Направляющая шина для циркулярной пилы

02.07.2021

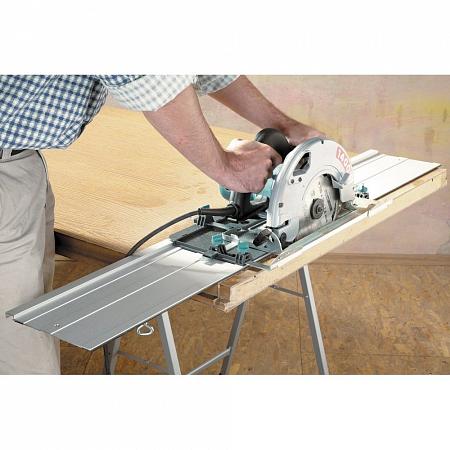

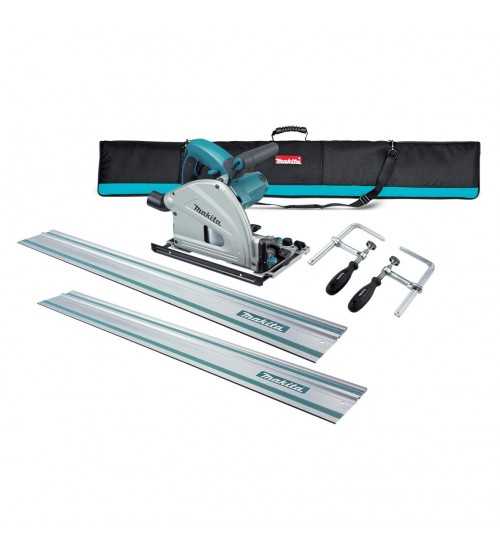

Фирменная направляющая шина для циркулярной пилы стоит почти как сама пила. Тем не менее устройство является очень важным. Почему? Когда оно применяется, можно ли без него обойтись, можно ли чем-то заменить или изготовить собственноручно? Направляющая для циркулярной пилы дает определенные преимущества во время работы. В этой статье описываются эти преимущества, а также даются ответы на разные сопутствующие вопросы. Здесь же рассмотрено изготовление направляющей шины своими руками.

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

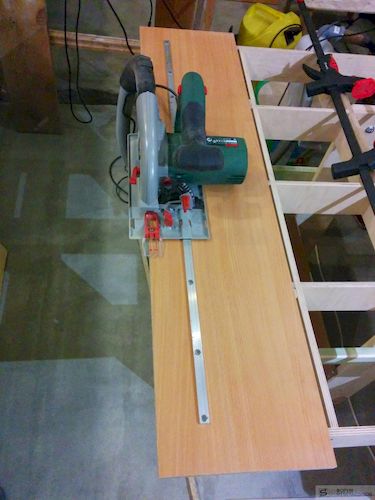

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Теперь направляющая рельса может изготавливаться собственноручно:

• К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
• С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

• Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
• Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
• На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Заключение

Направляющая для «циркулярки» — приспособление крайне полезное, ведь каждому мастеру известно, сколь важно обеспечить ровный рез. Использование направляющей при работе с дисковой пилой делает процесс удобным и быстрым.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

подробная пошаговая инструкция по изготовлению самодельной шины для циркулярки, чертежи

Любой мастер, который работает циркулярной пилой, знает, что сделать ровный пропил без направляющей шины крайне трудно. Обыватель решает вопросы пропила простыми методами – закрепляет на поверхности для реза две фанерных планки струбцинами и приступает к резу, мастер же изготовит для себя специальную направляющую.

В данной статье будут представлены конкретные виды направляющих, которые можно сделать своими руками, а также даны подробные инструкции. Имея минимум столярно-слесарных навыков, инструмент и простые заготовки из дерева или алюминиевого профиля, можно эффективно и с экономией средств изготовить направляющую шину для циркулярной пилы по дереву.

Содержание

1. Что это такое, разновидности и основные функции
2. Стоимость готовых приспособлений, во сколько обойдется изготовление своими руками и в чем выгода?
3. Изготовление направляющей своими руками из фанеры — самый популярный вариант
4. Необходимые материалы
5. Пошаговая инструкция изготовления направляющей из фанеры
6. Регулировка самодельного приспособления
7. Техника работы и безопасности
8. Пошаговая инструкция изготовления направляющей из алюминия
9. Другие варианты изготовления самодельной направляющей для ручной дисковой пилы
10. Сейчас читают

Что это такое, разновидности и основные функции

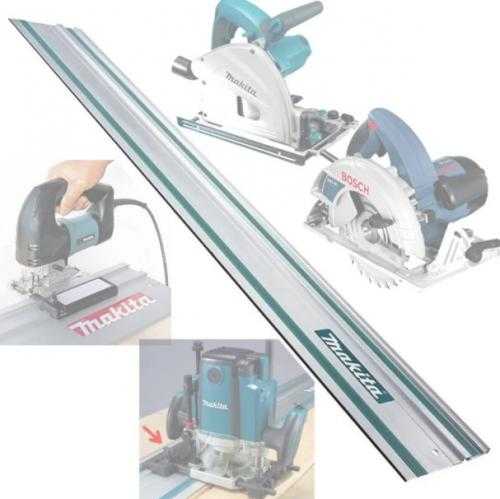

Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.

Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой.

Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

• Фанера.
• Металлический уголок.
• Алюминиевый профиль.

По конструкции шина может быть выполнена в виде:

• Конструкции из стусла.
• Конструкции из строительного правила.
• Выносной подвижной каретке на подшипниках.

Направляющие должны обеспечивать следующие функции:

1. Высокая точность и качества распилов.
2. Выполнение распилов различной геометрической конфигурации.
3. Выполнена продольных и поперечных пропилов.
4. Регулировка глубины врезания пилой.
5. Снятие фаски и торцевание деревянных фрагментов.
6. Безопасность производства распилов.

Стоимость готовых приспособлений, во сколько обойдется изготовление своими руками и в чем выгода?

Направляющие, которые предлагаются через сеть розничной торговли инструментом, стоят не меньше, чем сама циркулярная пила. Есть модели направляющих за 7 т.р., а есть и за 12 т.р. При покупке необходимо ориентироваться на этот диапазон цен.

Если заняться изготовлением направляющей самостоятельно, то можно существенно сэкономить. Самостоятельное производство обойдется в сумму, едва превышающую 2 т.р.

Кроме того, самостоятельное изготовление позволяет внести в конструкцию собственные инженерные доработки и усовершенствования.

Изготовление направляющей своими руками из фанеры — самый популярный вариант

Для мастера, который постоянно выполняет работы по распиливанию древесины, например, для мебельщика, постоянное использование шины строго обязательно. От этого зависит качество и скорость производства. Опытные пользователи и мастер редко используют заводские изделия для распилов, чаще они изготавливают их самостоятельно.

Предпосылками к производству шины своими руками становятся:

• Желание сэкономить деньги.
• Необходимость привнесения в конструкцию дополнений, позволяющих более эффективную и многофункциональную обработку дерева.

Необходимые материалы

Для производства шины из дерева понадобятся следующие материалы:

• Фанерные заготовки толщиной не менее 10 миллиметров, длина выбирается произвольно по длине будущего пропила, рекомендуемая длина 1,2 метра;
• Деревянные бруски 30 х 30 мм.
• Металлические полоски высотой 3-4 мм, шириной 8-12 мм, длина должна быть равна длине подошвы на циркулярке — 2 шт..
• Крепежные элементы – метизы, саморезы.
• Фрезер.
• Электролобзик.
• Дрель со сверлом диаметром 10 мм.
• Шуруповерт с битой под саморезы.
• Струбцины.

Пошаговая инструкция изготовления направляющей из фанеры

Очень важно соблюдать тщательность в изготовлении и соблюдение размеров, так как любая неточность или нарушение прямолинейности конструкции приведет к серьезному ухудшению конечного результата, а следственно к ухудшению качества пропила.

Пошаговая инструкция:

1. Переносим размер пилы на фанеру и отмечаем.
2. Для того, чтобы все получилось ровно и красиво нужно использовать что-то жесткое и ровное, для этой цели подойдет кусок профильной трубы, квадрата, направляющей для гкл. Крепим его струбцинами на полученной отметке.
3. Отступаем 5 см. и делаем пропил фрезером. Высота и ширина пропила должны быть такие же, как у ранее заготовленных металлических пластин.
4. Отступаем еще 5 см, размечаем и делаем фрезером еще один пропил. Для получения ровной линии также выставляем металлический профиль в качестве упора.
5. Крепим металлические направляющие к дисковой пиле. Главное сделать это очень ровно. Выступающие части, за края подошвы — отпилить. Рабочую поверхность рекомендуется отшлифовать и отполировать, так будет лучше скользить. А пазы в фанере, смазать воском, это также придаст лучшее скольжение.
6. По краям крепим деревянные бруски на клей, а затем еще и притягиваем саморезами.
7. Для лучшего скольжения, обклеиваем рабочую поверхность шины, металлическим скотчем. Он, очень устойчив к истиранию.
8. На этом все, параллельный упор готов к работе.

Еще одним популярным материалом, с помощью которого можно просто и быстро сделать направляющую для дисковой пилы — это ламинат. Предлагаем для этого посмотреть видео, автор которого за несколько минут рассказывает и показывает, как подробно сделать параллельный упор из 2 досок ламината, очень интересно и полезно. Рекомендуем.

Регулировка самодельного приспособления

Перед началом работы требуется провести регулировку, которая заключается в подборе места резки, а также в глубине пропила и его длине.

В процессе регулировки есть несколько полезных рекомендаций:

• Устройство должно расположиться ровно по отношению к краям материала. Не допускаются перекосы. Для проверки прямолинейности диска, его опускают в пропил направляющей.
• После регулировки шины и диска по “прямизне”, вся конструкция закрепляется струбцинами. В отдельных случаях ее можно закрепить на метизы, для чего по углам шины выполняются специальные отверстия.

Шина позволяет выполнять распилы под 45 градусов и снимать фаски с краев, но для этого необходимо отрегулировать угол наклона диска циркулярной пилы.

Техника работы и безопасности

Поскольку сама по себе циркулярная пила считается весьма опасным инструментом, неправильное использование которого может привести к серьезному травматизму, то необходимо соблюдать рекомендации по технике безопасности:

• При работе требуется использовать СИЗ – очки и перчатки. Также запрещается приступать к работе со свисающими элементами одежды, например, с расстегнутыми рукавами.
• Циркулярная пила включается только после помещения диска в направляющую, но без касания к обрабатываемой поверхности.
• Шина должна быть крепко зафиксирована струбцинами, так как в противном случае кинетическая энергия вращения диска пилы передастся шине, и она «вылетит».
• Все резы нужно делать от себя, а сам мастер должен стоять несколько в стороне, а не перед пилой.

Пошаговая инструкция изготовления направляющей из алюминия

Единственное отличие от фанерной шины заключается в том, что в качестве реек в данной конструкции используются алюминиевые П-образные профили. Они закрепляются на фанерной раме-ограничителе саморезами и служат для направления диска пилы вдоль.

Алюминиевый П-образный профиль

Важно! В качестве ограничителя при использовании алюминиевого профиля можно применить две фторопластовые пластины. Делать подложку в виде фанеры не обязательно, так как алюминий сам по себе укрепит конструкцию и сделает ее устойчивой.

Ограничители из фторопласта

Другие варианты изготовления самодельной направляющей для ручной дисковой пилы

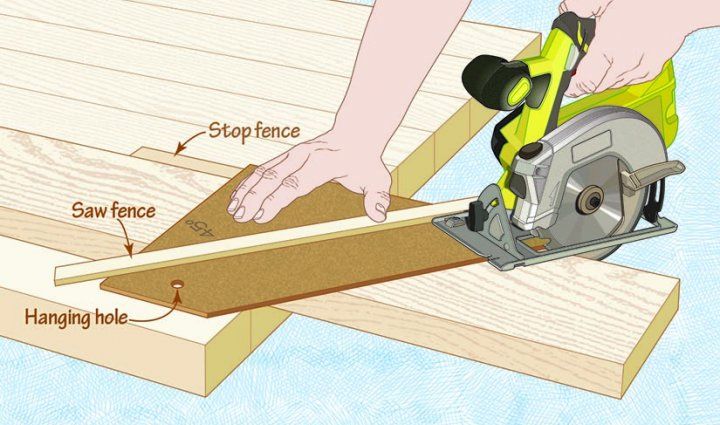

Шина может быть изготовлена из стусла – приспособления, которое состоит из двух параллельных металлических уголков. Их фиксируют на деревянное основание, в котором изготавливается паз под диск циркулярной пилы.

Стусло

Стусло на подложке размещается на разрезаемой поверхности уголками вниз, так чтобы между шиной и поверхностью возник зазор.

В качестве шины можно использовать строительное правило, но конструкция крайне неудобна из-за неустойчивости и необходимости постоянной регулировки. О том, как быстро сделать направляющую с использованием правила смотрите в видео. Автор всего за несколько минут показывает и объясняет как сделать и отпилить.

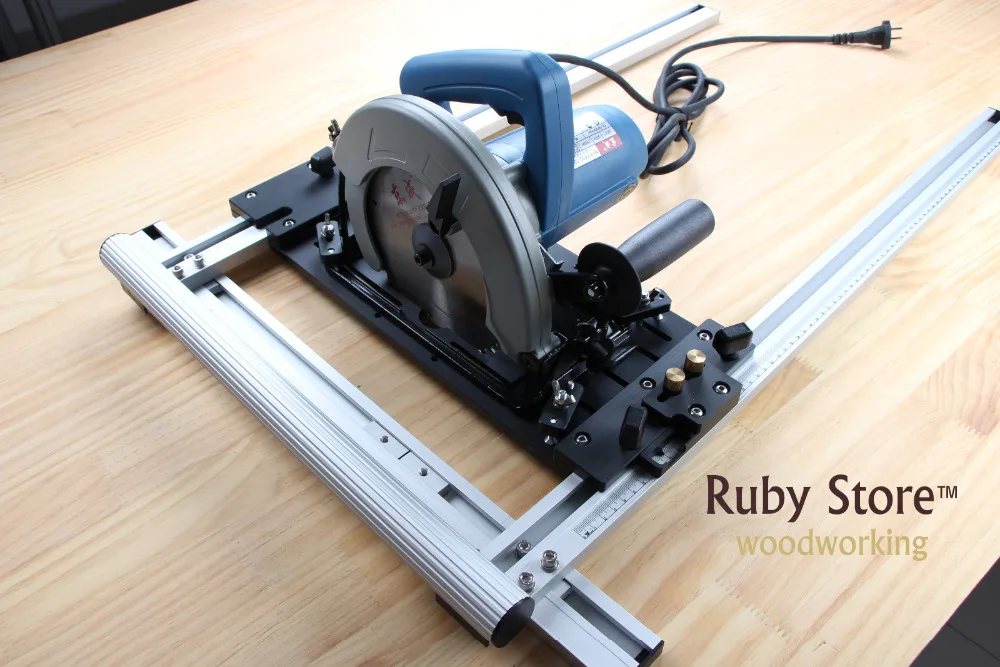

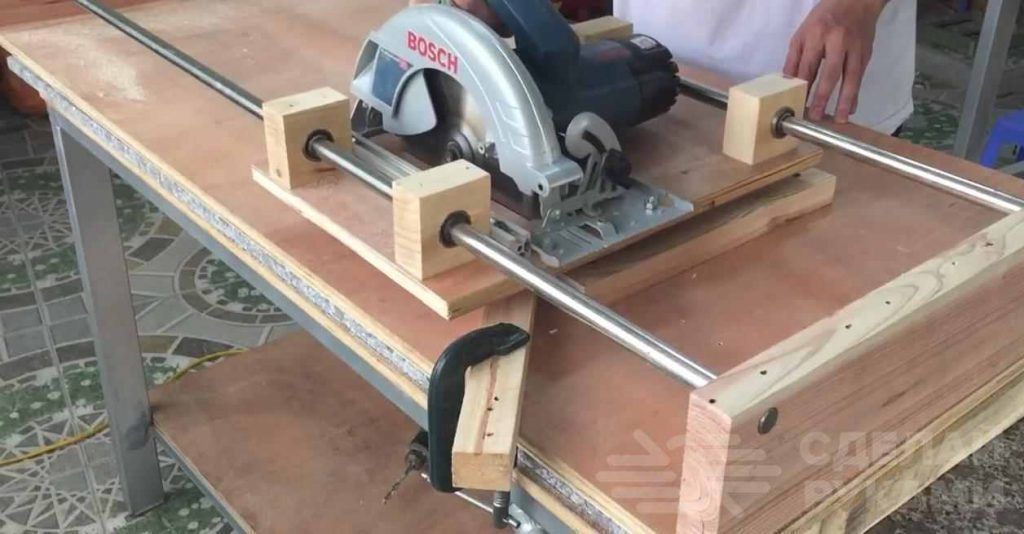

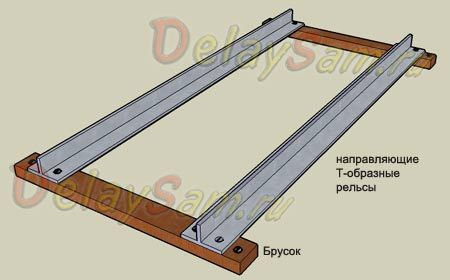

Направляющая под диск циркулярной пилы с выносной кареткой на шарнирах сложная инженерная конструкция, которую также можно изготовить самостоятельно.

Ее отличие от аналогов состоит в том, что она дополнительно обеспечивается подвижной площадкой, в которую закрепляется циркулярная пила. В этом случае не нужно удерживать пилу в руках, а пропил осуществляется движением каретки относительно обрабатываемой поверхности.

Конструкция такой направляющей представлена на рисунке ниже.

Изготовить шину для циркулярной пилы своими руками вполне возможно и не сложно, к тому же это даст возможность использовать действительно качественное и функциональное изделие, эффективность которого обеспечена мастерством человека, который произвел ее.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Электроинструменты 101 Учебник для новичков! (включая видео)

Нравится этот пост? Поделиться! 🙂

663 акции

• Поделиться
• Твит

Этот пост о том, как пользоваться циркулярной пилой, частично подготовлен RYOBI Power Tools.

После подробного обзора того, как пользоваться лобзиком, мне не терпелось снять еще одно видео о том, как пользоваться циркулярной пилой.

Часы: как пользоваться циркулярной пилой



Когда я впервые начал заниматься своими руками, все дело было в покраске мебели, но в конце концов мне надоело  просто красить мебель. Я хотел отрезать ноги… сделать новый верх… добавить дрова тут и там… Единственным способом сделать это было научиться пользоваться электроинструментами, что я и сделал.

Теперь твоя очередь, друг мой!

Если вы читаете этот блог, значит, вы любите переделывать старую мебель, но жаждете свободы перепрофилировать эту мебель, а также превратить ее во что-то, для чего иногда требуется несколько инструментов. 😉

Вот где на помощь приходит эта серия Power Tools 101. Эта серия посвящена обучению тому, что вам нужно знать, чтобы вы могли безопасно и легко пользоваться электроинструментами. Итак, давайте прыгать прямо в!

*ПРИМЕЧАНИЕ: Перед использованием циркулярной пилы обязательно полностью прочтите руководство.





Для чего используется циркулярная пила?

Если вы ничего не знаете о циркулярных пилах, вам, вероятно, интересно, для чего вообще используется циркулярная пила. Это сбивает с толку, верно? С таким количеством пил на рынке, зачем вам это для вашего набора инструментов DIY?

Скажем так, если у вас есть циркулярная пила, вы можете быстро сделать с ее помощью 9 различных надрезов, которые вы также можете сделать с помощью настольной пилы. Но какой из них более портативный? Ага – циркулярная пила. На мой взгляд, использование циркулярной пилы также менее пугающе, чем использование настольной пилы, я прав?



Вот типы пропилов, которые можно легко сделать с помощью циркулярной пилы:

1. Поперечный пропил — пропил поперек волокон древесины.
2. Распиловка – Распилы по волокнам древесины.
3. Dado — неглубокий рез, который проходит по волокнам дерева, но недостаточно глубокий, чтобы прорезать древесину. Вы бы сделали надрез для полок и других вещей, где вам нужен неглубокий надрез, но не до конца.
4. Канавка — канавка аналогична пазу, за исключением того, что это неглубокий пропил, который проходит с волокнами древесины и не прорезает насквозь.
5. Угловой срез — срез под углом 45 градусов на лицевой стороне доски, который в сочетании с другим срезом под 45 градусов может образовать угол 90 градусов (и т. д. рамы для картин).
6. Скошенные срезы  – Срезы, представляющие собой угловые срезы на краю доски, например те, которые используются для изготовления французских планок, подобных тем, которые я сделал, чтобы повесить эти кашпо для садового забора своими руками.
7. Сложные косые пропилы — пропилы, выполненные под углом на лицевой стороне, а также со скошенной кромкой.
8. Врезные пропилы – пропилы, которые выполняются в середине куска материала путем погружения пильного диска во внутреннюю часть материала вместо того, чтобы начинать рез с края.



Это скошенная кромка, обработанная циркулярной пилой.



Итак, если вы можете делать все эти виды резки с помощью циркулярной пилы, зачем вам вообще настольная пила, верно?

Неееет совсем. Я думаю, что если вы много работаете с деревом, настольная пила найдет свое место в мастерской, потому что вы можете очень быстро делать пропилы, повторяя одни и те же пропилы снова и снова, не внося никаких корректировок. Это очень полезно. Но вы не можете игнорировать компактность и портативность циркулярной пилы.



Вот 5 из 9 типов пропилов, которые можно сделать с помощью циркулярной пилы.



Что можно резать циркулярной пилой?

Вот что делает циркулярную пилу такой разнообразной, потому что циркулярной пилой можно резать следующие предметы:

• 2×4 куска дерева
• фанера
• МДФ
• металл
• пластик
• бетон

То, что вы режете, зависит от типа используемого лезвия. Поэтому просто убедитесь, что у вас есть соответствующий диск для материала, который вы режете. Также обратите внимание, что не все циркулярные пилы могут резать бетон. Просто убедитесь, что вы прочитали руководство, чтобы узнать, какие материалы подходят для резки этой конкретной циркулярной пилой.



Итак, какая циркулярная пила лучше?

Я использую электроинструменты марки RYOBI, потому что именно на них я научился пользоваться электроинструментами. На протяжении многих лет они приходили спонсировать некоторые из моих проектов и присылали мне инструменты, необходимые для их реализации.

Трудно сказать, какая циркулярная пила «лучшая», потому что это зависит от того, как вы будете использовать пилу, что будете резать и от ваших общих предпочтений. Например, вы можете делать «сделай сам», и вам просто нужен надежный и доступный инструмент, чтобы время от времени делать разрезы для проектов. Или вы можете быть профессиональным плотником, чья работа заключается в том, чтобы целый день резать бруски 2х4 при возведении домов. У этих двух людей будут разные желания и потребности.

Самый важный вопрос, который следует задать себе: «Достаточно ли мощности у этой циркулярной пилы для выполнения той работы, которую мне нужно выполнить?» И если ответ «Да», то это лучшая циркулярная пила для вас , какую бы вы ни выбрали.

Я очень доволен своими дисковыми пилами RYOBI, и у меня не было с ними никаких проблем!

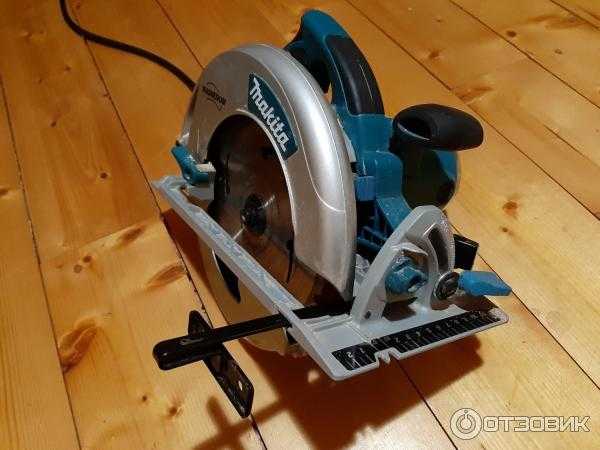

Части циркулярной пилы

Прежде чем мы перейдем к тому, как пользоваться циркулярной пилой, давайте поговорим о частях циркулярной пилы, чтобы вы привыкли к тому, где все находится. Мне пришлось разделить это на три изображения, чтобы вы могли видеть, где все находится. 🙂





С другого ракурса вы можете увидеть некоторые другие важные части циркулярной пилы, о которых вам следует знать: левосторонний клинок, в зависимости от того, с какой стороны расположен клинок. Если он с левой стороны, то это левосторонний клинок, если с правой стороны, то это правосторонний клинок, в данном случае это левосторонний ручное лезвие).

Кнопка блокировки лезвия — При нажатии блокирует лезвие, чтобы вы могли заменить лезвие, если оно затупилось или по проекту.

Корпус двигателя

Открытие для просмотра — при резке эта область позволяет вам смотреть вниз, чтобы увидеть, где вы режете.

Линейка и направляющая на передней части основания.



И, наконец, есть еще несколько важных частей циркулярной пилы, которые вам необходимо знать:

1. Рычаг глубины полотна
2. Бортовой шестигранный ключ .
3. Размер лезвия
4. Количество зубьев



Какой размер циркулярной пилы лучше?

Размер циркулярных пил зависит от размера их полотен.

Но вот в чем дело: нельзя купить одну циркулярную пилу, а потом поставить на нее диски разного размера. Неа. Вы бы купили циркулярную пилу по размеру лезвия, которое вам нужно. Например, у меня есть три разные циркулярные пилы RYOBI: 5 и 1/2″, одна… 6 и 1/2″… и 7 и 1/4″ циркулярная пила.

Стандартный размер 7 и 1/4″, и я бы порекомендовал вам подумать о том, чтобы приобрести этот размер. Эмпирическое правило заключается в том, что чем больше у вас лезвие, тем толще материал вы сможете разрезать.

Я бы порекомендовал вам использовать размер 7 и 1/4″, который имеет более глубокую режущую способность и большую мощность.

Дисковые пилы: какой из них вы используете?

Большинство циркулярных пил при покупке уже поставляются с уже установленным диском, обычно с 24 зубьями. Этот диск хорош для резки 2×4 и обычной резки, но если вам нужен более гладкий и законченный рез или если вы режете фанеру, вам нужен диск с большим количеством зубьев.

Лезвия На боковой стороне лезвия указано, сколько у него зубьев и что им лучше всего использовать для резки. В приведенном ниже случае рекомендуется резать этим диском фанеру.





Циркулярная пила против электролобзика

А-а-а… вот хороший вопрос для размышления: когда следует использовать циркулярную пилу, а когда — электролобзик?

И циркулярная пила, и лобзик — два моих любимых электроинструмента, и я взаимозаменяемо использую их для резки дерева, но самая большая разница между циркулярной пилой и лобзиком (помимо очевидной разницы в том, что циркулярные пилы будут более мощными) являются лезвия, тип резки, толщина материала, который можно разрезать, и тип материалов, которые можно разрезать.





Различия между лезвиями: циркулярная пила и электролобзик

Электролобзики имеют меньшие зубья на лезвиях и предназначены для более тонких пропилов, а для прорезания древесины требуется больше времени.





Зубья циркулярной пилы, с другой стороны, намного крупнее и могут прогрызать дерево быстрее .





Тип пропила: Циркулярная пила или электролобзик

Циркулярные пилы могут делать только прямые пропилы (хотя, как упоминалось выше, они могутразличные виды прямого реза).



В то время как лобзик также может делать прямые пропилы, лобзик не может делать пазы и пазы, а также неэффективен при распиливании и распиливании больших кусков фанеры. С другой стороны, лобзики могут делать декоративные пропилы с большим количеством завихрений и петель, в отличие от циркулярной пилы, которая может делать только прямые пропилы.





Чтобы вырезать этот светящийся словесный знак для своей стены, я использовал лобзик и фанеру 3/4″. Я бы никогда не смог вырезать что-то подобное циркулярной пилой.





Толщина материала: циркулярная пила или лобзик

Циркулярные пилы, в зависимости от размера полотна, могут делать более глубокие пропилы, чем лобзик. Циркулярная пила с лезвием 7 и 1/4″ может резать дерево на максимальную глубину (под углом 90 градусов) 2,4375″. Это означает, что вы можете использовать циркулярную пилу, чтобы разрезать доску 2 × 4 (которая на самом деле имеет толщину 1,5 дюйма).

Лобзики могут резать только до 1″ толщиной, что означает, что они идеально подходят для досок 1″x2″ и 1″x3″ (или тоньше), поскольку на самом деле они имеют толщину всего 0,75″.



Вот небольшая удобная таблица, которая поможет вам увидеть разницу между циркулярной пилой и лобзиком, двумя электроинструментами, которые я чаще всего использую: Шаг за шагом

Итак, после того, как вы узнали о , почему вам нужна циркулярная пила в вашем наборе инструментов для самостоятельной работы, наряду с , когда вы хотели бы использовать циркулярную пилу (по сравнению с тем, когда вы хотели бы использовать лобзик, например) , давайте поговорим о как пользоваться циркулярной пилой.

Существует несколько способов обустроить рабочее место для работы с циркулярной пилой (например, с помощью козлов, жесткой пены и крепления материала к столу). чтобы начать резку

Вот наиболее важные шаги по использованию циркулярной пилы:

*ПРИМЕЧАНИЕ: Обязательно надевайте защитные очки и наушники

ШАГ 1: Выберите правильный диск

Все лезвия не созданы равными. Помните: чем больше зубьев, тем лучше будет рез. Это верно для любого электроинструмента, который вы будете использовать, включая лобзики. Выберите диск для циркулярной пилы, который даст вам нужный тип разреза. Если вы хотите резать пластик или металл циркулярной пилой, убедитесь, что вы покупаете тип лезвия, на котором указано, что лезвие может резать эти материалы. В этом посте мы будем говорить только о резке дерева.

ЭТАП 2: Регулировка глубины пильного диска

Используя ручку на задней части циркулярной пилы, опустите диск не более чем на 1/4 дюйма ниже нижней части дерева. Это обеспечивает достаточный зазор для резки дерева, но также помогает сохранить лезвие (чтобы оно не затупилось быстро), и безопаснее выставлять лезвие только на расстояние, достаточное для выполнения пропила.





ШАГ 3: Начать

Вдали С края

Прежде чем приступить к распилу, дайте лезвию поработать на полной скорости, прежде чем позволить лезвию коснуться дерева. Это обеспечивает более чистый срез и снижает риск «отдачи». Пока лезвие находится далеко от края, выровняйте лезвие по линии (некоторые циркулярные пилы имеют красные лазерные направляющие, а некоторые нет), прежде чем включать пилу.

Имейте в виду, что ширина самого лезвия составляет около 1/8 дюйма (это называется пропил ). Так что не режьте прямо НА леску, иначе толщина лезвия будет соответствовать вашим размерам. Вы всегда будете задаваться вопросом, почему вы никогда не можете получить идеальное измерение. 😉 Вместо этого отрежьте немного сбоку от линии (т. е. «сохраните свою линию»), позволив лезвию слегка врезаться в второстепенную сторону вашего дерева рядом с вашей линией.

СОВЕТ: Положите правая сторона дерева лицевой стороной вниз, чтобы получить наилучший рез. Диски циркулярной пилы режут при движении вверх. Таким образом, древесина на дне получает самый чистый срез. Чтобы свести к минимуму разрывы на обратной стороне дерева, вы можете использовать малярную ленту, чтобы свести к минимуму сколы при резке на малярной ленте.





ШАГ 4: Сделайте свой разрез!

Когда диск начнет двигаться на полной скорости, переместите циркулярную пилу вперед и дайте диску выполнить свою работу. Убедитесь, что под вашим проектом нет ничего, что могло бы зацепить лезвие. Позвольте лезвию полностью остановиться, когда вы подошли к концу разреза, прежде чем поднимать его.

Когда ломовая доска отпадает, самая толстая часть основания циркулярной пилы должна оставаться на дереве. Обрезки должны легко отваливаться, например:



Советы по безопасности: как пользоваться циркулярной пилой

Вот общие правила безопасности при использовании циркулярной пилы:

1. Всегда снимайте полотно перед регулировкой пилы.
2. Носите защитные очки и наушники.
3. НИКОГДА не разрезайте доску или любой другой материал посередине, когда он опирается на две опоры. Это приведет к защемлению лезвия. Всегда позволяйте обрезку материала падать во время резки.
4. Всегда носите облегающую одежду при использовании электроинструментов; ничего болтающегося.

Циркулярной пилой пользоваться легко, правда?

Серьезно, разве это не просто?? Самое сложное — это преодолеть свои нервные переживания по поводу использования циркулярной пилы в первый раз. Но если вы будете следовать этим инструкциям, прочтете руководство и посмотрите это видео на YouTube, вы сможете сделать свой первый разрез!

Выиграй циркулярную пилу бесплатно! – РАЗДАЧА ЗАКРЫТА

(Поздравляем, Джордан!)

Для этого урока я сотрудничал с RYOBI Power Tools, поэтому они дарят 7 и 1/4-дюймовую циркулярную пилу одному счастливчику (должен быть только резидентом США — извините за моих иностранных друзей!). Один победитель будет выбран случайным образом и отправлен по электронной почте для подтверждения своего выигрыша примерно 23 ноября. Чтобы принять участие, вы должны выполнить все три из следующих действий:

1. Посетите RYOBI Nation, чтобы зарегистрировать бесплатную учетную запись.
2. Опубликуйте ссылку в разделе комментариев под этим постом, чтобы сообщить нам, какой проект на RYOBI Nation вы хотели бы сделать!
3. Поделитесь этим руководством по циркулярной пиле на Pinterest!





Считаете ли вы это руководство полезным? Обязательно нажмите здесь, чтобы сохранить его!



Загрузите 5 бесплатных бонусов!

Thrift Diving вдохновляет женщин украшать, улучшать и обслуживать свой дом самостоятельно… используя краски, электроинструменты и комиссионные магазины! Используйте эти 5 печатных форм, контрольных списков и электронных книг, чтобы начать!

Имя

Адрес электронной почты

Мы используем это поле для обнаружения спам-ботов. Если вы заполните это, вы будете отмечены как спамер.

Теперь проверьте свою электронную почту на наличие этих бесплатных подарков! Работает на ConvertKit

Нравится этот пост? Поделиться! 🙂

663 акции

• Поделиться
• Твит

Направляющая для дисковых пил ‹ Инструменты 101 « Инструменты RYOBI

Основание

Плоская часть пилы, которая плотно прилегает к заготовке.

Инструкции: Во время резки всегда следите за тем, чтобы основание оставалось полностью плоским. Раскачивание основания может привести к отдаче или смещению реза.

Скошенный рез

Разрез, сделанный под углом к ​​внутренней части заготовки.

Инструкции: Закрепите заготовку и отметьте разрез. Отрегулируйте скос до нужного угла. Совместите линию пропила с направляющей пилы под углом 45° на основании при резке под углом 45°. Установите аккумулятор или подключите пилу к сети и сделайте разрез на обратной стороне отметки. Лучше всего перед тем, как резать заготовку, сделать пробные разрезы без обрезков материала.

Поперечная резка

Разрез, сделанный поперек волокон дерева или материала.

Инструкции: Установите аккумулятор или подключите пилу к сети. Закрепите заготовку и отметьте разрез. Отрегулируйте глубину лезвия так, чтобы зубья находились чуть ниже заготовки (не более 1/4 дюйма). Установите аккумулятор или подключите пилу к сети. убедитесь, что моторная сторона пилы находится над поддерживаемой частью заготовки.Выполните рез и убедитесь, что полотно полностью остановилось, прежде чем поднимать пилу обратно для выполнения любого пропила.

Индикатор линии реза

Выемки на передней части основания показывают, куда пойдет ваше лезвие. Некоторые более точны, чем другие. Ознакомьтесь со своей пилой и сделайте все необходимые отметки/регулировки, чтобы точно знать, куда пойдет ваше лезвие.

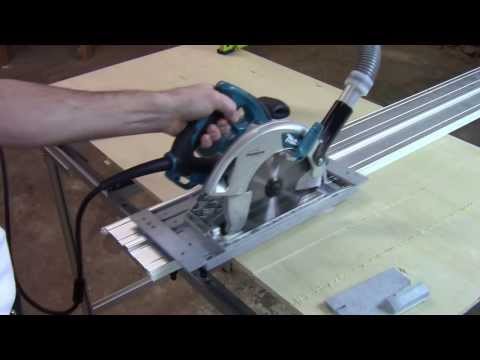

Направляющая кромки

Аксессуар, который проходит через носовую часть пилы. Это помогает делать прямые разрезы.

Инструкции : Вставьте направляющую кромки в отверстия в передней части пилы и отрегулируйте ее так, чтобы вертикальная плоская часть упиралась в край режущей части. При необходимости вы можете отрегулировать упор для широких или узких пропилов.

Фабричная кромка

При использовании покупной древесины или материалов необрезанные края материала называются заводскими. Обычно они уже квадратные.

Инструкции : Попробуйте использовать заводские края в своих проектах. Воспользуйтесь тем, что у вас есть две стороны, которые уже будут идеально прямыми и квадратными.

Передний

Передняя часть базы.

Инструкции : Передняя часть поможет вам при выполнении погружных или карманных разрезов.

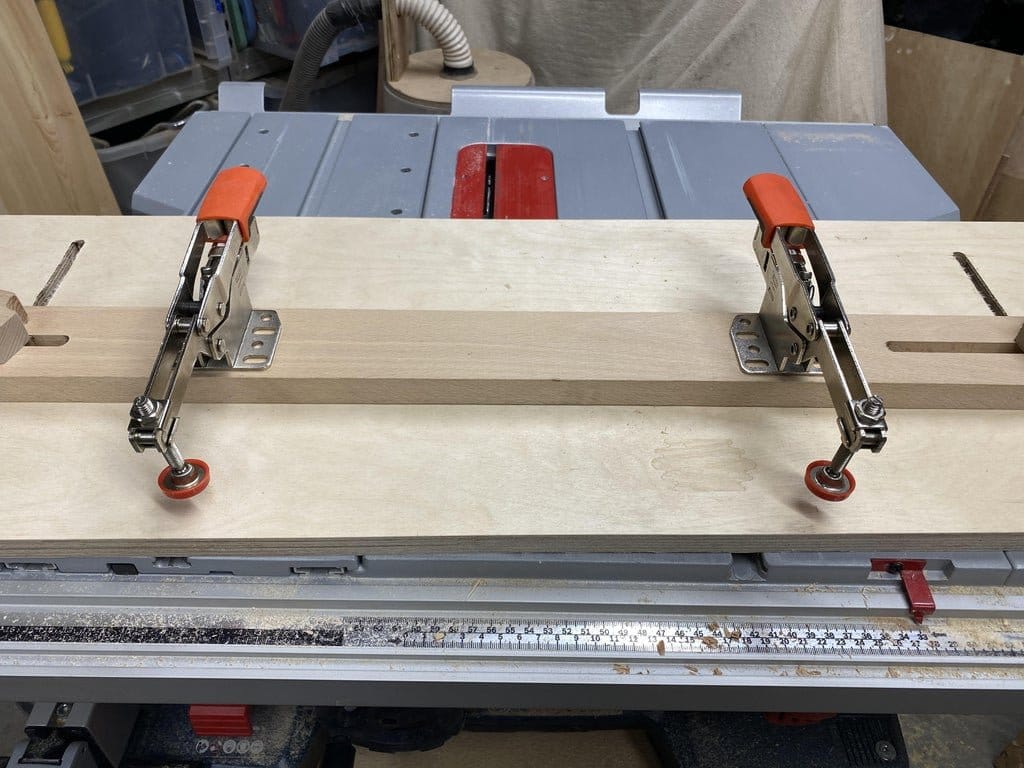

Приспособление

Многоразовая направляющая для вашей циркулярной пилы

Инструкции : Некоторые пользователи предпочитают делать приспособление для своих циркулярных пил, а не использовать направляющую древесину, которая у них есть. На YouTube есть множество обучающих видеороликов, которые помогут вам сделать свой собственный.

Держатель сбоку

Сторона дерева, которую вы планируете использовать.

Прорезь

Толщина лезвия

Отдача

Когда пила внезапно возвращается к пользователю. Это может быть вызвано тем, что полотно защемляется в древесине из-за недостаточной опоры, когда полотно сталкивается с чем-то внутри дерева, если пильное полотно не выровнено или слишком большая глубина полотна установлена.

Инструкции: Отдачу можно легче контролировать, выполнив следующие шаги: 1: Убедитесь, что заготовка надежно закреплена. Нет покачивания. 2: Крепко держите пилу двумя руками во время резки. 3: Держите устойчивую, твердую позицию во время резки. Никогда не ставьте себя в положение, в котором легко потерять равновесие.

Врезной рез

Разрез, выполняемый внутри заготовки без исходного края. Также известен как карманный разрез. Может использоваться для вырезания отверстия для вентиляционного отверстия в полу.

Инструкции: Отрегулируйте настройку наклона до нуля. С помощью рычага защитного кожуха поднимите защитный кожух и запустите пилу. Прижмите переднюю часть основания к заготовке, приподняв заднюю часть рукоятки, чтобы лезвие не касалось заготовки. Когда пила наберет полную скорость, медленно опустите диск в заготовку. Отпустите защитный рычаг, как только пила войдет в материал.

Карманный вырез

См. погружной разрез.

Циркулярная пила Sidewinder

Циркулярная пила с двигателем сбоку.

Поверочная линейка

Кусок дерева, который используется для выполнения прямых пропилов.

Инструкции : Найдите кусок дерева, длина которого не меньше длины разреза, который вы хотите сделать. (Направляющая древесина должна быть прямой). Прижмите древесину к заготовке и, когда будете резать, держите основание пилы на одном уровне с направляющей. Это поможет вам сделать красивый ровный срез.

Вырвать

Вырыв происходит, когда лезвие не прорезает древесину чисто. При отрыве лезвие делает шероховатый осколочный выход.

Инструкции : Шаги по уменьшению разрыва: 1: Убедитесь, что красивая сторона дерева обращена вниз. 2: Убедитесь, что используемое лезвие находится в хорошем состоянии. 3: Убедитесь, что лезвие установлено на правильную глубину для обрабатываемой детали (не более 1/4 дюйма ниже). 4: используйте малярную ленту на верхней стороне заготовки.

Сторона отходов

Часть дерева, которую вы срезаете.

Циркулярная пила с червячным приводом

Циркулярная пила с двигателем сзади

Примечание: Некоторые пользователи могут предпочесть червячный привод, так как центр управления находится сзади, а не сбоку. Как правило, они в 1,5-2 раза тяжелее, чем боковая пила.

Опасны ли циркулярные пилы?

Циркулярные пилы могут быть опасны при неправильном использовании. Если вы будете следовать всем шагам и требованиям безопасной эксплуатации, изложенным в вашем руководстве, у вас не должно возникнуть проблем с безопасным использованием этого инструмента.

Как узнать, какое лезвие использовать?

Выберите лезвие в зависимости от того, какой материал вы режете и какой тип резки вам нужно сделать. Чем больше зубьев на дюйм (TPI) на лезвии, тем ровнее рез. Оценки TPI варьируются от низких цифр (например, 18 зубьев на дюйм) до очень высоких (например, 60+ зубьев на дюйм).

Должен ли я получить аккумуляторную или электрическую циркулярную пилу?

Преимущество аккумуляторной циркулярной пилы заключается в том, что вам не нужно беспокоиться о том, что сетевой шнур будет мешать. Многие беспроводные устройства могут обеспечить длительное время работы и большую мощность при использовании с батареями большой емкости, но электрическая пила может быть предпочтительнее для более крупных работ и использования в течение всего дня.

Должен ли я резать прямо по своей метке?

Мы рекомендуем немного обрезать ненужную сторону метки, чтобы не обрезать материал слишком коротко.

Имеет ли значение, в какую сторону обращены зубья лезвия?

Да. Зубья диска должны быть направлены вверх в передней части пилы.

Как пользоваться циркулярной пилой, если я левша?

Циркулярные пилы

с лезвием, установленным справа, могут быть самыми простыми для левшей. Пилы с червячным приводом (с двигателем сзади) также могут быть проще для левши, чем стандартный агрегат с боковым приводом.

Как заменить лезвие?

Отсоедините шнур питания или извлеките аккумулятор из инструмента.
