Направляющая для заточки цепи бензопилы: как правильно подобрать и использовать

alexxlab | 15.07.2021 | 0 | Разное

Содержание

как правильно подобрать и использовать

Работа бензопилы с притупленными кромками режущих звеньев пильной цепи снижает эффективность применения инструмента практически наполовину. В самом простом варианте проблему решает напильник для заточки цепей бензопил в комплекте с направляющим устройством.

Простое приспособление по производительности уступает заточным устройствам с электрическим или механическим приводом, но дает существенный выигрыш в стоимости. Правильная заточка цепи с должным качеством может быть выполнена оператором непосредственно на рабочем участке.

Фото: напильники для заточки цепей бензопил

В перечне преимуществ ручной заточки:

  • компактность и небольшой вес заточных комплектов;
  • автономность работы, позволяющая привести цепь в рабочее состояние на удалении от источников электропитания;
  • менее интенсивный расход эксплуатационного ресурса пильной цепи.

Износостойкие цепи с твердосплавными режущими элементами рекомендуется точить только на специальном оборудовании.

Критерии выбора напильника с учетом параметров цепи

Необходимость правки кромок режущих звеньев проявляется заметным снижением производительности распиловки, повышенной вибрацией, выходом мелкой стружки, необходимостью дополнительных усилий для входа гарнитуры в распил.

Напильники и направляющие устройства подбираются с учетом шага цепи. Установленное на шине приспособление обеспечивает оптимальный угол заточки. В фирменном ассортименте многих производителей имеются простые державки и более совершенные заточные приспособления роликового типа.

Преимущества станочной и ручной заточки пильных цепей

Несмотря на оперативность, автономность и другие преимущества ручной заточки, специалисты рекомендуют периодически точить цепи на специальном станочном оборудовании. Даже разовая операция положительно сказывается на калибровке режущих звеньев.

С другой стороны, механизированная заточка существенно сказывается на ресурсе пильной цепи, поскольку все режущие звенья подвергаются стандартной обработке независимо от их состояния.

  • Для того чтобы самостоятельно точить цепь в полевых условиях нужно иметь прочные навыки работы с имеющимся инструментом. Лучший вариант — держать в запасе несколько цепей, которые можно менять с минимальными потерями рабочего времени.
  • Для правильной заточки режущих кромок гарнитуры, кроме хорошего глазомера и твердой руки нужен специальный комплект для заточки, в состав которого входит плоский и круглый напильник.

Состав заточных комплектов

Подбор нужного по диаметру круглого напильника определяется шагом цепи пильной гарнитуры. Стандартный набор для заточки цепей состоит из нескольких комплектующих. В перечень наряду с цилиндрическим и плоским напильниками входит несколько шаблонов и приспособление для очистки гарнитуры.

Оба напильника применяются для обработки каждого режущего звена. В частности, цилиндрическим — формируется режущая кромка зуба, верхнее и торцевое лезвия.

Плоский напильник используется для обработки ограничителя глубины распиловки. В результате правки режущих зубьев производительность распиловки древесины разных пород существенно повышается.

Преимущества фирменного ассортимента

В любом случае, самый лучший результат можно получить, используя фирменный инструмент для заточки цепей, возможности которого на порядок выше дешевых аналогов.

Практика работы с инструментом брендов показывает, что продукция ведущих производителей Штиль, Хускварна, Орегон и ряда других, по качественным характеристикам не отличается.

Выбор напильника с учетом параметров пильной цепи

От правильного диаметра напильника во многом зависит качество конечного результата. При эксплуатации бензопилы в комплекте с неправильно заточенной цепью, в лучшем случае, снизится производительность распиловки, в худшем — цепь будет безнадежно испорчена. Также, велика вероятность повреждения инструмента в целом.

В обиходе для заточки цепей с шагом ¼, 0,325″,3/8″ и 0,404″ рекомендованы напильники диаметром соответственно 4,0/4,8/5,2 и 5,5 миллиметров.

Для отдельных эксклюзивных разновидностей пильных цепей используются цилиндрические аналоги Ø 3,2 мм. Наиболее удобный для ручной заточки цепи размер напильника — 200 мм.

Альтернативные варианты

На российском рынке имеется широкий ассортимент вспомогательного оборудования, позволяющего подобрать напильник или приспособление для заточки цепи разной комплектации и ценового уровня. Лучшим качеством отличается продукция ведущих производителей бензопильной техники.

Значительную часть предложений составляют фирменные комплектующие к разным моделям заточных станков. Такие напильники не имеют хвостовиков и рукояток, поэтому для ручной заточки не пригодны. Штучные изделия могут продаваться отдельно или в комплекте с шаблонами, оправками, державками или другим дополнительным оборудованием.


Видео: как затачивать цепь бензопилы напильником

Правила хранения

Напильники производятся из твердой, но достаточно хрупкой инструментальной стали. Хранение и перевозка нескольких экземпляров в одной коробке может отразиться на их рабочих параметрах.

В составе заводских комплектов напильникам обеспечены оптимальные условия хранения. Набор из нескольких отдельных инструментов рекомендуется держать в секционном чехле типа патронташа.

Работоспособность напильников с загрязненной или замасленной насечкой можно восстановить очисткой жесткой щеткой и промывкой в растворе средства для удаления жира с посуды, ацетоне или неэтилированном бензине.

Рекомендации по применению рабочего цепного комплекта

Практика работы с одной цепью в принципе неправильна. Опытные пильщики советуют держать в комплекте несколько экземпляров и периодически эксплуатировать их в рабочем режиме.

В таком варианте происходит равномерный износ шины и ведущей звездочки, срок службы этих дорогостоящих элементов будет равняться суммарному ресурсу 3 или даже 4-х пильных цепей.

Особенности ухода и обслуживания пильных гарнитур

Срок службы съемного оборудования в равной степени зависит от качества материала, особенностей конструкции системы смазки, квалификации рабочего и обслуживающего персонала.

В процессе работы рекомендуется периодически проверять натяжение пильной цепи, подачу цепного масла в рабочую зону распила. Категорически не рекомендована заправка системы отработкой и дешевыми масляными суррогатами.

Интенсивность износа цепи и шины резко повышается при чрезмерном натяжении, попадании в гарнитуру песка и других абразивных материалов, плохом состоянии венца ведущей звездочки. Испортить новую цепь без всякой возможности восстановления может своевременно не обнаруженный в древесине гвоздь.

После работы гарнитуру необходимо очистить от опилок, при длительных перерывах в работе демонтировать, смазать и хранить в сухом месте.

Приспособления для домашней заточки цепей для бензопил: виды, особенности использования, рекомендации

Большинство владельцев загородных участков знакомы с таким инструментом, как бензопила. Она позволяет упростить выполнение операций, связанных с пилением деревьев и крупных веток. Однако со временем ее режущие способности ухудшаются, в результате чего приходится больше времени тратить на пиление. Во избежание подобных проблем нужно следить за тем, чтобы ее цепь всегда была острой. Решить эту проблему сможет устройство для заточки цепей бензопил.

Как и когда надо затачивать цепи?

Бензопила, которая имеет острую цепь, дает уверенность в том, что вы будете затрачивать меньше сил и времени на выполнение работы. Также это дает гарантию безопасности выполнения работ по резке деревьев. По словам профессионалов, эффективная работа пилы в значительной степени зависит от остроты цепи, нежели ее мощности. По этой причине следует позаботиться о правильном выполнении заточки рабочего инструмента. Эта работа не представляет собой ничего сложного, поэтому справиться с ней в состоянии любой домашний мастер.

Определить, что бензопила уже хуже справляется со своей задачей и ей требуется заточка, можно по основным признакам:

  • Пиление веток деревьев при помощи бензопилы осуществляется не так быстро, как раньше;
  • В процессе эксплуатации инструмент начинает водить в стороны;
  • Подсказкой могут быть и опилки: при ухудшении режущих способностей будет появляться стружка, имеющая вид мелкой пыли и иголок.

Ни один специалист не в состоянии дать точные рекомендации относительно того, с какой периодичностью следует выполнять заточку цепи. Определяющее значение здесь будет иметь активность пользования этим инструментом и порода дерева, которую приходится пилить.

Чтобы этот инструмент как можно дольше эффективно пилил дерево, желательно до его использования выполнять подточку пилы.

Если вы будете все время обращать внимание на то, в каком состоянии находится ваша пила, то вам не составит труда, ориентируясь на приведенные выше признаки, определить, что этому инструменту требуется заточка.

Выполнить такую операцию, как заточка зубьев может любой человек вне зависимости от наличия у него специальных знаний. Однако придется позаботиться о покупке набора специальных приспособлений. При этом могут возникнуть определенные трудности, связанные со сложной формой зубьев. Они отличаются наличием боковых и скошенных режущих кромок, о чем следует помнить, приступая к процедуре затачивания.

Необходимые инструменты

Невзирая на то, какой метод заточки вы решили использовать, вам первым делом придется подготовить набор определенных инструментов:
  • напильник;
  • струбцина;
  • лекало;
  • ручной или автоматизированный станок;
  • болгарка.

Заточка при помощи напильника

Для выполнения заточки у вас должен быть напильник определенного диаметра, расчет которого следует делать, ориентируясь на размер цепи:

  • При величине цепи 1,3 мм следует выбирать напильник, имеющий диаметр 4 мм;
  • При размере цепи, равной 1,6 мм, следует отдавать предпочтение напильнику диаметром 5,2 мм.

Занимаюсь заточкой цепи, важно выдержать требуемый угол обработки. Особенностью зубцов является наличие специальной насечки, которая не дает затачивать угол больше разрешенного угла. Для зубьев предусмотрены ограничители, которые представляют специальные приспособления, благодаря которым предотвращается вхождение зубьев глубоко в толщу дерева. Примечательно то, что необходимость в их заточке возникает намного реже. Это может потребоваться в тех ситуациях, когда на фоне уменьшения высоты зуба цепь уже не способна проникнуть в древесину на требуемую глубину.

При желании можно упростить процедуру затачивания цепи при помощи напильника, в чем вам может помочь струбцина. Она позволяет зафиксировать шину. В подобном положении процедура затачивания будет требовать не только меньше времени, но и сил, что в итоге положительно скажется на качестве ее выполнения.

Вдобавок к этому заточку цепи можно выполнить с применением такого устройства, как лекало. Местом ее размещения служит шина, при этом пользователь может и двигать ее по своему усмотрению. Рассчитав необходимый угол заточки, его необходимо закрепить, используя лекало. После этого все действия будут сводиться к перемещению напильника в пазе лекала. Действуя подобным образом, вы практически исключите ситуации, в которых заточка будет выполнена неправильно.

В итоге вы можете быть уверены, что обработка зубьев будет выполнена равномерно, а сама процедура займет меньше времени и потребует меньше сил.

Хотя этот вариант не потребует с вашей стороны серьезных затрат, вам придется выделить на него много времени. Причем здесь от вас также потребуется часто приобретать новый напильник на замену вышедшему из строя.

Заточка при помощи ручного и автоматического станка

В некоторых ситуациях, когда вы обнаружили, что цепь уже не демонстрирует первоначальные режущие свойства, во время ее заточки с использованием напильника вы столкнетесь с определенными трудностями. Выйти из этой ситуации можно, если воспользоваться ручным станком. Преимущество этого варианта заключается в том, что он потребует от вас меньше физических усилий и обеспечит повышенную точность обработки.

Основные этапы

Суть подобной процедуры, где основным инструментом выступает станок, заключается в следующем:

  • Вначале необходимо найти винт, фиксирующий зажим цепи, и ослабить его;
  • Далее звенья пилы следует расположить таким образом, чтобы они были обращены в направлении заточного камня;
  • В завершение необходимо выставить требуемый угол.

Также заточка зубьев может выполняться одним за другим, где необходимо лишь менять полярность. В то же время возможна и иная схема: сначала затачиваются правосторонние зубья, после чего переходят к левосторонним. При таком варианте заточка должна выполняться через один зуб, причем можно не думать о смене полярности.

Когда вы будете рассчитывать наиболее подходящую схему заточки, ориентиром для вас будет выступать самый изношенные зуб. Крайне нежелательно их затачивать на большую глубину, поскольку это может привести к снижению прочности зубьев, что сократит их срок службы. По завершении этой работы вам необходимо заняться самой цепью: ее необходимо очистить от загрязнений, используя сжатый воздух, после чего ее придется смазать, а для этого ее следует поместить в масло и оставить в таком состоянии на несколько часов.

Используя этот способ, вы сможете обеспечить очень точную заточку, однако сразу следует быть готовым к тому, что на это придется потратить немало времени и сил.

Для проведения подобной операции можно применять и автоматизированные станки. Для этого пилу необходимо разместить в станок, надёжно закрепить ее, после чего станок нужно закрыть. Далее бензопилу включают, выставив на ней полную мощность. Когда цепь начнет двигаться, будет происходить заточка о точильный камень, который размещен внутри станка.

Преимуществом подобного способа является то, что он потребует очень мало времени — не более 1-2 минут. Однако для того чтобы воспользоваться им, у вас должно быть специальное оборудование. Причем применять следует станок того же производителя, что и цепи.

Заточка при помощи болгарки

Всегда найдутся такие народные умельцы, которые могут приспособить даже болгарку под инструмент, с помощью которого можно выполнить заточку цепи бензопилы своими руками. Хотя и существует мнение, что подобный вариант может нанести вред инструменту, это не мешает прибегать к этому способу многим владельцам.

Главное, о чем следует помнить — подобная схема заточки сопряжена с определенными трудностями, поэтому если вы в первый раз будете заниматься подобным делом, то вы рискуете нанести ещё больший вред бензопиле, нежели восстановить ее изначальные режущие способности.

Подготовка цепи к заточке своими руками не требует снятия ее из пилы. Сама операция будет осуществляться при помощи диска диаметром 2,5 мм, который вы уже использовали. Так вы сможете выполнить требования по обеспечению краям закругленной формы. Определять угол заточки следует, ориентируясь на внешние признаки зубьев. При соблюдении всех правил этой процедуры, вы сможете добиться того, что цепь сможет хорошо работать еще в течение 4-7 заточек.

Заточка цепи этим способом очень проста, да к тому же не потребует с вашей стороны никаких финансовых затрат. Вы сможете быстро обработать зубья при условии, что обладаете необходимыми навыками в подобном деле.

Если перед вами возникла задача по заточке цепи бензопилы, то вы можете воспользоваться любым из вышеописанных методов. Однако вне зависимости от вашего выбора вам следует помнить о соблюдении техники безопасности. Работа по заточке цепи бензопилы должна проводиться исключительно в защитных очках и рукавицах.

Общие правила заточки

Для обеспечения качественной заточки цепи бензопилы своими руками необходимо придерживаться набора определенных правил. Поэтому, если вы решили приступить к этой операции, то вам следует их соблюдать.

  • Острота угла режущего звена и высота ограничителя пропила должны иметь те же показатели, которые определены изготовителями.
  • В дополнение к этому следует позаботиться о том, чтобы все звенья одной цепи имели одинаковые размеры. В противном случае это может привести к снижению производительности, повысится уровень вибрации и нагрузка на двигатель. В условиях неравномерных нагрузок возникает риск того, что может произойти разрыв цепи.
  • Учитывая, что внутренний контур зубка напоминает окружность, а материал цепи имеет довольно мягкую структуру, для обработки цепи обычно используют круглый напильник с небольшим диаметром. Во время выполнения этой работы в обязательном порядке необходимо точно зафиксировать напильник по отношению к затачиваемому зубку.

Заключение

Чтобы бензопила на протяжении длительного времени сохраняла высокие режущие свойства, необходимо оперативно выполнять такую работу, как заточка цепей бензопил своими руками. На текущий момент известно несколько способов, которые позволяют обработать зубья цепи и тем самым обеспечить бензопиле нормальную работу. Делая выбор в пользу того или иного метода, следует в первую очередь учитывать наличие у себя требуемых знаний, а также инструментов и навыков в проведении подобных операций. Только в этом случае можно быть уверенным в том, что результат заточки цепи бензопилы вас устроит.

Оцените статью: Поделитесь с друзьями!

Напильник для заточки цепи бензопилы и разные его виды

Самый недорогой способ наточить пилу – приобрести напильник для заточки цепи бензопилы и сделать это самостоятельно без посторонней помощи. Однако такой вариант развития событий подразумевает массу нюансов. Нужно знать, как подобрать напильник, на какие характеристики стоит заострить внимание, изучить технику пиления, и, в конце концов, запастись терпением, острым зрением и твёрдыми руками. Последние три фактора обязательны, ведь без них провести правильную наточку напильником невозможно.





Напильники для заточки цепи бензопилы

Как подобрать напильник для заточки цепи бензопилы

Большинство пользователей задаются вопросом: как подобрать напильник для заточки цепи бензопилы. Ответ на него сложный, т.к. подразумевает массу вариантов. Но самый правильный способ – обратить внимание на шаг цепи. От него зависит размер (диаметр) цилиндрического напильника. Но помимо него также требуется второй – плоский.
Два напильника используется для заточки различных частей одного звена. Если рассматривать процесс более подробно, цилиндрическим напильником затачивают пильный зуб звена, а именно торцевое и верхнее лезвия. Плоским напильником спиливают ограничитель глубины пиления. Важно, что оба напильника можно приобрести в виде комплекта с набором шаблонов и крючком для чистки пилы и шины из пильной гарнитуры. Некоторые производители бензопил и их электрических цепных аналогов даже сами выпускают подобные наборы.

Разные виды напильников для заточки пильной цепи

Диаметр напильника для заточки цепи бензопилы

Диаметр напильника для заточки цепи бензопилы очень важен в процессе подбора инструмента. Неправильно выбранный напильник испортит цепь, отчего возникнут проблемы в процессе пиления. Пила может застрять внутри дерева, сорваться и привести к поломке дорогого инструмента.
Диаметр напрямую зависит от шага цепи. При заточке используется 4 основных размера диаметров, соответствующих своему шагу:
• Шаг ¼» – диаметр 4,0 мм ;
• Шаг 0,325″ — 4,8 мм;
• Шаг 3/8″ — 5,2 мм;
• Шаг 0,404″ — 5,5 мм.
Для некоторых видов цепей также применяются напильники с диаметром 3,2 мм.





Разные диаметры напильников для заточки цепи бензопилы

Напильники для заточки цепей бензопил штиль Stihl

На рынке встречаются разные напильники для заточки цепей бензопил штиль Stihl. Несмотря на внешние различия, все они являются фирменными. Некоторые из них являются комплектующими к заточным станкам и продаются в пачках по несколько штук. Они не имеют рукояток, поэтому их неудобно использовать без основы. Напильники, продающиеся в индивидуальной упаковке, могут входить в набор или продаваться самостоятельно. Их существует 2 варианта – с шаблоном для заточки и без него.
В дополнение к напильникам Штиль выпускает и ряд вспомогательных устройств:
• опиловочные калибры;
• оправки для заточки;
• шаблоны (державки) разных видов;
• зажимы.
Опиловочные калибры предназначены для того, чтобы сверять глубину заточки, проводить чистку пазов и сверять углы вручную.
Оправка представляют собой пластину, с нанесёнными на ней направляющими, указывающими на угол заточки звена. Двигаясь в соответствии с направляющими проще выдержать правильный градус угла. Она крепится при помощи магнитов на металлическую шину.
Зажим работает по принципу державки и позволяет за один этап провести заточку режущего и ограничительного зубцов звена.

Напильники для заточки цепей бензопил Stihl

Правильная заточка цепи бензопилы напильником

Проще всего начинать заточку непосредственно на шине, но некоторые производители выступают против этого, приводя различные аргументы, и рекомендуют снять цепь с устройства и закрепить его в тисках. Но это крайне неудобно, т.к. послу заточки каждого звена приходится демонтировать цепь и заново устанавливать её.



Если все же заточка цепи происходит непосредственно на пиле, на весу шина может двигаться под давлением руки с напильником, поэтому необходимо с обратного края для шины нужно установить упор, например, брусок из дерева. Важно перед заточкой очистить цепь от остатков опилок, смазки и мусора. Это упростит работу.

Правильная заточка пильной цепи напильником

Начинают заточку с самого сточенного зубца. Именно по нему будут выравниваться все остальные. Если зубец сломан, его необходимо заменить, расклепав цепь специальным станком и установив новый элемент соответствующего размера и типа. После того как элемент выбран, начинают заточку. Напильником двигают прямо от себя по полукруглому краю пилящего зубца, упираясь шаблоном в край соседнего звена цепи. При этом нужно соблюдать параллельность между напильником и плоскостью поверхности, на которую установлена пила или тиски, а также угол, направляющей, указанный на пластинчатом шаблоне.
Таким образом, обрабатывают поочерёдно все звенья цепи через один, т.е. только те, что находятся на одной её стороне. По окончании переходят к другой половине звеньев и проделывают ту же операцию, но уже под противоположным углом, также указанным на направляющей в шаблоне. После завершения напильник для заточки цепи бензопилы откладывают в сторону, а цепь обметают кисточкой, избавляя от металлической стружки.


Объявление:

Как заточить цепь пилы? - Группа компаний "САВА"

Говоря "пила", мы подразумеваем цепную бензиновую или электрическую пилу.

Проблема затупившихся зубьев цепи бензопилы (или электропилы) проявляетcя постепенно. Те, кто владеет инструментом не так давно, часто затрудняются с определением момента заточки.


Когда же необходимо заточить цепь?

  1. Работа эта не сезонная и проводится лишь при необходимости.

  2. Если вы стали замечать, что нагружаете пилу больше обычного, а привычные операции делаются дольше – это первые симптомы снижения остроты зубьев.

  3. Абсолютный визуальный признак – во время пиления отделяются очень мелкие опилки. Притупленный металл за один проход сдирает меньше древесины, чем положено

  4. Самый яркий сигнал к заточке – коричневые опилки, обугливание места пиления.

Чем заточить цепь?

Мы рекомендуем точить цепи в сертифицированных сервисных центрах, хотя многие это мнение не поддерживают - в основном из-за мнимой экономии.

Заточка профессионалом на станке - залог правильного выполнения всех процедур , что в конечном счете продлевает жизнь цепи и уже по-настоящему экономит деньги.

Но реальность такова, что может понадобиться привести в порядок цепь самостоятельно. К таким случаям тоже нужно готовиться заранее и запастись правильным инструментом:

  1. Круглый напильник соответствующего диаметра. Самый важный игрок в деле заточки. Но работать одним лишь напильником не стоит! Вручную вы не сможете надежно стабилизировать бензопилу (электро), в результате угол заточки у каждого зуба будет свой.

Таблица размеров напильников в зависимости от шага цепи

Шаг зубьев цепи

Диаметр напильника

¼ дюйма

4,8 мм

¼ дюйма, Picco

4,0 мм

3/8 дюйма

5,2 мм

3/8 дюйма, Picco*

4,0 мм

0,404 дюйма

5,5 мм

*Picco – низкопрофильные цепи с твердосплавными звеньями, которыми комплектуются некоторые пилы STIHL.

  1. Плоский «бархатный» напильник или близкий к нему, для стачивания ограничителя. Об ограничителе подробнее дальше

  2. Струбцина или тиски для фиксации шины. Подойдут любые зажимы, которые могут надежно зафиксировать пилу

  3. Направляющая, державка или шаблон для соблюдения угла заточки.

Некоторые производители выпускают готовые наборы для цепей.


Круглый напильник и направляющую одновременно может заменить специальный ручной инструмент для заточки цепей. Он устроен так, что закрепляется на шине под нужным углом.


Как проводить заточку?

  1. Поставьте пилу на ровную прочную поверхность.

  2. Выставьте первый зуб примерно на середину шины. На всякий случай, сделайте метку рядом с ним на цепи (например, спиртовым маркером), чтобы не увлечься и не пойти по второму кругу.

  3. Зажмите тормоз цепи.
  4. Закрепите шину в струбцину или тиски.

  5. Строго соблюдая угол с помощью шаблона или направляющей, делайте движения напильником от внутренней стороны зуба к внешней (или от корпуса пилы к окончанию шины).


  1. Старайтесь не переусердствовать с движениями напильника. Для начала достаточно 2-3. Следите, чтобы их количество было равным для каждого зуба.

  2. Если зубья изношены по-разному, то равномерности заточки придется добиваться на глаз. Однако, это еще и повод задуматься о правильности использования пилы. По-хорошему, износ должен быть равномерный.

  3. Следующий зуб тоже вытягивайте на середину шины. Это наиболее надежное и комфортное положение.

  4. Следует наблюдать за разницей по высоте между рабочим зубом и ограничителем. Ограничитель обычно обрабатывается после 2-3 заточки режущего зуба.

  5. Углы заточки, шаг цепи, разницу высоты между зубом и ограничителем проверьте в инструкции к пиле или цепи.

Как видите, процедура весьма хитрая и требует практики. Желаем продуктивной работы с пилой!

Заточка цепи бензопилы своими руками

Бензопила – инструмент, оснащенный двухтактным двигателем внутреннего сгорания. Заточка цепи бензопилы своими руками осуществляется с помощью специальных приспособлений. Специалисты рекомендуют затачивать цепь несколько раз при интенсивной работе устройства.

Основные параметры цепи бензопилы.

Основные требования

Если своевременно и правильно заточить цепь бензопилы, тогда увеличится срок ее службы. Специалисты выделяют несколько признаков, когда производится заточка цепи. Основной причиной является усилие подачи. Наточить цепь потребуется в случае, когда из резы вылетают мелкие опилки.

Периоды между 2-мя заточками зависят от частоты применения агрегата. Перед тем как заточить цепь бензопилы, потребуется запастись следующими инструментами:

  • напильником;
  • державкой с линиями.

Схема устройства зубца бензопилы.

Чтобы обработать режущий зуб, потребуется круглый напильник. К нему прилагают державку с линиями, которые указывают, как правильно заточить цепь. Крючок применяют для очистки устройства от опилок. Чтобы заточить цепь бензопилы, потребуются специальные ручные либо механические станки. На 1-х агрегатах предварительно выставляют параметры. Заточка 1-го зуба осуществляется с помощью 2-3 движений.

Прежде чем решить, как заточить цепь, рекомендуется разобраться в устройстве зуба. Он состоит из верхней и боковой кромки. Высота ограничителя зуба легко меняется. Угол заточки – основной показатель, который необходимо соблюдать для достижения необходимых режущих свойств. Задний угол верхнего лезвия обеспечивает врезание бензопилы в древесину. С его помощью производится боковое обрезание стружки. Параметр переднего угла находится в пределах 60-85°, а заднего – в пределах 50-60°.

Вернуться к оглавлению

Главные моменты

Определить угол заточки можно, измерив расстояние от верхней режущей кромки к направляющей шине. От его значения зависит производительность бензопилы при распиле мягкого дерева. В противном случае наблюдается плавный ход агрегата.

Толщина стружки зависит от расстояния ограничителя глубины. Значение последнего показателя должно находиться в пределах 0,5-0,8 мм. В противном случае при работе с бензопилой будет наблюдаться повышенная отдача и вибрация. Если данный показатель будет ниже указанного значения, тогда упадет производительность рассматриваемого агрегата.

Схема заточки цепи бензопилы напильником.

Перед тем как заточить цепь бензопилы, потребуется ознакомиться с основными правилами. Круглый напильник необходимо расположить так, чтобы верхний его край выступал за верхнюю грань зуба на 1/5 диаметра используемого инструмента. От шага цепи зависит выбор напильника. Его необходимо расположить под углом в 90° в вертикальной плоскости и 30 (10)° в горизонтальной плоскости. Так как выполнить данные условия сложно, специалисты рекомендуют затачивать бензопилу с помощью специальных инструментов, входящих в комплект основного агрегата.

Вернуться к оглавлению

Пошаговая инструкция

Предварительно шина фиксируется. Движения точения совершаются от себя и должны носить плавный характер. Во время заточки цепи напильник рекомендуется постоянно поворачивать (для предотвращения одностороннего износа). Аналогичным образом затачивают все зубья пилы. Предварительно затачивают зубья одинакового направления.

Для заточки цепи бензопилы необходимо совершать напильником одинаковое число движений при постоянном давлении.

Соблюдение подобных условий позволит получить зубья равной длины. В противном случае цепь будет двигаться неравномерно.

Выбираем правильные инструменты:

Чтобы сточить ограничитель глубины, применяют шаблон. Его накладывают так, чтобы ограничитель располагался в прорези. Кончик, который выступает за прорези, стачивается с помощью плоского напильника. Если у режущей кромки нет формы либо цепь задела почву, тогда для заточки потребуется специальный ручной либо электрический станок.

Компания “Stihl” изготавливает 2 модификации ручных агрегатов:

  1. FG2 – стационарное устройство;
  2. FG1 – мобильное устройство.

Эти узлы устанавливают на шину. Их рабочая часть представлена в виде лучковой пилы с круглым длинным напильником. С помощью FG1 и FG2 подгоняется длина верхней кромки зубьев под размер меньшего контрольного зуба.

После заточки 1-го зуба аналогичные шаги выполняются по отношению к другому зубу, при этом сохраняются настройки, сделанные для контрольного элемента.

С помощью электрического станка со встроенной системой настройки цепь устанавливается под уклоном (соблюдается угол заточки). Данная работа выполняется болгаркой либо станком с тисками. Предварительно необходимо выяснить принцип устройства станков и бензопилы. При отсутствии должных навыков работы с бензопилой и электрическими станками не рекомендуется самостоятельно производить заточку пилы. В этом случае потребуется помощь профессионалов.

Материал предоставлен сайтом Мои инструменты

Угол заточки цепи бензопилы

Угол заточки цепи бензопилы

Бензопила является незаменимым помощником на загородном участке, независимо от его размеров и возраста сада. Но мало просто стать владельцем хорошего инструмента, еще необходимо обеспечить правильную его работу. Самым сложным моментом является заточка цепей для бензопил. Здесь требуется изучение их устройства и умение правильно пользоваться вспомогательными инструментами.

Содержание

Определить, когда пора приступать к процедуре, довольно просто. При хорошо заточенном инструменте не требуется прилагать больших усилий, чтобы он вошел в дерево. Как только необходимо увеличивать интенсивность нажатия, нужна заточка пильной цепи. Чрезмерная изношенность влияет и на другие важные показатели:

  • снижается производительность,
  • возрастает напряжение в теле,
  • увеличивается расход топлива,
  • повышается нагрузка на все звенья, сокращая срок эксплуатации оборудования.

При своевременной заточке снимается меньше металла, а значит, срок службы цепи увеличивается.

Бензопила станет лучшим помощником на загородном участке

Хорошо заточенная пила обеспечивает безопасную и продуктивную работу. Этим она практически не отличается от других режущих инструментов. А вот множество зубьев и сложность их строения превращают заточку в кропотливый процесс. При наличии необходимого инструмента выполнить работу можно самостоятельно. Но перед тем как заточить цепь бензопилы, необходимо изучить строение инструмента, особенно зубьев.

  • Зуб имеет две кромки: верхнюю и боковую. Первая скошена под углом по направлению движения лезвия.
  • Режущее звено состоит из основания, лопатки зуба, ограничителя глубины. Лопатка, в свою очередь, имеет горизонтальное, спадающее назад под углом, лезвие и торцевое вертикальное.
  • Разность между верхней линией ограничителя глубины и передней линией спинки зуба определяет толщину стружки. Обычно это 0,5-0,8 мм (в идеале 0,6 мм). С каждой заточкой это расстояние сокращается из-за уменьшения верхней грани зуба. Поэтому необходимо делать контрольный подпил через 6-8 заточек.
  • Именно углы обеспечивают режущие свойства цепи.

Задний угол верхней кромки – самый важный. Его величина может быть от 50 до 60°.

Задний угол торцевого лезвия формирует сужающаяся назад лопатка зуба. Он играет роль в боковом обрезании стружки.

Передний угол формирует кромка торцевого лезвия с поверхностью скольжения режущего звена. В зависимости от типа цепи его величина составляет 60-85°.

Зуб цепи имеет сложное строение, но после изучения его легко будет заточить

Угол заточки определяют измерением под прямым углом от верхней режущей кромки к направляющей шине.

Важно! Углы заточки цепей бензопил могут быть разными, но надо запомнить основное правило. При распиле дерева мягкой породы (непромерзлого) производительность выше, чем больше угол. А сгладить вибрацию при распиле твердой древесины (или промерзшей) можно при уменьшении угла заточки. При этом наименьший показатель составляет 25°, а самый высокий 35°. Только у цепей для продольного распила угол заточки равен 10°.

Напильник необходимо держать под определенным углом

Периодичность манипуляций зависит от частоты использования техники. При работе на личном подворье процедура может понадобиться только через несколько месяцев, а вот при функционировании бензопилы в профессиональных целях и трех раз в день бывает недостаточно.

Определить рабочее состояние цепи можно по ее растянутости и виду стружки, которая образуется при пилении. Если пила хорошо заточена, выходят одинаковые опилки правильной формы. Если затуплена – стружка мелкая и острая, с большим количеством древесной пыли (похожа на опилки, образуемые при работе обычной ножовкой).

Важно! Цепь тупится быстрее, если столкнется с грунтом. Причем, достаточно одного касания.

Если это произошло неожиданно, и вы не знаете, где заточить цепь бензопилы, тогда придется осваивать навыки самостоятельно.

Для заточки цепи в домашних условиях продается специальный набор. Его стоит приобрести вместе с бензопилой, чтобы не пришлось бросить работу и ехать в город, если техника «пропашет» землю.

Набор для заточки цепи стоит приобрести одновременно с бензопилой

Необходимый инструмент можно подобрать и самому. Это должны быть цилиндрический (к нему прилагается державка, которая «подскажет», по какой линии направить инструмент) и плоский напильники, шаблон, крючок для изъятия от стружки. Значительно упростят процесс тиски (освободят руки).

Зубья удобнее обрабатывать через один. Сначала затачиваются режущие. Для этого накладывается шаблон. Его стрелки должны указывать на направление движения цепи. При заточке нажимать надо на переднюю часть, делая небольшой уклон к поверхности шины. Движения должны производиться легко и размеренно, по одинаковому количеству раз на каждый участок. Один зуб надо затачивать слева, другой справа.

Важно! Если длина зубьев отличается, необходимо стачивать все до длины самого короткого.

Положение цилиндрического тонкого напильника должно быть таким, чтобы его край немного выступал за верхнюю грань зуба и располагался под прямым углом.

Чтобы сточить зуб-ограничитель, следует пользоваться тонким напильником. Шаблоном не стоит пренебрегать. Отметки на нем подскажут, как правильно заточить цепь бензопилы, чтобы не появились лишние отходы и не увеличилась вибрация:

  • S (Soft) определяет угол для работы с древесиной мягких пород,
  • H (Hard) – с твердыми или промерзлыми породами.

Во время заточки зубцов их внутренние отверстия становятся шире. Именно этот параметр на производительность не оказывает влияния, а вот основания отверстий должны располагаться горизонтально.

Даже если работа спорится и не является такой утомительной как в первый раз, все равно надо принять все меры, чтобы реже заниматься этой процедурой без ущерба для нормального функционирования техники.

  • Обкатывать новую цепь перед использованием. Для этого после установки следует прогнать ее в течение 1 минуты на малых оборотах и столько же на средних. Такие манипуляции обеспечат смазывание всех деталей маслом, разогреют звездочку и цепь. Также получится проверить натяжение. При необходимости ее регулировки надо подождать пока инструмент остынет, а после необходимых действий снова прогреть холостым ходом.
  • Не использовать новую цепь со старой ведущей звездочкой и наоборот. Менять звездочку после стачивания двух цепей.
  • Постоянно следить за натяжением цепи. Растянутая может соскользнуть и поранить оператора.
  • Ограничитель глубины пропила должен быть всегда заправлен и отрегулирован. Проверять это необходимо при каждой четвертой заточке.
  • Обеспечить постоянную подачу масла хорошего качества и в достаточном количестве для цепи, направляющей шины и звездочки. Они должны быть смазаны постоянно.

Но даже хороший мастер не всегда может обойтись ручным способом. Если бензопилой пользовались, не придавая значения заточке цепи, ее режущая кромка становится совершенно бесформенной. Тогда рациональнее использовать станок. Они бывают нескольких видов.

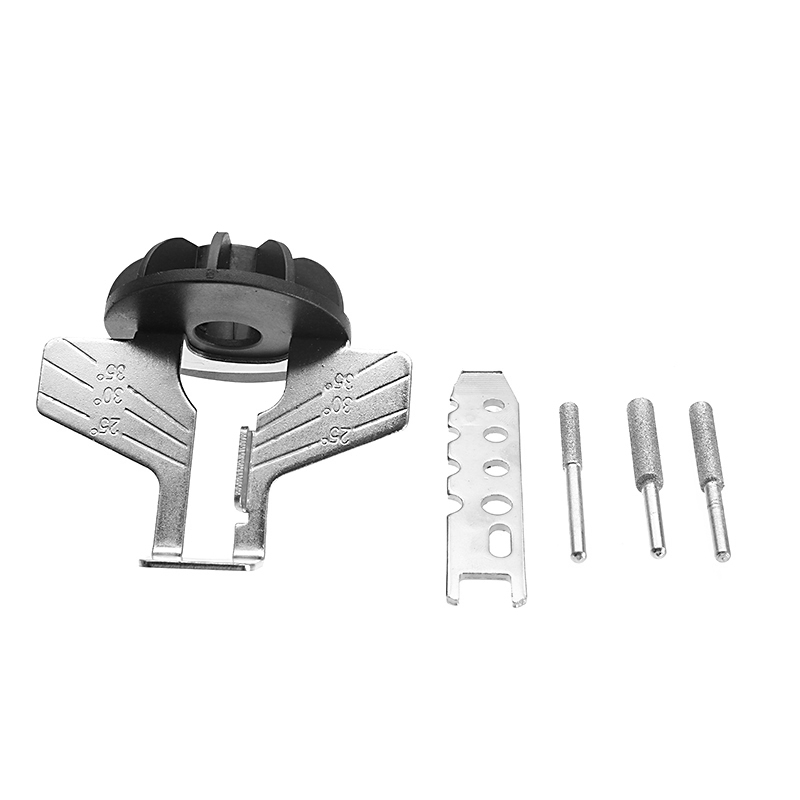

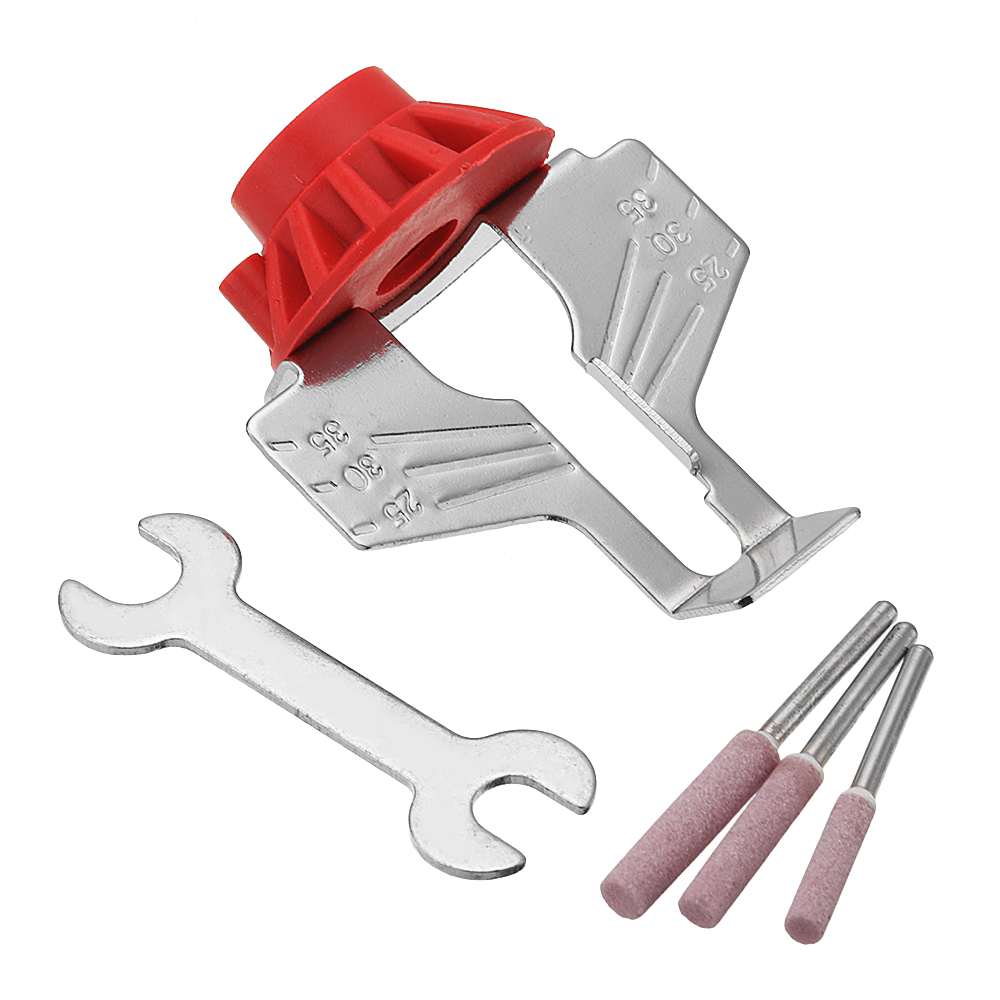

С таким приспособлением заточить один зуб можно за 3 движения

  • Ручной станок представляет собой скорее приспособление для заточки цепей для бензопил, чем станок. Его рабочая часть напоминает лучковую пилу. Только вместо режущего полотна вставлен длинный цилиндрический напильник. Механизм настройки довольно сложный, но позволяет установить все необходимые параметры. Для обработки одного зуба достаточно 2-3-х движений.
  • Электрический оборудован абразивным диском. Системой настройки позволяет точно установить цепь под определенным углом, подводит диск к затачиваемой кромке. Дополнением может быть защитный экран, который предотвратит попадание искр и стружки в глаза.

Электрический станок обеспечивает высокую точность и быстрое выполнение работы

Лучше всего с работой справится автоматический станок для заточки цепей. Но не всегда рядом есть такое оборудование и опытный специалист, который сможет быстро провести работу. Процесс освоения ручного способа заточки займет определенное время, но навыки останутся «на всю жизнь»: личная бензопила всегда будет в идеальном состоянии, да и соседи станут обращаться за помощью или советом.


Способы затачивания цепи бензопилы своими руками

Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Её зуб имеет сложную геометрию. Две режущие кромки, — боковая и верхняя — из которых вторая скошена под определенным углом к линии движения цепи, делают эту операцию непростой.

Строгание древесины зубом бензопилы

Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево.

Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный. Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка.

Стружка от работы острой и тупой цепью бензопилы

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.

Параметры зубьев цепи

Режущее звено состоит из:

  • основания звена (1),
  • лопатки зуба (2),
  • ограничителя глубины (3).
  • Лопатка зуба имеет вертикально расположенное торцевое лезвие (4)
  • спадающие под углом назад верхнее лезвие (5), расположенное по горизонтали.

Для достижения оптимальных режущих свойств, лезвиям зуба придаются определенные углы. Спадающая под углом назад спинка зуба формирует задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесину.

Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

Угол заточки или угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины и передней кромкой спинки зуба определяется как расстояние ограничителя глубины.

Общие правила заточки цепи бензопилы

Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра. Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм. Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.

Приспособления для заточки цепей

Один из распространенных наборов для заточки цепи состоит из круглого напильника, установленного в специальную державку, плоского напильника для стачивания ограничителя глубины, шаблона, обеспечивающего последнюю операцию, и крючка для очистки пилы от опилок.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

Перед тем как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки и прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не нужно стараться нажимать на напильник слишком сильно, движения должны быть плавными и размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются все остальные зубья. Удобнее сначала заточить зубья одного направления, после чего сменить положение и проделать то же самое с зубьями другого направления.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, и плоским напильником стачивается выступающий из прорези кончик.

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, а для заточки ограничителя глубины — плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким образом, чтобы она попадала в его прорези. Напильник, наложенный нашаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле которой написано SOFT (для мягкой древесины) или HARD (для твердой). Как и в случае первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Станки для заточки цепей бензопил

Не всякую цепь можно качественно заточить напильником. Если она при работе основательно пропахала песчаную или гравийную почву или ее так долго не точили, что режущая кромка совершенно потеряла форму, заточка напильником потребует слишком много усилий и времени. Но как тогда заточить бензопилу? В подобных случаях резонно использовать станок для заточки цепей бензопил. Станки подразделяются на ручные (которые, возможно, вернее было бы назвать приспособлениями) и электрические, оборудованные заточными кругами.

Фирма Stihl выпускает две модификации ручных станков — стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину.

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, в которую вместо полотна пилы вставлен круглый длинный напильник. FG 1 и FG 2 не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер, — по самому меньшему зубу, который принимается за контрольный. Довольно сложный механизм настройки позволяет выставить все необходимые параметры. Заточка производится 2-3-мя движениями, после чего приступают к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. При стачивании ограничителя, круглый напильник меняется на плоский.

Прост и удобен в использовании электрический заточной станок для цепей бензопил. Он обладает системой настройки, позволяющей установить цепь под нужным углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.


Угол заточки цепи бензопилы

Строгание древесины зубом бензопилы

Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево.

Острый зуб бензопилы

Тупой зуб бензопилы

Зуб бензопилы после столкновения с грунтом и находящимися в нем камнем

Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный. Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка.

Стружка от работы острой и тупой цепью

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.

Параметры зубьев цепи
Режущее звено состоит из: основания звена (1), лопатки зуба (2), ограничителя глубины (3). Лопатка зуба имеет вертикально расположенное торцевое лезвие (4) и спадающие под углом назад верхнее лезвие (5), расположенное по горизонтали.

Части режущего звена

Для достижения оптимальных режущих свойств, лезвиям зуба придаются определенные углы. Спадающая под углом назад спинка зуба формирует задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесину.

Задний угол верхнего лезвия

Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Задний угол торцевого лезвия

Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

Задний угол верхнего лезвия

Этот угол измеряется относительно плоскости скольжения режущего звена и, в зависимости от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия — это наиболее важный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки или угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки (угол в плане)

Угол заточки можно изменять, в зависимости от случая применения. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. Уменьшение угла заточки при распиле промерзлой и/или твердой древесины способствует более плавному ходу пилы и уменьшению вибрации. Однако, следует избегать угол заточки более 35° и менее 25° (исключением являются цепи для продольного распила, у которых этот угол равен 10°).

Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.
На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины и передней кромкой спинки зуба определяется как расстояние ограничителя глубины.

Расстояние ограничителя глубины

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) и, тем самым, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату и вибрации цепи. Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи.

Общие правила заточки цепи бензопилы
Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра. Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм. Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.

Положение напильника при заточке цепи бензопилы

Приспособления для заточки цепей
Один из распространенных наборов для заточки цепи состоит из круглого напильника, установленного в специальную державку, плоского напильника для стачивания ограничителя глубины, шаблона, обеспечивающего последнюю операцию, и крючка для очистки пилы от опилок.

Набор для заточки бензопилы

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в соответствии с линиями ориентации. При этом сама пластина опирается на верхнюю кромку зуба и ограничитель глубины, а напильник располагается под режущей кромкой.

Положение приспособления при заточке зуба пилы

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

Перед тем как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки и прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не нужно стараться нажимать на напильник слишком сильно, движения должны быть плавными и размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются все остальные зубья. Удобнее сначала заточить зубья одного направления, после чего сменить положение и проделать то же самое с зубьями другого направления.

Заточка зуба и стачивание ограничителя глубины

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. Благодаря этому получится одинаковая длина зубьев. Все режущие зубья должны иметь одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи и образования в ней трещин. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого короткого зуба.
После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этого на него накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, и плоским напильником стачивается выступающий из прорези кончик.
Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Набор для заточки цепи бензопилы

Шаблон для заточки цепи бензопилы

Для заточки режущего зуба также используется круглый напильник, а для заточки ограничителя глубины — плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким образом, чтобы она попадала в его прорези. Напильник, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника должно быть параллельно боковым граням шаблона.

Заточка цепи бензопилы при помощи набора для заточки

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле которой написано SOFT (для мягкой древесины) или HARD (для твердой). Как и в случае первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Выступающая часть ограничителя подлежащая стачиванию

Станки для заточки цепей бензопил
Не всякую цепь можно качественно заточить напильником. Если она при работе основательно пропахала песчаную или гравийную почву или ее так долго не точили, что режущая кромка совершенно потеряла форму, заточка напильником потребует слишком много усилий и времени. Но как тогда заточить бензопилу? В подобных случаях резонно использовать станок для заточки цепей бензопил. Станки подразделяются на ручные (которые, возможно, вернее было бы назвать приспособлениями) и электрические, оборудованные заточными кругами.
Фирма Stihl выпускает две модификации ручных станков — стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину.

Станок для заточки цепей бензопил FG 1 (Stihl)

Станок для заточки цепей бензопил FG 2 (Stihl)

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, в которую вместо полотна пилы вставлен круглый длинный напильник. FG 1 и FG 2 не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер, — по самому меньшему зубу, который принимается за контрольный. Довольно сложный механизм настройки позволяет выставить все необходимые параметры. Заточка производится 2-3-мя движениями, после чего приступают к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. При стачивании ограничителя, круглый напильник меняется на плоский.
Прост и удобен в использовании электрический заточной станок для цепей бензопил. Он обладает системой настройки, позволяющей установить цепь под нужным углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Заточной станок для цепей бензопил

Заточной станок для цепей бензопил


Как заточить бензопилу (цепь) – основные правила


Любая бензопила нуждается в периодическом обслуживании: это касается и внутренних механизмов, и режущей оснастки. Пильная цепь – основной рабочий элемент пилы. Частота, с которой рекомендуется ее затачивать, напрямую зависит от интенсивности использования. Правильное затачивание зубьев влияет на качество распила и срок эксплуатации цепи.

Любая цепь, даже самая дорогая, после определенного времени работы будет нуждаться в заточке. Как можно определить, что края зубьев затупились:

  • по характеру древесных опилок: если они очень мелкие, практически пыль, то пора приступать к заточке;

  • падению скорости пиления и производительности в целом;

  • провисанию цепи.

Данная процедура может проводиться в домашних условиях, так как наточить бензопилу самостоятельно несложно. Следует производить заточные работы вовремя. Это позволит сэкономить материал зубьев, силы и время, которое потребуется на выполнение этих работ.

Форма зубьев

Процесс заточки начинается с определения принципа работы режущих зубьев. Непосредственно режущая часть зубца срезает слой древесины как рубанок, а глубину реза контролирует ограничитель, расположенный выше.


Для заточки обычно используются ручные инструменты (напильники и шаблоны), но можно обработать цепь и на станке.

Режущий зубец пильной цепи состоит из:

  1. основания,

  2. лопатки зуба,

  3. ограничителя пропила,

  4. торцевого лезвия,

  5. верхнего лезвия.


Затачивать элемент следует только под определенным углом, это напрямую влияет на производительность бензопилы.

Для эффективного реза лезвия загнуты под определенным углом. Задняя часть спинки зубца создает задний угол и обеспечивает легкое врезание кромки в древесину.


Лопатка, расположенная сзади, нужна для бокового обрезания древесных волокон. Поэтому она затачивается под углом назад.


Край верхнего лезвия должен создавать передний угол от 60 до 85 градусов относительно нижней части зуба.


Верхнее лезвие может иметь наклон 50-60 градусов, в зависимости от типа пилы.


Угол заточки может зависеть от типа работ бензопилой. Для эффективного распила очень плотных промерзших пород дерева требуется острый угол (но не меньше 25 градусов!), для мягкой древесины этот параметр нужно увеличить. Помимо быстрого распила, это решение позволяет снизить вибрацию во время работы и способствует более плавному ходу цепи.

Расстояние между упором и верхней кромкой должно быть в пределах от 0,5 до 0,8 мм. Увеличение этого расстояния в результате чрезмерного стачивания ведет к снижению скорости реза, излишней вибрации и повышению риска отдачи при пилении. Поэтому важно знать, как правильно точить бензопилу, чтобы пиление было максимально легким и продуктивным, а цепь служила исправно и долго.

Как точить бензопилу напильником

Чтобы заточить цепь бензопилы вручную, вам потребуется целый набор специальных инструментов.

  • Напильник плоский – он нужен, чтобы стачивать ограничитель глубины.

  • Напильник круглый – используется для обтачивания режущего края, для работ необходима подходящая толщина инструмента.

  • Державка – имеет направляющие линии, по которым скользит напильник во время заточки зубьев.

  • Шаблон – требуется для стачивания по линиям и исправлений работы.

  • Крючок – нужен для удаления опилок с цепи.

Специальные инструменты для заточки цепи можно приобрести набором или по отдельности. Некоторые модели бензопил этот набор имеют в комплекте.


Как точить цепь бензопилы напильником:

  1. Разместите шаблон на цепи так, чтобы она вошла в пропилы, расположенные снизу. Расположите круглый напильник на роликах под кромкой реза зубца. Движение заточного инструмента будет происходить по прямой линии, параллельной бортам шаблона.Чтобы сточить до нужной высоты ограничитель, наложите шаблон таким образом, чтобы в его отверстие вошел упор.

  2. Ограничитель обрабатывается исходя из типа древесины, которую вы будете пилить. Для мягких пород дерева нужно установить упор рядом со словом «SOFT», для плотных – «HARD». Для этой работы используется плоский напильник. Двигайте инструмент ровно и плавно, строго от себя.


Как точить бензопилу на станке

Заточной станок для бензопил обычно применяют в таких случаях:

  • требуется быстрая и качественная заточка цепи у одного или нескольких агрегатов;

  • сильно сточена форма зубьев;

  • после попадания работающей пилы на гравий, камни, песок.


Станки для заточки бывают ручными и электрическими.

Электростанки имеют в конструкции мотор, который вращает абразивный круг. Не нужно прилагать усилий, чтобы заточить зубцы, достаточно закрепить цепь на станине под нужным углом и включить станок. Такой вариант заточки обычно используется на производстве, позволяет быстро и удобно обработать несколько цепей. Вопрос, как правильно заточить цепь бензопилы на электростанке, не вызовет затруднений, потому что эта процедура не требует особых технических знаний от человека.

Ручные приспособления надеваются на цепь, закрепленную на шине, или крепятся к верстаку. В нижней части конструкции расположен напильник, который заменяется в случае необходимости (круглый на плоский, например). Заточка зубца происходит в два-три движения. С помощью ручного станка можно затачивать и править цепь и выполнять подгон зубцов под одну длину.

Смотрите также:

Руководство по заточке бензопилы | Профессионалы резки

Как узнать, что кромка изношена?

Маркировка звеньев резки: http://blog. stihl.com/wp-content/uploads/2016/05/160125_STIHL_Blog_Rundfeile_Service-undVerschlei%C3%9Fmarkierungen.png

На режущей кромке есть маркировка, позволяющая узнать, когда пора ее заменить. Производитель наносит эту маркировку на цепь после проведения некоторых проверок качества цепи.

Метка 1
Метка 1 указывает правый угол режущей кромки режущей кромки верхней пластины. Это также дает минимальную длину режущего звена. Если эта длина станет короче, режущее звено следует заменить. Когда вы заметили, что вы опилили режущее звено до этой отметки, пора заменить его.

Метка 2
Метка 2 указывает круговой угол, который следует соблюдать при заточке режущей кромки. Режущее звено следует заменить, когда оно было заполнено до этого момента.

Отметка 3
Отметка 3 отмечает правильный угол ограничителя глубины и степень износа. Когда глубина сбрасывается, эта переустановка должна быть параллельна этой отметке.

Отметка 4
Отметка 4 используется для проверки степени износа рабочих поверхностей режущего звена. Если износ постоянно идет параллельно этой отметке, значит, износ цепи нормальный. Если износ не является равномерно параллельным, значит, существует проблема, и вам следует проверить и заменить это режущее звено.

Как часто следует затачивать цепь бензопилы?

Вопрос о том, как часто следует затачивать режущие звенья цепи, не столь ясен. Тем не менее, мы рекомендуем вам заточить пильную цепь, прежде чем она затупится и не станет опасной в использовании. Некоторые говорят, что вы точите после того, как спилите определенное количество деревьев, другие рекомендуют после десяти использований, а третьи рекомендуют делать это после определенного количества часов использования. Мы рекомендуем делать это через 40 часов использования, ударившись о камень, землю или спилив твердое дерево.Эти три могут легко сделать вашу цепь тупой. В частности, камни могут мгновенно затупить пилу. В целом, вы должны внимательно следить за своей цепью. Не забывайте, как он выглядел, когда был новым. Он никогда не должен сильно отличаться от этого, потому что когда он новый, производитель оптимизировал его для резки.

Когда нужно заменить цепь бензопилы?

Ваша бензопила со временем затупится, какой бы острой она ни была, когда вы ее купили. Это сделает его неэффективным и опасным в использовании.Зная, когда пришло время заменить вашу цепь, вы сэкономите время, энергию и деньги. Цепь в хорошем состоянии не требует больших затрат энергии при распиловке древесины. Он не режет мелкую древесную стружку, из-за которой вы тратите больше топлива, чтобы глубоко врезаться в дерево или пиломатериалы. Поэтому вам следует обращать внимание на знаки ниже, чтобы ваша цепочка всегда была в форме.

Знаки замены цепи
  • Вы должны надавить на пилу, чтобы она распилила древесину. Хорошая цепь втягивается в дерево, когда ее кладут на нее.
  • Вы заметили, что при вертикальной резке пила не производит крупной стружки. Вместо этого все, что вы видите, - это мелкие опилки.
  • Вы видите дым даже тогда, когда цепь хорошо смазана и цепь хорошо натянута.
  • Вам сложно точно установить бензопилу, потому что она дребезжит и подпрыгивает при резке.

Заключение

Это главные признаки, которые вы должны использовать для замены бензопилы.Конечно, если вы также заметили другие признаки, такие как сколы режущего звена, вам следует заменить звено или, если все они сколоты, заменить цепь. Вы не должны ждать, пока режущее звено полностью затупится, прежде чем затачивать его. Вам следует сделать заточку обычным делом. Как только вы заметите небольшое затупление или износ режущей кромки, заточите цепь. Это поможет вам не тратить много времени и сил на заточку цепи из-за ее чрезмерного износа.

Вы также должны взять за правило проверять свою цепочку в конце каждого дня или перед тем, как положить ее на хранение. Это поможет вам своевременно выявить дефекты. Вы также ознакомитесь с вашей цепью в ее хорошем рабочем состоянии. Мы надеемся, что это руководство было полезным, и вам будет легко поддерживать свою цепочку.

Как настроить направляющую для заточки цепи на бензопиле Stihl | На главную

Все бензопилы требуют периодической заточки. По словам Штиля, тупые лезвия приводят к неэффективной работе, в том числе к искривлению рисунка резания и возможности опасной отдачи.Вам не обязательно использовать направляющую для заточки Stihl с бензопилой Stihl; любой бренд должен работать, чтобы помочь вам направлять круглый напильник при затачивании зубов. Направляющая обеспечивает равномерную и быструю заточку, позволяя бензопиле работать с максимальной эффективностью. Используйте направляющую для напильника, чтобы точить зубья каждый раз при добавлении топлива в машину.

Поместите режущую планку цепной пилы в тиски. Затяните зажимы на шине, убедившись, что цепь не удерживается тисками; вы должны иметь возможность перемещать цепь, чтобы получить доступ ко всем зубцам.

Опустите разрыв цепи, чтобы она оставалась неподвижной во время заточки.

Найдите зуб с самой короткой режущей кромкой. Это ваш мастер закройки. После заточки мастер-фрезы подпилите остальные зубья такой же длины во время заточки. Переместите цепь так, чтобы мастер-резак располагался сверху рядом с центром режущей шины для легкого доступа.

Наденьте направляющую для заточки на цепь так, чтобы мастер-резак оказался по центру направляющей. Направляющая должна охватывать цепь с роликовым стержнем по обе стороны от цепи.Направьте две стрелки направляющей в сторону конца режущего бруса, в сторону от ручки бензопилы, чтобы обеспечить точную заточку зуба под правильным углом.

Защелкните направляющую между заклепками, чтобы она надежно зафиксировалась и не раскачивалась при перемещении файла по роликам. Stihl использует заклепки с заклепками для поддержания прочности цепи, поэтому вам не нужно беспокоиться о том, что направляющая повредит их, когда вы вставите ее на место.

Ссылки

Наконечники

  • Чтобы переместить направляющую к следующему зубу, снимите ее прямо с цепи, переместите так, чтобы следующий зуб на той же стороне был по центру, затем надежно зажмите его между этим набором заклепок.
  • Напилите несколько зубьев, затем поднимите разрыв цепи и поверните цепь, чтобы открыть новые зубья для заточки. Снова задействуйте тормоз, прежде чем надевать направляющую на цепь.
  • Сначала заточите все зубья на одной стороне цепи, затем поверните бензопилу в другом направлении, снова затяните ее в тисках и заточите все зубцы на другой стороне.
  • При заточке цепи сдвиньте напильник в одном направлении; не видел это туда-сюда.
  • Используйте правильный размер файла для вашей цепи.Например, для цепи с шагом 1/4 дюйма Stihl рекомендует 5/32 дюйма или 3/16 дюйма для цепи с шагом 0,325 дюйма.

Предупреждения

  • Надевайте рабочие перчатки при заточке бензопилы, чтобы защитить руки на случай, если вы поскользнетесь во время пилки.

Как точить полотно бензопилы? (например, цепь)

Вы видите следы ожогов на порезах бензопилой?

Ваша бензопила оставляет на земле груды опилок, а не маленькие щепки?

Тупое лезвие бензопилы заставляет вас пробиваться сквозь дерево?

Если что-то из этого происходит, пора заточить цепь.

Но, спросите вы: «Как заточить лезвие бензопилы»?

Это намного проще, чем вы думаете.

А с помощью подходящих инструментов вы можете сделать свою цепную пилу такой же острой - или более острой - как в день покупки.

Итак, приступим.

Я подробно объясню, как затачивать цепь бензопилы, сопровождая вас на каждом этапе пути.

Руководство по покупке бензопилы

Прежде чем мы перейдем к процессу заточки бензопилы, я хотел бы сообщить вам о моих руководствах по покупке бензопилы.

Если вы когда-нибудь захотели купить новую бензопилу, эти бесплатные руководства могут вам помочь.

Для многих 16-дюймовая бензопила является наиболее универсальным инструментом. Если это так, ознакомьтесь с моими лучшими отзывами о 16-дюймовых бензопилах. Он включает в себя топовые бензопилы этой длины всех типов: газовые, аккумуляторные и проводные электрические.

С другой стороны, если вы ищете самые легкие бензопилы, у меня тоже есть руководство для обзора.

И, наконец, если вы хотите как можно больше сэкономить на новой бензопиле, вы можете найти мой путеводитель по лучшим дешевым бензопилам, который будет немного более практичным для ваших нужд.

Как часто нужно затачивать бензопилу?

Это самый частый вопрос о цепях для бензопил.

Но ответ прост.

Заточите цепь бензопилы, если она затупится.

Вы знаете, что он тупой, когда вам нужно надавить на лезвие, чтобы пройти через разрез.

Вы также знаете, что цепь тупится, когда при резке цепь образует мелкие опилки, а не древесную стружку.

Черное и обгоревшее дерево - еще один показатель тупой цепи бензопилы.

Если вы испытываете какие-либо из этих симптомов, пора заточить бензопилу.

Когда следует заменять цепь бензопилы?

Цепи бензопилы не вечны, как бы вы их ни точили.

Хорошее практическое правило - заменять цепь бензопилы, когда самая длинная часть режущего зуба меньше 4 миллиметров или если вы обнаружите трещины.

Для средней цепи, которая не была серьезно повреждена камнями или грязью, это обычно составляет около 10 повторных заточек, прежде чем придет время для замены.

Заточка цепи бензопилы

Существует три способа заточки бензопилы:

  • Вручную с помощью точилки для напильников
  • Вручную с помощью инструмента Dremel
  • С настольным инструментом для заточки

I ' Ниже я объясню, как использовать каждый метод.

Здесь вы можете найти лучшие точилки для бензопил, которые включают все три типа.

Использование точилки для напильников

Запиливание цепи бензопилой вручную может показаться жестоким, но это один из самых популярных и дешевых способов.

Кроме того, как только вы освоитесь, заточка напильника действительно может происходить на удивление быстро.

Так что не оставляйте его без внимания, пока не попробуете - хотя бы раз.

Это инструменты, которые вам понадобятся:

  • Круглый напильник
  • Плоский напильник
  • Направляющая файла
  • Глубиномер
  • Защитные очки
  • Перчатки

Примечание: Всегда отключайте питание от вашего бензопилу перед тем, как приступить к процессу подачи.Для бензопил: снимите разъем свечи зажигания со свечи зажигания. Для аккумуляторной бензопилы снимите тесто. А для электрических цепных пил отключите шнур питания.

Также включите тормоз цепи.

Шаг 1. Определение диаметра и шага

Перед тем, как начать процесс заточки, вам необходимо знать две характеристики цепи: диаметр режущих кромок и шаг этих углов.

Вы можете найти эту информацию в руководстве по эксплуатации бензопилы или на упаковке, в которой была поставлена ​​цепь.

Цепи бензопилы имеют ряд зубьев с полукруглыми режущими кромками. Иногда их также называют «резаки».

Диаметр режущих кромок варьируется от одной цепи к другой, но обычно они составляют 5/32 дюйма, 3/16 дюйма или 7/32 дюйма.

Чтобы правильно заточить изогнутые режущие кромки на вашей цепи, вам необходимо использовать круглый напильник соответствующего диаметра.

В дополнение к каждому зубу (или фрезу) перед каждой режущей кромкой имеется «ограничитель глубины», который имеет форму плавника акулы.Наконечник этого ограничителя глубины немного короче наконечника фрезы, и его цель - ограничить глубину резания.

После многократной заточки ограничитель глубины в конечном итоге станет той же высоты, что и фрезы. Когда это произойдет, вы можете отпилить глубиномер плоским напильником.

Вы также заметите, что вершины фрез находятся под переменным углом. Один зуб наклонен влево, а следующий - вправо. Такая конструкция позволяет вашей бензопиле не смещаться в сторону во время резки.

Шаг 2: Установите цепь в направляющую для файла

Чтобы все лезвия были заточены под одинаковым углом, вам необходимо использовать направляющую для файла.

Направляющая для файла опирается на поверхность цепи и регулирует угол и глубину процесса подачи.

Если у вас есть тиски, это может значительно упростить задачу, если зажать лезвие бензопилы в тисках. Таким образом, машина остается на одном месте, пока вы используете направляющую для файлов.

Возьмите маркер и отметьте первый зуб, который собираетесь затачивать.Таким образом, вы узнаете, когда закончите затачивать все фрезы на цепи.

Поместите направляющую файла в верхнюю часть цепи.

Отрегулируйте угол направляющей так, чтобы индикаторные линии были параллельны лезвию.

Шаг 3. Заточите первый резак

Удерживая этот угол, протолкните напильник вперед и от себя через зуб цепи.

Повторите процесс подачи, толкая файл только в одном направлении, и отслеживайте количество проходов, которые вы делаете. Этот номер понадобится вам для заточки остальных зубов.

При правильной заточке ножа режущая кромка должна быть блестящей.

После того, как вы затачиваете первый зуб, пропустите следующую фрезу и подпилите следующий за ним. Фрезы чередуются вперед и назад с углом направления для каждого зуба, поэтому для ускорения процесса опиливания лучше всего сначала заточить все те, которые имеют одинаковый угол.

При затачивании других зубьев используйте то же количество ходов, что и для первого зуба.Таким образом, каждый резец будет заточен на одинаковую величину.

После того, как вы заточите все зубья в одном направлении, поверните направляющую файла так, чтобы она находилась под правильным углом для других фрез. Затем повторяйте процесс опиливания, пока не закончите с зубами.

Использование Power Dremel

Ручной Power Dremel значительно ускоряет процесс ручного опиливания.

Вы можете купить набор для заточки цепной пилы, специально предназначенный для Dremel, который включает цилиндрический шлифовальный камень и направляющую для выравнивания, которая зажимается на инструменте.

Процесс практически такой же, как и ручное опиливание, за исключением того, что Dremel выполняет всю работу по заточке.

Вместо того, чтобы толкать напильник вперед и назад, Dremel будет вращать и шлифовать фрезы для цепной пилы до тех пор, пока они не станут острыми.

Чтобы поддерживать постоянный уровень заточки каждого зуба, посчитайте секунды, необходимые для заточки первого резца. Затем используйте ту же оценку времени для заточки других зубцов цепи.

Использование настольной точилки

Этот тип точилки для цепной пилы обеспечивает наиболее точные и стабильные результаты.Это также самый простой и быстрый способ заточки цепи бензопилы.

Похоже на торцовочную пилу, но вместо пильного полотна настольная точилка оснащена шлифовальным кругом.

Шаг 1. Закрепите инструмент на рабочем столе

Настольную точилку необходимо закрепить на поверхности.

Проще всего это сделать на верстаке.

Зажмите или прикрутите точилку к поверхности.

Шаг 2. Поместите цепь в тиски точилки

Настольная точилка оснащена тисками, в которых вы можете закрепить цепь.Эти тиски удерживают цепь под заданным углом, чтобы она не двигалась по вам во время заточки.

Шаг 3: Отрегулируйте угол

Отрегулируйте угол тисков, пока он не будет правильно расположен для цепи вашей бензопилы.

Шаг 4: Заточка цепи

Нажмите на спусковой крючок на электроинструменте и затем опустите шлифовальный станок, пока он не коснется зуба цепи.

Считайте две-три секунды.

Вытяните кофемолку назад, чтобы она перестала затачивать цепь.

Освободите цепной зажим, переместите следующий резак, наклоненный в том же направлении, и повторите процесс. Помните, что зубья бензопилы чередуются с каждым зубом. Итак, точите каждый третий зуб, пока не вернетесь к началу. Затем отрегулируйте угол тисков в противоположном направлении и заточите остальные зубья.

Наслаждайтесь заточенной бензопилой

Итак, как вы затачиваете лезвие бензопилы?

Что ж, теперь у вас есть три варианта.

Независимо от того, какую технику вы используете, конечный результат будет одним и тем же: острая цепь бензопилы, которая может резать лучше, быстрее и безопаснее.

Просто помните, что бензопилу нельзя точить бесконечно. В конце концов, металл так стачивается, что цепь больше не пригодится.

Уловка, как затачивать цепь бензопилы и когда ее останавливать, составляет около 10 сеансов заточки. Как только вы достигнете этой точки, пора заменить цепь.

Напоминаем также, что если вы заинтересованы в модернизации вашей бензопилы в любой момент, вы можете проверить мои другие бесплатные руководства для бензопилы.

Если вам нравятся 16-дюймовые бензопилы, взгляните на мои лучшие обзоры 16-дюймовых бензопил. Если вы хотите купить небольшую бензопилу, ознакомьтесь с моим руководством по легчайшим бензопилам.

И, наконец, если вы хотите максимально сэкономить на новой бензопиле, вы захотите увидеть, что есть в наличии на странице лучших дешевых бензопил.

Счастливого пиления!

Ваш приятель,
Бензопила Ларри

Руководство по файлам бензопилы - Как определить файл бензопилы

Файлы какого размера мне нужны для моей бензопилы?

Многие профессиональные хирурги-деревья и арбористы используют пилки для заточки цепей.Ухоженная сеть позволит вам работать дольше, не уставая быстро. Хорошо заточенная цепь также эффективно прорезает древесину. Также важно иметь острую цепь, так как это снизит ненужную нагрузку, повысит безопасность и снизит вероятность отдачи, которая потенциально может привести к несчастным случаям.

Для многих заточка цепей - дело довольно частое. Если вы затачиваете цепи на регулярной основе или вам требуется дополнительная информация, вы найдете приведенное ниже руководство очень полезным.Если вы уже используете цепи Rotatech, мы настоятельно рекомендуем вам использовать эти файлы.

Как определить файл бензопилы

# Шаг 1

Определите шаг, размер или номер позиции

# Шаг 2

Используйте таблицу ниже, чтобы определить размер вашего файла

# Шаг 3

Выберите, как многие напильники для бензопилы в упаковке по 3 и 12 штук

Таблица размеров напильников

06 11/4,5 ″

0 B1, B2, B3

3/16 ″

4,8 мм

, C3SFT

Шаг

Арт.
Размер файла
Угол заточки
Положение файла
Ограничитель глубины
OR0003
ORD
1/4 ″ 0,050 ″ /

1,3 мм

E1, E1T 5/32 ″

4,0 мм

30 ° 10 °.025 ″ /

,65 мм

Купить 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКИ
3/8 ″ LP 0,043 ″ /

1,1 мм

AO, AOFT 30 ° 0 ° 0,025 ″ /

,65 мм

КУПИТЬ 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКОВ
0,050 ″ /

1,3 мм

904 / 32 ″

4,0 мм

30 ° 0 ° 0,025 ″ /

.65 мм

КУПИТЬ 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКОВ
. 325 0,050 ″ /

1,3 мм

0,058 ″ /

1,5 мм

30 ° 10 ° 0,022 ″ /

,55 мм

КУПИТЬ 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКОВ
3/8 ″ .050

1,3 мм

0,058 ″ /

1,5 мм

C1, C2, C3,

C2FT, C3FT

7/32 ″

5.5 мм

30 ° 10 ° .022 ″ /

.55 мм

КУПИТЬ 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКОВ
.063 ″ /

1,6 мм 940007

7/32 ″

5,5 мм

28 ° 10 ° 0,022 ″ /

,55 мм

КУПИТЬ 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКОВ428
. 0,063 дюйма /

1,6 мм

D3A, D3R 7/32 дюйма

5.5 мм

30 ° 10 ° 0,030 ″ /

,75 мм

КУПИТЬ 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКОВ
0,080 ″ /

2,0 мм

77 904 904 32 ″

5,5 мм

30 ° 10 ° 0,050 ″ /

0,75 мм

КУПИТЬ 3 УПАКОВКИ КУПИТЬ 12 УПАКОВКОВ

Как затачивать цепную пилу

Наличие бензопилы в инвентаре электроинструмента - отличный способ быстро справиться с любыми проектами по благоустройству пиломатериалов или деревьев. А при незначительном профилактическом обслуживании ваша бензопила прослужит долгие годы. Одна процедура обслуживания, которую вы можете легко выполнить своими руками и сразу увидеть результаты, - это заточка цепи. Это сделает срезы более чистыми, двигатель будет работать легче и поможет облегчить трудную работу.

Вы узнаете, когда пора затачивать цепь, по следующим показателям:

  • Тупые зубья вдоль цепи

  • Стружка мелкая и пыльная

  • Давление, необходимое для резки, увеличивается

  • Двигатель крутится

Если вы заметили какие-либо или все эти симптомы при использовании бензопилы, следуйте приведенным ниже инструкциям, чтобы правильно заточить цепь до новой остроты.

  • Для начала удалите масло с направляющей шины, сделав последний надрез на бревне, остановив бензопилу в дереве. Вы также можете протереть шину тряпкой, когда бензопила не используется. И обязательно надевайте защитные перчатки на протяжении всей процедуры заточки. Положите бензопилу на ровную ровную поверхность и зафиксируйте направляющую шину в тисках. Убедитесь, что цепь правильно натянута, и включите тормоз цепи.

  • Затем выньте направляющую для файла и вставьте ее в ручку для файла.Вставьте файл в направляющую для файла и затяните гайки-барашки. Начните с заточки самого короткого или самого тупого резца. Угол резания может варьироваться от 25 до 30 градусов в зависимости от типа цепи. Чтобы определить, к какому углу следует стремиться, обратитесь к таблице с инструкциями, входящей в комплект для документов. Отрегулируйте угол, используя крылышки ручки или отметки на направляющей для файла. Убедитесь, что направляющая файла постоянно соприкасается с фрезой и ограничителем глубины, соблюдая боковой угол и угол заточки.И всегда затачивайте каждый резак от внутренней части резака к внешней стороне, затачивая каждый на одинаковую длину, чтобы обеспечить плавный и равномерный рез.

  • Если вы используете рукоятку напильника для определения угла резки, отрегулируйте положение рукоятки для получения правильного угла резки перед заточкой фрез на противоположной стороне. Вы узнаете, что ваша фреза правильно заточена благодаря острым, отчетливым углам резания и отсутствию «заусенцев» или «заусенцев» вдоль каждого зуба. Правильная заточка бензопилы с помощью резцов одинаковой длины и с правильным углом резания повысит производительность, комфорт и безопасность.

  • Глубиномеры на цепи определяют глубину резания. Мы рекомендуем регулировать эти ограничители глубины после 3 или 4 заточек. Инструмент для измерения глубины, входящий в комплект, позволит вам установить все ограничители глубины на один и тот же уровень - 0,025 дюйма или 0,6 миллиметра. При заточке важно устанавливать калибр на фрезы. Опустите часть ограничителя глубины, которая выступает за пределы инструмента для измерения глубины, опиливая изнутри наружу, а затем наклоняя инструмент для измерения глубины, чтобы округлить ограничитель глубины, одновременно защищая резак.Затем повторите процедуру с противоположной стороны.

  • Направляющую шину следует регулярно чистить и обслуживать. Очиститель канавок шины облегчает удаление опилок, которые могут ухудшить смазку цепи, из отверстий для масла и из канавок шины. Очиститель пазов шины и плоский напильник входят в комплект для заточки, чтобы сделать этот комплект полным комплектом для обслуживания вашей бензопилы.

Прежде чем вы это узнаете, ваша бензопила будет резать так, как будто она была новой. Обязательно следите за цепью после каждого использования, чтобы убедиться, что вы работаете с хорошо заточенным оборудованием.Вы заметите разницу в гладкости каждого разреза и в силе, которую вам нужно будет приложить при использовании бензопилы. Это упростит вашу работу и сделает ее более безопасной, уменьшив отдачу и раскряжевку из-за того, что тупые фрезы «застревают» в древесине.

Комплект напильника для бензопилы Husqvarna - Инструкции по направляющим роликам

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Набор напильников для бензопилы Husqvarna - недорогой инструмент, который отлично подходит для того, чтобы вернуть острый край тупой цепи.

В течение многих лет я использовал электрический настольный шлифовальный станок для заточки цепи бензопилы.

Хотя настольный шлифовальный станок отлично подходит для установки заводской кромки на цепь, он требует снятия цепи с пилы, что занимает много времени .

Кроме того, когда вы находитесь в лесу и ваша цепь затупляется, вам понадобится ручной инструмент, который можно использовать, чтобы быстро вернуть новую кромку на свою цепь.

Даже с годами практики трудно затачить цепь вручную без какой-либо направляющей или калибра.

Поскольку цепь имеет несколько разных углов, направляющая значительно упрощает процесс .

Набор роликовых направляющих от Husqvarna избавляет от необходимости догадываться о заточке цепи и отлично работает!

Напильник для пилы с пиксельной цепной пилой Husqvarna .325 дюймов

Просто убедитесь, что вы покупаете модель, которая подходит для вашей конкретной цепи.

Поскольку я затачивал цепь на своей Husqvarna 345, я использовал ту, что изображена выше.

В комплект входит роликовая направляющая, 2 круглых напильника для заточки цепи, ручка и плоский напильник для опиливания ограничителей глубины, также обычно называемых граблями .

В роликовую направляющую встроен ограничитель глубины, но мне он не очень нравится.

Его довольно сложно использовать, а инструмент для измерения глубины, изготовленный Husqvarna, работает намного лучше, чем тот, который встроен в роликовую направляющую.

Глубиномер Husqvarna для цепи бензопилы .325

Изображенный выше ограничитель глубины ложится ровно на вашу цепь, и вы используете плоский напильник для подпиливания любого металла на ограничителе глубины (грабле), который выступает.

Датчик имеет две части....... древесина твердых и мягких пород.

Просто выберите вариант, который лучше всего подходит для того, какой вид дров вы будете рубить.

Как использовать напильник для бензопилы Husqvarna

Набор напильников для бензопилы Husqvarna отлично работает, однако небольшие инструкции на обратной стороне в основном бесполезны.

Если у вас нет пошагового руководства, подобного этому, оно очень сбивает с толку.

Итак, чтобы упростить задачу, просто выполните следующие действия ...

На роликовой направляющей есть две стрелки, как показано ниже.

Две стрелки должны указывать на конец полотна бензопилы.

На направляющей также есть два разных паза, которые регулируют правильный угол в зависимости от того, с какой стороны цепи вы затачиваете.

Направляющая должна плотно прилегать к цепи, при этом только один зуб должен быть отцентрован в направляющей, как показано ниже .

Металлический язычок, обозначающий твердость и мягкость, - это глубиномер.

Просто поверните его в сторону.

А вот и вид поближе.

Обратите внимание на то, как направляющая выровнена на цепи.

Затем просто протолкните круглый напильник по передней режущей кромке зуба.

При правильном выравнивании вы просто проталкиваете его прямо через центр обоих роликов калибра.

Вот еще один вид напильника для бензопилы Husqvarna.

Просто заточите каждый зуб на цепи, который имеет то же направление резания, что и все остальные зубья, поскольку они чередуются вперед и назад .

Я обнаружил, что при использовании направляющей проще всего держать ее одной рукой, а другой рукой работать с файлом.

Помните, файл предназначен для перемещения по направляющей.

Вы не хотите использовать возвратно-поступательное "режущее" движение .

Файлы предназначены для того, чтобы их можно было толкать, а не тянуть.

Когда все зубья заточены с одной стороны, переверните пилу и направьте калибр на зубья с другой стороны.

Вот подробное изображение направляющей после того, как пилу перевернули.

Сделайте около 3-4 движений на каждом зубце цепи.

Вы должны почувствовать, как напильник врезается в металл, обеспечивая хороший ход резания .

Через некоторое время напильник забьется металлической стружкой.

Просто постучите напильником по верстаку, и они выпадут.

После того, как вы ознакомитесь с руководством, потребуется всего около 10 минут, чтобы полностью заточить цепь.

На направляющей также есть пара отверстий с каждой стороны.

Вы можете протолкнуть круглый напильник через отверстия, чтобы собрать весь комплект и не потерять направляющую.

Напильник для бензопилы Husqvarna - Общий

Набор напильников для бензопилы Husqvarna отлично работает!

Он стоит менее 20 долларов, и после того, как вы освоите его, вы можете быстро заточить затупившуюся цепь до состояния почти как новая .

Просто не забудьте сориентировать направляющую под правильным углом и равномерно толкать круглый напильник.

Через некоторое время круглый напильник изнашивается, поэтому, если вы чувствуете, что цепочка плохо откусывает, возможно, пришло время заменить напильник .

В комплект входят два круглых напильника, поэтому вы получите много пользы от набора, прежде чем вам придется покупать еще один напильник.

Как затачивать бензопилу с помощью напильника

Заточка бензопилы может быть проблемой. Не найдя подходящего магазина или подходящего типа станка и дополнительной опасности, каждый раз, когда пила затупляется, будет неприятно испытывать столько неприятностей.

Есть несколько различных способов заточки бензопилы в домашних условиях; некоторые из них немного безопаснее других. Использование файловых направляющих может быть простым и безопасным способом сделать это. Кроме того, это более дешевая альтернатива различным другим методам. Все, что вам нужно сделать, это выполнить несколько простых шагов, чтобы научиться точить бензопилу с помощью направляющей для напильника!

Как затачивать бензопилу с помощью направляющей для напильника

Отрегулируйте бензопилу

Чтобы заточить бензопилу, вы должны найти хорошее место, чтобы зажать ее.Стол отлично подойдет для этой работы. При этом тиски или настольный зажим могут удерживать бензопилу, поэтому она не смещается во время заточки.

Цепь пилы также должна быть натянута. Все, что вам нужно, это повернуть винт регулировки натяжения на бензопиле, пока вы не добьетесь желаемого эффекта.

Подача документов может немного сбить с толку, если вы не можете решить, с чего начали. Итак, просто отметьте первый зуб, над которым вы будете работать, перманентным маркером, и вся проблема исчезнет.

Установка файла

Первое, что нужно сделать, это использовать держатель файла и установить угол наклона файла.Всегда не забывайте брать напильник того же диаметра, что и бензопила.

Держатель файла поможет определить, с какого угла опиливать каждую фрезу, поскольку у каждого зуба есть альтернативный угол. При подаче вы должны выбрать один тип фрез для работы, а затем вернуться и сделать все остальное.

Начать заточку!

Как только вы определите правильное положение, поместите файл и протолкните его через резак. Сделайте это несколько раз без чрезмерного давления, но не забывайте всегда идти вперед.

Отклонение напильника назад приведет к повреждению фрезы и самого напильника. Заточите каждый второй резак, начиная с первого, отмеченного, работая над каждым от 3 до 10 раз.

Когда вы закончите с одним набором, поверните бензопилу на 180 градусов и заточите фрезы следующего типа.

File ‘Em Down

Для этого вам потребуются плоский напильник и ограничитель глубины. Ваша задача - опустить грабли на цепи, чтобы они были на одном уровне. Датчик покажет часть, которую вы должны отпилить.

Просто подпилите все остальные грабли на одинаковую высоту, пока все они не станут одинаковыми. Будьте осторожны, чтобы не спилить сам калибр. Как только вы закончите, снова ослабьте цепь, и у вас будет свежая рабочая бензопила.

Заключительные мысли

Хотя есть и другие способы заточки цепи бензопилы, направляющая для напильника является наиболее безопасным. Нет никакого риска порезаться, и даже если на это уйдет немного больше времени, этот метод эффективен.

Кроме того, вы можете найти файлы практически где угодно, и их очень легко поддерживать. Итак, теперь вы знаете простой и эффективный способ заточки бензопилы прямо в вашем гараже.

Джейк Лич, исследователь садового электроинструмента, проживает в США вместе со своими близкими. В детстве он видел, как его отец целый день выполнял посохи в саду. Когда Джейку исполнился 21 год, он захотел помочь своему отцу, узнав, какие инструменты могут упростить садоводство.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
