Направляющие ручной циркулярной пилы руками. Направляющая для циркулярной пилы необходимое приспособление, расширяющее возможности инструмента

Прежде чем приступить к изготовлению циркулярной пилы своими руками с использованием ручной дисковой пилы, необходимо знать элементарные правила безопасной работы на ней.

Схема чертежа заточки и разводки пилы — 1) Полотно пилы. 2) Заточенный зуб. 4) Приспособление для заточки. 5) рабочий стол для заточки пил. 6-7-8) Направления напильника, соотношении к рабочему столу и затачиваемым зубьям пилы. 9) — Линия отгиба зубьев при разводе.

Работы, связанные с распиловкой лесоматериала с помощью этого инструмента, требуют максимального внимания. Закрепляя мощную ручную циркуляционную пилу стационарно на столе, необходимо об этом помнить и устанавливать на рамы все требуемые средства защиты. Пильное полотно должно обязательно иметь защитный кожух, на столе — параллельный упор.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Исходной характеристикой циркулярной пилы является глубина распила, которая у разных моделей может изменяться от 30 до 130 мм.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

До 45 мм — мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
До 60 мм — мощность около 1,8 кВт, диаметр диска до 200 мм;
Более 60 мм — мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.

Вернуться к оглавлению

Влияние конструктивных особенностей пилы

Направляющую шину для пилы выпускает один и тот же производитель, поэтому она не универсальна, то есть подходит только к конкретному инструменту, имея при этом высокую стоимость. Самостоятельно изготовить такое же приспособление обойдется намного дешевле. Однако при видимой простоте направляющей шины изготовить для пилы своими руками такую деталь непросто.

Конструкция такого приспособления зависит от профиля основания электроинструмента. На изображении 1 видна шина направляющая для циркулярной пилы, которая выполнена из нестандартного профиля, поэтому она подходит только для конкретной марки изделия.

Рисунок 2. Дисковая пила – у этой пилы имеется такое имя циркулярная пила.

Комплектуя пилу подходящей только ей направляющей, производитель предусматривает в профиле специальное место для струбцин, с помощью которых ее можно закрепить на разрезаемой заготовке листового материала так, чтобы она в начале и в конце не препятствовала распилу.

Именно узел закрепления и вызывает определенные трудности при самостоятельном изготовлении направляющей. Поэтому очень важно заранее определиться с типом струбцины, подходящей для закрепления заготовки.

На изображении 2 показана циркуляционная пила, у которой при нулевом положении пильного диска небольшое расстояние от низа платформы до двигателя. Это существенно ограничивает размер самостоятельно изготавливаемой направляющей линейки по высоте. При такой высоте линейки возникнут проблемы с обеспечением жесткости при ее закреплении. При увеличении жесткости направляющей линейки уменьшается глубина реза заготовки, так как вынужденно придется работать не с нулевым положением пильного диска.

Вернуться к оглавлению

Линейка направляющая для циркулярной пилы, изготовление

Простейший вариант направляющей для раскроя больших листов показан на изображении 3.

Лист фанеры с ровными по длине заводскими гранями, который приготовлен для самостоятельного изготовления корпусного шкафа, можно использовать для изготовления направляющей шины. Для этого необходимо от него отрезать полосу шириной равной максимальной ширине циркуляционной пилы в плане, плюс 20 см. Длина, L, этого листа должна быть несколько больше, чем максимальная длина материала, из которого планируют изготавливать мебель.

Рисунок 3. Шина направляющая для дисковой пилы – её можно сделать из подручных средств методом опиливания ровного листа из дсп или осп.

Отступив от заводской кромки (считаем, что она подходит, как идеально ровная) на отрезанном куске фанеры 5-7 см, отрезаем полоску. Это будет линейка, вдоль которой и должна двигаться станина ручной циркулярной пилы. Оставшаяся часть отрезанного куска фанеры будет служить основанием, на котором будет закреплена линейка. Вдоль линейки, опираясь на нее, перемещают пилу во время резки.

Очень важно, чтобы высота линейки была как минимум равна толщине станины пилы, но не больше, чем расстояние до двигателя.

Теперь необходимо закрепить линейку на основании. Закрепляют на расстоянии 10 см от края или меньшем, но достаточном для применения струбцин.

Очень важный момент закрепления: заводская грань должна быть направлена в сторону, где будет осуществляться резка. Направляющую приклеивают к основанию и дополнительно закрепляют шурупами.

Заключительным этапом изготовления является удаление лишней части основания. Это выполняют с помощью той же пилы, для которой вся эта конструкция и сооружалась. Процесс удаления показан на изображении 4. Полученная грань на основании будет такой же ровной по всей длине, как и заводская грань фанеры на линейке.

Вспомогательная линейка и другие приспособления для циркулярки речь о которых пойдет ниже нужны например для того чтобы при выпиливании фальца спрятать диск для пазов, установки зажима для того чтобы плотнее придавить заготовку к полотну циркулярки (столу) и т.п.

Линейка состоит из трех полос фанеры с парой фальцев и пазов (рис. 1), а также установленных в её пазах профиль с пазом под Т-образный винт (далее Т-профиль). Установка принадлежностей занимает пару секунд.

Конструкция линейки

Начните делать линейку с изготовления боковых стенок А из 20-мм фанеры.

Длина боковых стенок равна длине штатной линейке, а ширина (высота) достаточна, чтобы обеспечить хорошую опору для обрабатываемой детали и беспрепятственно пропускать детали сверху.

Пазы и фальцы.

Выпилив боковые стенки в размер, сверху каждой детали выпилите фальц (рис. 2) и паз на лицевой стороне одной из них. Паз должен быть такого размера, чтобы Т-образный профиль встал заподлицо с лицевой поверхностью линейки.

Сверление монтажных отверстий.

Следующим шагом надо определить положение монтажных отверстий для крепления вспомогательной линейки. Она фиксируется ручками, шайбами и парой закладных болтов. Отверстия сверлятся на одинаковом расстоянии от концов линейки (рис. 3), чтобы её можно было использовать с любой стороны диска. Головки закладных болтов должны быть утоплены.

Проставка.

Теперь соедините боковые стенки с проставкой В. Необходимо зажать штатную линейку между боковыми стенками вспомогательной линейки, замерить расстояние между фальцами, а потом выпилить проставку.

Второй паз. На проставке выбран паз для второго Т-образного профиля. Его размер надо определить так, чтобы профиль встал заподлицо.

Независимо от ширины проставки паз располагается на расстоянии 22 мм от внешней лицевой стороны линейки.

Сборка.

Клеем и шурупами прикрепите боковые стенки к проставке.

Затем закрепите в пазах Т-образные профили. На внешних рёбрах линейки снимите фаску под углом 45°, чтобы избежать скалывания фанеры (рис. 4).

Установка. Вспомогательная линейка крепится парой закладных болтов, чтобы избежать её подъёма в случае использования прижима. Чтобы прикрепить вспомогательную линейку, в её боковых стенках просверлите сквозные монтажные отверстия. Затем вставьте закладные болты, наденьте шайбы и затяните ручки.

Вспомогательные плоскости

Вспомогательные плоскости – это детали из 20-мм фанеры, крепящиеся к Т-образному профилю в боковой стенке вспомогательной линейки утопленными болтами для Т-пазов с гайками и шайбами (рис. 5 и 5а).

Выборка на вспомогательной плоскости С позволяет спрятать диск для пазов при выпиливании фальцев. Высокая плоскость D создаёт дополнительную опору для широких (высоких) обрабатываемых деталей.

Досылатель

Досылатель позволяет при выпиливании тонких деталей держать руки на безопасном расстоянии от диска и обеспечивает подачу детали до окончания пропила. Отличительная черта досылателя – ручка, перемещающаяся в верхнем Т-образном профиле линейки. Чтобы пропустить тонкую планку через диск, на досылателе есть пятка, которую можно поднять (или опустить) в зависимости от толщины обрабатываемой детали.

Ручка.

Ручка Н сделана из обрезка 20-мм фанеры из твёрдой древесины. После выпиливания короткого шипа вдоль нижней кромки под Т-образный профиль (рис. 6) выпилите ручку по контуру и скруглите рёбра.

Корпус.

К ручке прикрепите корпус F, состоящий из планки с пазом и узкой внешней планки. Неглубокий 5-мм паз в основной детали предназначен для пятки, а внешняя планка фиксирует пятку на месте с помощью двух болтов, шайб и барашковых гаек.

Пятка.

Пятка G – заменяемая деталь из 6-мм ДВП с маленьким зубом на нижней кромке. Зуб упирается в обрабатываемую деталь и подаёт её на диск пилы.

ПРИЖИМ

Прижим – неотъемлемая принадлежность настольной циркулярки. Кроме прочного прижатия обрабатываемой детали к столу пилы, он также предохраняет её от отдачи в сторону выполняющего работу.

Прижим состоит из двух частей – основания для его крепления к вспомогательной линейке и собственно прижима с гибкими «пальцами», которые удерживают обрабатываемую деталь (рис. 7).

Основание.

Основание Н – прямоугольник из 6-мм твёрдой древесины, который опирается на верхнюю плоскость вспомогательной линейки. Чтобы можно было работать прижимом с лицевой стороны диска для пазов, в основании сделана короткая прорезь. Два сквозных отверстия, просверленные по концам основания, предназначены для крепления прижима закладными болтами, шайбами и ручками.

Прижим.

Так как прижим I работает в тяжёлых условиях, сделайте его из 12-мм твердой древесины. Разметьте пазы, выпилите их и зачистите. Чтобы во время работы «пальцы» зажали обрабатываемую деталь, отпилите конец заготовки с ними под углом 30е. Затем под этим же углом запилите противоположный конец.

Выпиливание «пальцев».

Чтобы сделать «пальцы», надо выпилить ряд пазов. Чтобы между ними был одинаковый зазор, сделайте специальное приспособление.

Ограничитель

Последнее приспособление – ограничитель – позволяет напилить много маленьких деталей одинаковой длины. L-образный ограничитель (рис. 8.) легко фиксируется на месте. Во избежание захвата обрабатываемой детали, пор обеспечивает зазор между деталью и линейкой.

Ограничитель состоит из двух частей – основания J и стойки К. Обе части выполнены из 20-мм твёрдой древесины и соединены клеем и шурупами.

Отверстие посередине стойки служит для крепления ограничителя к Т-образному профилю. Маленькая фаска вдоль нижнего ребра основания обеспечивает зазор для отвода опилок.

Приспособление 1

Быстро и легко прорези в прижиме можно выпилить с помощью приспособления, показанного на рис. 9. В нём есть две прорези на расстоянии 3 мм друг от друга: в одну вклеена вставка, в другую – входит диск пилы. Примечание. Диск пилы должен быть наклонён под углом 30 градусов.

Чтобы выпилить первую прорезь в прижиме, прикрепите деталь к подкладной доске так, чтобы она плотно прижалась к вставке (рис. 9а). Сделайте первый проход. Выпилив первую прорезь, открепите деталь и наденьте её на вставку. Затем снова закрепите деталь и сделайте второй проход. Повторяйте эту операцию, пока не выпилите все «пальцы» на прижиме.

Приспособление 2

Вспомогательная линейка к Т-образной продольной линейке циркулярки (рис. 10) почти не отличается от описанной выше линейки. Все части – такого же размера, кроме вставки L, которая шире. На новой линейке паз для Т-образного профиля должен стоять на таком же расстоянии (22 мм) от её лицевой стороны.

Любой гражданин, впервые приобретая режущий электроинструмент для домашних работ, очень быстро приходит к заключению, что, несмотря на все прелести покупки, сама по себе обеспечить ровный рез она не в состоянии. Необходимы дополнительные приспособления. Хорошо если производитель позаботился о потребителях и разнообразил свой ассортимент такими приспособлениями. А что делать, если создатели вашего агрегата не проявили подобной дальновидности?

В любом случае не отчаиваться и уж тем более не думать о замене электроинструмента. Возможно, Вам повезло больше, чем клиентам «заботливых производителей». Дело в том, что почти в 100 % случаев дополнительные приспособления совместимы только с электроинструментом, созданным этой же фирмой. При этом цена на них, мягко говоря, не адекватна тому, что вы держите в руках. Никто не убедит меня в том, что себестоимость алюминиевой шины для дисковой пилы может составлять 100 и более % себестоимости самой пилы.

Акулы бизнеса кусаются, но пилить-то надо. К счастью, против хищников всегда существуют аргументы. Одним из них является изготовление приспособлений к электроинструменту своими руками. Тем более, что сделать их не так уж сложно, как может показаться.

Сегодняшний рассказ об изготовлении своими руками направляющей шины для дисковой пилы.

В Интернете есть масса примеров самодельных направляющих. Большинство из них созданы по единому принципу – ровный брусок, к которому нужно прижимать подошву дисковой пилы и одновременно толкать пилу вдоль направляющей. Это может быть ровная доска, закреплённая на заготовке, подлежащей распилу или отдельная шина в виде полосы фанеры, вдоль которой закреплён брус (рейка) с ровным краем.

Хорошенько подумав, вынужден был отказаться от такого подхода и вот почему:

Во-первых, при распиле необходимо одновременно прикладывать к корпусу пилы разнонаправленные усилия – вперёд (для распила) и в сторону (для прижатия к шаблону). Ровность реза в этом случае лучше, чем без направляющей, но всё равно зависит от сноровки.

Во-вторых, должна быть абсолютная уверенность, что тот край подошвы пилы, которым мы прижимаемся к ровному шаблону абсолютно параллелен режущему диску. У меня дешёвая бытовая пила со штампованным, а не литым основанием. Из опыта работы точно знаю, что у моей пилы эти вещи не параллельны. Кроме того, электромотор пилы расположен достаточно низко и ровный шаблон, к которому её нужно прижимать будет слишком тонким и плоским. Подъём пилы над основанием уменьшит глубину реза и ещё больше нарушит параллельность диска и края основания (хлипкая конструкция).

Дабы компенсировать недостатки упомянутых направляющих и собственной дисковой пилы, я избрал другой вариант. Пила будет двигаться по металлической рельсе, а не упираться в ровный шаблон, что даст возможность прилагать усилия только для продвижения пилы вперёд. Кроме того, это усилие будет меньшим (рельса всё-таки). Использование металлического шаблона вместо деревянного увеличит точность реза и долговечность самой направляющей.

Конструировать шину я начал с покупки режущего диска. Чаще всего распиливать предстоит ламинированное ДСП и фанеру. Для обеспечения чистого реза необходим диск с большим количеством зубьев (чем больше зубьев, тем качественней линия реза).

В качестве рельсы в строительном супермаркете приобрел П-образные алюминиевые профили. Меньший профиль без зазора и люфта входит в больший и свободно скользит по нему.

Приступаем к конструированию:

К листу фанеры толщиной 3 мм прикручиваем винтами и гайками М3 большую алюминиевую направляющую. У винтов и саморезов головки должны быть плоскими, чтобы можно было закрутить их «заподлицо» .
Вплотную к направляющей, саморезами крепим фанеру толщиной 10 мм. У меня под рукой были пресскартонные ламинированные наличники той же толщины – использовал их вместо фанеры.

Направляющая почти готова, осталось только отпилить от неё лишнее. Поэтапных фотографий нет – размещаю фото готовой шины, на которой видны все этапы.

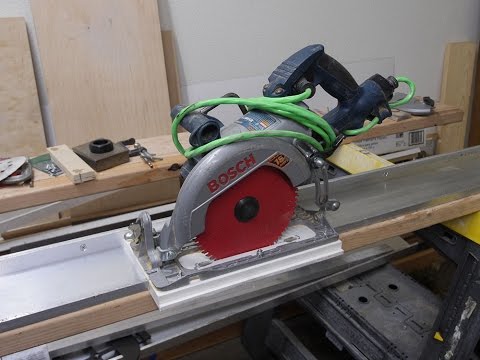

Теперь займёмся дисковой пилой

На фото видно, что меньший профиль, вставленный в больший выступает на 1 мм. Прикрутив профиль саморезами к торцу рабочего стола, электролобзиком снял лишнее.

На основание дисковой пилы, параллельно режущему диску, крепим меньший профиль и фиксируем его двумя винтами М4 с «барашками». Я уже говорил о проблемах с основанием на своей пиле. Поэтому ориентировался не на платформу, а на плоскость режущего диска. Для обеспечения параллельности диска и закреплённого профиля, я поднял защитный кожух и прижал к диску ровный деревянный брусок, а уж к нему прижал обрезок алюминиевого профиля. Зафиксировал всё это струбцинами, просверлил отверстия в профиле и закрутил. Затем снял струбцины и убрал брусок. Пила готова.

Последний штрих. Устанавливаем дисковую пилу на направляющую шину, совмещая их алюминиевые профили. Запускаем пилу и, продвигая её по рельсе, отпиливаем лишнее от шины. В дальнейшем для ровного реза достаточно будет просто совместить обрезанный край шины и линию на заготовке, закрепить шину струбцинами и произвести рез.

Цена заводской направляющей шины равняется стоимости циркулярной пилы. Это очень необходимый аксессуар и им не стоит пренебрегать. Можно сделать направляющую для циркулярки своими руками.

Специалист, который пользуется дисковой пилой, всегда знает, что довольно тяжело сделать ровный разрез . Можно изо всех сил двигать пилу по нанесенной линейке, она все равно пытается от нее отклониться. Результат – испорченный материал и потраченное зря время.

Назначение направляющей шины для циркулярной пилы

Многие люди нашли выход из положения. Они закрепляют несколькими струбцинами планку по разметке. Для ручной циркулярной пилы подобный способ не подходит, потому что струбцины цепляют режущий инструмент.

Можно написать дополнительно несколько доводов в пользу применения направляющей шины:

Направляющая шина для циркулярной пилы своими руками

Главной целью является изготовление геометрически правильного инструмента своими руками. Все хотят сделать надежную и удобную шину , потратив малое количество времени.

Направляющая шина для дисковой пилы своими руками

Сделать хорошую направляющую шину из ламината, который является наиболее доступным и простым материалом, очень просто. Следует следовать следующей инструкции:

Применяя такую каретку, необходимо как можно дальше выдвинуть ее перед дисковой пилой. Выступ подошвы обязан на пару сантиметров заступать на самодельную шину. Нужно взять специальный диск для распила ламината и уже на месте отпилить края шин так, чтобы они полностью соответствовали разметке.

Подобное изделие совсем немного способно съесть глубину резки, но довольно удобное в работе и легко изготавливается своими руками.

Самодельная направляющая шина для дисковой пилы

Стоит рассмотреть в качестве основы для направляющей обычное правило для строительства. Идеально сможет подойти модель со специальными ручками, перемещающимися по маленькому желобку.

Процесс изготовления направляющей для дисковой пилы своими руками следующий:

Самодельная направляющая шина для ручной циркулярной пилы

Чтобы получить наиболее точный рез ручной циркуляркой, нужно выполнить очень важное условие . Край основы электрического инструмента, прилегающего к шине, обязан быть совершенно ровным. Заводские аппараты с литыми основаниями обладают подобным свойством с самого начала. Это невозможно сказать о дешевых моделях оснований. Стоит предложить дополнительный вариант шины под названием рельса.

Циркулярка способна передвигаться по ней, при этом не упираясь в направляющую шину. Заметно понижается усилие, которое нужно для толкания инструмента. Чтобы сделать рельсу, нужен профиль из алюминия. Надо взять несколько отрезков различного сечения. Маленький профиль необходимо вставить в большой отрезок.

Порядок сборки направляющей рельсы своими руками следующий:

вставляем меньший профиль в рельс и снимаем высоту оснований так, чтобы он располагался заподлицо;
закрепляем вырезанный профиль к основанию пилы параллельно режущему диску;
размещаем циркулярную пилу на самодельной каретке. Для этого в рельс вставляем профиль. Включаем пилу, отпиливаем лишнюю полоса по ширине.

Таким образом, довольно просто изготовить направляющую шину своими руками. Дополнительно смогут в этом помочь многочисленные видео и чертежи , которые можно найти в сети.

Обычно ручная дисковая пила бывает одним из первых приобретений домашнего мастера. Этот универсальный инструмент действительно незаменим и при строительстве дома, и при изготовлении мебели. Но если Вы потратите лишних полчаса на изготовление простых направляющих к ручной дисковой пиле, то работать будет легче и сподручнее.

Упор для поперечных резов

Это одно из наиболее простых и часто используемых приспособлений позволяет быстро и точно раскраивать длинномерные заготовки под углом 90° или 45°. Основание упора изготавливают из текстолита толщиной 3-5 мм или фанеры толщиной 8-10 мм. Опорные бруски сечением 20×20 мм могут быть буковыми или дубовыми. Бруски соединяют с основанием шурупами с потайными головками. При этом важно точно выдержать углы 90° и 45° между опорными брусками. При необходимости подобные упоры можно сделать и для других углов реза.

“Седло” для резки брусьев

Для раскроя большого числа одинаковых брусьев имеет смысл сделать специальное приспособление П-образной формы. Его прижимают к обрезаемому брусу как “седло”. “Упор-седло” состоит из трех деталей: спинки и двух боковин. Спинка – кусок доски толщиной 20-25 мм и шириной, равной сечению бруса. Боковины делают из текстолита (3-5 мм) или из фанеры (8-10 мм). Ширина боковин должна быть такой, чтобы обеспечивать опору кромке площадки пилы до входа пильного диска в древесину бруса.

Не снимая упора, можно точно отрезать толстый брус за два прохода – с одной и с другой стороны.

Кромочный упор

Чтобы сделать этот упор, потребуется значительное время и аккуратность. Но за счет большей длины опорной кромки

самодельная направляющая обеспечит более ровный рез, чем направляющие, которыми комплектуются пилы

. Основание упора и опорную планку вырезают из фанеры толщиной 12-15 мм. В основании выбирают пазы под направляющие шпонки, а также делают отверстие под пильный диск и сквозной паз под зажимной винт. Для изготовления кромки опорной планки, шпонок, реек крепления пилы применяют твердую древесину (бук, дуб). Клеевые соединения шпонок (в пазе) и кромки с опорной планкой, а также реек крепления пилы с основанием можно усилить небольшими шурупами с потайными головками.

Для удобства установки ширины реза на лицевую поверхность основания упора, вдоль сквозного паза целесообразно наклеить кусок ленты от старой рулетки.

Во избежание порчи рабочей поверхности верстака под обрабатываемую заготовку подкладывают отрезок доски.

Заготовка в качестве шаблона

При раскрое большого числа одинаковых деталей первую отрезанную деталь можно использовать в качестве шаблона. Для этого необходимо привернуть на ее конец в качестве упора планку, по ширине равную расстоянию от кромки опорной плиты пилы до пильного диска. С таким приспособлением Вы отрежете необходимое число заготовок – одинаковой длины, не тратя время на разметку каждой.

Приспособление для раскроя листового материала

Простейшее приспособление с направляющей рейкой-шиной позволяет быстро и аккуратно распилить листовой материал.

Это приспособление поможет при раскрое широких листовых материалов: фанеры, ДСП, столярной плиты. Его основой служит полоса фанеры толщиной 6-8 мм с направляющей рейкой-шиной. Длина полосы должна быть несколько больше ширины раскраиваемого листа. Рейку к основанию можно приклеить или прикрепить шурупами с потайными головками. Узкий край основания (слева от рейки) служит для прижима струбцинами, широкий край (образуется при первом резе) – для совмещения с линией разметки на заготовке.

Направляющая для дисковых пил в Украине. Цены на Направляющая для дисковых пил на Prom.ua

Алюминиевая направляющая шина для дисковой пилы Титан USSS140

На складе в г. Днепр

Доставка по Украине

по 2 059 грн

от 2 продавцов

2 125 грн

2 059 грн

Купить

Платформа направляюча для дискової пили, універсальна INTERTOOL HT-6075

На складе

Доставка по Украине

429 — 499 грн

от 19 продавцов

499 грн

Купить

RIMAX GROUP магазин техники для строительства, инструмента, садовой техники, сверла, буры и прочее

Направляющая для лобзика и дисковой пилы Line Master KWB

На складе в г. Винница

Доставка по Украине

222 грн

210.90 грн

Купить

🛠KWAT🛠

Платформа направляющяя для дисковой пилы, универсальная INTERTOOL HT-6075

На складе

Доставка по Украине

499 грн

Купить

Интернет магазин “Ключик”

Сектор направляющий для дисковой пилы Темп 2150

На складе в г. Киев

Доставка по Украине

150 грн

Купить

Service-plus

Сектор направляющий для дисковой пилы Ворскла 2000

На складе в г. Киев

Доставка по Украине

150 грн

Купить

Service-plus

Сектор направляющий для дисковой пилы Eurotec

На складе

Доставка по Украине

150 грн

Купить

Service-plus

Направляющая линейка для погружных дисковых пил Holzmann FS 1500

Доставка из г. Киев

4 580 — 4 710 грн

от 2 продавцов

4 710 грн

Купить

neo.in.ua

Шина направляющая универсальная 1250 мм, для направляющей платформы дисковой пилы INTERTOOL HT-6072

Доставка по Украине

979 грн

Купить

Интернет магазин “Ключик”

Направляющая линейка для погружных дисковых пил Holzmann FS 1500

Под заказ

Доставка по Украине

4 580 — 4 890 грн

от 2 продавцов

4 580 грн

Купить

Интернет-магазин “Megainstrument”

Алюминиевая направляющая шина для дисковой пилы Титан USSS140(1378445825)(101381452)

Доставка по Украине

2 367. 85 грн

2 059 грн

Купить

Интернет магазин “Домовичок”

Направляющая для дисковой пилы PPS7E Титан UUSSS070(1593938068)

Доставка по Украине

1 877.95 грн

1 633 грн

Купить

Интернет магазин “Домовичок”

Направляющая для дисковой пилы PPS7E Титан USSS140(1593938068)

Доставка по Украине

2 348.30 грн

2 042 грн

Купить

Интернет магазин “Домовичок”

Направляющая шина для дисковых пил Wolfcraft FKS 115

Доставка по Украине

2 700 грн

Купить

Tehnotools

Платформа направляюча для дискової пили, універсальна INTERTOOL HT-6075

Доставка из г. Борисполь

499 грн

449.10 грн

Купить

“Рулетка.NET” Интернет-магазин инструментов

Смотрите также

Сектор направляющий для дисковой пилы REBIR IE5107.(1733547590)

Доставка по Украине

254 грн

221 грн

Купить

Интернет магазин “Домовичок”

Алюминиевая Направляющая Шина (12 х 220 х 1400 мм) Для Дисковой Пилы YATO YT-82169

На складе

Доставка по Украине

по 3 740 грн

от 2 продавцов

3 740 грн

Купить

ООО “ВЕГА КОМФОРТ”

Набор из 6 отрезных кругов, дисковых пил HSS 22-50мм для дремеля гравера DL

Доставка по Украине

548. 02 грн

274.01 грн

Купить

Интернет-магазин Delery

Набор из 5 отрезных кругов, дисковых пил 25мм для дремеля гравера DL

Доставка по Украине

198.22 грн

99.11 грн

Купить

Интернет-магазин Delery

Набор из 6 отрезных кругов, дисковых пил HSS 22-50мм для дремеля гравера SP

Доставка по Украине

576 грн

288 грн

Купить

Shoppes

Набор из 5 отрезных кругов, дисковых пил 25мм для дремеля гравера SP

Доставка по Украине

226.20 грн

113.10 грн

Купить

Shoppes

Набор из 6 отрезных кругов, дисковых пил HSS 22-50мм для дремеля гравера DS

Доставка по Украине

555.02 грн

277.51 грн

Купить

Набор из 5 отрезных кругов, дисковых пил 25мм для дремеля гравера DS

Доставка по Украине

205.22 грн

102.61 грн

Купить

Rebir (запчасти) Сектор направляющий для дисковой пилы REBIR IE5107.

Доставка по Украине

218 грн

Купить

YurGen

Набор из 6 отрезных кругов, дисковых пил HSS 22-50мм для дремеля гравера CT

Доставка по Украине

576 грн

288 грн

Купить

Интернет-магазин Carty

Набор из 5 отрезных кругов, дисковых пил 25мм для дремеля гравера CT

Доставка по Украине

226. 20 грн

113.10 грн

Купить

Интернет-магазин Carty

Заточной станок для дисковых пил AL-FA ALS8

На складе

Доставка по Украине

2 929 грн

Купить

ST-market

Пила дискова з лазерною направляючою Craft-tec PXCS185 (1700Вт)

Доставка из г. Одесса

1 783 грн

Купить

TehProfi

Заточной станок для дисковых пил AL-FA ALS8

На складе

Доставка по Украине

2 929 грн

Купить

DimGazdu

Приспособление для циркулярной пилы – направляющая шина

Содержание

1 Приспособления для циркулярной пилы и их назначение
- 1.1 Упор для циркулярной пилы
- 1.2 Направляющие шины для дисковых пил
- 1.3 Подошва для циркулярной пилы
- 1.4 Параллельный упор для циркулярной пилы, выполненный своими руками
- 1.5 Направляющая шина для циркулярной пилы, изготовленная своими руками
- 1.6 Линейка для циркулярной пилы, сделанная своими руками
- 1. 7 Каретка для циркулярной пилы, выполненная своими руками

Возможность с уверенностью производить столярные работы на небольшом столе в ремонтной мастерской дадут различные приспособления. Облегчить фиксацию доски во время резки, обеспечить эффективную работу с кромками деталей, резку деталей по размеру – именно в этом и будет заключаться помощь вспомогательных устройств. Одним из наиболее насущных вопросов при работе с циркулярной пилой является вопрос раскроя доски или металла по прямой линии. В этом столяру помогут дополнительные приспособления, рассмотренные ниже.

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

Параллельный упор.
Направляющая шина для распиловки листовых заготовок.
Приспособление для перпендикулярного распила и торцевания.
Установочные бруски для точного размещения направляющей.
Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

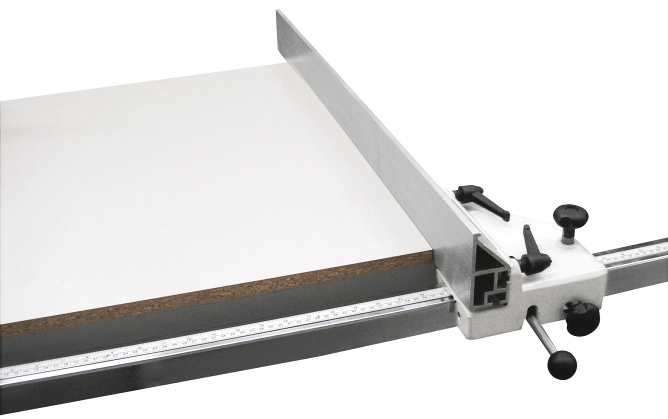

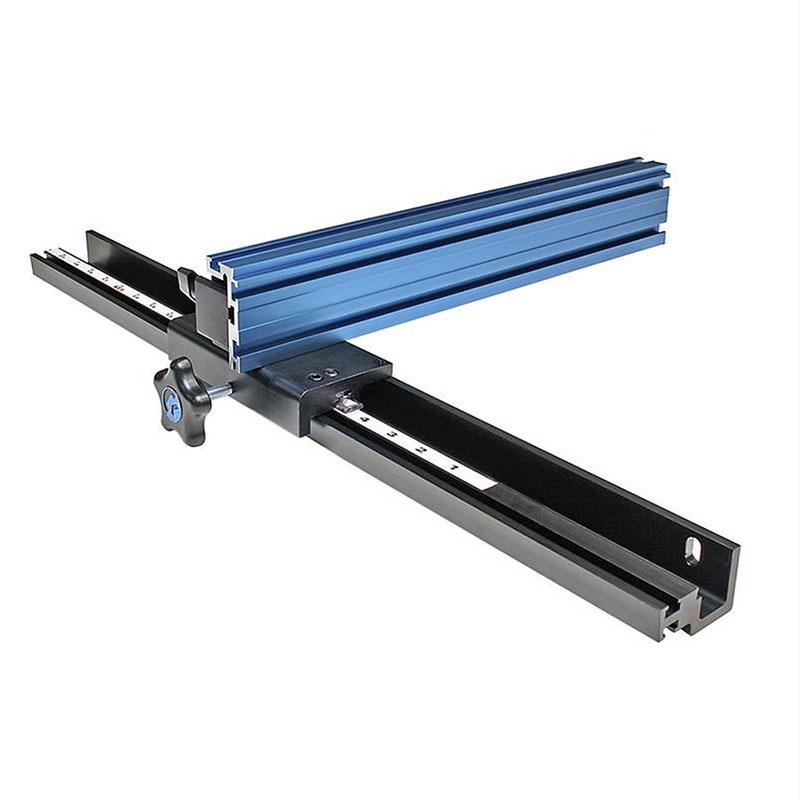

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

Зафиксировать упор на нужной ширине распила.
Закрепить заготовку.
Прижать кромку упора к доске и вести пилу вдоль заготовки.

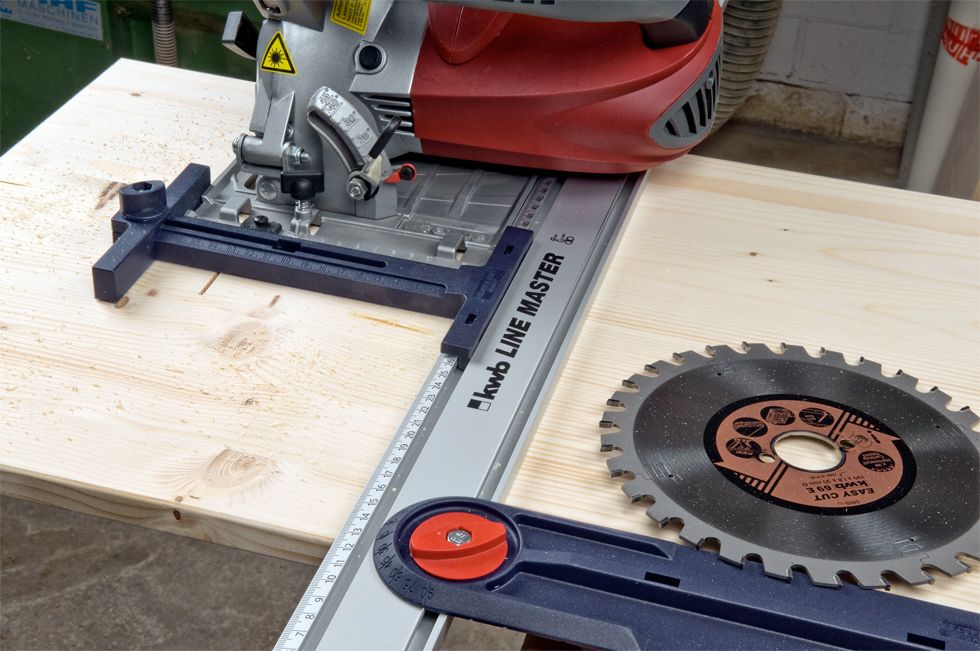

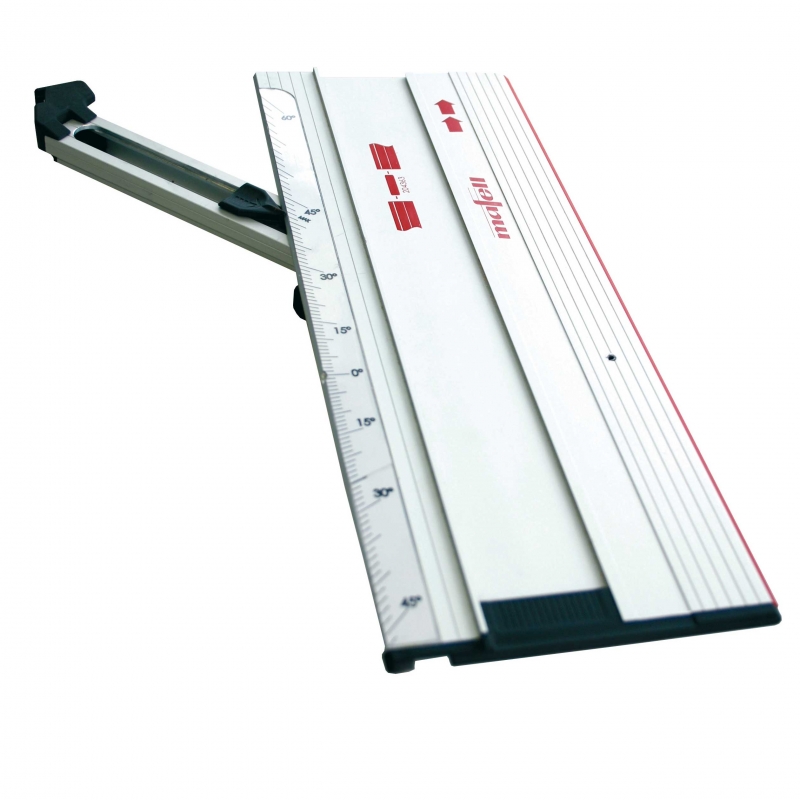

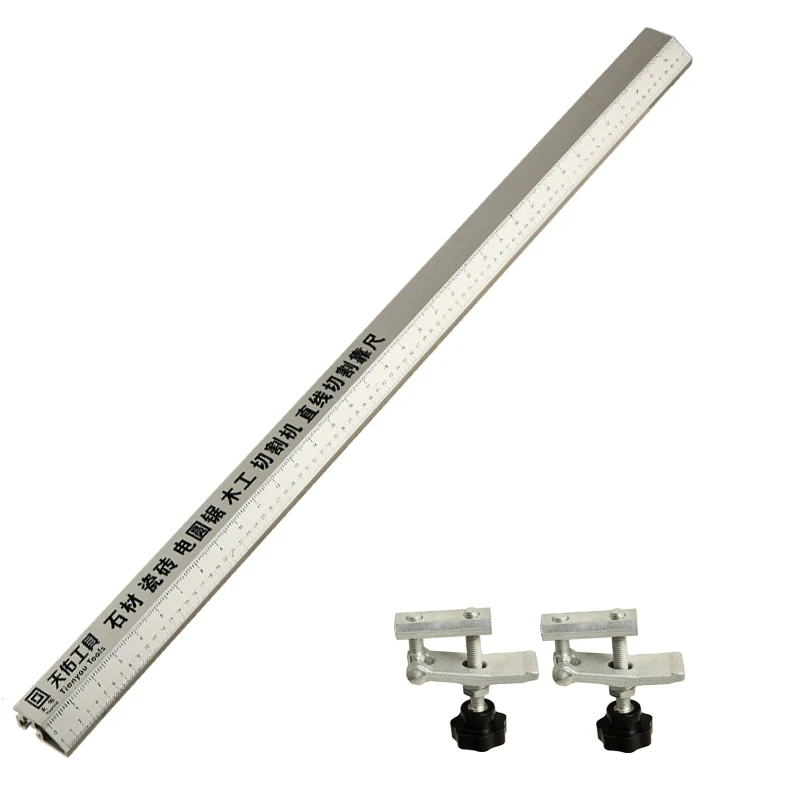

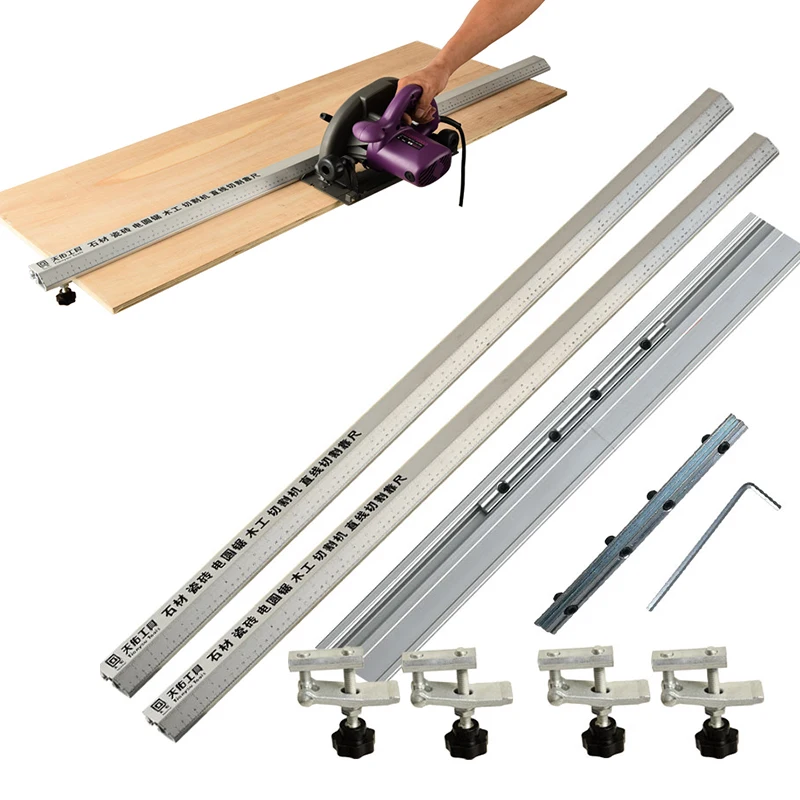

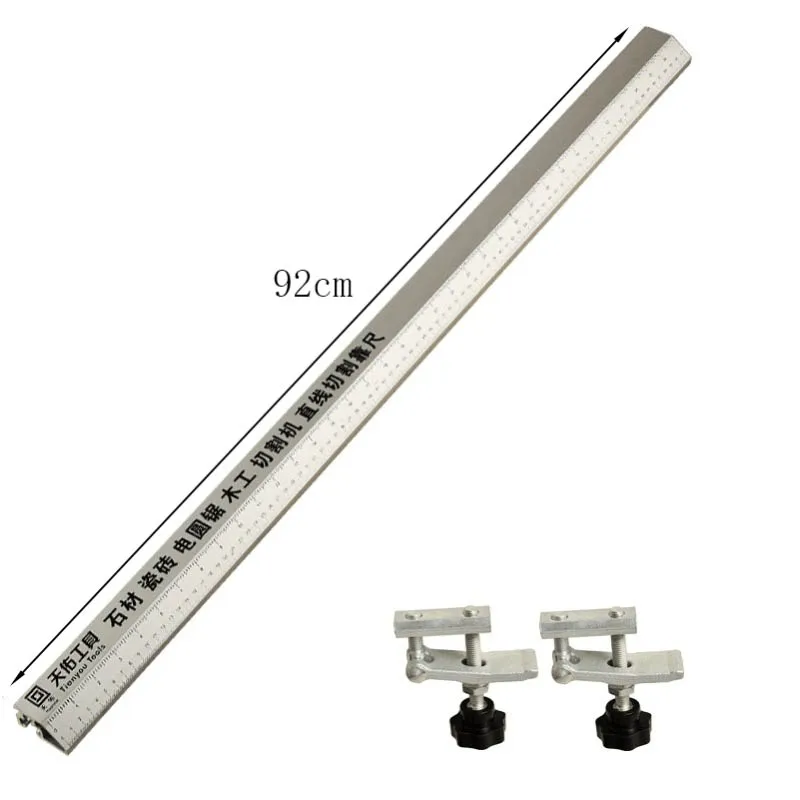

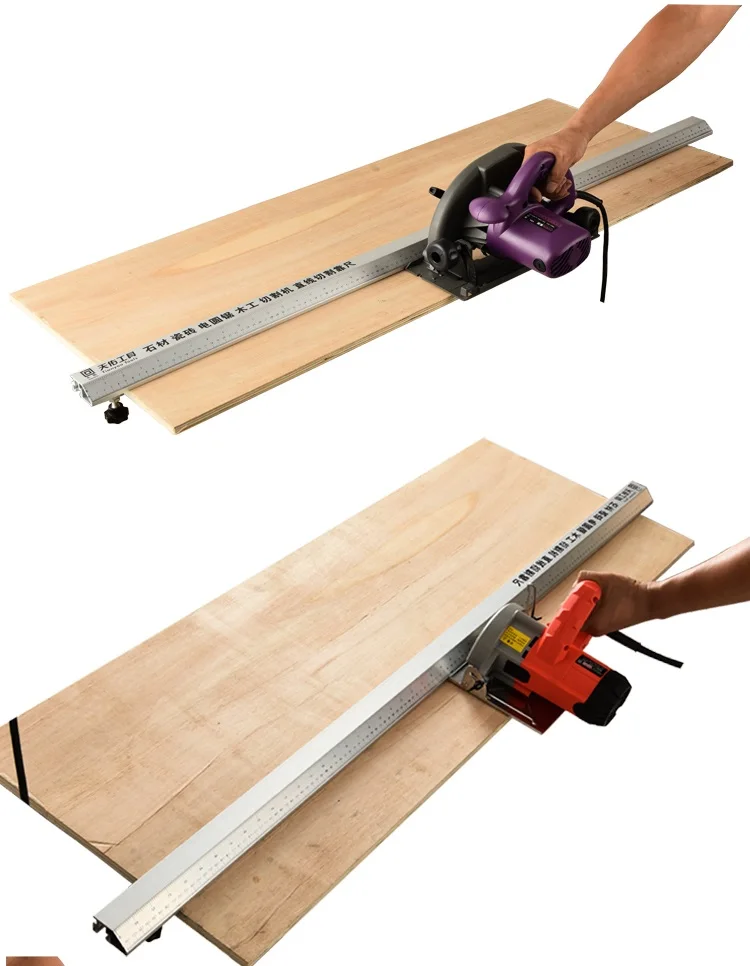

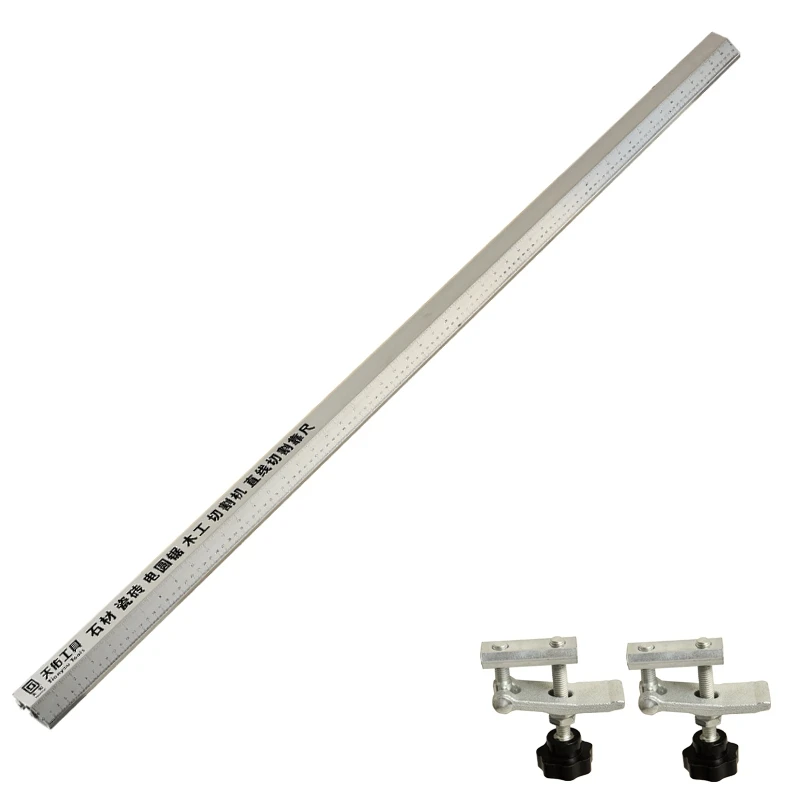

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

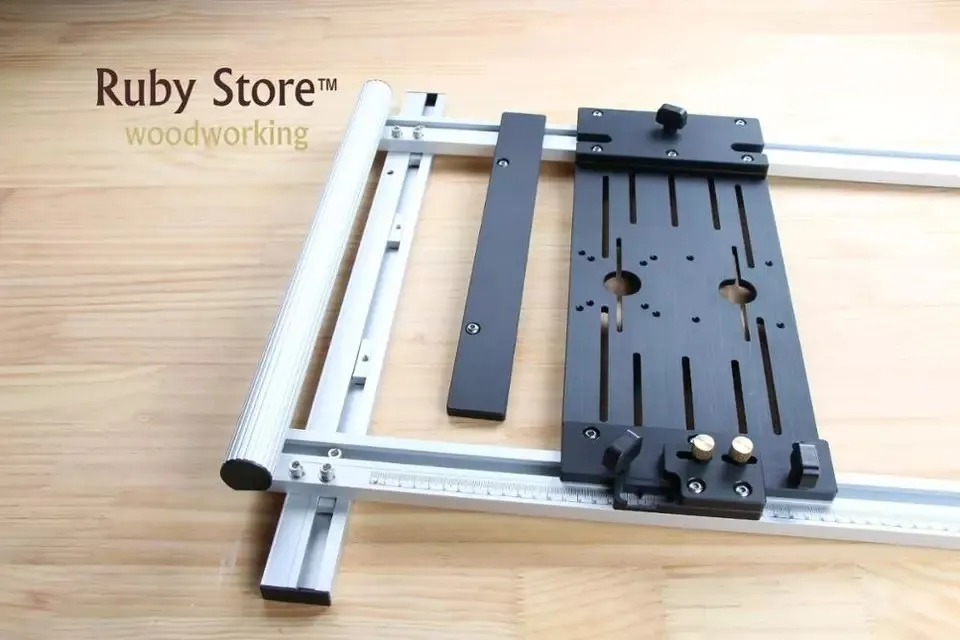

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

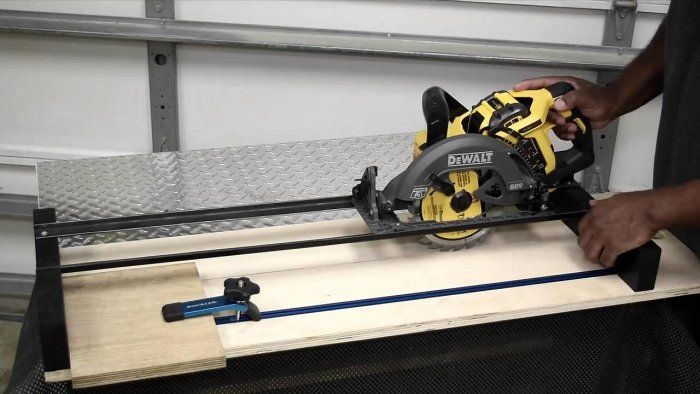

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

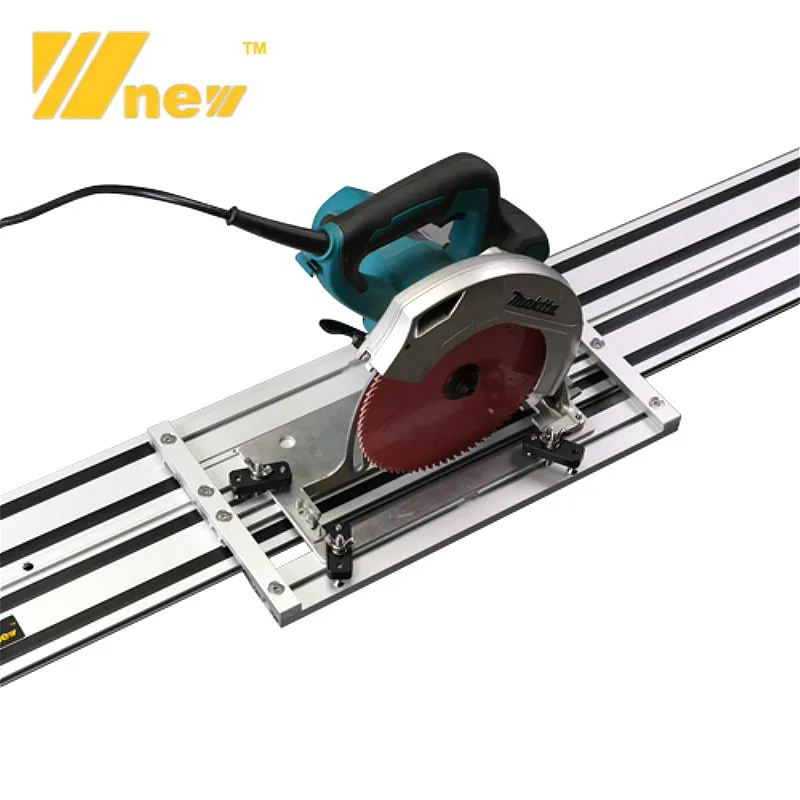

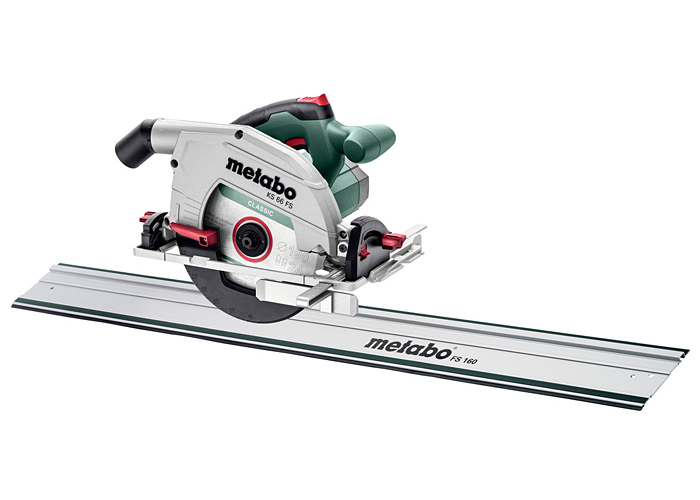

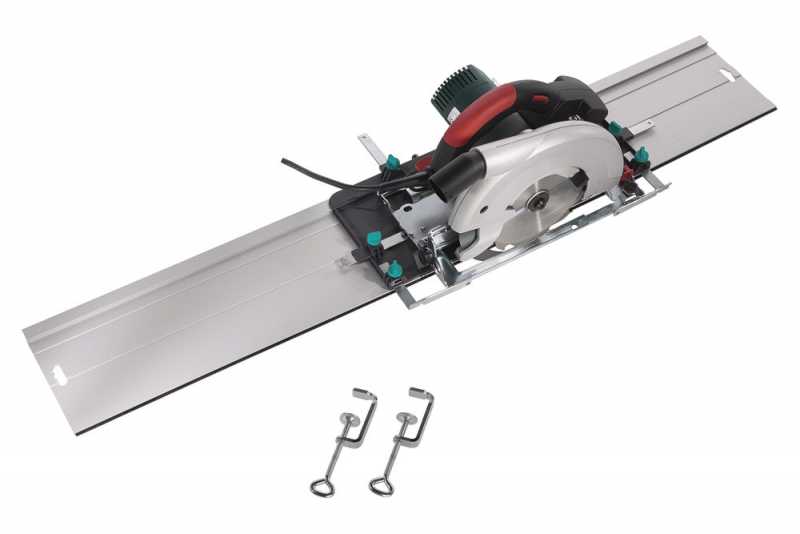

Направляющая Шина Для Дисковой Пилы Metabo

Направляющая линейка для дисковой пилы самостоятельно

Цена фирменной направляющей шины приближается к стоимости самой циркулярной пилы. Хотя ли нужен Этот расхожий слух девайс, с какой целью он применяется, как можно пренебречь шиной, сменять или сделать самостоятельно?

Предназначение

направляющей шины

Хоть какой, кто работал дисковой пилой, знает как трудно это сделать ровно. При всех стараниях направлять инструмент верно по разметке, он и дальше норовит съехать в сторону. По завершении порча материала и растрата времени.

Некие мастера адаптируются так: укрепляют парой струбцин планку по линейке. Но с ручной циркуляркой Этот расхожий слух способ неудобен — струбцины задевают за инструмент. Существует несколько резонов за внедрение направляющей шины:

используя правило, нужно постоянно подправлять его положение. Устанавливается оно с маленьким отступом от полосы распила, только тогда диск точно пройдет по полосы. Такой способ сойдет при единичных работах. Напротив нужно сделать огромное количество четких распилов — процесс муторный;
фирменная направляющая для циркулярной пилы сконструирована так, что ее край верно совпадает с линией распила. Мастеру необходимо только скооперировать эти две полосы и работать;
высококачественные шины дополнительно проклеены мягенькой лентой, предупреждающей скол материала, к примеру, МДФ как еще его называют ламината;
сразу пилить и смотреть за расположением правила неловко. Чуток передавил либо недожал — и материал испорчен. Работая с шиной нужно только двигать пилу вперед.

Продаются бывают огромное количество видов направляющих шин: универсальных либо специализированных под определенную модель иначе говоря производителя. Стоимость универсальных приспособлений, обычно, выше, чем специализированных. Потому наверное домашние мастера изготавливают шины своими силами.

Делаем шину самостоятельно

Основная задачка — это сделать в кустарных условиях геометрически четкое изделие, что тяжело. Охото сделать комфортное и надежное приспособление, затратив как в кинотеатре времени.

Как базы быть подойти: швеллер, уголок, труба прямоугольного сечения и кроме того ламинат. Из дерева и упрессованные направляющие имеют суровый недочет — они чувствительны к влаге.

Вариант 1

Направляющая шина из ламината — самого обычного и доступного материала.

Отрезаем два кусочка ламината схожей длины по линейке (к примеру, по 50 см).
Фрезеруем по одной кромке.
Шурупами прикрепляем к базе, изготовленной тоже из ламината.
Ширина паза выверяется с применением листа бумаги формата А4, с шириной примерно 0,11 мм: в устройство вставляется бумага и прикручивается.
К подошве дисковой пилы направляющая фиксируется в кустарных условиях через крепление для бокового упора. Конечно просверлить особое отверстие в корпусе, если не жаль и прошел срок гарантийной.
Во время работы с шиной ее следует очень выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько см заступать на направляющую. Сейчас возьмем диск для распиливания ламината на месте отпиливаем края направляющих, чтоб они совершенно совмещались с разметкой;

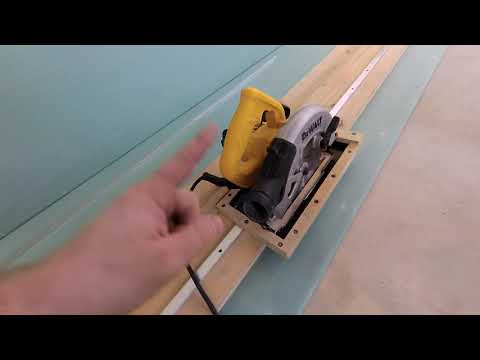

Направляющая

шина для дисковой пилы в кустарных условиях.

Будь вы столяр 80-го уровня с самыми прямыми в мировой экономике руками, все-равно не получите совершенно ровненький рез при.

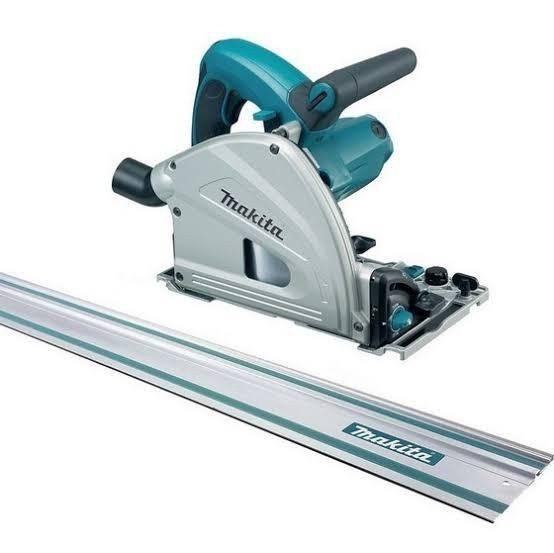

Makita, Festool и Рокит Направляющие шины. Лаконичный обзор сопоставление.

Направляющие шины Makita, Festool и Рокит. Лаконичный обзор сопоставление. Ссылка на Кривую шину Makita .

Такое устройство незначительно съедает глубину пропила (примерно на 1,5 см), зато оно хорошо подходит и просто делается самостоятельно.

Вариант 3.5

Сейчас в роли базы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

Снимаем ручки, заместо их подбираем мягко фиксирующиеся струбцины с пружинными ручками. Бывают модели со съемной верхней частью — они в это время подходят. Сняв ее, струбцина при помощи переходника фиксируется на правиле.
Переходники придется сделать без помощи других из полипропилена на фрезерном станке. В конечном итоге, обязаны быть получиться детали, в разрезе напоминающие буковку «Т», они плотно вставляются в паз для ручек.
В «ножке» переходников проделываем отверстия на винты прикручиваем струбцины.
Направляющая укладывается на лист материала пазом вниз и струбцинами снизу накрепко прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение при работе только одно — длина правила, потому необходимо брать самое длинноватое.

Вариант 3

Для получения четкого реза дисковой пилой нужно одно принципиальное условие: край основания инструмента, который прилегает к направляющей, обязан быть совершенно ровненьким.

Проф агрегаты с литыми подошвами владеют этим свойством по определению. Чего нельзя сказать о дешевых штампованных основаниях. Потому предлагаем вариант направляющей — рельса.

Инструмент будет передвигаться по ней, не упираясь в направляющую рейку. Заодно существенно снижая усилие, нужное для толкания ручной пилы.

Для рельсы подойдет дюралевый П-образный профиль. Нужны два отрезка различного сечения. Наименьший профиль должен вставляться в больший без зазора, увы передвигаться свободно.

Сейчас конечно собирать своими силами направляющую рельсу:

Берем фанеру №3 и винтами прикрепляем направляющую большего поперечника. Головки шурупов и винтов стачиваем, чтоб упрятать их заподлицо.
Плотно приставляем с 2-ух сторон направляющей по полосе фанеры №10 и также крепим на шурупы. Заместо фанеры используются ДСП.

Отпиливаем излишние кусочки по ширине и рельса готова к использованию.

Сейчас следует приготовить ручную пилу:

Вставляем небольшой профиль в рельсу и снимаем высоту «ножек», чтоб он укладывался заподлицо.
Фиксируем купированный профиль к подошве пилы параллельно пильному диску. Для этой цели вам используем пару винтов-барашков М4. Если платформа дискового инструмента высококачественная и ровненькая, есть вариант придерживаться ее края.
Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
Сейчас для безупречного реза нужно наложить кромку шины на разметку и прикрепить направляющую струбцинами. Основная фишка конструкции — рельса. При использовании таковой шиной пила двигается плавненько, не болтается, подается просто и с ювелирной точностью разрезает.

Видеоклипы показывают заводские и самодельные направляющие шины:

Источник

разновидности, их плюсы и минусы

Каждый человек, который хотя бы один раз пользовался циркуляркой, знает, насколько сложно делать ровный рез. Чтобы хоть как-то упростить эту задачу, некоторые пользуются специальной направляющей. Эта конструкция поможет делать идеально ровные разрезы. Создается направляющая для циркулярной пилы своими руками.

Содержание

Направляющая шина — что это
Функции направляющих шин
Достоинства самодельной направляющей шины
Требуемые материалы и инструменты
Подробная инструкция для изготовления
- Из фанеры
- Шина из алюминиевого профиля
- Другие разновидности
Дополнительные функции направляющей шины
Как правильно отрегулировать
Полезные советы

Циркулярка часто используется в домашнем хозяйстве для распила дерева

Направляющая шина — что это

Прежде чем самостоятельно создать такую конструкцию, необходимо ознакомиться с ее основными особенностями.

Направляющей шиной называют специальную рельсу, которая отвечает за скольжение пилы вперед и назад. При этом она ограничивает движение инструмента и поэтому его нельзя будет направить влево или вправо.

Используется данное устройство не только для обеспечения ровного реза. Также оно помогает уменьшить число сколов в местах, где соприкасалась пила с распиливаемой древесиной.

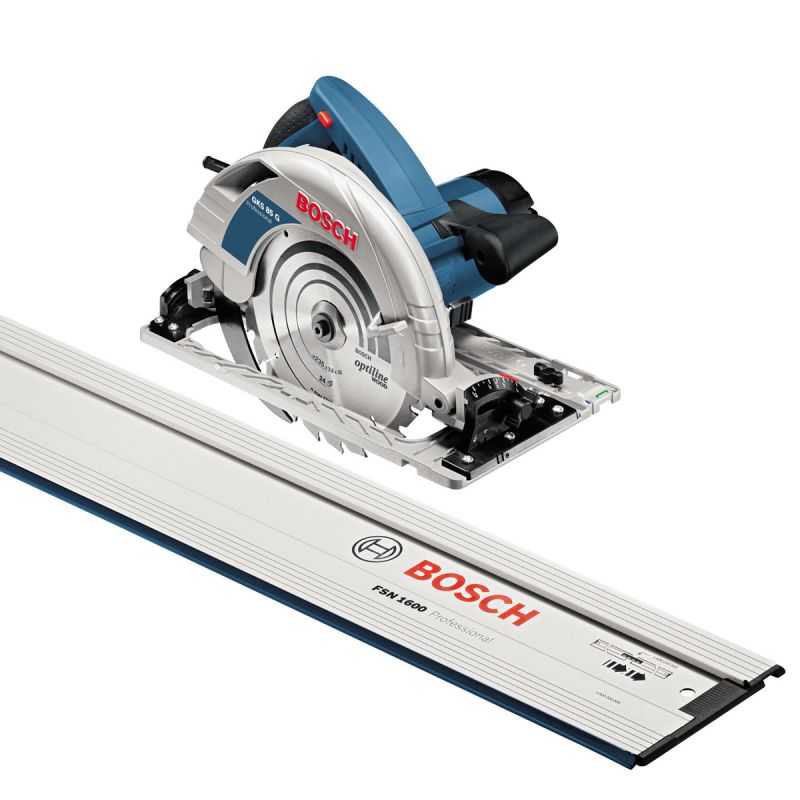

Дополнительная информация! Иногда направляющие входят в комплектацию циркулярных пил от Бош и Интерскол.

Функции направляющих шин

Есть несколько основных функций, которые выполняют эти конструкции:

повышение точности при распиливании больших материалов;
улучшение качества при создании криволинейного реза;
упрощение создания деталей в соответствии с определенным стандартом;
возможность изготовления нескольких деталей по одному шаблону;
повышение безопасности при использовании циркулярных пил.

Также при помощи направляющих удастся делать раскрои с высокой точностью.

Достоинства самодельной направляющей шины

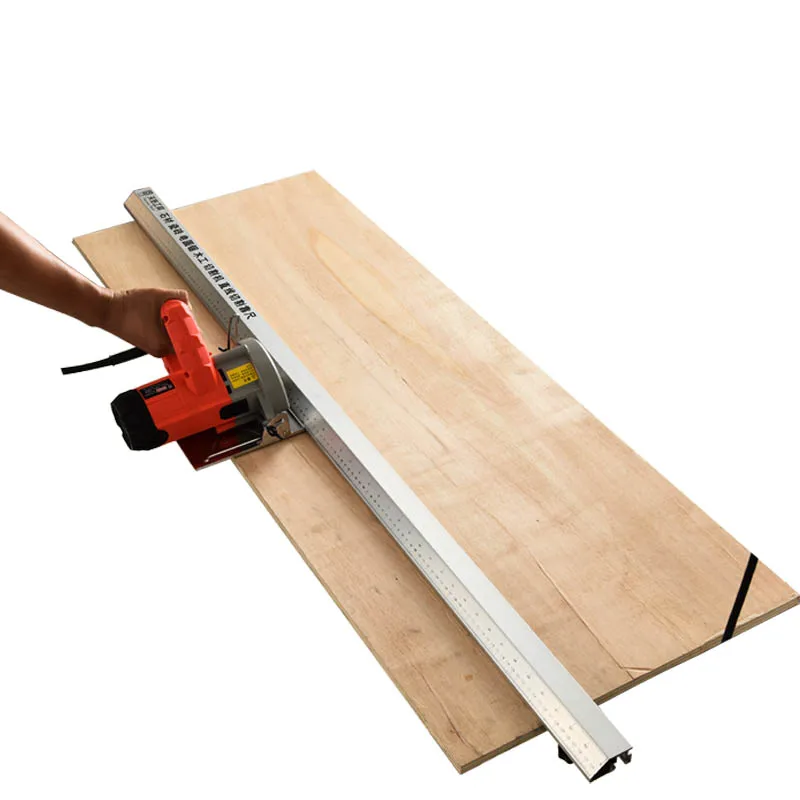

Направляющая позволяет делать ровные разрезы

Многие считают, что шины самоделки не имеют преимуществ. Однако на самом деле они обладают целым рядом достоинств:

простота использования;
многократное применение;
долговечность;
универсальность.

Есть у самодельных конструкций и свои недостатки. Главный минус заключается в том, что сделать их непросто. Поэтому чтобы не возникало проблем, необходимо заранее разобраться, как сделать направляющие для циркулярки своими руками.

Требуемые материалы и инструменты

Прежде чем приступить к изготовлению конструкции, необходимо ознакомиться с перечнем необходимых инструментов и материалов:

деревянные заготовки: плиты, фанера, ламинат;
бруски из дерева толщиной от 10 см;
саморезы, шурупы, болты или гайки;
дрель со сверлами;
отвертки или шуруповерт.

Дополнительная информация! Вышеперечисленные инструменты необходимо подготовить заранее, чтобы они были под рукой во время создания направляющей.

Подробная инструкция для изготовления

Чтобы сделать шину для циркулярки самому, необходимо заранее ознакомиться с основными правилами ее изготовления.

Из фанеры

Фанера часто используется при создании шины

Конструкция из фанеры изготавливается в несколько последовательных шагов:

Отключить дисковую пилу от источника электроэнергии.
Измерить расстояние от диска пилы до паза, который находится на опорной платформе.
Обрезать фанерную полоску таким образом, чтобы ее ширина была на миллиметр меньше расстояния, полученного в прошлом пункте.
Закрепить полосу к широкому фанерному отрезку.
Вторую полосу прикрепить параллельно к основанию инструмента.

Важно! Прежде чем самостоятельно делать направляющую, необходимо создать чертеж с точными расчетами.

Шина из алюминиевого профиля

Некоторым людям хочется сделать более прочную и качественную конструкцию. Для этого они используют алюминиевый профиль. Единственное серьезное отличие таких изделий от фанерных заключается в том, что в направляющий зазор устанавливается П-образный профиль из алюминия. С его помощью удается в разы повысить жесткость всей конструкции. Благодаря этому увеличивается и точность среза.

При создании алюминиевых шин в качестве ограничителей часто используется толстая фанера. Однако вместо нее лучше установить несколько пластин из фторопласта. Этот материал более эффективен, так как у него низкий коэффициент трения.

Другие разновидности

Строительное правило часто используется в качестве направляющей

Сделать направляющую шину для дисковой пилы своими руками можно из рельсового стусла. Чаще всего это приспособление используется при поперечном срезе материалов. Оно состоит из двух уголков, которые параллельно соединены друг с другом. Их концы должны быть прикреплены к железному или фанерному основанию.

Если рельсовое стусло будет использоваться в циркулярной пиле, прикреплять его надо при помощи металлических шпилек или болтов. Устанавливать конструкцию надо повыше, чтобы она не соприкасалась с рабочей поверхностью.

Дополнительная информация! Некоторые в качестве направляющей шины используют линейку из строительного правила. Однако такая конструкция не очень удобна, так как ее надо настраивать перед каждым использованием.

Дополнительные функции направляющей шины

Используя направляющую шину, повредить распиливаемый материал крайне сложно

Подобные конструкции имеют ряд дополнительных функций, с которыми надо ознакомиться перед использованием самодельной шины для ручной циркулярной пилы:

защищает распиливаемый материал от повреждений;
позволяет отрегулировать точную длину разреза;
в разы ускоряет процесс распиливания древесины;
надежно фиксирует древесину на рабочей поверхности.

Дополнительная информация! Вышеперечисленными дополнительными функциями могут похвастаться как фирменные направляющие, так и самодельные конструкции.

Как правильно отрегулировать

Прежде чем начать работать, необходимо правильно отрегулировать конструкцию. Придется самостоятельно выбирать оптимальное место расположения и точку для дальнейшей фиксации.

Необходимо располагать устройство таким образом, чтобы его край ложился к линии разреза ровно и без перекосов. После этого надо отрегулировать размещение пильного диска. Его необходимо оторвать от кожуха и перпендикулярно выровнять относительно режущей линии.

Когда диск и направляющие будут отрегулированы, конструкция фиксируется прижимками. Это делается, чтобы минимизировать колебания, которые могут появиться во время работы пилы.

Важно! Чтобы распиливать древесину под углом 45 градусов, понадобится отрегулировать циркулярку или же настроить угол наклона на самой шине. Делать это надо очень внимательно, чтобы не допустить ошибок во время регулировки наклона.

Полезные советы

Шаблоны-заготовки в разы упрощают работу

Есть несколько полезных рекомендаций, которые помогут новичкам пользоваться циркуляркой с направляющей:

Необходимо использовать специальные шаблоны-заготовки. С их помощью удастся быстро делать одинаковые детали.
Перед началом работы надо заранее все отрегулировать и настроить. Только на правильно настроенном инструменте удастся качественно резать древесину.
Не стоит работать за циркулярной пилой слишком долго. Инструмент надо периодически отключать, чтобы он не перегревался.

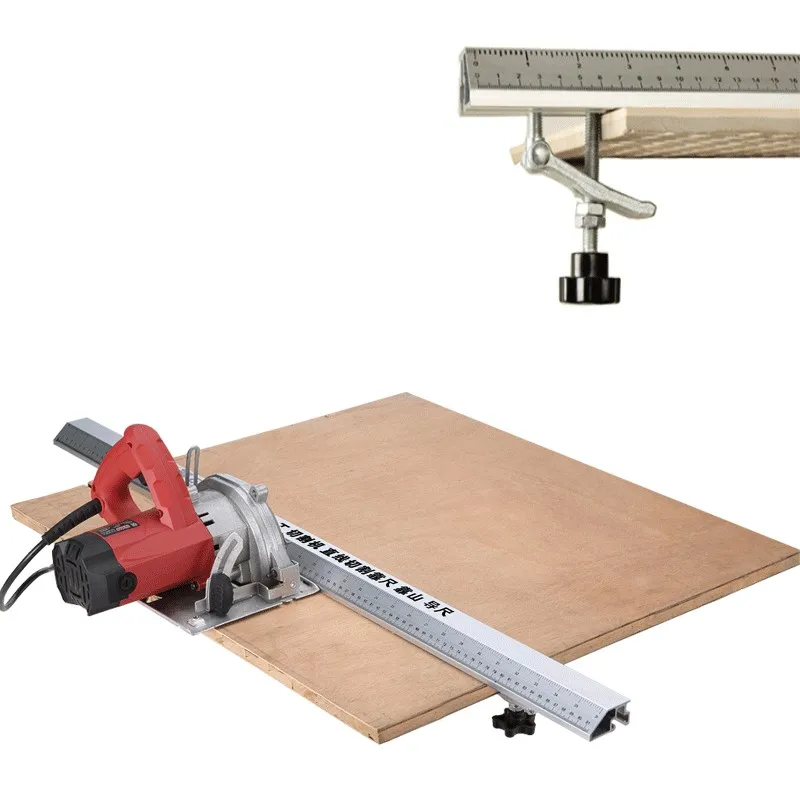

Нужно надежно прикрепить шину. Нельзя, чтобы она скользила по рабочей поверхности. В качестве креплений можно использовать болты или шурупы.
Если во время распиливания циркулярка начала резко сбрасывать обороты, ее надо отключить. Такое часто случается, когда инструмент долгое время беспрерывно работает и начинает перегреваться.

Важно! Если понадобилось выпиливать ровный срез, надо обязательно использовать направляющию. Без нее сделать это довольно сложно.

Циркулярная пила — незаменимый инструмент, который позволяет быстро нарезать изделия из дерева. Люди, которые хотят выполнять работу качественно, должны пользоваться специальными направляющими. Такие конструкции можно приобрести или сделать самостоятельно.

Направляющие шины для ручной дисковой пилы в Челябинске: 1333-товара: бесплатная доставка, скидка-47% [перейти]

Партнерская программаПомощь

Челябинск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Вода, газ и тепло

Промышленность

Торговля и склад

Все категории

ВходИзбранное

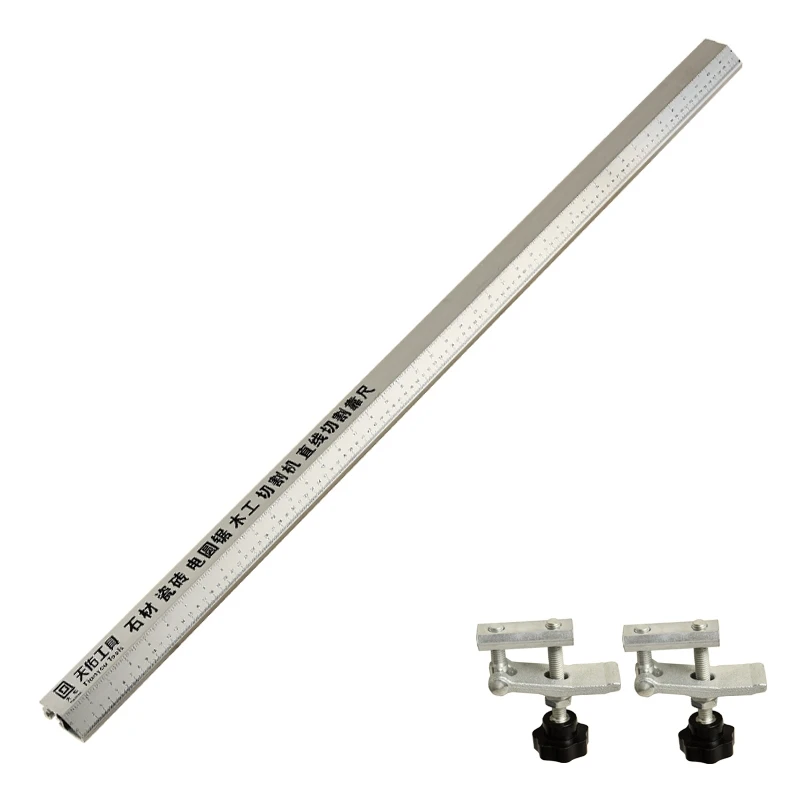

Направляющие шины для ручной дисковой пилы

regmarkets.ru/listpreview/idata2/f3/c7/f3c7b68b0a25f9622c8aa4ad4ad66073.jpg”>

4 940

6422

Высокоточная направляющая шина 1,4 м AMS MR для погружных/дисковых пил Makita Тип: Направляющая для
