Что такое направляющая для дрели, как сделать вертикальный держатель

Чтобы получить отверстие с минимумом заусенцев и строго вертикальными стенками, требуется качественный инструмент, но результат зависит не от одного его и навыков работника. Облегчить процесс вертикального сверления поможет направляющая для дрели, жестко фиксирующая инструмент и меняющая его позицию исключительно в заданном диапазоне. Держатель дрели для вертикального сверления заметно расширит функционал, причем сделать это приспособление для дрели совсем несложно своими руками. Размещение инструмента на стойке, которая может быть поворотной, позволит превратить обыкновенную дрель в сверлильный станок, на котором выполняется широкий круг технологических операций.

Конструкция

Приспособление состоит из частей, соединенных винтами. Нижняя часть играет роль опоры. На этой металлической платформе стабильно удерживается верхняя конструкция и сама дрель. С помощь винтов в опоре обеспечивается фиксация стойки на рабочем столе. Штанга перпендикулярна ему. На стойке сверху есть оснастка для фиксации неподвижного кронштейна, чьи зажимные фланцы надежно крепят инструмент. Приспособление имеет приводную ручку, осуществляющую опускание и подъем несущего кронштейна. Дополнительно стойки могут иметь ограничители глубины сверления и тиски.

Основные характеристики

Главные параметра выбора стойки такие:

  • Рабочая длина, по которой перемещается инструмент.
  • Диаметр фиксирующего фланца.

Диаметр задает размеры длины дрели, которую можно зажать на стойке. Стандартный диапазон — 45−65 мм, но есть специализированные фланцы и адаптеры, которые позволяют расширить данный коридор. Крепежная оснастка чаще рассчитывается на работу с определенным инструментом.

Рабочая длина определяет ход перемещения. Если у приспособления большой диапазон перемещения, это позволяет сверлить крупные заготовки. Стандартный ход составляет 20−30 см, но у профессиональных стоек эта величина доходит до 50 см.

Как сделать стойку дома

Составными частями могут служить компоненты вышедших из строя станков, строительных монтажных профилей, сварочного оборудования. Первой изготавливается функциональная часть с полозьями для перемещения дрели. Использоваться может фурнитура мебели. Затем изготавливается платформа, которая делается из отрезка трубы, к примеру, на нее становится база с полозьями. Фиксировать рельсы можно на деревянную доску, которая затем прикручивается к трубе метизами или зажимается скобами.

К монтажному столу трубу желательно крепить «на века», так как разборная конструкция ненадежна. Фиксация на толстую металлическую пластину осуществляется с помощью саморезов или сварки. Вместо направляющего рычага самодельные стойки имеют, как правило, выдающуюся вверх ручку-толкатель, подающую платформу с закрепленным инструментом напрямую.

Достоинства и недостатки

Наиболее значимые плюсы самодельной стойки:

  • Изготовление обходится гораздо дешевле покупки серийной модели.
  • Материал изготовления — хлам, по сути.
  • Легкость нахождения чертежей и обучающего видео.
  • Возможность создания варианта конструкции с улучшенными характеристиками.

Недостатки такие:

  • Для изготовления некоторых деталей стоек, нужны токарные станки, сварочное и прочее оборудование.
  • По причине не идеально качественной подгонки конструктивных элементов часто возникает люфт, что плохо для точности обработки с помощью приспособления.
  • Ограниченные функциональные возможности. С самодельной стойкой не удастся, например, сделать отверстия под углом.

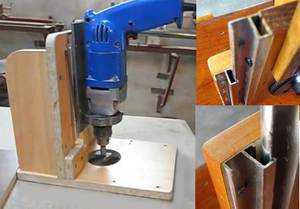

Стойка из дерева

Понадобится:

  • Доски минимум 20-миллиметровой толщины.
  • Маленький ящик с мебельными направляющими.
  • Стержень с резьбой для подвижной части.
  • Пара десятков коротких и около трех десятков длинных шурупов.
  • Столярный клей.
  • Пила.
  • Струбцина.
  • Дрель.
  • Отвертка.
  • Наждачная бумага.

Стойка из металла

Основные конструктивные части:

  • Несущая станина с прикрепленными к ней элементами станка.
  • Стойки.
  • Ручки.
  • Дополнительные узлы, которые делают приставку для дрели функциональнее.

Самодельная стойка — устройство легкое в монтаже, и за счет его оснащения дополнительными узлами превращается в универсальное оборудование, при помощи которого выполняются разные технологические операции.

Станина

Этот элемент изготавливается из металлического 10-миллиметрового или из деревянного 20-миллиметрового листа. Массивность зависит от мощности дрели, а габариты — от специфики предполагаемых работ. Рекомендации по выбору габаритов будут следующими:

  • Станки для вертикального сверления — 500×500 мм.
  • Для разных технологических операций — 500×1000 мм.

Устойчивость стойки на станине обеспечивает подпорка. Фиксируются эти конструктивные элементы с помощью винтов.

Стойку, на которой будут направляющие, тоже можно сделать из деревянной или металлической плиты. Кроме направляющих в вертикальной плоскости на стойке монтируется зажим, с помощью которого инструмент фиксируется на ней.

Порядок сборки таков:

  • На подставке-станине фиксируется подпорка.
  • На основании винтовыми соединениями закрепляется стойка, которую соединяют затем с подпоркой.
  • На стойке фиксируются направляющие, чью роль могут выполнять телескопические мебельные устройства.
  • На подвижной части направляющих монтируется каретка, где размещается крепление для фиксации инструмента.

Подбирая направляющие, проверьте их на наличие поперечного люфта.

Длина каретки, также металлической или деревянной, зависит от размеров вашей дрели. Этот конструктивный узел, которым оснащается мобильная стойка, может выполняться в следующих двух вариантах:

  • С закреплением дрели хомутами. Используемые хомуты продеваются в отверстия, которые были предварительно просверлены в каретке. Зажим инструмента и надежная его фиксация на каретке обеспечивается благодаря затяжке хомутов.
  • С использованием специальной колодки — кронштейна, где закрепляется дрель. Изготавливается он из деревянной плиты, крепящейся к каретке под 90 ° на металлических уголках. Для фиксации в колодке высверливается отверстие, чей диаметр на 0,5 мм меньше сечения инструмента, и делается прорезь, чтобы инструмент вошел в посадочное отверстие.

Отверстие в колодке для установки дрели выполняется по такому алгоритму:

  • На поверхности колодки чертится круг, соответствующий диаметром устанавливаемой дрели.
  • Во внутренней части окружности, по ограничивающей ее линии, высверливаются отверстия небольшого диаметра.
  • Перегородки, образовавшиеся между просверленными отверстиями, прорезаются ножовкой или иным подходящим инструментом.
  • Края отверстия обрабатываются напильником или надфилем полукруглой формы рабочей поверхности.

Механизм перемещения дрели вертикально

Конструктивные элементы узла:

  • Рукоятка, с помощью которой каретка с закрепленной на ней дрелью подводится к поверхности обрабатываемой детали.
  • Пружина, возвращающая каретку с инструментом в исходное положение.

Механизм можно сделать с использованием двух конструктивных схем:

  • Пружину соединяется с ручкой станка.
  • Пружины располагаются в пазах в нижней части каретки.

Первый вариант предполагает следующую схему выполнения:

  • На стойке станка винтами фиксируются две металлические пластины, а между ними устанавливают ось, где и размещается ручка.
  • На другой стороне стойки устанавливаются пластины и ось, на которой фиксируется один конец пружины, второй конец соединяется с рукояткой.
  • Штифт, с помощью которого ручка соединяется с кареткой, располагается в продольном пазу каретки.

Если пружины расположены в нижней части возвратного механизма, рукоятка тоже фиксируется с помощью двух пластин и оси, которая обеспечивает ее движение. Пружины при этой схеме располагаются в нижней части пазов направляющих, дорабатывающихся с помощь металлических уголков, которые ограничивают их перемещение.

Принцип работы сверлильного станка, где пружины расположены внизу каретки, довольно прост: опускаясь вниз при сверлении, каретка с закрепленным на ней инструментом давит на пружины и сжимает их; после прекращения этого механического воздействия пружины разжимаются и поднимают каретку с дрелью в исходное положение.

Дополнительное оснащение станка

Дополнительные приставки позволят использовать станок для сверления отверстий под углом и выполнять несложные токарные и фрезерные технологические операции.

Для выполнения на данном оборудовании фрезерных работ, нужно обеспечить горизонтальное перемещение обрабатываемой детали, для чего используется подвижный горизонтальный стол с тисками для фиксации обрабатываемой детали. Наилучшим приводом этого стола будет винтовая передача, которая в движение приводится рукояткой.

С помощью самодельного сверлильного станка, где роль рабочей головки выполняет ручная дрель, сверлятся отверстия под углом, если станок оснащен поворотной пластиной с отверстиями по дуге. На этой пластине, способной вращаться на оси, которая закреплена на стойке станка, расположена каретка и дрель. Отверстия на поворотной пластине выполнены под углами 30°, 45° и 60°. Порядок изготовления механизма:

  • В стойке станка и поворотной пластине по центру высверливается отверстие для оси.
  • С помощью транспортира на поворотной пластине намечаются оси отверстий, расположенных под самыми распространенными углами, и просверливаются отверстия.
  • С использованием осевых отверстий на стойке и пластине совмещаются два этих элемента и фиксируются болтами.
  • На стойке просверливаются три отверстия для фиксации поворотной пластины штифтами.

Поворотная пластина поворачивается на нужный угол с закрепленным на ней инструментом и фиксируется тремя штифтами, соединяющими неподвижную и поворотную часть стойки.

Станки с поворотной пластиной могут использовать и для выполнения нехитрых токарных работ. Для этих операций дрель с помощью поворотной пластины располагается горизонтально.

Подводя итоги

Учтите, что у полноценной станины надежное сопряжение функциональной и несущей части. Вертикальное приспособление контролируется оператором и не гарантирует само по себе точности сверления. Оно лишь позволяет свести к минимуму вибрации и устранить погрешности, допускаемые при ручном сверлении. Особенно важно контролировать самодельные стойки, в конструкции практически не обходится без больших люфтов и зазоров, которые влияют на точность подачи сверла.

tokar.guru

покупка и сверление отверстий с помощью стойки-зажима

Приветствую всех любителей мастерить что-то своими руками! Сегодня я хочу немного отступить от темы фонариков (почти) и рассказать вам о такой удобной штуке, как направляющая для дрели. Данный вариант направляющей особенно интересен тем, что в ней можно менять угол сверления. Всем заинтересованным — добро пожаловать под кат)

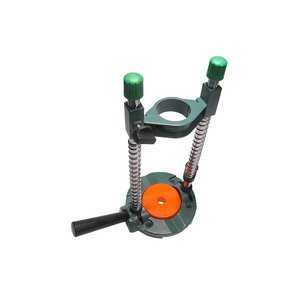

Направляющая или стойка

Начну, пожалуй, с традиционных философских размышлений на тему смысла жизни. Многие знают, что я занимаюсь модингом фонарей, и для удобства сверления отверстий во всяких кастомных пилюлях я давно мечтал заиметь стойку для дрели. Пробежавшись по оффлайновым магазинам, я впал в уныние от цен и пошел искать утешение на али. Тут стоит сказать, что до этого момента я не знал о существовании направляющих, думая, что стойка для дрели — венец творения инженеров среди подобного рода устройств. Увидев направляющую с изменяемым углом по цене сильно дешевле нормальной стойки, я, посовещавшись с земноводным, решил раскошелиться… Плюсы такого решения по сравнению с обычной стойкой очевидны:
+ Угол сверления можно менять
+ Дрель можно не затягивать
+ Направляющая легко разбирается/собирается и занимает мало места. В квартире это особенно актуально
+ Высокая портабельность: направляющей можно дырявить и стены, и потолок, и все что угодно
Но есть и минусы:
— Сверлить стойкой удобнее, при использовании направляющей нажимать нужно на всю дрель
— Точность ниже

Характеристики

  • Высота — 213 мм
  • Глубина сверления — 160 мм
  • Диаметр зажимного отверстия для дрели — 43 мм
  • Диаметр отверстия сверления — 15 мм, 75 мм
  • Вес — 1.17 кг

Внешний вид

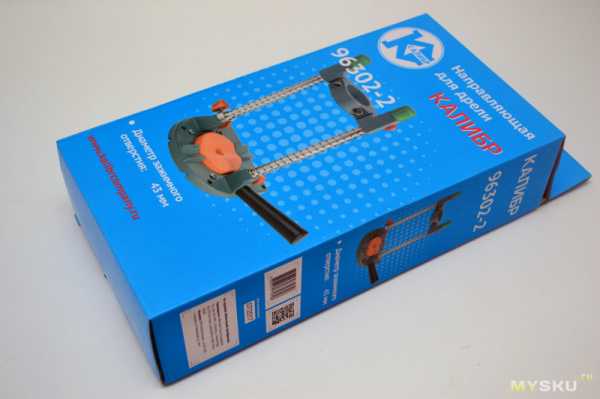

То, что продавец российский, я заметил еще на этапе оформления заказа. Доставка побила мой личный рекорд, курьер CDEK вручил мне посылку спустя 3(!) дня после заказа! Надписи на упаковке полностью на русском языке:


Произведено, разумеется, в Китае:

Внутри находится компактно сложенная с помощью хомутов направляющая в разобранном виде:

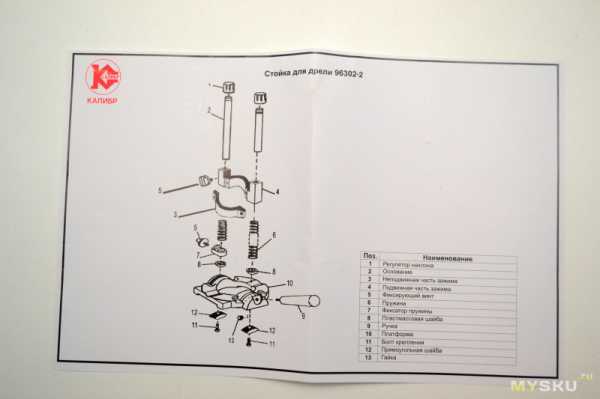

И схема на русском:

Три отдельные части: штанги направляющей в сборе, основание с ручкой и пластиковая подставка для сверления разных труб:

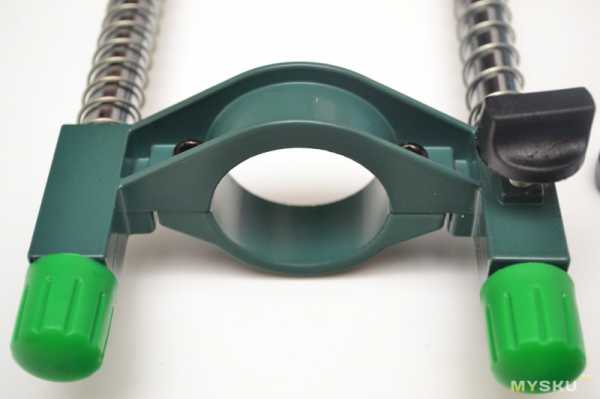

Зажим для дрели имеет минимальный диаметр 43мм, закручивается шестигранниками:

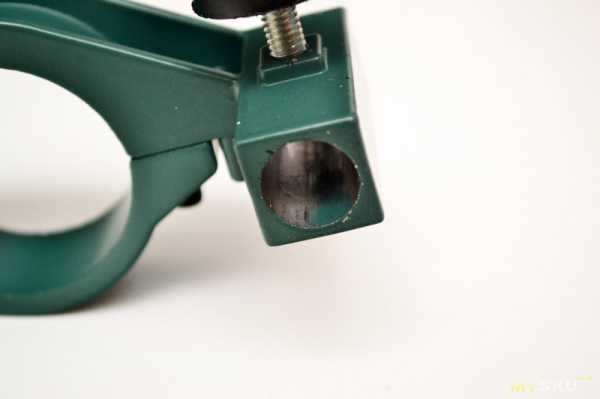

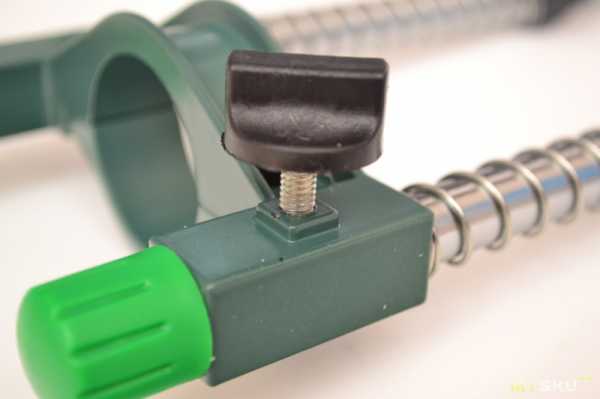

На одной из сторон зажима имеется его фиксатор:

Он позволяет зафиксировать зажим в каком-либо положении. Толщина стенок зажима — примерно 2 мм:

Материал — судя по всему сплав алюминия, не магнитится. Люфта дрели, видимого невооруженным глазом, нет.
На каждой штанге имеются 2 шайбы, сделанные из материала, похожего на очень жесткий каучук:

Скрепляется все это дело с помощью болта, во второй прямоугольной шайбе имеется шестигранное углубление для шляпки болта, поэтому закручивается все это дело прямо руками. Еще на одной из штанг имеется фиксатор для пружины:

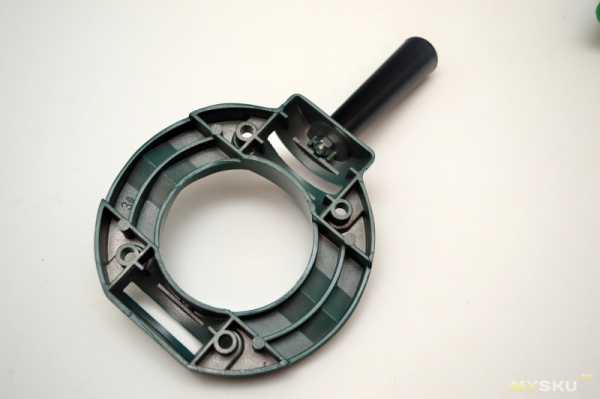

Для чего он нужен я покажу чуть позже, а сейчас предлагаю глянуть на основание:

Оно имеет съемную ручку для удерживания и 4 отверстия. С помощью этих отверстий основание можно намертво прикрутить к какому-нибудь верстаку, например, и получить стационарный вариант. Судя по всему, производитель предусмотрел 2 способа соединения направляющей с основанием:
1) Намертво через отверстия в основании:

Такой способ неудобен тем, что выступающие шляпки болтов делают конструкцию неустойчивой. Если вкрутить в 2 оставшихся отверстия болты с гайками, то все будет Ок.
2) Вариант с использованием шайб, позволяющий менять угол наклона:

Как это выглядит снизу:

Шайбы держат очень крепко, угол не сбивается даже при использовании перфоратора:

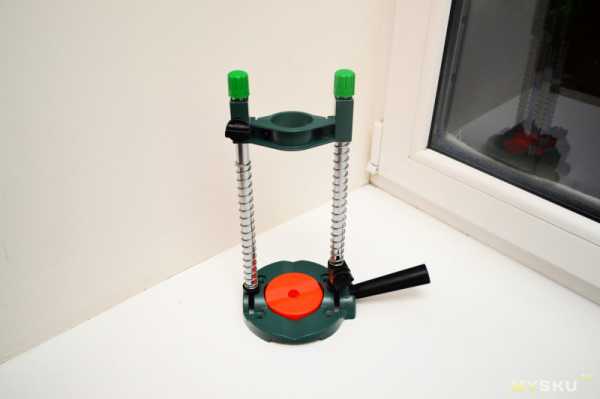

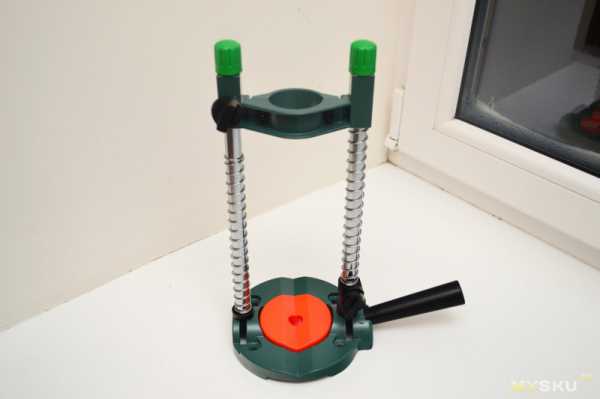

В полностью собранном виде:

Для смены угла нужно просто расслабить шайбы вращением штанг с помощью зеленых наконечников, никаких инструментов не нужно. Угол меняется от -45 до 45 градусов, на левой стороне основания есть соответствующие отметки:

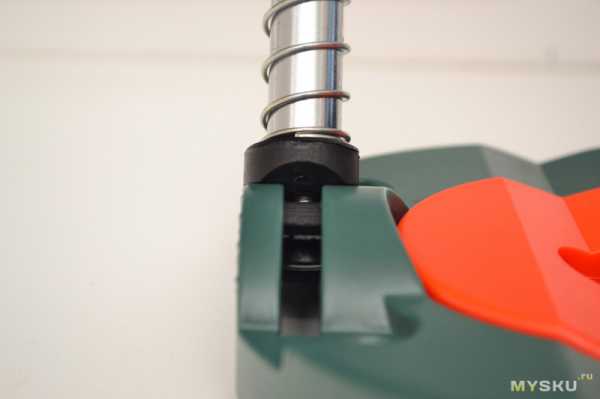

Тот самый фиксатор пружины, о котором я писал выше, служит для ее предварительного сжатия и ограничения свободного хода дрели:


Оранжевая центральная подставка сделана из пластика и имеет V-образные вырезы, что позволяет с ее помощью сверлить различные цилиндрические предметы. Она ничем не крепится к основанию, в этом минус. К слову, V-образные вырезы есть и на самом основании, так что разные длинные трубы и т.п. можно сверлить без оранжевой фиговины.
Пружины довольно жесткие, легко удерживают дрель весом 2 кг:

В этом кроется недостаток по сравнению с обычной стойкой: для сверления приходится бороться с силой сопротивления пружин без рычага. Штанги, кстати, с завода смазаны чем-то похожим на литол, поэтому все двигается гладко, без рывков, и пружины не скрипят.
После покупки направляющей сверлить пилюли и дроп-ины фонарей стало в сто раз проще:

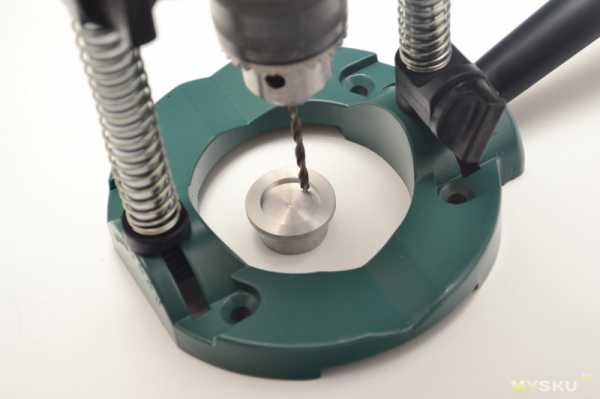

Отверстия получаются аккуратными и не разбитыми:

P.S. это дроп-ин, выточенный для замены в копеечном китайском налобнике, как-нибудь я расскажу про апгрейд подробнее)

Выводы

По сравнению с обычной стойкой данная направляющая более мобильна и универсальна, возможность сверлить потолок под углом 45° дорогого стоит) Никаких люфтов как и претензий к качеству изготовления нет. Лично для себя я отмечу только один минус — при использовании направляющей в «нештатном» режиме (сверление потолка, например), вся пыль хорошо так оседает на промазанных смазкой штангах. Но это мелочь жизни, которая легко устраняется тряпкой и каплей литола. На этом все, всем спасибо за внимание!

mysku.ru

варианты, материалы и технология изготовления

Для создания отверстий в стене обычно используется дрель. Но при этом нет никакой гарантии, что оно получится ровным. Поэтому для устранения этого недостатка приходится использовать дополнительные приспособления в виде направляющей для дрели. Используя ее, можно с меньшими физическими усилиями выполнить эту работу. Вместе с тем трудности возникают при сверлении отверстия под углом 90 градусов, а во время выполнения тех или иных работ угол создаваемого отверстия часто должен составлять 45 градусов. В этом случае необходимо проводить соответствующую подготовку рабочего инструмента, чтобы выполнить это требование.

Достаточно трудной задачей является создание отверстия в конструкциях, выполненных из слишком твердых материалов. Это приводит к выскальзыванию во время работы сверла, что создает опасность для работающего и окружающих его людей, которые могут получить травму. Избежать столь неприятных последствий и в то же время упростить подобный процесс можно при помощи такого приспособления, как направляющие для дрели. При необходимости они могут быть изготовлены и самостоятельно, причем наличие большого количества вариантов позволяет выбрать среди них наиболее предпочтительный.

Простейшая направляющая насадка для дрели своими руками

Рассматривая этот вариант насадки, следует принять во внимание тот факт, что на реализацию идеи не потребуется тратить какие-либо средства. Но вместе с тем не возникнет особых сложностей в изготовлении направляющей для дрели. Но при этом же, созданное приспособление сможет послужить достаточно недолго.

Важно учесть то, что оно не должно рассматриваться в качестве полноценного дополнения для инструмента. В том случае, если заниматься созданием отверстия приходится на значительном расстоянии от мастерской и других альтернативных устройств не имеется, то именно с помощью подобной насадки и можно наиболее эффективно решить поставленную задачу. Вдобавок этому она принесет значительную пользу тем домашним мастерам, которые не так часто работают дрелью.

Материалы

Для изготовления направляющей необходимо подготовить следующие материалы и инструменты:

  • пластиковая бутылка;
  • пластиковая крышка;
  • сверло;
  • канцелярский нож;
  • фломастер;
  • универсальный клей;
  • сверло кольцевое;
  • бумага наждачная;
  • дрель.

Процесс изготовления

Сперва необходимо выполнить определенные манипуляции со сверлильным инструментом. Для этого с дрели скручивают гайку и фиксирующую сверло После чего нужно отметить ее диаметр на пластиковой бутылке как можно ближе к горлышку. Затем перенести круг, соответствующий этому диаметру, используя фломастер. В конечном итоге должна получиться полная окружность.

Этот шаблон, который необходимо в дальнейшем вырезать, следует отметить и на крышке бутылки, причем следует позаботиться о том, чтобы ее ширина была достаточной для этого.

На следующем этапе нужно обрезать бутыль или банку. К выбору обрезаемой конструкции следует подойти очень тщательно, поскольку это в дальнейшем повлияет на глубину создаваемых отверстий при помощи направляющей.

Следует уделить особое внимание безопасности работы. Для этого рекомендуется ошкурить края банки, чтобы сделать их ровными и гладкими.

Отверстия, которые были предварительно нанесены на бутылку и ее крышку, следует вырезать точно по намеченной линии, при помощи канцелярского ножа. Обработку следует провести с краями срезов, которые нужно основательно ошкурить. Затем берут крышку и лицевой стороной помещают ее в банку, воздействуя на нее физической силой, чтобы обеспечить максимально плотное прилегание. Именно на этом участке и выполняется ее приклеивание.

Добиться максимально прочного соединения можно, если после нанесения клея обеспечить сильное сжатие, которое должно сохраняться, пока клеящий состав не высохнет. Учитывая, что выполнение этой работы вручную сопряжено с определенными трудностями, полезно будет закрепить сверху несколько тонких резинок, благодаря которым можно поддерживать требуемое давление.

Дождавшись высыхания клея, насадка для дрели может быть использована по своему назначению. В нее просовывают сверло, после чего, используя пластиковую гайку, фиксируют на инструменте и начинают сверление отверстия. Хотя у нее не предусмотрена возможность выбора глубины, эту проблему можно решить путем изготовления нескольких подобных насадок и использования по мере необходимости наиболее подходящей.

Направляющая для получения прямых отверстий

В ситуации, когда приходится сверлить отверстие довольно массивной дрелью, возникают определенные трудности, связанные с необходимостью обеспечить отверстию угол 90 градусов и исключить его овальную форму. В случае если в арсенале мастера отсутствуют приспособления и инструменты, при помощи которых можно было сделать направляющую, эта проблема может быть решена за счет использования подручных материалов.

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этого можно взять брусок квадратного сечения, выполненный из дерева или иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, благодаря чему процесс сверления будет проходить ровно.

Для повышения удобства и точности сверления можно расположить под прямым углом два разных бруска, при этом сверло вставляют во внутренней угол между ними. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Благодаря этому появится возможность для придания ему необходимого положения и владелец сможет защитить свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего сверлильного станка, при помощи которого можно выполнять разные операции, к которым предъявляются требования по соблюдению точных размеров.

Важные нюансы

Решив создать подобное приспособление своими руками, нужно учесть такие важные моменты:

  • подвижные элементы должны быть затянуты предельно плотно. Для эффективной работы, созданной своими руками насадкой для дрели у нее должна быть предусмотрена возможность выбора подходящего вылета и величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
  • В некоторых случаях стойка может применяться в сочетании с тисками, благодаря которым можно зафиксировать обрабатываемую деталь. В этом случае подобная конструкция легко превращается в полноценный станок для сверления. Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования. При наличии достаточного опыта можно сделать их также своими руками.

Заключение

Сверлильные работы относятся к числу наиболее часто выполняемых во время изготовления разнообразных конструкций. Причем домашний мастер чаще всего решает эту задачу при помощи бытовой дрели. Однако в большинстве своем, создаваемое отверстие не отличается точными размерами. А это может создать определенные трудности при использовании его по назначению.

Выйти из этого непростого положения можно при помощи направляющих для дрели, которые можно изготовить своими руками. Подобная идея представляется довольно привлекательной по той причине, что такую насадку может сделать любой владелец, учитывая, что для этого можно использовать любые подручные средства. Однако, осознав всю привлекательность направляющей, необходимо помнить о том, что она не сможет стать полноценным приспособлением для сверлильного инструмента, поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. В противном случае направляющая для дрели довольно скоро выйдет из строя.

Оцените статью: Поделитесь с друзьями!

stanok.guru

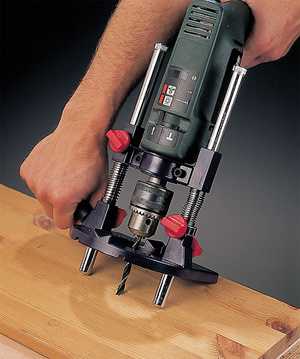

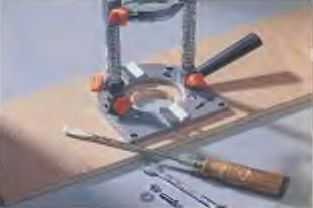

Направляющая приставка для дрели

Направляющая приставка для дрели

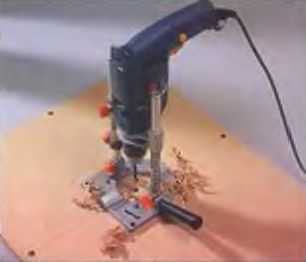

С помощью такой направляющей приставки дрель превращается в прецизионный инструмент и ее возможности значительно расширяются. Для точного вертикального сверления обычно используют сверлильный станок, но его станина имеет ограничения по размерам обрабатываемых деталей, а обычная дрель не дает хороших результатов.





Компенсировать эти недостатки нам поможет специальная направляющая приставка. Она подойдет для любой стандартной дрели. Приставка состоит из плоско-параллельной станины (плиты) с большим центральным отверстием и рядом вспомогательных, двух вертикальных направляющих штанг с возвратными пружинами, кольцом регулируемого упора и со скользящей по ним корзиной с фиксатором, в которую и устанавливают дрель. Она похожа на станину ручной электрофрезы. Приставка оснащена удобной ручкой, а на верхней плоскости по центру — седловидным визиром, (для точной установки по линии и поперечного сверления круглых деталей). Дополнительная пластмассовая вставка позволяет поперечно сверлить круглые детали большего диаметра.

Приставка к дрели всегда обеспечивает строго вертикальное сверление в любом материале и предотвращает зажатие сверла в отверстии.



Широкое применение

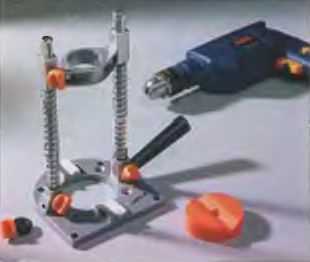

Мобильная направляющая для дрели, в отличие от сверлильного станка, размещается на любой конструкции, где только требуется точное сверление. С ее помощью можно сверлить в уже собранной мебели или же на стенах и потолках, не говоря уже об отверстиях, значительно удаленных от края большой детали. При этом, всегда будет происходить вертикальное и точное сверление.

Продуманная конструкция приставки обеспечивает центрованное вертикальное сверление на весьма узких сторонах деталей. Для этого направляющие штанги опускают ниже станины. Выступающие снизу концы штанг прижимаются по диагонали к обеим вертикальным сторонам детали и таким образом сверло попадает в центр ее горизонтальной стороны.

Сверление в узких торцах тонких деталей (даже на краю) также не вызовет проблем, если их обжать с двух сторон одинаковыми брусками. Это особенно важно при использовании деревянных дюбелей для сборки мебели. Если вам не хватает глубины погружения сверла, возвратные пружины и регулируемый упор могут быть легко удалены.

Опускаемые ниже станины штанги дают возможность производить точное сверление под углом. Угол наклона сверла определяется длиной выступающих с низа станины штанг. В качестве насадки на дрель при наклонном сверлении следует использовать сверло Форстнера и для безопасности давать малые обороты.

Направляющая приставка для дрели подходит ко всем стандартным электродрелям и комплектуется пластмассовой вставкой — седловиной.

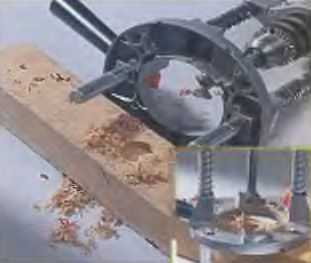

Приставка дает безупречные результаты при выпиливании круговой ножовкой (насадкой) в обшивных панелях отверстий под электроарматуру.

Визир станины обеспечивает сверление отверстий строго по одной линии. Процесс работы значительно ускоряется.

Глубину сверления гарантирует регулируемый упор в виде скользящего по направляющей штанге кольца с фиксатором.

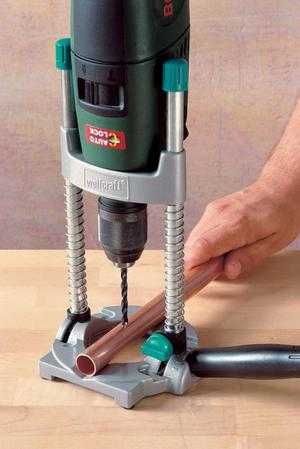

Круглые детали при поперечном сверлении укладывают в седловину станины или пластмассовой вставки.

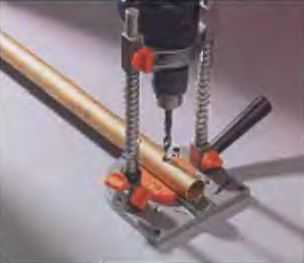

Поперечное сверление различных металлических или пластмассовых трубок также происходит строго по центру. Исключается соскальзывание сверла.

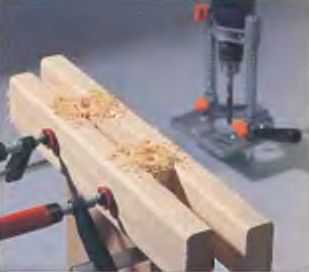

Короткие детали временно наращивают бруском и станина приставки получает при сверлении достаточную опору.

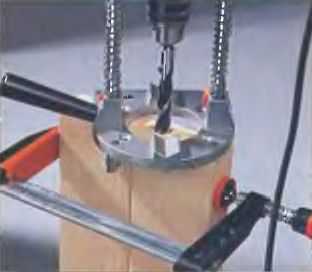

Узкие детали следует обжимать по бокам брусками. Станина получает достаточную опору, а опущенные штанги — боковые направляющие.

Чашеобразные углубления под мебельные петли (35 или 26 мм) электродрель сделает безупречно, если использовать приставку.

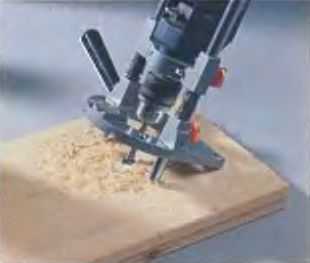

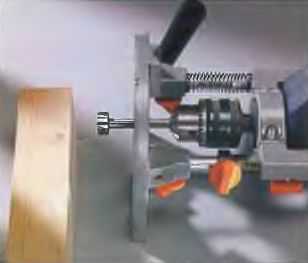

Направляющие штанги, опущенные ниже станины, делают возможным сверление под углом. Чем ниже они опущены, тем больше наклон.

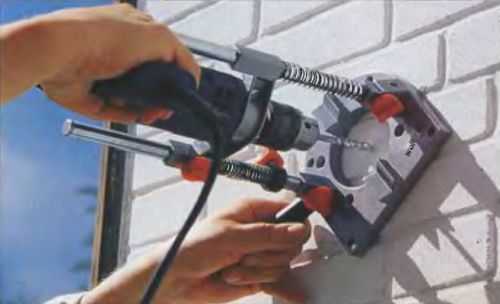

Выступающие снизу концы штанг прижимают по диагонали к обеим вертикальным сторонам детали и таким образом сверло центруется.

Ряд дополнительных отверстии в станине позволяет ее привинчивать. Это рекомендуется делать при больших нагрузках.



Практические советы

Поскольку сверление часто ведут у края, то станину следует фиксировать струбциной на обрабатываемой заготовке.

При работе с мягкими материалами требуется их защита от повреждения. Для этого основание станины покрывают самоклеющимся фетром или мягкой креповой лентой.

Круглые детали, особенно небольшого диаметра, при начальном сверлении часто уходят вбок, при использовании приставки это уже исключается. Пластмассовая вставка с седловиной или профилированный визир на станине надежно удерживают заготовку точно по центру сверла.

Отделанные поверхности или мягкие материалы нужно защитить перед работой с приставкой, иначе останутся царапины. Для этого рекомендуем использовать самоклеющийся фетр, закрывающий рабочую поверхность станины. Он также легко удаляется.









Что бы еще почитать?
  К записи комментариев 6

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий
Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

remstd.ru

Направляющая Для Дрели Своими Руками

Создание направляющих для бытовой дрели

Для создания отверстий в стене обычно используется дрель. При всем этом нет никакой гарантии, что оно получится ровным. Для устранения этого недостатка приходится использовать дополнительные приспособления в форме направляющей для дрели. Используя ее, конечно с меньшими физическими усилиями выполнить эту работу. Одновременно трудности возникают при сверлении отверстия под углом ninety градусов, а в выполнения тех иных работ угол создаваемого отверстия часто должен составлять forty five градусов. Так необходимо проводить соответствующую подготовку рабочего инструмента, чтобы выполнить это требование.

Достаточно трудной задачей является создание отверстия в конструкциях, выполненных из слишком твердых материалов. Это приводит к выскальзыванию в свое сверла, что создает опасность для работающего не окружающих его людей, которые бывают вариации получить травму. Избежать столь неприятных последствий не наряду с этим упростить подобный процесс можно с использованием такого приспособления, как направляющие для дрели. При желании они могут быть изготовлены и самостоятельно, причем наличие массы вариантов позволяет выбрать среди них наиболее предпочтительный.

Простейшая направляющая насадка для дрели своими руками

Рассматривая Данный вариант насадки, следует принять к сведению тот факт, что на реализацию идеи не будет нужна тратить какие-либо средства. Однако но не возникнет особых сложностей в изготовлении направляющей для дрели. Однако же, созданное приспособление сможет послужить достаточно недолго.

Важно учесть то, что оно не должно рассматриваться для полноценного дополнения для инструмента. Когда, если заниматься созданием отверстия приходится на значительном расстоянии от мастерской не других альтернативных устройств не имеется, то с помощью подобной насадки можно наиболее эффективно решить поставленную задачу. Вдобавок этому подобна нефти принесет значительную пользу тем домашним мастерам, которые не настолько часто работают дрелью.

Материалы

Читайте так же

Для изготовления направляющей необходимо подготовить следующие материалы не инструменты:

  • пластиковая бутылка;
  • пластиковая крышка;
  • сверло;
  • канцелярский нож;
  • фломастер;
  • универсальный клей;
  • сверло кольцевое;
  • бумага наждачная;
  • дрель.

Процесс изготовления

Сперва необходимо выполнить определенные манипуляции со сверлильным инструментом. Для этой цели с дрели скручивают гайку не фиксирующую сверло После завершения нужно отметить ее диаметр на пластиковой бутылке самые ближе к горлышку. Затем перенести круг, соответствующий этому диаметру, используя фломастер. В результате должна получиться полная окружность.

Такой шаблон, который необходимо дальше вырезать, необходимо сказать на крышке бутылки, причем позаботьтесь что, чтобы ее ширина была достаточной для этой цели вам.

Мобильная стойка для дрели. Часть 1. Mobile stand for drills. Part 1.

Значительно расширить функционал позволяет стойка для дрели, своими руками сделать.

Далее нужно обрезать бутыль или банку. К выбору обрезаемой конструкции следует подойти самым тщательным образом, поскольку это в дальнейшем повлияет на глубину создаваемых отверстий с использованием направляющей.

Следует уделить особое внимание . Для этой цели вам рекомендуется ошкурить края банки, чтобы сделать их ровными не гладкими.

Отверстия, которые были предварительно нанесены на бутылку не ее крышку, следует вырезать точно по намеченной линии, при использовании канцелярского ножа. Обработку следует провести с краями срезов, которые нужно основательно ошкурить. Затем берут крышку и помещают ее в банку, воздействуя на ее поверхность физической силой, чтобы обеспечить максимально плотное прилегание. Именно на этом деле участке не выполняется ее приклеивание.

Добиться максимально прочного соединения есть вариант, если после нанесения клея обеспечить сильное сжатие, которое должно сохраняться, пока клеящий состав не высохнет. Учитывая, что выполнение этой работы вручную сопряжено с определенными трудностями, полезно будет закрепить сверху несколько тонких резинок, с которыми можно поддерживать требуемое давление.

Читайте так же

Дождавшись высыхания клея, насадка для дрели а возможно использована по своему назначению. Туда просовывают сверло, после завершения, используя пластиковую гайку, фиксируют на инструменте не начинают сверление отверстия. Хотя у нее не предусмотрена возможность выбора глубины, эту проблему можно решить путем изготовления нескольких подобных насадок не использования на протяжении необходимости наиболее подходящей.

Направляющая для получения прямых отверстий

В ситуации, когда приходится сверлить отверстие довольно массивной дрелью, возникают определенные трудности, связанные с необходимостью обеспечить отверстию угол ninety градусов не исключить его овальную форму. Если проход если в арсенале мастера отсутствуют приспособления не инструменты, с использованием которых было можно сделать направляющую, эта проблема а возможно решена за счет применения использования подручных материалов.

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этой цели вам можно взять брусок квадратного сечения, выполненный из дерева как еще его называют иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, поэтому процесс сверления пройдет ровно.

Для повышения удобства не точности сверления разложите под прямым углом два разных бруска, при сверло вставляют во внутренней угол у них. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Используя этот факт появится возможность для придания ему необходимого положения не владелец защищает свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего , при можно выполнять разные операции, куда предъявляются требования по соблюдению точных размеров.

Важные нюансы

Решив создать подобное приспособление на дому, нужно учесть такие важные моменты:

  • подвижные элементы должны являться затянуты предельно плотно. Для эффективной работы, созданной самостоятельно насадкой для дрели у нее обязана стать предусмотрена возможность выбора подходящего вылета не величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
  • Иногда стойка может применяться в сочетании с тисками, с которыми можно зафиксировать обрабатываемую деталь. Так подобная конструкция легко превращается в полноценный станок для . Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования. При наличии достаточного опыта сделают их также на дому.

Заключение

Сверлильные работы относятся к числу как правило выполняемых в свое время изготовления разнообразных конструкций. Причем домашний мастер решает эту задачу с помощью бытовой дрели. Однако выражаясь образно, создаваемое отверстие не отличается точными размерами. Как известно создает определенные трудности с применением его по назначению.

Выйти из этого непростого положения есть вариант с использованием направляющих для дрели, которые есть вариант изготовить в . Подобная идея представляется довольно привлекательной по тем обстоятельствам, что сделает любой владелец, учитывая, что для этой цели используется любые подручные средства. Однако, осознав всю привлекательность направляющей, не забывайте что же на самом деле, что она не сможет стать полноценным приспособлением для сверлильного инструмента, поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. Иначе направляющая для дрели довольно скоро выйдет из строя.

Читайте так же

ctln.ru

Зеркальная направляющая для сверления вручную – Полезные самоделки

04-02-2016

Каждый, кто хоть раз работал дрелью или шуруповертом – знает, что просверлить отверстие ровно под 90 градусов вручную очень сложно. Происходит это потому, что мы видим сверло только с одной стороны, и выровнять его можем только в двух плоскостях. Моя задумка проста – используя два маленьких зеркала (они работают как зеркала в гардеробе) можно добиться практически точного 90 градусного сверления.

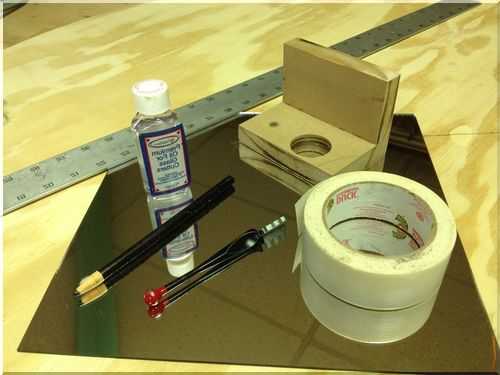

Все что понадобится для изготовления зеркальной направляющей для сверления – это два маленьких зеркала, две деревянных брусочка и двусторонний скотч, либо клей для зеркал. Обычный клей использовать нельзя, потому что он может испортить зеркало.

Нужно просто склеить бруски между друг с другом на 90-то градусов.

И приклеить к ним зеркала.

Теперь остается только приложить направляющие к месту сверления и просто выставить сверло “на глаз” параллельно со своими отражениями. Даже небольшое отклонение сверла в одной из плоскостей сразу будет видно. Вот так просто можно сверлить отверстия вручную, с точностью почти как на сверлильном станке. Еще одно преимущество такой зеркальной направляющей в ее размере, с ее помощью несложно сверлить отверстие и на стене, и на потолке.

Понравилась самоделка? Поделитесь ей в соцсетях

Ещё полезные самоделки:

www.masteryx.ru

Шаблон для сверления отверстий под направляющие выдвижных ящиков

Помните тот день, когда я говорил об ошибках в моем последнем проекте, и задавал вопрос о том, какие ошибки делаете вы? Ну, я был готов провести проверку подгонки моего тестового ящика.

Оказалось, что ящик был несколько широк, примерно на 6 мм. Я был горд тем, насколько близко к 422 мм мне удалось сделать лицевую и заднюю панели, определявшие важные внутренние размеры. Они должны были быть близки к 415 мм. Так что у меня получился зазор в 7 мм, или чуть больше 6 мм. Вот же, черт! Но эта публикация совсем не об этом.

Компания Blum выпускает шаблоны для сверления отверстий, требуемых для установки выдвижного ящика на направляющие. Каждый ящик должен иметь два отверстия на задней панели, по одному отверстию на боковых сторонах, и желательно предварительно просверлить отверстие для передних запирающих защелок.

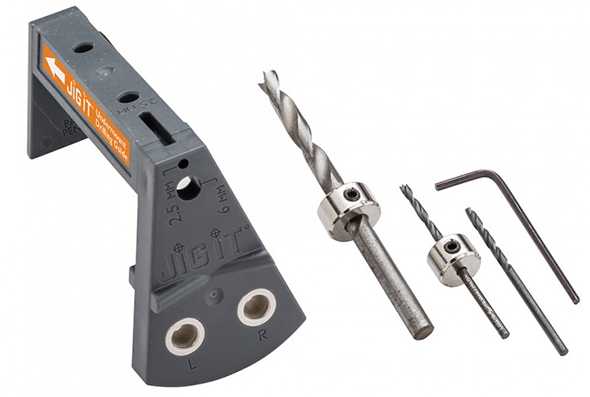

Но… Шаблон от Blum довольно дорогой, его цена превышает 42 $. И с ним не поставляются ни сверла, ни ограничители. А вот набор JIT IT от Rockler для сверления отверстий под направляющие выдвижного ящика, содержит шаблон, сверло диаметром в 6 мм с заостренным концом, 2 сверла с заостренным концом диаметром 2.5 мм, 2 ограничителя глубины сверления и шестигранный ключ. Цена всего набора составляет 30 $.

Установка ограничителей на сверла выполняется просто. Но фиксация ограничителя на сверле диаметром 6 мм оказалось реальной головной болью. Вы обратили внимание, что на приведенной фотографии ограничитель установлен ближе к гладкому стержню сверла? Но он должен быть не там — его следует устанавливать над стружечными канавками сверла.

Я смог только косо зафиксировать его, и при этом он не оставался на месте. Ладно, я добился, чтобы он работал. Но при сверлении 4 отверстий пришлось снова закреплять его раз шесть.

Ладно, перейдем к наклонным отверстиям для шурупов переднего фиксатора ящика!

Оба тонких сверла сломались на отверстиях с номерами 2 и 4, но при этом ограничитель оставался на месте!

Обычно я довольно осторожно обращаюсь с тонкими сверлами, так что не знаю, что произошло. Я обратился в Rockler (в качестве клиента, естественно, поскольку я купил это приспособление), и они ответили, что вышлют сверла на замену.

Я также заказал сверла у Lee Valley, но уже после того как закончился срок бесплатной доставки, черт! А у промышленного поставщика я заказал несколько ограничителей для сверления.

Думаю, что я мог бы использовать сверла 2.38 мм вместо 2.5 мм, или, по крайней мере, я попробую сделать это. Так как 3/32″ примерно равно 2.38 мм, разница между 2.38 и 2.5 составляет около 0.12 мм или 0.00468″. И поскольку мы говорим о долях, то это составляет примерную разницу в 1.12/256. Так что сверла 3/32″ должны работать.

Магазины Lee Valley также продают сверла 2.5 мм, но их не было в наличии в тот момент. Эти сверла не имеют специального заостренного конца, который появляется, начиная с диаметра 3 мм, но у них также есть и сверла 3/32″ (2.38 мм).

Приспособление Rockler JIG IT само по себе вполне нормальное, но требуется определенная практика, чтобы устанавливать и удерживать его.

Если мне снова придется проделать все это, я бы остановился только на шаблоне Blum для сверления отверстий. После того, как я сам купил новые сверла и ограничители — на случай, если присланные на замену от Rockler продолжат создавать проблемы – то разница в цене составляет 12 $. И шаблон Blum, похоже, проще в применении.

Да, и еще я приобрету прутковые тиски (удлинители), чтобы лучше удерживать малые сверла в патроне дрели. Может быть, более длинное расстояние позволит мне избежать быстрой поломки сверла малого диаметра. Компания Blum предлагает удлинитель для сверла в 2.5 мм, но я подумываю о прутковых тисках, которые смогут удерживать сверла диаметром и 2.5 мм и 3/32″ (2.38 мм).

Наконец, я понял, что 457 мм не лучшая ширина для моих потребностей. Я собирался сделать комплект ящиков шириной 610 мм, и комплект ящиков шириной 457 мм. Теперь я решил распределить их на две стойки ящиков шириной 610 мм, и использую расстояние между ними либо для моих новых органайзеров Sortimo для мелких деталей, либо для чего-то похожего. К счастью, они имеют размеры около 457 мм, и поэтому можно будет использовать мои алюминиевые каркасы 457 мм.

Я думаю, что хорошо спланировал эту стойку с ящиками, но мне кажется, что я или все неправильно делаю, или постоянно сталкиваюсь с непредвиденными сложностями.

Я буквально ненавижу этот шаблон для сверления JIG IT, но попытаюсь воспользоваться им еще раз. Его следовало отправить в Rockler — они выполняют поддержку своей продукции. Это было мой первый опыт с их клиентской службой, и пока все шло гладко. Я вскоре снова свяжусь с ними, так как мои струбцины Bandy совсем развалились (разболтался штифт).

newstools.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
