Сверление под углом

При изготовлении различных деталей и изделий иногда возникает необходимость в сверлении отверстий под углами. При этом точность должна быть максимальной. Достичь этого без использования специальных приспособлений сложно по следующим причинам.

1. Осевое вращение инструмента сопровождается усиленным трением на режущих кромках. Оно стремится сдвинуть сверло в сторону. Особенно это заметно при начале сверления отверстий под прямым или иными углами. Усугубляет ситуацию кривизна обрабатываемой детали или заготовки. Накернивание помогает не всегда.

2. Точное направление выдержать очень сложно. При сверлении отверстий под углами, отличными от 90° это практически невозможно.

3. В процессе сверления отверстий сверло может отклониться в сторону. Это происходит под воздействием силы, возникающей по причине неравномерного трения о поверхности.

4. Сложность повышается до максимального уровня при необходимости просверлить под углом отверстие большого диаметра.

Снизить влияние вышеперечисленных негативных факторов помогает использование различных приспособлений.

Для сверления отверстий под углами применяют приставки и кондукторы (они в зависимости от конструктивных особенностей могут называться накладками и шаблонами), а также подручные средства.

Приспособления для сверления отверстий под углами

Начнем с описания приставок.

Направляющие приставки для сверления отверстий под углами

Приставки для сверления отверстий под углами представляют собой конструкции, состоящие из:

1. станин;

2. направляющих;

3. перемещающихся по ним кареток, служащих для фиксации дрелей;

4. рукояток.

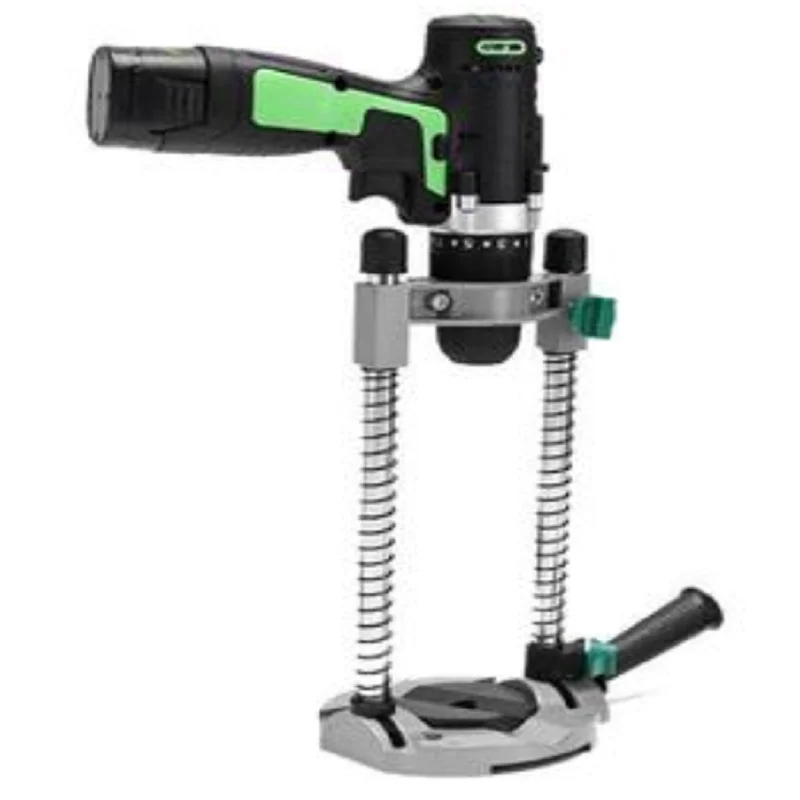

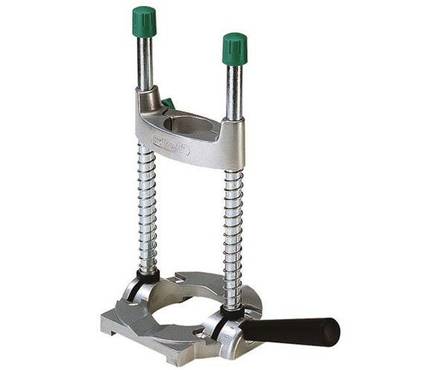

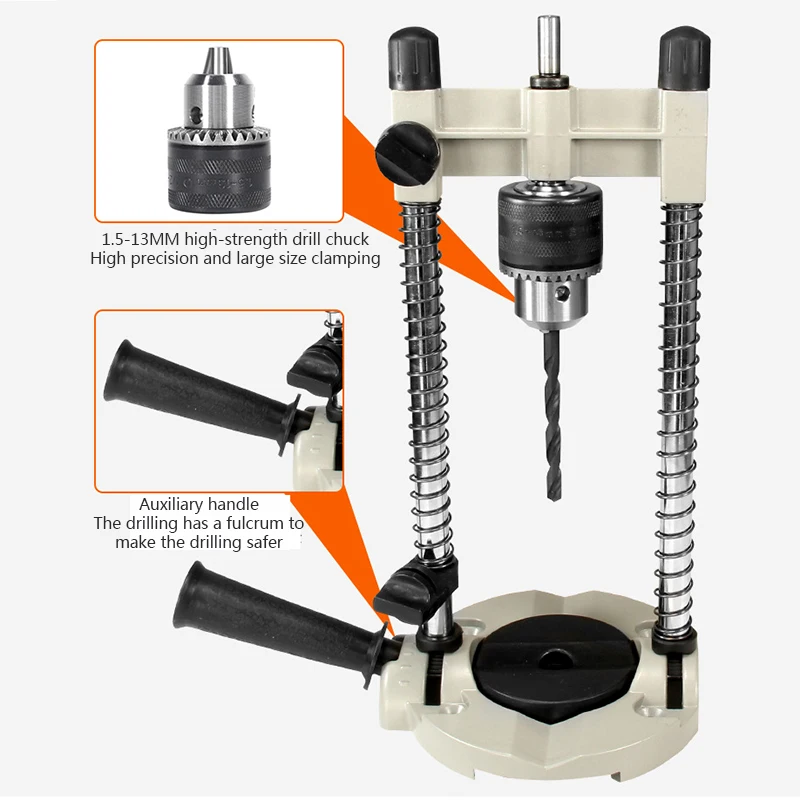

Фотография №1: приставка для дрели

В станине имеется вырез под углом в 45°. Он предназначен для фиксации труб и цилиндрических заготовок.

Фотография №2: сверление цилиндрической заготовки при помощи приставки

Эти приспособления бывают бытовыми, полупрофессиональными и профессиональными.

1. Устройства первого типа имеют лишь функцию регулировки наклона направляющих для установки нужного угла сверления. Удерживаются конструкции при помощи рукояток.

2. Полупрофессиональные приставки для сверления отверстий под углом могут оснащаться такими дополнительными приспособлениями, как системы фиксации станин и регуляторы глубины сверления. В некоторых моделях есть возможность изменения угла сверления как вдоль, так и поперек плоскости заготовок. За счет наличия дополнительных приспособлений такие приставки получаются более громоздкими.

3. Профессиональные модели. Также могут иметь различие дополнительные приспособления. Главное отличие профессиональных приставок — наличие в конструкциях собственных патронов для фиксации сверл. Такое решение повышает точность получаемых отверстий, а также продлевает сроки службы дрелей и сверл.

Изображение №1: профессиональная приставка для сверления отверстий под углом

Кондукторы для сверления отверстий под углами

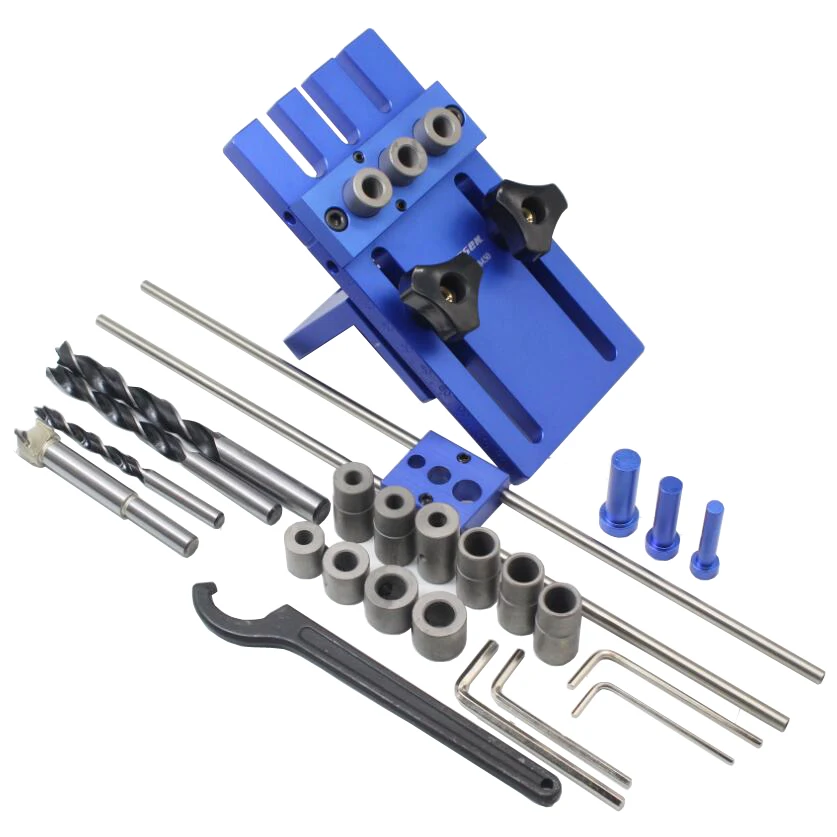

Кондукторами (или шаблонами) называют различные по конструкции вспомогательные приспособления, которые используют при необходимости сверления точных отверстий различных диаметров в металле и иных материалах под различными углами.

Устройства делятся на 2 основных типа.

1. Кондукторы, предназначенные для сверления отверстий под прямыми углами.

2. Приспособления, для сверления отверстий под острыми и тупыми углами.

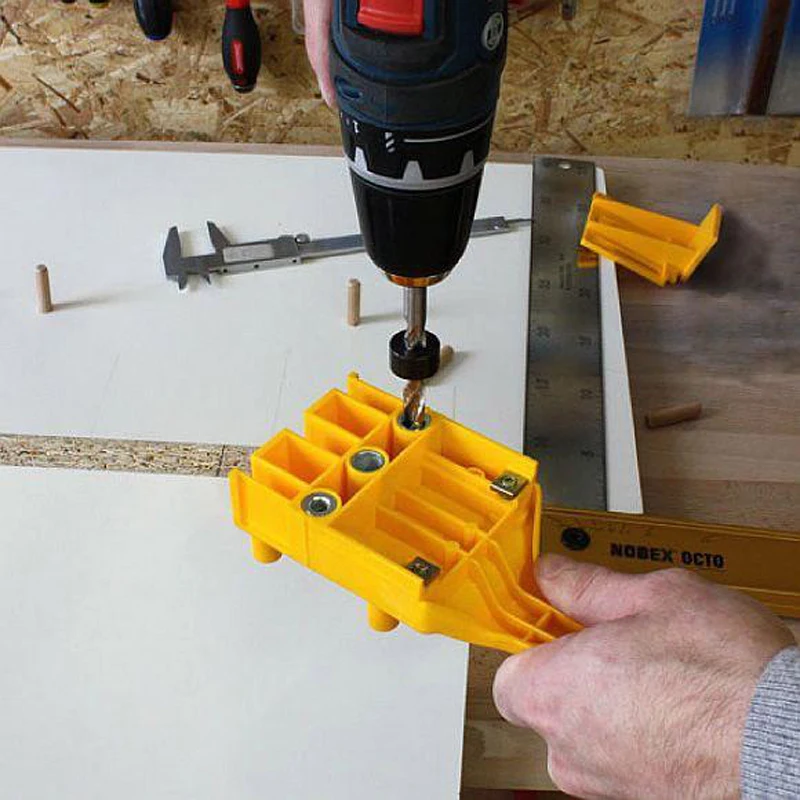

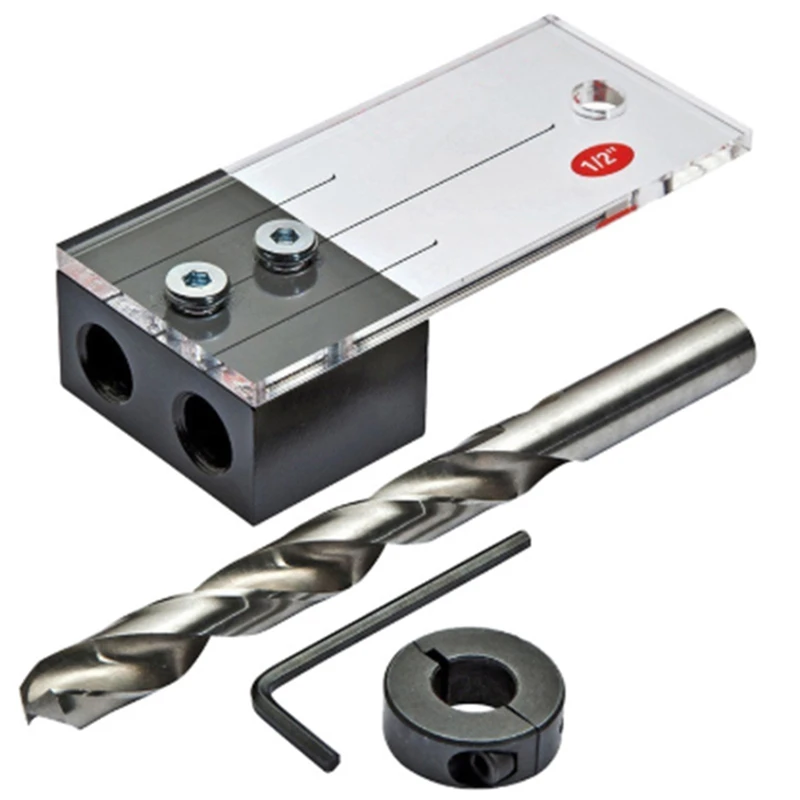

Фотография №3: накладной кондуктор для сверления отверстий под прямыми углами

Кроме того, кондукторы для сверления отверстий под углами делятся на различные типы по двум критериям.

1. Сфера применения.

1. Универсальные. Стандартные модели, изготовленные из стали. Подходят для решения большинства задач.

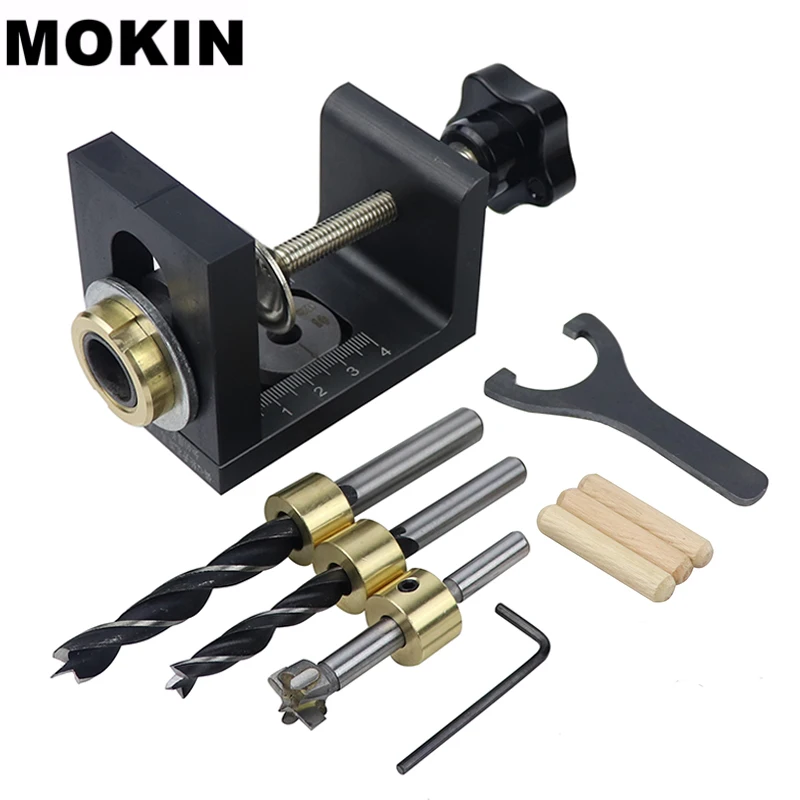

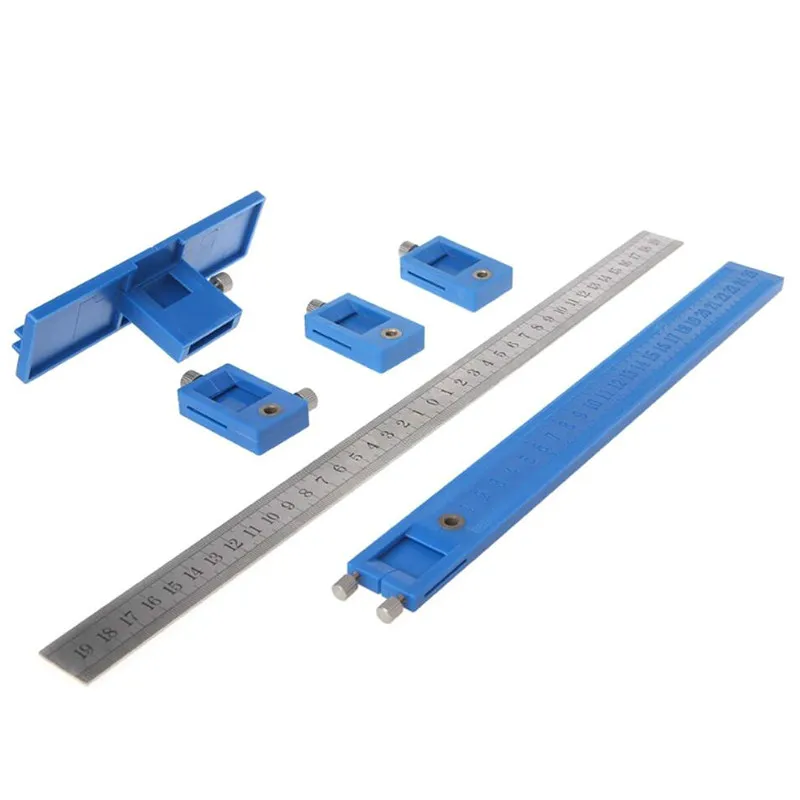

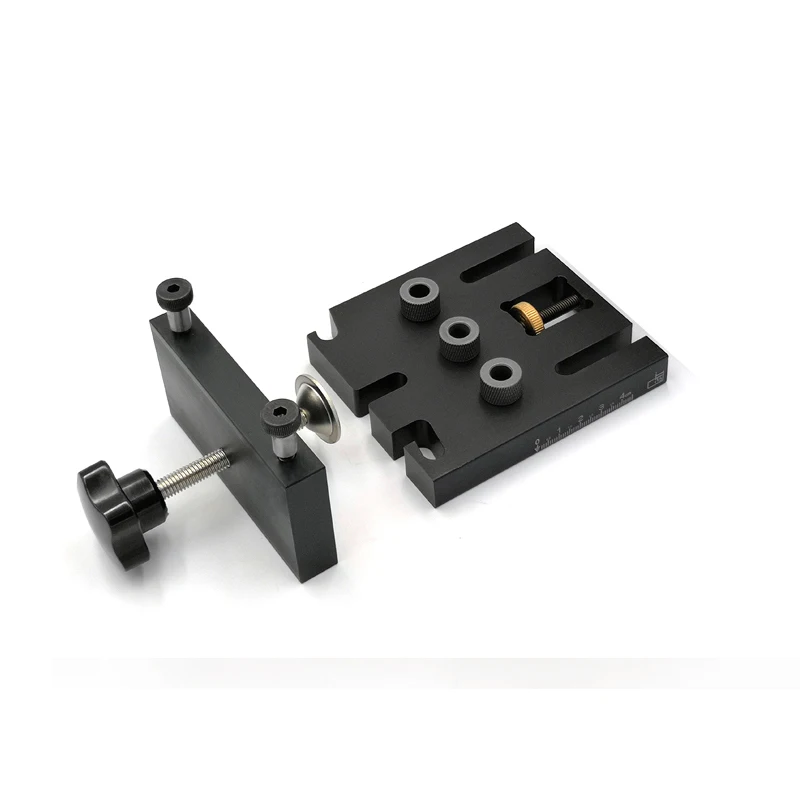

2. Мебельные. Предназначены для сверления отверстий для сборки мебели, ее монтажа, крепления фурнитуры и пр.

3. Кондукторы для коронок. Это специальные модели, предназначенные для сверления отверстий под углами не обычными сверлами и бурами, а алмазными коронками больших диаметров.

4. Приспособления для сверления кафеля и плитки. Оснащены системами подачи воды для охлаждения алмазных сверл.

5. Трубные модели. Предназначены для сверления цилиндрических заготовок.

2. Способ применения.

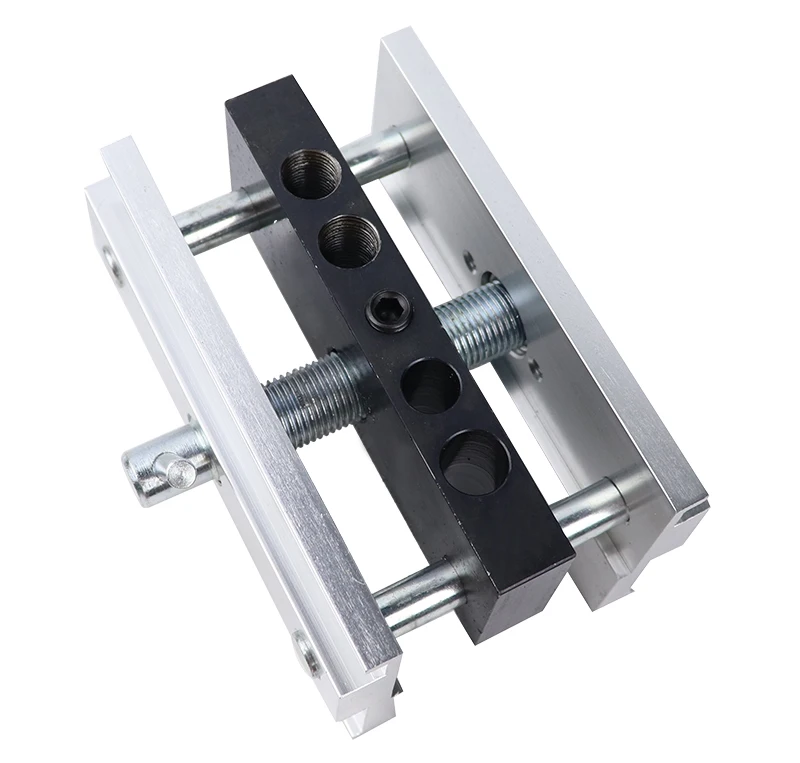

1. Накладные. Такие кондукторы для сверления отверстий под углами используют при обработке заготовок с плоскими поверхностями. Приспособления удерживают руками или надежно фиксируют.

2. Скользящие. Такие приспособления не закрепляются. Их при использовании удерживают руками.

3. Поворотные. Их применяют при сверлении отверстий в деталях цилиндрических форм. Направление сверления задается при помощи втулок. Оно может быть вертикальным, горизонтальным и наклонным.

4. Опрокидываемые. Такие кондукторы для сверления под углами применяют при необходимости работы в различных плоскостях.

5. Закрепляемые. Они надежно крепятся к обрабатываемым поверхностям. Это удобно, но ограничивает свободу действий.

Изображение №2: сверление металла с применением кондуктора

Что можно использовать в домашних условиях

В домашних условиях обычно приходится сверлить отверстия под прямыми углами. Для повышения точности можно воспользоваться двумя эффективными подручными средствами.

Металлический уголок

Это самое распространенное приспособление для сверления отверстий под углом 90°. Используется оно так.

1. Сделайте разметку при помощи керна.

2. Возьмите дрель и установите сверло в центр будущего отверстия.

3. Приложите уголок к сверлу так, чтобы он соприкасался с инструментом обеими сторонами.

4. Просверлите отверстие требуемой глубины.

Удлиненная гайка

Отверстия, полученные сверлением металла под прямым углом при помощи удлиненной гайки, также имеют высокую точность. Операция предполагает лишь удерживание приспособления нужного диаметра при сверлении с центрированием сверла в намеченной точке.

В заключение

Как видите, сверлить отверстия под углами можно при помощи различных приспособлений. Лучшие варианты — профессиональные приставки и закрепляемые кондукторы.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

27 апреля 2022

Как выбрать сверло

26 февраля 2022

Углеродистая сталь

10 января 2022

Сверление рельс

9 декабря 2021

Способы заточки ступенчатых сверл

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

7 полезных рекомендаций и методик

Большинству операторов хорошо знакомы направляющие сверла (точечные сверла, разновидность центровочных сверл) — они имеют малую длину и небольшие канавки (канавки могут и вовсе отсутствовать). Эти маленькие сверла характеризуются высокой жесткостью и позволяют выполнить точное засверливание для последующей работы спиральным сверлом. Цилиндрический хвостовик обеспечивает точное позиционирование инструмента в точке сверления. Такие сверла используются для формирования небольших отверстий в заготовке, которые предотвращают отклонение спирального сверла и позволяют точно выдерживать расположение осей отверстий.

В каких случаях необходимо использовать направляющее сверло?

Всегда ли необходимо использовать направляющее сверло для изготовления отверстий с высокой точностью? Основным назначением направляющего сверла является обеспечение точности расположения отверстия. Короткое направляющее сверло имеет высокую жесткость, в результате чего минимизируется вероятность его отклонения.

Тем не менее, если вы используете твердосплавные либо короткие сверла (с минимальным отношением длины к диаметру), использование направляющего сверла не требуется. Твердый сплав сам по себе обладает повышенной жесткостью по сравнению с высокопрочной сталью, поэтому сверло не отклоняется от намеченной точки. Фактически, большинство производителей вместо обычного спирального сверла рекомендуют использовать твердосплавные спиральные сверла или сверла со сменными пластинами, что обусловлено легкостью их входа в материал. Короткие сверла, благодаря малой длине, менее склонны к изгибанию. В общем, вы сэкономите много времени, если избежите использования направляющего сверла.

Совет #1. Более предпочтительным вложением денег является приобретение комплекта коротких спиральных сверл, поскольку это более практично.

Длинные сверла, в основном, используются довольно редко.

Короткие спиральные сверла имеют меньшую длину и ха-
рактеризуются повышенной жесткостью по сравнению с
длинными сверлами. При их использовании нет необходимости в
направляющих сверлах.

Иногда нам просто необходимо использовать длинные сверла из-за большой глубины отверстия. В таких случаях можно использовать направляющее сверло перед спиральным, либо засверлить отверстие коротким сверлом и досверлить его до необходимой глубины длинным. В любом случае, вам потребуется сменить инструмент, поэтому разница не принципиальна.

Совет #2. Когда можно использовать центровочные сверла вместо направляющих.

Многие операторы используют центровочные сверла вместо направляющих. Центровочные сверла предназначены для формирования отверстий, подходящих для крепления заготовки в токарных обрабатывающих центрах. Их рабочая поверхность состоит из двух частей — сверловочная и зенковочная. Центровочные сверла дешевле направляющих, однако у них есть определенные недостатки. Например, сверловочная часть является достаточно тонкой, и, если она сломается, сверло перестанет работать. Неприятная ситуация, особенно если вам необходимо сверлить большое количество отверстий. Другой проблемой центровочного сверла является угол зенкования, который обычно составляет 60 градусов. При засверливании отверстий желательно, чтобы этот угол был больше угла при вершине спирального сверла. Чем меньше входной угол отверстия, тем ближе к наружному диаметру спиральное сверло коснется заготовки. Если спиральное сверло заточено не идеально, то одна из режущих кромок войдет в контакт раньше другой — в такой ситуации возможно отгиб сверла. Такое развитие событий нивелирует идею предварительного засверливания и отрицательно влияет на точность. Больший угол зенковки обеспечивает контакт конца спирального сверла с заготовкой, позволяя добиться лучшей точности. Наконец, перемычка направляющего сверла обычно тоньше перемычки центровочного, поэтому направляющее сверло режет материал легче и меньшим нагревом.

Направляющее сверло (сверху) является
лучшим выбором по отношению к
центровочному сверлу (снизу)

Совет #3. Кулачковый и цанговый патрон.

Все зависит от того, с каким сверлом вы собираетесь работать — с направляющим или каким-либо другим спиральным сверлом, поскольку, делая выбор, необходимо учитывать два важных фактора — точность и зажимное усилие.

Для получения большей точности следует использовать цанговый патрон в сочетании с направляющим или спиральным сверлом. Традиционные кулачковые патроны характеризуются меньшей точностью, а самая плохая точность наблюдается при использовании винтовых патронов для концевых фрез.

Тем не менее, кулачковые патроны отличаются максимальным зажимным усилием. И вот почему:

1. Зажим происходит в трех точках. Зажимное усилие настолько большое, что оно может привести к повреждению хвостовика спирального сверла, если оно изготовлено из недостаточно прочного металла. При этом в цанговом патроне нагрузка равномерно распределяется по всему диаметру хвостовика. Вы можете легко понять, почему он обеспечивает меньшее зажимное усилие.

2. В кулачковом патроне используются клиновидные зажимные кулачки, что обеспечивает значительный выигрыш в усилии затяжки. В результате, сверло в кулачковом патроне фиксируется значительно надежнее по сравнению с цанговым патроном.

Вывод: Рекомендуется использовать цанговый патрон для небольших сверл, имеющих диаметр 1/4″ и менее, а для сверл больших размеров предпочтительнее применять кулачковый патрон, что обусловлено большим зажимным усилием.

Рекомендации и методики по засверливанию

Совет #4. Как сверлить.

При засверливании следует ненадолго задерживать конец сверла в отверстии, чтобы обеспечить гладкую поверхность для подвода спирального сверла. По этой причине предпочтительнее применять цикл сверления G82, нежели G81.

Совет #5. Фаска.

Вы заметили схожесть формы направляющего сверла и инструмента для снятия фасок?

Инструменты для
снятия фасок

Отлично, вы уже поняли, что можете снимать фаску направляющим сверлом. Попробуйте, и вы сможете сэкономить дополнительное место в вашем устройстве смены инструмента.

Совет #6. Если вы думаете, что еще можно делать направляющим сверлом, попробуйте также зенковать отверстия под винты с потайной головкой.

Вместо предварительной засверловки с последующим сверлением полного отверстия и зенкованием можно убить двух зайцев одним выстрелом. Единственная ложка дегтя заключается в том, что в соответствии со стандартами США по зенковке отверстий под винты с потайной головкой, необходимо зенковать отверстие под углом 82 градуса, в то время как большинство направляющих сверл имеют угол при вершине, равный 90 градусов. Вот небольшая сравнительная таблица:

В первом столбце указан размер винта, во втором — диаметр головки в соответствии с данными производителя, имеющимися в интернете. Вспомним геометрию — сторона конуса головки винта формирует гипотенузу прямоугольного равнобедренного треугольника, соответственно высота треугольника (глубина) равняется половине диаметра головки. Теперь можно рассчитать несоответствие между 82-градусной и 90-градусной зенковкой с помощью направляющего сверла (столбец 4). Как видите, ошибку сложно назвать несущественной, однако она вряд ли критична.

Направляющие сверла с углом 82 градуса также существуют, но имеют меньшие размеры. Они не будут вносить несоответствие стандартам. Стоимость 82-градусного и 90-градусного сверла, по моим сведениям, примерно одинакова. Вы можете приобрести направляющее сверло подходящего диаметра, однако при этом следует учитывать диаметр головки винта, останавливая сверло при засверливании в нужной точке. Направляющее сверло диаметром 3/4″ подходит только для винтов диаметром 5/16″ и менее. Эти сверла почти в 2 раза дороже зенкера, поэтому вам придется сделать выбор между экономией времени или денег.

Итак, направляющим сверлом можно засверливать отверстия, выполнять раззенковку и снимать фаску. Но это еще не все!

Совет #7. Вы также можете использовать направляющее сверло в качестве V-образного гравировального резца.

Необходимо отметить, что ни одно из рассматриваемых сверл не подходит для микрообработки. Вы можете значительно увеличить срок службы инструмента, если будете засверливать отверстия на глубину, на 5% превышающую диаметр микросверла.
