Напряжение холостого хода сварочного инвертора: Что такое напряжение холостого хода сварочного инвертора и что от него зависит? | Часто задаваемые вопросы

alexxlab | 09.09.1997 | 0 | Разное

Содержание

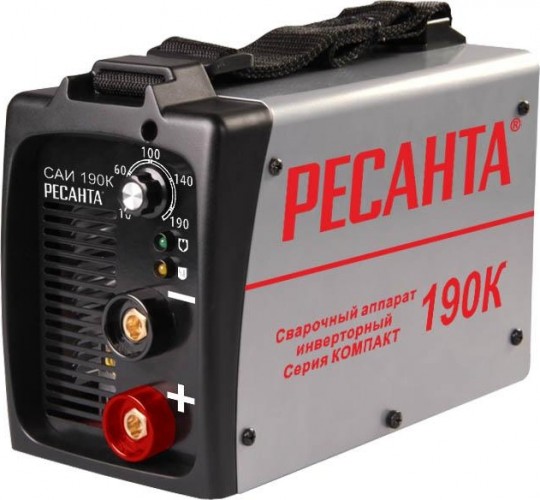

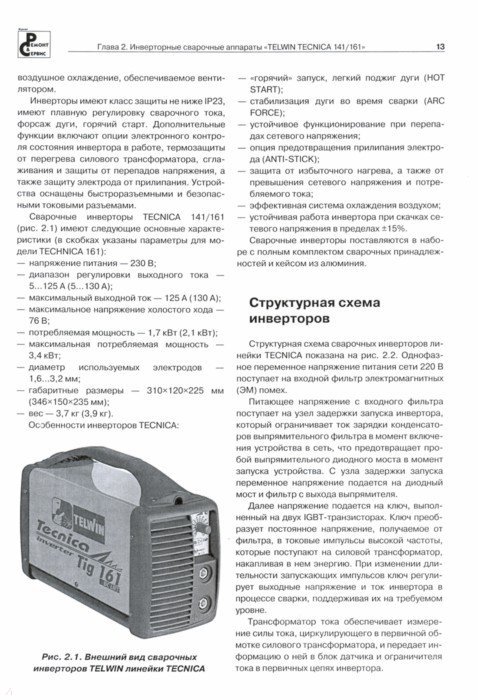

Что такое напряжение холостого хода сварочного инвертора и что от него зависит? | Часто задаваемые вопросы

Условимся обозначать исследуемую нами величину напряжения холостого хода символом Uх.х. Узнать о том, какое Uх.х. на вашем инверторе, можно из паспортных данных или инструкции по применению. Определить его можно практически, замерив напряжение на выходных клеммах включенного в сеть аппарата до поджига дуги. Если говорить проще, то включите аппарат и замерьте напряжение между держателем и клеммой «Земля». Некоторые специалисты считают, что так можно мерить только Uх.х. у сварочных трансформаторов.

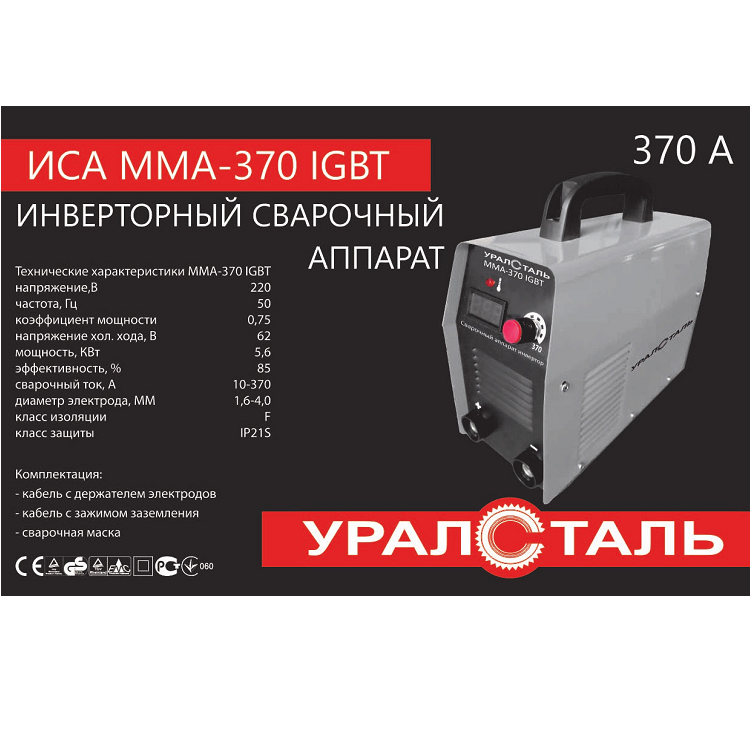

На большинстве сварочных инверторов это напряжение равно 60 В. Это не самый лучший вариант для поджига дуги, но более высокое Uх.х. опасно с точки зрения электробезопасности. Стандарты не разрешают поднимать уровень Uх.х. выше 100 В. Это еще один пример компромисса между желаемым и возможным.

Потребитель мог бы и не задумываться над значением этой величины на своем инверторе, если бы не прямая зависимость между U

х.х. и зажиганием дуги. При напряжении в 60 В поджиг дуги нормальный, но следует учитывать, что 60 В могут быть обеспечены только при напряжении питающей сети 220 В. При снижении напряжения в сети будет уменьшаться и Uх.х.

На что рассчитывать

Основная масса инверторов рассчитывается на работу от сети, допускающей колебания до 15%. Это значит, что инверторы устойчиво работают до напряжения 187 В. Если ваша сеть не обеспечивает такой уровень напряжения, вам придется поискать инвертор, который допускает колебания до 25%. В случае провалов сетевого напряжения ниже допустимой нормы, инвертор работает неустойчиво, теряет мощность или отключается.

При Uх.х. менее 80 В приходится тщательнее выбирать марку применяемых электродов. Есть группа профессиональных электродов (УОНИИ, ЦЛ, ТМУ), которые для поджига дуги требуют не менее 80 В.

Совет на прощание

Помните, что в наше время для домашних умельцев предлагается огромное количество моделей инверторов и других устройств для сваривания металлов. Среди них нет универсальных на все случаи жизни. Постарайтесь выбрать тот, который нужен именно для ваших целей.

Практика сварочного обмана. Как не проколоться при выборе аппарата. Часть 2

Работа при пониженном напряжении в питающей сети

Данная особенность аппарата, в условиях отечественных электросетей – безусловно важна. Если инвертор не справляется с просадкой в сети до 190В – грош ему цена. Работа в гараже или на даче, в местах, где сети не могут похвастать стабильностью, – будет просто невозможна.  Даже если в вашей розетке стабильно 220В, то при использовании удлинителей в 30, 50 или 100 метров – просадок всё равно не избежать.

Обман, как и в случае с дополнительными функциями, вызван страхом производителей проиграть в конкурентной борьбе. Если все продавцы техники обещают, что их инверторы работают при 160 В в розетке, почему бы не заявить, что наш «Дуб» не может работать и при 120 В, не теряя при этом в качестве шва.

Простейший способ проверки работоспособности инвертора при пониженном напряжении – использовать устройство под названием ЛАТР. Лабораторный АвтоТрансформатор позволяет настроить нужные параметры напряжения и посмотреть, как сварочный аппарат, подключенный через прибор, будет справляться со сваркой. Как вы понимаете, данное оборудование найдётся далеко не в каждом гараже. В лаборатории Aurora данное устройство имеется, и тесты на работу при низком напряжении в сети мы обязательно будем проводить. Так что следите за обновлениями видео на канале Aurora Online Channel.

Другая крайность – обещание продавцов сварочной техники, что при 100-110В в питающей сети аппарат будет выдавать такой же результат сварки, что и при номинальном напряжении. Это, безусловно, не правда. Сварочный ток аппарата снижается пропорционально напряжению в сети. Вопрос только при каком напряжении в розетке качество шва при работе с данным диаметром электрода станет неприемлемым. Для некоторых аппаратов это 180 В, для других 160 В.

Ещё раз повторим, работа с питающим напряжением в 220 В является гарантией идеального сплавления кромок свариваемого металла, снижение напряжения – является нештатной ситуацией и ожидать высокого качества сварочного шва в таких условиях нельзя.

Судя по рекламе – сварка при сверхнизком напряжении в питающей сети является чуть ли не главным требованием к аппарату. Между тем, хотим обратить внимание покупателей, что сварка процесс многосоставной. Кроме собственно сплавления кромок металла, нужно провести значительный объём подготовительных работ. Разрезать заготовки, зачистить место сварки, в конце концов осветить рабочее место сварщика. А падении напряжения до 140-160В ни болгарка, ни даже освещение работать не будут.

Пределы регулирования сварочного тока

Эта характеристика позволяет понять, как сварочный аппарат справится с работой с разными диаметрами электродов. Чем тоньше свариваемый металл, тем меньше должен быть сварочный ток, и соответственно, диаметр выбранного электрода. Учитывая, что минимальный диаметр электродов в свободной продаже составляет 1.6 мм, ток для них должен быть в районе 40-50А. Для работы с большими толщинами заготовок, ток, напротив, должен быть высоким, для электрода 4мм, – 140-200А.

Стоит напомнить, что ток сварки подбирается в зависимости от диаметра электрода. Для приближённых расчётов используется формула:

Iсв=k х dэл

Значения коэффициента k – можно узнать из таблицы:

  dэл

2

3

4

5

6

k

 25-30

 30-45

 35-50

 40-55

 45-60

Кратность регулирования сварочного тока вычисляется делением максимального сварочного тока на минимальный.

Iсв. max/Iсв. Min.

Для простейших бытовых ММА аппаратов данное соотношение должно быть не менее 2, для профессиональной техники и производственного оборудования – от 3 до 8.

Обман в данном случае может сводиться к преувеличению диапазона регулировок. Если аппарат выдаёт ток от 80 до 120А – работать с электродами тоньше 2.5 и толще 4 мм – будет сложно.

Устойчивость и стабильность процесса сварки

Любитель, который сталкивается со сваркой впервые, думает, что раз электрод «искрит» – значит аппарат работает. Это неверно. Если аппарат зажигает дугу, это совсем не значит, что процесс сплавления кромок свариваемого металла идёт так, как нужно.

Бывает, что аппарат даже выдаёт заявленные токовые характеристики, а сварка всё равно не идёт.  И тут стоит обратить внимание на ещё один принципиальный момент – устойчивость системы: «Источник питания-Дуга». Для того чтобы процесс сварки был стабильным должны выполняться следующие условия:

U (напряжение) дуги = U источника
I (ток) дуги = I источника.

Графически эти равенства определяются точкой пересечения статической Вольт-амперной характеристики дуги (СВАХ дуги) и статической внешней характеристики источника питания (Внешняя характеристика ИП).


Все эти ВАХ и СВАХ для обывателя – тёмный лес. А значит жулики будут этим беззастенчиво пользоваться. К примеру, есть два аппарата с одинаковыми токовыми характеристиками: EWM PICO 162 и наш, уже знаменитый «Дуб». Допустим оба аппарата выдают заявленный номинальный ток в 150А, при этом сварка PICO – просто песня. Аппарат не варит а шепчет. В то время как у владельца «ДУБа» – проблема… очень много брызг, дуга не стабильна и то обрывается, то прожигает дыры в заготовках… В чём может быть дело? Да как раз, в форме внешней характеристики источника. Так что соберитесь, и постарайтесь вникнуть в детали, о которых пойдёт речь далее:

СВАХ дуги представляет собой зависимость напряжения дуги от её тока, т.е. U дуги= ʄ (I дуги) (Напряжение дуги – есть функция от тока дуги).

Т.к. дуга является нелинейным элементом электрической цепи, то и СВАХ дуги будет иметь криволинейный характер и состоять из 3-х характерных участков: падающего, жёсткого и возрастающего.

При разных способах сварки СВАХ дуги реализуется только на некоторых участках. Для ММА сварки это падающий и жёсткий:




Положение СВАХ дуги зависит от длинны дуги


Удаляя электрод от детали сварщик удлиняет дугу напряжение при этом растёт (L1), приближая электрод к поверхности дуга уменьшается, а вместе с ней падает и напряжение (L3).

Внешняя характеристика источника питания

Внешняя характеристика источника питания представляет собой зависимость напряжения на внешних зажимах от тока, т.е. U источника = ʄ (I дуги). (Напряжение на внешних зажимах источника есть функция от тока дуги)

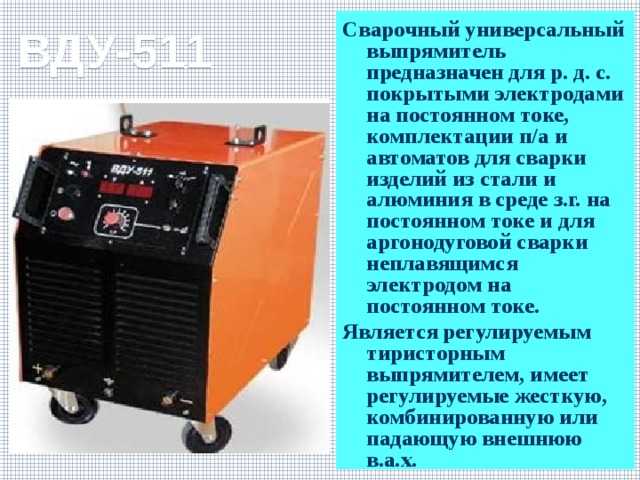

Внешняя характеристика может быть падающей (1), Жёсткой (2), или возрастающей (3).


Для каждого способа сварки, для того, чтобы добиться устойчивости процесса – необходим источник питания с определённой внешней характеристикой. Для ММА сварки источник питания в общем виде должен иметь падающую или круто падающую внешнюю характеристику:


Сварщик не может удержать дуговой промежуток неизменным. Длинна дуги во время сварки то увеличивается, то уменьшается, соответственно меняется и сила тока. При падающей внешней характеристике изменение длинны дуги сопровождается незначительными изменениями сварочного тока. Это значит, что размер сварочной ванны и геометрические параметры шва остаются постоянными. Чем круче падение графика внешней характеристики источника питания – тем меньше изменения тока. Сварщик может удлинять дугу не опасаясь её обрыва, или укорачивать её без опасения прожечь заготовку.

Давайте остановимся на падающей внешней характеристике подробнее, почему важна именно такая форма графика, и чем чреват обман?  Предположим, что мы решили использовать для сварки аппарат с полого падающей внешней характеристикой, которой, кстати, часто грешат производители бюджетного сварочного оборудования. Некоторые производители в погоне за высокими токами, вместо номинального сварочного тока указывают ток короткого замыкания. При разработке дешёвого аппарата инженеры не мудрят, а создают источник с такой вот внешней характеристикой:


Ток короткого замыкания здесь, допустим, 200А, которые, недобросовестные продавцы обозначают как номинальный сварочный ток. Однако из данного графика видно, напряжение дуги при токе в 200А – равно нулю, а значит сварочный процесс будет невозможен. Для нормального сплавления кромок металла, напряжение 200-амперного источника должно быть в районе 28 В (откуда появилось это значение мы расскажем чуть позже, когда будем говорить об условной рабочей нагрузке), а значит максимальный сварочный ток приведённого на графике инвертора будет значительно ниже заявленного производителем значения.

Чем ещё плоха данная внешняя характеристика для аппаратов ММА?


При изменении длинны дуги – будет серьёзно меняться и выдаваемый ток аппарата. Как видите диапазон изменения тока при полого падающей характеристике – очень велик, а значит о стабильности сварочного процесса говорить не приходится: аппарат с пологой ВАХ будет то прожигать металл, то не проваривать его в зависимости от положения электрода относительно сварочной ванны. Так же можно сказать, что для сварки покрытым электродом не подходят аппараты с жёсткой или возрастающей внешней характеристикой. Добиться стабильного процесса сварки при таких условиях будет невозможно.


В случае с крутопадающей внешней характеристикой Источника питания диапазон изменения тока будет незначителен, а значит процесс сплавления металла – гораздо стабильнее:



Именно поэтому, для ММА сварки так принципиальна крутизна падения графика. Чем круче – тем стабильнее процесс.

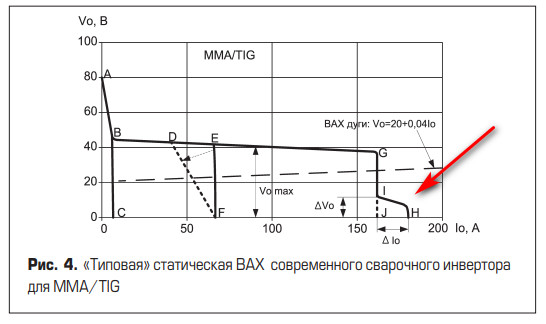

У современных источников питания для ММА сварки внешняя характеристика может быть комбинированной и состоять из 4-х участков:


Такая характеристика обеспечивает соответствие инвертора специфическим требованиям к каждой стадии сварочного процесса.

1 участок – Высоковольтной подпитки

Формируется специальной цепью с напряжением холостого хода 80-100В и Током короткого замыкания 10-50А, для обеспечения стабильности сварочного процесса при работе на малых токах.


2 участок – пологопадающий или жёсткий

Формируется основной силовой цепью с напряжением холостого хода 40-60В, с наклоном 0-0.05 В/А.


Эти параметры выбирают на основе компромисса:

  • Требования экономичности (чем ниже напряжение холостого хода, тем дешевле источник питания)
  • Получение удовлетворительных сварочных свойств: чем выше напряжение холостого хода, тем выше надёжность зажигания и эластичность дуги.

3 участок – крутопадающий (рабочий режим)

Обеспечивает поддержание устойчивого дугового разряда при установленном значении сварочного тока. Наклон участка можно изменять при проектировании источника – чем он круче, тем выше стабильность тока при изменении длинны дуги. Именно падающая форма данного участка, как уже было сказано, – гарантирует постоянство глубины проплавления и эластичность дуги.


4 участок – Форсирование дуги

О данном отрезке мы говорили выше, когда разбирались с функцией Arc Force.  Некоторые источники имеют регулировку форсажа, что позволяет изменять жёсткость дуги. Уменьшение форсирования снижает разбрызгивание, увеличение – позволяет добиться увеличения глубины проплавления и снижение возможности залипания электрода.


Вы можете посмотреть данную статью в видео-ролике:

Что такое холостой ход при сварки

Что такое холостой ход при сварки

Можно провести испытание сварочного инвертора на что он способен. Берем самый доступный сварочный инвертор TIG. Приведу пример аппарата на фото там IN 256T/ IN 316T.

Если посмотреть таблицу там указано где находится холостой ход в виде индикации. На таких аппаратах холостой ход запрограммирован компьютером. Когда вы выбираете нужный режим автоматически выставляется холостой ток. Его можно проверить обычным вольтметром именно на концах силовых проводов в включенном состоянии. То есть на держаке и крокодиле. Падение напряжения не должно отклонятся, при зажигании дуги и сварки, более чем на пять вольт.

К примеру ели китайский бюджетник там вы вообще не найдете информации о холостом ходе. Плюс еще Амперы завышены по показателям. На самом деле некоторые даже электроды уони 13/55 не потянут. А все почему? Этим электродом нужен холостой ток 70 вольт при 80 амперах. А такие сварочные аппараты устроены таким образом что при увеличении силы тока возрастает и напряжение. Другими словами при самом большом токе выдадут они вам 90 вольт. Напряжением еще до вторичной обмотки управляет блок, который преобразует высокое напряжение в первичной обмотки. Потом под воздействием электромагнитной силы передается на вторичную обмотку. Напряжение снятое с нее переходит дальше. Если на входе первичной обмотки мало напряжение то и на выходе будет низкое.

Рассмотрим примитивный ВД-306М У3. На малых токах 70-190 А напряжение 95 вольт плюс минус 3 вольта. На больших токах 135-325 А холостой ток 65 вольт плюс минус 3 вольта. При этом он стабилен во всех диапазонах силы тока. Как рукоятку не крути и меняй амперы сколько душе угодно холостой холостой ход не убавится.

Я к чему это веду если сварочный инвертор плохо варит на малых токах у вас причина в блоке управления описанная выше. Как некоторые говорят ставьте дополнительный дроссель или на выходе балластник. Силу тока выкручиваем на полную и регулируем уже на балласте. Лишние амперы возьмет на себя а холостой ход останется не измененным.

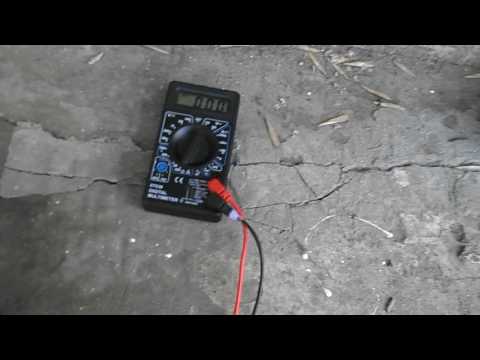

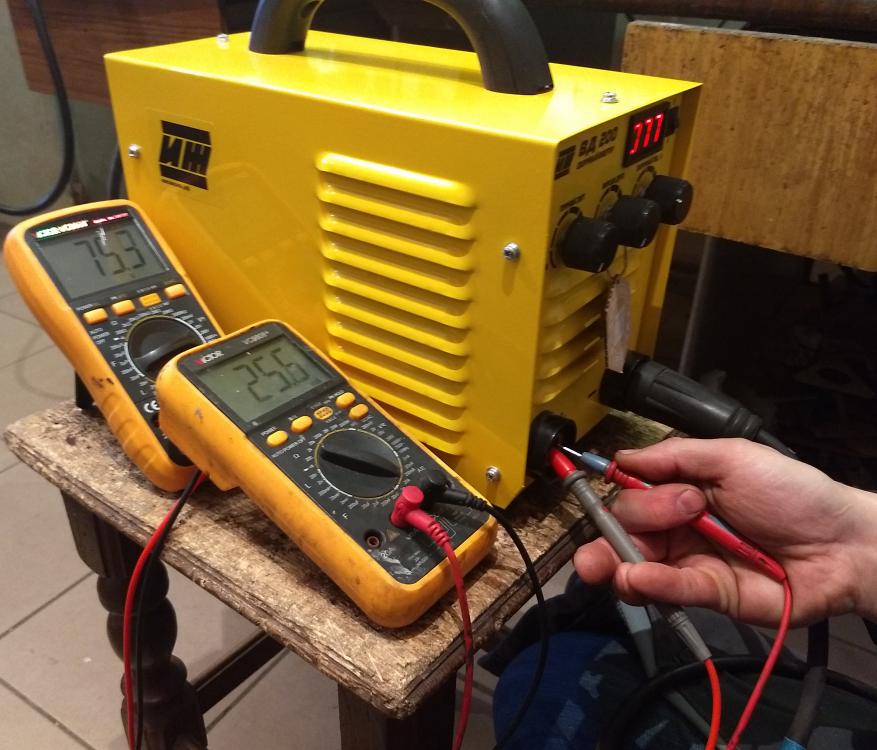

Сами ради интереса проверьте свой сварочный аппарат. Киньте щупы от вольтметра на силовые кабеля и попробуйте варить. Увидите как падает напряжение. Сам лично варил в домашней сети инвертором интерскол 250А электродами 3мм УОНИ 13/45 с обратной полярностью. Как только не крутил амперы так толком и не смог их разжечь, зато МР-3 горят будь здоров от первого прикосновения.

Читайте в паспорте при покупке оборудования сколько холостого тока выдает аппарат и на каких токах. Если это не профессиональное оборудование холостой ход вы ни как не отрегулируете. Если не метод описанный выше. На самом корпусе агрегата вы навряд ли найдете такую информацию. Производители обычно ее скрывают громкими названиями и силой тока.



Напряжение холостого хода сварочного инвертора что это

Можно провести испытание сварочного инвертора на что он способен. Берем самый доступный сварочный инвертор TIG. Приведу пример аппарата на фото там IN 256T/ IN 316T.

Если посмотреть таблицу там указано где находится холостой ход в виде индикации. На таких аппаратах холостой ход запрограммирован компьютером. Когда вы выбираете нужный режим автоматически выставляется холостой ток. Его можно проверить обычным вольтметром именно на концах силовых проводов в включенном состоянии. То есть на держаке и крокодиле. Падение напряжения не должно отклонятся, при зажигании дуги и сварки, более чем на пять вольт.

К примеру ели китайский бюджетник там вы вообще не найдете информации о холостом ходе. Плюс еще Амперы завышены по показателям. На самом деле некоторые даже электроды уони 13/55 не потянут. А все почему? Этим электродом нужен холостой ток 70 вольт при 80 амперах. А такие сварочные аппараты устроены таким образом что при увеличении силы тока возрастает и напряжение. Другими словами при самом большом токе выдадут они вам 90 вольт. Напряжением еще до вторичной обмотки управляет блок, который преобразует высокое напряжение в первичной обмотки. Потом под воздействием электромагнитной силы передается на вторичную обмотку. Напряжение снятое с нее переходит дальше. Если на входе первичной обмотки мало напряжение то и на выходе будет низкое.

Рассмотрим примитивный ВД-306М У3. На малых токах 70-190 А напряжение 95 вольт плюс минус 3 вольта. На больших токах 135-325 А холостой ток 65 вольт плюс минус 3 вольта. При этом он стабилен во всех диапазонах силы тока. Как рукоятку не крути и меняй амперы сколько душе угодно холостой холостой ход не убавится.

Я к чему это веду если сварочный инвертор плохо варит на малых токах у вас причина в блоке управления описанная выше. Как некоторые говорят ставьте дополнительный дроссель или на выходе балластник. Силу тока выкручиваем на полную и регулируем уже на балласте. Лишние амперы возьмет на себя а холостой ход останется не измененным.

Сами ради интереса проверьте свой сварочный аппарат. Киньте щупы от вольтметра на силовые кабеля и попробуйте варить. Увидите как падает напряжение. Сам лично варил в домашней сети инвертором интерскол 250А электродами 3мм УОНИ 13/45 с обратной полярностью. Как только не крутил амперы так толком и не смог их разжечь, зато МР-3 горят будь здоров от первого прикосновения.

Читайте в паспорте при покупке оборудования сколько холостого тока выдает аппарат и на каких токах. Если это не профессиональное оборудование холостой ход вы ни как не отрегулируете. Если не метод описанный выше. На самом корпусе агрегата вы навряд ли найдете такую информацию. Производители обычно ее скрывают громкими названиями и силой тока.

Вопрос:

Ответ:

Среди характеристик сварочных инверторов есть несколько важных показателей. Это напряжение питающей электросети (220 или 380 Вольт), диапазон выдаваемого тока (от 10 до 600 Ампер), имеющиеся функции, вес и габариты аппарата, а также напряжение холостого хода.

Эта характеристика показывает нам, с каким напряжением ток выходит на электрод после того, как пройдет все стадии преобразования после электросети. Напомним, что из электросети по питающему кабелю ток поступает на первый преобразователь, оттуда он выходит уже постоянным и идет на фильтр, а затем на второй преобразователь. В итоге мы снова получаем переменный ток с частотой не 50 Гц, а 20-50 кГц. Затем следует понижение входного напряжения с одновременным повышением силы тока. В итоге мы получаем выходное напряжение 55-90 Вольт и силу, которую можно регулировать в заданном для каждой конкретной модели диапазоне.

Вот это выходное напряжение и является напряжением холостого хода. От него зависит два момента:
• Безопасность инструмента для владельца;
• Легкость поджигания сварочной дуги.

Чем выше будет напряжение холостого хода, тем легче будет зажечь сварочную дугу инвертора. Казалось бы, стоит тогда покупать инверторные аппараты с высоким показателем напряжения холостого хода. Но высокое напряжение достаточно опасно для человека в случае соприкосновения, поэтому его далеко не всегда делают высоким. Если же вы все-таки хотите, чтобы зажигать дугу было легко, то стоит выбрать сварочный инвертор с высоким напряжением, но с дополнительно установленной функцией защиты, которая автоматически снижает напряжение до безопасного для человека уровня в том случае, если существует риск для пользователя, а затем возвращает уровень назад.

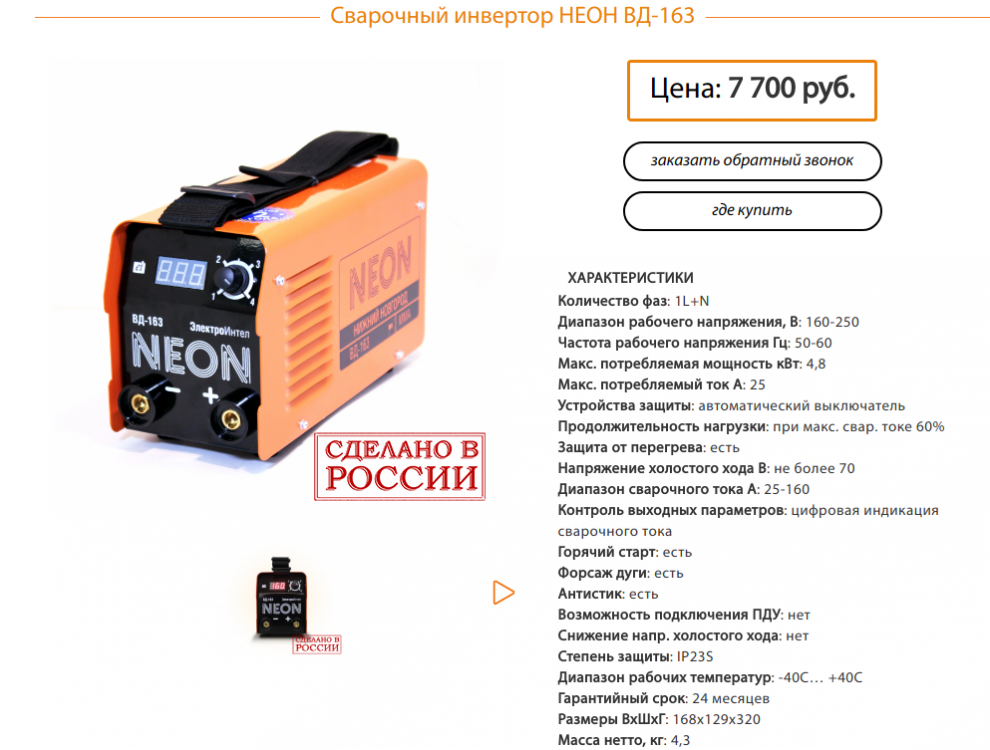

Если Вы ещё не выбрали сварочный инвертор, то среди бытовых моделей обратите внимание на сварочные аппараты Аврора и инверторы Blueweld, из полупрофессиональных моделей можно порекомендовать сварочные аппараты Foxweld и ММА-оборудование Сварог, «профессионалы» хороши из сварочных аппаратов Kemppi и ММА-инверторов EWM. Это оборудование есть у нас на сайте в каталоге и его можно приобрести с доставкой в любой уголок России.

Приходя в магазин или заглядывая на интернет-порталы, покупатель в первую очередь смотрит на ценник представленного оборудования, естественно ищется вариант, который был бы оптимален по соотношению стоимости и качества.

В то же время, цена не всегда является объективным критерием выбора. Именно в низшей ценовой категории лежит огромный пласт некачественного товара. В этой статье мы поговорим о технологиях, которые применяются для обмана покупателя.

Начнём с самого простого:

Завышение токовых характеристик

Часто цифры, указанные на аппаратах, в инструкциях или на коробках оборудования не имеют к реальности никакого отношения. Бывает, что обещанные и реальные значения сварочного тока расходятся на 20 а то и 50%. К примеру, вместо заявленных 200А – аппарат выдаёт только 125.

Выбирая сварочный аппарат, покупатель смотрит на верхний предел сварочного тока и сравнивает цену с конкурентами, исходя из их технических характеристик. Как вы понимаете, стоимость аппаратов на 120 и 200А – значительно отличается в пользу первого, а заплатить за него вам предлагают, как за гораздо более мощное устройство.

Профессионал никогда не покупает сварочный аппарат с теми токовыми характеристиками, которые ему нужны, т.е. если специалисту в области сварки нужен 180А источник тока, то в магазине он остановит свой выбор на 200 — 250А инверторе. Такой выбор, с одной стороны защищает покупателя от занижения характеристик, с другой — позволяет иметь запас мощности.

Производитель, зная об этой особенности выбора, периодически завышает токовые характеристики. В итоге, запас мощности, который покупатель рассчитывает получить — оказывается нулевым, зато аппарат на якобы «200А» стоит чуть дороже 180А аналога.

Ещё одна уловка маркетологов – присвоение названия аппарату с цифровым кодом, который намекает на сварочный ток, однако отношения к нему не имеет. Возьмём, к примеру, воображаемый аппарат «Дуб 250», (надеюсь такого нет), или даже «Дуб 250А» — название как бы намекает нам, что аппарат должен обладать током в 250 А, в то время, как в инструкции к инвертору обозначены 160А, но кто же читает эти бумажки? Так что, меньше внимания надписям на корпусе – больше времени изучению аппаратов.

Устраивая чехарду с характеристиками продавцы рассчитывают на поверхностные знания покупателя. Рядовой любитель сварки не сможет проверить характеристики инструмента, который планирует приобрести.

К сожалению, наши люди больше доверяет рекламе или «цифровому табло», которое частенько не имеет ничего общего с реальным током. Вот наглядное доказательство: в одном из наших видео посвящённых сравнению сварочных аппаратов мы тестировали инвертор ELAND:

При подключении аппарата к стенду статической нагрузки выяснилось, что показания амперметра на нашем аппарате и цифрового табло ELAND — расходятся на 50А(!). Многие производители устанавливают на своё оборудование не измерительные приборы, а индикаторы, которые показывают значения в зависимости от положения ручки настройки. Т.е. цифры на табло не являются показаниями амперметра — это просто цифры.

Дополнительные функции

Поводом для обмана могут быть дополнительные функции аппарата. Antistick, Hot Start, Arc Force, функция снижения напряжения VRD – они стали джентельменским набором, который заявляется почти на всех современных инверторах. Продавцы опасаются, что отсутствие какой-либо из указанных функций, может оттолкнуть покупателя, и поэтому пишут, что инвертор оснащён всем набором опций вне зависимости от того присутствуют они на аппарате или их нет.

В свою очередь многие покупатели не очень представляют, что такое, например, Горячий старт, или что скрывается за аббревиатурой VRD. Наш небольшой ликбез по ссылкам. Жмите – не стесняйтесь:

Самый распространённый вариант обмана, как вы поняли – отсутствие заявленных функций на инверторе.

Проверить их наличие, кроме Антистика и VRD, можно только в условиях лаборатории. Антизалипание проверяется продолжительным контактом электрода и свариваемой детали. При наличии данной функции, электрод не должен раскаляться докрасна: после небольшого периода нагрева – аппарат, при наличии функции Антистик, должен сбросить значение сварочного тока до минимума, и сохранить электрод пригодным к дальнейшей работе.

Наличие VRD – проверяется вольтметром, подключенным к байонетам аппарата. Значение напряжения холостого хода при включенной VRD не должно превышать безопасные для сварщика параметры: 12-18-24 Вольт, в зависимости от значений, заявленных производителем. Наличие VRD проверяется вольтметром, подключенным к байонетам аппарата.

Есть ещё более простой способ проверки, предложенный одним из владельцев AURORA MINIONE 1600. Однако пользоваться им, если Вы не уверены в наличии данной функции на аппарате, мы не рекомендуем. https://youtu.be/O_8VjgKiiJ8?t=5m58s

Напряжение холостого хода

Раз уж мы заговорили о безопасности, нельзя обойти вниманием такой параметр сварочного оборудования как напряжение холостого хода. Это «палка о двух концах», с одной стороны, чем выше напряжение, тем надёжнее будет зажигание, выше эластичность дуги, а сам процесс сварки – стабильнее. С другой стороны – высокое напряжение холостого хода ограничено требованиями безопасности сварщика. В итоге, минимальным напряжением холостого хода для источников питания сварки покрытым электродом принято считать 40 В, а максимальное значение не должно превышать 100 В (среднее значение). Проверить напряжение, как и в случае с VRD, можно вольтметром подключенным к выходным зажимам сварочного источника.

Наиболее распространённый обман – завышение значения холостого хода. Вместо 80-90 В, аппарат выдаёт всего 40, что не может не отразиться на поджиге и стабильности горения дуги.

Вы можете посмотреть данную статью на видео:

Напряжение холостого хода сварочного инвертора

Напряжение холостого хода сварочного инвертора — это напряжение между положительным и отрицательным выходными контактами устройства при отсутствии дуги. У сварочного инвертора в исправном состоянии оно должно находиться в пределах, указанных в инструкции производителя. Обычно это напряжение от 40 В до 90 В. Такой номинал обеспечивает легкое зажигание дуги при сварке металла. Это создает и безопасность работы сварщика.


Поиск данных по Вашему запросу:

Напряжение холостого хода сварочного инвертора

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простая доработка сварочного инвертора

Устройство ограничения напряжения холостого хода сварочного трансформатора


Чтобы разобраться в вопросе, как правильно выбрать сварочный аппарат, которым можно было бы работать в доме или на даче, необходимо рассмотреть все их виды и найти оптимальный вариант. Вопрос поднимается практически всеми владельцами дач и частных домов, потому что всегда на участке найдется работа для сварщика.

А приглашать мастера и платить ему деньги за небольшой объем работы накладно. Поэтому стоит приобрести аппарат для сварки и научиться производить несложные сварочные операции, которые не требуют запредельной квалификации. Название электросварка говорит само за себя, то есть, для соединения двух металлических элементов требуется электрический сварочный аппарат. Производители сегодня предлагают агрегаты, работающие от напряжения или вольт.

Некоторые модели на выходе выдают постоянный ток, другие переменный. Еще совсем недавно это был практически единственный аппарат, с помощью которого производилась сварка. Выдает он только переменный ток, при этом полярность агрегата в процессе сварки постоянно меняется, что очень неудобно. Это выражается тем, что сварочная электрическая дуга все время скачет. Поэтому ее тяжело контролировать, во время сварки получается огромное количество искр. Отсюда и низкое качество сварочного шва, поэтому такими сварочными аппаратами могли работать только профессионалы с большим опытом.

Использовали их для сварки только черных металлов. Конструкция трансформатора проста — это два трансформатора понижающего типа с возможностью настройки выходного тока.

Правда, диапазон настроек мал, регулировка не самая тонкая. Зато ломался этот агрегат редко, да и его ремонт не сложен. Большой минус сварочных трансформаторов — большой их вес.

Даже самый маломощный прибор весит не меньше 50 кг. А что говорить о промышленных образцах, которые весили не меньше кг. Еще один отрицательный момент — это проседание напряжения в питающей электрической сети, особенно когда производится розжиг электрода.

Всем известно, что скачки напряжения негативно сказываются на современных бытовых приборах, напичканных электроникой. Поэтому сегодня сварочные трансформаторы — редкость в частных домах и на дачах. И даже если они у кого-то присутствуют, то практически не используются и держатся хозяевами на всякий случай. В принципе, это тот же сварочный трансформатор, в конструкцию которого установлен выпрямляющий блок. Выпрямители часто называют сварочными трансформаторами постоянного тока.

На выходе у выпрямителей получается постоянный ток, что упрощает процесс сварки. Электрическая сварочная дуга получается стабильной, но опыт проведения работ все же необходим. Как и трансформатор, выпрямитель прост в конструкции, ломаться здесь, в принципе, нечему. Как только эти сварочные приборы появились в магазинах, подступиться к ним было невозможно. Слишком высокая была у них цена. Но со временем изменилась элементная база, а соответственно уменьшилась стоимость оборудования, а вместе с ней и вес агрегата.

Современный сварочный аппарат для дома инверторного типа выдает силу тока ампер, что дает возможность проводить сварку электродами диаметром до 4 мм. При этом вес прибора составляет 3 кг, это минимальный показатель.

Есть одно условие, которое будет влиять на безопасность работы инверторами. Включать их можно в розетку с напряжением вольт, в конструкции которой есть клемма заземления. Так как класс защиты сварочных инверторов IP21, то заземляться они могут через питающую сеть.

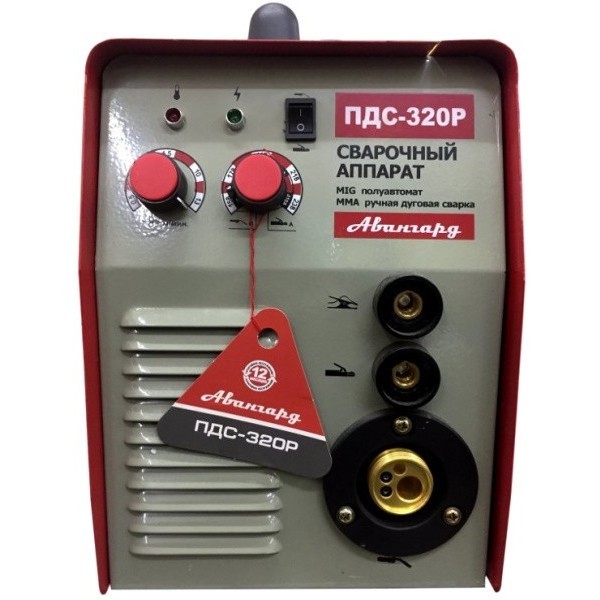

Если перед вами стоит вопрос, какой сварочный аппарат выбрать, то можно не задумываться и выбирать инвертор. Конечно, с ним высококлассным сварщиком вы станете не сразу, но много мелких сварочных операций вы сделаете на дачном участке своими руками. Так как разговор ведется о сварочных аппаратах для дома и дачи, то агрегаты данного типа в эту категорию не входят.

Чаще всего их используют в области малого бизнеса, а конкретнее, в мастерских по ремонту автомобилей. В основе их конструкции лежит один из вышеописанных сварочных приборов, плюс блок, с помощью которого подается в автоматическом режиме сварочная проволока.

Технология работы этими агрегатами основана на сварке в зоне защитных газов, что позволяет варить тонкие детали и изделия из цветных металлов. Это идеальные сварочные агрегаты, с помощью которых можно сваривать тонкие металлические листы толщиною до 0,8 мм. При этом шов получается ровным и красивым, листы не ведет, не коробит.

Единственный недостаток — сварочное устройство этого типа не может варить толстые детали. Для этого придется приобретать аппарат с электродуговой сваркой. Типы сварочных аппаратов рассмотрены, теперь можно перейти к выбору, чтобы определить лучший дачный или домашний сварной прибор. И несколько общих рекомендаций, определяющих хороший сварочный аппарат для дома и дачи на вольт. Многое будет зависеть от того, какие задачи вы предполагаете решать на участке. Если планируется варить детали из черного металла, то можно все это сделать с помощью дешевого трансформатора.

Если предполагается сварка цветных металлов, нержавейки или стальных тонких конструкций, то лучше использовать полуавтомат. Инвертор хорошо себя показывает при сварке низколегированных или конструкционных сталей. Хотя необходимо отметить, что оборудование инверторного типа, кроме цветмета и нержавейки варит любые стальные конструкции.

В домашних условиях имеет значение размеры агрегата. Поэтому небольшие и легкие инверторы — оптимальный для этого вариант. Пониженное напряжение в сети, которое присутствует практически по всех загородных поселках, является причиной, по которой выбор отдается именно инверторам. Эти аппараты работают при напряжении вольт, некоторые модели даже при В. Если вы — начинающий сварщик, то опять-таки свой выбор рекомендуется остановить на инверторах.

Простота сварки — главный критерий работы прибора: электрод не залипает, розжиг дуги легкий, при приближении электрода к свариваемому металлу при высокой мощности инвертор тут же отключается. То есть, по всем позициям это на сегодняшний день идеальный для новичка сварочный агрегат. Чем выше потенциал ионизации дугового газа, тем выше температура столба дуги [ см. Если для повторных возбуждений дуги требуются напряжения более высокие, чем амплитуда напряжения холостого хода сварочного трансформатора, дуга повторно не возбуждается и процесс прекращается.

Многолетний опыт показал, что при современных электродах с хорошей обмазкой устойчивость дуги вполне достаточна как при постоянном, так и при переменном токе. Устойчивость дуги переменного тока может быть повышена, например, за счет некоторого увеличения напряжения холостого хода сварочного трансформатора. В большинстве случаев распределение тепла в сварочной дуге переменного тока вполне удовлетворяет требованиям сварочной техники и позволяет получать безупречные результаты сварки.

Надо иметь в виду, что устройства, ограничивающие напряжение холостого хода, не являются средствами защиты от поражения электрическим током. Они повышают электробезопасность при ручной дуговой сварке во время перерывов горения дуги , снижая напряжение холостого хода сварочного трансформатора до безопасной величины. Применение устройства не освобождает сварщика от полного соблюдения всех правил и норм по технике безопасности при сварочных работах пользование безопасным, полп.

Технологический комплект оборудования рабочего места позволяет выполнять ручную электродуговую сварку во всех пространственных положениях сварочного шва. В комплект оборудования, устанавливаемый в металлическом шкафу, входят сварочный трансформатор, устройство для автоматического снижения напряжения холостого хода сварочного трансформатора и барабан для сварочного кабеля. Шкаф устанавливается на салазках, на его фасаде предусматривается отверстие для вывода сварочного кабеля, позволяющее производить сварку электроконструкций при закрытых двг-рях шкафа.

Устойчивость процесса сварки зависит в первую очередь от устойчивости горения дуги. Повышение устойчивости горения дуги может быть достигнуто за счет снижения содержания фтора в атмосфере дуги и повышения напряжения холостого хода сварочного трансформатора. Дело в том, что фтор является наиболее эффективным средством борьбы с порами в металле шва.

В частности, было показано, что при сварке труб различных диаметров – мм процессом сварки можно управлять по одной типовой программе рис. В заключительной стадии происходит сжатие свариваемых деталей – осадка. Величина и скорость деформации нагретого металла при осадке оказывают существенное влияние на качество сварных соединений. Независимо от условий эксплуатации машин, необходимо обеспечить определенные программой деформацию и ее скорость. Одной из отличительных особенностей описанной системы программирования является различие критериев регулирования процесса сварки на разных его стадиях.

Например, в начальной стадии процесса допускаются перерывы и замыкания, а в конечной стадии такие отклонения совершенно недопустимы. Во второй стадии возможно изменение напряжения в широком диапазоне.

Время перехода напряжения от нулевого значения к напряжению, достаточному для повторного зажигания дуги, называется временем восстановления дуги. На кривой напряжения это время обозначено буквой t: Для получения устойчивой и спокойной дуги время t должно быть возможно малым. Время t уменьшается с увеличением напряжения холостого хода сварочного трансформатора. Для кривой 2 при том же напряжении зажигания время восстановления t2 уже значительно больше.

Периодическое изменение величины и направления тока в цепи, питающей дугу, вызывает периодическое погасание и зажигание дуги. При частоте 50 гц перерывы в горении дуги повторяются раз в секунду. Длительность перерывов в горении дуги при прочих равных условиях зависит от параметров сварочной цепи. К таковым относится напряжение холостого хода сварочного трансформатора, а также тип и величина сопротивлений в сварочной цепи.

Подбирая аппарат, обратите внимание на его вес и габариты. Если для Вас важны мобильность и легкость в транспортировке, то есть смысл выбирать малогабаритные легкие модели со специальными ручками для переноски, с сумками, снабженными плечевыми ремнями.

Если же вам необходим аппарат для стационарного использования, то есть варианты приобретения мощных, тяжеловесных моделей, с возможностью длительного беспрерывного применения. Сила тока – показатель, характеризующий мощность аппарата, измеряется в амперах. Чем она больше, тем большим диаметром электродов можно будет варить. А чем больше диаметр используемого электрода, тем выше производительность.

Это показывает прямую зависимость между величиной силы тока и работоспособностью аппарата. Для бытовых нужд, когда предполагаются небольшие объемы периодических сварочных работ вполне достаточно аппарата с силой тока А, но приобретая модель для стационарного поста в цеху или мастерской, следите, чтоб этот показатель был не менее А. Можно примерно рассчитать нужную силу тока, исходя из предполагаемого диаметра электрода, которым вы будете пользоваться.

Учитывая тот факт, что на 1 мм сечения электрода необходима сила тока примерно в 40 Ампер, то для сварки 4 мм электродом необходим аппарат с мощностью А.


ТЕХНОЛОГИИ ОБМАНА: СВАРОЧНЫЕ АППАРАТЫ MMA

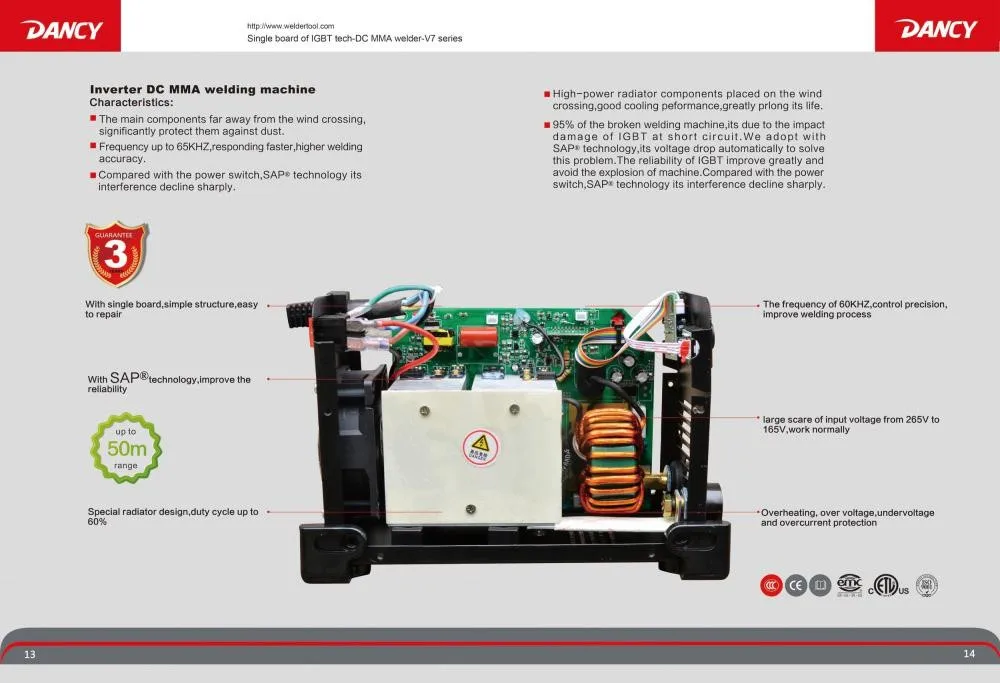

Выбор сварочного инвертора Сварочные инверторы относятся к оборудованию, обеспечивающему наиболее высокое качество сварных работ, не говоря уже о простоте и удобстве их использования. Как выбрать сварочный инвертор, наиболее полно удовлетворяющий характеру выполняемых работ? Для этого необходимо учитывать целый ряд факторов – производителя аппарата, его функциональность, условия эксплуатации и, конечно, цену. Сварочный инвертор. Сварочные инверторы сваривающие постоянным и переменным током.

Каким должно быть напряжение холостого хода сварочного инвертора? 21 декабря просмотров 37 рейтинг Оглавление: [скрыть].

Практика сварочного обмана. Как не проколоться при выборе аппарата. Часть 2

Речь идет абсолютно об одном и том же процессе. Китайская промышленная революция сделала сварочное оборудование доступным для сотен миллионов людей с точки зрения цены. А применение инверторных технологий резко снизило уровень требований к уровню подготовки сварщика и к мощности источника электропитания. В итоге со второй половины нулевых годов мировой рынок инструмента потряс настоящий бум сварочного оборудования. В первую очередь, MMA : не менее 9 из 10 аппаратов, приобретаемых в розницу в нашей стране, относятся именно к ручной дуговой сварке штучным электродом. Сегодня сварочный аппарат еще не сравнялся по распространенности с молотком или дрелью, но уже точно превзошел некоторые виды электроинструмента и другого традиционного оборудования для строительства и ремонта. Тем не менее, разбираться в этом непростом оборудовании потребители лучше не стали. Чем беззастенчиво пользуются недобросовестные розничные торговцы и даже отдельные производители и импортеры.

Сварочный инвертор AuroraPRO STICKMATE 200 (MMA+TIG PULSE lift)

При выборе сварочных аппаратов и ознакомлении с их характеристиками приходится сталкиваться со специальными терминами, значение которых желательно знать, чтобы не ошибиться в выборе. Вот некоторые из них. AC англ. DC англ.

Перейти к видео с данным товаром. Аппарат можно приобрести с сертификатом НАКС.

Как замерить напряжение холостого хода сварочного инвертора?

Как выбрать сварочный аппарат сварочный инвертор. Часть первая: читаем паспорт сварочного инвертора. Автор: Дмитрий Атеев, интернет-магазин “Силовик”. В России более 70 торговых марок сварочных инверторов с ценами, отличающимися в несколько раз. Некоторые сделаны в России и по качеству либо хуже китайских, либо дороже, хотя падение рубля сделало Китай дорогим и дает реальный шанс нашим производителям.

Как выбрать сварочный инвертор

Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Метки: внутреннее устройство сварочных аппаратов выбор сварочного аппарата выбор сварочного инвертора выбор электроинструмента сварка сварочник сварочный инвертор электроинструмент. Регистрация: Приветствую всех.

Этот параметр называется напряжением холостого хода (Ux.x). номинальная мощность аппарата – тем выше и цена сварочного инвертора.

Каким должно быть напряжение холостого хода сварочного инвертора?

Напряжение холостого хода сварочного инвертора

Напряжение холостого хода сварочного инвертора — это напряжение между положительным и отрицательным выходными контактами устройства при отсутствии дуги. У сварочного инвертора в исправном состоянии оно должно находиться в пределах, указанных в инструкции производителя. Обычно это напряжение от 40 В до 90 В.

Один из способов создания неразъемных соединений из металла — это электродуговая сварка. В течение множества лет для выполнения этой операции применяли генераторы трансформаторного типа. Главный их недостаток — габаритно-весовые характеристики. Например, агрегат марки ВД весит порядка кг. С развитием полупроводникового оборудования и появление таких элементов, как тиристоры привело к созданию устройств, которые обладают всеми характеристиками, как и трансформаторы, но весят в разы меньше, всего несколько килограмм, например, Ресанта САИ весит всего 5 кг, — сварочного инвертора или инверторного сварочного аппарата. Электродуговая сварка.

Сообщения без ответов Активные темы. Модераторы: Горшком назвали

Добрый день. Подскажите, как замерить напряжение холостого хода сварочного инвертора? У меня GYSmi , по паспорту 75 вольт.. За ранее спасибо. Тыкние обычный тестер китайский да померяйте постоянку.

Минимальное напряжение питающей сети для устойчивой работы сварочного инвертора Ресанта САИ составляет приблизительно В в зависимости от модификации может незначительно отличаться. Причиной тому две вещи: силовой трансформатор и включение защиты от низкого напряжения. Защита устроена таким образом, что при просадке входного напряжения ниже определенного порога отключается генерация шим-контроллера, загорается желтый светодиод.


СВАРОЧНЫЙ ИНВЕРТОР СВАРОГ ARC 205B (J76)

ОПИСАНИЕ Сварог ARC 205B (J76) – новое поколение проверенного и надежного профессионального сварочного инвертора ARC200B. Его преимущества: надежность, экономичность и отличные сварочные качества высоко оценили специалисты сварщики крупнейших промышленных предприятий. Инвертор построен на базе нового поколения транзисторов IGBT, благодаря чему, при сохранении выходной мощности аппарат стал легче, значительно уменешился потребляемый ток, повысились технические показатели такие как: продолжительность нагрузки и коэффицинт мощности. Улучшена система стабилизации входного напряжения, она позволяет работать аппарату от пониженного напряжения (160В) без потерь выходных характеристик. Встроенный блок снижения напряжения холостого хода (V.R.D.) значительно повышает электробезопасность сварочных работ, что позволяет применять инвертор на подконтрольных РОСТЕХНАДЗОРУ объектах повышенной опасности: баках, трюмах, трубах и т.п. Автоматическая защита от перепадов напряжения и тока. Легкий, компактный и экономичный сварочный аппарат. Аппарат эффективно используется в ремонтных работах различного уровня, монтажных работах в строительстве, в индивидуальном хозяйстве и профессиональной сварке. Высокое качество работ, глубокая сварочная ванна, минимальное разбрызгивание металла. Хороший поджиг дуги, не создает помех сети, автокомпенсация к перепадам сети, защита от перегрева. Высокая надежность в работе, удобство в эксплуатации и сервисном обслуживании. V.R.D. – функция (отключаемая) автоматического снижения напряжения холостого хода до 9В с целью повышения электробезопасности при проведении сварочных работ в помещении.



ХАРАКТЕРИСТИКА ЗНАЧЕНИЕ Напряжение питающей сети, В 220±15% Потребляемая мощность, кВт 6,6 Частота питающей сети, Гц 50/60 Напряжение холостого хода, В 56/9 Диапазон регулирования сварочного тока, А 10–200 Номинальное напряжение, В 38 ПВ, % 60 Потери холостого хода, Вт 40 КПД, % 85 Коэффициент мощности 0,93 Класс изоляции F Степень защиты IP21 Форсаж дуги, A 0–100 Диаметр электрода, мм 1,6–5 Вес, кг 8,9 Габаритные размеры, мм 327×220×150



Сварочные инверторы для аргонно-дуговой сварки, постоянным тока (DC), импульсный режим (TIG+ММА)

Главная \ Номенклатура \ СВАРОЧНОЕ ОБОРУДОВАНИЕ \ Сварочные инверторы для аргонно-дуговой сварки, постоянным тока (DC), импульсный режим (TIG+ММА)

 Сварочные инверторы для аргонно-дуговой сварки, постоянным тока (DC), импульсный режим (TIG+ММА)

Сварочные инверторы для аргонодуговой сварки TIG 160S DC MASTER (220 В)

Напряжение питания 1х220 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 160 А
Диапазон регулирования сварочного тока TIG 10-160 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 16,4 В
Напряжение холостого хода 45 В
Способ зажигания дуги – бесконтактный
                           Способ регулирования сварочного тока – электронный
                           Толщина свариваемого металла до 4 мм
                           Потребляемая мощность 3,5 кВА
                           Габаритные размеры 370х150х300 мм             Масса 4 кг

Цена 7010,00руб

Сварочные инверторы для аргонодуговой сварки TIG 160A DC MASTER (220 В)

Напряжение питания 1х220 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 160 А
Диапазон регулирования сварочного тока TIG 10-160 А
Диапазон регулирования сварочного тока MMA 10-140 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 16,4 В
Напряжение холостого хода 45 В
                           Способ зажигания дуги бесконтактный
                           Способ регулирования сварочного тока электронный
                           Толщина свариваемого металла до 4 мм
                           Потребляемая мощность 3,5 кВА
                           Габаритные размеры 370х150х300 мм    Масса 4 кг

Цена 7742,00руб

Сварочные инверторы для аргонодуговой сварки TIG 160 AC/DC MASTER (220 В)

Напряжение питания 1х220 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 160 А
Диапазон регулирования сварочного тока TIG 10-160 А
Диапазон регулирования сварочного тока MMA 10-120 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 16,4 В
Напряжение холостого хода 45 В
Время выделения газа до начала сварки 0-2 с
                             Диапазон времени спада сварочного тока 0-10 с
                             Cпособ зажигания дуги бесконтактный
                             Способ регулирования сварочного тока электронный
                             Толщина свариваемого металла до 4 мм
                             Потребляемая мощность 3,5 кВА
                             Габаритные размеры 480х240х320 мм       Масса 19 кг

Цена 16196,00руб

Сварочные инверторы для аргонодуговой сварки TIG 180A DC MASTER (220 В)

Напряжение питания 1х220 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 180 А
Диапазон регулирования сварочного тока TIG 10-180 А
Диапазон регулирования сварочного тока MMA 10-160 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 17 В
Напряжение холостого хода 55 В
                            Способ зажигания дуги бесконтактный
                            Способ регулирования сварочного тока электронный
                            Толщина свариваемого металла до 6 мм
                            Потребляемая мощность 4 кВА
                            Габаритные размеры 370х150х300 мм       Масса 6 кг

 Цена 8567,00руб

Сварочные инверторы для аргонодуговой сварки TIG 200S DC MASTER (220 В)

Напряжение питания 1х220 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 200 А
Диапазон регулирования сварочного тока TIG 10-200 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 18 В
Напряжение холостого хода 56 В
Способ зажигания дуги бесконтактный
Способ регулирования сварочного тока электронный
                                Толщина свариваемого металла до 8 мм
                                Потребляемая мощность 4,5 кВА
                                Габаритные размеры 370х150х300 мм        Масса 8 кг

Цена 8000,00руб

Сварочные инверторы для аргонодуговой сварки TIG 200 AC/DC MASTER (220 В)

 Напряжение питания 1х220 В ± 15%
 Номинальная частота сети 50 Гц
 Номинальный сварочный ток 200 А
 Диапазон регулирования сварочного тока TIG 20-200 А
 Диапазон регулирования сварочного тока MMA 20-160 А
 Продолжительность нагрузки 60 %
 Номинальное рабочее напряжение 18 В
 Напряжение холостого хода 56 В
 Диапазон времени спада сварочного тока 0-10 с
                             Способ зажигания дуги бесконтактный
                             Способ регулирования сварочного тока электронный
                             Толщина свариваемого металла до 8 мм
                             Потребляемая мощность 4,5 кВА
                             Габаритные размеры 490х330х320 мм      Масса 20 кг

 Цена 19701,00руб

Сварочные инверторы для аргонодуговой сварки TIG 200P AC/DC MASTER (220 В)

 Напряжение питания 1х220 В ± 15%
 Номинальная частота сети 50 Гц
 Номинальный сварочный ток 200 А
 Диапазон регулирования сварочного тока TIG 20-200 А
 Диапазон регулирования сварочного тока MMA 20-160 А
 Продолжительность нагрузки 60 %
 Номинальное рабочее напряжение 18 В
 Напряжение холостого хода 56 В
 Время выделения газа до начала сварки 0-2 с
                              Дистанционное управление есть
                              Способ зажигания дуги бесконтактный
                              Способ регулирования сварочного тока электронный
                              Толщина свариваемого металла до 8 мм
                              Потребляемая мощность 4,5 кВА
                              Габаритные размеры 490х330х320 мм       Масса 20 кг

Цена 20732,00руб

Сварочные инверторы для аргонодуговой сварки TIG 250S DC MASTER (380 В)

Напряжение питания 3х380 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 250 А
Диапазон регулирования сварочного тока TIG 20-250 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 20 В
Напряжение холостого хода 54 В
Способ зажигания дуги бесконтактный
Способ регулирования сварочного тока электронный
                               Толщина свариваемого металла до 9 мм
                               Потребляемая мощность 6,3 кВА
                               Габаритные размеры 480х360х210 мм       Масса 9 кг

Цена 13309,00руб

Сварочные инверторы для аргонодуговой сварки TIG 250A DC MASTER (380 В)

Напряжение питания 3х380 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 250 А
Диапазон регулирования сварочного тока TIG 20-250 А
Диапазон регулирования сварочного тока MMA 20-210 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 20 В
Напряжение холостого хода 54 В
                         Способ зажигания дуги бесконтактный
                         Способ регулирования сварочного тока электронный
                         Толщина свариваемого металла до 9 мм
                         Потребляемая мощность 6,3 кВА
                         Габаритные размеры 480х360х210 мм         Масса 9 кг

Цена 15567,00руб

Сварочные инверторы для аргонодуговой сварки TIG 250 AC/DC MASTER (380 В)

 Напряжение питания 3х380 В ± 15%
 Номинальная частота сети 50 Гц
 Номинальный сварочный ток 250 А
 Диапазон регулирования сварочного тока TIG 20-250 А
 Диапазон регулирования сварочного тока MMA 20-250 А
 Продолжительность нагрузки 60 %
 Номинальное рабочее напряжение 20 В
 Напряжение холостого хода 54 В
 Дистанционное управление есть
                               Способ зажигания дуги бесконтактный
                               Способ регулирования сварочного тока электронный
                               Толщина свариваемого металла до 9 мм
                               Потребляемая мощность 6,3 кВА
                               Габаритные размеры 560х365х355 мм   Масса 30 кг



Цена 27742,00руб

Сварочные инверторы для аргонодуговой сварки WSME-250 (TIG 250P AC/DC) MASTER (380 В)

                               Номинальная частота сети 50 Гц
 Номинальный сварочный ток 250 А
 Диапазон регулирования сварочного тока 15-250 А
 Продолжительность нагрузки 60 %
 Напряжение холостого хода 54 В
 Потребляемая мощность 6 кВА
 Габаритные размеры 560х365х430 мм    Масса 20 кг



Цена 30835,00руб

Сварочные инверторы для аргонодуговой сварки TIG 300A DC MASTER (380 В)

                              Напряжение питания 3х380 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока TIG 20-300 А
Диапазон регулирования сварочного тока MMA 20-280 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 22 В
Напряжение холостого хода 54 В
Стабилизация тока дуги есть
Способ зажигания дуги бесконтактный
                              Способ регулирования сварочного тока электронный
                              Толщина свариваемого металла до 10 мм
                              Потребляемая мощность 9 кВА
                              Габаритные размеры 480х360х210 мм      Масса 10 кг

 Цена 18464,00руб

Сварочные инверторы для аргонодуговой сварки TIG 315 AC/DC MASTER (380 В)

 Номинальная частота сети 50 Гц
 Номинальный сварочный ток 315 А
 Диапазон регулирования сварочного тока TIG 20-315 А
 Диапазон регулирования сварочного тока MMA 20-315 А
 Продолжительность нагрузки 60 %
 Номинальное рабочее напряжение 23 В
 Напряжение холостого хода 54 В
                              Дистанционное управление есть
                              Способ зажигания дуги бесконтактный
                              Способ регулирования сварочного тока электронный
                              Толщина свариваемого металла до 10 мм
                              Потребляемая мощность 9,2 кВА
                              Габаритные размеры 560х365х355 мм            Масса 37 кг

 Цена 31753,00руб

Сварочные инверторы для аргонодуговой сварки TIG 400S DC MASTER (380 В)

                                Номинальная частота сети 50 Гц
Номинальный сварочный ток 400 А
Диапазон регулирования сварочного тока TIG 20-400 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 24 В
Напряжение холостого хода 54 В
Дистанционное управление есть
Стабилизация тока дуги есть
Способ зажигания дуги бесконтактный
Способ регулирования сварочного тока электронный
Толщина свариваемого металла до 17 мм
                                 Потребляемая мощность 13 кВА
                                 Габаритные размеры 570х460х320 мм    Масса 17 кг

  Цена 27432,00руб

Сварочные инверторы для аргонодуговой сварки TIG 400A DC MASTER (380 В)

                                   Напряжение питания 3х380 В ± 15%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 400 А
Диапазон регулирования сварочного тока TIG 20-400 А
Диапазон регулирования сварочного тока MMA 40-400 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 24 В
Напряжение холостого хода 54 В
Дистанционное управление есть
Стабилизация тока дуги есть
Способ зажигания дуги бесконтактный
                                   Способ регулирования сварочного тока электронный
                                   Толщина свариваемого металла до 17 мм
                                   Потребляемая мощность 13 кВА
                                   Габаритные размеры 570х460х320 мм      Масса 17 кг

  Цена 32897,00руб

  Сварочные инверторы для аргонодуговой сварки МАСТЕР предназначены для аргонодуговой сварки неплавящимся вольфрамовым электродом нержавеющей, легированной, углеродистой стали, цветных металлов, меди, титана и их сплавов в режиме постоянного тока.

В сварочных инверторах для аргонодуговой сварки МАСТЕР используется современная инверторная технология, они выполнены на базе мощных транзисторов MOSFETS с применением принципа широтно-импульсной модуляции (PWM). Использование данных технологий позволяет уменьшить вес инверторного сварочного аппарата и увеличивает его КПД на 30%.

Аппараты серий МАСТЕР предусматривают переключение функций TIG\MMA. Функция ММА-сварки, при которой инвертор имеет постоянный (стабильный) выход и возможность принудительной искровой модуляции. При номинальном напряжении искры сварочный ток стабилен, благодаря чему сварка происходит равномерно. В случае недостаточной длины дуги и низкого напряжения на вводе сварочный ток на выходе возрастает, в то время как напряжение дуги понижается, то есть длина дуги автоматически компенсируется. Если напряжение дуги на входе слишком низкое для поддержания дуги, ток на выходе резко снижается, что исключает резкий всплеск ввода вследствие избыточного тока.

Аппараты серий МАСТЕР, также предусматривает режим импульсной высокочастотной сварки для работы с тонким металлом.
Главные преимущества сварочных аппаратов TIG:
– компактный и надежный аппарат, удобный в работе;
– плавная регулировка тока;
– режим импульсной сварки, плавная регулировка заварки кратера, продувка газом после сварки;
– возможность сварки двухтактным способом (короткие швы) 2Т и четырехтактным (длинные швы) 4Т;
– защита от перегрева, автозащита от перепадов напряжения и тока;
– аппарат надежен в работе, удобен в эксплуатации и обслуживании.

Рекомендуемая область применения.
Строительно-монтажные организации, применяющие сварочные работы с высокими техническими показателями сварных швов. Сварочное производство с широкой номенклатурой выпускаемых изделий. Выездные ремонтные группы.




Время последней модификации 1385030138

Что такое напряжение холостого хода при сварке?

Автор вопроса: Серена Рейнор
Оценка: 4,9/5 (19 голосов)

Напряжение разомкнутой цепи (также известное как напряжение холостого хода) — это напряжение, существующее между электродом и изделием (или землей), когда сварка не выполняется .

В чем разница между напряжением дуги и напряжением холостого хода?

Установка правильного напряжения холостого хода важна для стабильности сварочной дуги, особенно при использовании переменного тока…. OCV обычно отличается от напряжения дуги. Напряжение дуги равно разности потенциалов между кончиком электрода и поверхностью заготовки при протекании тока .

Какое напряжение холостого хода сварочного трансформатора?

При сварке напряжение разомкнутой цепи или OCV (просто напряжение холостого хода) равно напряжению (в вольтах) между электродом и заготовкой (или землей), когда сварка не выполняется . Итак, OCV – это напряжение между отрицательным и положительным полюсами сварочного аппарата во включенном состоянии, но без начала сварки.

Какое типичное напряжение холостого хода для аппарата дуговой сварки?

При постоянном токе напряжение холостого хода должно быть не менее 30 или 35 В, а при переменном токе не ниже 50 или 55 В. Незакрытая дуга будет поддерживаться при напряжении от 18 до 25 В. Напряжение холостого хода обычно составляет от 50 до вольт.

Что такое сварка напряжением замкнутой цепи?

Когда электрическая цепь замкнута, ток течет и вы свариваете , говорят, что это замкнутая цепь или напряжение дуги.

Найдено 33 похожих вопроса

Что лучше для сварки на переменном или постоянном токе?

Сварка электродом на постоянном токе обладает преимуществами по сравнению с переменным током при сварке стали, включая более ровную и стабильную дугу, более легкий запуск, меньшее количество отключений дуги, меньшее количество брызг и более легкую сварку в вертикальном положении вверх и над головой. … При использовании многих электродов дуга имеет тенденцию часто гаснуть при полярности переменного тока.

Что такое напряжение при сварке?

Сварочное напряжение в первую очередь определяет длину дуги , которая представляет собой расстояние между расплавленной сварочной ванной и присадочным металлом проволоки в точке плавления в дуге.По мере увеличения напряжения валик сварного шва становится более плоским и имеет увеличивающееся отношение ширины к глубине.

Что такое дуговое напряжение?

Напряжение дуги

Может быть определено как напряжение, которое появляется на контакте в течение периода дуги , когда ток поддерживается в форме дуги. Он принимает низкое значение, за исключением точки, в которой напряжение быстро возрастает до пикового значения, а ток достигает нуля.

Какой вид сварки самый прочный?

Какой самый прочный сварной шов? Абсолютно прочный сварной шов, который может быть выполнен в обычных условиях, — это тип сварки, выполненный с использованием метода сварки Сварка вольфрамовым инертным газом (TIG) , также известного как сварка GTAW. Сварщики TIG известны созданием чистых и прочных сварных швов.

Что такое ток короткого замыкания при сварке?

Передача короткого замыкания происходит в самом низком диапазоне сварочных токов и диаметров электродов .Он образует небольшой быстрозастывающий шов, подходящий для соединения тонких профилей, для сварки в неустановленном положении и для перекрытия больших корневых отверстий.

Что такое низкое напряжение холостого хода?

OCV большинства низкотемпературных топливных элементов, работающих на H 2 и воздухе, должен находиться в диапазоне 0,95–1,0 В и немного выше при H 2 /O 2 . Более низкое значение OCV указывает на высокий переход реагентов и/или короткое замыкание электроники через мембрану или отравление катализатора или электролита.

Плавится ли металл при сварке?

Соединение металлов

В отличие от пайки твердым припоем, при которых основной металл не плавится, сварка представляет собой высокотемпературный процесс, при котором основной материал плавится . Обычно с добавлением наполнителя. … Давление также может быть использовано для создания сварного шва, как вместе с нагревом, так и отдельно.

Электрод положительный или отрицательный?

Прямая полярность постоянного тока возникает, когда пластины положительные, а электрод отрицательный .

Какой метод запуска дуги является нежелательным?

Дуга подает тепло для плавления изделия, но также, когда электрод положительный, она оказывает чистящее действие. … Так как нежелательно зажигать дугу касанием изделия из-за риска загрязнения вольфрамового электрода, используется высокочастотный разряд.

Что такое DCEP?

Направление тока в сварочной цепи, когда вывод электрода подключен к положительной клемме источника питания, а работа подключена к отрицательной клемме.

Что использует низкое напряжение холостого хода для запуска дуги?

Горелка : Устройство, используемое в процессе TIG (GTAW) для управления положением электрода, подачи тока на дугу и направления потока защитного газа. Touch Start: процедура запуска дуги при низком напряжении и малой силе тока для сварки TIG (GTAW).

Какие существуют 4 вида сварки?

Существует четыре основных типа сварки. MIG – Дуговая сварка металлическим электродом в среде защитного газа (GMAW), TIG – Дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW), Дуговая сварка металлическим электродом в среде защитного газа (SMAW) и Дуговая сварка порошковой проволокой (FCAW) . Здесь мы углубимся в каждый тип сварки.

Какой вид сварки самый чистый?

Поскольку присадочные стержни тоньше, чем другие стержни, сварной шов получается тоньше. Это помогает сделать TIG самым чистым типом сварки.

Какой самый сложный вид сварки?

Сварка ВИГ — самый сложный вид сварки по ряду причин. Процесс сварки TIG медленный и требует времени, чтобы привыкнуть к нему новичку. Сварщику TIG требуется ножная педаль для подачи электрода и управления переменным током, удерживая при этом устойчивую руку у сварочной горелки.

Что такое метод гашения дуги?

Гашение дуги относится к остановке дуги и/или переносу металла .Если вам необходимо отключить высокое напряжение, необходимо позаботиться о том, чтобы свести к минимуму величину тока, протекающего во время размыкания контактов, чтобы свести к минимуму перенос металла. Минимизация тока продлит срок службы контактов.

Что такое восстановительное напряжение в энергосистеме?

Восстанавливающееся напряжение: Определяется как среднеквадратичное значение напряжения нормальной частоты, возникающее между полюсами автоматического выключателя после окончательного гашения дуги .Напряжение повторного зажигания: оно определяется как переходное напряжение, которое существует при или в непосредственной близости от достижения нулевой паузы тока во время дугового разряда.

Что означает переменный и постоянный ток в сварке?

Сварка переменным и постоянным током — это формы дуговой сварки, в которых для создания электрической дуги используются разные токи. … Для создания дуги используется источник питания, который может использовать переменный ток (AC) или постоянный ток (DC).

Что такое CC и CV в сварке?

С точки зрения конструкции и управления дугой существует два принципиально разных типа источников сварочного тока. К ним относятся источники питания, которые производят постоянный ток (CC) на выходе , и источники питания, которые производят постоянное напряжение (CV) на выходе.

Какое напряжение при сварке MIG?

Источники питания для сварки MIG

имеют выходную характеристику, известную как « постоянное напряжение » (рис.1). Напряжение дуги устанавливается путем установки выходного напряжения на источнике питания. … Это означает, что скорость подачи проволоки можно использовать для управления сварочным током.

ОКВ?

Привет, sn0border88, да это лепта путает точно.

Да, что действительно важно, так это «дуговые напряжения», а не столько напряжения разомкнутой цепи (OCV).
Некоторые примеры:
Мой Linde 250 AC/DC требует 30 дуговых вольт и OCV 78 вольт.
Мой Lincoln AC/DC 225/125 требует 25 дуговых вольт и OCV 79 вольт.
Мой инвертор CTC (80 ампер) требует 21 дугового вольта и OCV 80 вольт.
Обратите внимание, что OCV почти идентичны, но напряжение дуги сильно различается.

Как они свариваются?
У Linde пухлая проникающая дуга.
Линкольн имеет «нормальную» дугу.
Инвертор CTC имеет «мягкую» дугу.

Все эти машины могут рисовать довольно длинную дугу – частичная мера OCV.Высокий OCV помогает поддерживать дугу, когда дуговой промежуток становится слишком длинным, но он довольно бесполезен для сварки, т. е. для наплавки металла. Ни один из этих сварщиков не может вытянуть дугу длиной от 3 до 4 дюймов, которую можно получить от Lincoln V350pro! Но что в этом хорошего – для рисования световых картинок в воздухе? Тем не менее, это может спасти вас от перезагрузки.

У меня был трансформаторный сварочный аппарат на 115 вольт, который имел 64-вольтовый OCV, но выдавал только 60 ампер. Он мог рисовать длинную дугу, которая отлично подходила для использования горелки с угольной дугой — пары угольных стержней для поддержания пламени дуги для нагрева.Я продолжал удалять витки проволоки со вторичной обмотки трансформатора, постоянно повышая сварочный ток (но снижая напряжение дуги и OCV). Я заставил машину выдавать около 90 ампер, но … дуги или OCV больше не хватало для работы этой угольно-дуговой горелки, и при сварке мне приходилось поддерживать короткую дугу, иначе дуга гасла.

В конце я думаю, что имеет значение «вольт дуги».

Что касается обсуждаемой машины, я заглянул внутрь и увидел, что разъемы LOW и HIGH — это просто разные ответвления от одной и той же вторичной обмотки трансформатора, один из которых имеет большее напряжение, но меньшую силу тока, чем другой разъем… как мой старый 117-вольтовый сварочный аппарат.

Надеюсь, это немного поможет…

Нужна помощь в понимании OCV

На заметку: я играл со своим INVERTEC и фидером LN22. Сварщик, который помогал мне набрать его, помог мне кое-чему научиться. То есть; скорость подачи проволоки влияет на напряжение при использовании CC. OCV для INVERTEC составляет 69 вольт. Это всегда приводило бы к падению максимального значения 40 вольт на LN22, но при правильной скорости подачи проволоки вольт на измерителе показывал около 29 вольт.Я думаю, что скорость подачи проволоки влияет на силу тока на станке CV. Insaneride, у меня немного другое мнение о том, что происходит, когда вы запускаете механизм подачи проволоки чемодана с поддержкой CC с блоком питания CC.

В данной конфигурации оборудования напряжение дуги определяется двумя факторами.

Во-первых, ток, установленный на источнике питания CC, будет определять напряжение на основе наклона кривой вольт-ампер.

Во-вторых, величина вылета дополнительно влияет на напряжение сварочной дуги.Имеется резистивный нагрев (иногда обозначаемый как I 2 R нагрев) провода. Чем длиннее вылет, тем больше предварительный нагрев проволоки при ее подаче к ванне. Этот предварительный нагрев провода вызывает дополнительное электрическое сопротивление, что приводит к падению напряжения. Источник питания CV компенсирует это, поддерживая напряжение. С источником питания CC сварщик может влиять на напряжение дуги, регулируя длину проволоки, выступающей за контактный наконечник. Сократите вылет и эффективно увеличьте напряжение.Удлините вылет и немного уменьшите напряжение.

Устройство подачи чемодана, установленное в режим CC, также слегка модулирует скорость подачи проволоки, чтобы поддерживать постоянную дугу. По крайней мере так работают кормушки Miller VS.

Когда я использую механизм подачи проволоки VS с блоком питания CC, я устанавливаю скорость подачи проволоки, которая, по моему мнению, соответствует желаемому размеру валика и скорости перемещения. Затем я проверяю техническое описание производителя, какая сила тока требуется при такой скорости подачи проволоки. Я установил блок питания CC на правильную силу тока.затем я начинаю сварку и играю с вылетом, пока не получу максимально плавную дугу.

По моему опыту, некоторые источники питания лучше подходят для этого типа сварки, чем другие. Более новые источники сварочного тока инверторного типа гораздо менее щадящие, чем старые трансформаторы с железным сердечником с медной обмоткой или приводы двигателей. Кривые вольт-ампер на старых машинах подходят гораздо больше. Наклон лучше подходит для получения напряжения в правильном окне, и они не реагируют так быстро, как новые инверторные машины.Это отставание в реакции старых источников питания сглаживает изменения дуги. Это, в свою очередь, позволяет сварщику реагировать, регулируя вылет для получения хорошей и стабильной дуги. Соедините это с устройством подачи чемодана в режиме CC, регулирующим скорость подачи проволоки, и вы получите очень приличную сварочную дугу.

Новейшие инверторы в режиме CC реагируют гораздо быстрее, и я думаю, что это приводит к тому, что сварщик «борется» с аппаратом за контроль над дугой. Я видел это на практике, когда пытался разработать процедуру сварки какой-то проволоки FCAW-G на источнике питания CC.Сварочная дуга была совершенно бесполезна на новеньком инверторе. Тот же провод и фидер на трансформаторном блоке питания 50-летней давности были гладкими и относительно простыми в обслуживании, с некоторым вниманием к используемому выступу. Я думал, что это безнадежное дело, когда я начал с инверторного источника питания. Оказывается, я был прав, пока кто-то с большим опытом не отправил меня использовать действительно старый, изношенный трансформаторный блок питания.

Я по-прежнему утверждаю, что прогон и провод FCAW лучше всего выполнять с источником питания CV.Но я признаю, что некоторые комбинации проволоки FCAW и оборудования CC практичны и могут дать приемлемые результаты. Но ингредиенты должны быть в самый раз. И последнее замечание: если для работы требуется самозащитная проволока и определенная прочность и ударная вязкость наплавленного металла, то единственный способ гарантировать стабильные результаты — это использовать источник питания CV. Но если сварка не критична, то качественные сварные швы могут быть выполнены с использованием порошковой проволоки в среде защитного газа, источника питания CC и устройства подачи чемодана CC.

Что такое OCV (напряжение холостого хода) в источнике сварочного тока? – АМАРИН

В этой теме речь пойдет о OCV в источнике сварочного тока. Нам нужно решить некоторые вопросы, чтобы очистить эту тему ИЛИ дополнительные ссылки на следующие темы:

Щелкните здесь: Максимальное значение напряжения разомкнутой цепи OCV

Щелкните здесь: Типы мощности сварки CC, CV, RAV

  • Что такое OCV?
  • Типы статических характеристик источника питания?
  • Как определить?
  • Как узнать, в каком процессе сварки используется какой тип (CC или CV)?

1) Что это?

Напряжение холостого хода (или потенциал) — это напряжение, не подключенное к какой-либо нагрузке в цепи.

Как видите, напряжение холостого хода отключено и не образует полной цепи. Вот почему он называется открытым. Он открыт и не соединен, чтобы сформировать полный электрический путь.

Наибольшее напряжение — это напряжение холостого хода источника питания.

Если вы пытаетесь получить сертификацию CSWIP, CWI, нижеприведенные вопросы и ответы помогут вам легко сдать экзамен (100% успешно пройти теоретический раздел).

[КУПИТЬ] CSWIP 3.1 Learning Package

(145mb) Книги и вопросы по главам (общий документ + технический документ) и ответы.Экзаменационные заметки по практическому осмотру плиты/трубы CSWIP 3.1 Обучающая презентация

CSWIP 3.1 СЕРИЯ ВОПРОСОВ И ОТВЕТОВ

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 1

CSWIP 3.1: вопрос с ответом и пояснением — часть 2

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 3

CSWIP 3.1: Вопрос с ответом и объяснением – часть 4

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 5

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 6

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 7

CSWIP 3.1: Вопрос с ответом и объяснением – часть 8

CSWIP 3.1: Вопрос с ответом и объяснением – часть 9

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 10

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 11

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 12

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 13

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 14

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 15

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 16

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 17

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 18

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 19

CSWIP 3.1: Вопрос с ответом и объяснением – Часть 20

2) Типы статической характеристики источника питания:

Статическая характеристика источника сварочного тока показывает тенденцию изменения напряжения в зависимости от тока, когда источник питания подключен к нагрузке. Этот вариант может быть трех типов:

.
  • постоянный ток (CC)
  • постоянное напряжение (CV)
  • нарастающее напряжение (RV): будет обсуждаться позже.

a) Характеристика постоянного тока/силы тока (называется CC):

Это легко понять, если добавить кривую длины дуги.

Выходные вольт-амперные кривые для источника питания постоянного тока называются «падуперами». При изменении напряжения дуги изменение сварочного тока невелико, поэтому при сварке плавящимся электродом скорость плавления электрода остается довольно постоянной даже при незначительном изменении длины дуги.

Эти источники питания необходимы для процессов, в которых используются относительно более толстые расходуемые электроды, которые иногда могут прилипать к обрабатываемым деталям, или с неплавящимся вольфрамовым электродом, где прикосновение электрода к основному металлу для зажигания дуги может привести к повреждению электрода, если ток не ограничен .В этих условиях ток короткого замыкания должен быть ограничен, что обеспечит безопасность источника питания и электрода.

В источнике постоянного тока изменение сварочного тока в зависимости от напряжения дуги (из-за колебаний длины дуги) очень мало, поэтому сварочный ток остается более или менее постоянным, несмотря на колебания напряжения/длины дуги. Следовательно, этот тип источника питания также подходит для всех тех сварочных процессов, где возможны большие колебания длины дуги, например.г., сварка MMA и TIG (примечание о важности)!!!

b) Характеристика постоянного напряжения (называется CV):

В источниках питания CV небольшое изменение напряжения дуги (из-за колебаний длины дуги) вызывает значительное изменение сварочного тока. Поскольку напряжение дуги во время сварки остается почти постоянным, несмотря на колебания длины дуги, этот тип источника питания называется источником постоянного напряжения.

Кроме того, источники питания с постоянным напряжением не обеспечивают истинное постоянное выходное напряжение, поскольку кривая зависимости ток-напряжение имеет слегка нисходящий или отрицательный наклон.Этот отрицательный наклон объясняется внутренним электрическим сопротивлением и индуктивностью в сварочной цепи, что вызывает незначительное падение выходных вольт-амперных характеристик источника питания.

Этот тип источников питания считается более подходящим для всех тех сварочных процессов, где колебания длины дуги во время сварки ограничены, например, в полуавтоматических процессах сварки MIG, SAW, PAW.

Эта функция дает нам так называемую «саморегулирующуюся дугу», когда изменения длины дуги, напряжения и тока автоматически возвращаются к требуемым значениям, обеспечивая стабильные условия сварки.Это несколько облегчает задачу сварщика по сравнению со сваркой MMA или TIG. Хотя в принципе можно использовать источник питания с постоянным напряжением для сварки ММА, сварщику гораздо труднее оценить скорость выгорания, чем длину дуги, поэтому возникает нестабильность дуги, и этот метод неприменим при сварке ММА и GTAW. также.

3) Как идентифицировать?

Установка правильного напряжения холостого хода важна для стабильности сварочной дуги, особенно при использовании переменного тока.

Выбор оптимального значения OCV (50-100В) зависит от типа основного металла, состава электродного покрытия, вида и полярности сварочного тока, типа сварочного процесса и т. д.

Основной металл с низким потенциалом ионизации (что указывает на легкость испускания свободных электронов) требует более низкого OCV, чем у металла с высоким потенциалом ионизации. Наличие элементов с низким потенциалом ионизации, таких как K, Na и Ca, в электродном покрытии/флюсе в оптимальном количестве снижает настройку OCV, необходимую для сварки.

Сварка переменным током требует более высокого OCV по сравнению с постоянным током из-за проблемы стабильности дуги, поскольку в случае переменного тока сварочный ток постоянно меняет свое направление и величину, в то время как в случае постоянного тока он остается постоянным.

В то же время, GTAW требует более низкого OCV, чем GMAW и другие процессы сварки, такие как SMAW и SAW, поскольку в GTAW используется вольфрамовый электрод, который обладает хорошей способностью к эмиссии свободных электронов за счет механизма тепловой и полевой эмиссии. Избыток свободных электронов в GTAW в условиях сварки снижает OCV, необходимый для стабильной сварочной дуги.

Слишком высокое значение OCV может привести к поражению электрическим током. Обычно обнаруживается, что OCV отличается от напряжения дуги. Напряжение дуги — это разность потенциалов между кончиком электрода и поверхностью заготовки при протекании тока. Любое колебание длины дуги влияет на сопротивление протеканию тока через плазму и, следовательно, также влияет на напряжение дуги.

Увеличение длины дуги или удлинения электрода увеличивает напряжение дуги. Кроме того, электрическое сопротивление нагрева электрода увеличивается с удлинением электрода для заданных параметров сварки.

4) Сводка:

В таблице ниже приведены сравнения сварочных процессов по электрическим характеристикам:

Мы можем разделить процесс сварки на 2 группы, чтобы легко определить, какая электрическая характеристика используется:

  • Группа 1: предназначена для процесса сварки, в котором колебания длины дуги во время сварки ограничены, например, при полуавтоматической сварке MIG, MAG, FCAW, SAW, PAW ->  требуется CV.
  • Группа 2: предназначена для процесса сварки, где возможны большие колебания длины дуги e.например, MMA и TIG, сварка под флюсом… —> требуется CC.

Источники питания MMA, TIG и сварки под флюсом имеют так называемую падающую выходную мощность или статическую характеристику постоянного тока, а источники питания MIG/MAG и FCAW имеют плоскую статическую характеристику или статическую характеристику постоянного напряжения.

Нравится:

Нравится Загрузка…

Родственные

Электропитание сварочных процессов

Коммерческие сварщики используют обычные стержневые электроды, также называемые «аппаратами постоянного тока» и «капельницами».Это связано с тем, что напряжение, используемое в этом сварном шве, падает по мере увеличения сварочного тока, что приводит к «падению» выходной кривой вольт-ампер.

Когда используемое сварочное оборудование включено при отсутствии дуги и тока, аппарат имеет высокий обрыв цепи до 80 вольт. Сварка выполняется по более крутому изгибу, и это положение идеально подходит для ручной сварки штучными электродами. Напряжение дуги здесь зависит от физической длины дуги, установленной между сварным швом и электродом.

Сварщики, использующие несколько процессов, знают, что это значение нельзя поддерживать постоянным при ручной сварке. Скорость выгорания присадочной проволоки определяется током, и это выгорание остается постоянным, если ток не изменяется.

Этот тип сварочного оборудования и сварочных аппаратов имеет множество модификаций, которые основаны на однофазном или трехфазном входе питания и на выходе переменного, постоянного или переменного/постоянного тока, а также на механическом или электрическом типе управления мощностью.

Сварочные аппараты для дуговой сварки также используют другой тип источника питания для дуговой сварки, который обеспечивает постоянное напряжение.Напряжение здесь может варьироваться от нуля до очень высокого тока короткого замыкания. Это сварочное оборудование и машины предназначены для дуговой сварки металлическим электродом в среде защитного газа и фактически не подходят для сварки штучными электродами. Как известно каждому хорошему сварщику электродом, не существует сварочных аппаратов, способных генерировать постоянное напряжение.

Правда в том, что напряжение падает как минимум на один вольт на каждые 100 ампер на выходе. Однако токи короткого замыкания могут достигать нескольких тысяч ампер.

Как правило, машины постоянного напряжения работают с более низкими напряжениями холостого хода по сравнению с машинами постоянного тока.В таких случаях, чтобы получить желаемое напряжение дуги, промышленный сварщик может установить напряжение холостого хода на сварочном аппарате.

Как известно многопроцессорным сварщикам , сварочный ток может достигать нескольких тысяч ампер при коротком замыкании. Ток регулирует себя, чтобы прожигать металл присадочного стержня с достаточной скоростью, чтобы поддерживать длину дуги, требуемую текущим напряжением и скоростью подачи электрода.

Почему VRD используется в сварочном аппарате? (Объяснение) – Weld Gears

Во время сварки вы подвергаетесь различным опасностям, поэтому для защиты своего тела от них вы носите сварочные СИЗ, в том числе сварочную маску, сварочные перчатки, ботинки, сварочные жилеты и т. д.

Но всего этого недостаточно, чтобы защитить вас от тока высокого напряжения, который возникает во время сварки, когда напряжение холостого хода становится слишком высоким, превращаясь в напряжение холостого хода во время запуска дуги.

Этот сильный ток может привести к сильному поражению электрическим током, если какая-либо часть вашего тела случайно соприкоснется со сварочным аппаратом или электродами.

Это когда VRD придет вам на помощь, спасая вас от поражения электрическим током, снижая мощность напряжения до безопасного уровня.

Проще говоря, VRD снижает напряжение разомкнутой цепи или OCV до безопасного уровня, пока не начнется фактическая сварка. Теперь OCV — это измеренное напряжение на клеммах, когда сварка еще не началась. Во время и после сварки, когда OCV переходит в состояние холостого хода, скачок напряжения увеличивается примерно на 50–60 вольт. Это когда VRD вступает в действие и снижает напряжение до более безопасного уровня, скажем, до 13 вольт, как раз в начале сварки!

Но прежде чем узнать, как VRD работает на сварочном аппарате, давайте сначала поймем, что такое VRD на самом деле…

Что такое VRD в сварочном аппарате?

VRD в сварочном аппарате означает устройство снижения (или понижения) напряжения.Это можно просто рассматривать как устройство, снижающее опасность, поскольку оно снижает напряжение разомкнутой цепи до более безопасного уровня, тем самым снижая вероятность любой опасности.

На самом деле VRD в сварочном аппарате предназначен для того, чтобы всякий раз, когда к выходу сварочного аппарата прикладывается нагрузка с сопротивлением менее 200 Ом, устройство снижения напряжения, которым является VRD, немедленно определяет нагрузку и переводит сварочный аппарат в режим полную мощность, а затем начнется сварка.

Как работает VRD?

Когда вы запускаете сварочный аппарат, скажем, напряжение на выходных клеммах составляет 12 вольт.Когда начинается сварка, напряжение на выходной клемме превращается в напряжение нагрузки. Напряжение нагрузки – это напряжение дуги и падение напряжения (вызванное падением напряжения на кабеле).

После завершения сварки и извлечения сварочного стержня из основного металла и выключения дуги сварка считается завершенной. Это время, когда напряжение нагрузки снова превращается в напряжение без нагрузки, которое обычно является довольно высоким напряжением, скажем, 12 вольт теперь превращается в 70-80 вольт. Это когда VRD вступает в действие и снова снижает напряжение холостого хода до 12 вольт.

VRD на самом деле вызывает небольшое снижение характеристик зажигания дуги, и высокое напряжение холостого хода возникает только в начале дуги. Если ВРД не установлен в сварочном аппарате, то на этом этапе при контакте электрода или выходной клеммы или сварочного держателя с кожей человека сохраняется риск поражения электрическим током.

Как проверить ВРД на сварочном аппарате?

Вы можете просто проверить VRD с помощью вольтметра. Для проверки ВРД необходимо проверить электрододержатель и рабочий зажим с помощью вольтметра.Вольтметр работает, подключаясь к выводным разъемам и отслеживая напряжение в режиме реального времени.

Если у вас нет вольтметра для проверки вашего VRD, вы можете просто проверить, работает ли ваш VR Dis, выполнив следующую процедуру:

Сначала вам нужно найти селекторный переключатель VRD в VRD. Включите селекторный переключатель, и на панели управления загорится зеленая лампочка VRD. Функции VRD активируются и ограничивают напряжение холостого хода до уровня ниже 25 В постоянного тока. Это означает, что в период холостого хода вероятность поражения электрическим током от вторичного сварочного контура практически исключена.

В начале сварки функция VRD автоматически отключается с полным выходным током, о чем также свидетельствует загорание красной лампочки.

По завершении сварки функция VRD быстро активируется в течение полсекунды, при этом напряжение холостого хода возвращается к безопасному значению.

Но, если вы видите, что напряжение холостого хода не упало в течение этих полминуты, или не падает как-либо после завершения сварки, вы должны понимать, что есть какая-то ошибка в снижении напряжения устройство сварщика.

Типы устройств снижения напряжения для сварочных аппаратов

Обычно существует 3 типа VRD для сварочных аппаратов:

1.) Внешние VRD:

Внешние VRD представляют собой отдельные устройства, которые подключаются к разъемам сварочного кабеля. чтобы проверить напряжение. Ниже приведены характеристики внешних VRD:

      • Они ударопрочные
      • Они устойчивы к коррозии
      • Они могут выдерживать широкий диапазон сварочного напряжения и силы тока
      • Они на 100% водонепроницаемы

        7 Они также имеют встроенные системы оповещения для поддержания низкого напряжения в случае сбоев питания

а также сварочный зажим к ВРД.

2.) Комплекты VRD:

Как правило, это небольшие устройства, которые можно постоянно устанавливать в сварочные аппараты. Они сконструированы таким образом, что могут автоматически подстраиваться под внутреннюю конструкцию сварочного аппарата и работать на мощных сварочных аппаратах, использующих высокие значения OCV в суровых условиях.

3.) Встроенные VRD:

Как следует из названия, эти типы VRD встроены в сварочный аппарат. Они позволяют выбрать время задержки VRD для уменьшения OCV после того, как вы выключили дугу.

Почему устройство снижения напряжения (VRD) полезно при сварке?/Преимущества VRD

VRD снижает риск поражения электрическим током и снижает напряжение OCV до безопасного уровня.

Ниже приведены преимущества или полезность VRD при сварке:

VRD спасет вас от поражения электрическим током при сварке в следующих неблагоприятных условиях:

      • При сварке в дождливую погоду или в воде Вы свариваете летом в потных перчатках
      • Когда сварочные провода имеют оголенные внутренние провода
      • При сварке внутри и вокруг металлических поверхностей

Во всех этих условиях даже низкое напряжение OCV 30 В может привести к поражению электрическим током когда ваша кожа подвергается воздействию любой из сварочных частей.Таким образом, VRD избавляет вас от этой опасности, снижая напряжение до еще более низкого уровня.

Недостатки VRD:

VRD может создать проблемы при работе с электродами, трудно запускаемыми, такими как стержни с низким содержанием водорода, стержни из целлюлозы, стержни из высоколегированной стали, стержни из цветных металлов. и т. д.

Проблема с этими стержнями заключается в том, что для начала сварки им требуется высокое напряжение OCV не менее 75 В. Но ВРД не позволяет сварщику достичь такого высокого уровня напряжения.Таким образом, при соприкосновении электрода с основным металлом могут возникнуть разряды дуги и стержень может прилипнуть к основному металлу.

Кроме того, VRD, который срабатывает сразу после выключения дуги, очень затрудняет прихватку.

Давайте перейдем к заключительным мыслям:

Если ваш проект включает сварку в тяжелых условиях с использованием высокого напряжения, вам обязательно потребуется установить VRD на сварочный аппарат, чтобы уберечь себя от опасности поражения электрическим током!

Большинство современных сварочных аппаратов имеют встроенный VRD, и если на вашем сварочном аппарате его нет, обязательно установите его прямо сейчас!

Итак, мы подошли к концу этой статьи!

До скорой встречи в нашей следующей статье, чтобы узнать больше о сварочных принадлежностях и процессах…

А пока берегите себя и хорошего рабочего дня!

Напряжение холостого хода — обзор

6.03.2.8 Характеристики CC

Напряжение холостого хода (OCV) и AV: OCV — это напряжение, генерируемое сварочным аппаратом, когда сварка не выполняется. Машина работает на холостом ходу. AV — напряжение, возникающее между расплавленным кончиком электрода и поверхностью расплавленной сварочной ванны во время сварки. Он также упоминается как длина дуги . Напряжение нагрузки – это напряжение на выходных зажимах сварочного аппарата при горении дуги. Напряжение нагрузки представляет собой комбинацию AV плюс падение напряжения в сварочной цепи.OCV обычно работает от 50 до 100 вольт. AV работает в диапазоне от 18 до 36 В. Два OCV, показанные на рисунке 8, имеют напряжение приблизительно 90 В и немного ниже 50 В. AV варьируются от 32 (длинная дуга) до 22 В (короткая дуга) ( 8,9 ).

Рис. 8. Два возможных наклона выходного сигнала для источника сварочного тока постоянного тока.

Воспроизведено из Справочника по сварке, Vol. 2, часть 1, 9-е изд., Сварочные процессы, Американское общество сварщиков (AWS), 2001; Справочник по сварке, Vol. 1, 9-е изд., Наука и техника в области сварки, Американское общество сварщиков (AWS), 2001 г.

OCV падает до AV, когда зажигается дуга, и на аппарат воздействует сварочная нагрузка. AV определяется длиной дуги, удерживаемой сварщиком, и типом используемого электрода. Когда дуга удлиняется, AV увеличивается, а ток уменьшается. Для укороченной дуги AV уменьшается, а ток увеличивается. Обратите внимание, что на рисунке 8 разница между длинной дугой и короткой дугой составляет 40 А. То, насколько сильно произойдут изменения, зависит от настройки OCV. Хотя общий диапазон тока между длинной дугой и короткой дугой на рисунке 8 составляет 40 А, общий диапазон двух OCV составляет всего 15 А.Минимальный OCV создает гораздо более широкий диапазон тока, чем максимальный CV.

OCV на машинах CC выше (около 80 В), чем на большинстве машин CV (около 50 В). AV зависит от физической длины дуги в точке сварки и контролируется сварщиком в SMAW.

AV намного ниже, чем OCV: обычно от 20 до 30 В для SMAW. На сварочных аппаратах CC нет регулятора напряжения. Однако OCV можно отрегулировать с помощью ручки точной регулировки тока на сварочных аппаратах с двойным управлением.В SMAW сварщик не может поддерживать постоянную длину дуги; будут происходить довольно широкие изменения длины дуги и, следовательно, изменение напряжения. Относительно небольшие изменения тока (силы тока) являются результатом изменения длины дуги в машине CC. Таким образом, теплота сварки и скорость выгорания электрода почти не изменяются, и сварщик может хорошо контролировать сварочную ванну и процесс сварки.

Для применений, связанных с высокими сварочными токами с электродами большого диаметра, желательна более крутая вольт-амперная кривая.Когда требуется более точный контроль размера сварочной ванны, например, для сварных швов с неправильным положением и корневых проходов соединений с различными конфигурациями подгонки, желательна более пологая вольт-амперная кривая. Более ровная характеристика позволяет сварщику существенно изменять сварочный ток в определенном диапазоне, просто изменяя длину дуги.

Добавить комментарий

Ваш адрес email не будет опубликован.
