Напряжение сварочного инвертора на выходе: Что такое напряжение холостого хода сварочного инвертора и что от него зависит? | Часто задаваемые вопросы

alexxlab | 21.04.2023 | 0 | Разное

Сколько вольт на выходе выдает сварочный аппарат?

Имея частный дом или дачу, время от времени сталкиваешься с необходимостью что-то приварить. Каждый раз платить за услуги сварщику накладно, тем более что многие работы не требуют особой квалификации. Тогда возникает желание приобрести сварочный аппарат и научиться им варить самостоятельно. Проще всего учиться сварке на инверторных сварочных аппаратах. Они управляются электроникой, благодаря чему имеют несколько функций, которые значительно облегчают жизнь начинающему сварщику. Эти агрегаты позволяют получить качественный шов даже без наличия большого опыта. Теперь дело за малым: нужно узнать, как выбрать сварочный инвертор.

Как выбрать сварочный инвертор для дома или дачи, если марок насчитываются десятки?

Инверторы постоянного и переменного тока

Устройство и отличие

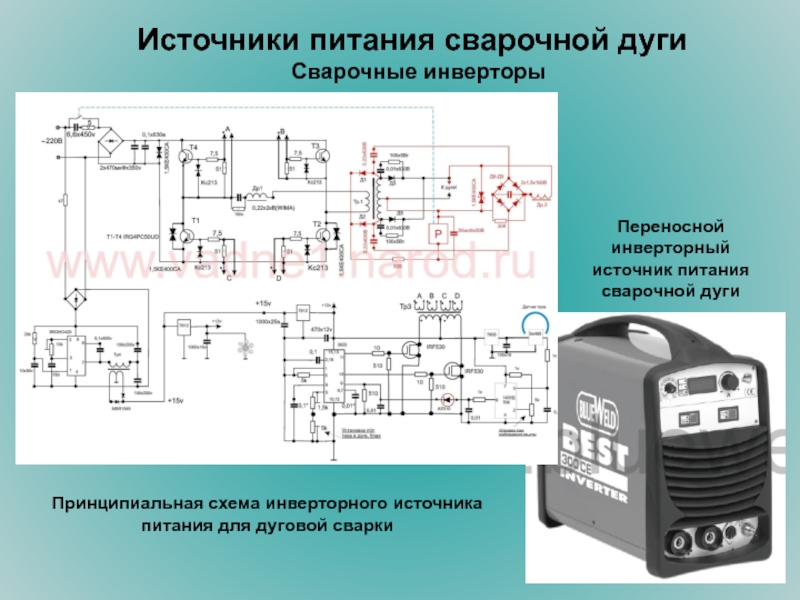

Рассмотрим принцип работы инвертора переменного тока

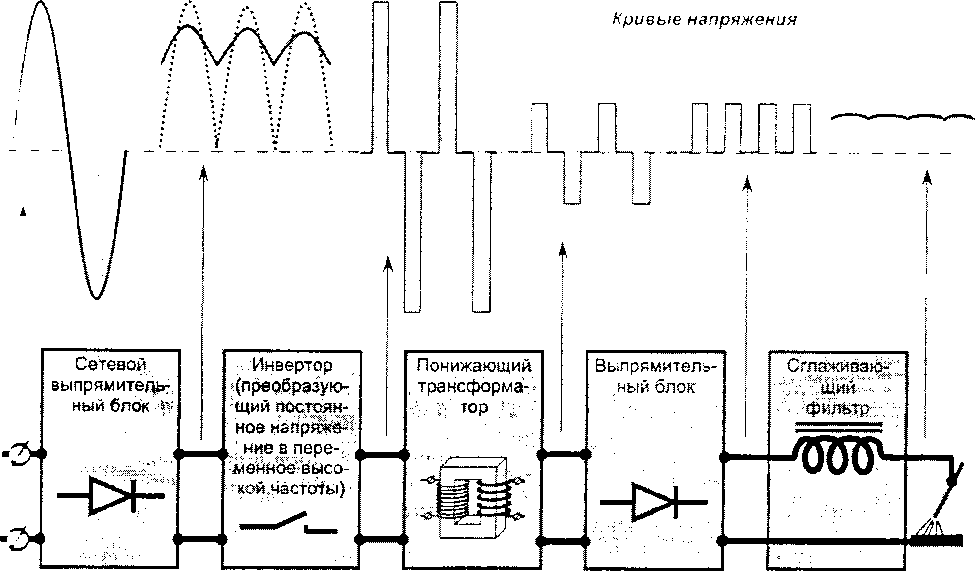

. Преобразование сетевого напряжения в сварочное происходит в следующей последовательности. Вначале оно выпрямляется и поступает на преобразователь, который генерирует высокочастотную последовательность импульсов. Основная идея состоит в том, чтобы на понижающий трансформатор подать напряжение сети 220 вольт с частотой не 50 Гц, а 30 – 70 кГц.

В этом случае значительно снижаются габариты и вес трансформатора. Для того чтобы вы смогли представить себе эту колоссальную разницу, приведем пример: трансформатор мощностью около 5000 Вт, преобразующий напряжение частотой 50 Гц, будет весить около 20 килограммов. Трансформатор такой же мощности, но работающий на частоте 50 кГц будет весить 250грамм. Что вы выберете?

Далее пониженное до 60 вольт напряжение поступает на сварочный электрод с выхода трансформатора.

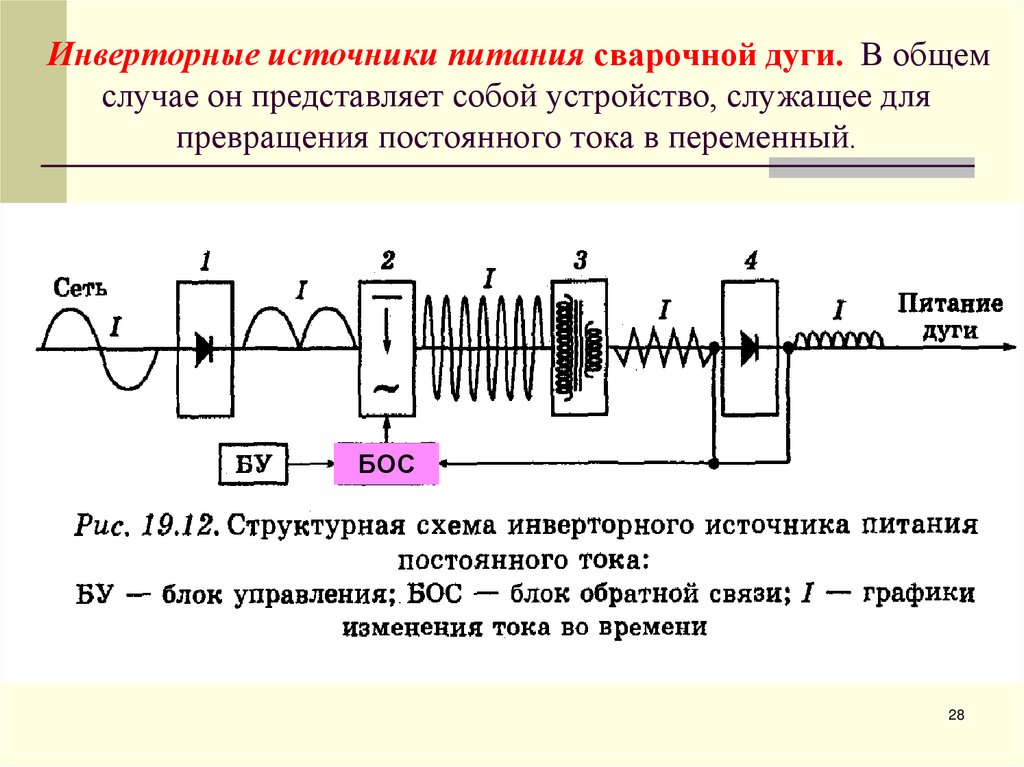

Инвертор постоянного тока

в большей части повторяет схему инвертора переменного тока. Но на выходе добавлен выпрямитель, который преобразует выходное переменное напряжение в постоянное.

Что выбрать

С отличиями в устройстве этих типов источников питания для сварочных процессов мы разобрались. Но, по большому счёту, для большинства пользователей устройство источника питания представляет слабый интерес. Более важным для него является назначение различных источников и области их применения. Это и станет, в конце концов, решающим при выборе.

Постарайтесь выбрать сварочный источник питания, который можно подключить к существующей сети без риска её перегрузки. Кроме того, назначение источника должно соответствовать работам, которые вы собираетесь выполнять с его помощью. Для правильного выбора ознакомьтесь с особенностями сваривания различных металлов.

Рабочий цикл, он же ПВ (период включения), он же ПН (полезная нагрузка)

ПВ указывается двумя цифрами. Первая – сила тока. Вторая – процент времени. Например, «130А-50%» означает, что данный аппарат током 130А может варить половину времени. А столько же будет простаивать в ожидании охлаждения до рабочей температуры. Если измерения проводятся на максимальном токе аппарата, первую цифру опускают, оставляя только показатель в процентах. Например, если аппарат с номиналом 160А имеет напротив «ПВ» запись «30%», это означает, что током 160 ампер он может работать 30% времени, а 70% будет остывать.

Все верно. Остается только добавить, что отечественный ГОСТ Р МЭК 60974-1-2004 не устанавливает единой обязательной методики измерения показателя ПН для аппаратов ММА.

«Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами»

Европейская методика, изложенная в стандарте EN60974-1, предлагает измерение на нагрузочном стенде при температуре окружающей среды 40С только до первого отключения ввиду перегрева. Полученный результат относят к 10-минутному промежутку. Получается, сработала термозащита через 3 минуты, цикл аппарата на данном токе – 30%.

Методика концерна TELWIN. К настоящему времени ее используют большинство китайских производителей (тех, которые вообще проводят такие испытания своих машин). Сам итальянский концерн при замерах ПВ своих аппаратов по собственной методике после показателя скромно указывает «TELWIN». Абсолютное большинство китайских производителей этого не делает.

Наконец, существует российская, она же советская, методика. По своей сути она ближе к методике TELWIN: суммируются все промежутки за контрольный период, когда аппарат работал. Но отрезок берется не 10, а 5 минут. И – самое главное – аппарат сначала вводится в режим срабатывания защиты от перегрева, после чего начинаются измерения.

В итоге один и тот же аппарат по всем 3 методикам выдает совершенно различный процент! Естественно, самые скромные «циферки» получаются по европейской методике, а самые впечатляющие – до 2 раз и более – по методике Telwin.

Как правильно варить сваркой, видео-инструкция

Допустим, вам по хозяйству просто необходим сварочный аппарат, однако, вы не знаете, как правильно варить сваркой. Видео материал, представленный ниже, поможет вам раз и навсегда уяснить для себя этот процесс.

Как выбрать хороший сварочный инвертор

Он потребляет относительно много, около 5 кВт-ч, а описание продукта, предоставленное поставщиком непосредственно на торговом сайте, показывает, что оно не поставляется с подключаемым разъемом. Уже совершенно ясно, что только профессионалы знают, как и что выбрать в области сварочных инверторов, и если вы считаете среди любителей хобби или полупрофессиональных пользователей, вы столкнетесь с большими трудностями, пытаясь выяснить, где сварочные инверторы По хорошей цене или решить, какая модель наиболее подходит для вас.

Но сначала – немного теории. Для начала, перечислим предметы, необходимые рабочему для сварки:

• 1. Защитная маска.
• 2. Рукавицы из замши.
• 3. Инструменты для удаления шлака.
• 4. Сварочный агрегат.
• 5. Электрод или специальная проволока.
• 6. Защитный костюм.

Чтобы изготовить качественный сварной шов, первым делом нужно наработать практические навыки сварки. Без сомнения, с каждый последующий ваш шов будет лучше предыдущего, так что лучше для начала попробовать свои силы на простых поверхностях. Неотъемлемая часть сварочных работ – это техника безопасности, ни в коем случае не начинайте работу без перчаток и маски. Металл, который вы будете сваривать, должен быть тщательно зачищен наждачной бумагой или напильником, это необходимо для того, чтобы розжиг дуги не вызвал проблем и шов был аккуратен, так как грязь и ржавчина мешают этому.

Если вам нужно сваривать трубы, различные детали или работать с этой техникой в ​​скульптуре металла, обязательно знать, какой тип устройства подходит для задачи, которую вы предлагаете. Для повседневного и долгосрочного использования классическая сварочная машина лучше, но если вы хотите высокую мобильность, сложные технологии, низкое потребление, и вы можете использовать бытовой источник питания, то инвертор является лучшим решением. Мы составили короткий список функций, с которыми должна соответствовать любая качественная модель, и в зависимости от того, какую из них вы можете ориентировать, чтобы сделать желаемую покупку.

На какие параметры необходимо обратить внимание при выборе сварочного инвертора

Перед тем как выбрать инверторный сварочный аппарат нужно учесть место эксплуатации (постоянное или меняющееся), параметры сети, предстоящие работы (толщину металла, количество соединений, вид стали, пространственное положение). Все это поможет точнее понять какие характеристики должны быть у прибора, чтобы справиться с поставленными задачами.

Вот ключевые технические данные и их взаимосвязь с качеством выполнения и возможностями по работе.

Рабочее напряжение

Инверторы бывают с рабочим напряжением 220 или 380 В. Встречаются модели комбинированного типа, способные переключаться. Для дома и дачи лучше выбирать аппараты на 220 В, поскольку это упрощает подключение через бытовую розетку. Их легко можно подвести к месту выполнения работ присоединив переноску.

Инверторы на 380 В относятся к профессиональному оборудованию для подключения на предприятиях. Это позволяет получать повышенную мощность и проплавлять толстый металл от 20 мм. Если в работе часто попадаются такие изделия и в гараже есть трехфазный ввод, то целесообразно выбрать именно такой аппарат.

Модели комбинированного типа практичны при переездной деятельности, когда в мастерской можно варить от 380 В, а на выезде подключиться к бытовой розетке.

Кроме стандартных параметров рабочего напряжения выбирать инвертор нужно и по диапазону входящего тока. Когда в доме стабильно присутствуют 220-230 В, то подойдет модель именно с такими характеристиками. Но если на даче напряжение часто падает, то оборудование не сможет выдавать нужную силу тока, а иногда и вовсе производить сварку. Здесь выбор делается в пользу инверторов способных варить со входящим напряжением 130-190 В.

Диапазон регулировки сварочного тока

Диапазон регулировки сварочного тока влияет на толщину металла, с которым справится аппарат. Здесь важны верхняя и нижняя границы. Например, для сварки мангала из стали толщиной 4 мм достаточно силы тока 120-160 А. Приварить навес к калитке получится с током в 100-140 А. Этого же достаточно для изготовления теплицы или прокладки водопровода. Здесь подойдет инвертор с максимальным током 160-190 А.

Но когда в приоритете сварка толстых деталей (швеллеры, рельсы), или когда инвертор используют для резки в труднодоступных местах, то выбирают силу тока 250-400 А. Есть промышленные аппараты с показателем до 500 А.

Нижняя граница силы тока важна при сварке тонких металлов. Например, для изготовления бака из стали толщиной 1.5 мм нужно опустить ток до 45-70 А. Когда требуется подлатать кузов автомобиля, то используют еще меньшую силу тока 15-30 А. Для этого выбирают инвертор способный опускать амперы до этих значений.

Еще важна форма регулировки силы тока, которая бывает плавной или ступенчатой. Первая изменяет показания с шагом в 1А, а вторая переключает с интервалом в 10-20 А, в зависимости от модели. Когда предстоит варить одни и те же металлы по виду стали и толщине, то достаточно ступенчатой регулировки с большим шагом, ведь к настройкам будут обращаться редко. Но если толщина и виды материалов часто меняются, то более качественные швы получатся на тонко регулируемом аппарате, позволяющем подстроиться под новую задачу.

Продолжительность включения (ПВ)

У каждого инвертора указывается его продолжительность включения, обозначаемая в процентах, которая подразумевает время работы на максимальном токе. Варьирует этот показатель от 30% до 100%. На практике это означает, что модель с максимальной силой тока 200 А и ПВ 30% сможет работать 3 минуты из 10, а потом отключится для охлаждения.

Если нужен инвертор для мелких бытовых задач, то достаточно ПВ 30-50%. При этом подобные работы будут выполняться не на максимальном токе, что фактически увеличивает продолжительность сварки до 5-6 минут. Поскольку спешить здесь не приходится, то и переплачивать за более производительные модели не стоит.

Но когда в приоритете высокая скорость выполняемых работ (например, при изготовлении бака или дверей на продажу, где после прихваток можно непрерывно вести полную обварку), то лучше выбирать инвертор с продолжительностью включения 60-80%. При этом чем выше максимальный показатель силы тока, тем дольше получится вести работы на меньших значениях. Для частой резки металла желательно значение ПВ 100%.

Напряжение холостого хода

Благодаря трансформатору инвертора напряжение в нем понижается до 12 В во время сварки, что делает его безопасным для сварщика, контактирующего с металлическими частями. Когда дуга не зажжена, то на аппарате поддерживается напряжение холостого хода, варьирующее от 30 до 90 В. При подведении электрода к изделию и возбуждении дуги оно автоматически понижается.

Этот показатель влияет на легкость распаливания электрода. Чем выше напряжение холостого тока, тем быстрее осуществляется проход электричества и возбуждение дуги. Особенно это практично при сварке ржавых металлов, что избавляет от необходимости защищать место стыка до блеска перед накладкой шва.

Если инвертор нужен редко и зачистить зону сварки не сложно, то достаточно напряжения холостого хода в 30-50 В. Для опытного сварщика это будет оптимальным вариантом. Новичку же будет гораздо труднее распаливать электрод, а если металл еще и ржавый или содержит следы краски, то лучше выбирать аппарат с холостым ходом от 70 В.

Потребляемая мощность

Этот показатель измеряется в кВт и может быть от 4 до 27 единиц. Он подразумевает какую нагрузку прибор будет оказывать на сеть при работе на максимальном токе. Для дома лучше выбирать маломощные модели в пределах 4-6 кВт, что не спалит проводку. Если в гараже проложена мощная линия и на входе стоит автомат на 16-25 А, то подойдет более мощная модель на 7-9 кВт, позволяющая проваривать металл большей толщины или вести резку. Для оборудования на 10 кВт потребуется подключение в щитовую и трехфазная сеть, что применимо не везде.

Параметр потребляемой мощности актуален и в случае мобильного использования инвертора. Для этого применяют бензогенератор, но его выходной ток должен покрывать потребности сварочного аппарата. Часто возможности генераторов достигают 5 кВт, поэтому в таких пределах мощности и нужно выбирать инвертор.

Защита от пыли и влаги

Защищенность корпуса от пыли и проникновения влаги обозначается международной системой IP с цифрами от 21 до 23. Первое число подразумевает, что в корпус не попадут крупные предметы с диаметром от 12.5 мм и более. Это стандарт, предохраняющий внутренние элементы от удара инструментами или торчащими металлическими конструкциями. Ввиду этого нельзя работать вблизи инвертора болгаркой или дрелью, потому что мелкие фракции могут легко проникнуть внутрь корпуса и замкнуть контакты.

Вторая цифра означает:

• 1 — инвертор защищен от вертикальных капель дождя.
• 2 — корпус не пропустит падающие капли под углом до 15 градусов.
• 3 — падающие брызги под углом до 60 градусов не причинят вреда.

Поскольку под дождем нельзя проводить сварочные работы, то степень защиты больше влияет на то, удастся ли сохранить аппарат, если неожиданно пошел ливень, а сварка велась на открытом воздухе. Кто планирует работать в гараже, тому достаточно показателя IP21, а для частой эксплуатации во дворе или вообще в полевых условиях с генератором пригодится значение IP23.

Система вентиляции

Чтобы трансформатор и диодные мосты не подвергались перегреву в корпус инвертора встраивается система вентиляции. Самое простое ее исполнение представляет собой вентилятор и перфорацию на корпусе для захода и выхода воздуха. Из-за такой конструкции внутренние узлы часто покрываются слоем пыли, что замедляет процесс теплообмена и требует разборки корпуса и прочистки. Но для бытовых нужд с использованием по 1-3 часа в день этого вполне достаточно.

Второй вид системы вентиляции включает кулер и радиаторы, причем ключевые компоненты инвертора встроены внутрь радиаторов. Это помогает эффективней забирать тепло и удалять его наружу, но стоят такие модели дороже. Выбор инвертора с радиатором оправдан в случае частого использования аппарата на максимальном токе (сварка толстых металлов, резка).

Система охлаждения инвертора с мощным вентилятором и радиаторами.

Имеет ли значение диапазон температур для работы?

Тепловые показатели ПВ рассчитываются исходя из температуры +25 градусов. Поэтому при более прохладном климате (+10…+15) аппараты смогут работать дольше. Некоторые солидные производители закладывают в свою продукцию рабочее значение +40 градусов. С положительными температурами редко возникают проблемы, если правильно выбрать ПВ и силу тока.

А вот при работе на морозе электроника может давать сбои. Для дома или дачи это не составит проблем, если сварка ведется в сарае или гараже. Любой инвертор прекрасно варит при уличной температуре +5 градусов. Но когда накладывать швы приходится непосредственно на морозе (установка забора, ворот, приварка ферм к закладным), то необходимо уточнять у производителя на официальном сайте (через форму для связи) допустимые параметры, потому что в характеристиках это не указывается.

Немаловажен вес и габариты

Несмотря на гораздо компактные габариты по сравнению с трансформаторами инверторы все же имеют различия по размерам и весу, что связано с их мощностью и функционалом. Небольшие аппараты выпускаются с габаритами 150х200х300 мм, что хорошо подходит для мобильного использования. Их легко доставить на место работы в специальном кейсе.

Большинство моделей имеет ремень для подвешивания на плечо, что удобно для выполнения высотных работ. В таком случае их вес варьирует от 3 до 4.5 кг. Но максимальная сила тока редко превышает 200 А, поэтому слишком толстую сталь соединить им не получится.

Когда при помощи инвертора решают более серьезные задачи по сварке (сборка каркаса гаража, резка), то используют мощные модели. Их габариты могут достигать 500х200х450 мм, а вес до 25 кг. Для эксплуатации такого оборудования потребуется выделение стационарного места и длинные кабеля, чтобы доставать до углов крупной конструкции. В противном случае еще придется приобретать тележку для перевозки, если не хочется носить его в руках.

Профессиональный инверторный сварочный аппарат.

Как напряжение хх влияет на качество шва?

• Авторизуйтесь для ответа в теме

#21 слива

Точно могу сказать, УОНИ хоршо зажигаются,и повторно поджигаются на аппаратах с высоким напряжением хх (80в).

morgmail и причем тут твоя реплика- молитва помогает? А если и помогает то что будет?

Это ВЫ зря,бывает не идет,и все,помогает,и твою мать помогает.

• Наверх
• Вставить ник

#22 Nub

Точно могу сказать, УОНИ хоршо зажигаются,и повторно поджигаются на аппаратах с высоким напряжением хх (80в).

• Наверх
• Вставить ник

#23 слива

Это следствие недорогого аппарата у которого ток в паузах может падать до нуля (режим прерывистого тока силовой части инвертора), тогда вступает в силу напряжение холостого как и у обычного выпрямителя.

Согласен,я по факту (и про вд тоже).

А дорогие аппараты хазяина покупать не хочет.

• Наверх
• Вставить ник

#24 Александр Козлов

Ответственная работа -длительная работа (ПВ аппарата на необходимом для выполнения задачи токе должно быть 100%), иначе в самый неподходящий момент аппарат может уйти в защиту. Чем выше напр.ХХ- тем лучше поджиг . Сомневаюсь про качество шва и глубину проплавления. Не зря на пачке ответственный производитель указывает напр.ХХ минимальное для работы с данными электродами. Так например если на пачке ХХ 75V , то шов сваренный аппаратом с ХХ что 75V что 80V будет одинаковым. Отличаться будет шов сваренный аппаратом с ХХ менее 75V(брызги и т.д). Как то так.

Как повысить выходное напряжение сварочного инвертора

Содержание статьи:

Как повысить выходное напряжение сварочного инвертора

Некоторые электроды требуют повышенного напряжения холостого хода. Например, таким электродами как МР-3 нужно не менее 70 Вольт на выходе. Но, как оказывается, не все сварочные инверторы способны выдать столь большое напряжение.

Вследствие этого и возникают различные проблемы при сварке: электроды прилипают к металлу и намного хуже зажигаются. Какие способы повышения выходного напряжения сварочного инвертора существуют? Можно ли как-то самому поднять напряжение холостого хода?

Как повысить выходное напряжение сварочного инвертора

Большинство инверторов для сварки выдают по разным результатам, напряжение от 30 до 80 Вольт. Хорошо если есть аппарат, который выдаёт нужное напряжение, тогда и такие капризные электроды, как МР-3 варят хорошо и без проблем.

Однако, как это часто и бывает, инвертор не выдаёт нужное напряжение, что связано со многими причинами. Чаще всего это заниженное напряжение в сети, из-за чего собственно и страдает качество розжига электродов.

Чтобы избавиться от проблемы, которая связанна с плохим розжигом электродов, можно попробовать следующее:

• Увеличить сварочный ток. В действительности, те значения тока для сварки, которые прописаны на крутилке аппарата, не всегда соответствуют действительности;
• Попробовать использование других электродов на том же самом сварочном инверторе.

Увеличить холостой ход инвертора  очень сложно, для этого придётся лезть в электронную схему аппарата или добавлять блок. Изменению необходимо подвергать вторичную обмотку трансформатора, что чревато выходом из строя всего инвертора.

Дополнительный блок для увеличения напряжения холостого хода

Также возможна установка дополнительного блока, который все-таки требует определённой модернизации инвертора. Данный блок напрямую связывается с тороидальным трансформатором, который, как раз и призван для того, чтобы поднимать напряжение холостого хода на сварочном инверторе.

Данный метод называется «Удвоение напряжения». Способ действительно рабочий, а напряжение холостого хода сварочного инвертора увеличивается почти что вдвое. Вследствие этого электрод намного лучше загорается.

При этом в разы возникает риск поражения током от сварки. Поэтому данный метод достаточно рискован в осуществлении. Не зря же производители сварочных инверторов выбрали именно такое напряжение холостого хода, а не 100 Вольт и выше.

Итак, кто хочет заморочиться, устройство так и называется «Удвоитель». Однако прежде чем это сделать, я бы порекомендовал поэкспериментировать, используя другие электроды. Возможно дело именно в их качестве, а также в том, что электродная обмазка отсырела со временем.

Также, если есть какие-либо подозрения на неисправность, можно посоветовать проверить инвертор и напряжение холостого хода. Возможно, обращение к опытным специалистам сервисного центра поможет исправить проблему.

---

Поделиться в соцсетях

Основные сведения о напряжении и силе тока при сварке

Дуговая сварка металлическим электродом в среде защитного газа (GMAW) — это процесс сварки, при котором электрическая дуга возникает между основным материалом и постоянно подаваемым проволочным электродом. Расплавленная сварочная ванна защищена от атмосферы защитным газом, который обтекает присадочный металл проволоки в сварочной ванне и саму сварочную ванну. Тепло от электрической дуги расплавляет основной металл и присадочный металл, подаваемый в сварочную ванну.

Хотя на качество сварного шва могут влиять многие переменные, в том числе тип и толщина основного материала, на него влияют четыре основных фактора: сварочный ток, сварочное напряжение, расстояние от контакта до изделия и скорость перемещения.

Из всех факторов сварки напряжение и сила тока вызывают наибольшее недоумение, особенно у начинающего сварщика. И поскольку они считаются одними из основных аспектов, влияющих на сварку GMAW, мы рассмотрим их более подробно.

Что такое сила тока при сварке?

Сварочный ток — это переменная, которая в основном определяет количество наплавленного металла в процессе сварки. Сила тока измеряет силу электрического тока, при этом его основное влияние на сварку заключается в скорости плавления электрода и глубине проникновения в основной материал.

Скорость подачи проволоки (WFS), еще одна из переменных параметров сварки, регулирует силу тока и степень проплавления сварного шва. WFS и ток напрямую связаны: с увеличением одного растет и другой, и наоборот. Если значение WFS слишком высокое, это может привести к прогоранию. Это связано с тем, что по мере увеличения сварочного тока шов глубже проникает в основной материал.

Взгляните на Таблицу 1: Данные сварочного тока, чтобы увидеть, как это работает на практике. Как видите, WFS постепенно увеличивалась от Weld 1 до Weld 5, что, в свою очередь, увеличивало сварочный ток.

Имейте в виду, что оператор сварки устанавливает WFS, а не текущий уровень, на источнике питания GMAW-CV. Основным способом регулировки тока является изменение WFS.

Из таблицы видно, что с увеличением скорости подачи проволоки увеличивается и сила тока. Результаты видны на Рисунке 1: Поперечное сечение сварных швов с 1 по 5.

Сварочное напряжение
Идентификационный номер сварки	Тагер сварочного напряжения	Настройки сварочного аппарата			Сбор данных			Тепловложение (кДж/дюйм)
		WFS (и/мин)	Напряжение (В)	Скорость перемещения (дюйм/мин)	WFS (изображения в минуту)	Напряжение (В)	Ток (А)
1	100	150	24	15	151	5}”> 24,5	111	10,88
2	150	250			252	24,7	162	16.01
3	175	325			331	8}”> 24,8	193	19.15
4	200	300			462	24,9	212	21.12
5	250	615			618	25	254	4}” data-sheets-numberformat=”{"1":2,"2":"0.00","3":1}”> 24.40

  В таблице 1 показаны данные сварки следующих сварных швов:

0169

Обратите внимание на увеличение глубины провара от сварки 1 к сварке 5. При постоянном напряжении и скорости перемещения увеличение WFS и тока указывает на существенно более глубокий сварной шов, перемещающийся от 1-го к 5-му.

Также обратите внимание на пальцеобразный провар в сварных швах 3-5, вызванный изменением режима переноса металла в сварочной дуге на режим переноса «распылением металла». Режим переноса металла обычно переходит от шаровидного к режиму распыления при сварочном токе выше 190 ампер для определенных комбинаций металла и защитного газа.

Что такое сварочное напряжение?

Если сила тока измеряет объем электронов, протекающих через электрический ток, напряжение измеряет давление, которое позволяет им течь. Другими словами, это несущая сила электрического тока. Итак, какое влияние оказывает это электрическое «давление» (напряжение) на сварной шов? Сварочное напряжение регулирует длину дуги: расстояние между сварочной ванной и присадочным металлом проволоки в точке плавления в дуге. По мере увеличения напряжения валик сварного шва будет сглаживаться, а его отношение ширины к глубине будет увеличиваться. Ознакомьтесь с данными сварки в Таблице 2:

Сварочное напряжение
Идентификационный номер сварки	Тагер сварочного напряжения	Настройки сварочного аппарата			Сбор данных			Тепловложение (кДж/дюйм)
		WFS (и/мин)	Напряжение (В)	Скорость перемещения (дюйм/мин)	WFS (изображения в минуту)	Напряжение (В)	Ток (А)
7	18	325	5}”> 17,5	15	328	18	177	12,74
8	21		20,4		328	21.1	174	14,69
9	23		22		327	7}”> 22,7	173	15,71
10	26		25,2		328	26	185	19.24
11	30		29,2		328	1}”> 30,1	208	25.04

 В таблице 2 показаны данные сварочного напряжения для следующих сварных швов:

 Рисунок 2: Поперечное сечение сварных швов 7–11 (таблица и изображение предоставлено EWI.org)

В то время как скорость перемещения, скорость подачи проволоки и сила тока оставались постоянными, напряжение менялось. Очевидно, что напряжение мало влияет на проникновение. Вы можете видеть влияние напряжения на поверхность сварного шва, помогая ему лежать ровно и смываться по краям. Слишком большое напряжение может привести к тому, что сварной шов будет плоским, вогнутым или подрезанным. Слишком низкое напряжение может привести к некачественному сварному шву или к непровару.

На рис. 2 показано расширение сварных швов с 7 до 11 по мере увеличения напряжения. Вы можете видеть, что проплавление остается постоянным для сварных швов 7-9.так как ток не изменился. Сварные швы 10 и 11 показали такое же увеличение пальцеобразного проплавления, как и швы 3-5, а также увеличение сварочного тока. По мере того, как длина дуги увеличивается пропорционально росту напряжения, вылет электрода, расстояние от контактного наконечника до места плавления сварочной проволоки в дуге соответственно уменьшаются.

Сварочный ток в зависимости от толщины распространенных типов металла

Любой, кто хочет добиться оптимальных результатов сварки, должен знать, как правильно настроить ток в соответствии с типом и толщиной каждого металла. Обратитесь к таблице ниже для сварочных ампер на толщину для углеродистой стали и нержавеющей стали.

Углеродистая сталь с защитным газом 75 % аргона/25 % CO2

Толщина
(ga.) Диаметр проволоки
(дюймы) Скорость подачи проволоки
(IPM) Ток
(ампер) Напряжение 24 023}”> 0,023 140-170 40-50 14-15 24 0,030 110-120 45-50 13-14 20 000","3":1}”> 0,030 125-135 55-60 13-14 20 0,035 105-115 50-60 15-16 18 0,035 140-160 70-80 16-17 16 035}”> 0,035 180-220 90-110 17-18 16 0,045 90-110 90-110 17-18 14 0,035 240-260 120-130 5-18"}”> 17,5-18 10 0,035 280-300 140-150 18-19 10 0,045 140-150 140-150 18-19 3/16 035}”> 0,035 320-340 160-170 18,5-19,5 3/16 0,045 160-175 160-170 18,5-19,5



Нержавеющая сталь с 90 % гелия/7,5 % аргона/2,5 % CO2

)"}”> Толщина (ga.)	Диаметр проволоки (дюймы)	Скорость подачи проволоки (IPM)	Ток (ампер)	Напряжение
18	0,030	130-160	30-40	5"}”> 15-16,5
18	0,035	105-115	50-60	18-18,5
16	0,035	140-160	70-80	18-19
14	035}” data-sheets-numberformat=”{"1":2,"2":"0.000","3":1}”> 0,035	180-220	90-110	18,5-19
14	0,045	90-110	90-110	18,5-19
10	0,035	240-260	120-130	19-20
10	045}”> 0,045	120-130	120-130	19-20
3/16	0,035	280-300	140-150	19-20
3/16	045}”> 0,045	140-150	140-150	19-20



Помните практическое правило: сила тока определяется толщиной материала, и каждый 0,001 дюйм толщины материала требует примерно 1 ампер на выходе. (толщина 1/4 дюйма или 0,25 дюйма = 250 ампер)

У вас есть вопросы по силе тока и напряжению?

Поговорите со специалистами PrimeWeld. У наших технических специалистов и представителей службы поддержки есть ответы. Обращаясь к нам, вы будете общаться с настоящим профессиональным сварщиком. Они имеют многолетний практический опыт работы с нашей продукцией и всегда готовы помочь вам найти решения практически для любого сварочного проекта.

Пока вы занимаетесь этим, просмотрите нашу впечатляющую линейку машин и аксессуаров. Наши сварочные аппараты разработаны в соответствии со строгими стандартами точности, удобства и долговечности. И мы отвечаем за то, что продаем!

ARC-185, сварочный аппарат с инверторным электродом постоянного тока, 180 А, сварочный аппарат с двойным напряжением 110/230 В – Amico Electric Перейти к содержанию

189,00 $

ARC-185 — это выпрямитель, использующий самую передовую инверторную технологию. Источник сварочного тока может обеспечить более сильную, более концентрированную и более стабильную дугу. Когда палка и заготовка становятся короткими, ее реакция будет быстрее. Шнуры питания простираются до 700 футов, но их можно использовать в обычном режиме.

ARC-185, 180-амперный дуговой инверторный сварочный аппарат постоянного тока, 110 В/230 В, сварка двойным напряжением

Добавить в список желаний

Сравнить

Артикул: ARC-185 Категория: Сварочный аппарат

• Описание
• Дополнительная информация
• Отзывы (0)

Описание

Характеристики:

• Усовершенствованная инверторная технология IGBT, превосходная стабильность дуги, горячий старт, защита от прилипания, регулировка усилия. Регулятор силы тока Steeples. Использование на всех генераторах, также очень идеально.
• Очень прост в запуске и улучшении, прост в эксплуатации, замечательная производительность, светодиодный дисплей силы тока, очень прочная конструкция и профессиональная конфигурация.
• Автоматическая компенсация колебаний напряжения, защита от перенапряжения, защита от пониженного напряжения, защита от перегрузки по току, защита от перегрузки.
• Рабочий цикл 60% при 180 ампер, обеспечивает продолжительную сварку, диапазон тока от 20 до 180 ампер, очень подходит для сварки различных материалов и проектов.
• Это оптимизировано для обеспечения безупречного сварного шва, что практически исключает брызги и очистку после сварки. Прочность его компонентов делает его надежным рабочим инструментом для профессионалов или личного использования.

Технические характеристики:

• Тип: Аппарат дуговой сварки постоянного тока с инвертором
• Питание: 115 В/230 В, 50/60 Гц, 1 фаза
• Номинальный входной ток: 230 В/33 А, 115 В/45 А
• Диапазон тока: 230 В/20–180 А, 115 В/20–130 А
• Номинальное напряжение холостого хода постоянного тока: 75 В
• Выходное напряжение: 27,2 В
• Рабочий цикл при 104F(40c): 50% при 180 А
• Метод охлаждения: принудительное охлаждение вентилятором
• Используемый электрод, 230 В: 1/16–3/16 дюйма и 115 В: 1/16–5/32 дюйма
• Коэффициент мощности: 0,93
• Размеры: 10 х 6,5 х 12,0 дюймов
• Масса нетто: 16,0 фунтов.
