разновидности и практическое использование — Журнал о строительстве и ремонте
Содержание
- 1 Клупп для нарезания резьбы: разновидности
- 2 Нарезка резьбы на трубе ручным клуппом
Практически всегда при замене стояков отопления или водоснабжения приходится сталкиваться с необходимостью оборудования старых обрезанных труб резьбой – без нее не обойтись, так как практически все соединения со старыми трубами осуществляются посредством навинчивания на них специальных концевиков. Сделать резьбу можно двумя способами: в одной ситуации она просто приваривается к трубе, а в другой нарезается посредством специального инструмента. Купить сварочный аппарат позволит себе не каждый сантехник, да и нужды в нем особенной нет, а вот приобрести клупп для нарезки резьбы может каждый. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его разновидностями и научимся применять его на практике.

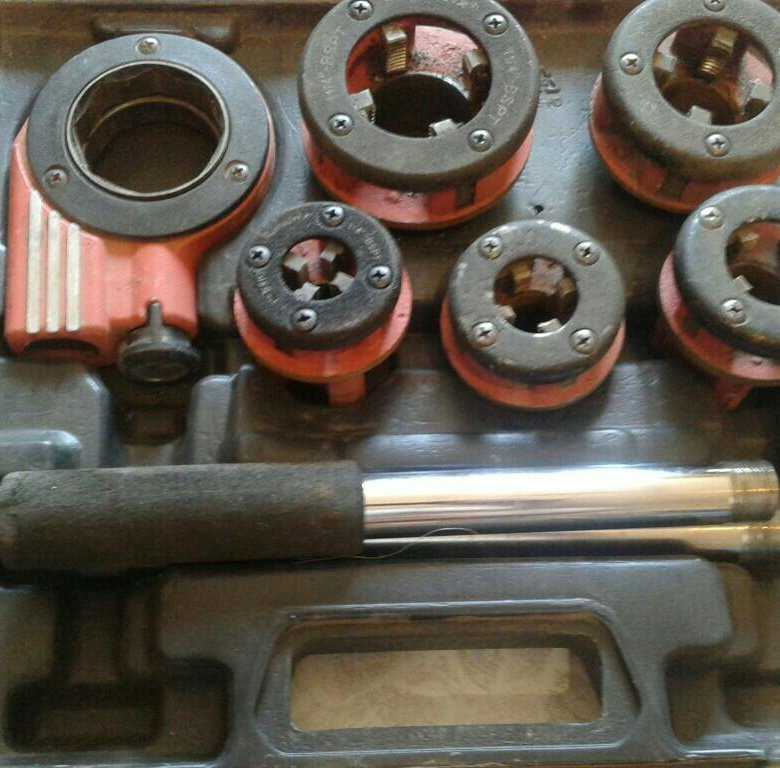

Клупп для нарезки резьбы фото
Клупп для нарезания резьбы: разновидности
На сегодняшний день существуют два типа клуппов, которые с успехом применяются в области устройства сантехнических коммуникаций – это ручной и электрический клупп.
Разница между ними заключается не только в наличии или отсутствии электродвигателя, но и в принципе их использования. Рассмотрим подробнее эти два вида инструмента для нарезания резьбы.

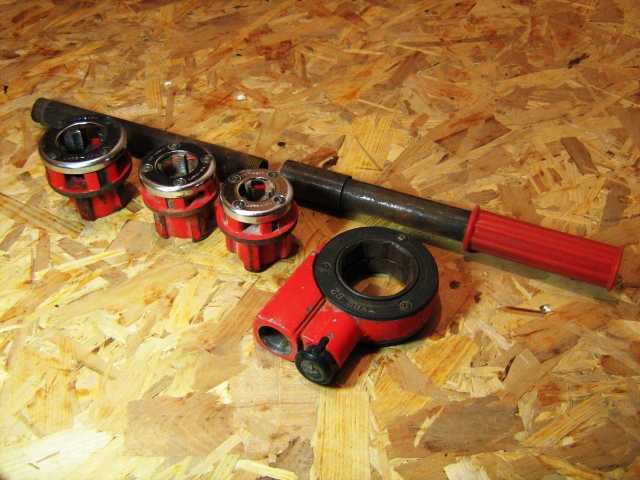

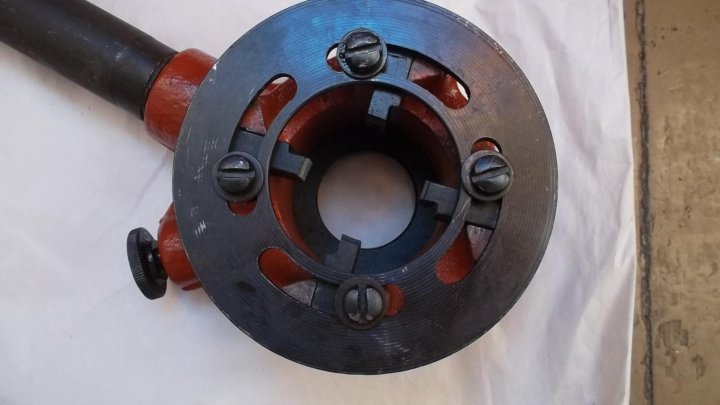

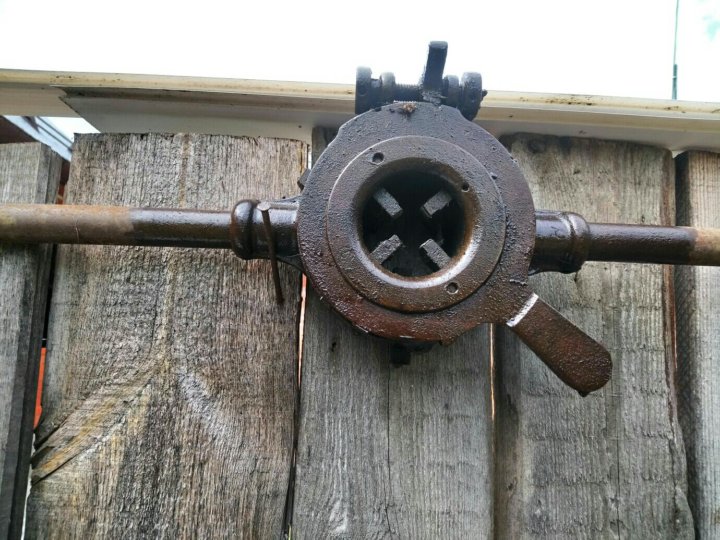

Резьбонарезной клупп ручной фото
Вот так обстоят дела с таким полезным инструментом, как резьбонарезной клупп.
Дополнительно хочу отметить, что этот инструмент может изготавливаться и в одинарном исполнении – к примеру, он может быть предназначен только для нарезки полудюймовой резьбы или только для трехчетвертной резьбы. Такой инструмент может продаваться как по отдельности, так и в наборе. Но набор клуппов приобретать не имеет никакого смысла – лучше уж купить универсальный клупп с набором сменных насадок.

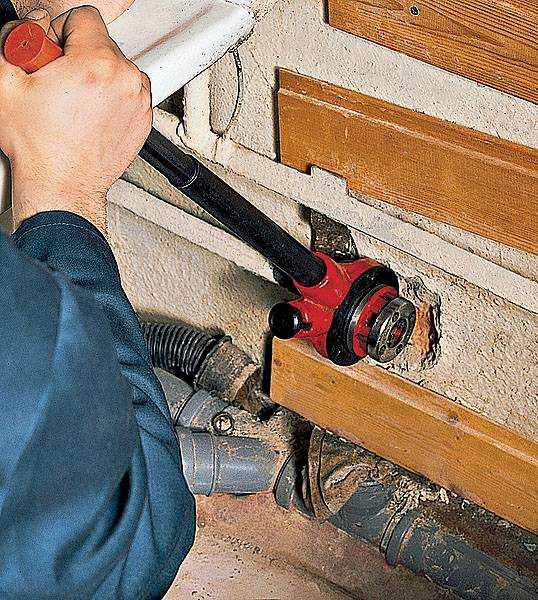

Нарезка резьбы на трубе ручным клуппом
Для наглядности и большего понимания техники нарезания резьбы клуппом рассмотрим этот процесс по пунктам. Но для начала разберемся с вопросом подготовки конца трубы к нарезанию резьбы – от этого момента в полной мере зависит то, насколько легко пройдет сама работа. Здесь важны два момента.
Поэтому нужно либо сразу резать трубу ровно, либо если это не получается, впоследствии выравнивать болгаркой.Нарезка резьбы на трубе клуппом фото
Вот такая подготовка трубы и сопутствует процессу нарезания на ней резьбы. Теперь что касается самой резки – по большому счету это не слишком сложный процесс.
Точно так же поступаем и с режущей частью клуппа. Смазка в таких делах лишней никогда не бывает – ее придется повторять в процессе нарезания резьбы. Чем больше диаметр труб, тем чаще придется смазывать. Она нужна не только для облегчения работы, но и для того, чтобы продлить жизнь инструменту.
Для начала, чтобы клупп уверенно зацепился за тело трубы, ему нужно немного помочь – в процессе вращения первые несколько оборотов нужно поджимать его к трубе. Вы почувствуете, когда зубья врежутся в трубу и начнут свое дело. После этого можно будет уже не давить на него, а полностью переключиться на процесс резания.Резьбонарезной клупп в работе фото
Как только труба выйдет за пределы режущих зубьев, переключаем трещотку на обратный ход и уверенными движениями снимаем ее.
Как видите, клупп для нарезки резьбы является достаточно простым инструментом, и пользоваться им очень легко. Спросите, какой из них выбрать – электрический или ручной? Этот нюанс зависит от объема и типа проводимых работ. Если с нарезанием резьбы вы сталкиваетесь редко и в малых объемах, то вполне будет достаточно его ручного варианта.
Электрический клупп для нарезки резьбы на трубах
Резьбовое
Электрический клупп представлен в виде профессионального инструмента, который предназначен для нарезания резьбы на трубах.
Электрический клупп для нарезки резьбыОно может применяться при создании резьбы на трубах из стали, отличающихся различным диаметром.
Cодержание статьи
- 1 Устройство и назначение
- 1.1 Основные преимущества
- 2 Нюансы применения
- 2.1 Что такое клупп и как его использовать? (видео)
- 2.2 Правила работы
- 2.3 Похожие статьи
Устройство и назначение
Максимальный диаметр труб, с которыми может быть совместим электрический клупп, равен двум дюймам. Такой инструмент обеспечивает легкое, точное и надежное создание резьбовых соединений.
Электрический клупп для нарезания резьбы отличается высокой производительностью работы, такие инструменты могут быть мобильными и компактными.
Резьбонарезной инструмент электрического типа как нельзя лучше подходит для нарезки резьбы в местах, отличающихся труднодоступностью, что особенно актуально при монтаже водопровода. Используя электрический клупп нет необходимости в применении физических усилий.
Еще одна положительная особенность такого инструмента для нарезания резьбы на трубах, заключается в легкости транспортировки и простоте подготовки к дальнейшей эксплуатации.
Клупп для нарезки резьбы состоит из основной функциональной части – резцов, которые имеются и на обычной ручной плашке (лерке). Резцы располагаются в держателе, который одновременно выполняет функцию направляющей.
Обычная плашка для нарезания изготавливается с применением дорогостоящих видов стали, при этом предельная прочность нежно только резцам, которые и выполняют основную функцию – нарезку резьбы на трубах.
Электрический клупп – это, по сути, плашка, лишенная дорогих и мало функциональных деталей, он состоит из прочного держателя и резцов.
С помощью такого инструмента можно будет с высокой степенью точности и достаточно быстро нарезать резьбу на трубе.
Эффективность работы можно в разы увеличить, если электрический клупп оснастить специальной насадкой, обеспечивающей работу инструмента в особо труднодоступных местах.
Основные преимущества
Электрический клупп, выполняя функции обычной плашки, легко подготавливается к работе — ручка вставляется в держатель и с ее помощью выполняются вращательные движения.
Резцы подвергаются замене и легко снимаются с держателя, они могут быть приобретены отдельно. Рекомендуется приобретать резцы того же производителя, который изготовил инструмен. Среди прочих преимуществ следует отметить:
- обеспечение высококачественной нарезки резьбы в трубах из стали с размерами от 1/2″ до 1.1/4″;
- возможность выполнения работ в ограниченном пространстве;
- возможность нарезки как стандартной правой, так и конической левой резьбы;
- электродвигатель может выбирать направление хода, а скорость вращения меняется кнопкой;
- резцы отличаются высокой износоустойчивостью и способны выдерживать продолжительные нагрузки.
Нюансы применения
По сути, клупп для нарезания резьбы на трубах, оснащенный электроприводом, с учетом его функционала, рассматривается как промежуточная модель, между ручным инструментом и станком.
Такое устройство демонстрирует высокую степень производительности и удобство при выполнении нарезания резьбы.
В настоящее время производители предлагают разные вариации этого приспособления, которые отличаются набором аксессуаров и наличием дополнительных приспособлений.
При работе электрический клупп сочетается с такими же съемными головками, что и ручные аналоги.
Единственное ограничение может касаться рабочих диаметров резьбы. Для того чтобы головка занимала в процессе работы устойчивое положение одних направляющих губок бывает недостаточно.
При этом мощность инструмента, в зависимости от характеристик модели, может колебаться о 750 до 1000 Ватт.
С учетом того, что процесс передачи вращения выполняется с помощью мощного понижающего редуктора, а 1 лошадиная сила приравнивается к 730 Ваттам.
Удерживать во время работы работающее устройство бывает достаточно затруднительно. Для облегчения работы в комплекте с инструментом поставляется специальная струбица-фиксатор.

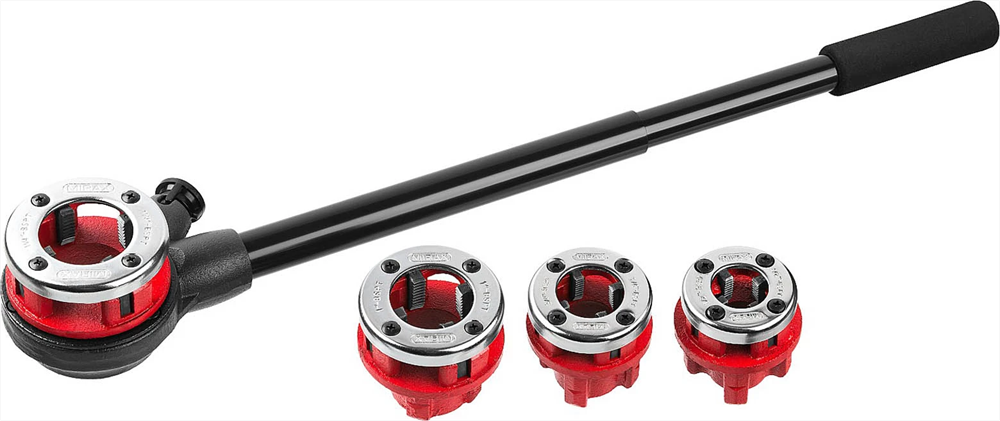

Резьбонарезной ручной клуппВ качестве дополнительной опции может быть установлен масляный насос, который будет осуществлять подачу специального охлаждающего масла в рабочую зону.
При использовании электрического клуппа имеются некоторые ограничения. Так, например, на строительной площадке не всегда есть возможность подключения устройства к электросети.
Кроме того большинство моделей весят в пределах 5 кг и имеют большие по сравнению с ручными моделями большие габариты, особенно это касается устройств, дополнительно оборудованных струбциной.
Это может привести к невозможности нарезки резьбы при ремонте ранее уже смонтированного трубопровода. Как правило, такие агрегаты применяются в условиях мастерских.
Что такое клупп и как его использовать? (видео)
Правила работы
Работать с электрическим клуппом запрещено без использования держателя трубы, он необходим даже при работе с трубами минимального диаметра.
Перед началом работы необходимо позаботиться о надежном закреплении держателя трубы, в противном случае стопор может сместить головку клуппа, что может привести к травмам.
Нежелательно выполнять нарезку резьбы без обеспечения изделия мазкой, которая не только улучшит качество резьбы, но и продлит эксплуатационный срок головок для нарезки и самого инструмента.
При нарезании левой или правой резьбы запрещено менять направление, не дождавшись полной остановки инструмента.
Работать электрическим клуппом в среде, где находятся легко воспламеняющиеся жидкости или газы также категорически запрещено.
Это связанно с тем, что в процессе работы инструмента вылетают искры, что может привести к воспламенению.
Также в процессе эксплуатации нежелательно работать с заземленными поверхностями (трубы, системы отопления, плиты, холодильники) – при контакте с «землей» это может вызвать электрический удар.
Перед проведением работ поверхность, на которой будет нарезаться резьба, подвергается обработке – труба очищается от окалин и смазывается охлаждающей жидкостью.
Алгоритм работы достаточно прост:
- Выполняется фиксация трубы.
- Прикрепляется клупп.
- Нажимается кнопка пуска.
Похожие статьи
Клупп для нарезки резьбы: разновидности и практическое использование
Содержание
- 1 Клупп для нарезания резьбы: разновидности
- 2 Нарезка резьбы на трубе ручным клуппом
Практически всегда при замене стояков отопления или водоснабжения приходится сталкиваться с необходимостью оборудования старых обрезанных труб резьбой – без нее не обойтись, так как практически все соединения со старыми трубами осуществляются посредством навинчивания на них специальных концевиков. Сделать резьбу можно двумя способами: в одной ситуации она просто приваривается к трубе, а в другой нарезается посредством специального инструмента. Купить сварочный аппарат позволит себе не каждый сантехник, да и нужды в нем особенной нет, а вот приобрести клупп для нарезки резьбы может каждый. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.
org мы разберемся с его разновидностями и научимся применять его на практике.
Клупп для нарезки резьбы фото
Клупп для нарезания резьбы: разновидности
На сегодняшний день существуют два типа клуппов, которые с успехом применяются в области устройства сантехнических коммуникаций – это ручной и электрический клупп. Разница между ними заключается не только в наличии или отсутствии электродвигателя, но и в принципе их использования. Рассмотрим подробнее эти два вида инструмента для нарезания резьбы.
Существуют две основные разновидности электрических резьбонарезных клуппов – это клупп №1 и №2. Первый номер является ручным инструментом – он способен нарезать резьбу на трубах диаметром до 40мм. Второй рассчитан для работы с трубами размером до двух дюймов. Существует и третья разновидность подобных инструментов – это уже практически полноценный стационарный станок, который в состоянии справиться как с тонкими трубами, так и с толстыми, диаметр которых не превышает 2 дюйма.
Универсальных ручных клуппов со сменными лерками не существует.Резьбонарезной клупп ручной фото
Вот так обстоят дела с таким полезным инструментом, как резьбонарезной клупп. Дополнительно хочу отметить, что этот инструмент может изготавливаться и в одинарном исполнении – к примеру, он может быть предназначен только для нарезки полудюймовой резьбы или только для трехчетвертной резьбы. Такой инструмент может продаваться как по отдельности, так и в наборе. Но набор клуппов приобретать не имеет никакого смысла – лучше уж купить универсальный клупп с набором сменных насадок.
Нарезка резьбы на трубе ручным клуппом
Для наглядности и большего понимания техники нарезания резьбы клуппом рассмотрим этот процесс по пунктам. Но для начала разберемся с вопросом подготовки конца трубы к нарезанию резьбы – от этого момента в полной мере зависит то, насколько легко пройдет сама работа. Здесь важны два момента.

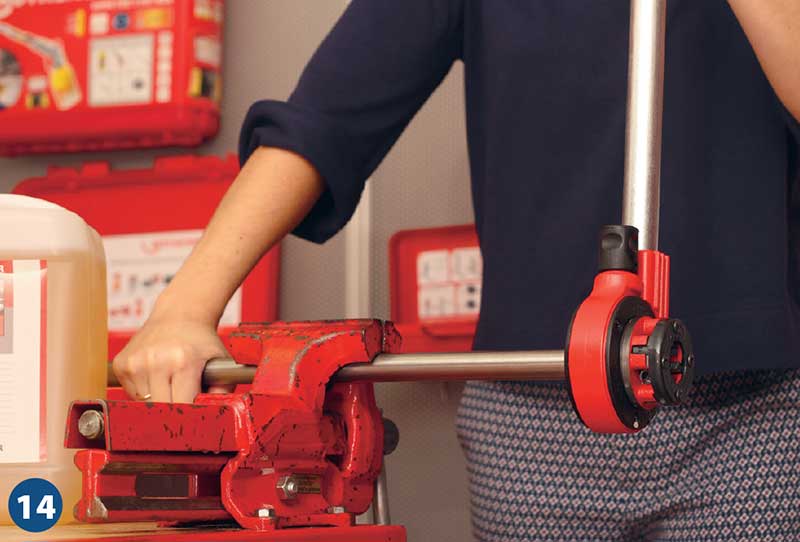

Нарезка резьбы на трубе клуппом фото
Вот такая подготовка трубы и сопутствует процессу нарезания на ней резьбы. Теперь что касается самой резки – по большому счету это не слишком сложный процесс.
Шучу. Вполне будет достаточно любого смазывающего вещества – подойдет даже подсолнечное масло или сало. Смазываем им край трубы – то место, где планируется нарезать резьбу. Точно так же поступаем и с режущей частью клуппа. Смазка в таких делах лишней никогда не бывает – ее придется повторять в процессе нарезания резьбы. Чем больше диаметр труб, тем чаще придется смазывать. Она нужна не только для облегчения работы, но и для того, чтобы продлить жизнь инструменту.
Резак как по мановению волшебной палочки вращается в нужном направлении.Резьбонарезной клупп в работе фото
Как только труба выйдет за пределы режущих зубьев, переключаем трещотку на обратный ход и уверенными движениями снимаем ее.
В обязательном порядке нарезанную резьбу нужно сразу же проверить тем изделием, которое будет на нее накручиваться. Если клупп новый, резьба может быть просаженная – в таком случае придется много наматывать пакли. Если клупп старый, то она может быть недорезанной, что приведет к поломке накручиваемого на резьбу фитинга.
Как видите, клупп для нарезки резьбы является достаточно простым инструментом, и пользоваться им очень легко. Спросите, какой из них выбрать – электрический или ручной? Этот нюанс зависит от объема и типа проводимых работ. Если с нарезанием резьбы вы сталкиваетесь редко и в малых объемах, то вполне будет достаточно его ручного варианта.
