1.4. Нарезание резьбы плашками и метчиками

Нарезание резьб плашками. Для нарезания наружной резьбы на винтах, болтах, шпильках и других деталях применяют плашки (рис. 1.15, а—д). Участок детали, на котором необходимо нарезать резьбу плашкой, предварительно обрабатывают. Диаметр обработанной поверхности должен быть несколько меньше наружного диаметра резьбы: на 0,1—0,2 мм для метрической резьбы диаметром 6—10 мм, на 0,12—0,24 мм для резьбы диаметром 11 —18 мм, на 0,14—0,28 мм для резьбы диаметром 20—30 мм. Для образования захода резьбы в начале нарезаемой поверхности снимают фаску, соответствующую высоте профиля резьбы. Плашку устанавливают в плашкодержатель (патрон), который закрепляют в пиноли задней бабки или в гнезде револьверной головки. При нарезании резьбы скорость резания v = З…5 м/мин для стальных, и v=2…3 м/мин для чугунных и v = 10…15 м/мин для латунных заготовок. Нарезание резьб метчиками. Внутренние метрические резьбы диаметром до 50 мм часто нарезают метчиками. Обычно применяют машинные метчики, что позволяет нарезать резьбу за один рабочий ход. Для нарезания резьбы в деталях из твердых и вязких материалов применяют комплекты, состоящие из двух или трех метчиков. В комплекте из двух метчиков первый (черновой) выполняет 75 % всей работы, а второй (чистовой) доводит резьбу до требуемого профиля. В комплекте из трех метчиков первый (черновой) выполняет 60 % всей работы, средний (получистовой) — 30 % и третий (чистовой) — 10 %. Метчики в комплекте различают по длине заборной части, наибольшая длина заборной части у чернового метчика. В отверстиях с прерывистой поверхностью, имеющей пазы (канавки), резьбу нарезают метчиками с числом канавок, не кратным числу пазов на обрабатываемой поверхности. В этих же целях и для нарезания глубоких отверстий длиной более двух диаметров применяют метчики с винтовыми канавками (рис. 1.16, а). Направление винтовой канавки метчика должно быть таким же, как и у нарезаемой резьбы (правая канавка для правой резьбы, левая — для левой).

Для нарезания коротких сквозных метрических резьб 1,5—8 мм и длиной, равной 1,5—2,0 диаметра, применяют бесканавочные метчики (рис. 1.16, б), которые обладают большей прочностью, чем обычные, и обеспечивают более высокое качество резьбы.

Рис. 1.15. Резьбонарезные плашки: а — круглая, б квадратная, в — шестигранная, г, д — трубчатая, — передний угол

Рис. 1.16. Метчик со специальной геометрией: а — с винтовыми канавками, б — бесканавочный, в — с расположением зубьев в шахматном порядке; — передний угол, — угол заточки на длине

При нарезании коротких сквозных резьб в деталях из вязких материалов применяют метчики с расположением зубьев в шахматном порядке (рис. 1.16, в). Преимущество таких метчиков заключается в том, что в процессе их работы снижается трение, улучшается процесс стружкообразования и облегчается подвод смазочно-охлаждающей жидкости. При установке метчика в револьверную головку на его хвостовик надевают и закрепляют винтом кольцо, вместе с которым метчик устанавливают в патрон для плашек. Скорость резания y = 5-f- 12 м/мин для нарезания резьбы метчиками в стальных заготовках; v = 6-r-22 м/мин — в чугунных, бронзовых и алюминиевых заготовках. Нарезание резьбы производят с охлаждением эмульсий или маслом.

Метод нарезание резьбы резцами

Подготовительный этап

Для того чтобы работа по получению резьбы не вызывала много трудностей, следует провести тщательную подготовку к подобной технологической операции. Все применяемые методы, связанные с нарезанием внутренней резьбы, предусматривают то, что заранее уже было получено отверстие требуемого диаметра. Получить стандартный размер резьбы можно при создании отверстия согласно таблице соответствия. К примеру, для резьбы М10 создается отверстие диаметром 8,5 мм.

Часто встречается ситуация, когда следует получить резьбу нестандартного размера. В этом случае проводится расчет требуемого диаметра отверстия по универсальной формуле. Вычисления проводятся следующим образом:

Изучается маркировка применяемого инструмента

Нужно уделить внимание типу нарезаемой резьбы, шагу и диаметру.
Определить требуемый диаметр отверстия при использовании метчика М5Х0,75 можно следующим образом: 5−0,75=5,25 мм.. Проще всего провести работу в случае, когда нужно получить стандартную резьбу, так как вся необходимая информация может быть взята из различных таблиц нормативной документации

Проще всего провести работу в случае, когда нужно получить стандартную резьбу, так как вся необходимая информация может быть взята из различных таблиц нормативной документации.

Для получения качественного отверстия нужно правильно выбрать сверло. При сверлении рекомендуется использовать оборудование, которое препятствует возникновению биения при работе. Выбирая сверло, стоит помнить, что оно должно иметь качественную заточку. Специалисты рекомендуют подбирать угол заточки в зависимости от того, какой твердостью обладает обрабатываемый материал. С повышением показателя твердости увеличивается и рекомендуемый угол заточки, но он не должен превышать значение 140 градусов.

5993 Кинематическая схема резьбонарезного станка

Кинематическая схема резьбонарезного станка 5993

Устройство и работа резьбонарезного станка

Расположение составных частей станка указано на рис. 1, органов управления и табличек с символами — на рис. 2. Кинематическая схема приведена на рис. 3.

Станина (рис. 4). Станина 1 станка, на которой смонтированы основные узлы полуавтомата, представляет собой жесткую отливку коробчатой формы с рядом отсеков и привертными стальными закаленными направляющими качения 3 и 4.

Слева на верхней плоскости установлена коробка скоростей, получающая вращение от привода главного движения, электродвигатель которого размещен в левом отсеке станины. На направляющих станины смонтирована каретка, несущая механизм зажима с приводом и механизмом настройки привода зажима.

В проеме станины между направляющими установлен гидроцилиндр подачи, шток которого соединен с кронштейном, жестко закрепленным на каретке. Сзади справа к станине прикреплен электрошкаф.

В средней части станины выполнена ниша с прямоугольным проемом, через который стружка и охлаждающая жидкость попадают в выдвижной ящик 2 сбора стружки. Охлаждающая жидкость через дырчатое дно ящика стекает в полость станины, служащую резервуаром. Насос 6, прикрепленный изнутри к правой стенке станины, подает охлаждающую жидкость в зону резания по шлангу через патрубок. Расход охлаждающей жидкости регулируется краном 5.

Привод главного движения (рис. 5). Электродвигатель 1 привода расположен на вертикальной подмоторной плите 3, которая с помощью винта 2 перемещается для натяжения клиноременной передачи 4. Подмоторная плита размещена на левом торце станины и в рабочем положении притягивается к станине. Клиноременная передача и подмоторная плита закрыты прикрепленным к коробке скоростей кожухом заднего ограждения.

Особенности технологии

Последовательность действий при прохождении внутренней резьбы при помощи метчика следующая:

  • Разметить отверстие.
  • Накернить его молотком и керном.
  • Смазать деталь и сверло.
  • Закрепить деталь в тисках или прижать ее к рабочему столу струбциной.
  • Закрепить сверло в патроне станка, выставить самые малые обороты и начать сверление, после того, как головка сверла погрузится в металл, обороты можно добавлять.
  • По окончании сверления убрать стружку и раззенковать отверстие.
  • Смазать метчик №1 и деталь, выставить метчик строго по оси отверстия.
  • Аккуратно начать первые витки нарезки резьбы метчиком. После каждого полного оборота делать пол-оборота в обратном направлении. Добавлять смазку каждые несколько оборотов.
  • Если усилие на воротке резко возрастает, необходимо сдать назад, чтобы сбросить стружку.
  • После прохождения №1, пройти отверстие №2 и №3 тем же способом.

Самая главная особенность при нарезании резьбы — это тщательность, аккуратность, отсутствие спешки и излишних прикладываемых усилий. Лучше потратить несколько секунд на лишние пол-оборота назад, чем часами возиться со сломанным и заклинившим метчиком, извлекать его с риском повредить деталь и потом заново оказаться перед тем же отверстием.

Рекомендации при нарезании резьбы машинным способом

  1. В заготовках, полученных литьем или ковкой, отверстия обязательно нужно предварительно рассверливать или зенкеровать, т.к. отсутствует возможность выполнить их под нарезание резьбы в пределах допуска.
  2. Нарежьте фаску со стороны подвода метчика под углом 60 и глубиной более 1 шага резьбы.
  3. Используйте специализированные резьбонарезные сверлильные патроны: реверсивные, плавающие, качающиеся, самоцентрирующиеся, предохранительные.
  4. Для исключения задиров, рваных витков и повышения стойкости инструмента используйте пасты и смазки.

СОЖ для улучшение режущих свойств и отвода тепла можно изготовить самостоятельно в домашних условия. Самым простым рецептом является вариант, разработанный Петровым Г.Д. В состав смазки входят:

  • олеиновая кислота — 78%;
  • стеариновая кислота — 17%;
  • сера тонкого помола – 5%.

Олеиновую и стеариновую кислоты нагреваем до температуры 65 C и смешать. Когда раствор остынет до температуры 20 C необходимо смешать его с серой.

При обработке легких сплавов можно в качестве СОЖ можно использовать керосин или жирной 10% эмульсией.

Обратите внимание на нюансы при нарезании в глухих отверстиях на сверлильном станке:предварительно необходимо просверливать отверстия большей длины, чем будет длина самой резьбы, если это конструктивно возможно. Данное мероприятие способствует отводу стружки и формированию полного профиля;
используйте предохранительные патроны: когда инструмент упрется в дно он автоматически перестанет вращаться и не сломается;

если на вашем станке отсутствует реверс шпинделя, то используйте реверсивные патроны для выкручивания метчика.. Работа на магнитном сверлильном станке

Работа на магнитном сверлильном станке

Чтобы исключить брак при нарезании резьбы на сверлильном станке придерживайтесь следующих правил:

  • подготавливайте диаметр по ГОСТ;
  • правильно подбирайте инструмент требуемой конструкции и геометрии согласно обрабатываемого материала;
  • помните, что метчики могут изготавливаться комплектами: черновые и чистовые, следовательно, обязательно использовать все для образования полного профиля;
  • пользуйтесь заточенными метчиками;
  • выставляйте инструмент строго по оси отверстий без перекосов;
  • подавайте качественную смазочно-охлаждающую жидкость в место реза в зависимости от обрабатываемого материала;
  • выбирайте оптимальные скорости резания;
  • вовремя удаляйте стружку из канавок метчика.

Виды по конструкции

Метчики сильно различаются по своей конструкции:

  • Бесканавочные имеют очень короткие канавки, используются для работы с вязкими материалами: сплавами легких металлов и некоторыми низкоуглеродистыми высоколегированными сталями.
  • Винтовые — канавки расположены по восходящей спирали, такими нарезают резьбу в глухих отверстиях на высокопроизводительных станках.
  • Ступенчатые. Рабочая часть разделена на две зоны, первая режет, а вторая выглаживает.
  • Комбинированные — перед заходной частью находится сверло, за один проход делается отверстие и нарезается в нем резьба.
  • Протяжки. Служат для нарезки резьбы в проходных отверстиях с помощью токарного станка.
  • С внутренней полостью для подачи СОЖ.
  • Колокольного типа. Применяются при нарезке большого диаметра (до полуметра), состоят из нескольких режущих систем, закрепленных в общей оправке.

Метчики-протяжки

Существуют и другие конструкции метчиков для редких и специальных применений.

Профили резьбы

Формы заготовок, в зависимости от вида поверхности, бывают цилиндрическими и коническими. Резьбы бывают наружные (на поверхности) и внутренние (в отверстии болванки). Вид резьбового соединения зависит от профиля резьбы.

Существуют пять видов профиля:

  • треугольный;
  • прямоугольный;
  • трапецеидальный;
  • упорный;
  • круглый.

Резьба может быть однозаходной и многозаходной:

  • однозаходная — формируется единой резьбовой нитью;
  • многозаходная — создается двумя или более нитками, размещенными на одинаковом расстоянии одна от другой.

Основные показатели обоих типов резьбы – шаг и ход. Резьбовой шаг — дистанция меж ближайшими витками и меряется по осевой линии обрабатываемой заготовки. Ходом одной резьбовой нитки называется промежуток посреди двух пиков одного витка на рабочей поверхности изделия. Ход равен произведению резьбового шага на число заходов.

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

Принцип нарезки резьбы плашкой

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

  1. Сначала делают 2-3 оборота.
  2. Потом пол оборота назад для удаления стружки.
  3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
  4. И т.д.

Резьба проверяется гайкой или калибр-кольцом. Гайки для вашей резьбы можно прикупить здесь → https://rus-metiz.com/categories/gaiki (РусМетиз).

Калибр-кольцо

Сейчас покупают

Пила безобушковая Shogun Universal Cut Saw, 265мм, прямая деревянная рукоять

Пила Shogun Universal Cut Saw имеет сменное полотно с закаленным переменным зубом. Рукоять выполнена из дерева обернутого ротангом. Длина полотна — 265мм, ширина полотна — 60мм, толщина — 0.6мм, общая — 610мм.Толщина пропила 0.9мм Трапециевидный зуб (шаг 1. 75мм), Благодаря переменному зубу отлично пилит вдоль волокон, поперек и по диагонали. Зубья направлены к рукояти, что позволяет легко запиливаться и получать ровный рез не требующий дополнительной обработки. Производство Miki Tool (Япония).

Подробнее

1 780p

Размер 50 х 150 х 0.8 мм. Материал — инструментальная сталь. Производство -Чехия

Подробнее

200p

Клей Titebond II Dark столярный темный

Клей Titebond II Dark Wood Glue — столярный влагостойкий для темных пород древесины, сборки мебели и соединений шип-паз. Вязкость — 4000 мПа*с. Расход — 180г/м2. Класс водостойкости — D3. Объем — 237мл, 473мл и 3.8л. Рабочее время — 10-15 мин. Не абразивен. Темный цвет. Производство — Franklin International (США)Для выбора емкости клея необходимого объема нажмите на название товара

Подробнее

от 350p

Подробнее

Подробнее

Уведомить

Рукоять для верстачных тисков

Рукоять для верстачных тисков. Диаметр штифта — 28мм, длина — 315мм. Рукоять выполнена из белого бука без отделки. Так же рукоять оснащена двумя резиновыми стопорными кольцами. Диаметр набалдашника — 50мм. Производство — York (Чехия)

Подробнее

400p

Угольник с широким основанием, 125*80мм

Угольник с подошвой имеет точность 0,08мм на длину 100мм. Подошва длиной 80мм имеет сечение — 13 х 18мм, перо длиной 125мм — 1,7 х 19мм. Материал — инструментальная сталь (не нержавеющая!). Рекомендуется протирать маслом камелии. Производство — Kristeel (Индия)

Подробнее

1 950p

Упор для токарных резцов Robert Sorby Tool Support

Упор для токарных резцов Robert Sorby Tool Support. Используется для удобства при работе с резцами для создания рельефов/текстуры, а также внутренней резьбы. Длина резца: 540мм . Ширина полотна — от 7.5мм до 15мм у рукояти. Длина рукояти — 300мм. Полотно выполнено из качественной стали. Рукоять удобной формы выполнена из ясеня и обжата латунным кольцом. Все резцы сбалансированы и проходят обязательные тесты внутри компании. Производство — Robert Sorby (Шеффилд, Великобритания)

Подробнее

3 780p

%

Фартук RUBANKOV, модель 5, тканевый, чёрный

Фартук Столярный Rubankov. Длина фартука — 830 мм, ширина — 730 мм. Нагрудный карман на 4 отделения под карандаши, ручки или маленькую линейку. Размеры нагрудного кармана — длина 150 мм, ширина 180 мм .Также имеется сквозной карман, размер — 395мм х 275мм. 2 Петли под молоток. Лямки и поясной ремень оборудованы застежками и пряжками. Цвет фартука — черный. На фартук нанесен логотип Rubankov. Материал — 100 % хлопок.

Подробнее

1 920p

Струбцины Piher Pal Quick

Быстрозажимные экстрасильные струбцины Piher Pal Quick . Стальной храповый механизм, закаленная шина и алюминиевые губки и позволяют развивать усилие до 2500Н !!! Ширина раскрытия — от 150мм до 300мм. Глубина зажима — от 80мм. Производство — Piher (Испания)Для выбора и заказа струбцины нужного размера нажмите на название товара

Подробнее

от 2470p

Подробнее

Подробнее

Уведомить

Бруски абразивные ПЕТРОГРАДЪ, водные, цилиндр D15*120мм

Абразивные водные камни (цилиндр). Зернистость: 240, 500, 1000. Размер ф15х120мм. Абразивное зерно — карбид кремния. Связка — керамика. Твёрдость I обеспечивает минимальный износ камня при работе. При заточке не перегревается сталь. Не требует использования масла. Перед использованием замочить в воде на 2-10 мин. Предназначен для заточки сталей и твердых сплавов. Производство — Россия

Для выбора и заказа абразивного камня нужной зернистости нажмите на название товара

Подробнее

от 490p

Подробнее

Подробнее

Уведомить

Кисть для клея Titebrush

Превосходный аппликатор для ПВА и полиуретанового клея
Щетинки из 100%-ного силикона – долговечная, пластиковая ручка
Равномерное и непрерывное нанесение клея, без грязи
Лопатка ручки идеальна для проработки таких деталей, как «ласточкин хвост», шип-паз и пальцевое соединение, а так же убирать излишки клея.
Исключительно легкая очистка!

Подробнее

160p

Нарезание резьбы метчиком — как нарезать резьбу вручную?

О том, как нарезать резьбу резьбонарезным устройством рассказывалось ранее. Резьбонарезное устройство от устройства метчика отличается сильно, но принцип нарезания резьб и тем и другим инструментом остаётся прежним.

Метчик, это слесарно-токарный инструмент, по своей форме чем-то напоминающий длинный стержень. Внутри этого самого стержня расположены режущие элементы, при помощи которых и происходит нарезание резьбы вручную.

Метчик можно использовать не только лишь для того, чтобы нарезать новую резьбу. При помощи этого инструмента можно также восстановить резьбу, сделав её как «новую».

По принципу работы, метчики бывают ручными и машинными. Машинные метчики закрепляются на токарный станок, а нарезание резьбы происходит в автоматическом режиме.

Как выбрать тип метчика?

Для нарезания резьбы вручную, сначала нужно правильно выбрать тип метчика. Выбор метчика для нарезания резьбы зависит, прежде всего, от:

  • Шага резьбы;
  • Профиля;
  • Формы резьбового соединения;
  • Допуска;

Кроме этого, на выбор конкретного метчика влияет и материал изготовления деталей, на которых будет нарезаться резьба. Основной же выбор метчика, в первую очередь зависит от диаметра нарезаемой резьбы.

Нарезание резьбы метчиком вручную

Нарезание резьбы метчиком происходит следующим образом. Деталь, на которой необходимо нарезать резьбу закрепляется в тиски или другое устройство. Главное чтобы деталь была надежно зафиксирована в устройстве, поскольку при нарезание резьбы метчиком нужно будет прикладывать большое усилие.

Затем в детали для нарезания резьбы метчиком высверливается отверстие в зависимости от типа резьбы — глухое или сквозное. По диаметру высверливаемое отверстие должно быть несколько меньше, чем диаметр режущих элементов метчика.

Обязательно на верхней кромке отверстия для нарезание резьбы метчиком нужно снять фаску. После этого, берется метчик и устанавливается в высверленное отверстие, которое должно располагаться в тисках фаской вверх.

Нарезание резьбы метчиком производится по часовой стрелки, всё время, вдавливая метчик в отверстие. Вдавливать метчик необходимо плавно, без лишних рывков, постепенно проворачивая его, таким образом, до получения чистой и ровной резьбы.

Сделав несколько поворотов метчиком по часовой стрелке, его возвращают в обратном направлении, тем самым, избавляясь от скопившейся металлической стружки.

Во время нарезания резьбы необходимо своевременно охлаждать метчик, в противном случае можно легко испортить инструмент. Если нарезается алюминиевая резьба, то метчик охлаждается керосином, если режется резьба на медной детали, то скипидаром, при нарезании же стальной резьбы, охлаждать метчик лучше всего эмульсией.

При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.

Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.

Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.

Металлические трубы со срезанной фаской

Нарезка наружной резьбы на трубе плашкой (клуппом)

Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).

Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.

Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.

Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы. Одевается клупп на трубу именно этой направляющей.

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.

Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т. к. нарезать резьбу одной рукой проблематично.

Нарезка внутренней резьбы на трубе метчиком

Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.

Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой

Важно правильно подобрать метчик под диаметр трубы. Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике

Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!

Типы и свойства резцов

Классификация

На практике применяются резцы для наружной и внутренней резьбы с державкой прямоугольного сечения. Реже встречаются дисковые, призматические, затачиваемые по передней поверхности. Рабочий профиль у всех соответствует размерам винтовой канавки. По направлению нарезаемой спирали выпускают левые и правые.

Различают цельные и сборные инструменты. Первые, преимущественно изготовлены из быстрорежущей стали, небольшого сечения или дисковые. Основная масса оснащается режущими пластинами, закреплёнными пайкой тугоплавким припоем или механическим способом, допускающим замену при износе.

Резцы резьбовые: наружный (черт. 1), внутренний (черт. 2)

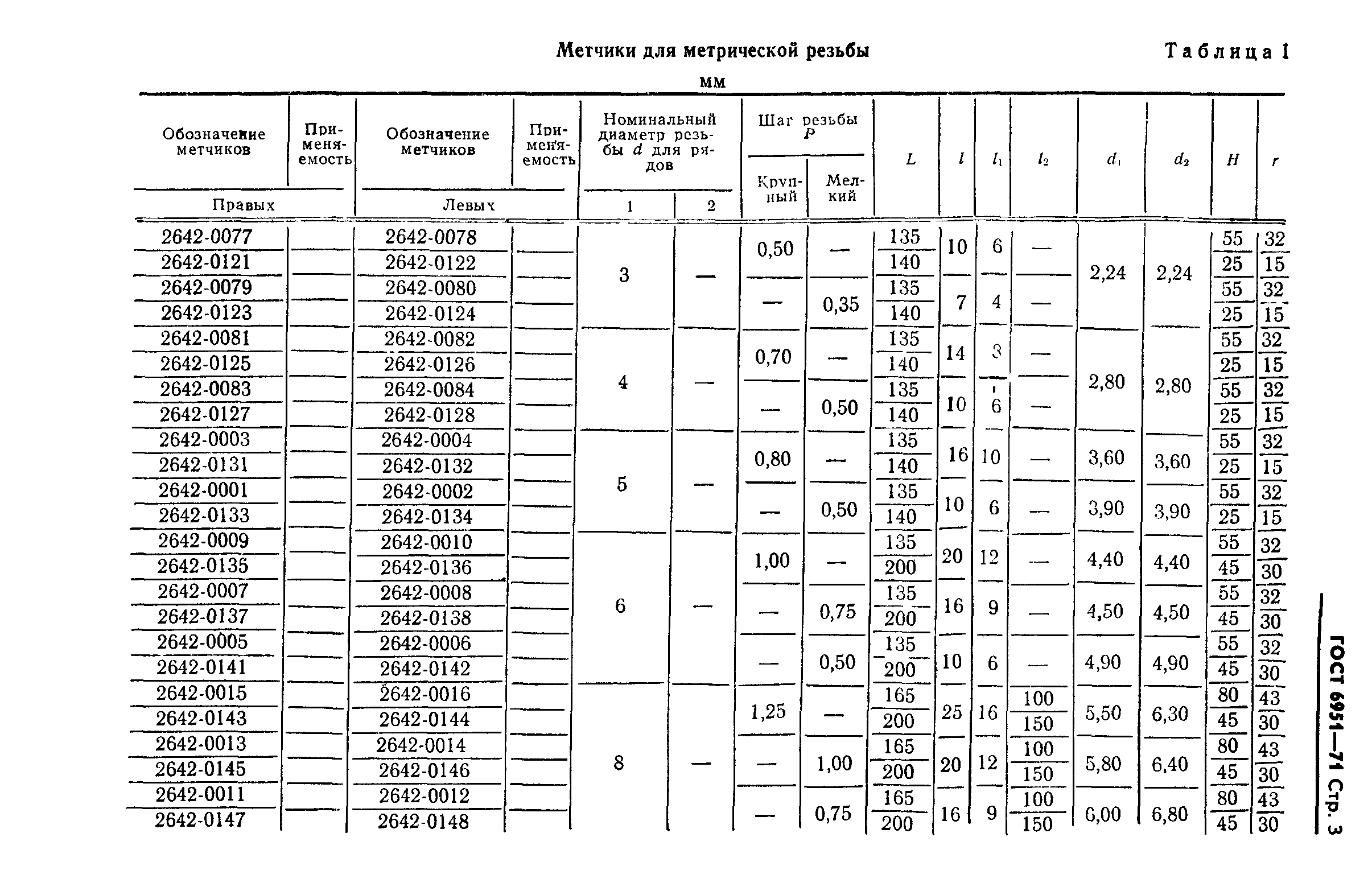

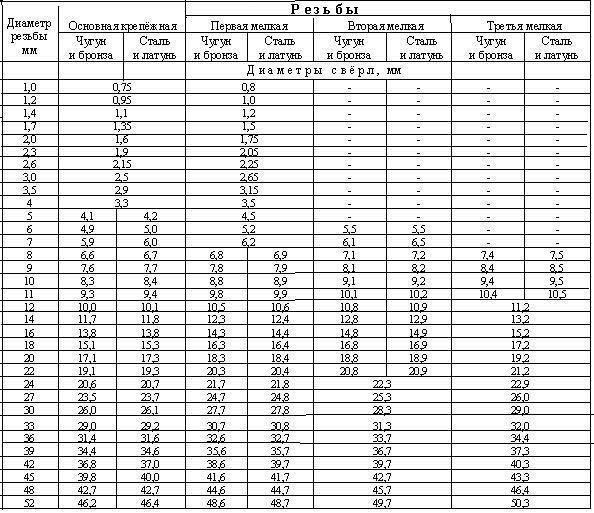

Таблица метчиков и сверл для внутренней резьбы

Дело в том, что проходное отверстие и диаметр резьбы должны соответствовать стандартам. Если диаметр отверстия будет слишком большим – глубина канавок получится слишком маленькой, а резьбовое соединение ненадежным.

При малейшей нагрузке резьба будет сорвана. Другая крайность – узкое отверстие под резьбу. В этом случае метчик будет играть роль сверла, а его конфигурация для этого не приспособлена. Очень высока вероятность поломки инструмента.

ВАЖНО! Если нет сверла, точно подходящего по диаметру – делайте отверстие немного меньше положенного, а не больше.

После чего обязательно произведите зенковку, и аккуратно нарезайте резьбу тройным комплектом метчиков.

Нарезание наружной резьбы плашкой

Для нарезания наружной резьбы потребуются следующие инструменты и материалы: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль, машинное масло.

Наибольшее распространение получили круглые плашки (лерки). Они бывают цельными или разрезными. Диаметры цельных круглых плашек стандартизированы. Это позволяет выбрать подходящий вариант из большого ряда размеров, например, М10, М12, М14, М16.

Особенностью разрезных плашек является возможность регулировать диаметр нарезаемой резьбы в пределах 0,1…0,25 мм. Однако они обладают пониженной жесткостью, что сказывается на точности получаемого профиля.

Порядок работы

Плашку устанавливают в плашкодержатель подходящего размера. После этого её закрепляют при помощи винтов. В случае с наружной трубной резьбой нередко используют плашкодержатели с трещоткой. Они обеспечивают удобство работы в труднодоступных местах, например, у стены.

Толщину стержня выбирают на 0,1…0,25 мм меньше диаметра наружной резьбы. Например, для М6 с крупным шагом это 5,80…5,90 мм; М8 – 7,80…7,90 мм; М10 – 9,75…9,85 мм. Замеры выполняют с  помощью штангенциркуля. Диаметры стержней под нарезание метрической резьбы среднего класса точности 6g представлены в таблице.

Номинальный диаметр

резьбы, мм

Шаг, P

Диаметр стержня, мм

номинальный

минимальный

5

0,8

4,92

4,82

6

1

5,89

5,79

8

1,25

7,87

7,76

10

1,5

9,85

9,73

12

1,75

11,83

11,7

14

2

13,8

13,67

16

2

15,8

15,67

18

2,5

17,8

17,62

20

2,5

19,8

19,62

22

2,5

21,8

21,62

24

3

23,79

23,57

27

3

26,79

26,57

30

3,5

29,79

29,52

Чтобы обеспечить лучшее врезание плашки, на конце стержня запиливают фаску. Её ширина должна быть 1 – 1,5 мм для М6 … М18. Заготовку смазывают машинным маслом, что облегчает последующую работу и позволяет получить более качественную поверхность.

Плашку накладывают на конец стержня так, чтобы её плоскость была перпендикулярна оси нарезаемого болта. Далее с небольшим нажимом вращают плашкодержатель по часовой стрелке (если резьба левая, то против часовой стрелки). Когда плашка врежется в стержень на одну-две нитки, её следует повернуть на пол-оборота назад для лучшего удаления стружки. После этого снова делают 1-2 оборота по ходу резьбы и 0,5 – в обратную сторону. Действуя по данной схеме, болт нарезают на необходимую длину.

Диаметр наружной резьбы проверяют обычной гайкой или калибром-кольцом. При необходимости шаг контролируют резьбомером.

Подготовка к нарезанию внутренней резьбы

Чтобы резьба нарезалась без проблем, необходимо тщательно подготовить отверстие.

Сверло должно соответствовать материалу детали, быть правильно и хорошо заточено. Угол заточки должен быть не более 140°. Это позволяет избежать перегрева и невольной термообработки материала детали, приводящей к ухудшению качества резьбы.

Сверло должно быть тщательно закреплено, нужно исключить биение как сверла в патроне, так и самого патрона.

При высверливании глухих отверстий нужно тщательно контролировать глубину и обязательно дать припуск по глубине относительно заданной глубины нарезки — даже самый лучший метчик не нарежет резьбу до конца.

Потребуются следующие инструменты и принадлежности:

  • Низкооборотный сверлильный станок. Использование ручных дрелей не рекомендуется.
  • Подобранное по таблице сверло.
  • Сверло большего диаметра (примерно в два раза) для зенковки.
  • Набор метчиков с воротком.
  • Тиски для закрепления детали.
  • Керн и молоток.
  • Минеральное масло для смазки метчика и отверстия во время работы.
  • Протирочный материал.

Правила нарезания трубной резьбы в целом совпадают с вышеизложенными, лишь для нарезания больших диаметров используется специальная оснастка для более точной центровки

Список источников

  • stankiexpert.ru
  • obinstrumente.ru
  • tehnouzel.ru
  • promzn.ru
  • chonemuzhik.ru
  • stanki-katalog.ru
  • tokar.guru
  • VseOChpu.ru
  • samastroyka.ru
  • rubankov.ru

Поделитесь с друзьями!

Инструмент для нарезания резьбы

        Инструмент для нарезания резьбы
            Вороток
                Вороток для метчиков М 3-М10
                Вороток для метчиков М 3-М12
                Вороток для метчиков М 3-М16
                Вороток для метчиков М 5-М22
                Вороток для метчиков М 6-М24
                Вороток для метчиков М 8-М36
                Вороток для метчиков М10-М30
                Вороток для плашек М 3-М 8
                Вороток для плашек М 3-М10
                Вороток для плашек М 3-М14
                Вороток для плашек М10-М20 с кольцом
                Вороток для плашек М16-М24
            Метчики КММП ГОСТ-3266 - Комплектный метчик машинный правого вращения 2шт (№1-черновой, №2-чистовой)
                Метчик КММП М 3х0,50
                Метчик КММП М 4х0,70
                Метчик КММП М 5х0,80
                Метчик КММП М 6х1,00
                Метчик КММП М 8х1,25
                Метчик КММП М10х1,25
                Метчик КММП М10х1,50
                Метчик КММП М12х1,25
                Метчик КММП М12х1,75
                Метчик КММП М14х1,50
                Метчик КММП М14х2,00
                Метчик КММП М16х1,50
                Метчик КММП М16х2,00
                Метчик КММП М18х1,50
                Метчик КММП М18х2,50
                Метчик КММП М20х1,50
                Метчик КММП М20х2,50
                Метчик КММП М22х2,50
                Метчик КММП М24х3,00
                Метчик КММП М27х3,00
                Метчик КММП М30х3,50
            Метчики ММСЛ ГОСТ-3266 (Метчик машинный сквозной левого вращения)
                Метчик ММСЛ М 8х1,25 Левый
                Метчик ММСЛ М10х1,50 Левый
                Метчик ММСЛ М12х1,75 Левый
                Метчик ММСЛ М14х2,00 Левый
                Метчик ММСЛ М16х2,00 Левый
            Метчики ММСП ГОСТ-3266 (Метчик машинный сквозной правого вращения)
                Метчик ММСП G1/2
                Метчик ММСП G3/4
                Метчик ММСП М 3х0,50
                Метчик ММСП М 4х0,70
                Метчик ММСП М 5х0,80
                Метчик ММСП М 6х1,00
                Метчик ММСП М 8х1,25
                Метчик ММСП М10х1,25
                Метчик ММСП М10х1,50
                Метчик ММСП М12х1,25
                Метчик ММСП М12х1,75
                Метчик ММСП М14х1,50
                Метчик ММСП М14х2,00
                Метчик ММСП М16х1,50
                Метчик ММСП М16х2,00
                Метчик ММСП М18х2,00
                Метчик ММСП М20х2,50
                Метчик ММСП М22х2,50
                Метчик ММСП М24х2,00
                Метчик ММСП М24х3,00
                Метчик ММСП М27х1,50
                Метчик ММСП М27х2,00
                Метчик ММСП М27х3,00
                Метчик ММСП М30х3,50
            Плашки ПЛКЛ ГОСТ-9740 (Плашка круглая левого вращения)
                Плашка ПЛКЛ М 5х0,80 Левая
                Плашка ПЛКЛ М 6х1,00 Левая
                Плашка ПЛКЛ М 8х1,00 Левая
                Плашка ПЛКЛ М10х1,50 Левая
                Плашка ПЛКЛ М12х1,75 Левая
            Плашки ПЛКП ГОСТ-9740 (Плашка круглая правого вращения)
                Плашка ПЛКП М 5х0,80
                Плашка ПЛКП М 6х1,00
                Плашка ПЛКП М 8х1,00
                Плашка ПЛКП М 8х1,25
                Плашка ПЛКП М10х1,00
                Плашка ПЛКП М10х1,25
                Плашка ПЛКП М10х1,50
                Плашка ПЛКП М12х1,25
                Плашка ПЛКП М12х1,50
                Плашка ПЛКП М12х1,75
                Плашка ПЛКП М14х1,50
                Плашка ПЛКП М14х2,00
                Плашка ПЛКП М16х1,50
                Плашка ПЛКП М16х2,00
                Плашка ПЛКП М18х1,50
                Плашка ПЛКП М18х2,50
                Плашка ПЛКП М20х2,00
                Плашка ПЛКП М20х2,50
                Плашка ПЛКП М22х2,50
                Плашка ПЛКП М24х2,00
                Плашка ПЛКП М24х3,00
                Плашка ПЛКП М27х2,00
                Плашка ПЛКП М27х3,00
                Плашка ПЛКП М30х3,50
                Плашка ПЛТР G1/2
                Плашка ПЛТР G3/4

Нарезание резьбы на токарном станке

Нарезка резьбы метчиками и плашками считается малопрогрессивным процессом, так как осуществляется при низких режимах резания, требует времени на свинчивание инструментов (при этом повреждается обработанная поверхность).

Поэтому нарезание резьбы на токарных станках часто выполняют резьбовыми резцами.

Профиль режущей части резьбового резца должен соответствовать профилю обрабатываемой резьбы. Следовательно, при нарезке метрической резьбы он должен составлять 60°, а при нарезке трубной и дюймовой резьбы — 55°. Передний угол при чистовой нарезке резьбы равен нулю. Бывают резьбовые резцы для нарезки наружной и внутренней резьбы. На рис. 132, а показана нарезка наружной резьбы, а на рис. 132, б — внутренней.

Нарезание резьбы на токарных станках  можно выполнять производительнее, применяя вместо обычных резцов резьбовые гребенки. По форме они обычно бывают плоскими (рис. 133, а) и круглыми (рис. 133, б). Гребенка — это фактически несколько резцов, сложенных вместе. Она состоит из режущей и калибровочной частей. Режущая часть имеет два-три зуба, между которыми распределяется весь припуск. Благодаря этому можно уменьшить количество проходов, необходимых для нарезки резьбы, по сравнению с обычными резьбовыми резцами.

Перед работой станок налаживают. Сущность наладки заключается в том, что за один оборот шпинделя суппорт с резцом должен передвинуться в продольном направлении на расстояние, равное шагу обрабатываемой резьбы. Если по паспорту станок не имеет нужной подачи, то следует изменить скорость вращения ходового винта, подбирая при этом соответствующие сменные зубчатые колеса.
После наладки станка и закрепления заготовки и резца начинают нарезать резьбу. Сначала резец устанавливают на небольшую глубину резания и проверяют образовавшуюся винтовую риску на точность шага. После этого по лимбу постепенно увеличивают глубину резания до тех пор, пока не получат полного профиля резьбы. После каждого рабочего прохода резец отводят от заготовки, с использованием механической подачи возвращают его в исходное положение и снова устанавливают на определенную глубину резания.

Различают два способа нарезки. Первый из них применяют для нарезки резьбы с шагом меньше 2 мм и чистовой обработки резьбы больших размеров. Схема нарезки резьбы по первому  способу риведена на рис. 134, а, из которого видно, что резец работает обеими кромками равномерно. При черновой нарезке стружка, образуемая обеими кромками резца, препятствует нормальной работе, и на обработанной поверхности могут быть неровности. По второму способу верхнюю часть суппорта устанавливают под углом α/2 (α — угол профиля резьбы) и подают под этим углом к оси детали (рис. 134, б). При этом способе основную работу выполняет левая режущая кромка резца. Нарезку резьбы заканчивают с использованием первого способа, так как он обеспечивает более высокую точность.

При нарезке резьбы необходимо предусмотреть канавки для выхода резца, глубина которых немного больше глубины резьбы, а ширина равна двум-трем шагам резьбы.

Нарезание резьбы метчиком и плашкой (7 класс)

 "Нарезание резьбы метчиком и плашкой, приспособления"

Тема урока: Нарезание резьбы метчиком и плашкой, приспособления.

Цель урока: Ознакомление учащихся с назначением и технологией нарезания резьбы .

Задачи: - обучение учащихся приемам нарезания наружной резьбы вручную с использованием специальных инструментов и приспособлений;

- коррекция и развитие внимания , памяти, мышления, речи, пространственного ориентирования, мелкой моторики на основе выполнения заданий, упражнений и практической работы;

- воспитание у учащихся самоконтроля, мышления, последовательности в работе, уважение к труду.

Тип урока: Освоение новых знаний.

Оборудование: Плакаты: «Элементы резьбы» , «Резьбонарезной инструмент», словарные слова ,таблица :плашка, плашкодержатель, напильник, масло, слесарные инструменты.

Ход урока

1. Организационный момент.

- Приветствие учителя , контроль посещаемости , проверка готовности учащихся к уроку .

Сейчас я предлагаю расшифровать слово при помощи математических действий.

Коррекционно развивающее задание: Практически на каждом уроке при выполнении чертежей, практическом изготовлении деталей, вы прибегаете к математическим действием. Вычисляете длину, высоту,…изделия…

Задание: расшифруйте слово (резьба)

50 100 80 110 40 120

 1) буква 10см = 100мм

2) буква 8см= 80мм

3) буква 5см =50мм

4) буква 11см =110мм

5) буква 4см = 40мм

6) буква 12см=120мм

2. Актуализация опорных знаний.

Как вы думаете, почему я зашифровал это слово в таблице? (потому что мы изучаем резьбу).

- Вопросы:

-Как подразделяется резьба по форме профиля ? ( треугольная, прямоугольная , упорная и круглая

-Какие бывают резьбы по направлению витков? (правая и левая).

-Какие виды резьбы вы знаете? (наружная и внутренняя).

-Как и чем измеряют наружный диаметр резьбы? (штангенциркулем).

-Где применяется крепежная резьба? (на болтах, гайках, винтах).

-Какие приспособления применяются для нарезания резьбы? (плашкодержатели и воротки).

3.Обьяснение нового материала:

-Сообщение темы и цели урока:

На сегодняшнем уроке я ознакомлю вас с назначением и технологией нарезания резьбы вручную. А так же изучите инструменты, необходимые для нарезания резьбы.

В будущей самостоятельной жизни, особенно для мужчин, эти знания необходимы как в быту, так и для получения будущей профессии. Вы только задумайтесь, насколько необходима резьба. Посмотрите вокруг себя: столы, стулья, станки, авто и т.д. …невозможно без резьбового соединения. Наша страна всегда славилась высококвалифицированными специалистами, которые работали на огромных заводах и поставляли продукцию во все уголки нашей необъятной России.

-Рассказ учителя (сопровождается показом)

Для нарезания наружной треугольной резьбы используют специальный, резьбонарезной инструмент - плашки. Плашки могут быть круглыми призматическими, раздвижными, а также резьбонакатными. Круглая плашка выполняется в виде круглой гайки (см. плакат). Резьбу плашки пересекают сквозные продольные отверстия. С их помощью на витках резьбы плашки образуются режущие кромки в форме клина и канавки ,обеспечивающие резание и одновременный вывод стружки. С торцевых сторон плашки имеют несколько меньшую высоту профиля резьбы. Это часть плашки с не полной резьбой носит название заторной части (см. плакат). Часть плашки с полной резьбой называют калибрующей (см. плакат). Заборная часть позволяет начинать резание с не глубоких винтовых канавок, а за тем переходить к нарезанию их на полную глубину калибрующей части. Плашкой одного определенного размера можно получить резьбу также одного размера. Для нарезания резьбы плашкой применяют специальное приспособление – плашкодержатель (см. плакат), который состоит из корпуса, ручек, стопорных винтов. Плашку вставляем в корпус плашкодержателя. Закрепляют плашку стопорными болтами. Для нарезания наружной треугольной резьбы круглой плашкой вначале определяют диаметр стержня под эту резьбу и подбирают заготовку. Выбор диаметр стержня под резьбу производят по специальным таблицам (см. таблицу). Заготовку закрепляют в тисках так, чтобы выступающая часть стержня была на 20…25мм больше длины нарезной части и установлена под прямым углом к губкам тисков. Чтобы заборная часть плашки легче врезалась в металл, на конце заготовки напильником сжимают фаску. Затем готовит рабочий инструмент. Вставляют плашку в плашкодержатель. Располагают ее так, чтобы клеймо было сверху, а углубления располагались против среднего винта. Стержень заготовки смазывают машинным маслом. На конец заготовки горизонтально накладывают плашку клеймом вниз. Нажимая ладонью правой руки на корпус плашкодержателя, левой рукой вращают его за рукоятку по часовой стрелке до полного врезания плашки. Затем берут обеими руками за рукоятки плашкодержателя и делая один-полтора оборота по часовой стрелки и пол-оборота против часовой стрелки, полностью нарезают резьбу. Обратным вращением против часовой стрелки сжимают плашкодержатель с плашкой с заготовки. Простейший прием проверки правильности нарезаемой резьбы -это навернуть и снять соответствующую гайку. Если гайка движется по резьбе достаточно свободно и плотно, то резьба нарезана правильно .

Слушая моё объяснение, вы, наверное, обратили внимание на новые слова. Они расположены на доске. Давайте более подробно поработаем с данными терминами.

Словарная работа - плашка (специальный резьбонарезной инструмент), плашкодержатель , заборная часть, калибрующая часть, фаска.

- Работа в тетради.

Записываем тему урока в тетрадь. Нарезание резьбы метчиком и плашкой, приспособления.

Словарь: плашка, плашкодержатель, заборная часть, калибрующая часть, фаска.

3. Физминутка. (комплекс общеразвивающие развивающих упражнений, гимнастика для глаз).

4. Закрепление.

А) ответы учащихся на вопросы:

-Какой специальный резьбонарезной инструмент используют для нарезания треугольной резьбы? (плашка). Укажите на неё.

-Какое приспособление применяют для нарезание резьбы плашкой? (плашкодержатель)

-Как проверить правильность нарезки резьбы? (навернуть гайку)

- Каким инструментом нарезают внутреннюю резьбу? (метчик)

Б) работа по карточкам

 Задание: Найдите и вычеркните лишний инструмент. Объясните почему.

-Разметочные инструменты: чертилка, кернер, циркуль, угольник-центроискатель, плоский слесарный угольник, ножовка.

-Рубка металла: зубило, молоток, тиски, плита, чертилка ,ножницы.

-Опиливание металла: напильник, надфиль, рашпиль, наждачная бумага, молоток, сверло.

-Окраска металла: кисти, пистолеты –распылители, губка ,щетка сметка.

-Ножницы по металлу: рычажные, силовые, стуловые, электрические, ручные, ножные.

-Сверление металла: сверло, дрель электрическая, коловорот, станок сверлильный, кернер, молоток, зубило.

-Токарный станок: передняя тумба, задняя тумба, электродвигатель, коробка подач, передняя бабка, шпиндель, патрон, задняя бабка, станина, средняя бабка , резцедержатель.

5.Практическая часть

-Организация рабочего места

 Для выполнения работы понадобиться: слесарный верстак, тиски, плашка, плашкодержатель, напильник, гайка для контроля резьбы, машинное масло,

заготовка.

Вы будете выполнять операцию нарезание резьбы при помощи плашкодержателя и плашки.

-Фронтальный опрос по правилам техники безопасности:

-Чем нужно очищать инструмент от стружки?

-Почему нельзя смахивать стружки руками?

-Почему нельзя проверять качество резьбы пальцами?

-Для чего надо смазывать инструмент машинным маслом?

-Разбор этапов практической работы и демонстрация учителем последовательности нарезания резьбы вручную:

Закрепить заготовку в тисках:

Опилите напильником фаски с обеих концов шпильки:

Смажьте стержень машинным маслом:

Нарежьте резьбу на длину 30мм с одного конца шпильки;

Проверьте качество резьбы с помощью гайки;

Переустановите заготовку в тисках другим концом;

Нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;

Проконтролировать качество изготовленного изделия.



-Практическая работа учащихся.

Задание: Нарезать наружную резьбу на шпильке (согласно этапам работы)

-Текущий инструктаж.

Учащиеся самостоятельно выполняют задание по нарезанию резьбы на шпильке. Текущие наблюдения учителя, контроль соблюдения правил техники безопасности, ответы на возникающие вопросы в процессе работы, проверка правильности выполнения задания, оказание индивидуальной помощи.

6. Итог урока.

Анализ работы учащихся.

А) Разбор допущенных ошибок и анализ причин, их вызвавших.

Б) Возможности применения полученных знаний и умений в быту.

-Выставление оценок.



- Уборка рабочих мест.

Резьба

Резьба разделяется на классы:

  • По форме поверхности (цилиндрическая, коническая)
  • По единицам измерения диаметра (метрическая, дюймовая)
  • По расположению (наружная, внутренняя)
  • По форме профиля (треугольная, трапецеидальная, круглая, прямоугольная)
  • По назначению (крепежная, ходовая, специальная)
  • По направлению (правая, левая)
  • По числу заходов (однозаходная, многозаходная)

В настоящее время в зарубежной технике наибольшее распространение получил стандарт резьбы метрический ISO. Однако используются и другие стандарты. Отличие их между собой обуславливается двумя причинами: традиционно разными системами мер и способами задания размеров резьб в разных странах, а также особенные области применения резьб.

Чем нарезают резьбу?

Основными методами изготовления резьб являются:

  • нарезание резцами и гребенками на токарных станках
  • нарезание метчиками, плашками, резьбонарезными головками
  • холодное и горячее накатывание при помощи плоских или круглых накатных плашек
  • фрезерование с помощью специальных резьбовых фрез
  • шлифование абразивными кругами

Выбор метода получения резьбы зависит от типа производства, размеров резьбы, ее точности, материала заготовки и т. д. Например, накатывание резьб широко распространено в крупносерийном и массовом производстве, так как этот способ обеспечивает высокую производительность, низкую себестоимость обработки, высокую прочность и износостойкость резьбовой заготовки. Накатывание можно производить плоскими или круглыми плашками. Резьбошлифование широко применяют не только для отделки, но и для первоначального нарезания резьбы.

1. Нарезание резьбы резцами

С помощью резьбовых резцов и гребенок на токарно-винторезных станках нарезают резьбу как наружную, так и внутреннюю (внутренняя резьба, начиная с диаметра 12 мм и выше). Способ нарезания резьбы резцами характеризуется относительно невысокой производительностью, поэтому в настоящее время он применяется в основном в мелкосерийном и индивидуальном производстве, а также при создании точных винтов, калибров, ходовых винтов и т. д. Достоинством этого способа является простота режущего инструмента и сравнительно высокая точность получаемой резьбы.

2. Нарезание резьбы плашками и метчиками

Плашки по своим конструктивным особенностям делятся на круглые и раздвижные. Круглые плашки, применяемые на монтажных, заготовительных и других работах, предназначены для нарезания наружной резьбы диаметром до 52 мм в один проход. Для более крупной резьбы применяют плашки особой конструкции, которые фактически служат лишь для зачистки резьбы после предварительной нарезки ее другими инструментами. Раздвижные плашки состоят из двух половин постепенно сближающихся в процессе резания. Метчик представляет собой стальной стержень с резьбой, разделенный продольными прямыми или винтовыми канавками, образующими режущие кромки. Эти же канавки служат для выхода стружки. По способу применения метчики разделяются на ручные и машинные. Для метрической резьбы с крупным шагом и дюймовой резьбы комплект состоит из трех метчиков, для метрической резьбы с мелким шагом и трубной резьбы - из двух.

3. Накатывание резьбы

Основной промышленный метод изготовле- ния резьбы в настоящее время - на- катка на специальных резьбонакат- ных станках. Деталь зажимается в тисках. В этом случае при большой производительности обеспечивается получение высокого качества изделия (формы, размеров и шероховатости поверхности). Процесс накатывания резьбы заключается в создании резьбы на поверхности детали без снятия стружки за счет пластической деформации поверхности обрабатываемой детали. Деталь прокатывают между двумя плоскими плашками или цилиндрическими роликами, имеющими резьбовой профиль, и на стержне выдавливается резьба такого же профиля. Наибольший диаметр накатываемой резьбы 25 мм, наименьший 1 мм; длина накатываемой резьбы 60...80 мм.

4. Фрезерование резьбы

Фрезе- рование наружной и внутренней резьбы производится на специальных резьбофрезерных станках. В этом случае вращающаяся гребенчатая фреза при радиальной подаче врезается в тело детали и фрезерует резьбу на ее поверхности. Периодически происходит осевое перемещение детали или фрезы от специального копира на величину, равную шагу резьбы за время одного оборота детали.

5. Шлифование точной резьбы

Шлифование, как способ создания резьбы применяется главным образом для получения точной резьбы на сравнительно коротких резьбовых деталях, например резьбовых пробках - калибрах, резьбовых роликах и т. д. Сущность процесса заключается в том, что шлифовальный круг, расположенный к детали под углом подъема резьбы, при быстром вращении и при одновременном медленном вращении детали с подачей вдоль оси на величину шага резьбы за один оборот вырезает (вышлифовывает) часть поверхности детали. В зависимости от конструкции станка и ряда других факторов резьба шлифуется за два-четыре и более прохода.

Нарезание резьбы метчиком. Нарезание внутренней резьбы. Нарезание наружной резьбы. Технология нарезания резьбы.

Резьбовое соединение до сих пор является самым простым и доступным способом соединения деталей. Нарезать резьбу можно в разных материалах (метал, пластик и т.д.), все зависит от ваших потребностей. Рассмотрим, подробнее нарезание резьбы в отверстии и нарезание резьбы на прутке.

Итак, резьбу можно нарезать:

  • в отверстии: необходимо для вкручивания винтов и болтов
  • на прутке: необходимо для преобразования прутка в шпильку

Материалы и необходимые инструменты:

Нарезание резьбы в отверстии

Перед нарезанием резьбы в отверстии необходимо определить:

  • диаметр резьбовой части винта, который должен быть вкручен
  • диаметр метчика (устройства для нарезания резьбы)
  • диаметр отверстия для нарезки резьбы

Для определения всех этих параметров можно воспользоваться штангенциркулем и приведенной ниже таблицей.

Комплект для нарезки резьбы состоит из двух метчиков: первый — черновой (а), второй — чистовой (b). Различаются они глубиной прорезания канавок резьбы. Для надежного крепления метчиков во время работы необходим вороток — держатель метчика. Вороток по размеру должен подходить к зажимаемому инструменту.

Для начала необходимо закрепить деталь неподвижно (в тисках и т.д.). Сверлим отверстие в заготовке сверлом, подходящего размера (см. таблицу выше), в зависимости от желаемого размера метрической резьбы.

1. Устанавливаем метчик (а) в вороток. Ставим метчик в сборке с воротком в просверленное отверстие строго вертикально и начинаем осторожно вращать с небольшим нажимом. После каждого оборота надо делать пол-оборота в обратном направлении, для скалывания стружки.
2. Не забывайте добавлять капельку машинного масла на резец метчика.
3. Если отверстие глубокое, для его прочистки необходимо периодически выворачивать метчик полностью.
4. Для получения конечного результата проходим готовую резьбу вторым (b) метчиком. Так же смазываем и удаляем стружку.
5. Очищаем деталь от стружки и можем пользоваться.

Нарезание резьбы на прутке

Для нарезания резьбы на прутке требуется плашка нужного размера и держатель плашки. Размер резьбы, диаметр прутка можно посмотреть в таблице.

1. Перед началом работ измеряем диаметр прутка и подбираем соответствующую плашку.
2. Вкладываем плашку в держатель и фиксируем винтом.
3. Закрепляем стержень вертикально в тисках.
4. Снимаем фаску на прутке, делаем «заход», для облегчения нарезки первых витков.
5. Устанавливаем плашку перпендикулярно на пруток, добавляем смазку и начинаем вращение с нажимом.
6. После каждого оборота надо делать пол-оборота в обратном направлении для скалывания стружки.

Важно: самое главное в нарезании резьбы — ровно начать первые витки резьбы.

Метчики и плашки | Наборы метчиков и штампов

Thread Check Inc. предлагает полный ассортимент метчиков и штампов , наборов метчиков и штампов, а также режущих инструментов от ведущих мировых производителей, включая Kennametal, Cleveland, Guhring, Titex Tools, Chicago Latrobe, OSG, Michigan Drill, Triump Twist Drill, Accupro, MA Ford, Atrax, SGS, Kyocera, Sumitomo Electric Carbide, Kenna Perfect, Met Cut, SECO, Komet, Ingersoll Cutting Tools, Melin Tool Company, Alvord Polk Tool, DeWalt, Milwaukee, Irwin Auger and Router Bits, Lenox, Greenfield Tap and Die Sets, Balax, Emuge, Heli-Coil®, Jergens, EZ LOK, Putnam, Hanita, PROMAX, Widell Industries и другие.Thread Check Inc. предлагает полный выбор стандартных и специальных сверл, разверток, концевых фрез, резьбонарезных станков, метчиков и плашек, метчиков для нарезания резьбы и плашек для нарезания резьбы . Инженеры-специалисты по продажам Thread Check имеют многолетний опыт обработки и могут помочь вам выбрать подходящие метчики и плашки для работы.

Thread Check Inc. предлагает широкий ассортимент стандартных режущих метчиков, режущих штампов и многих специальных изделий, изготовленных в течение 24 - 48 часов.

Метчики метчики

  • Метчики конические
  • Метчики полузаходные
  • Метчики-метчики с ЧПУ
  • Метчики метрические
  • Метчики для гаек
  • Отводы для коротких труб
  • Подача охлаждающей жидкости (отверстие для масла) Метчики
  • Метчики для неметаллических материалов
  • Метчики и сверла комбинированные
  • Комбинированный метчик и развертка
  • Отводы с пилотным управлением
  • Метчики ракушечные
  • Метчики ACME
  • Отводы
  • Заглушки
  • Метчики специальные
  • Метчики с высокими эксплуатационными характеристиками
  • Ручные метчики Спиральные метчики с острым концом
  • Метчики со спиральными канавками
  • Метчики для технического обслуживания
  • Британские метчики
  • Метчики контрфорсы
  • DIN Стандартный кран
  • Метчики формы
  • Миниатюрные метчики
  • Наборы метчиков и штампов

Плашки отрезные

  • Шестигранные плашки для восстановления резьбы - углеродистая сталь
  • Метрические плашки для восстановления нитки
  • Матрицы
  • Круглые регулируемые плашки
  • Плашки цельнокруглые
  • Ключ метчик
  • Наборы метчиков и штампов
  • Наборы метчиков и сверл

Сверла и развертки

  • Сверла для длинных сверл
  • для тяжелых условий эксплуатации
  • Быстрая спираль
  • Кобальт
  • с покрытием
  • Яркая отделка
  • Сверла для измерения длины параболических винтов
  • Сверла для удлинения летательных аппаратов
  • Сверла для конической длины
  • Сверла с коническим хвостовиком
  • Сверла по серебру и Демингу
  • Колонные сверла
  • Сверла для обнаружения
  • Центрирующие сверла
  • Комбинированные сверла и зенковки
  • Короткие с твердосплавными напайками
  • Сверла по камню
  • Винтовые экстракторы
  • Твердосплавные сверла
  • Наборы сверл для длин Jobber
  • Развертки патронные
  • Развертки конические
  • Развертки для конических труб
  • Развертки с коническим пальцем
  • Специальные развертки

Концевые фрезы

  • Твердосплавные пластины
  • Кобальт
  • Металлический порошок с кобальтовым порошком
  • HSS
  • M2-AL
  • Металлический порошок
  • Твердосплавный
  • Шерохователи
  • Удлинители концевой фрезы
  • Шаровая Головка
  • Турбо-боровые и профильные станки
  • Стандартный
  • Метчики для резки алюминия
  • Угловой радиус
  • Миниатюры
  • Закругление углов
  • Шпоночная канавка и прямая канавка
  • Полуфиналы
  • Черновая и чистовая обработка
  • Коническая
  • Скидки

Заказ метчиков

Thread Check, Inc.настоятельно рекомендует по возможности предоставлять чертеж с информацией о резьбе. Это поможет нашему инженерному персоналу подобрать подходящие метчики для работы и избежать длительных задержек и дорогостоящих проблем на производстве.

Важная информация, необходимая для поставки подходящих метчиков:

  1. Номинальный размер, TPI или резьба на дюйм, форма резьбы, и если резьба является многозаходной.
  2. Класс изготавливаемой резьбы - 2Б или 3Б.
  3. Правая или левая резьба. Если не указано иное, всегда предполагается правая рука.
  4. Материал для нарезки резьбы.
  5. Тип отверстия для нарезки резьбы.
    1. Просверленные, перфорированные или литые.
    2. Метчик сверла или размер отверстия.
    3. Глубина отверстия.
    4. Сквозное или глухое отверстие.
    5. Требуемая длина полной резьбы.
  6. Требуемый тип метчиков - конус, заглушка, дно, метчик и метчик со спиральными канавками.
  7. Наш инженер-технолог определит это на основании предоставленной информации.

Любая дополнительная информация, касающаяся типа и состояния используемой машины или оборудования, может быть полезна при изготовлении метчиков оптимальной конструкции для работы.

Контрольный список для поиска и устранения неисправностей при нарезании резьбы

  1. Использование неправильного стиля или дизайна для работы.
  2. Использование неправильного предельного размера метчика для класса резьбы.
  3. Использование тупых метчиков, штампов и режущих инструментов, требующих повторной заточки.
  4. Использование плохо заточенных метчиков, штампов и режущих инструментов.
  5. Материал детали слишком твердый или слишком мягкий.
  6. Материал детали низкого качества, неоднороден по структуре или анализу.
  7. Материал детали нарезан на резьбе метчика.
  8. Избыточная укладка стружки в канавки.
  9. Саморез слишком тяжелый или легкий для работы.
  10. Саморез без качественного ходового винта.
  11. Диапазон скоростей резьбонарезного станка слишком ограничен.
  12. Стол резьбонарезного станка или обрабатываемая деталь не перпендикулярна метчику.
  13. Станок с ЧПУ неправильно запрограммирован.
  14. Неблагоприятные условия перед выпуском отверстий (размер, глубина, прямолинейность, округлость, глазурованная или упрочненная поверхность, сколы на дне).
  15. Метчик и подготовленное отверстие не совмещены.
  16. Подъем заготовки и приспособления при развороте при вертикальном нарезании резьбы.
  17. Отсутствие надлежащей смазки при применении.

Метчики измерительные

Главный диаметр и делительный диаметр - два важных измерения для метчиков. Важно следить за износом этих размеров, поскольку они со временем изнашиваются при длительном использовании. Обратный конус, разгрузка резьбы и нарастающий большой диаметр - это три фактора при разработке режущих метчиков , режущих штампов и режущих инструментов , которые следует принимать во внимание при измерениях главного диаметра и делительного диаметра метчики, плашки и режущие инструменты.

Обратный конус - это постепенное уменьшение диаметра резьбы по направлению к хвостовику. Обычно это около 0,001 дюйма в диаметре на один дюйм длины. Рельеф резьбы постепенно уменьшает диаметр резьбы по направлению к пятке площадки и, как правило, покрывает около двух третей ширины площадки, хотя в некоторых случаях может покрывать всю ширина.Задний конус и разгрузка резьбы предназначены для облегчения резания и уменьшения трения.Измерения размера всегда следует проводить по всей резьбе сразу за фаской и как можно ближе к режущей поверхности фаски. Режущие метчики , Режущие плашки и Режущие инструменты всегда делаются больше основного диаметра, чтобы учесть износ и обеспечить зазор большого диаметра в резьбовом отверстии.

Базовый микрометр можно использовать для измерения большого диаметра метчиков. Наковальня микрометра должна контактировать с зубьями на поверхности режущих метчиков и режущих штампов . Делительный диаметр можно измерить с помощью трехпроводной системы измерения резьбы.

Производитель специальных метчиков и штампов

  • ДОМ
  • ТОВАРОВ
    • СПЕЦИАЛЬНЫЕ МЕТЧИКИ
      • КОРОТКАЯ СЕРИЯ
      • ДЛИННАЯ СЕРИЯ
      • СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ ДЛЯ АКЦИЙ
      • СДЕЛАНО НА ПЕЧАТЬ
      • МАСЛЯНОЕ ОТВЕРСТИЕ
      • ФОРМИРОВАНИЕ
      • МЕТРИЧЕСКИЕ
      • 8-12 МЕТЧИКИ
      • МЕТЧИК ACME
      • TRAPEZOIDAL
      • ОТВЕРСТИЯ
      • ПОПУЛЯРНЫЕ СПЕЦИАЛЬНЫЕ СМЕСИТЕЛИ
      • WIDE-LOC
      • МЕТЧИК ДЛЯ СПИРАЛЬНОЙ ФЛЕЙТЫ
      • УДЛИНИТЕЛЬ
      • КАРБИДНЫЕ МЕТЧИКИ
    • СПЕЦИАЛЬНЫЕ ПЛАСТИНЫ
      • СДЕЛАНО НА ПЕЧАТЬ
      • МЕТРИЧЕСКИЕ
      • ШЕСТИГРАННЫЕ ПЛАСТИНЫ 8-12 ШЕСТИГР.
      • ШЕСТИГРАННИК
      • ПЛАСТИНЫ КРУГЛЫЕ РЕГУЛИРУЕМЫЕ
      • СМЕРТЬ ЖЕЛА
      • ПОПУЛЯРНЫЕ СПЕЦИАЛЬНЫЕ ПЛАСТИНЫ
      • ПЛАСТИНЫ ACME
    • ЗАМКИ
      • РЕЗЬБОВЫЕ ЗАПОРЫ
      • ЗАМОК
      • РЕВЕРСИВНЫЙ
      • ТРАЙЛОК
      • ЗАГЛУШКИ
      • РАСПОЛОЖЕНИЕ ОТВЕРСТИЯ
      • ЦИЛИНДРИЧЕСКИЕ ЗАПОРЫ
      • ЗАМОК
      • PIN
      • ТРАЙЛОК
      • ПРОГРЕССИВНЫЙ
      • КОЛЬЦО
      • МАСТЕР-ДИСКИ
      • HEX
      • SNAP
  • УСЛУГИ
    • ПРОИЗВОДСТВО РЕПС
    • ВЕБ-ДИСТРИБЬЮТОРЫ
    • КАТАЛОГИ
    • ТАБЛИЦА НАРЕЗКИ
    • ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
    • ШЛИФОВАЛЬНЫЕ УСЛУГИ
  • ТЕХНИЧЕСКИЕ
    • ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
    • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ANSI
      • ТАБЛИЦА 302
      • ТАБЛИЦА 302A
      • ТАБЛИЦА 303
      • ТАБЛИЦА 303A
      • ТАБЛИЦА 310
      • ТАБЛИЦА 311
      • ТАБЛИЦА 338
      • AMCE ТАНДЕМНЫЙ МЕТЧИК РАЗМ.
      • ПЛАСТИНЫ КРУГЛЫЕ РЕГУЛИРУЕМЫЕ
    • Паспорт безопасности продукта
  • О НАС
    • КОНТАКТЫ
    • ПЕРСОНАЛ
    • УСЛОВИЯ
  • МЕЖДУНАРОДНЫЙ
    • СТАНДАРТНЫЕ МЕТЧИКИ
      • НАБОРЫ МЕТЧИКОВ И ПЛАСТИН; NC, NF и METRIC
      • СПИРАЛЬНАЯ ТОЧКА
      • КОНУС, ПРОБКА, НИЖНИЙ
      • МЕТРИЧЕСКИЕ
      • .005 OVERSIZE; ПРОБКА ЛЕВАЯ
      • ШКИВ
      • NPT и NPS
      • МЕТЧИК ФОРМИРОВОЧНЫЙ
    • СТАНДАРТНЫЕ ПЛАСТИНЫ
      • КРУГЛЫЙ РЕГУЛИРУЕМЫЙ
      • CBN ШЕСТИГРАННАЯ ПОВТОРНАЯ РЕЗЬБА
      • КРУГЛЫЕ МЕТРИЧЕСКИЕ РЕГУЛИРУЕМЫЕ
      • РЕГУЛИРУЕМЫЙ КРУГЛЫЙ NPT
      • NPT CBN ШЕСТИГР.
    • ПРИНАДЛЕЖНОСТИ
      • РАЗВЕРТКИ HSS NPT
      • ПЕРЕХОДНИКИ ДЛЯ ШЕСТИГРАННИКОВ
      • МАШИНЫ
      • ДЕРЖАТЕЛИ ДЛЯ МАШИН
      • КЛЮЧ ДЛЯ МЕТЧИКОВ
      • СВЕРЛИЛЬНИКИ
      • КОМБИНИРОВАННЫЙ ДРЕЛЬ И СЧЕТЧИК МОЙКИ
      • ВИНТОВЫЕ ЭКСТРАКТОРЫ
      • ВОССТАНОВЛЕНИЕ ФАЙЛОВ НИТИ
      • ВИНТОВЫЕ ЗАЖИМЫ
      • РЕЗЬБОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРОВОДА
Нажмите, чтобы узнать цену

5 лучших наборов для метчиков и штампов 2019 года: обзоры со сравнительной таблицей

Если вам нужно нарезать новый материал или отремонтировать старую резьбу, которая потеряла свой путь, набор метчиков и штампов выбирается по выбору.

Но сегодня на рынке так много товаров, что лучше всего покупать?

Итак, мы здесь, чтобы ответить на этот вопрос. Мы собрали 5 лучших наборов метчиков и штампов, которые вы можете купить, и обновили нашу подборку.

Чтобы сразу увидеть 5 лучших выборов, перейдите к таблице ниже. Продолжайте читать, чтобы получить полные обзоры каждого из них, а также специальное руководство для покупателя.


Во-первых, что такое набор для штамповки и штамповки?

Набор метчиков и плашек - один из тех почти незаменимых наборов инструментов, которые должен иметь каждый домашний мастер, но не осознает, насколько они важны, пока он у вас не появится.

Метчик - это простой инструмент с резьбой, который используется для создания или ремонта резьбы внутри отверстия в куске металла (вы также можете использовать метчик для некоторых видов дерева).

Плашка - это еще один инструмент, который используется для нарезания резьбы на новом болте. Его также можно использовать для ремонта резьбы на существующем болте или поврежденном винте.

Если вы ремонтируете свой автомобиль или мотоцикл, или пытаетесь починить вещи в доме, набор для метчика и штампа станет отличным дополнением к вашему ящику для инструментов.

Таблица сравнения лучших наборов для метчиков и штампов


Наши обзоры 5 лучших наборов для метчиков и штампов в 2019 г.

1. ЛУЧШИЙ ВЫБОР: Делюкс набор для метчиков, шестигранных штампов и сверл IRWIN HANSON, 117 штук 26377

В нашем По мнению IRWIN HANSON, набор для метчиков и метчиков с шестигранной головкой и сверл Deluxe от IRWIN HANSON - лучший набор метчиков и штампов, который вы можете купить на рынке сегодня.

Этот большой набор инструментов, состоящий из 117 деталей, подойдет практически для любой работы по выпуску метчиков и штампов, которые вам когда-либо понадобятся.

Набор, предназначенный как для мастеров, так и для механиков, подходит как для ремонта, так и для технического обслуживания, а также для создания новой резьбы.

Ирвин Хансон также удостоверился, что инструменты могут работать с широким спектром материалов, включая твердую нержавеющую сталь.

Основные компоненты выкованы из высокоуглеродистой стали для обеспечения долговечности и точности, соответствующих жестким требованиям резьбонарезания.

  • Винт - метчики и плашки: 4-40 NC, 6-32 NC, 8-32 NC, 10-24 NC, 10-32 NF и 12-24 NC
  • Fractional - метчики и плашки: 1 / 4 ″ -20 NC, 1/4 ″ -28 NF, 5/16 ″ -18 NC, 5/16 ″ -24 NF, 3/8 ″ -16 NC, 3/8 ″ -24 NF, 7/16 ″ -14 NC, 7/16 ″ -20 NF, 1/2 ″ -13 NC и 1/2 ″ -20 NF
  • Метрическая система - метчики и плашки: 3.0 мм-0,50, 4,0 мм-0,70, 4,0 мм-0,75, 5 мм-0,80, 5 мм-0,90, 6 мм-1,00, 7 мм-1,00, 8 мм-1,00, 8 мм-1,25, 9 мм-1,0, 9 мм-1,25, 10 мм-1,25, 10 мм-1,50, 11 мм-1,50, 12 мм-1,50 и 12 мм-1,75
  • Труба - метчики и плашки: 1/8 ″ -27 NPT и 1/8 ″ -28 BSP
  • Инструменты и аксессуары для нарезания резьбы: (стандартные и метрические) Обычная матрица - матрицы 5/8 ″, регулируемые. Матрица - матрицы 1 дюйм, гаечный ключ с Т-образной рукояткой - метчики № от 0 до 1/4 дюйма, регулируемые. Гаечный ключ с Т-образной рукояткой - от 0 до 1/2 ″, гаечный ключ два в одном - от 1/4 ″ до 1/2 ″, калибр с 18-лепестковой стандартной резьбой, 16-лепестковый калибр с метрической резьбой, черная отвертка, 36 предметов Набор сверл - HSS 118 ° Bright и съемник из 5 частей - EX1-EX5

Плюсы машинного винта IRWIN HANSON / метрического / метрического метчика и шестигранной матрицы и сверла Deluxe, 117 шт. комплект для изготовления метчиков и штампов (крепежный винт, метчики и штампы с дробной и метрической головкой, экстракторы и сверла из быстрорежущей стали входят в комплект поставки)
  • Хорошее качество конструкции с использованием высокоуглеродистой стали
  • Прочный и организованный пластиковый ящик для хранения предоставляется
  • Минусы
    • Некоторые покупатели столкнулись с отсутствием деталей по прибытии.
    • Качество сборки не такое хорошее, как у высокоскоростного карбона, однако деталь 117 была бы намного дороже, если бы она была сделана из стали высшего сорта.
    Bottom Line

    Не позволяйте, чтобы вас оттолкнул тот факт, что Irwin Hanson сделан из высокоуглеродистой стали, а не из быстрорежущей стали; это по-прежнему качественное оборудование, рассчитанное на долгий срок.

    Эти 117 деталей гарантируют, что вам никогда не придется искать где-либо еще для выполнения работ по выпуску метчика и штампа. Наша рекомендация номер один не зря.


    2. GearWrench 82812 Большой комбинированный набор для метчиков и матриц, 114 деталей

    Из 117 деталей с Irwin Hanson, у нас есть упаковка аналогичного размера, любезно предоставленная GearWrench.

    Их набор из 114 метчиков с храповым механизмом и метчиков с большой метрикой SAE - еще один хороший вариант для тех, кто ищет решение из углеродистой стали, которое охватывает почти все мыслимые метчики и штампы, с которыми вы, вероятно, столкнетесь.

    Следует отметить одну важную проблему: компания GearWrench выбрала 5-градусную дугу с храповым механизмом с реверсивным рычагом в качестве варианта ручного поворота. Хотя это обеспечивает более эффективную работу, новички могут сначала найти это немного сложным, так как управление потоками может быть скомпрометировано.

    При этом, как только вы освоитесь с этим, система действительно исключает ручное переворачивание, что обеспечит более быстрые результаты.

    Одной из замечательных особенностей GearWrench 82812 является запатентованная система направляющих Twist Lock. Это было разработано, чтобы помочь уменьшить обратный ход направляющей штампа, а также удерживать штампы в центре, пока вы нарезаете резьбу.

    Другими удобными компонентами набора являются несколько переходников-удлинителей, которые помогут вам попасть в труднодоступные места.Длину установки метчика и матрицы можно отрегулировать, просто комбинируя адаптеры и любой удлинитель привода 38.

    • 82800 большой Т-образный ключ с храповым механизмом
    • 82801 большой переходник для метчика
    • 82802 большой шестигранный адаптер для штампа
    • 3881 Тройник со средним храповым механизмом
    • 3883, средний переходник для метчика
    • 3882 малый переходник для метчика
    • 3884 средний адаптер для штампа
    • 82803 переходник с наружной резьбой
    • 82804 переходник с внутренней резьбой
    • Тройник для переходников
    • Шестигранный ключ на 4 мм
    • 5 съемников винтов
    • Метрический калибр резьбы
    • Калибр резьбы SAE
    • 48 метчиков и 48 плашек
    Плюсы GearWrench 82812 Большой комбинированный набор для метчиков и матриц, 114 предметов
    • Обширный набор метчиков и матриц - 48 метчиков и 48 штампов
    • Качественная углеродистая инструментальная сталь
    • Экономия времени, система Т-образной ручки с храповым механизмом с запатентованной направляющей с поворотным замком для уменьшения направляющей матрицы Backwalk
    • Прочный, хорошо продуманный выдувной корпус с отсеками
    • Пожизненная гарантия 9 0024
    Минусы
    • Меньшая часть клиентов получила инструмент с небольшими повреждениями (царапинами и царапинами) на компонентах.
    Bottom Line

    Еще один качественный набор для метчиков и штампов с достаточным количеством компонентов, чтобы вы могли их покрыть. Благодаря дополнительным функциям, таким как запатентованная направляющая поворотного замка и щедрая пожизненная гарантия, вы действительно не ошибетесь. Лучший выбор во всех отношениях.


    3. Набор для метчиков и штампов TEKTON 7560, дюймовые, 45 элементов

    Тем, кому нужна дополнительная прочность быстрорежущей стали (HSS), определенно стоит обратить внимание на это предложение от Tekton.

    Здесь качество важнее количества (с этим конкретным инструментом поставляется всего 45 штук), однако выбранные конические метчики и штампы являются наиболее часто используемым стилем.Они разработаны специально для этих важных приложений для ручной нарезки резьбы.

    И уровень силы, который вы получаете от набора HSS, впечатляет. Эти инструменты, изготовленные из так называемого вольфрамового сплава HSS, будут резать низкоуглеродистую и легированную сталь, нержавеющую сталь, а также чугун, алюминий, бронзу и многое другое.

    При этом меньшинство клиентов заявили, что комплект лучше подходит для более легких работ. Также были некоторые жалобы на то, что корпус недостаточно надежен.

    • Один ключ для метчика с Т-образной рукояткой на 1/4 дюйма
    • Один ключ для метчика с Т-образной рукояткой от 1/4 до 1 дюйма
    • Один штамп с Т-образной рукояткой 2 дюйма
    • Один 1-1 / 2-дюймовый адаптер для штампа
    • Одна отвертка
    • Метчики на 20 частей
    • Разъемные матрицы на 20 частей
    • Кейс для хранения
    Плюсы TEKTON 7560 для метчиков и матриц, дюймов, 45 предметов
    • Закаленный вольфрам Конструкция из сплава HSS для повышения прочности и долговечности.
    • Инструменты могут разрезать новый материал или изменять форму поврежденной резьбы.
    • Конические метчики с крупной и тонкой головкой для облегчения пуска (форма также помогает предотвратить перетяжку резьбы)
    • Кейс для хранения в комплекте
    Минусы
    • Несмотря на то, что он сделан из HSS, некоторые пользователи обнаружили, что качество сборки не такое высокое, как можно было бы ожидать.
    • Случай стал причиной жалоб со стороны ряда клиентов
    Bottom Line

    Деталь Tekton 45 - хороший выбор для тех, кому требуется меньше инструментов, но с универсальным качеством HSS. Тем не менее, примите во внимание тот факт, что этот случай был заявлен как проблема из-за плохого дизайна и низкого качества сборки.

    4. Bosch B44713 Набор для метчиков и матриц из 58 элементов, черный оксид

    Bosch не нуждается в представлении, когда речь идет о ручных и электроинструментах.Этот хорошо известный немецкий бренд уже несколько лет предлагает качественную продукцию как для профессионалов, так и для домашних мастеров.

    Следовательно, очевидно, что они выпустили бы на рынок набор для метчика и штампа.

    И мы рады сказать, что это предложение из 58 штук от Bosch не разочаровывает. Модель B44713, предназначенная для работы с алюминием, низкоуглеродистой и нержавеющей сталью, способна резать новый материал или заменять существующую резьбу в зависимости от ваших потребностей.

    Производители заявляют, что кончик инструмента без конькового наконечника тщательно спроектирован, чтобы уменьшить ходьбу долота.

    Эта же система также означает, что для быстрого и точного пуска нет необходимости в центральном керне; просто выберите свою позицию и вперед.

    Качество сборки хорошее (но не лучшее из пяти лучших). На различные компоненты нанесено черное оксидное покрытие, обеспечивающее повышенную устойчивость к коррозии.


    Плюсы Bosch B44713 Набор для метчиков и матриц из 58 частей, черный оксид
    • Изготовлен из углеродистой стали только в правой конфигурации
    • Только для ручного использования
    • Все метчики имеют конус 3/4 дюйма на фут
    • Набор для извлечения шурупов используется для удаления поврежденных или сломанных винтов, а не для замены внутренней резьбы.
    Минусы
    • Хороший комплект, но относительно высокая цена всего за 58 штук - это недостаток.
    Итог

    Bosch B44713 из 58 частей - это надежный набор для метчиков и штампов. Однако это не так сильно нас волнует, как некоторые другие предложения из нашей пятерки лучших.

    В нем нет силы Tekton или абсолютной универсальности в количестве инструментов, которые вы получаете с Irwin Hanson. Тем не менее, он хорошо справится со своей задачей.

    5. Craftsman Набор метчиков и штампов с дюймовой и метрической системой 75 шт.

    Последний пункт в нашем обзоре 5 лучших штампов и штампов - это набор из углеродистой стали из 75 предметов от Craftsman.

    Чтобы быть более точным, для компонентов, входящих в комплект, использовалась закаленная, прецизионно отшлифованная и полированная углеродистая сталь.

    Кроме того, каждая деталь имеет антикоррозийное матовое покрытие. Это не только увеличивает антикоррозионную способность инструментов, но и помогает обеспечить плавное нарезание резьбы с меньшим трением.

    Этот инструмент от Craftsman отличается универсальностью. Выбор из 75 деталей включает в себя размер по SAE и метрический размер. Вы в значительной степени покрыты, независимо от того, какую задачу вырезать и урезать вы хотите выполнить.

    Изготовители предоставили шестигранные матрицы, это означает, что набор совместим с головками и ключами, а также с заготовками.

    • 7 приводных инструментов с принадлежностями
    • 17 Заглушки SAE
    • 17 Шестигранные плашки SAE
    • 17 Метрические заглушки
    • 17 Метрических шестигранных головок и прочный чемодан для хранения с ручкой
    Плюсы мастера 75 шт Дюймовые и метрические Набор метчиков и матриц
    • Универсальный набор из 75 элементов, который включает в себя как дюймовые, так и метрические размеры
    • Конструкция из закаленной, точно отшлифованной и полированной углеродистой стали
    • Шестигранные штампы позволяют использовать головки, ключи и заготовки для штампов
    Минусы
    • Меньше всего претензий к общему качеству сборки «сделано в Китае».
    • Погоня за гарантийной поддержкой было сложно для клиентов, которым пришлось прибегнуть к ней.
    Bottom Line

    Модель Craftsman 75 - хороший вариант для тех, кому нужен универсальный вариант для метчиков и штампов по доступной цене .

    Хотя набор действительно не предлагает каких-либо выдающихся функций, он охватывает большинство приложений для нарезания нитей. Определенно рекомендуется по цене.


    Руководство покупателя по качеству штампов и метчиков

    Youtube.com / User: NewMetalWorker

    Как и в случае с любым новым инструментом, есть ряд переменных, которые вы должны учитывать, прежде чем нажимать на курок при покупке.

    Давайте взглянем на некоторые из них сейчас…

    Качество сборки

    Изображение предоставлено: Ebay.co.uk

    Наиболее важным фактором, который следует учитывать при покупке нового набора для метчика и штампа, является качество сборки. различные компоненты.

    В 90% случаев между покупной ценой и ожидаемым качеством существует очень сильная связь.

    Другими словами, не стоит покупать дешевые полные комплекты. Хотя они могут показаться отличным соотношением цены и качества, разочарование, связанное с тем, что устройство для нарезания резьбы действительно ломается на полпути, просто слишком велико.

    Пытаетесь нарезать метчик по нержавеющей стали дешевым метчиком и штампом? Забудьте об этом - ваши инструменты очень быстро придут в негодность и станут бесполезными.

    Быстрорежущая сталь или углеродистая сталь?

    Тип стали, из которой изготовлен инструмент, напрямую связан с качеством сборки.

    Низкокачественная сталь, кованная с использованием процессов массового производства, по понятным причинам будет не такой прочной, как ковка, сделанная мастером.

    Сегодня на рынке вы найдете выбор между быстрорежущей сталью (HSS) и углеродистой сталью.

    Пуристы всегда будут утверждать, что HSS лучше. Однако такое мнение существует не просто так. Более тяжелые инструменты HSS можно найти в профессиональных мастерских и на промышленных предприятиях. Наборы метчиков и штампов самого высокого качества изготавливаются из стали HSS.

    Однако это не означает, что комплекты из углеродистой стали следует игнорировать. Для ремонта дома этих более доступных инструментов, как правило, более чем достаточно.

    При этом метчики и плашки из углеродистой стали более надежны при нарезании резьбы, чем при нарезании свежей.

    Метчики и штампы из быстрорежущей стали дольше остаются острее и фактически требуют меньшего усилия (таким образом, еще больше продлевая срок их хранения).

    По сути, аргумент «HSS против углеродистой стали» может быть решен с учетом имеющегося у вас бюджета и типа работы, которую вы будете выполнять.

    Важность ручки

    Тип руки, которую использует выбранный вами инструмент, очень важен - особенно для начинающих.

    Если ручка неудобна или неудобна в использовании, вы в конечном итоге сделаете ошибку.

    Например, если вы выберете инструмент с длинной рукояткой с храповым механизмом и в некоторой степени выиграете от увеличения крутящего момента, необходимо контролировать прилагаемое усилие.

    Слишком большое усилие приведет к обрыву резьбы или, что еще хуже, к поломке метчиков и штампов.

    С другой стороны, храповик избавит вас от необходимости менять положение рук при повороте. Однако эта функция экономии времени обычно в любом случае не актуальна для новичка. Вам захочется не торопиться.

    Лучший совет в начале работы - выбирать инструменты с ручками меньшего размера.

    Это даст вам больший и точный контроль и предотвратит применение чрезмерной силы или ускорение работы.

    SAE и метрические размеры

    Размер набора метчиков и штампов чрезвычайно важен.

    Размер SAE (половинки, четверти и восьмые части) наиболее широко используется в США. Очевидно, что вам понадобятся эти деноминации, если вы живете и работаете в США.

    Также, когда дело доходит до ниток, нужно быть точным. Это означает выбор набора штампов для метчика, который имеет как можно больше различных размеров в комплекте.

    Имея это в виду, лучший набор для метчиков и штампов за эти деньги фактически будет иметь комбинацию как наиболее распространенных SAE, так и метрических размеров.

    Только тогда вы сможете работать с точностью, необходимой для получения качественных результатов.

    Кейс для переноски

    Наконец, вам следует обратить внимание на набор для метчиков и штампов, который поставляется в комплекте с прочным решением для хранения.

    Прочный пластиковый чемодан (подойдет выдувное формование) гарантирует, что все ваши инструменты будут надежно храниться в одном месте и всегда готовы к работе, когда они вам понадобятся.

    Он защитит инструменты, когда они не используются, и пока вы заняты работой над проектом, все они будут аккуратно организованы для использования.

    Это означает поиск кейса, который хорошо спроектирован не только с точки зрения долговечности, но и с точки зрения фактического расположения инструментов внутри.

    В некоторых корпусах есть маркировка для каждого компонента. Это важно, если размеры ваших инструментов не выгравированы на металле. Простые этикетки со временем изнашиваются, и вы будете полагаться на свой ящик для хранения, чтобы знать, какой размер какой.

    Наконец, крепежный элемент коробки должен быть прочным и надежным. Нет ничего хуже, чем открыть багажник машины или вытащить инструменты из ящика и обнаружить, что их содержимое разлито повсюду.

    Вы начинаете работу в расстроенном состоянии ума, а это никогда не бывает хорошо.


    Надеюсь, наш обзор 5 лучших наборов метчиков и штампов помог вам в выборе, какой из них выбрать!

    Кредиты на изображения: Youtube.com/User: NewMetalWorker

    Сводка

    Название статьи

    5 лучших наборов для метчиков и штампов 2019 года: обзоры со сравнительной таблицей

    Описание

    Ищете новый набор для метчиков и штампов? ЗАТЕМ ПРОЧИТАЙТЕ ЭТО В первую очередь. Мы проверили 5 лучших наборов метчиков и штампов, представленных сегодня на рынке. ТОП-5 РЕЙТИНГОВ!

    Автор

    Sharpen Up

    Имя издателя

    Sharpen Up

    Логотип издателя

    Отводов для резьбы, бестселлеры: Eagle America

    Создавайте более удобную мебель и создавайте более прочные и универсальные приспособления для своего магазина.Метчики для резьбы режут чище и быстрее, чем традиционные метчики, и специально созданы для работы с деревом. Вы быстро обнаружите, что нажимаете на все.

    • Метчики, разработанные для деревообработчиков мастерами по дереву
    • Разработаны исключительно для работы по дереву
    • Разработаны с шестигранным хвостовиком для использования в сверле
    • Изготовлены из быстрорежущей стали марки M2
    • CAD-Разработаны для точных размеров
    • Три ширины канавки для отличного выброса стружки
    • Уникальная режущая поверхность для чистого резания
    • Снятие фаски с двумя резьбами для немедленного запуска

    Нарезание резьбы - это процесс, обычно применяемый в мире металлов и пластмасс, когда просверливается отверстие и используется специальная фреза для создания соответствующих потоков.Знаете ли вы, что по дереву тоже можно нарезать резьбу? Просто подумайте о возможных применениях для кондукторов, разборной мебели и оборудования, если вам больше не нужно полагаться на резьбовые вставки, тройники и винты!

    Метчики для резьбы Eagle America были разработаны для плотников. Они режут быстро и чисто, а получаемая резьба достаточно прочна для многих применений.

    Стандартные размеры продаются по отдельности в шести размерах или в комплекте из 3 или 6 предметов. Метрические размеры: M10 x 1.5, M12 x 1,75, M14 x 2,0.

    США

    Написать рецензию

    2 отзыва

    Метчики с резьбой от William Misko (25 мая 2019 г.)


    Метчики для дерева Томас Скотт (10 августа 2018 г.)


    Lassy Tools-Продукты-РУЧНЫЕ КОНУСЫ и НАПРАВЛЯЮЩИЕ ДЛЯ РЕЗКИ


    Положительный привод, точная центровка метчика и быстрая смена инструмента

    • Прочная конструкция, разработанная для широкого диапазона нарезания резьбы и нарезания резьбы
    • Разработан для скорости, точности и уменьшения поломки метчика
    • Баланс шпинделя защищает метчики и обеспечивает первоклассную резьбу
    • Прочный, ребристый, литой рычаг обеспечивает точное выравнивание шпинделя
    • Глубиномер с прямым считыванием в стандартной комплектации
    • Направляющие Tap & Die следуют правильному ходу, точно нарезают резьбу прямо на токарных, сверлильных и фрезерных станках
    • Переходная пластина для монтажа непосредственно на пресс-стол d ~ l
    Ручной метчик Модель # Диаметр шпинделя Глубина вместимости Высота Диаметр крана Основание стола (дюймы) Стальная подставка Вес (фунты)
    10 ЭБУ 1 7.5 7,875 № 0 К 5/8 " 6,5 / 12,5 / 1,25 Доступен
    Включен
    37
    12FCU 1,12 8,5 10,0 # 0 К 1 " 18/20/3 Доступен
    Включен
    158
    Tab & Die
    Направляющая
    Модель #
    Корпус
    Диаметр
    (дюймы)
    Нарезание резьбы
    Длина
    (дюймы)
    Нарезание резьбы
    Диаметр.(макс.)
    (дюймы)
    Метчик
    Вместимость
    Длина корпуса
    (дюймы)
    Ручка
    Длина
    (дюймы)
    Вес
    (фунты)
    4TGCU 1 1 7/16 № 0 К 5/5 " 4 7,5 5
    6TGCU 1.25 1,5 3/4 # 0 К 1 " 6 9 8

    Отправьте нам деталь и распечатку. Мы спроектируем и порекомендуем систему крепления, которая максимизирует ваше производство.


    Нет обязательств.

    ATD-277 - 117 шт.Набор для штамповки и штамповки со сверлами


    ATD-277117 Шт. Набор метчиков и штампов со сверлами

    • Легированная сталь с титановым покрытием для долговечности и точности нарезания резьбы
    • Размер метчика
    • (34) идеально подходит для нарезания резьбы общего назначения
    • Размер шестигранной матрицы
    • (34) идеален для общего технического обслуживания и ремонта
    • Шестигранные матрицы позволяют использовать торцевой ключ или гаечный ключ в областях с ограниченным пространством
    • Формованный чемодан в комплекте
    • (36) Сверла по быстрорежущей стали
    • Таблица замены размеров сверла для метчика
    • (5) Съемники для винтов и болтов со спиральной канавкой
    (6) Метчики для резьбовых пробок и шестигранные плашки 5/8 ":
    • 4-40 NC
    • 6-32 NC
    • 8-32 NC
    • 10-24 NC
    • 10-32 НФ
    • 12-24 NC
    (10) отводов для частичных заглушек и шестигранных матриц 1 ":
    • 1/4 "-20 NC
    • 1/4 "-28 NF
    • 5/16 "-18 NC
    • 5/16 "-24 NF
    • 3/8 "-16 NC
    • 3/8 "-24 NF
    • 7/16 "-14 NC
    • 7/16 "-20 NF
    • 1/2 "-13 NC
    • 1/2 "-20 Н
    (6) метрических заглушек и шестигранных матриц 5/8 ":
    • 3мм-0.50
    • 4 мм-0,70
    • 4 мм-0,75
    • 5 мм-0,80
    • 5 мм-0,90
    • 6 мм-1,00
    (10) метрических заглушек и шестигранных матриц 1 ":
    • 7 мм-1,00
    • 8 мм-1,00
    • 8 мм-1,25
    • 9 мм-1,00
    • 9 мм-1,25
    • 10 мм-1,25
    • 10 мм-1,50
    • 11 мм-1,50
    • 12 мм-1,50
    • 12 мм-1,75
    (2) заглушки для трубной резьбы и шестигранные плашки 1 ":
    (по 1 шт.) Высокоскоростные сверла:
    • № 3
    • # 7
    • # 9
    • # 16
    • # 19
    • # 20
    • # 21
    • # 25
    • # 29
    • # 30
    • # 36
    • # 39
    • # 43
    • Письмо B
    • Письмо F
    • Буква H
    • Письмо I
    • Письмо J
    • Письмо О
    • Письмо Q
    • Письмо R
    • Письмо S
    • Письмо U
    • Буква Z
    • 5/64 "
    • 7/64 "
    • 5/32 "
    • 1/4 "
    • 19/64 "
    • 5/16 "
    • 21/64 "
    • 3/8 "
    • 25/64 "
    • 13/32 "
    • 27/64 "
    • 29/64 "
    (по 1 шт.) Съемники для винтов и болтов со спиральной канавкой:
    (по 1 шт.) Из следующих:
    • Регулируемая матрица 1 "Матрица
    • Плоская матрица 5/8 "Плашки
    • Ключ для метчика с регулируемой ручкой
    • Метчики No.От 0 до 1/2 дюйма
    • Метчики для гаечных ключей два в одном от 1/4 "до 1/2"
    • Метчики с Т-образной рукояткой Метчики № от 0 до 1/4 "
    • Датчик шага резьбы метрической
    • Датчик шага резьбы с дробным шагом
    Доступные загрузки
    СОДЕРЖАНИЕ

    Доступны другие наборы для штамповки и штамповки

    Они не могут быть лучше этих!

    Если вы работаете над детальной работой, которая включает в себя работы с гайками и болтами, набор метчиков и штампов должен быть среди желаемых инструментов.Хотя многие игнорируют значение набора, я предлагаю вам не делать этого, потому что вы никогда не знаете, когда эти маленькие элементы вступят в игру. Лучшие метчики и штампы не обязательно являются самыми дорогими или роскошными на рынке.

    Поскольку существует так много наборов на выбор, вы легко можете получить неправильный или неподходящий набор. Итак, я составил исчерпывающий список из десяти лучших наборов для метчиков и штампов с критическими отзывами о них и практическим руководством по покупке.

    Наборы для метчиков и штампов: сравнительная таблица

    Почему мы поможем вам

    На этой платформе вы найдете отличную команду мастеров по металлу и дереву.Мы разработали эту платформу около 5 лет назад с единственной целью предоставлять реальную информацию в виде статей с практическими рекомендациями и обзоров электроинструментов.

    В нашу аудиторию входят как чистые новички, так и профессионалы, которые приходят сюда, чтобы помочь расширить свои возможности и навыки. Мы также заинтересованы в том, чтобы получать идеи и мнения людей, поэтому мы также просим нашу аудиторию поделиться с нами своим опытом прямо здесь, в Drillly.

    Кроме того, мы часто даем обзоры инструментов, подобные этому, чтобы помочь таким энтузиастам металла и дерева, как вы, найти для себя наилучшее сочетание.Мы разработали комплексный метод тестирования инструментов, которому мы строго следуем, чтобы наши усилия были объективными и надежными.

    Однако мы не имеем отношения к каким-либо производителям электроинструментов, поэтому у нас нет намерений продвигать их продукцию с целью получения денежной выгоды. Тем не менее, мы получаем небольшую комиссию при покупке продуктов в интернет-магазинах, таких как Amazon, с этой платформы, что помогает нам нести расходы на обслуживание этого веб-сайта.

    Итак, вы можете быть уверены, что это наиболее тщательный и хорошо обоснованный обзор наборов метчиков и штампов, который вы можете найти в Интернете.

    Как мы проверяли эти инструменты

    Подготовка этого списка включала часы исследовательской работы, тестирования и проверки. Первым делом мы вышли в Интернет, чтобы получить представление о том, какие наборы метчиков и штампов обычно продаются и используются домовладельцами и профессиональными механиками в США. После почти 15 часов исследований мы смогли найти 20 таких продуктов.

    Затем нам удалось получить все эти высококачественные наборы для метчиков и штампов, и мы немедленно начали процесс проверки.Наша команда также проконсультировалась с некоторыми опытными механиками в нашем районе, чтобы получить их ценные отзывы. Наша команда волонтеров в основном состояла из мастеров-строителей, которые любят сами заниматься благоустройством и ремонтом дома. Они постарались проверить, насколько полезен каждый набор.

    Нам потребовалось около 4 месяцев, чтобы завершить процедуру тестирования и, наконец, подготовить список 10 лучших. Мы убедились, что этот список лучших наборов метчиков и штампов является максимально полным и обоснованным, изучив реальные отзывы пользователей, рейтинги и комментарии об этих продуктах в Интернете.

    Здесь, в Drillly, мы можем с уверенностью сказать, что всякий раз, когда мы рассматриваем конкретный продукт, будь то настольный планировщик, машина для клонирования или любой другой инструмент, мы стараемся сделать его лучшим обзором в Интернете любыми возможными способами.

    10 наших лучших наборов для метчиков и штампов

    Мы составили исчерпывающий список продуктов и обзор каждого набора. Это поможет вам сравнить и сделать правильный выбор.

    01 Наш выбор: GearWrench 3887, 75 предметов

    Этот набор - один из лучших наборов для метчиков и штампов за свои деньги.Инструменты из углеродистой стали на 75 шт., Прочные, долговечные, поставляются с зубчатым Т-образным ключом и переходниками.

    Корпус отлит в форме выдувания, поэтому в нем нелегко пекутся, но хранятся различные рулетки. Благодаря этому все важные аксессуары для вашего комплекта будут собраны в одном месте.

    Запатентованная система Twist Lock Guide System удерживает штампы на месте и центрирует их для резки. Система также сокращает «возвращение» гида. Ручки имеют функцию автоматической блокировки, которая облегчает безопасное снятие переходников для кранов.

    На продукт также распространяется пожизненная гарантия GearWrench. Эта гарантия распространяется на материалы и качество изготовления. С помощью адаптера матрицы можно обрабатывать шестигранные и круглые формы.

    Трещотка pass-thru® вместе с головкой и ее принадлежностями работают с адаптером матрицы. Большой переходник для метчика имеет возможность быстрого отсоединения благодаря подпружиненной крышке, которая так удобна для машинистов.

    Технические характеристики

    • Материал инструментов Углеродистая сталь
    • Детали набора: 75
    • Кейс для хранения: выдувной формы
    • Сделано в США
    • Сделано GearWrench
    • Вес набора 7.22 фунта.
    • Размеры набора 11,8 x 3,9 x 19,7 дюйма
    • Размеры набора SAE / метрические

    Плюсы

    • Прочный выдувной корпус
    • Большой набор с большим выбором метчиков и штампов
    • Имеет метрическую и SAE измерительную систему
    • Инструменты изготовлены из углеродистой стали
    • Пожизненная гарантия

    Минусы

    • Глубина резьбы имеет ограничения
    • Не идеальна для использования в крупной промышленности

    Наш вердикт

    Это просто лучший набор для метчиков и матриц для вас найду сегодня.Благодаря дуге храповика 5 ° с реверсивным рычагом его легко поворачивать, не прибегая к ручному вращению. Адаптер матрицы также работает как с шестигранными, так и с круглыми матрицами.

    Нарезать резьбу легко благодаря плавным движениям вперед и назад, которые обеспечивают храповые ручки и адаптеры. Набор, включающий корпус, рассчитан на длительный срок службы и предлагается по доступной цене за метчик и штамп на 75 единиц из углеродистой стали.

    02 Недорогое: Efficere Best Choice, 40 элементов, дюймовые размеры по SAE

    Это не лучший выбор для дерева, но определенно подходит для таких металлов, как латунь, медь, чугун, нержавеющая сталь и др.

    Этот набор из 40 деталей отличается отличным соотношением цены и качества благодаря отличным режущим характеристикам зубьев, нарезанных с точностью на станке с ЧПУ. Затем они подвергаются термообработке до 60 HRC (твердость по Роквеллу). Это температура, которая дает желаемые результаты для этих инструментов.

    В конструкции предусмотрены конические метчики и плашки для грубой и точной настройки. В комплект входят все популярные устройства и аксессуары. Это делает его универсальным с широким разнообразием оснований. Вы даже можете попробовать повторно заправить болты и отверстия с этим выбором.

    Инструменты изготовлены из прочной и долговечной конструкции из подшипниковой стали промышленного класса GCr15. Это означает, что ваши инструменты выдержат всю работу и удары, которые они выдержат в своем сверхмощном переносном кейсе.

    Прочный кейс для переноски продуманно спроектирован так, чтобы все мелочи внутри были отсортированы в аккуратный компактный корпус. Это один из продуктов, на который стоит обратить внимание, если вы ищете более дешевый вариант.

    Технические характеристики

    • Детали набора 40
    • Кейс для хранения Прочный пластик
    • Изготовлено Efficere
    • Вес набора 2.95 фунтов.
    • Размеры набора 12,8 x 8,2 x 1,6 дюйма
    • Размеры набора SAE

    Плюсы

    • Прочный прочный пластиковый кейс
    • Хороший выбор метчиков и штампов
    • Инструменты изготовлены из подшипниковой стали промышленного класса GCr15

    Минусы

    • Могут быть проблемы с ключами
    • Только система измерения SAE

    Наш вердикт

    Предлагается к продаже высококачественный набор для метчиков и штампов.Большинство обзоров этого продукта имеют рейтинг 5 звезд. Покупатели очень довольны этим комплектом. Также есть комментарии о полезном сервисе, когда возникла проблема, и о том, как быстро проблема была решена. Это не самый большой комплект, но он приличного размера и в нем есть все, что вам нужно.

    03 Advanced Choice: Irwin 26376 76 предметов

    Это хороший выбор, который также может стать приятным, но полезным подарком для машиниста в вашей жизни. Комплект идеально подходит для работы с автомобилями и машинами.Также здорово иметь рядом гараж и свой дом.

    Изделие поставляется в футляре, который удобен для переноски и позволяет хранить инструменты в аккуратных отсеках.

    Они превосходны как по отраслевым, так и по частным стандартам. Это определенно набор кранов и штампов для профессионалов. Он сделан из прочной прочной стали и прост в использовании.

    Все механизмы работают вместе, как должны, и продукт получает отличные оценки и отзывы. Что ж, теперь мы знаем почему.В автомате есть метрическая и дробная система для еще большего удобства.

    Поставляется с сертификатом Energy Star и отличным руководством пользователя. При возникновении любых проблем у них есть служба поддержки, которая ответит на любые вопросы или проконсультирует вас по поводу неисправных инструментов.

    Технические характеристики

    • Количество деталей в наборе: 76
    • Кейс для хранения: выдувное формование
    • Сделано в США
    • Сделано Ирвином Хансоном
    • Вес набора 7,25 фунта.
    • Размеры набора: 20,3 x 13,7 x 3 дюйма
    • Размеры набора: дробные / метрические

    Плюсы

    • Прочный пластиковый переносной кейс
    • Набор довольно большой и содержит хороший выбор метчиков и штампов
    • Инструменты есть из высокоуглеродистой стали

    Минусы

    • Проблемы с центровкой резьбы
    • Отправка неполных комплектов или дубликатов деталей.

    Наш вердикт

    Несмотря на некоторые гневные отзывы по поводу получения неправильных деталей в их комплекте. Это неплохой набор по цене. Он также носит имя Irwin, и это считается в Америке американской компанией. Многие жалуются на гаечный ключ, идущий в комплекте с системой. Не забудьте тщательно протестировать продукт, когда вы его впервые получите, чтобы убедиться, что любые проблемы будут решены раньше, чем позже.

    04 GearWrench 82812 114 предметов

    Этот GearWrench 82812 представляет собой 114 штук по соотношению цены и качества.Он имеет приспособления для почти любой возможной нарезки резьбы. Благодаря всевозможным битам, которые идут в комплекте с этим невероятным набором, у вас обязательно будет то, что вам нужно, когда вам это нужно.

    Этот набор из 114 метчиков и штампов из углеродистой стали отличается прочностью и поставляется со всеми запатентованными устройствами GearWrench, гарантиями и переходниками. Прочный корпус, изготовленный методом выдувания, позволяет аккуратно отсортировать 40 деталей крана и штампа. Это упорядочивает ваши инструменты, их легко найти и носить с собой.

    Twist Lock идеально подходит для ограниченного пространства, поскольку он сокращает задний ход направляющей матрицы.Реверсивный рычаг и превосходные рукоятки с дугой храповика в 5 градусов помогают сократить время ручного поворота.

    Ручки оснащены ручками с автоматической фиксацией, которые позволяют безопасно снимать переходники. Кейс для переноски - это прочный выдувной кейс, в который помещается каждый из 114 битов. Кейс легко упаковать и отнести куда угодно.

    Технические характеристики
    • Материал инструментов: углеродистая сталь
    • Части набора: 114
    • Чемодан для хранения: выдувной формы
    • Сделано в США
    • Сделано GearWrench
    • Вес набора 1.3 фунта.
    • Размеры набора: 21,5 x 14 x 4 дюйма
    • Размеры набора: метрические / SAE
    Плюсы
    • Прочный выдувной корпус
    • Полный набор метчиков и штампов для метрических и SAE
    • Инструменты изготовлены из углеродистой стали
    • Ratchet исключает ручное точение
    • Пожизненная гарантия
    Минусы
    • Не идеально для использования в крупной промышленности
    Наш вердикт

    Это отличный продукт GearWrench, на который распространяется гарантия производителя.GearWrench зарекомендовала себя как достойный конкурент в постоянно растущей инструментальной индустрии. Наборы метчиков и штампов не являются исключением из этого правила. Их продукция изготовлена ​​из высококачественной углеродистой стали, которая рассчитана на длительный срок службы и выдерживает тяжелые условия эксплуатации. Похоже, они серьезно относятся к репутации своей продукции и более чем рады помочь с любыми вопросами.

    05 Irwin 26377 117 деталей

    Это один из комплектов для дробеструйной обработки и штамповки, который стоит своих денег. Сделанный из высокоуглеродистой стали (HSS), он прочен и рассчитан на длительные перевозки.Это набор хорошего размера, дающий вам множество вариантов размера. У вас есть широкий выбор, позволяющий легко выполнять любую работу по нарезке нитей, которая вам нужна.

    В прочном прочном кейсе с отделениями для инструментов, состоящем из 117 предметов, этот набор удобен в переноске и использовании. В нем все детали набора аккуратно организованы, так как каждая деталь помещается в свой рукав.

    Корпус изготовлен из высококачественного прочного пластика, который рассчитан на долговечность и выдержит несколько ударов во время путешествий.В него входят такие детали, как сверла, экстракторы спиральных винтов и разводной ключ, а также некоторые из многих предметов, которые входят в комплект.

    Технические характеристики
    • Материал: высокоуглеродистая сталь
    • Количество деталей в наборе: 117
    • Кейс для хранения: выдувное формование
    • Изготовлено Irwin tools
    • Вес набора 10,35 фунта.
    • Размеры набора: 22,5 x 14,5 x 3,8 дюйма
    • Размеры набора: дробные и метрические
    Плюсы
    • Прочный прочный футляр для переноски
    • Хороший выбор штампов и метчиков
    • Имеет как дробные, так и метрические системы измерения
    • Инструменты изготовлены из стального сплава
    • Гарантия производителя
    Минусы
    • Некоторые проблемы контроля качества штампов и метчиков
    • Не идеально для использования в крупной промышленности
    Наш вердикт

    Этот продукт имеет смешанные отзывы и является продуктом что вы либо любите, либо ненавидите.Похоже, что на раннем этапе у них были некоторые проблемы с контролем их продукции, такие как повторяющиеся размеры, несовершенный метчик и матрицы.

    Но вроде бы разобрались, и клиенты в основном ставят ему пятизвездочную оценку. Обслуживание клиентов довольно хорошее, и компания более чем рада устранить любые недостатки или проблемы, которые могут у вас возникнуть.

    06 TEKTON 7559 39 элементов

    Это один из лучших вариантов TEKTON. Набор изготовлен из фрезерованной легированной инструментальной стали, которая рассчитана на долговечность и устойчивость к самым суровым испытаниям.Он поставляется с метчиками с 3 и 4 заглушками и плашками, предназначенными для использования с ручными резьбовыми соединениями.

    В наборе имеются различные наборы метчиков и плашек, включая метчики и плашки, которые легко запускаются благодаря их грубым и тонким коническим краям. Это также предотвратит чрезмерное использование потоков.

    Поставляется в прочном плотно закрывающемся футляре для переноски. Отдельные рукава в футляре предназначены для размещения каждой части, чтобы набор был аккуратно организован, его было легко переносить и транспортировать. Вы можете продеть им ПВХ, но, к сожалению, нарезать резьбу на трубу невозможно.

    Технические характеристики
    • Части набора: 39
    • Чемодан для хранения: прочный пластиковый футляр
    • Изготовлен GearWrench
    • Вес набора 3,04 фунта.
    • Размеры набора: 12,8 x 8 x 1,8 дюйма
    • Размеры набора: выбор SAE или метрические
    Плюсы
    • Прочный пластиковый кейс
    • Меньший набор с хорошим выбором инструментов
    • Выбор метрических или SAE измерений системы
    • Инструменты изготовлены из фрезерованной легированной инструментальной стали
    Cons
    • В патроне для метчика может быть дефект отливки
    Наш вердикт

    Это прекрасный продукт для первого набора метчиков и штампов.У него есть потенциал для добавления, поскольку части обычно легко доступны в Интернете. Однако у продукта есть несколько мелких недостатков, например, некоторые ручки могут быть немного привередливыми. Но он идеально подходит для более легких задач, чем для тяжелых. Они отлично подходят для дома, сада и гаража.

    07 ABN Tap & Die Set, 60 деталей

    Это недорогой набор с отличным соотношением цены и качества. В нем довольно много частей, которых более чем достаточно, чтобы вы начали.

    Изготовленный из закаленной легированной стали, этот продукт действительно прочен, а полный комплект разработан для удовлетворения всех ваших потребностей в нарезании и замене резьбы. Их прецизионный дизайн позволяет легко резать алюминий, медь, латунь, нержавеющую сталь, чугун и сталь, и это лишь некоторые из них.

    Для удобства он включает метрические метчики и метчики стандарта SAE.

    Auto Body Now - это семейная компания из Южной Дакоты, которая управляет собственным бизнесом. Их продукция высочайшего качества, и они обеспечивают Среднему Западу более 50 000 онлайн-продаж в месяц.Их постоянные постоянные клиенты подтверждают надежность и высокое качество их продукции.

    Они обеспечивают быстрое вежливое обслуживание и всегда рады помочь и решить любые проблемы как можно быстрее. Для тех, кто покупает свой первый набор для метчиков и штампов, этот набор должен быть в вашем списке, чтобы проверить, если вы не предпочитаете набор для левой руки.

    Технические характеристики
    • Материал: закаленная легированная сталь
    • Количество деталей в наборе: 60
    • Кейс для хранения: сверхпрочный пластиковый выдувной футляр
    • Сделано в США
    • Изготовлено ABN
    • Вес набора 1.96 фунтов.
    • Размеры набора 16,5 x 9 x 1,8 дюйма
    • Набор размеров SAE / Метрический
    • Набор включает калибр для резьбы, ручку для метчика, ручку для штампа, маленький патрон для метчика, метчик и плашки для метчика, метчики и плашки с мелкой и крупной резьбой и с номерами, дробные метчики и плашки.
    Плюсы
    • Прочный чемодан с отделениями для инструментов
    • Большой набор с хорошим выбором метчиков и штампов
    • Имеет метрическую систему измерения и систему измерения SAE
    • Инструменты изготовлены из закаленной легированной стали
    • 1 год Материал производителя гарантия на дефекты
    Минусы
    • Могут возникнуть небольшие проблемы с метчиком и матрицей, держателем
    Наш вердикт

    Для долговечного набора метчиков и штампов этот набор является реальным соотношением цены и качества.Об этом продукте почти нет отрицательных отзывов, и его можно использовать где угодно в доме, гараже, магазине товаров для хобби и на вашем автомобиле. Кейс для переноски прочный, в нем все предметы будут аккуратно организованы, и его легко носить с собой. Персонал службы поддержки дружелюбен и готов помочь решить любые проблемы, которые могут возникнуть.

    08 GearWrench 3886 40 деталей

    Этот набор для метчика и штампа из углеродистой стали из 40 деталей отличается прочностью и поставляется с зубчатым Т-образным ключом и переходниками. Прочный выдувной корпус для аккуратной сортировки 40 деталей смесителя и штампа. Благодаря этому ваши инструменты упорядочиваются, их легко найти и носить с собой.

    «Направляющая система Twist Lock» - это запатентованная система, которая удерживает матрицы на месте во время резки. Направляющая минимизирует обратный ход для более точного среза. Ручка с автоблокировкой отлично подходит для безопасного снятия переходников.

    Адаптер матрицы идеально подходит как для шестигранных, так и для круглых форм, в то время как адаптер для метчиков Jumbo имеет подпружиненную крышку для быстрого отсоединения. Трещотка pass-thru®, гнездо и его удлинители отлично работают с адаптером матрицы.

    Технические характеристики
    • Материал инструментов Углеродистая сталь
    • Количество деталей в наборе: 40
    • Кейс для хранения: выдувное формование
    • Сделано в США
    • Изготовлено GearWrench
    • Вес набора 1 фунт
    • Размеры набора: 12 x 7 3 дюйма
    • Размер набора: метрический
    • Набор содержит 17 штампов, 17 метчиков, метрический набор.
    Плюсы
    • Прочный литой корпус
    • Инструменты изготовлены из углеродистой стали
    • Трещотка исключает необходимость ручной токарной обработки
    • Пожизненная гарантия
    Минусы
    • Не идеально для использования в крупной промышленности
    • Только метрическая система измерения
    Наш вердикт

    Этот набор имеет храповую дугу 5 ° и реверсивный рычаг, что упрощает использование без необходимости использовать ручное точение.Этот набор и его футляр изготовлены из высококачественных материалов, рассчитанных на длительный срок службы. Они прочные и идеально подходят для мастерской и сада. Адаптер матрицы также работает как с шестигранными, так и с круглыми матрицами. Рукоятки с храповым механизмом и адаптеры обеспечивают плавное движение вперед и назад.

    09 Efficere Best Choice, 40 предметов, метрические размеры

    Инструменты, изготовленные из высококачественной стали, прочные и прочные, соответствуют промышленному классу GCr15.

    Их прецизионные обработанные зубья были обработаны Rockwell 60 HRC для обеспечения хорошего качества нарезания резьбы.Он имеет прочный и прочный футляр для переноски с формованными внутренностями с карманом для каждого инструмента в наборе.

    Этот набор метчиков и плашек отлично подходит для конструирования новых гаек и болтов, а также для ремонта поврежденной резьбы. Метчики и плашки режут большинство металлов, таких как латунь, углеродистая сталь, алюминий, чугун, нержавеющая сталь и даже медь.

    Этот лучший набор из 40 предметов включает в себя более чем достаточно инструментов для начала работы и идеально подходит для средних и легких метчиков и штампов.Вы можете использовать этот набор метчиков и плашек для нарезания резьбы дома и в гараже. Они также полезны ювелирам, часовщикам и оружейникам при работе с различными типами стали и алюминия.

    Технические характеристики
    • Материал инструментов: высококачественный стальной сплав
    • Количество деталей в наборе: 40
    • Кейс для хранения: сверхмощный чемодан для хранения
    • Изготовлено Efficere
    • Вес набора 3,1 фунта.
    • Размеры набора: 12,8 x 8,1 x 1,8 дюйма
    • Размеры набора: метрические
    • Набор содержит: 1 регулируемый гаечный ключ с длинной ручкой, 1 регулируемый штампованный ключ, 1 гаечный ключ с Т-образной рукояткой, 1 шт. Mini 1/8 ' Плоская отвертка, 1 шаг резьбы, 17 метчиков (разных размеров), 17 плашек (разных размеров)
    Плюсы
    • Прочный сверхмощный футляр
    • Большой набор с большим выбором метчиков и штампов
    • Инструменты изготовлены из стального сплава
    Cons
    • Отчеты о задирах на готовой резьбе
    • Метчики могут быть не очень прочными
    • Не идеальны для использования в крупной промышленности
    Наш вердикт

    Не рекомендуется использовать в качестве метчика для автомобилей и умирают.Но для не очень тяжелых работ он дает примерно стандартную производительность резки. Метчики бывают конические, грубые или мелкие. Плашки нарезают резьбу довольно легко и плавно, что может предотвратить чрезмерное нарезание резьбы.

    Это прекрасно составленный комплект, в котором есть большинство инструментов, метчиков, штампов и принадлежностей, необходимых для работы с метчиками и штампами. Обслуживание клиентов хорошее, если возникнут какие-либо проблемы с инструментами.

    10 TEKTON 7561 из 45 предметов

    Этот набор из вольфрамового сплава - настоящее соотношение цены и качества.Идеален для нарезания новой резьбы и болтов. Он имеет различные метчики с канавками для ручной нарезки резьбы, а также плашки, необходимые для этого типа применения.

    В комплект входят метчики с грубым и мелким отверстием, которые предотвращают чрезмерное нарезание резьбы за счет легкости запуска.

    Поставляется в прочном футляре для переноски, рассчитанном на 45 предметов, входящих в комплект. Этот набор хорошо известен тем, что может преследовать поврежденные гайки и болты. При правильной смазке краны и матрицы можно резать алюминий, латунь, чугун, нержавеющую сталь, чугун, бронзу и даже латунь.

    Продукт поставляется с гарантией и быстрой и дружелюбной службой поддержки, которая с радостью поможет в случае возникновения проблемы.

    Технические характеристики
    • Материал инструментов: быстрорежущая сталь из вольфрамового сплава
    • Количество деталей в наборе: 45
    • Кейс для хранения: сверхмощный чемодан для хранения
    • Производство Efficere
    • Вес набора: 13,23 фунта
    • Размеры набора: 14,2 x 16 x 2,8 дюйма
    • Размеры набора: метрические
    • Набор содержит 1 гаечный ключ с Т-образной рукояткой 1 x 1 дюйм, 1 штампик с Т-образной рукояткой, 1 x ¼ дюйма, гаечный ключ с Т-образной рукояткой, 1 адаптер матрицы x ½ дюйма, 1 отвертка, 20 метчиков, 20 разъемных матриц.
    Плюсы
    • Набор приличных размеров со всеми необходимыми компонентами
    • Инструменты изготовлены из стали
    Минусы
    • Корпус не является тяжелым и может иметь проблемы с уплотнением
    • Некоторые Т-образные ручки могут иметь проблема соскальзывания
    Наш вердикт

    Этот набор стоит своих денег, и он получил довольно много положительных отзывов о наборах для метчиков и штампов. Целесообразно держать инструменты немного смазанными, возможно, несколькими мазками смазки.Это может быть разумно сделать и при постукивании. В этот набор входят два типа нитей, и он отлично подходит для большинства легких проектов. В нем также есть все основы, необходимые для начала работы с ним.

    Что такое набор метчиков и штампов

    Набор метчиков и штампов используется для изготовления головки винта гайки. Процесс осуществляется с использованием различных материалов, называемых резьбонарезанием. В набор входит множество размеров инструментов, а также устройство, называемое чейзером. Нарезчик - это инструмент, с помощью которого старые гайки и болты снова становятся новыми и пригодными для использования.Этот процесс называется погоней!

    Метчик (конический метчик, второй метчик, заглушка)

    Метчик - это то, что создает гайку или охватывающую часть набора. Это длинные металлические древки с рифленым краем. Они врезаются в материал для создания резьбы и изготавливаются из закаленной стали. В верхней части крана имеется квадратная головка, на которую надевается гаечный ключ.

    Существуют разные типы метчиков:

    Это будет первый метчик, который вы будете использовать для начальной нарезки резьбы. Он выглядит как винт, и именно он определяет размер изготавливаемой резьбы.

    Это второй метчик, который будет использоваться для создания резьбы.Он действительно похож на Taper Tap, но обычно на нем работают только первые шесть ниток. Он также имеет более сужающуюся головку, поскольку используется для углубления резьбы.

    Этот метчик является заключительным этапом процесса и используется для полировки резьбы перед установкой болта.

    Матрица (круглая матрица, двухкомпонентная регулируемая матрица, матричная гайка)

    Матрица этого типа является самой простой в использовании из трех. Это также самая распространенная из штампов в наборе для метчиков и штампов. Этот штамп используется для нарезания резьбы по часовой стрелке и обычно представляет собой одно движение.У этого штампа не так много настроек.

    Эта матрица позволяет быстро и легко создавать нестандартную резьбу с помощью этой двухкомпонентной матрицы, которая легко регулируется.

    Этот кубик немного сбивает с толку, так как на самом деле он используется как охотник. Матричная гайка улучшает и затачивает имеющуюся резьбу. Они не используются для создания новых ниток.

    Для чего используется набор для метчиков и штампов?

    Возможно, необходимо удалить старые болты. Или вы можете вдохнуть новую жизнь в некоторые старые для повторного использования.Набор метчиков и штампов можно использовать как для удаления старых болтов, так и для приведения их в состояние, при котором их можно будет использовать повторно. Если это все, что вам нужно для метчика и штампа, для этого есть наборы.

    Любой, у кого есть каждый купленный болт, знает, что они производятся в установленных размерах. Размер может не соответствовать вашему конкретному проекту. С помощью набора метчиков и штампов вы можете создать свой собственный индивидуальный заказ из металлического стержня.

    Бывают случаи, когда вам нужно иметь резьбовые отверстия в разных местах для установки болта.Например, на автомобиль для установки нестандартного прицепного устройства. Набор метчиков и штампов - это комплект, который вам понадобится для этого.

    Метчики и плашки - Руководство по покупке

    1. Строительный материал

    Метчик и матрица должны быть изготовлены из прочной стали. Вы можете приобрести метчик и штампы хорошего качества по хорошей цене. Я могу иметь в виду, чтобы начать с меньшего набора, но, по крайней мере, вы можете добавить, и ваши инструменты прослужат. Покупка инструментов из некачественных материалов обойдется вам только в долгосрочной перспективе.Лучшие инструменты сделаны из стального сплава или титана, который часто используется для многих других инструментов.

    2. Размер

    Вам понадобится набор нескольких размеров, чтобы использовать его в нескольких приложениях. При покупке комплекта убедитесь, что в нем есть детали или, по крайней мере, общие детали, сделанные из того же материала. Они должны соответствовать вашему набору и быть всегда доступными, когда они вам понадобятся. Нет ничего хуже, чем купить комплект только для того, чтобы обнаружить, что для него нет лишних деталей.

    3. Разнообразие метчиков

    Убедитесь, что в комплекте есть как минимум три основных метчика; т. е. ответвитель, второй кран и заглушка. Помимо метчиков, они важны для получения чистой и прозрачной резьбы.

    4. Гаечные ключи

    Если в комплекте нет гаечного ключа, вам придется его купить. Хороший зубчатый ключ подойдет к большинству метчиков.

    5. Метрическая система / SAE

    Некоторые комплекты поставляются с размерами SAE; в основном это измерения США, в то время как в Европе используется метрическая система.Лучше всего искать инструменты, которые работают как с метрическими, так и с SAE, так что вам никогда не избавиться от необходимости конвертировать измерения.

    6. Углеродистая сталь или быстрорежущая сталь

    Углеродистая сталь - это лучший выбор для инструментов, которые будут наиболее прочными, поскольку это прочная сталь, и она не будет гладкой.

    Быстрорежущая сталь отлично подходит для изготовления гаек и болтов, но больше в промышленных масштабах. Эта сталь может стать дорогой в использовании.

    Углеродистая сталь

    лучше всего подходит для непромышленного использования.

    7. Качество футляра

    Вам стоит проверить футляр и убедиться, что он сделан из прочного и прочного материала. Случай, как объяснено выше, действительно важен для этого. У каждой части есть место, поэтому она не только хранит их в порядке, но и хранит их в одном безопасном месте.

    8. Принадлежности

    Вам понадобится Т-образная рукоятка и метчик. Убедитесь, что оба сделаны из тех же прочных материалов, из которых сделан весь набор.

    9. Гарантия

    Всегда проверяйте наличие гарантии на продукт.Таким образом, если с комплектом что-то пойдет не так, не по вашей вине, у вас будет небольшая гарантия на продукт. Большинство высококачественных наборов метчиков и штампов входят в стандартную комплектацию.

    10. Бюджет

    Проверьте ценовой диапазон продуктов и купите лучшее качество по доступной цене. Как подчеркивалось ранее, лучше покупать комплект меньшего размера и не идти на компромисс с качеством вашего комплекта.

    11. Нарезание резьбы

    Каждый метчик и набор плашек проходят испытания, чтобы оценить качество получаемой резьбы.Резьба должна быть чистой и прямой, без заусенцев. Болты и гайки должны быть прочными и удерживать то, что они предназначены для удержания на месте. Ключи должны быть прочными и долговечными, не разваливаясь после одного или двух применений. Он должен быть простым в использовании и по возможности исключать возможность переворачивания рук, а также иметь минимальный шаг назад.

    12. Кейсы для переноски

    Кейс для переноски должен выдерживать удары и удары. Уплотнение должно быть достаточно плотным, чтобы предметы надежно удерживались в ящике, но при этом не должно быть проблем с открытием.Пластик не должен разваливаться по прошествии короткого периода времени, и мы предпочитаем корпуса, в которых нет окон из плексигласа, поскольку они имеют свойство ломаться.

    Слово от Drillly

    Вы должны выбрать набор инструментов для резьбонарезания в соответствии с вашими индивидуальными потребностями. Вы должны сосредоточиться на качестве и бюджете, чтобы иметь возможность выбрать лучший набор для штамповки и штамповки для вас. Не всегда вы собираетесь использовать большие модные наборы. Лучше берите то, что вам нужно, а затем добавляйте, если возникнет необходимость. Нет смысла получать то, от чего вы не собираетесь получать никакой пользы.

    Меньший набор может означать, что вы получаете лучшее качество, которое прослужит дольше. Это также будет лучше для вашего бюджета, но просто убедитесь, что набор тот, который вы можете расширить. Не забудьте узнать, насколько легко доступны запчасти и другие детали для набора.

    Мы также хотели бы отметить, что команда Drillly выбрала продукты на основе нашего эксперимента. Но это не значит, что те модели и бренды, которые не смогли занять место в этом списке, самого низкого качества.Они были недостаточно хороши, чтобы конкурировать с нашими 10 лучшими вариантами.

    Однако есть еще один вопрос - кто делает лучшие метчики? Такие бренды, как Greenfield, Vintage Craftsman, Norseman, Cobalt, Matco (TDK51), Frost, Volkel, Viking, Dormer, P&N Tools Australia, Performance Tool, Greenlee, Northern Tool, Magna, Mac Tools, Autozone, Klutch, Kobalt, Draper, Champion Cutting Tool Corp, Surebilt, Dayton, Union Butterfield, Vermont American, Morse Cutting Tools, Ridgid, Pittsburgh, Presto, Maximum, Stanley, Cornwell, Westward, Starrett, Buffalo и Blue Point также известны производителями качественных метчиков и штампов; в то время как Snap On известен своими моделями TDTDM500A, TD2425 и TDM117A.

    Обозначения формы резьбы

    ACME 60 ° - STUB 60 ° Форма короткой резьбы
    ACME STUB - Закороченная форма резьбы Acme
    ACME-C - Резьба Acme - централизация
    ACME-G - Резьба Acme общего назначения
    ANPT - Национальная форма Aeronautica коническая трубная резьба
    AWWA - Американская ассоциация водопроводных сооружений
    BA - Стандартная форма резьбы Британской ассоциации
    BSF - Британский стандарт с мелкой резьбой
    BSPP - Британский стандарт, параллельная трубная пара
    BSPT - Британский стандарт трубный конус
    BSW - Британский стандарт Whitworth
    MM ISO - Форма метрической резьбы
    N BUTT - Американская резьба Buttress
    NC - Американская национальная серия крупной резьбы
    NEF - Американская национальная серия сверхтонкой резьбы
    NF - Американская национальная серия тонкой резьбы
    NGO - Американская национальная резьба на выходе газа
    NGT - Американская национальная газовая коническая резьба
    NH - Соединительная муфта для шлангов и пожарных рукавов, американская национальная
    NM - Миниатюрная резьба национального стандарта, серия
    NPS - Прямая посадка американского стандарта трубная резьба ght
    NPSC - прямая трубная резьба в муфтах по американскому стандарту
    NPSF - внутренняя прямая трубная резьба по американскому стандарту (сухое уплотнение)
    NPSH - прямая трубная резьба по американскому стандарту для шланговых муфт и ниппелей
    NPSI - промежуточная прямая трубная резьба по американскому стандарту (сухое уплотнение)
    NPSL - Американская стандартная прямая трубная резьба для контргаек
    NPSM - Американская стандартная прямая трубная резьба для механических соединений
    NPT - Американская стандартная коническая трубная резьба
    NPTF - Американская стандартная коническая трубная резьба Dryseal
    NPTR - Американская стандартная коническая трубная резьба для рельсовых фитингов
    NS - Специальная резьба американской национальной формы
    PTF - Короткая коническая трубная резьба Dryseal SAE
    SGT - Специальная газовая коническая резьба
    SPL - Короткая коническая трубная резьба PTF Dryseal
    STI - Специальная резьба для вставок с винтовой резьбой со спиральной спиральной проволокой
    UN - Унифицированная и американская резьба серии
    UNC - унифицированная и американская крупная резьба серии
    UNEF - Unifie d Серия сверхтонкой резьбы
    UNF - Унифицированная серия национальной мелкой резьбы
    UNIV - Унифицированная серия миниатюрной резьбы
    UNJ - Унифицированная серия резьбы с контролируемым радиусом основания
    UNJC - Унифицированная серия крупной резьбы с контролируемым радиусом основания
    UNJF - Унифицированная серия мелкой резьбы с контролируемым Корневой радиус
    UNR - Унифицированная серия резьбы с постоянным шагом и контролируемым корневым радиусом
    UNRC - Унифицированная серия крупной резьбы с контролируемым корневым радиусом
    UNRF - Унифицированная серия мелкой резьбы с контролируемым корневым радиусом
    UNS - Унифицированная и американская резьба с выбранными специальными диаметрами и шагом

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
