О том как нарезать резьбу?

Резьбовое соединение деталей считается одним из самых надежных. Именно поэтому такие соединения используют повсеместно – будь то трубопроводы или обычная шариковая ручка.

Нарезание резьбы самостоятельно в домашних условиях – дело нехитрое, однако требует определенной сноровки.

Про внутреннююи внешнюю резьбу можно узнать подробнее в материале ниже.

Внутренняя резьба

Главным инструментом для нанесения внутренней резьбы является метчик. Метчик напоминает собою винт из стали особой твердости с острыми, идеально подходящими для резки металла, канавками. В продаже имеются метчики всевозможных видов, диаметров, размеров. Для нарезания резьбы практически всегда используют два метчика – для черновой и чистовой резьбы.

Внешняя резьба

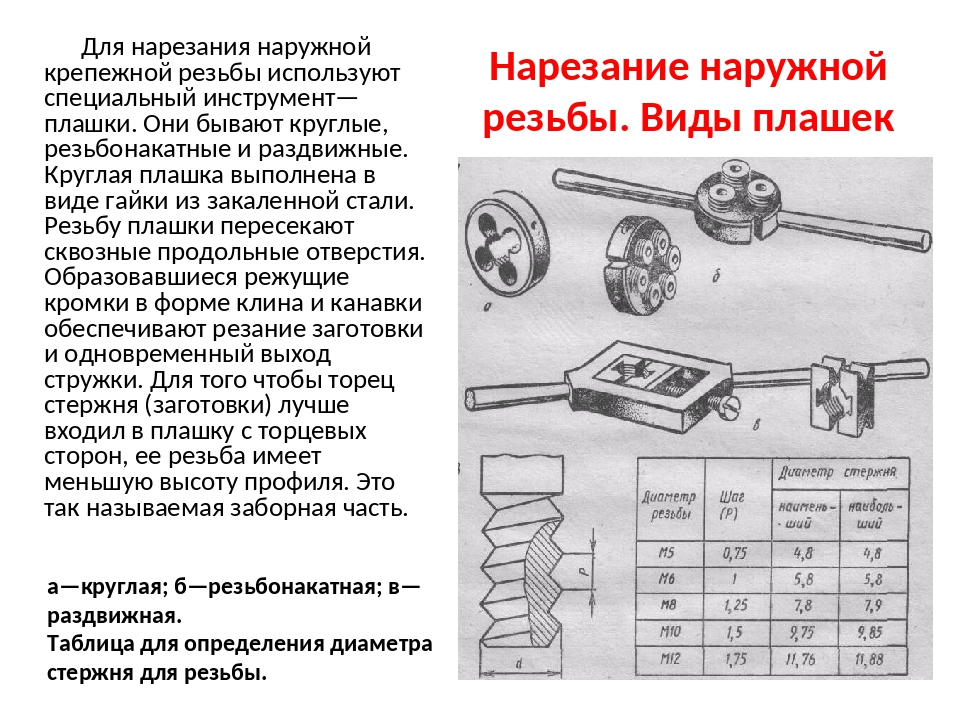

Для нанесения внешней резьбы на винты или болты используют уже другой инструмент – плашку. Своим видом она, как и следовало ожидать, напоминает гайку из сверхпрочного сплава с остро режущими канавками.

Для того чтобы самостоятельно нанести внешнюю или внутреннюю резьбу, необходимо зажать инструмент (метчик или плашку) в специальные тиски, снабженные воротком – метчикодержатель.

Чтобы все получилось, необходимо выполнить несколько условий:

1. Использовать пригодный инструмент.

При покупке метчика необходимо удостовериться, что Вы покупаете то, что нужно. Сплав, из которого изготовлен метчик, должна быть достаточно прочной для того материала, на котором Вы собрались делать резьбу. Существуют разные виды метчиков, заточенные для работы с разными материалами – от дерева и пластмассы до сплавов стали и даже камня. То же самое касается плашки – некачественный инструмент просто испортит заготовку плохой резьбой.

2. Следить за инструментом.

Под этим тезисом мы понимаем своевременный уход за метчиком. Для того, чтобы он служил долгое время, его необходимо смазывать маслом или керосином в процессе работы.

Риск его поломки при правильном уходе снижается в несколько раз.

3. Адекватно подбирать диаметр отверстия.

Отверстие и винт должны четко соответствовать друг другу, в противном случае результат окажется плачевным – поломка метчика или некачественно нанесенная резьба.

4. Своевременно очищать метчик и плашку.

После нанесения каждой резьбы (черновой или чистовой), следует удалить образовавшиеся стружки и опилки. Для этого отлично подходит кисточка или зубная щетка. Не забывайте на каждый оборот откатывать половину оборота назад, для удаления стружки и шлифовки резьбы.

Извлечение сломанного метчика

Поломка метчика – явление очень распространенное. Особенно часто оно случается, когда нужно нанести резьбу на внутреннюю поверхность в теле детали «вглухую». Если верхний край его находится снаружи, попробуйте вывернуть его пассатижами. Если такая роскошь недоступна, и метчик сломался в недосягаемом для плоскогубец месте, то слесари на этот случай пользуются следующим: азотную кислоту наносят на остатки метчика и ждут, пока его кромки не уничтожатся. При этом деталь следует залить (обезопасить от разъедания) парафином или воском. После того, как режущие кромки удалены, остатки выбиваются четким ударом по внешней стороне детали.

Метчик для нарезки резьбы — принцип работы : tvin270584 — LiveJournal

Резьбовые соединения являются самыми надежными из разъемных соединений. Впервые были применены в античности, и с тех пор заметно усовершенствовались. До изобретения токарно-винторезного станка в 17 веке каждая пара «болт-гайка» изготавливалась индивидуально, они не были взаимозаменяемыми. В 19 веке, во время развития железных дорог в Англии, изобретатель сэр Джозефа Уитворта предложил и внедрил стандарт нарезки резьбы, носящий с тех пор его имя. Для нарезки внутренней резьбы применяют метчики – разновидность фрез. В этой статье

мастер сантехник расскажет как нарезать резьбу метчиком и сделать это правильно.

Назначение инструмента

Для начала разберемся с тем, что же собой представляет нарезка резьбы. Ведь этот процесс только кажется очень простым и легким. На самом деле необходимо приложить определенные усилия, чтобы в итоге получить качественный результат.

Особенно трудоемким считается вариант, когда резьбу выполняют вручную, так как от человека тут требуется не только точность в измерениях, но и приложение реальных физических усилий.

Итак, процесс создания резьбы на трубе или любом другом подходящем предмете, по сути, являет собой обработку металла вращательными движениями с помощью специальных инструментов
Металл, каким бы прочным он ни являлся, все же поддается даже ручной обработке. В особенности если на него воздействуют инструментами из более крепких сплавов.

Таким инструментом и является метчик. Метчик способен нарезать исключительно внутреннюю резьбу. Он имеет продолговатую, иногда конусообразную или срезанную форму. На его краях находятся фигурные резцы с проемами. Их количество, форма и угол наклона зависит от типа инструмента.

Например, если рассматривается метчик для трубной резьбы по цветным металлам, то он будет иметь более широкий профиль и небольшой наклон. Хотя и тут все зависит от конкретной модели.

Принцип работы

Резцы метчик имеет только на одной из сторон. Это его рабочая сторона. На другой же располагается так называемый фиксатор. Часть, что отвечает за установку инструмента.

Например, простейший инструмент для трубной резьбы может иметь обычные квадратные грани на тыльной стороне. Подобная форма упрощает фиксацию насадки любыми инструментами, вплоть до обычного ключа.
Более продвинутые модели продаются в комплекте с вращательными ручками. Здесь уже метчик является своего рода насадкой для специального ключа с большим плечом приложения усилий. Таким образом, работа сильно упрощается, человеку приходится прикладывать меньше сил, а процесс нарезки резьбы становится эффективнее.

Если в качестве рабочего инструмента применяется станок, то обратная часть метчика будет выполнена в форме, что подходит для крепления в патрон конкретного промышленного оборудования.

Метчик вставляется внутрь необработанного отверстия рабочей стороной и проворачивается определенное количество раз.

Количество оборотов четко нормируется.

Например, если используется обычные модели для трубной резьбы, то хватает порядка 2-3 минут вращения в интенсивном темпе, чтобы подготовить качественную и надежную резьбу. Однако более дорогие инструменты помогут вам завершить работу быстрее.

Во время вращения метчик постепенно срезает металлическую стружку и удаляет ее из отверстия. Каждый оборот понемногу продвигает его внутрь, пока вы не определите нужные размеры на трубе или гайке.

С одного прохода метчиком создать качественную резьбу вам вряд ли удастся. Для нормального результата понадобится сделать несколько проходов. И правильно будет применять для этого специализированные разновидности метчиков.

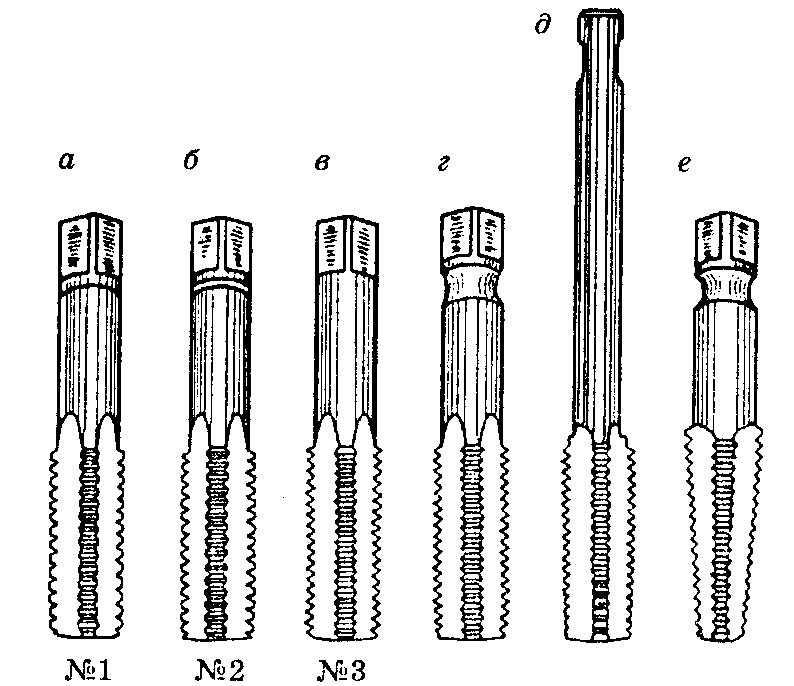

Типы и размеры

Метчиков на современном рынке хватает с лихвой. В работе можно применить огромное количество самых разнообразных вариаций.

Однако правильно будет в первую очередь обратить внимание на их деление по рабочему признаку.

Так метчики бывают:

• Черновые;
• Чистовые.

Черновой метчик – это инструмент, что применяется при первичной обработке трубы. То есть выполняет проход по полностью гладкой поверхности. Он грубее и прочнее чистового варианта, стоит немного дороже и работать с ним сложнее.

Черновой инструмент просто прорезает канавки определенных размеров, которые потом необходимо будет доработать. Если нарезку предполагают вести вручную, то без него просто не обойтись.

Второй представленный вид – насадки для выполнения чистовой резьбы. Они предназначаются для прохода по уже нарезанной черновой резьбе.
Старайтесь всегда пользоваться и черновым и чистовым инструментом. Экономить на метчиках, применяя что-то одно – дурная практика. Черновой метчик не даст вам возможности выполнить работу достаточно качественно, так как готовая резьба будет нуждаться в основательной доработке.

Использование же исключительно чистового метчика приведет к его скорейшему выходу из строя. Резцы просто затупятся из-за чрезмерных нагрузок.

Это касается практически всех инструментов такого типа. Не имеет значения, подразумеваете вы метчик для трубной резьбы, или промышленный гаечный образец. Редкие исключения составляют только модели, что выполняют функции насадки на станок. Но в быту они практически не встречаются.
По типу резьбы метчики делят на:

• Левосторонние;
• Правосторонние.

Большинство метчиков нарезают правостороннюю резьбу. Это своеобразный стандарт. Вот почему если вы выбираете модель для трубной резьбы, то рекомендуется покупать именно правосторонний метчик.

Однако случаются ситуации, когда необходимо выполнить левую резьбу. Ярким примером является станок. Гайки для фиксации патрона на нем имеют левую резьбу. Такое конструктивное решение является необходимостью.
Дело в том, что патрон на станке тоже вращается в правую сторону, и при длительной эксплуатации крепежные гайки или болты, будь они зафиксированы с помощью правосторонней резьбы, могли бы ослабиться.
Если же на них оборудована левая резьба, то крепеж с такими проблемами не сталкивается. А это, как вы сами понимаете, положительно сказывается на безопасности во время эксплуатации агрегата.

Что же до конкретных размеров, то тут у вас есть масса вариантов. Один только агрегат для трубной резьбы представлен десятками различных моделей.

Учитывается тип резьбы, ее размер, ширина, глубина, шаг резьбы и т.д. Причем марки насадок тоже имеют определенные различия. Так, размеры резьбы могут изменяться в зависимости от выбранной величины измерения: дюймов, миллиметров и т.д.

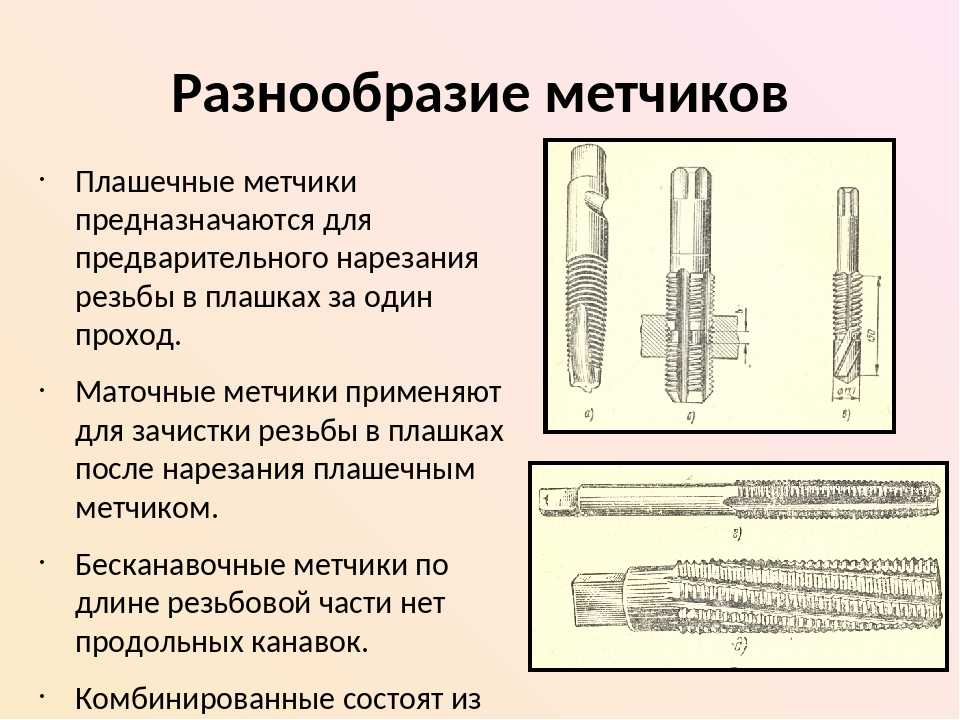

Известные разновидности

Также обратим внимание на виды метчиков в зависимости от рабочего направления. Встречается метчик:

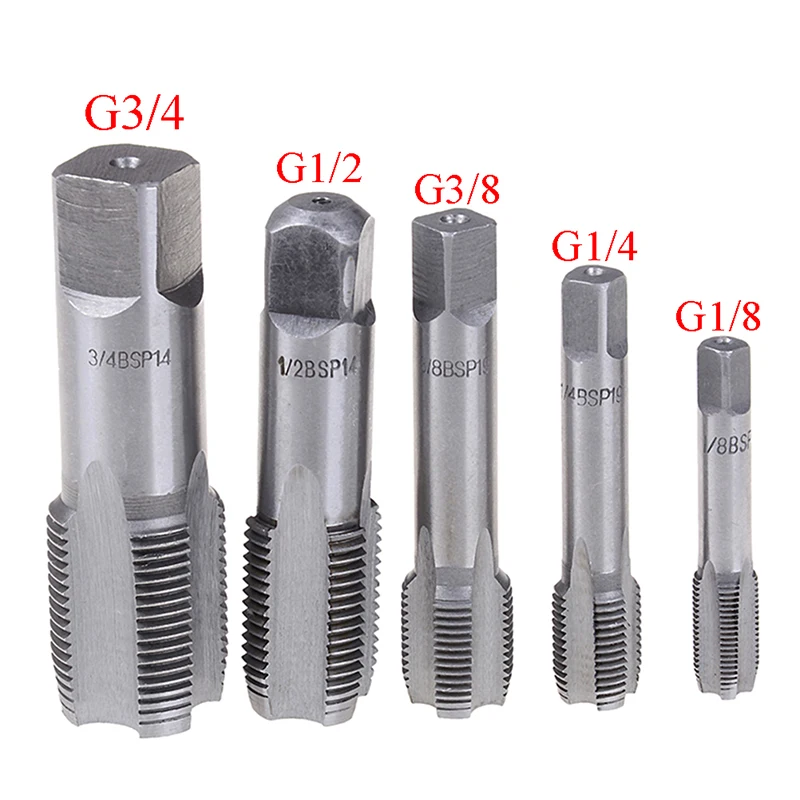

• Для трубной резьбы;
• Гаечный;
• Метрический;
• Машинный.

Первый образец – самый распространенный. И неудивительно, ведь именно его применяют, когда необходимо выполнение трубной резьбы, в том числе и для бытовых целей.

Любое резьбовое соединение в сантехнике выполняется метчиками для трубной обработки. Конечно, если вас интересует именно внутренняя резьба, в противном случае задействуют инструменты для формирования наружной резьбы – плашки.

Такой метчик формирует резьбу с увеличенным шагом и представлен в самом большом количестве разновидностей. На рынке встречаются решения в любом ценовом диапазоне.

Гаечный образец, как уже понятно из названия, нарезает резьбу на гайках, рабочих шайбах, зажимах и других подобных деталях.

Метрический применяется для нарезки резьбы с уплощенным срезом. Этот вид встречается преимущественно в промышленности или капитальном строительстве.

Машинный метчик подразумевает использование в качестве насадки для станка. У него улучшенная уникальная геометрия, более надежный сплав и множество других уникальных особенностей. Равно как и цена.

Процесс нарезки

Так как нарезать резьбу метчиком? Да очень просто. Вам необходимо выполнить всего несколько стандартных действий.

В первую очередь подбирают рабочий инструмент. Здесь ошибки быть не может. Четко определитесь с размерами, шагом резьбы, ее направлением. Затем приступайте к работе.

Этапы работы:

• Готовим инструмент к работе.
• Смазываем грани метчика.
• Нарезаем черновую резьбу.
• Меняем метчик на чистовой и выполняем чистовой проход.
• Проверяем качество резьбы.
• При необходимости повторяем четвертый шаг.

Сам процесс нарезки заключается во вращении метчика в определенном направлении. Если резьба правосторонняя, то вращаем вправо. После каждых 3-4 оборотов необходимо повернуть метчик в обратную сторону примерно на половину оборота, это улучшит качество резьбы.

Видео
В сюжете – Ручная нарезка резьбы в сквозном отверстии

В продолжение темы посмотрите также наш обзор Как сделать резьбу на трубе

Источник

https://santekhnik-moskva. blogspot.com/2019/06/Metchik-dlya-narezki-rezby.html

Сделай сам: знакомство с метчиками, плашками и резьбой

Консультации, техническое обслуживание и техника

Джесси Кросс

17 марта 2022 г.

Делиться

Кайл Смит

Поперечная резьба, поврежденная резьба, нужна новая резьба? Все три встречаются достаточно часто при работе над классическим автомобилем или мотоциклом. Внутренняя резьба нарезается с помощью метчиков, а наружная резьба — с помощью плашек, которые можно приобрести в наборах или по отдельности.

Резьбы бывают всех видов, включая метрические, имперские и даже некоторые особые варианты, такие как UNF (Unified Fine) и UNC (Unified Coarse). Еще более странными и редкими становятся конкретные типы, такие как BSW (British Standard Whitworth), с гайками и болтами, доступными только у специализированных поставщиков.

По этой причине иметь под рукой метчики и плашки для устранения проблем или нарезания резьбы, когда это необходимо, может быть невероятно полезным.

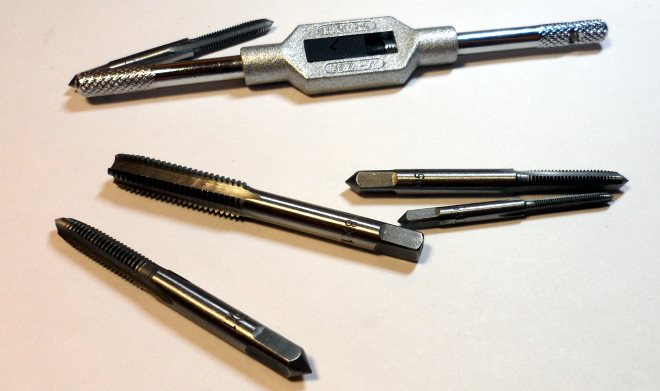

Две плашки разного размера для нарезания резьбы в прутках. Кайл Смит Два метчика 7/16″ уложены рядом. Это показывает разницу между обычным и мелким шагом резьбы. Кайл Смит

Резьбы различаются по шагу, который представляет собой расстояние между каждым отдельным витком резьбы. Вершина каждой нити называется гребнем, а впадина между ними — корнем. Наклонные стороны резьбы называются боковыми сторонами, а угол наклона боковых сторон варьируется от резьбы к резьбе. Даже если два разных типа резьбы имеют одинаковый шаг и диаметр, они могут быть несовместимы, поэтому набор резьбовых калибров полезен для идентификации существующей резьбы (они немного похожи на крошечные пильные полотна).

После того, как вы определились с типами резьбы, которые используются в вашем классическом инструменте, стоит купить набор метчиков и плашек, и это не должно обходиться в кругленькую сумму. Метчики и плашки достойного качества бывают двух основных типов: из углеродистой стали и из быстрорежущей стали (HSS). HSS являются самыми качественными и наименее подверженными износу, но они также дороги и больше подходят для периодического использования. Приличные инструменты из углеродистой стали в порядке.

Для разных метчиков требуются разные ключи, чтобы получить соответствующий рычаг. Кайл Смит

Нарезание резьбы с нуля должно выполняться поэтапно, сначала поверхностно, затем постепенно, пока не будет нарезана резьба на всю глубину. С наружной резьбой это достаточно просто, потому что плашки разделены и используются в гайковерте. Гаечный ключ обычно имеет три винта в круглом корпусе, два внешних пытаются сжать матрицу до меньшего диаметра, а винт в центре с заостренным концом пытается открыть ее. Жонглируя двумя способами, достаточно легко постепенно уменьшать диаметр штампа с каждым резом.

С метчиками регулировка невозможна. Таким образом, для каждого размера резьбы есть три метчика, конус (для начала резьбы), второй, который, как ни странно, используется второй, и, наконец, заглушка. Конус, как следует из названия, шлифуется в конус с небольшим количеством резьбы на заостренном конце и полной резьбой наверху. Это облегчает заправку нити прямо и помогает гарантировать, что нить обрезается по линии по мере продвижения нити.

После того, как резьба установлена, идея состоит в том, чтобы следовать за менее конусной секундой и заканчивать заглушкой, у которой достаточно тупой конец. Резьба в верхней части конуса и второго имеет полную глубину, поэтому, если отверстие с открытым концом, например, через металлическую пластину, то любое из первых двух часто может выполнить работу. Три этапа действительно вступают в игру, когда отверстие глухое — оно не проходит через материал полностью — и нить нужно обрезать до основания отверстия. Для этого необходима вилка.

Хорошо, хватит. Как это делается? Во-первых, может быть полезно немного рассказать о топографии потока, чтобы мы знали, что делаем. Наименьший диаметр, измеренный в основании резьбы, является вспомогательным диаметром. Наибольший диаметр, измеренный по гребням резьбы, является основным диаметром.

Первым шагом в создании резьбового отверстия является правильный выбор размера сверла. Кайл Смит Кайл Смит Кайл Смит Кайл Смит

При сверлении отверстий под резьбу в игру вступают два размера сверла. Один из них – размер сверла с зазором, сверлящий отверстие, достаточно большое для прохождения резьбы, а другой – размер сверла для нарезки резьбы, который немного больше, чем меньший диаметр. Таблицы с указанием размера метчика для каждой резьбы легко найти в Интернете или в печатном виде. Для нарезания наружной резьбы выберите плашку того же размера, что и стержень, например, 8-мм плашку для 8-мм стержня.

Чтобы нарезать внутреннюю резьбу, зажмите конус в воротке и капните на него несколько капель масла. Затем, удерживая заготовку в тисках, вставьте метчик в отверстие, убедившись, что оно квадратное, возьмите ключ обеими руками и осторожно нарежьте резьбу, поворачивая по часовой стрелке для нормальной правой резьбы. Сделайте несколько оборотов, затем отвинтите на пол-оборота, чтобы прочистить кран.

При нарезании резьбы в глухом отверстии время от времени вынимайте метчик и выдувайте стружку из отверстия. Продолжайте добавлять много смазочно-охлаждающей жидкости по мере продвижения, режьте медленно и стабильно и не поддавайтесь искушению продолжать ввинчивать метчик в резьбу, не отступая. Кран хрупкий, в неуклюжих руках может заклинить и сломаться. Вторым закончите резьбу и заткните, если нужно, прочистите отверстие, вкрутите в него что-нибудь, затем сядьте поудобнее и почувствуйте себя довольным.

Кайл Смит Кайл Смит Кайл Смит

Нарезание наружной резьбы с помощью штампа немного сложнее. Удостоверьтесь, что стержень, на который нарезается резьба, обрезан как можно более прямо, ровно напилен под углом 90 градусов к центральной линии стержня, затем слегка напилите небольшую фаску по краю, чтобы помочь матрице начать работу. Установите матрицу в ключ и обратите внимание, что сторона без надписей имеет небольшой конус к резьбовому отверстию. Эта сторона должна быть обращена к работе буквами вверх.

Затем очень осторожно возьмитесь за разводной ключ и, прилагая усилие, вращайте его одновременно, чтобы начать резку. Небольшое расширение на отверстии штампа в сочетании с такой же небольшой фаской, которую вы подпилили, помогает штампу кусаться. Снова сделайте пару оборотов, затем вернитесь на пол-оборота, как если бы вы постучали, и так далее. Продолжайте добавлять масло для резки и получайте удовольствие от работы в мастерской.

Виа Хагерти Великобритания

167 – Нарезание резьбы по дереву

Во время строительства моего верстака Split-Top Roubo (которое близится к завершению) я был удивлен, увидев планы Benchcrafted, предусматривающие многочисленные резьбы с резьбой. Вместо того, чтобы прикреплять различные компоненты ножных тисков с помощью винтов или болтов с гайками, они фактически рекомендуют нарезать резьбу в дереве! Я, конечно, понимал концепцию нарезания резьбы, но никогда не рассматривал возможность ее применения в деревообработке. После того, как я взял несколько метчиков и сам нарезал несколько, я стал новообращенным! Я могу только представить возможности в мире джиг-билдинга!

Перед тем, как научиться нарезать резьбу в дереве, я подумал, что было бы полезно рассмотреть другие типы механических креплений и понять, почему они не так хороши, как болт в резьбовом отверстии.

Гвозди

Гвозди — это, по сути, грубый способ скрепить вещи. Гвоздь вбивается в древесину, на всем протяжении расщепляя и сжимая волокна. Со временем естественные силы заставляют древесину вокруг гвоздя сжиматься еще больше, что в конечном итоге приводит к разрушению соединения.

Винты

Ступенькой выше гвоздя является винт. Когда вы вращаете шуруп в древесине, он втягивается и вкручивается в волокна. Винты хороши тем, что они съемные, но с годами нарезанная резьба становится все шире и шире, и винт со временем ослабевает.

Болты с резьбой

Это звезда нашего сегодняшнего шоу. После того, как резьба нарезана в древесине, вы можете снимать и заменять болт столько раз, сколько захотите, и это действительно не повреждает древесину. Это связано с тем, что размер резьбы болтов идеально подходит для резьбы, нарезанной в древесине. Так что это идеально подходит для приложений, где вам может потребоваться регулярно ослаблять и затягивать компоненты.

Нарезание резьбы

Все, что вам нужно, чтобы сделать резьбовое отверстие, это сверло и метчик. Сверло должно быть очень определенного размера, и вы обычно можете найти сверла и метчики в соответствующих наборах, таких как этот. Если вам нужна помощь в подборе болта, сверла и метчика, обратитесь к удобным таблицам на этой странице.

Вот как работает система. Сверло используется для создания отверстия идеального размера. Затем метчик вбивается в отверстие, срезая резьбу по пути вниз. Вы должны быть очень осторожны, чтобы не сорвать резьбу во время этой части процесса, но в плотной твердой древесине, такой как клен, у вас не должно возникнуть никаких проблем. Хотя у вас может возникнуть соблазн использовать для этого традиционный гаечный ключ с Т-образной рукояткой, я обнаружил, что гораздо проще использовать дрель на очень низкой скорости.
