Нержавеющая стальная труба с резьбой

Нержавеющая стальная труба с резьбой | Глобус Сталь

Главная

Полезные статьи

Нержавеющая стальная труба с резьбой

Нержавеющая труба с резьбой имеет свои преимущества перед изделиями, соединение которых требует использования дополнительных деталей. Как правило, трубы можно приобрести с уже нарезанной резьбой или нарезать ее на заказ на специальном станке. Однако часто это приходится делать вручную непосредственно на месте монтажа, что может доставить дополнительные неудобства, ведь нержавеющая сталь относится к числу прочных и твердых сплавов.

Что необходимо для нарезания резьбы?

Основными инструментами для нарезания наружной резьбы на металлической трубе являются трубный прижим, а также плашка и вороток. Чтобы нарезать внутреннюю резьбу, понадобится вороток и метчики.

Выбор подходящей плашки зависит от типа резьбы, которую необходимо нарезать. Вся информация содержится на торце плашки в виде клейма, каждый символ несет отдельную информацию. Так, например, буква «Л» в его тексте обозначает левостороннюю резьбу. Кроме того, важно обратить внимание на марку стали, из которой изготовлена плашка, если стальная труба изготовлена из нержавейки повышенной прочности. Обычно стальные трубы для систем водоснабжения и канализации имеют дюймовую цилиндрическую резьбу. Для работы с изделиями из нержавейки желательно использовать разрезные плашки нужного диаметра – они дают возможность нарезать резьбу со сбегом.

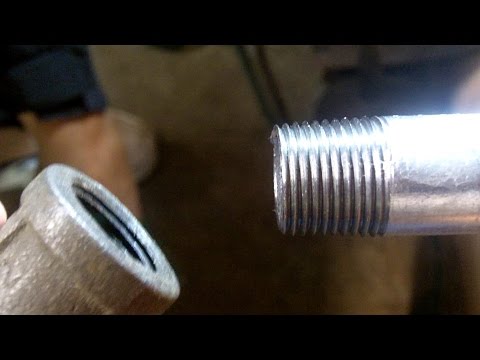

Наружная резьба

Наружная резьба на трубах из нержавеющей стали делается следующим образом:

труба вставляется в тиски и зажимается;
небольшая фаска снимается посредством напильника и смазывается машинным маслом;
подходящая плашка вставляется в плашкодержатель и зажимается с помощью закрепляющих винтов;
плашка подводится к трубе и с усилием (чтобы инструмент врезался в нержавейку) проворачивается пару раз по направлению резьбы;

врезавшаяся в сталь плашка вращается три оборота вперед и пол-оборота в обратную сторону. Эти действия методично повторяются вплоть до получения нужной длины резьбы.

Проверить точность нарезанной на стальной трубе резьбы можно, навинтив на нее подходящую гайку.

Важно! В течение всего процесса нарезания резьбы труба должна находиться строго перпендикулярно по отношению к плоскости плашки, иначе произойдет перекос, и работа пойдет насмарку.

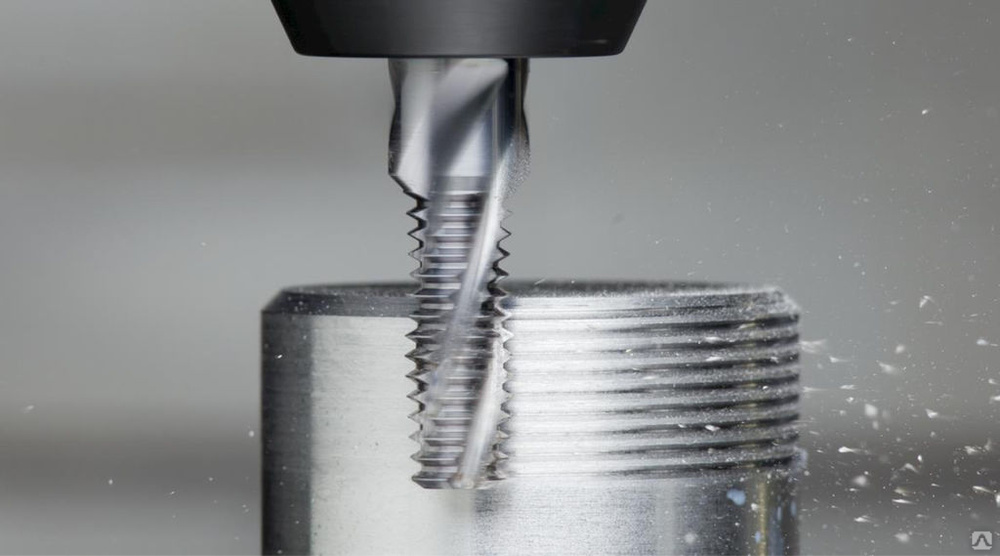

Внутренняя резьба

Нарезание резьбы с внутренней стороны труб из нержавеющего металла проводится с помощью чернового, среднего и чистового метчиков. Работа начинается с чернового инструмента, который предварительно смазывается машинным маслом и вводится в отверстие металлической трубы строго параллельно ее стенкам. Первый поворот выполняется до врезки метчика в сталь, затем с помощью воротка проводится три оборота вперед и половина оборота в обратную сторону. Аналогичным образом резьба на трубе из нержавейки нарезается с помощью среднего и чистового метчиков.

Стальная труба с резьбой получила широкое распространение в области монтажа систем водопровода, отопления и канализации.

Смотрите также:

Притопочный лист из нержавейки – функции и стоимость
Строительные материалы из нержавейки и их применение
Трубы сварные нержавеющие: базовые требования

Возврат к списку

Новости

➥Резьба из нержавеющей стали (полусгон-ниппель приварной)

Блог 31 июля, 202124 марта, 2022

Содержание

Резьба из нержавейки – это часть трубы, которая с одной стороны имеет наружную резьбу, а с другой изготовлена под сварку. Не рекомендуется экономить и нарезать резьбу самому, потому что очень часто в данном случае другие детали не закручиваются друг в друга. Лучше сразу покупать заводские красивые и качественные резьбы.

Если вам нужно подобрать резьбу под уже определенную деталь, то на ее корпусе можно посмотреть нужный диаметр, так как на заводах всегда их выжигают лазером, указывая еще и марку стали. Там размеры написаны в дюймах. Какой будет размер детали, такой же нужно покупать резьбовой фитинг. Если же размера на корпусе нет, тогда нужно измерить вручную с помощью штангель-циркуля, а в магазине консультант по этим данным подберет необходимый диаметр.

Резьбы производят из двух марок нержавеющей стали: AISI304 (пищевая нержавейка) и AISI316 (выдерживает более агрессивные среды – щелочи, кислоты). Они могут быть с конической или цилиндрической резьбой, это обязательно нужно уточнять при покупке. Подходят под все детали с внутренней резьбой, которые изготовлены по ГОСТу.

Ниппель приварной из нержавеющей стали: размеры

В наличии имеются резьбу от Ду 6 до Ду 100. Чуть ниже расположена таблица с размерным рядом. Там указана общая длина резьбы, толщина стенки, наружный диаметр изделия.

Ду	Резьба E, дюйм	D2, мм	D1, мм	Толщина стенки, мм	L, мм
6	1/8″	10,2	6,2	2	30
8	1/4″	13,5	8,9	2	30
10	3/8″	17,2	13. 2	2	30
15	1/2″	21,3	16.3	2.5	35
20	3/4″	26,9	21.9	2.5	40
25	1″	33.7	27.3	3.2	40
32	1 1/4″	42.4	36	3.2	50
40	1 1/2″	48.3	41.9	3.2	50
50	2″	60.3	53.1	3.6	50
65	2 1/2″	76.1	68.9	3.6	50
80	3″	88.1	80.9	4	50
100	4″	114,3	102,1	4	60

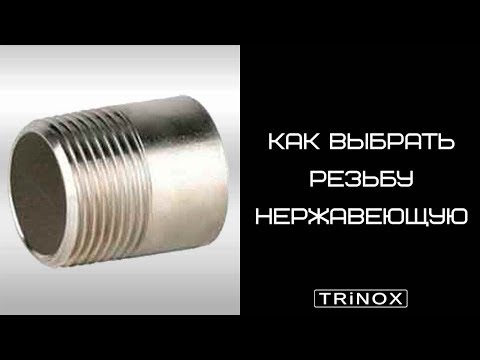

Ниппель приварной нержавеющий (полусгон): обзор

Нержавеющие ниппеля под сварку: видео

Где купить нержавеющие резьбы под сварку

Выбрать и купить ниппель приварной из нержавеющей стали AISI 304 по низкой цене вы можете в данном интернет магазине. В наличии имеются нержавеющие резьбы от 1/8″ до 4″. Отправка продукции осуществляется ежедневно Новой почтой во все населенные пункты Украины. Так как продукция отправляется из города Киев, то в большинстве случаев. вы получаете посылку уже на следующий день после оформления заказа. Цена на резьбу из нержавеющей стали указана уже с учетом НДС. За более детальной информацией обращайтесь к нашим консультантам по телефону или электронной почте.

Резьба короткая приварная нержавеющая: фото

Остались вопросы?
Звоните нам! +38 068 47 46 437
Пишите нам! [email protected]

Резьбовой стержень из нержавеющей стали – Форум банкоматов, оптики и DIY

#1 Рок

Размещено 23 сентября 2009 г. – 07:49

Можно ли нарезать резьбу на стержне из нержавеющей стали помимо использования токарного станка? Вчера я купил дешевый (сделано в Китае) набор метчиков и матриц. Предположительно метчики и плашки изготовлены из углеродистой стали. Я купил стержень 3/8″ Easy-to-machine SS (тип 303) у McMaster-Carr. Я попытался использовать матрицу 3/8″-24, и он даже не оставил царапины на стержне. Я использую неправильные размеры, должен ли я использовать более качественный набор штампов, или карбоновые штампы недостаточно прочны?

Наверх

#2 звездная капля

Размещено 23 сентября 2009 г. – 08:13

Хорошие инструменты для нарезания резьбы лучше дешевых. В долгосрочной перспективе вам может быть лучше купить стержень из нержавеющей стали с уже нарезанной резьбой. Накрученная нить будет прочнее, чем нарезанная нить (что вы пытаетесь сделать). Стальная деталь довольно быстро затвердевает и заедает (прилипает к инструменту), поэтому при нарезании резьбы следует использовать большое количество качественной смазки.
Если бы это был я, и это было бы меньше, чем сделка на сотню стержней, я бы взял резьбовой стержень и не стал бы делать это сам. Возможно, вы могли бы организовать возврат и обмен с поставщиком?

Наверх

#3 ДЭВИДГ

Размещено 23 сентября 2009 г. – 08:31

Что ты имеешь в виду, говоря, что он даже не поцарапал? Смерть не началась? Крайне важно, чтобы у вас был стержень правильного диаметра, 3/8 дюйма не означает, что внешний диаметр стержня составляет 0,375 дюйма. Если он больше, чем это, то будет трудно нарезать нить. Также вы должны напилить фаску вокруг конца стержня, чтобы облегчить запуск штампа. Матрицы имеют небольшую насадку на резьбу, поэтому вам нужно настоять стержень в отверстии большего диаметра в матрице.

Обязательно используйте смазочно-охлаждающую жидкость или масло, сделайте пару оборотов, затем зарезервируйте направление на 1/2 оборота или около того, чтобы удалить стружку.

– Дэйв

Наверх

#4 РоссСакетт

Размещено 23 сентября 2009 г. – 08:33

Чувак, я глубоко восхищаюсь твоим самодельным духом, но мой местный магазин Lowe’s Depot *продает* резьбовой стержень SS 3/8-24, и я ни за что не стал бы пытаться нарезать эти резьбы самостоятельно. Кажется, они никогда не выходят, даже когда я делаю это сам.

Наверх

#5 Ахернар

Размещено 23 сентября 2009 г. – 08:35

Нержавеющая сталь сваривать, обрабатывать, резать или нарезать резьбу не доставляет удовольствия. Если вы собираетесь нарезать этот материал, вы должны промыть область большим количеством масла для нарезки резьбы, чтобы смыть стружку и сохранить металл прохладным. В противном случае она затвердевает при воздействии тепла, а нержавеющая сталь тверже всех, кроме самых высокоуглеродистых сталей, особенно после нагревания. Я разрезал и расколол его ножовкой по длине, но это шло медленно. Я бы просто купил резьбовой стержень, и вы можете найти его в центрах снабжения крепежными изделиями, которые могут получить его для вас, если у них его нет в наличии. Росс прав, вы никогда не сможете нарезать резьбу так, как это может сделать правильно эксплуатируемый и обслуживаемый станок.

Тарас

Наверх

#6 Хоуи Глэттер

Размещено 23 сентября 2009 г. – 08:55 Сплав

303 — это нержавеющая сталь, которую легче всего обрабатывать, но даже 303 практически невозможно нарезать резьбой с помощью штампа. Его правильно нарезают за несколько проходов, каждый из которых углубляется. Чаще всего это делается на токарном станке. Насколько мне известно, метчики можно приобрести в наборах, каждый из которых режет больше, но не умирает.

Было бы лучше приобрести стержень с уже нарезанной резьбой, если вы можете найти его с нужным вам размером резьбы. Другой вариант — срезать головку болта.
В ответах, которые вы получили, содержится некоторая дезинформация. Вы можете изучить различные свойства различных нержавеющих сплавов в Интернете.

Наверх

#7 Рок

Размещено 23 сентября 2009 г. – 09:06

Стержень, который я пытаюсь создать, не продет насквозь, поэтому я пытаюсь продеть определенное количество резьбы.

Наверх

#8 Хоуи Глэттер

Размещено 23 сентября 2009 г. – 09:46

>Стержень, который я пытаюсь создать, не имеет резьбы до конца. .

Более длинные болты также производятся в версиях с частичной резьбой, где часть, ближайшая к головке, не имеет резьбы. Возможно, вы сможете вырезать то, что вам нужно, из одного из них.

>”Займись жизнью или займись смертью” –
>Побег из Шоушенка (1994)

«Он не занят рождением, он занят умиранием» — От: Все в порядке, Ма (я только плачу), Боб Дилан (1964)

Наверх

#9 Рок

Размещено 23 сентября 2009 г. – 10:06

Мне нужен стержень (не болт), и его нужно нарезать неравномерно с двух противоположных концов и оставить без резьбы посередине.

Наверх

#10 TxStars

Размещено 23 сентября 2009 г. – 10:13

Если вы ищете шпильки, вы можете найти то, что вам нужно.
http://www.smallpart…MAF&pf_rd_t=101

Наверх

#11 Кэри

Размещено 23 сентября 2009 г. – 10:47

304 Нержавеющая сталь – это самое интересное в обработке… Мне это нравится, и мне нравится конечный продукт!!!

Хитрость при выполнении любых операций механической обработки заключается в том, чтобы понимать детали…. детали…. детали!!!

Для резьбы класса 2A 3/8″-24 наибольший диаметр должен быть в пределах от 0,3667″ до 0,3739″. Ваш стержень может быть немного большего размера, и плашка все равно его нарежет, но чем ближе, тем лучше и проще. запустите матрицу, чтобы убедиться, что конец хорошо скошен.Я сужаю свои резьбовые элементы так, чтобы диаметр фаски был меньше, чем меньший диаметр резьбы, а длина фаски отступала на 2-3 шага резьбы.

Как всегда, убедитесь, что ваша работа хорошо закреплена, у вас есть хорошая ручка для штампа, и убедитесь, что вы всегда ставите штамп (или метчик) прямо. С SS рекомендуется использовать темное масло для резки хорошего качества, такое как LPS или специальную смазку (у нас есть такая штука, которую мы называем ослиными соплей).

Терпение и практика должны дать вам то, что вам нужно.

Наверх

#12 Рок

Размещено 23 сентября 2009 г. – 11:29

Кэри, есть ли способ сузить стержень без использования токарного станка?

Наверх

№13 Кэри

Размещено 23 сентября 2009 г. – 13:29

У вас есть настольная шлифовальная машина? В противном случае вы можете использовать напильник, но это потребует усилий, хотя и не невозможно.

Наверх

№14 Джон Ярош

Размещено 23 сентября 2009 г. – 15:21

Я купил дешевый (сделано в Китае) набор метчика и матрицы

Если вы настаиваете на попытке нарезать резьбу на стержне, приобретите высококачественную матрицу (покупайте только нужный размер).
SS — прочный материал, вам нужна острая и такая же прочная матрица.
http://is.gd/3BJN8
Это НЕ самый дорогой кубик, который я нашел, есть и более дорогие в этом размере.

Дешёвые метчики и плашки годятся только для нарезания существующей резьбы для очистки от мусора и стружки.

Убедитесь, что наружный диаметр стержня находится в пределах допустимых для резьбы. Стержень слишком большого размера, даже несколько тысячных, очень затруднит запуск и резку.

Снимите фаску на конце стержня.

Используйте смазочно-охлаждающую жидкость для нержавеющей стали

После 1/2 оборота выдвигайте матрицу назад, пока не почувствуете, что стружка ломается, затем продолжайте.
Надеюсь, у вас есть ключ для штампа.

Джон

Наверх

№15 полярно ориентированный

Размещено 23 сентября 2009 г. – 15:46

Сколько стержней нужно сделать?
Если вы хотите проехать 15 минут по Бульвару (Монтвейл) в это воскресенье, я могу выточить ваши концы до нужного диаметра и продеть их. Отправьте ПМ, если интересно.

Скотт

Наверх

№16 ПрестонЭ

Размещено 23 сентября 2009 г. – 18:57

Привет, Скала! Здесь много хороших отзывов, а еще одна возможность – использовать Split Die, чтобы вы могли открывать и медленно закрывать его по мере выполнения проходов…

Просто мысль.

С уважением,

Престон

Наверх

# 17 Марк Коуэн

Размещено 23 сентября 2009 г. – 22:07

Ответы хорошие – я достаточно “легко” нарезал полную резьбу .500″ из нержавеющей стали на тонкую машинную резьбу. Вам нужна фаска на конце; чтобы матрица начала работать прямо, я вставляю матрицу в высокое гнездо и использую ключ на 1/2 дюйма для поворота. С стержнем, НАДЕЖНО зажатым в трубных губках больших тисков (он ПЫТАЕТСЯ повернуться), вы должны отцентрировать матрицу и убедиться, что гнездо выровнено, а затем надавить, пока вы не начнете. Матрица была хорошей инструментальной сталью из автосервиса много лет назад — я бы НЕ стал экономить на этом — и для смазки масло 3-в-1 (вероятно, не идеальное, но оно работает — эй, «ослиные сопли» Кэри звучат правильно, я Я собираюсь попросить об этом при следующей возможности!).

Работа сильно нагревается, вам нужно сохранять прохладу и двигаться медленно, так как работа СС легко затвердевает. Результат, однако, достаточно хорош, так что дерзайте.

Опять же, я не думаю, что матрица из углеродистой стали и сталь SS подходят друг другу на небесах или где-то рядом, так как SS — это ад для режущих инструментов.

Лучший,
Марка

Наверх

# 18 Крейфордджон

Размещено 24 сентября 2009 г. – 00:44

вы можете купить стержень из нержавеющей стали с уже нарезанной резьбой в «Механической секции Электропочты» (зайдите в онлайн-режим и коснитесь этого, откроется их веб-сайт), длиной в один метр. Это в метрической системе, так как Европа и Великобритания перешли на SI, M8 близок к 5/16″, а M10 – 3/8″, вы также можете купить гайки из нержавеющей стали, а также метчики и плашки.

Наверх

# 19 грендель

Размещено 24 сентября 2009 г. – 02:26

Если вы не хотите, чтобы резьба была видна на стержне, не могли бы вы приобрести в модельном магазине несколько очень тонкостенных латунных трубок, чтобы закрыть резьбу? это не внесло бы большого вклада в общий диаметр и дало бы гладкий внешний вид.
Грендель

Наверх

#20 Рок

Размещено 24 сентября 2009 г. – 12:57

Скотт, спасибо за предложение. Я думаю, что у меня может быть обходной путь к тому, что я пытаюсь сделать. Если не получится, напишу вам в ПМ. И еще раз спасибо за предложение.

Наверх

# 21 CoreDump

Размещено 25 сентября 2009 г. – 04:50

Привет,

Я сделал несколько ступеней (как метчиков, так и штампов) из нержавеющей стали 431. Он тверже, чем 303/304/316, но не затвердевает, как они.
Проблем не было вообще. Но я использую высококачественные разъемные штампы из быстрорежущей стали и правильный диаметр для начала (от 70 до 80% от полного профиля). Также используйте хорошую режущую пасту и очень низкую скорость (мой токарный станок имеет двигатель с частотным приводом, менее 1 оборота в секунду с реверсом на лету).

Качественные плашки/метчики стоят дорого, но они того стоят.

Наверх

# 22 полярно ориентированный

Размещено 25 сентября 2009 г. – 06:10

Нет проблем. Дай мне знать.

Скотт

Наверх

# 23 дон клемент

Размещено 02 февраля 2011 г. – 15:21

Я вырезал ходовые винты из стержня из нержавеющей стали 303 на токарном станке. Например, вот фотография нарезания резьбы на 3-дюймовом стержне 5/16-24UN из нержавеющей стали 303, также обратите внимание, что при нарезании длинного тонкого стержня используется следующий упор:
http://i72.photobuck…/Followrest.jpg
Ходовой винт удерживается на конце передней бабки с помощью цанги 5/16 5C и поддерживается на противоположном конце с подвижным центром в просверленном по центру отверстии.
Резьба нарезается с помощью пластины Vardex 3ER24UN с полным покрытием из твердого сплава с покрытием VKX, установленной в держателе AL050-3 с наковальней YE3-1P, чтобы обеспечить надлежащий зазор для угла винтовой линии 2,660 °. Используется масло для нарезки резьбы Mobilmet Omega. Я использую составной суппорт для продвижения режущего инструмента под углом 29,5° для всех, кроме последних нескольких чистовых проходов, в которых режущий инструмент подается прямо с шагом 0,0005 дюйма с поперечным суппортом, так что инструмент режет на обоих концах. стороны равномерно Я получаю очень хорошую отделку с этой настройкой, а полная вставка обеспечивает идеальную форму резьбы и то, что наружный диаметр концентричен с PD.

Также я наткнулся на статью Альберта Дж. Ингаллса в журнале «Ученый-любитель» в журнале Scientific American за июнь 1952 года о «Вкладе любителя в новую управляющую машину» http://www.science-p…1952-06-fs. html
Вот некоторые выдержки из статьи:

«Высокоточный винт можно выточить только на токарном станке, потому что даже на самом лучшем токарном станке шестерни и ходовой винт менее точны, чем то, что мы собираемся сделать. После первой черновой обработки мы не можем заимствовать точность ни от какой машины; мы должны сгенерировать его каким-то примитивным (то есть простым) методом. Чтобы сделать «идеальный» винт (в механике «совершенный» означает «достаточно хороший») Генри А. Роуленд из Университета Джона Хопкинса изобрел метод настолько простой в принципе, но не в применении, что Робинзон Крузо мог бы сделать его с помощью железных ломов, металлолома, свинец и точильный камень, если бы Робинзону понадобился винт и он был механиком.
Метод Роуленда заключался в том, чтобы сделать гайку почти по длине винта из более мягкого металла, разрезать ее вдоль и снабдить половинки стяжными зажимами.”

Дон Клемент

Наверх

# 24 облакомагнит

Размещено 02 февраля 2011 г. – 17:09

Ричард – в соответствии с вашим ОП: ВСЕ стали являются «углеродистой сталью», поэтому заявление о вашем дешевом китайском штампе не имеет значения. Что вы знаете о высокоуглеродистой стали, предпочтительно о быстрорежущей стали – быстрорежущей стали, обычно называемой инструментальной сталью, такой как M2. 303 и 304 должны хорошо соединиться с одним, используя хорошее смазочно-охлаждающее масло. Как было предложено выше, убедитесь, что ваш стержень SS не слишком большой – даже полтысячной будет сложно. На самом деле хотелось бы, чтобы он был на несколько тысячных МЕНЬШЕ. Возможно, стоит приложить усилия, чтобы найти кого-нибудь с токарным станком и немного подпилить концы стержня, чтобы снять немного материала. Затем вы также можете напилить фаски хорошего размера, пока вы это делаете.

Наверх

# 25 Джон Ярош

Размещено 02 февраля 2011 г. – 19:58

Привет, ребята, этой теме исполнилось 18 месяцев.

Наверх

Нарезание резьбы на трубах из нержавеющей стали | Shaw из нержавеющей стали и сплава

Помимо стандартных ниппелей из нержавеющей стали, для труб сортамента 40 и более возможны специальные услуги по нарезке резьбы на трубах из нержавеющей стали. Для вашей работы может потребоваться определенная длина или комбинация резьбы, и мы можем удовлетворить ваши индивидуальные требования. Наш инструмент включает в себя матрицы для конуса трубы по национальному стандарту (NPT), а также конуса трубы по британскому стандарту (BSPT) для номинального размера трубы до 4 дюймов.

Shaw Stainless также производит жесткие трубы из нержавеющей стали 304 и 316 для агрессивных сред.

Обозначение трубной резьбы из нержавеющей стали

Шаг 1 – Определите, коническая или параллельная резьба трубы из нержавеющей стали. NPT/NPTF и BSPT имеют коническую резьбу, а UN/UNF и BSPP – параллельную. Metric Tapered и Metric Parallel говорят сами за себя. В некоторых случаях шаг 1 можно выполнить только путем визуального осмотра. Диаметр конической резьбы уменьшается ближе к концу фитинга, в то время как параллельная резьба сохраняет тот же диаметр от начала до конца. Если это не очевидно при взгляде на фитинг, используйте параллельные губки штангенциркуля для сравнения.

Шаг 2 – Определите высоту тона. Это можно расшифровать, используя для сравнения шагомер или точно измерив и рассчитав количество трубных витков на заданном расстоянии. Гораздо проще сравнивать резьбу на освещенном фоне с помощью шагомера. Поскольку некоторые шаги резьбы относительно одинаковы, рекомендуется попробовать несколько калибров, прежде чем решить, какой из них подходит лучше всего. Результат шага 2 еще больше сузит возможные формы резьбы, потому что большинство из них имеют отчетливый шаг. Обратитесь к колонке «Шаг 2» в Таблице 1 для возможных шагов.

Шаг 3 – Определите размер. Объединение результатов шагов 1 и 2 позволит определить – или в некоторых случаях поможет спрогнозировать – правильную процедуру для шага 3. Существует два метода определения размера резьбы трубы из нержавеющей стали – какой из них использовать, зависит от того, является ли резьба трубной. резьба (NPT/NPTF, BSPT, BSPP) или не является трубной резьбой (UN/UNF, метрическая параллельная, метрическая коническая). Имейте в виду, что коническая (как определено на шаге 1) не обязательно означает, что это трубная резьба (например, метрическая коническая). Аналогично, трубная резьба может быть параллельной (например, БСПП). Для трубной резьбы определите размер, сравнив его с профилем номинального размера, как показано на рисунке 1 (полезный совет — размеры труб до 2 дюймов можно определить, измерив фактический наружный диаметр, вычитая ¼ дюйма, а затем округляя- выключенный ). Для нетрубной резьбы фактический размер можно определить путем измерения наружного диаметра (наибольшего диаметра) штангенциркулем, как показано на рис. 2.

Шаг 4 – Обозначьте резьбу. Технически этот последний шаг не относится к идентификации трубной резьбы. Скорее, это метод обозначения типа резьбы в стандартном отраслевом формате для понимания другими. Примеры различных форматов показаны в столбце «Шаг 4» Таблицы 1. Они обычно имеют указание размера резьбы (будь то номинальный или фактический), тип и, в некоторых случаях, шаг. Специалисты по техническому обслуживанию и ремонту вашей компании могут использовать этот простой четырехэтапный процесс, чтобы свести к минимуму время простоя машины, избежать расходов на приобретение (и возврат) неподходящих деталей и помочь обеспечить безопасную и безаварийную рабочую среду.

Краткое изложение того, как идентифицировать потоки — Чтобы различать различные типы трубной резьбы, все, что вам нужно, это эта справочная таблица, штангенциркуль и калибр для трубной резьбы. Наиболее важным инструментом является резьбовой калибр (или шагомер). Этот инструмент, напоминающий зуб пилы, помогает определить шаг резьбы. Он имеет определенное количество зубцов на определенном расстоянии и (обычно) имеет соответствующую маркировку. Для метрической резьбы шагом считается расстояние в миллиметрах между каждой резьбой. Для всех других трубных резьб из нержавеющей стали шаг считается числом витков резьбы на дюйм.
