Как нарезать резьбу на трубе отопления и водоснабжения: инструменты для нарезки

Перед тем как нарезать резьбу на трубе слесарь или сантехник выполняет ряд операций, от которых зависит качество подобной работы.

И если вы хотите узнать секрет этого процесса, то просто прочитайте нашу статью. В ней содержится подробная инструкция, освоив которую, вы сможете нарезать резьбовые канавки и на внешней, и на внутренней поверхности трубы.

Содержание

1. Способы нарезания резьбы на трубе
2. Нарезка внешней резьбы вручную
3. Нарезка внешней резьбы механическим способом
4. Нарезка внутренней резьбы вручную
5. Нарезка внутренней резьбы механическим способом

Способы нарезания резьбы на трубе

Перед началом инструктажа мы предлагаем вам небольшой блок теоретической информации. Он связан со способами нарезки трубной резьбы.

Из всех  технологий нарезки резьбы, используемых в современном мире, наибольшим уважением в среде специалистов по трубопроводам пользуются следующие варианты реализации подобного процесса:

• Ручная нарезка с помощью метчика или плашки.
• Механическая нарезка, реализуемая с помощью специальных приспособлений или токарно-винторезных станков.

Ручная нарезка выполняется с помощью особых режущих инструментов – плашки (внешне похожа на шайбы с фигурным вырезом в центре) и метчика (он похож на сверло с зубчатыми краями).

Такая  нарезка используется только в аварийных случаях или при иных нестандартных ситуациях. Ведь пред тем как нарезать резьбу на трубе для отопления и водоснабжения мы должны получить доступ к торцу трубопровода. И если этот доступ затруднен, то никакого другого способа, кроме ручной нарезки, просто не существует.

Механический вариант предполагает возможность задействовать автоматические или полуавтоматические инструменты для нарезки резьбы на трубе. В этом случае вся операция проходит при минимальном участии человека, которому нужно лишь выставить параметры и включить инструмент.

Но хватит теории – давайте перейдем к практической стороне дела.

Нарезка внешней резьбы вручную

Нарезка внешней резьбы на трубе в полевых условиях реализуется с помощью плашки.

Причем сам процесс формирования резьбовой канавки выглядит следующим образом:

• Труба обрезается под прямым углом к плоскости внешней поверхности. Для этих целей можно использовать труборез или «болгарку».
• После обрезки торца  на трубу накручивают плашку. Причем в самом начале используют черновой инструмент, резцы которого лишь формируют профиль. Однако и для такого инструмента нужно чистое и хорошо смазанное пространство. Поэтому отведенную под нарезание резьбы поверхность очищают от краски и грязи.
• После чернового прохода на трубу одевают чистовую плашку, которую придется накручивать на резьбу с помощью плашкодержателя. Поэтому, для облегчения процесса нарезки, участок трубы обильно смазывается машинным маслом. Чистовая плашка накручивается то по, то против часовой стрелки. И такие манипуляции продолжаются до тех пор, пока не будет сформирована вся длина резьбового сгона.
• В самом конце нужно обязательно проверить результат ваших усилий. Для этого используют резьбовые муфты, которые просто накручиваются на трубу.

Нарезка внешней резьбы механическим способом

Нарезка внешней резьбы инструментальным способом предполагает совершенно иной порядок действий. Технологическая карта процесса, в данном случае, зависит от типа инструмента. Так, на токарном станке резьбу нарезают с помощью резьбового резца, который крепится в суппорте аппарата. И перед тем как на трубе нарезать резьбу (с внешней стороны) суппорт с резцом перемещают на край заготовки и задав высоту профиля с помощью поперечной подачи. После чего активируют продольную подачу, замкнув перемещение суппорта на винтовую направляющую. Шаг резьбы контролируется скоростью перемещения суппорта в продольном направлении. Причем продольная скорость  синхронизируется с частотой вращения патрона станка.

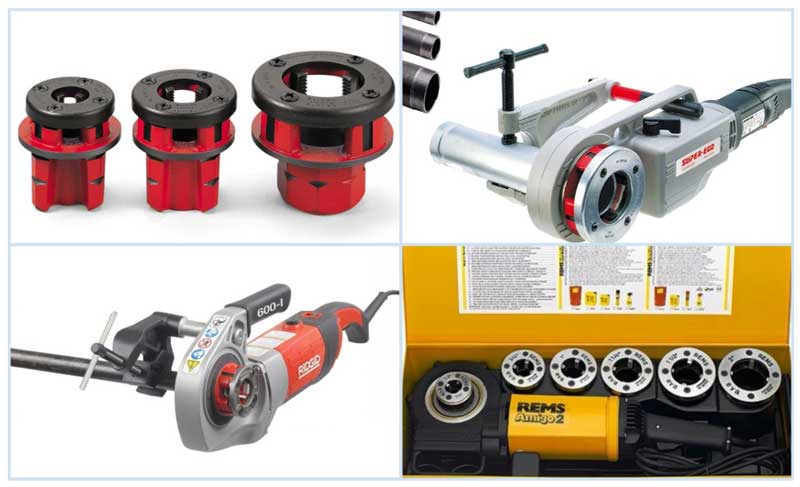

Нарезка резьбы на трубах с применением клуппа выглядит немного иначе. Этот инструмент позволяет подобраться к торцу трубы даже в полевых условиях. Ведь клупп это не что иное, как автоматизированный плашкодержатель, который вращает плашку с помощью электрического привода.

Ну а сам процесс нарезки клуппом выглядит следующим образом:

• Режущий инструмент – пластины с гребенчатым профилем на верхней грани – монтируются в головку клуппа. Причем с помощью одной, регулируемой головки можно нарезать несколько типоразмеров наружной резьбы.
• После монтажа пластин в отверстие головки клуппа вставляется труба, которую, в случае необходимости, обездвиживают, зажав тисками или гаечным ключом. Торец трубы нужно обрезать под прямым углом.
• После размещения трубы в клуппе инструмент запускают. И вращающаяся головка нарезает на неподвижной трубе резьбовую канавку.

Такой процесс гарантирует быструю и качественную нарезку резьбы. А малые размеры клуппа превращают его  в идеального помощника слесаря или сантехника.

Нарезка внутренней резьбы вручную

Нарезка внутренней резьбы на трубе в полевых условиях выполняется с помощью метчика.

Причем для нарезки внутренней резьбовой канавки нужно предпринять следующие действия:

• Трубу обрезают болгаркой и зачищают ее внутреннюю часть металлической щеткой.
• В торец трубы вливают немного масла и вставляют черновой метчик. На хвостовик метчика надевают вороток, вращая который мы продвигаем инструмент вглубь трубы, нарезая черновой профиль резьбовой канавки.
• После завершения нарезки чернового профиля все вышеописанные манипуляции проделывают с чистовым метчиком, не забывая смазывать внутренний сгон машинным маслом.

В итоге, вы получаете достаточно качественный резьбовой сгон, для создания которого вам придется приложить массу усилий.

Нарезка внутренней резьбы механическим способом

• В патрон дрели вставляется черновой метчик. Дрель переводится на пониженные обороты.
• Инструмент вставляется в обрезанный и смазанный торец обездвиженной трубы.
  Дрель включается плавным нажатием на клавишу пуска. Метчик ввинчивается в трубу.
• Извлечение метчика осуществляется с помощью реверса дрели.

Этот способ позволяет нарезать внутреннюю резьбу не только быстро, но и качественно. Причем дрель, в данном случае, выступает, как аналог клуппа.

Инструмент и оборудование для нарезки резьбы на трубах ROTHENBERGER

От дешевых к дорогимОт дорогих к дешевымАкцииПопулярныеРейтингНовинкиПо количеству просмотровПо названию (А-Я)

1 729грн

ЗАПРОСИТЬ СТОИМОСТЬ

Резьбонарезная головка SUPER-EGO BSPT D 3/4″ для электрических и ручных клуппов.

1 729грн

ЗАПРОСИТЬ СТОИМОСТЬ

Резьбонарезная головка SUPER-EGO BSPT D 1/2″ для электрических и ручных клуппов.

-5%

1 893грн

1 798грн

ЗАПРОСИТЬ СТОИМОСТЬ

-5%

2 470грн

2 347грн

ЗАПРОСИТЬ СТОИМОСТЬ

-5%

7 280грн

6 916грн

ЗАПРОСИТЬ СТОИМОСТЬ

-5%

8 995грн

8 545грн

ЗАПРОСИТЬ СТОИМОСТЬ

10 592грн

ЗАПРОСИТЬ СТОИМОСТЬ

Ручной резьбонарезной набор SUPER-EGO PROMO 1/2-3/4-1-1. 1/4 дюйма. Используется на стройплощадке при монтаже систем газо- и водоснабжения, отопления, в котлостроении и производстве.

-5%

13 235грн

12 573грн

ЗАПРОСИТЬ СТОИМОСТЬ

-5%

17 175грн

16 316грн

ЗАПРОСИТЬ СТОИМОСТЬ

22 073грн

ЗАПРОСИТЬ СТОИМОСТЬ

Ручной резьбонарезной набор SUPER-EGO Professional 1/2-3/4-1-1,1/4-1,1/2-2 дюйма. Используется на стройплощадке при монтаже систем газо- и водоснабжения, отопления, в котлостроении и производстве.

Хит

26 031грн

ЗАПРОСИТЬ СТОИМОСТЬ

Электрический клупп SUPER-EGO SUPERTRONIC 1250 1/2-3/4-1-1.1/4″. Электроклупп может использоваться на стройплощадке для проведения ремонтных и монтажных работ, и работ в ограниченном пространстве.

-5%

27 289грн

25 925грн

ЗАПРОСИТЬ СТОИМОСТЬ

-5%

33 180грн

31 521грн

ЗАПРОСИТЬ СТОИМОСТЬ

45 852грн

ЗАПРОСИТЬ СТОИМОСТЬ

Электрический клупп  SUPER-EGO SUPERTRONIC 2000 1/2 – 2″. Электроклупп может использоваться на стройплощадке для проведения ремонтных и монтажных работ, и работ в ограниченном пространстве.

-5%

50 610грн

48 080грн

ЗАПРОСИТЬ СТОИМОСТЬ

30 500грн

ЗАПРОСИТЬ СТОИМОСТЬ

Ручной инструмент для нарезания резьбы и снятия фаски

Ручной инструмент для нарезания резьбы и снятия фаски

12 изделий

Инструменты для нарезания резьбы и снятия фаски добавляют резьбу или скошенные кромки к концам труб, чтобы они образовывали плотные соединения с фитингами. Они обычно используются при установке новой трубы или замене поврежденных участков трубы.

• Наборы для нарезания резьбы с храповым механизмом

• Сменные резьбонарезные головки

• Сменные рукоятки для резьбонарезов

• Pipe Bevelers

• Replacement Blades for Pipe Bevelers

Ratcheting Pipe Threading Kits

Ratcheting Pipe Threading Kits, sorted by Compatible Pipe Size Range, ascending

Загрузка. ..

Сменные резьбонарезные головки

Сменные резьбонарезные головки, отсортированные по диапазону совместимых размеров труб, по возрастанию

Loading…

Replacement Handles for Threaders

Replacement Handles for Threaders, sorted by Application, ascending

Загрузка. ..

Кромкорезы для труб

Кромкорезы для труб, отсортированные по минимальному размеру трубы, по возрастанию

Загрузка …

Заменные лезвия.

Идет загрузка… Примечание. Информация о наличии товара предоставляется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Купить Резьбонарезные станки | Резьбонарезной станок

Что такое резьбонарезной станок?

Резьбонарезной станок используется для изготовления труб с наружной резьбой, а резьбонарезная головка содержит набор плашек, которые используются для нарезания резьбы на трубе. Количество плашек будет зависеть от размера нарезаемой трубы. Размер трубной резьбы зависит от внешнего диаметра трубы, а не внутреннего диаметра. Внутренний диаметр трубы обычно называют размером потока. Вот пример того, как это измерение представлено

1/4″-12 NPT

В этом примере внешний диаметр трубы будет 1/4″ и на трубе будет 12 резьб. Форма трубы – NPT, что означает американский стандарт трубной конической резьбы. Существует много форм трубной резьбы, и вот список наиболее часто используемых форм трубной резьбы.

Как это работает?

Резьбонарезной станок работает с использованием плашек с твердосплавными наконечниками, которые удерживаются головкой. Обычно они протягивают 4-6 футов трубы через 5-10 футов резьбовой трубы за один раз, в зависимости от используемого размера. Трубы обычно предназначены для работы с муфтами стандартного размера, которые могут иметь различную толщину или диаметр. Рабочий также может использовать два соединенных вместе станка для нарезания резьбы на трубах. Это делается с помощью двух машин, расположенных друг напротив друга, которые протягивают трубопровод через более длинный участок трубы большего размера.

Для начала заполните машину подходящим маслом для нарезания резьбы. Отрежьте трубу до нужной длины с помощью циркулярной пилы, которой можно разрезать трубу, а затем разверните внутреннюю часть трубы с помощью развертки для труб. Выберите правильный размер штампа и замените штамп в каретке станка. В целях безопасности всегда надевайте защитные перчатки при работе с трубами и режущим оборудованием. Вставьте трубу в резьбонарез и закрепите ее. Начните навинчивать трубу и, когда она будет завершена, ослабьте зажим, который фиксирует трубу, и снимите трубу с машины. Важно правильно обслуживать станок после нарезания резьбы, поэтому перед хранением убедитесь, что масло очищено, а металлическая стружка удалена.

Инструкции по нарезанию резьбы на трубе:

1. ✅ Расположите отрезки трубы в правильном порядке, установив муфту между каждым отрезком.

2. ✅ Полностью вставьте нитевдеватель в первую часть трубы, вытянув его с другой стороны, одновременно вращая регулируемую рукоятку по часовой стрелке, чтобы он втянулся сам в себя.

3. ✅ Нанесите резьбу с обеих сторон соединяемых деталей или хотя бы с «холодной» стороны каждой детали, как если бы это было стандартное резьбовое соединение.

4. ✅ Осторожно оттяните соединяемую трубу, чтобы резьба полностью погрузилась в материал и образовала прочное уплотнение. У большинства нитевдевателей есть глубиномер, который позволяет вам судить, насколько глубоко они вошли, не вытягивая их.

5. ✅ Протолкните нитевдеватель вперед, вращая ручку против часовой стрелки, и снимите ее с трубы.

6. ✅ Затем можно снять резьбонарезной инструмент и вставить резьбовой материал в следующий участок трубы. Продолжайте, пока все части, которые нужно объединить, не будут соединены.

Как работает ручной нитевдеватель?

Ручной резьбонарезной станок сначала отрезает конец трубы труборезом. Поместите трубу в тиски или подставку для удержания трубы и используйте труборез, чтобы получить чистый срез. Теперь, используя развертку для труб, разверните конец, чтобы удалить все заусенцы, образовавшиеся при разрезании трубы. Следующим шагом будет определить, какой размер матрицы подходит для трубы, которую вы нарезаете, и как только вы определите подходящий размер, наденьте головку на храповик. Поместите трубную направляющую на трубу и начните оказывать давление на резьбонарезную головку, перемещая рукоятку с усилием вниз с давлением сверху. Теперь нарезание резьбы началось, и вы можете продолжить нарезание резьбы, используя высококачественное масло для нарезания резьбы. Вращение в противоположном направлении удалит плашку с трубы, и ваша внешняя резьба должна быть завершена.

Как удалить сломанную трубу с резьбой

Если у вас сломана труба с резьбой, ее удаление может быть затруднено. Чтобы правильно удалить этот тип трубы, вам понадобится новая длина трубы с резьбой и экстрактор для труб. Экстракторы для труб используются для удаления сломанных частей резьбовых труб или труб из ПВХ путем сверления сломанной части и вытягивания старой трубы изнутри.

Как соединить две трубы с резьбой:

1. ✅Измерьте и отметьте точку на внешней стороне одной секции трубы с резьбой примерно в дюйме от того места, где вы хотите разместить новое соединение.

2. ✅Нанесите обильное количество поливинилхлоридного праймера на эту область внутри трубы, а также на обе стороны нового фитинга возле его отверстия.

3. ✅Осторожно вставьте резьбовой конец новой трубы в существующую линию, проталкивая его до отметки.

4. ✅Затяните гайку на охватываемой стороне трубы с помощью разводного ключа, создавая герметичное соединение с внутренней резьбой на другой стороне.

Общие типы трубной резьбы:

a. NPT: конусность трубы 9 по американскому стандарту0005

б. NPSC: Прямая соединительная труба американского стандарта

c. NPTR: коническая перила американского стандарта
