Основные варианты способов нарезать резьбу на трубах

При соединении труб может возникнуть необходимость нарезать на них резьбу. Сделать это можно при помощи самых разных инструментов, имеющих свои особенности.

Нарезка резьбы с помощью плашки

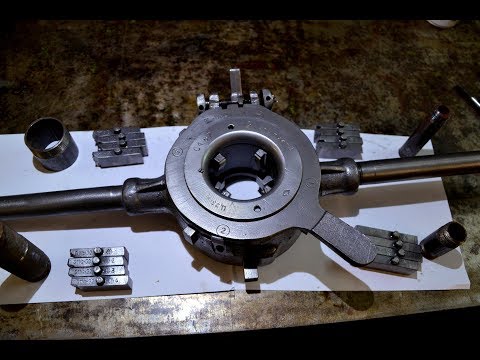

Перед тем, как нарезать резьбу на трубе плашкой, необходимо приготовить следующие инструменты:

• плашкодержатель,
• смазочный материал (кусочек сала, солидол или машинное масло),
• плашка,
• предназначенная для черновой резьбы,
• болгарка,
• плашка, предназначенная для чистовой резьбы.

Работы по нарезке резьбы плашкой производятся следующим образом:

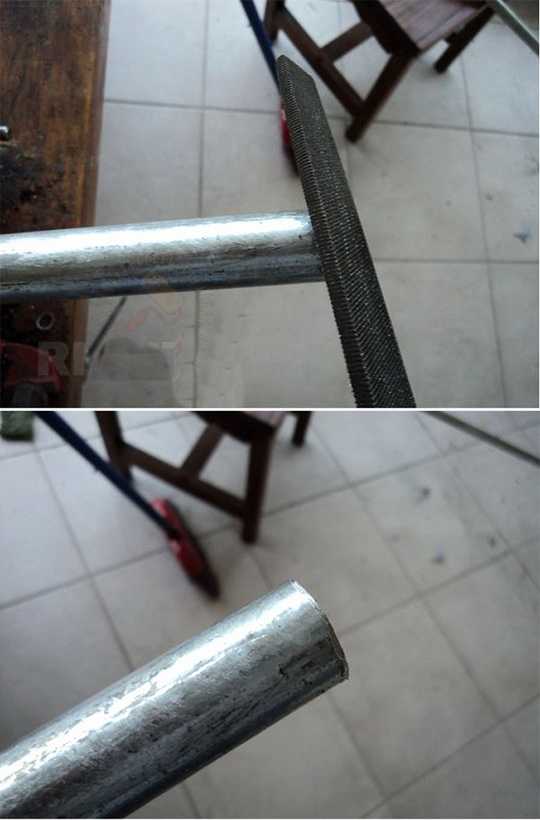

1. Прежде всего, требуется снять фаску на том конце трубы, где планируется делать резьбу.

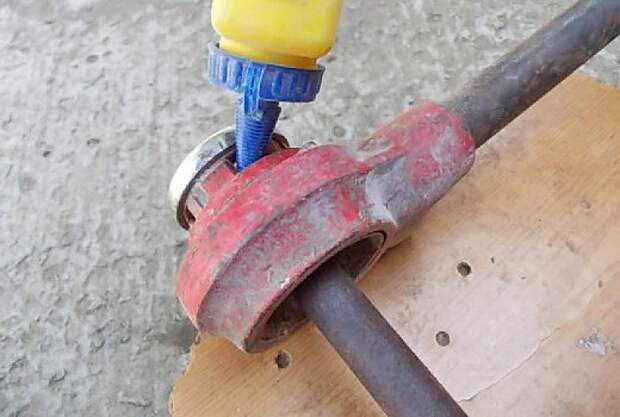

2. На то место, где будет находиться будущая резьба, наносится смазка. Смазкой также нужно намазать и зубья плашки.

3. Далее в плашкодержатель вставляется проходная плашка. Плашку нужно прижать к трубе настолько сильно, чтобы образовалось зацепление.

4. Чтобы сделать нарезку резьбы устройство нужно аккуратно вращать строго по часовой стрелке. Достаточно сделать всего пять оборотов.

Если при вращении плашки возникнет сопротивление, необходимо выполнить один оборот назад.

5. После того, как работа по нарезке резьбы помощью проходной плашки будет окончена, нужно использовать чистовую плашку. На нее также нужно нанести смазку. Работа чистовой плашкой осуществляется аналогичным образом.

Клупп для нарезки резьбы

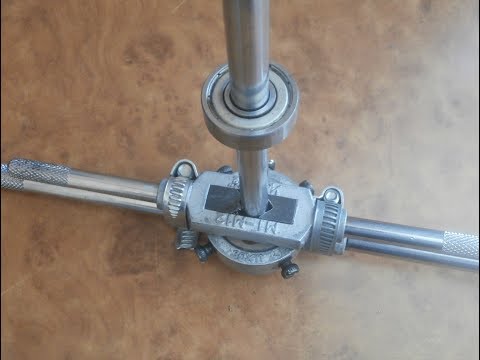

Нарезание резьбы на трубах клуппом осуществляется достаточно быстро по времени. Клупп отличается от плашки тем, что в нем отсутствуют дорогостоящие части. Чтобы обеспечить более качественную нарезку резьбы на трубах нужно использовать клупп вместе с оснасткой. Использовать клуб стоит следующим образом:

1. Сначала нужно вставить трещотку в крепление клуппа. Клупп прикрепляется к трещотке при помощи специальной защелки.

2. После этого клупп нужно перевернуть и вставить тот конец трубы, на котором нужно сделать резьбу, в отверстие.

3. Трещотка крутится при нарезке трубы по часовой стрелке. Важно делать это спокойными неторопливыми движениями.

Трещотку можно заменить самым обыкновенным газовым ключом.

Чтобы нарезать резьбу на водопроводной трубе ее нужно обязательно смазать солидолом, веретенкой или же соляркой. Только в этом случае резьба не будет иметь задиров. В процессе нарезки резьбы водопроводную трубу обязательно нужно поддерживать при помощи газового ключа. Это необходимо для компенсации усилия, образующегося при вращении клуппа.

Как выбрать клупп

Такой нарезчик резьбы как клупп выпускается в двух видах:

1. Электрический. Данный клупп представляет собой профессиональный инструмент, использующийся для быстрой нарезки резьбы на трубах практически любого диаметра. Вся работа в данном случае производится механическим электроприводом.

2. Ручной. Такие клуппы обладают небольшим весом и размером. За ними просто ухаживать. Ручные клуппы способны справляться только с небольшим объемом работ.

При выборе клуппа нужно учитывать то, что ручной вариант данного инструмента может использоваться в любых погодных условиях. Для работы ручного клуппа не требуется электричество. Электрический клупп же может справляться с большими объемами работы.

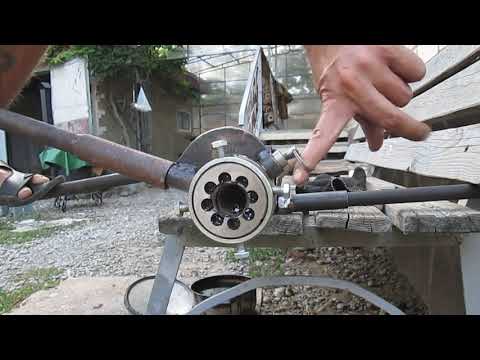

Видео про особенности нарезки резьбы на трубе ¾ (20) вручную:

Нарезка резьбы метчиком и плашкой

В процессе постройки радиоуправляемых моделей, особенно кораблей, практически всегда приходится нарезать резьбу, так как используется довольно большое количество разъемных соединений.

Сегодня хочу рассказать и показать, на примерах, как это делается. Для начала надо сказать, что резьба бывает правая и левая, имеет диаметр и шаг, у правой винтовая линия поднимается против часовой стрелки, а у левой по часовой стрелке. Из этого следует, что название соответствует направлению закручивания изделия. Метрическая резьба обозначается буквой «М», затем идет цифра, указывающая ee диаметр, а значение после знака «x» указывает шаг, если он не указан, то подразумевается основной шаг, который является предпочтительным для каждого диаметра.

Если необходимо нарезать резьбу в отверстии, то для выполнения этих работ используется метчики.

Они бывают универсальными или комплектными, которые представляют комплект из двух или трех инструментов, которыми работают поочередно: сначала — черновым, а затем –  чистовым.

Универсальным метчиком вся работа выполняется за один проход. Предварительно, в месте, где необходимо выполнить внутреннюю нарезку сверлится отверстие. Его диаметр выбирается согласно таблице.

Если отверстие просверлить больше, то соединение не будет иметь полного профиля и получится не качественным. Если диаметр  взять меньше, то ход метчика будет затруднен и это может привести к его заклиниванию и поломке, особенно в твердых материалах. После сверления квадратный хвостовик  надежно закрепляется в воротке и хорошо смазав, например, солидолом вставляется в отверстие. Затем, плавно вращая вороток, делая два оборота вперед и пол-оборота назад, производится нарезка. Через каждые 4-5 оборотов метчик вынимается, с него удаляется стружка, и после смазки действия повторяются.

Иногда требуется восстановить или нарезать резьбу на стержне, шпильке, болте или валу.  Для этого используется плашка. В отличие от нарезки в отверстии, на стержне вся работа делается в один проход.

Один конец стержня хорошо фиксируется, например, в тисках. На второй в виде конуса и хорошо смазанный, можно солидолом, устанавливается плашка, зажатая в вороток. Затем плавными движениями вращается вороток, причем, после каждых пол-оборота желательно немного повернуть инструмент назад, для удаления стружки. Хорошая смазка обеспечивает легкость хода и предотвращение преждевременного затупления рабочих поверхностей инструмента.

Для нарезки резьбы на валах используется вот такая «приспособа».

Она работает как направляющая, так как точно установить плашку, даже на конус, и нарезать резьбу строго по центру довольно сложно. В тонкой части «приспособы» просверлено отверстие диаметром вала, в нашем случае 2 мм. В толстой части закрепляется инструмент под М2. При работе, тонкая часть надевается на вал и далее производится нарезка. Эта направляющая позволяет двигаться плашке строго по центру вала.  Делается такая деталь, на токарном станке, индивидуально под каждое сечение вала.

Серия контроля качества резьбы

: Трубная резьба

Трубная резьба производится во многих формах, но наиболее распространенными типами являются прямая и коническая резьба. Прямая трубная резьба калибруется с помощью процессов «ПРОХОДИТ» и «НЕ ПРОХОДИТ», как и обычная резьба, но для конической трубной резьбы требуется совершенно другой метод контроля: серия из одной-трех проверок «L». В этом видео мы расскажем, как измерять три типа американской конической трубной резьбы: NPT, что означает National Pipe Taper, и NPTF, что означает National Pipe Taper Fuel и относится к классу 1 и классу 2.

При плотной сборке резьба NPT оставляет пустоты в основании и на вершине резьбы, которые необходимо заполнить герметизирующим составом при сборке, чтобы избежать спиральной утечки. NPTF, также известная как американская трубная резьба Dryseal, разработана таким образом, чтобы не оставлять пустот и, следовательно, не требует герметика.

Для всех трех типов конической резьбы калибр L-1 является первой обязательной проверкой. Этот датчик проверяет длину затяжки вручную, которая обычно включает первые 4–5 витков резьбы. Для внутренней резьбы калибр L-1 будет представлять собой калибр-пробку с выемкой, отшлифованной сбоку для базовой поверхности. Для наружной резьбы калибр L-1 будет калибром-кольцом, где плоская поверхность калибра выступает в качестве эталона. Сторона калибра с маркировкой обращена к концу резьбы. Поверхность детали, где начинается трубная резьба, используется в качестве точки отсчета для всех измерений.

Каждый тип конической резьбы требует различного использования калибра L-1.

Для резьбы NPT требуется только одно испытание. Навинтите калибр L-1 на коническую резьбу или вставьте ее до упора от руки. Когда калибр останавливается, насечка на калибре-пробке или плоскость калибра-кольца должна находиться в пределах плюс-минус одного оборота от входной поверхности резьбы.

Резьба класса 1 NPTF требует такой же проверки с одним существенным отличием: вам необходимо знать расстояние от поверхности резьбы до эталонной выемки в калибре-пробке или до поверхности калибра-кольца, чтобы выполнить следующую проверку в серии.

В нашем примере калибр L-1 находится на ½ оборота ниже поверхности резьбы, что при измерении составляет 0,036 дюйма.

NPTF Класс 2 резьба третья ступень. Вы должны определить, находится ли поток в минимальном, базовом или максимальном состоянии. Это немного отличается для внутренних и внешних потоков.

Для наружной резьбы, если поверхность калибра-кольца L-1 находится в пределах 1/3 оборота выше или ниже поверхности резьбы, то резьба находится в основном состоянии. Если поверхность калибра-кольца Л-1 выше поверхности резьбы более чем на 1/3 оборота, то резьба находится в максимальном состоянии. Если поверхность калибра Л-1 ниже торца резьбы более чем на 1/3 оборота, то резьба находится в минимальном состоянии.

Для внутренней резьбы условия обратные. Если насечка на калибре-пробке Л-1 выше торца резьбы более чем на 1/3 оборота, то резьба находится в минимальном состоянии. Если насечка находится более чем на 1/3 оборота ниже поверхности резьбы, то резьба находится в максимальном состоянии.

В нашем примере калибр L-1 находится на ½ оборота ниже поверхности резьбы, что ставит его в минимальное состояние.

Оба класса резьбы NPTF требуют использования калибра L-2 для наружной резьбы или калибра L-3 для внутренней резьбы. Манометры L-2 и L-3 проверяют длину тугого зацепления ключа, которая обычно проверяет 5 ^-й -й, 6-й ^-й -й и 7-й ^-й -й потоки. Эти калибры похожи на свои аналоги калибра L-1, но они предназначены для проверки конусности резьбы.

Датчики L-2 и L-3 используются аналогично датчику L-1. Ввинтите датчик в резьбу или навинтите ее до плотного прилегания вручную. Чтобы пройти это испытание, поверхность калибра L-3 или выемка калибра L-2 должны находиться в пределах плюс-минус пол-оборота от положения L-1. Это последняя проверка, необходимая для резьб NPTF класса 1.

В нашем примере датчик Л-2 находится в зоне прохода, определяемой положением датчика Л-1.

Для резьбы класса 2 NPTF требуется третий калибр в серии: 6-шаговый калибр, также известный как калибр для усечения вершины и корня или калибр для проверки вершины. Этот калибр не имеет резьбы, а представляет собой конический плоский калибр с шестью ступенями, врезанными в него. Этот калибр просто вставляется в отверстие или поверх внешней резьбы, не поворачиваясь, так как резьбы нет.

Шесть ступеней помечены тремя парами, обозначающими верхний и нижний пределы для каждого из трех условий, определенных с помощью прибора L-1: минимальное, базовое или максимальное. Если резьба находится в максимальном состоянии, поверхность резьбы должна находиться между двумя ступенями, помеченными «MX» и «MXT». Если резьба находится в базовом состоянии, поверхность резьбы должна находиться между двумя ступенями, обозначенными «B» и «BT». Наконец, если резьба находится в минимальном состоянии, поверхность резьбы должна находиться между двумя ступенями, помеченными «MN» и «MNT».

В нашем примере мы определили, что поток находится в минимальном состоянии в нашей проверке L-1. Поверхность резьбы находится между ступенями «MN» и «MNT» 6-ступенчатого калибра и прошла испытание.

Остались вопросы по калибровке трубной резьбы? Свяжитесь с одним из инженеров по приложениям New Vista сегодня для получения квалифицированной помощи и узнайте, сколько времени и денег New Vista Systems может сэкономить вам.

9 простых шагов для нарезания резьбы на трубе

Нарезание резьбы на трубе является неотъемлемой частью любой установки. Независимо от того, являетесь ли вы домовладельцем, небольшой компанией или профессиональным сантехником, последнее, что вам нужно, — это тратить время на ошибки в процессе. Когда вам нужно нарезать трубу, вы хотите, чтобы это было сделано быстро и легко.

Также важно, чтобы работа была выполнена правильно, так как от этого зависит целостность вашей водопроводной системы. Одна маленькая течь и придется все переделывать.

Чтобы помочь вам избежать этих ошибок, вот руководство по успешной нарезке труб.

Зачем нужны трубы с резьбой?

Труба с резьбой — это труба с резьбой на одном конце, позволяющая ввинчиваться в фитинг или другую часть трубы с резьбой. Это обеспечивает большую гибкость в способах соединения труб, что особенно полезно при соединении труб разного размера.

Резьба на резьбовых трубах обычно изготавливается из латуни или нержавеющей стали, что позволяет им быть достаточно прочными для длительного использования, а также легко прорезаться с помощью основных инструментов, таких как гаечные ключи или плоскогубцы.

Нарезание резьбы на трубу является необходимым этапом в процессе сантехнических работ. Он позволяет соединить один конец трубы с другим и обеспечивает герметичность соединения. Когда вы навинчиваете трубу, вы ввинчиваете резьбу друг в друга и создаете зону, из которой вода не может выйти. Это означает, что резьба будет защищена от эрозии и ржавчины, поэтому прослужит дольше.

Это особенно важно, если у вас есть большая и сложная водопроводная система, которую необходимо подключить в нескольких местах. Если ваши трубы имеют неправильную резьбу, вы можете столкнуться с утечками или другими проблемами, которые могут нанести серьезный ущерб вашему дому.

Стандартные типы трубной резьбы:

– Резьба NPS или NPT (американский национальный стандарт)

– MIP или FIP (внутренняя или наружная резьба):

– NPT BSP(T) или BSP(S) (британский стандарт) труба коническая или прямая)

Необходимые инструменты

• Трубный ключ (или трубная головка)
• Труборез
• Трубная резьба
• Ключ подходящего размера
• Молоток или молоток
• Перчатки
• Защитные очки

Как нарезать трубу?

1. Подготовьте трубы

Во-первых, с какими трубами вы работаете? Вы захотите выбрать между вариантами стальной трубы и медной трубы. Стальные трубы прочнее медных, но с ними сложнее работать, потому что они менее податливы, чем медь. С другой стороны, медные трубы легче согнуть, но они не такие прочные, как стальные.

Уберите весь мусор вокруг труб и любые другие препятствия на их пути. Всегда полезно надевать защитное снаряжение при работе с трубами, потому что они могут быть острыми и легко ломаться при неправильном обращении.

2. Закрепите трубы

Прежде всего: закрепите трубу в тисках. Если его ширина меньше дюйма или больше, вы можете использовать губки тисков в качестве зажима. Вы также можете использовать хомуты, если они достаточно длинные, чтобы дотянуться до края трубы, не задев ничего другого.

Если у вашей визы две бранши вместо одной, установите обе бранши по обе стороны от трубы и затяните их одновременно, пока они не станут достаточно тугими, чтобы надежно удерживать трубу на месте без какого-либо пространства для движения.

3. При необходимости отрежьте и разверните трубу

Если вы делаете трубу другой длины, вам нужно отрезать часть металла или ПВХ, которая не требуется для вашего проекта, чтобы она правильно подошла к имеющейся трубе. кусок трубы. Если вы идете короче, чем то, что уже есть, просто рассверливайте металл до тех пор, пока он не будет плотно прилегать к существующей трубе с плотным уплотнением.

Затем закрепите его несколькими витками эластичного шнура или веревки вокруг обеих сторон каждого конца трубы, чтобы они не слишком сильно двигались, когда вы будете затягивать их позже во время установки.

4. Найдите правильный размер трубной резьбы

Выберите головку в зависимости от диаметра трубы. Размер обычно написан на головке. Если вы не уверены, какой размер резьбонарезной головки вам понадобится, обратитесь за помощью к инструкциям производителя или поставщика. Многие компании продают аксессуары, которые помогут вам определить правильный размер резьбонарезной головки для вашего применения.

Например, если ваше резьбонарезное оборудование имеет отверстие ½” (13 мм) на одном конце и отверстие ¾” (19 мм) на другом конце, то для этой цели подойдет любой кусок ¾” (19 мм) или больше.

5. Разместите трубы

Прежде чем начать, смажьте конец трубы резьбовым маслом. Это поможет предотвратить любое нежелательное трение при повороте гаечного ключа или штампа. Поместите головку на конец трубы, а затем расположите ее так, чтобы она находилась как можно ближе к центру своей оси (другими словами, не наклонялась).

Нажмите на ручку штампа, чтобы отломить маленькие кусочки с обоих концов трубы, пока они не станут достаточно длинными, чтобы пройти через отверстие диаметром не менее одного дюйма.

6. Начните резать

Нажмите на ручку штампа, чтобы отломить небольшие кусочки с обоих концов трубы, пока они не станут достаточно длинными, чтобы пройти через отверстие диаметром не менее одного дюйма. Как только это произойдет, включите питание вашей машины, а затем поверните рукоятку, прилагая давление по часовой стрелке, чтобы начать прорезать саму стенку трубы.

Когда вы будете готовы приступить к нарезанию резьбы на трубе, убедитесь, что матрица смазана маслом, а затем крутите рукоятку до тех пор, пока все ее зубья не войдут в заготовку. Проведите каплей масла по центру каждого зуба тряпкой или тканью. Это поможет уменьшить трение между матрицей и трубой, когда она прорезает ее.

Держите рукоятку с храповым механизмом до тех пор, пока резьбонарезной инструмент не прорежется. Это гарантирует, что каждая поверхность вашей резьбонарезной головки будет покрыта, так что ни одна ее часть не останется неповрежденной, когда вы попытаетесь нарезать трубу позже по линии!

7. Поверните его по часовой стрелке

Продолжайте поворачивать рукоятку до тех пор, пока весь набор зубьев резьбонарезной головки не коснется трубы. Когда рукоятка окажется примерно на 3/4 назад, поверните ее по часовой стрелке. Поверните его по часовой стрелке, используя для этого вес своего тела. Когда все зубья резьбонарезной головки обернутся вокруг трубы, вся резьба будет разорвана.

Если открытые зубья резьбонарезной головки испытывают большее сопротивление при резке, добавьте больше масла для нарезания резьбы или смазки в эту область.

8. Переключите вращение

Снимите рукоятку с резьбы, повернув ее в противоположном направлении. Чтобы отсоединить зубья резьбонарезной головки от резьбы, поверните ее против часовой стрелки до упора, а затем поверните обратно.

Резьбовую головку можно легко снять с конца трубы после полного откручивания болтов.

9. Герметизация труб

Самая важная часть нарезания резьбы — герметизация соединений. Это предотвращает утечки и гарантирует, что ваши трубы должным образом защищены от коррозии с течением времени. Для этого вы можете использовать тефлоновую ленту или герметик для труб, или, если вы хотите сделать уплотнение более надежным, вы также можете использовать жидкий резьбовой герметик вместо тефлоновой ленты.
