Нарезка внутренней и наружной резьбы своими руками

Резьбовое соединение — один из наиболее распространённых способов крепления различных деталей. Сегодня существует множество разновидностей болтов, гаек, винтов и т.п., но иногда бывают ситуации, при которых требуется самостоятельно нарезать резьбу, например, в сделанном в металле отверстии или на металлической трубе водопровода. Для этого существует несколько инструментов и способов нарезки резьбы, давайте их рассмотрим.

Содержание:
1. Виды резьбы.
2. Ликбез: что нужно знать при нарезании резьбы вручную.
3. Как нарезать наружную резьбу при помощи плашки.
3.1 Принцип нарезки резьбы плашкой.
3.3 Нарезаем резьбу плашкой своими руками (видео).
4. Нарезка внутренней резьбы метчиком.
4.1 Ручная нарезка внутренней резьбы метчиком (видео).
5. Нарезка резьбы на металлической трубе своими руками.
5.1 Нарезка наружной резьбы на трубе плашкой (клуппом).
5.2 Что такое клупп и как им пользоваться (видео).
5.3 Нарезка внутренней резьбы на трубе метчиком.

Виды резьбы

Резьба бывает:

  • Метрическая
  • Дюймовая
  • Трубная дюймовая

Чем они отличаются видно на картинке ниже, стоит отметить лишь одно, что в основном применяется метрическая резьба.

Виды резьбы

Так же различается правая и левая резьба.

Ликбез: что нужно знать при нарезании резьбы вручную

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

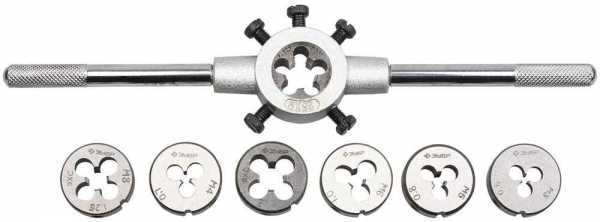

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

Принцип нарезки резьбы плашкой

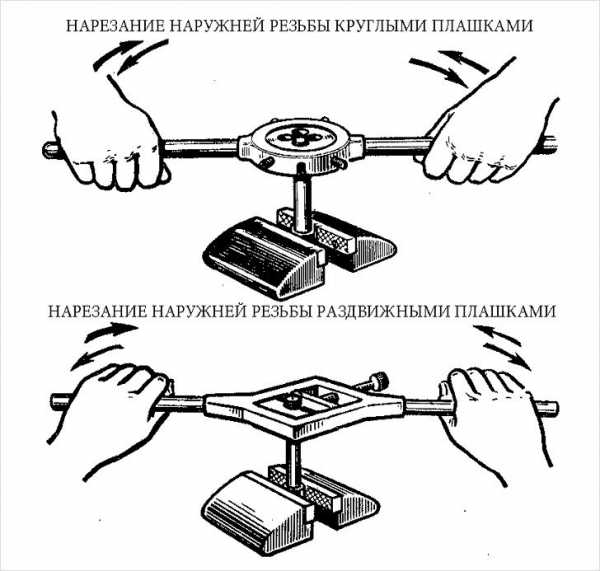

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

  1. Сначала делают 2-3 оборота.
  2. Потом пол оборота назад для удаления стружки.
  3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
  4. И т.д.

Резьба проверяется гайкой или калибр-кольцом. Гайки для вашей резьбы можно прикупить здесь → https://rus-metiz.com/categories/gaiki (РусМетиз).

Калибр-кольцо

Нарезаем резьбу плашкой своими руками (видео)

Нарезка внутренней резьбы метчиком

Метчиком нарезают внутреннюю резьбу в предварительно просверленном отверстии. Отверстие должно быть меньше примерно на размер витка (размер витка указан на метчике). Примерно как в таблице:

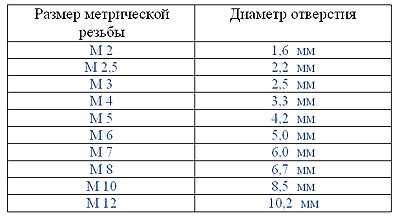

Диаметр отверстия под внутреннюю резьбу метчиком

Стоит помнить, что сверло не даст абсолютно точный диаметр, он будет больше на некоторые доли мм. Особенно это заметно на диаметрах до 3 мм. Это следует учитывать и брать сверло меньше на десятую долю мм.

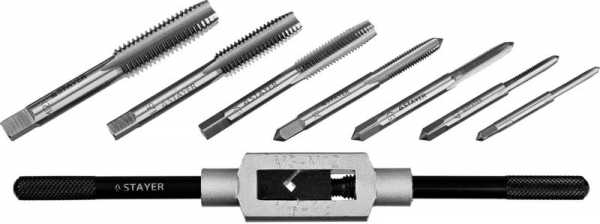

Так же как и с плашками, существует метчикодержатель.

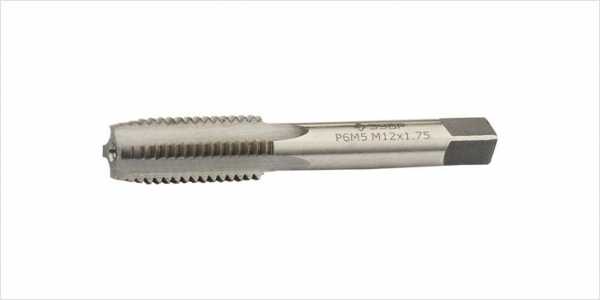

Метчики бывают черновые и чистовые. Иногда режут сначала черновым, потом чистовым метчиком, но в основном используют сразу чистовые.

Ручная нарезка внутренней резьбы метчиком (видео)

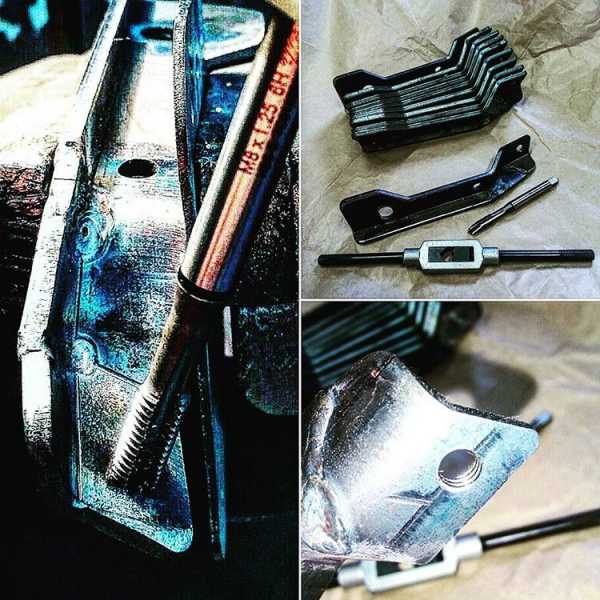

Процесс практически идентичен с нарезкой резьбы плашкой. Метчик крепится в держатель и устанавливается перпендикулярно отверстию. Деталь с отверстием должна быть надёжно закреплена.

Метчик и отверстие смазывается и делается это периодически, после нескольких витков. Так же как и с плашкой, нужно делать 1-2 оборота и 0,5 оборота обратно, для удаления стружки.

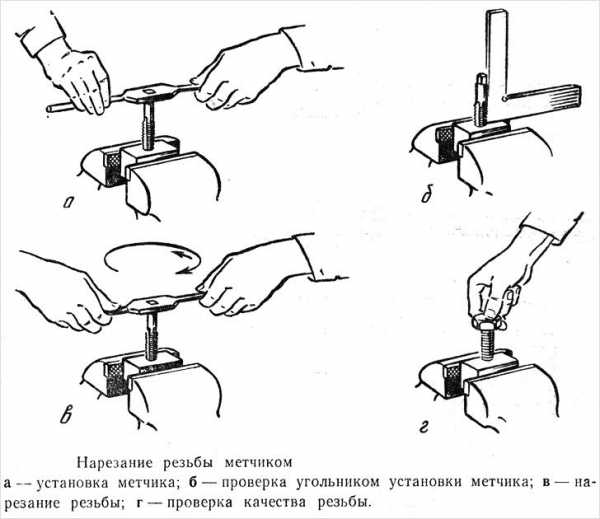

Для проверки точности нарезки резьбы используют угольник, проверяя вертикальность метчика после нескольких витков.

Нарезка резьбы на металлической трубе своими руками

При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.

Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.

Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.

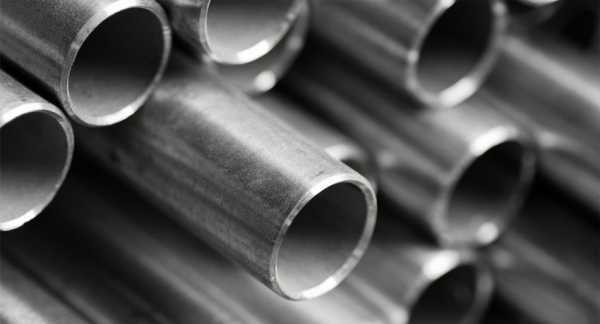

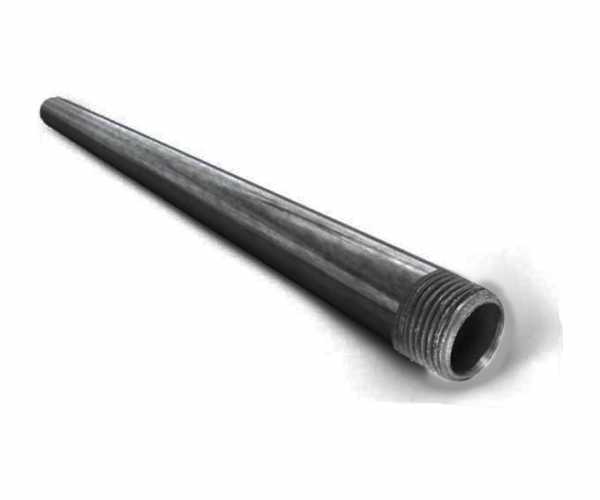

Металлические трубы со срезанной фаской

Нарезка наружной резьбы на трубе плашкой (клуппом)

Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).

Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.

Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.

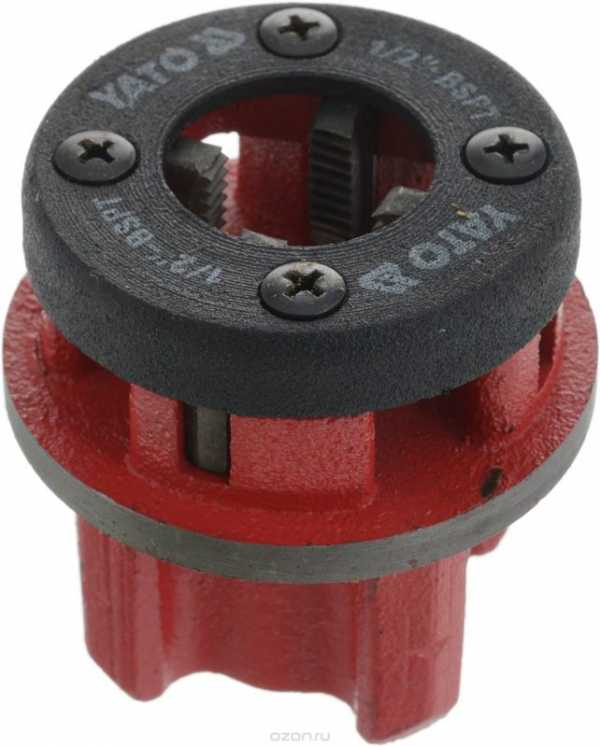

Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы. Одевается клупп на трубу именно этой направляющей.

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.

Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т.к. нарезать резьбу одной рукой проблематично.

Что такое клупп и как им пользоваться (видео)

Нарезка внутренней резьбы на трубе метчиком

Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.

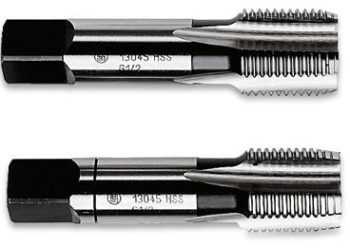

Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой. Важно правильно подобрать метчик под диаметр трубы. Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике.

Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Как нарезать резьбу на трубе своими руками

Самостоятельная нарезка резьбы на трубах различного класса требует от исполнителя определённых навыков и знания всех тонкостей этой процедуры. В этой статье мы хотим ознакомить вас с тем, как нарезать резьбу на трубе своими руками (на водопроводной трубе, на нержавеющей трубе).

Освоение техники нарезки резьбы позволит вам самостоятельно заниматься ремонтом водопроводных и отопительных сетей, а также любой бытовой техники, включающей в свой состав трубные изделия.

Приёмы нарезки резьбы

Нарезка резьбы вручную

Техника нарезки резьбы на трубных заготовках предполагает применение следующих приёмов:

  • использование специальных резьбовых гребёнок и резцов;
  • накатывание резьбы посредством круглых (плоских) плашек;
  • подготовка резьбового соединения с использованием «классических» метчиков и плашек;
  • нарезка резьбы с помощью специальных фрез.

Таким образом, подготовка резьбовых соединений в домашних условиях возможна лишь при наличии определённых приспособлений и инструмента. В предлагаемой вашему вниманию статье мы подробно рассмотрим метод нарезки резьбы с помощью специального резьбонарезного комплекта (так называемого «клуппа»).

Состав инструмента

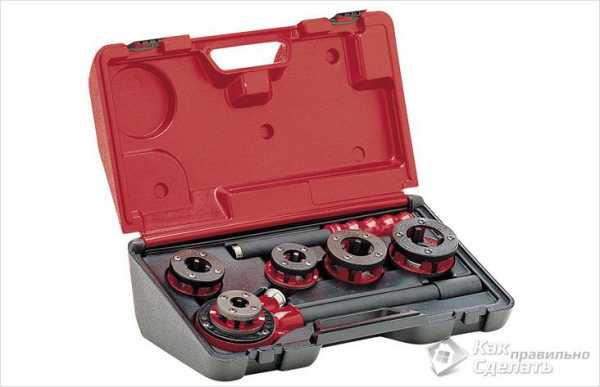

Ручной клупп-набор

Электромеханический резьбонарезной комплект под названием «клупп» используется совместно с набором радиальных плашек различного диаметра, предназначенных для нарезки резьбы на трубных заготовках любой размерности. Кроме самого приспособления, для нарезки резьбы вам потребуются следующие инструменты и материалы:

  1. Метчики для быстрой нарезки внутренней резьбы.
  2. Механические тиски, используемые для фиксации трубных заготовок.
  3. Шлифовальная машинка, предназначенная для подготовки участков нарезания резьбы.
  4. Смазочные масла.

Сразу же обращаем ваше внимание на то, что работать с электрической шлифовальной машинкой допускается лишь при наличии перчаток и защитных очков.

Порядок нарезки внешней резьбы на водопроводной трубе

Делаем резьбу

В первую очередь с помощью шлифовальной машинки срезается часть водопроводной трубы со старой резьбой или её участок, повреждённый коррозией.

Для образования качественного среза, гарантирующего удобство проведения всех последующих операций, сразу после разметки отрезок трубы жёстко фиксируется с помощью газового ключа или зажимается в тиски. Далее на подготавливаемом участке трубы срезается тонкая фаска, что заметно облегчает вращения плашки. Для облегчения её скольжения по резьбе участок нарезки смазывается машинным маслом.

В процессе нарезки резьбы держатель плашки вращается по часовой стрелке; но после образования нескольких ниток направление его вращения меняется на обратное. Использование этого приёма позволяет освободить рабочую зону от отработанных металлических стружек.

Нарезка резьбы на стояке

Длина резьбового соединения не должна превышать 1-го см, что соответствует стандартному показателю для большинства бытовых трубопроводных сетей. По окончании процедуры нарезки резьбы обработанный участок очищается от металлической стружки, а затем тщательно протирается ветошью или тряпкой.

Нарезка внутреннего резьбового соединения

Нарезка внутренней резьбы

Перед нарезкой резьбы на трубе в её внутренней полости, вам необходимо будет измерить диаметр трубного отверстия. Исходя из полученных данных, вы сможете выбрать рабочий инструмент (метчик) требуемого размера. Обратите внимание на то, чтобы длина выступающего из стены отрезка трубы была длиннее нарезаемой резьбовой части на несколько миллиметров.

После того как вы окончательно определились с требуемым диаметром внутреннего отверстия, следует рассверлить его до размера, удобного для нарезания резьбы.

В процессе рассверливания нужно внимательно следить за положением вводимой части сверла, которая не должна отклоняться от вертикали.

По завершении подготовительных операций в трубное отверстие вводится метчик требуемого диаметра с одновременным вращением его основания по часовой стрелке. Вращение осуществляется с помощью так называемого «воротка», входящего в инструментальный набор.

Порядок подготовки внутритрубной резьбы предполагает использование следующего рабочего инструмента:

  • метчика под обозначением №1, предназначенного для предварительной (черновой) «прогонки» резьбы. Конструкция этого метчика такова, что при его использовании снимается до 70% материала;
  • метчика под №2, применяемого для окончательной (чистовой) нарезки резьбы. С его помощью срезаются остальные 30% трубного материала.

Таким образом, для получения качественной и полноценной резьбы вам сначала придётся «пройтись» по внутренней полости трубы метчиком №1, а затем повторить ту же самую операцию, воспользовавшись метчиком №2. Все указанные работы должны сопровождаться введением в рабочую зону небольших порций машинного масла.

Возле стены

Принцип нарезки резьбы ничем не отличается от обычных ситуаций, которые описаны выше. Единственная разница в том, что возле стены крайне неудобно и проблематично выполнять эти работы. Например, иногда требуется слегка выдолбить участок стены возле трубы. Очень важно аккуратно выполнить срез. Если он будет неровный, то возникнут затруднения при резке, а учитывая, что вы уже сделали углубление в стене нарезать резьбу будет крайне сложно. Для выполнения этой задачи можно использовать плашку. Предварительно трубу и плашку смазать, а после начинать нарезать ветки.

Если труба возле стены имеет большой диаметр, то задача по нарезанию резьбы усложняется. В таких обстоятельствах необходимо использовать не плашку, а клупп. Для удобства лучше использовать электрический клупп.

На нержавеющей трубе

Что касается нарезки резьбы на нержавеющей трубе, то задача усложняется тем, что используемый металл достаточно твердый. Поэтому для нарезки следует выбрать соответствующую марку стали плашки. В этом случае подходящим вариантом будет маркировка Р18, а лучше Р18Ф2. Буква «Ф» означает то, что в материале содержится регулирующая добавка ванадия до 2%. Кроме этого, для нарезки резьбы на нержавеющей трубе можно использовать плашки с маркировкой Р9.

Если подобрать плашку несоответствующей марки, то в результате можно остаться без плашки и без резьбы. В некоторых случаях делать резьбу возможно только на валу резцом.

Видео

Инструкция по нарезке резьбы плашкой:

kakpravilnosdelat.ru

Размеры стальных водопроводных труб таблица. Как нарезать резьбу на трубе: подробная инструкция

Последние:
  • Классификация трубопроводной промышленной арматуры
  • Лучшая щадящая краска для волос
  • Война за теплый туалет или как провести канализацию
  • Как правильно сделать канализацию в частном доме
  • Схема и самостоятельный монтаж водяного теплого пола в частном доме

vvsc.ru

Нарезка резьбы на водопроводной трубе

Домашние мастера сегодня не так часто задумываются о том, как нарезать резьбу на трубе. Большинство проектов реализуются с использованием альтернативных материалов. Но такая потребность иногда возникает. Благодаря основным навыкам появится возможность самостоятельно осуществлять несложный ремонт в домашних или других условиях.

Базовые понятия

Резьбовое соединение является неотъемлемым, если необходимо установить запорную арматуру, переходной тройник или муфту на металлическую трубу. Очень часто стыки приходят в негодность, и их приходится переделывать. Резьба характеризуется:

  • глубиной;
  • шагом;
  • профилем;
  • углом профиля;
  • местом расположения.

Какая может быть резьба

В зависимости от профиля и шага различают резьбу:

  • Дюймовую. Имеет форму треугольника. Получила свое название благодаря единицам, в которых измеряется внешний диаметр. Применяется при сборке деталей водопровода и отопления. Условно выделяют трубную и крепежную. Вторая имеет более крупный шаг для обеспечения лучшей фиксации.
  • Коническую. Основное применение этого вида сводится к тому, чтобы соединение получилось герметичным без применения различных уплотняющих материалов.
  • Цилиндрическую. Это разновидность дюймовой резьбы с более мелким шагом. Верхняя кромка профиля сглажена и напоминает часть цилиндра. Обычно шаг резьбы совпадает с дюймовым у подходящих по диаметру деталей.
  • Трапециевидную. Имеет угол при вершине в 30°. Чаще всего применяется в болтовых соединениях для придания большей надежности при фиксации. Резьбу, стороны витка которой напоминают неравнобедренную трапецию, называют упорной.
  • Прямоугольную. Применяется для тех же целей, что и предыдущий вид.

Обратите внимание! Последние две разновидности относят к классу метрических. Они могут нарезаться на патрубках небольшого диаметра, которые используются в специфических инструментах.

По месту расположения нарезки выделяют:

  • внешнюю;
  • внутреннюю.

Каждый из этих видов требует индивидуального подхода и предназначен для определенных целей.

Подготовительный этап

От того, насколько ответственно будет пройден этот этап, зависит качество конечного изделия.

  • Инструмент, которым будет производиться работа должен быть в надлежащем состоянии. На нем не должно быть ржавчины. Для этого при длительном хранении он покрывается консервирующей смазкой. Резцы должны быть хорошо заточены.
  • Если труба уже была в эксплуатации и на ней есть краска, тогда ее обязательно надо хорошо зачистить. Делается это при помощи напильника, болгарки и шлифовального круга, наждачной бумаги или строительного фена.
  • При помощи болгарки или ножовки выводится плоскость торца. Для этого отрезается небольшой кусок, чтобы получился прямой угол относительно оси.
  • Напильником убираются заусенцы.
  • Снимается фаска таким образом, чтобы создать небольшой конус.

Нарезка резьбы вручную

Нарезка резьбы вручную

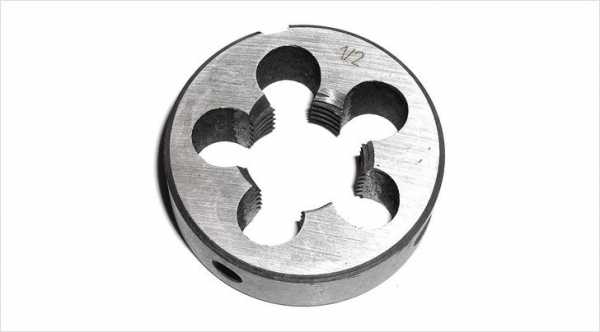

Вся работа производится плашкой или леркой. Это тождественные понятия и являются синонимами. В зависимости от конструкции они могут быть:

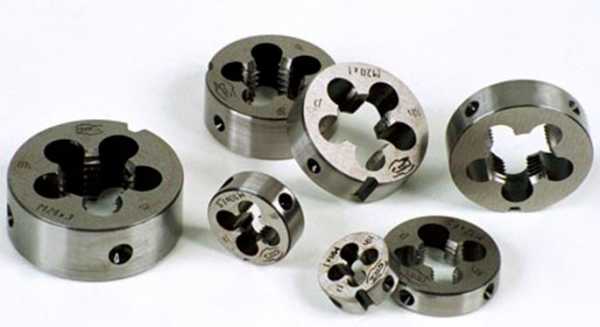

  • Регулируемые или раздвижные. Обычно в них присутствует несколько резцов, расстояние между которыми может быть изменено. Особенно полезны они бывают в тех случаях, когда профиль трубы неравномерный вследствие деформации или заводского брака, но все равно требуется нарезать резьбу. Чаще всего они устанавливаются в клуппы, которые обеспечивают им хорошую фиксацию. При помощи таких изделий резьбу можно нарезать за несколько проходов, что увеличивает ее точность и качество.
  • Монолитные. Представляют собой небольшой цилиндр с отверстием в середине. Такой инструмент зажимается в специальный плашкодержатель. Обычно фиксируется одним или несколькими болтами. Таким инструментом изготавливается нарезка за один проход.
  • Конусные. Предназначены для нарезания соответствующих резьб, о которых говорилось выше.

Выравнивается торец

Лерка подбирается в зависимости от того, какой диаметр обрабатываемой трубы, также от того, какое должно быть направление резьбы — правое или левое. Все обозначения наносятся на упаковку или непосредственно на сам инструмент. Весь процесс будет сводиться к следующим действиям:

  • Обрабатываемая деталь фиксируется. Если она не закреплена ни в какой системе, тогда она зажимается в тиски. В случае когда нарезка будет делаться на водопроводной трубе или трубе отопления, необходимо сделать подкладки, чтобы обездвижить ее.
  • Торец подготовленного отрезка трубы смазывается машинным маслом или солидолом. Если этих составляющих нет, тогда можно использовать то, что есть под рукой, – даже сало.
  • Смазке также подвергается поверхность резцов инструмента.
  • Плашкодержатель с леркой подносятся к торцу трубы. Сделать это нужно точно под прямым углом.
  • Одновременно необходимо вращать инструмент для нарезания резьбы и придавливать его к патрубку. Должно произойти сцепление. Таким образом важно нарезать первые 2 витка.
  • Требуется постоянно следить за тем, чтобы угол оставался 90°. Если не соблюдать это требование, тогда может пойти перекос. Это грозит тем, что резьба будет сорвана, инструмент испорчен, или не будет соблюден требуемый шаг.
  • Не стоит осуществлять нарезку непрерывным проходом. В процессе будет образовываться металлическая стружка. Для того чтобы удалить ее, необходимо делать один оборот по направлению движения и половину оборота обратно. Именно благодаря этому и будут удаляться накопившиеся отходы.
  • По ходу продвижения также надо добавлять смазку.
  • После завершения необходимо выкрутить лерку и пройтись ей еще раз, чтобы произвести финишную подводку.

Плашки для нарезки резьбы

Обратите внимание! Для того чтобы конечный результат был намного качественнее, применяется две плашки. Одна из них называется черновой. Ее предназначение — быстро проложить путь и метки для следующего элемента — чистового. Благодаря второй плашке выводится идеальная нарезка.

Набор клуппов

Нарезание резьбы при помощи клуппа происходит по такому же механизму. В дополнение ко всему в некоторых изделиях есть возможность не только сдвигать резцы, но и разворачивать их. При таком раскладе можно одним и тем же инструментом выполнить и чистовой и черновой проход. При использовании такого агрегат необходимо быть очень внимательным во время начального этапа. Связано это с тем, что благодаря рукоятке с трещоткой можно приложить большее усилие, чем в случае с обычным держателем лерки. Если в самом начале не выставить правильно угол, тогда можно испортить всю заготовку и не заметить этого. Клупп неудобно применять в тех случаях, когда труба уже установлена и находится близко к стене. Ее нужно будет либо отогнуть при помощи клина или выдолбить часть штукатурки, чтобы насадка хорошо зашла и не смещалась.

Использование электрического инструмента

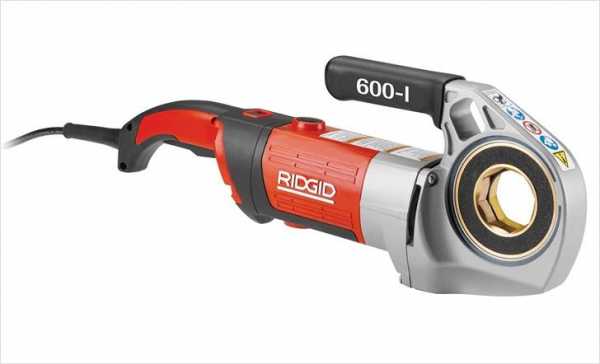

Электрический резьбонарезатель

Электрическим резьбонарезателем можно осуществить планируемую работу в несколько раз быстрее, а по качеству конечное изделие будет намного выше. Последовательность работ будет такой:

  • Труба обрезается до необходимого размера. Наиболее приемлемый результат получается при использовании сабельной пилы с направляющей.
  • Фаску, как для лерки, снимать не нужно. Кстати, это правило актуально и при использовании ручного клуппа.
  • На патрубок надевается специальный держатель. Он выступает в роли направляющей. Его важно хорошо зажать.
  • Подводится электроинструмент и вставляется в приемник держателя. Клупп надевается на трубу.
  • Осуществляется смазка при помощи специального состава.
  • Далее агрегат все делает автоматически.

Нарезка внутренней резьбы

Нарезка внутренней резьбы

Бывают случаи, когда для сборки конструкции необходимо нарезать внутреннюю резьбу в трубе. Для таких целей применяется совсем другой инструмент — метчик. Представляет он собой небольшой металлический штырь, на одном из концов которого находятся наружные резцы. Чтобы все было правильно, необходимо придерживаться таких шагов:



  • При помощи штангенциркуля осуществляется замер внутреннего диаметра патрубка.
  • Точно по этому значению подбирается соответствующий резец.
  • При помощи напильника убираются все заусенцы.
  • Поверхность обрабатывается при помощи металлического ершика.
  • Метчик под номером 1 зажимается в держателе и вводится в трубу. Он снимет 70% материала при проходе. Остальные 30% удаляются метчиком для чистовой обработки под номером 2.
  • Для того чтобы по ходу убирать стружку, применяется такое же правило, как и в случае с леркой.
  • Если резьбу нужно нарезать в одной из стенок трубы, тогда дрелью сверлится отверстие. Сверло должно находиться четко перпендикулярно. Это важно, т. к. в противном случае не получится качественной нарезки.

Обратите внимание! Если труба находится в стене, то резьбу можно нарезать до тех пор, чтобы несколько миллиметров выглядывающего патрубка были без нее. Необходимо оставить такой зазор, чтобы не сорвать изделие при вкручивании соединителя.

Нюансы

Есть нюансы

Существуют некоторые секреты, которые нарабатываются годами и о них рассказывают нечасто. Вот несколько из них:

  • Облегчить себе задачу при использовании обыкновенной лерки можно специальной направляющей. Она представляет собой небольшой зажимной механизм с резьбой на конце. Его необходимо вставить в середину трубы до упора в бортик и разжать губки. Плашка накручивается на резьбу фиксатора и потом ровно и точно идет по трубе.
  • В качестве смазывающего материала некоторые мастера рекомендуют применять средство для мытья посуды. Как бы абсурдно это ни звучало, но оно обеспечивает прекрасное прохождение, при этом стружка получается не рваная, а цельная, что говорит о лучшем качестве проведенной работы.
  • Если на стальную трубу планируется установка латунного крана, необходимо нарезать резьбу такого размера, чтобы при накручивании запорного механизма получилось 4–5 оборотов. Это будет гарантией хорошей фиксации и долгой службы.
  • Устройство клуппа таково, что резьба получается немного под конус, т. е. последние витки получаются с меньшей глубиной, чем первые. При этом сгоны накручиваются не полностью. Чтобы компенсировать такую разбежность, необходимо после клуппа пройтись еще обыкновенной леркой.
  • Бывают такие ситуации, когда резьбу надо нарезать на трубе, которая выходит из стены на небольшое расстояние. В таком случае можно воспользоваться леркой, либо подрезать направляющую клуппа. На производительности это не скажется, но предоставит большее удобство.
  • При замене резцов в клуппе обязательно соблюдайте последовательность, в которой они должны быть установлены. Чаще всего на них нанесены цифры, которые соответствуют приемнику.
  • Если резьбу необходимо нарезать на трубе, которая утоплена в стену, тогда поступить нужно так. Вокруг патрубка выбивается небольшая площадь, чтобы поместился клупп. Проворачивать механизм для нарезки можно при помощи Т-образной рукоятки. На ее конец надевается шестигранная головка, в которой сделаны прорези. Подбирается она таким образом, чтобы входить через внешнее отверстие клуппа и цепляться за пространство между резцами.

Используя перечисленные методы и способы, у вас точно получится отличный результат, которого вы добьетесь своими руками. Если и вам известны некоторые секреты о том, где нарезать резьбу и как это лучше сделать, делитесь ими в комментариях к этой статье.

Видео

Технология нарезки резьбы на металлической трубе продемонстрирована ниже:

Ссылка на сайт: http://stroysvoimirukami.ru/kak-narezat-rezbu-na-trube/

Мы работаем по г. Москва ЮВАО, в таких районах как:

Некрасовка, Жулебино, Косино – Ухтомский, Выхино, Вешняки, Рязанский проспект, Кузьминки, Текстильщики, Капотня, Марьино, Люблино, Печатники, Кожуховский, Дубровка, Южнопортовый, Угрешская, Волгоградский проспект, Новохохловская, Авиамоторная, Лефортово и т. д.

santehnik-elektrik-moskva.com

Инструмент для нарезки резьбы на трубах своими руками

Монтаж металлических труб может осуществляться различными способами. В одних случаях применяется сварка, в других – резьбовые соединения. Так как установка трубопровода связана с креплением большого количества запорной арматуры, требуется обязательно нарезать резьбу. Для выполнения такой технологической операции необходимо знать, как и с помощью какого инструмента это сделать. Обо всех нюансах такой работы читайте далее в статье.

Разновидности метчиков

Прибор для нарезки резьбы на трубах называется метчиком. Существует несколько типов подобного инструмента:

  1. Универсальный. Операция выполняется одним проходом. На рабочей части приспособления размещены зубья, которые необходимы для проведения разметки и выполнения финальной нарезки. Такой инструмент подходит для мягкого металла. Когда нужно обработать материал с высокими прочностными характеристиками, требуется приложить значительные усилия.
  2. Комплектный. Этот тип прибора предполагает применение всевозможных насадок одинаковой резьбы. При работе с твердым материалом используется разное их количество. Чтобы получить необходимый результат, выполняется несколько шагов. Сначала применяется разметочный метчик. На втором этапе проводится глубокая нарезка, затем осуществляется финальная операция, которая полностью формирует грани. Чтобы создать резьбу подобным образом, требуется намного больше времени. Однако в результате удается получить более высокое качество. Поломка инструмента в ходе работы полностью исключается.

Типы метчиков в зависимости от способа использования

  1. Машинные. Прибор имеет более длинный хвостовик. Применяется он в патроне электрических инструментов.
  2. Машинно-ручные. Укороченный хвостовик оборудован квадратными лысками. Можно пользоваться таким приспособлением вручную или вставить его в электродрель. При работе ручным способом применяется специальный вороток, так называемый держатель метчика.

Классификация инструмента по виду отверстия

  1. Сквозной. Подобные насадки отличаются удлиненным заходом. Их рабочая зона оборудована острым кончиком, который плавно изменяется до получения необходимого диаметра. Использование такого инструмента не вызывает никаких трудностей: нарезать резьбу можно с помощью любого электропривода. На завершающем этапе прибор проходит через отверстие и появляется с другой стороны детали.
  2. Глухой. Рабочая зона на конце срезается аналогично конструкции фрезы, что позволяет осуществить нарезку резьбы на полную глубину отверстия. Операцию необходимо проводить с осторожностью, так как после касания дна метчик может застопориться, вследствие чего произойдет его поломка. Нарезку в таких отверстиях лучше выполнять ручным способом.

Типы метчиков в зависимости от рабочей зоны

Рабочая зона инструмента подразделяется на несколько разновидностей:

  • прямая;
  • винтовая;
  • оборудованная укороченными канавками.

Зубья могут быть расположены однолинейно или в шахматном порядке. Следует подчеркнуть, что универсальные метчики не подходят для работы с очень твердыми или мягкими материалами.

Чтобы грамотно нарезать резьбу, нужно пользоваться только тем инструментом, который соответствует виду отверстия и его материалу.

Работая метчиком, необходимо точно выбрать его размер, чтобы потом можно было свободно пользоваться крепежными болтами.

Нарезка наружной резьбы с применением клуппа

Нарезание резьбы клуппом не составляет особого труда. Работа выполняется в следующие несколько этапов:

  1. Сначала с помощью штангенциркуля подбирается требуемый диаметр инструмента.
  2. Машинным маслом смазываются обрабатываемый участок трубы, а также внутренняя часть клуппа.
  3. Чтобы было легче вращать инструмент, его вставляют в дополнительную металлическую трубу.
  4. При первичной сборке цилиндрическое изделие зажимается в тисках. При необходимости нарезания резьбы во время ремонта водопровода можно выполнить это прямо на закрепленной трубе.
  5. Клупп необходимо зафиксировать на цилиндрическом изделии, плавно вращая приспособление. Выполнив несколько оборотов, инструмент нужно отвести назад, поворачивая его в противоположном направлении. Это необходимо для извлечения стружки, попавшей на поверхность.
  6. По завершении работы масло удаляется.

Нарезка плашкой

Инструмент для нарезания резьбы на трубах подразделяется на следующие несколько видов:

  1. Круглый. Можно работать с разными диаметрами цилиндрических конструкций. В зависимости от размера трубы подбирается соответствующий габарит плашки.
  2. Раздвижной. Чтобы нарезать резьбу разного диаметра, используется специальный держатель.

Необходимо отметить, что цена плашек намного ниже стоимости другого типа нарезного инструмента, поэтому они применяются чаще.

Процесс нарезания проводится в определенной последовательности:

  1. С помощью штангенциркуля подбирается требуемый диаметр плашки.
  2. Смазываются поверхности трубы и металлорежущего инструмента. Разрешается использовать любую смазку.
  3. Приспособление фиксируется в держателе. Если этого не сделать, колея будет неровной, соединение получится негерметичным, появятся протечки. Вращение плашкодержателя должно проводиться по часовой стрелке.
  4. Чтобы извлечь скопившуюся стружку, инструмент необходимо повернуть в противоположном направлении.
  5. В конце работы удаляется вся смазка.

Сначала используются черновые плашки. Они хорошо разделяют трубу, но при этом работа получается неточной. Окончательная нарезка осуществляется чистовым инструментом.

Как сделать внутреннюю резьбу

Для этого необходимо выполнить следующие шаги:

  1. Проводится подготовка отверстия для работы: удаляются скопившиеся отложения и всевозможные покрытия, поверхность тщательно очищается.
  2. Выполняется смазка отверстия.
  3. В зависимости от диаметра подбирается нужный метчик.
  4. Инструмент вставляется в проем.
  5. Вращение прибора осуществляется по часовой стрелке.

Для получения внутренней резьбы операция выполняется двумя метчиками:

  • черновым;
  • чистовым.

Первый позволяет удалить 70% стружки, второй – оставшиеся 30%.

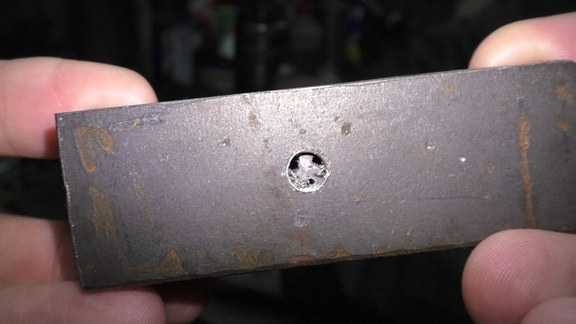

Как извлечь сломанный инструмент

При выполнении внутренней нарезки резьбы на трубах вручную метчики часто ломаются, оставаясь в отверстии. Возникает вопрос о том, как извлечь обломок изделия и освободить проем для дальнейших действий.

Если обломанный кусочек возвышается над поверхностью, его можно зацепить пассатижами и попробовать вывернуть, вращая против часовой стрелки. Такое удаление становится успешным в 95% случаев. Когда обломок остается в отверстии, обычные пассатижи не помогут. Для этого необходимо воспользоваться другим способом. Например, взять сверло и включить левое вращение. Дрель устанавливается на минимальные обороты, тем самым можно попробовать вывернуть метчик. Если этого сделать не удалось, обломок необходимо просто высверлить твердосплавным сверлом или алмазным наконечником.

Сложности при нарезке резьбы

Подобный процесс всегда связан с появлением следующих дефектов:

  1. Рваная нарезка. Это случается при отсутствии смазки и перекоса инструмента.
  2. Резьба имеет неполный профиль. Такая ситуация наблюдается при большем диаметре отверстия или меньшем сечении инструмента.
  3. Перекошенная резьба. Диаметры проема и специального приспособления были подобраны неправильно.

Когда нарезка выполняется в мягком или вязком сплаве, нужно постоянно очищать отверстие от стружки. Для этого инструмент вращается на несколько оборотов в обратную сторону.

Нарезка должна выполняться последовательными шагами с использованием всего набора метчиков. Важно не допускать перекоса инструмента. Особой осторожности нужно придерживаться при работе с глухими отверстиями. Деталь необходимо постоянно смазывать маслом. Следует отметить, что порой проще приварить трубу, чем нарезать резьбу на ней.

Заключение

Мы разобрали основные принципы нарезания резьбы на трубе с внешней и внутренней сторон. В процессе работы особых сложностей возникнуть не должно. Главное – помните: резьба на металлопрокатном изделии не терпит резких движений, потому важно, чтобы все происходило плавно.

Похожие статьи:

vseprotruby.ru

Как нарезать резьбу на трубе

В местах соединения или сгиба, магистрали трубопровода используются разнообразные фитинги. Как правило, они уже имеют резьбовое соединение, и чтобы соединить их необходимо знать, как нарезать резьбу на трубе, и какой инструмент для этого нужен. Всю информацию вы узнаете из этой статьи.

Способы нарезки резьбового соединения

Плашка

Из всех существующих на сегодня способов нарезания резьбы, чаще всего используются несколько вариантов.

  • Ручной вариант нарезки с применением плашки или метчика соответствующего размера. Плашка имеет внешнее сходство с шайбой имеющей фигурный вырез по центру. Метчик – это винт, с несколькими винтовыми, прямыми или продольными канавками, образующие режущие кромки.
  • Механический способ. Реализуется он при использовании специального полуавтоматического инструмента – клуппа. Для нарезки резьбы таким инструментом на газовой трубе, или водопроводной, для начала к ней потребуется обеспечить свободный доступ.

От теории к практике – нарезка внешней резьбы

В «полевых» условиях для такого случая лучший вариант, это нарезать резьбу плашкой. Процесс формирования резьбового соединения проходит следующим образом.

Схема работы плашками
  • Вначале нужно обеспечить свободный доступ к рабочему месту. В нашем случае обрезаем трубу под прямым углом. Для надёжности и получения ровного среза используйте болгарку или специальный труборез.
  • Затем на трубу нужно накрутить «черновую плашку», которая сформирует профиль нарезки. Перед накручиванием, обязательно очистите место нарезки, и смажьте его машинным маслом.
  • После чернового прохода, очистите место нарезания, и снова, смажьте его маслом. Затем накручиваете чистовую плашку на два витка, после чего нужно провернуть её на половину витка назад, чтобы плашка срезала стружку. Весь процесс нарезки проводится таким образом: закручивая плашку на два-три витка и проворачивая на половину обратно для снятия стружки

Обратите внимание! Плашки, в основном используются для нарезания резьбы на металлических трубах. Нарезать резьбу на нержавеющей трубе ими будет проблематично, потому что металл будет «наволакиваться» на инструмент, поэтому специалисты рекомендуют использовать больше смазывающего материала.

Нарезание резьбы плашкой

В принципе, ничего сложного в этой работе нет. После нарезания проверьте результат работы накручиванием резьбовой муфты.

Механическая нарезка

Электроклупп

Учитывая домашний вариант нарезки, способ с использованием токарного станка стразу отметаем. Сегодня с этой работой помогут справиться специальный инструмент – клупп. Это автоматизированный плашкодержатель, позволяющий в домашних условиях добраться к любому торцу трубы. Вращение полки производится при наличии встроенного электропривода.

Обратите внимание! В комплект с клуппом, входят несколько регулируемых головок. При использовании одной можно нарезать резьбу с различным шагом.

Процесс нарезки

Электроклупп в работе
  • Вначале на режущий инструмент с гребенчатым профилем монтируют головку клуппа.
  • Затем в отверстие вставляется труба (заранее ровно отрезанная и обработанная), или при необходимости нарезки по месту сам клупп аккуратно одевают на отрезок трубы.
  • После надёжной и ровной фиксации инструмента, его необходимо включить. Вращающаяся головка аккуратно нарежет резьбу на неподвижной трубе.

Механический вариант нарезания резьбы позволит качественно и быстро нарезать резьбу на водопроводной трубе, газовой и любой другой, главное – обеспечить свободный доступ к месту работы.

Обратите внимание! Клупп – недешёвый инструмент, и если вам необходимо сделать соединение в одном месте, то приобретать такой инструмент не имеет смысла, лучше использовать плашку.

Внутренняя резьба

Метчик

В домашних условиях нарезка такого соединения выполняется при использовании метчика.

  • Как и в варианте с наружной резьбой, трубу вначале ровно обрезают и зачищают внутреннюю часть.
  • Затем торец смазывается маслом и после этого вставляется в него черновой метчик. На хвостовике закрепляется вороток, вращая который инструмент с небольшим нажимом продвигается, внутрь нарезая черновые канавки.
  • После этого рабочее место очищается, смазывается, и все манипуляции проделываются снова, только с чистовым метчиком.
Схема работы метчиком

Обратите внимание! При нарезке внутренней резьбы, также нужно производить поочерёдные вращения по часовой стрелке, и против, чтобы стружка, не повредила канавку резьбы.

Пластиковые трубы

С железными и оцинкованными трубами всё ясно, а что делать, если необходимо нарезать резьбу на пластиковой трубе?

В принципе, при использовании метчика резьбовое соединение на таких трубах можно осуществить. Но специалисты утверждают, что в процессе эксплуатации, соединение может не выдержать давления. Поэтому пластиковые трубы соединяют путём пайки или сварки.

Видео

Технология нарезки резьбы представлена ниже:

Последняя редакция: 06.03.2015 Автор: Андрей Макаров

+1 Рейтинг статьи Плюс Минус

Спасибо, ваш голос учтен!

Понравилась статья? ? Расскажите друзьям:

trubyinfo.ru

Как нарезать резьбу на трубе. Способы нарезки резьбы

Чтобы нарезать резьбу на различных трубах, исполнитель должен иметь представление об особенностях процесса и обладать определенным навыком. В нашем материале мы объясним вам, как свободно нарезать резьбу в домашней обстановке.

Освоив этот процесс, вы сможете ремонтировать любую бытовую технику, водопровод, отопительные сети - словом, любые системы, содержащие резьбовые соединения на трубах.

Способы нарезания резьбы

Технология процесса нарезания резьбы на трубах включает различные методы:

  • применения специальных резьбовых гребенок и резцов;
  • накатка с использованием плоских или круглых плашек;
  • использование резьбонарезных головок, метчиков или плашек;
  • фрезеровка специальными фрезами.

Соответственно, процесс нарезания резьбы предполагает наличие специального инструмента и приспособлений. В данном материале мы поэтапно рассмотрим способ нарезания резьбы клуппом - специальным резьбонарезным комплектом.

Состав инструмента

Клупп - это специальное приспособление для нарезки резьбы, снабженное несколькими комплектами режущих радиальных плашек. Они имеют различные диаметры, подходящие к той или иной канализационной или водопроводной трубе.

Кроме клуппа вам понадобятся:

  • комплект метчиков для нарезки внутренней резьбы;
  • ключ газовый или тиски для фиксации трубы;
  • масло машинное или любое другое;
  • шлифовальная машинка для обработки металла с обрезным диском.

Обратите внимание! При работе со шлифмашинкой нужно защищать глаза и руки специальными очками и перчатками.

Последовательность операций при нарезке наружной резьбы

Вначале нужно убедиться, что труба в хорошем состоянии и не сломается при нарезании резьбы. Если труба окрашена, то ее нужно зачистить от слоя краски.

На трубе разметкой намечаем место среза и шлифмашинкой перпендикулярно срезаем ненужный кусок трубы, предварительно зафиксировав ее тисками или газовым ключом.
На краю трубы срезается фаска - это упростит процесс накручивания плашки. Место будущей резьбы и зубцы плашки для легкого скольжения лучше смазать маслом, или, хотя бы, обычным салом. Далее приступаем непосредственно к нарезанию резьбы.

Применяют обычно две плашки - проходную, или черновую, резцы которой лишь формируют профиль и чистовую, нарезающую непосредственно резьбу. Это, во-первых, облегчает сам процесс нарезки, а во-вторых, уменьшает износ самого инструмента. Прижимаем плашкодержатель с закрепленной на нем проходной плашкой с силой к трубе, так чтобы создалось зацепление. Затем вращаем держатель по часовой стрелке. Сделав несколько витков, обычно это пять оборотов, меняем направление вращения на противоположное, прокручиваем половину оборота назад, чтобы прочистить резьбовую канавку от стружки. Стружка обломается, и нарезать будет легче, далее опять крутите по часовой стрелке. Правильно будет нарезать первую резьбу с направляющей втулкой, для того, чтобы резьба не пошла на перекос. Втулка должна иметь внутренний диаметр, соответствующий наружному диаметру нарезаемой резьбы. Для её крепления можно приспособить плашкодержатель. Это усовершенствование позволит обеспечить соосность резьбы с трубой. Далее приступаем к работе чистовой плашкой, не забыв предварительно смазать ее зубцы. Для большего усилия можно удлинить ручку держателя. Очень важно не стремиться сделать всю работу за один проход. Двигаться нужно по половине оборота, постепенно. Иначе можно погнуть трубу и сломать плашку. Не стоит нарезать резьбу длиной более 1 см: именно такую длину имеет резьба большинства элементов бытовых водопроводных сетей. В завершение процесса свеженарезанную резьбу нужно очистить от стружки и протереть от масла.

Нарезание внутренней резьбы

Такая резьба нарезается метчиком. Для его выбора нужно знать точный размер отверстия под резьбу. Если оно глухое, то его длина должна быть на несколько миллиметров длиннее необходимой резьбы.

Предварительно отверстие рассверливается сверлом, для снятия лишнего слоя металла и облегчения нарезки резьбы. Нужный диаметр лучше подбирать по справочным таблицам. Но, можно сделать грубый расчет: он должен быть равен разнице между диаметром резьбы и ее шагом. Затем выполняется непосредственно сама нарезка в два прохода: сначала черновым метчиком снимается около 70% стружки, затем чистовым - остальные 30%. Вращение метчиков осуществляется по часовой стрелке с помощью "воротка" - специального инструмента для их удержания. Перед операцией метчики нужно смазать машинным маслом.

Таким образом можно самостоятельно получить качественный резьбовой сгон.

Видео

positroika-doma.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
