Параметры дюймовых резьб – ЮЛКОН

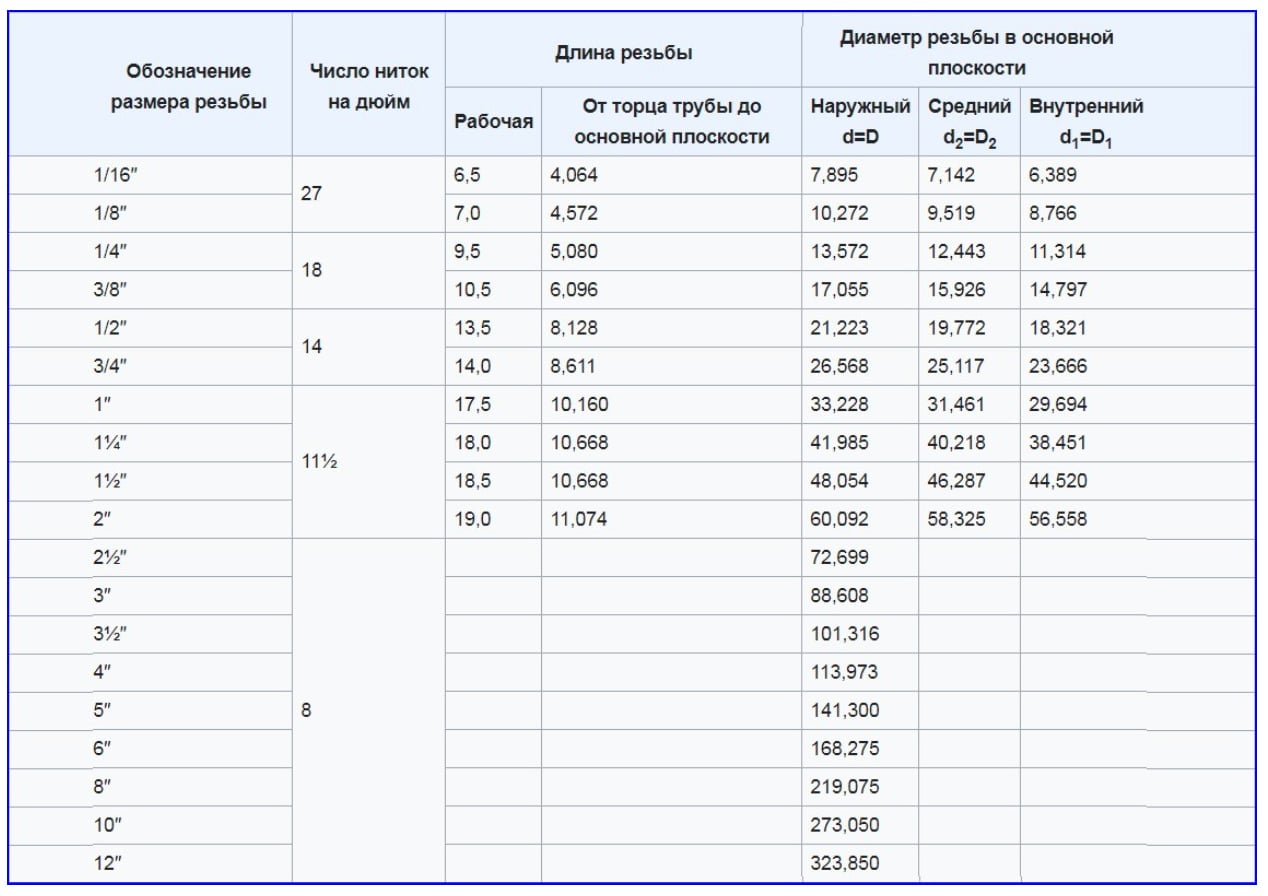

Наружный диаметр подсоединяемой трубы Номинал резьбы SAE Номинал резьбы UNF Наружный диаметр резьбы, мм Средний диаметр резьбы, мм Шаг резьбы
мм дюйм мм ниток/дюйм
61/4″1/4″7/16″-2011,0799,7381,2720
85/16″5/16″5/8″-1815,83914,3481,41118
103/8″3/8″5/8″-1815,83914,3481,41118
121/2″1/2″3/4″-1619,01217,331,58816
165/8″5/8″7/8″-14
22,184		20,2621,81414
183/4″3/4″1″-1425,35723,4371,81414
183/4″—1″1/16-1426,94725,0241,81414
207/8″—1″1/8-1228,52926,2842,11712
227/8″7/8″1″1/4-1231,70429,4592,11712
227/8″—1″3/8-1234,87732,6342,11712
251″1″1″1/2-1238,05235,8092,11712
Диаметр наружный, мм Шаг резьбы в мм или ниток на дюйм Резьба Диаметр внутренний, мм
Дюймовая G, R Метрическая Дюймовая ORFS, UNF, JIC Дюймовая NPTF, NPSM
9,3-9,728 ниток1/8″   8,5-8,9
9,3-9,729 ниток   1/8″8,5-8,9
9,7-9,9х 1,5 М 10х1,5  8,2-8,5
10,9-11,120 ниток  7/16″-20 9,7-10,0
11,6-11,9х 1,5 М 12х1,5  10,2-10,6
12,4-12,720 ниток  1/2″-20 11,3-11,6
12,9-13,119 ниток1/4″   11,4-11,9
12,93-13,118 ниток   1/4″11,4-11,9
13,6-13,9х 1,5 М 14х1,5  12,2-12,6
14,0-14,2518 ниток  9/16″-18 12,7-13,0
15,6-15,9х 1,5 М 16х1,5  14,2-14,6
16,3-16,619 ниток3/8″   14,9-15,4
16,3-16,618 ниток   3/8″14,9-15,4
17,2-17,516 ниток  11/16″-16 15,8-16,0
17,6-17,9х 1,5 М 18х1,5  16,2-16,6
18,7-19,016 ниток  3/4″-16 17,3-17,6
19,6-19,9х 1,5 М 20х1,5  18,2-18,6
20,5-20,7 16 ниток  13/16″-16 18,8-19,3
20,5-20,914 ниток1/2″  1/2″18,65-19,0
21,6-21,9х 1,5 М 22х1,5  20,2-20,6
22,0-22,214 ниток  7/8″-14 20,2-20,5
22,6-22,914 ниток5/8″  5/8″20,6-21,0
23,6-23,9х 1,5 М 24х1,5  22,2-22,8
25,1-25,414 ниток  1″-14 23,6-23,8
25 6-25,9х 1,5 М 26х1,5  24,2-24,6
26,1-26,414 ниток3/4″  3/4″24,1-24,5
26,6-26,912 ниток  1 1/16″-12 24,3-24,7
29,6-29,9х 2 М 30×2  27,4-27,8
29,8-30,112 ниток  1 1/16″-12 27,6-27,9
29,6-29,9х 1,5 М 30х1,5  28,2-28,6
31,6-31,9х 2 М 32х2  29,4-29,9
33,0-33,211 ниток1″   30,3-30,8
33,0-33,312 ниток  1 5/16″-12 30,8-31,2
32,9-33,411,5 ниток   1″30,3-30,8
35,6-35,9х 2 М 36×2  33,4-33,8
36,1-36,412 ниток  1 7/16″-12 34,4-34,7
37,6-37,9х 1,5 М 38х1,5  36,2-36,6
40,9-41,212 ниток  1 5/8″-12 38,7-39,1
41,6-41,9х 2 М 42×2  39,4-39,8
41,5-41,911 ниток1 1/4″   39,0-39,5
41,4-42,011 ниток   1,1/4”39,2-39,6
42,5-42,716 ниток  1 11/16″-16 40,7-41,0
44 6-44,9х 2 М 45×2  42,4-42,8
44,6-44,9х 1,5 М 45х1,5  43,2-43,6
47,3-47,612 ниток  1 7/8″-14 45,1-45,5
47,4-47,811 ниток1 1/2″   44,8-45,3
47,3-47,911,5 ниток   1,1/2″45,1-45,5
51,6-51,9х 2 М 52х2  49,4-49,6
51,6-51,9х 1,5 М 52х1,5  50,2-50,6
59,2-59,611 ниток2″   56,2-56,6
63,1-63,412 ниток  2″-12 61,1-51,4

Размеры американской дюймовой резьбы (UN) – АПЦ “АгроСВІТ”

UNC – крупный шаг

размер резьбы число ниток наружный диаметр средний диаметр внутренний диаметр шаг резьбы
дюймы мм на дюйм миллиметры
№ 1 1,85 64 1,85 1,6 1,42 0,4
№ 2 2,18 56 2,18 1,89 1,69 0,45
№ 3 2,51 48 2,51 2,17 1,94 0,53
№ 4 2,84 40 2,84 2,43 2,16 0,64
№ 5 3,17 40 3,18 2,76 2,49 0,64
№ 6 3,5 32 3,51 2,99 2,65 0,79
№ 8 4,16 32 4,17 3,65 3,31 0,79
№ 10 4,83 24 4,83 4,14 3,68 1,06
№ 12 5,49 24 5,49 4,8 4,34 1,06
1/4 6,35 20 6,35 5,52 4,98 1,27
5/16 7,94 18 7,94 7,02 6,41 1,41
3/8 9,53 16 9,53 8,49 7,81 1,59
7/16 11,1   14 11,11 9,93 9,15 1,81
1/2 12,7 13 12,7 11,43 10,58 1,95
9/16 14,3 12 14,29 12,91 12 2,12
5/8 15,9 11 15,88 14,38 13,38 2,31
3/4 19,1 10 19,05 17,4 16,3 2,54
7/8 22,2 9 22,23 20,39 19,17 2,82
1 25,4 8
25,4		 23,34 21,96 3,18
1. 1/8 28,6 7 28,58 26,22 24,65 3,63
1.1/4 31,8 7 31,75 29,39 27,82 3,63
1.3/8 34,9 6 36,93 32,17 30,34 4,23
1.1/2 38,1 5 38,1 35,35 33,52 4,23
1.3/4 44,4 5 44,45 41,15 38,95 5,08
2 50,8 4 1/2 50,8 47,13 44,69 5,64
2.1/4 57,1 4 1/2 57,15 53,48 51,04 5,64
2. 1/2 63,5 4 63,5 59,38 56,63 6,35
2.3/4 69,9 4 69,85 65,73 62,98 6,35

UNF – мелкий шаг

размер резьбы число ниток наружный диаметр средний диаметр внутренний диаметр шаг резьбы
дюймы мм на дюйм миллиметры
№ 0 1,52 80 1,52 1,32 1,18 0,32
№ 1 1,85 72 1,85 1,63 1,47 0,35
№ 2 2,18 64 2,18 1,93 1,76 0,4
№ 3 2,51 56 2,51 2,22 2,02 0,45
№ 4 2,84 48 2,84 2,5 2,27 0,53
№ 5 3,17 44 3,18 2,8 2,55 0,58
№ 6 3,51 40 3,51 3,09 2,82 0,63
№ 8 4,17 36 4,17 3,71 3,4 0,71
№ 10 4,83 32 4,83 4,31 3,88 0,79
№ 12 5,49 28 5,49 4,9 4,4 0,91
1/4 6,35 28 6,35 5,76 5,37 0,91
5/16 7,94 24 7,94 7,25 6,79 1,06
3/8 9,53 24 9,53 8,84 8,38 1,06
7/16 11,1 20 11,11 10,29 9,74 1,27
1/2 12,7 20 12,7 11,87 11,33 1,27
9/16 14,3 18 14,29 13,37 12,76 1,41
5/8 15,9 18 15,88 14,96 14,35 1,41
3/4 19,1 16 19,05 18,02 17,33 1,59
7/8 22,2 14 22,23 21,05 20,26 1,81
1 25,4 12 25,4 24,03 23,11 2,12
1. 1/8 28,6 12 28,58 27,2 26,28 2,12
1.1/4 31,8 12 31,75 30,38 29,46 2,12
1.3/8 34,9 12 34,93 33,55 32,63 2,12
1.1/2 38,1 12 38,1 36,73 35,81 2,12

UNEF – особо мелкий шаг

размер резьбы число ниток наружный диаметр средний диаметр внутренний диаметр шаг резьбы
дюймы мм на дюйм миллиметры
№ 12 5,49 32 5,49 4,97 4,63 0,79
1/4 6,35 32 6,35 5,83 5,49 0,79
5/16 7,94 32 7,94 7,42 7,08 0,79
3/8 9,53 32 9,53 9,01 8,67 0,79
7/16 11,1 28 11,11 10,52 10,13 0,91
1/2 12,7 28 12,7 12,11 11,72 0,91
9/16 14,3 24 14,29 13,6 13,14 1,06
5/8 15,9 24 15,88 15,19 14,73 1,06
11/16 17,5 24 17,46 16,77 16,32 1,06
3/4 19,1 20 19,05 18,22 17,68 1,27
13/16 20,6 20 20,64 19,81 19,26 1,27
7/8 22,2 20 22,23 21,4 20,85 1,27
15/16 23,8 20 23,81 22,99 22,44 1,27
1 25,4 20 25,4 24,57 24,03 1,27
1. 1/16 26,9 18 26,99 26,07 25,46 1,41
1.1./8 28,6 18 28,58 27,66 27,05 1,41
1.3/16 30,2 18 30,16 29,25 28,64 1,41
1.1/4 31,8 18 31,75 30,83 30,22 1,41
1.5/16 33,3 18 33,4 32,42 31,81 1,41
1.3/8 34,9 18 34,93 34,01 33,4 1,41
1.7/16 36,5 18 36,51 35,6 34,99 1,41
1. 1/2 38,1 18 38,1 37,18 36,57 1,41
1.9/16 39,7 18 39,69 38,77 38,16 1,41
1.5/8 41,3 18 41,27 40,36 39,75 1,41
1.11/16 42,9 18 42,86 41,95 41,34 1,41







Размеры резьбы

ФИТИНГИ РАЗМЕРЫ, ТИПЫ И РЕЗЬБА

 UNF, UTS, UNC и UNE
майор
диаметр
[дюйм]		 ниток на дюйм майор
диаметр
[мм]		 размер сверла метчика
грубый
УНК		 штраф
УНФ		 дополнительный штраф
ЮНЕФ		 грубый
УНК		 штраф
УНФ		 дополнительный штраф
ЮНЕФ
#0 = 0,0600 – 80 1,5240 3/64 дюйма
#1 = 0,0730 64 72 1,8542 #53 #53
#2 = 0,0860 56 64 2. 1844 #50 #50
#3 = 0,0990 48 56 2,5146 #47 #45
#4 = 0,1120 40 48 2,8448 #43 #42
#5 = 0,1250 40 44 3.1750 #38 #37
#6 = 0,1380 32 40 3,5052 #36 #33
#8 = 0,1640 32 36 4.1656 #29 #29
#10 = 0,1900 24 32 4.8260 #25 #21
#12 = 0,2160 24 28 32 5. 4864 #16 #14
1/4 20 28 32 6.3500 #7 #3
5/16 18 24 32 7,9375 Ф я
3/8 16 24 32 9.5250 5/16 в В
7/16 14 20 28 11.1125 У 25/64 в
1/2 13 20 28 12.7000 27/64 в 29/64 в
16 сентября 12 18 24 14.2875 31/64 в 33/64 дюйма
5/8 11 18 24 15. 8750 17/32 в 37/64 дюйма
3/4 10 16 20 19.0500 21/32 в 16.11 в
7/8 9 14 20 22.2250 49/64 в 13/16 в
1 8 12 20 25.4000 7/8 в 59/64 в

УИТВОРТ
Размер Витворта Диаметр сердечника Темы
за дюйм		 Шаг в дюймах Сверло для нарезания резьбы, размер
1/16″ 0,0411″ 60 0,0167 дюйма Номер сверла 56 (1,2 мм)
3/32″ 0,0672 дюйма 48 0,0208 дюйма Номер сверла 49 (1,85 мм)
1/8 дюйма 0,0930″ 40 0,025″ Номер сверла 39 (2,55 мм)
5/32 дюйма 0,1162″ 32 0,0313″ Номер сверла 30 (3,2 мм)
3/16 дюйма 0,1341″ 24 0,0417″ Количество Сверло 26 (3,7 мм)
7/32″ 0,1654″ 24 0,0417″ Номер сверла 16 (4,5 мм)
1/4 дюйма 0,1860″ 20 0,05 дюйма Номер сверла 9 (5,1 мм)
5/16 ” 0,2414″ 18 0,0556 дюйма Сверло с буквой F (6,5 мм)
3/8 дюйма 0,2950″ 16 0,0625″ 5/16 дюйма (7,94 мм)
7/16 ” 0,3460″ 14 0,0714″ Сверло с буквой U (9,3 мм)
1/2 дюйма 0,3933″ 12 0,0833″ Сверло Z (10,5 мм)
9/16 ” 0,4558″ 12 0,0833 дюйма 12,1 мм (0,4764 дюйма)
5/8 дюйма 0,5086 дюйма 11 0,0909″ 13,5 мм (0,5315 дюйма)
11/16″ 0,5711″ 11 0,0909″ 15 мм (0,5906 дюйма)
3/4 дюйма 0,6219″ 10 0,1 дюйма 41/64 дюйма (16,27 мм)
13/16″ 0,6845″ 10 0,1 дюйма 18 мм (0,7087 дюйма)
7/8 дюйма 0,7327″ 9 0,1111″ 19,25 мм (0,7579 дюйма)
15/16″ 0,7953″ 9 0,1111″ 20,75 мм (0,8169 дюйма)
1 ” 0,8399″ 8 0,125 дюйма 22 мм (0,8661 дюйма)
1 1/8 дюйма 0,9420″ 7 0,1429 дюйма
1 1/4 дюйма 1,0670″ 7 0,1429 дюйма
1 1/2 дюйма 1,2866″ 6 0,1667″
1 3/4 дюйма 1,4939″ 5 0,2 дюйма
2 ” 1,7154″ 4 1/2 0,2222″

БРИТАНСКАЯ ТРУБНАЯ РЕЗЬБА
Резьба
размер		 потоков
за дюйм		 Шаг
[мм]		 Большой диаметр
резьбы		 Датчик
длина
[мм]		 Соответствующая трубка
[мм] [дюйм] ДН ОД
[мм]		 ОД
[дюйм]		 Толсто-
Несс
[мм]
1/16 28 0,907 7,723 0,304 4
1/8 28 0,907 9,728 0,383 4 6 10,2 0,40 2
1/4 19 1,337 13. 157 0,518 6 8 13,5 0,53 2,3
3/8 19 1,337 16.662 0,656 6,4 10 17,2 0,68 2,3
1/2 14 1,814 20,995 0,825 8,2 12 или 15 21,3 0,84 2,6
5/8 14 1,814 22,911 0,902 16 2,6
3/4 14 1,814 26.441 1.041 9,5 20 26,9 1,06 2,6
1 11 2,309 33. 249 1.309 10,4 25 33,7 1,33 3,2
1¼ 11 2,309 41.910 1.650 12,7 32 42,4 1,67 3,2
1½ 11 2,309 47.803 1,882 12,7 40 48,3 1,90 3,2
2 11 2,309 59.614 2,347 15,9 50 60,3 2,37 3,6
2½ 11 2,309 75.184 2,960 17,5 65 76,1 3,00 3,6
3 11 2,309 87. 884 3.460 20,6 80 88,9 3,50 4
4 11 2,309 113.030 4.450 25,5 100 114,3 4,50 4,5
5 11 2,309 138.430 5.450 28,6 125 139,7 5,50 5
6 11 2,309 163.830 6.450 28,6 150 165,1 6,50 5

BA (Британская ассоциация Винты)
ВА Внешний
Диаметр		 потоков
за дюйм
0 0,2362 дюйма 25. 38
1 0,2087″ 28,25
2 0,1850″ 31,35
3 0,1614″ 34,84
4 0,1417″ 38,46
5 0,1260″ 43.10
6 0,1102″ 47,85
7 0,0984″ 52,91
8 0,0866″ 59.17
9 0,0748″ 64,94
10 0,0669″ 72,46
11 0,0591″ 81,97
12 0,0511″ 90,91

МЕТРИЧЕСКАЯ РЕЗЬБА
Номинальный диаметр
D (мм)		 Шаг
P (мм)		 Головка болта
1-й
выбор		 2-й
выбор		 грубый штраф Высота
В (мм)		 Плоский размер
A/F (мм)		 Внешний диаметр
A/C (мм)
1 0,25
1,2 0,25
1,4 0,3
1,6 0,35
1,8 0,35
2 0,4
2,5 0,45
3 0,5 2,125 5,5 6,4
3,5 0,6
4 0,7 2,925 7 8. 1
5 0,8 3,65 8 9,2
6 1 0,75 4,15 10 11,5
7 1
8 1,25 1 5,65 13 15
10 1,5 1,25 или 1 7,18 17 19,6
12 1,75 1, 1,5 или 1,25 8.18 19 22.1
14 2 1,5
16 2 1,5 10.18 24 27,7
18 2,5 2 или 1,5
20 2,5 2 или 1,5 13. 215 30 34,6
22 2,5 2 или 1,5
24 3 2 15.215 36 41,6
27 3 2
30 3,5 2 19,26 46 53,1
33 3,5 2
36 4 3 23,26 55 63,5
39 4 3
42 4,5 3
45 4,5 3
48 5 3
52 5 4
56 5,5 4
60 5,5 4
64 6 4

TR база знаний | Геометрия резьбы

База знаний TR | Геометрия резьбы — унифицированная грубая (UNC)



Все размеры указаны в мм, если не указано иное.



d1 – Внешний диаметр внутренней резьбы

d2 – внутренний диаметр внутренней резьбы

d3 – Делительный диаметр

d4 – Большой диаметр



Резьба Главный диаметр Резьба на дюйм Делительный диаметр Наружная резьба малого диаметра Внутренняя резьба малого диаметра
1 0,0730 64 0,0629 0,0544 0,0561
2 0,0860 56 0,0744 0,0648 0,0667
3 0,0990 48 0,0855 0,0741 0,0764
4 0,1120 40 0,0958 0,0822 0,0849
5 0,1250 40 0,1088 0,0952 0,0979
6 0,1380 32 0,1177 0,1008 0,1042
8 0,1640 32 0,1437 0,1268 0,1302
10 0,1900 24 0,1629 0,1404 0,1449
12 0,2160 24 0,1889 0,1664 0,1709
1/4 0,2500 20 0,2175 0,1905 0,1959



Резьба Главный диаметр Резьба на дюйм Делительный диаметр Наружная резьба малого диаметра Внутренняя резьба малого диаметра
5/16 0,3125 18 0,2764 0,2464 0,2524
3/8 0,3750 16 0,3344 0,3005 0,3073
7/16 0,4375 14 0,3911 0,3525 0,3602
1/2 0,5000 13 0,4500 0,4084 0,4167
16 сентября 0,5625 12 0,5084 0,4633 0,4723
5/8 0,6250 11 0,5660 0,5168 0,5266
3/4 0,7500 10 0,6850 0,6309 0,6417
7/8 0,8750 9 0,8028 0,7427 0,7547
1 1. 0000 8 0,9188 0,8512 0,8647
1-1/8 1.1250 7 1.0322 0,9549 0,9704



Резьба Главный диаметр Резьба на дюйм Делительный диаметр Наружная резьба малого диаметра Внутренняя резьба малого диаметра
1 1/4 1.2500 7 1.1572 1.0799 1.0954
1-3/8 1.3750 6 1,2667 1.1766 1.1946
1 1/2 1,5000 6 1.3917 1.3016 1.3196
1 3/4 1.7500 5 1.6201 1.5119 1,5335
2 2. 0000 4,5 1,8557 1,7353 1,7594
2 1/4 2.2500 4,5 2.1057 1,9853 2.0094
2 1/2 2,5000 4 2,3376 2.2023 2.2294
2 3/4 2,7500 4 2,5876 2.4523 2.4794
3 3.0000 4 2,8376 2,7023 2,7294
3 1/4 3.2500 4 3.0876 2,9523 2,9794



Резьба Главный диаметр Резьба на дюйм Делительный диаметр Наружная резьба малого диаметра Внутренняя резьба малого диаметра
3 1/2 3,5000 4 3,3376 3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
