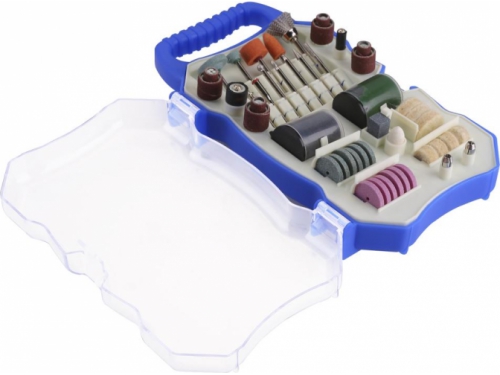

Набор насадок для гравера 100шт. Ø хвостовика 3,2мм, Intertool (BT-0013)

На складе

Доставка по Украине

345 грн

Купить

Интернет – магазин “Строй-ка”

Набор из 285 шлифовальных насадок для гравера дремеля бормашины Dremel

На складе

Доставка по Украине

705 грн

Купить

PROMRV

Набор из 160 шлифовальных насадок для гравера дремеля бормашины Dremel

На складе в г. Ровно

Доставка по Украине

315 грн

Купить

PROMRV

Шлифмашина прямая (гравер), 170 Вт, 8000-35000 об/мин, насадка для фрезерования INTERTOOL WT-0516

На складе

Доставка по Украине

1 965 грн

1 906.05 грн

Купить

Интернет-магазин инструментов “R-Tools”

Насадки для гравера Dremel шлифмашинки 69 единиц

На складе в г. Днепр

Доставка по Украине

260 грн

199 грн

Купить

LisaSHOP

Шліфмашина пряма (гравер), 170 Вт, 8000-35000 об/хв, 120 од, кейс, стійка, гнучкий вал, насадка для

Доставка по Украине

1 690.10 грн

Купить

AVCity

Смотрите также

Комплект насадок для гравера Tolsen 5шт. (77110)

На складе

Доставка по Украине

77 грн

Купить

Болгарка – интернет-магазин инструментов

Набор насадок для гравера 105 предметов ZIC 405-20

На складе

Доставка по Украине

254 грн

Купить

Vitools

Набор насадок шлифовальных для гравера 51 шт. 405-25

На складе

Доставка по Украине

212 грн

Купить

Vitools

Насадки(Камни)Фрезы Для(Гравера)Прямой Шлифмашины Набор(Комплект)17 шт VOREL 25411

На складе

Доставка по Украине

по 258 грн

от 2 продавцов

258 грн

Купить

РУКОЯТКА

Насадки(Полировальные)Диски Для(Гравера)Прямой Шлифмашины Набор(Комплект)5 шт VOREL 25420

На складе

Доставка по Украине

по 605 грн

от 2 продавцов

605 грн

Купить

РУКОЯТКА

Насадки(Камни)Фрезы Для(Гравера)Прямой Шлифмашины Набор(Комплект)22 шт VOREL 25412

На складе

Доставка по Украине

по 231 грн

от 2 продавцов

231 грн

Купить

РУКОЯТКА

Набор шлифовальных камней PARKSIDE PMZS 50 A1, 11 шт, шлифовальные круги, насадки для гравера/шлифмашин

На складе в г. Ивано-Франковск

Доставка по Украине

90 грн

Купить

RICHROOM

Набор из 285 шлифовальных насадок для гравера дремеля бормашины Dremel

На складе в г. Ровно

Доставка по Украине

по 705 грн

от 9 продавцов

705 грн

Купить

Чипест

Набор из 160 шлифовальных насадок для гравера дремеля бормашины Dremel

На складе

Доставка по Украине

315 — 325 грн

от 8 продавцов

630 грн

315 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Набор из 269 шлифовальных насадок для гравера дремеля бормашины Dremel

На складе

Доставка по Украине

705 — 728 грн

от 10 продавцов

1 410 грн

705 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Насадки для гравёра для удаления пыли под М8.

На складе

Доставка по Украине

139 грн

Купить

Hobby tool

Насадки для гравера (Dremel) лепестковые (12мм) 3 шт + держатель

На складе в г. Львов

Доставка по Украине

104 грн

Купить

Hobby tool

Шлифовальные насадки для дремеля гравера набор в кейсе, 285 предм.

На складе в г. Ровно

Доставка по Украине

705 грн/упаковка

Купить

Double-Shop

Шлифмашина прямая (гравер), 170 Вт, 8000-35000 об/мин, 120 ед, кейс, стойка, гибкий вал INTERTOOL WT-0516

Доставка из г. Черновцы

1 393.18 — 1 399 грн

от 2 продавцов

1 699 грн

1 393.18 грн

Купить

“Усадьба”, интернет-магазин

Насадки для гравера. Как выбрать и использовать гравер по дереву. Гравировка ручным и лазерным электроинструментом

ГлавнаяРазноеНасадки для гравера


Самодельные насадки / фрезы / расходники для гравера, дрели и бормашинки

В статье будет затронута тема как сделать расходники своими руками. Не для кого не секрет, что китайские насадки очень низкого качества, а у фирменных цена кусается. Так что в некоторых случаях выгоднее будет сделать самому. Под катом вы увидите мои самодельные насадки и так же интересные решения из интернета.

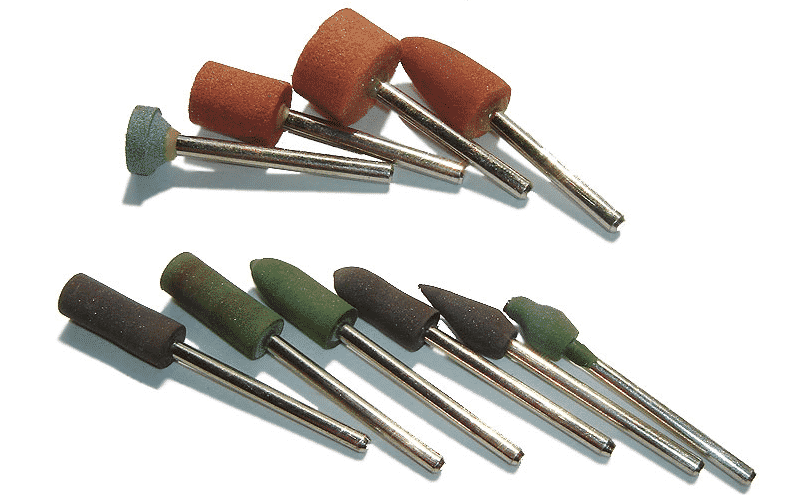

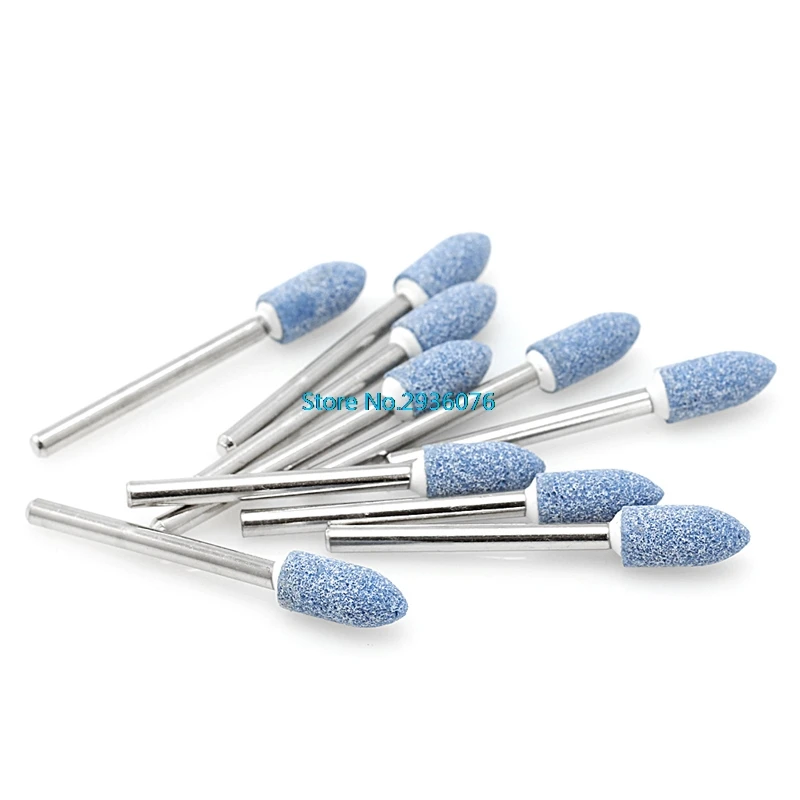

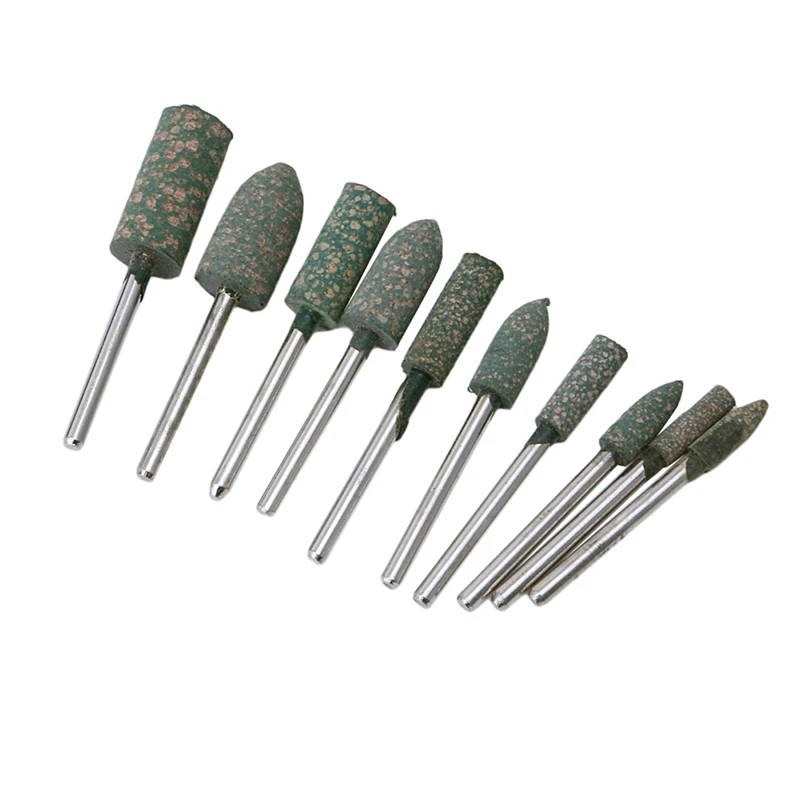

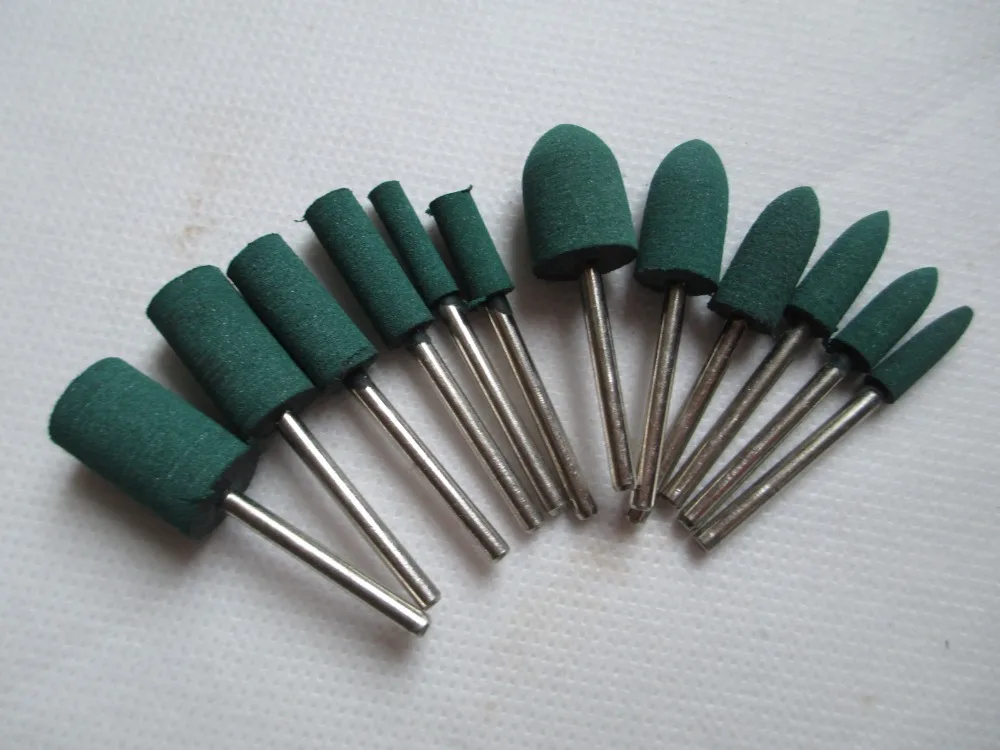

Абразивные насадки

Лепестковый круг для гравера

Родные наждаки на резиновом барабане живут не долго, по этому нужно найти альтернативное решение. Из фанеры вырезаем окружность небольшого диаметра:

Придаём более ровную форму:

Делаем пропилы ножовкой по металлу:

В полученные прорези на эпоксидную смолу вклеиваем наждак:

Получаем:

Лепестковый круг для дрели

Насадка диаметром побольше. Чтоб не получилась «растопырка» как в предыдущем варианте, при склейке наждак нужно стянуть резинкой. Это происходит из-за того, что основание ткани впитывает смолу из разреза и грубеет.

Готовая насадка:

Плюс лепестковых кругом в том, что они служат на порядок больше, чем обычный наждак на барабане такого же диаметра.

Наждак для дрели из роликов от магнитофона

В старых бобинных магнитофонах имеются большие резиновые ролики с металлической втулкой. На втулку сажаем болт, а на резину клеим наждак:

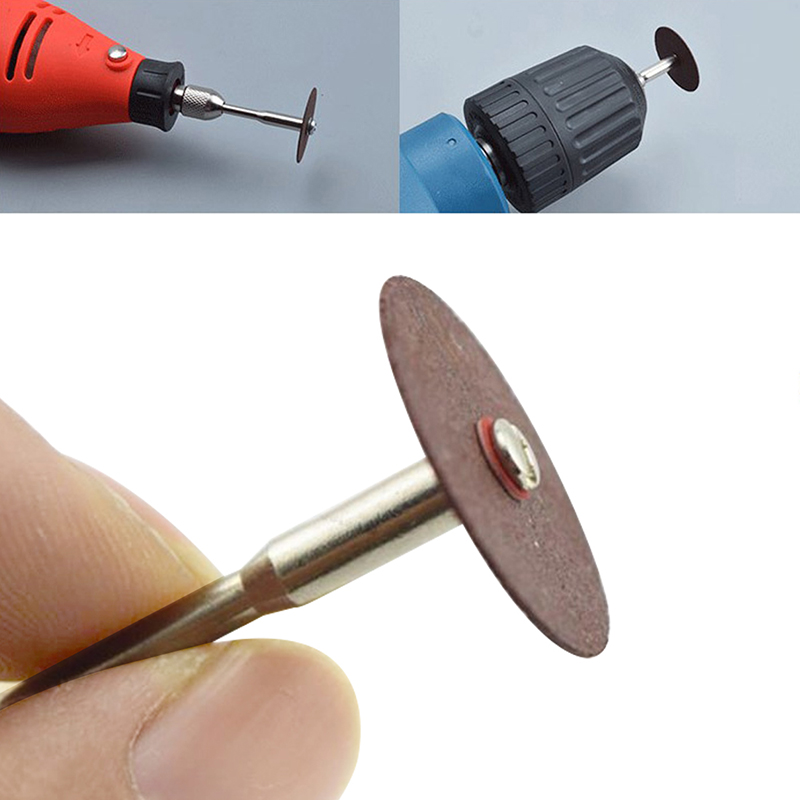

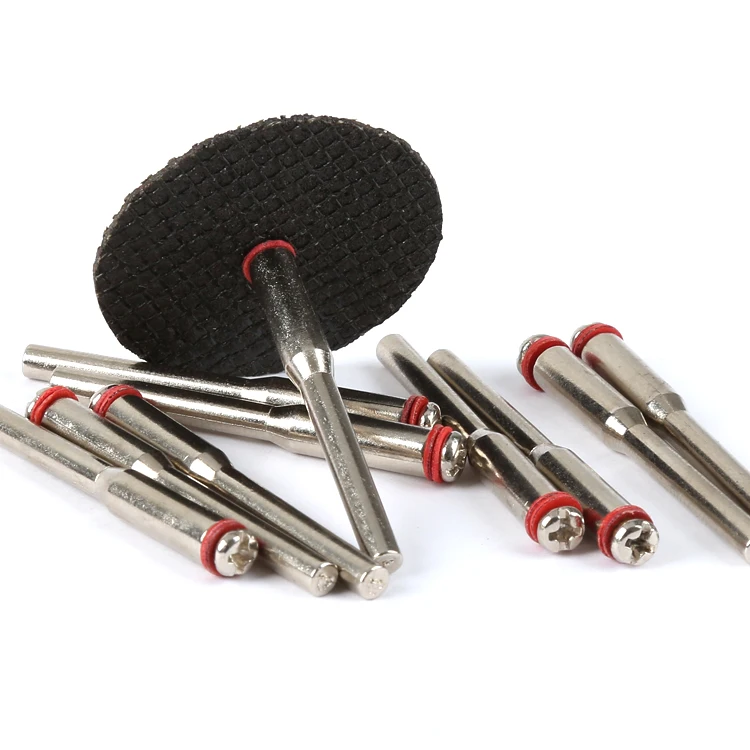

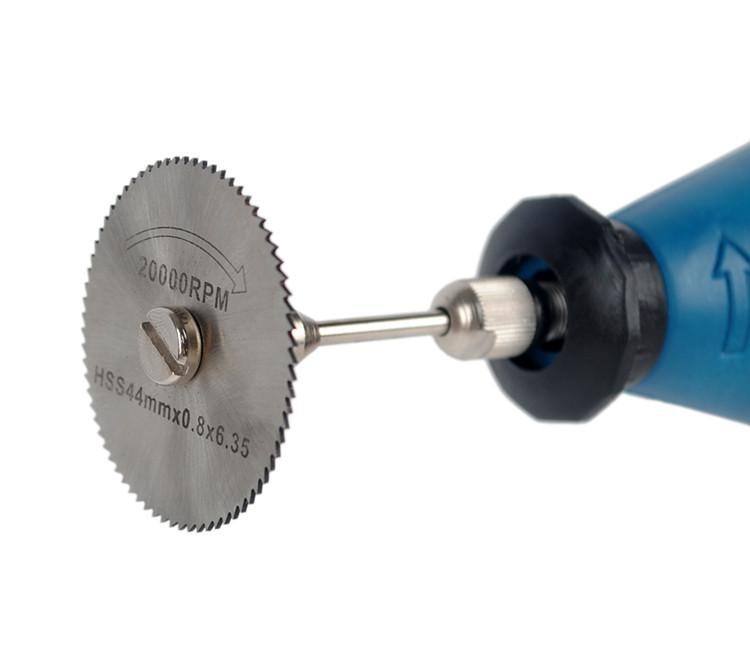

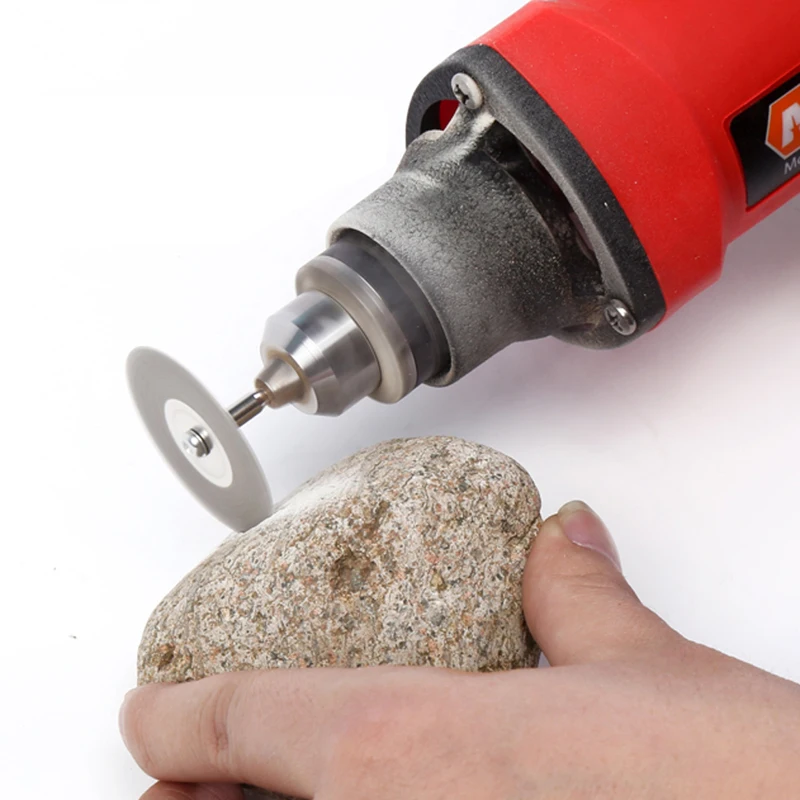

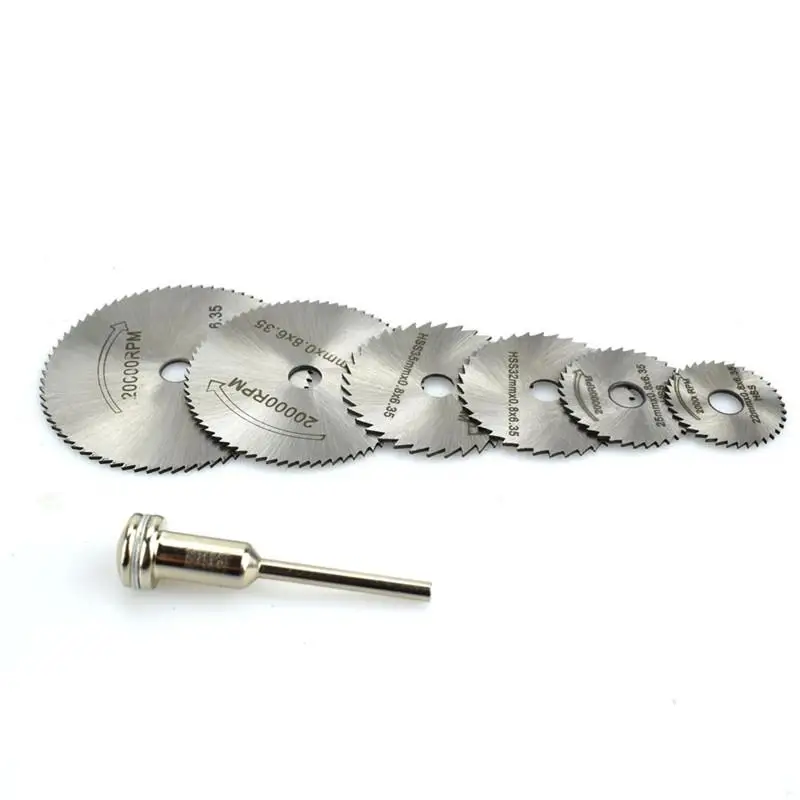

Отрезные круги для гравера

Тема довольна распространена, но всё же расскажу для полноты картины.

Берём тонкий отрезной диск для УШМ, циркуль с двумя иголками, шило, и ненужные ножницы:

1) Циркулем вычерчиваем окружности (слишком большие круги делать не стоит, работать ими неудобно. Оптимальный размер — чуть меньше стандартного круга) Следим за тем, что бы центр окружности находился посередине одного из квадратиков армирующей сетки.

2) Разрезаем ножницами диск на сектора, и потом вырезаем сами окружности, находящиеся в секторах. Для этой работы подойдут ножницы по металлу, но и обычными канцелярскими тоже можно делать, только они от этого сильнее тупятся, так что берём те ножницы, которые не жалко.

3) Лёгкими вращательными движениями шила начинаем поочерёдно с двух сторон проделывать отверстие. Диаметр отверстия должен быть равен диаметру винта. Если отверстие будет немного больше, то его разобьёт.

4) Обтачиваем круг на малых оборотах об ненужный точильный камень:

И получаем армированные отрезные круги:

Изготовление таких кругов обходится гораздо дешевле, нежели их покупка. Так же они дольше служат чем покупные неармированные круги.

Насадка для декоративной шлифовки

В пробку вкручивается саморез без шляпки, а в основание приклеивается шайба.

Кулачки патрона будут упираться в шайбу и не давать саморезу вкручиваться глубже.

Удобнее всего такую насадку использовать на сверлильном станке. Можно вкрутить вместо самореза в пробку насадку для войлоков:

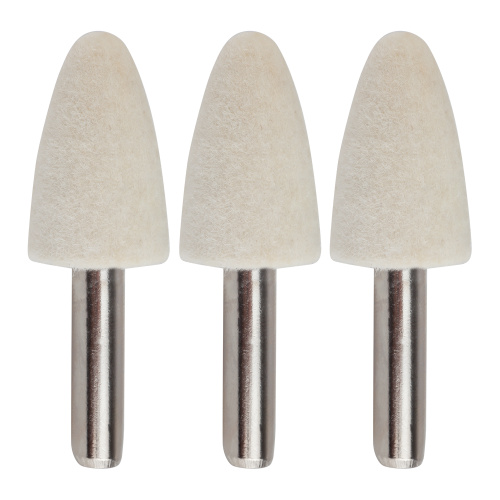

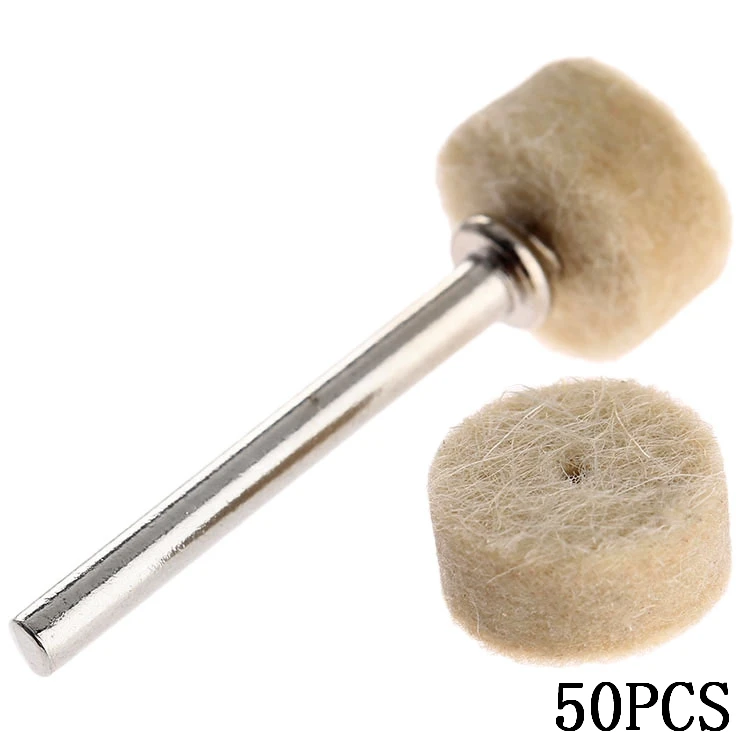

Полировальная насадка для дрели

Ещё одна довольно распространённая тема. Войлок от валенка зажимается болтом с широкими шайбами. На войлок наносится полировальная паста, например паста ГОИ.



Далее следует несколько примеров абразивных насадок, взятых из интернета.

Шлифовальный барабан для дрели



Шлифовальный барабан для гравера

На токарном станке вытачивается металлический барабан  с прорезью, в которую заправляется край наджака, и он обматывается вокруг барабана. Фиксация происходит резинкой. Ту же конструкцию можно сделать и из фанеры, как показано в предыдущем варианте.

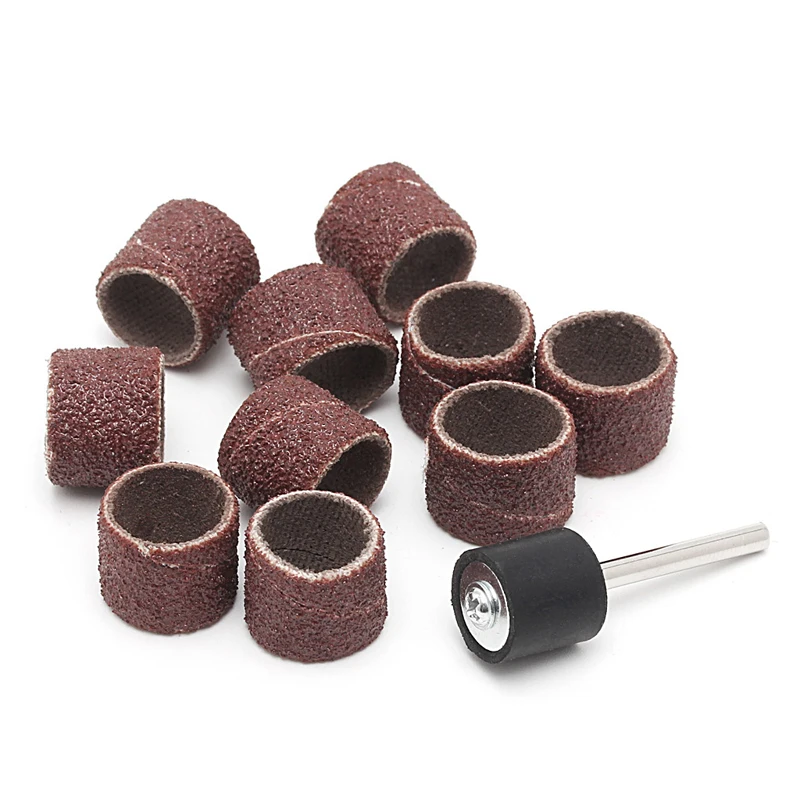

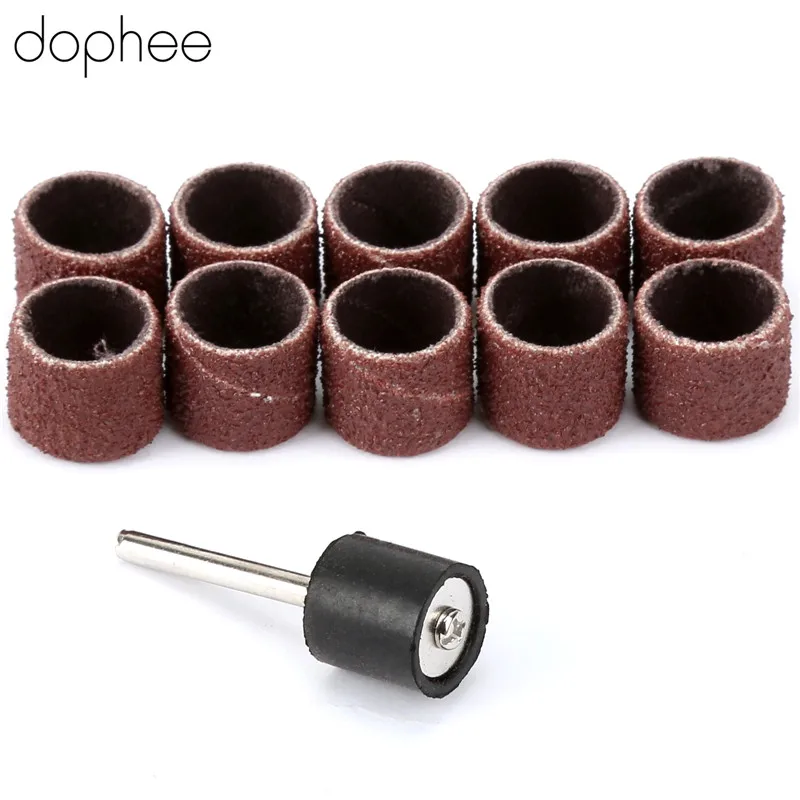

Шлифовальные цилиндры для гравера

Товарищ Marshall предлагает делать цилиндры таким образом, цитирую:

Для того, чтобы сделать данный вид расходки нам понадобится: прочная, но как можно более тонкая ткань ( лучше Х/б ), шкурка нужной зернистости, а главное, трубочка подходящего диаметра, на которой и будут находиться цилиндры во время склеивания.

Итак, берем ткань и нарезаем ее длинными полосками шириной 12 мм. Потом эти полоски режем вразмер диамертра трубочки с нахлестом примерно 1-1.5 см., плотно натягиваем на трубку (чтобы они не болталис ) и склеиваем наши кусочки прямо на трубке с помощью обычного ПВА. Дальше задача чуть посложнее: надо правильно сделать трафарет, по которому будут в дальнейшем вырезаться сами шкурки. Трафарет показан на рисунке справа под трубкой. Делаем так: берем, отрезаем кусок шкурки такой же ширины, как и такань, но на 1 см длиннее. Прикладываем поверх наклееной ткани и отмечаем место, где должен быть стык двух торцов шкурок. После этого делаем необходимые геометрические действия: из точки должного стыка проводим поперек шкурки линию, с другого конца шкурки, на том же расстоянии делаем то же самое, после чего проводим в образовавшихся прямоугольниках диагонали и отрезаем по этим диагоналям кусочки шкурки. Теперь, когда вы прикладываете ваш трафарет поверх наклеенной на трубке ткани, вы получаете точное диагональное соединение торцов шкурки.

Теперь у вас есть трафарет, который можно обвести ручкой по контуру на оборотной стороне наждачки.

Далее совсем просто: клеим полоски ткани пока на трубке не закончится место. Далее по трафарету вырезаем кусочки шкурки и клеим поверх ткани тем же ПВА или лучше «Моментом».  Чтобы шкурка не развернулась до того, как она приклеится, надо ее прижать резиночкой или полоской изоленты. После высыхания может получиться так, что ваша поделка приклеилась к трубке, поэтому надо после нанесения клея пару раз в разное время повернуть заготовки вокруг своей оси. Также, чтобы из бежать приклеивания заготовки к трубке нельзя использовать супер — клей и трубка не должна быть деревянной.

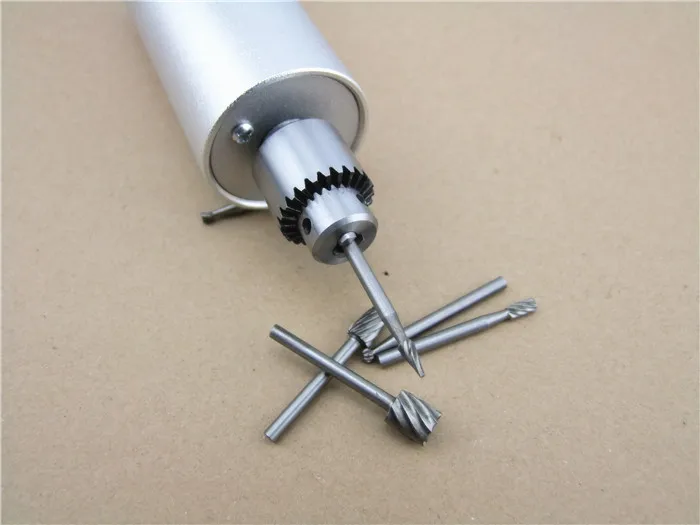

Фрезы

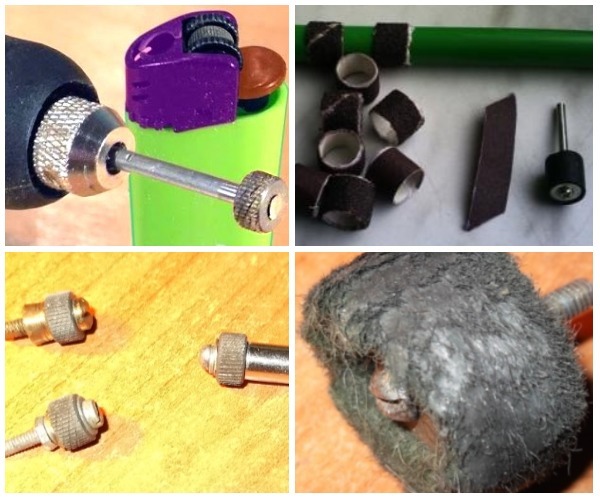

Фреза из колёсика зажигалки для дрели или гравера

Если насадка будет использоваться в дрели, то сажаем колёсико на болт, если в гравере — вместо отрезного круга:

Такая фреза запросто режет дерево, пластик и мягкий металл.

Фреза для дрели из дюбеля

Стачиваем со шляпки  все лишние неровности.

Отрезным кругом гравера делаем пропилы под углом и получаем фрезу:

Центрорез

Разновидность сверла и фрезы. Центрорезом удобно прорезать отверстия в материалах, имеющих малую толщину. В металлическом брусочке нужно высверлить сначала отверстия под сверло и резец, потом под прижимные винты и нарезать в них резьбу.

Если центрорез будет использоваться в дрели, то вместо сверла нужно установить металлический пруток. Резец делается из хвостовика сломанного сверла.

Так же им можно нарезать шайбочек, например из стеклотекстолита от распаянных плат:

Фреза из пробки

Одна книжка предлагает изготовить фрезу из пробки. На сколько это удачная идея я скачать не могу, так как сам не пробовал обрабатывать что либо такой фрезой. Думаю, что для очень мягких материалов подойдёт.



Пара конструкций фрез из интернета

Фреза из ножа электробритвы

Товарищи на форуме предлагают использовать нож электробритвы как фрезу.

Но есть одна проблема — направление вращения ножа обратное, так что нужна дрель с реверсом.

Фреза из ножовочного полотна

Ну вот и всё!

Добавляйте в комментарии свои насадки и годные варианты из интернета.









ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SterAK

mozgochiny.ru

Шлифовальная насадка для гравёра своими руками – Ярмарка Мастеров

Задача стояла такая: сделать шлифовальную насадку по металлу для гравёра Калибр своими женскими руками из подручных материалов. Надобность в такой насадке была продиктована наличием в доме множества интересных металлических стальных и латунных предметов, которые нужно было подновить. А с покупкой мною гравёра это стало возможно в домашних условиях. Те насадки, которые шли в комплекте с гравёром Калибр совершенно не подошли мне. Иными словами — результат от их применения — ноль без палочки, никакущий результат, отсутствие подходящих насадок для какой-либо шлифовки-полировки латунных и стальных предметов.

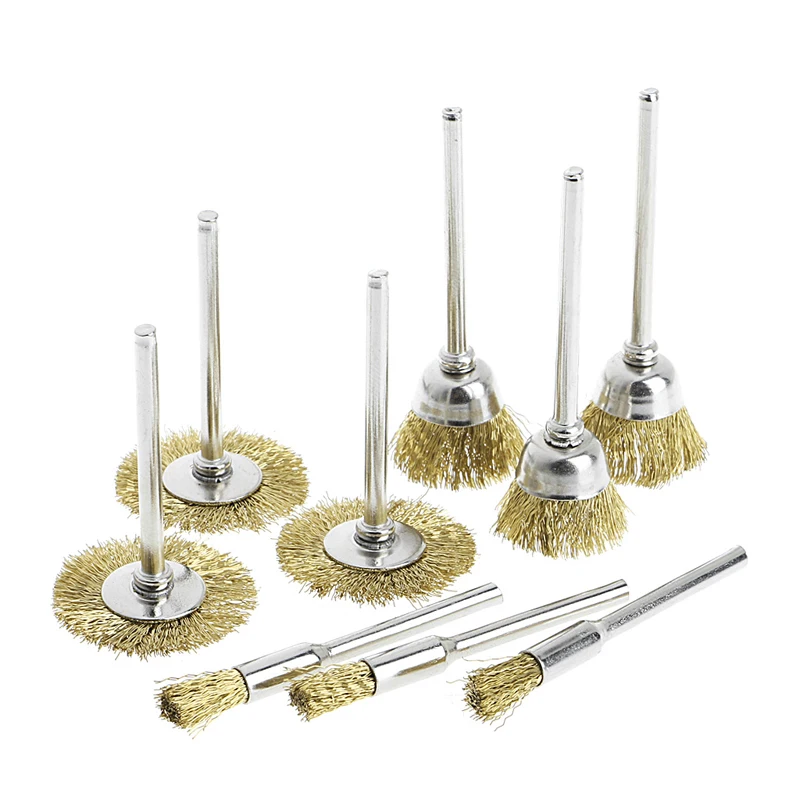

Латунная щетка, которая шла к гравёру Калибр почернела и не оставила на поверхности ни единого светлого пятнышка. Может, она для чистки, но ни в коем случае не для шлифовки и дальнейшей полировки латуни. Все войлочные насадки от Калибра, что мёртвому припарки — потёрлись боком и только разлохматились. Хотя у меня не было никакой полировальной пасты (не знаю, нужна ли она в случае полировки металла). Но что в таком случае делать?

Как отполировать с помощью гравёра старые латунные и стальные предметы?

Заранее посмотрела ролики в сети и нашла хорошее решение — сделать такую насадку самостоятельно из подручных материалов. Понравилась такая идея: сделать диск из толстой кожи (который и сам по себе можно будет использовать для полировки) и на него насадить диск из наждачной бумаги с крепкой подложкой зернистостью Р500. Такую конструкцию буду использовать для полировки стали. Фишка в том, что самодельные диски из наждачной бумаги можно менять в зависимости от этапов обработки и обрабатываемых материалов.

Такие маленький кружочки можно вырезать и из больших круглых шлифовальных дисков с клеевой подложкой.

Вот поэтапно отфотографирован процесс изготовления:

Подобрала отрезок от кожаного ремня, который я не выкинула, а положила в коробочку со словами: “Пригодиц-ца!”. И вот, пригодилось! Вот он.

Сначала стачила верхний слой теснёной кожи для придания кожаной заготовке более плоской поверхности. Очень много грязи от такого процесса.

Три верхние насадки от гравера Калибр не подошли. Наждачный валик коричневый из набора насадок, шедших в кейсе с гравёром Калибр, не помог — слетел с резинового валика сразу в следствие несовпадения диаметров. Снимала верхний слой коричневым цилиндром из отдельного набора к Калибру. Там сошлись размеры валика и резиновой насадки. Вот результат.

Далее нарисовала желаемые кружки и отметила серединки.

Потом проколола центр кругов шилом.

Отверстие не везде получилось по центру.

Думаю в следующий раз целесообразно сначала колоть отверстие, а потом пририсовывать кружок. Подправила контур кругам по трафарету из коричневого отрезного круга, шедшего в комплекте насадок к Калибру.

Вырезала круг не совсем аккуратно, так как это совершенно не обязательно, потому что буду подшлифовывать его контур гравёром.

Ну вот и шаблон сломался!

Надо из картона шаблончиков наделать. Но лучше изготовления для аккуратных и ровных кружков пользоваться пробойником для кожи (на Ярмарке Мастеров такие тоже есть). Но у меня такой просечки-пробойника не было. Поскольку отверстие после вырезания оказалось не по центру, подравняла круг и после вырезания.

Править кожаный кружок на бруске оказалось совершенно невозможно — грязь и ноль результата.

Обтачила кожаные кружочки той же цилиндрической насадкой, что и ремень в начале. А вырезала круги финскими ножницами Fiskars 1988 года выпуска. Прекрасно режут, всем рекомендую такие ножницы.

Перехожу к наждачной бумаге.

Рисую круги по контуру обточенного кожаного круга и делаю дырочки.

Потом вырезаю шлифовальные кружочки. Опять кривовато! Ну подравняю прямо на насадке.

Собираю насадку на имеющемся у меня держателе:

Ну и теперь: пробую! Сил правда уже не осталось на серьёзную работу, и я зашлифовала стальную линейку. Получилось! Теперь только наждачки меняй с различной зернистостью! Ура!

На изготовление вместе с фотографированием ушло аж три часа. Многовато! Ну а теперь только кружки из наждачки режь. Это максимум 10 минут!

Надеюсь, этот опыт будет вам полезен. А я буду публиковать отполированные вещи, которым я верну вторую жизнь с помощью такой насадочки!

www.livemaster.ru

лазерный, ручной, видео-инструкция по резьбе своими руками, насадки, фрезы, шарошки, борфрезы 3мм, фото и цена

Все фото из статьи

Если вы решили заняться гравировкой для собственного удовольствия, вы сможете со временем превратить любую заурядную вещь в произведение искусства. Процесс нетрудный, так как вам требуется лишь самостоятельно обвести рисунок с помощью специального инструмента или использовать для этого 3d гравер по дереву.

Вы сможете изготовить практически любую картинку, потребуется лишь настойчивость и время.

Ручной инструмент для гравирования по древесине

Сегодня мы расскажем о том, как выбирать необходимый инструмент для работы, а также о самом процессе.

Как выбрать гравер для работы вручную

При выборе гравера необходимо обращать внимание на:

  1. Мощность — чем она выше, тем легче граверу обработать твердые материалы.
  2. Размер цанги — это важно для подбора аксессуаров. Принцип ее работы такой же, как и фрезеров, а наиболее распространенный диаметр — 3,2 мм. Помимо этого, встречаются цанги диаметрами 2,4, 1,6 и 0,8 мм.

Совет: старайтесь отдавать предпочтение инструментам с набором цанг, чтобы можно было использовать разнообразные насадки.

  1. Число оборотов прибора и возможность их регулирования — очень важный фактор при выборе гравера. Связано это с тем, что есть насадки, которые запрещается использовать на высоких оборотах или, наоборот, их оптимально применять при высокой скорости вращения основного вала прибора.

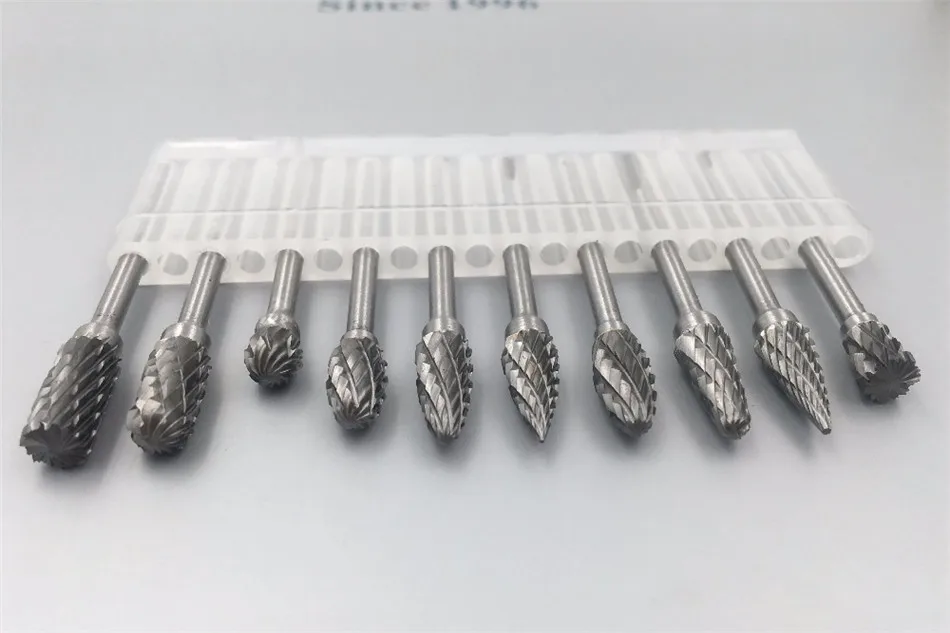

Фрезы по дереву для гравера для выполнения фигурной резьбы

Совет: рекомендуем отдавать предпочтение граверам с высокими оборотами, а также с возможностью их регулировки, потому что они могут использовать различные типы насадок, благодаря чему спектр их возможностей существенно увеличивается.

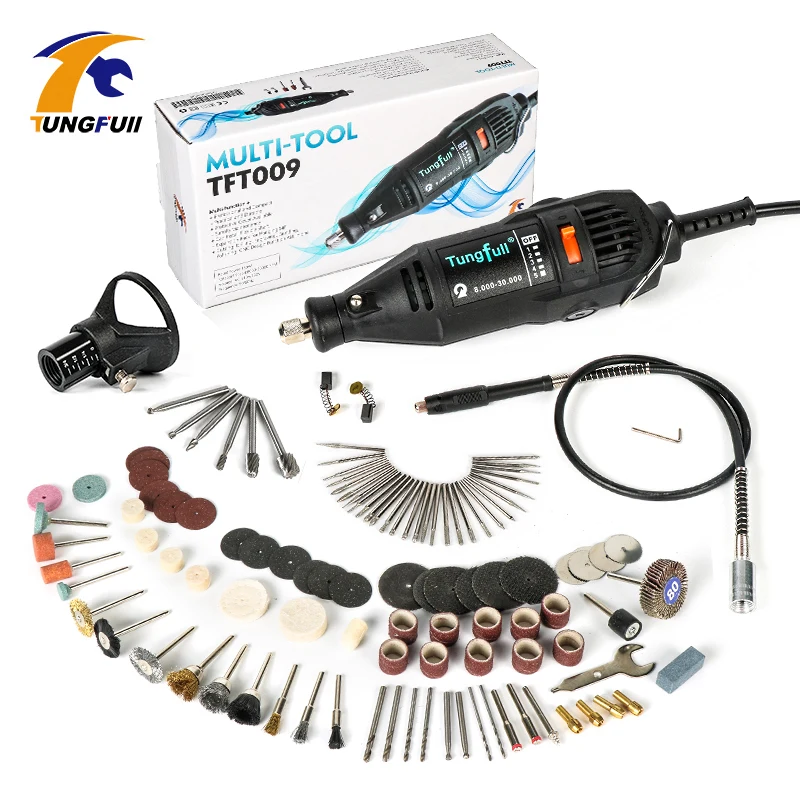

  1. Комплектация — лучше всего приобретать модели в максимально возможной, хотя и цена при этом будет выше. Например, если в комплекте будет гибкий вал, с его помощью производить граверные работы гораздо удобнее. Вы можете сам гравер повесить на крюк, а весь процесс проводить только с помощью гибкого вала.

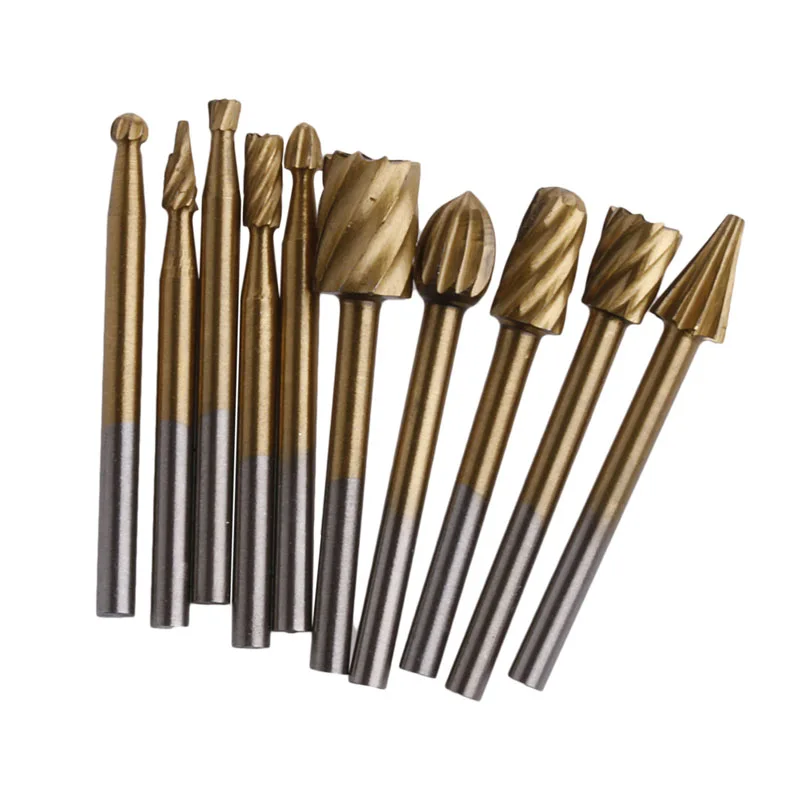

Шарошки для гравера по дереву в наборе

  1. Насадки — чем они разнообразнее, тем лучше, благодаря ним вы сможете выполнять самую разную граверную работу и на любом материале. Если даже какие-то в данное время вам не понадобятся, впоследствии не нужно будет переплачивать.

Насадки для гравера по дереву позволяют выполнить любую задуманную работу

  1. Упаковка – данный фактор также имеет значение. Очень хорошо, когда и гравер, и комплектация к нему идут в удобном кейсе.
  2. Масса – рекомендуем приобретать легкий инструмент, так как во время долгих шлифовальных работ держать тяжелый будет достаточно некомфортно.
Гравировка ручным электроинструментом

Во время работы обязательно используйте защитные очки, чтобы опилки не попадали в глаза (см.также статью «Дисковая фреза по дереву – виды и тип установки. Расположение и крепление зубьев»).

Инструкция процесса, следующая:

  1. Подберите необходимую насадку, чтобы вы смогли получить именно тот узор, какой задумали. К примеру, для плоских применяют цилиндрические, а для полых закругленные. Есть также специальные насадки, которые обычно используют для редких видов работ.

Совет: использование насадок в виде капли дает возможность максимально точно выполнить задуманное, благодаря изменению угла наклона.

  1. Сделайте на деревянной поверхности рисунок от своими руками или перенесите его с бумаги. Во время работы с древесиной проработка мелких деталей зависит только от ширины инструмента и вашей руки.

Совет: не хотите рисовать по поверхности, воспользуйтесь тонкой пленкой из полиэстера, на которую нанесите эскиз, а затем прикрепите ее к ней.

  1. Начните гравировку. После включения инструмента, аккуратно опустите гравер на поверхность. Не спешите, все ваши движения должны быть медленными и плавными. Для получения изображения в формате 3d н нужно делать слишком глубокие резы. Лучше вначале пройтись по рисунку слегка, а затем вторым кругом, если что-то не понравится.

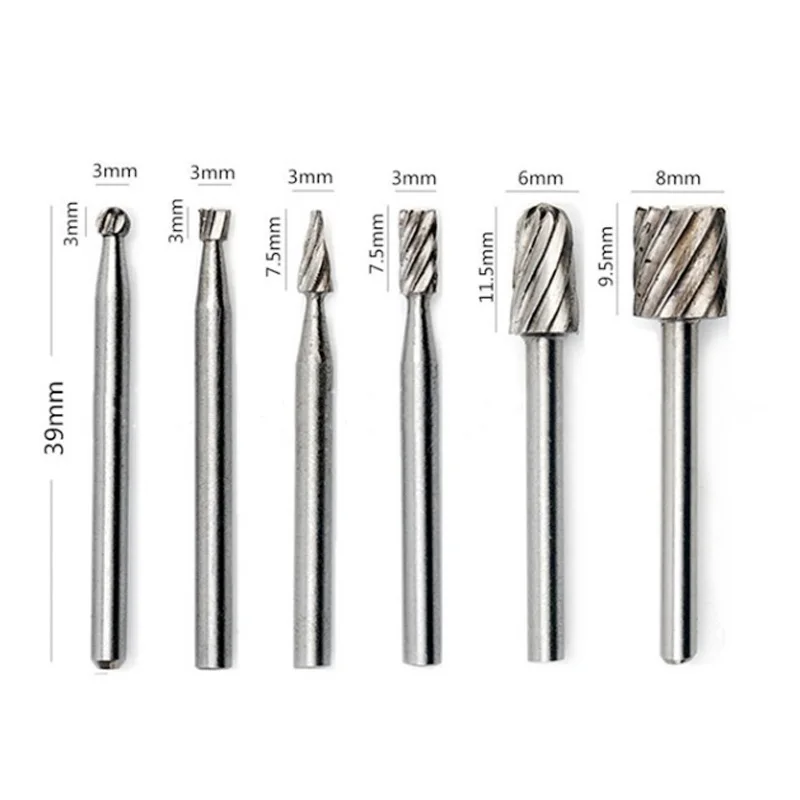

Спиральные борфрезы для гравера по дереву 3мм

  1. На последнем этапе поверхность можете покрыть краской, тогда рисунок может стать более заметным. При этом окружающий фон сделайте другим цветом, выделяя его. Благодаря краске или прозрачному лаку вы также сможете защитить материал от износа.

Что такое лазерная гравировка по древесине

Так называют процесс выжигания по деревянной поверхности с помощью лазера. В этом случае удается получить высокое качество изображение, чего невозможно добиться классическим способом. К примеру, прибор позволяет отобразить даже самые мелкие детали рисунка.

Мини лазерный прибор для гравирования по древесине

Для чего применяется

Сегодня лазерное гравирование используется для создания:

Сувениров и подарковКрасиво выглядят выжженные рисунки, надписи или логотипы, гармонируя и подчеркивая естественный цвет поверхности. Технология позволяет перенести на древесину фотографии, картины и портреты, делая такой подарок вдвойне приятным, который обязательно займет почетное место в квартире или доме.
Декоративных элементовС помощью лазерной гравировки можно создавать эффектные изделия для интерьера. Их оригинальность только подчеркнет стиль владельцев.
РекламыТеперь создать табличку, вывеску или подставку, на которой будет логотип компании не составит труда.

В отличие от классического выжигания по поверхности, лазер не соприкасается с ней. Поэтому удается создавать рисунок на тонких или легко деформирующихся элементах.

Совет: поверхность изделий, которые подвержены истиранию, необходимо после обработки лазером лакировать.

На окончательный результат обработки древесины с помощью лазера влияет ее порода и предварительная обработка. Хотя даже при самых плохих параметрах, вы получите максимально детализированный рисунок со стойким рельефны изображением, которое придаст изделию презентабельный внешний вид.

Резьба по дереву гравером установленном на станке с ЧПУ

Рекомендации профессионалов
  1. Не спешите начинать процесс обучения с тяжелых рисунков.
  2. Возьмите инструмент в руку и прочувствуйте его, пытаясь сделать с его помощью несколько линий.
  3. Выберите для себя самое удобное положение – это очень важный фактор.
  4. После того, как освоитесь с гравером, попробуйте сделать простые надписи, предварительно нанеся их на поверхность древесины.
  5. Главное – не торопитесь, никто не гонит вас сделать все сразу за один присест.
  6. Следите, чтобы ваша рука не уставала, иначе через время вы просто испортите работу.

На фото – инструмент для гравировки по дереву с гибким валом

Вывод

Работа с электрическим гравером ручного типа может напомнить вам работу с выжигателем, вам также придется обводить аккуратно по контуру предварительно нанесенный рисунок. При выборе инструмента учтите наши рекомендации, чтобы ваше изображение получилось максимально реалистичным (см.также статью «Насадки для дрели по дереву и их виды. Шлифовка и полировка. Фрезеровка. Резка»).

Для более сложных деталей лучше всего воспользоваться станками с ЧПУ или лазерным прибором. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

rubankom.com

Дополнительные приспособления для гравёра, какие бывают и предназначение?

В связи с тем, что практически год вместо ответа на вопрос мне предлагают обратить внимание или на выбор гравёра или расходных материалов для него, а владельцев именно приспособлений среди пользователей не оказалось, решился поделиться своими опытом использования дополнительных устройств, приобретённых *на пробу* и изучение других в магазинах и посредством интернета.

Итак, с чего всё началось… При подборе гравёра увидел нечто такое:

На картинке видно, что помимо расходки, в комплекте находятся различные приспособления числом шесть, из которых в строительных магазинах видел только гибкий вал. Отсюда и возникли вопросы “Что это?”, “Для каких целей?”, “А нужно ли это или просто переплачу за безделицы?”

Посмотрев комплектацию и оценив сайт производителя, нашёл магазинчик, где такие приспособления продаются по отдельности и как-то не впечатлился. Очень похоже на одноразовые детские игрушки из дешёвого пластика в виде загадочных поскрипывающих и похрустывающих устройств устройств.

Альтернативой Дремелю на тот момент рассматривал гравёр Proxxon, который увы на каждом углу и в гипермаркетах не найти, а предварительно хотелось подержать в руках и пощупать.

Нашёл розничный магазинчик, в котором был практически весь ассортимент миниинструмента и расходных материалов Proxxon (или как позиционирует производитель “Инструмент для малых поверхностей”), в котором не только можно было поговорить с менеджером и полистать каталоги, а посмотреть, пощупать и даже попробовать вживую! Не сочтите за рекламу, но после Proxxon, остальной инструмент – жалкая поделка.

Младшие модели гравёров (возможно за исключением 12 вольтовых, что в некоторых случаях тоже спорно) выигрывают по качеству и удобству у флагманов других производителей, а уж разнообразие дополнительных приспособлений и качество исполнения захватывает дух!

Для сравнения с предыдущей картинкой, где представлено приспособление для фрезерования от Дремель, предлагаю просто сравнить с подобной, которую я с удовольствием и приобрёл в дополнение к гравёру. Полированная цельнолитая станина, надёжные крепления и регулировка…

На тот момент при сопоставимых ценах выбор был сделан окончательно в пользу последней марки за качество и материалы исполнения. Особенно порадовало, что шейка у всех моделей гравёров от любительских до профи и индустриальной стандартная, в виду чего приспособления при желании можно использовать с любой моделью, в отличии от того же Дремель.

Посему опишу, что щупал-видел именно от этого производителя.

Гибкие валы, как и гравёры выпускаются в двух вариантах – либо с быстрозажимным трёхкулачковым стальным патроном, либо с набором из шести цанг с зажимом, поэтому можно спокойно прикупить модель с патроном, а вал с цангами или наоборот и дома будет полный комплект на разные случаи.

Очень понравилось не встреченное у других, но несомненно полезное приспособление – педаль, предназначенная для устройств, мощностью до 500 Вт, включаемая в разрыв цепи или блоку питания, при использовании 12-вольтового инструмента, выполненный как и корпуса инструментов из нейлона, армированного стеклопластиком – когда заняты обе руки и не оторваться от увеличителя или не дотянуться до стойки (или держателя), куда зафиксирован гравёр – здорово выручает!

Несмотря на то, что в линейке гравёров присутствует и так называемый угловой, производитель не обошёл вниманием и пользователей классических агрегатов, выпустив угловую насадку, что упрощает работу с некоторыми видами расходки или в труднодоступных местах.

Несомненно многим приглянутся разнообразнейшие стойки и держатели гравёра, способные не только располагать жёстко под разнообразными углами инструмент, но и превращать в сверлильный станок, способный даже сверлить под заданным углом.

которые также универсальны и могут стыковаться друг с другом в различных комбинациях. Так, например, к той же сверлильной приставке, при необходимости можно установить координатный стол (коих несколько на выбор), который в сою очередь дополнить универсальным держателем или тисками, или приспособление для гравирования, фрезерования и т.п.

Продвинутая же индустриальная серия, расширяемая за счёт стоек, координатных столов и прочих приблуд может превратить гравёр в полноценный гравировальный станок, продвинутый сверлильный или даже токарный!

Однако лихо уж замахнулся… Не каждому нужно и не всем по карману такие минимонстры, но не стоит отчаиваться и если нужно просто выточить ствол к модели танка или мелких балясин для кухонной решётки не требующих особой точности раза два в год, то можно обойтись и таким решением

Возможно несколько сумбурно и не систематизированно, но надеюсь кому-то мои изыскания пригодятся, а если кто дополнит реальным опытом или другими интересными решениями – буду рад!

www. remotvet.ru

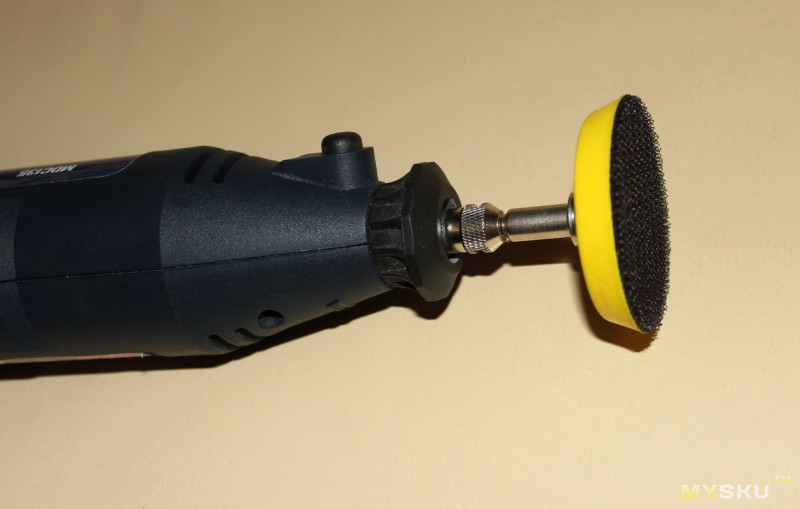

Насадки для гравера и бормашины своими руками

  Ещё раз возвращаюсь к вопросу, который уже не раз затрагивал в своих заметках на сайте. Речь пойдет о насадках для гравера и бормашины. Тема эта, наверное, бесконечная, так как кроме самых разнообразных насадок, которые поставляются в комплекте вместе с гравером и бормашиной  или,  которые можно отдельно приобрести в магазине инструментов, домашние умельцы изготавливают их  своими руками. И тут уж каждый стремится сделать то, что наиболее востребовано при выполнении тех или других работ.   Кстати, из тех наборов, что были в комплекте моих двух  электрограверов, насчитывающих несколько десятков насадок, я пользуюсь чаще всего от силы пятью-шестью, а остальные просто лежат “мертвым грузом”, но для того, чтобы были под рукой и не затерялись, сделал такую, как на верхнем фото, простенькую трехъярусную самодельную подставку из дерева.  Может быть, и они когда-то пригодятся, но сейчас я чаще всего применяю различные самодельные шлифовальные насадки, “заточенные” под те задачи, которые при работе с деревом  решаю с помощью бормашинки (Профиль Б-03) и граверов (Калибр и  Hammerflex 113-003).        Почему именно самоделки? – Потому, что в продаже я не встречал хороших шлифовальных насадок, позволяющих качественно выполнять с помощью бормашины и гравера обработать вогнутые поверхности и углубления деревянных заготовок. Да, есть много разных борфрез, которыми можно быстро снять слой древесины на указанных поверхностях, но шлифовать  их практически нечем. Имеющиеся в продаже насадки – шлифовальные барабаны со сменными цилиндриками из наждачной бумаги, шарошки и шлифовальные круги неудобны, к примеру, при шлифовке углубления заготовки для деревянной ложки. А обработка наждачной бумагой вручную слишком трудоемкий и нудный процесс.   Здесь требуется насадка, имеющая либо шарообразную, либо овальную форму. Причем, у этой насадки должна быть предусмотрена возможность последовательной быстрой замены наждачной бумаги с крупным зерном на другую, с более мелким. Кроме того, желательно, чтобы эта насадка была простой в изготовлении и не дорогой.    После экспериментов с применением самых разных самодельных насадок для гравера и бормашины я пришел к следующему варианту, который, на мой взгляд, более всего подходит для решения задач, о которых сказано выше. Деревянные самодельные  основания для таких насадок просты в изготовлении.  О том, как сделать   примерно такие, как на фото, основания деревянных насадок для бормашины, можно посмотреть отдельную статью, где наглядно показано, что это совсем не сложно. Естественно, что для минидрели (электрогравера) насадочки должны быть поменьше по размеру и их хвостовик должен входить в цанговый патрон инструмента. Диаметр и форма насадок может быть любая (конечно, слишком больших делать не стоит, чтобы не перегружать электроинструменты), – та, что нужна под выполнение конкретной работы.  Расходный материал  для них – это наждачная бумага, которая не так уж и дорога, тем более, что можно использовать различные небольшие её обрывки и даже уже ранее использованные остатки. При шлифовке деревянных заготовок шлифмашинками (УШМ, ПШМ, ленточной) остается немало  наждачки, которая стерта частично или порвалась. Эти кусочки отлично подойдут  в качестве расходного материала для насадок.    Как закрепить наждачную бумагу, чтобы она, во-первых, прочно держалась на  таких основаниях насадок, имеющих овальную форму, а во-вторых, её можно было бы быстро заменить?  Простейший вариант – это две прямоугольные полоски наждачной бумаги закрепленные на основании крест-накрест.   Здесь есть два плюса: быстрота изготовления  (отрезал две полоски наждачки, капнул капельку секундного клея, чтобы они получше держались, примотал чем-нибудь кончики к основанию – и всё готово) и большая экономия наждачной бумаги. Но есть и минус – края перекрестия полосок наждачной будут выступать за границы овальной поверхности основания насадки и добиться высокого качества шлифовки при работе такой насадкой не удастся. Лучше всего использовать этот вариант только для первичной шлифовки с крупнозернистой наждачкой.

  • Второй вариант – изготовление специальной  сменной (расходной) части насадки из наждачной бумаги. Он чуть посложнее и более затратный по времени и по количеству используемой наждачной бумаги,  но зато насадка получается гораздо лучшего качества.

На снимке представлен один из возможных способов изготовления такой сменной наждачки для насадки, который я применяю.  На старом шлифовальном круге от болгарки (обычно центр такого круга снашивается меньше) ножницами  делаю надрезы от краев к  центру. На основание наклеиваю “липучку” (от диска для той же болгарки) –  кружочек на самый кончик и узенький “поясок” в самом узком месте основания. Липучка удерживает наждачную бумагу, так как она с обратной стороны имеет  специальный матерчатый ворсистый слой.

Конечно, такого крепления недостаточно; необходимо дополнительно  закрепить наждачку на основании.

 Тут подойдет любая круглая резинка (например, отрезок от велосипедной камеры как на  верхнем снимке с первым вариантом, или от старой резиновой перчатки и т.п.). Нет под руками резины – выручит обычная изолента, только надо сначала сделать хотя бы один оборот вокруг основания, чтобы закрепить кончик, а потом примотать края наждачки к основанию.

 Чтобы быстро вырезать очередную наждачку для насадки нужной формы взамен использованной или заменить её на другую, более мелким зерном, можно заранее подготовить шаблон, по которому не составит труда это сделать в любой момент. При этом можно воспользоваться для разметки шаблона транспортиром, чтобы поточнее подогнать его к размеру основания насадки.

Если используется обычная наждачная бумага с бумажным или матерчатым основанием (без ворсистой подложки), то вместо “липучки” я использую двухсторонний скотч, который тоже  неплохо удерживает её на основании.

Концы также закрепляются резинкой или изолентой. Однако, в этом случае при замене наждачной бумаги  придется чаще всего поменять и липкий двухсторонний скотч, который повторного крепления на него наждачки не выдержит.

Такой насадкой, сменяя наждачки на всё с более мелким зерном можно быстро отшлифовать до нужной чистоты вогнутую поверхность. На снимке пример с обработкой самодельной шлифовальной насадкой внутренней поверхности декоративного деревянного блюда.

www.instrument-mastera.ru

  • Фитодизайн это
  • Как сделать откатные ворота своими руками
  • Крыши домов разновидности фото с мансардой
  • Материалы для кровли
  • Коньковый аэратор
  • Кабель кгн
  • Аэратор коньковый
  • Термоусадка для проводов размеры
  • Гидроизоляция подвала изнутри
  • Долевое участие в строительстве
  • Черепица для крыши

аксессуары и оснастка для ручных граверов с Алиэкспресс / Подборки товаров с Aliexpress и не только / iXBT Live

Всем привет! Наверняка подобный инструмент есть у каждого, а у кого нет — хочет себе купить. Инструмент от Dremel подходит не только для хобби, но и для серьезной работы. Что касается его доступных копий — то существует приличный ассортимент граверов аля «Дремель» на рынке, как в локальных магазинах, так и недорогие модели на Алиэкспресс. А вот оснастка, как правило, редка и дорогая. Конечно, можно взять сразу на старте большой набор гравера с оснасткой, но там редко бывают полезные Г-образные насадки, различные держатели, защитные насадки, оснастка для фрезеровки, зачистки и полировки, насадки для заточки инструмента и так далее.

В подборке будут самые нужные дополнения, расходные материалы и полезные насадки для дремеля и ручных граверов. Что касается полезности, то оценить можно непосредственно в обзоре универсальной ручки-держателя для точных работ, которая подойдет как для оригинального дремеля, так и для его клонов.

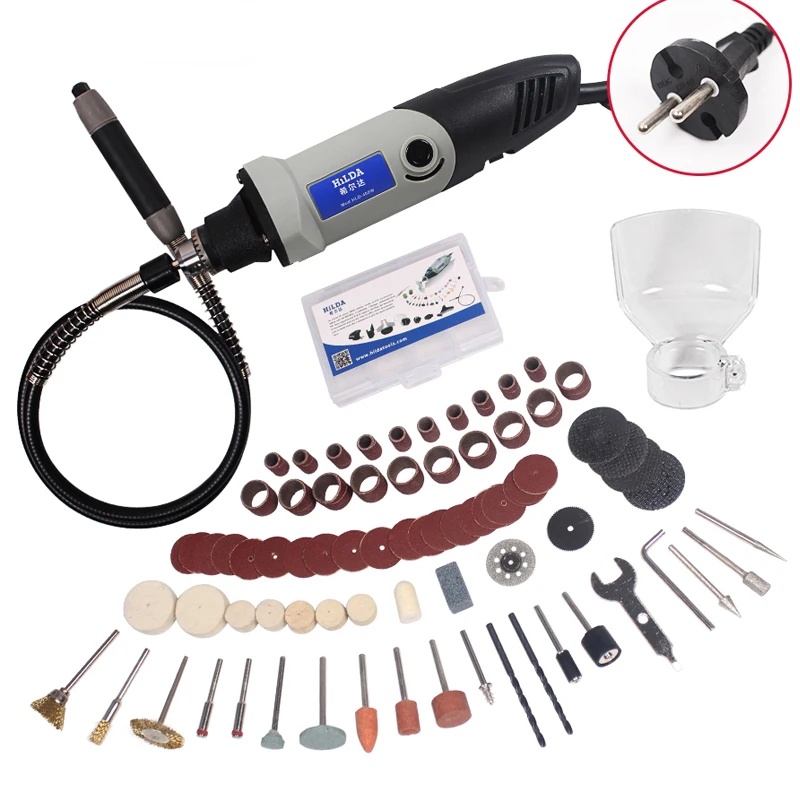

Набор все-в-одном

Начну с комбо-набора оснастки и расходников. Это самый лучший на набор аксессуаров на Алиэкспресс — огромное количество заказов и отзывов. Всего в комплекте 268 единиц оснастки и расходников: набор мини-сверл, абразивные и шлифовальные насадки, отрезные диски, зачистные и  шлифовальный диски, набор для полировки поверхностей. И все это в большом и удобном кейсе при невысокой цене.

керамические фрезы

На Алиэкспресс существует огромный ассортимент твердосплавных и керамических фрез, в том числе с абразивным покрытием, с напылением нитрида титана и так далее. Все они предназначены для работ по обработке поверхности и гравировке, зачистке и так далее. Выбираем нужные по размеру, материалу и по назначению. Лучше брать с запасом, хотя отзывы про керамические и твердосплавные фрезы просто отличные.

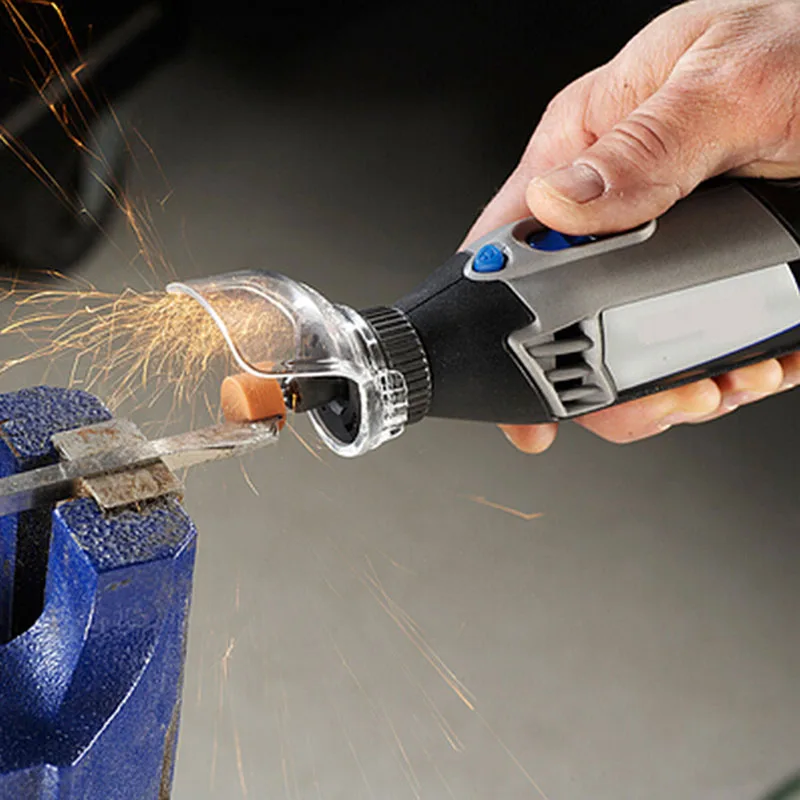

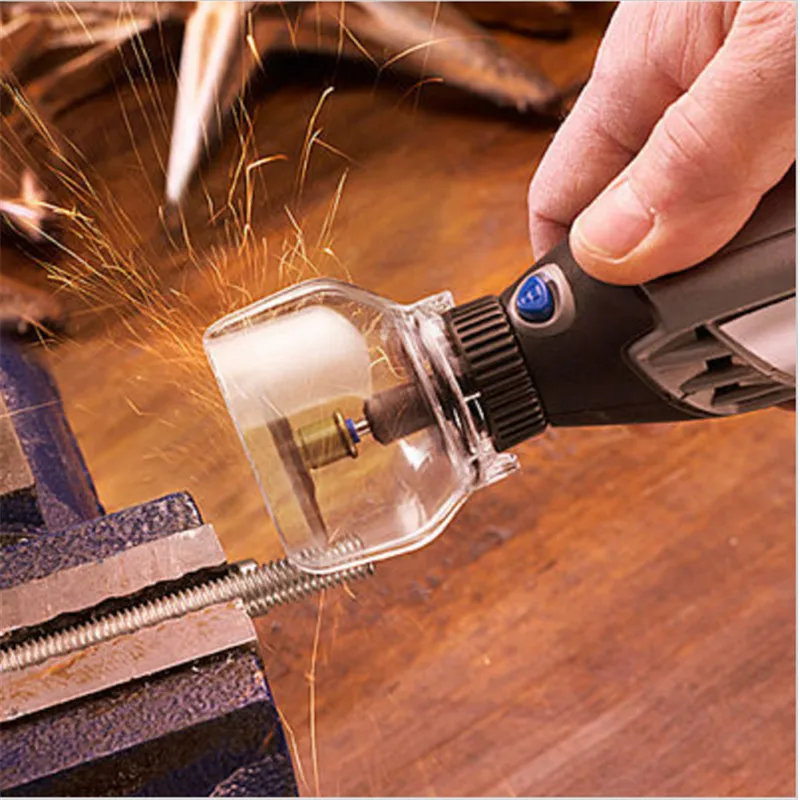

Полезная защита

Не поленитесь и возьмите копеечную защиту для дремеля. Она представляет собой насадку на резьбовое кольцо гравера-дремеля, с полукруглой защитой от разлетающейся  стружки и искр. Может и защитить от разлетающегося пильного диска при отрезании (особенно актуально при истончении диска или при его заклинивании). На мой взгляд, это самая востребованная и доступная насадка. Как минимум, нужно положить в корзину.

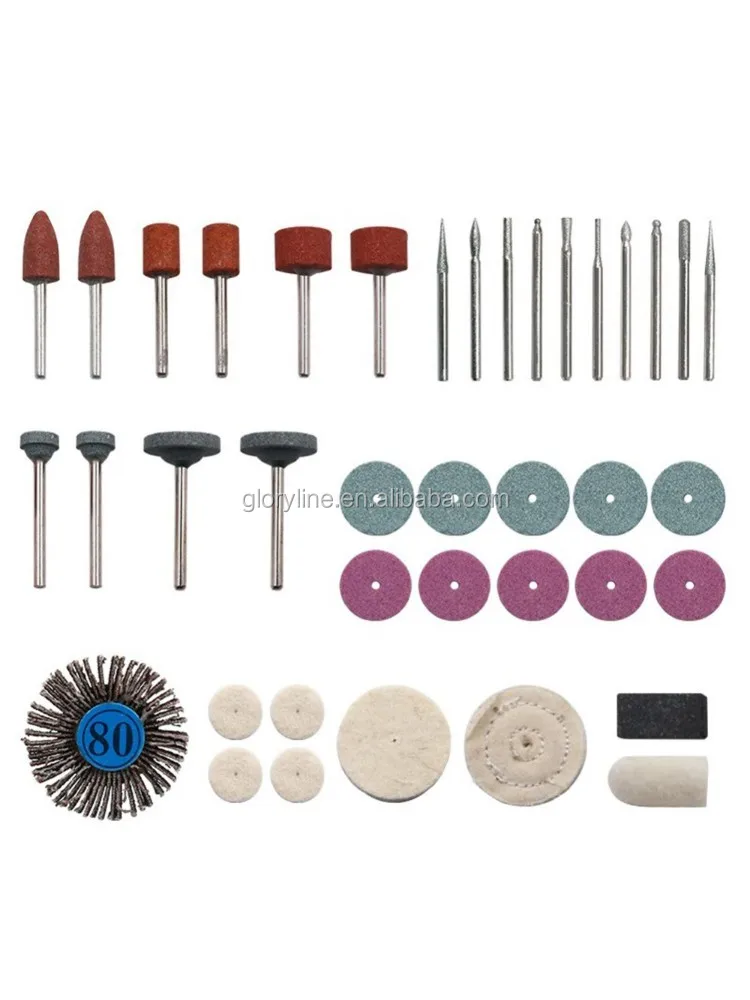

Комплект для полировки

В наборе 36 предметов: мягкие валики из войлока различного размера, полировальная паста, держатели. Идеально подходит для мелких работ по удалению царапин, заусенцев и других дефектов поверхности. Можно придать приличный внешний вид старым вещам, отреставрировать корпуса, экраны, стекла и так далее. Самое главное — в комплекте есть специальная паста для полировки (отличается различным размером абразивных частиц).



Заточная насадка

Для дремелей существует несколько вариантов заточных адаптеров. В первую очередь, они отличаются углом заточки и способом удержания инструмента. Для сверл это одни насадки, для ножей и ножниц — другие, для пильных цепей — третьи. Но все они позволяют надежно выставить угол при обработке. Выбирайте на свой вкус, цены смешные.





Платформа для шлифовки

Эта оснастка для шлифовки имеет сразу несколько вариантов использования. Это не просто ограничитель при работе по зачистке поверхности, и не просто защита для рук при работе, а полноценный угловой упор для торцевой обработки и шлифовки. Используем самые простые насадки с абразивным кольцом или шарошки с металлическими или керамическими зубцами. Можно использовать в качестве торцевого упора, либо для снятия фасок с упором под 45 градусов.

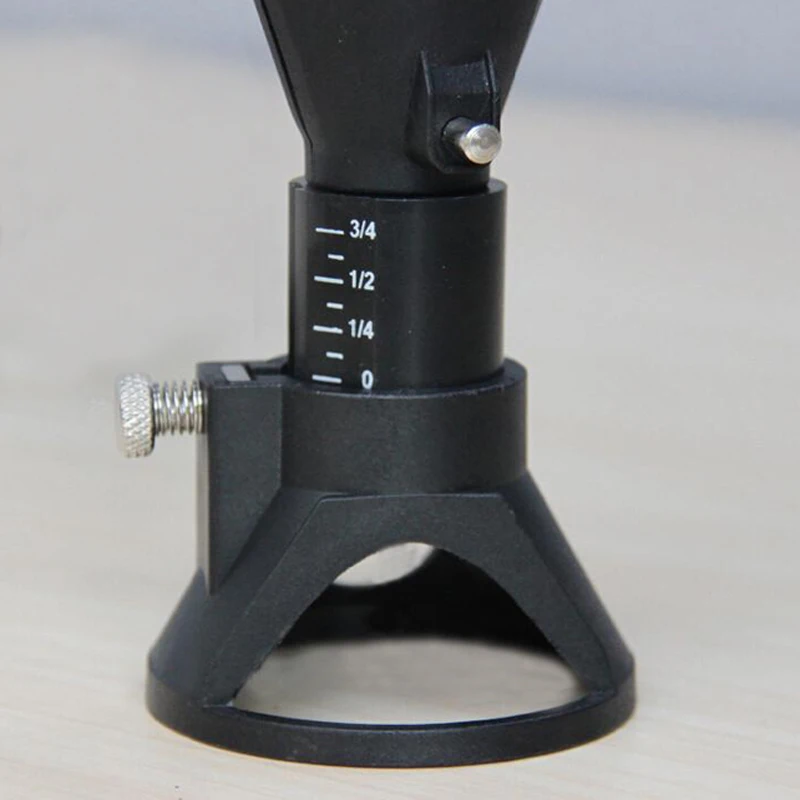

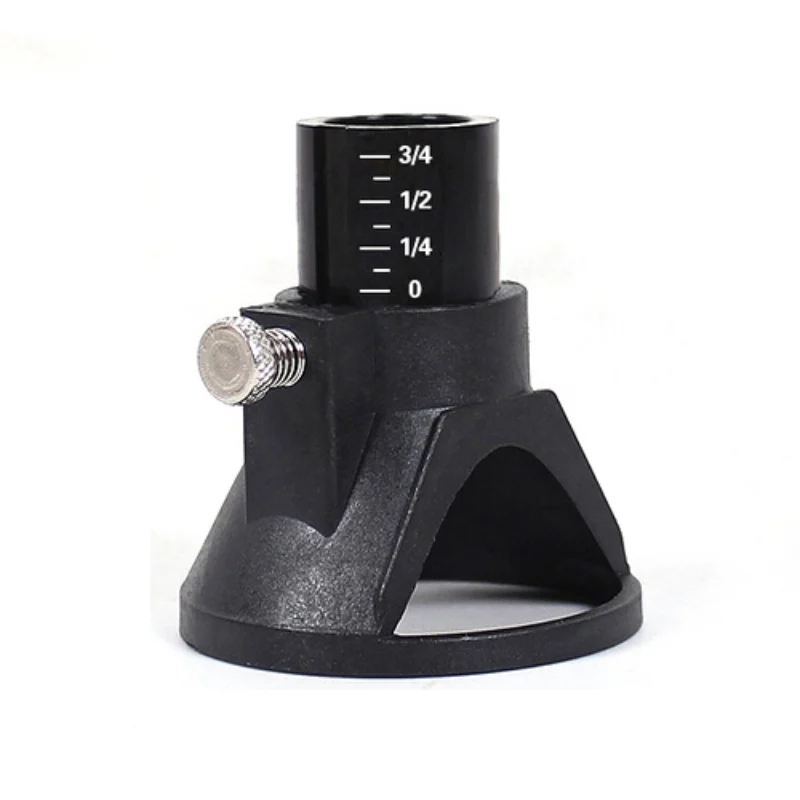

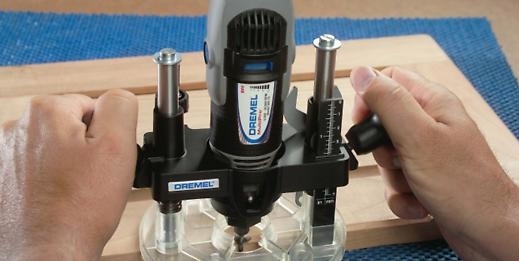

насадка для фрезеровки

Это одна из самых полезных насадок для гравера, которая расширяет его возможности и придает новые функции. Гравер с этой насадкой и соответствующей фрезой можно использовать в качестве кромочного, фигурного фрезера, для обработки торцов заготовок, для выборки пазов, вырезания фигурных отверстий и так далее. Присутствует регулировка глубины погружения. Сама насадка устанавливается на место штатной гайки.

Миниатюрные настольные тиски

Это одна из моих самых полезных покупок на Алиэкспресс  — миниатюрные настольные тиски с пластиковыми губками, и с присоской. Мягкие губки бережно удерживают заготовку при обработке, а присоска фиксируется все на работчем столе без повреждений столешницы. Вообще существует огромное количество различных настольных тисков, зажимов, струбцин и креплений, в том числе и подвесов для проводных граверов с удлинителем.

Гибкий вал для гравера

Кстати и про удлинитель. Заметное облегчение в работе дает гибкий вал. Очень удобно работать, если оборудовать специальное место с подвесом гравера, педалью на включение и гибким валом с цанговым патроном. Гибкий вал дает определенную свободу действий, да и чрезмерной усилие прикладывать не требуется — на весу лишь легкий держатель вала, а массу гравера не нужно держать на весу — его достаточно просто подвесить на «гвоздик».

Аккумуляторы для Dremel

Ну и в завершение подборки укажу на то, что на Алиэкспресс существует множество неоригинальных аккумуляторов, которые подходят для Dremel 8220 (и не только), а также недорогие зарядные устройства (типа AL1115CV). Как известно, это Bosch’eвский тип аккумуляторов, да и само зарядное совместимое. Выбирайте под свой тип, вилку лучше брать EU.

 Еще больше инструмента у меня в профиле и по ссылкам ниже.

Насадки для гравера по дереву, металлу, стеклу

В продаже встречается просто огромное количество различных инструментов, которые могут применяться для механической обработки деталей. Примером можно назвать гравер. Во многом этот инструмент по своему принципу работы схож с дрелью или шлифовальной машинкой, но предназначен для работы с заготовками небольших размеров. Приобретая и устанавливая различные насадки для гравера можно проводить шлифование, фрезерование или гравировку, а также сверление. Важно выбрать наиболее подходящие варианты исполнения насадок, так как они характеризуются различными эксплуатационными качествами и областью применения.

Насадки для гравера

Содержание

Особенности насадок

Насадки для бормашины по дереву могут классифицироваться по достаточно большому количеству различных признаков. На рынке представлено большое разнообразие. Практически вся оснастка для гравера характеризуется наличием двух конструктивных элементов:

  1. Хвостовик – часть насадки для гравера, за счет которой происходит ее крепление в патроне используемого оборудования.
  2. Рабочая часть отвечает за непосредственное снятие слоя металла на момент проведения обработки.

Примеры насадок

Паста для гравировки по металлу применяется для существенно повышения эффективности проводимой обработки, особенно если инструмент для гравера предназначен для шлифовки поверхности. Описание насадок может распространяться производителями, так как режущая кромка некоторых вариантов исполнения может обладать сложной геометрией.

Виды насадок для гравера

Оснастка для гравера может обладать просто огромным количеством отличительных признаков. Боры для бормашины и другие разновидности оснастки могут классифицироваться по следующим признакам:

  1. Тип обрабатываемого материала.
  2. Назначение бормашинки и применяемой насадки гравера.
  3. Области применения.

Примером можно назвать алмазные фрезы для гравера, которые могут применяться для обработки торцевой поверхности и получения поверхности сложной формы.

Алмазные фрезы

Применение твердого напыления позволяет существенно продлить срок службы режущей кромки, а также обеспечить более высокие режимы резания. Сверло мини для дрели применяется для получения глухих или сквозных отверстий с минимальным значением диаметра. Основной классификацией можно назвать то, для выполнения какой технологической задачи приобретается насадка для гравера. За счет обеспечения разнообразия по этому показателю область применения гравера существенно расширяется.

По типу обрабатываемого материала

При выборе наиболее подходящего набора уделяется внимание тому, для работы с какими материалами он предназначен. Классификация инструментов в этом случае выглядит следующим образом:

  1. Большая часть вариантов исполнения предназначается для работы с деревом. Примером приведем то, что большое распространение получила гравировальная фреза по дереву. Она может применяться для получения различных узоров. При необходимости обеспечивает высокую точность обработки.
  2. Применяют гравер с соответствующими насадками для работы с металлом. В этом случае при изготовлении режущей кромки примеряется более износостойкие и твердые сплавы. При выборе оснастки важно уделять внимание тому, какой именно сплав будет обрабатываться. Примером можно назвать соотношение твердости алюминия и закаленной стали.
  3. Довольно часто приобретается оснастка по стеклу. Подобный материал относится к труднообрабатываемым. Именно поэтому часто режущая часть изготавливается из износостойких сплавов или алмазной стружки.
  4. Встречаются насадки для гравера, которые предназначены для работы с камнем. Довольно большое распространение получила алмазная шарошка по камню. Высокая твердость обрабатываемой поверхности определяет то, что к режущей кромке предъявляются особые требования.

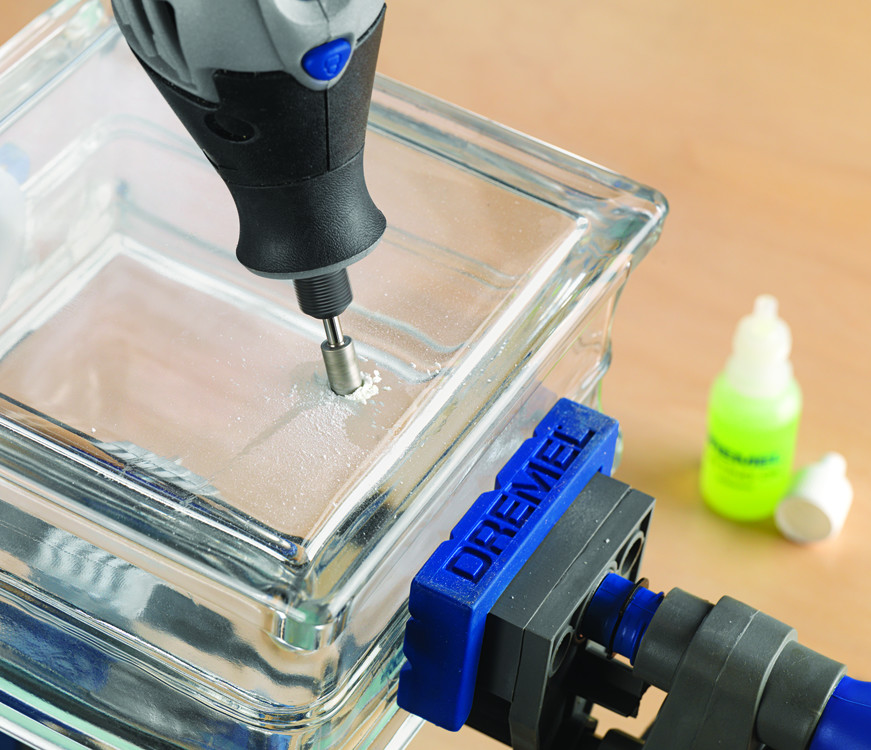

Насадки для работы по стеклу

Предназначение по типу обрабатываемого материала во много определяет стоимость оснастки. Самым доступным предложением принято считать фрезы по дереву, которые получили весьма широкое распространение. Также часто встречаются варианты исполнения, предназначенные для работы с металлами.

По назначению

Инструмент для гравировки по металлу или дереву может предназначаться для проведения самых различных операций. По данному признаку выделяют следующие варианты исполнения:

  1. Для проведения гравировальных работ. Очень часто на поверхности нужно нанести какой либо рисунок или надпись. Если работа проводится в домашней мастерской, то более подходящим инструментом можно считать именно гравер. Встречается фреза гравировальная по металлу или дереву, искусственному или натуральному камню, стеклу и другим материалам. Алмазные боры (шарошки) зачастую продаются в виде набора, так как для получения сложных рисунков и надписей могут потребоваться насадки с различной геометрией режущей кромки.
  2. Инструменты, насадки которых представлены сочетанием цельного металлического стержня и абразивного наконечника. В некоторых случаях нужно провести доведение качества шероховатости выемок или других сложных поверхностей. В подобных случаях применяется именно подобная оснастка. Ее назначение заключается в черновой и чистовой обработке поверхности, все зависит от зернистости применяемого абразивного материала.
  3. Для выполнения шлифовальных работ и полировки. В продаже можно встретить просто огромный ассортимент шлифовальных насадок гравера. При их изготовлении могут применяться различные материалы. Примером можно назвать классический абразив или войлок.

Шлифовальные насадки

При выборе стоит учитывать, что для гравировальной и других насадок гравера, предназначенных для шлифования поверхности, встречаются самые различные пасты. Их применение позволяет существенно повысить эффективность проводимой операции. Подбор пасты проводится в соответствии с тем, какой именно инструмент применяется для обработки и из какого материала изготавливалась деталь. Перед применением любой пасты следует уделить внимание инструкции по применению.

Рассматривая классификацию уделим внимание также тому, что есть рабочие насадки для профессиональных граверов. Они предназначаются для многофункционального инструмента, который может применяться для выполнения самых различных операций. Наиболее распространенный набор подобной оснастки представлен следующим сочетанием:

  1. Фрезы, которые имеют различную форму и размеры.
  2. Шарошки из абразива, войлока или алмазного напыления.
  3. Сверла, при применении которых обычную гравировальную установку можно превратить в эффективную дрель для проведения точных сверлильных работ.
  4. Проволочные насадки, за счет которых можно выполнить очистку поверхности.
  5. Отрезные диски, предназначенные для удаления части изделия.

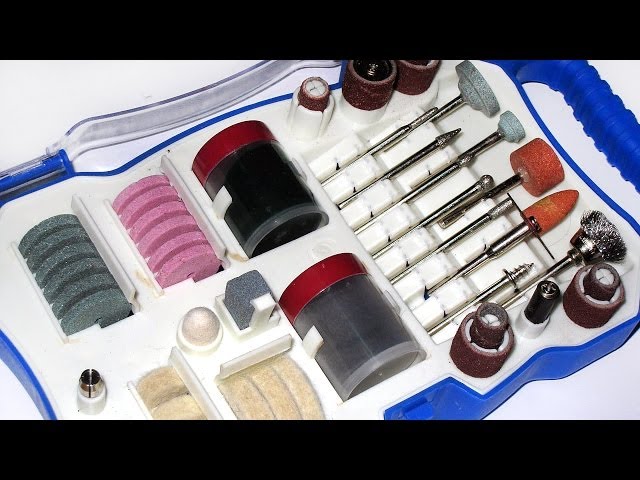

Готовый набор насадок

При желании набор можно собрать при отдельном приобретении всех насадок. Однако, некоторые варианты исполнения встречаются в продаже крайне редко, что определяет сложность с их отдельным приобретением. Примером назовем отрезные диски.

Рекомендации по выбору

Набор насадок для гравера производят под различными брендами. Как ранее было отмечено, при частом проведении обработки заготовок рассматриваемым инструментом требуется достаточно большой набор насадок. На выбор могут повлиять следующие факторы:

  1. Какие именно технологические задачи придется выполнять. Как ранее было отмечено, бормашина может использоваться для проведения просто огромного количества технологических задач: гравировка, шлифование поверхности, отрезка, сверление и другие. Выбор проводится в соответствии с тем, какие именно работы будут проводится. Есть в продаже универсальные наборы, представленные сочетанием насадок самого различного типа.
  2. Характеристики, геометрические особенности заготовки и тип применяемого материала при изготовлении.
  3. Предполагаемые размеры заготовок. Слишком маленьким инструментом не удобно обрабатывать заготовки большего размера. При этом для достижения поставленных целей может потребоваться намного больше времени.

Набор шарошек и других насадок может быть минимальным или включать в себя несколько десятков единиц. В данном случае выбор зависит от того, какой бюджет отведен на приобретение оснастки и как часто будут проводиться работы.

При выборе также уделяется внимание классификации по предназначению наборов:

  1. Профессионального уровня. Высокая стоимость подобного предложения связана прежде всего с длительным сроком службы и исключительными эксплуатационными качествами. Кроме этого, режущая часть на протяжении длительного периода сохраняет свою форму, за счет чего обеспечивается точность обработки. Подобную оснастку целесообразно выбирать только при частом проведении соответствующих работ.
  2. Бюджетные предложения. Эту группу можно условно разделить просто на огромное количество категорий. Самым доступным инструментом станет предложение от китайских производителей, но оно не прослужит долго и зачастую не соответствует заявленным характеристикам. Некоторые известные производители также занимаются выпуском инструментов этого класса, но при этом выдерживают довольно высокий уровень качества. Именно поэтому при редком проведении работ следует уделять внимание именно подобному предложению.

Виды насадок для гравера

Покупая инструмент можно осмотреть его. На поверхности не должно быть явных механических дефектов. Кроме этого, уделяется много внимания симметричности, проверить которую без специального оборудования достаточно сложно.

Изготовление насадок своими руками

Для получения некоторых поверхностей в продаже сложно найти более подходящую насадку. Именно поэтому многие рассматривают возможность их изготовления своими руками. Примером можно назвать фрезы для дремеля по дереву, которые сегодня получили также довольно большое распространение.

В домашней мастерской можно изготовить отрезной диск или шлифовальную головку. Примитивная фреза представлена рифленым цилиндром от обычной зажигалки. Насадка для шлифования изготавливается из деревянного барабана, к которому прикрепляется наждачная бумага с требуемым показателем зернистости.

Самодельная шлифовальная насадка

Насадки для гравера своими руками изготавливают по причине того, что они могут заменить полностью покупные варианты исполнения. Однако, насадки для резьбы по дереву своими руками изготовить очень сложно. Это связано с тем, что рабочая часть подобного инструмента имеет сложную геометрию, повторить которую может только настоящий профессионал при применении специального оборудования.

При самостоятельном изготовлении оснастки следует уделить внимание особенностям крепления. В качестве хвостовика может применяться соответствующий элемент от сломанного инструмента.

их возможности, способы применения и виды


Гравер – это действительно универсальный многофункциональный инструмент. Его используют не только для гравирования предметов, но и для сверления, резки, заточки, шлифовки. Без гравировального прибора невозможно представить себе ювелирную и рекламную индустрии. Такой инструмент незаменим даже в салоне красоты, не говоря уже о домашних мастерских.


Из-за своей компактности и легкого веса, гравер (или просто бормашина) используется в самых мелких работах. Он, конечно, не потянет резку толстых листов стали, мощность устройств даже от самых крутых производителей не рассчитана на подобное.  За то бормашина быстро справится с фигурной резкой изделий из дерева, обработкой стекла, пластика, керамики. Бормашиной можно работать по камню, кости и многим видам металла.


Самым популярным является гравер, по функционалу напоминающий дрель или болгарку. В его корпусе размещен хороший электромотор от которого работает короткий вал с цангой. Цанга закрепляет самые разные насадки. В работе они начинают вращаться с большой скоростью, обеспечивая резку, шлифовку и другие виды работ.


Какие насадки на гравер используются для работы


Насадки для гравера бывают самых разных форм и видов. Стандартные насадки всегда прилагаются в наборах для гравировки, для расширенного же использования бормашины некоторые придется докупать отдельно.
Выбирать насадки нужно, отталкиваясь от вида материала, из которого они сделаны, и их применения в дальнейшей работе. По виду материала насадки разделяются на:
•    Насадки из стали с алмазным кончиком. Используются для самых разных работ.
•    Твердосплавные насадки с насечкой. Для обработки заготовок, разнящихся по твердости.
•    Насадки-держатели. На них ставятся диски для резки, шлифовки и заточки.
•    Насадки из абразива. Ими можно обрабатывать металл, камень или керамику.
•    Резиновые насадки. Ими обрабатываются заготовки из различных металлов.
•    Войлочные. Стандартные насадки, незаменимые при полировке дерева.


Если вы планируете проводить шпунтование, стоит подбирать насадки шарообразного вида. Для зачистки же обрабатываемого материала выпускаются насадки-щеточки из нитей, проволоки или ткани. Отверстия обрабатываются алмазными шарошками, а пазы проделываются конусообразными насадками.
Мы перечислили только основные виды насадок, чаще всего использующихся в работе. На деле же, на такой ручной строительный инструмент как гравер, выпускается бесчисленное множество самых разных боров. Так что подбирать их придется все равно самостоятельно, отталкиваясь от того, как именно будет применяться бормашина.


Разновидности граверов


Для работы в пределах мастерской или дома используются сетевые, аккумуляторные и подвесные бормашины.


Сетевые граверы


Самое стандартное устройство, работающее от сети. Оно легко помещается в одной руке, имеет небольшой вес. В наборах определенных моделей в комплект может входить длинный гибкий вал. Он редко используется, но иногда бывает полезен. Подключая вал, гравер может находиться на столе, пока вы работаете только наконечником вала. Это убирает и без того небольшое давление на руку, а также позволяет работать с совсем мелкими изделиями.


Собираясь купить гравер именно такого вида, обращайте внимание на его габариты и мощность. У совсем маленьких бормашин может быть плохая мощность, не предназначенная даже для реза фанеры.


Аккумуляторные граверы


Если с предыдущим видом граверов можно работать лишь в пределах розетки, аккумуляторный прибор используется везде. За счет этого он стоит дороже, однако по функционалу практически не отличается от сетевой бормашины.


Работает ручной гравер от батареи, заряд которой может держаться плюс/минус часа два. Заряжается батарея достаточно быстро, кстати, дополнительно зарядное покупать не нужно, оно всегда идет в наборе. Некоторые производители в дополнение кладут и переходник для зарядного, так что гравер можно зарядить даже в машине.


Подвесные граверы


 Такой прибор имеет корпус, цепляющийся к вертикальным поверхностям. От него идет длинный гибкий вал с цангой. Между корпусом и источником питания ставится отдельная педаль, которая будет подавать питание на устройство, как только на нее нажмут. Это очень удобно, так как бормашина не будет включена постоянно. Работу можно оборвать моментально, просто отжав педаль ногой.


Все эти виды бормашин по-своему удобны. Любой из них хорошо впишется в домашнюю мастерскую, не занимая много места, но выполняя обширный спектр работ. Подобрать прибор и насадки для него вы можете через интернет-магазин Nemolotok.ru. Наши консультанты покажут, расскажут и помогут с выбором самого хорошего инструмента, которым вы точно останетесь довольным.

Хитрости использования гравёра в качестве инструмента кремоварения

При изготовлении крема, одним из обязательных этапов является смешивание воды, масла и эмульгатора — этому процессу и посвящена данная статья.

Обычно кремовары используют мини-миксеры (рис. 1) или капучинаторы (рис. 2).

И в некоторых случаях эти приспособления — для удобства я оба типа устройств буду называть мини-миксерами — хорошо справляются с перемешиванием, а в некоторых случаях их использование даёт неудовлетворительный результат. В каком же случае?

Во-первых, не всякому эмульгатору достаточно перемешивающего воздействия мини-миксера, чтобы образовать устойчивую эмульсию — крем, который не расслоится и не отойдёт водой через день-другой.

Во-вторых, когда перемешивание должно быть интенсивным. Лецигелю, например, необходимо скоростное перемешивание: если делать крем на основе лецигеля с использованием мини-миксера, то вместо ожидаемой однородной консистенции получится крем с плавающими в нём кусками лецитина разного размера. Если же использовать гравёр, то результат получается хорошим.

В-третьих, когда вам надоело тратить деньги на батарейки. Кремы на основе некоторых эмульгаторов получаются хорошими, только если в мини-миксер заправлены новые батарейки, в противном случае крем оказывается недостаточно вымешанным и расслаивается. А качественные батарейки сейчас стоят недешево.

В-четвёртых, когда вы делаете крем густой консистенции, и венчик мини-миксера вязнет в нём. Это происходит из-за того, что питание моторчика осуществляется от батареек. При этом не получится пойти и купить «более мощный» мини-миксер, ведь его неспроста называют «мини» — батарейки просто не в состоянии запитать мощный моторчик.

Три перечисленные выше причины не отменяют использование мини-миксеров, а указывают на ограничения в их применении. Мощности батареек может оказаться недостаточно:

1. Когда необходимо медленное перемешивание с большим усилием.

2. Когда необходимо высокоскоростное перемешивание.

Для высокоскоростного перемешивания хорошо подходит гравёр. Скорость гравёра обычно регулируется в диапазоне от 10 000 до 35 000 оборотов в минуту. Это большая скорость — для сравнения, скорость электродрелей не превышает 3 500 оборотов в минуту. Электродрели, кстати, не очень годятся для кремоварения: во-первых, они очень тяжелые; во-вторых, слишком шумные; в-третьих, не рассчитаны на непрерывную продолжительную работу.

А теперь о продолжительности перемешивания. В некоторых случаях (например, при работе с некоторыми активами в водной фазе), необходимо непрерывное интенсивное перемешивание в течение 10-20 минут. Гравёры, легко справляются с этой задачей, поскольку задуманы для создания гравировок — а это длительное и кропотливое занятие. Дополнительно радует низкий уровень шума гравёра во время работы.

Поскольку у гравёра очень высокая скорость, традиционные венчики по своей форме плохо подходят для перемешивания — они будут расплескивать крем и нагонять в него воздух. По моему опыту, хорошо работает насадка, показанная на рис. 3.

Вращаясь с высокой скоростью, такая насадка использует два принципа перемешивания:

1. Тонкое перемешивание на границе крема и обеих плоскостей диска.

2. Общее перемешивание крема в склянке с использованием принципа действия центробежного насоса: крем постоянно захватывается по центру диска с его верхней и нижней плоскостей и выталкивается по всему диаметру диска к его периферии, в направлении стенок склянки.

Из-за эффекта общего перемешивания в зону тонкого перемешивания постоянно поступают новые порции крема. С учетом огромной скорости вращения диска, перемешивание получается интенсивным, но при этом из-за конструкции насадки — без завоздушивания. К слову, в качестве склянок для перемешивания я использую лабораторные стаканы подходящего объёма, изготовленные из термо- и химически стойкого стекла (ГОСТ 23932-90).

Насадка, показанная на рис. 3, часто идёт в комплекте к гравёру, если нет — не беда, это очень распространенная насадка, её легко купить, и стоит она дёшево. Обратите внимание, на рис. 3 показано, какой стороной правильно прикреплять диск к штырьку — острия зубчиков должны смотреть против часовой стрелки, в сторону противоположную направлению вращения.

На рис. 4 показано, как будет выглядеть насадка, вставленная в гравёр. Штырька такой длины достаточно для изготовления небольшого объёма крема — от 30 до 200 мл за один раз. Для перемешивания большего объёма вам, возможно, понадобится насадка-штырёк большей длины (см. рис. 5).

Насадка слева — стандартная, две другие — удлинённые. Вряд ли вам удастся купить готовые удлинённые насадки, их изготовление нужно заказывать токарю: материал дешевый, работы на 15 минут, изготовление такого штырька не должно стоить дорого. Чтобы объяснить мастеру, что вы от него хотите, отдайте ему на время в качестве образца стандартный штырёк и скажите, что вам нужен такой же, только длиннее, и назовите желаемую длину. Да, и ещё важно назвать материал — сталь 08Х18Н10Т. Не пугайтесь, это одна из самых распространенных марок нержавеющих высоколегированных сталей, её особенность в том, что она предназначена для работы в средах с повышенной агрессивностью. Насадка из этой стали будет прочной, нержавеющей и гарантированно не будет вступать во взаимодействие с компонентами крема, какими бы они не были.

То место гравёра, в которое вставляется насадка, называется «цанговый патрон» или просто «цанга». Стандартная цанга гравёра совпадает по диаметру со стандартным штырьком-насадкой и равна 3,2 мм. Возможно, вы захотите попробовать с гравёром свою любимую насадку, диаметр которой отличается от 3,2 мм. Если, например, у вашей насадки диаметр 2,5 мм было бы ошибкой намотать на неё скотч, изоленту или лейкопластырь, чтобы она плотно вставлялась в цангу. С учетом огромных скоростей гравёра, это подвергло бы вас, вашу посуду и сам гравёр огромному риску.

«— Вжжик, — сказала японская бензопила,
— О-оо! — сказали русские лесорубы»,
из анекдота.

На рис. 6 показано как погнувшаяся под действием центробежных сил насадка разрушила деталь гравёра — зажимную гайку цангового патрона. Можно себе вообразить какой вред способна причинить Г-образно согнувшаяся насадка, вращающаяся со скоростью 10 000 оборотов в минуту. Для сравнения — лопасти вертолета вращаются со скоростью всего 200 оборотов в минуту.

Чтобы избежать несчастных случаев и побитой посуды, важно придерживаться нескольких правил.

Правило 1.
Насадка должна крепиться в гравёре прочно.

Правило 2.
Насадка должна быть хорошо отцентрирована, что в особенности касается рукотворных, гнутых пассатижами вариантов насадок. Когда насадка отцентрирована, её центр тяжести находится на оси вращения, если это не так, гравёр начинает вибрировать. Чем лучше центрированность — тем меньше вибрация.

Правило 3.
Насадка должна быть сделана из твёрдого металла. Если насадка имеет большую длину и при этом сделана из мягкой проволоки, наподобие той из которой гнут бесплатные вешалки для химчисток, то такая насадка обязательно согнётся дугой при скорости 10 000 оборотов в минуту.

Надежно закрепить в гравёре нестандартную насадку вам поможет набор цанг разного диаметра (см. рис. 7). В продаже есть наборы с большим количеством цанг специально для гравёров — до десяти штук разного диаметра в наборе.

Если вы хотите ещё большей свободы в использовании насадок нестандартного диаметра, приобретите универсальный кулачковый патрон (см. рис. 8). С его помощью в гравёре можно надёжно закрепить насадку любого диаметра в интервале 0,3-3,2 мм.

Если вы планируете использовать универсальный кулачковый патрон, об этом следует помнить, когда вы будете покупать гравёр — кулачковый патрон подойдёт не ко всякому гравёру.

Гравёр нужно покупать такой, чтобы в комплекте к нему шел гибкий вал и стойка на струбцине. С учетом этого комплектность должна быть примерно такой, как на рис. 9.

Насадка вставляется в конец гибкого вала, похожий на толстый фломастер. Другой конец гибкого вала подсоединяется к гравёру. Сам гравёр вешается на прикреплённый к столу струбциной штатив (штатив — это другое название стойки). Должно получиться примерно как на рис. 10.

Теперь гравёр висит на штативе, в ваших руках легкий шнурочек, в рукоятку которого вставлена насадка. Шнурочек не стесняет свободы движений, и поскольку он лёгкий, рука не устаёт. Моторчик гравёра работает тихо, не греется и поэтому при необходимости может работать долго. Рукоятка гибкого шланга не вибрирует как массажёр, поскольку мы используем надежно закрепленную хорошо отцентрированную насадку.

Теперь всё готово к работе. Дерзайте!

С уважением и пожеланием всего самого доброго,
Наталья Балыкова

Гравировка на 360° с помощью вращающейся гравировальной насадки

  1. Trotec Laser
  2. Обучение и поддержка
  3. Справочный центр

    С приставкой для ротационной гравировки Trotec вы можете использовать свой лазерный гравер Speedy для обработки стаканов, чашек, ваз и бутылок различных размеров и диаметров.
    При установке поворотного гравировального приспособления движение оси в направлении Y заменяется вращательным движением. С помощью специального рулонного приспособления можно обрабатывать даже объекты с большими или маленькими отверстиями, которые не помещаются в конусы стандартной конфигурации.

    Как использовать вращающуюся насадку для гравировки цилиндрических объектов

    Шаг за шагом

    Установка вращающейся насадки в лазерный гравировальный станок

    Сначала переместите стол лазерного станка в самое нижнее положение. На Speedy 360 и Speedy 400 вы также можете открыть переднюю дверцу, чтобы упростить установку насадки. Затем выключите лазер. Всегда выключайте лазер при установке или снятии вращающейся гравировальной насадки, чтобы обеспечить безопасное обращение в зоне обработки.

    Теперь вставьте ротационную гравировальную насадку в ваш лазер и закрепите ее зажимами на линейках ферромагнитного гравировального стола или вакуумного стола. Затем подключите устройство к соединительному кабелю внутри вашей машины. Теперь снова включите лазер. Это запускает процесс самонаведения лазера, и ротационная гравировальная насадка автоматически поворачивается в положение 0°.

    Подготовка графики

    Следующим шагом является подготовка графики с помощью предпочитаемой графической программы. Распечатайте готовый рисунок. В диалоговом окне «Печать» перейдите на вкладку «Макет» и установите положение «По центру справа». Это автоматически повернет графику на 90° в программном обеспечении. Обратите внимание, что изменение становится видимым только в JobControl ® . Затем перейдите в окно JobControl ®  Печать, установите флажок «Поворотное приспособление» и введите высоту изображения и диаметр заготовки с правой стороны. Измерьте диаметр в том месте, где вы хотите нанести лазерную гравировку на заготовку. Это приводит к тому, что программное обеспечение JobControl ®  рассчитывает окружность объекта и автоматически адаптирует размер задания. Используя эти настройки, программа также рассчитывает угол поворота во время гравировки. Высота пластины в JobControl ®  соответствует окружности заготовки.

    Затем выберите нужный параметр и отправьте задание.

    Совет:

    Выберите «Свернуть до размера задания», чтобы упростить размещение задания в JobControl ® .

    Позиционирование заготовки

    Теперь зажмите желаемую заготовку в ротационной гравировальной насадке и зафиксируйте ее пружинами. Следите за тем, чтобы заготовка не была зажата слишком туго или слишком слабо. Это также позволит быстро заменить заготовку для гравировки.

    Если заготовка не цилиндрическая, а коническая, как фужеры, при использовании Speedy 300, 360 и 400 можно выровнять область гравировки параллельно рабочему столу с помощью кулисного рычага с левой стороны. Кроме того, конусы регулируются по высоте с обеих сторон, что позволяет работать с заготовками различного диаметра.

    Если вы хотите выгравировать стаканы или чашки с ручками, их необходимо расположить так, чтобы ручка не поворачивалась в поле гравировки. Сначала переместите ось Y (вращательное движение) в самый верх. Зажмите заготовку так, чтобы ручка находилась чуть выше лазерного луча. Поскольку во время лазерной обработки заготовка поворачивается назад, риск столкновения с лазерной головкой отсутствует.

    В целях безопасности отсоедините насадку, чтобы избежать столкновения с вращающейся гравировальной насадкой. Затем сосредоточьтесь на области гравировки заготовки.

    Совет:

    Если вы хотите гравировать конические объекты, область гравировки должна быть установлена ​​параллельно оси X, чтобы обеспечить постоянное положение фокуса. В моделях Speedy 300, Speedy 360, Speedy 400 и SP 500 вращающуюся гравировальную насадку можно наклонить в эту сторону.

    Лазерная гравировка

    Теперь поместите задание из очереди на пластину. Поскольку задание было отправлено с параметром «Цилиндрическая гравировка», фон пластины в JobControl ® также изменяется и отображает вращающееся приспособление.

    Теперь подключите JobControl ®  к лазеру. Используйте перекрестие, чтобы совместить работу с заготовкой.

    Теперь вы готовы приступить к работе и создавать персонализированные заготовки с лазерной гравировкой на лазерном гравировальном станке Trotec.

    Замена конусов на ролики или патроны

    Вы можете заменить конусы на ролики или патроны. Какой из них подходит лучше всего, зависит от размера, веса и диаметра цилиндрического объекта. Технический обзор можно найти здесь.

    В этом видеоуроке мы покажем вам, как легко и быстро заменить конусы на ролики или патроны.

    Заготовки какого размера можно гравировать с помощью вращающейся гравировальной насадки?

    В зависимости от станка можно гравировать заготовки различных размеров. Для получения дополнительной информации ознакомьтесь с нашим онлайн-обзором. Каковы максимальные размеры вращающихся гравировальных приспособлений?

    Дополнительная информация

    Нужна дополнительная помощь?

    Обратитесь на горячую линию сервисной службы Trotec. Высококвалифицированные и мотивированные специалисты по лазерной технике помогут вам с любыми вопросами или проблемами.

    вернуться к обзору

    Получите личную поддержку от наших экспертов по лазерной технике.

    Свяжитесь с нами

    Техническая поддержка

    Принадлежности для гравировальных станков с ЧПУ | Baileigh Industrial

    Аксессуары для гравировальных станков с ЧПУ | Бейли Индастриал

    Похоже, в вашем браузере отключен JavaScript.
    Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

    Baileigh Industrial предлагает полную линейку аксессуаров для вашей машины Baileigh Industrial. На веб-сайте представлена ​​только часть доступных аксессуаров. Если вы не видите то, что вам нужно, позвоните одному из наших специалистов по телефону 920-684-4990, и они будут рады помочь с вашими потребностями.

    ПодробнееПодробнее

    1. 53,00 $ $

      В наличии

      • Радиус 0,25 мм
      • Сферическая фреза
      • Хвостовик 4 мм
      • Карбид

    2. 20,00 $ $

      В наличии

      • Радиус 0,5 мм
      • Сферическая фреза
      • Хвостовик 4 мм
      • Карбид

    3. $666. 00 $

      В наличии

      Baileigh Industrial теперь предлагает полную коллекцию высококачественных, предварительно разработанных и готовых к резке плазменных файлов DXF для вашей системы резки с ЧПУ.

    4. $37.00 $

      В наличии

      • Радиус 0,25 мм
      • Коническая фреза со сферическим концом
      • Хвостовик 4 мм
      • Карбид

    5. $33,00 $

      Запросите наличие

      • Радиус 0,5 мм
      • Коническая фреза со сферическим концом
      • Хвостовик 4 мм
      • Карбид

    6. $33,00 $

      В наличии

      • Радиус 1 мм
      • Коническая фреза со сферическим концом
      • Хвостовик 4 мм
      • Карбид

    7. $126,00 $

      В наличии

      • Индикатор предварительной настройки высоты
      • Макс. диапазон 0,12 дюйма
      • Индикатор с подсветкой
      • .0001″ Точность

    8. 23,00 $ $

      В наличии

      • Концевая фреза 1 мм
      • Хвостовик 4 мм
      • Карбид

    9. 20,00 $ $

      В наличии

      • Концевая фреза 2,5 мм
      • Хвостовик 4 мм
      • Карбид

    10. 20,00 $ $

      В наличии

      • Концевая фреза 4 мм
      • Хвостовик 4 мм
      • Карбид

    11. 23,00 $ $

      В наличии

      • Радиус 0,5 мм
      • Полуконическая фреза
      • Хвостовик 4 мм
      • Карбид

    12. 23,00 $ $

      В наличии

      • Радиус 1 мм
      • Полуконическая фреза
      • Хвостовик 4 мм
      • Карбид

    13. 23,00 $ $

      В наличии

      • Радиус 1,5 мм
      • Полуконическая фреза
      • Хвостовик 4 мм
      • Карбид

    14. 54,00 $ $

      В наличии

      • Роторный нож
      • Хвостовик 6 мм
      • Карбид
      • Идеально подходит для DWR-2720

    15. $27. 00 $

      Есть в наличии

      • Роторный нож 4 мм
      • Хвостовик 4 мм
      • Карбид

    16. $105,00 $

      В наличии

      • Магнитное основание в комплекте
      • Проецирует четкую лазерную линию
      • Служит ориентиром для точного реза
      • Поворотная головка на 360° с функцией угла наклона

    17. 23,00 $ $

      В наличии

      • 30 градусов
      • V-образный резак
      • Хвостовик 4 мм
      • Карбид

    18. 23,00 $ $

      В наличии

      • 60 градусов
      • V-образный резак
      • Хвостовик 4 мм
      • Карбид

    19. 23,00 $ $

      В наличии

      • 90 градусов
      • V-образный резак
      • Хвостовик 4 мм
      • Карбид
    • Подписаться на новости
    Нужна цитата?

    Позвоните нам: (920)684-4990

    Лучшие комбинации лазерных граверов и вращающихся насадок 2022 года

    Вращающаяся насадка добавляет вашему лазерному граверу возможность вращения по 4-й оси, чтобы вы могли работать с более широким спектром проектов и геометрических форм. Тем не менее, поскольку существует множество различных граверов и насадок, вам нужно тщательно выбирать, чтобы найти правильный лазерный гравер с вращающимися насадками для вас.

    Чтобы помочь вам, это руководство охватывает все, что нужно знать о ротационных лазерных гравировальных станках. Во-первых, мы объясним, что это такое, как они работают и что вы можете с ними делать. Затем мы рассмотрим лучшие на рынке лазерные граверы с поворотными насадками, подробно описав все важные факторы, которые необходимо учитывать перед покупкой.

    Индивидуальная гравировка, которую мы сделали с надстройкой Snapmaker 2.0 и 4-осевым поворотным модулем.

    Какие вращающиеся насадки для лазерного гравера лучше всего подходят?

    Протестировав ряд лазерных граверов, в том числе Ortur Laser Master 2 и Laser Master 2 Pro, а также Snapmaker 2.0 с его 4-осевой поворотной надстройкой, мы рекомендуем следующие в качестве нашего лучшего выбора в каждом ценовом диапазоне. :

    • Atomstack A5 Pro с роликом Atomstack R3
    • FoxAlien Reizer с вращающейся насадкой R42
    • Ortur Laser Master 2 Pro или LM3 с ротационным роликом Ortur Laser
      • Поворотный модуль оси Дополнение

    Что такое лазерный гравер с вращающейся насадкой?

    Стандартный лазерный гравер для любителей имеет 3 оси: оси X, Y и Z. Они позволяют лазеру перемещаться слева направо, спереди назад и вверх и вниз соответственно. Это нормально, если вы работаете с плоскими 2D-элементами материала, такими как настенные украшения или вывески, но если вы хотите работать в 3D с 360-градусной функциональностью, вам нужна четвертая ось.

    Вы можете гравировать по 4 осям, добавив к станку вращающийся ролик. Это добавляет вращательное движение вокруг оси Y, что означает, что он по сути работает так же, как токарный станок с ЧПУ. Четвертая ось означает, что вы можете гравировать цилиндрические предметы, такие как стаканы, кружки, бутылки и вазы, что значительно расширяет диапазон проектов, над которыми вы можете работать.

    Лучшие вращающиеся ролики регулируются, поэтому вы можете быстро и легко гравировать объекты разного размера под разными углами. Независимо от того, являетесь ли вы любителем или владельцем малого бизнеса, правильный модуль может стать ценным дополнением к вашей системе лазерной гравировки.

    Лучшие лазеры и вращающиеся насадки

    1.

    Atomstack A5 Pro + Atomstack R3 Rotary Roller
    • Atomstack A5 цена: $339 — Доступно на Amazon здесь
    • Atomstack1 R3 $39 — доступен на Amazon здесь
    Atomstack A5 Pro

    Atomstack A5 Pro — это популярный лазерный гравер, который можно модернизировать до 4-осевой функции с помощью вращающегося лазерного ролика Atomstack R3.

    Эта машина является одной из лучших с точки зрения соотношения цены и качества. Начнем с того, что он действительно хорошо сконструирован с цельнометаллической конструкцией и анодированным покрытием, поэтому он чрезвычайно прочен, надежен и долговечен, обеспечивает точную гравировку и долгий срок службы инструмента.

    Лазер с фиксированным фокусом означает, что вам не нужно настраивать его вручную, что повышает согласованность за счет уменьшения человеческого фактора. Он использует сверхтонкий компрессионный лазер, который позволяет точно вырезать различные материалы, включая нержавеющую сталь и керамику.

    Atomstack A5 Pro также является очень безопасным станком, который идеально подходит для любителей, с защитным кожухом, который фильтрует 97% УФ-излучения, что означает, что вам не нужно носить очки во время гравировки.

    Вращающийся лазерный валик Atomstack R3

    Вращающийся лазерный валик Atomstack R3 также впечатляет и очень прост в использовании, так как он поставляется предварительно установленным, поэтому вы можете приступить к работе сразу после распаковки.

    Существует восемь вариантов регулировки угла, и вы можете выбирать из широкого диапазона диаметров гравировки от 4 мм до 100 мм, так что это действительно универсальное приспособление, подходящее для самых разных проектов.

    Он также очень хорошо сделан, с закрытой конструкцией, в которой двигатель не виден, поэтому его безопасно использовать даже для новичков. Цельнометаллическая конструкция делает его очень стабильным и долговечным, а коаксиальная конструкция означает, что нет необходимости регулировать ремень, что повышает точность.

    Еще одним преимуществом этого лазерного гравера с вращающейся насадкой является большая рабочая зона 410×400 мм, которая обеспечивает достаточно места для работы с более крупными цилиндрическими объектами.

    Вращающаяся насадка Atomstack R3 также является чем-то вроде универсальной вращающейся насадки для лазерного гравера, поскольку ее можно использовать с машинами нескольких других производителей. К ним относятся популярные лазерные граверы, такие как:

    • NEJE MASTER 2
    • Два дерева TT-5,5S

    2. xtool D1 Pro + RA2 Ротари

    : 299 долларов США — доступно на xTool здесь
  4. Рабочая зона: 432 x 406 мм
  5. Мощность лазера: 10 Вт (также доступны 5 Вт и 20 Вт)

    6. Построен с прочным стальным каркасом и высококачественными деталями из стали. для самого плавного движения лазера xTool D1 Pro является одним из лучших лазеров с поворотной надстройкой общей стоимостью менее 1000 долларов, с профессиональными функциями среднего уровня и точностью в более дешевом диодном лазере.

    Это не только мощный и точный лазер, но и xTool предлагает одно из лучших вращающихся приспособлений. Вместо роликового типа, который предлагает Ortur, xTool продает дополнительный вращающийся патрон, который лучше захватывает ваш материал для токарной обработки и гравировки.

    Недостатком является то, что он дороже ролика Ortur примерно на 200 долларов, но вы экономите время за счет простой сборки (в отличие от набора «сделай сам»), а металлические детали в целом более высокого качества. Различные инструменты означают, что вы можете гравировать стаканы, удерживая тонкое горлышко стекла, сферы, такие как безделушки, кружки, мензурки и многое другое.

    Это один из самых мощных диодных лазеров мощностью 10 Вт, и вы даже можете перейти на версию мощностью 20 Вт, если готовы платить дополнительно. Для комбинированного лазерного и вращающегося приспособления это наш лучший выбор менее чем за 1000 долларов.

    Другие доступные вариации включают:

    • Xtool D1 5W – Доступно по адресу xtool Store здесь
    • xtool D1 20W – Доступно в магазине xtool здесь

    6.

    Вращающийся ролик
    • Цена: около $500 — Доступно в Ortur здесь / Доступно на Amazon здесь
    • Роторный ролик Ortur: $129 — Доступно в Ortur здесь / Доступно на Amazon здесь

    Еще один отличный вариант, если вы ищете лазерный гравер с вращающейся насадкой — это Ortur Laser Master 2 Pro с вращающимся роликом Ortur Laser.

    Вы можете использовать этот вращающийся валик с более дешевыми моделями Ortur, такими как оригинальные Laser Master и Laser Master 2, но, протестировав как Laser Master 2, так и Laser Master 2 Pro, именно Laser Master 2 Pro обеспечивает высочайшее качество гравировки. .

    В нем используется световое пятно 0,08×0,15 мм, что меньше, чем 0,23×0,23 мм, стандартное для многих станков аналогичной ценовой категории, что обеспечивает более высокую точность и возможность легко резать более толстые материалы. Например, он может без проблем резать фанеру толщиной 3 мм и сосновую доску толщиной 6 мм.

    Одни из первых гравюр, над которыми мы работали с Ortur Laser Master 2 Pro.

    Ortur утверждает, что его сжатое световое пятно позволяет гравировать объекты вдвое быстрее, чем на станках более низкого качества. Еще одним преимуществом является хорошо спроектированная механическая конструкция, оптимизированная для быстрой резки и стабильности при длительном сроке службы. Материнская плата OLM-PRO-V10 обеспечивает плавную гравировку, а прошивка Ortur 1.5 обеспечивает скорость резки до 10 000 мм/мин.

    Это также действительно безопасный станок, один из самых безопасных лазерных граверов на рынке. Он имеет функцию автоматической остановки, которая срабатывает, если станок детонирует, если трансмиссия выходит из строя или если двигатель некоторое время не двигался, помогая защитить вас, ваш станок и вашу заготовку.

    Также имеется кнопка аварийного останова, которую можно использовать для ручной остановки работы, а модернизированная система цепи 24 В означает, что она обеспечивает высокую мощность при более низком токе для повышения безопасности.

    Поворотное приспособление Ortur, которое мы собрали – на сборку ушло около 45 минут.

    Еще одна замечательная особенность Laser Master 2 Pro заключается в том, что он имеет модульную конструкцию, которая упрощает его сборку, даже если вы впервые собираете лазерный гравировальный станок.

    Ротационный лазерный гравер Ortur также очень прост в использовании, имеет семь различных положений шестерни для регулировки ширины и изготовлен из алюминия, стального покрытия и акрила для оптимальной долговечности.

    4. Комплект Snapmaker 2.0 A350T + Snapmaker 2.0 для ротационного лазерного гравера

    • Цена: от $1849 — Доступно в магазине Snapmaker здесь / Доступно на Amazon здесь
    • Дополнительный поворотный модуль: 649 $ — Доступно в магазине Snapmaker здесь / Доступно на Amazon здесь
    Snapmaker 2.0 A250 или A390 9044 Snapmaker 2.0 с его поворотным комплектом — самая дорогая комбинация в нашем списке, но это действительно фантастический лазерный гравер с вращающейся насадкой, который обеспечивает очень высокое качество гравировки.

    Эта машина является одной из самых уникальных на рынке, поскольку это не просто лазерный гравер, а фактически 3-в-1 3D-принтер, фрезерный станок с ЧПУ и лазерный гравер.

    Прочитать полный обзор: мы протестировали Snapmaker 2.0 с 4-осевым поворотным модулем

    Он прост в использовании, так как функция автофокусировки означает, что оптимальная высота лазера выбирается автоматически, и вам не нужно вручную проверять различные высоты. Существует также впечатляющий захват камеры, который автоматически делает снимок вашего материала и загружает его в программное обеспечение Snapmaker Luban для работы, а затем вы можете выгравировать окончательный дизайн одним щелчком мыши.

    Оригинальная гравировка льва, которую мы протестировали с помощью поворотного модуля Snapmaker 2.0.
    4-осевой поворотный модуль Snapmaker

    Поворотный модуль Snapmaker — один из лучших, которые мы видели. Он имеет редуктор скорости 100:1, который преобразует мощность в более низкую выходную скорость, позволяя 3-кулачковому патрону вращаться с минимальным углом 0,1°. Это означает, что вы можете работать на неровных поверхностях с повышенной точностью.

    Обеспечивает очень быстрое вращение благодаря точному непрерывному вращению на 360° с максимальной угловой скоростью 45° в секунду. Вы можете легко настроить контроль точности вращения между 0,2, 1 и 5 ° на панели управления с сенсорным экраном.

    Модуль ротационного лазерного гравера применяется как к функциям резьбы с ЧПУ, так и к функциям лазерной гравировки Snapmaker 2.0, поэтому вы можете легко работать над 3D-проектами, используя оба метода в одном инструменте. Замена каждой инструментальной головки занимает всего несколько минут — четыре винта плюс другая платформа для печати — и превосходно справляется с лазерной гравировкой, резкой, резьбой на станках с ЧПУ и 3D-печатью.

    Вы также можете использовать поворотный модуль для резьбы по дереву с ЧПУ и создавать точные модели, такие как эта шахматная фигура рыцаря, которую мы сделали.

    Программное обеспечение Luban CAD и CAM от Snapmaker хорошо подходит для 4-осевой функциональности с поддержкой 4-осевой связи, которая позволяет каждой оси двигаться одновременно для полного контроля.

    Существует две разные версии Snapmaker 2.0 — цена, которую мы указали, относится к A350, который предлагает самый большой объем сборки 320x350x300 мм. Вы можете сэкономить около 300 долларов, выбрав меньший A250 с объемом сборки 230x250x235 мм.

    Покупка вращающегося модуля крепления для вашего лазерного гравера

    Итак, как же найти подходящий лазерный гравер с вращающейся насадкой?

    Во-первых, важно знать, что, хотя существуют лазерные граверы с 4 осями, как правило, это более дорогие профессиональные машины. Большинство бюджетных лазерных граверов стандартно поставляются с 3 осями и совместимы с 4-осевыми поворотными насадками, которые продаются отдельно.

    Некоторые производители имеют поворотные приспособления, разработанные специально для их машин. Тем не менее, многие вращающиеся ролики совместимы с различными машинами от разных производителей, поэтому нет никаких причин, по которым вы не можете смешивать и сочетать, пока вы проводите свое исследование.

    Итак, во-первых, вам нужно найти высококачественный лазерный гравер, учитывая обычные аспекты, такие как качество лазера и размер пятна, функции безопасности, скорость гравировки, долговечность, удобство использования, рабочая зона и так далее.

    Что касается модуля ротационного лазерного гравера, вам следует обратить внимание на такие факторы, как количество регулировок угла, варианты регулировки диаметра и долговечность. Вы также должны учитывать, насколько легко его настроить и использовать, особенно если вы новичок, поскольку некоторые поставляются предварительно собранными, а другие нет.

    Лазерная резка — SainSmart.com

    Сортировка: Избранное Бестселлер По алфавиту, А-Я По алфавиту Z-A Цена, от низкой к высокой Цена, от высокой к низкой Дата, старая к новой Дата, от нового к старому

    Новый

    • Посмотреть больше

      Проверить наличие свободных мест
