Насадка для дрели или Эконом вариант сабельной пилы

Всем привет!)
Небольшой обзор приблуды для дрели/шуруповерта, которая расширяет применение последнего.
Вообще насадки для дрели были еще и в постсоветское время, но это скорее раритетные экземпляры, чем массовые.
А вот китайцы уже подсуетились.
Если интересно что это и с чем едят — веллком под кат. Будет разборка и пример работы.

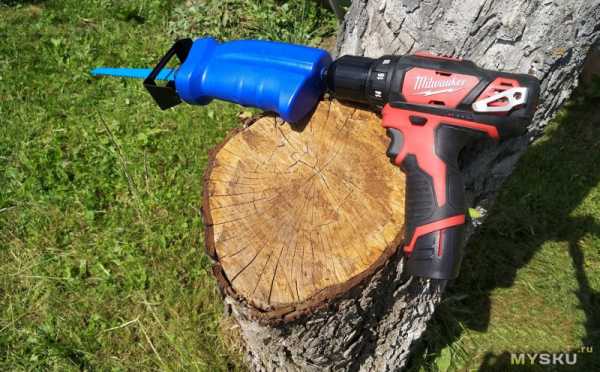

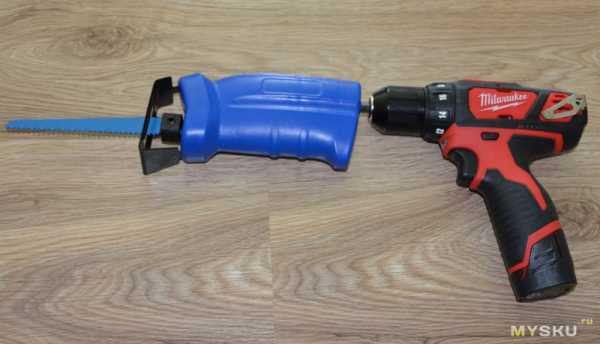

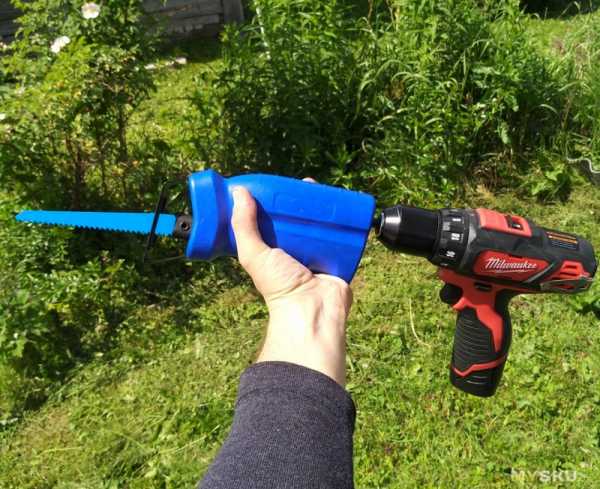

Итак, речь пойдет вот про такую насадку для дрели-сабельную пилу

Вообще, недорогие насадки и прочие приблуды, расширяющие фунционал аккумуляторной дрели интересны, так как при эпизодическом использовании очень выручают, а стоят недорого и места занимают мало, гораздо меньше, чем полноценный отдельный инструмент. Так что мне было интересно сравнить и оценить, насколько же удобно этим пользоваться, по сравнению с нормальным инструментом.

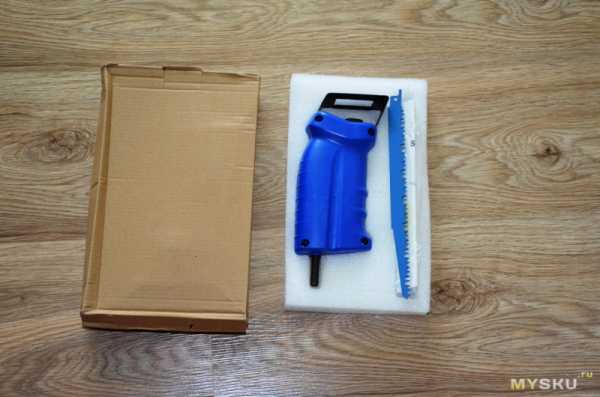

Пришел инструмент быстро, упаковка — картонная коробка с пенополиэтиленовой ячейкой

В комплекте три пилки (разных), ключ-шестигранник для патрона, инструкция и сама насадка


Пилки разные по длине и зубу: для быстрого реза дерева, просто для реза дерева (точным его язык не поворачивается назвать), и для резки металла (короткая, с мелким зубом).

Сабельная насадка не очень большая, корпус сделан из массивного пластика

Замок для пилок не быстросъемный, сделан из спецвинта, винт фиксирует и прижимает пилку в замке.

Устанавливаем пилку в прорезь патрона. слегка затягиваем винт.

Теперь нам нужна дрель, желательно аккумуляторная

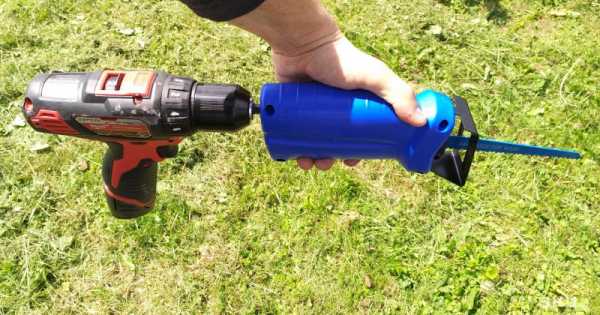

Зажимаем насадку в патрон дрели или шуруповерта. Если используете аккумуляторный инструмент — получаете дополнительный бонус в мобильности))))

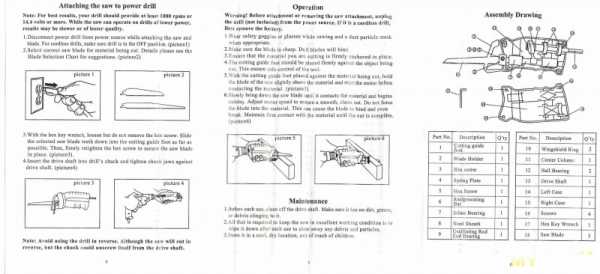

На всякий случай прикладываю сканы подробной инструкции


Перед работой проверяю, что внутри корпуса насадки.
Для того, чтобы разобрать приблуду, нужно открутить всего 4 винта

Внутри стоит крипошипный механизм.
Вал установлен на линейном подшипнике LMxxUU, а с другой стороны стоит опорный ролик.

Смазка присутствует, периодически можно набивать, если было много работы

Собираем обратно, пробуем работать


В принципе, если у дрели есть фиксация включения (или изолента на курок), то можно работать одной рукой.

Ищем жертву, самое простое применение — подрезка садово-плодовых деревьев.

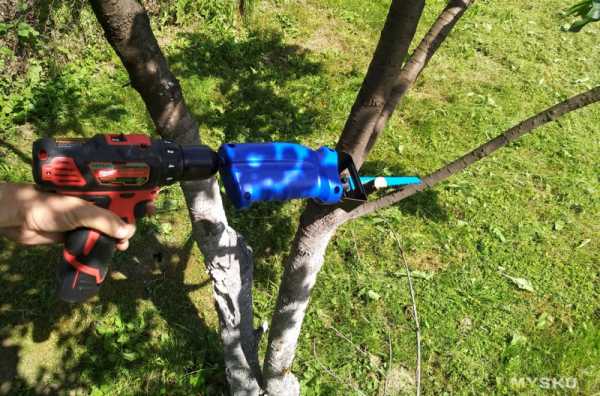

Спиливаем сухую ветку.

Ход пилы на гифке

С тонкой веткой справился быстро.

На фото видно, что рез чистый, вообще получилось достаточно быстро, я дольше приноравливался, пилит как и обычная сабельная пила.

Отмечу важные моменты: нужно прижимать скобу-упор к материалу, плюс сам материал фиксировать от «туда-сюда». Излишние вибрации материала (ветки) снижают эффективность работы сабельной насадки

Принцип работы примерно такой: прижимаем скобу, упираем инструмент. Нажимаем плавно на курок шуруповерта, придерживаем второй рукой корпус насадки.


Сильно давить не нужно — зубцы на пилке большие, опилки летят сразу, вввжик — и ветка срезана.

Можно перевернуть дрель хоть кверху ногами — как удобно. На качество работы это не влияет.

Ну и в целом, инструмент получился компактный, автономный. Отдельно насадка много место не занимает.

Насадка мне показалась интересной. Действительно удобно работать.
Большой плюс то, что насадка компактная, ее можно положить в один кейс/сумку с шуруповертом или дрелью. Ну и пилок рядом бросить парочку.
Подходит для разовых работ, когда очень надо что-то отпилить или подрезать, но не хочется заморачиваться с ножовкой.
Длительное время работать не очень комфортно…
Специфика резки сабельной пилой — материал должен быть зафиксирован, а пила -находиться крепко в двух руках. Иначе появляется нежелательная вибрация, которая сводит на нет все усилия по резке. Да и в целом значительно снижает эффективность работы насадкой — проще тогда уж отрезать ножовкой (Или сломать).

Дополнительная информация - если вам действительно нужна сабельная пила, то ...

То лучше не выдумывать, докинуть немножко денюшек и прикупить полноценный инструмент
Из серьезных минусов отмечу необходимость работы двумя руками. Неудобно — нужно искать третью руку (или другие части тела) для того, чтобы придерживать материал, который пилите.
Ну и в целом, как следствие общей дешевизны насадки — отсутствие быстрозажимного механизма для пилок. Если часто менять насадки — надоедает, да и ключ надо где-то хранить.

Огромный плюс для китайцев — они отработали простую технологию конверсии вращения с дрели в разнообразные насадки. В ассортименте можно найти насадки на дрель/шуруповерт для резки листового металла (ножницы), заклепочники, просекатели и т.п.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Пила из дрели » Изобретения и самоделки

Простая циркулярная пила из обычной дрели

В этой публикации из обычной дрели мы сделаем простенькую циркулярную пилу с параллельным упором. Конечно же эта подделка не заменит полноценный станок, но на первое время эта поделка может здорово выручить.

готовый станок

В принципе для этого станка много чего не нужно, несколько брусков на ножки на параллельный упор, и два куска фанеры на столешницу.

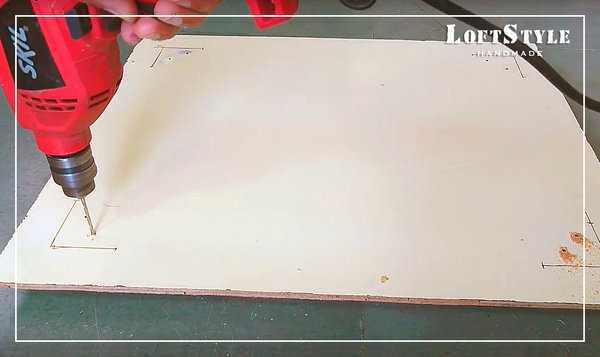

Для начала давайте засверлимся на фанере там, где должны будут крепится ножки.

сверлим отверстия для крепления ножек

Для пущей надежности, на места крепления ножек можно нанести эпоксидную смолу.

усиливаем крепления ножек эпоксидкой

Ставим ножки и с обратной стороны закручиваем саморезы

прикручиваем ножки

Теперь наш станок сможет стоять на своих ногах.

у станка появились ноги

В обычном прямоугольном куске фанеры просверлим коронкой отверстие. Диаметр этого отверстия должен быть равен диаметру патрона дрели, можно немного больше, затем мы зафиксируем все это дело болтом.

крепление для дрели

Эту деталь нужно закрепить под столешницей нашего станка. Советую сразу сделать разметку там, где будет выходить пильный диск. Эту деталь крепим саморезами с обратной стороны, для надежности можно конечно же добавить эпоксидного клея.

прикручиваем саморезами деталь для крепления дрели

Как видно на этом фото, я уже разметил прорезь для выхода пильного диска. Следующим шагом просверлим отверстие в разметке, а затем аккуратно лобзиков выпилим прорезь.

делаем прорезь для выхода пильного диска

После этого нам понадобится еще одна фанера, равная по размеру первой, и на этой фанере нужно сделать идентичную прорезь для выхода пильного диска. На этом куске фанеры нужно сделать прорезь равное ширине бруска, и она должна быть под углом в 90˚ от предыдущей прорези. Получилось немного сумбурно, но по ходу публикации все станет ясно. Эта прорезь будет направляющей для параллельного упора.

прорезь для паралельного упора

Приклеиваем вторую фанеру поверх первой.

склеиваем обе фанерки

Ну вот и вырисовываются черты будущего станка. Давайте попробуем установить дрель и надеть пильный диск. Для этого просто всуньте ее в заранее заготовленную деталь с круглым отверстием, которую мы ранее прикрепили под столешницей.

Пильный диск нужно закрепить на болте с помощью гайки, вставив с каждой стороны диска по шайбе.

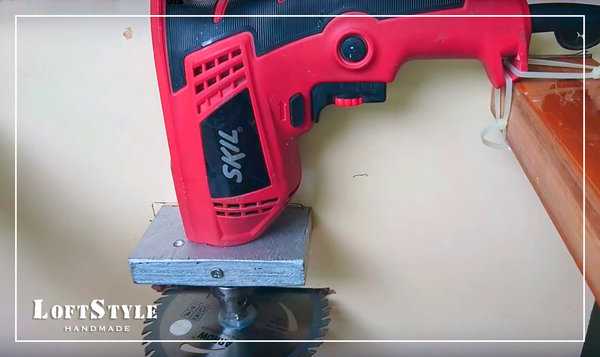

Давайте закрепим болт в дрели. Не забываем, что пильный диск должен быть под углом в 90˚ по отношению к столешнице.

устанавливаем дрель

А теперь закрутим саморез и дрель зафиксирована.

фиксируем дрель

С обратной стороны зафиксируем дрель парой хомутов.

фиксируем дрель с обратной стороны

Осталось дело за упором. Вставим брусок в канавку, а спереди, под углом 90˚, приклеим ровный кусок фанеры.

собираем параллельный упор

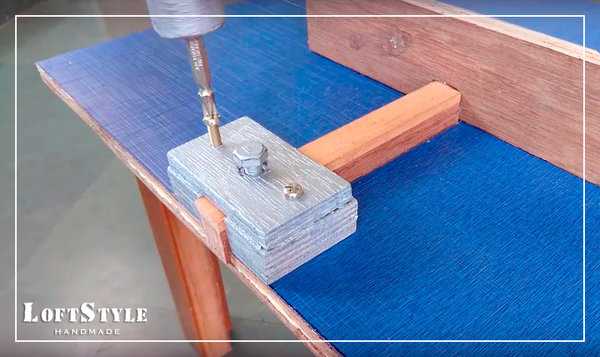

А теперь вот таким способом крепим параллельный упор к столешнице. Болт сверху нужен, что бы после того как упор выставлен его можно было бы зафиксировать.

фиксируем параллельный упор

Вот так вот эта конструкция крепится снизу.

так эта конструкция крепится снизу

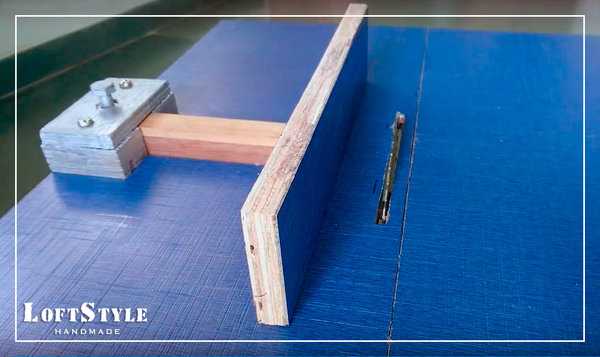

Ну в принципе все, можем пользоваться.

готовый станок

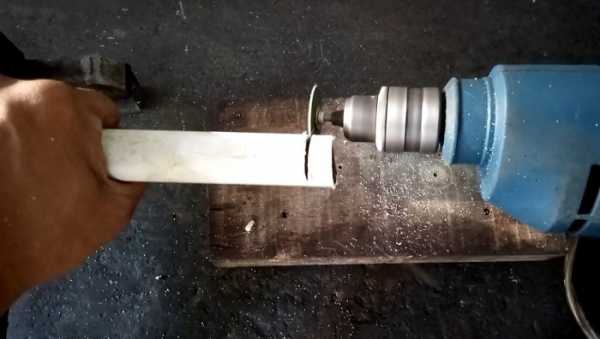

в работе

zen.yandex.ru

Как из шуруповерта или дрели сделать сабельную пилу

Как-то была у меня нужда в сабельной пиле. Думал взять какую-нибудь простенькую, самую недорогую, но, как оказалось, нет их простеньких и недорогих. Цены примерно от 4 тысяч начинаются. На Али такую насадку можно за 1.5 найти с доставкой.

В наших крупных магазинах, инструментами которые торгуют, не нашел. Если сабелька нужна редко и не помногу, вполне себе такой вариант. Плюс еще, что инструмент на выходе беспроводной получается, что бывает крайне удобно в работе. По отзывам в интернете – функции свои выполняет за такую цену вполне себе достойно.

sdelaysam-svoimirukami.ru

Представьте, что вам необходимо отпилить деревянный брусок, а ножовки под рукой нет. Любимый электролобзик на другом объекте или вообще сломался, а рабочий процесс не терпит промедления. Ситуация знакомая многим, не правда ли? Большинство мастеров знают, как дорог рабочий инструмент в нужный момент. Работа кипит, проволочек нет, все довольны. Хуже, когда его нет, а заменить его попросту нечем.
Самоделка, рассматриваемая сегодня заслуживает внимания хотя бы потому, что действительно помогает решить задачу распиловки с помощью обычной дрели или шуруповерта. Ее допустимо изготовить в домашних условиях своим руками. И это не какое-нибудь одноразовое приспособление. Это полноценный технический инструмент-насадка, который расширяет возможности основного электроприбора, предназначенного как нам казалось ранее, только для сверления и закручивания саморезов. С помощью нее вы действительно сможете распилить брусок или даже доску обычным полотном для ножовки по металлу и превратить обычную дрель в сабельную пилу. Давайте посмотрим, как это можно сделать.

Принцип действия пилы

По сути, крутящий момент дрели никуда не девается. Он лишь преобразуется подобием фрикционной передачи в возвратно-поступательные движения за счет криво посаженного подшипника. Его корпус скользит между двумя мелкими подшипниками, установленными вертикально на небольшом металлическом квадрате. Именно этот элемент приводит в движение полотно, затянутое на его конце в специальный зажим. Насадка крепится на валу, проточенном для достаточного диаметра под патрон дрели или шуруповерта.

Изготавливаем насадку для пиления древесины

Оговоримся сразу, что из подручных средств такое приспособление не собирается. Большая часть его достаточно точно выверена по размерам, проточена на токарном и фрезерном станках. Однако если вы сомневаетесь в возможностях своей мастерской, их всегда можно изготовить на заказ.
Перед началом работ стоит сделать чертеж данной сборки, просчитав размеры каждого элемента и выверить их пропорционально. Наше приспособление сделано полностью из металла, и поэтому тиски в этот раз – инструмент обязательный.

Делаем вал с подшипником

Для этого элемента необходим металлический стержень. Его сечение по возможности должно быть одинаковым, поэтому лучше всего если он будет проточенным на токарном станке.



Зажимаем его в тисках, и приблизительно в середине напильником стачиваем косой паз как на фото.





Переворачиваем стержень противоположной стороной, и проделываем зеркальный паз оставляя толщину всего 2-3мм для размещения подшипника.





Насаживаем подшипник на посадочное место вала, расточенное напильником. Подшипник нам понадобится самый обыкновенный – шариковый, однорядный, открытого типа. Посадочное отверстие, равно как и диаметр внешнего кольца, придется подбирать опытным путем.



Закрепить подшипник на валу помогут специальные зажимы. Их мы делаем из отрезков трубки, плотно насаживаемой на вал. Срезать эти отрезки нужно точно под угол наклона подшипника. Для зажима на валу эти трубки необходимо оборудовать отверстием с винтом под небольшой шестигранник по типу ограничителя для сверл.





Фиксируем эти зажимы вплотную прижимая ими корпус подшипника таким образом, чтобы стенки их касались только внутреннего его кольца.

Берем четыре шайбы подходящего диаметра, и насаживаем их по паре с каждой стороны вала. Это поможет снизить трение зажимов вала о боковые опоры нашей насадки во время работы. Вал с подшипником готов!



Оборудуем корпус нашего устройства

Наверняка все понимают, что сам по себе вал не будет работать в отдельности. Для него необходимы упоры, на которых он будет держаться, и относительно которых он будет двигаться. Они должны быть такими как на фото – два квадрата с отверстиями под свободный ход вала со стороны плоскостей, и крепежными отверстиями с резьбой под болты со стороны ребер. Собирается эта конструкция так (фото).

Небольшой пластиной с четырьмя сквозными отверстиями по краям накрываем конструкцию, и закрепляем ее на болты. Это будет первая крышка корпуса.

На данном этапе наша насадка должна выглядеть вот так (фото)

С противоположной стороны размещаем два квадрата с крепежными отверстиями под болты. Они должны быть такого размера, чтобы третий квадрат, который будет размещен между ними, мог свободно двигаться относительно них.

Средний квадрат необходимо подготовить. На нем размещаем два мелких подшипника на винтах. Они будут скользить по основному большому подшипнику, закрепленному на валу.

Прикрываем квадраты крышкой, аналогичной первой, и притягиваем ее на винты. Насадка практически готова. Можно проследить как двигается вал с подшипником, вытягивая назад и вперед средний квадрат.



Изготавливаем наконечник для сабельной пилы

Для того чтобы закрепить ножовочное полотно необходим переходник-зажим. Наконечник, предложенный автором, имеет торцевой паз квадратного сечения. Со стороны плоскостей размещены прижимные болты под шестигранный ключ. При плотном зажиме они утапливаются заподлицо с плоскостью наконечника.



Насаживаем наконечник-зажим на средний квадрат, и закрепляем его положение прижимным болтом.



Теперь вставляем ножовочное полотно в наконечник, и закрепляем его следующими двумя прижимными болтами.



Чтобы стабилизировать работу подвижного квадрата с полотном при распиловке, добавляем упорный уголок (фото).



Закрепляем его на два винта, и центруем паз на его ребре относительно полотна.

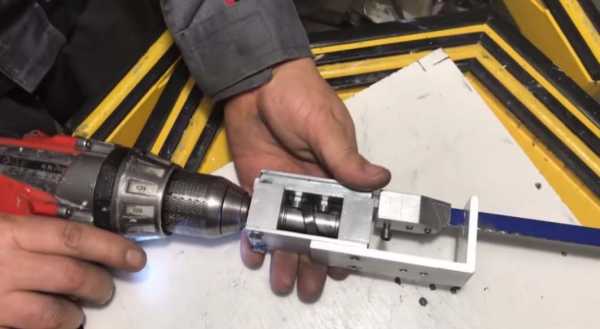

Насадка-«сабельная пила» для дрели готова. Ее удобно и безопасно держать в руках, да и занимает она совсем немного места. Такой инструмент действительно стоит сделать для своей мастерской, поскольку он сможет выручить в нужный момент с распиливанием древесины. Остается только опробовать ее в действии и убедиться в широких возможностях своего инструмента!



Смотрите видео

izobreteniya.net

Насадка на дрель (ножовка по металлу) своими руками

У каждого мастера в работе всегда под руками должна быть ножовка по металлу. Имея набор полотен из материала высокой твердости, можно отрезать не только металлические изделия, но и твердые породы дерева, полимеры и даже керамику. Чтобы перепилить такие материалы при помощи ручной ножовки, необходимо потратить много усилий и времени. Электролобзик – вещь дорогостоящая, и покупать ее для домашних кустарных работ, не всегда выгодно. Пилки к нему тоже стоят недешево.

Описываемая в данной статье насадка на дрель работает эффективно, как электролобзик. При этом для работы применяются недорогие полотна по металлу и их обломки, которых в мастерской всегда много.

Предлагаемая насадка для резки металла имеет простую конструкцию. Ее легко изготовить своими руками. Надевается эта самодельная насадка на дрель или шуруповерт.

Ниже представлен внешний вид готового приспособления.

Оригинальная идея

В устройствах современных электролобзиков, для передвижения пилы вал через редуктор вращает эксцентрический механизм. Эксцентрик передает поступательные движения через шток на пилу. Такое приспособление для дрели своими руками сделать не просто. Оригинальность идеи рекомендуемой насадки на дрель — в особом расположении подшипника на валу.

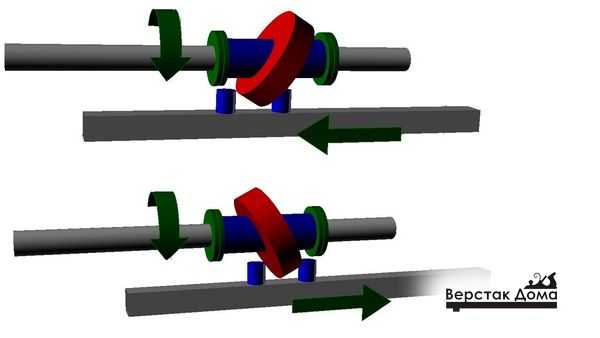

Подшипник, расположенный под углом, при вращении вала, через упоры в штоке, приводит его в маятниковые движения. Скорость движения штока-шатуна с подсоединенным к нему полотном для резки металла, прямо зависит от скорости вращения вала.

На рисунке изображена схема идеи представленной насадки на дрель.

Останется для этой схемы сконструировать крепеж, и самодельная насадка на шуруповерт или дрель будет готова.

Примечание! Если нет электропитания , то можно установить  ее на аккумуляторный шуруповерт и даже на ручную дрель. В этом случае насадку можно применить при работе с деревом, если использовать полотно по дереву.

Подготовка к работе

Самодельная электрическая ножовка по металлу собрана из следующих элементов.

Комплектующие

НазваниеВид и размеры, ммКоличество
Шариковый подшипникВнутренний диаметр 10

Наружный диаметр 26

Ширина 8

1
БолтыДиаметр 6, длина 168
Винт установочный с внутренним шестигранникомDIN 913, 3,5



2
Шайбы металлическиеВнутренний диаметр 104
Болты с цилиндрической головкой и внутренним шестигранником



Диаметр 6, длина резьбы 82
Диаметр 4, длина резьбы 201
Диаметр 4, длина резьбы 102
Диаметр 4, длина резьбы 78
Полотно ножовочное по металлу 1

Материалы

НазваниеВид и размеры, ммКоличество
Металлический прутокДиаметр 10 мм, длина 150 мм
1




Алюминиевые заготовки



120х45х62
45х40х302
120х10,1х10,12
40 х 12.5х12.52
40х26х42
Стальная заготовка150х10х101
Алюминиевый уголок150х40х45, толщина 4
Трубка алюминиеваяВнутренний диаметр 10 мм, толщина стенки 4 мм, длина 501
Заготовки для держателя полотна50х25х42
50х12,5х122

Инструменты

Перечень инструментов, используемых при изготовлении самодельного приспособления для резки металла:

Схема насадки на дрель.

Изготовление самодельной насадки на дрель

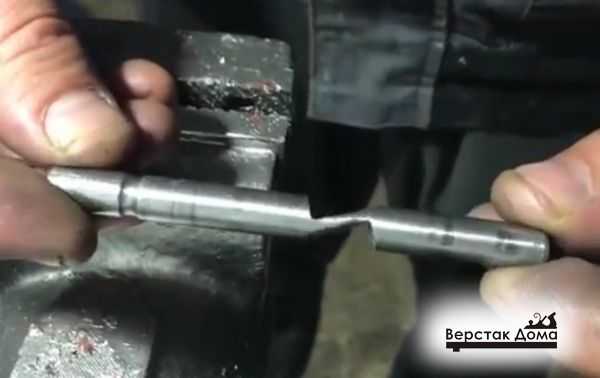

Закрепить в тисках металлический пруток. При помощи напильника под углом 20 градусов выпилить симметричные пазы с параллельными гранями.

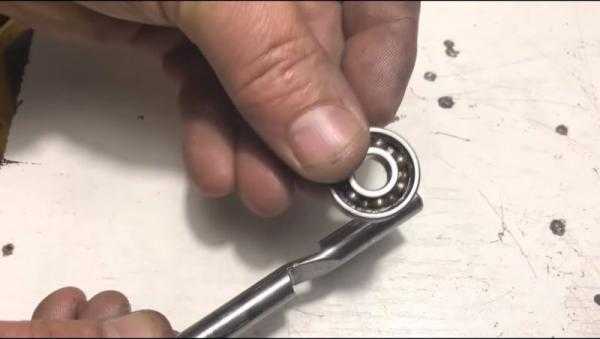

Подшипник одевается на вал и поворачивается до упора в прорези.

После этого необходимо изготовить втулки для фиксации подшипника. Для этого алюминиевая трубка разрезается пополам под углом, равным углу подшипника по отношению к оси. Затем во втулках необходимо на сверлильном станке просверлить отверстия и нарезать резьбу под установочные винты DIN 913, 3,5 мм.

Втулки надеваются на вал и фиксируются винтами.

На вал с двух сторон надевается по 2 шайбы, для уменьшения износа втулок.

Для того, чтобы насадка на дрель своими руками получилась крепкой и легкой, детали крепежа конструкции делаются из алюминия, который легко поддается обработке. По размерам, указанным в таблице, необходимо изготовить детали. При этом отверстия обеих платформ, стоек и направляющих должны совпадать. В стойках нарезается сквозная резьба, на которой держится вся конструкция.

Присоединяется нижняя платформа.

Внимание! Прикручивается только два болта, в стороне вала. Два противоположных устанавливаются в конце, вместе с упором.

Под отверстия в стойках прикладываются 2 перемычки, которые служат направляющими для штока.

Для изготовления штока, необходимо выбрать стальной материал, поскольку к нему будет крепиться пила, и он несет на себе нагрузку. В просверленные отверстия в штоке вкручивается два болта с цилиндрическими головками.

Расстояние между ними выбирается таким, чтобы подшипник при вращении легко двигался, без люфта. Болты к штоку желательно зафиксировать сварными точками, чтобы они не раскручивались.

Важно!  Для свободного хода, шток должен быть на 0.1 мм тоньше направляющих. Плита, плотно прижимаемая к направляющим при помощи винтов, может заклинить шток, и не дать ему свободного движения.

Прикручивается вторая платформа с обратной стороны.

Насадка на шуруповерт своими руками почти готова. Осталось присоединить держатель пилы и упор.

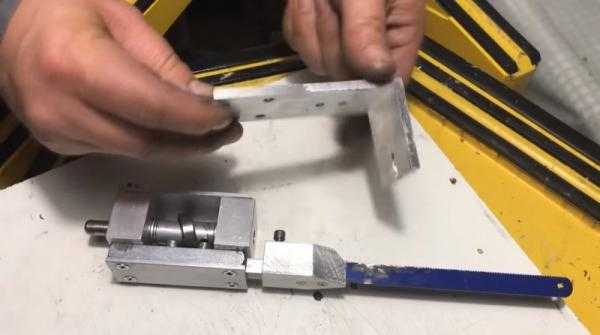

Держатель пилы, — относительно мелкая и сложная деталь насадки на дрель. Она состоит из 4 частей. Верхняя и нижняя крышки присоединены к боковым граням, между которыми с одной стороны вставляется шток, а с другой – полотно пилы. Шток закрепляется болтом. Полотно — двумя винтами сверху, и дополнительно зажимается сбоку болтом, который должен пройти через отверстие в хвостовике пилы, для надежного ее укрепления. При таком способе крепежа не произойдет сдвига пилы при нагрузке.

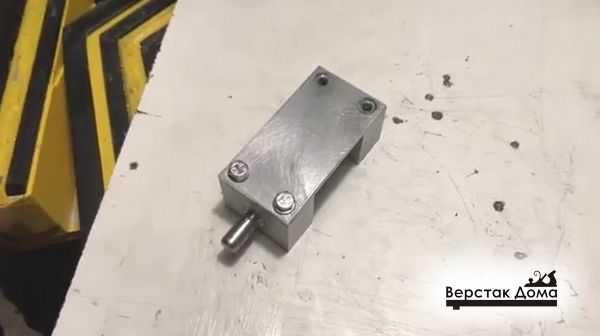

Части держателя вырезаются на фрезерном станке. В домашних условиях их несложно выпилить напильником, зажав в тисках.

Совет! Перед сверлением отверстий, детали держателя необходимо склеить между собой. Это обеспечит точное совпадение отверстий при сборке.

В таблице Материалы приведены размеры заготовок для полотна по металлу шириной 12.5 мм, и толщиной 1,25 мм. Двухсторонние полотна шире. По этой причине желательно иметь держатели под размеры разных режущих инструментов.

На рисунке изображена схема конструкции держателя.

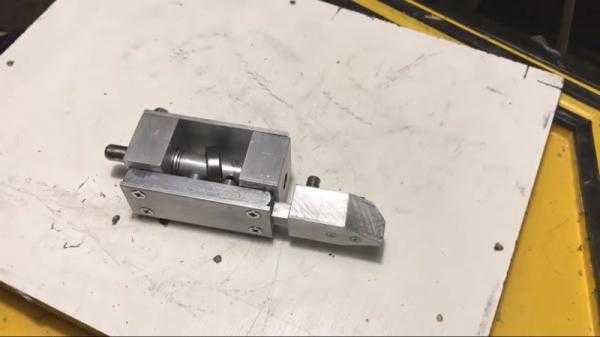

Держатель надевается на шток, и зажимается болтом. Чем глубже и плотнее держатель сидит на штоке, тем надежнее работает устройство.

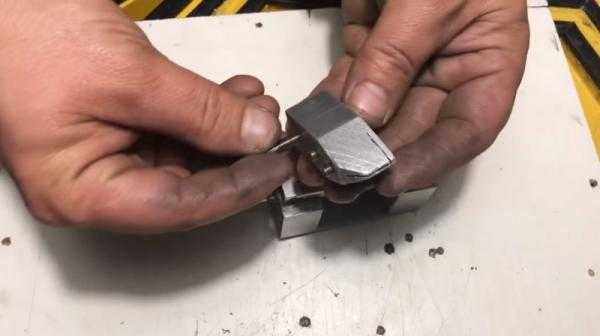

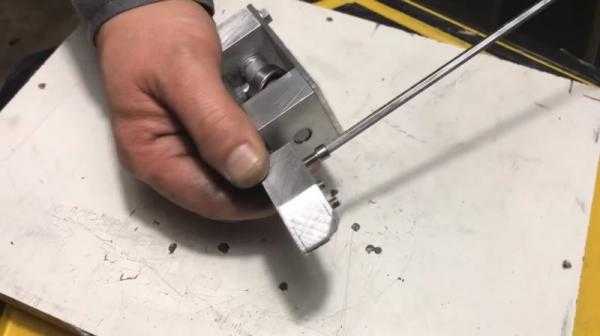

Между губками держателя вставляется полотно, которое закрепляется 3-мя болтами.

В завершении процесса, присоединяется и зажимается винтами упор, изготовленный из уголка, с прорезью для полотна. Насадка на дрель своими руками готова.

Заключение

Предлагаемая самодельная насадка на дрель или шуруповерт проста в эксплуатации. Она быстро устанавливается в патрон инструмента. Не сложность конструкции данного самодельного приспособления и использование в составе механизма доступных материалов, позволяет его легко изготовить и отремонтировать в домашних условиях своими руками. Самодельная насадка эффективна в использовании, и имеет невысокую себестоимость.

Видео

Вконтакте

Facebook

Twitter

Мой мир

verstakdoma.ru

Насадка-лобзик на дрель и шуруповёрт

насадка-лобзикМногие опытные мастера знают что приобретение качественного шуруповёрта или электродрели намного выгодней чем покупка инструмента сомнительного качества. Обычно производители предусматривают возможность успешного применения на нём различных насадок, которые полностью меняют рабочий функционал. В частности, насадки-лобзики. Эффективны ли они, рассмотрим далее.

Насадка-лобзик на дрель

Для успешного выполнения работ по фигурному выпиливанию дерева, необходимо выполнить ряд предварительных условий:

  1. Электродрель должна быть установлена на надёжную раму или снабжена фиксируемым упором.
  2. Привод дрели должен обладать необходимым запасом по мощности, ведь энергия при возвратно-поступательном перемещении всегда больше, чем при вращательном.
  3. Слишком высокооборотистая дрель вынудит нагружать редуктор, поскольку при большом числе ходов пильного полотна оно быстро разогревается и выходит из строя.
  4. Работа по дереву сопровождается появлением значительного количества мелкой стружки, от которой необходимо защитить привод.

Также следует помнить, что любая электродрель не рассчитана на длительный режим работы, поэтому производительность не будет высокой.

лобзик по дереву на дрель

Основное конструктивное отличие насадки-лобзика – длина пильного полотна: она всегда больше, из-за наличия фазы разгона полотна преобразующим механизмом. Такая насадка-лобзик включает в себя:

  • корпус;
  • механизм, преобразующий вращательное движение вала в поступательное перемещение пильного полотна;
  • регулируемые ограничители;
  • систему управления.

Обычно насадки-лобзики на дрель имеют полезную длину пилы до 100 мм, и рассчитаны на работу с дрелью мощностью не менее 750 Вт (а, при необходимости резать алюминий – не менее 1000 Вт). Число оборотов основного инструмента при этом принимают в пределах 2500…2700 об/мин. Длина реза в этом случае всегда ограничена, а при внутренних резах в начальной точке заготовки просверливается входное отверстие диаметром несколько больше ширины пильного полотна.

Недостаток насадки – её малая жёсткость из-за того, что большая часть узла висит в воздухе, не имея надёжной опоры. Соответственно, изгибающий момент на противоположном конце пильного полотна достаточно высок.

насадки на дрель и шуруповёрт

Насадка-лобзик под шуруповёрт

В этом случае эффективность использования насадки снизится, ведь шуруповёрт не обладает высокой скоростью вращения основного вала, а отличается лишь увеличенным (по сравнению с дрелью) крутящим моментом. Зато появляется и преимущество – возможность произвести фигурные резы в более прочном и толстом материале. Так, именно насадка-лобзик на шуруповёрт позволит работать с мягким металлом – жестью или алюминием – а потому может быть эффективна использована при производстве кровельных операций.

насадка-лобзик на шуруповёрт

Лобзик-насадка на шуруповёрт – менее удачное решение по сравнению с описанным в предыдущем разделе. Объясняется это следующим:

  • основной инструмент сильно вибрирует, поэтому пользователю приходится прилагать дополнительные усилия для сохранения необходимой траектории реза;
  • размеры штатного патрона шуруповёрта недостаточны для установки пильного полотна с большой длиной рабочей части;
  • отсутствие маятникового механизма, и неравномерное сдувание стружки во время пиления заготовки вынуждает периодически выключать шуруповёрт;
  • малая жёсткость пильного полотна при большой длине реза уводит его траекторию перемещения в сторону (впрочем, это свойственно и насадкам на дрель).

Для повышения функциональности рассмотренных приспособлений рекомендуется установка системы педального включения инструмента и использование клинового механизма зажима пильного полотна, как наименее подверженного действию вибраций. Насадки-лобзики стоит использовать преимущественно для предварительных, грубых работ по дереву или по металлу.

proinstrumentinfo.ru

Чудо-насадка на дрель — резать листовой металл — Bezhelme.ru

С надобностью резать металл сталкивается практически каждый, кто занимается ремонтом по дому или чем-то подобным. Как вы конечно же знаете, резать металл можно с помощью различного инструмента, например если металл листовой, то его лучше всего резать специальными ножницами, более толстый металл проще всего пилить болгаркой.

Но вдруг у вас нет под рукой болгарки и ножниц, а не жить не быть нужно разрезать металлический лист. С помощью чего еще можно это сделать? Конечно же с помощью обыкновенной электрической дрели. Для этого существуют специальные насадки на дрель, в частности самая известная и «крутая» насадка «Сверчок». Инструмент фирмы «Энкор», мы такими торговали и отзывы от покупателей были весьма лестные. Продается вот в такой коробочке:

Отличная насадка, которая запросто сделает из вашей дрели ножницы по металлу. Как видим, использовать можно только по листовому металлу, в этом плане «сверчок» проигрывает шпильке, в которую можно вставить отрезной круг.

С другой стороны, резать листовой металл с помощью такой приспособы гораздо удобнее, чем отрезным кругом в шпильке.

Как пишут производители, в результате использования такой штуки мы получим высечные ножницы по металлу. «Сверчок» состоит из двух режущих головок, режет металл толщиной до 1.5 мм очень быстро и производительно. Рез высечной, а значит, что лист металла не загибается и остается ровным. Высекается примерно 5 мм металла, на видео ниже сможете посмотреть.

Толщина разрезаемого металла:

— Листовая сталь до 1.6 мм
— Нержавейка до 1 мм
— Медь и алюминий до 2 мм.

Многие сравнивают такую насадку с болгаркой и лобзиком(оснащенным пилкой по металлу). Так вот, если брать металл толщиной до 1.5 мм, то эта «приспособа» уделывает и болгарку и лобзик. Помимо всего прочего не нужно тратиться на расходные материалы — отрезные круги для болгарки или пилки для электролобзика.

Как видим, вещь просто суперская, поэтому ее очень часто заказывают мастера, занимающиеся кровлей и работой с листовым железом. Посмотрите видео о том, как замечательно и быстро режет этот инструмент листовое железо и вы поймете, что это классная вещь.

Насадка удобная, есть ручка для того, чтобы держать насадку второй рукой. Отличие от шпильки налицо, «Сверчок» гораздо удобнее и эффективнее. В разы, если речь идет о резке листового металла. Кстати, если вам нужно сделать отверстие большого диаметра в листовом металле, то он и тут поможет, ведь не у всех есть специальные коронки по железу больших диаметров.

Ну и второй вариант для резки металла с помощью дрели — попроще. Чтобы чисто сравнить с первым вариантом.

Шпилька универсальная — такое приспособление, в которое можно зажать обычный отрезной круг по металлу, затем саму шпильку уже можно вставить в патрон дрели и отрезать не толстый металл.

Шпилька изготовлена из качественного металла, состоит из 3 частей — основание со штырем, прижимная шайба и болт, который все это дело фиксирует.

Посадочное место для отрезного круга имеет диаметр 22 мм — стандартный размер для отрезных кругов(посадка на болгарку тоже 22 мм). Пользоваться такой насадкой на дрель достаточно просто — вставляете отрезной круг на специальную выемку(диаметр 22 мм), зажимаете его шайбой, затем закручиваете все это дело болтом. Наша насадка для резки металла готова.

Единственный нюанс — можно использовать только толстые отрезные круги(2 или 2.5 мм), более тонкие шайба уже не прижимает и нужно вставлять дополнительную импровизированную прокладку, которую легко сделать из обычной бумаги.

Резка металла осуществляется дрелью, благо число оборотов 2700-300 хватает для того, чтобы разрезать не толстый металл. Можно резать листовой материал, также гвозди, болты. Конечно, распилить металл толще 5 мм будет уже потруднее, однако это также возможно. В целом, такая шпилька является отличной заменой болгарке, если вдруг получилось так, что вам нечем разрезать металл, а под рукой только дрель. Вот вам на пробу 2 варианта.

bezhelme.ru

Насадка сабельная пила для дрели своими руками

Всем привет. Предположим, что произошла такая ситуация. Вам понадобилось отпилить деревянный брусок, а ножовки под рукой нет. Других вариантов нет, а  работу необходимо выполнить в срок. Такая ситуация знакома многим мастерам, и сегодняшняя самоделка во многом решает такие проблемы.
Данная самоделка поможет решить задачу распиловки с помощью обычной дрели или шуруповерта. Ее без проблем можно сделать в домашних условиях. Данный инструмент выполнен как насадка для шуруповерта, что очень расширяет его возможности, но обо всем по порядку.

к оглавлению ↑

Принцип работы насадки

Все очень просто. крутящий момент от шуруповерта или дрели преобразуется в  возвратно — поступательные движения с помощью криво посаженного подшипника. Данный механизм приводит в движение полотно, которое и зафиксировано но конце всего механизма.  Насадка закрепляется на валу, который в свою очередь затягивается в патроне шуруповерта.

к оглавлению ↑

Изготовление насадки для пиления

Из подручных средств такое приспособление собрать не реально,  так как большая его часть должна быль проточена на токарном и фрезерном станке. Если у Вас таких станков нету, то не беда, всегда можно с кем то договорится, у кого такие станки есть.

Перед началом работ необходимо сделать чертеж самоделки, предварительно посчитав размеры деталей. Все детали собраны из металла, так что тиски и напильник обязательны в процессе сборки.

к оглавлению ↑

Видео по изготовлению сабельной пилы своими руками.

Описывать можно много, но в видео ролике показан весь процесс изготовление сабельной пилы из дрели своими руками.

Приятного просмотра.

Post Views: 0

sam-sebe-master.info

Отрезная насадка на шуруповерт

Всем привет! Если у вас сломался отрезной диск болгарки, то не стоит его сразу выкидывать. Я покажу как можно сделать из него отрезную насадку на дрель или шуруповерт. С помощью которой вы сможете без труда резать пластик или тонкий металл. К примеру, необходимо отрезать трубу ПВХ или отпилить ровно болт. В общем, штука нужная и в хозяйстве быстро пригодится.

Изготовление отрезной насадки из диска

Снимаем обломки диска с болгарки, предварительно вынув вилку электроинструмента из розетки.
Затем, необходимо в роли шаблона, найти небольшой круг. Я выломаю кольцо от диска. Так же для этих целей можно использовать зажимное кольцо болгарки.

Прикладываем его к цельной части обломанного диска и обводим маркером.

Обычными ножницами из обломка по контуру кольца вырезаем кружочек.

Резать можно так же ножницами по металлу. Циск бsk по металлу, он не такой толстый и вполне хорошо режется вручную.

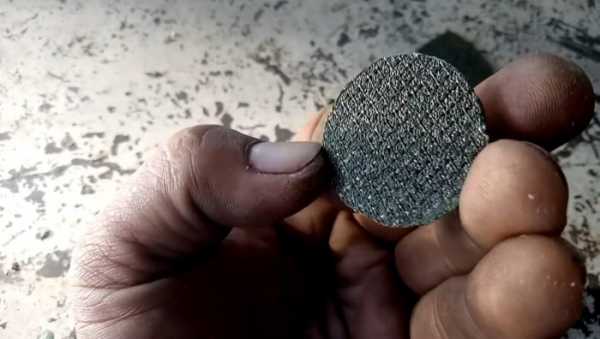

В итоге у вас должен получиться небольшой кружок.

В роли сверла будем использовать обычный гвоздь. Отрубаем шляпку кусачками.

Вставляем в дрель и зажимаем в патрон.

Сверлим отверстие точно по центру заготовки.

В итоге вот что получилось.

Берем длинный винт по диаметру отверстия. Одеваем шайбу, одеваем диски, ещё шайбу и зажимаем все это гайкой.

Полезная отрезная насадка готова.

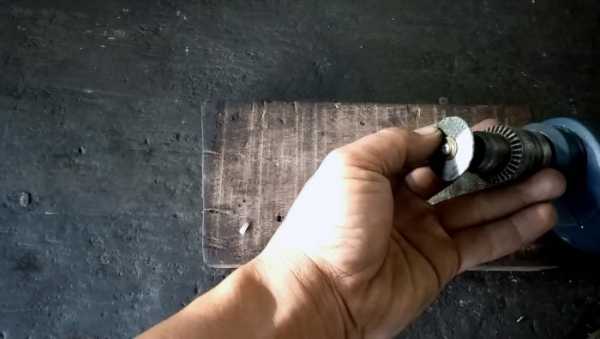

Ее использовать совместно с шуруповертом или дрелью. Пилит отлично.

Если резать пластмассу, то сносу насадка знать не будет, а вот с металлом срок работы небольшой, ввиду низких оборотов этих инструментов.

Такой штукой можно отрезать плату текстолита, для радиолюбителей самое то.
В общем, не выкидывайте развалившиеся диски болгарки и используйте их повторно! Всем удачи!

Смотрите видео

labuda.blog

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
