Насос 1Д315-71 двустороннего входа одноступенчатый горизонтальный

Предлагаемые центробежные насосы 1Д 315-71 — это одноступенчатые горизонтальные насосы с двусторонним входом. Эти насосы могут использоваться для перекачивания воды и любой другой жидкости с аналогичными физическими и химическими свойствами (вязкость и активность). Привод таких насосов осуществляется электродвигателем.

Насосы 1Д 315-71 отличаются высоким КПД и хорошей всасывающей способностью, большой частотой вращения и высокой производительностью. Максимальная потребляемая насосом мощность равна 98 кВт.

Параметры насоса после первой подрезки рабочего колеса (модель 1Д315-71а) — Q/Н=300/60.

Насос данной марки может заменить агрегаты Д315-71, 4Д315-71. Подробности о параметрах и габаритах оборудования можно узнать у специалиста компании по телефону +7 (343) 379-08-45.

Технические характеристики насоса 1Д315-71

Параметр	Обозначение	Значение	Ед. измерения
Подача	Q	315	м3/час
Напор	H	71.00	м
Частота вращения	n	2900 (48.3)	об/мин (сек-1)
Максимальная потребляемая мощность	N	98.00	кВт
Масса насоса	m	190	кг

Габаритные размеры насоса 1Д315-71

Размеры в мм
L	L1	I	I1	I2	I3	I4	I5	B	B1	H	h2	h3	h4
766	420	355	165	370	220	250	100	600	300	520	290	170	170



Размеры в мм
A1	A2	A3	h	D	D1	D2	D3	D4	D5	D6	D7
270±1,1	320±1,1	200±1,1	39-0,29	315	280	258	200	280	240	212	150



Размеры в мм							Pу, МПа (кгс/см2) вх/вых
d	d1	d2	d3	n	n1	b
18	22	24	36js6(±0,008)	8	8	10 N9(-0,036),h9(-0,036)	0,6(6)1,0(10)

Габаритные размеры агрегата 1Д315-71

Марка насоса	Размеры в мм											n
	L	L1	I	I1	I2	I3	B	B1	A	H	h
1Д315-71	1737	1325	190	–	–	890	600	470	400	890	510	4
	1852	1400				940	620	520	450	890
	1822	1400				940	620	520	450	855
1Д315-71а	1737	1325	190	–	–	890	600	470	400	890	510	4
	1702	1325								855
	1707	1325								890

Возможный вариант агрегата с электродвигателем

Марка насоса	Двигатель				Масса агрегата, кг
	Типоразмер	Мощность, кВт	Напряжение, В	Масса, кг
1Д315-71	5АМН250М2 УЗ	110	380	530	843
	5AM280S2 У3, T2		380	720	1045
	A280S2 У3, T2		220/380	590	915
1Д315-71а	5АМ250М2 УЗ, Т2	90	380	505	818
	А250М2 УЗ, Т2		220/380	490	803
	5AMh350S2 У3		380	485	798

www.nasosural.ru

1Д 315-71а

ОСНОВНАЯ ХАРАКТЕРИСТИКА 1Д 315-71А Подача, м3/час 300 Напор, м 60 Частота вращения, об/мин 2900 Потребляемая мощность, кВт 80 ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА 1Д 315-71А Допускаемый кавитационный запас, м 7 ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА 1Д 315-71А КПД насоса, % 82 КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА 1Д 315-71А Тип уплотнения вала двойной сальник ГАБАРИТНАЯ ХАРАКТЕРИСТИКА 1Д 315-71А   ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д 315-71А Средняя наработка до отказа, ч 9000 Средний ресурс до кап. ремонта, ч 30000 Среднее время до восстановления, ч 13 Назначенный срок службы, лет 30 Срок сохраняемости, лет 3 СИСТЕМНАЯ ИНФОРМАЦИЯ 1Д 315-71А Группа Насосы горизонтальные двусторонего входа типа 1Д для воды ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ 1Д 315-71А артикул наименование чертеж цена Ч000006 Вал Н03.3.302.01.01.016 3 894р. Ч000007 Втулка защитная Н03.3.302.01.01.004 3 128р. Ч000034 втулка распорная Н03.3.302.00.00.501 213р. Ч000017 Втулка упорная Н03.3.302.01.01.011 564р. Ч000019 Гайка КМ-8 Н03.3.302.01.01.031-03 904р. Ч000018 Гайка специальная Н03.3.302.01.01.026-03 1 128р. Ч000008 Грундбукса Н03.3.302.01.01.005 415р. Ч000037 ключ для круглых гаек 7811-0318х9 (55х60) 436р. Ч000026 Кольцо 045-050-30-2-2 164р. Ч000014 Кольцо сальника Н03.3.302.01.01.006 713р. Ч000002 Кольцо упругой втулки 0603 404 741 0001-02 28р. Ч000003 Кольцо упругой втулки 0603 404 741 0001-03 47р. Ч000004 Кольцо упругой втулки 0603 404 741 0001-04 49р. Ч000013 Крышка подшипн. (сч20) Н03.3.302.01.01.015 1 213р. Ч000012 Крышка подшипн. (фенопл.) Н03.3.302.01.01.015А 862р. Ч000011 Крышка подшипн. пяты Н03.3.302.01.01.014 1 468р. Ч000015 Крышка сальника Н03.3.302.01.01.008 904р. Ч000027 Муфта в сборе ф220 14 470р. Ч000030 Муфта в сборе ф170,190 12 023р. Ч000022 Ограждение муфты Н03.587.00.00.050 1 298р. Ч000016 Отбойник Н03.3.302.01.01.009 164р. Ч000025 Палец в сборе (с шайбой) Н03.3.302.00.00.060 292р. Ч000029 Полумуфта двигателя ф220 6 703р. Ч000032 Полумуфта двигателя ф170,190 5 320р. Ч000028 Полумуфта насоса ф220 5 320р. Ч000031 Полумуфта насоса ф170,190 4 682р. Ч000035 Скоба ремонтная Н03.3.302.01.00.003Р 2 681р. Ч000010 Стакан подшипника Н03.3.302.01.01.013-01 2 532р. Ч000009 Стакан подшипника пяты Н03.3.302.01.01.012-01 2 532р. Ч000033 Фундаментный (анкерный) болт   1 830р. Ч000020 Шайба Н03.3.302.01.01.027 115р. Ч000036 шайба МВ7 0603.506.411.0007 145р. Ч000021 Шайба МВ-8 Н03.3.302.01.01.032 115р. Ч000024 Шпонка 10х8х70 0603.506411.0005 436р. Ч000023 Шпонка специальная 0603.50.6411.0001 436р. КЛАССИФИКАЦИЯ по применению – поддержание пластового давления; по перекачиваемой среде – вода с нефтепродуктами; по перекачиваемой среде – химически активные; по применению – поддержание пластового давления; по перекачиваемой среде – вода пластовая; по перекачиваемой среде – вода морская; по перекачиваемой среде – вода горячая; по применению – водозабор; по применению – водоснабжение; по перекачиваемой среде – вода чистая; по отрасли – пожаротушение; по отрасли – атомная энергетика; по отрасли – металлургия, горное дело; по отрасли – водное хозяйство и ЖКХ; по отрасли – нефтегазовая отрасль; по отрасли – теплоэнергетика; по принципу действия – динамические; по расположению оси вращения – горизонтальные; по конструкции корпуса – с осевым разъемом; по конструкции рабочего колеса – с двусторонним входом; не моноблочные; не герметичные;   НАЗНАЧЕНИЕ Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм 2). Насосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90. Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69. Насосы и агрегаты электронасосные разработаны с учетом поставки на экспорт в соответствии с ОСТ 26-06-2011-79. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, могут использоваться во взрывоопасных и пожароопасных производствах в зонах класса 1 и 2 ГОСТ Р 51330.9-99. КОНСТРУКЦИЯ Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода. Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты. Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1). По требованию потребителя допускается для фланцев исполнение 3 ГОСТ 12815-80. Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком». Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке). Рабочее колесо – двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения. ПРИМЕНЕНИЕ в системах горячего и холодного водоснабжения/теплоснабжения в системах водозаборов для подачи пластовой жидкости на нефтяных месторождениях для подачи морской воды в системах пожаротушения морских портовых сооружений для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой для перекачивания технической воды на объектах теплоэнергетики, включая АЭС в металлургической промышленности в системах охлаждения в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей; различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации; применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники; исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах; наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов. УСЛОВНОЕ ОБОЗНАЧЕНИЕ Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где : 1 – порядковый номер модификации насоса Д – насос двустороннего входа 200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса) 90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса) а – индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м – увеличенный. т – тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным. А – исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп – серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б – рабочее колесо из бронзы Е – индекс исполнения: Е – для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных – и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах; У2 – климатическое исполнение и категория размещения.

erkogor.ru

1Д 315-71

ОСНОВНАЯ ХАРАКТЕРИСТИКА 1Д 315-71 Подача, м3/час 315 Напор, м 71 Частота вращения, об/мин 2900 Потребляемая мощность, кВт 98 ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА 1Д 315-71 Допускаемый кавитационный запас, м 6.5 ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА 1Д 315-71 КПД насоса, % 82 КОНСТРУКТИВНАЯ ХАРАКТЕРИСТИКА 1Д 315-71 Тип уплотнения вала двойной сальник ГАБАРИТНАЯ ХАРАКТЕРИСТИКА 1Д 315-71   ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА 1Д 315-71 Средняя наработка до отказа, ч 9000 Средний ресурс до кап. ремонта, ч 30000 Среднее время до восстановления, ч 13 Назначенный срок службы, лет 30 Срок сохраняемости, лет 3 СИСТЕМНАЯ ИНФОРМАЦИЯ 1Д 315-71 Группа Насосы горизонтальные двусторонего входа типа 1Д для воды ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ ДЛЯ 1Д 315-71 артикул наименование чертеж цена Ч000006 Вал Н03.3.302.01.01.016 3 894р. Ч000007 Втулка защитная Н03.3.302.01.01.004 3 128р. Ч000034 втулка распорная Н03.3.302.00.00.501 213р. Ч000017 Втулка упорная Н03.3.302.01.01.011 564р. Ч000019 Гайка КМ-8 Н03.3.302.01.01.031-03 904р. Ч000018 Гайка специальная Н03.3.302.01.01.026-03 1 128р. Ч000008 Грундбукса Н03.3.302.01.01.005 415р. Ч000037 ключ для круглых гаек 7811-0318х9 (55х60) 436р. Ч000026 Кольцо 045-050-30-2-2 164р. Ч000014 Кольцо сальника Н03.3.302.01.01.006 713р. Ч000002 Кольцо упругой втулки 0603 404 741 0001-02 28р. Ч000003 Кольцо упругой втулки 0603 404 741 0001-03 47р. Ч000004 Кольцо упругой втулки 0603 404 741 0001-04 49р. Ч000013 Крышка подшипн. (сч20) Н03.3.302.01.01.015 1 213р. Ч000012 Крышка подшипн. (фенопл.) Н03.3.302.01.01.015А 862р. Ч000011 Крышка подшипн. пяты Н03.3.302.01.01.014 1 468р. Ч000015 Крышка сальника Н03.3.302.01.01.008 904р. Ч000027 Муфта в сборе ф220 14 470р. Ч000030 Муфта в сборе ф170,190 12 023р. Ч000022 Ограждение муфты Н03.587.00.00.050 1 298р. Ч000016 Отбойник Н03.3.302.01.01.009 164р. Ч000025 Палец в сборе (с шайбой) Н03.3.302.00.00.060 292р. Ч000029 Полумуфта двигателя ф220 6 703р. Ч000032 Полумуфта двигателя ф170,190 5 320р. Ч000028 Полумуфта насоса ф220 5 320р. Ч000031 Полумуфта насоса ф170,190 4 682р. Ч000035 Скоба ремонтная Н03.3.302.01.00.003Р 2 681р. Ч000010 Стакан подшипника Н03.3.302.01.01.013-01 2 532р. Ч000009 Стакан подшипника пяты Н03.3.302.01.01.012-01 2 532р. Ч000033 Фундаментный (анкерный) болт   1 830р. Ч000020 Шайба Н03.3.302.01.01.027 115р. Ч000036 шайба МВ7 0603.506.411.0007 145р. Ч000021 Шайба МВ-8 Н03.3.302.01.01.032 115р. Ч000024 Шпонка 10х8х70 0603.506411.0005 436р. Ч000023 Шпонка специальная 0603.50.6411.0001 436р. КЛАССИФИКАЦИЯ по применению – поддержание пластового давления; по перекачиваемой среде – вода с нефтепродуктами; по перекачиваемой среде – химически активные; по применению – поддержание пластового давления; по перекачиваемой среде – вода пластовая; по перекачиваемой среде – вода морская; по перекачиваемой среде – вода горячая; по применению – водозабор; по применению – водоснабжение; по перекачиваемой среде – вода чистая; по отрасли – пожаротушение; по отрасли – атомная энергетика; по отрасли – металлургия, горное дело; по отрасли – водное хозяйство и ЖКХ; по отрасли – нефтегазовая отрасль; по отрасли – теплоэнергетика; по принципу действия – динамические; по расположению оси вращения – горизонтальные; по конструкции корпуса – с осевым разъемом; не герметичные; не моноблочные; по конструкции рабочего колеса – с двусторонним входом;   НАЗНАЧЕНИЕ Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2). Насосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90. Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69. Насосы и агрегаты электронасосные разработаны с учетом поставки на экспорт в соответствии с ОСТ 26-06-2011-79. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, могут использоваться во взрывоопасных и пожароопасных производствах в зонах класса 1 и 2 ГОСТ Р 51330.9-99. КОНСТРУКЦИЯ Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода. Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты. Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1). По требованию потребителя допускается для фланцев исполнение 3 ГОСТ 12815-80. Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком». Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке). Рабочее колесо – двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения. ПРИМЕНЕНИЕ в системах горячего и холодного водоснабжения/теплоснабжения в системах водозаборов для подачи пластовой жидкости на нефтяных месторождениях для подачи морской воды в системах пожаротушения морских портовых сооружений для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой для перекачивания технической воды на объектах теплоэнергетики, включая АЭС в металлургической промышленности в системах охлаждения в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей; различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации; применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники; исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах; наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов. УСЛОВНОЕ ОБОЗНАЧЕНИЕ Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где : 1 – порядковый номер модификации насоса Д – насос двустороннего входа 200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса) 90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса) а – индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м – увеличенный. т – тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным. А – исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп – серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б – рабочее колесо из бронзы Е – индекс исполнения: Е – для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных – и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах; У2 – климатическое исполнение и категория размещения.

erkogor.ru

Центробежный насос двустороннего входа 1Д315-71а

Центробежный насос двустороннего входа 1Д315-71а производства Ливгидромаш предназначен для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2).

По конструкции это центробежный насос двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.

Рабочее колесо – двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.

Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя.

Применение:

• в системах горячего и холодного водоснабжения/теплоснабжения;

• в системах водозаборов;

• для подачи пластовой жидкости на нефтяных месторождениях;

• для подачи морской воды в системах пожаротушения морских портовых сооружений;

• для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях;

• в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой;

• для перекачивания технической воды на объектах теплоэнергетики, включая АЭС;

• в металлургической промышленности в системах охлаждения;

• в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом;

Особенности:

• различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;

• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;

• применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;

• исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;

• наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.

Размер и стоимость могут отличаться в зависимости от варианта исполнения.

Руководство по эксплуатации “Насосы центробежные двуxстороннего входа типа Д и агрегаты электронасосные на их основе” № Н03.3.302.00.00.000 РЭ / ТУ-2606-1510-88 в формате *.pdf

Сертификат соответствия “Насосы центробежные двухстороннего входа Д и агрегаты электронас. на их основе; насосы центробежные двухстороннего входа для перекачивания нефтепродуктов и агрегаты электорнас. на их основе; насосы центробежные ЦН и агрегаты электронас. на их основе” №ТС RU C-RU.АЯ45.В.00238 / ТУ 26-06-1510-85,ТУ 3631-066-05747979-96,ТУ 26-06-1640-91 в формате *.pdf

Сертификат соответствия “Насосы центробежные подпорные горизонтальные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе” №ТС RU C-RU. АЯ45.В.00224 / ТУ 3631-416-00217975-2013 в формате *.pdf

Посмотреть все оборудование производства ЛИВГИДРОМАШ

pumpland.ru

насос 1Д 315-71

Назначение и конструкция

Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы.



Технические характеристики

Марка насоса	Подача, м3/ч	Напор, м	Допускаемый кавитационныи запас, м	Частота вращения, об/мин	Мощность эл.двигателя, кВт	Масса насоса, кг	Масса агрегата, кг
1Д315-71	315	71	6,5	3000	110	190	1045
1Д315-71а	300	62	7,0	3000	90	190	818
1Д315-71	150	18	6,5	1500	–	190	818



Габаритные размеры

Размеры в мм
L	L1	I	I1	I2	I3	I4	I5	B	B1	H	H1	H2	H3
766	420	355	165	370	220	250	100	600	300	520	290	170	170



Размеры в мм
A1	A2	A3	h	D	D1	D2	D3	D4	D5	D6	D7
270±1,1	320±1,1	200±1,1	39-0,29	315	280	258	200	280	240	212	150



Размеры в мм							Pу, МПа (кгс/см2) вх/вых
d	d1	d2	d3	n	n1	b
18	22	24	36js6(±0,008)	8	8	10 N9(-0,036),h9(-0,036)	0,6(6)1,0(10)



Габаритные размеры арегата

Марка насоса	Размеры в мм											n
	L	L1	I	I1	I2	I3	B	B1	A	H	h
1Д315-71	1737	1325	190	–	–	890	600	470	400	890	510	4
	1852	1400				940	620	520	450	890
	1822	1400				940	620	520	450	855
1Д315-71а	1737	1325	190	–	–	890	600	470	400	890	510	4
	1702	1325								855
	1707	1325								890



Марка насоса	Двигатель				Масса агрегата, кг
	Типоразмер	Мощность, кВт	Напряжение, В	Масса, кг
1Д315-71	5АМН250М2 УЗ	110	380	530	843
	5AM280S2 У3, T2		380	720	1045
	A280S2 У3, T2		220/380	590	915
1Д315-71а	5АМ250М2 УЗ, Т2	90	380	505	818
	А250М2 УЗ, Т2		220/380	490	803
	5AMh350S2 У3		380	485	798

grad-ekb.ru

Насос 1Д315-71 по цене 51 300 руб.. Характеристики оборудования

Содержание:

Насос 1Д315-71

Горизонтальный насос 1Д315-71 — агрегат, применяемый для транспортировки воды. Перекачиваемая жидкость может содержать твёрдые частицы, однако их массовая концентрация не должна быть больше 0,05%. Максимальный допустимый размер таких частиц — 0,02 мм. Предлагаемую модель можно использовать для транспортировки иных жидких сред, близких к воде по основным характеристикам — вязкости и химической активности.

Горизонтальный насос 1Д315-71 разрешено эксплуатировать, если соблюдаются следующие условия:

• плотность перекачиваемой жидкости не превышает 1 100 кг/м3;
• её температура — не больше 95ºС;
• вязкость воды или другой жидкой среды не превышает 60 сСт;
• микротвёрдость частиц, содержащихся в жидкости — не выше 6,5 ГПа;
• объект, на котором эксплуатируется устройство, не относится к категории взрыво- и пожароопасных. Это условие может не соблюдаться, если речь идёт о насосе во взрывозащищённом исполнении;
• сейсмическая активность местности не превышает 7 баллов (значение указано по шкале MSK-64).

Горизонтальный насос 1Д315-71 применяется в самых разных областях деятельности. Он используется:

• в комплексах тушения пожаров, в составе которых выполняет функцию подачи воды;
• в системах теплоснабжения, холодного и горячего водоснабжения;
• на предприятиях металлургии для подачи воды, используемой в охлаждающих контурах;
• в составе водозаборных систем;
• на объектах тепловой энергетики, включая атомные электростанции, для транспортировки технической воды;
• на предприятиях нефтедобычи и нефтепереработки для перекачивания воды, содержащей то или иное количество нефтепродуктов;
• на месторождениях нефти для транспортировки пластовой жидкости;
• в иных отраслях промышленности и областях деятельности.

Особенности конструкции и принцип действия

Горизонтальный насос 1Д315-71 представляет собой агрегат одноступенчатого типа в горизонтальном исполнении, работающий по центробежному принципу. Привод передаёт механическую энергию рабочему колесу, имеющими лопатки. Последние действуют на подводимую жидкость и приводят её в движение. Корпус насосной части выпускается из чугуна или стали. В его нижней части находятся патрубки — напорный и всасывающий. Их присоединительные размеры соответствуют ГОСТ 12815-80.

В корпусе предусмотрены каналы для жидкости, которые продолжаются в крышке горизонтального насоса 1Д315-71. В нижней части патрубков предусмотрены отверстия, через которые при остановке агрегата на длительное время сливается жидкость. В рабочем режиме они закрыты пробками. Ещё одно отверстие имеется в крышке — через него к насосу подключается система для создания вакуума.

Характерная особенность корпуса — наличие разъёма, лежащего в одной плоскости с осью ротора. Такое решение позволяет легко и быстро обслуживать и ремонтировать агрегат — для этого с него не приходится снимать трубы.

Рабочее колесо предлагаемой модели имеет двусторонний вход. Такое исполнение позволяет почти полностью погасить осевые силы, возникающие при транспортировке жидкости. Вал, на котором вращается колесо, опирается на шарикоподшипники с консистентной смазкой, которые принимают на себя остаточные силы.

Герметизация горизонтального насоса 1Д315-71 обеспечивается уплотнителями. В разных модификациях устройства используются сальниковые и торцовые разновидности этих деталей. В устройствах, оснащённых первыми, запирание жидкости осуществляется по одной из двух схем:

• при транспортировке жидкой среды с температурой до 60ºС она подводится к кольцу сальника, запирая его;
• при перекачивании воды с более высокой температурой к насосу подключается внешний источник, обеспечивающий подачу затворной жидкости.

Роль привода играет электродвигатель, имеющий частоту вращения 2900 об/мин и мощность 98 кВт. Он соединён с насосной частью агрегата пальцево-втулочной (при оформлении специального заказа — полужёсткой дисковой) муфтой. Для защиты окружающих муфтовое соединение имеет ограждение.

Насосная часть и электропривод горизонтального насоса 1Д315 расположены на общей раме, изготовленной из стали, и зафиксированы на ней анкерными болтами.

Несколько важных достоинств

Предлагаемая модель выпускается в разных исполнениях по материалу, из которого изготовлена проточная часть. Это расширяет сферу её применения и позволяет перекачивать жидкости с разными свойствами. В конструкцию насоса входит колесо двойного входа, которое гасит осевые силы, уменьшает нагрузку на шарикоподшипники и продлевает срок службы агрегата.

Горизонтальный насос 1Д315-71 удобен в обслуживании благодаря разъёму на его корпусе, делающему ненужным отсоединение трубопроводов.

Заслуживают внимания высокое качество сборки предлагаемой модели и длительный срок её службы, достигаемый при соблюдении условий эксплуатации.

Показатели надёжности

Срок службы агрегата составляет 30 лет, срок его сохраняемости — 3 года.

Время средней наработки насоса до момента его отказа — 9 тыс. ч.

Усреднённый ресурс горизонтального насоса 1Д315-71 до необходимости его капремонта — 30 тыс. ч.

Событие отказа считается наступившим, если резко усилилась вибрация агрегата, объём утечек превысил 100 см3/ч или температура подшипников поднялась выше 95ºС.

Если напор, обеспечиваемый устройством, уменьшился более чем на 10%, считается достигнутым предельное состояние.

Комплект поставки

В комплект поставки модели 1Д315-71 входят:

• электродвигатель, играющий роль привода;
• насосная часть;
• общая фундаментная рама;
• ограждение муфты;
• комплект запасных частей;
• набор монтажных изделий;
• документация на двигатель и насосную часть, а при использовании торцового уплотнения — и на неё.

Поставка запчастей, необходимых для обслуживания агрегата, может быть организована за дополнительную плату.

Расшифровка маркировки

Как в случае с любой другой моделью, маркировка горизонтального насоса 1Д315-71 способна дать информацию о всех его основных характеристиках. Она расшифровывается следующим образом:

• 1: номер модификации устройства:
• «Д»: буква информирует о том, что в конструкцию агрегата входит колесо двустороннего входа;
• 315: это число является значением подачи насоса, выраженным в м3/ч;
• 71: число представляет собой значение напора, выраженное в м;
• «а», «б» или «м»: эти буквы указывают на тип обточки колеса;
• «т»: буква информирует об использовании торцового уплотнения. Её отсутствие указывает на сальниковое уплотнение.

На последнем месте в маркировке находится указание на климатическое исполнение насоса и категорию его размещения.

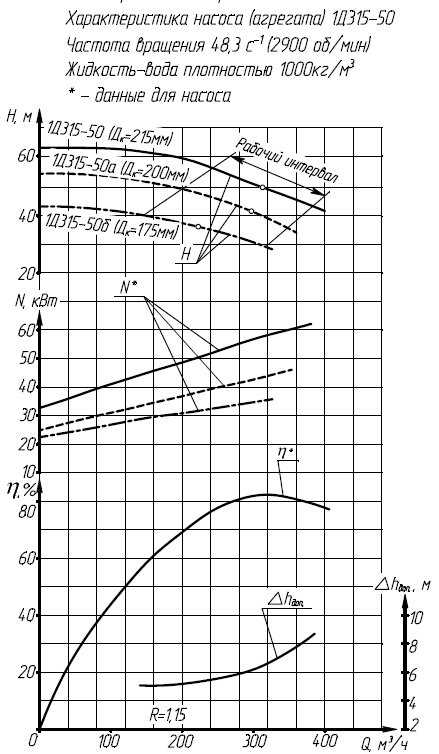

График рабочих зависимостей 1Д315-71 (1450 об/мин)

Габаритные и присоединительные размеры насоса 1Д315-71

Марка насоса

Размеры в мм

L

L1

l

l1

l2

l3

l4

l5

В

B1

Н

h2

Н2

Н3

А1

А2

А3

h

1Д315-71

766

420

З35

165

370

220

250

100

600

300

520

290

170

170

270

З20

200

З9

Марка насоса

Размеры в мм

Р, МПа

Масса, кг

D

D1

D2

D3

D4

D5

D6

D7

d

d1

d2

d3

n

n1

b

Вх /вых

1Д 315-71

315

280

258

200

280

240

212

150

18

22

24

З6

8

8

10

0,6/1.0

190

Оплата и Доставка в Москве

nprom.ru

Насос 1Д315-71 (а), рабочее колесо, ротор

Насосы типа 1Д315-71 и насосные агрегаты на их основе, предназначаются для перекачивания воды и жидкости, имеющей схожие с водой свойства в соответствии с вязкостью и химической активностью, температурой от от 1 до 85°С, не содержащих твердых включений по массе более пол процента и размером больше 0,2 мм.

Технические характеристики насоса 1Д315-71

Наименование	Электродвигатель	Подача, м3/ч	Напор, м	Габариты насоса (LxBxH), мм	Вес агрегата	Цена, руб
Насос 1Д315-71	110/3000	315	71	1737х890х890	843	200000
Насос 1Д315-71а	90/3000	300	62	1737х890х890	818	175700

Принцип работы насоса 1Д315-71

Внутри полого корпуса находится диск с ребрами (рабочее колесо), одетое на вал (ротор насоса), который приводится в быстрое вращение от электродвигателя при помощи муфты.
Насос перед запуском заполняют водой. При вращении рабочего колеса приходит во вращение и вода, находящаяся в улитке. Поскольку сил сцепления между частицами воды недостаточно, чтобы удержать их при круговом движении, эти частицы под действием центробежной силы выбрасываются в напорную трубу. В корпусе около лопастного колеса создается пониженное давление. Атмосферным давлением вместо выходящей из корпуса воды по всасывающей трубе подаются новые порции воды.

Высота всасывания у центробежных насосов зависит от температуры воды: чем выше температура воды, тем меньше высота всасывания. Следовательно при температуре воды свыше 70°С вода должна поступать под некоторым напором, т.е насос должен быть установлен ниже бака, из которого вода идет в насос.

Габаритный чертеж насоса 1Д315-71

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По просьбе заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке), которое в основном используется под дизельные двигатели в золотодобывающей отрасли.

Также имеются в наличии запасные части:

рабочее колесо насоса 1Д315-71

ротор в сборе насоса 1Д315-71

Возможна доставка в любой город России, Казахстана, Монголии.
