Циркуляционный насос Grundfos UPS 25-80 (в комплекте с гайками)

   Циркуляционный насос Grundfos UPS 25-80
(в комплекте с накидными гайками)

используется для циркуляции воды или гликольсодержащих жидкостей в системах отопления и кондиционирования.

Технические характеристики Grundfos 25-80:
  • Номер модели: 95906440
  • Тип насоса: Циркуляционный
  • Вид насоса: Поверхностный
  • Страна-производитель: Сербия
  • Сервис за 24 часа: да
  • Гарантия: 36 мес.
  • Максимальный напор: 8 м
  • Высота: 18 см
  • Ширина: 14.7 см
  • Длина: 17.1 см
  • Вес: 5.2 кг
  • Материал корпуса: Чугун
  • Пропускная способность: 8 куб. м/час
  • Максимальное рабочее давление: 10 бар
  • Режим работы: 3 скорости
  • Класс защиты: IP 44
  • Напряжение сети: 1 х 230 В
  • Минимальная потребляемая мощность: 110 Вт
  • Максимальная потребляемая мощность: 165 Вт
  • Качество воды: Чистая
  • Допустимая температура перекачиваемой жидкости: от -25°C до +110°C
  • Тип ротора: “мокрый”
  • Диаметр разъема соединения: 1
    1/2
    "
  • Установка насоса:Горизонтальная (см. рисунок)
  • Монтажная длина: 180 мм

Предлагаем Вам купить Циркуляционный насос Grundfos UPS 25-80 по выгодной цене 11 840 р.

Циркуляционный насос Grundfos UPS 25-80 отличается высоким качеством и оптимальной ценой. Производитель известен во всем мире и предоставляет гарантию на свою продукцию.

Чтобы купить Циркуляционный насос Grundfos UPS 25-80 в нашем интернет магазине вам достаточно оформить заказ онлайн на сайте

grundnasos.ru

Циркуляционный насос Grundfos UPS 25-80 180 95906440

Производитель: Grundfos

Модель: UPS 25-80 180

Артикул: 95906440

Циркуляционный насос Grundfos UPS 25-80 180 - предназначен для перекачивания рабочих жидкостей в системах кондиционирования и подогрева воды. Область применения плавательные бассейны и системы отопления. Насос перекачивает только чистые, невязкие и неагрессивные жидкости, которые не содержат твердых частиц и волокон, так как насос не имеет префильтра.

Циркуляционный насос Grundfos UPS 25-80 180 - это одноступенчатый трехскоростной насос UPS серии 100 с горизонтальным расположением вала и электрическим приводом, устанавливается только горизонтально расположенным валом (болтом выпуска воздуха вбок). В устройстве предусмотрена возможность изменения частоты вращения вала электродвигателя, три режима скорости. Насос работает почти бесшумно и потребляет мало электроэнергии, обмотки двигателя не боятся перегрева при блокировки насоса. Конструкция насоса не содержит сальников, ротор изолирован от статора, и электродвигателем, что образует единый узел. Для нормальной работы насоса необходимо обеспечить постоянный приток перекачиваемой воды, так как керамико-графитовые подшипники смазываются перекачиваемой водой.

Технические характеристики циркуляционного насоса Grundfos UPS 25-80 180:

Наименование параметра Ед.изм. Значение параметра
Напряжение питания В ~ 220
Материал корпуса чугун
Допустимые отклонения напряжения питания от номинального значения % ± 4%
Производительность средняя/максимальная м3/ч 5,26/9,0
Высота подъёма воды, рекомендуемая/максимальная м 5,26/8,0
Кол-во скоростей вращения вала насоса - 3
Потребляемая мощность  Вт 110/155/165
Ток потребления
 А
0,5/0,7/0,7
Класс изоляции (IEC 85) - Класс F
Класс защиты корпуса электродвигателя (IEC 34-5) - X4D
Масса (нетто) кг 4,2
Масса (брутто) кг 4,5
Температура окружающего воздуха ºС от +10 до +40
Влажность окружающего воздуха, не более % 60
Температура перекачиваемой жидкости ºС от -25 до +110
Средняя рабочая температура жидкости ºС 60
Давление в системе, не более бар 10
Давление во всасывающем патрубке, не менее бар 1,08
Присоединение G 1 1/2"

Габаритные и присоединительные размеры циркуляционного насоса Grundfos UPS 25-80 180:

Тип насоса Размеры, мм
L1 L2 L3 h2 h3 B1 B2 G
Grundfos UPS 25-80 180 180 236 290 32 130
82
52 1½"

Напорные характеристики циркуляционного насоса Grundfos UPS 25-80 180:

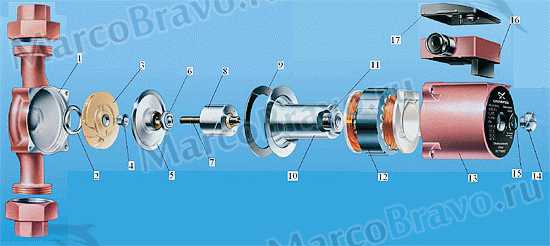

Деталировка циркуляционного насоса Grundfos UPS-25/80 180:

Поз Наименование
1 Корпус циркуляционного насоса Grundfos UPS 25-80 180
2 Шайба профильная уплотнения входного отверстия рабочего колеса циркуляционного насоса Grundfos UPS 25-60 180
3 Рабочее колесо циркуляционного насоса Grundfos UPS 25-80 180
4 Пресс втулка крепления рабочего колеса циркуляционного насоса Grundfos UPS 25-80 180
5 Пластина с графитовым подшипником циркуляционного насоса Grundfos UPS 25-80 180
6 Крышка-фиксатор подшипника циркуляционного насоса Grundfos UPS 25-80 180
7 Вал ротора керамический циркуляционного насоса Grundfos UPS 25-80 180
8 Ротор циркуляционного насоса Grundfos UPS 25-80 180
9 Прокладка уплотнительная циркуляционного насоса Grundfos UPS 25-80 180
10 Гильза ротора циркуляционного насоса Grundfos UPS 25-80 180
11 Подшипник графитовый циркуляционного насоса Grundfos UPS 25-80 180
12 Статор циркуляционного насоса Grundfos UPS 25-80 180
13 Корпус двигателя циркуляционного насоса Grundfos UPS 25-80 180
14 Винт-пробка циркуляционного насоса Grundfos UPS 25-80 180
15 Прокладка кольцо пробки резьбовой циркуляционного насоса Grundfos UPS 25-80 180
16 Коробка клеммная циркуляционного насоса Grundfos UPS 25-80 180
17 Крышка клеммной коробки циркуляционного насоса Grundfos UPS 25-80 180
* Замена запасных частей циркуляционного насоса 1″ Grundfos UPS-25/80 180 производится агрегатно.

Схема подключения насоса к системе электроснабжения:


Поз Наименование
A0 Щит распределительный
A1 Щит управления фильтровальной установкой*
M1 Насос фильтровальной установки
SK Термостат
YA Клапан Электромагнитный
M2 Циркуляционный насос Grundfos UPS 25-80 180
QF1 Выключатель автоматический 4-х пол.
QF2 Устройство защитного отключения УЗО 4 пол.
QF3 Выключатель автоматический 1 пол. АВВ S 231R C6
KL1 Контактор

Размеры упаковки: прямоугольный картонный короб 195x140x140 мм

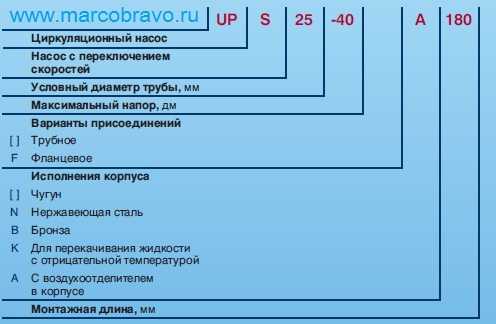

Обозначение насосов Grundfos UPS серии 100:

www.marcobravo.ru

Циркуляционный насос Grundfos UPS 25-80 N 180

Циркуляционный насос Grundfos UPS 25-80 N 180, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами.

Подшипники смазываются перекачиваемой жидкостью.



Характеристики насоса:

Наименование продукта - UPS 25-80 N 180

 № продукта (артикул) - 95906439

- Керамические вал и радиальные подшипники.

- Осевой подшипник из графита.

- Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали.

- Коррозионно-стойкое рабочее колесо, Составной, PES/PP.

- Корпус насоса из Нержавеющая сталь.

1-фазный электродвигатель, не требующий дополнительной защиты.



Устройства управления:

Положение коробки выводов - 9H



Технические характеристики:

Количество скоростей - 3

Макс гидростатический напор - 80 дм

TF класс - 110

Данные на паспортной табличке - CE



Материалы:

Корпус насоса - Нержавеющая сталь, DIN W.-Nr. 1.4301

Рабочее колесо - Составной, PES/PP



Монтаж:

Диапазон температуры окружающей среды - 0 .. 40 °C

Макс. рабочее давление - 10 бар

Соединение труб - G 1 1/2

Допустимое давление - PN 10

Монтажная длина - 180 мм



Жидкость:

Диапазон температур жидкости - -25 .. 110 °C



Данные электрооборудования:

Подводимая мощность при скорости 1 - 110 Вт

Подводимая мощность при скорости 2 - 155 Вт

Макс. потребляемая мощность - 165 Вт

Промышленная частота - 50 Hz

Номинальное напряжение - 1 x 230 V

Ток при частоте вращения 1 - 0.5 A

Ток при частоте вращения 2 - 0.7 A

Ток при скорости 3 - 0.7 A

Размер конденсатора - работа - 4 мкФ

Класс защиты (IEC 34-5) - X2D

Класс изоляции (IEC 85) - F

Защита электродвигателя - CONTACT

Тепловая защита - внутрений



Другое:
Нетто вес - 4.4 кг
Полный вес - 5.2 кг

Объем упаковки - 0.008 м3

www.magazin-nasosov.ru

Насос циркуляционный Джилекс Циркуль 25-80 0280,2580

Диаметр разъема соединения, мм

25

Дополнительная информация

3 скорости

Допустимая температура жидкости, °C

от 10 до 110

Допустимая температура окружающей среды, °C

до 50

Качество воды

чистая

Максимальный напор, м

8

Мощность на 1,2,3 скорости, Вт

135/190/245

Напор на 1,2,3 скорости, м

4/7/8

Напряжение сети, В

220/230

Номинальная мощность

135

Переключение скоростей

вручную

Потребляемая мощность, Вт

245

Присоединительный размер у насоса, дюйм

1

Пропускная способность, куб. м/час

8

Размеры (ШхВхД), см

16.5x20x20

Расход на 1,2,3 скорости, л/мин

72/140/200

Тип

поверхностный циркуляционный

Тип ротора

"мокрый"

Ток на 1,2,3 скорости, А

0.6/0.85/1.1

Уровень защиты

IP 44

Уровень шума, дБ

45

Установочный размер,мм

180

jeelex-shop.ru

Циркуляционный насос Grundfos ALPHA3 25-80 130

Циркуляционный насос Grundfos ALPHA3 25-80 130

применяется в регулируемых системах отопления и в системах отопления с переменным расходом для гидравлической балансировки. При этом потребитель получает правильно работающую систему отопления: экономию за оплату электроэнергии и топлива до 7-20%, Комфортную температуру во всех комнатах, и тишину в термостатических головках.

Внимание! ALPHA Reader MI401 не входит в комплект поставки циркуляционных насосов серии ALPHA3, его необходимо заказывать дополнительно по номеру продукта 99031685



Технические характеристики Grundfos ALPHA3 25-80 130:



Номер модели: 98890764

Сервис за 24 часа: да

Гарантия: 60 мес.

Тип насоса: Циркуляционный

Высота: 13 см

Ширина: 12.1 см

Максимальный напор: 8 м

Вес: 2 кг

Длина: 15.5 см

Вид насоса: Поверхностный

Страна-производитель: Дания

Материал корпуса: Чугун

Пропускная способность: 3.95 куб. м/час

Уровень шума: ниже 43 дБ

Максимальное рабочее давление: 10 бар

Класс защиты: IPX4D

Напряжение сети: 1 х 230 В

Минимальная потребляемая мощность: 3 Вт

Максимальная потребляемая мощность: 50 Вт

Качество воды: Чистая

Допустимая температура перекачиваемой жидкости: от 2°C до 110°C

Тип ротора: “мокрый”

Диаметр разъема соединения: 1 1/2"

Установка насоса: Горизонтальная

Монтажная длина: 130 мм

Преимущества: Полноценная профессиональная балансировка всего за 1 час для дома в 200 м2; экономия на расходомерах; балансировка «без беготни» качественная регулировка, не отходя от радиатора; экономия за оплату топлива и электроэнергии до 20%; комфортная температура в отапливаемых помещениях; нет шума в термостатических головках.

Предлагаем Вам купить Циркуляционный насос Grundfos ALPHA3 25-80 130 по выгодной цене 22 496 р.

Циркуляционный насос Grundfos ALPHA3 25-80 130 отличается высоким качеством и оптимальной ценой. Производитель известен во всем мире и предоставляет гарантию на свою продукцию.

Чтобы купить Циркуляционный насос Grundfos ALPHA3 25-80 130 в нашем интернет магазине вам достаточно оформить заказ онлайн на сайте

grundnasos.ru

Циркуляционный насос Grundfos ALPHA2 25-80 130

Циркуляционные насосы Grundfos ALPHA2 25-80 130

используются для циркуляции воды или гликольсодержащих жидкостей в регулируемых системах отопления и в системах отопления с переменным расходом.
Функция AUTOadapt ALPHA2 регулирует перепад давления в соответствии с текущими потребностями системы, нет необходимости регулировать насос самостоятельно  он все сделает за вас.
Также есть 3 фиксированные скорости, 3 режима постоянного давления, 3 режима пропорционально давления.

Технические характеристики Grundfos ALPHA2 25-80 130:
  • Номер модели: 98649753
  • Тип насоса: Циркуляционный
  • Вид насоса: Поверхностный
  • Страна-производитель: Дания
  • Сервис за 24 часа: да
  • Гарантия: 60 мес.
  • Максимальный напор: 8 м
  • Высота: 13 см
  • Ширина: 12.1 см
  • Длина: 15.5 см
  • Вес: 2 кг
  • Материал корпуса: Чугун
  • Пропускная способность: 3.4 куб. м/час
  • Уровень шума: ниже 43 дБ
  • Максимальное рабочее давление: 10 бар
  • Класс защиты: IPX4D
  • Напряжение сети: 1 х 230 В
  • Минимальная потребляемая мощность: 3 Вт
  • Максимальная потребляемая мощность: 50 Вт
  • Качество воды: Чистая
  • Допустимая температура перекачиваемой жидкости: от 2°C до 110°C
  • Тип ротора: “мокрый”
  • Диаметр разъема соединения: 1 1/2"
  • Установка насоса: Горизонтальная
  • Монтажная длина: 130 мм

Предлагаем Вам купить Циркуляционный насос Grundfos ALPHA2 25-80 130 по выгодной цене 15 170 р.

Циркуляционный насос Grundfos ALPHA2 25-80 130 отличается высоким качеством и оптимальной ценой. Производитель известен во всем мире и предоставляет гарантию на свою продукцию.

Чтобы купить Циркуляционный насос Grundfos ALPHA2 25-80 130 в нашем интернет магазине вам достаточно оформить заказ онлайн на сайте

grundnasos.ru

Grundfos TPE 25-80/2


Насос Grundfos TPE 25-80/2 A-O-A-BUBE

Одноступенчатый TPE 25-80/2, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос TPE 25-80/2 A-O-A-BUBE имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью PN 10соединительной муфты PN 10(EN 1092-2 и ISO 7005-2).
Насос TPE 25-80/2 A-O-A-BUBE оснащен вентилятором охлаждения асинхронного двигателя.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

Технические характеристики:
Наименование продукции - TPE 25-80/2
Артикул (Код) - 98346657
Частота вращения - 2820 об/м
Номинальная подача - 5.55 м?/ч
Номинальный напор - 4.69 м
Максимальный гидростатический напор - 80 дм
Текущий диаметр рабочего колеса - 80 мм
Уплотнение вала - BUBE
Исполнение насоса - A
Модель - B

Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - 0 .. 110 °C
Темпер. жидкости - 20 °C
Плотность - 998.2 кг/м?

Материалы:
Корпус насоса - Чугун EN-JL1020, ASTM A48-25B
Рабочее колесо - Композит PES/PP 30 % GF
Код материала - A

Монтаж:
Диапазон температуры окружающей среды - 40 °C
Максимальное рабочее давление - 10 бар
Стандартный фланец - UNION
Код соединения - O
Соединение труб - G 1 1/2
Допустимое давление - PN 10
Монтажная длина - 180 mm мм
Размер фланца электродвигателя - FT85

Данные электрооборудования:
Тип электродвигателя - 71A
Количество полюсов - 2
Номинальная мощность - P2 - 0.18 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 1 x 200-240 V
Номинальный ток - 3,00-2,50 A
Cos фи - характеристика мощности - 0,96
Номинальная скорость - 360-2840 об/м
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85903766

Другое:
Нетто вес - 13.8 кг
Полный вес - 15.3 кг
Объем упаковки - 0.04 м3
EAN номер - 5711493380580

www.magazin-nasosov.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
