Насос 3К-6, 3к6 и 3КМ-6 консольный. Характеристики. Цены. Ремонт
Определение
Насос 3К-6 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 50 м3. Подъем — 50 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция агрегата — насосная часть 3к6, рама (станина или плита), асинхронный электродвигатель 15 кВт и комплект полумуфт МУВП.
Технические характеристики
Материал улитки и рабочего колеса насоса 3К-6 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 3КМ-6 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.
Насос | Q, м³/ч | Н, м | Давление на выходе, кгс/см² | Р электродвигателя, кВТ | N, об/мин | Р насоса, кВт | КПД, % | Ø рабочего колеса, мм | Утечка, л/ч | Кавит. Запас, м |
3К-6 | 50 | 50 | ≤3,5 | 15 | 3000 | 10,5 | 65 | 200 | ≤2 | 3,5 |
3КМ-6 | 60 |
Требования к жидкости
В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).
Маркировка | % примесей по массе | Размер включений, мм | t max, °C | Плот-ть, кг/м³ | Max вязк-ть, сСт | |
Сальниковое уплотнение | Двойное сальниковое | |||||
3к6; 3к-5а; 3к6-б | 0,2 | ≤2 | ≤85 | ≤105 | 1000 | 36 |
Габаритные размеры и вес

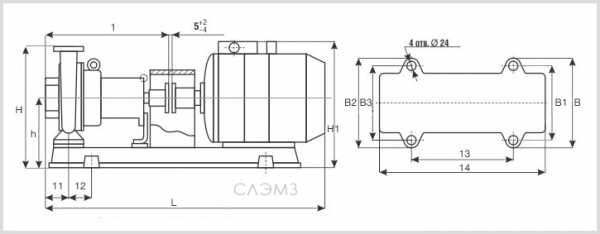

Чертеж из технического паспорта насосного агрегата 3К6 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.
Насос | LхBхH, мм | Вес, т | l | l1 | l2 | l3 | l4 | B | B2 | B3 | h2 | h | |
Насос | агрегат | ||||||||||||
3к 6 | 1325x420x535 | 0,065 | 0,226 | 435 | 95 | 280 | 750 | 1055 | 525 | 475 | 410 | 535 | 300 |
Размеры патрубков

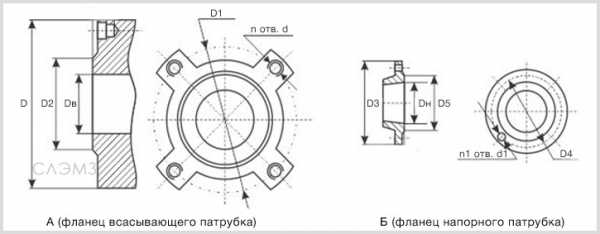

Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 3К-6. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Марка насоса | Всасывающий патрубок | Напорный патрубок | ||||||||
Dв | D | D1 | d | n | Dн | D3 | D4 | d2 | n1 | |
3 К-6 | 80 | 185 | 150 | 18 | 4 | 50 | 140 | 110 | 14 | 4 |
Взаимозаменяемость, расшифровка, аналоги
Расшифрока маркировки, модернизации по годам выпуска и новые маркировки насосов 3к6:
- 1982 – 1990 – К45/55, КМ45/55
- С 1990 — К80-50-200, КМ80-50-200
- 3 — диаметр входного патрука в дюймах, округленный
- К – тип насоса
- 6 – коэффициент быстроходности ns, деленный на 10
Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.
Купить насос 3К6
У Слобожанского завода Вы сможете купить насос 3К-6, 3к-6а и 3к-6б из складского резерва или подобрать аналоги 3к6. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.
Ремонт и запчасти
Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 3К-6 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 3К-6 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.
.
konsolnik.com.ua
Консольные насосы – характеристики и параметры.
Изготавливаемые промышленные центробежные консольные насосы соответствует международному стандарту ISO2858-75 “Насосы центробежные с осевым вхoдoм (номинальное давление 16,0 бар). Обозначение, нoминальные параметры и размеры” в части кoнструкции и параметров кoнсольных насосов.
Консольные насосы производится в двух исполнениях:
– для воды до 80оС (с сальниковым уплотнением)
– для воды до 105оС (с торцовым уплотнением).
Допускаемое давление на входе в насос – 3,5 кГс/см2 (могут быть использованы как повысительные).
Проточная часть изготовлена из серого чугуна.
Насосы изготавливаются с подачей от 3 до 480 м3/ч и напором от 3,5 до 125м и предназначены для перекачивания в стационарных условиях воды, кроме морской, с рН 6 – 9, содержащей различные механические примеси не более 0,10% по объему и размером частиц не более 0,21мм.
Насос типа К предназначен для работы в стационарных условиях.
Консольные насосы центробежные для горячей и холодной воды производятся с различными вариантами обточки рабочего колеса (а, б, в).
В конструкция насосов предусмотрены отверстия для отвода протечек воды через сальниковое (торцовое) уплотнение.
Пример условного обозначения насосного агрегата:
К80-50-200 а/4-5 УХЛ4
К – тип насоса – консольный насос, центробежный
80 – диаметр всасывающего патрубка, мм,
50 – диаметр напорного патрубка, мм,
200 – номинальный диаметр рабочего колеса, мм,
а – первая обточка рабочего колеса,
/4 – частота вращения 1450 об/мин.,
-5 – с торцовым уплотнением,
УХЛ4 – климатическое исполнение и категория размещения.
При производстве консольных насосов используется современное высокотехнологичное оборудование, что позволяет выпускать насосы высокого качества. Большой объем производства обеспечивает низкие цены на насосы и насосные агрегаты.
Характеристики консольных насосов типа К
Для просмотра подробных характеристик кликните по марке насоса.
Марка насоса | Об/мин | Подача, м3/ч | Напор, м | КПД, % | Мощность насоса, кВт | Мощность э/дв, кВт |
К50-32-125 | 2900 | 12,5 | 20 | 60 | 1,26 | 2,2 |
К50-32-125а | 11,2 | 16 | 58 | 1,18 | 1,5 | |
К50-32-125/4 | 6,3 | 5 | 54 | 0,17 | 0,55 | |
К 50-32-125 а/4 | 5,6 | 4 | 52 | 0,12 | ||
К50-32-160 | 2900 | 12,5 | 32 | 54 | 2,02 | 3 |
К50-32-160а | 11,7 | 28 | 52 | 1,7 | 2,2 | |
К50-32-160б | 10,8 | 24 | 50 | 1,41 | ||
К50-32-160/4 | 1450 | 6,3 | 8 | 48 | 0,29 | 0,55 |
К50-32-200 | 2900 | 12,5 | 50 | 48 | 3,54 | 5,5 |
К50-32-200а | 11,7 | 44 | 46 | 3,07 | 4 | |
К50-32-200б | 10,8 | 38 | 44 | 2,55 | 4 | |
К50-32-200/4 | 1450 | 6,3 | 12,5 | 42 | 0,51 | 0,75 |
К50-32-250 | 2900 | 12,5 | 80 | 38 | 7,16 | 11 |
К50-32-250а | 11,7 | 70 | 36 | 6,2 | 7,5 | |
К50-32-250б | 10,8 | 60 | 34 | 5,21 | ||
К50-32-250/4 | 1450 | 6,3 | 20 | 32 | 1,07 | 1,5 |
К50-32-250а/4 | 5,9 | 17,5 | 30 | 0,94 | 1,5 | |
К50-32-250б/4 | 5,4 | 15 | 28 | 0,79 | 1,1 | |
К65-50-125 | 2900 | 25 | 20 | 69 | 1,97 | 3 |
К65-50-125а | 22,4 | 16 | 67 | 1,41 | 2,2 | |
К65-50-125/4 | 1450 | 12,5 | 5 | 64 | 0,27 | 0,55 |
К 65-50-125 а/4 | 11,2 | 4 | 62 | 0,17 | ||
К65-50-160 | 2900 | 25 | 32 | 65 | 3,35 | 5,5 |
К65-50-160а | 23,4 | 28 | 63 | 2,83 | 4 | |
21,7 | 24 | 61 | 2,33 | 3 | ||
К65-50-160/4 | 1450 | 12,5 | 8 | 60 | 0,45 | 0,75 |
К 65-50-160 а/4 | 11,7 | 7 | 58 | 0,38 | 0,55 | |
К65-50-160б/4 | 10,8 | 6 | 56 | 0,32 | ||
К65-40-200 | 2900 | 25 | 50 | 60 | 5,67 | 7,5 |
К65-40-200 а | 23,4 | 44 | 58 | 4,83 | 5,5 | |
К65-40-200 б | 21,7 | 38 | 56 | 4 | 5,5 | |
К65-40-200/4 | 1450 | 12,5 | 12,5 | 55 | 0,77 | 1,1 |
К65-40-250 | 2900 | 25 | 80 | 52 | 10,89 | 15 |
К65-40-250 а | 23,4 | 70 | 51 | 8,75 | 11 | |
К65-40-250 б | 21,7 | 60 | 49 | 7,24 | 11 | |
К65-40-250/4 | 12,5 | 20 | 46 | 1,48 | 2,2 | |
К65-40-250 а/4 | 11,7 | 17,5 | 45 | 1,21 | 2,2 | |
К 65-40-250 б/4 | 10,8 | 15 | 44 | 1,01 | 1,5 | |
К65-40-315 | 2900 | 25 | 125 | 40 | 22,8 | 30 |
К65-40-315 а | 23,9 | 114 | 39 | 19,02 | 30 | |
К65-40-315 б | 22,7 | 103 | 38 | 16,74 | 22 | |
К65-40-315 в | 21,4 | 92 | 37 | 14,48 | 18,5 | |
К65-40-315/4 | 1450 | 12,5 | 32 | 37 | 2,94 | 4 |
К80-65-125 | 2900 | 50 | 20 | 75 | 3,63 | 5,5 |
К80-65-125 а | 44,7 | 16 | 73 | 2,8 | 4 | |
К80-65-125/4 | 1450 | 25 | 5 | 71 | 0,48 | 0,75 |
К80-65-125 а/4 | 22,4 | 4 | 69 | 0,37 | 0,55 | |
К80-65-160 | 2900 | 50 | 32 | 73 | 5,97 | 7,5 |
К80-65-160а | 46,8 | 28 | 71 | 5,03 | 7,5 | |
К80-65-160б | 43,3 | 24 | 69 | 4,1 | 5,5 | |
К80-65-160/4 | 1450 | 25 | 8 | 69 | 0,79 | 1,5 |
К 80-65-160 а/4 | 23,4 | 7 | 67 | 0,67 | 1,1 | |
К80-65-160 б/4 | 21,7 | 6 | 65 | 0,55 | 0,75 | |
К80-50-200 | 2900 | 50 | 50 | 69 | 9,87 | 15 |
К80-50-200а | 46,8 | 44 | 67 | 8,37 | 11 | |
К80-50-200 б | 43 | 38 | 65 | 6,9 | 11 | |
К80-50-200/4 | 1450 | 25 | 12,5 | 65 | 1,31 | 2,2 |
К 80-50-200/4 | 23,4 | 11 | 63 | 1,11 | 1,5 | |
К80-50-200 б/4 | 21,7 | 9,5 | 61 | 0,92 | 1,5 | |
К80-50-250 | 2900 | 50 | 80 | 63 | 17,3 | 22 |
К80-50-250 а | 46,8 | 70 | 61 | 14,64 | 18,5 | |
К80-50-250 б | 43,3 | 60 | 59 | 12 | 15 | |
К80-50-250/4 | 1450 | 25 | 20 | 60 | 2,27 | 3 |
К 80-50-250 а/4 | 23,4 | 17,5 | 58 | 1,92 | 3 | |
К80-50-250 б/4 | 21,7 | 15 | 56 | 1,58 | 2,2 | |
К80-50-315 | 2900 | 50 | 125 | 54 | 31,5 | 37 |
К80-50-315 а | 47,7 | 114 | 52 | 28,48 | 37 | |
К80-50-315 б | 45,4 | 103 | 50 | 25,45 | 30 | |
К80-50-315 в | 42,9 | 92 | 48 | 22,36 | 30 | |
80-50-315/4 | 1450 | 25 | 32 | 52 | 4,19 | 5,5 |
К100-80-125 | 2900 | 100 | 20 | 78 | 7 | 11 |
К100-80-125 а | 89,4 | 16 | 76 | 5,12 | 7,5 | |
К100-80-125/4 | 1450 | 50 | 5 | 75 | 0,91 | 1,5 |
К100-80-160 | 2900 | 100 | 32 | 78 | 11,2 | 15 |
К100-80-160а | 93,5 | 28 | 76 | 9,16 | 11 | |
К100-80-160б | 86,3 | 24 | 74 | 7,63 | ||
К100-80-160/4 | 1450 | 50 | 8 | 75 | 1,45 | 2,2 |
К 100-80-160а/4 | 46,8 | 7 | 73 | 1,22 | 2,2 | |
К100-65-200 | 2900 | 100 | 50 | 76 | 17,9 | 22 |
К100-65-200а | 93,5 | 44 | 74 | 15,15 | 18,5 | |
К100-65-200б | 2900 | 86,6 | 48 | 72 | 12,53 | 15 |
К100-65-200/4 | 1450 | 50 | 12,5 | 73 | 2,33 | 4 |
К100-65-200а/4 | 46,8 | 11 | 71 | 1,97 | 3 | |
К 100-65-200б/4 | 43,3 | 9,5 | 69 | 1,63 | 2,2 | |
К100-65-250 | 2900 | 100 | 80 | 72 | 30,3 | 37 |
К100-65-250а | 93,5 | 70 | 70 | 25,5 | 30 | |
К100-65-250 б | 86,6 | 60 | 68 | 20,5 | 30 | |
К100-65-250/4 | 1450 | 50 | 20 | 68 | 4 | 5,5 |
К 100-65-250а/4 | 46,3 | 17,5 | 66 | 3,38 | 5,5 | |
К100-65-315 | 2900 | 100 | 125 | 65 | 51,6 | 75 |
К100-65-315 а | 95,5 | 114 | 64 | 46,33 | 55 | |
К100-65-315 б | 90,8 | 103 | 62 | 41,04 | 55 | |
К100-65-315 в | 85,8 | 92 | 60 | 35,82 | 45 | |
К100-65-315/4 | 1450 | 50 | 32 | 63 | 6,92 | 11 |
К125-80-160 | 2900 | 160 | 32 | 78 | 17,9 | 22 |
К125-80-160а | 150 | 28 | 76 | 15,1 | 18,5 | |
К125-80-160б | 138 | 24 | 73 | 12,3 | 15 | |
К125-80-160/4 | 1450 | 80 | 8 | 75 | 2,32 | 3 |
К125-80-200 | 2900 | 160 | 50 | 77 | 28,4 | 37 |
К125-80-200 | 150 | 44 | 76 | 23,7 | 30 | |
К125-80-200 | 138 | 37 | 75 | 18,8 | 22 | |
К125-80-200/4 | 1450 | 80 | 12,5 | 74 | 3,7 | 5,5 |
К125-100-200 | 2900 | 200 | 50 | 81 | 33,6 | 45 |
К125-100-200 а | 187 | 44 | 79 | 28,4 | 37 | |
К125-100-200 б | 173 | 38 | 77 | 23,3 | 30 | |
К125-100-200/4 | 1450 | 100 | 12,5 | 76 | 4,48 | 7,5 |
К125-100-250 | 2900 | 200 | 80 | 78 | 55,9 | 75 |
К125-100-250 а | 187 | 70 | 76 | 46,96 | 55 | |
К125-100-250 б | 173 | 60 | 74 | 38,24 | 45 | |
К125-100-250/4 | 1450 | 100 | 20 | 76 | 7,17 | 11 |
К125-100-315 | 2900 | 200 | 125 | 75 | 90,8 | 110 |
К125-100-315 а | 194 | 114 | 73 | 81,3 | 110 | |
К125-100-315 б | 181,6 | 103 | 71 | 71,74 | 90 | |
К125-100-315 в | 171,6 | 92 | 69 | 65,13 | 75 | |
К125-100-315/4 | 1450 | 100 | 32 | 73 | 11,9 | 15 |
К125-100-400 | 1450 | 100 | 50 | 65 | 21 | 30 |
К125-100-400 а | 93,5 | 44 | 63 | 17,8 | 22 | |
К125-100-400 б | 86,5 | 38 | 61 | 14,7 | 18,5 | |
К125-125-125 | 2900 | 160 | 20 | 80 | 11 | 15 |
К125-125-125а | 152 | 18 | 79 | 9,5 | 11 | |
К150-125-250 | 1450 | 200 | 20 | 81 | 13,5 | 18,5 |
К150-125-250а | 187 | 17,5 | 79 | 11,29 | 15 | |
К 150-125-250 б | 1450 | 173 | 15 | 77 | 9,15 | 11 |
К150-125-315 | 200 | 32 | 79 | 22,08 | 30 | |
К150-125-315а | 187 | 28 | 76 | 18,78 | 22 | |
К 150-125-315 б | 173 | 24 | 74 | 15,29 | 18,5 | |
К150-125-400 | 1450 | 200 | 50 | 75 | 36,3 | 45 |
К150-125-400 а | 187 | 44 | 73 | 30,71 | 37 | |
К150-125-400 б | 173 | 38 | 71 | 25,24 | 30 | |
К200-150-250 | 1450 | 315 | 20 | 80 | 22,31 | 30 |
К200-150-250а | 290 | 17,1 | 78 | 18 | 22 | |
К200-150-315 | 1450 | 315 | 32 | 80 | 36,5 | 45 |
К200-150-315а | 290 | 26 | 82 | 29,2 | 37 | |
К200-150-400 | 1450 | 400 | 50 | 81 | 67,2 | 90 |
К200-150-400а | 374 | 44 | 79 | 56,68 | 75 | |
К 200-150-400б | 346 | 38 | 77 | 46,54 | 55 |
Консольный насос в разрезе
1 – Корпус насоса, 2 – рабочее колесо, 3 – корпус уплотнения, 4 – уплотнение (сальниковое или торцовое), 5 – крышка уплотнения, 6 – кронштейн, 7 – вал, 8 – муфта.
Группу насосов для холодной и горячей воды типа К – принято называть консольными насосами, хотя это и не совсем корректно. Консольные – это классификационный признак насосов по конструктивному исполнению, (смотри классификацию насосов) к которому относятся различные по типу перекачиваемой жидкости насосы (НК – нефтяные консольные, Гр – грунтовые, ПР – песковые, Х, АХ – химические и т.д.).
Наверх
Быстрый переход – Асинхронные электродвигатели | Цены на электродвигатели | Электродвигатели 4А 4АМ | Электродвигатели | Продажа электродвигателей
electronpo.ru
Насос 1,5К-6, 1,5к6 и 1,5КМ-6 консольный. Характеристики. Цены. Ремонт
Определение
Насос 1,5К-6 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 8 м3. Подъем — 18 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция агрегата — насосная часть 1,5к6, рама (станина или плита), асинхронный электродвигатель 1,5 (2,2) кВт и комплект полумуфт МУВП.
Технические характеристики
Материал улитки и рабочего колеса насоса 1 5К-6 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 1,5КМ-6 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.
Насос | Q, м³/ч | Н, м | Давление на выходе, кгс/см² | Р электродвигателя, кВТ | N, об/мин | Р насоса, кВт | КПД, % | Ø рабочего колеса, мм | Утечка, л/ч | Кавит. Запас, м |
1,5К-6 | 8 | 18 | ≤2 | 1,5 | 3000 | 0,9 | 53 | 127 | ≤2 | 3,8 |
2,2 | ||||||||||
1,5КМ-6 | 12,5 | 20 | ≤3,5 | 5,5 | 3,4 | 60 | 160 |
Требования к жидкости
В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).
Маркировка | % примесей по массе | Размер включений, мм | t max, °C | Плот-ть, кг/м³ | Max вязк-ть, сСт | |
Сальниковое уплотнение | Двойное сальниковое | |||||
1.5 к-6 (1,5К-6а; 1,5К-6б | 0,2 | ≤2 | ≤85 | ≤105 | 1000 | 36 |
Габаритные размеры и вес
Чертеж из технического паспорта насосного агрегата 1 5К-6 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.
Насос | LхBхH, мм | Вес, т | l | l1 | l2 | l3 | l4 | B | B2 | B3 | h2 | h | |
Насос | агрегат | ||||||||||||
1 5к-6 | 740x200x428 | 0,031 | 0,056 | 435 | 95 | 180 | 300 | 500 | 200 | 200 | 160 | 270 | 145 |
Размеры патрубков
Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 1,5К-6. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Марка насоса | Всасывающий патрубок | Напорный патрубок | ||||||||
Dв | D | D1 | d | n | Dн | D3 | D4 | d2 | n1 | |
1,5 К-6 | 40 | 130 | 100 | 14 | 4 | 32 | 120 | 90 | 14 | 4 |
Взаимозаменяемость и аналоги
Модернизации по годам выпуска и новые маркировки насосов 1,5к-6:
- 1982 – 1990 – К8/18, КМ8/18
- С 1990 — К50-32-125, КМ50-32-125
Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.
Купить насос 1,5К-6
У Слобожанского завода Вы сможете купить насос 1,5К-6, 1,5К-6а и 1,5К-6Б из складского резерва или подобрать аналоги 1 5к-6. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.
Ремонт и запчасти
Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 1,5К-6 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 1,5 К-6 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.
.
konsolnik.com.ua
Насос 3К-9, 3к9 консольный. Характеристики. Цены. Ремонт
Определение
Насос 3К-9 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 45 м3. Подъем — 30 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция агрегата — насосная часть 3к9, рама (станина или плита), асинхронный электродвигатель 7,5 кВт и комплект полумуфт МУВП.
Технические характеристики
Материал улитки и рабочего колеса насоса 3К-9 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. Таблица технических характеристик.
Насос | Q, м³/ч | Н, м | Давление на выходе, кгс/см² | Р электродвигателя, кВТ | N, об/мин | Р насоса, кВт | КПД, % | Ø рабочего колеса, мм | Утечка, л/ч | Кавит. Запас, м |
3К-9 | 45 | 30 | ≤2 | 7,5 | 3000 | 4,3 | 70 | 168 | ≤2 | 4,3 |
Требования к жидкости
В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).
Маркировка | % примесей по массе | Размер включений, мм | t max, °C | Плот-ть, кг/м³ | Max вязк-ть, сСт | |
Сальниковое уплотнение | Двойное сальниковое | |||||
3к-9; 3К-9а; 3К-9Б | 0,2 | ≤2 | ≤85 | ≤105 | 1000 | 36 |
Габаритные размеры и вес
Чертеж из технического паспорта насосного агрегата 3К-9 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.
Насос | LхBхH, мм | Вес, т | l | l1 | l2 | l3 | l4 | B | B2 | B3 | h2 | h | |
Насос | агрегат | ||||||||||||
3к-9 | 740x200x428 | 0,060 | 0,128 | 435 | 95 | 180 | 300 | 500 | 200 | 200 | 160 | 270 | 145 |
Размеры патрубков
Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 3К-9. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Марка насоса | Dв | D | D1 | D2 | d | n | Dн | D3 | D4 | D5 | d1 | n1 |
3К9 | 40 | 130 | 100 | 80 | 14 | 4 | 32 | 120 | 90 | 70 | 14 | 4 |
Взаимозаменяемость и аналоги
Модернизации по годам выпуска и новые маркировки насосов 3к-9:
Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.
Купить насос 3К-9
У Слобожанского завода Вы сможете купить насос 3К-9, 3К-9а и 3к-9б из складского резерва или подобрать аналоги 3к-9. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.
Ремонт и запчасти
Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 3К-9 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 3 К-9 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.
.
konsolnik.com.ua
Насос 2К-6, 2к6 и 2КМ-6 консольный. Характеристики. Цены. Ремонт
Определение
Насос 2К-6 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 20 м3. Подъем — 30 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция агрегата — насосная часть 2к6, рама (станина или плита), асинхронный электродвигатель 4 (5,5) кВт и комплект полумуфт МУВП.
Технические характеристики
Материал улитки и рабочего колеса насоса 2К-6 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 2КМ-6 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.
Насос | Q, м³/ч | Н, м | Давление на выходе, кгс/см² | Р электродвигателя, кВТ | N, об/мин | Р насоса, кВт | КПД, % | Ø рабочего колеса, мм | Утечка, л/ч | Кавит. Запас, м |
2К-6 | 20 | 30 | ≤2 | 4 | 3000 | 0,9 | 64 | 162 | ≤2 | 3,8 |
5,5 | ||||||||||
2КМ-6 | 25 | 32 | ≤3,5 | 3,4 | 60 | 160 |
Требования к жидкости
В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).
Маркировка | % примесей по массе | Размер включений, мм | t max, °C | Плот-ть, кг/м³ | Max вязк-ть, сСт | |
Сальниковое уплотнение | Двойное сальниковое | |||||
2к6 (2К-6а; 2К-6Б) | 0,2 | ≤2 | ≤85 | ≤105 | 1000 | 36 |
Габаритные размеры и вес
Чертеж из технического паспорта насосного агрегата 2К-6 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.
Насос | LхBхH, мм | Вес, т | l | l1 | l2 | l3 | l4 | B | B2 | B3 | h2 | h | |
Насос | агрегат | ||||||||||||
2к-6 | 740x200x430 | 0,036 | 0,087 | 435 | 95 | 180 | 300 | 500 | 200 | 200 | 160 | 270 | 145 |
Размеры патрубков
Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 2К-6. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Марка насоса | Всасывающий патрубок | Напорный патрубок | ||||||||
Dв | D | D1 | d | n | Dн | D3 | D4 | d2 | n1 | |
2К 6 | 40 | 130 | 100 | 14 | 4 | 32 | 120 | 90 | 14 | 4 |
Взаимозаменяемость и аналоги
Модернизации по годам выпуска и новые маркировки насосов 2к-6:
- 1982 – 1990 – К20/30, КМ20/30
- С 1990 — К65-50-160, КМ65-50-160
Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.
Купить насос 2К-6
У Слобожанского завода Вы сможете купить насос 2К-6, 2К-6а и 2К-6б из складского резерва или подобрать аналоги 2к6. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.
Ремонт и запчасти
Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 2К-6 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 2К 6 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.
.
konsolnik.com.ua
Насос 4К-6, 4к6 и 4КМ-6 консольный. Характеристики. Цены. Ремонт
Определение
Насос 4К-6 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 100 м3. Подъем — 80 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция агрегата — насосная часть 4к6, рама (станина или плита), асинхронный электродвигатель 45 кВт и комплект полумуфт МУВП.
Технические характеристики
Материал улитки и рабочего колеса насоса 4К-6 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 4КМ-6 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.
Насос | Q, м³/ч | Н, м | Давление на выходе, кгс/см² | Р электродвигателя, кВТ | N, об/мин | Р насоса, кВт | КПД, % | Ø рабочего колеса, мм | Утечка, л/ч | Кавит. Запас, м |
4К-6 | 100 | 80 | ≤3,5 | 45 | 3000 | 32,5 | 67 | 245 | ≤2 | 4,5 |
4КМ-6 | 19,6 | 70 | 205 |
Габаритные размеры и вес
Чертеж из технического паспорта насосного агрегата 4К-6 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.
Насос | LхBхH, мм | Вес, т | l1 | l2 | l3 | l4 | B | B1 | B2 | B3 | h2 | h | |
Насос | агрегат | ||||||||||||
4к6 | 1570x360x650 | 0,175 | 0,280 | 125 | 280 | 835 | 1270 | 690 | 615 | 515 | 450 | 650 | 355 |
Размеры патрубков
Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 4К6. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Марка насоса | Всасывающий патрубок | Напорный патрубок | ||||||||
Dв | D | D1 | d | n | Dн | D3 | D4 | d2 | n1 | |
4К-6; 4к-6а; 4к-6б | 100 | 205 | 170 | 18 | 4 | 70 | 180 | 145 | 18 | 4 |
Взаимозаменяемость и аналоги
Модернизации по годам выпуска и новые маркировки насосов 4к-6:
- 1982 – 1990 – К90/85, КМ90/85
- С 1990 — К100-65-250, КМ100-65-250
Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.
Купить насос 4К-6
У Слобожанского завода Вы сможете купить насос 4К-6, 4К-6а и 4к-6б из складского резерва или подобрать аналоги 4к6. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.
Ремонт и запчасти
Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 4К-6 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 4К-6 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.
.
konsolnik.com.ua
Трехвинтовые насосы 3В – технические характеристики.
Трехвинтовые насосы 3В – технические характеристики.
Марка насоса | Подача, м3/час | Давление насоса, кгс/см2 | Частота вращения, об/мин | Мощность двигателя, кВт | Вакууметрич. высота всасывания, м |
А1 3В 0.25/25-0.4/25Б | 0,45 | 25,0 | 2900 | 1,1 | 6,5 |
А1 3В 0.6/63-0.7/16Б | 0,7 | 16,0 | 2900 | 1,1 | 6,5 |
А1 3В 0.6/63-1/25Б | 1,0 | 25,0 | 2900 | 2,2 | 6,5 |
А1 3В 1.6/40-3/25Б | 3,0 | 25,0 | 2900 | 7,5 | 6,0 |
А1 3В 1.6/40-3/10Б | 3,0 | 10,0 | 2900 | 3,0 | 6,0 |
А1 3В 1.6/40-1.3/25Б | 1,3 | 25,0 | 1450 | 3,0 | 6,5 |
А1 3В 4/25-6.8/25Б | 6,8 | 25,0 | 2900 | 7,5 | 6,0 |
А1 3В 4/25-6.8/10Б | 6,8 | 10,0 | 2900 | 5,5 | 6,0 |
А1 3В 8/25-5/4Б | 5,0 | 4,0 | 1450 | 3,0 | 5,0 |
А1 3В 8/25-11/10Б | 11,0 | 10,0 | 2900 | 7,5 | 5,0 |
А1 3В 16/25-22/25Б | 22,0 | 25,0 | 2900 | 22,0 | 5,0 |
А1 3В 16/25-22/10Б | 22,0 | 10,0 | 2900 | 11,0 | 5,0 |
А1 3В 40/25-21/4Б | 21,0 | 4,0 | 980 | 7,5 | 6,0 |
А1 3В 63/25-50/4Б | 50,0 | 4,0 | 1450 | 15,0 | 5,0 |
А1 3В 63/25-45/6.3Б | 47,0 | 6,3 | 1450 | 22,0 | 5,0 |
А1 3В 125/16-50/4Б | 45,0 | 4,0 | 750 | 22,0 | 5,0 |
А1 3В 125/16-90/4Б | 90,0 | 4,0 | 1450 | 22,0 | 5,0 |
А1 3В 125/16-90/10Б | 90,0 | 10,0 | 1450 | 45,0 | 5,0 |
А1 3В 320/16-125/4Б | 130,0 | 4,0 | 1450 | 30,0 | 5,0 |
А1 3В 320/16-125/10Б | 126,0 | 10,0 | 1450 | 75,0 | 5,0 |
А1 3Вх2 320/16-250/4Б | 255,0 | 4,0 | 1450 | 55,0 | 5,0 |
А1 3В 400/16-80/4Б | 75,0 | 4,0 | 730 | 30,0 | 5,0 |
А1 3В 400/16-160/4Б | 162,0 | 4,0 | 1450 | 37,0 | 5,0 |
А1 3Вх2 400/16-320/4Б | 320,0 | 4,0 | 1450 | 75,0 | 5,0 |
А1 3Вх2 500/10-400/4Б | 400,0 | 4,0 | 1450 | 75,0 | 5,0 |
А2 3В 8/63-6/40Б | 4,0 | 40,0 | 980 | 15,0 | 5,0 |
А1 3В 4/25-6.8/25Б | 6,8 | 25,0 | 2900 | 7,5 | 6,0 |
А1 3В 4/25-3.2/4Б | 3,2 | 4,0 | 1450 | 1,5 | 6,0 |
А1 3В 4/25-3/25Б | 3,0 | 25,0 | 1450 | 5,5 | 6,0 |
А3 3В 8/63-11/63Б | 11,0 | 63,0 | 2900 | 30,0 | 5,0 |
А1 3В 16/25-20/6.3Б | 20,0 | 6,3 | 2900 | 15,0 | 5,0 |
А1 3В 16/25-20/25Б | 20,0 | 25,0 | 2900 | 22,0 | 5,0 |
А1 3В 16/25-10/6.3Б | 10,0 | 6,3 | 1500 | 7,5 | 5,0 |
А1 3В 16/25-8/25Б | 8,0 | 25,0 | 1500 | 15,0 | 5,0 |
А1 3В 16/25-20/6.3Б | 20,0 | 6,3 | 2900 | 11,0 | 5,0 |
А1 3В 16/63-20/63Б | 21,0 | 63,0 | 2900 | 55,0 | 5,0 |
А2 3В 40/25-35/6.3Б | 35,0 | 6,3 | 1450 | 15,0 | 5,0 |
А2 3В 40/25-30/25Б | 32,4 | 25,0 | 1450 | 45,0 | 5,0 |
А2 3В 40/25-35/10Б | 35,0 | 10,0 | 1450 | 18,5 | 5,0 |
А2 3В 63/25-45/6.3Б | 46,8 | 6,3 | 1450 | 22,0 | 5,0 |
А2 3В 63/25-45/25Б | 46,8 | 25,0 | 1450 | 55,0 | 5,0 |
А2 3В 125/16-90/6.3Б | 90,0 | 6,3 | 1450 | 45,0 | 5,0 |
А2 3В 125/16-90/16Б | 90,0 | 16,0 | 1450 | 110,0 | 5,0 |
А2 3В 125/16-90/6.3Б | 90,0 | 6,3 | 1450 | 45,0 | 5,0 |
А2 3В 125/16-90/16Б | 90,0 | 16,0 | 1450 | 110,0 | 5,0 |
А2 3В 125/16-58/10Б | 58,0 | 10,0 | 980 | 45,0 | 5,0 |
А1 3В 125/25-90/6.3Б | 90,0 | 6,3 | 1450 | 45,0 | 5,0 |
А1 3В 125/25-90/25Б | 90,0 | 25,0 | 1450 | 110,0 | 5,0 |
А1 3В 125/25-58/10Б | 58,0 | 10,0 | 980 | 45,0 | 5,0 |
А3 3В 320/25-125/25Б | 125,0 | 25,0 | 1450 | 132,0 | 5,0 |
А3 3В 8/160-8/160Б | 10,0 | 160,0 | 2900 | 75,0 | 5,0 |
А3 3Вх2 320/16-250/10Б | 252,0 | 10,0 | 1450 | 132,0 | 5,0 |
А3 3Вх2 400/16-320/10Б | 324,0 | 10,0 | 1450 | 132,0 | 5,0 |
А3 3Вх2 500/10-400/10Б | 400,0 | 10,0 | 1450 | 132,0 | 5,0 |
А5 3В 8/25-5/4Б | 5,0 | 4,0 | 1450 | 3,0 | 5,0 |
А5 3В 8/25-11.5/10Б | 11,5 | 10,0 | 2900 | 7,5 | 5,0 |
А5 3В 8/25-11.5/25Б | 11,5 | 25,0 | 2900 | 15,0 | 5,0 |
А5 3В 40/25-35/6.3Б | 35,0 | 6,3 | 1450 | 15,0 | 5,0 |
А5 3В 40/25-30/25Б | 32,0 | 25,0 | 1450 | 45,0 | 5,0 |
А5 3В 40/25-35/10Б | 35,0 | 10,0 | 1450 | 18,5 | 5,0 |
Более подробные технические характеристики смотрите на сайте – livgidromash.ru.
Быстрый переход – | Асинхронные двигатели | Насос К150-125-250| Электродвигатель АИР315S4У3| Стоимость консольных насосов | Электродвигатели прайс-лист |
electronpo.ru
