Насос циркуляционный Wilo Star RS 25/6 для отопительных систем

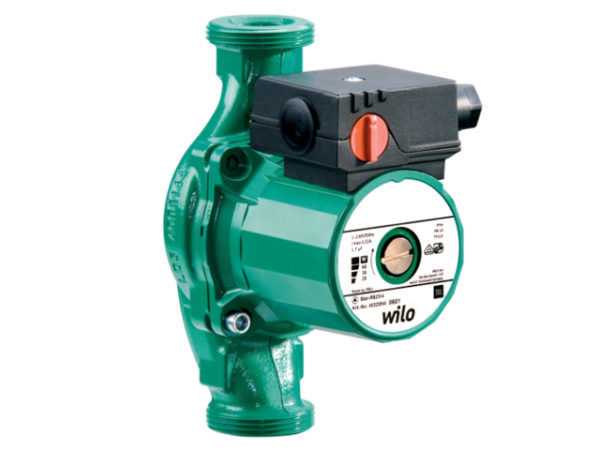

Насос циркуляционный Wilo Star RS 25/6

- поверхностный циркуляционный, для отопительных систем жилых помещений.

  • Быстрое подключение при помощи пружинных клемм
  • Возможность двустороннего подвода кабеля
  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит
Общие характеристики
Тип поверхностный циркуляционный
Максимальный напор 5.5 м
Пропускная способность 3.5 куб. м/час
Напряжение сети 220/230 В
Потребляемая мощность 99 Вт
Вода
Качество воды чистая
Допустимая температура жидкости от -10°C до +110°C
Тип ротора "мокрый"
Конструкция
Диаметр разъема соединения 1.5"
Установка насоса вертикальная
Вес 2.7 кг
Особенности
Допустимая температура окружающей среды до 40°C

Насосы Wilo имеют один из наиболее высоких показателей по КПД и экономичности использования электроэнергии.

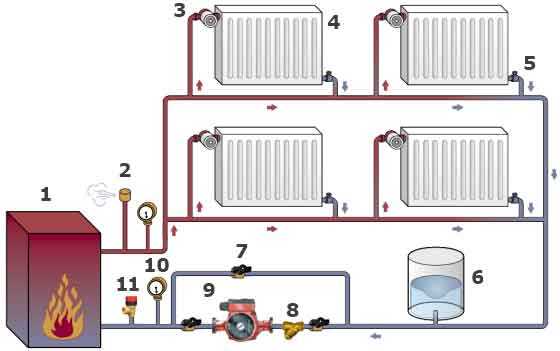

Способ установки циркуляционного насоса:

Врезка насоса через байпас, с возможным переходом на естественную циркуляцию

 Инструкция по монтажу и эксплуатации Wilo Star RS 25/6

teplokom.su

Насос Wilo Star-RS 25/6 с гайками

Циркуляционный насос Wilo Star-RS 25/6 с мокрым ротором и резьбовым соединением.

Предварительно задаваемые ступени частоты вращения для регулировки мощности

Применение:
Системы отопления, промышленные циркуляционные системы, системы подачи холодной воды и системы кондиционирования

Обозначение:
Star-RS - Стандартный насос (насос с резьбовым соединением)
25/ - Номинальный внутренний диаметр Rp
6 - Номинальная высота подачи [м] при расходе Q = 0 м3/ч

Особенности / преимущества Star-RS:
- Подходят для монтажа с горизонтальным расположением вала; Клеммная коробка в положении 3-6-9-12 часов
- Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки
- Простой и надежный монтаж благодаря практичным отливам под ключ на корпусе насосов.
- Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения; Быстрое подключение при помощи пружинных клемм

Режимы работы:
Переключение ступеней частоты вращения

Ручное управление:
Настройка ступеней частоты вращения (3 ступени)

Оснащение:
- Отлив под ключ на корпусе насоса
- Возможность двустороннего подвода кабеля
- Быстрое подключение при помощи пружинных клемм

- Устойчивый к токам блокировки мотор

Материалы:
Корпус насоса - Серый чугун (EN?GJL-200)
Рабочее колесо - Синтетический материал (PP - 40% GF)
Вал - Нержавеющая сталь (X40Cr13)
Подшипники - металлографит

Объем поставки:
- Насос
- Уплотнения
- Инструкция по монтажу и эксплуатации

Опции:
- Исполнение ...RG с корпусом из бронзы
- Исполнение ...-130 с небольшой габаритной длиной 130 мм

Принадлежности:
- Резьбовые соединения
- Компенсаторы
- Теплоизолирующие кожухи

Технические характеристики:
Тип - Wilo Star-RS 25/6 с гайками
Артикул - 4119787
Класс EEI - С
Допустимый диапазон температур от - -10° C до +110° C
Резьбовое соединение - Rp 1
Резьба - G 1?
Габаритная длина - 180 мм
Макс. рабочее давление 10 бар
Создоваемые помехи - EN 61000-6-3
Помехозащитность - EN 61000-6-2
Вид защиты - IP 44
Подключение к сети - 1~230 В, 50 Гц
Наминальная мощность Р2 - 38,0 / 21,0 / 11,0 W
Частота вращения N - 2480 / 2750 / 2840 об/мин

Потребляемая мощность P1 - 43 / 61 / 84 W
Потребление тока I - 0,20 / 0,28 / 0,36 A
Защита мотора - не требуется
Резьбовой ввод для кабеля PG - 1x11

Другое:
Вес - 3
Длина - 170 мм
Ширина - 190 мм
Высота - 100 мм
EAN/UPC код - 4048482005744

www.magazin-nasosov.ru

Насос WILO STAR-RS 25/6

Wilo Star‐RS 25/6

Насос Wilo Star‐RS 25/6

Циркуляционный насос с мокрым ротором и резьбовым соединением (накидные гайки с внутренней резьбой). Предварительно задаваемые ступени частоты вращения для регулировки мощности. Применяется для систем отопления, системы подачи холодной воды и системы кондиционирования.

Обозначение

Пример: Wilo‐Star‐RS 25/6
Star-RS Стандартный насос (насос с резьбовым соединением)
25/ Номинальный внутренний диаметр Rp
6 Номинальная высота подачи [м.] при расходе Q = 0 м
3
/ч.

Особенности насоса Wilo Star‐RS 25/6

  • Подходят для монтажа с горизонтальным расположением вала;
  • Клеммная коробка в положении 3-6-9-12 часов;
  • Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки;
  • Простой и надежный монтаж благодаря практичным отливам под ключ на корпусе насосов;
  • Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения;
  • Быстрое подключение при помощи пружинных клемм.

Технические характеристики насоса Star‐RS 25/6

  • Допустимый диапазон температур от -10° C до +110° C
  • Подключение к сети 1~230 В, 50 Гц.
  • Вид защиты IP 44
  • Резьбовое соединение Rp ½, Rp 1 или Rp 1¼
  • Макс. рабочее давление 10 бар

Режимы работы:

  • Переключение ступеней частоты вращения

Ручное управление:

  • Настройка ступеней частоты вращения (3 ступени)

Оснащение:

  • Отлив под ключ на корпусе насоса
  • Возможность двустороннего подвода кабеля
  • Быстрое подключение при помощи пружинных клемм
  • Устойчивый к токам блокировки мотор

Материалы:

  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металл-графит

Объем поставки:

  • Насос Wilo Star‐RS 25/6
  • Уплотнения
  • Инструкция по монтажу и эксплуатации

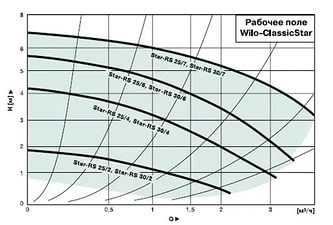

Рабочее поле Wilo Star‐RS 25/6

www.kasskad.ru

Циркуляционные насосы Wilo Star (Вило Стар): характеристики, модели

На чтение 6 мин.

Насосы немецкого производителя Wilo используются в системах отопления и водоснабжения. Компания выпускает множество моделей циркуляционных, погружных, глубинных насосов, насосных станций и прочего оборудования.

Оригинальные конструктивные решения и прекрасные технические характеристики изделий от этой фирмы принесли признание и популярность у потребителей во всем мире.

Отличительные особенности

При подключении насосов Wilo к отопительным системам, их конструкция позволяет значительно увеличить эффективность отопления за счет высокого КПД теплоотдачи.

Изучив заводское описание можно выяснить, что:

  • при монтаже водопровода возможно использование труб меньшего диаметра, что позволяет значительно сэкономить на материалах и энергоносителях для нагрева;
  • в нормальном рабочем режиме, насос расходует не более 250 Вт электроэнергии в сутки, поэтому очень выгоден для установки в домашних системах водоснабжения и отопления;
  • конструкция устройства надежна и долговечна даже при работе в тяжелых условиях и позволяет работать с высоким напором и любой температурой рабочей жидкости;
  • оригинальный механизм подключения к трубопроводу при помощи пружинистых клемм позволяет провести монтаж самостоятельно, без привлечения специалистов;
  • насосы имеют мокрый ротор, поэтому при работе практически не издают шума.

Циркуляционный насос Wilo на торговых площадях

Для использования в системах отопления существует несколько моделей, которые подбираются в зависимости от общей обогреваемой площади. Она может составлять от 200 до 1000 квадратных метров для одного устройства.

Основные показатели – мощность, высота напора, перекачиваемый объем жидкости за единицу времени, рекомендуемая площадь обогреваемого помещения – указываются производителем.

Достоинства в применении

Все материалы, которые используются при изготовлении насосов Wilo, надежны и прочны и не поддаются воздействию коррозии. Детали и узлы изготавливаются из чугуна, нержавеющей стали, металлографита, высокопрочных полимеров.

К достоинствам таких устройств можно отнести следующее:

  • отсутствуют тепловые потери, возникающие при испарении жидкости;
  • работа происходит полностью в автоматическом режиме, параметры которого отображаются на ЖК экранах;
  • имеется возможность ручной корректировки скорости вращения;
  • стабильная работа устройства и предотвращение выхода из строя обеспечивается многоступенчатой системой защиты от перепадов напряжения в стационарной сети;
  • все модели, даже самые мощные, имеют небольшие габаритные размеры, поэтому не требуют специально отведенного места для установки;
  • отсутствие шума при работе делает возможным установку насоса непосредственно в жилом помещении.

Циркуляционный насос Wilo в системе отопления

Модельный ряд

Количество различных насосов от Wilo внушительно. Все они являются качественным продуктом и какой из них наиболее подходит, следует решать по общим характеристикам отопительных или водопроводных систем.

Wilo TOP S

Насосы этой серии имеют мокрый ротор и подключаются к системам резьбовыми соединениями или через фланцы. Имеют несколько ступеней скорости вращения ротора. Могут применяться в водяных отопительных системах, системах кондиционирования воздуха, промышленных устройствах требующих циркуляции охладительной жидкости, закрытых системах водяного охлаждения.

Основные рабочие параметры определяются с помощью маркировки (названия). В виде пример:

  • Wilo TOP S 40 10 – имеет патрубки для включения в систему внутренним диаметром 40 мм, а высота напора составляет 10 метров;
  • Wilo TOP S 40 7 – патрубки диаметром 40 мм, высота напора 7 метров. Это основные параметры. Но к ним еще прилагается дополнительная информация, которую следует учитывать при планировании включения такого насоса в систему отопления. Рассчитан насос на работу с жидкостями при температуре окружающей среды от -20 до 1300 С. Пропускная способность – 17 куб. метров жидкости в течение часа. Мощность электродвигателя – 400 Вт.

Wilo Star RS 15 4

Циркуляционный насос Wilo Star RS 15 4 оснащен мокрым ротором и подключается к системе при помощи резьбового соединения.

Область применения – отопительные и циркуляционные системы на промышленных установках, подача холодной воды, кондиционирование

Обозначение rs говорит о том, что это стандартная модель с резьбовым подключением, цифра 15 указывает на размер в мм внутреннего диаметра патрубков с резьбой, цифра 4 говорит об высоте подачи в четыре метра.

Wilo Star RS 25 6

У насоса Wilo Star RS 25 6 характеристики следующие:

Wilo Star RS 25 8

Циркуляционный насос Wilo Star RS 25 8 в два раза мощнее предыдущей модели, и пропускная способность у него значительно больше, так же как и высота напора. Технические характеристики следующие:

  • работает при темперах от -10 до 1100 С;
  • пропускает через себя 5,8 куб. метров жидкости за час;
  • максимальный напор рабочего субстрата – 8 м;
  • мощность оборудования – 176 Вт.

Wilo Star RS 30 6

Установить насос Wilo Star RS 30 6, как и все модели серии RS, можно как горизонтально, так и вертикально. Имеет средние показатели по основным параметрам:

  • температурный рабочий диапазон от -10 до 1100 С;
  • максимальная пропускная способность составляет 3,9 куб. метров/час;
  • максимальный напор рабочего субстрата – 6 м;
  • мощность оборудования – 99 Вт.

Wilo Star RS 30 7

Обеспечивающие циркуляцию жидкости насосы Wilo Star RS 30 7 имеют электродвигатель мощностью 85 Вт, и способны прогонять 5 куб. метров жидкости за час. Максимально возможный напор составляет 7 метров. Температурный рабочий диапазон, расположение при установке и размер диаметра – такие же, как и у предыдущих моделей.

Wilo Star RS 30 8

Циркуляционный насос Wilo Star RS 30 8 отличается от своих собратьев серии rs только пропускной способностью, которая равна 6 куб.м/час, потребляемой мощностью в 139 Вт и высотой напора в 8 метров.

Подводя итоги, выделим общие особенности моедльного ряда Wilo star серии rs:

  1. Все насосы этой серии монтируются как в вертикальном так и в горизонтальном расположении рабочего вала.
  2. Три ступени задающие скорость вращения позволяют нормально пройти адаптацию к нагрузке.
  3. Несложный  и прочный монтаж при помощи специальных отливов на корпусе.
  4. Быстрое подключение к системе за счет наличия пружинных клемм.

Wilo Star 20 4

Wilo star z 20 4Циркуляционный насос Wilo star z 20 4 предназначен для перекачки питьевой воды, но используется и в системах горячего водоснабжения или отопления.

Корпус насоса выполнен из бронзы, в соответствии с Постановлением Trinkw V (о питьевой воде). Рабочее колесо из PPO (синтетического материала), а вал из оксидной керамики. Все эти материалы нейтральны и не влияют на качество поставляемой воды.

Насос позволяет поставлять питьевую воду, которую используют в производстве продуктов питания, со скоростью 3,5 куб.м/час и с напором в 4 метра.

Wilo Star-Z NOVA

Wilo Star Z Nova 20 4 имеет следующие особенности, на которые стоит обратить внимание заинтересованному потребителю:

  • синхронный электромотор с потребляемой мощностью 2-4,5 Вт, в зависимости от рабочего режима;
  • качество материалов, из которых изготовлено изделие, значительно увеличивает срок службы насоса;
  • работают с жесткой водой, содержащей известь и другие примеси;
  • в исполнении с индексом А – устанавливаются обратный и отсечной шаровой клапаны;
  • с индексом С – к клапанам добавлен таймер.

Как отличить оригинальный насос Wilo от подделки? (видео)

https://www.youtube.com/watch?v=j735DMvQt8E

nasosovnet.ru

Wilo STAR-RS 25/6 с гайками - 4119787

Циркуляционный насос Wilo STAR-RS25/6 с гайками стандартной серии с резьбовым соединением и мокрым ротором. Данный насос применяется для осуществления принудительной циркуляции жидкости (вода или раствор гликоля) в системах отопления, кондиционирования, охлаждения, напольного отопления, а также горячего водоснабжения в частных или многоквартирных домах.

Wilo STAR-RS25/6 с гайками оснащен мокрым ротором, это значит, что мотор постоянно омывается водой и одновременно охлаждается. Такая конструкция позволяет ощутимо снизить шумовые характеристики насоса и механическое трение ротора. Насос не нуждаются в техническом обслуживании, имеет возможность ручного трехступенчатого регулирования частоты вращения и устойчив к токам блокировки.

Технические характеристики циркуляционного насоса Wilo STAR-RS 25/6-180

Артикул4119787
Максимальный напор
6 м
Пропускная способность
3,5 м3/час
Потребляемая мощность99 Вт
Номинальная мощность
37 Вт
Диаметр разъема соединенияG 1 1/2"
Габаритная длина
180 мм
НапряжениеAC 230 В
Частота сети50...60 Гц ±6 %
Диапазон оборотов100-2200 1/min
Регулирование числа оборотов
3 ступенчатое
Диапазон температур-10 °C до +110 °C
Рабочее давлениеmax. 10 bar
Допустимые перекачиваемые среды
Вода, водогликолевая смесь (max. до 1:1)
Температура окружающей среды+40 °C max. допустимая
Вид защитыIP 44
Класс изоляцииF
Материал корпусаEN-GJL-200
Материал рабочего колеса
полипропилен
Материал валанержавеющая сталь X40Cr13

Получить дополнительную информацию по наличию и сделать заказ на циркуляционный насос Wilo Star-RS 25/6 с гайками Вы можете по тел.: (495) 921-65-00 и электронной почте: [email protected]

www.altermo.ru

Насос циркуляционный Wilo Star-RS 25/6

Описание

Компактный циркуляционный насос с резьбовым соединением для любых систем отопления (в том числе теплого пола) и кондиционирования. Разработан специально для частных домов и коттеджей. Очень низкий уровень шума при работе благодаря технологии <мокрый ротор>. В корпусе насоса имеется бронзовый фильтр, который защищает ротор от попадания включений. Насос имеет ручную трехступенчатую регулировку частоты вращения для оптимальной работы насоса и экономии электроэнергии. На корпус насоса нанесено специальное коррозионно-устойчивое покрытие. Простой и надежный монтаж обеспечивают практичные отливы под ключ на корпусе насосов. Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения; быстрое подключение при помощи пружинных клемм. Насос Star-RS обладает высокой степенью надежности.
Гарантия производителя 3 года.
Тип
Циркуляционный насос с мокрым ротором и резьбовым соединением. Предварительно задаваемые ступени частоты вращения для регулировки мощности
Применение
Системы отопления, промышленные циркуляционные системы, системы подачи холодной воды и системы кондиционирования
Обозначение
Пример: Wilo-Star-RS 25/4Star-RS Стандартный насос (насос с резьбовым соединением)
25/ Номинальный внутренний диаметр Rp
4 Номинальный напор [м] при подаче
Q = 0 м3/ч
Особенности/преимущества продукции
* Подходит для монтажа в любом положении с горизонтальным валом; клеммная коробка в положении 3-6-9-12 часов
* Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки
* Простой и надежный монтаж благодаря практичным отливам под ключ на корпусе насосов
* Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения; быстрое подключение при помощи пружинных клемм
Технические характеристики
* Допустимый диапазон температур от -10° C до +110° C
* Подключение к сети 1~230 В, 50 Гц
* Вид защиты IP 44
* Резьбовое соединение Rp?, Rp 1 или Rp 1?
* Макс. рабочее давление 10 бар
Режимы работы
* Переключение ступеней частоты вращения
Ручное управление
* Настройка ступеней частоты вращения (3 ступени)
Оснащение
* Отлив под ключ на корпусе насоса
* Возможность двустороннего подвода кабеля
* Быстрое подключение при помощи пружинных клемм
* Устойчивый к токам блокировки электродвигатель
Материалы
* Корпус насоса: Серый чугун
* Рабочее колесо: Синтетический материал
* Вал: Нержавеющая сталь
* Подшипники: металлографит
Комплект поставки
* Насос
* Уплотнения
* Инструкция по монтажу и эксплуатации
Опции
* Исполнение ...RG с корпусом из бронзы
* Исполнение ...-130 с небольшой габаритной длиной 130 мм
Принадлежности
* Резьбовые соединения
* Компенсаторы
* Теплоизолирующие кожухи

uniterm.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
