Технические характеристики – циркуляционный насос для систем отопления Grundfos UPS 25-80

Циркуляционные насосы

Характеристики циркуляционный насос для систем отопления Grundfos UPS 25-80

Арт. X1694616

• -2 310 ₽

Арт. X1694616

Характеристики

Производитель
Частота, Гц	50
Высокий напор	Нет
Для повышения давления	Нет
Частотное регулирование	с частотным регулированием

Все характеристики

• -2 310 ₽

С этим товаром смотрят

Ключ трубный рычажный 330х25 мм Сибртех 15736 с изогнутыми губками

Муфта Fusitek НР 32Х1 (FT04308)

Уголок Fusitek FT01703 (90°, 32 мм)

126 ₽

140 ₽

Отвертка шлицевая Stanley Cushion Grip 064924 (3×75 мм)

Нет в наличии

Угловая шлифмашина Makita 9558HN + набор кругов Маkita D-25373 (9558HNX7)

Смотреть

Описание Характеристики и комплектация Документы Рейтинги и отзывы Где купить

• Производитель
  Частота, Гц	50
  Высокий напор	Нет
  Для повышения давления	Нет
  Частотное регулирование	с частотным регулированием
  Эжектор	Нет
  Самовсасывающий	Нет
  Напряжение сети, В	220
  Габариты, мм	204x201x203
  Трубное соединение, дюйм	внешняя G1 1/2
  Вес, кг	4. 4
  Возможность регулировки	Нет
  Тип ротора	мокрый
  Класс изоляции	F
  Монтажная длина, мм	180
  Соединитель в комплекте	нет
  Класс защиты	IP 42
  Материал рабочего колеса	композит
  Производительность, л/мин	125.25
  Мощность, Вт	165
  Вид насоса	циркуляционный
  Высота подъема, м	8
  Защита от сухого хода	нет
  Назначение по воде	чистая
  Для горячей воды	Да
  Макс. давление, атм	10
  Защита от перегрева	Нет
  Конструкция	центробежный
  Материал корпуса	чугун
  Применение насоса	для специализированных работ
  Мин. допустимая температура жидкости, °С	-25
  Макс. допустимая температура жидкости, °С	110
  Страна производства	Сербия
  Родина бренда	Дания

  Нашли неточность в описании?

  В комплекте

  	1 шт.
  	2 шт.
  Инструкция	1 шт.
  Упаковка	1 шт.

Подбор циркуляционного насоса: основные виды, правила выбора

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись. Лучшее решение – подбор циркуляционного насоса и монтаж агрегата в отопительный контур.

Предлагаем разобраться, какие задачи выполняет помпа в системе отопления, как устроен и работает прибор. Мы описали особенности эксплуатации разных видов насосов и обозначили основные критерии грамотного выбора. Приведенная информация поможет подобрать подходящую модель циркуляционной помпы и не разочароваться в покупке.

Содержание статьи:

• Зачем в системе теплоснабжения нужен насос?
• Конструкция и принцип работы насоса
• Виды и преимущества циркуляционных помп
• Как правильно выбрать насосное оборудование?
• Выводы и полезное видео по теме

Зачем в системе теплоснабжения нужен насос?

Циркуляционные насосы — гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

• с целью повысить энергоэффективность котельного оборудования;
• в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
• при отсутствии вмонтированного насосного агрегата в теплогенераторе;
• для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
• чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

При это условие не всегда выполнимо — в результате отопительное оборудование не нагревается или нагревается неравномерно.

Галерея изображений

Фото из

Циркуляционный насос приводит в движение и поддерживает перемещение теплоносителя по отопительному контуру. Установка прибора лишает систему водяного обогрева недостатков, характерных для гравитационных систем. С ним значительно увеличивается скорость достижения комфортной температуры в помещении

Применение циркуляционного насоса в отоплении позволяет нагретой воде с легкостью преодолевать сопротивление. Потому систему можно собрать из более узких труб, чем в гравитационном варианте

Есть схемы, которые без циркуляционных насосов не могли бы вообще работать или действовали крайне неэффективно. К ним относятся радиаторные типы с нижним подключением и водяные теплые полы

Установка циркуляционного насоса позволяет значительно увеличить протяженность трубопровода. Для сравнения, в схемах с естественным движением его длина по горизонтали не должна превышать 30 м

Теплотехники рекомендуют устанавливать в отопительные системы два циркуляционных насоса. Один из них рабочий, второй – резервный на случай поломки

Единственный минус циркуляционного насоса – необходимость подключать его к электроснабжению. В случае обрыва подачи тока он перестанет работать, а теплоноситель двигаться по трубам к приборам

С монтажом циркуляционного насоса энергозатраты владельцев дома не сильно увеличатся, в зависимости от собственной мощности прибор потребляет от 60 до 100 Вт

Если в системе отопления несколько колец, циркуляционный насос устанавливается на каждое из них. Рекомендовано ставить собственный прибор на каждую петлю коллекторного отопления и отдельный змеевик теплого пола

Циркуляционный насос в системе отопления

Использование в конструкции узких труб

Циркуляционные насосы в коллекторной схеме

Установка прибора в отопительный трубопровод

Применение резервного насоса

Подключение энергозависимого прибора

Оборудование с низким энергопотреблением

Система отопления с несколькими кольцами

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

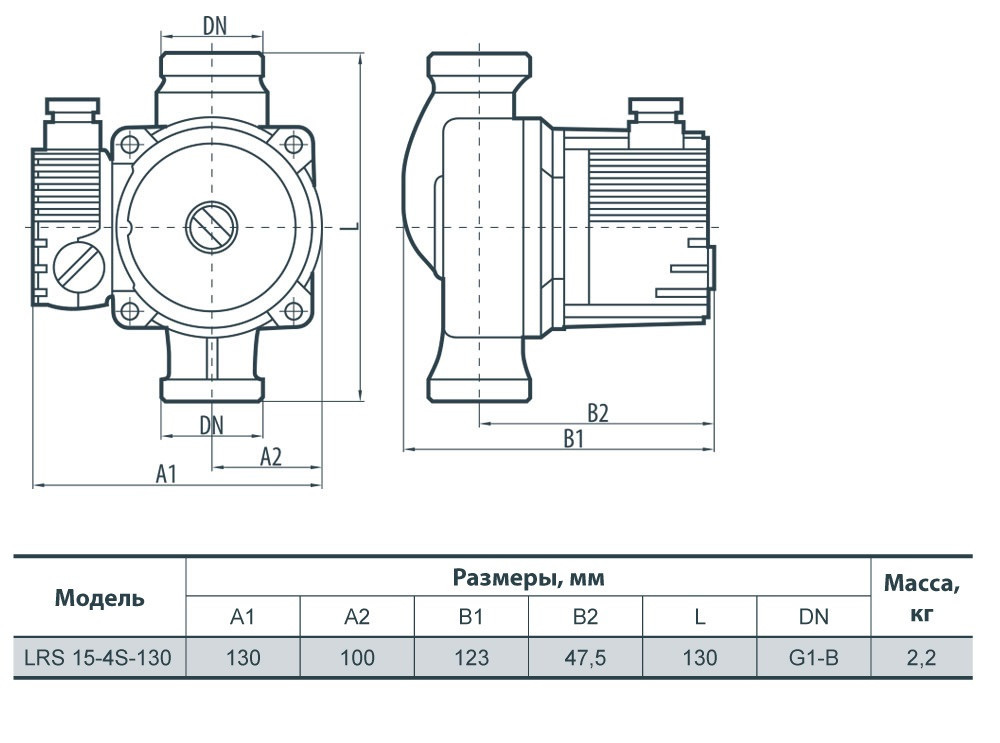

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.

Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

Если судить по интенсивности продаж, наиболее популярными на отечественном рынке являются приборы от следующих производителей:

Галерея изображений

Фото из

Отечественный потребитель, обустраивающий собственную отопительную систему, зачастую отдает предпочтение продукции от известных производителей. Качество и надежность датской продукции марки Grundfos – основа их популярности

Порадуют безупречной и долгосрочной работой насосы для отопления и горячей воды с логотипом Wilo. Немецкий производитель сумел понизить энергопотребление без потерь в производительности и параметрах напора

Веским плюсом итальянских циркуляционных насосов DAB является новаторская электронная регулировка, позволяющая экономно расходовать электропитание и рабочий ресурс прибора

Активным спросом пользуются циркуляционные насосы российского производства от Джилекс. Их отличает хорошая сборка, отсутствие проблем при эксплуатации, доступная цена. К тому же с ремонтом и заменой не бывает затруднений

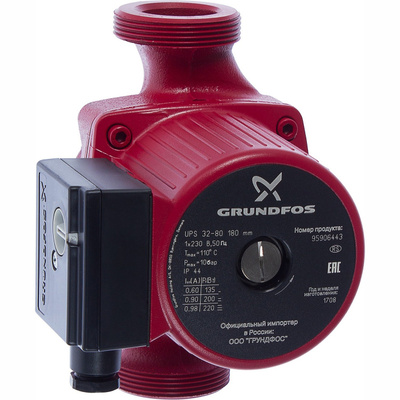

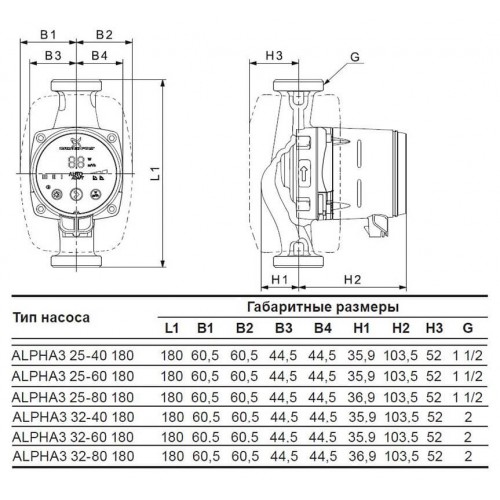

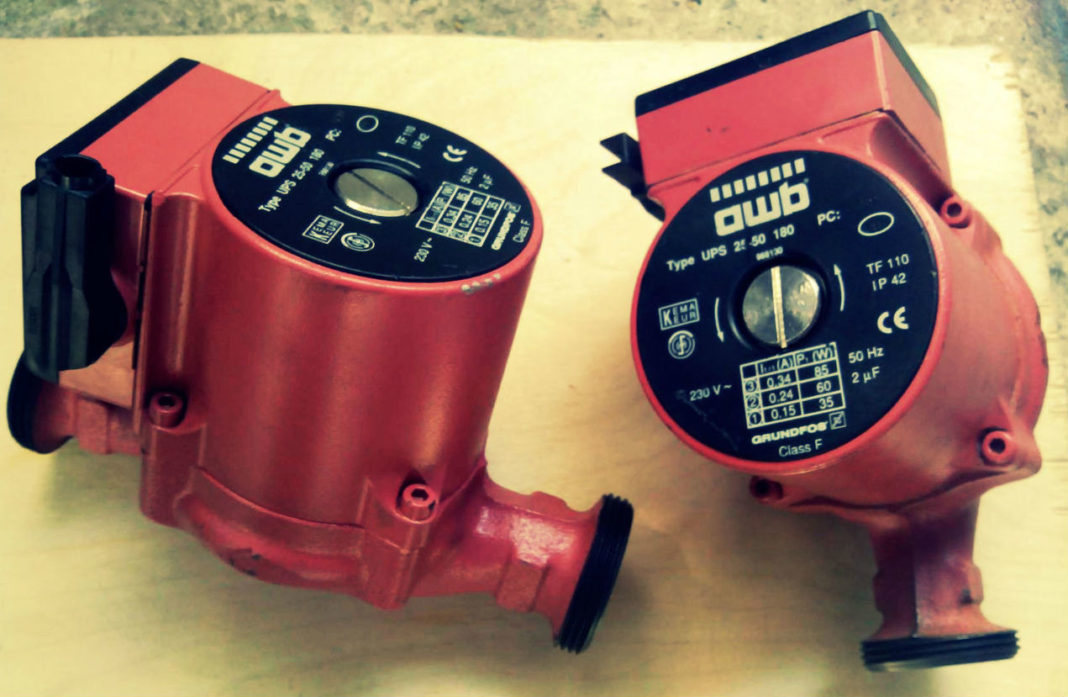

Циркуляционное устройство марки Grundfos

Линейка оборудования с логотипом Wilo

Приборы для систем отопления от DAB

Циркуляционный насос компании Джилекс

Виды и преимущества циркуляционных помп

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Галерея изображений

Фото из

Любую гравитационную систему можно переделать в циркуляционную посредством установки циркуляционного насоса. Однако из-за разницы в диаметре труб закладывать вариант сборки лучше на стадии проектирования дома, ведь для широких труб потребуется более мощный прибор

Допускается использование циркуляционного насоса в открытых отопительных системах, однако в большинстве случаев в трубопровод вместе с насосом монтируют закрытый расширительный бак

В закрытых циркуляционных схемах обязательно применяются устройства для отвода воздуха. Это автоматические воздухоотводчики. На фото их три штуки: на гидрострелке, компенсационном колене отопительного кольца и рядом с насосом

При установке насоса в систему отопления обязательно производится врезка предохранительного клапана, который сбрасывает избыток нагретого теплоносителя, чем защищает оборудование и предупреждает аварии. Располагают его на подаче как можно ближе к котлу

Вариант сборки закрытой отопительной системы

Вакуумный расширительный бачок – экспанзомат

Устройства для отвода воздуха

Предохранительный клапан для сброса избытка давления

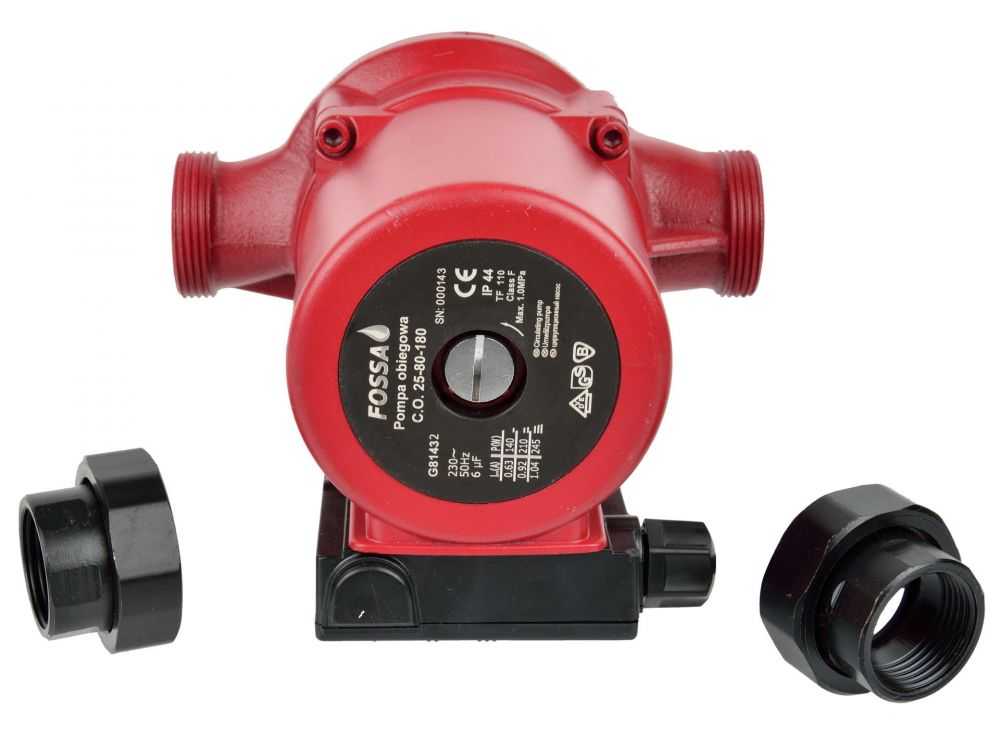

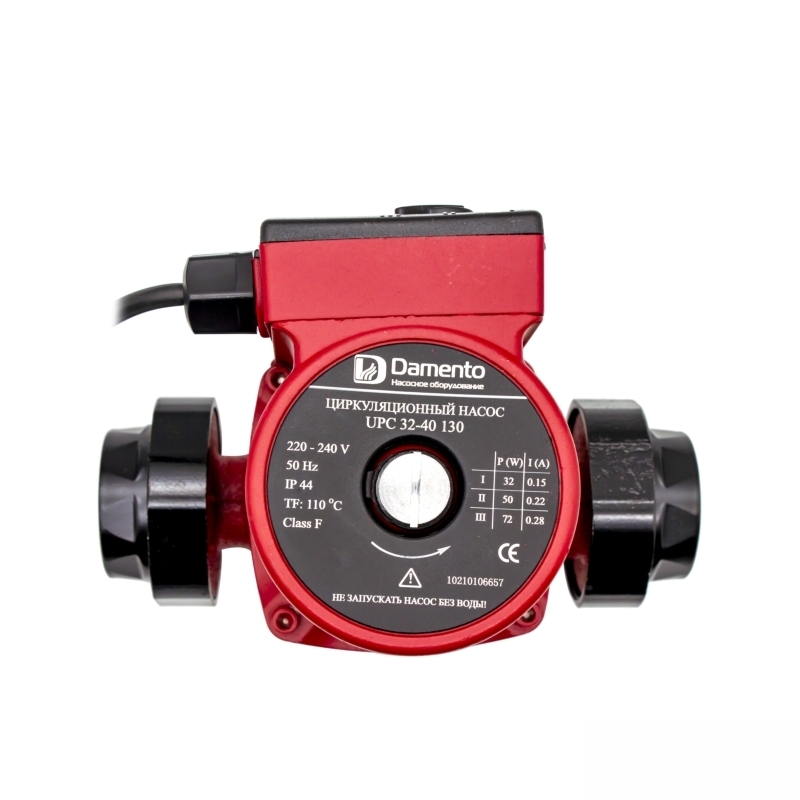

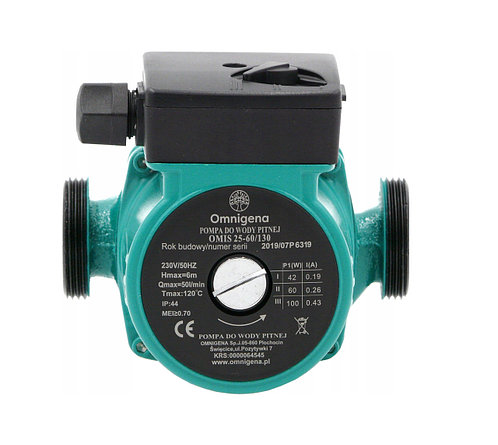

Насосы «мокрого» типа.  Ротор и крыльчатка таких помп находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель (+)

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

• низкий уровень создаваемого шума;
• небольшие габаритные размеры и маленький вес;
• минимальное потребление электричества;
• простая настройка параметров, техобслуживание и ремонт;
• длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Галерея изображений

Фото из

Циркуляционные насосы, выполненные по технологии “мокрой” смазки подшипников, допускается устанавливать как на подаче, так и на трубе обратки. Для его конструктивных частей нет угрозы ни в том, ни в другом случае

С точки зрения нагрузки на циркуляционный насос любое место в контуре для него приемлемо. Однако считается, что на подаче гидростатическое давление в системе все же несколько меньше

Относительно расширительного бачка насос располагают так, чтобы на участке всасывания напор был несколько выше, чем в целом в системе. Проще всего для этого расширитель установить выше насоса

Сборка циркуляционных обогревающих систем собирается по закрытому принципу. Для обеспечения работы герметичной системы нужна группа безопасности, включающая предохранительный клапан, воздухоотводчик и манометр для контроля напора

Расположение циркуляционных насосов в схеме отопления

Установка прибора на подающем трубопроводе

Размещение относительно расширительного бачка

Обязательное использование группы безопасности

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах (+)

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

• моноблочные;
• консольные;
• «In-line».

Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

• высокая производительность;
• энергоэффективность;
• невысокие требования к качеству энергоносителя — перекачиваемая жидкость может содержать нейтральные примеси;
• простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

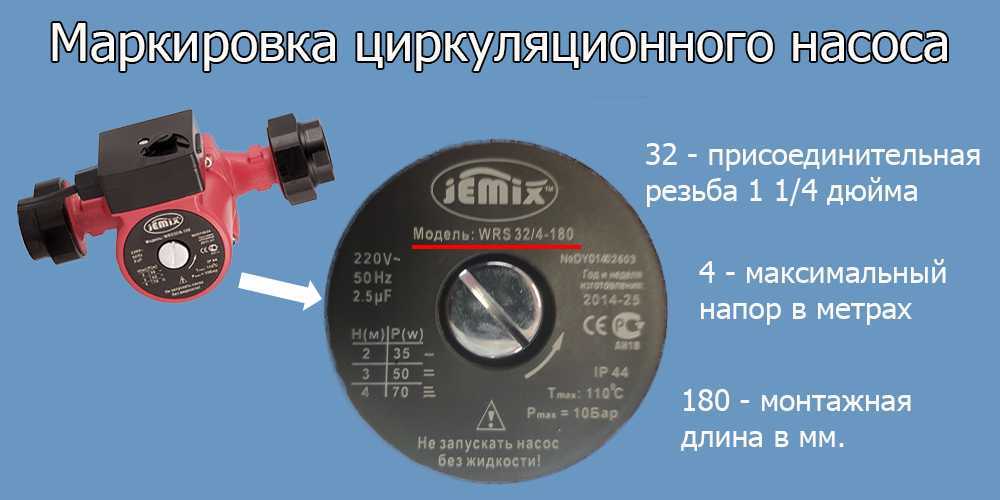

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Галерея изображений

Фото из

Выбор циркуляционного насоса для системы отопления опирается на нормативные требования. Для нормального обогрева и бесшумного движения воды по контуру теплоноситель должен перемещаться со скоростью не больше 1,5 м/сек

Технические данные, полученные опытным путем, подтверждают, что на 10 м длины труб должно быть по 0,6 м напора насоса. Т.е. для трубопровода протяженностью 50 м нужен прибор, создающий напор не меньше 3,0 м

Так как циркуляционный насос должен обеспечивать беспрепятственную подачу теплоносителя в приборы отопления, то есть зависимость между радиаторами и подачей, которую развивает насос. Если суммарная мощность батарей составляет 7 кВт, то нагнетать насос должен 7 л/мин

В выборе циркуляционного насоса очень важно учесть мощность котла, вместе с которым он будет работать в системе. На каждый кВт агрегата нужно распределить 1 л/мин протекающего теплоносителя. Т.е. для отопительного оборудования мощностью 25 кВт нужно купить насос, обеспечивающий расход как минимум в 2,5 л/мин

Отопление с пятью циркуляционными насосами

Подбор оборудования по длине трубопровода

Взаимосвязь мощности радиаторов и насоса

Подбор насоса по мощности котла

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании .

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

• плавная регулировка;
• контроль скоростей;
• автоматический режим работы;
• встроенный информативный дисплей.

Самые простые  – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Выводы и полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения.

Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.

Подыскиваете циркуляционный насос для системы теплоснабжения? Или есть опыт эксплуатации таких установок? Пожалуйста, делитесь с читателями вашим опытом, задавайте вопросы и участвуйте в обсуждениях. Форма для комментариев расположена ниже.

Как подобрать циркуляционный насос?

Перейти к содержимому

Предыдущий Следующий

Как подобрать циркуляционный насос?

Установить циркуляционный насос на систему горячего водоснабжения несложно, но вы должны знать, как правильно подобрать размер насоса. Приобретение самого большого насоса может быть неправильным решением, если у вас небольшая система горячего водоснабжения, но слишком маленький насос может вызвать много проблем с получением горячей воды из вашей системы.

Циркуляционные насосы хорошо работают с солнечными панелями или с другими видами экологически чистого отопления, поэтому, если у вас есть какая-либо система горячего водоснабжения, установка одного из них может помочь ей функционировать как обычная система горячего водоснабжения. Прежде чем купить циркуляционный насос, вам нужно определить размер насоса, который вам нужен, чтобы соответствовать типу вашего нагревателя.

Шаг 1. Рассчитайте свои потребности

Первое, что вам нужно будет учесть, это то, какую нагрузку вы будете оказывать на циркуляционный насос. Большая семья будет запускать помпу чаще, чем пара или один человек. Лучший способ определить, как часто вы будете пользоваться насосом, — это подсчитать количество раз, когда горячая вода использовалась в течение одного дня. Каждый раз, когда резервуар требуется для распределения воды, насос будет работать. Это даст вам хороший расчет того, насколько большим должен быть ваш насос.

Этап 2. Проверка давления на утечку воздуха

Прежде чем приступать к установке насоса, необходимо проверить дом на предмет утечки воздуха. За небольшую плату это может сделать профессионал, и лучше всего это сделать у эксперта, чтобы вы получили точный результат. Запишите результаты этого теста и включите их в расчет потребности, который вы выполнили. Количество утечек воздуха, которое вы получаете, будет ограничивать количество горячей воды, которая достигает ваших кранов, поэтому вы должны добавить это количество к вашему общему использованию, чтобы получить точное отражение того, сколько горячей воды вы используете.

Шаг 3. Проведите измерения

Измерьте площадь рядом с резервуаром. Измерьте диаметр труб, которые будут соединять ваш резервуар с насосом, а также рассчитайте количество воды, которое будет проходить к насосу в любой момент времени. Сделайте это, удалив часть трубы, где вы установите насос, и пропустите через трубу горячую воду. Измерьте в течение минуты.

Этап 4. Рассчитайте свои потребности

Циркуляционные насосы должны быть рассчитаны на примерно 60 процентов отопительной нагрузки, рассчитанной вами, включая потребности в воде, утечки и давление. Установка насоса для управления такой нагрузкой должна дать вам 90-95 процентов потребности в горячей воде для вашего дома. Отнесите эти измерения вашему поставщику насоса, и это должно позволить ему рассчитать правильную мощность для нужд вашего двигателя.

• ГЭК бытовой

• ГЭК бытовой


Высокоэффективные циркуляционные насосы, предназначенные для систем отопления. Применяется в качестве универсального апгрейда и сменного насоса. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения.

---

Flow max
Head max
Liquid temperature
Pressure max

3.7 m ³ /h
7m
2.. 110°C
10 bar

VIEW

• HET Domestic

• HET Бытовой


Высокоэффективные циркуляционные насосы. Насос оснащен функцией AUTO, которая автоматически настраивает насос в соответствии с требованиями системы для обеспечения оптимального комфорта и минимального энергопотребления, а также простоты ввода в эксплуатацию.

---

Flow max
Head max
Liquid temperature
Pressure max

3.7 m ³ /h
7m
2.. 110°C
10 bar

VIEW

• HEC ​​Commercial

• HEC Commercial


Высокоэффективный циркуляционный насос для коммерческих зданий. Интуитивно понятный пользовательский интерфейс, особенно подходящий для замены старых циркуляционных насосов. Режим ECO автоматически регулирует насос в соответствии с потребностью в нагреве.

---

Flow max
Head max
Liquid temperature
Pressure max

10.8 m ³ /h
10m
2.. 110°C
10 bar

VIEW

• HE Domestic PWM

• HE Внутренний PWM


Высокоэффективные циркуляционные насосы компактной конструкции, подходящие для всех применений HVAC, от котлов и тепловых насосов до систем тепловых интерфейсов (HIU). Он управляется всеми основными функциями, а также функцией PWM для дистанционного управления.

---

Flow max
Head max
Liquid temperature
Pressure max

4.0 m ³ /h
8m
2.. 110°C
10 bar

VIEW

• Gas Boiler Pump

• Насос газового котла


Циркуляционные насосы OEM подходят для настенных газовых котлов мировых брендов, таких как Vaillant, Viessmann, Bosch, Italtherm. Благодаря отличной совместимости, это лучший выбор для замены старого циркуляционного насоса в газовых котлах. Также доступен высокоэффективный тип.

---

Flow max
Head max
Liquid temperature
Pressure max

2.3 m ³ /h
7m
2.. 95°C
3 bar

VIEW

• LE Domestic

• LE Бытовые


Предназначены для систем отопления, горячего водоснабжения, охлаждения и кондиционирования воздуха. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения. Надежный и не требующий обслуживания. Нет шума.

---

Макс. расход
Макс. напор
Температура жидкости
Макс. давление

9,6 м ³ /ч
15 м
2.. 110°C
10 бар

ВИД пластпамп2021-07-07T07:54:17+00:00

Перейти к началу

Как определить размер циркуляционных насосов

Опубликовано: 18 июня 2014 г. – Дэн Холохан

Категории: Горячая вода

В 1970 году я пошел работать к представителю производителя на острове Лонг и влюбился в гидронику. Мы продали Bell & Gossett, и однажды один из старейших продавцов отвел меня в сторону и рассказал о мраморе.

«Когда вы измеряете циркуляционные насосы или даже когда вы просто смотрите на работу с горячей водой, — сказал он, — вы должны представить, что вы находитесь внутри трубы, перекатываясь от одного конца к другому, как шарик. .” Я кивнул и улыбнулся. Это было то, что я мог видеть в моем воображении. «И всякий раз, когда вы доберетесь до мишени, — продолжил он, — просто спросите себя, куда бы вы пошли, если бы вы были шариком».

“Как я узнаю, какой путь правильный?” Я попросил.

“Вы почувствуете это”, сказал он.

Он дал мне суть того, что инженеры называют дельта-P, или перепадом давления, и мне понравился его способ, потому что я действительно мог его почувствовать.

Он также показал мне, как использовать Bell & Gossett System Syzer, и этот инструмент в конечном итоге стал моей картой отопления American Express. Без него я бы не вышел из дома. Старший продавец также показал мне, как определить размеры циркуляционных насосов, руководствуясь здравым смыслом, и мне это тоже понравилось.

Тогда они заставили меня работать внутри. Я был одним из парней на телефонах. Каждый день я принимал около сотни звонков, и многие из них были такими:

“Привет, это Дэн.”

“Да, слушай. Я получил этот насос, и он не работает. Я должен получить новый, и он мне нужен в спешке.”

“Что вы можете рассказать мне о насосе?”

“Он красный.”

“Угу, а что еще ты можешь мне сказать?”

“Он сломался.”

Итак, мы возьмем это оттуда. Я бы постарался вытянуть больше информации из парня. Что было на табличке? О, таблички не было? Как насчет мотора? Может ли он получить рейтинг лошадиных сил? Это тоже нельзя читать, а? Хорошо, а как насчет размера фланца? Или длина циркулятора от одного конца до другого? А осевая линия между фланцами?

Часто я мог просмотреть старые каталоги B&G и найти то, что, по моему мнению, могло бы подойти для этой работы, но это делало большое предположение, что циркулятор, который был там сейчас, был подходящего размера для этой работы. , и это большое предположение. В конце концов, циркулятор был сломан, и, возможно, причина его поломки заключалась в том, что он был неподходящего размера.

Так что я бы подумал об этом шарике. Куда бы я пошел, если бы катился по трубе? Мне нравилось думать, что мой шарик достаточно велик, чтобы касаться внутренних стенок трубы. Достаточно большой, чтобы чувствовать трение, когда его стороны терлись о внутреннюю часть труб. Потери на трение. Дельта-П.

А еще расход надо учитывать, конечно. К этому времени я знал, что тепло движется в потоке, как пассажир в поезде, и чем сильнее поток, тем больше может быть тепла. Вы можете увидеть все это в этом прекрасном простом инструменте System Syzer. Покойный великий Гил Карлсон изобрел

System Syzer . На ней он показал обычно применяемые максимальные скорости потока для медных и железных труб разного диаметра. Конечно, вы можете спроектировать потоки, выходящие за эти пределы, но в большинстве случаев вы, вероятно, столкнетесь с чрезмерным перепадом давления и шумом скорости. Однако если бы вы оставались в пределах границ Гила, вы были бы в безопасности.

Например, колесо Гила посоветовало мне не двигаться со скоростью более 4 галлонов в минуту по 3/4-дюймовой трубе. Тот же предел, кстати, имеют и производители плинтусных конвекторов. Этого достаточно для меня. Если бы мне нужно было более 4 галлонов в минуту, я бы перешел на 1-дюймовую трубу, которая может выдерживать до 8 галлонов в минуту.

Когда мне звонил подрядчик и рассказывал о сломанном красном циркуляционном насосе, а другой информации у него не было, я спрашивал его, какого диаметра труба обслуживает циркуляционный насос. Я полагаю, что циркуляционный насос не должен пытаться качать больше, чем может выдержать эта труба. Вот ограничения, которые я бы использовал:

• 1/2-дюймовая труба подходит для 1 1/2 гал/мин
• 3/4-дюймовая труба подходит для 4 галлонов в минуту
• 1-дюймовая труба подходит для 8 галлонов в минуту
• 1-1/4-дюймовая труба подходит для 14 галлонов в минуту
• 1-1/2-дюймовая труба подходит для 22 галлонов в минуту
2-дюймовая труба
• подходит для 45 галлонов в минуту.

И так далее. Если бы он мог сказать мне размер трубы, я бы сказал ему скорость потока. Был ли я слишком большим? Нет, я рассчитывал на максимальный поток, который можно пройти через эту трубу без проблем.

Неужели работа так сильно нуждалась? Не могу сказать точно, но я подумал, что если бы я был первоначальным инженером-конструктором, я бы выбрал именно такой размер трубы. Я бы использовал самую маленькую возможную трубу, чтобы получить максимальный необходимый поток, наряду с максимальной экономией для владельца здания. Если для работы требовалось 45 галлонов в минуту, зачем мне использовать магистраль больше 2 дюймов?

Расчет напора насоса

Но напор насоса – это другое дело. Я узнал, что, хотя я должен рассчитать свой общий расход в соответствии с потребностями всех контуров, которые будет обслуживать циркуляционный насос, мне нужно будет основывать напор насоса только на том, что увидит поток, проходя через контур с самым высоким перепадом давления. . Если бы мой циркуляционный насос обслуживал двухтрубную систему прямого возврата с пятью контурами, ему пришлось бы беспокоиться только о наихудшем сценарии, который обычно был бы самым длинным из пяти контуров.

Прямой возврат похож на лестницу. На рисунке левая сторона лестницы – это подача; правая сторона – это возврат, а ступени – это цепи. Если я поставлю циркулятор с достаточным напором, чтобы подняться по левой стороне, пройти через самую высокую ступеньку лестницы и спуститься обратно по правой стороне, то у циркулятора не будет никаких проблем с тем, чтобы течь по нижним ступенькам, пока он находится на Это.

Это все равно, что сказать, что если вы можете выпить пять бутылок пива, не упав, то вы также сможете выпить меньше пяти бутылок пива, не упав. Эта аналогия работает для вас? Хороший.

Итак, как только мы определили потребности циркуляционного насоса в потоке (исходя из размера трубы, которую он обслуживал), я спросил у подрядчика, какой у него самый длинный контур. Тогда я бы позволил 6 футов напора насоса на каждые 100 футов длины в этом контуре. Опять же, это из System Syzer Гила. Когда вы используете максимальный обычно используемый гидравлический поток через трубу любого заданного размера, потеря напора будет составлять 4 фута на 100 футов. К этому мы должны добавить 50 процентов, чтобы учесть фитинги, клапаны и другие компоненты, которые создают больше потерь на трение, чем прямая труба. Если я добавлю 50 процентов к 4 футам на 100 футов, я получу 6 футов на 100 футов. Легкий.

Подрядчик сообщал мне длину самого длинного контура (с наибольшим перепадом давления), и это давало мне две вещи, которые мне нужны для определения размера циркуляционного насоса по телефону: расход и напор. Если бы он не знал самую длинную цепь, потому что все трубы были спрятаны за стенами и потолками, я бы попросил его выйти на улицу и измерить длину, ширину и высоту здания. Затем я представлял себе самую длинную трубу, которую я мог проложить в этом здании.

Я шел из левого угла здания в дальний конец, затем наверх, через верх на другую сторону, вниз по той стороне, обратно в правый угол здания, и наконец, туда, где я стоял. Я бы основывал свой напор насоса на этом наихудшем случае, а затем выбирал бы его из кривых насоса в каталоге производителя.
