Циркуляционный насос для систем отопления
Содержание:
Назначение циркуляционного насоса
Виды насосов
Критерии выбора насоса
Монтаж циркуляционного насоса
О неисправностях насоса
Резюме

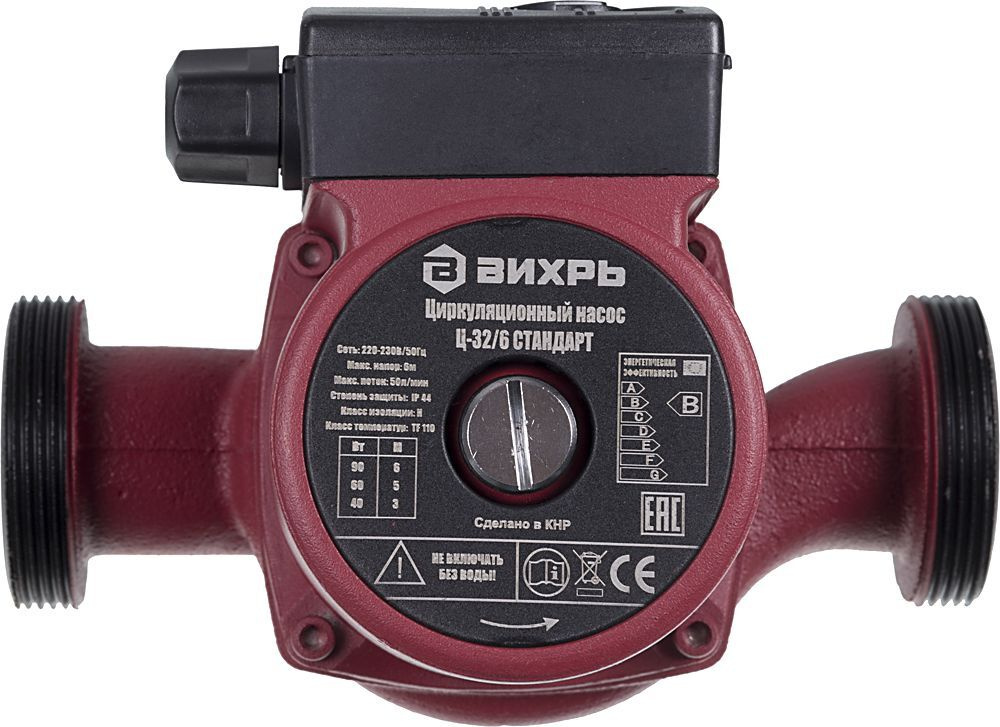

Циркуляционный насос – один из главных элементов отопительной системы и горячего водоснабжения. Главная функция этого устройства состоит в обеспечении принудительного движения жидкой среды по определенному замкнутому контуру (циркуляция). Благодаря действию насоса обеспечивается более быстрое перемещение теплоносителя в системе.
Назначение циркуляционного насоса
Под циркуляционным насосом понимается устройство, предназначенное для принудительной циркуляции теплоносителя в системе отопления. В системах отопления, основанных на естественной циркуляции воды, он не применяется. Но практика показывает, что врезка циркуляционного насоса в обычную систему, приводит к экономии газа примерно на 20-30%
Чем объясняется такая экономия? Дело в том, что когда теплоноситель принудительно циркулирует в системе, он быстрее возвращается в котел. При этом его температура остается немного выше, чем обычно. Поэтому его легче нагреть снова, то есть на это расходуется меньше энергии, после чего он снова поступает в систему.В связи с этим, наиболее востребованными в наше время, являются системы отопления, основанные на насосной циркуляции теплоносителя. Эта востребованность обусловлена достоинствами использования указанного оборудования.
К главным преимуществам таких систем, можно отнести:
– быстрый прогрев системы. Благодаря циркуляционному насосу вся система «разгоняется» на считанные минуты. В результате этого жилые помещения прогреваются быстро. Обычные системы с естественной циркуляцией теплоносителя отличаются тем, что на прогрев помещений им требуется значительно больше времени;
– КПД системы характеризуется более высоким показателем
– система работает надежно.
Благодаря надежности и простоте эксплуатации циркуляционных насосов, система отопления работает также безотказно;– нетребовательность. Данное преимущество обеспечивает независимость системы отопления от различных дефектов в вашей отопительной системе: наличие обратных уклонов, зауженных участков и так далее.
Виды насосов
Существует много разновидностей насосов, используемых для циркуляции жидкостей. По конструктивному решению эти агрегаты напоминают дренажные устройства. Их корпуса изготавливаются из нержавеющего металла. Ротор и вал (на нем устанавливается крыльчатка) – чаще всего выполняются из керамики. Вращение ротора осуществляется с помощью электродвигателя. Вода, поступившая в насос циркуляционный, с одной стороны, нагнетается в трубопровод, расположенный с другой стороны. Теплоноситель движется по системе благодаря центробежной силе.
Насосы циркуляционные, по принципу работы, можно разделять на два подвида: «мокрые» и «сухие».

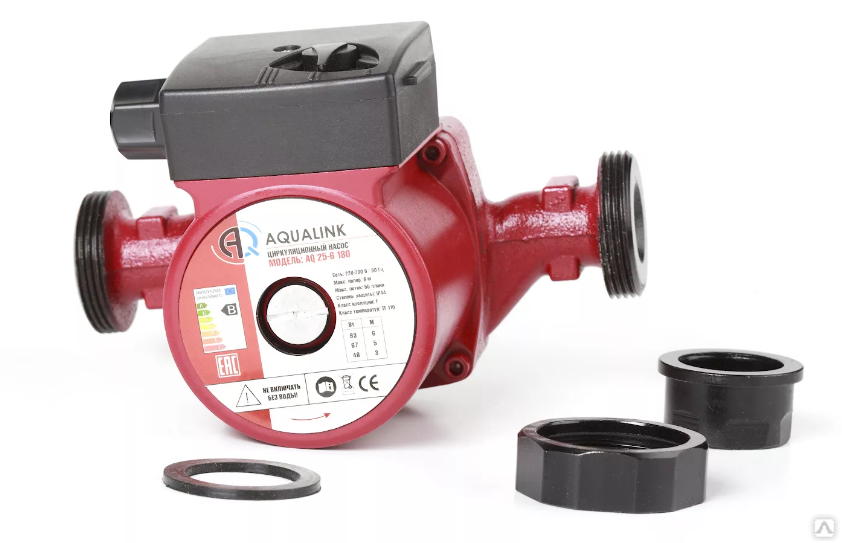

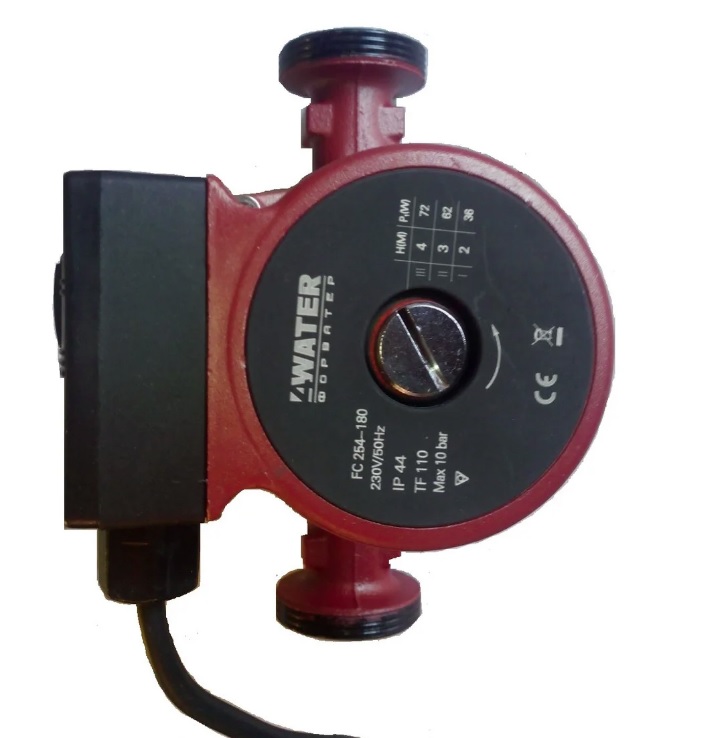

Отметим некоторые особенности циркуляционных насосов отопления, с так называемым «мокрым» ротором. Главной особенностью устройств такого типа является то, что рабочее колесо и ротор, находятся в перекачиваемой жидкости. При этом колесо (нержавеющий металл) отделено от статора, специальным стаканом. Вал насоса, может быть изготовлен не только из керамики, но и из металла. Жидкость, перекачиваемая насосом, одновременно участвует в выполнении 2-х функций: охлаждении двигателя и смазывании трущихся деталей.
Касаясь конструктивных особенностей насосов указанного типа, отметим, что в основе их сборки лежит так называемый модульный принцип. Суть его состоит в следующем. Сами модули подбираются с учетом требований, предъявляемых к циркуляционным устройствам.
А именно, в зависимости от требуемой производительности и напора. Модульная конструкция насоса существенно облегчает его ремонт. Фактически он осуществляется простой заменой вышедшего из строя модуля.
Следует обратить внимание и на такое обстоятельство. Использование насоса с «мокрым» ротором освобождает пользователя от необходимости регулярного удаления воздуха из улитки, обустраивая патрубки для сброса. Насос сам производит удаление воздуха.
К преимуществам агрегатов «мокрого» типа следует отнести:
– относительно низкий уровень шума в процессе работы;
– малые габаритные размеры и небольшой вес устройства;
– невысокий уровень потребления электрической энергии;
– относительно большой срок бесперебойной эксплуатации;
– легкость настройки, обслуживания и ремонта.
Самым существенным недостатком насосов этого типа считают его относительно низкий уровень КПД. Как правило, он составляет менее 50%. Это объясняется, в первую очередь, тем, что трудно обеспечить качественную герметизацию ротора.
С учетом этого факта, подобные модели, естественно, рекомендуется устанавливать только в системах отопления для небольших частных домов. То есть, там, где общая протяженность трубопроводов является сравнительно небольшой.
Следует также запомнить, что бесперебойная работа «мокрых» агрегатов возможна лишь при условии их правильного монтажа. Основное требование – положение вала должно быть строго горизонтальным. Только при таком расположении вала обеспечивается полноценная водяная смазка подшипников.
В случае, когда необходимо перекачивать большие объемы жидкости в различных системах отопления, применяются устройства с сухими роторами. Свое название они получили благодаря тому факту, что двигатели подобных устройств не имеют непосредственно контакта с перекачиваемой жидкостью. В этом и состоит их характерная особенность. Насосная часть и электродвигатель изолированы друг от друга посредством «скользящего торцового уплотнения».
В основе СТУ (скользящего торцевого уплотнения) – 2 кольца, с отполированными поверхностями.
СТУ относится к так называемым динамическим уплотнениям. Они помогают осуществить герметизацию валов, вращающихся в жидкостях. Происходит это следующим образом. Пространство между поверхностями колец, заполняется тонкой жидкой пленкой, поскольку давление воды в системе выше атмосферного. Благодаря этой пленке происходит герметизация насоса. Кроме того, она выступает и в качестве смазки и средства охлаждения соприкасающихся поверхностей. При различных режимах работы насосного устройства, природа трения между поверхностями различна. Трение может относиться к смешанному, граничному или сухому виду.

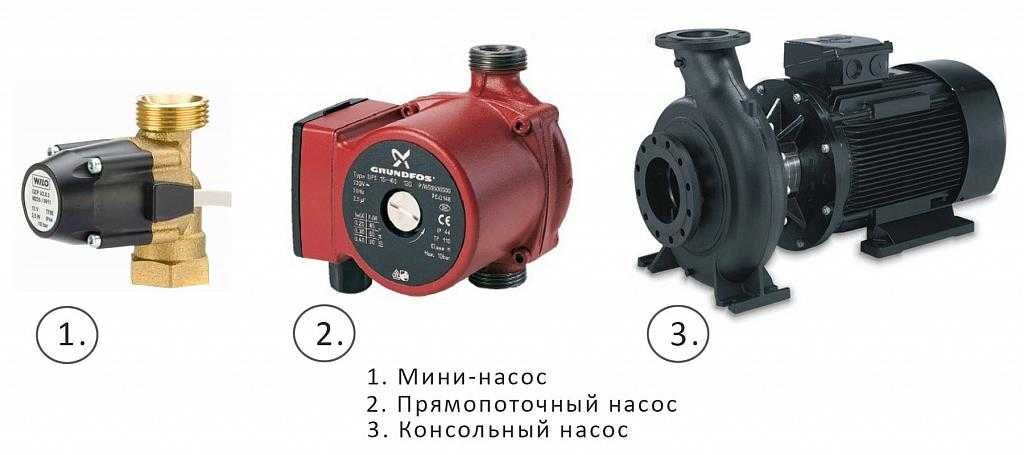

Насосные устройства с «сухим» ротором подразделяются на 3 подвида.
1. Консольные. Характерная особенность консольных насосов – сборка, смонтированная на единой платформе. При этом, оси, как насоса, так и двигателя, располагаются вдоль одной линии. Широко используются для организации городского водоснабжения, для решения производственных нужд предприятий.
2. Моноблочные. Они относятся к разряду низконапорных устройств. Для монтажа насоса и электродвигателя используется общий корпус. Эти агрегаты неприхотливы в эксплуатации, легко обслуживаются в работе. Широко применяются для решения задач коммунального хозяйства, в организации инженерных коммуникаций. Два этих подвида имеют отличительную особенность – расположение входного и выходного патрубков под некоторым углом.
3. «In-line» насосы. Главное отличие насосов этой категории по сравнению с предыдущими моделями, это возможность их непосредственной установки на магистрали трубопровода. Патрубки таких устройств расположены на одной линии. Отличаются более высокой надежностью. Предусмотрен механизм компенсации естественной выработки колец, происходящей в результате эксплуатации. С помощью прижимной пружины осуществляется «самоподгонка» деталей.
КПД насосов с «сухим» ротором заметно больше, чем у аналогов с «мокрым» ротором. Он достигает порой 80%. Однако, эти приборы не лишены некоторых недостатков, в числе которых:
– наличие высокого уровня шума. В связи с этим их монтаж рекомендуется осуществлять в отдельном помещении, обладающем хорошей звукоизоляцией;
Поэтому, возникает необходимость контроля уровня запыленности воздушной среды, окружающей насос, а также состава теплоносителя.Критерии выбора насоса
Выбор конкретной модели и типа насоса осуществляется с учетом нескольких факторов. К ним, в первую очередь, относятся:
– так называемая продуктивность насоса. Расчет этого параметра осуществляется на основе выбора оптимального условия максимальной загруженности;
– условия эксплуатации оборудования. Они различаются по типу теплоносителя, температурному режиму, материалу и диаметрам труб;
Монтаж циркуляционного насоса
Следует запомнить главное правило при установке циркуляционных насосов: его вал должен быть расположен всегда горизонтально.
Установлено, что вертикальное расположение вала насоса приводит к потере около 30% его производительности.
Обвязка (установка) насоса в систему отопления осуществляется следующим образом. Для того, чтобы установить насос в уже действующую систему отопления, следует сделать обводную линию, или так называемый байпас (перепуск). Для этого разрезают главную (подающую) трубу, куда вставляют шаровой кран. Отдельно собирают байспас и монтируют его к основной трубе по известной схеме. Рекомендуется ставить перед насосом фильтр, а также шаровые краны с обеих сторон. Это нужно для аварийного отсоединения насоса в случае неполадок, не сливая при этом всю воду из отопительной системы.
О неисправностях насоса
Одна из проблем, возникающих при использовании циркуляционных насосов в системе отопления, состоит в следующем. Насос работает, как правило, в зимний период времени. Другими словами, он постоянно в это время находится в рабочем состоянии и не создает нам проблем.
Как только заканчивается зимний период, мы отключаем насос. И длительное время он находится вне привычного для него состояния.
Вследствие того, что вода в системе не отличается хорошим качеством, в ней происходит выпадение солей жесткости в осадок. Солями жесткости называются растворенные в воде соли щелочноземельных металлов (в основном, к ним относятся кальций и магний). Жесткость воды определяется уровнем концентрации именно солей жесткости. Следовательно, это осадок накапливается и в пространстве, отделяющем крыльчатку от насоса. Таким образом, насос, который не работает, как говорят, закоксовывается. Поверхность крыльчатки покрывается слоем солей жесткости.
Когда наступает отопительный сезон, мы запускаем насос. Но при этом наблюдаются нежелательные явления: гудение, отсутствие циркуляции в системе. Они напрямую связаны с тем, что крыльчатка не может вращаться из-за наличия солей жесткости. У маломощных моторов крыльчатка вообще не может вращаться. Что лучше предпринять в указанной ситуации?
Самый кардинальный, но не экономичный выход из нее, это заменить насос.
Однако, чаще всего, проблему можно решить более простым способом. Это самому попытаться запустить насос, открутив гайку и повернув с помощью подходящего инструмента вал насоса. Это бывает достаточно во многих случаях. Если же в результате этих действий насос не заработает, придется отделить ротор и основательно очистить поверхности корпуса и крыльчатки от образовавшейся накипи.
Резюме
Положительный эффект от применения циркуляционных насосов очевидна пользователям автономных систем отопления. Благодаря им обеспечивается более высокая степень комфорта в помещениях. Она проявляется в появлении ряда новых возможностей:
– поддержания заданной температуры в каждом отдельно взятом помещении;
– уменьшения разницы в температурах, которыми обладают нагретый теплоноситель, выходящий из котла и остывший, обратно возвращающийся в котел. Благодаря этому, происходит заметное увеличение срока службы отопительного прибора;
– установления в системе труб, имеющих относительно малый диаметр;
– практического исключения потерь теплоносителя за счет испарения, свойственного открытым системам.
циркуляционный насос в системе отопления —
В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.
Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.
Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.
В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энергосбережение.
Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.
СХЕМЫ УСТАНОВКИ
Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.
Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.
Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси.
В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.
Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.
ОБВЯЗКА НАСОСНОГО УЗЛА
Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла.
Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.
По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами.
Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.
До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.
Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.
Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насосного узла принимать по диаметру основной трубы.
В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-за неисправности, сразу включается второй насос.
Можно перевести сдвоенные насосы в резервный режим.
Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.
Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.
По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.
Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным.
Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.
ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ
Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.
Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.
Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-распределительным устройством жилого дома.
Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.
Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.
Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.
ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА
Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках.
В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.
Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.
Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.
Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно.
Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.
УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ
Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё-таки разрядились, а света по-прежнему нет?
Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.
Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу.
Это циркуляционно-подкачивающая схема.
В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.
Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.
Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.
Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел.
Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.
РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА
В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.
Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов.
Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.
Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть
G =” (Q)/(T1 — “T2), м3/ч, Q – в киловаттах (T1 – T2) – в градусах Цельсия
Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.
После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата.
По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.
Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.
Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.
«МОКРЫЙ» И «СУХОЙ» РОТОР
Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

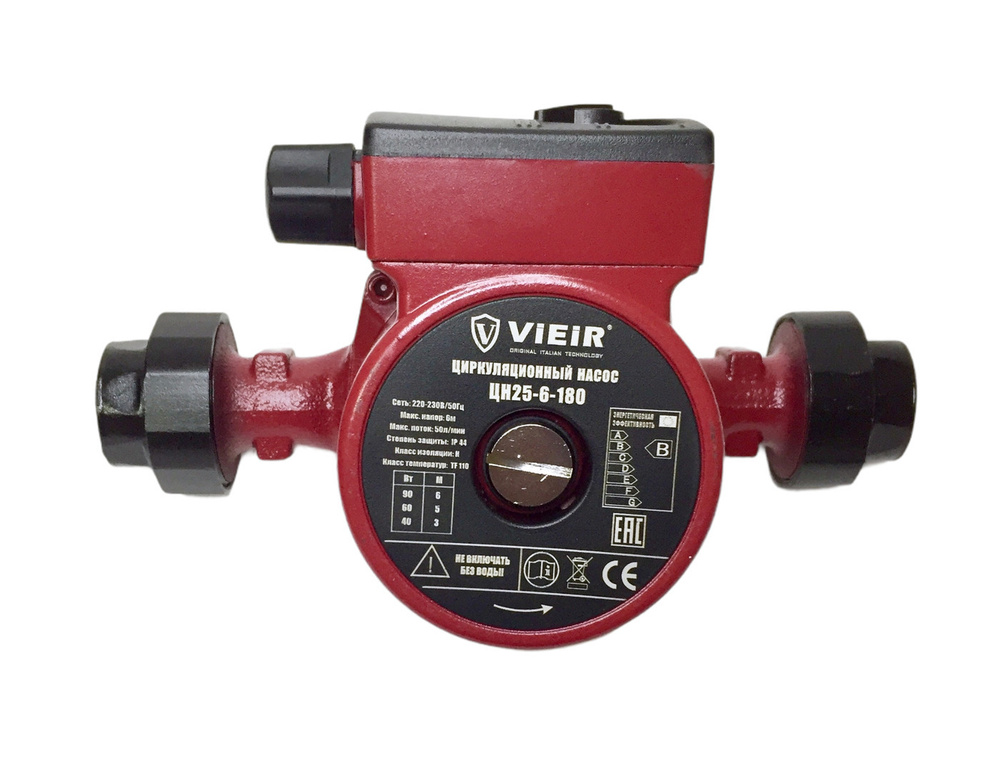

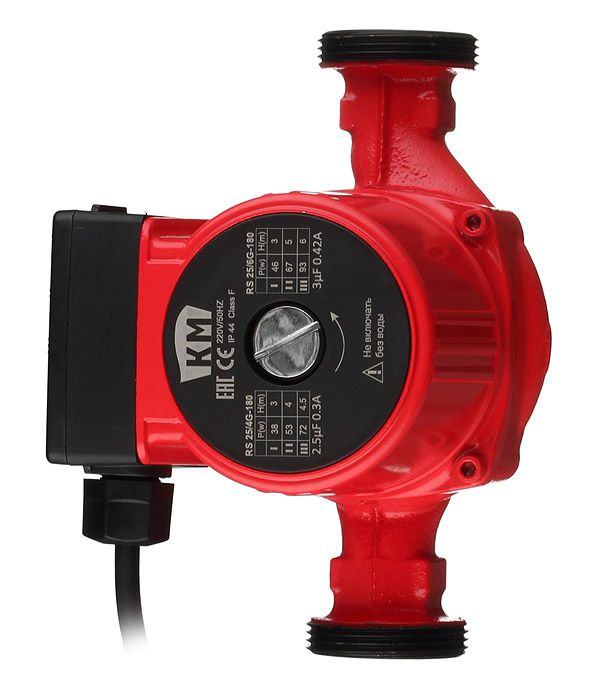

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.
В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок.
В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.
Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.
Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.
Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод.
Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.
Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.
В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.
Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.
До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.
В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.
Источник:www.master-forum.ru
Циркуляционные насосы | Насосы Grundfos, циркуляционные насосы Taco и др.
Когда ваши операции связаны с циркуляцией шламов, газов и жидкостей в гидравлической системе охлаждения или отопления, Alternative Heating & Supplies знает, что циркуляционные насосы имеют высокий приоритет. Мы заработали репутацию лидеров отрасли, предлагая сегодня на рынке циркуляционные насосы для дровяных котлов высочайшего качества. Наши циркуляционные насосы для дровяных котлов открыты для кислорода и не находятся под давлением.
Многие из наших клиентов считают, что циркуляционный насос Taco — это вариант, отвечающий их потребностям, поскольку он обеспечивает обильную подачу воды в теплообменники, что повышает их функциональность. Циркуляционный насос вашего котла является одной из наиболее важных частей вашей системы, и очень важно работать с компанией, которой вы можете доверять, чтобы обеспечить максимальную производительность.
Если вам нужен насос с системой резервного питания от аккумуляторной батареи, Pump Sentry — один из наших лучших насосов для котлов. Циркуляционные насосы являются сердцем системы, которая обеспечивает бесперебойную работу вашего бизнеса, но вы не должны упускать из виду теплообменник котла, который передает тепло между жидкостями. Наша продуктовая линейка включает в себя все, что вам может понадобиться для облегчения работы циркуляционных насосов вашего котла. Нет причин искать дальше, когда вам нужна помощь с вашими потребностями в гидравлической системе отопления и охлаждения.
Наши циркуляционные насосы повысят вашу производительность, а это означает увеличение прибыли.
Сортировка по положению имени положения именуфекции. Page Next
Показать
122448
на странице
Добавить в список желаний Добавить в сравнение
Добавить в список желаний Добавить в сравнение
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Добавить в WishList Добавить в сравнение
Добавить в WishList Добавить в сравнение
Добавить в WishList Добавить в сравнение
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Добавить в WishList Добавить в сравнение
Добавить в WishList Добавить в сравнение
Добавить в WishList Добавить в сравнение
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Add to WishList Add to Compare
Добавить в список желаний Добавить в сравнение
Сортировать по положениюНазвание товараРекомендуемыйМатериалНовые поступленияЦена: от низкой к высокойЦена: от высокой к низкойУстановить направление по убыванию
View as Grid List
Page
- You’re currently reading page 1
- Page 2
- Page Next
Show
122448
per page
Shipping Этикетка
Производитель
Входной ток
Тип установки
Совместимость с
Длина
Что такое циркуляционные насосы и как выбрать

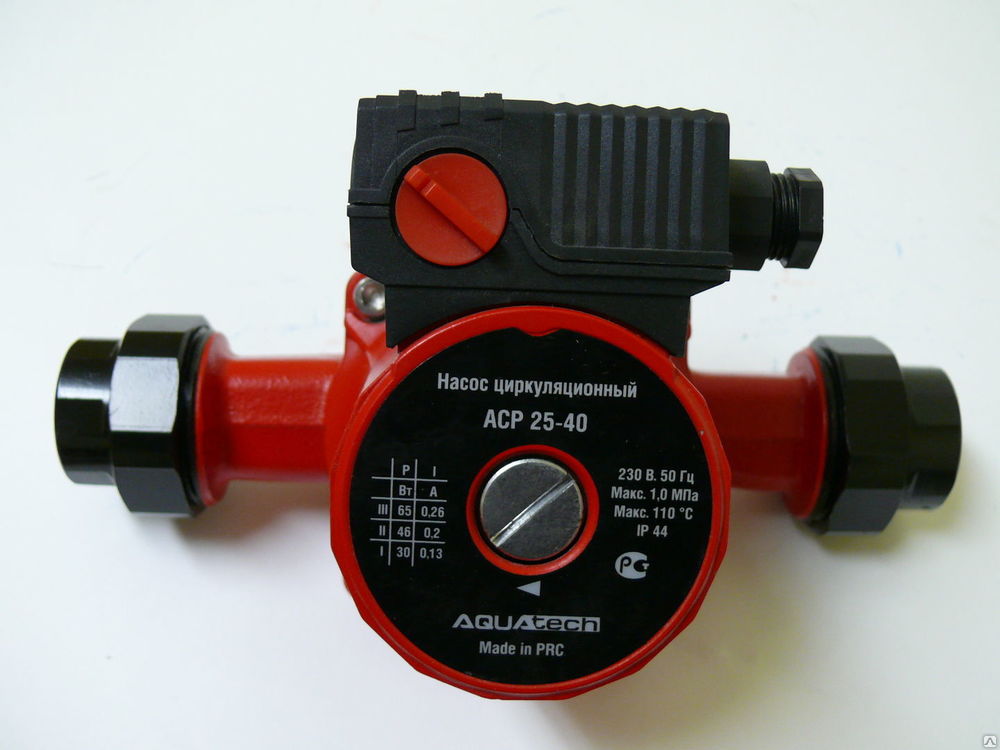

Циркуляционные насосы обеспечивают преимущественно циркуляцию воды в системах отопления с радиаторами , центральных, а также в системах теплого пола.
Также возможно использование насосов для циркуляции горячей воды в системе водоснабжения дома. Проще говоря, циркуляционный насос обеспечивает транспортировку горячей воды от котла к радиаторам, а то и к водопроводу. В основном есть два типа насосов: старые трехскоростные/трехступенчатые и современные электронасосы .
Неправильно подобранный циркуляционный насос может стать причиной дискомфорта при отоплении, неравномерного нагрева, высокого энергопотребления и недостатка или избытка горячей воды. Если вы хотите иметь эффективное, экономичное, низкоэнергетическое и экологичное отопление, выбор подходящего циркуляционного насоса имеет решающее значение.
Срок службы вашего старого насоса подошел к концу. Что теперь?
Если ваш циркуляционный насос перестал работать, у вас в основном есть два варианта: отремонтировать его или купить новый насос . Конечно, инвестиции будут выше, если вы купите новый насос, но экономия электроэнергии многократно окупится.
Таким образом, ремонт старого циркуляционного насоса на самом деле является гораздо более дорогим вариантом. Как это возможно?
Старые трехскоростные циркуляционные насосы работают без остановок. Однако потребности в тепле в доме меняются не только в течение года, но и в течение суток. Трехскоростные насосы не могут соответствовать этим изменяющимся требованиям и постоянно работают с одной и той же мощностью. Это аналогичная ситуация, как если бы ваш газовый котел работал без остановки и нагревал и без того горячую воду без ее потребления.
Старые трехскоростные насосы больше не продаются в Евросоюзе , но их ремонт еще возможен. Хотя обслуживание циркуляционного насоса дешевле, эта экономия в конечном итоге будет потеряна в общих эксплуатационных расходах. Поэтому, если в вашем доме до сих пор стоит этот устаревший тип насоса, мы рекомендуем заменить его на электрический еще до того, как он выйдет из строя. В случае новостроек установка электрического циркуляционного насоса уже является обязательной и даже предусмотренной действующим законодательством необходимостью.
Как выбрать циркуляционный насос
Мы уже знаем, что электрический циркуляционный насос бесспорно качественнее и экономичнее. Но как не разочароваться в расширенном ассортименте? Подбирать с учетом технических параметров отапливаемого здания. Если вы приобретаете насос для новостройки, вы найдете необходимые данные в строительной документации. Но если вы ищете насос для более старого здания, вам нужно будет определить параметры самостоятельно.
Для принятия решения необходимо узнать объемы системы отопления и воды, количество радиаторов или площадь теплых полов. Соответственно выбирают требуемую мощность , обозначаемую как максимальный напор , и, возможно, количество насосов. Для правильной установки насоса необходимо также знать шаг и диаметр присоединительной резьбы.
Современные циркуляционные насосы характеризуются бесшумной работой, малыми размерами и простой конструкцией, обеспечивающей минимальное количество отказов и простой ремонт.
А что говорит законодательство о тепловых насосах? С 2013 года в Европейском Союзе можно продавать только циркуляционные насосы самого энергоэффективного класса А. Однако даже внутри них существуют значительные различия в потреблении. Если вы ищете насос, который обеспечит вам идеальный комфорт отопления с минимальными возможными затратами, выберите насос, оснащенный AUTOADAPT.
Интеллектуальная система AUTOADAPT обеспечивает значительную экономию

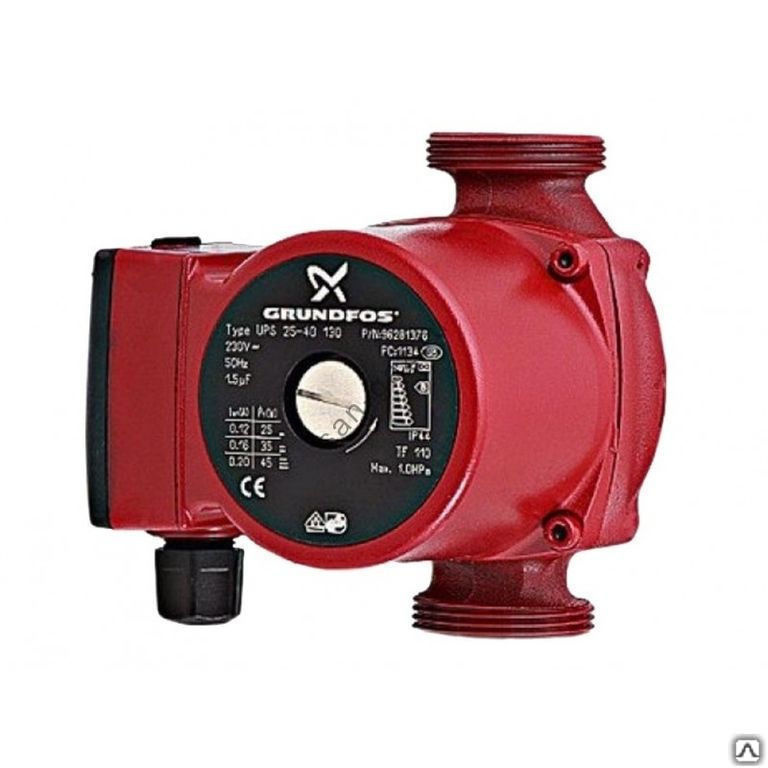

Циркуляционные насосы Grundfos с функцией AUTOADAPT в настоящее время являются лучшим решением для снижения затрат на отопление. это 9Интеллектуальная и инновационная функция 0009 является патентом Grundfos, поэтому ее нет ни в одном другом циркуляционном насосе на рынке. Имея 60-летний опыт работы в отрасли и миллионы проданных насосов, датская компания Grundfos является лидером в своей области и гарантией качества и инноваций.
Как работает АВТОАДАПТ?
Насос с AUTOADAPT автоматически определяет , какой режим является идеальным для данной системы.
В дополнение к постоянной адаптации к внешним условиям, таким как температура наружного воздуха и режим потребления, этот насос регулирует свою работу и давление в зависимости от ваших индивидуальных потребностей. В результате вам понравится оптимальный тепловой комфорт при минимальном потреблении энергии .
Насос Grundfos с AUTOADAPT может сэкономить до 80-90% потребления тепловой энергии . Таким образом, ваш общий счет за электроэнергию в домашнем хозяйстве может быть уменьшен до доли, а окупаемость этого насоса обычно составляет всего несколько лет, а иногда даже в течение года.
Ваш комфорт превыше всего
Вы беспокоитесь о том, что вам придется постоянно настраивать циркуляционный насос? Вовсе нет, помпа самонастраивается и оптимизирует свою работу . Интеллектуальный циркуляционный насос Grundfos очень хорошо реагирует на реальный спрос, он сразу обеспечит вас горячей водой, не дожидаясь ее у крана или в душе.
