Насос ЦМФ 100-20 погружной канализационный (фекальный)

Таблица 1

Технические характеристики насоса ЦМФ 100-20

Электронасос	ЦМФ100-20
Производительность насоса номинальная, куб.м/час	100
Haпop номинальный, м	20
Рабочий диапазон, м вод. ст.	17-25
Мощность, кВт	11
Напря›кение, В	380
Номинальный ток, А	21
Кпд,%	54
Температура откачиваемой жидкости, С	до 35
Частота вращения ротора, синхронная, (Об/мин)	3000
Диаметр присоединительного шланга, мм –	102
Macca, кг –	104
Габаритные размеры, мм:
высота	725
ширина	431
диаметр	295

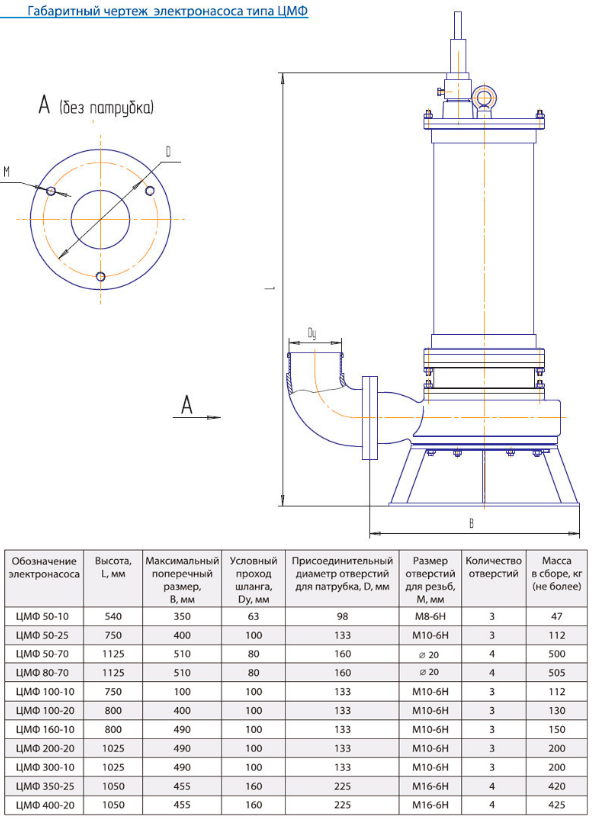

Рис 1 Габаритные и присоединительные размеры электронасосов ЦМФ 100-20

Рис 2 Устройство электронасосов ЦМФ 100-20

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ насосов ЦМФ 100-20

Электронасосы переносные центробежные моноблочные фекальные ЦМФ 100-20,

предназначены для откачивания фекальных жидкостей, сточных вод с максимальным

размером твердых частиц до 15 мм, плотностью до 2500 кг/м кВ

Применяется для перекачивания бытовых, фекальных и промышленных стоков, с

содержанием крупных взвешенных и волокнистых веществ.

Конструкция насоса ЦМФ 100-20

Электронасос состоит из следующих основных узлов:

а) электродвигателя,

6) насосного узла,

в) системы уплотнений,

г) токоподающего кабеля КГ 3×2,5-1×1,5,

д) масляной камеры.

– Рабочее колесо насоса ЦМФ 100-20, консольно закреплено на валу электродвигателя

– Спиральный отвод, в котором расположен нож-измельчтитель

– Ротор насоса ЦМФ 100-20, который закреплен на двух шарикоподшипниках

– Герметизирующий узел, который защищает электродвигатель от перекачиваемой жидкости.

Он состоит из торцового уплотнения, разделительной камеры с маслом и армированной

резиновой манжеты

– материал проточной части - чугун,

– рабочее колесо – чугун,

– электродвигатель асинхронный.

В моделях на 220В со встроенной тепловой защитой.

Класс изоляции: E. Степень защиты: IP X8.

– Насосы на 220в оснащены поплавковым выключателем,

– наличие штуцера для подсоединения шланга во всех моделях,

Обязательно использование автоматического выключателя типа BA 101-3, либо аналогичных (приобретается отдельно) со следующими характеристиками:

для электронасоса ЦМФ 100-20 — на ток 25A.

Электродвигатель специального исполнения встроенного типа, асинхронный трехфазный с короткозамкнутым ротором.

Электродвигатель расположен над насосным узлом.

Насосный узел состоит из рабочего колеса и улитки с патрубком для напорного рукава,

Система торцовых уплотнений расположена между электродвигателем и насосным узлом

и служит для защиты полости электродвигателя от проникновения масла и перекачиваемой

воды. Герметичность электродвигателя обеспечивается с помощью резиновых колец.

Токоподводящий кабель (КГ 3×2,5-1×1,5 или КГ 3×4-1×2,5), питающий электродвигатель, присоединен к выводным концам электродвигателя и подключается к сети через

автоматический выключатель. Соединение кабеля с выводными концами электродвигателя располагается под верхней крышкой электронасоса.

Автоматический выключатель типа BA 101-3 (приобретается отдельно, см. выше)

предназначен для пуска, остановки и защиты электродвигателя от перегрузок и коротких замыканий.

Масляная камера предназначена для охлаждения торцовых уплотнений в процессе работы.

КАТЕГОРИЧЕСКИ запрещена эксплуатация электронасоса без автоматического выключателя непосредственно от сети.

Рабочее колесо насоса

Насосы ЦМФ 100-20 особенности монтажа

Насос эксплуатируется в вертикальном положении. Вода должна полностью закрывать

корпус насоса т.к. обеспечивает охлаждение электродвигателя насоса. Нижняя часть

насоса не должна быть погружена в ил или фракции, которые по техническим параметрам приведут к затору всасывающей полости.

Комплектность насоса ЦМФ 100-20

В комплект поставки входят:

а) электронасос ЦМФ – l шт.

6) паспорт и инструкция по эксплуатации – 1 экз.

Показатели надежности насоса ЦМФ 100-20

Завод гарантирует безотказную работу электронасоса в течение 12 месяцев со дня продажи

с завода-изготовителя при условии правильной эксплуатации и хранения.

Гарантия предусматривает замену или ремонт насоса на заводе— изготовителе.

Гарантия не предусматривает возмещение материального ущерба или травм, связанных с эксплуатацией наших насосов.

Гарантийному ремонту не подлежат поломки, возникшие по причине неправильного

подключения к электросети, отсутствия надежной защиты, дефектного монтажа, неправильно выполненной наладки и работы без воды.

Рис. 3 Гидравлическая характеристика насоса ЦМФ 100-20

Условные обозначения

Насос ЦМФ 100-20

Ц-центробежный.
М-моноблочный
Ф-фекальный
100-подача м3/час
20-напор, метрах

РМ – с ножом (наличие режущего устройства)

Взаимозаменяемость:

ЦМФ 100-20 – Фекальные насосы
