Канализационные насосы Tsurumi, погружные аэраторы эжекторы

Химическое насосное оборудование

Химнасос это подбор, продажа, доставка, гарантийное и послегарантийное обслуживание насосного оборудования: для химических средств, для бассейнов, для лабораторий, для водоснабжения, для строительных работ, для химической, нефтяной, металлургической и других отраслей промышленности.

Гид: Каталог насосов / Канализационные насосы Tsurumi

Погружное насосное и аэрационное оборудование от ведущего японского производителя.

A – Абсолютная водонепроницаемость!: Емкость для входа проводов в насос и сами провода часто оказываются незащищенными от капиллярного проникновения влаги из-за низкого отрицательного давления, создаваемого внутри насоса. Это можетвызвать поломку насоса. Входы электрических проводов и каждый провод в отдельности в насосах и аэраторах Тсуруми защищены специальными эпоксидными прокладками полностью исключающими даже капиллярное проникновение влаги.
B – Бесперебойная работа в «сухих» условиях!: Благодаря би-металлическому датчику, расположенному над электродвигателем, электроснабжение насоса прерывается если повышается напряжение или начинается перегрев.
C – Двойной механический сальник: из карбида кремния с уникальным патентованным приспособлением подъема масла, обеспечивающим надежную
смазку даже в условиях низкого уровня масла.
D/E – Высочайшее качество и надежность подшипников!: Уникальное качество подшипников позволяет насосам Tsurumi работать даже в горизонтальном погруженном положении.
F – Проверенные и надежные материалы и крыльчатки!: В насосах Tsurumi широко используется литейный чугун и другие материалы, обеспечивающие стойкость к износу в высоко абразивных средах. Конструкция крыльчаток повышает эффективность работы моторов и перекачки жидкостей.

Погружной насос TM

Насос серии ТМ, погружной титановый насос для морской воды

Выходной патрубок 40-50мм
Отверстие крыльчатки 10 мм
Крыльчатка Вортекс
230 в /одна фаза/50Гц, 400 в/ 3 фазы/ 50 Гц
2 полюсный
Мощность двигателя 0,25-0,75 квт
Защита мотора
Возможна установка на направляющей TOS

Подробнее

Насос для загрязненных жидкостей в том числе илового осадка изготовленный из нержавеющей стали и усиленного пластика. Устойчивый к коррозии.
– Выходной патрубок 50 мм
– Производительность до 200л /минуту
– Напор до 6 метров

Погружной насос PU
Многоцелевой насос для загрязненных стоков изготовленный из нержавеющей стали и усиленного пластика. Устойчивый к коррозии. – Производительность до 50 м куб /минуту – Напор до 16 метров
Подробнее
Устойчивый к коррозии. – Производительность до 70 м куб /минуту – Напор до 23 метров
Подробнее
Защита от взрыва ATEX Ex II 2G Ex d IIB Промышленный насос. Дополнительное пространство внутри насоса предотвращает засорение загрязнениями стоков и взвешенными веществами. – Выходной патрубок 50-80 мм – Отверстие крыльчатки 50-80 мм – Крыльчатка типа Вортекс – 400 в /три фазы/50Гц – 2-х полюсный – Мощность двигателя 1,6-2,4 квт – Защита мотора – Возможна установка на направляющей.
Под загрязнением водных ресурсов понимают любые изменения физических, химических и биологических свойств воды в водоемах в связи со сбрасыванием в них жидких, твердых и газообразных веществ, которые причиняют или могут создать неудобства, делая воду данных водоемов опасной для использования, нанося ущерб народному хозяйству, здоровью и безопасности населения.

Установки дозирования реагентов
Бочковые насосы Gruen Pumpen

Диафрагменные насосы AlphaDynamic, Boxer, ADB, Ruby
Центробежные герметичные насосы
Химические насосы центробежные ADH
Очистка сточной воды
Мембранные и перистальтические насосы дозаторы
Благодарим вас за выбор погружного гребного насоса Tsurumi AB для вашего применения.
Это оборудование не должно использоваться для приложений, отличных от перечисленных в данном руководстве.
Несоблюдение этой меры предосторожности может привести к неисправности или аварии. В случае неисправности или аварии производитель не несет никакой ответственности. После прочтения данного Руководства по эксплуатации храните его в легкодоступном месте, чтобы к нему можно было обращаться всякий раз, когда информация потребуется при эксплуатации оборудования.
Применимые жидкости Консистенция и температура Речная вода и сельскохозяйственная вода; 0 ~ 40 ° С
Насос Крыльчатка Пропеллер
Уплотнение вала Двойное механическое уплотнение
Подшипник Герметичный шарикоподшипник
двигатель ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сухой погружной асинхронный двигатель, 2,4-полюсный
Изоляция Класс Е
Система защиты (встроенная) Круглый термозащитный кожух
Смазка Турбинное масло VG32 (без присадок)
Подключения Специальный винт
Температура воды для работы насоса должна быть от 0 до 40 ° C.
Несоблюдение приведенных выше мер предосторожности может привести к неисправности насоса, что может привести к утечке тока или поражению электрическим током.
Применимый насос
Критическое давление использования
Модели мощностью 0.75 кВт или ниже 0.2 МПа (2 кгс / см²) – давление нагнетания во время использования
Модели мощностью 1.5 кВт 0.3 МПа (3 кгс / см²) – давление нагнетания во время использования
■ Однофазный источник питания:
Используйте мегомметр, чтобы измерить сопротивление между концом вилки кабеля кабеля и клеммой заземления, чтобы проверить сопротивление изоляции двигателя.
(На этой схеме показан 2-контактный штекер.)

■ Трехфазное питание:
Используйте мегомметр, чтобы измерить сопротивление между каждой жилой кабельного кабеля и (зеленым) проводом заземления, чтобы проверить сопротивление изоляции двигателя.
Контрольное значение сопротивления изоляции
= 20 МОм минимум
Примечание: Контрольное значение сопротивления изоляции не менее 20 МОм основано на новом или отремонтированном насосе. Справочные значения для насоса, который уже был введен в эксплуатацию, см. В «6. Техническое обслуживание и осмотр »данного руководства.
ПРЕДУПРЕЖДЕНИЕ При установке насоса помните о его центре тяжести и весе. Если насос не подвешен должным образом, он может упасть и сломаться, что может привести к травме.
ВНИМАНИЕ! При установке или перемещении насоса никогда не подвешивайте насос за трос. Это может привести к повреждению кабеля, что может вызвать утечку тока, поражение электрическим током или возгорание.
ВНИМАНИЕ! Трос для подвешивания насоса во время его установки должен иметь толщину, соответствующую весу насоса. При использовании цепи следите за тем, чтобы цепь не перекручивалась. Несоблюдение этих мер предосторожности может привести к разрыву троса или цепи, а также к падению и поломке насоса, что может привести к травмам.
Внимание: Уровень воды, необходимый для работы насоса, указан на внешнем габаритном чертеже, который предоставляется отдельно.
Вытяните конец шланга (напорная сторона) над поверхностью воды. Если конец шланга погружен в воду, это может вызвать обратный поток воды после остановки насоса. И наоборот, если конец шланга расположен на уровне ниже поверхности исходной воды, вода может продолжать вытекать даже после остановки насоса.
ПРЕДУПРЕЖДЕНИЕ Все электромонтажные работы должны выполняться авторизованным электриком в соответствии с местными стандартами на электрическое оборудование и правилами внутренней проводки. Никогда не позволяйте посторонним лицам выполнять электромонтажные работы, потому что это не только противозаконно, но также может быть чрезвычайно опасным.
Обязательно используйте специальный прерыватель цепи утечки на землю и устройство защиты от перегрузки по току, предусмотренные исключительно для этого устройства, чтобы предотвратить повреждение насоса. Несоблюдение этой меры предосторожности может привести к утечке тока и поражению электрическим током.
ПРЕДУПРЕЖДЕНИЕ Обязательно надежно закрепите заземляющий провод. Несоблюдение этой меры предосторожности может привести к повреждению насоса и утечке тока, что может привести к поражению электрическим током.
ВНИМАНИЕ! Не подключайте заземляющий провод к газовой трубе, водопроводной трубе, громоотводу или плохому заземляющему проводу телефона. Неправильное заземление может вызвать поражение электрическим током.
ПРЕДУПРЕЖДЕНИЕ Перед тем, как вставить вилку питания или подсоединить провода к клеммной колодке, убедитесь, что источник питания (т. Е. Автоматический выключатель) должным образом отключен. Несоблюдение этого требования может привести к поражению электрическим током, короткому замыканию или травме из-за непреднамеренного запуска насоса.
ВНИМАНИЕ! Не используйте поврежденные кабели, вилки или незакрепленные розетки.
Несоблюдение этой меры предосторожности может привести к поражению электрическим током, короткому замыканию или возгоранию.
ВНИМАНИЕ! Обязательно используйте специальный источник питания с автоматическим выключателем утечки на землю.
(На этой схеме показан 1-контактный штекер.)

Примечание: форма вилки может отличаться от изображенной на иллюстрации.
Насос оборудован встроенной защитой двигателя (круговой тепловой защитой).
Если перегрузка по току или перегрев происходит при симптомах, приведенных ниже, насос автоматически останавливается для защиты двигателя независимо от уровня воды во время работы.
Примечание: После срабатывания защиты двигателя двигатель автоматически возобновляет работу. Поэтому обязательно отсоедините кабель кабеля от клеммной колодки или розетки и устраните причину проблемы.
Не эксплуатируйте насос при необычно низком напоре или с крыльчаткой, забитой мусором.
Это не только помешает насосу полностью раскрыть свой потенциал, но также может вызвать ненормальный шум и вибрацию и повредить насос.
Еще раз проверьте паспортную табличку насоса, чтобы убедиться, что его объемtagе и частота правильные.
ВНИМАНИЕ! Неправильный объемtage и частота источника питания не позволят насосу полностью раскрыть свой потенциал, а также могут повредить насос.
Примечание: Проверьте спецификации на паспортной табличке насоса.
Проверить проводку, напряжение питанияtage, мощность автоматического выключателя утечки на землю и сопротивление изоляции двигателя.
■ Контрольное значение сопротивления изоляции = минимум 20 МОм.
Примечание: Контрольное значение сопротивления изоляции 20 МОм [), минимум, основано на новом или отремонтированном насосе. Справочные значения для насоса, который уже был введен в эксплуатацию, см. В разделе «Техническое обслуживание и осмотр».
(Включите насос на короткое время (1-2 секунды) и проверьте направление вращения рабочего колеса. Наблюдайте за насосным агрегатом сверху, и если его отдача идет против часовой стрелки, направление его вращения правильное.
ВНИМАНИЕ! Обязательно проверьте направление вращения насоса, когда насос находится в атмосфере. Работа насоса в обратном направлении, когда он погружен в воду, приведет к повреждению насоса, что может привести к утечке тока и поражению электрическим током.
Чтобы изменить направление вращения, необходимо принять следующие меры.
ПРЕДУПРЕЖДЕНИЕ Перед изменением соединений на обратное вращение убедитесь, что источник питания (т. Е. Автоматический выключатель) должным образом отключен и что крыльчатка полностью остановлена. Несоблюдение этого правила может привести к поражению электрическим током, короткому замыканию или травме.
КОНТРОЛЬНЫЕ ИЗМЕРЕНИЯ
Прямой пуск
Поменяйте местами любые два из трех проводов, обозначенных U, V и W соответственно.
Включите насос на короткое время (от 3 до 10 минут) и выполните следующие проверки:
С помощью амперметра переменного тока (п.amp), измерьте рабочий ток на фазах U, V и W, подключенных к клеммной колодке.

КОНТРОЛЬНЫЕ ИЗМЕРЕНИЯ
Поскольку в двигателе насоса может возникнуть перегрузка, если рабочий ток превышает номинальный, следуйте инструкциям в разделе «3. Установка »для правильной эксплуатации насоса.
С помощью вольтметра переменного тока (тестера) измерьте напряжениеtage на клеммной колодке.
■ Источник питания vol.tage допуск = в пределах + 5% от номинального объемаtage

КОНТРОЛЬНЫЕ ИЗМЕРЕНИЯ
Если напряжение питанияtage отклоняется от допустимого значения, причиной отклонения может быть мощность источника питания или используемого удлинительного кабеля. См. Раздел «4. Электропроводка »для правильной эксплуатации насоса.
ВНИМАНИЕ! В случае ненормального состояния насоса (например, значительного количества вибрации, шума или запаха) немедленно отключите источник питания и обратитесь к дилеру, у которого вы приобрели оборудование, или в офис продаж Tsurumi в вашем регионе. Если насос продолжает использоваться в ненормальном состоянии, это может вызвать утечку тока, поражение электрическим током или возгорание.
ПРЕДУПРЕЖДЕНИЕ Насосный агрегат во время работы может быть очень горячим. Во избежание ожогов не прикасайтесь к насосному агрегату голыми руками во время или после операции.
Обратите внимание на уровень воды во время работы насоса. Насос будет поврежден, если он будет работать всухую.
Если из-за перегрузки или неисправности насоса срабатывает защита двигателя, чтобы остановить насос, обязательно устраните причину проблемы перед повторным запуском.
Для работы погружного насоса (включая автоматический режим) установите уровень воды так, чтобы насос работал примерно s ~ 6 раз в час. .
Примечание: Большое количество ampКогда погружной насос запускается, энергия течет, в результате чего температура его обмоток быстро повышается. Помните, что частые остановки насоса ускорят ухудшение изоляции обмоток двигателя и, таким образом, повлияют на срок службы двигателя.
ВНИМАНИЕ! Не эксплуатируйте насос при самом низком уровне воды дольше 30 минут, так как это может привести к повреждению насоса, что приведет к утечке тока и поражению электрическим током. Подробные сведения о самом низком уровне воды см. На габаритном чертеже, который предоставляется отдельно.
Регулярное обслуживание и осмотр необходимы для поддержания производительности насоса.
Если насос ведет себя не так, как при нормальном рабочем состоянии, см. Раздел «8. Устранение неисправностей »и примите соответствующие меры в кратчайшие сроки.tagе. Мы также рекомендуем иметь под рукой запасной насос на случай чрезвычайной ситуации.
ПРЕДУПРЕЖДЕНИЕ Убедитесь, что источник питания (т. Е. Автоматический выключатель) отключен, и отсоедините кабель кабеля от розетки или снимите его с клеммной колодки. Несоблюдение этого может привести к поражению электрическим током или непреднамеренному запуску насоса, что может привести к серьезным несчастным случаям.
Интервал Пункт осмотра
Daily Измерение рабочего тока ■ В пределах номинального тока Измерение мощности vol.tage
■ Источник питания vol.tagе терпимость
= в пределах + 5% номинального объемаtage
Ежемесячно Измерение сопротивления изоляции ■ Контрольное значение сопротивления изоляции = минимум 1 МОм [ПРИМЕЧАНИЕ] Двигатель необходимо проверить, если сопротивление изоляции значительно ниже, чем при последней проверке.
Раз в полгода Проверка масла (модели с максимальной выходной мощностью 0.75 кВт)
■ 1,500 часов или 6 месяцев, в зависимости от того, что наступит раньше
Раз в год Проверка масла (модели с выходной мощностью 1.5 кВт)
■ 6,000 часов или 12 месяцев, в зависимости от того, что наступит раньше
Замена масла (модели с максимальной выходной мощностью 0.75 кВт)
■ 3,000 часов или 12 месяцев, в зависимости от того, что наступит раньше Замена механического уплотнения (модели с максимальной выходной мощностью 0.75 кВт)
[ПРИМЕЧАНИЕ] Для проверки и замены механического уплотнения требуется специальное оборудование. Чтобы выполнить эту операцию, обратитесь к дилеру, у которого было приобретено это оборудование, или в офис продаж Tsurumi в вашем регионе.
Раз в 2 года Замена масла (модели с выходной мощностью 1 кВт)
■ 9,000 часов или 24 месяца, в зависимости от того, что наступит раньше Замена механического уплотнения (модели с выходной мощностью 1. 5 кВт)
[ПРИМЕЧАНИЕ] Для проверки и замены механического уплотнения требуется специальное оборудование. Чтобы выполнить эту операцию, обратитесь к дилеру, у которого было приобретено это оборудование, или в офис продаж Tsurumi в вашем регионе.
Раз в 2-5 лет Капитальный ремонт ■ Насос необходимо капитально отремонтировать, даже если насос выглядит нормально во время работы.
В частности, может потребоваться более ранний капитальный ремонт насоса, если он используется постоянно.
ПРИМЕЧАНИЕ] Чтобы отремонтировать насос, обратитесь к дилеру, у которого он был приобретен, или в офис продаж Tsurumi в вашем регионе.
Поставьте агрегат вертикально и слейте масло. Если слитое масло выглядит молочно-белого цвета или смешано с водой, вероятная причина – неисправное уплотнительное устройство вала (например, механическое уплотнение), которое требует разборки и ремонта насоса.
Применимая модель Указанный объем
Модель с выходной мощностью 0. 4 ~ 0.75 кВт 160
Модель с выходной мощностью 1.5 кВт 600
Замена масла
Снимите масляную пробку и полностью слейте масло. Залейте указанный объем масла во входное отверстие маслозаливной горловины. ·
Примечание: Слившееся масло необходимо утилизировать надлежащим образом, чтобы предотвратить его попадание в канализацию или реки. Набивка или уплотнительное кольцо масляной пробки необходимо заменять новой деталью при каждой проверке и замене масла.
ПРЕДУПРЕЖДЕНИЕ Перед разборкой и повторной сборкой насоса убедитесь, что источник питания (т. Е. Автоматический выключатель) отключен, и выньте кабель кабеля из розетки или клеммной колодки. Не подключайте и не отключайте вилку кабеля питания мокрыми руками, чтобы предотвратить поражение электрическим током. Не выполняйте активационный тест (чтобы проверить вращение крыльчатки) во время разборки и повторной сборки. Несоблюдение этой меры предосторожности может привести к серьезной аварии, включая травмы.
В этом разделе объясняются процессы разборки и сборки, связанные с заменой самого рабочего колеса. Операции, включающие разборку и повторную сборку уплотнительной части (т.е. механического уплотнения) и двигателя, требуют специального оборудования, включая вакуумное и электрическое испытательное оборудование. Для этих операций обратитесь к дилеру, у которого было приобретено это оборудование, или в торговое представительство Tsurumi в вашем регионе.
Соблюдайте меры предосторожности, указанные ниже, и соберите блок в порядке, обратном разборке.
Примечание: Обязательно залейте указанное количество масла перед повторной сборкой. Замените набивки новыми.
Если есть другие детали, которые изношены или повреждены, также замените их новыми. При установке внешней крышки не забудьте также установить верхнюю и нижнюю квадратные уплотнения.
После установки крыльчатки убедитесь, что она вращается плавно.
Внимательно прочтите это руководство по эксплуатации, прежде чем обращаться за ремонтом. Если после повторного осмотра насоса он не работает нормально, обратитесь к дилеру, у которого было приобретено это оборудование, или в офис продаж Tsurumi в вашем регионе.
Симптом Вызывать контрмера
Насос не запускается.
Не подается надлежащее питание (т.е.tagд).
Обрыв в кабеле кабины или плохой контакт.
Посторонний предмет застрял в гребном винте, вызывая срабатывание защиты двигателя.
CD Обратитесь в электроэнергетическую компанию или в мастерскую по ремонту электрооборудования.
Проверьте, нет ли обрыва в кабеле или проводке кабины.
Осмотрите насос и удалите мусор.
Насос запускается, но сразу останавливается, вызывая срабатывание защиты двигателя.
В крыльчатку заклинило постороннее вещество или корпус насоса заполнен грязью.
Объемtagе слишком низкое.
Насос 5-0 Гц используется при 60 Гц.
Насос долгое время эксплуатировался с забитой сеткой фильтра.
Двигатель неисправен.
Насос всасывает слишком много грязи.
Снимите стойку сита, удалите мусор и вручную покрутите крыльчатку.
Укажите номинальный объемtage или используйте удлинительный кабель, соответствующий спецификациям.
Проверьте паспортную табличку и замените насос или рабочее колесо.
Удалите мусор с подставки для фильтра.
Отремонтируйте мотор или замените его новым.
Поместите бетонный блок под насос, чтобы насос не втягивал излишки грязи.
Объем перекачки низкий.
Рабочее колесо изношено.
Шланг засорен или перекручен в средней части.
Стойка фильтра забита или закопана.
Двигатель вращается в обратном направлении.
Заменить крыльчатку.
Сведите к минимуму изгибы шланга, и если насос используется в пыльном помещении, поместите его в сетчатую корзину во время работы.
Удалите мусор с подставки для фильтра. Поместите бетонный блок под насос, чтобы насос не втягивал излишки грязи.
Измените подключение к источнику питания.
Насос издает вибрацию или шум.
Опора трубы ослаблена.
Подшипники двигателя повреждены.
Закрепите опору трубы.
Заменить подшипники двигателя.
модель продукта
Заводской номер
Дата покупки
Замечания
Погружной винтовой насос TSURUMI [pdf] Руководство пользователя
Погружной винтовой насос
Июль 30, 20213 августа 2021Опубликовано вЦУРУМИТеги: Погружной винтовой насос, ЦУРУМИ
Электрические погружные насосы | Насос Tsurumi
Надежные и экономичные насосы позволяют Tsurumi оставаться лидером на рынках аренды и строительства. Все электрические погружные насосы Tsurumi рассчитаны на непрерывную работу, а модели насосов доступны для любого типа применения. От чистой воды до грязной воды и всего, что между ними, Tsurumi обязательно найдет насос, который будет соответствовать вашим потребностям. В ассортимент насосов Tsurumi входят насосы для чистой воды, дренажные насосы, насосы для мусора, компактные насосы, автоматические насосы и насосы низкого уровня, которые будут откачивать воду до уровня пола. Наши клиенты знают, что, хотя многие насосы могут выглядеть одинаково, только Tsurumi включает в конечный продукт самые прочные компоненты.

Надежные и экономичные насосы позволяют Tsurumi оставаться лидером на рынках аренды и строительства. Все электрические погружные насосы Tsurumi рассчитаны на непрерывную работу, а модели насосов доступны для любого типа применения. От чистой воды до грязной воды и всего, что между ними, Tsurumi обязательно найдет насос, который будет соответствовать вашим потребностям. В ассортимент насосов Tsurumi входят насосы для чистой воды, дренажные насосы, насосы для мусора, компактные насосы, автоматические насосы и насосы низкого уровня, которые будут откачивать воду до уровня пола. Наши клиенты знают, что, хотя многие насосы могут выглядеть одинаково, только Tsurumi включает в конечный продукт самые прочные компоненты.

Модель Размер нагнетания (дюймы) Мощность двигателя (л.с.) Диаметр (дюймы) Высота (дюймы) Макс. диаметр твердого тела (дюймы) Вес (фунты) Подробнее
ХС2.4С 2 1/2 10 1/16 12 15/16 0,276 25 Посмотреть подробности
ХС3. 75С 3 1 12 7/16 15 5/16 0,276 43 Посмотреть подробности
ХС3.75СЛ 3 1 12 7/16 16 3/4 0,276 50 Посмотреть подробности
ХСД2. 55С 2 3/4 10 3/8 15 3/8 0,393 39 Посмотреть подробности
ХСЭ2.4С 2 1/2 13 1/2 17 1/2 0,276 26 Посмотреть подробности

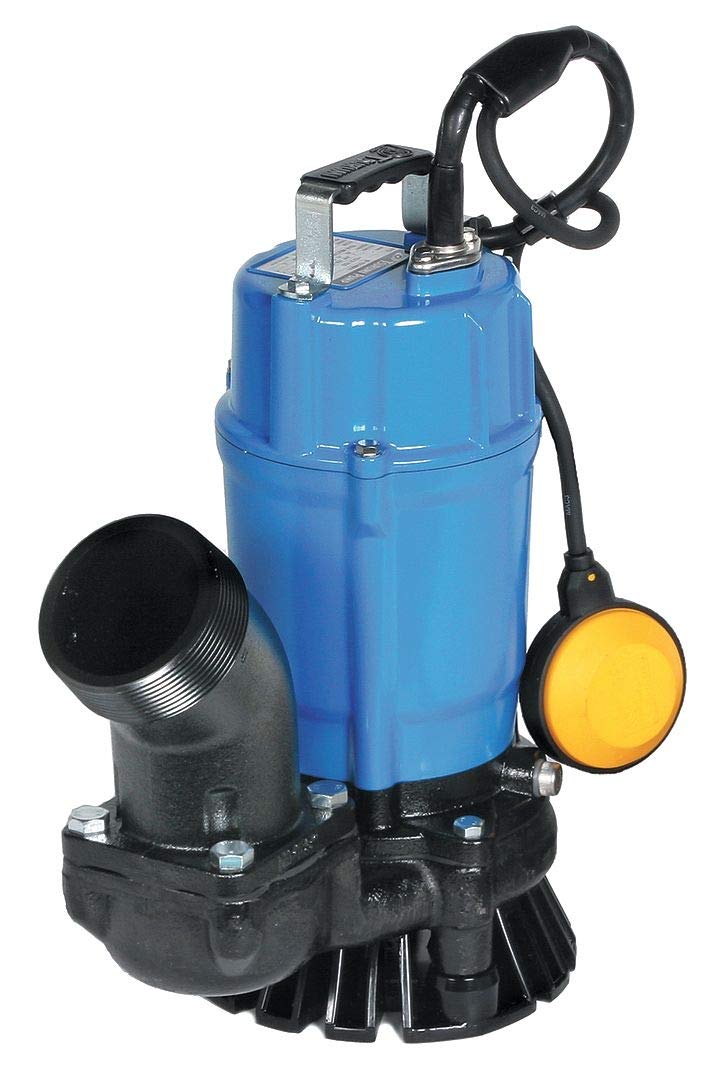

ХСЗ2. 4С 2 1/2 13 1/2 15 1/8 0,276 30 Посмотреть подробности
ХСЗ3.75С 3 1 13 1/2 17 1/2 0,276 50 Посмотреть подробности
ХСЗ3. 75SL 3 1 15 3/4 19 7/8 0,236 50 Посмотреть подробности

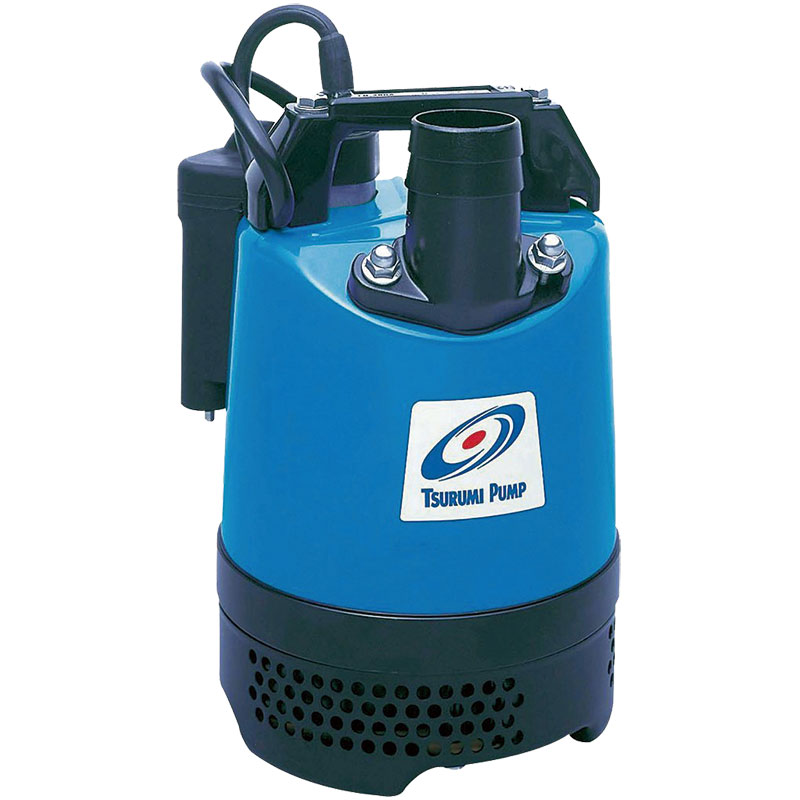

ЛБ-1500 3 2 7 3/8 23 5/16 0,236 85 Посмотреть подробности

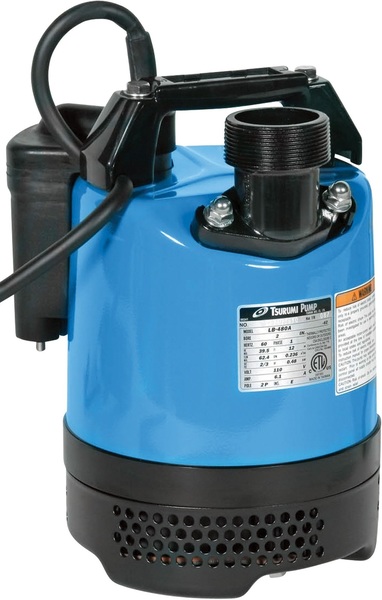

ЛБ-480 2 2/3 7 16/11 11 1/4 0,236 28 Посмотреть подробности
ЛБ-480А 2 2/3 8 3/4 11 1/4 0,236 29 Посмотреть подробности
ЛБ-800 2 1 7 16 сентября 13 7/16 0,236 37 Посмотреть подробности
ЛБ-800А 2 1 8 3/4 13 7/16 0,236 38 Посмотреть подробности
ЛСК1. 4С 0,75 2/3 7 16.11. 12 7/16 0,236 31 Посмотреть подробности
ЛСР2.4С 2 2/3 8 1/4 11 3/8 0,236 28 Посмотреть подробности
НК2-15 3 2 9 7/16 24 1/2 0,334 80 Посмотреть подробности
НК3-22Л 3 3 9 1/4 26 1/2 0,334 90 Посмотреть подробности
НК4-22 3 3 9 7/16 24 1/2 0,334 81 Посмотреть подробности
Сточные воды и сточные воды | Насос Tsurumi
Обладая техническими характеристиками, обеспечивающими более длительный срок службы по сравнению с традиционными конструкциями, Tsurumi предлагает уникальную конструкцию, подходящую для всех типов систем очистки сточных и канализационных вод.
Насосы и генераторы для подрядчиков Built For Work® (PDF)
Насосы для сточных вод и водоотведения Built For Work® (PDF)

Серия MQ
Сертифицированный FM взрывозащищенный насос с высокоэффективным двигателем класса IE3

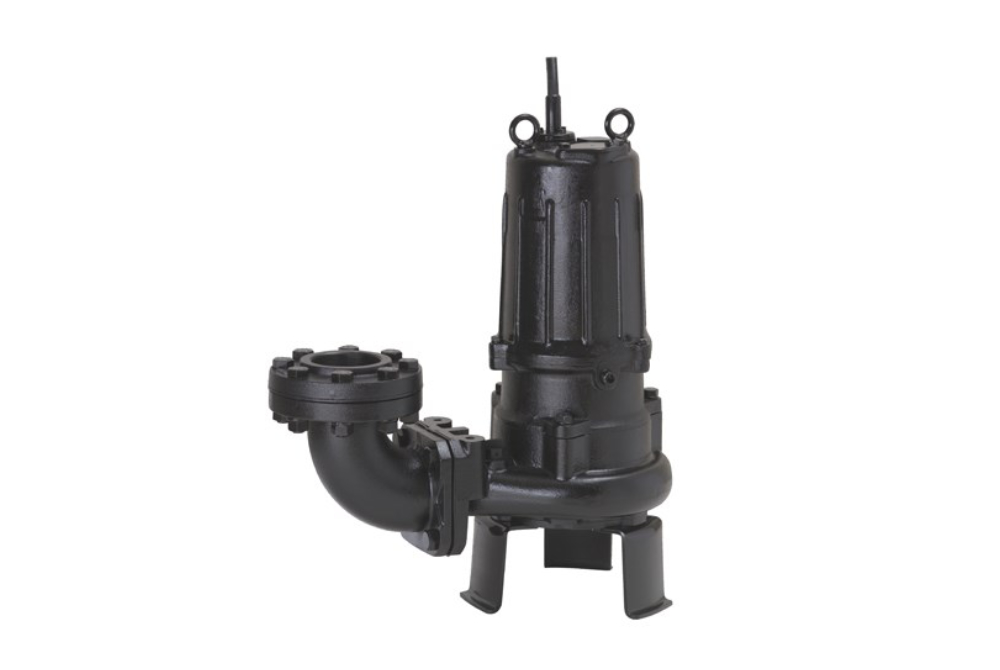

Серия С
Режущий насос Tsurumi серии C™ представляет собой незасоряющийся погружной насос для перекачивания твердых частиц с уникальным одно- или многолопастным рабочим колесом с наконечниками из карбида вольфрама и износостойкой пластиной с хромированными зубьями для измельчения твердых частиц.
Серия Б
Незасоряющийся погружной насос для перекачивания твердых частиц, предназначенный для неочищенных сточных вод и сточных вод.
Серия БК
Незасоряющийся погружной насос для перекачки твердых частиц со стандартной охлаждающей рубашкой при низких уровнях воды без перегрева.
Серия БЗ
Незасоряющийся погружной насос для перекачивания твердых частиц с уникальным канальным рабочим колесом, предназначенный для неочищенных сточных вод в сточных водах
Серия МГ
Посторонние предметы тонко измельчаются встроенным механизмом измельчения
Серия U
Полувихревое рабочее колесо из чугуна пропускает твердые и волокнистые материалы без засорения
Серия ПУ
Универсальный насос с полувихревым рабочим колесом для перекачивания твердых частиц. Насос среднего напора/большого объема.
Серия УТ/УТЗ
Предотвращает засорение твердыми и волокнистыми материалами благодаря использованию вихревой крыльчатки и широкого прохода
Серия УЗ
Рабочее колесо Vortex и широкий внутренний корпус насоса для работы с взвешенными твердыми частицами

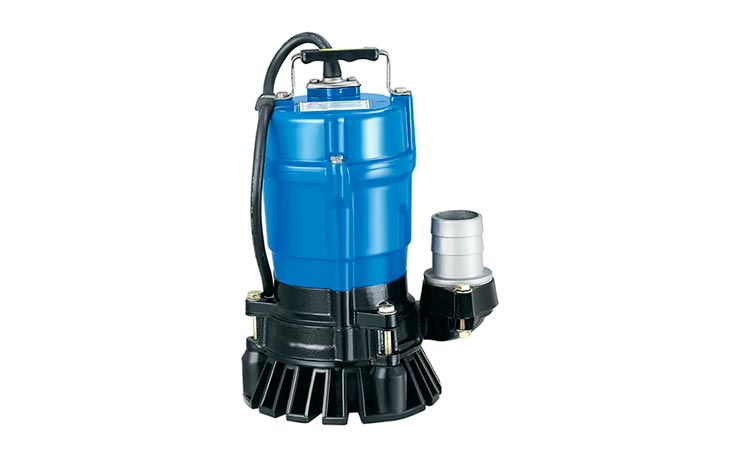

Серия HS
Погружной насос, предназначенный для перекачивания воды, сточных вод и легких шламов. Жилые, коммерческие, промышленные и строительные применения для обезвоживания.

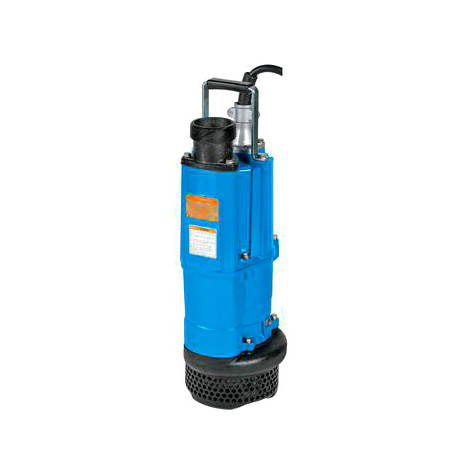

Серия НК
Насосы подрядчика для однофазного обезвоживания больших объемов.

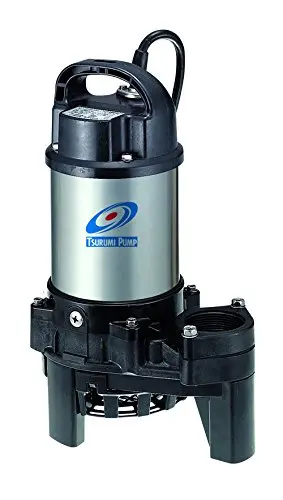

Серия ОМ
Насос серии OM имеет корпус из нержавеющей стали 304, безмасляный двигатель, рабочее колесо из армированного стекловолокном пластика, улитку и верхнюю крышку.
Серия ПН
Полувихревое рабочее колесо для твердых частиц; идеально подходит для локализации химических разливов. Насос среднего напора/большого объема.
Серия ПСФ
Закрытая многолопастная крыльчатка, насос с высоким напором/высоким объемом
Серия SFQ
Все смачиваемые компоненты изготовлены из нержавеющей стали 316; Насосы серии SFQ не ржавеют и устойчивы к коррозии.
Серия ТМ
Титановая конструкция, полувихревое рабочее колесо для работы с твердыми частицами. Идеально подходит для морской и химической промышленности.
Серия ЕПТ
Наши водоотливные насосы сконструированы для обеспечения максимальной долговечности, они компактны и легки и созданы с учетом потребностей подрядчиков. Мусороуборочный насос моделей 2″, 3″ и 4″ с двигателем Honda GX.
Серия ТЭ
Наши водоотливные насосы сконструированы для обеспечения максимальной долговечности, они компактны и легки и созданы с учетом потребностей подрядчиков. Центробежный насос с размерами 1″, 2″, 3″ и 4″ с двигателем Honda.
Серия ТД
Мембранные насосы для песка, шлама и бурового раствора.
Серия ТПГ
Тихие и надежные агрегаты для подрядчиков с ручным или электрическим запуском.
Панели 3-P для сточных вод Характеристика: Симплексные/дуплексные функции
Сверхмощные панели управления, внесенные в список UL, используемые на станциях подъема сточных вод
Панели управления с несколькими трансформаторами напряжения будут управлять насосами на 208, 230 и 460 В переменного тока
Прочный запираемый корпус из стекловолокна
Переключатель HOA для тяжелых условий эксплуатации — Hand-Off-Auto
Зеленый индикатор работы насоса для тяжелых условий эксплуатации
Защитный выключатель двигателя — обеспечивает отключение, защиту от короткого замыкания и регулируемую защиту от перегрузки
Магнитные контакторы двигателя для тяжелых условий эксплуатации, соответствующие стандарту IEC
Предохранитель управления/сигнализации
Красный сигнальный маяк
Зуммер тревоги — трель 96 дБ, автоматический сброс
Выключатель отключения зуммера — Выключатель отключения звука рассчитан на тяжелые условия эксплуатации и является маслонепроницаемым
Клеммные колодки полевой проводки с маркировкой, соответствующей маркировке на поплавковых выключателях
Ламинированная электрическая схема
Включает механические поплавковые выключатели с маркировкой для простоты установки
Внесен в список UL 508 для США и Канады
Имеются инверторы для подключения 1-фазного питания к 3-фазному

Свяжитесь с нами – Сервис | Насос Tsurumi
Название *
Электронная почта *
Телефон *
Компания
Состояние *
— select –AlabamaAlaskaAlbertaAmerican SamoaArizonaArkansasArmed Forces-AAArmed Forces-AEArmed Forces-APBritish ColumbiaCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineManitobaMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew BrunswickNew HampshireNew JerseyNew MexicoNew YorkNewfoundland and LabradorNorth CarolinaNorth DakotaNorthern Mariana IslandsNorthwest TerritoriesNova ScotiaNunavutOhioOklahomaOntarioOregonPennsylvaniaPrince Edward IslandPuerto RicoQuebecRhode IslandSaskatchewanSouth CarolinaSouth DakotaTennesseeTexasUnited States Minor Outlying IslandsUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyomingYukon TerritoryOther. ..
Страна *
— select –Aaland IslandsAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegowinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo, Democratic Republic OfCongo, Republic OfCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГваделупаГуамГватемалаГвинеяГвинея-бисауГайанаГаитиОстрова Херд и МакдональдГондурасГонконгВенгрияИсландия dIndiaIndonesiaIran (Islamic Republic Of)IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic OfKorea, Republic OfKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts And НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегал Serbia And MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard And Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, United Republic OfThailandTimor-lesteTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVatican City State (Holy See)VenezuelaViet NamVirgin Islands (British) Виргинские острова (США)Острова Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве
Почтовый индекс *
Относится к *
— выберите –Вопросы по веб-сайтуВопросы по продуктамОбслуживание клиентовПоиск дистрибьюторов TsurumiЛичная информация/конфиденциальностьДругое
Сообщение *
Если вы хотите подписаться на наши информационные бюллетени, выберите ниже.

Применимые жидкости	Консистенция и температура	Речная вода и сельскохозяйственная вода; 0 ~ 40 ° С
Насос	Крыльчатка	Пропеллер
	Уплотнение вала	Двойное механическое уплотнение
	Подшипник	Герметичный шарикоподшипник
двигатель	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Сухой погружной асинхронный двигатель, 2,4-полюсный
	Изоляция	Класс Е
	Система защиты (встроенная)	Круглый термозащитный кожух
	Смазка	Турбинное масло VG32 (без присадок)
Подключения		Специальный винт

Применимый насос	Критическое давление использования
Модели мощностью 0.75 кВт или ниже	0.2 МПа (2 кгс / см²) – давление нагнетания во время использования
Модели мощностью 1.5 кВт	0.3 МПа (3 кгс / см²) – давление нагнетания во время использования

Интервал	Пункт осмотра
Daily	Измерение рабочего тока ■ В пределах номинального тока Измерение мощности vol.tage ■ Источник питания vol.tagе терпимость = в пределах + 5% номинального объемаtage
Ежемесячно	Измерение сопротивления изоляции ■ Контрольное значение сопротивления изоляции = минимум 1 МОм [ПРИМЕЧАНИЕ] Двигатель необходимо проверить, если сопротивление изоляции значительно ниже, чем при последней проверке.
Раз в полгода	Проверка масла (модели с максимальной выходной мощностью 0.75 кВт) ■ 1,500 часов или 6 месяцев, в зависимости от того, что наступит раньше
Раз в год	Проверка масла (модели с выходной мощностью 1.5 кВт) ■ 6,000 часов или 12 месяцев, в зависимости от того, что наступит раньше Замена масла (модели с максимальной выходной мощностью 0.75 кВт) ■ 3,000 часов или 12 месяцев, в зависимости от того, что наступит раньше Замена механического уплотнения (модели с максимальной выходной мощностью 0.75 кВт) [ПРИМЕЧАНИЕ] Для проверки и замены механического уплотнения требуется специальное оборудование. Чтобы выполнить эту операцию, обратитесь к дилеру, у которого было приобретено это оборудование, или в офис продаж Tsurumi в вашем регионе.
Раз в 2 года	Замена масла (модели с выходной мощностью 1 кВт) ■ 9,000 часов или 24 месяца, в зависимости от того, что наступит раньше Замена механического уплотнения (модели с выходной мощностью 1. 5 кВт) [ПРИМЕЧАНИЕ] Для проверки и замены механического уплотнения требуется специальное оборудование. Чтобы выполнить эту операцию, обратитесь к дилеру, у которого было приобретено это оборудование, или в офис продаж Tsurumi в вашем регионе.
Раз в 2-5 лет	Капитальный ремонт ■ Насос необходимо капитально отремонтировать, даже если насос выглядит нормально во время работы. В частности, может потребоваться более ранний капитальный ремонт насоса, если он используется постоянно. ПРИМЕЧАНИЕ] Чтобы отремонтировать насос, обратитесь к дилеру, у которого он был приобретен, или в офис продаж Tsurumi в вашем регионе.

Применимая модель	Указанный объем
Модель с выходной мощностью 0. 4 ~ 0.75 кВт	160
Модель с выходной мощностью 1.5 кВт	600

Симптом	Вызывать	контрмера
Насос не запускается.	Не подается надлежащее питание (т.е.tagд). Обрыв в кабеле кабины или плохой контакт. Посторонний предмет застрял в гребном винте, вызывая срабатывание защиты двигателя.	CD Обратитесь в электроэнергетическую компанию или в мастерскую по ремонту электрооборудования. Проверьте, нет ли обрыва в кабеле или проводке кабины. Осмотрите насос и удалите мусор.
Насос запускается, но сразу останавливается, вызывая срабатывание защиты двигателя.	В крыльчатку заклинило постороннее вещество или корпус насоса заполнен грязью. Объемtagе слишком низкое. Насос 5-0 Гц используется при 60 Гц. Насос долгое время эксплуатировался с забитой сеткой фильтра. Двигатель неисправен. Насос всасывает слишком много грязи.	Снимите стойку сита, удалите мусор и вручную покрутите крыльчатку. Укажите номинальный объемtage или используйте удлинительный кабель, соответствующий спецификациям. Проверьте паспортную табличку и замените насос или рабочее колесо. Удалите мусор с подставки для фильтра. Отремонтируйте мотор или замените его новым. Поместите бетонный блок под насос, чтобы насос не втягивал излишки грязи.
Объем перекачки низкий.	Рабочее колесо изношено. Шланг засорен или перекручен в средней части. Стойка фильтра забита или закопана. Двигатель вращается в обратном направлении.	Заменить крыльчатку. Сведите к минимуму изгибы шланга, и если насос используется в пыльном помещении, поместите его в сетчатую корзину во время работы. Удалите мусор с подставки для фильтра. Поместите бетонный блок под насос, чтобы насос не втягивал излишки грязи. Измените подключение к источнику питания.
Насос издает вибрацию или шум.	Опора трубы ослаблена. Подшипники двигателя повреждены.	Закрепите опору трубы. Заменить подшипники двигателя.

модель продукта
Заводской номер
Дата покупки
Замечания

Модель	Размер нагнетания (дюймы)	Мощность двигателя (л.с.)	Диаметр (дюймы)	Высота (дюймы)	Макс. диаметр твердого тела (дюймы)	Вес (фунты)	Подробнее
ХС2.4С	2	1/2	10 1/16	12 15/16	0,276	25	Посмотреть подробности
ХС3. 75С	3	1	12 7/16	15 5/16	0,276	43	Посмотреть подробности
ХС3.75СЛ	3	1	12 7/16	16 3/4	0,276	50	Посмотреть подробности
ХСД2. 55С	2	3/4	10 3/8	15 3/8	0,393	39	Посмотреть подробности
ХСЭ2.4С	2	1/2	13 1/2	17 1/2	0,276	26	Посмотреть подробности
ХСЗ2. 4С	2	1/2	13 1/2	15 1/8	0,276	30	Посмотреть подробности
ХСЗ3.75С	3	1	13 1/2	17 1/2	0,276	50	Посмотреть подробности
ХСЗ3. 75SL	3	1	15 3/4	19 7/8	0,236	50	Посмотреть подробности

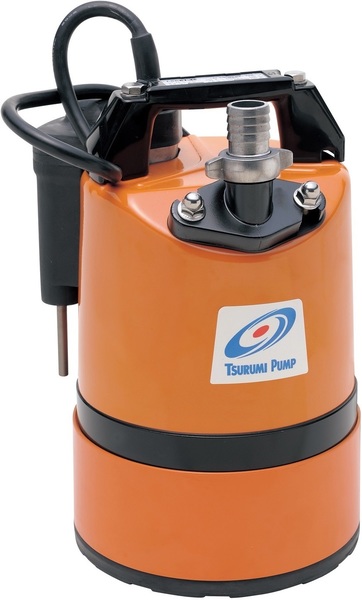

ЛБ-1500	3	2	7 3/8	23 5/16	0,236	85	Посмотреть подробности
ЛБ-480	2	2/3	7 16/11	11 1/4	0,236	28	Посмотреть подробности
ЛБ-480А	2	2/3	8 3/4	11 1/4	0,236	29	Посмотреть подробности
ЛБ-800	2	1	7 16 сентября	13 7/16	0,236	37	Посмотреть подробности
ЛБ-800А	2	1	8 3/4	13 7/16	0,236	38	Посмотреть подробности
ЛСК1. 4С	0,75	2/3	7 16.11.	12 7/16	0,236	31	Посмотреть подробности
ЛСР2.4С	2	2/3	8 1/4	11 3/8	0,236	28	Посмотреть подробности
НК2-15	3	2	9 7/16	24 1/2	0,334	80	Посмотреть подробности
НК3-22Л	3	3	9 1/4	26 1/2	0,334	90	Посмотреть подробности
НК4-22	3	3	9 7/16	24 1/2	0,334	81	Посмотреть подробности
