Содержание

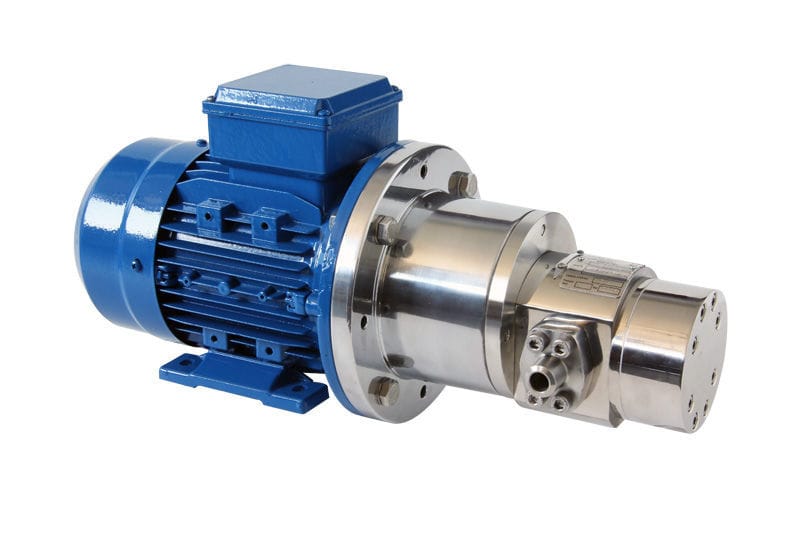

Шестеренчатый насос (шестеренный) – виды, принцип работы

Насос – это гидравлическая техника различного назначения, которая может работать в режиме насоса или гидромотора в зависимости от того, какой вращательный момент передан валу. Вал может вращаться вправо, влево и в обратную сторону (реверсивно). По своему прямому назначению насосы могут быть крыльчатыми и поршневыми, сильфонными и пластинчато-роторными, кулачковыми с серпообразым ротором и импеллерными, синусыми и винтовыми, перестальтическими (шланговыми) и вихревыми, мембранными и оседиагональными (шнековыми), центробежными и  многосекционными, струйными аппаратами, гидротараннымии шестеренчатыми. Сегодня расскажем, что такое шестеренчатый насос.

Шестеренчатые насосы были запатентованы в СССР в конце сентября 1977-го года четырьмя инженерами мелитопольского института механизации сельского хозяйства Анатолием Кастеляни, Иваном Федоренко, Владимиром Черкуном и Михаилом Довгалем. Номер первого в СССР патента на усовершенствованный насос  шестеренчатый – 646090.

При этом, аппарат НШ, в том виде, в котором мы его знаем, был изобретен Олегом Барановым в 1968 году.

Шестереночный, шестерной – это то же самое, что и шестеренные насосы, которые нашли широкое применение в системах гидравлики последнего поколения. Шестеренные насосы делятся на технику для:

Шестеренные насосы (НД) рассчитаны на уровень давления до 5-ти атмосфер, (СД) рассчитаны для уровня давления до 30-ти атмосфер и высокого (ВД) – на уровень давления до 70-ти атмосфер. При этом шестеренчатый насос НД может применяться в смазочных и охладительных системах станков, СД – в системах гидравлики фрезерных и шлифовальных станков.

Применение шестеренчатых насосов высокого давления можно встретить в гидравлической системе протяжного, сверлильного, фрезерного или токарного оборудования. Бывают также модели, специально спроектированные, чтобы пропускать воду или керамический краситель, масло или смазочные материалы.

Кроме того, эти аппараты делятся на:

  • шестеренный насос с внутренним зацеплением;
  • с зацеплением наружного типа.

Аппараты с наружным зацеплением – это техника, рассчитанная для работы с вязкими жидкостями, которые используют для смазки.  Эти аппараты достаточно просты в изготовлении, но не такие компактные, как аппараты с зацеплением внутреннего типа.

Принцип работы шестеренчатого насоса

Ведомая шестеренка аппарата с наружным способом зацепления вращается при постоянном контакте с ведущей шестеренкой. При этом шестеренки вращаются в противоположные стороны, и в полости всасывания, в момент выхода зубьев из зацепления образуется вакуум.

За счет образования вакуума жидкость попадает в полость всасывания, где постепенно перемещается в полость нагнетания, откуда выталкивается зубьями в нагнетательный трубопровод. При этом, контакт между зубьями шестеренок такой плотный, что делает обратный ток жидкости из камеры нагнетания в камеру всасывания невозможным.

В аппаратах с внутренним принципом зацепления принцип работы шестеренного насоса примерно тот же, за исключением того, что ведущая шестеренка, которую вращает электродвигатель, вращает и внешнее колесо. Всасывание жидкости обеспечивается создаваемым вакуумом, а предохранительным клапаном между отсеком всасывания и нагнетания в данном случае служит серповидный уплотнитель.

Например, производитель насосов шестеренных Вosch, создал целую линейку аппаратов AZP с внешним принципом зацепления, которая состоит из моделей:

  • AZPB;
  • AZPF;
  • AZPN;
  • AZPG;
  • AZPS;
  • AZPT;
  • AZPU;

Это модельный ряд  нерегулируемых аппаратов с номинальным давлением от 250 до 280 бар. В остальном отличаются типовым рядом (последней буквой в маркировке модели от В до J). При этом, первые две буквы – AZ – это обозначение самого изделия, а Р – функция. Различия в типоразмерности внутри модельного ряда идут по постоянному и кратковременному рабочему давлению, а также минимальной и максимальной скорости вращения.

Последние четыре модели в списке обладают дополнительной функцией бесшумности при работе. Дополнительные характеристики всегда можно посмотреть в техническом паспорте и конфигураторе изделия.

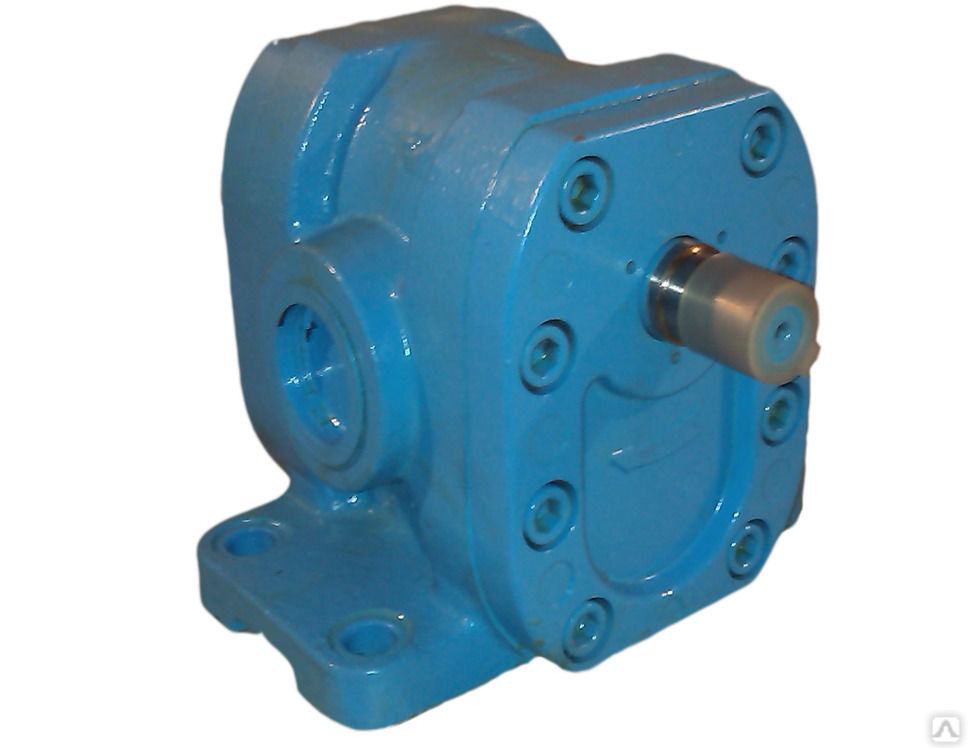

Серия шестеренных насосов Г11 и Г11-11А используется в дозирующих устройствах и в аппаратах, где применяют технические масла и смазки, в которых повышенный уровень кинематической вязкости (до 400 мм²/с). При этом вязкость насосов может ограничиваться лишь смазывающей способностью жидкости и мощностью двигателя самого насосного аппарата.

Износостойкий корпус из чугуна и крышка из алюминиевого сплава, шестеренки из хромистой стали и манжетный тип уплотнения вала обеспечивают бесперебойную и надежную работу техники даже в условиях нагревания смазочных материалов до 60°C.

В стандартной модели насосов Г11-11А используют вал с правосторонним вращением. Но, по желанию заказчика модель можно модифицировать под левостороннее вращение или вообще, заменить прямое движение  жидкостей на реверсивное. Обо всех изменениях будут сообщать дополнительные буквы в маркировке (Л или Р).

Но, если техника моделей Г11 и Г11-А использовалась для перекачки материалов, которые не вызывали коррозию и не представляют опасность  при эксплуатации, то продукция компании VIP Technology рассчитана на абразивные, агрессивные и горючие материалы. Такие, например, как лак или краски, нефтепродукты или битум, нефтяного или дизельного топлива.

Такую насосную технику изготавливают из углеродистой стали и чугуна, а все уплотнения в конструкции представляют из себя соединение, в составе которого двойной графит и керамика. Иногда прокладки для вала и ведущего колеса могут выполняться из бронзы.

Принцип работы шестеренчатого насоса (видео)

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной  шестеренчатой техники. Состоит шестеренчатый насос из:

  • корпуса;
  • крышки;
  • ведущей шестерни;
  • ведомой шестерни;
  • втулки;
  • сальника;
  • уплотнителя;
  • пластины;
  • пружины;
  • патрубка
  • распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

Виды и классификация шестеренчатых насосов

   Примерное время чтения 5 минут 30 секунд

Разделы статьи

Что такое шестеренчатый насос?

Шестеренчатые насосы – это объемное оборудование гидравлического типа. Они используются для работы с маслом, смолой, нефтью, битумом, дизельным топливом, парафином, мазутом, а также другими смесями высоких температур без твердых частиц. Данный вид из всех роторных устройств имеет одну из самых простых конструкций и низкую цену. Ключевыми факторами насосного оборудования являются:


  • Давление,
  • Мощность,
  • КПД,
  • Частота вращения,
  • Частота подач

Особенностью являются наличие возможности работать при высокой частоте вращений, регулировать объем подачи жидкости и изменение ее направления.


Классификация шестеренчатых насосов

Выделяют определенные виды насосов, каждый из которых имеет отличительные признаки:


  • по характеру зацепления: внутренний, внешний;
  • по форме зубьев: прямые, шевронные, винтовые;
  • по направлению вращения ротора: правое, левое, реверсивное;
  • по числу сцепившихся роторов: двухроторные, многороторные;
  • по числу ступеней: одно- и многоступенчатые;
  • по возможности регулирования: регулируемые, нерегулируемые;
  • по способу обеспечения бесперебойной работы давления: разгруженные, неразгруженные, с автоматической регулировкой торцевых зазоров.

В компании «КлинТех» Вы найдете следующие модели электрических насосов:


  1. Для масла: способны перекачивать такие вязкие жидкости, как парафин, щёлочь, нефтепродукты, синтетические растворы, жидкое стекло. Прибор может работать без дополнительного оборудования, а также поддерживает требуемое давление без перегрева;
  2. Для вязких жидкостей: работают со смолами, битумами, смазками, сиропами, клеями, расплавами полимеров. Оборудование изготавливается из графита, бронзы, чугуна, а также из нержавеющей стали и карбида вольфрама. Чаще всего используются для отопления, рекуперации энергии, при производстве мыла, на литейных заводах;
  3. Устройства с механическим уплотнением: осуществляют перенос лекарственных препаратов, косметических средств, опасных, газообразных, мультифазных, а также склонных к кристаллизации жидкостей.
  4. С сальниковой муфтой: КПД устройства на 5% выше, чем у других моделей; жидкость перекачивается со значительной потерей тепла; большое количество энергии тратится на вихревые токи или на трение во время переноса сред.

Какие виды гидравлических шестеренчатых насосов востребованы?

Сегодня самым популярным вариантом является оборудование для вязких жидкостей с внешним зацеплением. Принцип работы устройства заключается во вращении двух шестерней в разных направлениях, зацепленных друг за друга. Между зубцами и стенками находится пространство, где образуется разрежение, а жидкость выталкивается в трубопровод. Сверху и снизу зубья вплотную соединяются, чтобы жидкость не протекала в обратную сторону. Именно такие зазоры влияют на КПД, которое не может превышать 90%.


Зубья могут быть как прямые, косые, так и цилиндрической формы. Косозубые и шевронные создают равномерный поток, что позволяет создавать до 3500 оборотов в минуту. Во время работы с большими объемами жидкостей вращения снижаются до 700 раз в минуту.

Редким видом является внутренний тип зацепления, так как производство такого аппарата сложнее, потому что требуется дополнительная подгонка деталей. В устройстве одна шестерня располагается в другой. Сильной стороной такой модели является маленький размер и работа со всеми типами жидкостей. Температура среды может достигать 400 градусов, а вязкость до 1.000.000 сантипуазов.



Преимущества шестеренчатых насосов


  1. Работа со всеми видами вязких жидкостей;
  2. Низкая цена;
  3. Простое обслуживание и ремонт;
  4. Возможность работы с высокими температурами;
  5. Небольшой вес;
  6. Наличие самовсасывающей способности;
  7. Бесперебойная работа;
  8. Медленный и равномерный износ всех деталей;
  9. Наличие гарантийного срока;
  10. Универсальность;
  11. Надёжность;
  12. Долгий срок службы;
  13. Точная дозировка;
  14. Прочность.

Однако, среди недостатков можно выделить следующее:


  • возможные колебания при подаче в напорную магистраль;
  • расшатывание опоры;
  • КПД не поднимается выше 95%;
  • при высоком давлении ресурс устройства снижается;
  • наличие лишнего шума.

Сферы применения


  1. Судостроение;
  2. Лакокрасочная сфера;
  3. Нефтегазовая отрасль;
  4. Пищевая индустрия;
  5. Строительство;
  6. Сельское хозяйство;
  7. Добывающее производство на морских платформах;
  8. Металлургия;
  9. Машиностроение;
  10. Химическая, лакокрасочная сферы;
  11. Текстильное, целлюлозно-бумажное производство;
  12. Здравоохранение.

Как выбрать шестеренчатый насос?

Перед покупкой оборудования следует учитывать следующие факторы:


  • материал конструкции: должен выдерживать воздействие химических веществ и не вступать с ними в реакцию;
  • диаграмма должна соответствовать диапазону вязкости жидких сред во время перекачивания;
  • скорость вращения вала выбирается исходя из характеристик на диаграмме;
  • мощность привода должна быть с запасом на возможную вязкость.

Зная все важные параметры можно подобрать устройство с необходимой скоростью вращения и мощностью мотора, которое будет соответствовать всем Вашим требованиям и цене.


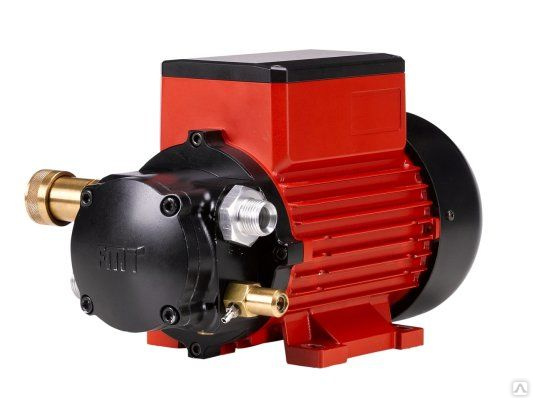

Самовсасывающий шестеренчатый насос

Купить насосное оборудование можно в интернет-магазине «КлинТех» по низким ценам. Наши сотрудники выполнят необходимые расчёты и подберут устройство под Ваши цели. Мы сотрудничаем с такими известными производителями, как Victor Pumps, Varisco, Thermobile, Nettuno, Euromacchine, Koshin и Teknikum. Оставляйте заявку на нашем сайте или звоните по телефону +7 (495) 532-25-70.


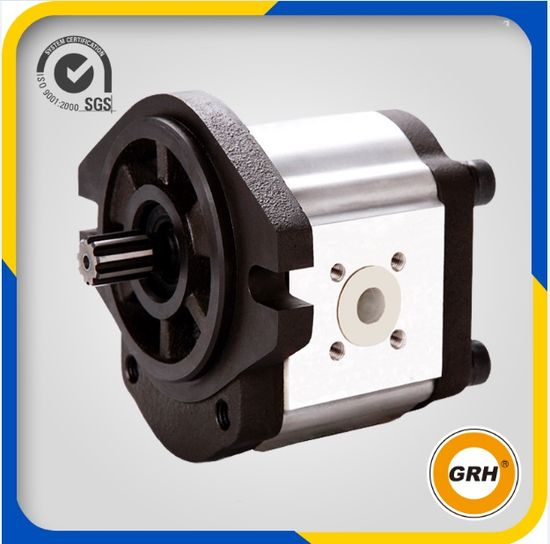

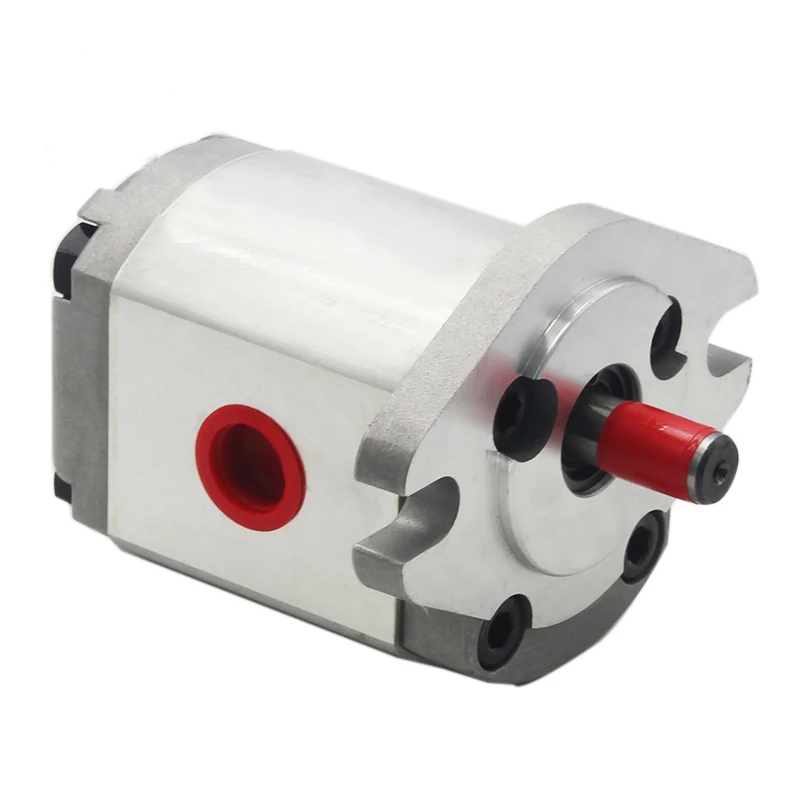

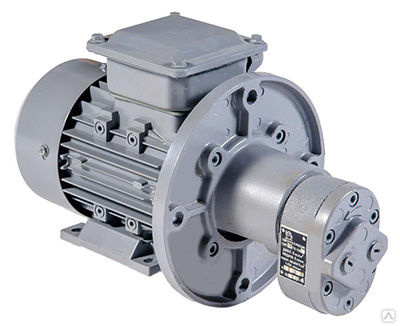

Шестеренные насосы (НШ): масляный, гидравлический, МТЗ

Содержание

Шестеренные насосы представляют собой агрегаты, которые относятся к роторному типу оборудования. Такие гидравлические устройства являются востребованными практически на любом современном производстве, а также в быту.

Шестеренный насос (вид в разрезе)

В этой статье мы поговорим о принципе работы агрегатов, основных видах, ремонте, а также об их преимуществах и недостатках.

Принцип работы оборудования

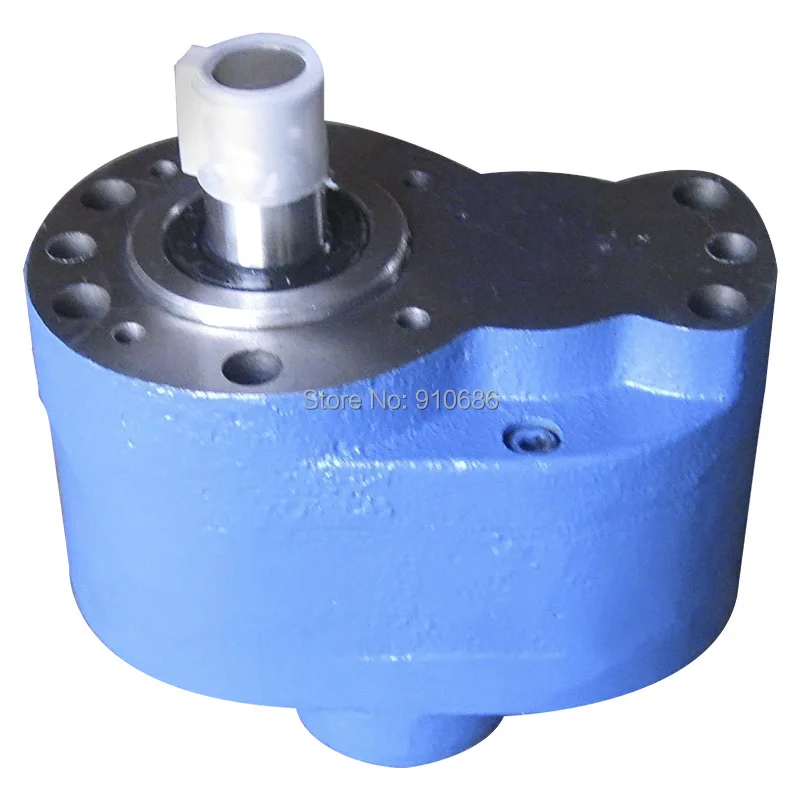

Гидравлические масляные шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других функционируют по следующему принципу работы. Если устройство объемного типа, то оно функционирует по принудительному типу смещения перекачиваемой воды.

При вращении шестеренок со стороны всасывания появляется разряжение, в результате чего вода под давлением начинает заполнять свободное место между зубчиками, проходя в сторону нагнетания. Попадая сюда, жидкость выталкивается через нагнетательную трубку.

Устройство шестеренного насоса с внутренним зацеплением

Зубчатые шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других оборудуются двумя шестеренками, находящимися в корпусе устройства. Одно колесо работает под воздействием электромотора, установленного на одной оси с самой шестеренкой. Следует отметить, что это колесо является ведущим, а второе, которое зацепляется от него, считается ведомым.

Когда агрегаты моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других, вода захватывается зубчиками шестеренки, после чего перемещается в сторону нагнетания. Поскольку в гидравлических устройствах масляного типа плотность сцепления зубчиков максимальная, обратный ход жидкости минимален, такой принцип работы.
к меню ↑

Принцип работы DESMI (видео)


к меню ↑

Типы устройств

Если с принципом все ясно, перейдем к разновидностям. Шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других с муфтами и без, можно разделить на несколько основных видов:

  1. Устройство с внешним зацеплением. Такая разновидность агрегатов на сегодня является одной из самых распространенных и простых по своей конструкции. Вращение и смещение достигается путем изменения объемов в полостях соединенных между собой компонентов с независимыми приводами. Оборудование такого типа считается наиболее мощными и одним из самых дешевых вариантов. Такие масляные гидравлические НШ применяются для перекачки воды или другой жидкости с большой вязкостью. Агрегаты с внешним зацеплением могут функционировать на большом давлении, но по своим размерам они значительно больше.
  2. Устройства с внутренним зацеплением представляет собой агрегат такого типа, где ведомая шестеренка установлена внутри ведущей. Когда элементы начинают вращаться под давлением, НШ получает более высокий уровень объема вытеснения, соответственно, он обладает лучшими всасывающими характеристиками.
  3. Трехшестеренные устройства оснащаются одной ведущей шестеренкой и двумя ведомыми. Кроме того, в них находится четыре всасывающих лопасти, и пять – напорных. На практике данные масляные гидравлические агрегаты этого типа оптимально использовать в приводах, где следует иметь две напорные линии, независящие друг от друга. Также следует отметить, что количество зубчиков на шестеренках определяет равномерность подачи воды, в частности, чем зубчиков будет больше, тем подача будет равномернее, но производительность при этом немного теряется.

к меню ↑

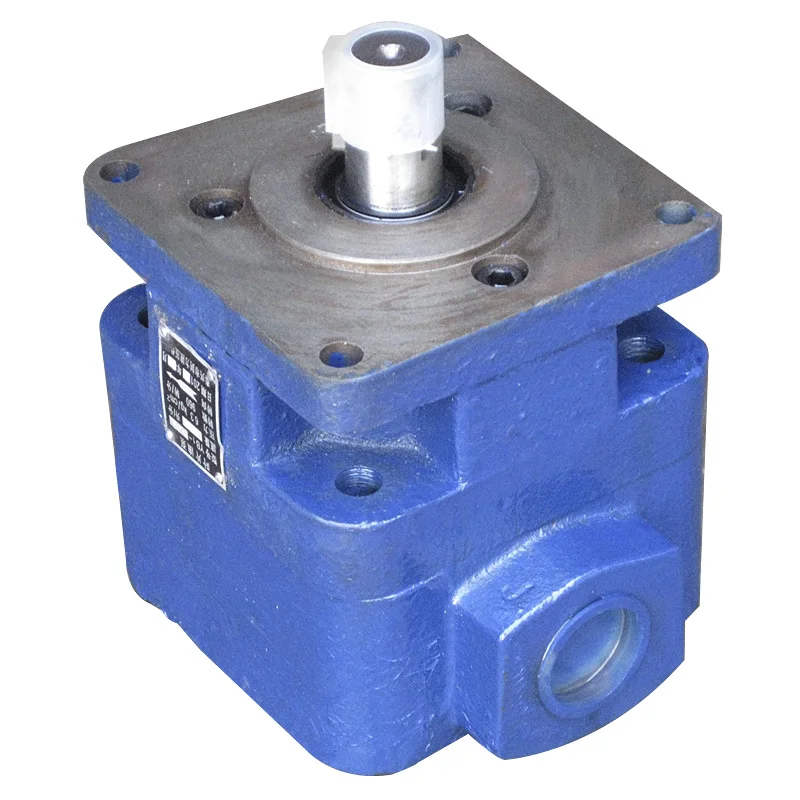

Основные узлы конструкции

В зависимости от модели 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а или другой от производителей МАЗ, НМШ, МТЗ и других, корпус установки может быть выполнен из разных материалов. Обычно для этих целей используется алюминий. Внутри корпуса устройства, будь то насос НШ 32, насос НШ 50 или любой другой, с муфтой или без, находится подшипниковый блок с шестеренками, а также уплотнительная конструкция.

Основные элементы шестеренного насоса НШ-К

Внутри последней расположены две сегментные поверхности, их обхватывают зубчики с определенным зазором, предназначенные для уплотнения валов. Уплотнения по торцам конструкции достигается за счет поджимных пластин, установленных в пазах блока. С левой стороны уплотнительной конструкции есть специальные углубления для резиновых прокладок.

В результате нагнетания воды происходит воздействие на пластины, прижимающиеся к торцам шестеренок. Это, в свою очередь, позволяет обеспечить одинаковые утечки вне зависимости от рабочего давления устройства. Сама конструкция, вне зависимости от модели, будь то 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ или других, закрывается крышкой с уплотнительной резинкой.
к меню ↑

Технические характеристики

Устройства моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а и других от производителей МАЗ, НМШ, МТЗ с муфтами и без, обладают определенными техническими характеристиками. Такие установки используются в системах, функционирующих при высоком давлении.

Они характеризуются относительной простотой конструкции, минимальным числом элементов, из которых состоят, не особо высокой ценой и достаточной устойчивостью к загрязнениям. Параметр давления должен варьироваться в районе от 10 до 20 кПа, чтобы в ходе эксплуатации установки предотвратить вероятность кавитации.

  1. Давление НШ с внешним типом зацепления составляет не более 280 бар. В данном случае наибольшая скорость вращения шестеренок варьируется в районе 3800 об/мин, а показатель мощности составляет не более 85 кВт. Что касается объема, то здесь все зависит от производителя и объем а – от 0.5 до 250 см³.
  2. Если говорить об устройстве с внутренним типом зацепления, то здесь уровень давления составляет не более 315 бар. Скорость вращения валов – около 3600 об/мин, а уровень мощности – не более 95 кВт. Что касается объема, то этот показатель составляет от 1,7 до 250 см³.

Таблица технических характеристик шестеренных насосов серии НШМ

к меню ↑

Преимущества и недостатки

Любой сдвоенный гидравлический масляный шестеренчатый насос НШ 40 или другой, с муфтой и без, вне зависимости от параметров и размеров, обладают рядом плюсов и минусов. Плюсы:

  1. Шестеренчатный гидравлический насос НШ 14 или другой модели – это надежное устройство с высоким сроком службы.
  2. Размеры. Масляные шестеренчатые агрегаты обладают небольшими размерами, что позволяет без проблем их транспортировать. Будь то круглая конструкция или другой формы.
  3. Шестеренчатые устройства обычно обладают простой конструкцией.
  4. Достаточно высокий коэффициент полезного действия.
  5. Возможность сдвоенного устройства перекачивать вязкие и горячие жидкости.

Минусов таких устройств с муфтами и безнемного, но они есть. Основной недостаток гидравлического масляного агрегата (круглой или любой другой формы) состоит в том, что на зубчатые шестеренки жидкость воздействует в одностороннем порядке.

Шестеренные агрегаты обладают простой конструкцией

Соответственно, есть большая вероятность столкнуться с необходимостью ремонта из-за расточки корпуса.
к меню ↑

Основные неисправности

Теперь перейдем к вопросу ремонта, который может быть вызван некоторыми неисправностями. Основной список поломок агрегата с муфтами или без, приведен ниже:

  1. Появление вибраций при работе агрегата. Неисправность может быть вызвана ослаблением крепления агрегата к кронштейну, выходом из строя муфты или несносности валов.
  2. Повышенный шум может быть обусловлен ослаблением затяжки насоса и моторчика либо износом подшипников.
  3. Резкие колебания давления свидетельствуют о необходимости ремонта всасывающей магистрали, а также пониженным уровнем жидкости в баке.
  4. Утечка масла требует ремонта уплотнительного узла либо более сильной затяжки фиксатора нагнетательного трубопровода.
  5. Если подача агрегата в целом снизилась, то это может свидетельствовать о необходимости ремонта качающего узла. Также это может быть связано с высокой температурой масла.

Если устройство греется, это также говорит о необходимости его ремонта. Иногда требуется заменить фланцы, а в некоторых случаях нужен полный разбор конструкции для дальнейшего ремонта.

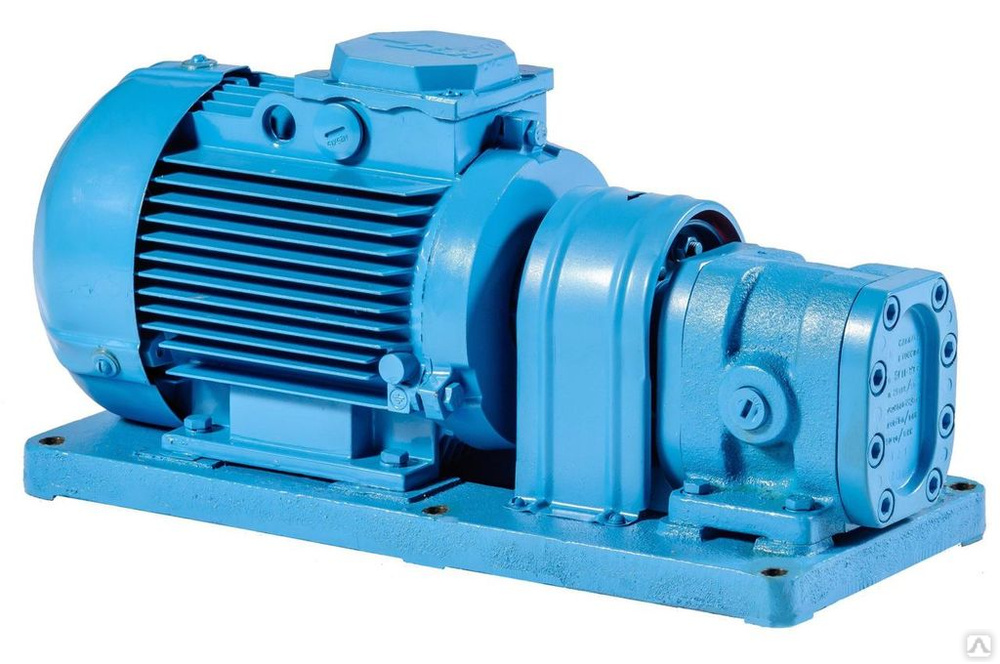

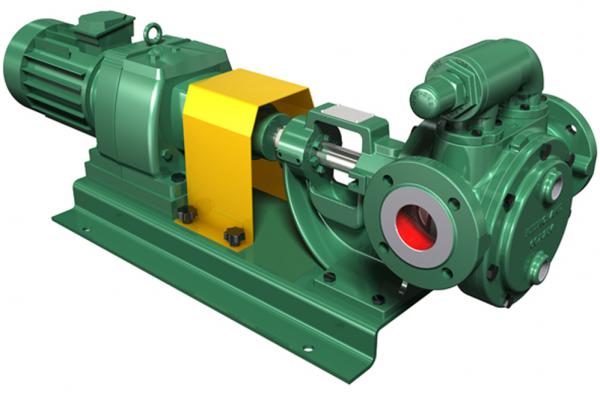

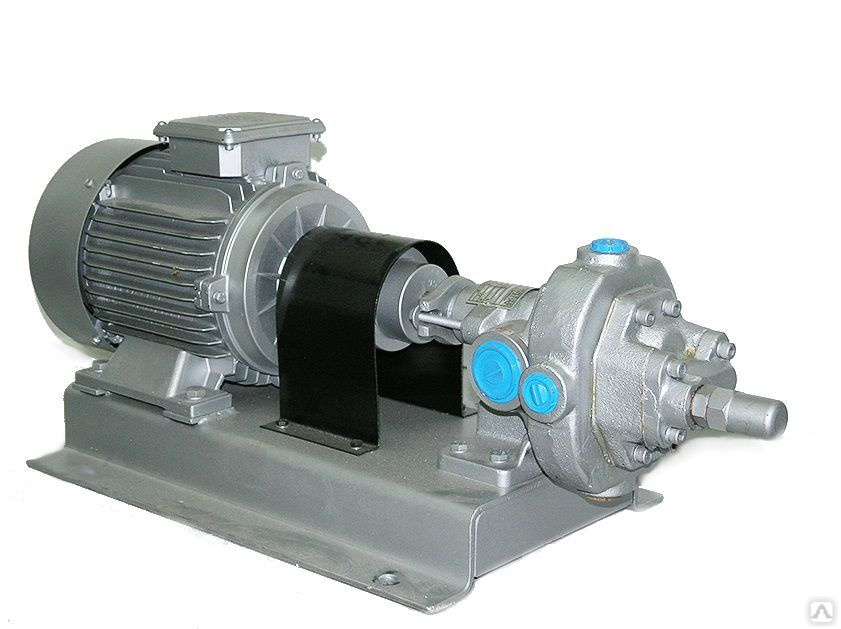

Шестеренный насос НМШ 5-25-4.0/25

Если вы столкнулись с такой проблемой, то это дело лучше доверить профессионалу, самостоятельный ремонт может только усугубить ситуацию.
 Главная страница » Насосы

Насос шестеренный Пожарный НШН-600 – Альфа-Техник

Описание

Насос НШН-600 пожарный , устанавливается на бампере автомобиля, приводится в действие от храповика коленчатого вала двигателя автомобиля, предназначен для подачи воды(при тушении пожаров)

Из всех разновидностей пожарных насосов ведущий приоритет отдается насосу НШН-600, который применяется для перекачки огнетушащих веществ к очагу пожара. Этот насос используется для работы на пожарной технике в тушении пожаров, а также возможно его применение в хозяйственных нуждах.

В пожарной практике этот насос устанавливается на пожарный автомобиль или трактор. Для хозяйственных нужд пожарный насос используется в качестве средства перекачки воды. Достаточно компактные габариты, относительно небольшая масса (30–35 кг) и большой производительности (10 литров/секунду) этот пожарный насос является незаменимым средством как при тушении возгораний, так и для прочих бытовых нужд. Максимальное рабочее давление этого пожарного насоса около 0,45 Мпа.

По запросу покупателя, насос пожарный НШН-600 может поставляться с приводом и без, а также может быть в комплекте с прочими видами пожарного обмундирования.

Эксплуатация пожарного насоса НШН-600

Насос пожарный НШН-600 устанавливается на бампере автомобилей ГАЗ-51, ЗИЛ-130, ГАЗ-53 и трактора. Пожарный насос заводится от храповика колен вала двигателя автомобиля или трактора.

Основные преимущества насоса НШН-600
•совместим с различными видами пожарного оборудования;
•работа с различными огнетушащими веществами;
•возможность работы от аккумуляторов;
•простота эксплуатации и обслуживания
•пожарный насос НШН-600 может использоваться в условиях высоких температур и влаги, и устойчив к механическим повреждениям.
•благодаря конструктивной простоте и надежности пожарного насоса НШН-600 существует возможность использования его в любых условиях, без выполнения сложного монтажа и облуживания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Насос НШН-600
Наибольшая высота всасывания, м6,5
Максимальная высота напора
, м
45
Максимальная производительность л/мин,600
Диаметр входного/ выходного отверстия, мм77/ 62
Вес, кг30
Материал корпусаЧугун
Габаритные размеры, мм350х310х240

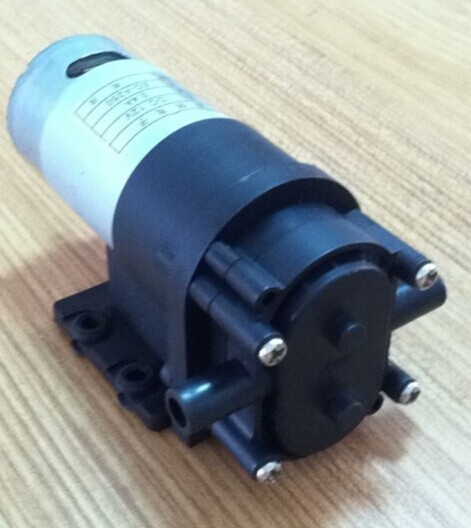

Насос шестеренчатый Fluid-o-Tech Gear 24 VDC серии DGD09

Шестеренчатые насосы с напряжением 24 вольт DC серии DGD09, изготовленные известным итальянским производителем Fluid-о-Tech предназначены для применения в чистой воде и относительно вязких жидкостей при низком давлении, имеют низкую пульсацию и способны перекачивать жидкости при максимальной температуре 70°С с давлением до 4 бар (58 PSI) и скорости потока до 160 л/час (до 2,6 л/мин).

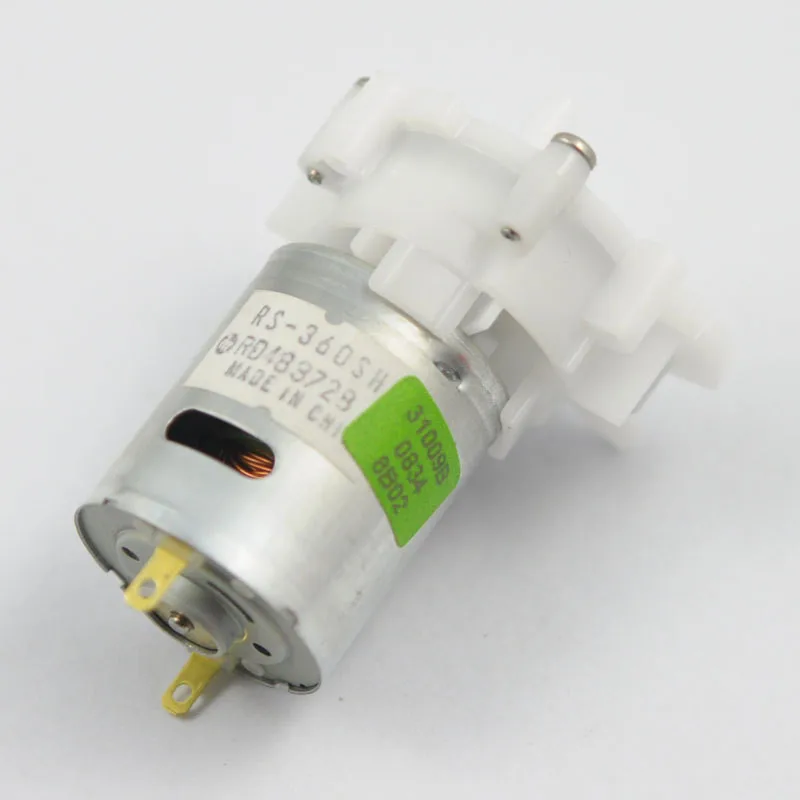

Микро-шестеренчатые помпы применяются для перекачки воды, молока, алкоголя, масла гликоля и прочих жидкостей. Отличительными особенностями шестеренчатых насосов Fluid-o-Tech серии DGD09 являются компактность, регулируемая производительность, гигиеничность.

Чрезвычайная компактность конструкции насоса делает его предпочтительным выбором при ограниченном пространстве. Впускной/выпускной коннекторы для трубки 8 мм.

Корпус насоса и зубчатое колесо (шестерня) изготовлены из материала Vectra. Уплотнения изготавливаются из материала NBR (по запросу из EPDM или Viton).

Варианты моторов (частота вращения):
• 1500 rpm, 24 V DC
• 3400 rpm, 24 V DC
• 3900 rpm, 24 V DC

Сферы применения:

Очистка воды
Охлаждение лазерных контуров
Системы разьрызгивания и впрыска
Циркулирующая вода
Удаление конденсата
Дозирование сиропа
Вендинговые аппараты
Пищевое производство и переработка
Цифровая макропечать

Спецификация:

  • Напряжение: 24 VDC (вольт постоянного тока)
  • Моторы, частота вращения (оборотов в минуту): 1500 rpm / 3400 rpm / 3900 rpm
  • Материал: Vectra
  • Вход/выход: коннекторы для трубки 7 мм
  • Ширина шестерни: 9 мм
  • Давление (максимальное): 4 бар/58 psi
  • Самозакачивание: до 1,5 метра
  • Максимальная температура: 70°C
  • Скорость потока (макс.): до 160 литров/час
  • Степень защиты: IP20
  • Уплотнители: стандартно NBR; на заказ EPDM или Viton®
  • Стандарт NSF для питьевой воды
  • Размеры ДхШхВ  (мм): 119х37х39
  • Вес: 360 грамм

 Буклет от производителя (pdf, 343 лb).

 Инструкция пользователя (pdf, 502kb).

 NSF сертификат (137 kb)

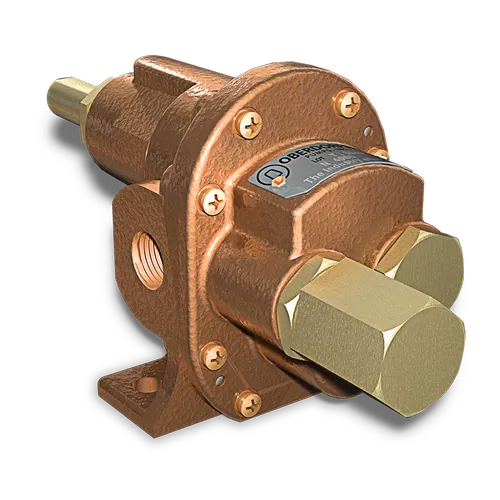

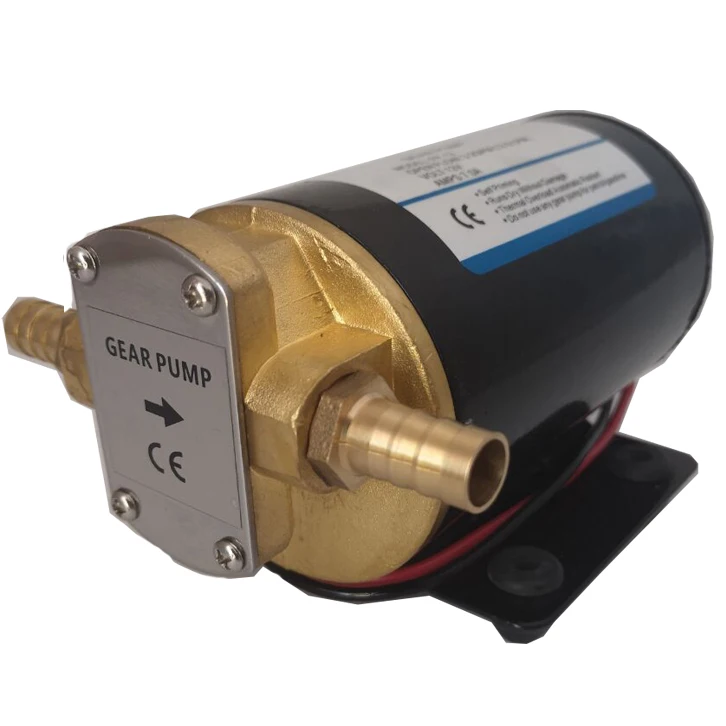

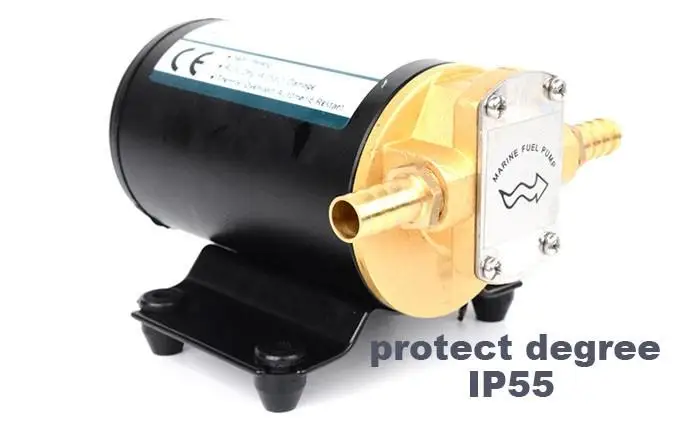

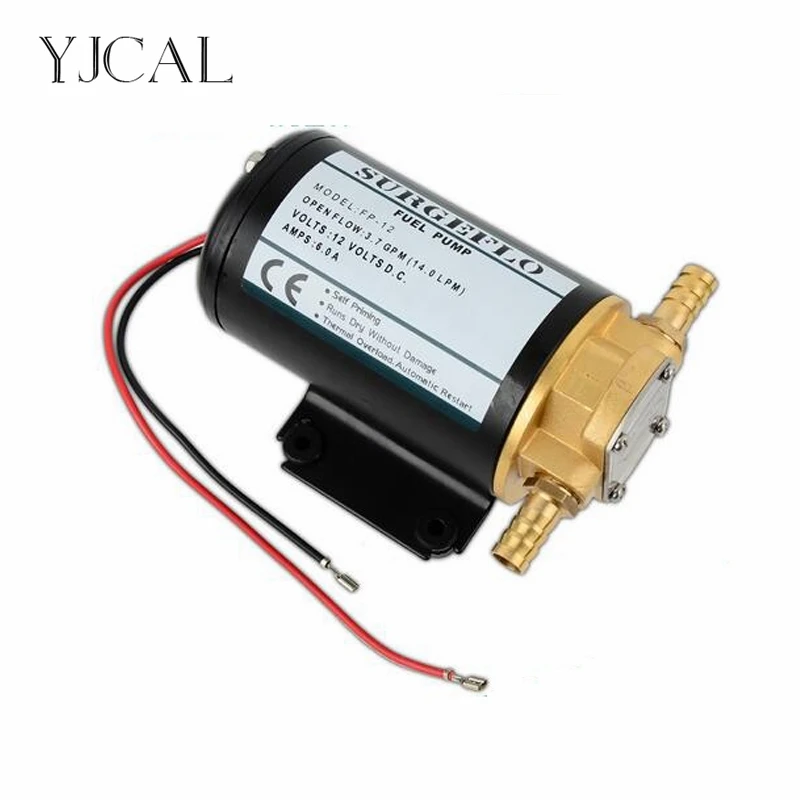

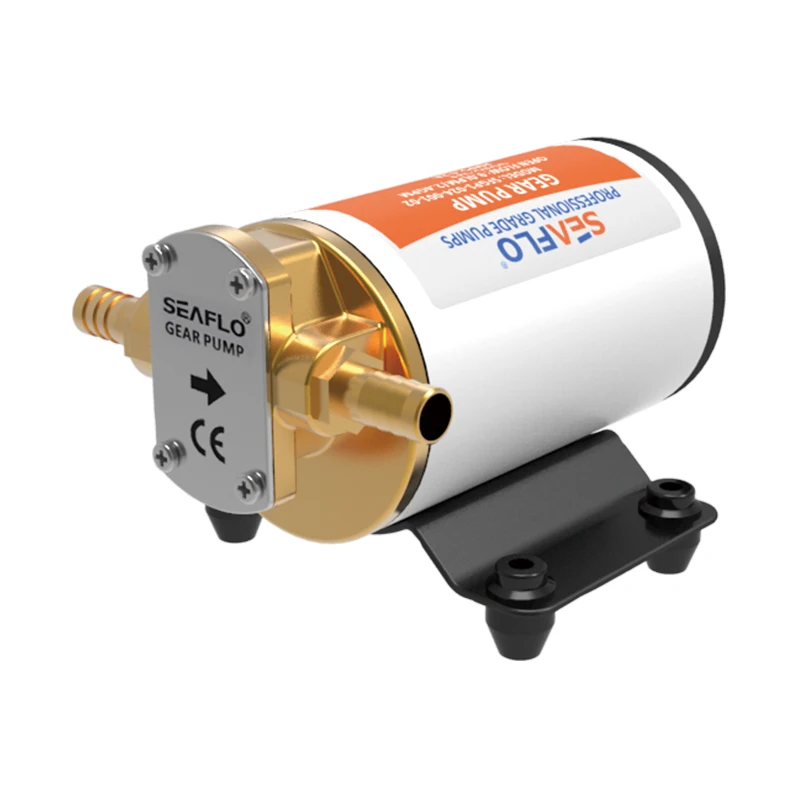

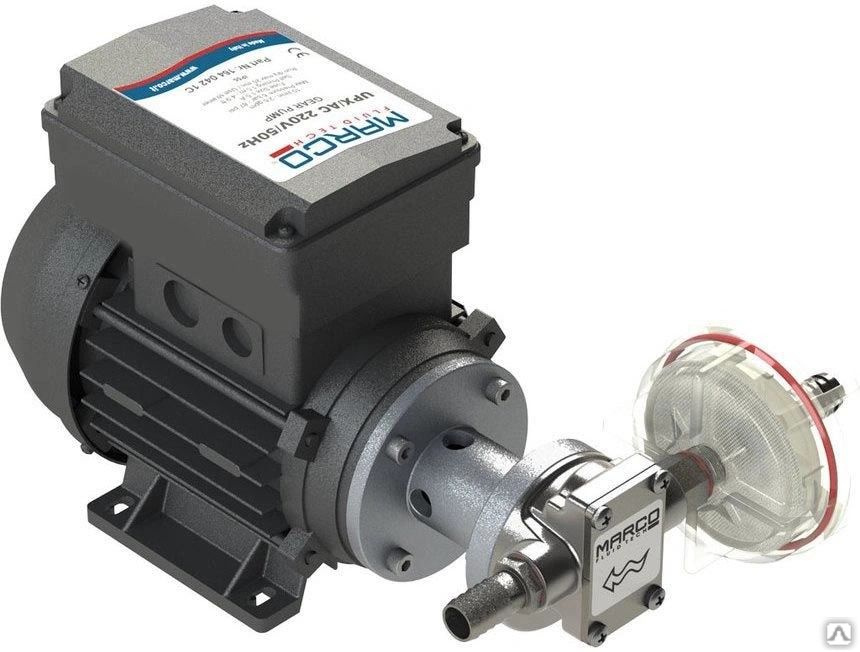

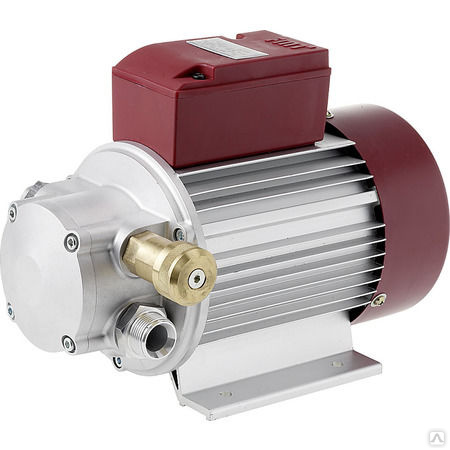

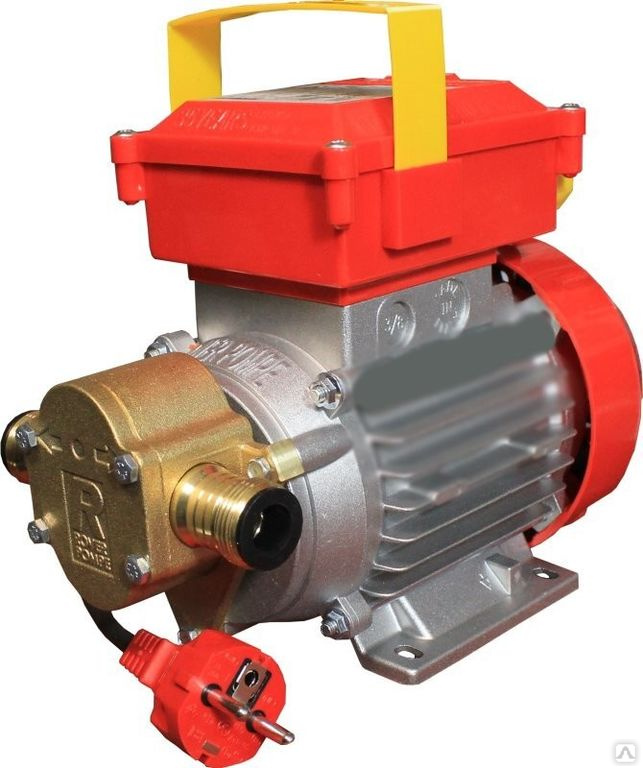

Шестеренчатый насос для воды и масла


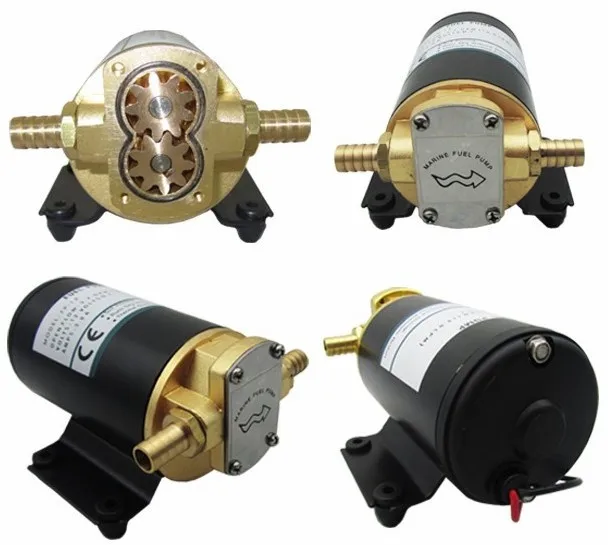

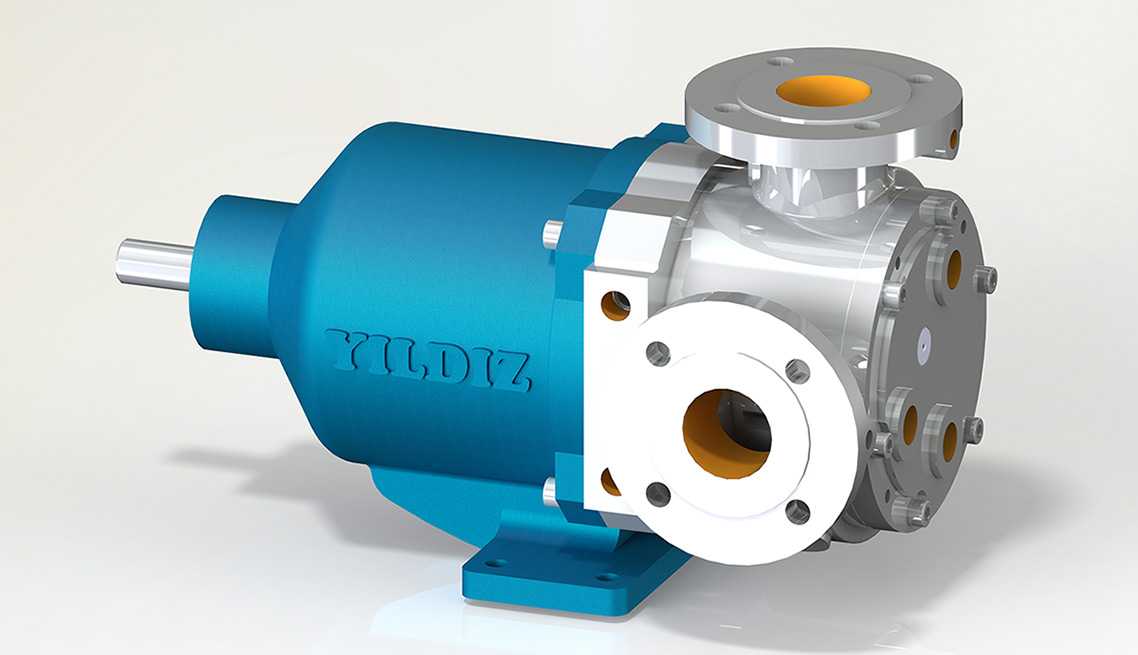

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два. Зубья шестерен имеют различные формы:

— прямозубая цилиндрическая форма

— косозубая цилиндрическая форма

— шевронная шестерня

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением

  • Ведущая шестерня
  • Ведомая шестерня
  • Вал насоса, соединенный с приводом
  • Система уплотнения вала
  • Задний подшипник (втулка)
  • Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

  1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
  2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
  3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:ШестерниУпорные втулки
· Серый чугун· Углеродистая сталь· Графит
· Ковкий чугун· Нержавеющая сталь· Бронза
· Углеродистая сталь· Дуплекс· Карбид кремния
· Нержавеющая сталь· PTFE
· Дуплекс· Композитные материалы PPS
· Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:
  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Нет перегрузок на валу из-за подшипников с двух сторон
  • Тихая работа
  • Широкий выбор материалов
  • Возможность использовать в качестве дозировочных
  • Реверсивный насос
Недостатки:
  • Четыре упорных подшипника располагаются в перекачиваемой среды
  • Недопустимо попадание твердых включений
  • Не эффективны при работе с жидкостью с низкой вязкостью
  • Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

  • Энергетика
  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Гидравлические системы
  • Машиностроение
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Основные назначения шестеренного насоса :

  • Перекачка топлива и смазочных масел
  • Дозирование присадок и полимеров
  • Перекачка хим. реагентов
  • Работа в гидравлических системах
  • Микродозирование

Основные производители

  • Viking https://www.vikingpump.com
  • Zeilfelder https://www.zeilfelder-pumpen.com/
  • Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
  • M PUMPS https://www.mpumps.it/
  • Hydac hydac.com
  • Eaton eaton.com
  • MVV s.r.l. mvv.it

Классификация

Шестеренчатые насосы различных категорий распространены в химической, пищевой, строительной промышленностях.

Основным назначением является перекачка смазочных материалов или охлаждающей жидкости.

Зубчатый насос может подразделяться на виды конструкций, имеются шестерни внешним и внутренним зацеплением. Каждая из систем имеет отличительные стороны, достоинства и недостатки.

Шестеренные насосы с внешним зацеплением

Конструкция агрегата внешнего типа сцепления шестерен подразумевает постоянное соприкосновение деталей. Шестерни на корпусе вала могут быть расположены разным соотношением, имеются три основных типа:

  • шевронная шестерня;
  • цилиндрическая форма с косыми зубьями;
  • прямая цилиндрическая форма зубьев.

Шевронные типы шестерен выдает более гладкий, плавный поток состава на выходе, как и косозубые разновидности. Поэтому большинство выбирает именно такой тип зубьев при покупке, прямая цилиндрическая форма считается устаревшей. Скорость вращения вала у шестеренчатых механизмов малой производительности варьируется от 1700 до 3500 об/мин. Для более производительных, крупногабаритных модификаций допускается скорость около 700 об/мин.

Шестеренный насос с внешним зацеплением

Конструкция, не имеющая внутри зазоров между корпусом и шестернями, позволяет производить модели повышенной мощности. Этот параметр дает возможность широко использовать насосы при различных гидравлических конструкциях. Материалы при изготовлении подбираются в соответствии с коррозийными параметрами деталей. Наиболее часто встречаются конструкции из чугуна с нержавеющими внутренними элементами.

Достоинства и недостатки насосов с внешним зацеплением

Любая система имеет положительные, отрицательные стороны. Для шестеренчатых внешнего зацепления можно выделить следующие преимущества:

  • высокое выходное давление;
  • работа с жидкостями высокой вязкости;
  • перегрузки исключены, за это отвечают подшипники, установленные с двух сторон на каждом валу;
  • различные материалы исполнения позволяют использовать установку со всеми составами;
  • относительно бесшумная работа, возможное сопряжение с дозирующими контроллерами.

Недостатками можно выделить, что не допускается работа без определенной нагрузки, необходимо исключить попадание твердых субстанций во избежание заклинивания и излома привода. Также данные конструкции не применяются к составам низкой вязкости.

Насосы с внутренним зацеплением шестерен

Отличительной чертой шестеренчатых конструкций внутреннего зацепления является работа с материалами различной вязкости. Применяется при нагнетании как легко текущих материалов, так и тягучих жидкостей. Диапазон вязкости варьируется от 1 до 100000 сПз, что делает устройство универсальным. Температурные показатели могут достигать до 400 градусов, что позволяет использовать насосы при горячем или химическом производстве.

Составляющая часть изделия отличается наличием уплотнителя вала, встроенным предохранительным клапаном. Принцип действия состоит в передаче движения по шестерне, передаваемого на вал привода. Между шестернями возможно регулировать зазор, что помогает подбору необходимого режима работы, избегания перегрузок.

Насос с внутренним зацеплением

Основной принцип работы:

  • Через подающую трубку происходит поступление жидкости к полости между шестерней и ротором.
  • Прогон происходит между зубьями шестерней, вставка в виде полукруга обеспечивает защиту от перелива.
  • Проточная часть гидравлического механизма всегда заполнена жидкостью в процессе работы. Вытесняется жидкость путем полностью стыкованных зубьев ротора, которые уплотнены вставками.

Положительные стороны внутренней сцепки

Конструкция внутреннего зацепа зубьев имеет ряд преимуществ, по сравнению с внешним типом устройства с высокой производительностью. Основные из них:

  • одно уплотнение вала, два подвижных элемента имеют преимущество при сервисном обслуживании;
  • перекачка туго вязких материалов;
  • отсутствие пульсаций при работе;
  • предоставление выбора зазора между зубьями, что позволяет работать материалами разной плотности.

Принцип работы насоса с внутренним зацеплением для вязких жидкостей

Недостатками можно отметить низкую производительность шестеренного насоса, повышенную чувствительность к твердым составам. Нахождение подшипника в погружаемой среде может отрицательно сказываться на антикоррозийных свойствах материала.



Описание

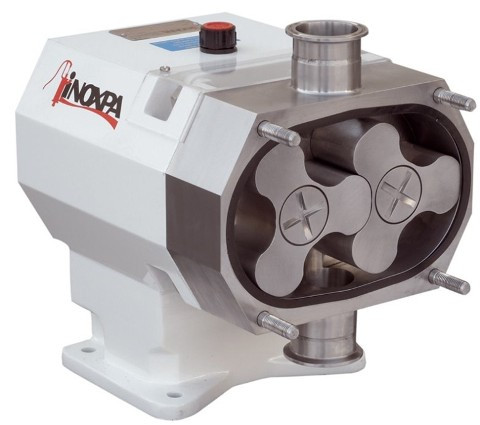

Шестерённый насос относят к виду объемных роторных гидромашин. Шестерённый насос – это роторный насос с рабочим органом в виде двух шестерён.

При вращении шестерён, жидкость поступает из полости всасывания во впадины между зубьями и перемещается в напорную полость.

Как правило, шестерённые насосы используют для подачи нефтепродуктов и других жидкостей без абразивных примесей. Не смотря на то, что принцип работы у всех шестерённых насосов одинаковые, они могут иметь абсолютно разное строение, отличаться деталями и работать в разных условиях.

Область применения

Шестеренные насосы применяются в строительстве, нефтехимической, пищевой промышленностях. Служат для перекачки нефтепродуктов, масла, красок и других жидкостей.

Содержание

Шестеренчатые насосы нашли применение во многих отраслях промышленности. Одни из них перекачивают только моторное или турбинное масло, другие предназначены для перемещения горячих смесей, третьи перемещают мазут. Отдельные виды таких насосов изготовлены для откачивания жидкостей из цистерн, а в отдельных случаях, для герметичных систем выпускают шестеренные насосы с торцевыми уплотнениями.

Шестеренчатые насосы, как и поршневые насосы относятся к типу насосов вытеснения.

Особенностью шестеренчатого насоса является вращательное движение тела вытеснения. Жидкость заключенная во впадинах зубцов шестерен, ограниченных снаружи корпусом, при вращении колес перемещается из области всасывания в область нагнетания, а затем выдавливается в рабочую трассу.

Устройство


Устройство шестеренного насоса
Шестеренный насос имеет следующее устройство в него входят две шестеренки и корпус внутри которого они закреплены. Одна из шестерней является ведущей и приводится в движение внешним механическим приводом. Вторая приводится в движение первой за счет зацепления. Вращаясь они перемещают жидкость, находящуюся между зубьями из камеры всасывания (1) в камеру нагнетания (2).

Принцип действия: основные поломки

Насос базируется на тесно контактирующих 2 шестернях, что располагаются один напротив другого. Шестерёнки плотно прилегают еще и к корпусу. При вращении перенося масло в свободном пространстве между зубьев прямиком из патрубка всасывания в патрубок нагнетания.

К самым распространенным поломкам насоса, можно отнести:

  • прекращение или неэффективность нагнетания масла;
  • образование пены внутри гидробака;
  • перегрев и проблема в достижении максимума давления;
  • самостоятельное выключение прибора.

Принцип работы

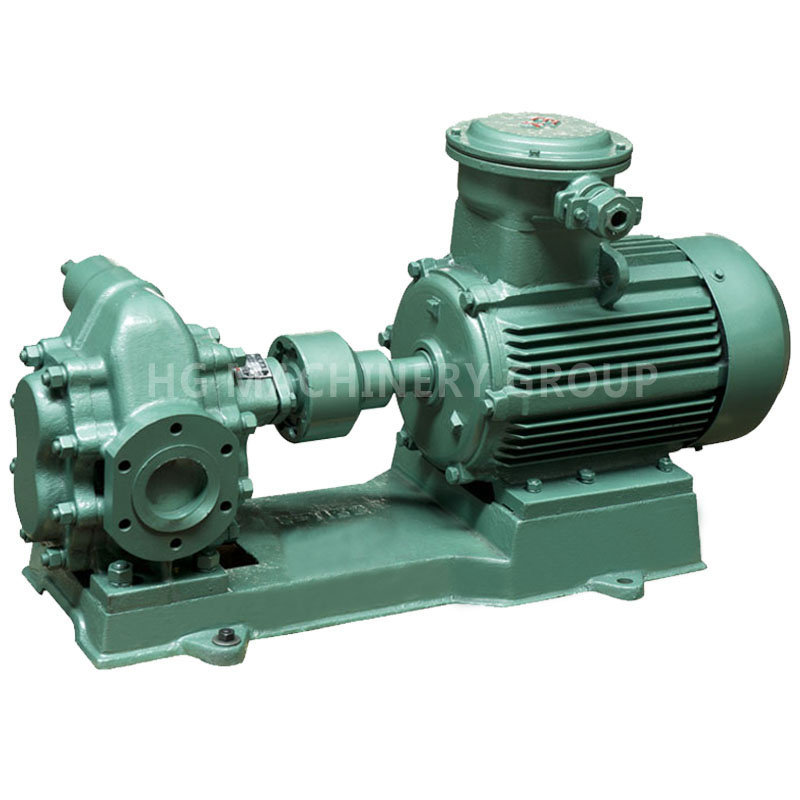

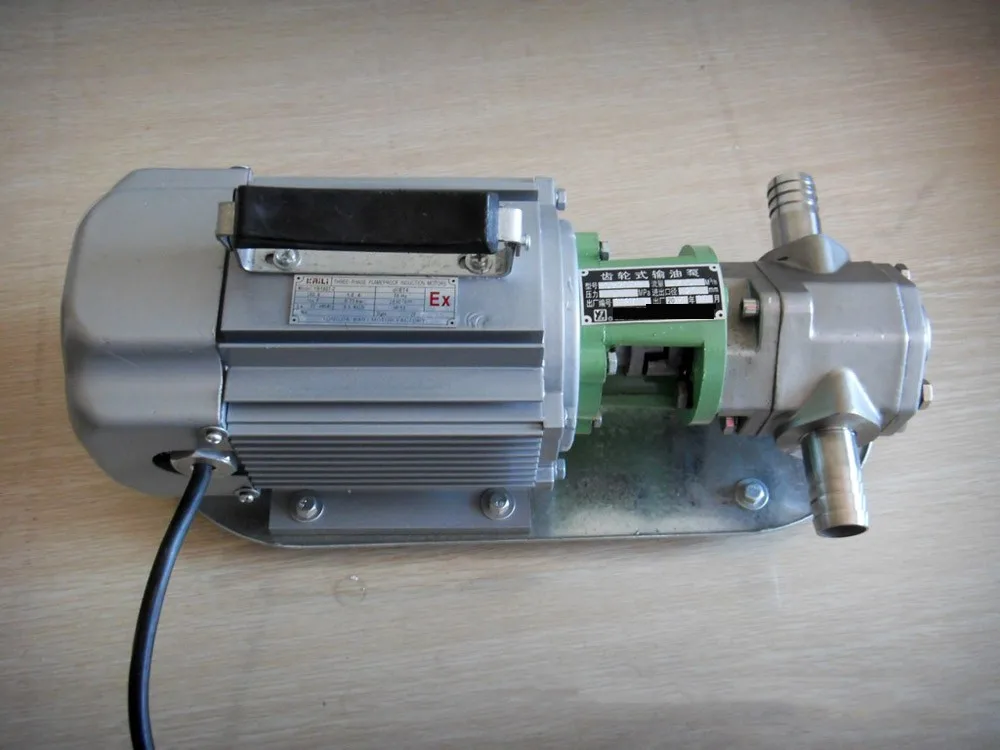

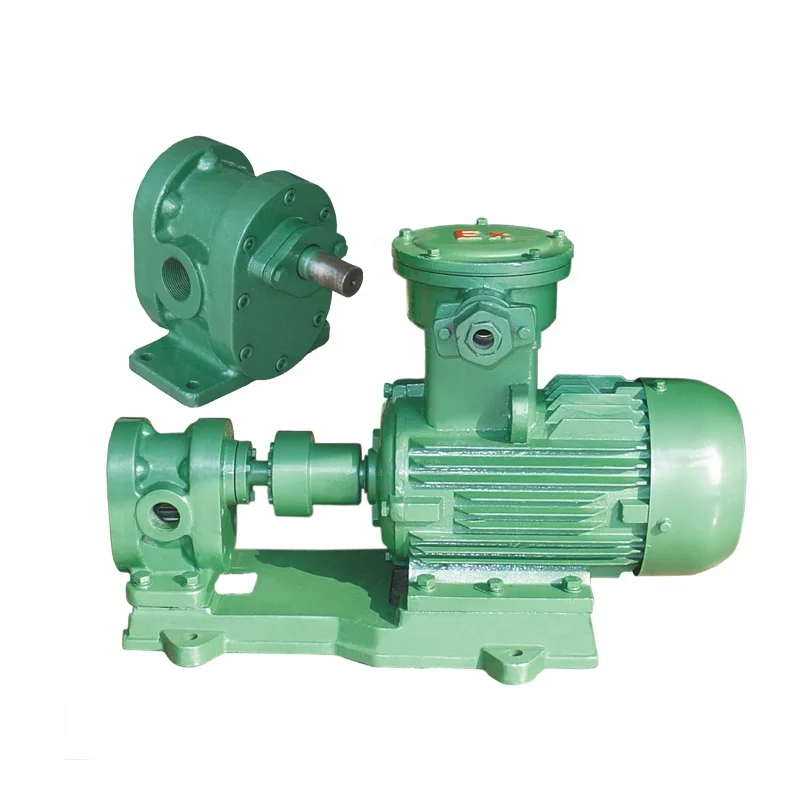

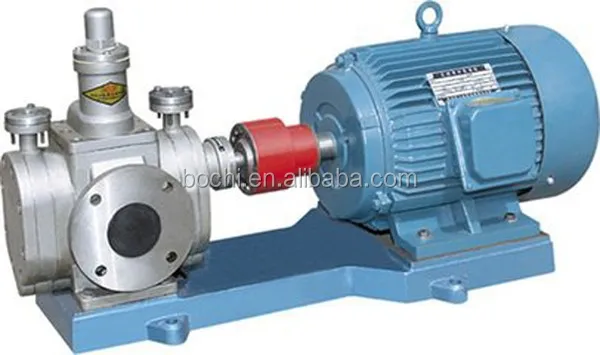

Шестерённый насос крепится на раме-плите, к которой, в свою очередь, крепится насос и электродвигатель, соединенные между собой муфтой.

Основным рабочим элементом шестерённого насоса являются две прямозубые шестерни – ведущая и ведомая, изготавливаемые заодно с валами.

Опорами валов являются подшипники скольжения.

Преимущества

Шестеренные насосы включают в себя много положительных качеств. Среди них стоит отметить:

  • небольшие размеры;
  • простоту конструкции;
  • легкость эксплуатации;
  • надёжность;
  • доступные цены;
  • использование при высокой частоте вращения;
  • возможность соединения с валами тепло- или электродвигателей.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

  • корпус с крышкой;
  • ведущая и ведомая шестерни;
  • редукционный клапан с пружиной;
  • маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики. Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

  1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
  2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
  3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
  4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
  5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.


Конструкция шестеренчатого насоса
Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

Что предлагает ООО «ТЕХНО-ГРУПП»: наши преимущества

Специалисты компании имеют опыт работы в сфере подбора и установки шестеренных насосов от 10 лет, регулярно проходят курсы повышения квалификации на заводах-изготовителях.

Оказываем услуги по монтажу, консультируем персонал по всем вопросам эксплуатации оборудования.

Наши клиенты получают:

  • Cертифицированную продукцию в любом объеме;
  • Профессиональную помощь в выборе оборудования и разработке проекта по установке сложных насосных станций – коллектив имеет опыт в реализации задач высокого уровня сложности;
  • Возможность изготовления насосов по индивидуальным требованиям – тесное сотрудничество с производителями открывает большие возможности для наших покупателей;
  • Минимальные сроки поставок и минимальные цены: отсутствие посредников между нашей компанией и изготовителями продукции;
  • Гарантии сроком от 1 до 5 лет с выездным сервисным обслуживанием – обеспечиваем техническую поддержку в течение всего срока эксплуатации.

При стандартном исполнении агрегата заявка обрабатывается в течение 1 рабочего дня. Если вы хотите купить шестеренный насос с изготовлением по индивидуальным параметрам, срок подготовки индивидуального предложения – до 4-х рабочих дней.

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной шестеренчатой техники. Состоит шестеренчатый насос из:

  • корпуса;
  • крышки;
  • ведущей шестерни;
  • ведомой шестерни;
  • втулки;
  • сальника;
  • уплотнителя;
  • пластины;
  • пружины;
  • патрубка
  • распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Полная схема шестеренчатого насоса

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

Выбор шестеренного насоса

Насосы НШ, помимо типа зацепления шестерен и формы их зубьев, различаются по:

  • рабочему объему;
  • числу ступеней сжатия;
  • количеству одномоментно вращающихся роторов.

В то время как многие применения с гидронасосом НШ предназначены для простой перекачки вязких жидкостей, другие изготавливаются с очень жесткими допусками, позволяющими значительно более высокие давления и чрезвычайно точные потоки, требуемые для применений типа точного дозирования.

Главными параметрами подбора насосных механизмов НШ является грузоподъемность транспортного средства и особенности транспортируемых грузов.

Подводя итоги, можно заключить, что шестеренчатые гидравлические насосы являются простыми в конструкционном решении, крепкими и долговечными устройствами, которые также не требуют баснословных затрат. Если вы нуждаетесь в предоставлении дополнительной информации или желаете ознакомиться с ценами этих устройств, представители смогут предоставить вам бесплатную и полноценную консультацию, а также помогут подобрать шестеренчатый насос.

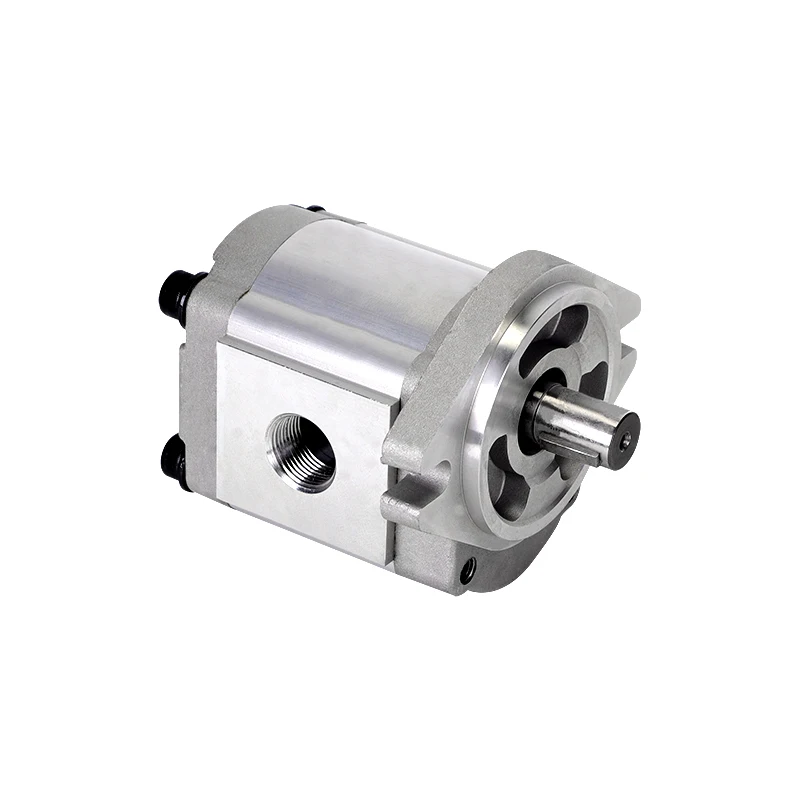

Конструкция насосов НШ

Из-за того, что схема работы этого вида устройств очень простая, то они популярны в гидроприводах дорожных автомобилей. Можно найти много чертежей, где очень доступно излагается принцип их работы. Агрегаты могут быть использованы как с помощью правого, так и левого вращения.

Схема шестеренчатого насоса, у которого внешнее зацепление.


Схема насоса

Цифрами означены такие его детали:

  1. Шестерня ведущая.
  2. Шестерня ведомая.
  3. Соединенный с приводом вал.
  4. Система по уплотнению вала.
  5. Задняя втулка.
  6. Передняя втулка.

Остальные виды имеют некоторые незначительные изменения в схеме.

Преимущества масляных насосов с возможностью регулирования

Использование регулируемых маслонасосов более предпочтительно, поскольку такие модели дают ряд заметных преимуществ:

  • снижение доли мощности, отбираемой у двигателя (примерно на 33%),
  • снижение интенсивности отработки масла благодаря уменьшению количества оборотов, снижению частоты,
  • снижение вспенивания масла.

Регулируемый масляный насос дает возможность получить равномерную циркуляцию масла в системе смазки и увеличить срок его службы (реже требуется замена), что дает заметную экономическую выгоду.

Преимущества и недостатки шестерных насосов

Плюсы эксплуатации:

  • Самые простые по устройству, в результате чего самые дешевые объемные насосы;
  • Очень компактны;
  • Высокая надежность;
  • Минимальные требования к очистке рабочей жидкости;
  • Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

  • Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
  • Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
  • Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
  • Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Недостатки

Однако у таких насосов существуют недостатки:

  • нерегулируемость рабочего объема;
  • неспособность работать при высоких давлениях; либо:
  • высокие требования к материалам изготовлений деталей износа.
  • высокая требовательность к качеству изготовлений шестерён и пластин, образующих корпус;
  • двукратные изменения направления движения жидкости в насосе снижает КПД.

Кстати, прочтите эту статью тоже: Центробежный насос секционный

Шестерёнчатые насосы широко применяются в сфере перекачивания высоковязких жидкостей с температурой до 250°, например, такие жидкости как пищевые масла, жиры, шоколадная масса, лаки, краски, нефтепродукты, бытовая химия и т. д.

Смазка с сухим картером

Смазка с сухим картером представляет собой особый вид циркуляционной смазки под давлением. В этой системе масло, текущее из двигателя обратно, при помощи специального отсасывающего насоса закачивается в отдельный запасный масляный резервуар.

Отсюда при помощи насоса подачи под давлением масло двигателя движется дальше в соответствующие места смазки. Преимущество такой конструкции заключается в том, что несмотря на наклонное экстремальное положение или возникающие центробежные силы, всегда гарантируется достаточное обеспечение маслом. По этой причине такая конструкция часто находит свое применение в производстве вездеходов или в гоночном спорте.

На горячем моторе

При падении температуры масла поднимается его вязкость. Это хорошо для эффективной работы насоса. Для получения адекватных результатов измерений лучше всего производить замеры давления на прогретом двигателе. Так как масло греется значительно медленней, чем охлаждающая жидкость, то мотору дают поработать еще немного времени после выхода на рабочие температуры.

В смазочной системе исправного мотора с исправным насосом давление должно быть в пределах 3,5-4,5 кгс на квадратный сантиметр при оборотах коленчатого вала 5600. Если значения при измерениях отличаются от номинала, тогда мотор в некоторых режимах будет испытывать недостаток смазки.

Шестеренчатый насос принцип работы в подробностях

Когда звездочки работают в таком тандеме, их впадинки между зубьями образуют дополнительный функциональный объем. Зубья, пребывающие в сцепке – уменьшают его, а разъединившись – увеличивают. Перекачиваемая жидкость, попадая в эти межзубные проемы, перемещается ими в сторону движения звездочек. Так шестеренные насосы транспортируют жидкость или вязкие смеси.

Принцип работы

Зубья звездочек входят в абсолютное соединение намного раньше, чем из сцепных впадин выдавливается перекачиваемая жидкость. Она как бы пребывает взаперти. Именно этим шагом шестеренный насос и создает необходимое давление. Физический эффект по терминологии называется жидкостной компрессией и всегда сопровождается быстрым подъёмом давления. Это не приемлемо и для устранения, в полости рабочей камеры, выполняются разгрузочные специальные канавки. Шестеренчатый насос высокого давления имеет ограниченное применение.

Количество перекачиваемой жидкости непосредственно зависит от радиальных зазоров и осевых, которые также предвидены в общей конструкции устройства. Принцип перекачивания довольно прост. Жидкость из нагнетательной зоны перемещается в область, которая называется всасывающей и располагается во внутренней части помпы.

Рассматривая устройство шестеренчатого насоса необходимо учитывать их разновидность. При рабочем давлении в пределах от 2,5 мПа до 8,00 мПа применяются насосы, у которых отсутствует компенсация зазоров.

Если речь идет об отрезках давления, начиная с 10 мПа и заканчивая 25 мПа, то рациональнее воспользоваться насосом, оснащенным осевыми компенсационными зазорами. Существует и третий вид помп, у которых заводом-изготовителем предвидены, как радиальные, так и осевые компенсационные зазоры.

Рассматриваемые шестеренные насосы с оговариваемым типом зацепления располагают рабочими полостями или камерами различного объема, который может варьироваться в пределах от 1-4 см3 или от 250-400 см3 – шестеренчатый насос высокого давления. Естественно, что рабочие показатели оборотов будут также отличаться. В первом случае 750-900 об/мин., а во втором от 2500-3000 об/мин.

Исходя из конструктивных особенностей применение таких помп, было достаточно ограничено из-за:

  • отсутствия возможности регулируемого давления;
  • высокой шумности;
  • сильной пульсации перекачиваемых смесей или жидкостей;
  • очень малого рабочего срока службы подшипников качения;
  • ненадежном функционировании при росте сжатия жидкостей слабой вязкости.

Насосы внутреннего зацепления

Рассматривая принцип работы этих помп, следует отметить их большую популярность. Выбор остановлен на них не случайно:

  • компактно сложены, не габаритны;
  • при перекачивании жидкости слабая пульсация;
  • достаточно низкий шумовой порог.

Схема шестеренного насоса технологически достаточно проста. Внутренняя шестеренка или звездочка является ведущей. Внутри нее располагается еще одна – ведомая. Вращаясь, первая звездочка, с зубьями сцепки, располагающимися внутри, цепляет вторую, внутреннюю, у которой сцепные зубы находятся на наружной стороне. Принцип работы этой системы достаточно подробно описан выше. Впрочем, существует малая разница. Процесс вытеснения, как и всасывания, обеспечивается непосредственно через радиальные заводские сверления, которые располагаются на внешней звездочке в межзубных падинах. Этот же процесс может происходить через серповидные заводские прорези, располагающиеся в боковинных крышках аппарата.

Насосы, у которых завод-изготовитель не установил серповидный элемент, рассчитаны на функциональный объем не более 100 см3. Их допустимые величины сжатия составляют рабочий диапазон от 7-10 мПа.

Даже сегодня не существует требуемой возможности надежно разделить полости, работающие под давлением и располагающие малым зазором относительно поверхностных технических пустот внешних и внутренних зацепных зубьев без большей выработки в процессе его функционирования.

Достоинства и недостатки

Рассматривая положительные и отрицательные моменты нельзя однозначно утверждать, что такого типа насосы стоит применять, а вот эти не нужны и даром. В любом случае будут достоинства и недостатки, и выходить нужно из технологической потребности, а не простого суждения. Среди преимуществ насосов шестеренчатого типа подкупает:

  • очень низкая стоимость;
  • габаритная аккуратность и легкость применения, монтажа;
  • достаточно внушительная продуктивность;
  • практически отсутствие требований к перекачиваемой жидкости;
  • легкость;
  • отсутствием постоянной смазки трущихся элементов конструкции.

Рассмотрев достоинства, и недостатки стоит описать. Их не так уж много, но они все же существуют и способны влиять на процесс функционирования. Стоит отметить:

  • понижение работоспособности в случае повышения температуры;
  • увеличение зазоров приводит к уменьшению КПД. Этот момент стоит рассмотреть особенно детально. В некоторых вариантах заводом-изготовителем на одну ведущую звездочку приходятся две ведомые. Такой шаг позволяет значительно увеличить объем подаваемого масла помпой в систему. Другие усовершенствованные модели могут «похвастаться» заводским устройством, которое в автоматическом режиме компенсирует торцовой зазор и разгружает подшипник качения звездочек;
  • пульсирующая подача смазывающего компонента не только провоцирует резкие подъемы и спуски моментов сжатия, но также и значительно увиливает продуцируемый шум;
  • типы нерегулируемых помп располагают исключительно постоянной подачей и не предоставляют возможности регулировать давление согласно требованиям конкретной ситуации. Технически, произвести регулировку степени сжатия возможно трудоемкими способами. В некоторых случаях насос подключается к мотору, имеющему переменную частоту вращения ротора или с целью увеличить количество подаваемой жидкости, организовывает в одной магистральной системе несколько помп. Возможно также применение многосекционных насосов.

Шестеренчатые насосы

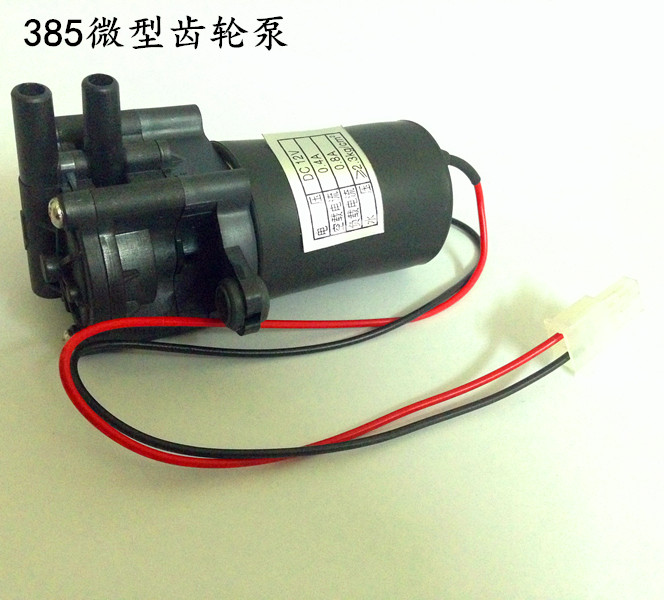

• Насосы GRI

Скорость потока: Диапазон до 2,1 л/мин; максимальное давление 30psi
Макс. Давление: 30 psi
Макс. Температура жидкости: Диапазон до 180°F (82°C)
12 В пост. тока, 24 В пост. тока, номинальные, реверсивные, с термозащитой, рассчитанные на непрерывный режим работы, щеточные двигатели постоянного тока.

Обратите внимание: Тестирование проводится в контролируемой лабораторной среде. Фактическая производительность может отличаться (+) или (-) на 10% от представленной информации.

Body: PPS полимер (Ryton®)
Уплотнение: NITRILE
валы: 630 из нержавеющей стали
Разъемы шланга
: NYLON
Шестерни: PPS полимер (Ryton®)
уплотнительные кольца (эластомеры ) : Нитрил

  • Долгий срок службы
  • Реверсивный
  • Насосные узлы, изготовленные из полимеров PPS
  • Отличная химическая совместимость
  • Высокое давление
  • Самовсасывающий
  • Компактный и прочный
  • Прямое смещение

GRI специализируется на разработке и производстве насосов по индивидуальному заказу для OEM-рынка.Другие шестеренчатые насосы доступны с различными расходами и давлениями. Пожалуйста, свяжитесь с нами, чтобы обсудить индивидуальные варианты OEM.

Сетка с размером ячеек не менее 80 обычно рекомендуется для фильтрации таких материалов, как стружка, упаковочные материалы и т. д. в системах, которые обычно не содержат твердых частиц. Для систем, в которых ожидается загрязнение песком, илом или другими частицами, рекомендуется сито с размером ячеек не менее 400 меш.

Во избежание голодания насоса и кавитации необходимо обеспечить достаточную площадь сетчатого фильтра. Расход и вязкость жидкости определяют необходимую площадь фильтра. Конструкция системы всегда должна предусматривать испытания с заблокированным фильтром на входе и с максимальной вязкостью жидкости.

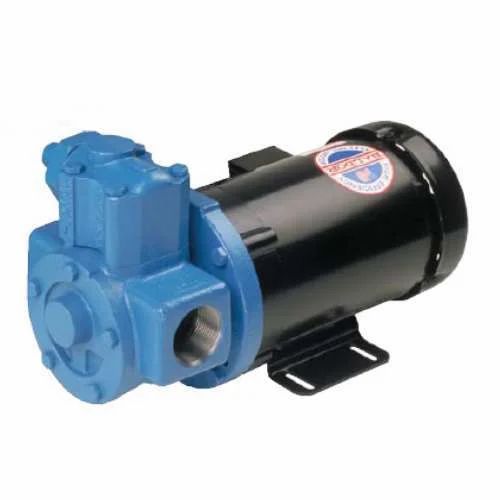

Полезная информация о шестеренных насосах с внешним зацеплением

Что такое шестеренчатый насос с внешним зацеплением?

Шестеренчатый насос представляет собой объемный насос прямого вытеснения (PD).Шестеренчатые насосы используют действия вращающихся шестерен или шестерен для перекачки жидкости. Вращающиеся шестерни образуют жидкостное уплотнение с корпусом насоса и создают вакуум на входе в насос. Жидкость, всасываемая насосом, попадает в полости вращающихся шестерен и направляется на нагнетание. Шестеренчатый насос обеспечивает равномерный поток без пульсаций, пропорциональный скорости вращения его шестерен.

Существует две основные конструкции шестеренчатого насоса: внутренняя и внешняя (рис. 1). Шестеренчатый насос с внутренним зацеплением имеет две взаимосвязанные шестерни разных размеров, одна из которых вращается внутри другой.Шестеренчатый насос с внешним зацеплением состоит из двух идентичных взаимосвязанных шестерен, поддерживаемых отдельными валами. Как правило, одна шестерня приводится в движение двигателем, а она приводит в движение другую шестерню (натяжную). В некоторых случаях оба вала могут приводиться в движение двигателями. Валы поддерживаются подшипниками с каждой стороны корпуса.

В этой статье более подробно описаны шестеренчатые насосы с внешним зацеплением.

Как работает шестеренчатый насос с внешним зацеплением?

Рабочий цикл шестеренчатого насоса состоит из трех стадий: наполнение, перекачка и подача (рис. 2).

  1. Когда шестерни выходят из зацепления на входной стороне насоса, они создают расширенный объем. Жидкость поступает в полости и захватывается зубьями шестерен, поскольку шестерни продолжают вращаться относительно корпуса насоса.

  2. Захваченная жидкость перемещается от входа к выпуску вокруг обсадной колонны.

  3. Когда зубья шестерен сцепляются на стороне нагнетания насоса, объем уменьшается, и жидкость вытесняется под давлением.

Жидкость не проходит обратно через центр между шестернями, поскольку они заблокированы. Жесткие допуски между шестернями и корпусом позволяют насосу развивать всасывание на входе и предотвращают утечку жидкости обратно со стороны нагнетания (хотя утечка более вероятна для жидкостей с низкой вязкостью).

В конструкциях насосов с внешним зацеплением

могут использоваться прямозубые, косозубые или шевронные шестерни (рис. 3). Косозубая конструкция зубчатого колеса может снизить шум и вибрацию насоса, поскольку зубья входят в зацепление и выходят из зацепления постепенно во время вращения.Однако важно уравновешивать осевые силы, создаваемые зубьями косозубых шестерен, и этого можно добиться, установив вместе два набора «зеркальных» косозубых шестерен или используя V-образный рисунок «елочкой». В этой конструкции осевые силы, создаваемые каждой половиной шестерни, уравновешиваются. Преимущество цилиндрических зубчатых колес в том, что они могут вращаться с очень высокой скоростью и их легче изготовить.

Каковы основные характеристики и преимущества шестеренчатого насоса с внешним зацеплением?

Шестеренчатые насосы

компактны и просты с ограниченным количеством движущихся частей.Они не могут соответствовать давлению, создаваемому поршневыми насосами, или скорости потока центробежных насосов, но обеспечивают более высокое давление и производительность, чем лопастные насосы. Шестеренчатые насосы с внешним зацеплением особенно подходят для перекачки воды, полимеров, топлива и химических добавок. Небольшие насосы с внешним зацеплением обычно работают со скоростью до 3500 об/мин, а более крупные модели с косозубыми или шевронными шестернями могут работать со скоростью до 700 об/мин. Шестеренчатые насосы с внешним зацеплением имеют жесткие допуски и опору вала с обеих сторон шестерен.Это позволяет им работать при давлении до 7250 фунтов на кв. дюйм (500 бар), что делает их хорошо подходящими для использования в гидроприводах.

Поскольку производительность прямо пропорциональна скорости и представляет собой плавный поток без пульсаций, шестеренчатые насосы с внешним зацеплением обычно используются для операций дозирования и смешивания, поскольку дозирование происходит непрерывно, а производительность легко контролировать. Небольшой внутренний объем обеспечивает надежное измерение жидкости, проходящей через насос, и, следовательно, точное управление потоком. Они также широко используются в двигателях и коробках передач для циркуляции смазочного масла.Шестеренчатые насосы с внешним зацеплением также могут использоваться в гидравлических силовых установках, как правило, в транспортных средствах, подъемных машинах и передвижном оборудовании. Привод шестеренчатого насоса в обратном направлении с использованием масла, перекачиваемого из другого места в системе (обычно сдвоенным насосом в двигателе), создает двигатель. Это особенно полезно для обеспечения питания в местах, где электрооборудование громоздкое, дорогое или неудобное. Тракторы, например, полагаются на внешние шестеренчатые насосы с приводом от двигателя для обеспечения своих услуг.

Шестеренчатые насосы с внешним зацеплением могут быть спроектированы для работы с агрессивными жидкостями.Хотя они обычно изготавливаются из чугуна или нержавеющей стали, новые сплавы и композиты позволяют насосам перекачивать агрессивные жидкости, такие как серная кислота, гипохлорит натрия, хлорид железа и гидроксид натрия.

Каковы ограничения шестеренчатого насоса?

Шестеренчатые насосы с внешним зацеплением являются самовсасывающими и могут работать всухую, хотя их характеристики всасывания улучшаются, если шестерни смачиваются. Шестерни должны смазываться перекачиваемой жидкостью и не должны работать всухую в течение длительного времени.Некоторые конструкции шестеренчатых насосов могут работать в любом направлении, поэтому один и тот же насос можно использовать, например, для загрузки и разгрузки судна.

Жесткие допуски между шестернями и корпусом означают, что эти типы насосов подвержены износу, особенно при использовании с абразивными жидкостями или сырьем, содержащим увлеченные твердые частицы. Насосы с внешним зацеплением имеют четыре подшипника в перекачиваемой среде и жесткие допуски, поэтому они менее подходят для работы с абразивными жидкостями. Для этих применений шестеренчатые насосы с внутренним зацеплением более надежны, поскольку в жидкости работает только один подшипник (иногда два).На стороне всасывания шестеренчатого насоса всегда должен быть установлен сетчатый фильтр, чтобы защитить его от крупных, потенциально опасных твердых частиц.

Как правило, если предполагается, что насос будет работать с абразивными твердыми частицами, рекомендуется выбрать насос с более высокой производительностью, чтобы он мог работать на более низких скоростях для уменьшения износа. Однако следует иметь в виду, что объемный КПД шестеренчатого насоса снижается при меньших скоростях и расходах. Шестеренчатый насос не должен работать слишком далеко от рекомендуемой скорости.

Для высокотемпературных применений важно убедиться, что диапазон рабочих температур совместим со спецификацией насоса. Тепловое расширение корпуса и шестерен уменьшает зазоры внутри насоса, что также может привести к повышенному износу и, в крайних случаях, к отказу насоса.

Несмотря на все меры предосторожности, шестеренчатые насосы, как правило, со временем изнашиваются шестернями, корпусом и подшипниками. По мере увеличения зазоров происходит постепенное снижение эффективности и увеличение проскальзывания потока: утечка перекачиваемой жидкости с нагнетания обратно на сторону всасывания.Проскальзывание потока пропорционально кубу зазоров между зубьями шестерни и корпусом, поэтому на практике износ оказывает незначительное влияние до тех пор, пока не будет достигнута критическая точка, после которой производительность быстро ухудшается.

Шестеренчатые насосы продолжают качать против противодавления и, в случае блокировки на выходе, будут продолжать создавать давление в системе до тех пор, пока не выйдет из строя насос, трубопровод или другое оборудование. Хотя по этой причине большинство шестеренчатых насосов оснащены предохранительными клапанами, всегда рекомендуется устанавливать предохранительные клапаны в других частях системы для защиты оборудования, расположенного ниже по потоку.

Высокие скорости и узкие зазоры шестеренчатых насосов с внешним зацеплением делают их непригодными для чувствительных к сдвигу жидкостей, таких как продукты питания, краски и мыло. Для этих применений обычно предпочтительны шестеренчатые насосы с внутренним зацеплением, работающие на более низкой скорости.

Каковы основные области применения шестеренных насосов?

Насосы с внешним зацеплением обычно используются для перекачки воды, светлых масел, химических добавок, смол или растворителей. Они предпочтительны для любого применения, где требуется точное дозирование, например, топлива, полимеров или химических добавок.Производительность шестеренчатого насоса не сильно зависит от давления, поэтому они также предпочтительнее в любой ситуации, когда подача неравномерна.

Некоторые типичные области применения шестеренчатых насосов с внешним зацеплением:

  • Вода

  • Различные топливные масла и смазочные масла (системы смазки двигателей и коробок передач)

  • Дозирование химических добавок и полимеров

  • Химическое смешивание и смешение

  • Промышленное, сельскохозяйственное и мобильное гидравлическое оборудование (тракторы, дровоколы, подъемники и т. д.).)

  • Кислоты и щелочи (с конструкцией из нержавеющей стали или композита)

  • Смолы и полимеры

  • Спирты и растворители

Резюме

Шестеренчатый насос с внешним зацеплением перемещает жидкость, многократно заключая фиксированный объем во взаимосвязанные шестерни, механически перемещая его для обеспечения плавного безпульсирующего потока, пропорционального скорости вращения его шестерен.

Насосы с внешним зацеплением обычно используются для перекачки воды, светлых масел, химических добавок, смол или растворителей. Они предпочтительны в приложениях, где требуется точное дозирование или выход высокого давления. Шестеренчатые насосы с внешним зацеплением способны выдерживать высокое давление. Жесткие допуски, несколько подшипников и работа на высоких скоростях делают их менее подходящими для жидкостей с высокой вязкостью или любых абразивных сред, а также для подачи с увлеченными твердыми частицами.



Применение шестеренчатых водяных насосов

Компания Pump Solutions Australasia предлагает полную линейку шестеренчатых водяных насосов.Однако шестеренные насосы используются не только для воды. Мы хотели бы рассказать вам, как работают шестеренчатые насосы, и рассказать вам о некоторых их различных областях применения.

Шестеренчатые насосы

используют зацепление шестерен для перемещения жидкостей. Процесс квалифицируется как положительное вытеснение. Это означает, что за каждый оборот они перекачивают одинаковое количество жидкости. Одним из основных применений шестеренных насосов является перекачка жидкостей с высокой вязкостью в химической промышленности. Существует две основные конструкции шестеренчатых насосов: шестеренчатые насосы с внешним зацеплением и насосы с внутренним зацеплением.

Насосы с внешним зацеплением имеют свои шестерни, называемые цилиндрическими шестернями, снаружи насоса. Шестеренчатые насосы с внутренним зацеплением имеют внутреннюю прямозубую шестерню в дополнение к внешней шестерне.

Принцип работы шестеренчатых водяных насосов

Шестеренчатые насосы

имеют шестерни, которые расходятся на стороне всасывания насоса. Это создает пустоту, которая создает всасывание. Всасывание подает жидкость в насос, где шестерни переносят ее на другую или выпускную сторону насоса. Движение шестерен вытесняет жидкость.Из-за малых механических зазоров и высокой скорости вращения жидкость может двигаться только в одном направлении.

Шестерни и корпус шестеренчатых насосов жесткие. Это позволяет шестеренчатым насосам перекачивать вязкие жидкости и работать при очень высоких градиентах давления.

Некоторые области применения шестеренных насосов

Шестеренчатые насосы

популярны в нефтехимической промышленности. Они используются для смазочного масла, сырой нефти, дизельного топлива, смолы и чистого или наполненного битума. Они также используются для перемещения химических веществ, таких как кислоты, силикат натрия, смешанные химические вещества, пластмассы, изоцианаты и другие опасные химические вещества.

Их можно использовать для красок, чернил, клеев и смол. В бумажной и целлюлозной промышленности они используются для получения шлама, латекса, извести, каолина, черного щелока, мыла, щелочи и кислоты.

В пищевой промышленности шестеренные насосы используются для множества различных применений, включая какао-масло, шоколад, сахар, наполнители, растительные жиры, растительные масла, корма для животных и патоку.

Позвоните в компанию Pump Solutions Australasia сегодня, чтобы узнать о шестеренчатых насосах Fluid-o-Tech

.

Если вам нужен шестеренный водяной насос или любой шестеренный насос, позвоните нам сегодня.Мы импортируем насосы Fluid-o-Tech из Италии, поскольку они являются самыми эффективными и надежными шестеренчатыми насосами в мире. Чтобы узнать больше или сделать заказ, позвоните нам сегодня: 1300 793 418.

Шестеренчатый водяной насос

Преимущества и недостатки

Шестеренчатый водяной насос является популярным выбором для многих применений. Однако они не всегда используются для воды. Они используются в нефтехимической и химической промышленности и являются отличными гидравлическими насосами. Их можно использовать для вязких и агрессивных жидкостей.Вот некоторые преимущества и недостатки шестеренчатого водяного насоса.

Преимущества шестеренных водяных насосов

Шестеренчатый водяной насос может перекачивать жидкости, слишком вязкие для центробежного насоса. Насосное действие очень контролируемо и математически: если вы удваиваете скорость, вы удваиваете производительность. Производительность шестеренчатого водяного насоса не зависит от давления нагнетания. Поскольку шестеренчатый насос не должен создавать центробежную силу, он может работать на гораздо более низкой скорости. Это делает его более плавным и управляемым.

Шестеренчатые насосы

являются самовсасывающими, что может быть огромным преимуществом. Их давление нагнетания может быть очень высоким, в зависимости от ряда факторов. Шестеренчатые водяные насосы не имеют BEP или точки максимальной эффективности; они стабильно эффективны.

Недостатки шестеренных водяных насосов

Из-за зубчатого зацепления они не рекомендуются для абразивных сред или твердых тел. Их конструкция сложна и увеличивает их первоначальную стоимость. Шестеренчатые насосы могут быть «слишком шумными» в некоторых условиях. Они ограничены своими размерами и не подходят для работы с большими объемными расходами.

Позвоните в компанию Pump Solutions Australia Today

Все, что вам нужно, мы можем получить для вас в компании Pump Solutions Australia. Наше обслуживание клиентов не имеет себе равных в отрасли. Кроме того, мы выбираем производителей, которые также являются лидерами в обеспечении отличного обслуживания клиентов.

В результате вы всегда получите правильный насос для правильной работы. Для крупных проектов у большинства наших производителей есть специальные специалисты по обслуживанию клиентов, которые будут работать с вами, чтобы убедиться, что все идеально.

Мы знаем, что простой может стоить вам тысячи долларов, поэтому мы импортируем только лучшие насосы от лучших мировых производителей. Чтобы узнать больше, позвоните нам сегодня: 1300 793 418.

Шестеренчатые насосы, шестеренчатые насосы с внутренним и внешним зацеплением

Внешние модульные, винтовые и внутренние шестеренные насосы

Castle Pumps поставляет высококачественные шестеренные насосы уже более 10 лет. Шестеренчатые насосы, подходящие для чистых жидкостей с высокой вязкостью, таких как топливо, масла, краски и мыло, являются одними из наиболее распространенных типов объемных насосов.Преимущество нашего ассортимента шестеренчатых насосов заключается в том, что они обеспечивают контролируемый, плавный поток и возможности самовсасывания, что делает их идеальными для дозирования, а также там, где колебания температуры влияют на вязкость, поскольку они остаются эффективными. Несмотря на то, что они подходят для этих целей, мы рекомендуем винтовые насосы для топлива и масел; прочитайте наше руководство для сравнения.

Итак, если вы ищете надежное решение, способное перекачивать жидкости с высокой вязкостью и обеспечивать равномерный поток, то у нас есть для вас решение с шестеренчатым насосом.Если вы не уверены в правильном решении для вас, поговорите с нашими техническими инженерами по продажам, которые будут рады помочь.

Направляющая шестеренчатого насоса

Шестеренчатые насосы являются одним из самых популярных типов поршневых насосов. Эта насосная технология может быть найдена в двух различных вариантах: насосы с внешним и внутренним зацеплением, подходящие для конкретных применений. Обычно используется для перекачивания масел высокой вязкости и других смазочных жидкостей при относительно высоком давлении.Шестеренчатые насосы имеют ряд преимуществ, но также и некоторые недостатки, которые необходимо учитывать при выборе этого типа насоса для вашего технологического процесса.

Хотите узнать больше о том, как работают шестеренчатые насосы и каковы преимущества их конструкции? Прочтите наше руководство по насосам и узнайте все, что вам нужно знать о шестеренных насосах.

Читать далее

Винтовые насосы против шестеренчатых насосов

Когда дело доходит до перекачки топлива, масел и других смазочных жидкостей, обычно предпочтение отдается винтовым насосам и шестеренчатым насосам.Но каковы различия и преимущества этих насосных технологий? Хотя шестеренный насос является более чем приемлемым вариантом для работы со смазочными жидкостями, конструкция винтового насоса имеет несколько преимуществ по сравнению с ним, включая более плавную перекачку с меньшей вибрацией, лучшие возможности всасывания и меньшую занимаемую площадь.

Чтобы сделать эти функции максимально понятными, мы составили сравнительную таблицу и подробное руководство, в котором вы можете найти все различия между этими двумя насосными решениями.

Читать далее

Предыдущий проект шестеренчатого насоса

Компания Castle Pumps обладает обширными знаниями о продуктах и ​​более чем 10-летним опытом производства шестеренных насосов для промышленного рынка.

Прочтите наше тематическое исследование и узнайте, как мы помогли инженерной компании, которой требовался быстрый ремонт насоса для битумной эмульсии при рабочей температуре 50ºC, необходимого для поддержания температуры жидкости. После дальнейшего исследования, чтобы решить, какой насос лучше всего подходит для их применения, мы определили идеальный шестеренный насос для их требований.

Читать далее

Насосные шестерни – Производство насосных шестерен в Gear Motions

Gear Motions является отраслевым экспертом в области шестеренчатых насосов. Мы обладаем опытом и современным оборудованием, необходимым для производства высококачественных прецизионных шестерен для всех типов и размеров насосов.

Шестеренчатые насосы

— это насосы прямого вытеснения, то есть они перекачивают постоянное количество жидкости при каждом обороте. Они могут перекачивать все виды жидкостей, в том числе вязкие, полимерные, горючие и смазочные масла, смолы и едкие жидкости, такие как ПВХ.Шестерни являются сердцем объемного насоса, поэтому убедитесь, что ваши шестерни самого высокого качества, сотрудничая с Gear Motions.

Мы производим ведущие и ведомые шестерни для насосов с внутренним и внешним зацеплением. Наши возможности включают прямозубые или косозубые шестерни; как с цельным валом, так и с шлифованным отверстием. Многие шестерни насосов имеют шлифованный профиль зубьев, что обеспечивает минимальную пульсацию и увеличенный срок службы по сравнению с нарезными шестернями. Типичными используемыми материалами являются нержавеющая сталь D2, 303, 316 и 440c, но распространены и другие материалы, такие как пластик, серый и ковкий чугун, бронза и сталь.

В шестернях насосов распространенной проблемой может быть «проскальзывание» или количество жидкости, просачивающейся через внутренние зазоры. Компания Gear Motions специализируется на сведении к минимуму проскальзывания за счет чрезвычайно жестких допусков при шлифовке шестерен по ширине, а затем измерении и подгонке корпусов насосов для обеспечения минимального зазора.

Наш обширный опыт в проектировании и производстве насосных шестерен включает в себя работу с широким спектром отраслей промышленности и типов оборудования, включая:

  • Шестеренчатый насос для тяжелых условий эксплуатации
  • Шестеренчатые насосы высокого давления
  • Промышленные шестеренные насосы
  • Военное применение
  • Насосное оборудование для газовых и нефтяных месторождений
  • Вакуумные насосы для чистых помещений
  • Водяные насосы для пожарных машин
  • Шестерни насоса автоматической коробки передач
  • Шестерни масляного насоса
  • Шестерни насоса-дозатора жидкости
  • Диаметр : 0.от 5″ до 21,7″
  • Лицо : 12,9″ Макс.
  • Шаг : от 48 до 1,7 DP
  • Качество : Допуск AGMA Q15

Gear Motions может справиться с каждым этапом процесса производства зубчатых колес; от дизайна до доставки. Мы заработали репутацию благодаря качеству и проверенной производительности. Свяжитесь с нами, чтобы начать работу над вашим следующим проектом, и узнайте, почему наши клиенты возвращаются к нам снова и снова.

Приводы насосов насосных станций

от Amarillo Gear Company

Прямоугольные редукторы Amarillo Gear

специально созданы для того, чтобы превзойти требования насосов с низким подъемом.Разработанные в соответствии со стандартами AGMA и изготовленные в соответствии со строгими спецификациями, шестеренчатые приводы насосов Amarillo не разочаруют.

Защита от наводнений

Из-за критического характера системы борьбы с наводнениями, когда на карту поставлены жизни и имущество, можно доверять приводам насосов Amarillo Gear с низким напором для выполнения своей задачи. От определения используемых материалов до того, как редуктор будет испытываться, строгие требования к системе борьбы с наводнениями охватывают все аспекты проектирования и изготовления компонентов.

Орошение

В некоторых регионах мира сбор паводков, также известный как сбор воды, стал необходимостью. Этим системам требуется надежный привод насоса с прямым углом, чтобы выдерживать высокую осевую нагрузку и при этом обеспечивать мощность, необходимую для ежедневного подъема больших объемов воды в течение всего сезона. Прямоугольные редукторы пропеллерных насосов оснащены системами воздушного охлаждения и могут работать на очень низких скоростях насоса, не подвергая опасности систему масляной смазки.

Аквакультура

Приводы пропеллерных насосов

Amarillo Gear разработаны с учетом нюансов, связанных с насосной системой с низким напором и большим объемом. Не требуется охлаждающая вода; эти редукторы имеют воздушное охлаждение. Доступны передаточные числа от 2:1 до 6:1. Система смазки приводится в движение вертикальным валом и может работать при очень низкой скорости насоса.

Независимо от типа насоса с низким подъемом или применения, Amarillo Gear имеет стандартные размеры и характеристики, которые удовлетворят их потребности.Стандартные модели доступны в исполнении из чугуна, что снижает как их цену, так и время выполнения заказа.

В продукции Amarillo Gear используются подшипники только лучших брендов и высочайшего качества. Поковки шестерен из лучших источников в Соединенных Штатах. Сталь и железо, используемые в строительстве, поступают из Северной Америки. Шестерни Amarillo Gear производятся и термообрабатываются на нашем заводе в Техасе. Кроме того, чтобы гарантировать качество наших прямоугольных редукторов, каждый привод насоса Amarillo Gear перед отправкой проходит испытания и должен соответствовать требованиям нашей системы качества ISO 9001:2015.

Amarillo Gear может настроить испытания в соответствии с потребностями вашей насосной системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
