Шестеренчатый насос (шестеренный): принцип работы

Содержание

Насос – это гидравлическая техника различного назначения, которая может работать в режиме насоса или гидромотора в зависимости от того, какой вращательный момент передан валу. Вал может вращаться вправо, влево и в обратную сторону (реверсивно).

По своему прямому назначению насосы могут быть крыльчатыми и поршневыми, сильфонными и пластинчато-роторными, кулачковыми с серпообразым ротором и импеллерными, синусыми и винтовыми, перестальтическими (шланговыми) и вихревыми, мембранными и оседиагональными (шнековыми), центробежными и  многосекционными, струйными аппаратами, гидротараннымии шестеренчатыми. Сегодня поговорим именно о шестеренчатых насосах.

Общее описание и назначение шестеренчатых насосов

Шестеренчатые насосы были запатентованы в СССР в конце сентября 1977-го года четырьмя инженерами мелитопольского института механизации сельского хозяйства Анатолием Кастеляни, Иваном Федоренко, Владимиром Черкуном и Михаилом Довгалем. Номер первого в СССР патента на усовершенствованный насос  шестеренчатый – 646090. При этом, аппарат НШ, в том виде, в котором мы его знаем, был изобретен Олегом Барановым в 1968 году.

Шестереночный, шестерной – это то же самое, что и шестеренные насосы, которые нашли широкое применение в системах гидравлики последнего поколения. Шестеренные насосы делятся на технику для:

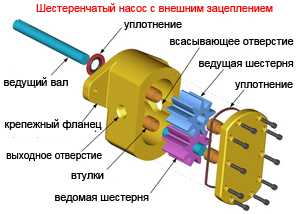

Устройство шестеренчатого насоса с внешним зацеплением

Шестеренные насосы (НД) рассчитаны на уровень давления до 5-ти атмосфер, (СД) рассчитаны для уровня давления до 30-ти атмосфер и высокого (ВД) – на уровень давления до 70-ти атмосфер. При этом шестеренчатый насос НД может применяться в смазочных и охладительных системах станков, СД – в системах гидравлики фрезерных и шлифовальных станков.

Применение шестеренчатых насосов высокого давления можно встретить в гидравлической системе протяжного, сверлильного, фрезерного или токарного оборудования. Бывают также модели, специально спроектированные, чтобы пропускать воду или керамический краситель, масло или смазочные материалы.

Кроме того, эти аппараты делятся на:

  • шестеренный насос с внутренним зацеплением;
  • с зацеплением наружного типа.

Аппараты с наружным зацеплением – это техника, рассчитанная для работы с вязкими жидкостями, которые используют для смазки.  Эти аппараты достаточно просты в изготовлении, но не такие компактные, как аппараты с зацеплением внутреннего типа.

к меню ↑

Принцип работы шестеренчатого насоса

Ведомая шестеренка аппарата с наружным способом зацепления вращается при постоянном контакте с ведущей шестеренкой. При этом шестеренки вращаются в противоположные стороны, и в полости всасывания, в момент выхода зубьев из зацепления образуется вакуум.

Схема действия шестеренчатого насоса

За счет образования вакуума жидкость попадает в полость всасывания, где постепенно перемещается в полость нагнетания, откуда выталкивается зубьями в нагнетательный трубопровод. При этом, контакт между зубьями шестеренок такой плотный, что делает обратный ток жидкости из камеры нагнетания в камеру всасывания невозможным.

В аппаратах с внутренним принципом зацепления принцип работы шестеренного насоса примерно тот же, за исключением того, что ведущая шестеренка, которую вращает электродвигатель, вращает и внешнее колесо. Всасывание жидкости обеспечивается создаваемым вакуумом, а предохранительным клапаном между отсеком всасывания и нагнетания в данном случае служит серповидный уплотнитель.

Например, производитель насосов шестеренных Вosch, создал целую линейку аппаратов AZP с внешним принципом зацепления, которая состоит из моделей:

  • AZPB;
  • AZPF;
  • AZPN;
  • AZPG;
  • AZPS;
  • AZPT;
  • AZPU;

Это модельный ряд  нерегулируемых аппаратов с номинальным давлением от 250 до 280 бар. В остальном отличаются типовым рядом (последней буквой в маркировке модели от В до J). При этом, первые две буквы – AZ – это обозначение самого изделия, а Р – функция. Различия в типоразмерности внутри модельного ряда идут по постоянному и кратковременному рабочему давлению, а также минимальной и максимальной скорости вращения.

Последние четыре модели в списке обладают дополнительной функцией бесшумности при работе. Дополнительные характеристики всегда можно посмотреть в техническом паспорте и конфигураторе изделия.

Серия шестеренных насосов Г11 и Г11-11А используется в дозирующих устройствах и в аппаратах, где применяют технические масла и смазки, в которых повышенный уровень кинематической вязкости (до 400 мм²/с). При этом вязкость насосов может ограничиваться лишь смазывающей способностью жидкости и мощностью двигателя самого насосного аппарата.

Срез шестеренчатого насоса

Износостойкий корпус из чугуна и крышка из алюминиевого сплава, шестеренки из хромистой стали и манжетный тип уплотнения вала обеспечивают бесперебойную и надежную работу техники даже в условиях нагревания смазочных материалов до 60°C.

В стандартной модели насосов Г11-11А используют вал с правосторонним вращением. Но, по желанию заказчика модель можно модифицировать под левостороннее вращение или вообще, заменить прямое движение  жидкостей на реверсивное. Обо всех изменениях будут сообщать дополнительные буквы в маркировке (Л или Р).

Но, если техника моделей Г11 и Г11-А использовалась для перекачки материалов, которые не вызывали коррозию и не представляют опасность  при эксплуатации, то продукция компании VIP Technology рассчитана на абразивные, агрессивные и горючие материалы. Такие, например, как лак или краски, нефтепродукты или битум, нефтяного или дизельного топлива.

Такую насосную технику изготавливают из углеродистой стали и чугуна, а все уплотнения в конструкции представляют из себя соединение, в составе которого двойной графит и керамика. Иногда прокладки для вала и ведущего колеса могут выполняться из бронзы.
к меню ↑

Принцип работы шестеренчатого насоса (видео)


к меню ↑

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной  шестеренчатой техники. Состоит шестеренный агрегат из:

  • корпуса;
  • крышки;
  • ведущей шестерни;
  • ведомой шестерни;
  • втулки;
  • сальника;
  • уплотнителя;
  • пластины;
  • пружины;
  • патрубка
  • распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно

возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Полная схема шестеренчатого насоса

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

nasosovnet.ru

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

  1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
  2. электрический кабель или удлинитель;
  3. водяная помпа или маслонасос;
  4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
  5. резиновые шланги или трубы.
  6. стальная или деревянная тяжёлая основа.

Сборка насоса

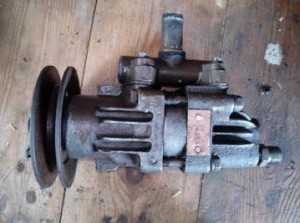

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

  • тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
  • комбайны НИВА, Сибиряк, Кедр, Енисей;
  • грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
  • автосамосвалы КамАЗ, БелАЗ, МАЗ;
  • экскаваторы;
  • автогрейдеры;
  • погрузчики;
  • сельскохозяйственные машины;
  • автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

  • Рабочий объём — 32 см куб.
  • Давление номинальное на выходе — 16 МПа.
  • Давление максимальное на выходе — 21 МПа.
  • Частота вращения номинальная — 2400 об. в мин.
  • Частота вращения максимальная — 3600 об. в мин.
  • Частота вращения минимальная — 960 об. в мин.
  • Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

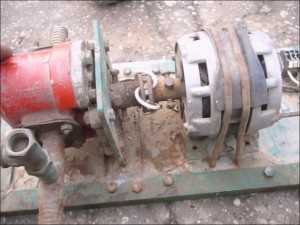

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

  1. Опустить насос как можно ближе к воде.
  2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.
  1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
  2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Автор: Виталий Петрович. Украина.




volt-index.ru

Китай Шестеренчатый Насос Воды, Китай Шестеренчатый Насос Воды список товаров на ru.Made-in-China.com

Цена FOB для Справки: US $ 23.0-37.0 / шт.
MOQ: 100шт.

  • Сертификация: CE,ISO
  • Способ установки: Горизонтальный
  • Мощность: Электрический
  • Материал: Чугун
  • Рабочая жидкость: Воды
  • Производительность: Нет утечек
  • Поставщики с проверенными бизнес-лицензиями

    Поставщики, проверенные инспекционными службами

    Fuan Yuming Motor Co., Ltd.
  • провинция: Fujian, China

ru.made-in-china.com

Шестеренные насосы (НШ): масляный, гидравлический, МТЗ

Содержание

Шестеренные насосы представляют собой агрегаты, которые относятся к роторному типу оборудования. Такие гидравлические устройства являются востребованными практически на любом современном производстве, а также в быту.

Шестеренный насос (вид в разрезе)

В этой статье мы поговорим о принципе работы агрегатов, основных видах, ремонте, а также об их преимуществах и недостатках.

Принцип работы оборудования

Гидравлические масляные шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других функционируют по следующему принципу работы. Если устройство объемного типа, то оно функционирует по принудительному типу смещения перекачиваемой воды.

При вращении шестеренок со стороны всасывания появляется разряжение, в результате чего вода под давлением начинает заполнять свободное место между зубчиками, проходя в сторону нагнетания. Попадая сюда, жидкость выталкивается через нагнетательную трубку.

Устройство шестеренного насоса с внутренним зацеплением

Зубчатые шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других оборудуются двумя шестеренками, находящимися в корпусе устройства. Одно колесо работает под воздействием электромотора, установленного на одной оси с самой шестеренкой. Следует отметить, что это колесо является ведущим, а второе, которое зацепляется от него, считается ведомым.

Когда агрегаты моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других, вода захватывается зубчиками шестеренки, после чего перемещается в сторону нагнетания. Поскольку в гидравлических устройствах масляного типа плотность сцепления зубчиков максимальная, обратный ход жидкости минимален, такой принцип работы.
к меню ↑

Принцип работы шестеренчатых насосов DESMI (видео)


к меню ↑

Типы устройств

Если с принципом все ясно, перейдем к разновидностям. Шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других с муфтами и без, можно разделить на несколько основных видов:

  1. Устройство с внешним зацеплением. Такая разновидность агрегатов на сегодня является одной из самых распространенных и простых по своей конструкции. Вращение и смещение достигается путем изменения объемов в полостях соединенных между собой компонентов с независимыми приводами. Оборудование такого типа считается наиболее мощными и одним из самых дешевых вариантов. Такие масляные гидравлические НШ применяются для перекачки воды или другой жидкости с большой вязкостью. Агрегаты с внешним зацеплением могут функционировать на большом давлении, но по своим размерам они значительно больше.
  2. Устройства с внутренним зацеплением представляет собой агрегат такого типа, где ведомая шестеренка установлена внутри ведущей. Когда элементы начинают вращаться под давлением, НШ получает более высокий уровень объема вытеснения, соответственно, он обладает лучшими всасывающими характеристиками.
  3. Трехшестеренные устройства оснащаются одной ведущей шестеренкой и двумя ведомыми. Кроме того, в них находится четыре всасывающих лопасти, и пять – напорных. На практике данные масляные гидравлические агрегаты этого типа оптимально использовать в приводах, где следует иметь две напорные линии, независящие друг от друга. Также следует отметить, что количество зубчиков на шестеренках определяет равномерность подачи воды, в частности, чем зубчиков будет больше, тем подача будет равномернее, но производительность при этом немного теряется.

к меню ↑

Основные узлы конструкции

В зависимости от модели 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а или другой от производителей МАЗ, НМШ, МТЗ и других, корпус установки может быть выполнен из разных материалов. Обычно для этих целей используется алюминий. Внутри корпуса устройства, будь то насос НШ 32, насос НШ 50 или любой другой, с муфтой или без, находится подшипниковый блок с шестеренками, а также уплотнительная конструкция.

Основные элементы шестеренного насоса НШ-К

Внутри последней расположены две сегментные поверхности, их обхватывают зубчики с определенным зазором, предназначенные для уплотнения валов. Уплотнения по торцам конструкции достигается за счет поджимных пластин, установленных в пазах блока. С левой стороны уплотнительной конструкции есть специальные углубления для резиновых прокладок.

В результате нагнетания воды происходит воздействие на пластины, прижимающиеся к торцам шестеренок. Это, в свою очередь, позволяет обеспечить одинаковые утечки вне зависимости от рабочего давления устройства. Сама конструкция, вне зависимости от модели, будь то 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ или других, закрывается крышкой с уплотнительной резинкой.
к меню ↑

Технические характеристики

Устройства моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а и других от производителей МАЗ, НМШ, МТЗ с муфтами и без, обладают определенными техническими характеристиками. Такие установки используются в системах, функционирующих при высоком давлении.

Они характеризуются относительной простотой конструкции, минимальным числом элементов, из которых состоят, не особо высокой ценой и достаточной устойчивостью к загрязнениям. Параметр давления должен варьироваться в районе от 10 до 20 кПа, чтобы в ходе эксплуатации установки предотвратить вероятность кавитации.

  1. Давление НШ с внешним типом зацепления составляет не более 280 бар. В данном случае наибольшая скорость вращения шестеренок варьируется в районе 3800 об/мин, а показатель мощности составляет не более 85 кВт. Что касается объема, то здесь все зависит от производителя и объем а – от 0.5 до 250 см³.
  2. Если говорить об устройстве с внутренним типом зацепления, то здесь уровень давления составляет не более 315 бар. Скорость вращения валов – около 3600 об/мин, а уровень мощности – не более 95 кВт. Что касается объема, то этот показатель составляет от 1,7 до 250 см³.

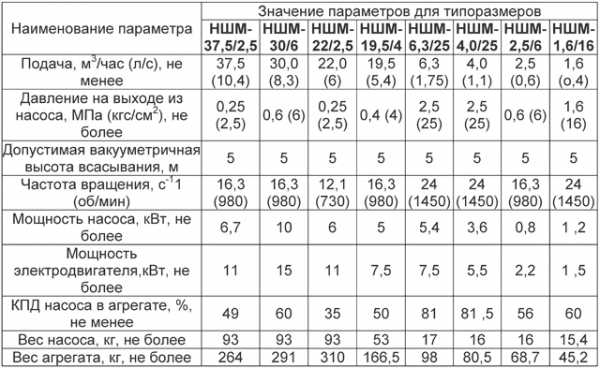

Таблица технических характеристик шестеренных насосов серии НШМ


к меню ↑

Преимущества и недостатки

Любой сдвоенный гидравлический масляный шестеренчатый насос НШ 40 или другой, с муфтой и без, вне зависимости от параметров и размеров, обладают рядом плюсов и минусов. Плюсы:

  1. Шестеренчатный гидравлический насос НШ 14 или другой модели – это надежное устройство с высоким сроком службы.
  2. Размеры. Масляные шестеренчатые агрегаты обладают небольшими размерами, что позволяет без проблем их транспортировать. Будь то круглая конструкция или другой формы.
  3. Шестеренчатые устройства обычно обладают простой конструкцией.
  4. Достаточно высокий коэффициент полезного действия.
  5. Возможность сдвоенного устройства перекачивать вязкие и горячие жидкости.

Минусов таких устройств с муфтами и безнемного, но они есть. Основной недостаток гидравлического масляного агрегата (круглой или любой другой формы) состоит в том, что на зубчатые шестеренки жидкость воздействует в одностороннем порядке.

Шестеренные агрегаты обладают простой конструкцией

Соответственно, есть большая вероятность столкнуться с необходимостью ремонта из-за расточки корпуса.
к меню ↑

Основные неисправности

Теперь перейдем к вопросу ремонта, который может быть вызван некоторыми неисправностями. Основной список поломок агрегата с муфтами или без, приведен ниже:

  1. Появление вибраций при работе агрегата. Неисправность может быть вызвана ослаблением крепления агрегата к кронштейну, выходом из строя муфты или несносности валов.
  2. Повышенный шум может быть обусловлен ослаблением затяжки насоса и моторчика либо износом подшипников.
  3. Резкие колебания давления свидетельствуют о необходимости ремонта всасывающей магистрали, а также пониженным уровнем жидкости в баке.
  4. Утечка масла требует ремонта уплотнительного узла либо более сильной затяжки фиксатора нагнетательного трубопровода.
  5. Если подача агрегата в целом снизилась, то это может свидетельствовать о необходимости ремонта качающего узла. Также это может быть связано с высокой температурой масла.

Если устройство греется, это также говорит о необходимости его ремонта. Иногда требуется заменить фланцы, а в некоторых случаях нужен полный разбор конструкции для дальнейшего ремонта.

Шестеренный насос НМШ 5-25-4.0/25

Если вы столкнулись с такой проблемой, то это дело лучше доверить профессионалу, самостоятельный ремонт может только усугубить ситуацию.

 Главная страница » Насосы

byreniepro.ru

Шестеренчатые насосы

Шестеренчатые (шестеренные) насосы серии LabG применяются для перекачивания и дозирования различных жидкостей в лабораториях и на производствах. Принцип шестеренчатых насосов известен довольно давно, насосы серии LabG отличаются от аналогов развитой системой управления, использованием современных материалов и технологий и целым рядом других особенностей расширяющих возможности их применения для прецизионного дозирования и лабораторных приложений. Шестеренчатые насосы LabG производятся совместно с итальянской компанией Fluid-o-Tech, перекачивающая головка и магнитная муфта для бесконтактной передачи крутящего момента изготавливаются на ультрасовременном заводе в Милане.

Преимущества и особенности шестеренчатого насоса:

  • Привод через магнитную муфту обеспечивает герметичность перекачивающей головки;
  • Подходит для перекачивания вязких и нагретых жидкостей;
  • Возможность перекачивания жидкостей при давлении до 5 бар;
  • Необслуживаемый бесщеточный электродвигатель;
  • Корпус перекачивающей головки изготовлен их кислотостойкой нержавеющей стали;
  • Эргономичный корпус из инженерного ABS пластика;
  • Низкий уровень шума;
  • Пульсации потока практически отсутствуют;
  • Компактные размеры;

Шестеренчатые (шестеренный) насосы состоят из привода и перекачивающей головки. Выпускается четыре вида приводов, которые отличаются функциональными возможностями. Перекачивающие головки предлагаются на три разных диапазона производительностей, и для каждого диапазона можно выбрать головку с перекачивающими шестернями из политетрафторэтилена (PTFE) или полиэфирэфиркетона (PEEK). Перекачивающие головки с шестернями из PTFE обладают очень высокой химической стойкостью, а с шестернями из PEEK повышенной термической стойкостью. При заказе насос поставляется в сборе, включая выбранный привод и перекачивающую головку.


Особенности приводов:

LabGF – дозирующий привод. Насосы на базе этого привода в совокупности с перекачивающей головкой образуют высокоточные шестеренчатые насосы-дозаторы. Меню системы управления оптимизировано для разлива жидкостей в условиях небольших производств. Благодаря встроенной функции калибровки достигается высокая точность и возможность непосредственно на дисплее насоса указывать требуемую дозу в единицах объема. В режиме автоматического дозирования пользователь задает с клавиатуры объем дозы, количество доз, время выдачи одной дозы, время паузы между дозами – далее насос работает в автоматическом режиме. Оборудованы промышленным цветным сенсорным дисплеем 4,3 дюйма.

LabGV – привод с калибровкой. Насосы на базе этого привода отличаются несколько большим функционалом в сравнении с дозирующими насосами LabGF и имеют все функции дозирующих насосов кроме абсолютного счетчика числа доз. Часто используются в качестве насосов-дозаторов. Оборудованы промышленным цветным сенсорным дисплеем 4,3 дюйма.

LabGN – стандартный привод. Используются для перекачки жидкостей или разлива с использованием ножной педали или кнопки для активации. Оператором может задаваться частота вращения и время работы в диапазоне от 0,1 секунды до 9999 часов, таким образом задается объем дозы. Оборудованы графическим жидкокристаллическим дисплеем 3,2 дюйма с подсветкой и мембранной клавиатурой.

LabGM – базовый привод. Шестеренчатые насосы на базе этого привода как правило используются для перекачки жидкостей. Систему управления позволяет настраивать частоту вращения и время работы в диапазоне от 0,5 до 999 секунд. Оборудованы четырехзначным жидкокристаллическим дисплеем и мембранной клавиатурой. Насосы данного типа отлично подходят для использования в автоматических промышленных линиях разлива, в этих случаях они управляются контроллером линии разлива.

Основные технические характеристики шестеренчатых насосов серии LabG:
  • Частота вращения: 100-3000 об/мин.
  • Диапазон настройки времени подачи одной дозы: от 0,1 секунды до 9999 часов.
  • Давление на выходе: до 0,5 МПа (5 бар).
  • Тип электродвигателя: постоянного тока, бесщёточный.
  • Максимальный размер частиц в перекачиваемой среде: 20 мкм.
  • Максимальная вязкость перекачиваемой среды: 200 сСт.
  • Варианты внешнего аналогового управления частотой вращения: 0-5 В, 0-10 В, 4-20 мА (необходимое указывается при заказе).
  • Аналоговое управление пуском/остановом: сухой контакт, сигнал от ножной педали, внешний сигнал (конкретный тип внешнего активного сигнала указывается при заказе) 5 В, 10 В, 24 В.
  • Удаленное цифровое управление: RS 232, RS 485 с поддержкой протокола MODBUS в режиме RTU;
  • Электропитание: 220 В, 50 Гц.
  • Габаритные размеры привода (ДхШхВ): 261х157х237 мм.
  • Масса привода: 4,4 кг.
  • Максимальная потребляемая мощность: 100 Вт.
  • Температура в помещении во время эксплуатации: 0-40 °C.
  • Относительная влажность в помещении во время эксплуатации: до 80%.
  • Класс защиты привода от пыли и влаги: IP31.
Характеристики и цены шестеренчатых насосов

Тип привода насоса

Модель перекачивающей головки

Материал шестерен, температура перекачиваемой среды

Диапазон подачи, мл/мин.

Цена со склада в Москве, USD c НДС

Шестеренчатые насосы с многофункциональной системой управления и калибровкой расхода

Lab GV

MG204XD0PT0000

PEEK, -30~100 ℃

27.7-830

2 238,50

MG204XD0TT0000

PTFE, -30~50 ℃

27.7-830

2 238,50

MG209XD0PT0000

PEEK, -30~100 ℃

56.67-1700

2 299,00

MG209XD0TT0000

PTFE, -30~50 ℃

56.67-1700

2 299,00

MG213XD0PT0000

PEEK, -30~100 ℃

80-2400

2 395,80

MG213XD0TT0000

PTFE, -30~50 ℃

80-2400

2 395,80

Дозирующие шестеренчатые насосы

Lab GF

MG204XD0PT0000

PEEK, -30~100 ℃

27.7-830

2 008,60

MG204XD0TT0000

PTFE, -30~50 ℃

27.7-830

2 008,60

MG209XD0PT0000

PEEK, -30~100 ℃

56.67-1700

2 069,10

MG209XD0TT0000

PTFE, -30~50 ℃

56.67-1700

2 069,10

MG213XD0PT0000

PEEK, -30~100 ℃

80-2400

2 165,90

MG213XD0TT0000

PTFE, -30~50 ℃

80-2400

2 165,90

Стандартные насосы шестеренчатого типа

Lab GN

MG204XD0PT0000

PEEK, -30~100 ℃

27.7-830

1 815,00

MG204XD0TT0000

PTFE, -30~50 ℃

27.7-830

1 815,00

MG209XD0PT0000

PEEK, -30~100 ℃

56.67-1700

1 875,50

MG209XD0TT0000

PTFE, -30~50 ℃

56.67-1700

1 875,50

MG213XD0PT0000

PEEK, -30~100 ℃

80-2400

1 972,30

MG213XD0TT0000

PTFE, -30~50 ℃

80-2400

1 972,30

Базовые насосы шестеренчатого типа

Lab GM

MG204XD0PT0000

PEEK, -30~100 ℃

27.7-830

1 669,80

MG204XD0TT0000

PTFE, -30~50 ℃

27.7-830

1 669,80

MG209XD0PT0000

PEEK, -30~100 ℃

56.67-1700

1 730,30

MG209XD0TT0000

PTFE, -30~50 ℃

56.67-1700

1 730,30

MG213XD0PT0000

PEEK, -30~100 ℃

80-2400

1 827,10

MG213XD0TT0000

PTFE, -30~50 ℃

80-2400

1 827,10

PEEK – полиэфирэфиркетон, очень прочный полукристаллический полимер, обладающий высокой химической стойкостью и износостойкостью. Материал сохраняет свои свойства в широком диапазоне температур.

PTFE – политетрафторэтилен, один из самых химически стойких материалов в мире, этот полимер так же называется фторопласт-4, обладает высокими антифрикционными и механическими свойствами.

Каждый из четырех приводов может быть агрегатирован с любой из шести перекачивающих головок, необходимая конфигурация указывается при заказе.

Шестеренчатые дозирующие насосы серии LabG зачастую используются как альтернатива перистальтическим насосам в тех случаях, когда необходимо дозирование очень вязких жидкостей, нагретых жидкостей или жидкостей с давлением до 5 бар.

Типовые применения шестеренчатых насосов серии LabG:
  • Подача компонентов в лабораторные реакторы;
  • Различные другие применения в лабораториях;
  • Разлив жидкостей для электронных сигарет;
  • Разлив фармацевтических препаратов;
  • Разлив косметических средств;
  • Подача реагентов в системы очистки воды.

Проверить работу насосов с вашей жидкостью, протестировать различные режимы можно в демонстрационной лаборатории компании Вилитек. Более подробную информацию о производителе можно посмотреть здесь.


vilitek.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
