Как выбрать поверхностный насос (2018) | Другие инструменты | Блог
Любая человеческая деятельность, так или иначе, связана с водой. Вода нужна для питья, для приготовления пищи, для отопления, для мытья, для смыва отходов, для полива и т.д.
И, конечно же, намного удобнее, если воду не нужно таскать ведрами, и она течет сама собой.
На вопрос «как этого добиться» ответит, пожалуй, каждый – «поставить насос».
А вот какой насос поставить, и какие у него должны быть характеристики?
На этот вопрос ответить уже не так просто – различия в условиях работы насосов привели к узкой специализации их типов и громадному их разнообразию. Режим работы насоса, чистота воды, требуемое давление, прокачиваемые объемы – все это оказывает прямое влияние на тип используемого насоса.
Неправильно подобранный насос не даст желаемого результата – и это в лучшем случае. В худшем случае он просто выйдет из строя, и вернуть за него деньги не получится – у любого насоса гарантия прекращается при несоответствии условий эксплуатации его параметрам. Поэтому перед покупкой насоса следует тщательно определиться с его назначением и требуемыми характеристиками. И, разумеется, надо понимать, какой параметр за что отвечает.
Погружной или поверхностный?
В некоторых случаях условия эксплуатации четко определяют тип насоса – так, циркуляционный насос бывает только поверхностным, а дренажные насосы практически все погружные.
А вот для забора воды из колодца или скважины уже можно использовать оба вида насосов. И, выбирая поверхностный насос для полива или водоснабжения, следует обратить внимание на его плюсы и минусы в сравнении с погружным.
Преимущества:
– Насос всегда доступен, его проще обслуживать и проще заменить.
– Производительные (более 30 л/мин) поверхностные насосы дешевле погружных с аналогичными параметрами.
Недостатки:
– Небольшая глубина забора – большинство моделей не могут забирать воду с глубины больше 9 м, а на глубинах 5-8 метров их производительность будет много ниже паспортной.
– Высокая шумность – без дополнительной шумоизоляции работу насоса будет слышно в любой точке дома, даже если он расположен в подвале.
– Если насос расположен вне дома, нельзя допускать его замерзания. Помещение, в котором он расположен в холодное время года, придется отапливать
– Малейший подсос воздуха на входе поверхностного насоса с центробежным механизмом приводит к значительному падению производительности.
Таким образом, поверхностный насос будет необходим для организации отопления; удачным решением будет использование его и для полива; для налаживания водоснабжения поверхностный насос имеет смысл использовать только с неглубокими колодцами. Во всех остальных случаях лучше выбирать среди погружных насосов.
Характеристики поверхностных насосов
Вид насоса определяет его область назначения.

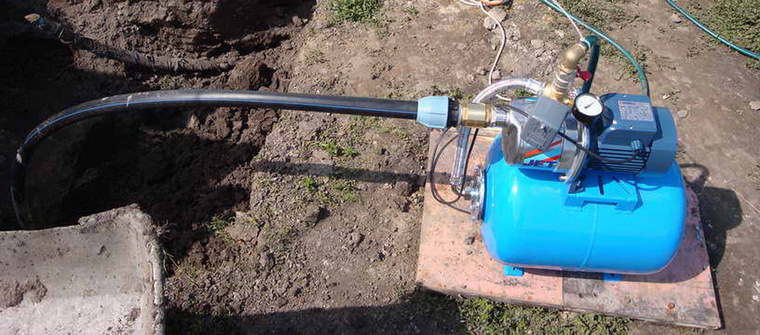

– Насосные станции представляют собой комплект из поверхностного насоса, гидроаккумулятора и реле давления.
Поверхностная насосная станция позволяет максимально быстро и просто организовать водоснабжение с постоянным давлением в сети и разбором из нескольких точек.
– Садовые насосы применяются в основном для полива, хотя мощные садовые насосы вполне можно использовать в системе водоснабжения частного дома – если позволит глубина забора воды.

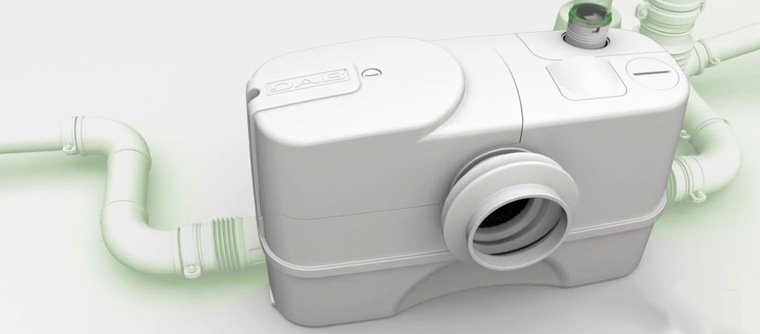

– Поверхностные фекальные насосы позволяют перекачивать бытовые сточные воды в тех случаях, когда невозможно организовать канализацию самотеком.

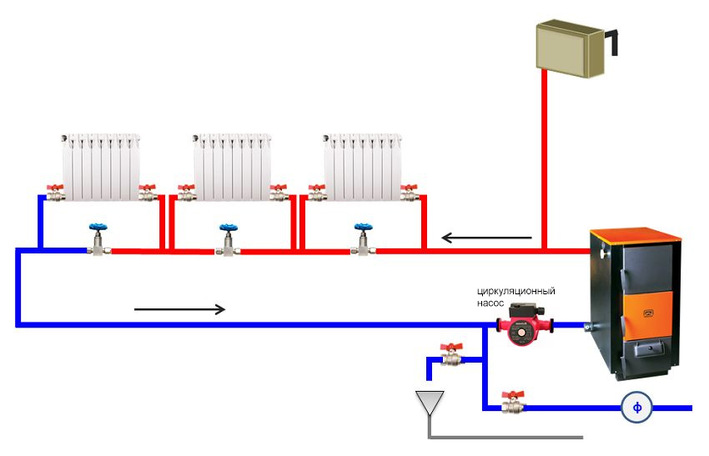

– Циркуляционный насос применяется для обеспечения циркуляции теплоносителя в системах отопления.
Применение циркуляционного насоса позволяет значительно снизить стоимость системы отопления за счет применения труб меньшего диаметра и упрощения их прокладки.
Механизм насоса
И у вихревых, и у центробежных насосов двигатель вращает рабочее колесо с лопатками, помещенное в цилиндрический корпус.

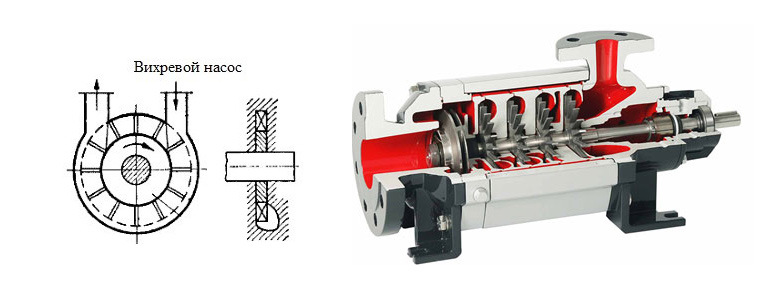

Особенностями вихревых насосов являются расположения входного и выходного патрубков (по касательной к колесу) и малое (до 0,2 мм) расстояние между корпусом и лопатками. Во время вращения крыльчатки на входном патрубке создается разрежение, под действием которого жидкость попадает внутрь насоса, движется вместе с лопатками колеса по кругу и выбрасывается из выходного патрубка.
Вихревой насос создает на выходе большое давление при небольшом расходе, поэтому вихревые насосы часто применяются при организации систем водоснабжения частных домов: расход в таких системах невелик, а высокое давление позволяет создать хороший напор на втором и даже третьем этаже.
Основной недостаток этой конструкции – её требовательность к чистоте перекачиваемой жидкости: при наличии в воде песка колеса и стенки корпуса быстро изнашиваются, и производительность насоса падает в разы. Кроме того, КПД вихревых насосов ниже, чем у центробежных.
У центробежных насосов жидкость поступает в центр вращающегося колеса, разгоняется лопатками и выбрасывается через выходной патрубок под действием центробежной силы.
Центробежные насосы менее требовательны к чистоте воды, поэтому могут использоваться для забора воды из естественных водоемов. Центробежные насосы используются для полива и для организации водоснабжения, если вода в колодце или скважине недостаточно чистая.
Основной недостаток поверхностных центробежных насосов – повышенные требования к герметичности водозабора. Если входной патрубок будет подсасывать воздух, производительность насоса сильно упадет. Кроме того, перед включением поверхностного центробежного насоса, в его корпус обязательно следует залить воду через заливную горловину. Если этого не сделать, возможен выход насоса из строя.
Потребляемая мощность определяет основные характеристики насоса: его производительность, давление, высоту забора и т.д. Но выбирать насос только по этому параметру не стоит – два насоса с одинаковой мощностью могут сильно отличаться в производительности и создаваемом давлении.
Подбирать насос следует в соответствии с условиями эксплуатации, а мощностью пользоваться как индикатором «честности» производителя: если при схожих с другими моделями параметрах выбранная модель имеет заметно меньшую мощность, то к такой модели следует отнестись с подозрением – особенно, если она выпущена малоизвестным производителем.
Производительность определяет, какой объем воды насос способен прокачать за определенное время. Для разных типов насосов применяются различные способы расчета требуемой производительности, зависящие от множества параметров: глубины забора, дебета скважины, архитектуры и протяженности системы, количества точек разбора, диаметра труб и т.д. Для приблизительной же оценки требуемой производительности можно воспользоваться следующими величинами:
– Для водоснабжения требуемую производительность можно ориентировочно посчитать, умножив количество одновременно открытых кранов на 10 и добавив 20-30% запаса. Так, если допустить, что в доме могут быть одновременно открыты три крана, то производительность насоса должна быть не менее 3*10*1,2 = 36 л/мин.
– Для полива следует просуммировать расход одновременно работающих поливальных устройств и добавить запас 20-30%. Приблизительную оценку здесь давать сложно, потому что расход поливальных устройств может колебаться от единиц литров в минуту в небольших капельных системах до десятков литров в минуту в дождевателях.
Если очень грубо, то производительности до 20 литров в минуту хватит для одновременной работы одного-двух дождевателей, такой насос больше пригоден для ручного полива.
Для одновременной работы нескольких дождевателей, поливающих площадь 3-5 соток, потребуется производительность около 30 литров в минуту.
Для полива площади в 10 соток потребуется производительность в 60-80 литров в минуту.
Для полива больших площадей используются системы автоматического полива, включающие дождеватели по очереди, что снижает требуемую производительность насоса.
Здесь следует отметить, что указываемая в характеристиках насоса производительность дается для нулевой высоты подъема и нулевой высоты забора. И для полива, и для водоснабжения, чем с большей глубины забирается вода и чем на большую глубину она поднимается, тем производительность насоса ниже. В руководстве по эксплуатации насоса обычно даются графики её зависимости от высоты подъема.
Если графиков нет, можно примерно оценить производительность на нужной высоте, приняв, что на максимальной высоте подъема производительность равна 0.
-Для отопления подсчет производительности производится с помощью теплотехнических расчетов, и пренебрегать ими не стоит: для одной и той же площади отапливаемых помещений потребная производительность насоса может меняться в десятки раз в зависимости от среднегодовой температуры, архитектуры системы отопления, диаметра и протяженности труб, количества и размера радиаторов и т.д.
Для очень грубой оценки можно оценить потребную производительность (в л/мин), поделив площадь помещения на 10 для радиаторного отопления и на 3 – для отопления теплым полом.
Глубина погружения определяет, каково максимальное расстояние от насоса до поверхности воды, т.е., с какой максимальной глубины насос способен забирать воду. Но следует иметь в виду, что при заборе воды с максимальной глубины, его производительность и давление на выходе будут намного ниже.
Насос всегда следует подбирать со значительным запасом по глубине забора и с учетом того, что любая глубина, отличная от 0, снижает производительность насоса – графики зависимости производительности от глубины забора обычно приводятся в руководстве.
Допустимая температура жидкости важна, если предполагается откачка горячих жидкостей. Также на неё следует обратить внимание при выборе циркуляционного насоса. Большинство циркуляционных насосов рассчитано на температуру до 110°С, чего вполне достаточно для любых жидкостных систем отопления. Но встречаются модели с допустимой температурой 60°С – такие рекомендуется устанавливать на системах теплого пола, где температуры редко превышают 30°С.
Подъем воды определяет, какое давление создается на выходе насоса и на какую высоту он способен поднять воду. Так же, как и в случае с глубиной забора, высота подъема, например, в 40 метров, не означает, что на высоте в 40 метров будет течь вода. Высота подъема в 40 метров означает, что выше этой высоты вода течь уже не будет вообще, а на 40 метрах если и будет, то буквально каплями.
Поэтому высоту подъема надо подбирать с запасом. Для ориентировочного расчета подъема воды используется следующая формула: H = 10P + ΔP + ΔH, где P – минимальное давление в верхней точке разбора, для водоснабжения это 2,5-3 бара. ΔP – потери давления на горизонтальных участках трубопровода, примерно считается как 10% от суммарной длины горизонтальных участков. ΔH – перепад высоты между уровнем установки насоса и высотой самой верхней точки разбора.
Например, если длина горизонтальных участков трубопровода составляет 10м, насос установлен на высоте 1 м от земли, а верхняя точка разбора – кран на втором этаже – расположен в 6 м от земли, то требуемый подъем воды будет: Н=10*3+0,1*10+5 = 36 м.
Но имейте в виду, что подъем воды насосов приводится для забора с нулевой глубины. Чем с большей глубины насос забирает воду, тем сильнее падает высота подъема. Если в руководстве насоса приведены графики зависимости выходного давления от глубины забора, следует скорректировать требуемую высоту по ним.
Если графика нет, то для оценки к требуемой высоте можно добавить глубину забора в метрах, умноженную на 1,5. Но учтите, что такой метод расчета довольно груб и неприменим, если глубина забора близка к максимальной (более 80%).
Для вышеприведенного примера, если добавить условие забора с глубины 2 м, расчет будет выглядеть так: Н = 2*1,5+10*3+0,1*10+5 = 39 м. Для лучшего напора воды и для предотвращения падения напора с износом деталей насоса, имеет смысл предусмотреть запас в 20-30%.
Автоматический контроль уровня воды (датчик сухого хода) необходим для любого насоса, особенно, если предполагается его использование в автоматическом режиме. Если датчик сухого хода отсутствует в комплектации насоса, его следует докупить отдельно и подключить насос через него. Пренебрегать датчиком сухого хода не стоит, даже если вы уверены, что вода для насоса никогда не кончится. Всегда возможно повреждение всасывающего шланга, которое – при отсутствии датчика сухого хода – быстро приведет к поломке насоса.
Варианты выбора поверхностных насосов
Если вам нужен недорогой насос для организации полива дачного участка в ручном режиме, выбирайте среди [url=”https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=eiza&f=7-497]маломощных садовых насосов.
Если чистота перекачиваемой воды оставляет желать лучшего, выбирайте среди [url=”https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=eiza&f=3awl]центробежных садовых насосов.
[url=”https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=ek2q]Насосная станция поможет вам быстро и просто организовать в частном доме (или на приусадебном участке) водопровод.
Если вам нужно сливать сточные воды в точке, удаленной от ближайшей канализационной трубы – или если вход в канализацию расположен выше точки слива, вам потребуется [url=”https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&i=1&mode=list&f=7zttv]поверхностный фекальный насос.
Отопление с естественной циркуляцией в современных домах давно уже не используется, и для движения теплоносителя по трубам в системе отопления должен присутствовать [url=”https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=7y6bd]циркуляционный насос.
напор, подача, рабочая точка. Регулирование насоса.
Содержание
Для правильной эксплуатации циркуляционных насосов и их подбора при создании различных перекачивающих установок необходимо знать как изменяются основные параметры насосов в различных условиях их работы.
Важно иметь сведения об изменении напора H, расхода мощности N и коэффициента полезного действия (КПД) насоса при изменении его подачи Q. В технике принято характеристики насоса представлять в виде графиков, которые характеризуют взаимное изменение основных параметров насоса в различных условиях работы.
Как получить технические характеристики насосов
Основной считается зависимость подачи насоса от его напора, так называемую Q-H характеристику. Расход мощности и КПД являются уже следствием работы насоса по созданию подачи Q и напора H, которые и являются целью приобретения насоса.
Характеристика каждого насоса определяется только путем его испытания. Аналитические способы построения характеристик очень сложны и не дают достаточно надежных результатов.
Технические характеристики насосов получают при проведении испытаний.
При испытании насоса жидкость совершает замкнутый цикл. Забираемая насосом из резервуара, жидкость подается в напорную сеть, состоящую из участка трубопровода с расходомером и дроссельной задвижкой, а потом снова возвращается в резервуар.
При этом вся энергия, получаемая жидкостью в насосе, поглощается преимущественно в дроссельной задвижке. Закрывая и открывая задвижку, можно изменять подачу насоса с нуля от нуля до некоторого максимального значения. Число оборотов насоса в течение одного опыта сохраняется постоянным.
При разных открытиях дроссельной задвижки производят замеры: подачи, напора, рабочее давление нагнетания насоса, давления всасывания, температуры жидкости и мощности, потребляемой насосом.
Гидравлическая характеристика насоса
Гидравлической характеристикой насоса – в зависимости от источника она может быть названа напорной характеристикой насоса – называют зависимость подачи от напора. Перед тем как перейти к описанию и её построению необходимо определиться с основными понятиями.
Основные параметры насоса
Подача q насоса (производительность насоса) – это количество жидкости, которое перекачивает насос в единицу времени. Обозначается буквой Q. Измеряется в кубических метрах в час(м3/ч), или литрах в час(л/ч).
Напор насоса – это удельная механическая работа, передаваемая насосом перекачиваемой жидкости. Другими словами напор это высота столба воды на которую насос способен поднять жидкость. Напор насоса обозначается буквой H. Измеряется в метрах водного столба (м).
Мощность – это полное приращение энергии, получаемое всем потоком в насосе в единицу времени. Обозначается буквой N. Измеряется в киловаттах(кВт)
КПД (коэффициент полезного действия) насоса – это отношение полезной мощность к потребляемой насосом. КПД является безразмерной величиной.
Замер подачи большей частью осуществляется мерной дроссельной шайбой или соплом по величине перепада давления до и после прибора; перепад давления измеряется дифференциальным манометром.
По данным замеров подачи, напора и мощности, определяют КПД насоса. В результате получают таблицу значений напора, мощности и КПД для последовательного ряда значений подачи насоса от нуля до некоторого максимального значения.
Опытные значения напора, расхода, мощности и КПД могут быть представлены в виде системы точек. Соединяя точки плавными кривыми, получаем непрерывную зависимость рассматриваемых параметров от подачи насоса при постоянном числе оборотов. Эти кривые являются основными характеристиками насоса при постоянном числе оборотов. Напор насоса обычно имеет большие значения при меньшей подаче и уменьшается с её возрастанием.
Отдельные типы насосов имеют отличные характеристики, например техническая характеристика центробежного насоса представляет собой плавную кривую, а у оборудования объемного типа график выглядит ступенчато.
Холостой ход насоса
Холостой ход насоса – это работа насоса при нулевой подаче
Мощность насоса при нулевой подаче имеет некоторое значение N, которое называется мощностью холостого хода. Величина мощности холостого хода зависит от типа насоса, его коэффициента быстроходности. При холостом ходе его полезная мощность равна нулю, и следовательно, КПД также равен нулю.
С возрастанием подачи КПД растет, достигая оптимального значения при режиме, близком к расчетному, а затем начинает падать. Такие характеристики дают достаточно полное представление о свойствах насоса в эксплуатации, если насос снабжен двигателем с постоянным числом оборотов.
Иногда возникает потребность в более сжатом выражении характеристики насоса. Тогда строят одну характеристику Q-H, помечая на ней точки с определенными значениями КПД. Зная для каждой точки характеристики подачу, напор и КПД, легко вычислить мощность.
При изменении частоты вращения, например 60% от номинала или 80% от номинала, характеристика Q-H насоса смещается ниже или выше номинальной.
При испытании и построении характеристики насоса, измеряют не только подачу и напор, но и расход мощности и КПД, которые также наносятся на график.
По составленному графику устанавливается оптимальный режим работы насоса, соответствующий максимальному значению коэффициента полезного действия (КПД) насоса. Затем определяются значения подачи, напора и мощности, соответствующие наиболее выгодным условиям работы насоса. Такой режим работы называется “Рабочей точкой” насоса.
Рабочая характеристика насоса
Рабочая характеристика – это кривая, на которой отражена зависимость между подачей и напором насоса. На рабочей характеристике указывается рабочая точка.
Рабочая точка насоса – это точка на пересечении гидравлической характеристики сети и напорно-расходной (напорной характеристики) характеристики насоса.
Выбирают рабочую точку циркуляционного насоса уже на нисходящей ветки кривой Q-H. Это область устойчивой работы насоса. Восходящая часть кривой Q-H является областью неустойчивой работы, частых срывов подачи.
Мощность насоса при нулевой подаче имеет некоторое значение, которое называется мощность холостого хода. При работе на холостом ходу полезная подача (производительность) насоса равна нулю, а следовательно его КПД так же равен нулю – жидкость не перемещается. С возрастанием подачи КПД растет до своего оптимального значения, а затем начинает падать.
Техническая характеристика центробежного насоса дает достаточно полное представление о свойствах насоса в эксплуатации, его сильных и слабых сторонах, и его работе в трубопроводной сети.
Регулирование работы насоса
Изменение технической характеристики насоса или характеристики системы для обеспечения требуемой подачи называется регулированием насосной установки и осуществляется несколькими способами.
Регулирование воздействием на систему является наиболее распространенным и простым способом. В этом случае регулирование осуществляется задвижкой или вентилем, устанавливаемым обычно в непосредственной близости от насоса на напорном трубопроводе. Такой способ регулирования называется дросселированием.
Дросселирование на всасывающем трубопроводе не рекомендуется из-за опасности возникновения кавитации. Каждому положению задвижки соответствует своя характеристика системы и рабочая точка перемещается от исходного значения подачи к требуемому.
Другим способом регулирования работы насоса является регулирование изменением частоты вращения насоса. Этот способ позволяет свести к минимуму потери, не требует изменения характеристики систему, но предполагает использование привода с регулируемой частотой вращения, либо специальных устройств.
Остальные способы изменения технической характеристики насоса требуют вмешательства в его конструкцию, например возможно:
уменьшить напор применив входной направляющий аппарат
регулировать подачу насоса путем изменения угла установки лопастей рабочего колеса
Видео по теме. Частные характеристики насоса
На практике техническая характеристика насоса может изменяться и комбинированным способом регулирования, например изменением частоты вращения и дросселированием.
Перед выпуском оборудования в эксплуатацию снимают частные характеристики насоса. Одной из таких кривых является кавитационная зависимость. Такой график показывает как изменяется напор насоса с изменением давления на всасе. Частные кавитационные характеристики насоса необходимы для определения минимального подпора на всасе и исключения появления кавитации.
В дополнение к статье “Характеристика насоса: напор, подача, рабочая точка. Регулирование насоса.” Вам может быть интересно:
Основные виды и типы насосов. Их классификация и область применения
Загрузка…
Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.
Общая классификация
В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.
Виды насосов и их классификация
Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.
По техническим характеристикам:
- в зависимости от объема жидкости, перемещаемой в единицу времени;
- давление и напор;
- КПД.
По области применения:
- бытовые;
- промышленные.
Разделение насосов по сферам применения
Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.
Типы насосов
По целевому назначению:
- погружные насосы;
- поверхностные насосы.
По способу энергопитания:
- электрические насосы;
- жидкотопливные насосы.
В зависимости от типа воды:
- для чистой воды;
- для воды средней степени загрязненности;
- для воды высокой степени загрязненности.
Типы бытовых насосов и область их применения
По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.
Существует четыре типа бытовых насосов:
- садовые;
- насосные станции;
- дренажные;
- глубинные.
Описание и характеристики насосов
Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.
Разновидности насосов по конструкции
По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.
Классификация по принципу действия — по типу рабочей камеры
Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.
- Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
- Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.
Динамические насосы, в свою очередь, делятся на лопастные и струйные.
Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:
- Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
- Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
- Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
- Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
- Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
- Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.
Существует также деление динамических насосов по принципу действия:
- Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
- Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
- Струйные – основаны на переходе потенциальной энергии в кинетическую.
Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.
Насосы центробежного типа часто применяют в бытовых и промышленных целях:
- для организации систем водоснабжения на промышленных предприятиях;
- для организации систем водоснабжения жилых кварталов;
- для систем полива.
Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.
Классификация по назначению
По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.
В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.
При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.
Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.
Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.
Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.
Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).
Выделяют виды водяных насосов по назначению:
- Водоподъемные.
- Циркуляционные.
- Дренажные.
В зависимости от сферы использования существует классификация водяных насосов по принципу действия.
- Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
- Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
- Дренажные насосы используют для откачивания жидкости из подвалов и канализации.
Классификация по виду перекачиваемой среды
В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.
Насосы используют для перекачивания:
- чистой жидкости и жидкости малой загрязненности;
- жидкостей средней степени загрязненности с примесями легкой взвеси;
- не сильно загазованных жидкостей;
- смесей газа и жидкости;
- агрессивных жидкостей;
- жидких металлов.
Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.
Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.
Виды промышленных насосов
В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:
- многоступенчатые;
- маслонасосы шестеренные;
- насосы химические погружные;
Промышленные насосы используются в различных областях
- в легкой промышленности;
- в химической промышленности;
- в строительстве;
- в машиностроении;
- при добыче полезных ископаемых.
Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.
К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.
Основные виды насосов по типу подводимой энергии:
- насосы, работающие за счет механической энергии;
- водоструйные насосы;
- насосы, работающие за счет сжатого пара или газа.
К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.
Насосы для систем пожаротушения
Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:
- напор;
- частота вращения колеса;
- КПД;
- высота всасывания;
- объем перемещаемой воды.
В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.
Масляные и топливные насосы
Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.
Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.
Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.
Погружные насосы
Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.
При выборе насоса важно учитывать большое количество факторов:
- цель использования;
- место использования;
- необходимость установки вспомогательных агрегатов;
- габариты насоса;
- способ работы насоса.
Загрузка…| Корпус улитки Корпус крышка |
сталь 1,0619+N сталь 1,0619+N |
| Вал Рабочее колесо |
сталь 1,4462 сталь 1,4408 |
| Износостойкое кольцо рабочего колеса Износостойкое кольцо корпуса Корпус подшипника |
сталь 1,4408 сталь 1,4462 сталь 1,0619+N |
Насосы вибрационные: основные характеристики и параметры
Вибрационный насос — бытовой насосный агрегат, это очень простая конструкция по изготовлению, элементарная при сборке. Насос вибрационный при соблюдении инструкции по эксплуатации не доставляет особых проблем и хлопот потребителю.
Конструкция вибрационных насосов на протяжении десятилетий не меняется и для всех вибрационных агрегатов стандартная. Однако, вибрационные насосы изготавливаются на разных предприятиях в России и за рубежом и имеют отличия, иной раз очень существенные.
Следовательно, надо знать как сделать правильный выбор вибрационного насоса, который должен оптимально отвечать Вашим ожиданиям и потребностям. Среди многообразия вибрационных насосов присутствующих на рынке бытовых насосов кажется сделать это трудно. Однако попробуем разобраться.
Какие основные технические и эксплуатационные параметры вибрационным насосам присущи:
• номинальный напор подъема воды,
• максимальная подъем воды,
• номинальная подача вибрационного насоса,
• максимальная подача вибрационным насосом,
• потребляемая мощность насоса,
• рабочее напряжение для вибрационного насоса,
• режим работы для вибрационного насоса,
• глубина погружения вибрационного насоса.
Номинальный напор подъема вибрационным насосом воды, означает, что насос подымает воду с глубины при условии эксплуатации в оптимальном режиме. Данный показатель почти для всех вибрационных насосов составляет 40 метров. Учитывая высоту от погруженного вибрационного агрегата до начала уровня земли, протяженность шланга, потерю в трудах напор, то 40 метров напора для вибрационного насоса не так и мало.
Максимальный подъем вибрационным насосом воды, характеризуется максимальным напором. И здесь вибрационные насосы отличаются друг от друга. Обычный стандарт данного параметра – 60 метров. Если Вам говорят что вибрационный насос дает напор максимально больший, то с трудом вериться. Конструкция вибрационного насоса этого не позволяет теоретически.
Параметры вибрационного насоса лучше визуально смотреть на гидравлической характеристике насоса.
Номинальная подача вибрационного насоса — способность вибрационного насоса перекачивать объем воды в минуту или в час, Стандартный показатель для вибрационных насосов составляет 0,43 м3/час.
Стандартная максимальная подача вибрационным насосом воды – 1,5 м3/ч.
Мощность вибрационного насоса – это показатель производительности к потреблению электроэнергии насосом вибрационным. Чем выше мощность вибрационного насоса, тем больше объема воды Вы должны получить от его работы, одгнако это бывает не всегда так. Часть производителей не выдерживают на производстве стандарты. Однако, с большой мощностью погружной вибрационный насос по обслуживанию и затратам будет дороже в эксплуатации обходиться. Обычная мощность бытовых вибрационных насосов составляет от 200 до 250 Вт, с потреблением тока в пределах 2 Ампер.
Из всех вибрационных насосов по подачи выделяется насос “Полив”. Мощность насоса – 220 Вт. Объем подачи – 0,9 м3/ч, напор – 20 метров. Например, подача двух вибрационных насосов Малыш – будет равна подаче одному насосу “Полив”.
Рабочее напряжение для вибрационного насоса обязательно должно составлять 220 Вольт (+10 или -10 процентов). Все вибрационные насосы очень требовательны к устойчивому переменному напряжению. Понижение напряжение для вибрационного насоса в зависимости от индивидуальных условий эксплуатации ведет к понижению напора, но увеличивается подача насоса. Увеличение напряжения для вибрационного насоса выше требуемого, оказывает влияние на плохую работу насоса. Возникают незапланированные дополнительные соударения в электроприводе вибрационного насоса, и это может привести к выходу из строя погружного насоса. Могут срывать винты крепления корпуса насоса с электроприводом, ломаться штоки в вибрационных насосах, включая и иные неисправности.
Поэтому, в случае нестабильного напряжения у Вас на дачном участке, в саду или в загородном доме, когда имеются случаи скачков напряжения питания или напряжение не доходить до обязательного 220 Вольт, специалисты рекомендуют обязательно устанавливать стабилизатор напряжения к вибрационному насосу.
Режима работы вибрационного насоса — параметр продолжительности работы погружного вибрационного насоса, показывает возможность бытового насоса работать непрерывно. С возможностью перерыва для остывания насоса вибрационного. Стандартный режим работы насоса вибрационного составляет 60 минут и 20 минут перерыва.
Глубина погружения вибрационного насоса показывает, на какую глубину от зеркала воды, потребитель может опустить бытовой погружной насос. Обычно глубина погружения насоса вибрационного составляет 2 или 3 метра.
Итого, из вышесказанного следует, что выбор вибрационного насоса по техническим характеристикам не очень сложное дело.
Однако, имеются дополнительные параметры вибрационных насосов, о которых обязательно сообщим ниже.
– Необходимо обратить внимание, что вибрационные насосы бывают разных диаметров. На это стоит обязательно обратить внимание, если у Вас имеется скважина с определенным диаметром. Если Вы купите вибрационный насос с внешним диаметром корпуса 98 мм, а у Вас скважина с обсадными трубами 80 мм, то естественно насос вибрационный не подойдет. Погружные вибрационные насосы производятся по внешнему диаметру – 76 мм, (например, насос “Малыш-3”), 98 мм (например, насос Ручеек или насос Малыш), 165 мм ( насос “Полив”). Вибрационные насосы для колодца можно использовать с любым внешним диаметром, т.к. обычно у колодцев большой входной диаметр.
– Вибрационные насосы имеют небольшой вес около 4 или 4,5 кг, они очень мобильны и компактны, что является небольшим преимуществом перед другими погружными скважинными насосами, поверхностными центробежными или вихревыми насосами.
– Учитывая разные индивидуальные условия эксплуатации вибрационных насосов, производители выпускают насосы вибрационные с токоведущим кабелем разной длины – 6, 10, 15, 25, 32, 40, 50 метров. Рекомендуем Вам учитывать длину провода при совершении покупки вибрационного насоса. При этом надо обязательно знать, что многие производители категорически запрещают отрезать вилку насоса на кабеле насоса, для наращивания длины провода. Так как это нарушает целостность насоса и при наступлении гарантийного случая, такой вибрационный насос не попадает под гарантийный ремонт.
– Корпус и электропривод вибрационного насоса многие заводы-изготовители насосов производят из традиционного алюминия (силумин). Свойства алюминия для использования в вибрационном насосы общеизвестны. Алюминий не коррозирует в воде и обладает Важной характеристикой – теплопроводностью. Погружной вибрационный насос из алюминия, в процессе работы прекрасно передает тепло окружающей среде – воде. Остужая насос вибрационный и алюминий предохраняет его избыточного тепла и выхода из строя. (силумин).
– Некоторые заводы-изготовители пытаются частично производить вибрационный насос из пластика. Пытаясь сэкономить на дорогом материале как алюминий. Тем самым быть конкурентоспособным на рынке бытовых насосов путем снижения производственных затрат. Но испытывают определенные трудности при производстве вибрационных насосов из пластика. Пластик очень плохо передает тепло. В процессе эксплуатации имеются случаи трещин корпуса вибрационных насосов. Резиновый обратный клапан погружного насоса работает не стабильно, в виду создания выработки на пластиковом стакане корпуса вибрационного насоса.
Учитывая, что технология производства вибрационных насосов в пластиковом корпусе еще до конца не отработана на некоторых предприятиях, имеет смысл воздержаться от совершения покупки.
– Необходимо обращать пристальное внимание на предприятие выпустивший вибрационный насос. От этого много зависит. Если это солидное предприятие, имеющий большой опыт производства вибрационных насосов, то следует обратить пристальное внимание на данную продукцию. И наоборот, если вибрационные насосы изготовило и пытается продавать неизвестное ранее предприятие – относитесь к этому осторожно. При отсутствии должного опыта такие вибрационные насосы могут преподнести определенный сюрприз – в виду короткого срока эксплуатации.
Купить вибрационный насос в наше современное время не составляет особого труда, их в магазинах с избытком. Но если Вы будете обладать должной информацией по бытовым насосам, то мы надеемся, Вы совершите правильный выбор и купите самый лучший вибрационный насос.
Если Вы испытываете затруднения при покупке и выборе вибрационного насоса, то Вы всегда можете обратиться в “ХозОптТорг” (Ливны) и мы постараемся учитывая Ваши пожелания и требования оказать помощь.
Обзор по вибрационному насосу
предоставлен “ХозОптТорг” (Ливны)
Еще по теме:
История создание конструкции вибрационного насоса …
Обзор и выбор вибрационного насоса …
Основные характеристики и параметры вибрационного насоса …
Использование вибрационных насосов Ручеек и Малыш в зимнее время …
Схема сборки конструкции вибрационного насоса …
Насос Малыш – главный помощник на даче в саду и огороде! …
Универсальный солдат насос “Малыш”! …
устройство и принцип работы, действие погружной конструкции для воды, характеристика вариантов для скважины
Любая технологическая линия, перекачивающая жидкие среды, подразумевает наличие самовсасывающего насосного оборудования. В системах автономного водоснабжения насос является основным агрегатом насосной станции, подающий жидкость из колодца или скважины. Широко используемыми насосами для перекачивания жидкостей являются центробежные. Они составляют более 75% всех гидравлических аппаратов для перекачки жидких, вязких и агрессивных сред с твердыми частицами.
Особенности
Центробежные насосы нашли применение во многих областях промышленности и в быту. Они стали популярны благодаря высокоэффективной работе, надежности и практичности. Насосы, предназначенные исключительно для перекачки чистой воды, демонстрируют довольно внушительные особенности. При всем этом насос работает по несложной и понятной схеме.
Аппарат экономически эффективен, не требует больших затрат электричества.
Благодаря простой конструкции есть возможность быстрого монтажа и демонтажа, а также самостоятельной замены. Но если нет опыта в таких делах, лучше довериться профессионалам.
К самым значимым достоинствам центробежных насосов следует отнести следующие:
- высокая производительность благодаря конструктивным особенностям и принципу действия;
- отсутствие перепадов параметров перекачиваемой жидкости;
- компактность и малый вес;
- простота эксплуатации;
- длительный срок службы.
Но следует рассмотреть и основные недостатки подобных агрегатов, такие как:
- нельзя включать при отсутствии жидкости в рабочей камере. В противном случае насос в скором времени выйдет из строя;
- небольшой напор при установке одноступенчатых насосов, поэтому рекомендуется использовать агрегаты с несколькими рабочими колесами.
Таким образом, благодаря большому количеству преимуществ центробежных насосов они популярны в различных производственных предприятиях и в частных домах, использующих автономную систему водоснабжения.
Виды
На современном рынке представлено огромное разнообразие центробежных электронасосов, которые отличаются друг от друга не только конструктивными деталями, но и техническими характеристиками. Классифицируют насосы по ряду признаков, что следует помнить во время выбора аппарата для конкретных целей.
Используя классификацию по типу конструкции, существуют следующие варианты:
- консольный – это однорамная конструкция, где рабочее колесо крепится муфтой;
- секционный – имеет несколько рабочих колес, позволяющих повысить давление;
- с двухсторонним входом – имеет двустороннее рабочее колесо, которое компенсирует осевые силы;
- вертикальный – предназначен для перекачки больших объемов жидкости.
По назначению центробежные насосы бывают следующими:
- универсальный – перекачивает исключительно чистую воду и предназначен для бытовых целей;
- сетевой водяной насосный агрегат входит в состав отопительной системы благодаря функционированию при больших перепадах температур;
- питательный – применяется для комплектации паровых котлов, где интенсивный напор и высокая температура жидкости. Такие насосы оснащены паровой турбиной и электроприводом;
- конденсатный вертикальный многоступенчатый (горизонтальный) – призван обеспечит циркуляцию конденсата в системе;
- кислотный – предназначен для перекачки агрессивных сред. Он нашел применение в химической, нефтехимической и нефтеперерабатывающей отраслях;
- дренажный насос комплектуется фильтрами. Он предназначен для перекачки грязной воды и жидкости с нерастворимыми частицами.
В свою очередь, выделяют три вида дренажных электронасосов.
Поверхностные
Представляют собой самый простой тип конструкции, комплектуются самовсасывающими шлангами для водозабора и электродвигателем. Они устанавливаются на поверхности земли вблизи скважины или колодца. Самовсасывающий шланг предназначен для откачивания жидкости из подземного источника. Основным достоинств таких аппаратов является то, что их расположение на поверхности позволяет упростить обслуживание и ремонт.
Недостатков у поверхностных насосов немного, но в большинстве случаев они имеют немаловажное значение, а именно:
- небольшая мощность, вследствие чего их нельзя устанавливать для откачки жидкости из источников глубиной более 10 метров;
- возникновение неполадок при работе вхолостую;
- небольшая производительность.
Полупогружные
Устанавливаются в верхней части резервуаров, которые подвергаются осушению консолями и направляющими.
Погружные или глубинные
Предназначены для обустройства системы автономной канализации. Они устанавливаются непосредственно в толще перекачиваемой жидкости. Для надежной фиксации их на необходимой глубине применяют трос, нижнюю часть которого привязывают к насосу, а верхнюю часть – к перекладине, расположенной на поверхности земли. Так как погружной насос во время работы находится в толще перекачиваемой жидкой среды, предъявляются ужесточенные требования к герметичности корпуса аппарата. Основным преимуществом таких аппаратов является высокий напор при малой подаче. К наиболее значимым недостаткам можно отнести сложность эксплуатации и ремонта, так как для осуществления этих процедур необходимо поднимать гидравлическую машину из подземного источника.
По количеству рабочих колес насосы делятся на такие виды, как:
- одноступенчатый насос не обладает высокой мощностью;
- многоступенчатый аппарат, наоборот, обладает такими достоинствами, как высокая мощность и производительность за счет увеличения рабочей камеры. Но в результате этого система усложняется и требует частого ремонта и обслуживания.
В зависимости от конструктивных особенностей роторы различают такие насосы, как:
- гидравлические насосные машины с «мокрым» ротором, где и ротор, и рабочее колесо постоянно контактируют с транспортируемой жидкостью, которая исполняет роль смазки и охлаждающего агента движущихся частей оборудования. Вследствие этого внутренние элементы насоса невозможно сделать габаритными, поэтому оборудование с «мокрым» ротором обладает небольшой мощностью;
- гидравлические центробежные устройства с «сухим» ротором практически ничем не отличаются от других насосов центробежного типа, ведь в этом случае контактирует с транспортируемой жидкостью только рабочее колесо, которое вращается благодаря ротору и электродвигателю. Такие аппараты характеризуются высокой мощностью и большим потреблением электрической энергии.
Сфера применения
Насосы центробежного типа применяются повсеместно благодаря своим конструкционным особенностям, а именно:
- при организации водоснабжения на промышленных предприятиях;
- при перекачке и транспортировке технических сред между производственными объектами;
- при обустройстве поливных систем и на животноводческих хозяйствах;
- при организации системы водоснабжения небольших населений;
- при организации автономного водоснабжения, которое используется владельцами загородной недвижимости для бытовых нужд и организации системы полива растений.
Погружные машины – это основные элементы водоснабжения в бытовом хозяйстве. Без скважинного насоса невозможно обойтись на всех этапах обустройства водоснабжения. После бурения скважин и колодцев только погружной агрегат поможет откачать взвесь грязной воды. В дальнейшем на основе насоса оборудуется насосная станция для более надежного и эффективного водоснабжения. Центробежные насосы поверхностного типа чаще всего используются для перекачки вод из скважин с неплохим дебетом.
Если напор и приток воды слабый, можно приобрести специальные рабочие колеса, стабилизирующие давление на выходе из насоса.
Устройство
Насосы центробежного типа состоят из таких основных частей, как рабочая камера и мотор. В зависимости от предназначения и перекачиваемой среды материалы и конструкционные особенности могут меняться, однако, состав основополагающих узлов одинаков, а именно:
- электродвигатель;
- корпус по типу «улитка»;
- рабочее колесо;
- вал;
- подшипники;
- уплотнительные соединения;
- фланцевые соединения.
Нормальное функционирование насосной системы обеспечивается дополнительными узлами и приборами, такими как:
- обратный клапан, который предотвращает обратный ход жидкости;
- задвижка на всасывающем трубопроводе;
- штуцер для выпуска воздуха во время заполнения камеры водой;
- задвижка на нагнетательном патрубке для запуска и контроля напора жидкости;
- вакуумметр, который измеряет уровень разряжения на входе в камеру;
- манометр, предназначенный для измерения напора;
- предохранительное устройство, защищающее от гидравлических ударов;
- контрольно-измерительные приборы.
Корпус аппарата может быть неразъемным и разъемным, что позволяет проводить ремонтные работы и обслуживание.
К внутренней части корпуса предъявляются особые условия – она должна обладать максимальной гладкостью, так как из-за наличия неровностей будет прохождение жидкости затруднено, что приводит к снижению эффективности машины. Основная деталь любого насоса – это ротор (рабочее колесо). Именно он передает механическую энергию электродвигателю. Чтобы повысить эффективность насосного оборудования часто одновременно устанавливают несколько роторов. Благодаря такому способу на выходе увеличивается давление потока.
Вода выводится через камеру спиралевидной формы, отчего и имеет название «улитка». Камера присоединена с патрубком, который располагается на напорной трубе. Принцип работы насосов центробежного типа основывается на гидродинамических законах. Таким образом, благодаря динамическому воздействию лопастей ротора жидкость приобретает спиралевидную форму. Спирали расположены между двумя дисками, которые находятся на оси.
Образуется центробежная сила, которая транспортирует жидкую среду из центра корпуса к периферийной части и в отводящий трубопровод. Центробежная сила создает вакуум-разряжение низкого давления на оси вращения рабочего колеса, куда вновь поступает рабочая жидкость. Напор жидкости возникает благодаря перепаду давления между атмосферным и внутренним. Описанный принцип действия относится к поверхностным и погружным насосам. Основные задачи оборудования выполняются рабочим колесом с криволинейными лопатками.
Насосный агрегат обеспечивает всасывание перекачиваемой жидкости и транспортировку ее в напорный трубопровод в постоянном режиме, что является гарантом стабильности всех характеристик перекачиваемого потока.
Монтаж
Процесс монтажа насосов центробежного типа схож с монтажом других типов насосов. Погружные насосы нуждаются в подключении к сети и подвеске в самом источнике. Предварительно необходимо подключить выключатель поплавкового типа во избежание возникновения сухого хода. Погружные насосы требуют больших трудозатрат, но ничего сложного в их установке нет. Поверхностные устройства легко монтируются в непосредственной близости от источника. Важно защитить их от атмосферных осадков и температурных напряжений. Можно установить насос в отапливаемой подсобке.
Насосный агрегат подключают, присоединив к системе водоснабжения, а в водный источник опускают шланг с установленным обратным клапаном. Дело остается за малым: заполнить камеру водой и включить в работу насос. Часто насосное оборудование выходит из строя, поэтому возникает необходимость в ремонте.
При наличии некоторых знаний и умений ремонт можно выполнить самостоятельно. Но если нужен капитальный ремонт, собственными силами здесь не обойтись.
Чтобы уменьшить риск поломки аппарата, необходимо знать основные правила эксплуатации насоса. Игнорирование рекомендаций провоцирует 90% случаев выходов из строя центробежников. Следует придерживать следующих рекомендаций:
- насос нельзя включать при отсутствии жидкости в рабочей камере;
- если насос не предназначен для перекачки загрязненных жидкостей, он может использоваться только для чистой воды. Присутствие в воде даже небольшого количества песка приводит к засорению подшипников и появлению поломок.
Необходимость в капитальном ремонте возникает при перегреве или сгорании движка. В некоторых случаях насосное оборудование может эксплуатироваться в условиях, неподходящих для данного аппарата. К примеру, он перекачивал горячую воду или работал с пустой камерой. Иногда происходит замыкание кабеля питания. Для удостоверения и устранения проблемы можно воспользоваться тестером. Сырые контакты необходимо почистить или заменить, а кабель – заделать.
В редких случаях возникают сбои рабочего колеса, в частности поломки подшипников и роторных крепежей. Это происходит вследствие перекачки воды с частицами песка и грязи. Работать такие агрегаты будут со странным шумом, прерывисто подавать воду. После обнаружения схожих признаков следует немедленно разобрать конструкцию, прочистить или поменять расходники. При забивке спиралей, которые выводят воду из камеры, необходимо их почистить. Если нет опыта в таких работах, следует обратиться к специалистам.
Советы
При выборе центробежного насоса в первую очередь необходимо обратить внимание на технические характеристики оборудования. Но сначала необходимо определиться, для каких целей насос будет установлен. В зависимости от назначения насос выбирается по следующим параметрам:
- глубины, с которой насосное оборудование в состоянии откачать жидкость из водного источника;
- КПД, что показывает максимальную эффективность насосного оборудования;
- производительность – показывает количество жидкости, которое способен насосный агрегат перекачать за единицу времени;
- напор – высота, на которую может поднять насос жидкость;
- показатель гидравлики трубопроводной системы – перепад давления жидкости, перекачиваемой насосом, при ее перемещении по трубопроводам;
- максимально высокое давление жидкости, когда насосное оборудование будет функционировать в обычном режиме;
- мощность электродвигателя насоса;
- энергетическая эффективность – количество электричества, которое затрачивается насосом для перекачки определенного объема жидкости.
Запускать насос рекомендуется только после его установки, фиксации и подключения к трубопроводной линии. Изначально прибор должен быть залит водой, так же, как и трубопровод, путем откачивания воздуха.
После заполнения полости насоса необходимо запустить электродвигатель путем поворота крана на манометре. Необходимо плотно закрыть вентиль на выходном трубопроводе. Вакуумметр начинает работать только после стабилизации частоты вращения ротора и давления. Нужно следить за уровнем смазки подвижных деталей и периодическим охлаждением подшипников. Это позволит устранить риск преждевременного износа оборудования и возникновения поломок всей насосной станции.
О том, как выбрать лучший центробежный насос для дачи, смотрите далее.
Центробежный насос: принцип работы, характеристики, схемы Центробежный насос
Центробежные насосы являются одним из самых распространенных типов оборудования для перекачивания жидкостей (и газов). С их помощью выкачивают воду из колодцев и скважин, поднимают ее на значительную высоту и предают на большие расстояния по трубам. Такие насосы перекачивают теплоноситель в системах отопления и технологические жидкости на производствах. Идея использовать центробежную силу для перекачивания жидкостей принадлежит Леонардо да Винчи, первые действующие образцы были созданы французским инженером и ученым Дени Папеном в конце 17 века.
Центробежный насосОсобенности конструкции и принцип действия
Устройство и принцип действия центробежного насоса принципиально не изменились с 17 века. Насос состоит из следующих деталей и узлов:
- Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
- Вал, опирающийся на подшипники.
- Рабочее колесо, на поверхности которого размещены лопатки.
- Корпус с направляющими поток профилями.
- Уплотнения на валу.
- Входной патрубок, находящийся на оси изделия.
- Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.
Устройство центробежного насоса
Кроме перечисленных основных узлов, насос центробежный комплектуется вспомогательными:
- Входные и выходные шланги или трубопроводы.
- Запорный клапан, не дающий жидкости течь в обратном направлении.
- Фильтр.
- Манометр для измерения давления жидкой среды.
- Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
- Краны и вентили для управления напором.
Принцип действия центробежного насоса несложен:
- При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
- Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
- Давление выталкивает жидкую среду в выходной патрубок
- Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.
Принцип работы центробежного насоса
В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.
Преимущества и недостатки
Большая популярность устройства центробежного типа обуславливается его несомненными достоинствами:
- Высокая эффективность.
- Простота конструкции.
- Постоянство характеристик создаваемого потока: скорости и напора.
- Компактность и относительно малый вес.
- Простое техобслуживание. Достаточно общих навыков слесарных работ.
- Высокая надежность, большой срок наработки на отказ.
Кроме достоинств, данному типу гидромашин свойственен ряд недостатков:
- Для запуска необходимо заполнить рабочую камеру жидкой средой. Нарушение этого правила приводит к быстрому износу и выходу из строя.
- Малый напор, создаваемый рабочим колесом.
Функционирование насоса в системе
Чтобы обеспечить эффективное функционирование центробежного устройства, при монтаже приходится предусматривать схему заполнения рабочей камеры водой, через перепускные патрубки или заливные горловины.
Для повышения напора приходится ставить центробежные электронасосы в каскад.
Классификация
Рынок полон предложений самых разнообразных моделей центробежных систем. Основные типы центробежных насосов представлены в следующей классификации:
- По параметрам потока:
- большого напора;
- большой подачи;
- загрязненных сред;
- По типу агрегата:
- консольные;
- двухстороннего входа;
- многоступенчатые;
- По типу привода:
- электродвигатель;
- двигатель внутреннего сгорания;
- ручной;
- По типу всасывания:
- самовсасывающие;
- эжекторные;
- инжекторные;
- По степени автоматизации управления:
- ручное;
- полуавтоматическое;
- автоматическое;
- По мобильности:
- стационарные;
- передвижные.
Классификация центробежных насосов
Кроме того, по месту установки относительно уровня жидкости в емкости различают
- поверхностные;
- погружные.
В быту применяются в основном одноступенчатые центробежные насосы.
Сферы применения
Трудно сегодня найти отрасль быта или промышленности, в которой использовались бы жидкие среды и не применялись центробежные насосы. Самыми популярными областями применения стали:
- Водоснабжение всех уровней и масштабов — от водозаборных станций до промышленных предприятий и от жилых домов до станций очистки стоков.
- Перекачка технологических жидкостей на промышленных установках и между объектами производства.
- Циркуляция теплоносителя в системах отопления, централизованных или локальных.
- Циркуляция воды в стиральных и посудомоечных машинах.
- Орошение сельскохозяйственных посадок.
- Подача воды в поилки и перекачивание молока на продуктивных фермах.
- Циркуляция антифриза в системе охлаждения автомобильного двигателя и климатических установках.
- Заполнение и осушение балластных цистерн на надводных судах и подводных лодках.
- Транспортировка сырья на предприятиях пищевой промышленности и при массовом производстве напитков.
- Центробежные насосы в промышленности
- Использование центробежного насоса в садоводстве
Циркуляционные насосы применяются везде, где используются жидкости и не требуется сверхвысокий напор или усилие всасывания. Для специальных приложений служат устройства других типов — вибрационные, роторные, поршневые или индукционные.
Как правильно выбрать центробежный насос
Чтобы правильно выбрать устройство, начинать лучше не с обзоров и рейтингов и уж тем более не с пафосных рассказов продавцов консультантов. Они знают все о своих агрегатах, но ничего — о ваших потребностях. Эти потребности следует определить, измерить или оценить и зафиксировать, лучше всего — записать. Итак:
- Назначение приобретаемого агрегата
- Полив садового участка.
- Откачка воды из подвала.
- Подача воды из скважины.
- Что-либо еще.
- Место установки — поверхностное или погружное. Этот параметр часто определяется уже в процессе консультации и покупки.
- Высота от места установки до зеркала воды для определения всасывающего усилия.
- Высота от места установки до самой высокой точки водоразбора и расстояние по горизонтали от скважины (колодца, емкости) до места установки для определения напора.
- Потребность (в кубометрах в час и в кубометрах в день) для подбора системы достаточной производительности и ресурса.
- Стабильность электропитания в месте установки для определения необходимости в приобретении стабилизатора напряжения. Многие системы автоматики стабильно работают только в определенном диапазоне напряжения.
- Допустимое энергопотребление для определения мощности двигателя.
- Бюджет, минимальный и максимальный.
И вот с этой бумажкой можно смело атаковать продавца-консультанта. Теперь, вместо того, чтобы продать вам самую дорогую систему, он будет вовлечен в процесс осмысленного выбора оптимального варианта.
Подготовка к работе
В отличие от вибрационных насосов, не требующих для начала работы заполнения всей рабочей камеры жидкой средой, центробежный не сможет начать перекачку «на сухую». Параметры упругости воздуха сильно отличаются орт параметров воды, и ротор будет просто крутиться вхолостую, не создавая требуемого разряжения. Это приведет к перегреву и преждевременному износу устройства вплоть до выхода его из строя.
Схемы заполнения насосов
Эту техническую проблему решают различными способами
Заливка воды из трубопровода
Способ применяется для стационарных систем водоснабжения с фиксированным расположением трубопроводов. Схему постоянно работающего водоснабжения строят таким образом, чтобы центробежный насос находился в нижней точке, и выше его по уровню всегда были заполненные водой трубы. На всасывающем трубопроводе ставят обратный клапан, препятствующий вытеканию воды обратно в колодец, скважину или емкость. Такую систему надо заполнить водой только при первом старте, все последующие будут происходить в «мокром» режиме.
Если система используется эпизодически или обратный клапан, по каким – либо причинам установить не удается, применяют другие способы. Обвязку насоса монтируют таким образом, чтобы иметь возможность подать воду из трубопровода в обратную сторону, до заполнения рабочей камеры и всасывающего трубопровода. Воздух при этом выпускают через односторонний воздушный клапан. Как только свист воздуха из него прекратится и появится вода — значит, система заполнена и можно включать насос.
Для заливки из трубопровода высокого давления используют понижающий давление эжектор. Заливка также производится до момента появления жидкости.
Еще один способ применяют на крупных насосных станциях высокой степени автоматизации. Там для откачки воздуха используют вакуумный насос, и после заполнения рабочей камеры и срабатывания датчика наличия воды автоматика запускает установку.
Заливка воды из резервуара
Если в трубопроводе нет воды, то ее заливают из временно или постоянно присоединенного к выходному патрубку резервуара, снабженного вентилем. В стационарных системах резервуар монтируют постоянно, перед пуском вентиль открывают, и вода заполняет рабочую камеру и подающий трубопровод. Осуществляют запуск насоса. Убедившись в успешном запуске по ровному низкому звуку его работы, вентиль закрывают.
Схема заливки насоса из резервуара
Мобильные системы, например, садовые насосы или насосы для систем фильтрации надувных бассейнов, заполняют из ведра или лейки, отвинтив крышку фильтра грубой очистки до тех пор, пока не перестанут выходить пузырьки воздуха и не покажется зеркало воды. Далее крышку закрывают и запускают прибор.
Эксплуатация и ремонт
Весной техники в окружающем нас мире пока не создано, и центробежные насосы также подвержены неисправностям. Благодаря простоте устройства перечень их короток.
Главная причина неисправности устройства — это работа без воды.
К выходу из строя электродвигателя также могут привести броски напряжения в питающей электросети.
Если внимательно следить за этими факторами риска — прибор успешно отработает не только гарантийный срок, но будет работать на вас еще долгое время.
Еще один фактор риска — это загрязнение рабочей камеры при перекачке грязной воды, например, из канавы. Трава и другой мусор могут намотаться на лопатки, препятствуя их вращению. Если камера выполнена разборной, то можно аккуратно снять часть корпуса и вытащить мешающий мусор. После этого насос, как правило, продолжает работать, только следует подумать об установке фильтра на входе.
Ремонт центробежного насоса
С более серьезным техническим обслуживанием и ремонтом неполадками, особенно связанными с разборкой герметичного корпуса электродвигателя у погружных насосов, лучше обращаться в ремонтную мастерскую. Вряд ли вам удастся самостоятельно восстановить герметичность и избежать пробоя напряжения на корпус или в воду, а это чревато серьезным риском для жизни.
Технические характеристики насоса Завод, Пользовательские характеристики насоса OEM / ODM Manufacturing Company Всего найдено более 2000 фабрик и заводов по производству насосов с более чем 6000 наименований. Поставьте высококачественные спецификации насосов из нашего большого ассортимента заводов по производству надежных спецификаций насосов.
Золотой участник
Diamond Member
Золотой участник
Золотой участник
Золотой участник
Diamond Member
,
| Тип бизнеса: | Торговая компания |
| Основная продукция: | Насос |
| Mgmt.Сертификация: | ISO 9001 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM |
| Расположение: | Баодин, Хэбэй |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Мембранный насос , воздушный мембранный насос , двойной мембранный насос , пневматический мембранный насос |
| Mgmt.Сертификация: | ISO 9001 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | ODM |
| Расположение: | Шанхай, Шанхай |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Якорь после натяжения, предварительно напряженный домкрат, фланцевые инструменты, дуговой анкер, PC Strand |
| Mgmt.Сертификация: | ISO 9000 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | Собственная марка, ODM, OEM |
| Расположение: | Кайфэн, Хэнань |
| Тип бизнеса: | Торговая компания |
| Основная продукция: | Топливораздаточная колонка, топливная форсунка, погружной насос , расходомер LC, мерная банка |
| Mgmt.Сертификация: | ISO 9001 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, ODM |
| Расположение: | Цанчжоу, Хэбэй |
| Тип бизнеса: | Торговая компания |
| Основная продукция: | Насосы , Моторы, Воздушные компрессоры, Вентиляторы, Запасные части |
| Mgmt.Сертификация: | ISO 9001, ISO 14001, ISO 14000, QC 080000, ISO 22000 … |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, ODM, собственный бренд |
| Расположение: | Тайчжоу, Чжэцзян |
12 В или 24 В Водяной насос Технические характеристики
Технические характеристики водяного насоса 12 В или 24 В
Применения
• Водяной насос бытовой батареи • Дозатор воды, охладители воды • Автомобильный кондиционер • Газирование, кофеварка, диспенсер для напитков • Слив воздуха из кондиционера • Чиллеры, циркуляция охлаждения,
• Повышение уровня бытовой техники • Испарительные охладители • Общее применение
Спецификация продукта:
| Модель | Код продукта | Код продукта | Код продукта | Код продукта | Код продукта 9505 9505 9505 9505 9505 9505 9505 9505 9505 9505 5 9 9 005 6 9 9 9 9 9 9 9 9 9 9 5 5 5 9 5 6 5 9 или 5 5 6 5 5 5 6 5 000 5 000 9 0006 • Увеличение мощности бытовой техники • Испарительные охладители Поток (л / мин) | Номинальное напряжение (пост. Ток) | Номинальный ток (А) | Макс. Напор воды (М) | Номинальная мощность (Вт) | |||||
| B10 | TL-B10-A12-0703 | 7 | 12 В постоянного тока | 0.54 | 3 | 6.48 | ||||||||
| TL-B10-A24-0703 | 7 | 24VDC | 0,35 | 3 | 8,4 | |||||||||
| TL-B10-B12-0703 | 7 | 12VDC | 0,54 | 3 | 6.48 | |||||||||
| TL-B10-B24-0703 | 7 | 24VDC | 0.35 | 3 | 8.4 | |||||||||
| TL-B10-C12-0703 | 7 | 90012 В постоянного тока | 0.54 | 3 | 6.48 | |||||||||
| TL-B10-C24-0703 | 7 | 24VDC | 0,35 | 3 | 8,4 | |||||||||
| TL-B10-A12-0905 | 9 | 12VDC | 1,38 | 5 | 16,56 | |||||||||
| TL-B10-A24-0905 | 9 | 24 В постоянного тока | 0,65 | 5 | 15,6 | |||||||||
| TL-B10-B12-0905 | 9 | 12 В постоянного тока | 1.38 | 5 | 16.56 | |||||||||
| TL-B10-B24-0905 | 9 | 24VDC | 0.65 | 5 | 15,6 | |||||||||
| TL-B10-C12-0905 | 9 | 12VDC | 1,38 | 5 | 16,56 | |||||||||
| TL-B10-C24-0905 | 9 | 24 В постоянного тока | 0,65 | 5 | 15,6 | |||||||||
| TL-B10-A24-1208 | 12 | 24 В постоянного тока | 1.3 | 8 | 31.2 | |||||||||
| TL-B10-B24-1208 | 12 | 24VDC | 1.3 | 8 | 31.2 | |||||||||
| TL-B10-C24-1208 | 12 | 24VDC | 1.3 | 8 | 31.2 | |||||||||
| Макс. Расход | 7 л / мин. 9 л / мин. 12 л / мин. | |
| Макс. Статический лифт | 3M 5 М 8 М | |
| Номинальное напряжение | 12 В / 24 В | |
| Тип рабочего колеса | Закрытое рабочее колесо | |
| Тип двигателя | Бесщеточный двигатель постоянного тока | |
| Температура жидкости | -40-100 ° C | |
| Окружающая среда Температура | -40-70 ° C | |
| Среда | Чистая вода, напитки, антифриз | |
| Диапазон рабочих напряжений | 6 ~ 18 В или 12 ~ 28 В | 9006 1|
| Потребляемая мощность | 1 ~ 32 Вт | |
| Форма класса шума 1M | 40 дБ / макс. | |
| Идеальное время жизни | 20000 Часов | |
| Режим работы | Непрерывный | |
| Мощность Питание | Источник питания постоянного тока, аккумулятор | |
| Функции защиты | 1. Защита от полярности 2. Блокированная защита | |
| Примечания | Не может работать всухую, без самовсасывания | |
заказных функций | 1. ШИМ, регулирование скорости 0 ~ 5 В, 2. Погружной 3.Полярная панель с прямым управлением Сигнальный провод 4.FG (об / мин) | |
Приведенные выше технические параметры приведены только для справки, для получения более подробной информации, пожалуйста, не стесняйтесь контакт с нами | ||
Get более Технические данные, пожалуйста, нажмите здесь
Характеристики продукта:
1 .Передовая технология магнитного привода для статического уплотнения, без утечек навсегда
2 . Прочный постоянный магнитный ротор с одноразовым впрыском встроенного рабочего колеса в плавном равновесии
3 . Работа в тяжелых условиях, выдерживает непрерывный 24 рабочее время
4 . Специально разработанное высокоэффективное рабочее колесо закрытого типа
5 . Поддерживать циркуляцию горячей воды при температуре 100 ° C
6 .Все смачиваемые материалы FDA одобрены для безопасного использования.
7 . Низкое или нулевое обслуживание
8. Может быть настроено
Приложение
Типичные области применения
• Водяной насос бытовой батареи • Дозатор воды, охладители воды
• Автомобильный кондиционер, автомобиль • Автомобиль Кофеварка, диспенсер для напитков
• Слив кондиционера • Чиллеры, циркуляция охлаждения,
• Повышение бытовой техники • Испарительные охладители
Преимущество:
,
