Насос хцм 3 25 м: Насос химический ХЦМ 3/25 М – АО “ОКТБ Кристалл”
alexxlab | 26.01.2023 | 0 | Разное

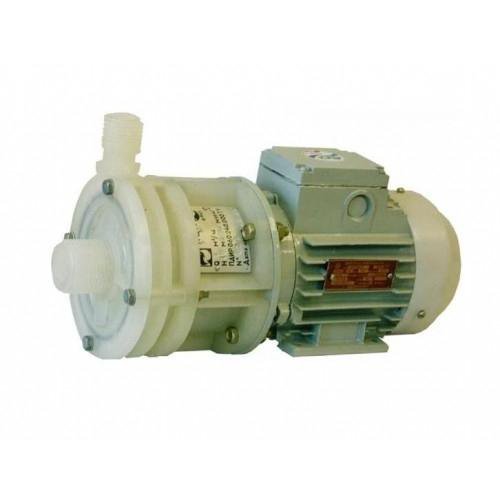

Химический насос ХЦМ 3/25 М
Подача: 3 м3/ч Напор: 26,5 м Двиг.: 1,5 кВт
65 772 руб
| Область применения | в химической промышленности |
| Тип насоса | ХЦМ |
| Модель | ХЦМ 3/25 |
| Подача, м3/час | 3 |
| Напор, м.в.с. | 26,5 |
| Мощность двигателя, кВт | 1,5 |
| Частота вращения, об/мин | 3000 |
| Напряжение питания, В | 380 |
| Внутр. диаметр всас. патрубка, мм | Трап 52х3 |
| Внутр. диаметр напор. патрубка, мм | Трап 34х3 |
| Высота всасывания, м не более | 3,5 |
| Масса, кг | 18,5 |
Химические насосы ХЦМ предназначены для перекачки химически агрессивных, токсичных, едких, взрывоопасных, опасных для здоровья человека и окружающей среды жидкостей различной степени вязкости во многих отраслях промышленности.
Пример условного обозначения насосного агрегата типа ХЦМ 3/25, где:
- Х – тип насоса химический;
- Ц – центробежный;
- М – моноблочный;
- 3 – подача, м3/ч;
- 25 – напор, м.
Назначение.
Агрегат электронасосный типа ХЦМ с проточной частью из полипропилена предназначен для перекачивания различных химически активных и нейтраль-ных жидкостей с удельным объемным электрическим сопротивлением менее 105 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса с температурой от минус 15 до плюс 95 °С, с концентрацией взве-шенных частиц не более 1,25 мг/см3, размером частиц до 0,25 мм, плотностью не более 1500 кг/м3, кинематической вязкостью не более 10×10-6 м2/с, не содержащих ферромагнитных частиц.
Применение.
Насосы ХЦМ изготавливаются для химической, нефтехимической, металлургической, добывающей, ядерной, пищевой, лакокрасочной и других отраслей промышленности.
Химический насос типа ХЦМ – с магнитной муфтой (полумуфтой) или механическим уплотнением – это центробежный насос, горизонтальный – с горизонтальной осью вращения, закрытым двухсторонним корпусом, проточная часть которого изготовлена из усиленных полимеров. В насосе отсутствует контакт с металлическими компонентами. Внешняя магнитная полумуфта закрепляется на валу электродвигателя и объединяет 8 ÷ 10 двухполюсных постоянных магнитов под одним корпусом. Проточная часть центробежного герметичного насоса, изготовленная из высокопрочных материалов, обеспечивающих высокую устойчивость к воздействию агрессивных сред – полипропилен и керамика, исключающих коррозию и эрозию материалов, состоит из улитки с разделительным стаканом, фланца, рабочего колеса с двумя втулками и встроенной внутренней полумуфты. Усиливающие проточную часть металлические диски предотвращают фланец и заднюю стенку улитки от деформации, возникающей от рабочего давления в химическом насосе. Наличие магнитной муфты полностью исключает утечку перекачиваемых жидкостей.
Насос химический ХЦМ | НасосХимМаш
- Главная >
- Продукция >
- Химические насосы >
- Насосы ХЦМ
Технические характеристики
Структура условного обозначения
ХЦМ 6/30М, где:
- Х – химически стойкий насос;
- Ц – центробежный;
- М – с магнитной муфтой;
- 6 – подача насоса м3/ч;
- 30 – напор, м;
- В-К – взрывозащищенные насосы ХЦМ с проточной частью из нержавеющей стали.
Назначение
Герметичный химически стойкий насос ХЦМ может использоваться в различных отраслях промышленности и предназначен для перекачивания агрессивных и нейтральных жидкостей плотностью до 1500 кг/м3, кинематической вязкостью до 30х10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +80°С.
Условия эксплуатации насосов ХЦМ
- Вода водопроводная.
- Вода дистиллированная.
- Вода деионизованная.
- Пищевые продукты.
- Водные растворы ТМС (pH не более 12).
- Растворы на основе фторуглеводородов.
- Растворы щелочей концентрацией не более 30%.
- Растворы кислот: азотной – концентрацией не более 40%, серной – концентрацией не более 70%, фосфорной – концентрацией не более 90
- %, соляной – концентрацией не более 35%.
- Органические растворители (уайт-спирит, спирт, бензин).
Особенности конструкции и преимущества насосов ХЦМ
- Насосы марки ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей.
- Детали проточной части насоса изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред.
- Возможно изготовление деталей проточной части из стали 12Х18Н10Т.
Насос типа ХЦМ с проточной частью из полипропилена
Назначение: для перекачивания кислотных и щелочных растворов, электролитов, деионизованной воды, других агрессивных и нейтральных жидкостей.
Насос типа ХЦМ с проточной частью из стали 12Х18Н10Т
Назначение: для перекачивания кислотных и щелочных растворов, электролитов, деионизованной воды, других агрессивных и нейтральных жидкостей, а также ЛВЖ и ГЖ.
Насос типа ХЦМ, укомплектованные взрывозащищенным двигателем
Внимание! Для перекачивания легковоспламеняющихся и горючих жидкостей подходят только насосы ХЦМ В-К с проточной частью из нержавеющей стали.
Назначение: для перекачивания кислотных и щелочных растворов, электролитов, деионизованной воды, других агрессивных и нейтральных жидкостей, а также ЛВЖ.
Схема габаритных и присоединительных размеров насосов ХЦМ
| Марка насоса | Размеры, мм | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | Выход D1 | Выход D2 | L1 | L2 | L3 | L | B1 | B2 | B | h2 | h3 | h4 | H | |
| ХЦМ 1/10 | 5,8 | 12 | 24 | Трап30х3 | Трап40х3 | 53 | 123 | 71 | 311 | 34 | 90 | 136 | 56 | 102 | 154 | 170 |
| ХЦМ 3/25М | 10 | 16 | 34 | Трап34х3 | Трап52х3 | 64 | 193 | 100 | 457 | 68 | 125 | 200 | 80 | 130 | 238 | 224 |
| ХЦМ 6/30М | 10 | 21 | 38 | Трап34х3 | Трап52х3 | 65 | 209 | 100 | 494 | 75 | 125 | 200 | 80 | 130 | 238 | 230 |
| ХЦМ 9/25М | 10 | 21 | 38 | Трап34х3 | Трап52х3 | 65 | 209 | 100 | 494 | 75 | 125 | 200 | 80 | 130 | 238 | 230 |
| ХЦМ 12/25М | 10 | 21 | 38 | Трап34х3 | Трап52х3 | 65 | 215 | 125 | 530 | 75 | 140 | 250 | 90 | 130 | 278 | 255 |
| ХЦМ 20/25М | 12 | 21 | 38 | Трап34х3 | Трап52х3 | 65 | 230 | 112 | 534 | 75 | 160 | 250 | 100 | 130 | 288 | 255 |

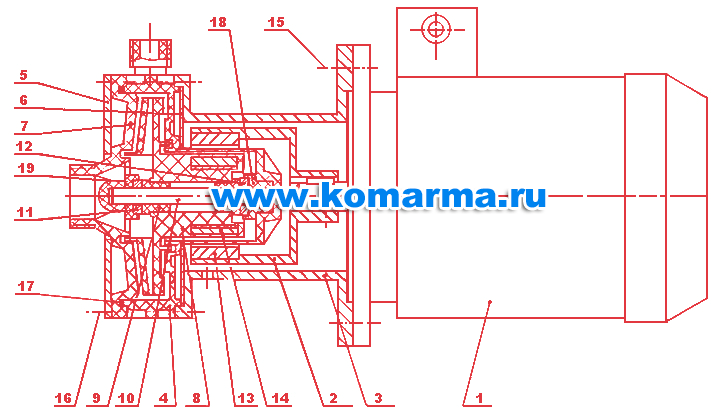

Схема устройства насоса ХЦМ
- Электродвигатель
- Полумуфта наружная
- Корпус несущий
- Улитка с разделительным стаканом
- Диск передний
- Диск задний
- Фланец
- Колесо рабочее с внутренней полумуфтой
- Втулка опорная
- Ось керамическая
- Шайба керамическая передняя
- Шайба керамическая задняя
- Магниты полумуфты наружной
- Магниты полумуфты внутренней
- Крепеж несущего корпуса
- Крепеж несущей части
- Кольцо уплотнительное
- Втулка опорная
- Шайба упорная
