Насос ХМ 2/30 химический моноблочный консольный
Отзывы
Насос ХМ 2/30 химический моноблочный консольный
Вернуться к каталогу насосов
Заказать насос
Цена насоса без двигателя на раме 36 321 руб с НДС
Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика.
Таблица 1
Технические характеристики насоса ХМ 2/30
Насос | Q (min, max),
м.![]() |
Н (max, min), м |
Δh, м, доп. | n, об/мин. |
N, кВт |
М агре гата, кг |
LхBхH, мм |
ХМ-2/30-К-5(М) | 2 (1,25-2,75) | 30 (31-30) | 4 | 2900 | 2,2 | 38 | 420х275х330 |
ХМ-2/30а-К-5(М) | 2 (1,25-2,75) | 25 (25-24) | 4 | 2900 | 2,2 | 38 | 420х275х330 |
ХМ-2/30б-К-5(М) | 2 (1,25-2,75) | 20 (21-19) | 4 | 2900 | 2,2 | 38 | 420х275х330 |
ХМ-Е-2/30-К(Е,И)-55 | 2 (1,25-2,75) | 30 (31-30) | 4 | 2900 | 3 | 70 | 550х292х430 |
ХМ-Е-2/30а-К(Е,И)-55 | 2 (1,25-2,75) | 25 (25-24) | 4 | 2900 | 3 | 70 | |
ХМ-Е-2/30б-К(Е,И)-55 | 2 (1,25-2,75) | 20 (21-19) | 4 | 2900 | 2,2 | 70 | 420х275х330 |
Где,
Q – производительность;
Н – напор;
N – мощность двигателя;
n – частота вращения рабочего колеса;
М – масса насоса, кг
Δh- Допускаемый кавитационный запас
η, % – КПД насоса
Примечания:
1. Мощность насосов указана
при перекачивании жидкости плотностью 1000 кг/м3.
2. Производственные допустимые отклонения напора не должны превышать ±10% –
для насосов с подачей до 25 м3/ч, включительно, ± 5% – для насосов с подачей
свыше 25 м3/ч.
3. Критерием предельного состояния является снижение напора на 15 %
для насосов с подачей свыше 25 м3/ч и 20 % для насосов с подачей до 25 м3/ч включительно вследствие износа деталей проточной части, а также увеличение вибрации насоса
до величины, превышающей в 2 раза среднеквадратическое значение виброскорости.
Таблица 2 Комплектность насосов ХМ 2/30 электродвигателями
Насос | Плотность перекачиваемой жидкости, т/м3 | |||||
до 1,0 | св.![]() |
св. 1,3 до 1,85 | ||||
двигатель | N, кВт | двигатель | N, кВт | двигатель | N, кВт | |
ХМ-2/30-К-5(М) | 5АИ80В2 | 2,2 | ||||
ВА80В2 | 2,2 | |||||
ХМ-2/30а-К-5(М) | 5АИ80В2 | 2,2 | ||||
ВА80В2 | 2,2 | |||||
ХМ-2/30б-К-5(М) | 5АИ80В2 | 2,2 | ||||
ВА80В2 | 2,2 | |||||
ХМ-Е-2/30-К(Е,И)-55 | АИР90L2 | 3 | ||||
АИМЛ90L2 | 3 | |||||
ХМ-Е-2/30а-К(Е,И)-55 | АИР90L2 | 3 | ||||
АИМЛ90L2 | 3 | |||||
ХМ-Е-2/30б-К(Е,И)-55 | 5АИ80В2 | 2,2 | ||||
ВА80В2 | 2,2 |
Таблица 3 Перекачиваемая среда насоса ХМ 2/30 с различным исполнением
проточной
части.
Данные в таблице даны приблизительно. При подборе проточной части
химического насоса обязательно следует учесть концентрацию, температуру
и наличие абразивных частиц.
К |
Е |
И |
Т |
Д |
Азотная |
Азотная |
Азотная |
Азотная |
Азотная |
Серная |
Серная |
Серная |
Серная |
Серная |
Фосфорная |
Фосфорная |
Фосфорная |
Фосфорная |
Фосфорная |
Щавелевая |
Щавелевая |
Щавелевая |
Щавелевая |
Щавелевая |
Уксусная |
Уксусная |
Уксусная |
Уксусная |
Уксусная |
Едкий натр |
Едкий натр |
Едкий натр |
Едкий натр |
Едкий натр |
Смесь серной и фосфорной кислот |
|
|
||
Смесь азотной и серной кислот |
|
|
||
|
Известь хлорная |
|||
Для соляной кислоты хорошо подходит “П” - стеклонаполненный полипропилен; |
Рис 1 Габаритные и присоединительные размеры электронасосов ХМ 2/30
Присоединительные размеры фланцев по ГОСТ 12815, исполнение 1, ряд 2, Ру,
указанного в табл
1- Место установки гарантийной пломбы;
2- Место установки консервационной пломбы;

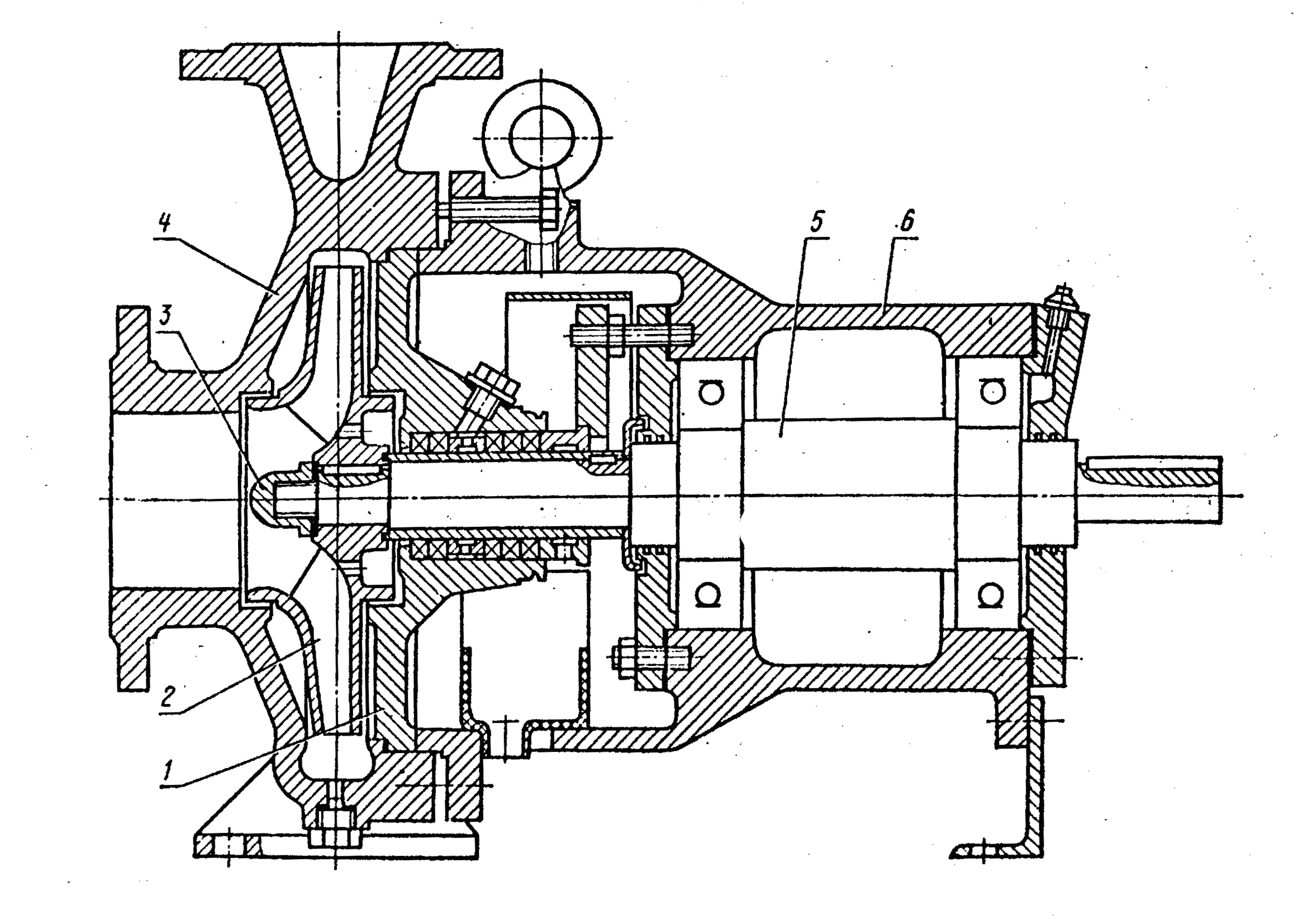

Рис 2 Устройство насоса ХМ 2/30
1 – корпус насоса; 2 – гайка рабочего колеса; 3 – колесо рабочее; 4 – корпус сальника;
4а – крышка корпуса; 5 – втулка сальника; 6 – фланец сальника;7 – втулка защитная;
8 – кольцо сальника; 9 – набивка сальниковая;10 – отбойник; 19 – корпус торцового
уплотнения; 20 – крышка торцового уплотнения; 21 – уплотнение торцовое; 22 – фонарь;
23 – удлинитель; 24–
электродвигатель.
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Агрегаты электронасосные ХМ 2/30 предназначены
для перекачивания химически активных
и нейтральных жидкостей плотностью не более 1850 кг/м3 и кинематической
Вязкостью до 30*10-6 м2/с (30 сСт) с объёмной концентрацией твёрдых включений
не более 1,5 % с размером твёрдых включений не более 1,0 мм.
Допускаемые пределы температуры перекачиваемой жидкости в зависимости от исполнения
насоса по материалу проточной части указаны в таблице 5.
Насосы выпускаются в климатическом исполнении У и категории размещения
2 по ГОСТ 15150.
Приводом насосов ХМ 2/30 в агрегатах являются электродвигатели общепромышленного и взрывозащищённого исполнения.
Агрегаты изготавливаются в общепромышленном
исполнении. По требованию заказчика
агрегаты и насосы могут быть изготовлены:
– в конструктивном исполнении «Е» для установки во взрывоопасных и
пожароопасных зонах категории В – 1а и ниже в соответствии с ПУЭ (Правила устройства электроустановок) для перекачивания жидкостей, пары которых
образуют взрывоопасные смеси с воздухом категории IIА и IIВ по ГОСТ Р 51330.11
и группы Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5;
– с вариантом обточки рабочего колеса по внешнему диаметру обеспечивающего
работу насоса в средней «а» или нижней «б» части поля «Q – H».
Конструкция химических насосов ХМ 2/30
Насосы ХМ 2/30 являются центробежными, горизонтальными, одноступенчатыми
моноблочными с колесом открытого типа.
Насосы ХМ 2/30 состоят из насосной части и электродвигателя, соединённых между собой
с помощью промежуточного фонаря
Рис. 2
Насосная часть электронасоса состоит из корпуса насоса, прикрепленного к фланцу промежуточного фонаря, и рабочего колеса, насаженного на удлинитель, выполняющий
функции вала и защитной втулки. Уплотнение торцовое (одинарное или двойное),
сальниковое (одинарное или двойное).
Направление вращения ротора по часовой стрелке, если смотреть со стороны
электродвигателя, кроме насоса ХМ 8/40 (против часовой стрелки).
Направление вращения ротора по часовой стрелке, если смотреть со стороны
электродвигателя.
Насосы ХМ 2/30,
и агрегаты, являются центробежными, горизонтальными, моноблочными, одноступенчатыми,
консольные с колесом открытого типа.
Корпус насоса ХМ 2/30 имеет опорные лапы, которыми крепится к плите из профиля.
Всасывающий патрубок корпуса расположен горизонтально по оси насоса,
напорный – вертикально
вверх. В нижней части корпуса насоса имеется сливное отверстие, заглушенное
пробкой.
В насосах ХМ 2/30 ротор насоса вращается в двух подшипниковых опорах,
смазка подшипников - консистентная, марки ЦИАТИМ – 201 по ГОСТ 6267 или другими,
качеством не ниже указанной.
В насосах ХМ 2/30 предусмотрена установка двух типов уплотнений: сальниковое
(одинарное или двойное) и торцовое (одинарное или двойное).
Уплотнения устанавливаются на защитные втулки, предохраняющие вал от истирания.
Для снятия статического электричества на корпусе насоса по требованию
заказчика выполняется резьбовое отверстие для установки заземляющего
устройства.
Для сбора утечек из уплотнения вала и отвода в дренаж в кронштейне насоса
установлена ванна.
Конструкция насосов, предназначенных для установки во взрывоопасных и пожароопасных зонах, предусматривает:
– установку двух видов уплотнений: одинарное торцовое или двойное торцовое;
– установку термопреобразователя сопротивления типа ТСМ или ТСП для автоматического контроля температуры подшипников. Установка производится на кронштейне в местах расположения подшипников качения, в котором имеются резьбовые отверстия М8х1,0
(глубина сверления – 26 мм, глубина нарезки резьбы – 12 мм).
Датчики в комплект поставки не входят.
– установку заземляющего устройства на корпусе насоса для снятия
статического электричества. Заземляющее устройство в комплект поставки не входит.
– yплотнительные элементы фланцев насоса выполнены с пазом по ГОСТ12815, исполнение 5,
ряд 2 по условному давлению Ру и условному
проходу, указанных в приложении Б.
Насосы ХМ 2/30 комплектуются электродвигателями общепромышленного
исполнения.
Насосы конструктивного исполнения «Е» для взрывоопасных и пожароопасных производств комплектуются электродвигателями взрывозащищённого исполнения.
На кронштейне насоса выполнена стрелка, указывающая направление вращения ротора и укреплена табличка с маркировкой.
Производитель оставляет за собой право вносить изменения в конструкцию деталей
и узлов насосов для улучшения эксплуатационных и антикоррозийных качеств без внесения изменений в паспорт.
Насосный агрегат ХМ 2/30 может быть оснащен индивидуальной или общей системой автоматизации, запрещающей пуск и работу насоса:
- При незаполненном насосе
- При давлении рабочей жидкости выше или ниже установленной величины
- При давлении затворной жидкости ниже установленной величины или при
отсутствии затворной жидкости
- При повышении температуры подшипников выше 70С
- При перегрузке электродвигателя
-
При работе насоса в кавитационном режиме.
Рис 4 Схема
автоматизации
Показатели надежности:
Таблица 5
Показатели надежности насоса ХМ 2/30
Гарантированный срок эксплуатации насосов ХМ 2/30 с условным обозначением по материалу
«К, Е, И, А, Д, Т» устанавливается в 18 месяцев со дня ввода насоса в эксплуатацию и
не более 24 месяцев с момента передачи насоса покупателю.
Гарантированная наработка:
Для химически активных жидкостей при скорости
проникновения коррозии не более 0,1% в год 9 000 ч
Для нейтральных жидкостей 11000 часов
Срок службы насоса, до капитального ремонта – 5 лет
Износ уплотнения не является причиной для рекламаций
Критерием отказа является: нарушение нормального функционирования насоса
(повышение температуры нагрева корпусов подшипников свыше плюс 95°С, при
резком усилении вибрации).
Критерием предельного состояния является: снижение напора более чем на 10%
от номинального за счет износа корпуса.
Таблица 8
Тип уплотнения |
Условное обозначение уплотнения |
Наибольшее давление на входе, Мпа (кгс/см кв) |
Утечка через уплотнение, не более, м куб/час (л/ч) |
Макс температура жидкости в уплотнении С |
Сальниковое |
С |
0,35 (3,5) |
2,0×10 3 (2) |
80 |
СД |
60 |
|||
Торцовое |
5 |
0,8 (8,0) |
0,03×10 3 (0,03) |
120 |
55 |
60 |
Примечания
1. Величина наработки до
отказа указана без учета замены сальниковой набивки.
2. Назначенный срок службы обеспечивается заменой (при необходимости) быстроизнашивающихся частей насоса и комплектующих.
По достижении насосом назначенного срока службы при сохранении технико-экономических показателей может быть принято решение о продолжении эксплуатации.
Категорически запрещается запуск насоса всухую!
В комплект поставки насоса входит:
- Насос 1шт
-Электродвигатель* 1шт
- Плита фундаментная* 1шт
- Щиток ограждении* 1шт
- муфта соединительная – 1шт
Техническая документация – 1шт
Возможна поставка насоса без изделий, указанных звездочкой (*).
В этом случае полумуфта электродвигателя поставляется без расточки,
если
ее размер не оговорен в заказе.
Примечания
По заказу потребителя агрегат может комплектоваться преобразователем
частоты переменного тока на соответствующую мощность приводного электродвигателя.
Агрегат может комплектоваться другими электродвигателями соответствующей
частоты вращения и мощности.
Необходимое напряжение электродвигателя должно быть указано в договоре.
Электродвигатели должны соответствовать требованиям
ГОСТ Р МЭК 60204-1-2007, раздел 14.
*Поставка производится по требованию заказчика
Таблица 9
Комплект запасных частей, поставляемых за отдельную плату
Наименование детали |
Количество, шт |
Втулка защитная |
1 |
Колесо рабочее |
1 |
Гайка рабочего колеса |
1 |
Корпус насоса |
1 |
Уплотнение |
1 комплект |
Рис. 4 Гидравлическая характеристика насоса ХМ 2/30

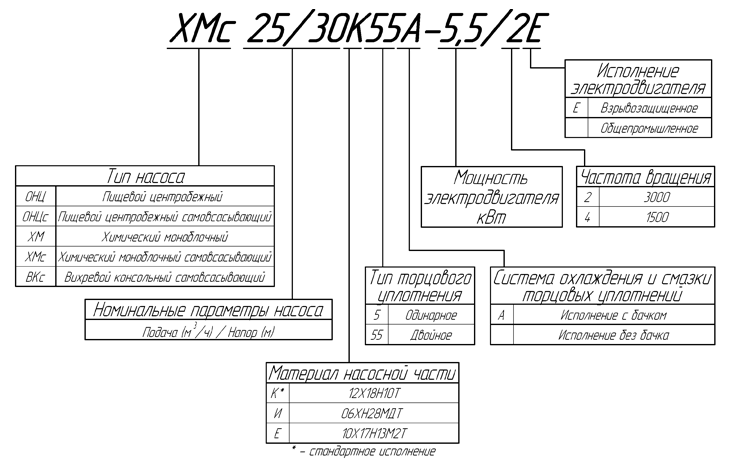

Условные обозначения:
Насос ХМ 2/30-К5-УХЛ4
где :
А – для абразивных перекачиваемых сред;
Х – насос химический консольный с опорой на корпусе;
М – моноблочный;
2- подача, м куб/час;
30– напор, м;
К – материал проточной части
К |
Хромоникелевая сталь 12Х18Н9ТЛ |
Е |
Хромоникельмолибденовая 12Х18Н12М3ТЛ |
И |
Хромоникельмолибденомедистая сталь 07ХН25МДТЛ |
М |
Хромоникелькремнистая сталь 16Х18Н12С4ТЮЛ |
Н |
Сплав на никелевой основе ХН65МВЛ |
А |
Углеродистая сталь 25Л |
Д |
Хромистый чугун ЧХ28 |
Л |
Кремнистый высоколегированный чугун ЧС15 |
Т |
Титановый сплав ТЛ3 или ВТ-5Л |
П |
стеклонаполненный полипропилен |
5 – одинарное торцовое уплотнение
Типы уплотнений:
«С» – одинарное сальниковое
«СД» – двойное сальниковое
«5» – одинарное торцовое
«55» – двойное торцовое
«55Т» -двойное торцовое типа «Тандем»
«55И» двойное торцовое с импеллером
УХЛ – климатическое исполнение
насоса по ГОСТ15150-69. ;
4 – категория его размещения на объекте по ГОСТ15150-69.;
.

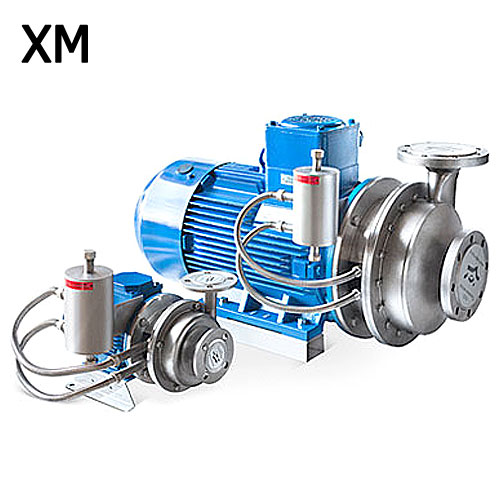

Центробежные химические насосы ХМ
Химические насосы ХМ, представляют из себя моноболчный, одноступенчатый насос, в котором проточная часть выполнена из нержавеющей стали марки 12Х18Н10. Используются в химической и пищевой промышленности, для перекачки: кислот, щелочей, солевых растворов, различных суспензий, моющих средств и масел.
Запросить цену и коммерческое предложение
Запросить цену и коммерческое предложение
Модель насоса |
Подача, м3/ч |
Напор, м |
Мощность эл. двигателя, кВт |
Масса общепром |
Масса взрывозащита |
---|---|---|---|---|---|
ХМ 1,5/10К5-0,55/2 | 0,5 – 2,5 | 14 – 12 | 0,55 | 7,5 | 15 |
ХМ 1,5/15К5-0,55/2 | 0,1 – 2 | 18 – 15 | 0,55 | 7,5 | 15 |
ХМ 1,5/20К5-0,75/2 | 1 – 3 | 25 – 18 | 0,75 | 15,5 | 19 |
ХМ 3,5/10К5-0,55/2 | 2,5 – 6 | 13 – 11 | 0,55 | 7,5 | 15 |
ХМ 3,5/20К5-0,75/2 | 2 – 6 | 26 – 17 | 0,75 | 15,5 | 19 |
ХМ 6,3/10К5-0,75/2 | 5 – 10 | 13 – 9 | 0,75 | 15,5 | 19 |
ХМ 6,3/20К5-1,5/2 | 4 – 10 | 25 – 16 | 1,5 | 18 | 23 |
ХМ 6,3/25К5-1,5/2 | 4 – 10 | 26 – 24 | 1,5 | 18 | 23 |
ХМ 6,3/30К5-2,2/2 | 4 – 12 | 35 – 20 | 2,2 | 22 | 30 |
ХМ 6,3/50К5-4,0/2* | 4 – 10 | 55 – 47 | 4 | 47 | 53 |
ХМ 8/40К5-5,5/2 | 4 – 12 | 38 – 50 | 5,5 | 49 | 56 |
ХМ 10/10К5-0,75/2 | 8 – 11 | 12 – 9 | 0,75 | 15,5 | 19 |
ХМ 12,5/20К5-1,5/2 | 8 – 16 | 24 – 15 | 1,5 | 18,5 | 26 |
ХМ 12,5/25К5-2,2/2 | 8 – 16 | 25 – 23 | 2,2 | 24 | 32 |
ХМ 12,5/30К5-3,0/2 | 8 – 18 | 35 – 22 | 3 | 35 | 39 |
ХМ 12,5/50К5-5,5/2 | 8 – 16 | 55 – 45 | 5,5 | 49 | 56 |
ХМ 20/20К5-3,0/2 | 10 – 26 | 24 – 15 | 3 | 35 | 49 |
ХМ 25/10К5-2,2/2 | 15 – 30 | 12 – 8 | 2,2 | 25 | 33 |
ХМ 25/30К5-5,5/2 | 14 – 32 | 35 – 24 | 5,5 | 43 | 50 |
ХМ 25/50К5-7,5/2 | 14 – 32 | 53 – 38 | 7,5 | 58 | 62 |
ХМ 25/80К5-15,0/2 | 14 – 32 | 80 – 57 | 15 | 155 | 163 |
ХМ 50/30К5-7,5/2 | 25 – 60 | 35 – 22 | 7,5 | 59 | 63 |
ХМ 50/50К5-15,0/2 | 30 – 60 | 55 – 45 | 15 | 150 | 160 |
ХМ 80/30К5-11,0/2 | 60 – 80 | 25 – 30 | 11 | 122 | 150 |
ХМ 80/50К5-18,5/2 | 50 – 85 | 55 – 48 | 18,5 | 170 | 195 |
ХМ 100/25К5-15,0/2 | 80 – 110 | 30 – 20 | 15 | 154 | 170 |
ХМ 100/30К5-18,5/2 | 80 – 110 | 35 – 25 | 18,5 | 175 | 200 |
ХМ 100/50К5-22,0/2 | 80 – 110 | 55 – 45 | 22 | 200 | 202 |
Модель электронасоса |
Размеры, мм | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A |
B |
d |
D1 |
D2 |
L* |
L1 |
C |
E |
h2 |
K | ||
ХМ 1,5/10К5-0,55/2 | 200 | 150 | 160 | 20 | 20 | 290 | 105 | 50 | 45 | 113 | 90 | |
ХМ 1,5/15К5-0,55/2 | 200 | 150 | 160 | 20 | 20 | 290 | 105 | 50 | 45 | 113 | 90 | |
ХМ 1,5/20К5-0,75/2 | 190 | 150 | 210 | 32 | 32 | 365 | 140 | 55 | 60 | 121 | 140 | |
ХМ 3,5/10К5-0,55/2 | 200 | 150 | 160 | 20 | 20 | 290 | 105 | 50 | 45 | 113 | 90 | |
ХМ 3,5/20К5-0,75/2 | 190 | 150 | 210 | 32 | 32 | 365 | 140 | 55 | 60 | 121 | 140 | |
ХМ 6,3/10К5-0,75/2 | 190 | 150 | 210 | 32 | 32 | 365 | 140 | 55 | 60 | 121 | 140 | |
ХМ 6,3/20К5-1,5/2 | 200 | 170 | 210 | 32 | 32 | 380 | 140 | 55 | 60 | 130 | 140 | |
ХМ 6,3/25К5-1,5/2 | 200 | 170 | 210 | 32 | 32 | 380 | 140 | 55 | 60 | 130 | 140 | |
ХМ 6,3/30К5-2,2/2 | 200 | 170 | 254 | 50 | 32 | 390 | 158 | 60 | 85 | 130 | 150 | |
ХМ 6,3/50К5-4,0/2 | 250 | 200 | 260 | 50 | 32 | 450 | 166 | 60 | 85 | 150 | 150 | |
ХМ 10/10К5-0,75/2 | 190 | 150 | 210 | 32 | 32 | 365 | 140 | 55 | 60 | 121 | 140 | |
ХМ 12,5/20К5-1,5/2 | 200 | 170 | 210 | 32 | 32 | 380 | 140 | 55 | 60 | 130 | 140 | |
ХМ 12,5/30К5-3,0/2 | 250 | 200 | 260 | 50 | 32 | 430 | 165 | 60 | 85 | 140 | 150 | |
ХМ 12,5/50К5-5,5/2 | 250 | 220 | 305 | 50 | 50 | 510 | 205 | 80 | 115 | 150 | 180 | |
ХМ 20/20К5-3,0/2 | 250 | 200 | 260 | 50 | 50 | 430 | 165 | 60 | 80 | 140 | 175 | |
ХМ 25/10К5-2,2/2 | 200 | 170 | 210 | 50 | 50 | 380 | 120 | 40 | 45 | 130 | 150 | |
ХМ 25/30К5-5,5/2 | 250 | 220 | 260 | 50 | 50 | 480 | 170 | 60 | 80 | 150 | 175 | |
ХМ 25/50К5-7,5/2 | 280 | 220 | 305 | 50 | 50 | 540 | 210 | 80 | 115 | 162 | 180 | |
ХМ 25/80К5-15,0/2 | 350 | 250 | 350 | 65 | 50 | 695 | 275 | 100 | 115 | 210 | 180 | |
ХМ 50/30К5-7,5/2 | 280 | 220 | 305 | 80 | 50 | 565 | 235 | 100 | 110 | 162 | 180 | |
ХМ 50/50К5-15,0/2 | 350 | 250 | 350 | 80 | 50 | 695 | 275 | 100 | 110 | 210 | 180 | |
ХМ 80/30К5-11,0/2 | 330 | 250 | 350 | 80 | 65 | 625 | 255 | 100 | 105 | 182 | 180 | |
ХМ 80/50К5-18,5/2 | 254 | 210 | 350 | 80 | 65 | 750 | 310 | 100 | 105 | 210 | 180 | |
ХМ 100/25К5-15,0/2 | 350 | 250 | 350 | 100 | 80 | 695 | 275 | 100 | 75 | 210 | 190 | |
ХМ 100/30К5-18,5/2 | 254 | 210 | 350 | 100 | 80 | 750 | 310 | 100 | 75 | 215 | 190 | |
ХМ 100/50К5-22,0/2 | 279 | 203 | 400 | 100 | 65 | 770 | 341 | 100 | 105 | 235 | 180 |
Комплектации и исполнение насосов ХМ
В зависимости от типа перекачиваемой среды, насосы ХМ поставляются в различных исполнениях:
- Торцевые уплотнения могут быть двойными (типы: “спина к спине” либо “тандем”) либо одинарными, также как и их материал.
С двойными торцевыми уплотнением, насосы обязательно поставляется с бачком для затворной жидкости.
- Электродвигатель общепромышленный, либо взрывозащищенный для перекачивания легковоспламеняющихся сред.
- Различные климатические исполнения и степень защиты электродвигателя (IP55). Для работы насоса вне помещения, надевается специальный нержавеющий кожух.
- С рубашками обогрева (паро- и электроподогрев) и охлаждения.
- Конструкция насосы может немоноблочной
- Поддержание определенно заданной температуры перекачиваемой среды в корпусе насоса
- По запросу поставляются насосы с рабочим колесом специальной конструкции, для перекачивания особо вязких сред до 1200 сСт и для сред, где присутствуют крупные неабразивные включения
- Использование переносной тележки
Температура рабочей жидкости от -60С до +280С. Работа насоса на высоких температурах, гарантируется за счет бачка с затворной жидкостью. а также благодаря подшипникам SKF с увеличенным тепловым зазором
Насосы химические ХМ также бывают самовсасывающими (ХМс). Подробнее на странице ХМс
Присоединение насосов – фланец, по ГОСТ 12815-80. Муфтовое соединение у насосов ОНЦ. Также возможно присоединение типа “ёлочка”
Поломки насосов Annovi Reverberi – Северная Америка
Поломки насосов Annovi Reverberi. Насосы AR — это сочетание исключительного уровня технологий и инноваций, качества и надежности, достойное ведущего бренда на рынке. Широкий ассортимент включает в себя множество моделей, которые различаются по давлению, подаче, мощности и техническим характеристикам, чтобы удовлетворить самые разные требования рынка.
Знай свою помпу. Проверьте ориентацию EZ по сравнению с EZ-SX здесь.
Промышленные трехплунжерные насосы
Насосы серии XT
IXT8.12A, XT8.12, XT8.14, XT11.11, XT9.14, XT11.14
поломка
XTA1G15, XTA2G15, XTA2G20, XTA2G22, XTA0.3G1, XTA0.3G1 XTA3G22, XTA4G10, XTA4G15, XTA3. 5G17, XTA3.5G20
breakdown
XTV2G15, XTV0.5G10, XTV2G18, XTV2G20, XTV2G22, XTV3G16 XTV3G18, XTV3G20, XTV3G22
breakdown
XM Series Pumps
XM11.17, XM13. 17, XM15.15
поломка
XMA3G25, XMA3.5G22, XMA4G20, XMA3.5G25, XMA2G22, XMA3.5G22, XMA2.5G18, XMA3G18
breakdown
XMV3G25, XMV3G27, XMV3G30, XMV3G32, XMV3.5G30, XMV3.5G22, XMV3.5G25, XMV2G10, XMV2G15, XMV2G22, XMV2G25, XMV4G20, XMV4G22, XMV4G25, XMV4G30, XMV4G32, XMV2.5G26
breakdown
XMA3G30 , SXMA3.5G30, SXMA4G30, SXMA3G35
. RK18.20H, RK18.28H, RK21.20H
поломка
RKA3.5G22, RKA3.5G25, RKA3.5G30H, RKA3.5G40H, RKA4.5G17, RKA4.5G25H, RKA4.5G30HF, RKA4.5G35G4, 0HKA4.. .0011 Breakdown
RKV3.5G25, RKV3.5G30, RKV3.5G37, RKV4037, RKV4G32, RKV4G30A, RKV4G30, RKV4G36, RKV4G37, RKV3.5G35H, RKV3.5G40H.57, RKV3.5G35H. 5G40H, RKV3.5G30H
поломка
Насосы серии XW
XW15.15, XW15.20, XW15.30, XW21.20, XW21.25, XW21.28, XW26.12, XW26. 15, XW26.20, XW26.23, XW30.10, XW30.15, XW30.20m XW30.25
поломка
XWA-M5.5G40, XWA-M7G40, XWA-M8G29, XWA-M8G35, XWA-M4G40
поломка
breakdown
XWA4G20, XWA4G30, XWA4G40, XWA5.5G22, XWA5.5G30, XWA5.5G40, XWA7G22, XWA7G32, XWA7G35, XWA7G40, XWA8G19, XWA8G29, XWA8G35, XWA9G16, XWA9G24, XWA9G30
breakdown
XWT21.28, XWF26 .06, XWF26.09, XWF26.12, XWF26.15, XWF26.20, XWF30.10, XWF30.18, XWF30.20, XWL42.05, XWL42.07, XWL42.10, XWL42.15, XWLA13G15, XWF26 .17, xwf36.17
поломка
Sxw Series Pumps
SXW15.35, SXWA4G50, SXWA5.5G50, SXW21.35, SXWA7G50
SXW15.35, SXWA4G50, SXV5.5G50, SXV50, SXV50, SXV50, SXV50, SXV50, SXV50, SXV501, SXV5011.0011 breakdown
SHP Series Pumps
SHP15.50, SHP22.50
breakdown
RC Series Pumps
RC11.17, RC12.17, RC13.17
breakdown
RCA25G25, RCA2G22, RCA2G25, RCA3G25, RCA3G25, RCA35G25, RCA35G16
breakdown
RCV2G25E, RCV25G27D, RCV3G25D, RCV3G27D, RCV3G25E, RCV3G25D, RCV3G27D, RCV2G22D, RCV2G25D,RCV35G25D
breakdown
RR Series Pumps
RR18. 16N, RRA5.5G30N, RRA3.5G30N, RR15.20N , RRA4G30N
поломка
RRA3G30E, RRA4G30E, RRA5.5G26E
поломка
RR18.16N, RRA5.5G30N, RRA3,5G30N, RR15.20N, RRA4G30N
DLAFDOWN
RRV3G3G36D, RRA4G30N
RRV3G3G36D, RRA4G30N
.
RTX30, RTX50, RTX70, RTX85, RTX100
breakdown
RTJ70
breakdown
RTP30, RTP38, RTP30.60
breakdown
RTF135, RTF150
breakdown
Medium Duty Triplex Pumps
RSV Series Pumps
3/4 ″ вал
RSV2.5G25 RSV3G30
Разрыв
1 ″ вал
RSV3.5G35, RSV3G30, RSV3G35, RSV4G30, RSV4G357, RSV3G30, RSV3G35, RSV4G30, RSV4G35, RSV3G30, RSV3G35, RSV4G30, RSV35, RSV3G30, RSV3G35, RSV4G30, RSV35G35, RSV3G30. Насосы серии RMV
RMV2G25 (Brass), RMV25G24 (выпускница), RMV25G30 (Brass), RMV25G30-EZ (Brass), RMV22G25-EZ (Brass), RMV22G24 (ALUM)
SRMV22G2G24 (ALUM)
DSRMV2G2G2G26G22G22G22G26126712121212712671267126712671267. , RMW2G20, RMW22G24-EZ, RMW25G28, RMW25G28-EZ, RMW2G25
breakdown
SRMW22G26, RMW22G26-EZ
breakdown
XJV Series Pumps
XJV2G15D, XJV2G15E, XJV2G20D, XJV2.5G15D, XJV2.5G15E, XJV2.5G20D, XJV2.5G22D, XJV3G15D, XJV3G20D, XJV3G20E, XJV3G22D, XJV3. 5G22D
Поломка
XJW2G20D, XJW2.5G20D, XJW3G20D
. 5G25, SJW3G25
поломка
Промышленные трехплунжерные насосы из нержавеющей стали
Насосы серии XM
XMA-SS0.5G15. XMA-SS2.5G15, XMA-SS3G15
поломка
Насосы серии RK
RK-SS11.11, RK-SS13.17, RK-SS15.15, RK-SS21.15
поломка
RKA-SS2.3G15 , RKA-SS3G15, RKA-SS3.6G12, RKA-SS4.2G15, RKA-SS7G15 (только N)
поломка
Насосы серии XW
XWL-SS42.05, XWL-SS42.15
поломка
серия RG Насосы
RG1525HN, RG2125HN
Поломка
Автомобильные насосы Triplex Plunger Plunger
Series Pumps
НЕДОСТАВЛЯЕТ В настоящее время
RCW Series Pumps
Недоступны в настоящее время
Hyd-RK Series
HYD-RK15. 20, HYD-RK21 Series
HYD-RK15.20, HYD-RK2111119
HYD-RK15.20, HYD-RK21 Series
HYD-RK15.20, HYD-RK2111111. .15
, поломка
Насосы серии RCAM
RCAM05G15E, RCAM2G15E, RCAM1G15E
, поломка
Полная система XM PFP для взрывоопасных сред, 50-футовый двойной шланг (3/4×1/2) с подогревом, смесительный коллектор, 17 футов Static: 1 промывочный насос, 429Наконечник
XM PFP
Номер детали: 262943XM PFP
Номер детали: 262943 Покрытия для пассивной противопожарной защиты (PFP) делают конструкции более устойчивыми к огню, изолируя конструкционную сталь от высоких температур и, как результат, выигрывают время для эвакуации до обрушения конструкции. Многокомпонентный распылитель Graco XM PFP предлагает технологию составления отчетов, поэтому вы можете подтвердить . ..
Дополнительная информация
Связаться со специалистом Где купить
Особенности
Брошюра о продуктеПокрытия пассивной противопожарной защиты (PFP) делают конструкции более устойчивыми к огню, изолируя конструкционную сталь от высоких температур и, как следствие, выигрывая время для эвакуации до обрушения конструкции. Многокомпонентный распылитель Graco XM PFP предлагает технологию составления отчетов, поэтому вы можете подтвердить, что эпоксидные вспучивающиеся покрытия напыляются в соответствии с требованиями, установленными производителем. XM PFP прост в использовании, поддерживает постоянный контроль температуры и предлагает точное управление соотношением.
Брошюра о продукте
Спецификации и документы
Преобразовать в метрику
Размер воздухозаборника (дюймы) | 1 |
---|---|
Резьба воздухозаборника Пол | Женщина |
Тип резьбы воздухозаборника | NPT |
Сила тока (А) | 63, 40 |
Аппликатор Тип | Руководство |
Совместимый материал | Вспучивающаяся огнезащитная эпоксидная смола |
Тип компонента | Многокомпонентный |
Утопленный тип | Горячая вода, растворитель |
Тип пистолета | Пистолет для безвоздушного распыления |
Длина шланга (футы) | 67 |
Включает | (2) Шланги PFP с подогревом |
Максимальный расход (гал/мин) | 3 |
Максимальная пропорция смеси | 4:1 |
Максимальное давление распыления (МПа) | 41,4 |
Максимальное давление распыления (psi) | 6000 |
Тип измерения | Нагнетательный, дозирующий клапан |
Минимальное соотношение компонентов смеси | 1,5:1 |
Точность смешивания (%) | +/- 5 |
Соотношение смешивания | 1,5:1-4:1 |
Модель | ХМ |
Количество катализаторов | 1 |
Количество переходников | 0 |
Количество цветов смолы | 1 |
Количество резервуаров | 2 |
Общая глубина (дюймы) | 52, 104 |
Общая высота (дюймы) | 70, 84 |
Общая ширина (дюймы) | 38, 76 |
Фаза | 3 |
Номинальная мощность (л.![]() |
