Насос СД 800/32. Технические характеристики. Цена
| Характеристика | Значение |
| Q м³/час | 800 |
| Напор, м | 32 |
| Р, кВТ | 160 |
| N, об/мин | 1000 |
| КПД, % | 66 |
| Кавит. запас, м | 6 |
| Утечка л/час | 10 |
Цена: от 126000 грн
Уточняйте характеристики, цены, размеры, сроки, получайте счёт на оплату
Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 800/32 с заводской гарантией. Любая техническая помощь, консультации и сервис.
Технические характеристики
Насос СД 800/32 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 580 до 800 м³/ч; напор от 23 до 32 м. Агрегатируется с электродвигателем от 110 кВт и 160 кВт в зависимости от подрезки рабочего колеса (СД 800/32а и СД 800/32б).
| Насос | Q , м 3 /час | H, м | Р, кВТ | N, об/мин | КПД, % | Наработка до отказа, тыс. ч | Кавит. запас, м | Утечка л/час | Ø раб. кол, мм |
| СД 800/32 | 800 | 32 | 160 | 1000 | 66 | 32 | 6 | 10 | 525 |
| СД 800/32а | 720 | 26,5 | 132 | 64 | 490 | ||||
| СД 800/32б | 580 | 22,5 | 110 | 62 | 465 |
Параметры перекачиваемой жидкости
Таблица характеристик перекачиваемой жидкости для насоса СД 800/32. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.
| Содержание абразивных частиц, % | Размер абразивных частиц, мм | Размер неабразивных частиц, мм | Проходное сечение рабочего колеса, мм | Микротвердость, МПа | рН | Плотность, кг/м³ | Вязкость, м² /с | t max, ⁰С |
| < 1 | ≤ 5 | ≤ 10 | 20 | < 9000 | 6-8,5 | ≤ 1100 | 1х10-6 | 90 |
Габаритные и присоединительные размеры из паспорта
Габаритный чертеж, присоединительные размеры и вес насоса СД 800/32 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.
| Фекальный насос | Маркировка двигателя | Габариты, мм | Вес, кг | L1 | L2 | L4 | L5 | B1 | B2 | B3 | B4 | B5 | h3 | h4 | n3 | d3 | ||
| Насос | агрегат | Насос | агрегат | |||||||||||||||
| СД 800/32 | АИР355S6 | 1306х1180х810 | 2910х1080х1066 | 894 | 3244 | 262 | 1340 | 257 | 210 | 418 | 488 | 308 | 1010 | 665 | 490 | 1096 | 6 | 28 |
| СД 800/32а | АИР315М6 | 2235 | ||||||||||||||||
| СД 800/32б | АИР315S6 | 2176 | ||||||||||||||||
Чертеж и размеры патрубков
Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 800/32.
Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.
| Всасывающий патрубок | Напорный патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | n1 | d1 | h2 | D5 | D6 | D7 | D8 | n2 | d2 | h3 |
| 50 | 125 | 160 | 102 | 4 | 18 | 20 | 40 | 110 | 145 | 88 | 4 | 18 | 18 |
Графические характеристики
График показывает рабочий интервал и рабочую точку фекального насоса СД 800 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора
Подбор по цене и надежностиЦена
- 2 цены исходя из бюджета
- Заводская цена насоса СД 800/32 текущего года выпуска
- Цена за насос с хранения ниже, чем у конкурентов
Надежность
- Надежные насосы СД 800/32 с заводской гарантией и паспортом
- Сервисное обслуживание и ремонт
- Изготовление редких моделей насосов и запчастей
Купить насос СД 800/32
Купить насос СД 800/32 у Слобожанского завода безопасно и быстро:
- Новые электронасосы, проверенные ОТК
- 3 системы оплаты
- Отправка в горящем режиме за 24 часа с ближайшего склада
- Отсутствие рекламаций более 4 лет
Насос фекальный сточно-динамический СД 800/32 (на раме, с электродвигателем) — цена 1 309 343 руб, СД 800/32 (с дв.
, на раме) — в Санкт-ПетербургеГлавная Каталог Промышленное оборудование Насосы Насосы фекальные СМ СД Насос фекальный сточно-динамический СД 800/32 (на раме, с электродвигателем)
от 1 309 343 руб
*Предложение не является публичной офертойНасос СД 800/32 – сточно-динамический фекальный насос, с односторонним подводом. Широко используется для перекачки городских и промышленно-производственных стоков, химически не агрессивных загрязненных жидких сред, используются на предприятиях ЖКХ, водоканалов, канализационных системах, очистных сооружениях.
Показатели перекачиваемых сред:
– плотность среды: не более 1050 кг/м³;
– максимальная температура: 80°C;
– водородный показатель (pH): 6-8,5;
– объемная концентрация абразивных частиц: не более 1%;
– вязкость кинематическая: до 1х10-6 м²/с;
– микротвердость абразивных частиц: не больше 9000 МПА;
– размер частиц: не больше 5 мм.
Характеристики
Артикул
СД 800/32 (с дв., на раме)
Подача, м3/ч
800
Напор, м
32
Мощность, кВт
160
об/мин
1000
Диаметр входного патрубка, мм
250
Диаметр выходного патрубка, мм
200
Габаритные размеры агрегата, мм
2745х1064х1086
Масса, кг
2425
Конструкция фекального насоса СД 800/32

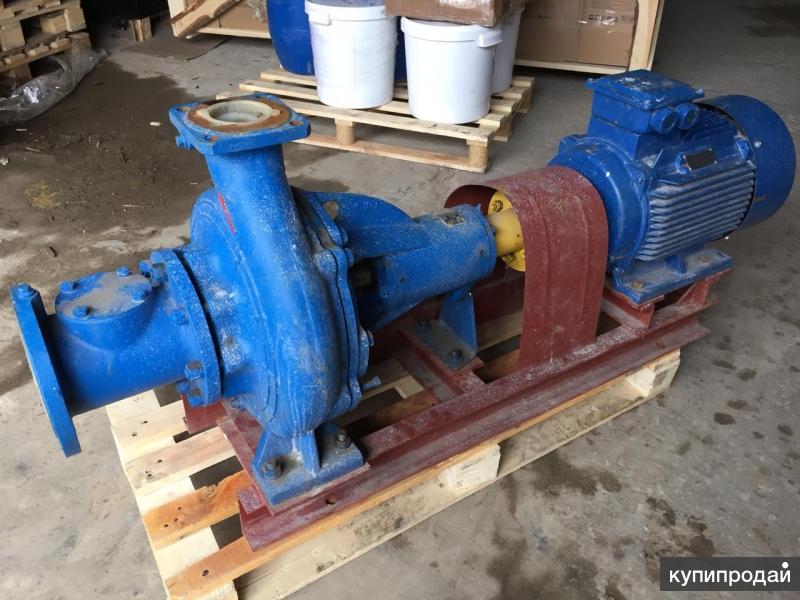

В электронасос СД 800/32 включены: электродвигатель асинхронный трехфазный АИР и центробежный насос сточный динамический СД. Агрегат устанавливается и закрепляется болтами на общей фундаментной раме.
Электропривод и насос СД соединены друг с другом упругой муфтой с чехлом.
Корпус, детали проточной части насоса СД 800/32 из чугуна.
Для уплотнения вала насоса используется сальник с подводом к нему затворной и промывочной жидкости.
ДКЗ насоса не более 6 м. Давление на входе в насос – 2,5 кгс/см². КПД – 59%.
Входной патрубок: Ду-250, Ру-6, выходной патрубок: Ду-200, Ру-6.
Оформите заказ на Насос фекальный сточно-динамический СД 800/32 (на раме, с электродвигателем) в удобной для Вас форме
:- разместите заказ через корзину сайта;
- заполните форму обратной связи;
- свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
- отправьте заявку на электронный адрес [email protected].
Пять причин заказать Насос фекальный сточно-динамический СД 800/32 (на раме, с электродвигателем) в нашей компании:
- Помощь в подборе оборудования. Техническое консультирование.
- Наличие на складе. Минимальные сроки поставки.
- Предоставление скидок оптовым заказчикам.
- Организованная работа склада. Отгрузка без ожидания и очередей.
- Доставка по России. Бесплатная доставка до транспортной компании.
← Насос фекальный сточно-динамический СД 800/32а (на раме, с электродвигателем) Насос фекальный сточно-динамический СД 800/32 (на раме, без электродвигателя) →

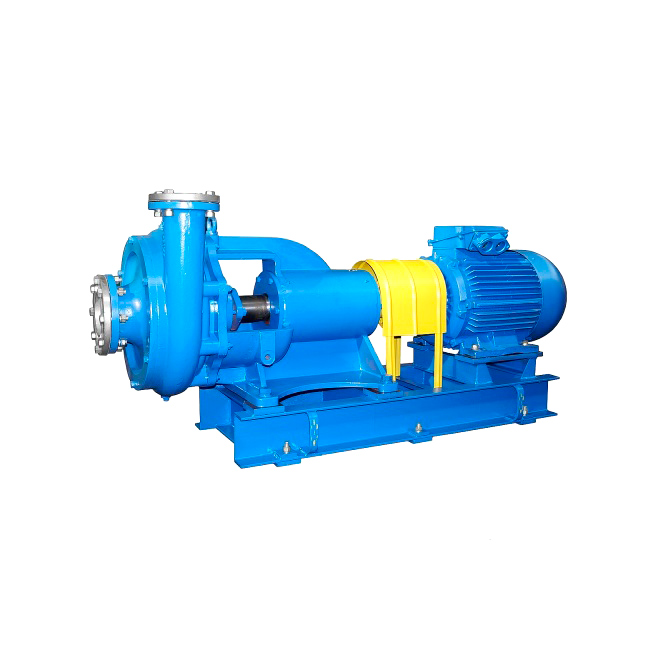

SD 800/32a – Насосы СD консольные для дренажа и канализации
- Описание серии
- Технические характеристики
- загрузок
- Связанный контент
Пред.
След.
- Консольный
- Металлургия, горнодобывающая промышленность
- Водоснабжение
- Дренаж
- Сточные воды
- Чистая вода
- Сточные воды
- Сточные фекальные воды
Функция
Центробежные насосы СD и электронасосные агрегаты на их базе предназначены для перекачивания городских и производственных сточных вод и других неагрессивных жидкостей (в том числе жидкостей с примесью нефтепродуктов не более 2%), плотностью до 1050 кг/м 3 с рН=6 – 8,5, при температуре до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм, но не более 1% по массе. Максимальная концентрация перекачиваемой массы составляет 2%. Максимальное содержание газа в перекачиваемой среде составляет 5%.
Насосы могут применяться и в других производствах, если их параметры и модификации соответствуют условиям эксплуатации и требованиям техники безопасности таких производств.
Насос (агрегаты) относятся к изделиям общего назначения вида I (ремонтопригодные) по ГОСТ 27.003-90 и изготавливаются в климатическом исполнении УХЛ для категории размещения 3.1 и в климатическом исполнении Т, категории размещения 2 по ГОСТ 15150. -69. Насосы и агрегаты предназначены для районов с сейсмичностью до 7 баллов включительно по шкале МСК-64.
Насосы и агрегаты выполнены во взрывопожароопасных помещениях.
Дизайн

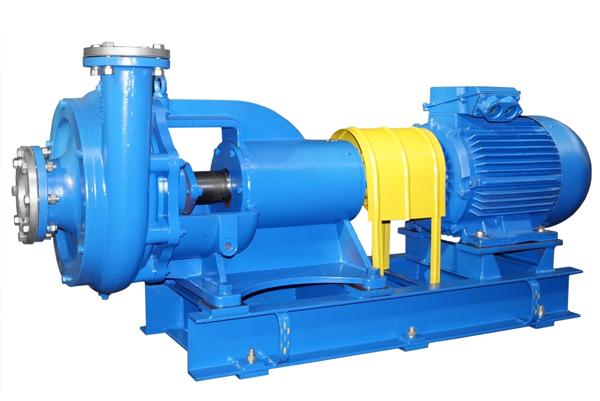

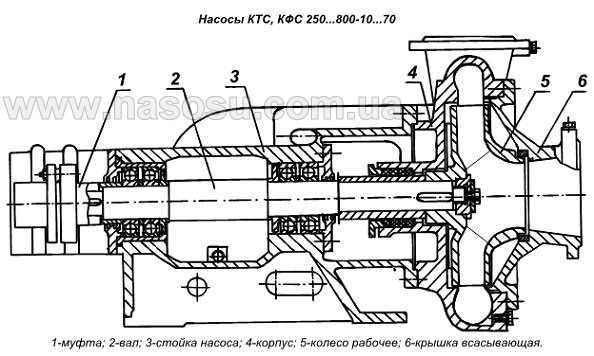

Насосы типа ЦД – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.
Корпус насоса представляет собой чугунную отливку, во внутренней полости которой выполнен спиральный отвод (патрубок), переходящий в напорный патрубок. Нагнетательный патрубок – боковой (боковой), выполненный внутри корпуса в одной плоскости с осью вращения (вертикально). В зависимости от условий сборки и эксплуатации нагнетательный патрубок можно повернуть на 90°, 180° или 270°.
Входной патрубок выполнен в крышке корпуса по оси вращения (горизонтально).
Крышка корпуса крепится болтами к корпусу и уплотняется прокладкой. Кронштейн крепится к корпусу насоса с помощью шпилек.
Гидрозатвор и охлаждение сальникового уплотнения обеспечивают подачей в зону уплотнения чистой воды с давлением, превышающим давление на входе не менее чем на 0,1 – 0,15 МПа (1 – 1,5 кгс). /см 2 ).
Рабочее колесо – центробежное, одностороннего действия, закрытого типа. Подача жидкости к рабочему колесу осевая.
Ротор насоса приводится во вращение электродвигателем через муфту с резиновыми втулками. Допускается использование других типов муфт. Два радиальных подшипника, установленных в кронштейне, служат опорами ротора. Подшипники смазываются консистентной смазкой Литол 24 ГОСТ 21150-87.
Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны двигателя.
В нижней части корпуса имеется отверстие, закрытое пробкой, для слива остатка жидкости при остановке насоса на продолжительное время.
В кронштейне выполнено отверстие, предназначенное для удаления утечки жидкости по сальниковому уплотнению. В верхней части корпуса имеется отверстие, закрытое пробкой, предназначенное для выпуска воздуха при заполнении насоса и всасывающей линии перекачиваемой жидкостью.
Присоединительные размеры фланцев – по ГОСТ 33259.-2015, тип 01.
Габаритные размеры насоса СД 160/45: L= 1050 мм, В= 595 мм, Н= 620 мм
Масса насоса: 404 кг
Применение
- основными потребителями и пользователями указанных насосных агрегатов являются: предприятия тяжелого машиностроения, городские водоканалы, тепловые эл. станции и другие объекты
- насосный агрегат можно использовать для полива садов и огородов при наличии личных подсобных хозяйств
- для перекачки и отвода канализационных стоков на промышленных предприятиях, в том числе на предприятиях металлургической и нефтеперерабатывающей промышленности
- в дренажных системах для очистки сточных вод
- в системах водоотведения канализационных стоков объектов производственно-хозяйственного назначения (ЖКХ, коммунальных предприятий водопроводно-канализационного хозяйства)
Особенности/Преимущества
- корпуса насосов снабжены собственными опорными ножками: это позволяет демонтировать насос без отсоединения трубопроводов
- полностью взаимозаменяем с насосами CD других производителей
- наличие различных исполнений диаметров рабочего колеса, в том числе запрошенных Заказчиком, позволяет подобрать параметры насоса в зависимости от требуемых характеристик на месте (а именно: на месте эксплуатации)
Технические параметры
| Опции | Значения |
| Серия | SD |
Расход (ном. ), м³/ч | 720 |
| Напор, м | 26,5 |
| Потребляемая мощность насоса (макс.), кВт | 43 |
| Скорость вращения, об/мин | 980 |
| Скорость вращения, c˜¹ | 16,3 |
| Давление на входе в насос, МПа, не более | 0,25 |
| Давление на входе в насос, кгс/см², не более | 2,5 |
| КПД насоса, % | 66 |
| Напряжение, В | 220 380 |
| Частота, Гц | 50 |
| Вид тока | АС |
| Допустимый кавитационный запас, м, не более | 6,0 |
Код типа насоса
Например С D 160/45 а УХЛ 3.
1 Спецификация 28.13.14-016-00217975-2017 , где:
- СД – канализационно-смесительный насос;
- 160 – вместимость, м 3 /ч;
- 45 – напор, м;
- а, б – показатели обточки рабочего колеса (а или б – приведенные диаметры рабочего колеса).
- Технические условия (ТУ) 28.13.14-016-00217975-2017 — обозначение основного технического документа на поставку
