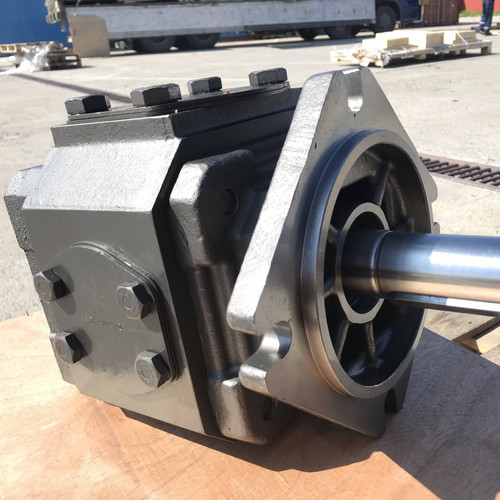

Шестеренчатые насосы с внутренним зацеплением в Санкт-Петербурге

Шестеренчатые насосы производства Италия по незавышенным ценам

• Высококачественный материал, необходимый в современных процессах производства.
• Конструкция шестеренчатых насосов постоянно улучшается уже более 50 лет.
• Благодаря нашему опыту мы гарантируем решение любого потребительского запроса.

Шестеренчатые насосы Victor Pumps применяются во всех отраслях промышленности. Они отлично зарекомендовали себя как для перекачки низковязких жидкостей, так и высоковязких, от шоколада до топлива и масла. Насосы имеют прочную конструкцию для обеспечения долгого срока эксплуатации.
Шестеренчатые насосы с внутренним зацеплением благодаря своей конструкции дают равномерный поток, высокую эффективность и возможность перекачивать низко- и высоковязкие жидкости.

Производство изоляционного  материала, гидроизоляции

• допускается высокое давление 16 бар и температура 300^оС

Насос для высоких температур

• Равномерный поток – безпульсационная подача предотвращает колебание клапанов, арматуры и муфт
• Высокий коэффициент самовсасывания
• Постоянная подача жидкости, пропорциональная количеству оборотов двигателя
• Простое обслуживание
• Высокая производительность
• Перекачивание разнородных жидкостей
• Прочная конструкция
• Простой уход
• Простая конструкция (два движущихся элемента)
• Перекачивание жидкостей различной вязкости
• Стандарт API 676
• Интегрированный тепловой кожух вокруг корпуса обеспечивает равномерный обогрев продукта, что предотвращает застывание после перерыва в работе. Также дает возможность производить ремонт насосов при подключенных теплопроводниках. Насосы могут также поставляться с тепловым кожухом «Интеграл» для перекачки продуктов плохо переносящих большие изменения температуры
• Полная производительность достигается в любом направлении вращения

Свободное позиционирование расположения корпуса насоса. Подключение на 90° или 180° (в режиме In-line)

Принцип действия шестеренчатых насосов

Ведущая и ведомая шестерни взаимно зацеплены, благодаря чему образуется пространство. Результатом является появление всасывающего давления, жидкость попадает в пространство между шестернями, где перемещается  от всасывающей стороны к нагнетательной. Специальный элемент разделяет пространство и не дает жидкости возвращаться к всасывающей стороне. Жидкость дальше перемещается к  нагнетательной стороне.

Область применения

Шестеренчатые насосы серии R представляют собой прочный дизайн с маленькими или большими зазорами (клиренсами), уникальной шестерней и такими опциями как обогрев (в том числе и электрообогрев) и встроенные предохранительные клапаны. Насосы могут перекачивать взрывчатые, токсичные и чрезвычайно вязкие жидкости. Мы подбираем правильный материал корпуса насоса, уплотнения и других компонентов для того, чтобы помочь достичь оптимально долгий срок эксплуатации насоса при различных аппликациях.

• Химическая промышленность

Разнородные продукты, присутствующие в  химической промышленности, требуют различные  способы транспортировки и дозировки жидкостей. Шестеренчатые насосы идеально справляются

при перекачке вязких жидкостей. Их можно  использовать для перекачки и подачи кислоты  ABS и NaCl, а также алкоголя с добавками серы.  Перекачивание клея и канифоли в производстве плит из деревянной стружки – в этих процессах  дозировка канифоли и отвердителя реализуется  при помощи шестеренчатых насосов. Эти  насосы служат для циркуляции, дозировки и  подачи изоцианов и полиолов, которые входят  в состав полиуретановых пен и силиконов. Также шестеренчатые насосы применяются  для транспортировки щелочей, синтетических жидкостей, жидкого стекла или хозяйственных  товаров – мыла, шампуня, эмульсий, кремов.

Фото насоса с промывкой

Нередко в химической промышленности для перекачивания агрессивных продуктов в шестеренчатых насосах используется двойное торцевое уплотнение различных типов (Tandem или BacktoBack) с промывкой. Для промывки может использоваться как отдельно подведенная жидкость, так и специальная ёмкость – как на фото. Такая опция гарантирует работоспособность насоса на долгое время и сохранность его комплектующих частей.

• Лакокрасочная промышленность

Производство определенного цвета в многообразной цветовой палитре происходит через смешивание различных пигментов. Шестеренчатые насосы идеально справляются  во время подачи каждого отдельного пигмента.

• Пищевая промышленность

Значительное место занимают шестеренчатые  насосы в пищевой промышленности, так, например, подача и перекачивание растительных  и животных жиров, желатина, шоколада, какао,  масла. Другие, часто перекачиваемые жидкости: какао-ликер, сливочное масло, белый шоколад,  карамель, желе, пудинг, мед, сливки, сироп  глюкозы и др.

Для всех этих продуктов разработана серия шестеренчатых насосов с названием «Chocolate». В стандарте уже есть рубашка обогрева и специальный сплав чугуна, сертифицированный для пищевой промышленности.

• Нефтехимическая промышленность

Шестеренчатые насосы имеют широкое применение в аппликациях, связанных с продуктами нефтехимической промышленности. Насосы с большой производительностью можно использовать для загрузки и разгрузки цистерн, для транспортировки минерального масла, асфальта, асфальтовой эмульсии. Насосы с меньшей производительностью в основном  работают при перекачке этих жидкостей между емкостями. При перекачке легких и тяжелых фракций масла можно использовать насосы для подачи и дозировки масла для  котлов. Шестеренчатые насосы прекрасно работают с вязкими жидкостями, в основном при производстве и перекачивании моющих  средств.

Шестеренчатые насосы для битума. Производство битумной эмульсии (высокотемпературные версии насосов)

• насосы перекачивают чистый битум, флюксанты, битум с эластомером
• при перекачивании сохраняется структура эмульсии
• станции производства асфальта
• загрузка/разгрузка битума на склад
• распылитель битума на дорогах
• присутствует постоянный и ровный поток
• возможность регулирования производительности
• как дополнительная опция возможен электрообогрев насоса

перейти в раздел: шестеренчатые насосы

Шестеренчатые насосы внутреннего зацепления VestaPump

+7(495)127-08-17заказать звонокадрес на карте

Шестерённые насосы «Веста» внутреннего зацепления справляются с продуктами в диапозоне вязкости от 1 до 440 сСт, работают при температуре от -80 ℃ до +400 ℃, с максимальным давлением до 17 бар и скоростью до 1 600 оборотов в минуту.

---

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Открыть

Узнать цену и купить

Принцип действия и технические особенности

Шестерёнчатый насос внутреннего зацепления состоит из двух шестерён: ведущей и ведомой. В отличие от аналогичного оборудования с внешним зацеплением, шестерни имеют разные размеры, и одна вращается внутри другой. Внутри большего зубчатого колеса (ротора) расположена меньшая внешняя шестерня, отвечающая только за ход ротора.

В процессе вращения зубцов расстояние между шестернями увеличивается, происходит всасывание жидкости. По мере дальнейшего вращения колес расстояние между ними сокращается, и продукт проталкивается в сторону выпускного отверстия. Так обеспечивается ровное движение жидкости без пульсаций.

В зависимости от назначения оборудования могут использоваться различные материалы как для основных составляющих, так и для комплектующих. Корпус производится из чугуна, литой стали, нержавеющей стали марки AISI 304. Подшипники делают графитоуглеродными, карбидокремниевыми, из твердого сплава стали с покрытием.

Шестерённые насосы «Веста» внутреннего зацепления справляются с продуктами в диапозоне вязкости от 1 до 440 сСт, работают при температуре от -80 0С до +400 0С с максимальным давлением до 17 бар и скоростью до 1 600 оборотов в минуту.

Сферы применения шестерённых насосов Vesta

Благодаря большому выбору вариантов комплектующих: торцевых зазоров, смачиваемых материалов, уплотнителей и соединителей — шестерёнчатые насосы Vesta с внутренним зацеплением подходят для различных производственных применений. В первую очередь это:

• нефтехимическая промышленность — в резервуарах для топливного масла, дизельных цистернах;
• химическая отрасль — для перекачки смол и полимеров;
• в строительстве — для работы с асфальтом и битумом;
• в производстве красок и бумаги;
• в медицине, производстве моющих средств и пищевой промышленности.

Таким образом, шестерённые насосы турецкого производства представлены несколькими видами. Это установки с универсальными уплотнителями, агрегаты для работы с химическими средствами, в том числе с абразивными жидкостями, серия санитарного оборудования.

Основные характеристики и преимущества насосов Vesta с внутренним зацеплением

Поскольку давление в системе практически не влияет на скорость потока, в отличие от центробежных агрегатов, шестерённые насосы с внутренним зацеплением отлично подходят для непрерывных процессов, когда несколько дозированных потоков подаются одновременно. Благодаря широкому диапазону вязкости перекачиваемых жидкостей, эти насосы идеально подходят для холодного климата, когда, например зимой, масла и химические вещества сильно загустевают, или для обработки полимеров, вязкость которых увеличивается в процессе перекачки. Это основные, однако не единственные преимущества шестерёнчатых насосов Vesta внутреннего зацепления.

1. Ввиду разнообразия материалов для изготовления оборудования достигается широкая химическая и температурная совместимость со многими жидкостями, увеличивается срок службы насоса и время между обслуживаниями.
2. Работа по принципу прямого вытеснения позволяет добиться стабильности рабочих характеристик, точности многократного воспроизведения и отсутствия потерь на выходе.
3. Плавный поток практически без пульсаций гарантирует равномерную подачу жидкости и избавляет от необходимости дополнительно настраивать оборудования.
4. Благодаря высокой гидравлической эффективности требуется меньший двигатель, чем для сравнительных центробежных насосов. Кроме того, пользователь экономит на эксплуатационных расходах и общей стоимости владения.
5. Простой дизайн позволяет сократить время обслуживания, простоя и производственные потери.
6. Монтаж и демонтаж не занимает много времени благодаря нескольким конфигурациям портов и вращающихся корпусов.
7. Встроенный предохранительный клапан защищает насос от избыточного давления.
8. Возможность реверсивного использования также снижает общие затраты на производственной площадке, позволяя сэкономить на установке дополнительного оборудования и облегчая процесс очистки оборудования.
9. Настраиваемый торцевой допуск отвечает за одноточечную регулировку в случае изменения процесса передачи жидкости, увеличивает эффективность насоса и продлевает срок службы.
10. Дополнительное оснащение насоса рубашкой подогрева / охлаждения позволяет использовать его в условиях критических рабочих температур.

Суммируя выше сказанное, можно отметить, что шестерённые насосы Vesta внутреннего зацепления универсальны, они способны работать с жидкостями в широком диапазоне вязкостей и температур. Они предпочтительны для перекачки высоковязких продуктов при критично высоких температурах и продуктов с включением твердых частиц.

Насосы этого типа работают на более низких скоростях, чем агрегаты с внешним зацеплением, а значит, менее подвержены износу и лучше подходят для перекачивания чувствительных к сдвигу жидкостей.

Производство шестеренчатых, диафрагменных, центробежных насосов для горячего масла. Российское представительство Vesta Pump © 2019

Шестеренные насосы и запасные части



Шестеренчатые насосы являются насосами объемного действия.



В основном используются для перекачивании вязких и высоковязких жидкостей (с вязкостью до 250 000 сСт) с температурой до 300 °С. Используют при перекачивании бытовой химии, красок, лаков нефтепродуктов, жиров, масел, пищевых масел и других жидкостей.



Наиболее важными преимуществами шестеренчатых насосов являются:

• Реверс
• Прочная конструкция
• Высокая производительность
• Равномерный поток
• Перекачивание разнородных жидкостей
• Простое обслуживание и уход
• Перекачивание жидкостей с различным уровнем вязкости



Принцип действия шестеренчатых насосов



Жидкость попадает в впускной коллектор, либо самотеком, либо под воздействием разряжения, создаваемого насосом. На выходе жидкость имеет необходимое для системы давление.

Принцип действия насоса заключается в постоянном изменении объема камер между зубцами ведущей и ведомой шестерен, помещенных в герметичный корпус.

Применение шестеренчатых насосов в промышленности

Шестеренчатые насосы применяют во всех отраслях промышленности. Надежная, простая, долговечная конструкция насосов сложит долго при перекачивании масел, мазутов, меда, шоколада и других жидкостей.. Ниже приведены наиболее распространенные примеры применения.



• Пищевая промышленность —  шестеренчатые насосы используют для перекачивания таких жидкостей, как растительные и животные жиры, желатин, меласса, шоколад, шоколадная масса, какао, растительные и сливочные масла, карамели, желе, пудинги, мед, сливки, сиропы, глюкозы и другие.
• Химическая промышленность – шестеренчатые насосы отлично зарекомендовали себя при перекачивании вязких и средне-вязких жидкостей. Примеры перекачиваемых жидкостей: жидкое стекло, синтетические жидкости, бытовые химические растворы, чистящие средства, эмульсии, кремы, шампуни, полиуретановые пены, силиконы, полимеры, смолы, эпоксидные смолы.
• Лакокрасочная промышленность – получили широкое применение при перекачивании разнообразных пигментов, красок, растворителей, лаков, добавок и других жидкостей.
• Нефтехимическая промышленность – насосы шестеренчатого типа широко применяют при загрузке и разгрузке цистерн, для транспортировки минерального масла, битума, мазута, асфальтовой эмульсии.



     В нашей компании Вы можете получить консультации по подбору и приобретению шестеренчатых насосов следующих марок:

• Victor Pump, Италия – шестеренчатые насосы внутреннего зацепления
• Johnson pump – шестеренчатые насосы внутреннего зацепления
• Viking Pump- шестеренчатые насосы внешнего и внутреннего зацепления
• Varisco, Италия – шестеренчатые насосы внутреннего зацепления



Характеристики шестеренчатых насосов Victor Pump

Модель	Расход	Присоединительные		Вязкость, cSt (mm2/s)	Об/мин	Расход	Необходимая мощность кВт, при			Вес, кг
	(л/оборот)	размеры				(м3/час)	4 бара	8 бар
		мм	дюйм
				200	1450	3,7	1,4	1,7
R 35	0,043	40	11/4”	4000	720	1,9	1,2	1,4	11
				25000	450	1,2	1	1,2
				200	1450	7	2	2,8
R 40	0,08	40	11/4”	4000	720	3,5	1,6	2	12
				25000	450	2,2	1,3	1,6
				200	960	12,6	3	4,5
R 50	0,22	50	2”	4000	560	7,5	2,7	3,6	32
				25000	355	5	2,2	2,8
				200	720	20,5	5,6	8,1
R 65	0,48	65	21/2”	4000	450	13	5	6,6	46
				25000	280	8,3	3,6	4,6
				200	630	43	8,9	14
R 80	1,15	80	3”	4000	400	28	9,1	12,5	84
				25000	250	18	7,5	9,6
				200	560	75,5	15	23,7
R 105	2,25	100	4”	4000	355	49	16	22	152
				25000	244	31,3	14,3	18,3
				200	500	114	20,7	34
R 151	3,8	150	6”	4000	315	73	21,6	30,3	240
				25000	200	47	19	24,8
				200	400	163
R 180	6,8	150	6”	4000	250	102	По запросу
				25000	160	65
				200	315	265
R 200	14	200	8”	4000	200	168	По запросу
				25000	125	105
				200	280	350
R 250	21	250	10”	4000	180	230	По запросу
				25000	112	140



Связаться с техническим специалистом:

+7 (495) 123-32-16

sales@ruspump. ru



Полезная информация о насосах с внутренним зацеплением

Что такое насос с внутренним зацеплением?

Шестеренчатый насос представляет собой насос прямого вытеснения (PD). Шестеренчатые насосы используют действия вращающихся шестерен или шестерен для перекачки жидкости. Вращающиеся шестерни образуют жидкостное уплотнение с корпусом насоса и создают всасывание на входе в насос. Жидкость, всасываемая насосом, попадает в зубья вращающихся шестерен и переносится на нагнетание. Шестеренчатый насос обеспечивает равномерный поток без пульсаций, пропорциональный скорости вращения его шестерен.

Существует две основные конструкции шестеренчатого насоса: наружная и внутренняя (рис. 1). Шестеренчатый насос с внешним зацеплением состоит из двух идентичных взаимосвязанных шестерен, поддерживаемых отдельными валами. Шестеренчатый насос с внутренним зацеплением работает по тому же принципу, но две взаимосвязанные шестерни имеют разные размеры, причем одна вращается внутри другой. Большая шестерня (ротор) представляет собой внутреннюю шестерню, т. Е. Зубья у нее выступают внутрь. Внутри него находится внешнее зубчатое колесо меньшего размера (натяжное колесо – приводится только ротор), установленное не по центру. Он предназначен для блокировки ротора таким образом, что зубья шестерни входят в зацепление в одной точке. Шестерня и втулка, прикрепленные к корпусу насоса, удерживают направляющее колесо в нужном положении. Неподвижная серповидная перегородка или прокладка заполняет пустоту, образовавшуюся в результате нецентрального монтажного положения натяжного ролика, и действует как уплотнение между впускным и выпускным отверстиями.

В этой статье более подробно описываются шестеренчатые насосы с внутренним зацеплением.

Как работает насос с внутренним зацеплением?

Рабочий цикл шестеренчатого насоса состоит из трех стадий: наполнение, перекачка и подача (рис. 2).

1. Когда шестерни выходят из зацепления на входной стороне насоса, они создают расширенный объем. Жидкость поступает в полости и захватывается зубьями шестерен, поскольку шестерни продолжают вращаться относительно корпуса насоса и перегородки.

2. Захваченная жидкость перемещается от входа к выпуску по обсадной колонне.

3. Когда зубья шестерен сцепляются на стороне нагнетания насоса, объем уменьшается, и жидкость вытесняется под давлением.

Малые допуски между шестернями и корпусом позволяют насосу развивать всасывание на входе и предотвращают утечку жидкости обратно со стороны нагнетания (хотя утечка более вероятна для жидкостей с низкой вязкостью).

Каковы основные характеристики и преимущества шестеренчатого насоса с внутренним зацеплением?

Шестеренчатые насосы компактны и просты, имеют ограниченное количество движущихся частей. Шестеренчатые насосы не могут соответствовать давлению, создаваемому поршневыми насосами, или скорости потока центробежных насосов, но обеспечивают более высокое давление и производительность, чем лопастные или лопастные насосы. Шестеренчатые насосы с внутренним зацеплением имеют лучшую всасывающую способность, чем конструкции с внешним зацеплением, и больше подходят для жидкостей с высокой вязкостью, хотя они имеют полезный рабочий диапазон от 1 сП до более 1 000 000 сП.

Поскольку производительность прямо пропорциональна скорости вращения, шестеренчатые насосы с внутренним зацеплением обычно используются для операций дозирования и смешивания. Небольшой внутренний объем обеспечивает надежное измерение жидкости, проходящей через насос, и, следовательно, точное управление потоком.

Шестеренчатые насосы с внутренним зацеплением могут быть спроектированы для работы с агрессивными жидкостями. Хотя они обычно изготавливаются из чугуна или нержавеющей стали, новые сплавы и композиты позволяют насосам перекачивать агрессивные жидкости, такие как серная кислота, гипохлорит натрия, хлорид железа и гидроксид натрия.

Каковы ограничения шестеренчатого насоса с внутренним зацеплением?

Шестеренчатые насосы с внутренним зацеплением являются самовсасывающими и могут работать всухую, хотя их характеристики всасывания улучшаются, если шестерни смачиваются. Шестерни должны смазываться перекачиваемой жидкостью и не должны работать всухую в течение длительного времени. Некоторые конструкции шестеренчатых насосов могут работать в любом направлении, поэтому один и тот же насос можно использовать, например, для загрузки и разгрузки судна.

Жесткие допуски между шестернями и корпусом означают, что эти типы насосов подвержены износу, особенно при использовании с абразивными жидкостями или сырьем, содержащим увлеченные твердые частицы. Насосы с внешним зацеплением имеют четыре подшипника в перекачиваемой среде и жесткие допуски, поэтому они менее подходят, чем конструкции с внутренним зацеплением, для работы с абразивными жидкостями. Для этих применений шестеренчатые насосы с внутренним зацеплением более надежны, поскольку в жидкости работает только один подшипник (иногда два). На стороне всасывания шестеренчатого насоса всегда должен быть установлен сетчатый фильтр, чтобы защитить его от крупных, потенциально опасных твердых частиц.

Как правило, если предполагается, что насос будет работать с абразивными твердыми частицами, рекомендуется выбрать насос с более высокой производительностью, чтобы он мог работать на более низких скоростях для уменьшения износа. Однако следует иметь в виду, что объемный КПД шестеренчатого насоса снижается при меньших скоростях и расходах. Шестеренчатый насос не должен работать слишком далеко от рекомендуемой скорости.

Для высокотемпературных применений важно убедиться, что диапазон рабочих температур соответствует спецификации насоса. Тепловое расширение корпуса и шестерен уменьшает зазоры внутри насоса, что также может привести к повышенному износу и, в крайних случаях, к отказу насоса.

Несмотря на все меры предосторожности, шестеренчатые насосы обычно изнашиваются с течением времени. По мере увеличения зазоров происходит постепенное снижение эффективности и увеличение проскальзывания потока: утечка перекачиваемой жидкости с нагнетания обратно на сторону всасывания. Проскальзывание потока пропорционально кубу зазоров между зубьями шестерни и корпусом, поэтому на практике износ оказывает незначительное влияние до тех пор, пока не будет достигнута критическая точка, после которой производительность быстро ухудшается.

Шестеренчатые насосы продолжают качать против противодавления и, в случае блокировки на выходе, будут продолжать создавать давление в системе до тех пор, пока не выйдет из строя насос, трубопровод или другое оборудование. Хотя по этой причине большинство шестеренчатых насосов оснащены предохранительными клапанами, всегда рекомендуется устанавливать предохранительные клапаны в других частях системы для защиты оборудования, расположенного ниже по потоку.

Более низкие скорости, большие зазоры и больший внутренний объем шестеренчатых насосов с внутренним зацеплением делают их более подходящими для чувствительных к сдвигу жидкостей, таких как пищевые продукты, краски и мыло, по сравнению с конструкциями с внешним зацеплением. Шестеренчатые насосы с внутренним зацеплением также предпочтительны, когда важна гигиена, из-за их механической простоты и того факта, что их легко разобрать, очистить и собрать.

Каковы основные области применения шестеренных насосов с внутренним зацеплением?

Шестеренчатые насосы с внутренним зацеплением универсальны и имеют диапазон эффективной рабочей вязкости от 1 сП до 1 000 000 сП. Они часто используются для перекачки жидких жидкостей, таких как вода, растворители и мазут, но отлично подходят для перекачивания густых жидкостей, таких как асфальт, шоколад и клеи. Шестеренчатые насосы с внутренним зацеплением также имеют широкий диапазон рабочих температур (до 400°C), что делает их подходящими для перекачивания сложных жидкостей, таких как смола и расплавленная сера.

Некоторые типичные области применения шестеренчатых насосов с внутренним зацеплением:

• Топливо и смазочное масло

• Смолы и полимеры

• Спирты и растворители

• Асфальт, битум и гудрон

• Пенополиуретан (изоцианат и полиол)

• Пищевые продукты, такие как кукурузный сироп, шоколад и арахисовое масло

• Краски, чернила и пигменты

• Мыла и поверхностно-активные вещества

• Гликоль

Краткий обзор

Шестеренчатый насос с внутренним зацеплением перемещает жидкость, многократно заключая фиксированный объем во взаимосвязанные шестерни, механически перемещая его для обеспечения плавного беспульсирующего потока, пропорционального скорости вращения его шестерен.

Шестеренчатые насосы с внутренним зацеплением универсальны и способны работать в широком диапазоне вязкости и температуры жидкости. Они предпочтительнее конструкций с внешним зацеплением в применениях, связанных с жидкостями с более высокой вязкостью, при высоких температурах и с жидкостями, содержащими твердые частицы. Как правило, конструкции с внутренним зацеплением работают при более низких скоростях вращения, чем конструкции с внешним зацеплением, имеют больший зазор и, следовательно, менее подвержены износу в этих приложениях. По тем же причинам шестеренчатые насосы с внутренним зацеплением лучше подходят для перекачивания чувствительных к сдвигу жидкостей.

Насосы с внутренним зацеплением ROTAN® | ДЕСМИ

• Дом
• Продукты и решения
• Шестеренчатые насосы ROTAN®

Что такое шестеренный насос с внутренним зацеплением / Как работает насос с внутренним зацеплением?

Шестеренчатые насосы с внутренним зацеплением представляют собой двухподвижную часть, самовсасывающую и непульсирующую конструкцию объемного насоса. Они известны своей универсальностью и способностью эффективно и надежно работать с жидкими жидкостями, такими как растворители, мазут, и вязкими жидкостями, такими как клеи, шоколад и асфальт. В конструкции используется внешняя шестерня ротора и промежуточная шестерня, разделенные полумесяцем, для разделения жидкости и уплотнения между всасывающим и выпускным отверстиями.



В чем разница между различными сериями насосов с внутренним зацеплением?

Существует множество серий шестеренчатых насосов ROTAN®, каждая из которых предназначена для определенной цели. В списке насосов ROTAN® у нас есть:



• GP – Насосы общего назначения: Для чистых, неабразивных и слабоабразивных жидкостей. Простая и компактная конструкция делает его недорогим насосом, часто используемым OEM-клиентами в модифицированных версиях.
• HD – Насосы для тяжелых условий эксплуатации: Для широкого спектра вязких неагрессивных жидкостей. Насосы HD разработаны специально для работы в тяжелых условиях и для жидкостей с высокой вязкостью.
• PD – Нефтехимические насосы: Все компоненты, работающие под давлением, изготовлены из углеродистой стали для нефтеперерабатывающих и нефтехимических производств.
• CD – Насосы для работы с химическими веществами: Для перекачки коррозионно-активных жидкостей, в основном используемых в химической, пищевой и фармацевтической промышленности.
• ED – Насосы для работы в условиях окружающей среды: Для максимальной защиты от утечек. Поскольку требуется лишь минимальное техническое обслуживание, насосы ED будут более экономичным решением, чем насосы с традиционными уплотнениями, особенно там, где требуется двойное механическое уплотнение вала.



Имеют ли шестеренчатые насосы DESMI какие-либо сертификаты?

Насосы ROTAN® сертифицированы Physikalisch-Technische Bundesanstalt PTB, Postfach 33 45, 38023 Braunschweig, регистрационный номер 03 ATEX D052. Посмотреть все разрешения и сертификаты DESMI можно здесь.



Почему шестеренчатый насос с внутренним зацеплением лучше всего подходит для вязких жидкостей?

Шестеренчатый насос с внутренним зацеплением Несложная конструкция с двумя подвижными частями и способность перекачивать жидкости без импульсов делают его идеальным для вязких жидкостей. Предлагая умеренный расход и давление по сравнению с центробежными насосами, они обеспечивают лучшие характеристики давления, чем лопастные или лопастные насосы. В то время как роторно-динамические насосы теряют эффективность из-за трения при увеличении вязкости, объемный КПД шестеренчатых насосов с внутренним зацеплением увеличивается по мере увеличения вязкости по мере того, как вязкие жидкости заполняют зазоры насоса.

В чем разница между шестеренчатым насосом с внутренним и внешним зацеплением?

Шестеренчатые насосы с внутренним и внешним зацеплением представляют собой объемные насосы, использующие зацепление шестерен для передачи жидкости от всасывания к нагнетанию; есть заметные отличия. Шестеренчатый насос с внешним зацеплением использует две идентичные взаимосвязанные шестерни, поддерживаемые одним приводным валом и одним промежуточным валом. Жидкость поступает во всасывающий патрубок, проходит по периферии корпуса, где зацепление шестерен вытесняет жидкость из выпускного отверстия. Шестеренчатый насос с внутренним зацеплением, также известный как шестерня в конструкции шестерни, представляет собой насос с двумя подвижными частями, шестерня ротора которого соединена непосредственно с приводным валом, а промежуточная шестерня меньшего размера расположена внутри ротора. Промежуточное колесо установлено не по центру, что позволяет ротору и промежуточным шестерням сцепляться. Полумесяц разделяет шестерни, которые действуют как уплотнение между всасыванием и нагнетанием. Жидкость поступает во всасывающий патрубок и задерживается в пустотах, оставленных выходящими из контакта шестернями. Захваченная жидкость движется от всасывания к нагнетанию, где шестерни снова входят в зацепление и вытесняют жидкость из нагнетания.



Как компания DESMI работает над созданием лучших шестеренчатых насосов с внутренним зацеплением на рынке?

Политика DESMI заключается в том, чтобы предлагать индивидуальные решения, разработанные в сотрудничестве с ведущими мировыми компаниями и сопровождаемые первоклассным послепродажным обслуживанием. Традиционные конструкции насосов DESMI ROTAN® предлагают специальные конструкционные материалы и индивидуальные решения для самых требовательных и уникальных применений клиентов, где стандартная технология уплотнения неприемлема.



Насосы ROTAN® ED (Environmental Duty) представляют собой запатентованную технологию без уплотнений для применений, требующих наиболее экологически безопасной конструкции насоса. Отсутствие механического уплотнения с помощью технологии без уплотнений устраняет возможность преждевременной утечки дорогостоящих или опасных жидкостей. Как и наша традиционная конструкция насосов, насосы серии ED изготавливаются из тех же конструкционных материалов, в них добавлены технологии следующего уровня, обеспечивающие наиболее экологичные насосы с первой в своем классе надежностью.

Общие характеристики:

• Перекачивание в любом направлении
• Несложная модульная конструкция
• Настоящая конструкция с выдвижением назад
• Прочная и надежная конструкция, состоящая только из двух вращающихся частей
• Широкий выбор стандартных конфигураций
• Оригинал конструкция с вытягиванием назад
• Осевая регулировка торцевого зазора

Он течет в обе стороны: руководство по эксплуатации насоса с внутренним зацеплением в обратном направлении

Не все насосы одинаковы

Одним из самых больших ограничений традиционного центробежного насоса является его неспособность изменить направление потока. По конструкции он может работать только с одним вращением и одним направлением потока. Жидкость входит в проушину крыльчатки через всасывающий патрубок (обычно в передней части насоса), выталкивается радиально и выходит из насоса через нагнетательный патрубок (обычно в верхней части насоса). У большинства центробежных насосов всасывающий порт больше, чем нагнетательный, чтобы лучше подавать жидкость в насос и чтобы не было путаницы в отношении того, какой порт является «внутренним», а какой «выходным». Стрелки вращения могут быть отлиты на насосе или напечатаны на заводской табличке, чтобы было совершенно ясно, что эти насосы работают в одном направлении вращения и одном направлении потока.

Итак, что может произойти, если мы запустим центробежный насос в обратном направлении? Он различается по типу и дизайну, но есть несколько возможных последствий:

• Уменьшение расхода и напора… как ни странно, расход по-прежнему идет в том же направлении, просто уменьшился (подробнее об этом чуть позже)
• Шум
• Отказ уплотнения
• Выход из строя подшипника
• Рабочее колесо с резьбой может отсоединиться от вала и повредить насос

Что подводит нас к обсуждаемому вопросу: работа шестеренных насосов с внутренним зацеплением в обратном направлении. Их можно легко преобразовать с одного направления вращения и потока на другое; или даже заставить работать в двух направлениях вращения и в двух направлениях потока. Производительность насоса остается постоянной в любом направлении, что делает это полезной и уникальной особенностью принципа перекачки с внутренним зацеплением.

Общие причины изменения направления вращения насоса

Наиболее распространенной причиной изменения направления вращения насоса является адаптация системы. Если питательный бак находится справа, то впускное отверстие не идеально располагать слева. Для размещения насоса можно использовать «творческий» трубопровод, но изменение направления вращения насоса для замены впускного и выпускного отверстий обеспечивает более чистую конструкцию системы и позволяет избежать увеличения длины впускного трубопровода и ограничений. Насос можно заказать и построить в любом направлении, но иногда насос поступает из вашего инвентаря или из другой части вашего предприятия. Изменения ротации могут происходить по разным причинам.

Другим распространенным примером является насос, который будет работать в обоих направлениях вращения и в обоих направлениях потока. Это обычное дело для клиентов, загружающих или выгружающих жидкости через шланги или коллекторы. После завершения загрузки они ненадолго запускают насос в обратном направлении, чтобы прочистить трубы. В этих случаях есть основное направление вращения и потока, в котором насос работает чаще всего, и вторичное направление вращения и потока, которое встречается реже и обычно имеет меньшую продолжительность.

Наименее распространены насосы, работающие одинаково в обоих направлениях. Это важно отметить, особенно для защиты от неблагоприятных условий.

Важно знать, какой сценарий лучше всего подходит для вашего насоса:

1. Одно направление вращения и потока
2. Два направления вращения и потока (одно из которых является основным)
3. Два направления вращения и потока (приблизительно одинаковое время для обоих)

Контрольный список смены вращения

Перед изменением направления вращения шестеренчатого насоса необходимо проверить 4 ключевых момента:

1. МОЖЕТ ЛИ НАСОС БЫТЬ РЕВЕРСИРОВАН?

Большинство может, но есть несколько исключений, которые необходимо подтвердить.

2. ИМЕЕТ ЛИ НА НАСОСЕ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН?

В этом случае может потребоваться переориентация.

3. ИМЕЕТ ЛИ НА НАСОСЕ УПЛОТНЕНИЕ ЦИРКУЛЯЦИИ?

Если это так, возможно, его необходимо перевернуть или иным образом изменить.

4. ИМЕЕТ ЛИ НАСОС ВНУТРЕННИЕ ПУТИ СМАЗКИ?

Если это так, возможно, их потребуется модифицировать.



1. Можно ли реверсировать насос?

Существуют некоторые исключения… конструкции шестеренчатых насосов с внутренним зацеплением, которые нельзя реверсировать. Прежде чем мы зайдем слишком далеко по этому пути, лучше сначала проверить, чтобы убедиться, что ваша помпа не показывает никаких «красных флажков», которые указывали бы на то, что они попадают в эту группу «направленных» помп.

Первым «красным флажком» будет стрелка вращения на корпусе или заводской табличке насоса. Типичными примерами насосов Viking являются насосы Mag Drive серии 895™ (стрелка вращения на заводской табличке) или насосы Motor Speed ​​размером 4 дюйма и более из серии 4195™ (стрелка вращения отпечатана в головке). В любом случае эти насосы имеют конструктивные особенности, делающие их вращающимися, поэтому не рекомендуется использовать их в обратном направлении.

Вторым «красным флажком» могут быть различия в размерах портов. Шестеренчатые насосы с внутренним зацеплением обычно имеют порты одинакового размера, поэтому вход и выход можно поменять местами. Однако некоторые насосы имеют отдельные впускной и выпускной порты. В этих случаях вход всегда больше выхода по той же причине, что и в центробежных насосах 9.0213 (для лучшей подачи жидкости в насос и во избежание путаницы в отношении того, какой порт является «входным», а какой «выходным».)

вы можете перейти к вопросу 2.

2. Есть ли в насосе предохранительный клапан?

Установленные на насосе предохранительные клапаны Viking, внутренние или возвратные в резервуар, являются направляющими. Они обеспечивают защиту от избыточного давления только в одном направлении вращения и потока. Хотя большинство из них обратимы. Сняв клапан с насоса, поменяв ориентацию на 180° и переустановив его, можно изменить направление защиты насоса от избыточного давления. Изменение ориентации клапана является наиболее часто необходимой модификацией для изменения направления потока насоса с внутренним зацеплением.

Следует отметить два важных момента:

Во-первых, в некоторых моделях Viking предохранительный клапан не является отдельным компонентом, а встроен в корпус самого насоса. Одним из распространенных примеров этого являются наименьшие размеры серии 432™, в которых клапан встроен в корпус. Для этих моделей направление защиты от избыточного давления не может быть изменено на обратное.

Во-вторых, если насос должен работать в обоих направлениях, это может означать, что с любой стороны насоса может возникнуть избыточное давление и нарушение работы. Если насос работает в обоих направлениях, обе стороны насоса нуждаются в защите от избыточного давления. Внутренний предохранительный клапан Viking, работающий только в одном направлении потока, нельзя использовать в качестве единственного средства защиты от избыточного давления.

3. Имеется ли в насосе план циркуляции уплотнения?

Многие насосы имеют план циркуляции с внутренним или внешним уплотнением. К ним относятся внутренние отверстия или внешние трубки, которые направляют перекачиваемую жидкость через камеру уплотнения, чтобы помочь смазать и, в конечном итоге, продлить срок службы деталей уплотнения и насоса. Общие примеры включают план API 11 (или промывную линию) или план API 13 (или обратную линию). Для этих схем циркуляции уплотнения линия соединяется между уплотнением (или сальниковой коробкой) и портом нагнетания или всасывания соответственно.

Изменение направления вращения насоса и направления потока изменит направление потока через план уплотнения, превратив План 11 в План 13 (или наоборот). Для некоторых приложений любой план API может быть приемлемым, и никаких изменений не потребуется. Для других следует использовать соответствующий план оборота пломб; линия должна быть удалена и заменена соответственно.

В некоторых моделях схема циркуляции уплотнения находится внутри насоса и может быть легко изменена. Типичным примером этого является серия 75™, в которой отверстие во всасывающем патрубке обеспечивает свежую жидкость и низкое давление на уплотнении. Для этих насосов отверстие на стороне нагнетания заглушено. При изменении направления вращения необходимо было бы переместить эту заглушку на другую сторону кожуха.

4. Есть ли в насосе внутренние пути смазки?

Некоторые модели и размеры насосов с внутренним зацеплением имеют дополнительные каналы для внутренней смазки втулок или для улучшения потока за ротором. Общей чертой является натяжной штифт, смазываемый под давлением, который имеет отверстие, позволяющее подавать жидкость со стороны нагнетания насоса и выходить под втулкой. Это помогает гарантировать, что втулка и штифт всегда будут смазаны, а срок службы этих деталей продлевается. При реверсивном вращении насоса этот внутренний путь смазки меняется на противоположный. Хотя по-прежнему обеспечивает смазку, его эффективность несколько снижается. Предпочтительно, чтобы отверстие на выпускной стороне было открыто для подачи давления на промежуточный штифт. Часто это можно сделать, попробовав изменить положение заглушки трубы (хотя некоторые модели и размеры оснащены обратными клапанами, которые не требуют модификации для изменения направления).

Другим, хотя и несколько менее распространенным, вариантом внутренней смазки является канавка корпуса. Они используются для продвижения потока позади ротора для жидкостей, которые могут скапливаться или осаждаться в задней части корпуса. Корпуса с двумя канавками можно перемещать в любом направлении. Корпуса с одной канавкой являются направленными и должны быть заменены перед изменением направления вращения основного насоса. В некоторых случаях насос может работать как с канавкой для промывки (сторона нагнетания), так и с канавкой для обратного всасывания (сторона всасывания), но перед внесением такого изменения всегда следует уточнять это у авторизованного дистрибьютора Viking Pump.
