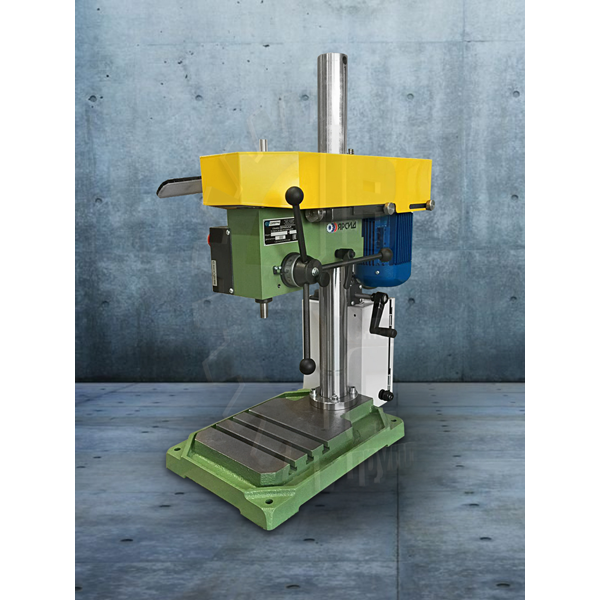

Настольно-сверлильный станок ГС2112 – цена, отзывы, характеристики с фото, инструкция, видео
Настольно-сверлильный станок ГС2112 позволяет выполнять следующие операции:
- сверление
- развертывание
- зенкерование
Станки ГС2112 с успехом могут применяться для работы в домашних мастерских, школах, профучилищах а также на малых предприятиях с небольшими и серийными объемами металлообрабатывающего производства. Простота конструкции станка придает легкость управления, а также надежность и долговечность настольных сверлильных станков. Верхний предел частоты вращения шпинделя станка ГС2112 обеспечивает обработку отверстий небольшого диаметра. Перекинув ремень на шкивах можно получить три других частоты вращения шпинделя.
Характеристика | Значение |
---|---|
Максимальный диаметр сверления, мм. | 12 |
Диапазон нарезаемой резьбы | – |
Конус шпинделя | В18 наружный (ГОСТ 9953-82) |
Ход шпинделя, мм.![]() | 100 |
Диапазон частот вращения шпинделя, об./мин. | 450; 800; 1400; 2500; 4500 |
Количество скоростей вращения шпинделя | 5 |
Диапазон подач шпинделя, мм./об. | ручная |
Величина перемещения сверлильной головки по колонне, мм | 250 |
Расстояние от оси шпинделя до колонны, мм. | 190 |
Наибольшее расстояние от торца шпинделя до плиты, мм. | 100 – 450 |
Количество Т-образных пазов | 2 |
Ширина Т-образного паза | 14Н14 |
Расстояние между осями Т-образных пазов, мм.![]() | 100 |
Размер рабочей поверхности плиты, мм. | 250 х 250 |
Мощность привода главного движения, кВт | 0,55 |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 420 х 780 х 982; (900х595х1130 в упаковке) |
Масса ГС2112 , кг. | 100; (150 брутто) |
Комплект поставки:
- Станок в сборе;
- Руководство по эксплуатации.
Комплектация за дополнительную плату
Тиски станочные чугунные неповоротные 7200-0209-02 (125мм) ( арт. 01998 )
22 042p
Тиски станочные поворотные с ручным приводом 7200-0210-02 (125мм) ( арт. 02004 )
27 341p
Патрон сверлильный быстрозажимной 6150-4029-01
Патрон сверлильный ПС16 B18
Патрон сверлильный Самозажимной бесключевой ПСС-16 В18 (3,0-16мм) (J0516) “CNIC” ( арт. CNIC12116 )
4 980p
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым. Масса брутто: 112 кг.
Габариты в упаковке ДхШхВ, мм: 470x874x1100
Настольно-сверлильный станок ГС2112 с доставкой в г. Москва: подробные условия и стоимость
ГС2112 Станок настольно-сверлильный
НАЗНАЧЕНИЕ: Предназначен для обработки отверстий в мелких деталях. Позволяет выполнять операции сверления, зенкерования,развертывания.
ОСОБЕННОСТИ:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Отсчет глубины обработки производится по круглому лимбу штурвала;
- Конструкция станка не предусматривает подключения светильника с питанием 24В.
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Максимальный диаметр сверления, мм. | 12 |
Диапазон нарезаемой резьбы | – |
Конус шпинделя | В18 наружный (ГОСТ 9953-82) |
Ход шпинделя, мм. | 100 |
Диапазон частот вращения шпинделя, об./мин. | 450; 800; 1400; 2500; 4500 |
Количество скоростей вращения шпинделя | 5 |
Диапазон подач шпинделя, мм./об. | ручная |
Величина перемещения сверлильной головки по колонне, мм | 250 |
Расстояние от оси шпинделя до колонны, мм.![]() | 190 |
Наибольшее расстояние от торца шпинделя до плиты, мм. | 100 – 450 |
Количество Т-образных пазов | 2 |
Ширина Т-образного паза | 14Н14 |
Расстояние между осями Т-образных пазов, мм. | 50 |
Размер рабочей поверхности плиты, мм. | 250х250 |
Мощность привода главного движения, кВт | 0,55 |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 420х780х982; (900х595х1130 в упаковке) |
Масса, кг. | 100; (150 брутто) |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Руководство по эксплуатации.
- Ключ к электрошкафу 2К52-1.89.10.000 – 1шт.
- Лампа М024-40У2 ТУ РБ 00216280.019 – 1шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Патрон сверлильный 6150-4029-01 или Патрон сверлильный ПС16В18;
- Тиски станочные чугунные неповоротные 7200-0209-02 или Тиски станочные чугунные поворотные 7200-0210-02;
Ваше имя:
Внимание: HTML не поддерживается! Используйте обычный текст!
Рейтинг Плохо Хорошо
Наименование параметров | Значение |
Наибольший условный диаметр сверления, мм | 18 |
Диапазон нарезаемой резьбы | М4 – М12 |
Вылет шпинделя (расстояние от оси шпинделя до формующей колонны), мм, не менее | 190 |
Расстояние от нижнего конца шпинделя до рабочей поверхности плиты, мм: | |
самый крупный, не менее | чем 400 |
наименьшие, не более | 100 |
Максимальный ход шпинделя, мм, | 100 |
Наибольший ход буровой головки, мм | 200 |
Размер конуса шпинделя | Азбука Морзе 2 ГОСТ25557 или В18 ГОСТ 9953 |
Размеры рабочей поверхности плиты, мм | |
ширина | 250 |
длина | 250 |
Количество Т-образных пазов | 2 |
Расстояние между пазами | 100 |
Ширина паза, мм | 14 ч24 |
Количество скоростей шпинделя | 6 |
Пределы частоты вращения шпинделя, об/мин | 200, 320, 560, 800, 1200, 2100 |
Габаритные размеры станка (без шкафа и системы охлаждения инструмента), мм, не более: | |
ширина | 460 |
длина | 640 |
высота | 1260 |
Масса станка (без шкафа и системы охлаждения инструмента), кг, не более | 140 |
Характеристики электрооборудования: | |
Род тока питающей сети | переменная трехфазный |
Текущая частота | 50± 1 |
Напряжение, В | |
питающая сеть | 380±38 |
цепи управления | 24 |
цепи освещения | 24 |
цепи сигнализации | 24 |
Характеристики электродвигателей: | |
Главный привод | |
мощность номинальная, кВт | 0,75 |
скорость вращения, мин -1 | 1500 синхронный |
Электрический насос | |
мощность номинальная, кВт | 0,18 * |
скорость вращения, мин -1 | 2800* |
Класс электрооборудования по ГОСТ 12. | 1 |
Размеры шкафа (Д х В х В), мм, не более | 505x405x720 |
Масса шкафа, кг, не более | 38 |
Размеры системы охлаждения (Д х В х В), мм, не более | чем 350x250x365 |
Масса системы охлаждения, кг | 10,5 |
* Для станков с системой охлаждения инструмента |
Настольный сверлильный станок K-21 | Хозан
- МИСУМИ Главная>
- Инструменты и аксессуары> org/ListItem”> Станки>
- Настольный сверлильный станок K-21
Небольшой и легкий настольный сверлильный станок.
[Характеристики]
· Метод переключения ремня 3-ступенчатое переключение скоростей.
· Со стопором регулировки глубины пропила (до 30 мм).
· Использует коллекторный двигатель.
· С параллельным упором, удобным для параллельного сверления.
· С клеммой заземления.
· Шнур питания: 2 м.
[Области применения]
· Идеально подходит для различных типов сверления.
Скорость шпинделя | 2100/4500/6200RPM (система изменения ремня) |
---|---|
СВЕДЕНИЯ | Iron/non Iron 6,0MM2,0484 |
Биение шпинделя | 0,8~6,0 мм φ |
Номинальное напряжение/частота | 100 В перем.![]() |
Power Consumption | 80W |
Rated Time | 15分 |
External Dimensions | 120(W)×350(H)×225(D)mm |
Mass | 4Kg |
Product Type | Drilling Capacity (mm) | Number of load-free rotations (rpm) | Sales Parts | Size (mm) | Weight (g) | Power Consumption (W) | Блок питания | |||
---|---|---|---|---|---|---|---|---|---|---|
4 Days | Desktop Drilling Machine | 6 | 2100~6200 | Disk Drill | 120(W)×350(H)×225(D) | 4000 | 80 | AC100V | ||
4 дня | Другие родственные продукты | – | – | Запасной ремень для стола K -21 | – | – | – | – | 4444444444444444444444444444444444.![]() |
