Станок отрезной по металлу различных типов

Производство металлических заготовок — основная сфера применения отрезных станков по металлу.

Отрезной станок (или разрезной) − это тип станка, основная функция которого следует из названия: разрезать или отрезать металлические заготовки, профили различной формы или листовой металл.

В зависимости от производительности и применения, отрезные станки делятся на классы от 1 до 4.

1 класс – высокопроизводительная резка любых металлов: цветных сплавов, конструкционных и высоколегированных сталей, никелей и титановых сплавов. Могут использоваться для разрезания сплошного проката, поковок большого диаметра, а также труб и тонкостенного профиля. Область применения – основное, а также заготовительное производство, обработка сложных материалов. Станки этого класса могут работать с биметаллическими или твердосплавными пилами.

2 класс имеет более узкую сферу применения: для резки цветных металлов, легированных и нержавеющих сталей, жаропрочных сталей и легкообрабатываемых титановых сплавов, т. е. те материалы, которые можно обрабатывать с помощью биметаллических отрезных пил (с режущей кромкой из быстрорежущей стали).

3 класс – станки, в которых пильная рама расположена консольно либо, в упрощённом варианте, на двух стойках. Используются на небольших производствах.

4 класс – настольные и бытовые отрезные станки.

См. классификацию по типу подачи режущего инструмента и по числу режущих кромок


Модель и производственная марка — основные категории, формирующие стоимость станка. Для принятия взвешенного решения обратите внимание на соотношение цены и производительности станков всего модельного ряда, а также срок гарантии, гарантийное и сервисное обслуживание продавца.

Предлагаем ознакомится с оборудованием для металлообработки, отрезными станками различного типа:


Горизонтальные ленточнопильные станки для резки металла BEHRINGER
Одним из показателей подлинности горизонтального станка торговой марки BEHRINGER является жесткость конструкции, литая чугунная пильная рама, ведь BEHRINGER – единственный в мире производитель, использующий собственный чугун для компонентов ленточной пилы. Жесткость конструкции – гарантия максимальной точности резания и увеличение срока службы вашего горизонтального станка.


Ленточнопильные поворотные станки BEHRINGER для резки металла под углом
Режет стальные балки, трубы, детали конструкций или листы разной толщины, формы и диаметра. Может отрезать отдельные заготовки, пакеты материала или материал фиксированной длины. Все это легко поддается обработке с помощью ленточнопильных станков компании BEHRINGER на вашем производстве.


Большие горизонтальные ленточнопильные станки для резки металла Behringer
Настоящая сила – наши мощные решения для крупных, тяжёлых заготовок. Надёжные, точные и чрезвычайно долговечные. Режут тяжёлые поковки, слябы, профили, отливки или пакет материала. Наш обширный ряд различных вариантов больших ленточных станков удовлетворяет любым требованиям.


Вертикальные ленточнопильные станки BEHRINGER для безупречной продольной резки – фото
Секрет вертикального станка серии LPS в непревзойденном инженерном совершенстве: ленточнопильный станок вертикальной резки Behringer режет сплошные панели и блоки с высокой точностью. Вертикальное расположение пилы гарантирует пиковую производительность и чистый рез по всей длине заготовки.


Консольные ленточнопильные станки BEHRINGER
Станки серии SLB от BEHRNGER: заслуживающий доверия партнёр для мастерских и предприятий. Пригоден для резки труб, профилей и сплошных материалов, выполненных из металла и сопоставимых пластиков. Конкурентоспособная стоимость, точность изготовленных деталей и впечатляющая мощность. Присмотрите для себя!

Рекомендации по выбору отрезной пилы по металлу и работе с ней

Многие из нас знают болгарку как инструмент, к которому чаще всего прибегают домашние мастера для выполнения резки металлических заготовок. Однако у неё есть альтернатива — отрезная пила по металлу, с помощью которой можно гораздо точнее и безопаснее выполнить ту же работу. На протяжении последних десятилетий ее активно применяют на производстве для выполнения точной резки металла. Также этот инструмент можно использовать и в домашних условиях для выполнения разнообразных бытовых задач.

Сфера применения

Отрезная пила по металлу относится к категории электроинструмента, обладающего высокой производительностью.

Основное назначение этого оборудования — выполнение поперечного распила заготовок металлопроката и изделий из различных сплавов и металлов.

Дисковые машины получили наибольшее распространение при создании заготовок из следующих видов материалов:

  • швеллер;
  • профильная труба с круглым и квадратным сечением;
  • двутавр;
  • прут;
  • металлическая полоса;
  • уголок.

Монтажные пилы по металлу активно применяются на предприятиях металлообрабатывающей промышленности. Встретить их можно и на заводах, специализирующихся на выпуске металлических конструкций. В этом оборудовании функцию режущего элемента выполняет дисковая пила.

Машины станочного типа обладают рядом следующих достоинств:

  • Простота эксплуатации.
  • Эргономичное управление.
  • Высокое качество резки.
  • Простая конструкция.

Научиться обращаться со станком может человек даже без специальной подготовки.

В оснащении ленточно-отрезных станков по металлу функцию режущего элемента выполняет длинная зубчатая пила, имеющая вид замкнутой ленты. Этот рабочий узел изготавливают из быстрорежущей стали. Создаваемый с помощью этой машины пропил имеет минимальную ширину, что не только минимизирует расход материала, но и обеспечивает высокую точность реза. Подобное оборудование получило широкое распространение на крупных и серийных производствах.

Ножовочные разновидности отрезных установок выполняют рез при помощи ножовочного полотна, которое фиксируется на пилораме. Это оборудование бывает двух типов: ручное и электромеханическое. Ножовочные установки активно используются на небольших предприятиях, а также в цехах заготовки.

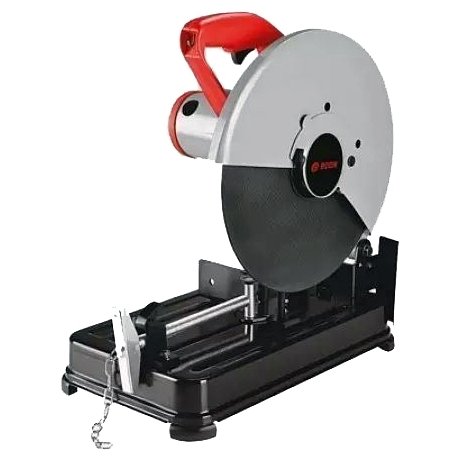

Устройство дисковой пилы по металлу

Для сборки машины необходимо выбрать место для размещения платформы. Эти агрегаты могут поставляться с металлическим или жестким основанием. Составные элементы оборудования имеют съемное размещение.

  • Тиски с упором. Важный элемент, который предназначен для надежной фиксации заготовки во время резки.
  • Рабочий диск. Элемент, на который возложена задача по выполнению резки металлоизделий. Может быть выполнен из быстрорежущей или твёрдосплавной стали. В качестве альтернативы диска может применяться круг из материала с абразивной жесткой поверхностью.
  • Электромотор. Бывает двух типов — с зубчатой и ременной передачей, обеспечивает вращательное движение на режущий узел. Силовые приводы с зубчатой передачей используются в стационарных установках с высоким запасом мощности. Двигатели с ременной передачей устанавливаются на станках небольших размеров, имеющих переносную конструкцию.

Классификация отрезных пил

Дисковые пилы по металлу могут быть классифицированы на 4 класса. К первой группе относят машины универсального назначения. Они позволяют обрабатывать металлоизделия из любых материалов и в больших количествах. Четвёртый класс представлен машинами для бытового использования.

В зависимости от количества режущих кромок дисковые пилы можно разделить на два вида:

  • Одноголовочные. В оснащении таких машин используется один диск, что обуславливает низкий КПД их работы. Предназначены для выполнения только одной операции — к примеру, нарезки заготовки, предназначенной для рамного профиля.
  • Двухголовочные. В конструкции используется два режущих узла, благодаря которым машины могут одновременно выполнять несколько операций с металлическими изделиями. Одна головка используется для жесткого закрепления заготовки, другая же выполняет резку и перемещается в процессе работы.
    Выполнить нарезку рамного профиля можно за одну операцию. Поэтому работа двухголовочных станков может осуществляться в автоматическом режиме. Это позволяет в два раза повысить производительность этого оборудования.

В зависимости от варианта подачи режущего элемента отрезные машины можно разделить на следующие виды:

  • Маятниковые станки для резки металла.
  • Модели с фронтальной подачей диска.
  • Машины с нижней подачей режущего элемента.

Также существуют:

  • Правильно-отрезные;
  • Абразивно-отрезные;
  • Отрезные пилы.

Как выгодно приобрести отрезной станок

Прежде чем остановить выбор на определенной модели отрезного станка, необходимо понять, какими характеристиками он должен обладать. При выборе оптимального размера режущего диска нужно исходить из двух моментов: габаритов заготовок, которые планируется обрабатывать на станке, и материала, из которого они выполнены.

После этого нужно решить вопрос с вариантом размещения машины. Отрезная установка может быть выполнена в двух версиях: в настольной или напольной. Последний вид предназначен для резки массивных и габаритных изделий. Для эксплуатации в условиях больших нагрузок приобретаемый инструмент должен быть оснащен мощным электродвигателем, который позволит оператору выполнять резку очень толстых металлических заготовок.

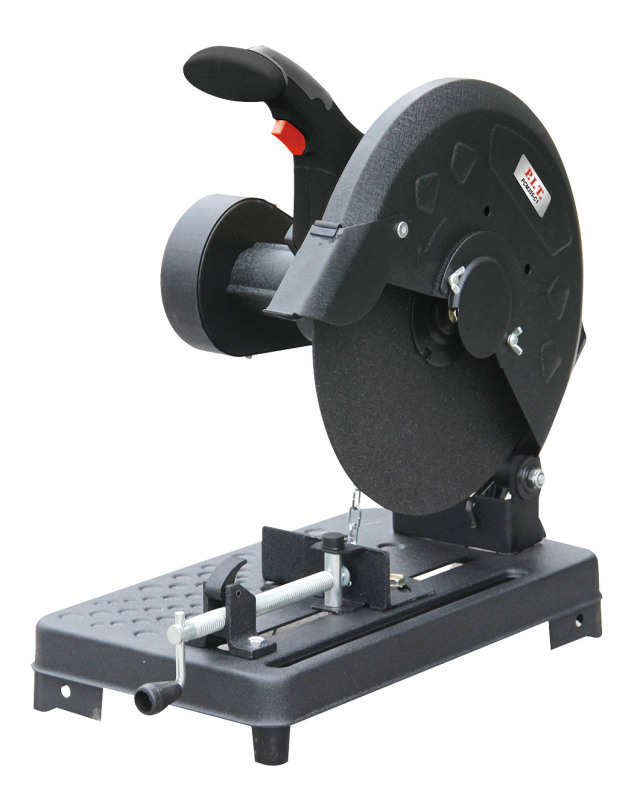

Настольные отрезные станки отличаются мобильностью, поэтому подходят для использования и на строительных объектах. Они позволяют производить ремонт разных металлоконструкций, а также решать и ряд других задач.

Выбор отрезного станка

Особое внимание при выборе машины для нарезки металла следует уделить техническим параметрам, так как от них в значительной степени зависит качество резки, производительность оборудования, срок его службы и пр.

Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики.

Они являются наиболее важными для эффективного выполнения станком своих непосредственных функций, а именно:

  • Размеры и вес машины.
  • Габаритные характеристики режущего элемента.
  • Количество оборотов за минуту времени, а также возможность их изменения.
  • Возможность поворота отрезного блока в необходимое положение по отношению к обрабатываемому изделию.
  • Метод передачи вращательного момента.
  • Показатели мощности электромотора.

В самом конце нужно изучить технические характеристики встроенных тисков. В зависимости от особенностей этого элемента станок может обрабатывать металлические детали разных габаритов.

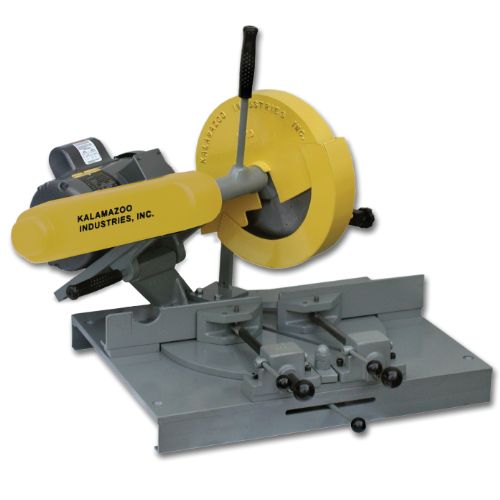

Особенности выбора маятниковых пил

С помощью дискового пильного оборудования можно выполнять нарезку профильных элементов любого варианта исполнения, которые могут быть изготовлены из чугуна, цветного металла или стали.

Рассматриваемое оборудование можно использовать для нарезки следующих видов проката:

  • швеллерный;
  • круглый;
  • двутавровый;
  • прямоугольный;
  • квадратный.

Эти машины можно использовать в мелкосерийном и единичном производстве заготовок.

Отрезные установки для резки металла можно использовать для работ:

  • монтажных;
  • столярных;
  • отделочных;
  • изготовления мебели.

В зависимости от вида используемой заготовки необходимо выбирать соответствующий тип диска и определенным образом настраивать частоту его оборотов.

Учитывая, что рабочий диск вращается с высокой скоростью, а в машине используется силовой привод с большим запасом мощности, износ режущего элемента происходит очень медленно. При таком режиме эксплуатации отрезной станок обеспечивает высокую эффективность резки металла.

Обзор лучших моделей

Наибольший интерес для покупателей среди предлагаемых моделей представляет отрезной станок Makita 2414NB, обладающий портативной конструкцией. С помощью этого оборудования можно выполнять резку заготовок из:

  • ПВХ;
  • керамики;
  • камня;
  • металла.

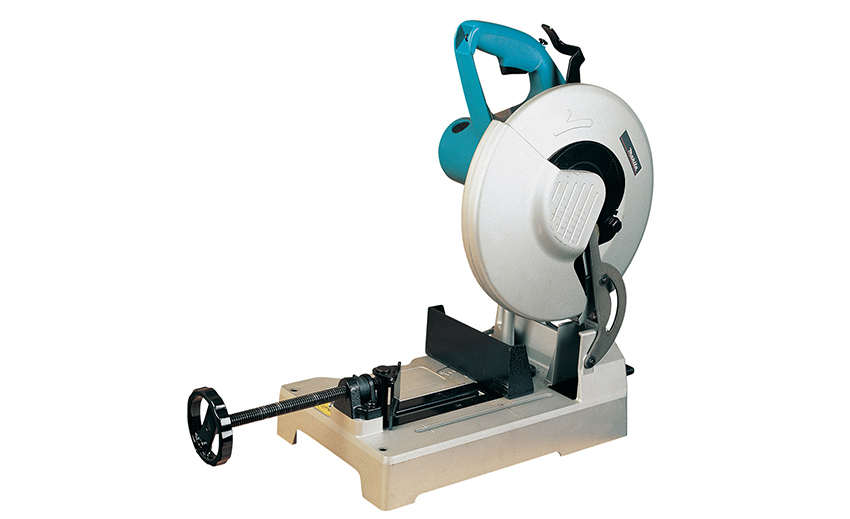

В линейке производителя Makita представлено немало надежной и качественной техники. Однако рассматриваемая модель рассчитана на нагрузки среднего уровня.

Производителем этого инструмента предусмотрена возможность фиксации вала, которая позволяет быстро менять инструмент. Сама установка обладает небольшими размерами и весом, который составляет 16 кг. Усиленную защиту оборудованию обеспечивает двойная изоляция.

Маятниковая пила для резки металла Hitachi CC14SF представляет собой разновидность отрезных станков, предназначенную для профессионалов.

Модель оснащена силовым приводом мощностью 2000 Вт, который в силах обеспечить высокое качество резки и достаточно большую глубину пропила — 11,5 см. Поскольку это оборудование превосходит большинство аналогов по техническим параметрам, его активно используют для выполнения самых разнообразных задач.

Однако качество резки зависит не только от конструкционного исполнения оборудования, но и от используемого диска. Его необходимо подбирать с учетом особенностей заготовок, которые планируется разрезать. При несоответствии этого расходного материала обрабатываемому изделию возможны самые неприятные последствия вплоть до преждевременного выхода из строя оборудования.


Правила работы с оборудованием

Все станки для резки металла имеют общий принцип работы. Поэтому рекомендации по эксплуатации подходят для любого инструмента вне зависимости от его конструктивного исполнения и других особенностей.

Прежде всего необходимо позаботиться о наличии достаточной освещенности в помещении, где планируется использовать отрезную пилу. Там должна быть вытяжная вентиляция, а рабочее место должно располагаться как можно дальше от ГСМ. Размещать отрезной станок необходимо на прочном основании, на котором установка не должна колебаться или покачиваться. Также необходимо в точности выполнять все указания, касающиеся нагрузки на сеть, заземления и прочего, которые приведены в техническом паспорте к станку.

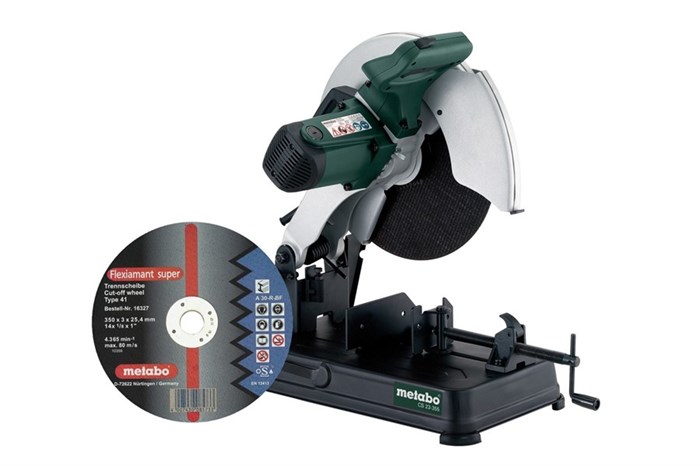

Обеспечить продолжительную работу дисковой пилы по металлу можно, если правильно выбрать рабочий элемент. Диски, с которыми работают отрезные пилы, бывают двух видов:

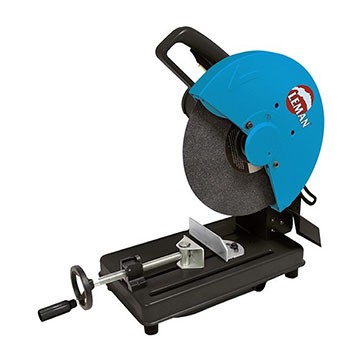

  • Абразивные. Изготавливаются из стекловолоконной сетки, применяются для резки черных металлов.
  • Алмазные. Имеют стальную основу и содержат абразивную массу на основе алмазной крошки, которой покрыта их торцевая часть. Подходят для резки твердых сортов стали.

Для обеспечения надлежащей работы отрезного станка необходимо соблюдать следующие принципы:

  • Перед включением инструмента заготовку нужно максимально жестко закрепить в тисках или на рабочей поверхности.
  • В случае необходимости установить или поменять отрезной диск сперва нужно выключить двигатель и дождаться полной остановки машины. Таким же образом нужно поступать и в тех случаях, когда нужно изменить скорость у станка с ременной передачей.
  • Купленный для работы диск должен соответствовать размеру модели отрезной пилы.
  • Во время работы необходимо плавно давить на заготовку, не прибегая к увеличению усилия.
  • Когда заготовка будет разрезана, режущий элемент необходимо перевести в нижнее положение, а после полной остановки диска его поднимают.

Отрезные пилы для резки металла представляют собой оборудование, предназначенное для выполнения узкоспециализированных задач. Его выбор должен делаться с учетом стоящих задач и свойств заготовок, для резки которых подбирается это оборудование.

Многие модели оснащены достаточно мощным электромотором и сверхпрочными режущими элементами, которые прекрасно справляются со своими основными функциями. Это оборудование отлично подходит для резки заготовок, выполненных из самых разных материалов. Им под силу справиться не только с металлом, но и камнем, керамикой и ПВХ. Но, несмотря на универсальность этих машин, во время их использования необходимо соблюдать правила эксплуатации. Это позволит не только быстро выполнять рабочие операции, но и продлить срок службы пилы.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

Станок для лазерной резки металлических труб и пластин со сменным столом

Сменный стол Станок для лазерной резки металлических труб и пластин Видео

Видео представляет собой функциональную демонстрацию станка и включает три сегмента. Первый — это демонстрация резки квадратной трубы из нержавеющей стали. На втором показано использование обменного стола для резки листов из нержавеющей стали. Последним нарезается оцинкованная конусная труба. Для справки, этот вид конусной трубки часто используется в качестве фонарного столба. Таким образом, этот волоконный лазерный резак также можно использовать для изготовления дорожных фонарей.

Сменный станок для лазерной оптоволоконной резки Применение

Область применения станка для резки металла с двойным столом

Идеально подходит для изготовления металлических вывесок, металлических экранов, металлоконструкций на заказ, ворот, изготовления листового металла, уличных фонарей производство и многое другое.

Материалы для волоконной лазерной резки

Подходит для металлических труб (квадратных и круглых) и листов, включая сталь, нержавеющую сталь, алюминий, латунь, мягкую сталь, титан, оцинкованные материалы.

Спецификация станка для лазерной резки металлических труб и листов со сменным столом

• Основание станка сварено из стальных листов. По сравнению с конструкцией, сваренной из труб квадратного сечения, она имеет сильные стороны большого собственного веса и мускульной механической жесткости.

• Станок оснащен вращающимся резаком для металлических труб, который приводится в действие тремя комплектами серводвигателей Yaskawa. Ход составляет 6 метров, а максимальный диаметр зажима составляет 220 мм.

• Трубы удерживаются на роторе с помощью передней и задней бабки с пневматическим приводом.

• Опция обменного стола оптимизирует процесс загрузки металлических пластин. Это сводит к минимуму время простоя, вызванное загрузкой, тем самым значительно повышая производительность станка для лазерной резки волокна.

• В конфигурации по умолчанию он поставляется с волоконным лазерным генератором Raycus мощностью 1000 Вт (модель RFL-C1000).

• Специализированная система резки волоконным лазером Cypcut с ручным генератором импульсов (ручным блоком управления) для обработки труб и пластин. Он основан на ОС Windows. Обе системы Windows и Cypcut на английском языке.

• Станок для волоконной лазерной резки с двойным столом поставляется с режущей головкой Raytools для волоконного лазера модели.BT240S.

• Оснащенный чиллер для источника волоконного лазера марки S&A (лучший в Китае) модель 1000Вт.CWFL-1000.

• В компонентах трансмиссии используются оригинальные шлифовальные рейки T-Win и оригинальные линейные направляющие HIWIN/PMI; точный и прочный.

Краткие сведения о станке для лазерной резки с двойным столом

• Основание для сварной машины сварной машины

• Размер резания листа 1500x3000mm

• Вращается с диаметром 220 мм и 6000 мм. 1000

• Модель лазерной головки Raytools. BT240S

• Сменный стол

• Оригинальные линейные направляющие HIWIN/PMI

• Оригинальная шлифовальная рейка и шестерня T-Win

• Автоматический лубрикатор для компонентов трансмиссии

Мы обеспечиваем непревзойденную послепродажную поддержку комбинированных станков для лазерной резки труб и пластин EagleTec

• Мы проведем вас через все с самого начала до тех пор, пока вы не запустите свой станок для резки волоконным лазером. производство.

• Полный комплект руководств пользователя от аппаратного до программного обеспечения будет предоставлен вам вместе с оборудованием. Это ясно и хорошо написано на английском языке, а не общее, бессмысленное руководство для многих моделей. Новички могут освоить операцию, следуя нашим инструкциям.

• Если у вас остались какие-либо вопросы, мы можем проконсультировать вас в режиме онлайн с помощью чата, видеоуроков, текстовых руководств и т. д. Модель оборудования ET-FL3015ER PRO Тип машины Фоторийные лазерные резаки Производный размер 15.000.m. Производный размер 15.000mmmms3111111111111111111111121.0118 Ружая кровать Пило-лезвие ТАБЛИЦА Да Область трубки 220mm D x 6000mm L... на складе Тип лазера Волоконный лазер, бренд Raycus (лучший в Китае) Лазерный генератор Raycus 1000 Вт (RFL-C1000) – доступны другие варианты Output Power Tunability 10 ~ 100 (%) Core Fiber 25 um Laser Beam Quality 1. 3 (M2) Laser Wavelength 1080nm Output Нестабильность питания < 3% Частота резки 50 ~ 50K (Гц) Режим охлаждения Водяное охлаждение 911610117 S&A CWFL-1000 Fiber Laser Head Raytools model BT240S Control System Cypcut fiber laser system Motor & Driver Yaskawa AC servo (Dual drive on Y) Линейная направляющая Оригинальные линейные направляющие HIWIN/PMI из Тайваня (срок службы от 8 до 10 лет) Допуск на резку 0,3 мм Система смазки Automatic central lubrication Red Guide Laser Power 0.5 ~ 1 (mW) Transmission Grinding rack and pinion (brand T-Win) Programming Software CypTube Газ для резки Сжатый воздух, кислород, азот Скорость резки 30 000 мм/мин Точность позиционирования 0,05 мм Толщина резания 0 до 10 мм (мягкая сталь). Поддержка. ai NA < 0.06 Fume Extractor 2.2KW Power Consumption 5KW Consumables Cutting nozzle Operation Temperature 10 ~ 40 (℃)  Humidity < 70%  Storage Temperature -10 ~ 60 (℃) Working Voltage AC220V/50 ~ 60 Гц Размер пакета 40HQ x 1 + 20GP x 1 Вес 8000KGS

.0006
В: Какой толщины может резать этот сменный стол для волоконной лазерной резки?

A: Это зависит от мощности источника волоконного лазера. Вот рекомендации для источника мощностью 1000 Вт: он может прорезать углеродистую сталь толщиной 10 мм, нержавеющую сталь толщиной 5 мм, алюминий толщиной 3 мм и медный лист.

В: Металлические трубы каких форм и размеров могут работать с этой машиной?

A: Поскольку станок для лазерной резки со сменным столом оснащен настоящей 4-осевой системой одновременной лазерной резки, он может хорошо работать с круглыми, квадратными и прямоугольными трубами.

Приходите в размер; максимальная площадь резки 220×6000мм.

В: Какая гарантия распространяется на продаваемый здесь волоконный лазерный резак?

A: На машину распространяется 3-летняя (36 месяцев) гарантия с даты отправки, за исключением источника волоконного лазера. Мощность лазера поставляется с 2-летней гарантией. В течение гарантийного срока вы получите бесплатную замену любых сломанных компонентов, включая генератор волоконного лазера.

Если вам нравится станок для лазерной резки металлических труб и листов со сменным столом для продажи здесь, пожалуйста, запросите цену сейчас.
