Датчики натяжения :: СервоКИП-Контроль натяжения и положения

   Основным элементом системы контроля и регулирования натяжения является тензометрический датчик силы. Применение современных технологий на всех этапах производства датчиков, позволяет получить точность измерений 0,3-0,5% от номинального значения. Датчики FMS могут применяться в условиях вакуума, воздействия воды, агрессивных сред. Температурный диапазон работы датчиков от -40оС до 160оС. Встроенные механические ограничители (в датчиках всех типов) обеспечивают защиту от перегрузок до 20-ти кратного значения, относительно номинала. Конструкция, технологии производства, используемые материалы гарантируют надежность работы, точный результат в течение всего срока службы оборудования.

   Тензодатчики применяются для контроля натяжения бумаги, нитей, ткани, пленки, провода и кабеля, листового металла, алюминия, стали.

   Унифицированные размеры позволяют с небольшими трудозатратами смонтировать датчики в любую существующую технологическую линию, вне зависимости от марки оборудования.

   Большинство моделей датчиков компании FMS могут выпускаться для применения в условиях вакуума (опция)


Принцип работы датчика натяжения тензометрического типа. (нажмите на картинку чтобы увеличить)

Натяжение рулонного материала (сила FB) вызывает изгиб тензобалки- чувствительного элемента датчика. Вектор изгиба (FM) равен биссектрисе угла материала проходящего по измерительному валику. Значение этой силы равно натяжению полотна. Измеренное значение натяжения поступает на контроллер натяжения FMS (другого производителя), который регулирует привод, тормоз или муфту сцепления. Таким образом обеспечивается постоянное натяжение материала в течение всего производственного процесса.

   Угол по которому материал проходит по датчику может быть любым. Направление вектора FM, точка Red Point, отмечена на каждом датчике во время его производства.

   Комплекты монтажных частей поставляемые с датчиками и небольшие габариты позволяют встроить их практически в любое оборудование.

   Мы оказываем помощь в подборе и расчете датчика натяжения. Услуга бесплатна. Для получения расчета датчика заполните прилагаемый к описанию датчика опросный лист.


 Серии датчиков натяжения

   Серия A203: датчики натяжения

   Датчик серии A203 спроектирован для работы в машинах с подвижными валами, где необходима частая смена ролика в непрерывных процессах обработки материала.

Датчик имеет высококачественный алюминиевый корпус, посадочное гнездо диаметром 40 мм. под подшипник типа 1203 или 2203.

 Особенности:  Преимущества:
Лёгкая установка при помощи крепёжного винта Устанавливается в машинах с ограниченными условиями монтажа
Класс точности 0.
5%
Высокая точность при низкой нагрузке
Номинал измерения 50, 125, 250, 500 и 1000 N Унифицированность применения
Высококачественный алюминиевый корпус датчика Прочный, износоустойчивый (защита от перегрузки 1x Fn).

Модельный ряд серии A203:

  • A203.50.17, A203.125.17, A203.250.17, A203.500.17, A203.1000.17

Документация на датчики серии A203

Опросный лист на датчики


Серия C203: датчики натяжения

   Одна из наиболее распространенных серий датчиков натяжения. В корпусе датчика используются сдвоенные тензорезисторы. Это позволяет добиться повышенной точности, надежности и экономической эффективности.

   Корпус датчика имеет посадочное гнездо 40 мм. под  подшипник 1203 или 2203.

 Особенности:
 Преимущества:
10-ти кратная защита от перегрузки Не требуется повторная калибровка
Класс точности 0,5% Высокая точность
Пределы измерения 50, 125, 250, 500, 1000 N Унифицированные габариты
Корпус из нержавеющей стали Коррозиестойкие



Модельный ряд серии C203:

  • C 203. 50.17, C 203.125.17, C 203.250.17, C 203.500.17, C 203.1000.17

Документация на датчики серии C203

Опросный лист на датчики


Серия CA203: датчики натяжения

   Серия CA203 предназначена для работы с неподвижными валами. Использование сдвоенных тензорезисторов в одном корпусе позволяют добиться повышенной точности, надежности и экономической эффективности.

   Переходная муфта для крепления вала имеет размер 25 или 30 мм.

 Особенности:  Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Класс точности 0,5% Высокая точность
Пределы измерения 50, 125, 250, 500, 1000, 1500 N Унифицированные габариты
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии CA203:

  • CA 203. 50, CA 203.125, CA 203.250, CA 203.500, CA 203.1000, CA 203.1500

Документация на датчики серии СA203

Опросный лист на датчики


Серия CR: Роликовые датчики для контроля и измерения натяжения



   Роликовые датчики натяжения серии CR208, CR210 и CR212 идеальны для измерения напряжения каната, нитей, кабеля, провода и узких ленточных материалов.



Особенности: Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения 50, 125, 250, 500, 1000, 1500 N Унифицированные габариты
Корпус изготовлен из нержавеющей стали Коррозиестойкий
Не обслуживаемые подшипники Нет необходимости в смазке





Модельный ряд серии CR:

  • CR 208. 50,CR 208.125, CR 208.250,CR 208.500,CR 208.1000,CR 208.1500
  • CR 210.50,CR 210.125, CR 210.250,CR 210.500,CR 210.1000,CR 210.1500
  • CR 212.50,CR 212.125, CR 212.250,CR 212.500,CR 212.1000,CR 212.1500

Документация на датчики серии CR

Опросный лист на датчики


Серия CZ205: датчики натяжения

  Датчики натяжения серии CZ205 предназначены для непрерывного измерения силы натяжения продукции. Конструкция датчика разработана на базе хорошо зарекомендовавших датчиков серий C203 и CA203. Если на вал установить шкив датчик можно использовать для контроля узких ленточных материалов, кабеля, провода.

Особенности: Преимущества:
10-ти кратная защита от перегрузки Широкий диапазон измерений при высокой точности
Класс точности 0,5% Унифицированные габариты
Пределы измерения 50, 125, 250, 500, 1000, 1500 N
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии CZ205:

  • CZ 205. 50,CZ 205.125,CZ 205.250,CZ 205.500,CZ 205.1000,CZ 205.1500

Документация на датчики серии CZ205

Опросный лист на датчики


Серия DMGZ: Датчики для контроля и измерения натяжения

Датчики натяжения серии DMGZ используются для измерения натяжения материалов работающих под большими нагрузками. Датчики измеряют натяжение относительно осевой линии корпуса. Основное назначение датчика это измерение значения сжатия или растяжения.

Особенности: Преимущества:
Компактные габариты, 10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 0,3 до 50 kN Идеально подходят для средних значений параметров натяжения
Корпус изготовлен из нержавеющей стали Коррозиестойкий, высокопрочный





Модельный ряд серии DMGZ:

  • DMGZ 323A. RF,DMGZ 325A.RF,DMGZ 331A.RF,DMGZ 3325A.RF
  • DMGZ 335A.RF,DMGZ 341A.RF,DMGZ 342A.RF,DMGZ 345A.RF

Документация на датчики серии DMGZ

Опросный лист на датчики


Серия F202: датчики натяжения

   Датчики натяжения серии F202 предназначены для работы с подвижными роликовыми валами в условиях ограниченного пространства. Их тонкий корпус обеспечивает возможность точного измерения натяжения полотна на машинах, где аналогичные датчики с большими габаритами просто нельзя смонтировать. Монтаж датчика на раме машины осуществляется при помощи трех болтов.

   Корпус датчика имеет посадочное гнездо 35 мм. под  подшипник 1202 или 2202.

Особенности: Преимущества:
Тонкий корпус Легко монтируется в условиях с ограниченного пространства
Класс точности 0,3% Высокая точность при малых нагрузках
Пределы измерения 50, 125, 250, 500 N Унифицированные габариты
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии F202:

  • F 202. 50,F 202.125,F 202.250,F 202.500

Документация на датчики серии F202

Опросный лист на датчики


Серия FA202: датчики натяжения

   Датчики натяжения серии FA202 предназначены для работы с неподвижными роликовыми валами в условиях ограниченного пространства. Их тонкий корпус обеспечивает возможность точного измерения натяжения полотна на машинах, где аналогичные датчики с большими габаритами просто нельзя смонтировать. Датчик легко монтируется на раме при помощи трех болтов.

   Переходная муфта для крепления неподвижного вала имеет диаметр 20 или 25 мм.

Особенности: Преимущества:
Тонкий корпус Легко монтируется в условиях с ограниченного пространства
Класс точности 0,3% Высокая точность при малых нагрузках
Пределы измерения 50, 125, 250, 500 N Унифицированные габариты
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии FA202:

  • FA 202. 125,FA 202.125,FA 202.250,FA 202.500

Документация на датчики серии FA202

Опросный лист на датчики


Серия IMGZ: Подвижные валы для контроля и измерения натяжения

   Измерительные датчики, встроенные в вал серии IMGZ измеряют силы, которые воздействуют на ролик с большой точностью и позволяют эффективно поддерживать необходимое натяжение продукции.

Особенности: Преимущества:
Датчик полностью интегрирован в ролик, для подключения доступен соединительный разъем Простой монтаж и подключение
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 200 до 12000 N Унифицированные габариты подходят для широкого спектра оборудования
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии IMGZ:

  • IMGZ 035. 200,IMGZ 035.400,IMGZ 035.750,IMGZ 035.1500,IMGZ 035.3000
  • IMGZ 070.750,IMGZ 070.1500,IMGZ 070.3000,IMGZ 070.6000,IMGZ 070.12000

Документация на датчики серии IMGZ

Опросный лист на датчики


   Серия JG205: Цапфа (балка) измерения натяжения

   Датчики серии JG 205 балочного типа идеально подходят для использования в экстримально жёстких условиях работы. Датчики разработаны для применения в условиях где происходит воздействие сильнодействующими химическими веществами, высокой температурой и высоким уровнем влажности воздуха. Благодаря своему компактному и износоустойчивому корпусу датчики наиболее оптимальны для использования в текстильной промышленности.

Особенности: Преимущества:
Степень защиты IP68 Специально разработан для использования в особо экстримальных условиях работы.
 Десятикратная защита от перегрузки Не требуется перекалибровка.
 Компактный и прочный дизайн Не требует большого пространства для установки/ малогабаритный
 Модельный ряд в диапазоне от 125 - 1500 N Унифицированность применения
 Корпус из нержавеющей стали Коррозиестойкий, износоустойчивый



Модельный ряд серии JG 205:

  • JG 205.125,JG 205.250,JG 205.500,JG 205.1000,JG 205.1500

Документация на датчики серии JG 205

Опросный лист на датчики


Серия LMGZ: датчики натяжения с встроенным подшипником

   Датчики натяжения серии LMGZ отличаются большой точностью, надежностью и долговечностью среди используемых в промышленности. Изготовленный из нержавеющей стали корпус датчика позволяет выдерживать 20-ти кратные перегрузки, при этом выдавать показания с точностью 0,3% от номинального показателя.

Особенности: Преимущества:
 20-ти кратная защита от перегрузки Не требуется калибровка
 Класс точности 0,3% Высокая точность
 Номинал измерения от 33 до 25000 N Унифицированные габариты
 Корпус из нержавеющей стали Коррозиестойкие



Модельный ряд серии LMGZ:

  • LMGZ 200,LMGZ 201,LMGZ 203,LMGZ 205
  • LMGZ 307,LMGZ 310,LMGZ 313

Документация на датчики серии LMGZ

Опросный лист на датчики


Серия LMGZ. D: двухдиапазонные датчики натяжения с встроенным подшипником

Датчики натяжения серии LMGZ.D предназначены для работы с подвижными роликовыми валами. Отличительной особенностью данной серии является использование двух независимых тензометрических датчиков. Датчики установлены таким образом, что вектор изменения натяжения направлен параллельно измеряемой поверхности, в отличии от традиционных схем работающих на изгиб. За счет этого достигается широкий диапазон, и высокая точность на всем диапазоне измерений.

Особенности:  Преимущества:
10-ти кратная защита от перегрузки Широкий диапазон измерений при высокой точности
Класс точности 0,3% Не требуется калибровка
Пределы измерения 33-6000 N Унифицированные габариты
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии LMGZ. D:

  • LMGZ 202.D.RF.h25,LMGZ 305.D.RF.h25,LMGZ 317.D.RF.h25

Документация на датчики серии LMGZ.D

Опросный лист на датчики


Серия PMGZ: Блок датчиков натяжения

   Датчики натяжения серии PMGZ применяются у тяжелых условиях окружающей среды, могут контактировать без повреждения с различными кислотами, в условиях высокой влажности и высоких температур. Имеют защиту от влаги и пыли по степени IP68. Идеально подходят для использования в отрасли по производству бумаги.

Особенности: Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 2 до 100 kN Унифицированные габариты подходят для широкого спектра оборудования
Корпус из нержавеющей стали Коррозиестойкий
Температура окружающей среды до 120°C Возможность эксплуатации при высокой температуре



Модельный ряд серии PMGZ:

  • PMGZ 100,PMGZ 200,PMGZ 300,PMGZ 400. 350,PMGZ 400.390,PMGZ 500

Документация на датчики серии PMGZ

Опросный лист на датчики


Серия RMGZ100: Роликовые датчики для контроля и измерения натяжения

   Роликовые датчики натяжения серии RMGZ100B- модернизация датчиков серии RMGZ100A. Датчики применяются для измерения натяжения каната, нитей, кабеля, провода и узких рулонных материалов. Датчик оснащен не обслуживаемым подшипником. Шкив в комплект поставки не входит, опционально серия RMGZ100B комплектуется шкивом.

   Роликовые датчики серии RMGZ100B оснащены устройством, исключающим влияние центробежной силы на результаты измерения.



Особенности: Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 0 до 300 N Унифицированные габариты подходят для широкого спектра оборудования
Не обслуживаемые подшипники Нет необходимости в смазке



Модельный ряд серии RMGZ100:

  • RMGZ 106C,RMGZ 111C,RMGZ 112C,RMGZ 115C,RMGZ 121C,RMGZ 123C

Документация на датчики серии RMGZ100

Опросный лист на датчики


Серия RMGZ200: Роликовые датчики для контроля и измерения натяжения

   Роликовый датчик измерения силы серии RMGZ200A используется для измерения натяжения при производстве, обработке кабеля и проволоки в таких станках, как планетарные станки, трубчатые прядевьющие станки, крутильные машины сигарного типа, машины для вязки пучков. Датчик оснащен не обслуживаемым подшипником.

   Роликовые датчики серии RMGZ200A оснащены устройством, исключающим влияние центробежной силы на результаты измерения.



Особенности: Преимущества:
Спроектирован для вращающихся устройств Высокая производительность при высокой частоте вращения и слабом натяжении материала
Точное позиционирование датчика измерения силы Центробежная сила не влияет на измерение
Номинал измерений от 6 - 300 N Унифицированность применения
Подшипники не требуют постоянного технического обслуживания Не требует периодического смазывания



Модельный ряд серии RMGZ200:

  • RMGZ 206,RMGZ 211,RMGZ 212,RMGZ 215,RMGZ 221,RMGZ 223

Документация на датчики серии RMGZ200

Опросный лист на датчики


Серия RMGZ300: Роликовые датчики для контроля и измерения натяжения

   Роликовые датчики натяжения серии RMGZ300 используются для измерения натяжения каната, нитей, кабеля, провода и тонких рулонных материалов. Датчик оснащен не обслуживаемым подшипником.

   Серия RMGZ300 разработана специально для работы в условиях высокой скорости прохождения обрабатываемого материала. Датчик оснащен устройством, исключающим влияние центробежной силы на результаты измерения.



Особенности: Преимущества:
Разработан для использовании в условиях высоких оборотов Устойчивость к центробежным нагрузкам
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 50 до 1000 N Унифицированные габариты подходят для широкого спектра оборудования
Не обслуживаемые подшипники Нет необходимости в смазке



Модельный ряд серии RMGZ300:

  • RMGZ 315,RMGZ 321,RMGZ 322,RMGZ 325,RMGZ 331

Документация на датчики серии RMGZ300

Опросный лист на датчики


Серия RMGZ400C: Роликовые датчики для контроля и измерения натяжения

   Роликовые датчики натяжения серии RMGZ400C используются для измерения напряжения каната, нитей, кабеля, провода и узких ленточных материалов. Датчик имеет встроенный не обслуживаемый подшипник.

   Роликовые датчики серии RMGZ400C оснащены устройством, исключающим влияние центробежной силы на результаты измерения.



Особенности: Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 60 до 1000 N Идеально подходят для средних значений параметров натяжения
Корпус изготовлен из нержавеющей стали Коррозиестойкий
Не обслуживаемые подшипники Нет необходимости в смазке



Модельный ряд серии RMGZ400C:

  • RMGZ 416C,RMGZ 421C,RMGZ 422C,RMGZ 425C

Документация на датчики серии RMGZ400C

Опросный лист на датчики


Серия RMGZ800: Роликовые датчики для контроля и измерения натяжения

   Роликовые датчики натяжения серии RMGZ800 используются для измерения напряжения каната, нитей, кабеля, провода и узких ленточных материалов- рассчитаны на большие нагрузки и отличаются высокой точностью. Датчик оснащен встроенным не обслуживаемым подшипником.

   Роликовые датчики серии RMGZ800 оснащены устройством, исключающим влияние центробежной силы на результаты измерения.



Особенности: Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 100 до 8000 N Унифицированные габариты подходят для широкого спектра оборудования
Не обслуживаемые подшипники Нет необходимости в смазке



Модельный ряд серии RMGZ800:

  • RMGZ 834,RMG Z836,RMGZ 838,RMGZ 821
  • RMGZ 822,RMGZ 825,RMGZ 831,RMGZ 832

Документация на датчики серии RMGZ800

Опросный лист на датчики


Серия RMGZ900: Подвижные валы для контроля и измерения натяжения

  В валах серии RMGZ900 используется консольная схема крепления корпуса к раме машины. Благодаря этому для установки датчиков серии RMGZ900 требуется меньше свободного пространства в машинах для непрерывного контроля обрабатываемого материала.

Особенности: Преимущества:
Ролики длиной до 900 мм. Широкий диапазон промежуточных размеров
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 50 до 1000 N Унифицированные габариты подходят для широкого спектра оборудования
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии RMGZ900:

  • RMGZ 915,RMGZ 921,RMGZ 922,RMGZ 925,RMGZ 928,RMGZ 931


Модельный ряд монтажных фланцев серии RMGZ900:

  • RMGZ 900. 581699,RMGZ 900.582185,RMGZ 900.582185

Документация на подвижные валы серии RMGZ900

Опросный лист на датчики


Серия RMGZ900mini: Подвижные валы для контроля и измерения натяжения

   В валах серии RMGZ900mini используется консольная схема крепления корпуса к раме машины. Благодаря этому для установки датчиков серии RMGZ900mini требуется меньше свободного пространства в машинах для непрерывного контроля обрабатываемого материала.

Особенности: Преимущества:
Ролики длиной до 200 мм. Широкий диапазон промежуточных размеров
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 20 до 200 N Унифицированные габариты подходят для широкого спектра оборудования
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии RMGZ900mini:

  • RMGZ 912. 100.40.E,RMGZ 915.100.40.E,RMGZ 921.100.40.E,RMGZ 922.100.40.E
  • RMGZ 925.100.40.E, RMGZ 915.150.40.E,RMGZ 921.150.40.E,RMGZ 922.150.40.E,
  • RMGZ 915.200.40.E, RMGZ 921.200.40.E,RMGZ 922.200.40.E

Документация на датчики серии RMGZ900mini

Опросный лист на датчики


Серия SMGZ: Блок датчиков натяжения

   Датчики натяжения серии SMGZ применяются у тяжелых условиях окружающей среды, могут контактировать без повреждения с различными углеводородами, маслом, надежно работать в условиях высоких температур. Идеально подходят для использования при производстве листового металла. Датчик имеет степень защиты от пыли и влаги IP 67.

Особенности: Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 2 до 100 kN Унифицированные габариты подходят для широкого спектра оборудования
Корпус из нержавеющей стали Коррозиестойкий
Класс защиты от пыли и влаги IP 67 Высокий уровень эксплуатационной безопасности



Модельный ряд серии SMGZ:

  • SMGZ 100,SMGZ 200,SMGZ 300;
  • SMGZ 400. 350,SMGZ 400.390,SMGZ 500

Документация на датчики серии SMGZ

Опросный лист на датчики


Серия UMGZ: Блок датчиков натяжения

   Датчики натяжения серии UMGZ предназначены для измерения силы натяжения продукции. Рассчитаны на работу при больших нагрузках. Корпус датчика изготовлен из нержавеющей стали. Степень защиты от влаги и пыли IP42.

Особенности: Преимущества:
10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 0,5 до 100 kN Унифицированные габариты подходят для широкого спектра оборудования
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии UMGZ:

  • UMGZ 060,UMGZ 080,UMGZ100,UMGZ200
  • UMGZ300,UMGZ400.350,UMGZ400.390,UMGZ500

Документация на датчики серии UMGZ

Опросный лист на датчики


Серия UMGZ.P: Блок датчиков натяжения.

   Датчики натяжения серии UMGZ.P предназначены для измерения силы натяжения продукции. Серия UMGZ.P это высококачественный аналог ранее выпускавшейся серии Philips 9951/52. Серия UMGZ.P полностью соответствует по габаритным размерам и крепежным отверстиям блоками датчиков Philips. Серия датчиков UMGZ.P обладает всеми характерными чертами продукции FMS, такими как точность, простота, качество и запас прочности.



Особенности: Преимущества:
Полная взаимозаменяемость с блоками датчиков Philips PR 9951/52 Полное соответствие по габаритным размерам
10-ти кратная защита от перегрузки Не требуется калибровка
Класс точности 0,3% Точность неизменна на всем диапазоне работы
Предел измерения от 1,0 до 10 kN Универсальное применение
Корпус из нержавеющей стали Коррозиестойкий



Модельный ряд серии UMGZ.P:

  • UMGZ.P 200.1k,UMGZ.P 200.2k,UMGZ.P 200.5k,UMGZ.P 200.10k

Документация на датчики серии UMGZ.P

Опросный лист на датчики

Серия ZMGZ: Датчики для контроля и измерения натяжения

   Датчики натяжения серии ZMGZ используются для измерения натяжения во время непрерывного процесса обработки материала. Датчики серии ZMGZ могут работать как с валами, так и со шкивом для контроля натяжения узких полос, кабеля или провода.



Особенности: Преимущества:
Компактные габариты, 10-ти кратная защита от перегрузки Не требуется калибровка
Предел измерения от 10 до 3000 N Идеально подходят для средних значений параметров натяжения
Корпус изготовлен из нержавеющей стали Коррозиестойкий, высокопрочный



Модельный ряд серии ZMGZ:

  • ZMGZ 205.100,ZMGZ 205.200,ZMGZ 205.375,ZMGZ 205.750
  • ZMGZ 205.1500,ZMGZ 207.100,ZMGZ 207.200,ZMGZ 207.375
  • ZMGZ 207.750,ZMGZ 207.1500,ZMGZ 207.3000

Документация на датчики серии ZMGZ

Опросный лист на датчики


13.06.2021

Фланцевые силоизмерительные датчики натяжения | MegaSensor.com

Радиальные датчики серий BZA, BZN, BZE и XYR предназначены для измерения усилий, возникающих при изготовлении и обработке материалов, имеющих форму ленты. Измерительный подшипник BZL-A служит для измерения горизонтальных либо вертикальных усилий, возникающих в подшипниках валков при прохождении ленты. Каждый датчик (месдоза) состоит из: гнезда (узла крепления) подшипника; тензочувствительного элемента, воспринимающего действующее на подшипник усилие; корпуса в виде фланца. С целью достижения высокой точности и температурной компенсации, тензодатчик включен в мостовую измерительную схему. Дальнейшая обработка сигнала и питание мостовой схемы осуществляется измерительным усилителем из широкого спектра таких приборов, выпускаемых фирмой Haehne. Стойки LBZR используются для крепления датчиков.

Датчики серии BZA

Датчики серии BZA изготовлены из специального алюминия в соответствии с запатентованным решением. В зависимости от требуемой точности измерения и распределения нагрузки, рабочий вал может быть оснащен одним датчиком на одном конце или двумя — с обеих сторон.

  • Номинальное усилие от 100 до 5000 Н
  • Эффективное соотношение цены и производительности
  • Легкая конструкция из специального авиационного алюминия
  • Допустима десятикратная перегрузка

Комплект поставки

В зависимости от диапазона измерения, месдоза изготавливается четырех типоразмеров в соответствии с одноименной таблицей. В комплект поставки входит датчик с встроенным кабельным штекером и кабельная розетка с пятиметровым кабелем. По специальному запросу розетка может быть поставлена во вращаемом исполнении. Дополнительно могут быть поставлены сальник(IP50), шарнирный или сферический подшипник с кронштейном. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*

Диапазон измерения [Н]
Типоразмер 1100; 160; 250; 400; 630; 1000
Типоразмер 2160; 250; 400; 630; 1000; 1600
Типоразмер 3500; 1000; 2000; 3000
Типоразмер 41000; 2000; 5000
Максимальное рабочее усилие [%]160
Максимальное предельное усилие [%]
Типоразмеры 1,21000
Типоразмеры 3,4700
Максимальное осевое усилие [%]50
Максимальное поперечное усилие [%]100
Номинальное значение выходного сигнала [мВ/В]
Типоразмеры 1,21,5
Типоразмеры 3,41,0
Класс точности [%]0,5
Номинальный диапазон температур** [°C]+10 … + 60
Температура окружающей среды** [°C]-10 … + 75
Номинальное сопротивление измерительного моста [Ом]1000
Напряжение питания постоянного тока [В]10
Класс защитыIP 50
Тип подключаемого кабеля
СтандартPVC, серый, 4 x 0,34 мм²
Для взрывоопасной зоны (опция F)PUR, синий, 2 x 2 x 0,34 мм²
* — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.
** — При незакрепленном кабеле граничные значения температурного диапазона снижаются на 50 °C.

Документация на сайте производителя

английский >>     немецкий >>


Датчики серии BZN

Конструкция датчиков серии BZN в виде фланцевых подшипников является оптимальной для их установки как непосредственно на несущих конструкциях промышленных установок, так и в сочленении с подшипниками на лапках.

  • Номинальное усилие от 160 до 4000 Н
  • Удобное сегментирование диапазона измерения по типоразмерам
  • Класс точности 0,5
  • Изготовлен из высококачественной нержавеющей стали
  • Высокая устойчивость к механическим воздействиям
  • Компактность

Комплект поставки

В зависимости от диапазона измерения, датчик изготавливается четырех типоразмеров в соответствии с одноименной таблицей. В комплект поставки входит датчик с встроенным кабельным штекером и угловая кабельная розетка с пятиметровым кабелем. По специальному запросу вместо угловой розетки может быть поставлена ввинчиваемая прямая розетка с противоизгибной манжетой. Дополнительно могут быть поставлены сальник, радиально-шарнирный или сферический подшипник с кронштейном. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*

Диапазон измерения [Н]
Типоразмер 1160; 250; 400; 630; 1000
Типоразмер 2250; 400; 630; 1000; 1600
Типоразмер 3630; 1000; 1600; 2500; 4000
Максимальное рабочее усилие [%]160
Максимальное предельное усилие [%]1000
Номинальное значение выходного сигнала [мВ/В]1,5
Класс точности [%]0,5
Номинальный диапазон температур** [°C]+10 … + 60
Температура окружающей среды** [°C]-10 … + 75
Номинальное сопротивление измерительного моста [Ом]1000
Напряжение питания постоянного тока [В]10
Класс защитыIP 67
Тип подключаемого кабеля
СтандартPVC, серый, 4 x 0,34 мм²
Для взрывоопасной зоны(опция F)PUR, синий, 2 x 2 x 0,34мм²
* — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.
** — При незакрепленном кабеле граничные значения температурного диапазона снижаются на 50 °C.

Типоразмеры и габаритные размеры датчиков

Документация на сайте производителя

английский >>       немецкий >>


Датчики серии BZE

  • Номинальное усилие от 1 до 15 кН
  • Класс точности 0,5
  • Изготовлен из высококачественной нержавеющей стали
  • Высокая устойчивость к механическим воздействиям
  • Компактность

Комплект поставки

В комплект поставки входит датчик с встроенным кабельным штекером и угловая, устанавливаемая в черыре положения кабельная розетка с пятиметровым кабелем. По специальному запросу вместо угловой розетки может быть поставлена ввинчиваемая прямая розетка с противоизгибной манжетой. Дополнительно могут быть поставлены сальник, радиально-шарнирный или сферический подшипник с кронштейном. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*

Диапазон измерения (Типоразмер 4) [кН]1; 2; 5; 10; 15
Максимальное рабочее усилие [%]150
Максимальное предельное усилие [%]1000
Максимальное осевое усилие [%]50
Максимальное поперечное усилие [%]100
Номинальное значение выходного сигнала [мВ/В]1,5
Класс точности [%]**0,5
Воспроизводимость [%]0,1
Номинальный диапазон температур*** [°C]+10 … + 60
Температура окружающей среды*** [°C]-10 … + 70
Номинальное сопротивление измерительного моста [Ом]350
Напряжение питания постоянного тока [В]10
Класс защитыIP 67
Тип подключаемого кабеля(Стандарт)PVC, серый, 4 x 0,34 мм²
* — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.
** — Класс точности для номинальный усилий составляет 1 %.
*** — При незакрепленном кабеле граничные значения температурного диапазона снижаются на 50 °C.

Габаритные размеры датчиков


Датчики серии XYR

Двухкомпонентные датчики серии XYR измеряют усилие натяжения ленты в двух направлениях одновременно, в то время как традиционные измерительные подшипники не только лишены этой возможности, но и само возникновение усилий в других направлений приводит к ошибкам в их измерениях. В комплекте с цифровым регулирующим модулем DCM датчики этой серии позволяют разрешить, также, и сложные проблемы, возникающие при измерении усилий в системах с односторонне изменяющейся геометрией (намотка ленты), системах с двусторонней изменяющейся геометрией но постоянном угле натяжения, системах с приводными или приторможенными валками.

  • Номинальное усилие от 250 до 2000 Н
  • Одновременное, независимое восприятие радиального усилия по двум координатам
  • Класс точности 1
  • Изготовлен из высококачественной нержавеющей стали
  • Высокая устойчивость к механическим воздействиям
  • Фланцевая конструкция, монтируемая на любых подшипниках с любым направлением измерения

Комплект поставки

В комплект поставки входит датчик с встроенным кабельным штекером и угловая кабельная розетка с пятиметровым кабелем PVC. По специальному запросу вместо угловой розетки может быть поставлена ввинчиваемая прямая розетка с противоизгибной манжетой. Дополнительно могут быть поставлены сальник и сферический подшипник с кронштейном.

Технические характеристики*

Диапазон измерения (Типоразмер 1) [Н]250; 500; 1000; 2000
Максимальное рабочее усилие [%]150
Максимальное предельное усилие [%]500
Номинальное значение выходного сигнала [мВ/В]1,5
Класс точности [%]**1
Номинальный диапазон температур [°C]+10 … + 60
Температура окружающей среды [°C]-10 … + 75
Номинальное сопротивление измерительного моста [Ом]700
Напряжение питания постоянного тока [В]10
Класс защитыIP 50
Тип подключаемого кабеля(Стандарт)PVC, серый, 4 x 0,34 мм²
* — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.

Габаритные размеры датчиков

Документация на сайте производителя

английский >>      немецкий >>


Компактные подшипники BZL — A

Компактные подшипники модификации BZL — A изготавливаются из высокопрочного алюминия и применяются для установки в стесненных монтажных условиях.

  • Номинальное усилие от 125 до 500 Н
  • Компактная экономичная конструкция
  • Простой монтаж
  • Изготовлен из высокопрочного алюминия

Комплект поставки

В комплект поставки входит фиксировано подсоединенный кабель типа PVC длиной 5 м, который, по дополнительному требованию, может быть подключен при помощи углового штекера. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*

Диапазон измерения [кН]125; 250; 500
Максимальное рабочее усилие [%]160
Максимальное предельное усилие [%]800
Номинальное значение выходного сигнала** [мВ /В ]1,0
Класс точности [%]0,3
Номинальный диапазон температур [°C]+10 … + 60
Температура окружающей среды [°C]-10 … + 75
Номинальное сопротивление измерительного моста [Ом]700
Напряжение питания постоянного тока [В]10
Класс защитыIP 52
Кабель
СтандартPVC, серый, 4 x 0,34 мм²
Опция FPVC, синий, 2 x 2 x 0,34 мм²
* — Величины характеристик с единицами измерения [%] даны относительно номинального усилия
** — Опция F: Для настройки точки нуля и выходного сигнала применяется юстировочное приспособление

Габаритные размеры датчиков

Для сферических шарикоподшипников 1202Tv и 2202TV и измерительных вальцов с диаметром цапфы 15 мм

Документация на сайте производителя

английский >>     немецкий >>


Стойка подшипника LBZR

Стойка LBZR предназначена для крепления датчиков усилий серий BZA / BZE.

Особенности

  • Для крепления датчиков усилия серий BZA, BZN, BZE и BZR
  • Двенадцать крепежных отверстий расположенных по кругу с шагом 30°
  • Защитное металлическое покрытие поверхности

Документация на сайте производителя

английский >>   немецкий >>

Обзорный проспект на русском языке >>

Фланцевые датчики натяжения полотна

Силоизмерительные датчики фланцевой конструкции


Датчик

Диаметр вала, мм

Номинальная сила, Н

Материал

BZA

15-60

100 - 5000

Алюминий

BZN

15-40

160 - 15000

Нержавеющая сталь

BZR5

40-60

5000, 10000, 25000

В зависимости от применения

XYR

15-17

250 - 200

Нержавеющая сталь

EBZ

17

100 - 1000

Высокопрочный алюминий

BZL-A

15

125 - 500

Высокопрочный алюминий

MDL

-

200 - 5000

Инструментальная сталь

Haehne BZA

Датчик натяжения полотна фланцевый из высокопрочного алюминия

Haehne BZN

Датчик натяжения полотна фланцевый очень прочной конструкции из нержавеющей стали

Haehne BZR5

Датчик натяжения полотна фланцевый до 25кН и диаметром до 80мм

Haehne XYR

Датчик натяжения полотна фланцевый
Измерение по двум осям X и Y

Haehne EBZ

Экономичный датчик натяжения полотна фланцевый

Haehne BZL-A

Датчик натяжения полотна фланцевый в компактном корпусе

Haehne MDL

Складной тензодатчик (для быстрой замены роликов) с горизонтальным или вертикальным направлением измерения

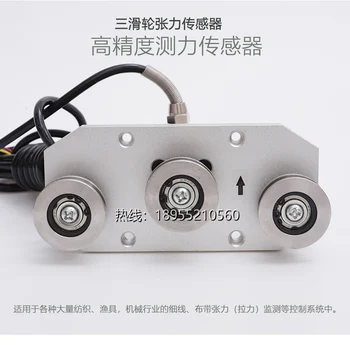

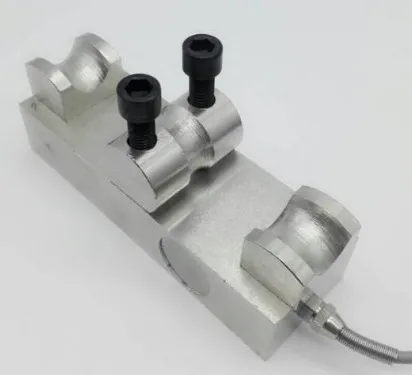

Датчики силы натяжения (роликовые датчики)

Завод KELI SENGSING TECHNOLOGY (NINGBO) CO LTD занимается не только разработкой и производством водоизмерительных датчиков, но и других видов продукции, среди них датчики силы натяжения троса, о которых пойдёт речь далее в этой статье.

Датчики натяжения (роликовые датчики) предназначены для измерения силы натяжения троса. Данные датчики особенно востребованы в строительной сфере, нефтедобывающей промышленности и др. отраслях. Они подходят для башенных и гусеничных кранов, шахтных подъёмных машин и др.

Датчики данного типа используются для контроля силы натяжения троса, а также могут крепиться как на его подвижную ветвь, так и на статическую.

При проведении строительных работ в открытом море Китайская национальная нефтегазовая корпорации использует датчики роликового типа для контроля за силой натяжения судовой лебёдки.Выделяют два типа датчиков для контроля силы натяжения стационарного и динамического типа. При установке датчиков стационарного типа крепление осуществляется посредством винта или устройство непосредственно приваривается к оборудованию. Подходит для сфер, где применение стального троса направлено на подъем и опускание грузов. Датчики мобильного типа подсоединяются к спуско-подъемному оборудованию, посредством сцепляющего механизма на неподвижной оси, данная установка подходит для сфер применения, где стальной трос подвергается скачкообразным и колебательным движениям.

Монтаж датчиков стационарного типа

  Монтаж датчиков мобильного типа

Датчики роликового типа обладают рядом особенностей, к которым можно отнести удобный монтаж, подразумевающий установку датчика непосредственно на стальной трос; корпус датчиков изготавливают из высокопрочной легированной стали, что снижает коэффициент скорости изнашивания, по сравнению с аналогичными устройствами из конструктивной стали; класс защиты достигает IP 67, подходит для использования в неблагоприятных условиях окружающей среды. Все это гарантирует надёжность работы, точный результат в течение всего срока службы оборудования.

Датчик натяжения ДН-10 геофизическое оборудование

Наименование параметров и характеристик

Номинальные значения

Фактические значения

1. Диапазон измерения натяжения каротажного кабеля

от 5 до 100 кН

5-100кН

2. Значения уровней выходного сигнала при измерении натяжения кабеля в следующих вариантах исполнения:





а) Уровень выходного сигнала при измерении натяжения каротажного кабеля от 5 до 100 кН

от 0,5 до 10 мА

0,5-10 мА

б) Уровень выходного сигнала при измерении натяжения каротажного кабеля от 5 до 100 кН

от 4,8 до 20 мА

____

в) Уровень выходного сигнала при измерении натяжения каротажного кабеля от 5 до 100 кН

от 0,25 до 5 В

____

г) Уровень выходного сигнала при измерении натяжения каротажного кабеля от 5 до 100 кН

от 0,25 до 5 мА

____

3. Значения номинального коэффициента преобразования при установке датчика на верхний блок-баланс для соответствующих уровней выходного сигнала:





а) Номинальный коэффициент преобразования с уровнем выходного сигнала от 0,5 до 10 мА

0,1 мА/кН

0,1 мА/кН

б) Номинальный коэффициент преобразования с уровнем выходного сигнала от 4,8 до 20 мА

0,16 мА/кН

____

в) Номинальный коэффициент преобразования с уровнем выходного сигнала от 0,25 до 5 В

0,05 В/кН

____

г) Номинальный коэффициент преобразования с уровнем выходного сигнала от 0,25 до 5 мА

0,05 мА/кН

____

4. Характеристики погрешности





4.1. Пределы основной приведенной погрешности к верхнему пределу диапазона измерения натяжения каротажного кабеля от 5 до 100 кН

Примечание: Исполнение датчика натяжения с основной приведенной погрешностью ± 1 % изготавливается по специальному требованию заказчика

± 1 %

± 3 %



____

± 3 %



4.2. Дополнительная погрешность измерения от влияния температуры окружающей среды на каждые 10°С отклонения от плюс 20°

0,25 %

0,25 %

5. Рабочий диапазон температуры измерения натяжения каротажного кабеля

от -50 до +50 оС



6. Напряжение питания постоянного тока

+12 В ± 1 В



7. Ток потребления, не более

40 мА

____

8. Габаритные размеры датчика:





8.1. Габаритные размеры датчика без узла встройки не более

73х65х180 мм



8.2. Габаритные размеры датчика с узлом встройки для верхнего блок-баланса не более

100х180х330 мм



8.3. Габаритные размеры датчика с узлом встройки для нижнего блок-баланса не более

100х180х460 мм



9. Масса датчика:





9.1 Масса датчика без узла встройки не более

1,1 кг



9.2. Масса датчика с узлом встройки для верхнего блок баланса не более

8 кг



9.3. Масса датчика с узлом встройки для нижнего блок баланса не более

12 кг



10. Время установления рабочего режима датчика после включения, не более

5 мин



11. Время непрерывной работы датчика:





а) при воздействии: температуры окружающего воздуха плюс 25±10 °С; относительной влажности воздуха 45–80 %; атмосферного давления 84,0–106,7 кПа (630 – 800) мм. рт. ст

не менее 10 ч



б) при нижнем значении температуры окружающей среды рабочих условий применения (минус 50°С).

не менее 2 ч



12. Показатели надежности:





12.1. Вероятность безотказной работы датчика за 50 часов непрерывной работы, не менее

0,96



12.2. Средний срок службы датчика до списания не менее

5 лет



13. Рабочие условия эксплуатации:





13.1. Интервал температур окружающей среды

от минус 50 до плюс 50 оС



13.2. Относительная влажность воздуха
при 35 0С, не более

95 %



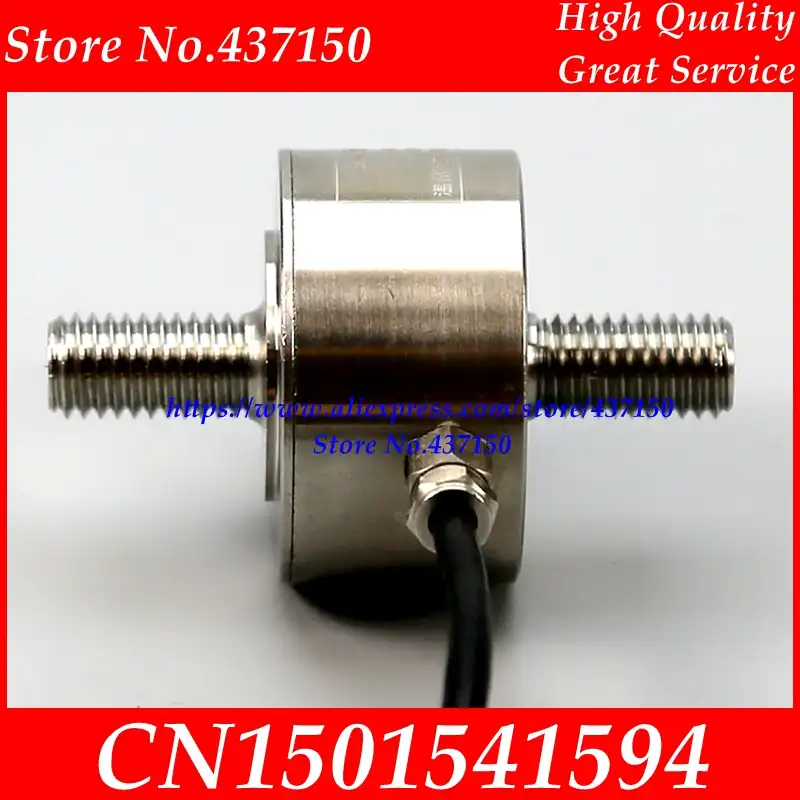

Датчики силы: описание, применение, монтажные приспособления

Монтажные приспособления Применимые датчики силы
Нагрузочная площадка FA
Датчик силы сжатия
CLB-NA, CLA-NA, CLP-NB, CLG-NB, CLM-NB, CLU-NA, CLR-NAH
Универсальный датчик силы растяжения/сжатия
TCLN-NA, TCLB-NA, TCLA-NB, TCLP-NB, TCLK-NA, TCLZ-NA, TCLU-NA, TCLM-NB
Монтажный фланец FB
Датчик силы сжатия
CLB-NA, CLA-NA, CLP-NB, CLG-NB, CLM-NB, CLU-NA, CLR-NAH
Универсальный датчик силы растяжения/сжатия
TCLB-NA, TCLM-NB
Скользящая опора FC
Датчик силы сжатия
CLA-NA, CLP-NB, CLG-NB, CLM-NB, CLU-NA, CLR-NAH
Поворотное приспособление FD
Универсальный датчик силы растяжения/сжатия
TCLB-NA, TCLZ-NA TCLU-NA, TCLM-NB
Проушина FE
Универсальный датчик силы растяжения/сжатия
TCLN-NA, TCLB-NA, TCLA-NB, TCLA-NB, TCLP-NB, TCLK-NA, TCLZ-NA, TCLU-NA, TCLM-NB
Датчик силы растяжения
TLJ-NA
Рым-болт FF Универсальный датчик силы растяжения/сжатия TCLP-NB, TCLZ-NA, TCLU-NA, TCLM-NB
Нагрузочный болт FG Универсальный датчик силы растяжения/сжатия
TCLB-NA, TCLP-NB, TCLK-NA, TCLZ-NA, TCLU-NA, TCLM-NB
Скоба FH
Универсальный датчик силы растяжения/сжатия
TCLP-NB, TCLZ-NA, TCLU-NA, TCLM-NB
Датчик силы растяжения
TLP-NB

ТЮМЕНСКИЙ ОПЫТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ЗАВОД ГЕОФИЗИЧЕСКОГО ПРИБОРОСТРОЕНИЯ

Датчик натяжения ДАН-10

Датчик натяжения (ДАН-10) предназначен для измерения величины натяжения геофизического кабеля при выполнении спуско-подъёмных операций в скважинах с передачей данных для регистрации на каротажную станцию.

Возможна комплектация датчика натяжения ДАН-10 с панелью индикации «LED-1».

Датчик магнитных меток ДММ-1

Датчик магнитных меток (ДММ-1) предназначен для считывания магнитных меток, нанесённых на геофизическом каротажном кабеле и преобразования принятого сигнала в напряжение, пропорциональное напряжённости поля магнитной метки, с последующей передачей данных на каротажную станцию.



Датчик глубины ДГ-ЗМ

Датчик глубины (ДГ-ЗМ) предназначен для измерения и передачи данных глубины геофизического кабеля при спуско-подъёмных операций. Крепление датчика осуществляется на нижнем блок-балансе.



Технические характеристики

ДАН-10

ДГ-ЗМ

ДММ-1

Диапазон измерения

от 0,1 до 100 кН

от 0 до 500 об/мин

от 0 до 4 м/с, полярность SNNS

Выходной сигнал

токовый, 0...10мА / 0...10т

квадратурное кодирование сигнала; выходы с открытым коннектором

напряжение 0...12В

Номинальный коэффициент преобразования выход/вход

0,1мА/кН

1 имп./см

пропорционально напряженности поля магнитной метки

Погрешность измерения



± 0,45°



Напряжение питания постоянного тока,В

+ 12 (+ 15/-0.5)

12±1

+ 12

Ток потребления, мА

40

40

<10

Габаритные размеры, мм

73*65*180 (без узла встройки)*

170*180*205

172*38*38

Масса, кг

1,1 (без узла встройки)**

5

0.4

Рабочая температура эксплуатации, °С

от -50 до +50

от -40 до +50

от -45 до +50

* С узлом встройки для верхнего блок-баланса   100* 180*330

   С узлом встройки для нижнего блок-баланса    100* 180*460

** С узлом встройки для верхнего блок-баланса 12

     С узлом встройки для нижнего блок-баланса  8



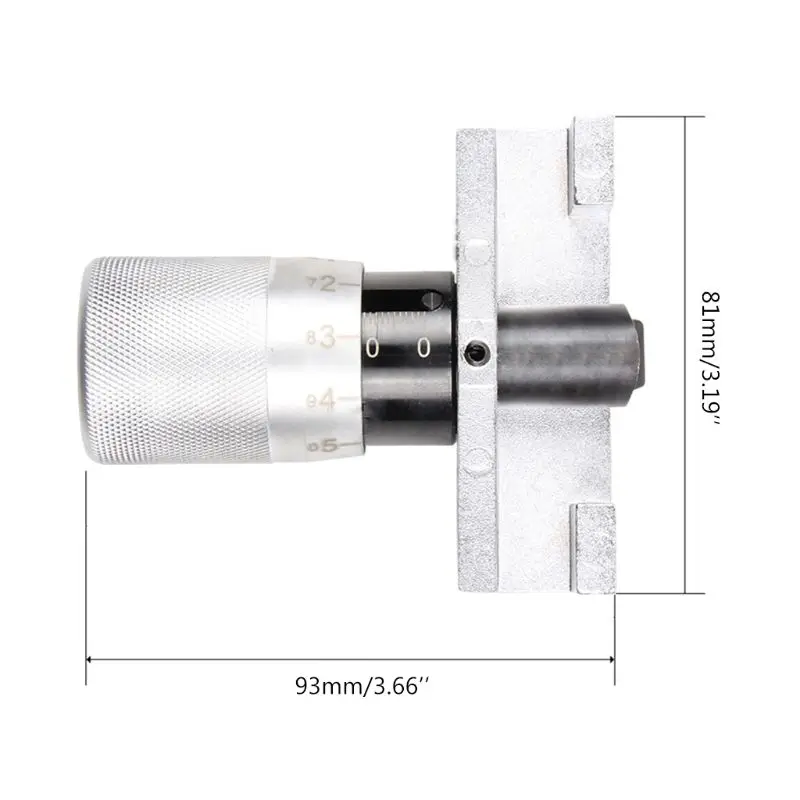

Как использовать датчики натяжения

Измерители натяжения Loos позволяют не догадываться о регулировке натяжения троса или штанги. Они специально разработаны для точной и повторяемой настройки стоящего такелажа парусной лодки.

Измерители натяжения Loos избавляют от лишних ошибок при регулировке натяжения троса или тяги. Они специально разработаны для точной и повторяемой настройки стоящего такелажа парусной лодки.

Вопреки распространенному мнению, провисшее снаряжение более сурово для корпуса, чем правильно отрегулированное и плотное снаряжение.Недостаточное натяжение не уменьшит нагрузки, передаваемые в корпусе. Провисший такелаж без надобности повредит лонжерон и такелаж, допуская чрезмерное движение, натирание и ударные нагрузки. Современные корпуса из стеклопластика не должны быть повреждены правильно отрегулированной и плотной оснасткой.

На рис. 1 показано натяжение такелажа в различных условиях для типичной лодки с правильно настроенным такелажем и с провисшим такелажем. Следует отметить, что максимальная нагрузка такая же. Однако для правильно настроенной оснастки подветренные \ ванты не провисают при нормальных условиях плавания.

Боковая жесткость мачты и жесткость распорок в продольном и поперечном направлениях уменьшается в 2 раза, когда подветренные ванты провисают. Эта важная структурная характеристика не является общепризнанной.

Натяжение такелажа становится все более важным в результате тенденции к использованию изгиба мачты для управления формой грота при различных ветровых условиях. Изгиб мачты также повлияет на форму и дифферент гуська, поскольку регулировка мачты обычно влияет на натяжение форштага.Опытный шкипер получит выгоду, поддерживая постоянное натяжение такелажа при разработке оптимальной формы паруса и тактики плавания.

Рисунок 1

Безопасность и производительность

БЕЗОПАСНОСТЬ Неисправность фитинга, кожуха или стойки может привести к повреждению лодки, перекосу мачты или даже к травме. Чтобы избежать такого разрушения (троса или стержня) и арматуры из-за усталости или ударной нагрузки, важно настроить стоячий такелаж с надлежащим натяжением.Слишком слабое натяжение кожуха приведет к тому, что подветренный кожух будет провисать, только чтобы подняться вверх с толчком, когда лодка катится или качается. Менее распространенная проблема - чрезмерное напряжение. Это может вызвать постоянное растяжение (тросов или стержней) и, возможно, повредить мачту.

ПРОИЗВОДИТЕЛЬНОСТЬ Фактическое положение паруса под нагрузкой определяется разрезом паруса и формой конструкции, которая поддерживает парус. Натяжение оснастки играет важную роль в определении набора парусов.

Когда лодка настроена на максимальную производительность, следует записать измеренное натяжение (трос или штанга). Нержавеющая сталь, используемая для изготовления такелажа, со временем может немного растянуться при высоких нагрузках. Таким образом, маркировка талрепов и т. Д. Не может гарантировать, что последующие регулировки обеспечат желаемое натяжение. Только путем измерения можно повторить первоначальную настройку или улучшить ее.

Ограничение прогиба форштага, возможно, является самым важным преимуществом для производительности от правильного натяжения такелажа.Прогиб Forestay позволяет гуську отклониться к подветренной стороне, сжимаясь до наклона и серьезно ухудшая характеристики при наветренной стороне.

Натяжение верхнего и нижнего вантов влияет на изгиб мачты и приводит в движение грот. Это особенно важно для современных дробильных установок, где изгиб мачты используется для обесточивания паруса при сильном ветре.

Если ванты не натянуты с достаточным натяжением, подветренные ванты будут провисать при движении лодки по наветренной стороне. Это может привести к накачиванию мачты вперед и назад в напор моря.Это движение мачты изменит форму грота и может вызвать потерю производительности, а также возможное повреждение конструкции.

Конкретные требования к натяжению для вашего приложения должны быть получены от производителя лодки, мачты или паруса или производителя изделия, на котором используется (трос или стержень).

PBO Протестировано: 4 датчика натяжения буровой установки

Жизненно важно убедиться, что натяжение оснастки вашей лодки находится в правильных пределах: Alex Bell тестирует четыре датчика натяжения буровой установки, чтобы оценить их точность

На протяжении многих лет меня всегда беспокоило получение правильного натяжения вантов на моих различных лодках, - пишет Алекс Белл, .

Слишком слабый, и я знаю, что паруса не будут работать так эффективно, как они могут: и, что еще хуже, такелаж и мачтовое оборудование могут подвергаться ударным нагрузкам и усталости.

Слишком высокая нагрузка приводит к дополнительной нагрузке на различные точки крепления такелажа и самих вантов, а также может деформировать корпус, поскольку нагрузки передаются через цепные пластины.

Большинство поломок мачты происходит, когда мачта перегружена ветром или, что более часто, столкновением.

Современные кожухи из нержавеющей стали редко ломаются, но фитинги мачты или лодки выходят из строя, что приводит к выходу из строя мачты.

К счастью, на рынке доступны устройства, позволяющие измерить натяжение и убедиться, что оно установлено в правильных пределах.

В настоящее время на рынке Великобритании имеется три модели датчиков натяжения буровых установок, предназначенных для оснастки яхт:

  • Loos выпускается в стандартной и профессиональной моделях, каждая с тремя различными диапазонами диаметров кожуха, от 2.От 5 до 10 мм.
  • SureCheck четырех размеров от 2 до 10 мм.
  • На момент публикации недавно выпущенная модель Spinlock Rig-Sense была доступна только в одном размере: диаметром от 2 до 5 мм. С тех пор стала доступна увеличенная версия Spinlock Rig-Sense для диаметров от 5 до 8 мм.

Оснастка яхты

Независимо от того, есть ли у яхты топовый или частичный такелаж, все они имеют общие характеристики такелажа: форштаг и ахтерштаг для поддержки мачты в продольном направлении (т.е. вперед и назад), а также боковой такелаж, поддерживающий мачту поперек лодки.

Многие яхты имеют регулируемый ахтерштаг, в котором можно изменять натяжение: такие регулировки всегда влияют на натяжение форштага, особенно с мачтовым такелажем. Боковой такелаж, известный как ванты, требует фиксированного натяжения, чтобы мачта удерживалась в вертикальном положении в поперечной плоскости.

Большинство шлюпных яхт имеют два комплекта кожухов. Один комплект будет заканчиваться чуть ниже расширителей - нижних.Другой будет проходить через концы расширителей и оканчиваться на мачте (мачтовое снаряжение) или ниже на уровне форштага (частичное снаряжение) - защитные кожухи.

Кредит: Эндрю Симпсон

Для мачты большего размера потребуется больше расширителей, расположенных на расстоянии мачты, чтобы поддерживать ее. Распределители на яхтах с топовой оснасткой имеют тенденцию располагаться под углом поперек лодки, в то время как на лодках с частичной оснасткой распространители обычно смещены назад под углом, чтобы поддерживать мачту в продольном направлении.

Теория мачты

С чисто инженерной точки зрения, яхтенные мачты - это структурные колонны, предназначенные для противодействия сжимающим силам и изгибающим моментам, возникающим в результате нагрузок, которым они подвергаются такелажем и ветром.

Леонард Пауль Эйлер (1707-1783), швейцарский математик и физик, представил основную теорию, которую используют инженеры-строители и проектировщики мачт.

Эйлер установил, что колонна изгибается задолго до того, как приложенная нагрузка вызовет ее разрушение при чистом сжатии, и продолжил доказывать, что нагрузка, при которой произойдет разрушение из-за потери устойчивости, зависит от «коэффициента гибкости».

Это выражается как эффективная длина колонны, деленная на радиус вращения секции колонны - отношение l / r.

Способ и материал изготовления кожуха

1 x 19 провод

Большинство яхт имеют кожухи из проволоки 1 × 19: это 19 проволок одинакового диаметра. Один провод идет вверх по середине, на него наматываются шесть проводов, а затем 12 проводов наматываются в противоположном направлении вокруг них.

Проволока для формования

Вариантом является проволока Dyform, в которой используются профилированные пряди, которые более компактно соединяются друг с другом.Другой - использовать сам намотанный провод: это может дать, например, провод 7 × 19.

Гоночные яхты также используют цельнолитые стержни для формирования стоек и вантов, что является более дорогим вариантом.

Большинство перетяжек и кожухов в наши дни изготавливаются из нержавеющей стали 316, которая специально производится для морских применений из-за ее способности противостоять точечной коррозии. Хотя этот сплав не полностью устойчив к ржавчине, он более устойчив к коррозии, чем другие распространенные нержавеющие стали.

Как мы их тестировали

В нашем тесте мы хотели увидеть, как датчики натяжения буровой установки работают в диапазоне нагрузок.Студент по производству и съемке яхт Мэтт Тернер и я взяли отрезок такелажного троса из нержавеющей стали 316 диаметром 5 мм, оба конца которого были снабжены обжимными ушками. Мы установили это в испытательной машине Olsen на растяжение в лаборатории испытаний материалов Саутгемптонского университета Солент. Мы запрограммировали машину на постепенное приложение пяти различных нагрузок к проволоке в диапазоне от 100 кг до 500 кг. Это составляет от 4% до 22% разрывной нагрузки провода. При каждой загрузке мы,
, измеряли показания различных датчиков, чтобы увидеть, как они работают.

Регулировка кожухов колпачков методом складывания

Seldén в своей отличной публикации «Подсказки и советы по установке и настройке вашей мачты Seldén» (которые также можно найти на их веб-сайте) предлагает этот метод в качестве альтернативы измерителю натяжения буровой установки. Он работает по принципу измерения растяжения кожуха под нагрузкой. Вам понадобится:

  • Измерительная рейка длиной 2 м (идеально подходит складывающаяся линейка 2 м)
  • Штангенциркуль
  • Клейкая лента

МЕТОД: Начните с ручного затягивания обоих кожухов колпачков.Буровая установка опирается на нижние ванты, а также форштаг и ахтерштаг. Прикрепите 2-метровую линейку с липкой лентой вверху к кожуху правого борта примерно в 5 мм от верхнего конца клеммы провода. Точно измерьте расстояние с помощью штангенциркуля Vernier. Назовите это измерение x. Натяните кожух крышки до расстояния x + 1,5 мм, отмечая количество оборотов, необходимое для этого. Переместитесь к кожуху порта и затяните такелажный винт на такое же количество оборотов.

Вернитесь на правый борт и отрегулируйте натяжение до тех пор, пока зазор не станет x +3 мм.Теперь кожухи растянуты до 15% от их разрывной нагрузки. Если мачта не прямая, отрегулируйте нижние ванты. Метод складывания правил может использоваться на других стойках, таких как ахтерштаг и форштаг (без системы закрутки гуська). Его также можно использовать для оснастки Dyform или штанги, но вам нужно будет принять во внимание разницу в растяжении по сравнению с канатом 1 × 19 (см. Веб-сайт Seldén). Этот метод работает для проволоки разного диаметра, поскольку удлинение пропорционально площади поперечного сечения и разрывной нагрузке.

Стандарт Loos

Loos Standard
ЦЕНА: 84,95 фунтов стерлингов
Контакт: www.force4.co.uk

Показания основаны на кабеле из нержавеющей стали 1 × 19: доступны две модели, каждая из которых покрывает провода трех размеров. Изготовленный из анодированного алюминия, манометр нельзя оставлять на кожухе при натяжении, так как он должен удерживаться на месте
. Измеритель состоит из двух алюминиевых рычагов, которые склепаны на нижнем конце. Проволока помещается в паз на заклепанном конце, затем калибр прикладывается к кожуху и натягивается на
кусок струны так, чтобы одно из плеч выдвинулось на максимальное значение.Затем показание снимается с другой руки на шкале: затем это показание переносится на шкалу на руке, которая позволяет считывать натяжение в кг на соответствующей шкале диаметров.
Этот манометр прост в использовании, имеется инструкция.

Шкала на плече позволяет считывать натяжение в кг на соответствующей шкале диаметров

Профессиональный

Loos Professional
ЦЕНА: 119,95 фунтов стерлингов
Контакт: www.force4.co.uk
Манометры Loos Professional имеют более высокую точность, чем стандартные манометры. Показания основаны на тросе из нержавеющей стали 1 × 19, доступно шесть моделей - трех размеров в метрической или британской системе мер. Манометры изготовлены из анодированного алюминия и поставляются с инструкциями и таблицей преобразования.
Калибр состоит из плоской алюминиевой пластины с двумя неподвижными катушками внизу и скользящим нейлоновым крючком вверху, который зацепляется за стойку. Крючок прикрепляется путем натяжения веревки, прикрепленной к слайдеру, которая действует против винтовой пружины.У ползунка есть указатель, который движется по шкале. Затем снимают показания с таблицы на пластине, градуированной по диаметру проволоки.
Он прост в использовании, но необходимо соблюдать осторожность, чтобы исключить трение в ползунке. Натяжение кожуха можно отрегулировать с помощью датчика, прикрепленного к тросу.

Ползунок работает против цилиндрической пружины и имеет указатель, движущийся по шкале

SureCheck

SureCheck
ЦЕНА: 85,00 фунтов стерлингов
Контакт: www.baselinemarine.com
SureCheck откалиброван для провода 1 × 19.
Изготовлен из нержавеющей стали, манометр состоит из двух рычагов, повернутых на одном конце, а другой удерживается вместе винтовой пружиной.
Рифленую нейлоновую катушку вращают до тех пор, пока не будет выбран правильный размер проволоки; Затем датчик прикрепляют к стойке, потянув за кольцо так, чтобы катушка с канавками зацепилась за проволоку. Обе руки следует сжать и отпустить. Показания снимаются с последней красной точки, открытой левой рукой.Показание нагрузки получается из графика в процентах от разрывной нагрузки, исходя из значения 2000 кг для проволоки диаметром 5 мм.
Датчик можно оставить на кожухе, пока выполняется регулировка натяжения. На верхнем конце представленного графика было трудно получить показания процентной нагрузки на разрыв, потому что кривая сглаживается. Это надежный и недорогой калибр, но важно убедиться, что на катушке выбран правильный диаметр проволоки.

Показание снимается с последней красной точки, открытой левой рукой

Spinlock Rig-Sense

Spinlock Rig-Sense
ЦЕНА: 125 фунтов стерлингов.00
Контакт: www.spinlock.co.uk
Spinlock Rig-Sense - это новый инструмент для настройки буровой установки, разработанный для обеспечения согласованных и повторяемых измерений нагрузок на проволоку различного состава, а также на волокно.
Изготовлен из анодированного алюминия со стеклонаполненными компонентами из сополимера и композитной листовой пружины. Проволочные зажимы изготовлены из нержавеющей стали, что должно снизить износ и давать постоянные показания с течением времени. Листовая пружина откалибрована для вывода показаний нагрузки по прямой линейной шкале в кг.Rig-Sense позволяет работать одной рукой и поставляется с сумкой для переноски: приложение можно загрузить на смартфоны или планшеты, чтобы можно было записывать показания и делиться ими для дальнейшего использования.
Он прост в использовании и дает прямое считывание нагрузки: его можно оставить на месте при регулировке натяжения кожуха. Конструкция исключает трение, что должно приводить к стабильным показаниям. В настоящее время он доступен только для проволоки диаметром от 2 до 5 мм.

Листовая пружина откалибрована для вывода показаний нагрузки по прямой линейной шкале в кг

Результаты ПБО и приговор

Spinlock Rig-Sense был единственным датчиком, который позволял считывать нагрузку напрямую

Как мы и ожидали, показания манометров незначительно отличались от реальных нагрузок.Для этого будет ряд причин. Во-первых, некоторые показания требуют некоторой интерполяции между двумя отметками на шкале. У манометра есть определенные навыки: необходимо уменьшить эффект трения, который может привести к ошибочным показаниям.
Судя по графику, окончательное показание SureCheck выглядит подозрительным, но, вероятно, это произошло из-за того, что график преобразования имел тенденцию к горизонтальной линии в верхнем диапазоне, что приводило к большей ошибке чтения.
Стандартный калибр Loos был прост в использовании, но его нельзя было оставлять на кожухе при его затяжке.Датчик Loos Professional давал более точные показания, чем стандартный датчик, и мог оставаться на кожухе во время регулировки натяжения. SureCheck был простым в использовании, но было труднее получить результаты на высшем уровне.
Spinlock Rig-Sense был единственным датчиком, который позволял считывать нагрузку напрямую и чья конструкция устраняла эффект трения в механизме. Для простоты использования он является наиболее выгодным приобретением, но до тех пор, пока модельный ряд не будет расширен для размещения проволоки большего диаметра, его применение будет ограниченным.

Как и ожидалось, показания манометров незначительно отличались от фактических нагрузок

Как опубликовано в апрельском выпуске журнала Practical Boat Owner за 2016 год. Цены действительны на момент публикации.

Чтобы найти больше статей из архива, просмотрите нашу онлайн-службу копирования или позвоните по телефону 01202 440832.

Наша подборка лучших результатов испытаний, проведенных журналом Practical Boat Owner за последний год, может быть разобрана как одна…

Техническое обслуживание вашего такелажа может спасти от дорогостоящих поломок и может быть спасением - вот как проверить…

Дизельный жучок может засорить фильтры и лишить лодочный двигатель топлива, когда оно вам больше всего нужно.Может дизель…

Крышки такелажных винтов стоят примерно 10 фунтов каждая, поэтому на мой Westerly Centaur мне пришлось бы потратить около 60 ...

Светодиодные и лазерные ракеты претендуют на замену пиротехнических ракет на борту: но как они соотносятся с традиционными ракетами…

Дэвид Хардинг проводит прямое сравнение сплинтеров с джанком и бермудскими островами, чтобы выяснить, как они справляются с

.

Exclusive: Мы отправимся на Solent, чтобы сравнить характеристики нового радара Raymarine Quantum с импульсной компрессией с таким же размером…

Насколько эффективен передний гидролокатор для обнаружения мелей и препятствий на морском дне? Дэвид Пью сравнивает результаты исследования…

Мы начали чистку, чтобы выяснить, какое влияние оказывают различные чистящие средства для тика на деревянную конструкцию Sigma…

Читатель PBO Тим Марсден делится практическим проектом по обеспечению плавного закрывания крышек шкафчиков

Сломался форштевень яхты, оставив яхту в опасной ситуации недалеко от набережной Саутси

Дэвид Пью тестирует 12 доступных демпферов, чтобы определить, какой из них лучше всего поглощает рывковый груз

Предполагаемый контрабандист наркотиков покончил с собой, прыгнув с мачты своей яхты, в то время как агенты пограничных войск обыскивали внизу,…

Приборы для измерения натяжения буровых установок

| Измерители натяжения

Вы сможете проверить натяжение вашей буровой установки с помощью нашей коллекции датчиков натяжения, созданных для того, чтобы предлагать вам ключевые измерения, необходимые для выполнения.Мы с гордостью предлагаем как настраиваемые индикаторные полоски по эталонной шкале для натяжения фала, положения гуська или основного ходового механизма, так и датчики натяжения буровой установки. Эти манометры Rig-Sense откалиброваны для того, чтобы снова и снова давать точные и, что более важно, последовательные показания. Независимо от того, являетесь ли вы новичком, профессионалом или экспертом, важно знать, какое значение имеет настройка оборудования для вашей общей производительности. Возможность повторять настройки буровой установки для различных условий и сред очень важна, когда дело касается всего сезона.Непоследовательность всегда была серьезным разочарованием для моряков, когда им приходилось полагаться на базовые инструменты, поэтому с этим датчиком натяжения Rig-Sense приходит глоток свежего воздуха и столь необходимая последовательность. Подробнее ...

Простое управление одной рукой и прочный корпус позволяют пользователю удобно настраиваться, находясь на воде, противостоя окружающим стихиям. Благодаря точкам контакта из нержавеющей стали на этих важных элементах комплекта вы гарантированно получите продукт, который прослужит вам долго и будет работать день за днем, гонка за гонкой.Это устройство натяжения оснастки Rig-Sense - идеальный выбор для измерения нагрузок на трос или проволоку на шлюпках и небольших лодках. С нашей коллекцией датчиков натяжения буровой установки вам гарантированы постоянство и точность показаний с течением времени, не только это, но и вы можете расслабиться, зная, что они будут работать на очень высоком уровне в течение длительного периода времени. Взгляните на себя сегодня и откройте для себя все удивительные преимущества использования одного из этих современных элементов оборудования на вашей лодке. Независимо от того, выберете ли вы Ronstan или Spinlock, вы будете в надежных руках, оба этих чрезвычайно популярных производителя парусного спорта уже много лет поставляют оборудование для парусной индустрии и заработали репутацию, которая характеризует их как лучших, когда дело доходит до натяжения такелажа. датчики.

Показано 1 до 2 (из 2 товаров)

Манометры | PCE Instruments

- Напряжение Манометры PCE-FM серии
(модели до 200 Н, внутренняя нагрузка ячейка, интерфейс RS-232, дополнительное ПО)

- Манометры DFX2 серии
(усилие счетчиков с фиксированным поглотителем силы, точность измерения 0,3%, 50 ... 1000 Н)

- Напряжение Манометры серии FH
(поглотитель внутреннего усилия с интерфейсом RS-232, 2... 500 Н)

- Датчики натяжения FL-Premium серии
(цифровой датчик силы с дисплеем с графическая опора, 0 ... 1 кН)

- Напряжение Датчики PCE-FG 20SD
(с микропроцессорным управлением, с внутренней картой памяти SD, единица измерения кг, фунт, ньютон)

- Напряжение Манометры DFE2 серии
(включая интерфейс RS-232 и USB-соединение, точность измерения 0.25%, 10 ... 2500 Н)

- Напряжение Манометры серии FK
(прочный корпус, с батарейным питанием, ЖК-дисплей, 10 ... 1000 Н))

- Напряжение Манометры серии FT
(цифровой измеритель силы натяжения, с батарейным питанием, ЖК-дисплей с фоновой подсветкой, 0 ... 1000 Н)

- Манометры DFS2 серии
(измеритель силы, включая RS-232, USB-соединение, точность измерения 0.1%, 2,5 .... 2,500 Н)

- Манометры PCE-FG series
(до 500 Н, внутренний датчик веса, высокий точность 0,05%, недорогое, до 40 Гц, графический дисплей)

- Напряжение Манометры PCE-FG K серии
(до 20000 Н, погрешность измерения 0,05%, до 40 Гц, графические дисплей, внешний тензодатчик, вкл. программное обеспечение))

- Напряжение Манометры FH-K серии
(измеритель силы растяжения с внешний датчик нагрузки, ЖК-дисплей с фоновой подсветкой, 1... 100 кН))

- Напряжение Манометры FH-EXT серии
(поглотитель внешнего усилия с датчиком веса высокого разрешения, 20 ... 500 Н)

- Напряжение Манометры PCE-FM1000
(до 1000 Н, внешний датчик веса, компьютерный интерфейс RS-232, опция) программное обеспечение)

- Напряжение Манометры EF-AE-S
(до 50 кН, измерение силы растяжения и сжатия, внешняя ячейка, RS-232 для компьютера, ПО)

- Напряжение Измерители серии FH-K
(измеритель силы с внешним тензодатчиком, ЖК-дисплей с фоновой подсветкой, 200... 500 кН)

- Напряжение Манометры FH 1 M
(цифровой датчик силы для более тяжелых грузов, ЖК-дисплей с фоновой подсветкой, до 1 МН)

Датчики натяжения с мгновенным результатом

К началу

- Напряжение Калибры ТЗЛ
(до макс.20 т, датчик натяжения, кг, т, фунты, кН, длительное время автономной работы более 200 часов.)

- Напряжение Манометры TZR
(измеритель силы с внешним дисплеем, прочная модель, макс. 20 т, кг, фунты, дюймы, кН)

- Напряжение Калибры серии КАК-Ф
(диапазон измерения до 100 т, выносной дисплей, аккумулятор эксплуатация, компактный дизайн)

- Напряжение Манометры серии
PCE-CS (калибруемые или не калибруемые, для более тяжелых нагрузок до макс. 35 к)

- Напряжение Манометры серии
PCE-DDM (диапазон до 100 т (100000 кг), функция суммирования, в зависимости от модели с выносной индикацией и корпусом)

Тензометры с особыми характеристиками

К началу

- Сила Измерители 830 серии
(цифровой тензиометр силы натяжения кабелей, нитей, проводов и т. Д., 0 ... 250 Н)

Пожалуйста также посетите наш веб-сайт, чтобы узнать о механическом напряжении. датчики.

Наши Ассортимент датчиков натяжения охватывает простые устройства, такие как пружинные весы с диапазоном нагрузки до 1000 г, датчики веса, которые могут нести до 50 кН или серия крановых весов, вмещающая до 35 000 кг. Помимо простого определения максимальной силы отрыва и разрывного усилия, вы можете использовать датчики натяжения для построения диаграммы сила-время.Также есть вариант для расширения датчиков натяжения с помощью соответствующего программного обеспечения и теста стоит. Хотя использование тестовых объектов гарантирует точное соответствие тестовых шаблонов тестируемому устройству, передача и интерпретация результаты измерений можно оптимизировать с помощью дополнительного программного обеспечения. Внизу слева вы можете увидеть возможность комбинации устройств. Несколько из датчики натяжения фиксируют до 1600 показаний / сек. Из-за большого количества записанных значений измерения, хода растягивающего и сжимающего усилия могут отображаться в точной временной шкале.Измеренные данные передаются через интерфейс USB или RS 232 прибора. датчики натяжения к компьютеру. В качестве еще одного варианта передачи данных можно использовать Windows HyperTerminal. Для компаний, которые хотят добавить датчики натяжения в свой собственный пул испытательного оборудования или хотите использовать их для ежегодной калибровки, имеется сертификат. Этот ISO включает сертификат лабораторных калибровочных испытаний, который сам включает все дополнительные показания в определенных диапазонах. что вы должны указать при размещении заказа.Название и адрес компании и клиента указаны в сертификате.

Если вы хотите просмотреть или распечатать подборку измерителей силы из нашего каталога, щелкните символ PDF

Датчик натяжения

петель - профессиональные модели PT-1, PT-1M, PT-2, PT-2M

Датчик натяжения Loos & Co. - профессиональные модели

Loos предлагает датчик натяжения для измерения натяжения тросов и стержней диаметром от 3/32 до 3/8 дюйма (2.От 5 мм до 10 мм). Эти датчики предназначены для установки надлежащего натяжения в стоячем такелажном снаряжении парусных лодок, а также для других применений, таких как опорные тросы для радиомачт, больших палаток и других конструкций. Манометры относительно недорогие и предназначены для использования в суровых морских условиях. «Профессиональные модели» обеспечивают повышенную надежность, точность и удобство использования по сравнению с популярными стандартными моделями. Калибр может быть зацеплен за трос и останется на месте, пока регулируется натяжение.Изготовленные из прочного анодированного алюминия, эти датчики устойчивы к коррозии и прослужат годы. Подробные инструкции по эксплуатации прилагаются к каждому датчику натяжения.

Профессиональные модели - более высокая точность и простота использования, чем стандартные модели. Кабель можно регулировать, пока датчик остается на кабеле. «Просто наблюдайте, как движется указатель». Все показания основаны на прочности на разрыв 302/304 1 × 19 S.S.

У нас есть имперские и метрические модели.

Характеристики такелажного устройства штанги:

  • Натяжение без помощи рук, когда манометр остается на кабеле
  • Повышенная точность
  • Простота использования
  • Dieform Wire совместимый

Размеры кабеля:

PT-1: 3/32 ″, 1/8 ″, 5/32 ″ / PT-1M: 2.5 мм, 3 мм, 4 мм / PT-2: 3/16 ″, 7/32 ″, 1/4 ″ / PT-2M: 5 мм, 6 мм, 7 мм / PT-3: 1/4 ″, 9/32 ″, 5/16 ″, 3/8 ″ / PT-3M: 7 мм, 8 мм, 9 мм, 10 мм.

Преимущества правильного натяжения такелажа

Вопреки распространенному мнению, провисшее снаряжение более сурово для корпуса, чем правильно отрегулированное и плотное снаряжение. Недостаточное натяжение уменьшит нагрузки, передаваемые на корпус.

Слабый такелаж излишне повреждает лонжерон и такелаж, допуская чрезмерное движение, натирание и ударные нагрузки.Современные корпуса из стеклопластика не должны быть повреждены надлежащим образом отрегулированным и плотным снаряжением.

На диаграмме ниже показано натяжение такелажа в различных условиях для типичной лодки с правильно настроенным такелажем и с провисшим такелажем. Следует отметить, что максимальная нагрузка такая же. Однако для правильно настроенной оснастки подветренные ванты не провисают при нормальных условиях плавания.

Боковая жесткость мачты и жесткость распорок в продольном и поперечном направлениях уменьшается в 2 раза, когда подветренные ванты провисают.Эта важная структурная характеристика не является общепризнанной.

Натяжение такелажа становится все более важным в результате тенденции к использованию изгиба мачты для управления формой грота при различных ветровых условиях.

Изгиб мачты также влияет на форму и дифферент гуська, поскольку регулировка мачты обычно влияет на натяжение форштага. Опытный шкипер получит выгоду, поддерживая постоянное натяжение такелажа при разработке оптимальной формы паруса и тактики плавания.

Дополнительную информацию см. На веб-сайте производителя: www.loosnaples.com

Tajima TTG TGL Датчик натяжения на AllBrands.com

При правильном натяжении атласных стежков на нижней стороне вышивки должен быть виден 1/3 шпульки и 2/3 цвета верхней нити.

Примечание. Слишком большое количество шпульки на нижней стороне и / или на верхней стороне обычно означает либо слишком слабое натяжение шпульки, либо слишком сильное натяжение верхней нити.

Щелкните здесь, чтобы просмотреть руководство по поиску и устранению неисправностей для ниток от Superior Thread Company .PDF)

Демонстрация верхнего датчика натяжения

Датчик натяжения нити

Tajima позволяет вышивальщицам измерять и регулировать натяжение верхней нити как на коммерческих, так и на домашних машинах. Измеритель натяжения прикрепляется к верхней нити от прижимной лапки, и, потянув за нить, вышивальщик может определить натяжение, которое вышивальная машина оказывает на нить. После этого вышивальный мастер может регулировать верхнее натяжение до тех пор, пока не будет достигнут желаемый уровень натяжения вышивальной нити.

- Нить из вискозы Мадейры обычно должна быть от 110 до 125 граммов.
- Полиэфирная нить Madeira обычно должна весить от 115 до 130 граммов.

Как использовать датчик натяжения верхней нити
При настройке натяжения нити не нужно гадать. Использование датчиков натяжения нити позволяет легко регулировать натяжение шпульки и верхнего натяжения. Это быстро, легко и поможет вам избавиться от некрасивого выступа нижней нити сверху, зацикливания верхних стежков и обрывов нити. Ваша вышивка будет выглядеть наилучшим образом при равномерном и сбалансированном натяжении ниток.Вот как использовать датчик натяжения верхней нити для вышивания, чтобы уменьшить натяжение при установке натяжения!

Руководство по эксплуатации:

Протяните примерно 6 дюймов нити через иглу и прижимную лапку.
Оберните нить вокруг крючка калибра (иногда необходимо наматывать ее несколько раз, чтобы она не соскользнула).
Постепенно потяните манометр на себя окошком ствола вверх.
Когда будете тянуть, обратите внимание на показания. Они представляют собой показания напряжения в граммах.Полиэфирные нити требуют более высокого натяжения, чем вискоза. Полиэстер с натяжением от 120 до 150 грамм. Вискоза от 100 до 120 грамм.
Отрегулируйте ручку основного натяжения машины до желаемого значения.
После того, как вы отрегулировали натяжение ниток, всегда рекомендуется проводить тесты.
Сначала запустите тестовый шаблон заполняющих стежков.
Если у вас возникла какая-либо петля верхнего стежка, медленно затягивайте главную ручку верхнего натяжения, пока эта петля не исчезнет (петля также может возникнуть, если ваша шпулька натянута слишком сильно).
При правильном натяжении атласных стежков на нижней стороне вышивки должна быть видна 1/3 шпульки и 2/3 верхней нити.
Примечание. Слишком большое количество шпульки на нижней стороне и / или на верхней стороне обычно означает либо слишком слабое натяжение шпульки, либо слишком сильное натяжение верхней нити.

Петли 91A Датчик натяжения для кабелей размером 3/32 дюйма, 1 / 8 ", 5/32"

Датчик натяжения Loos 91A для кабелей размером 3/32 дюйма, 1/8 дюйма, 5/32 дюйма
Описание: Датчик натяжения Loos 91A для кабелей размером 3/32 дюйма, 1/8 дюйма, 5/32 дюйма
Арт.: LOOS91A
Производитель: Loos & Company, Inc.
Номер производителя: # 91 (МОДЕЛЬ A)


Рекомендуемая производителем розничная цена: 117,71 долл. США
Описание продукта
Датчик натяжения Loos 91A для кабелей размером 3/32 дюйма, 1/8 дюйма, 5/32 дюйма
Экономичный датчик натяжения Loos упрощает настройку натяжения троса наугад.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
