Прокладка кабеля на тросе к дому, гаражу, монтаж и установка

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Содержание

Область применения технологии
Предварительные мероприятия перед монтажом
Выбор диаметра и материала троса
Опорные и натяжные элементы тросовой проводки
Требования к установке концевых креплений и особенности монтажа
Установка и натяжка троса
Элементы крепления кабеля к тросу
Распределительные коробки и осветительные устройства для крепления на трос
Часто задаваемые вопросы электриков

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2. 1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

мастерской;
летней кухне;
беседке с мангалом;
курятнику;
бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

Таблица с указанием марки кабеля и веса в кг. на 1 метр

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

Прокладка кабеля на тросе при соединения со стеной

Вариант А — прямое соединение троса с клеммой заземления

Вариант В – заземление троса отдельным проводом.

1 – анкер натяжения;

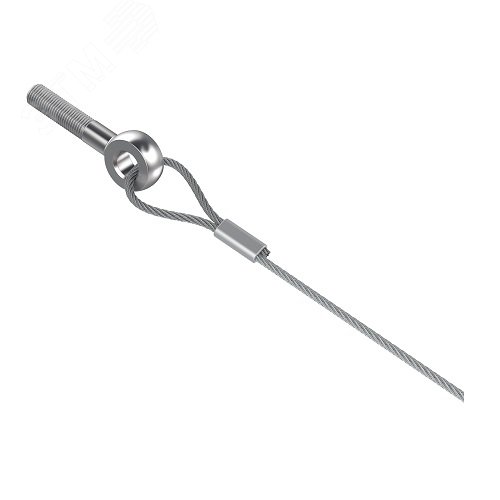

2 – петля с цилиндрическим зажимом;

3 – катанка уходящая на контур заземления;

4 – заземляемая оконечность троса;

5 – болтовой контакт заземления.

1 – анкер натяжения;

2 – петля с зажимными пластинами на болтах;

3 – провод, уходящий на контур заземления;

4 – болтовое соединение медного провода заземления с тросом;

5 – многожильный медный провод сечением 2,5 кв/мм и более;

6 – болтовое соединение провода на заземляющий контур.

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все фиксируется отгибающимися элементами.

Пример крепления распределительной коробки на трос

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.

Трос;
Пластина;
Кабель;
Распределительная коробка;
Плафон с патроном для лампы.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Оцените качество статьи:

Зажимы для троса с регулировкой натяжения для перил

Где используются зажимы для троса

Зажим для троса используется везде, где есть трос. На этом сайте представлены декоративные зажимы и натяжители для тросовых ограждений. Кроме перил, зажимы могут использоваться для различных тросовых растяжек и подвесов. Например, фиксатор для троса может применяться в вантах поддержки навесов и козырьков. Канаты могут быть самостоятельным элементом в ограждении или перегородках. Прекрасно смотрятся прозрачное ограждение с тросами для лестничных перил. Тросовые системы используются в торговом оборудовании для крепления полок, витрин, рекламных дисплеев, декоративных конструкций.

Какие бывают натяжители троса для перил

Натяжитель позволяет закрепить и натянуть стальной канат. Здесь есть разные решения:

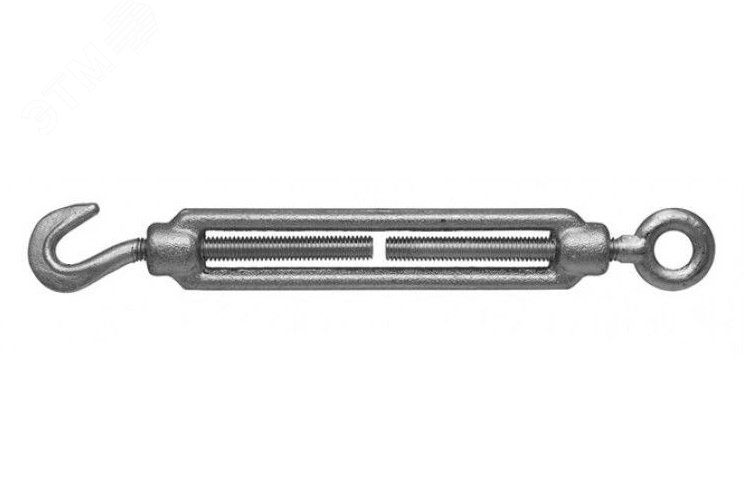

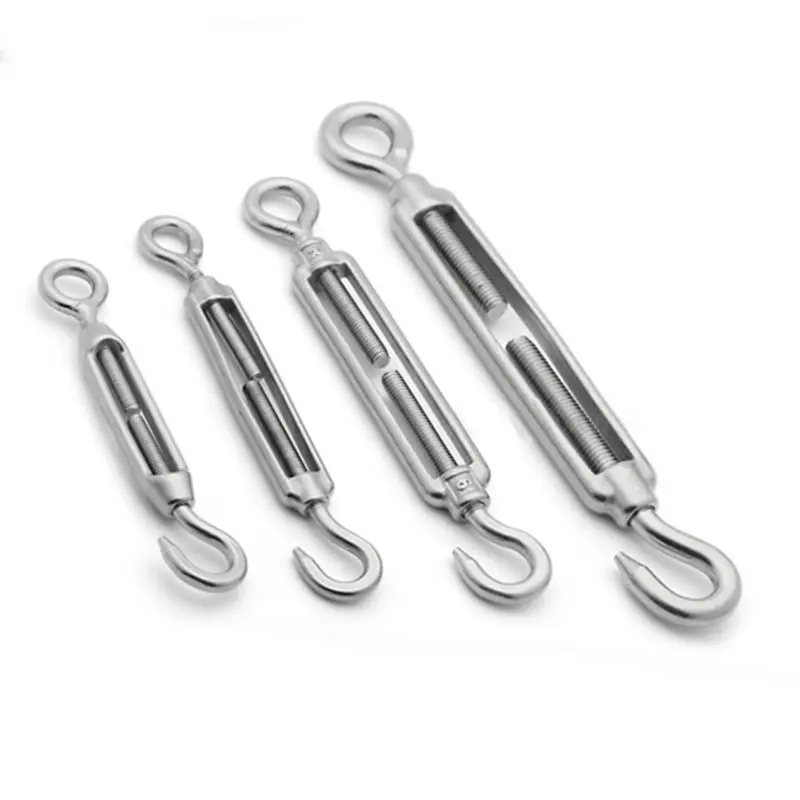

Талрепы. Талрепы имеют винты с разной резьбой (правая, левая). Такое решение позволяет натянуть трос без перекручивания. Талрепы бывают такелажные. На концах они имеют крюки или кольцо для крепления троса. Также есть талреп закрытый специально для натяжения тросов в перилах (закрытого типа). Закрытые талрепы делают с обжимом каната на концах.

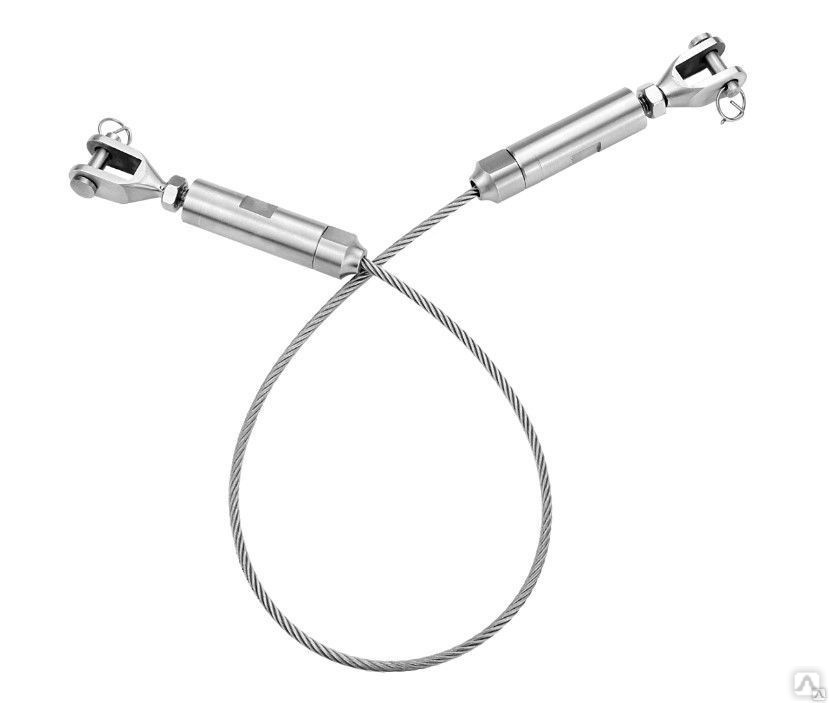

Винтовые натяжители троса. Они имеют обычную резьбу. С одной стороны зажимается трос, а с другой стороны делается резьбовое соединение. Натяжение осуществляется винтом или гайкой через стойку или кронштейн.

Материал для изготовления

Крепёж троса имеет презентабельный аккуратный вид. Своей цилиндрической формой и маленькими размерами зажимы гармонически сливаются с тросом. Ведь его назначением является сделать перила лёгкими и невесомыми. Несмотря на декоративный вид, зажимы несут большую нагрузку и являются безопасными в использовании. Для улицы подойдут зажимы из нержавеющей стали. Они гарантировано обеспечат превосходный внешний облик на длительное время. Для помещения подойдут более дешёвые варианты с цинковым покрытием. Также крепёж троса можно покрыть полимерной краской под цвет перил. Всю фурнитуру (гужёны, гайки, шайбы) можно изготовить из нержавеющей стали.

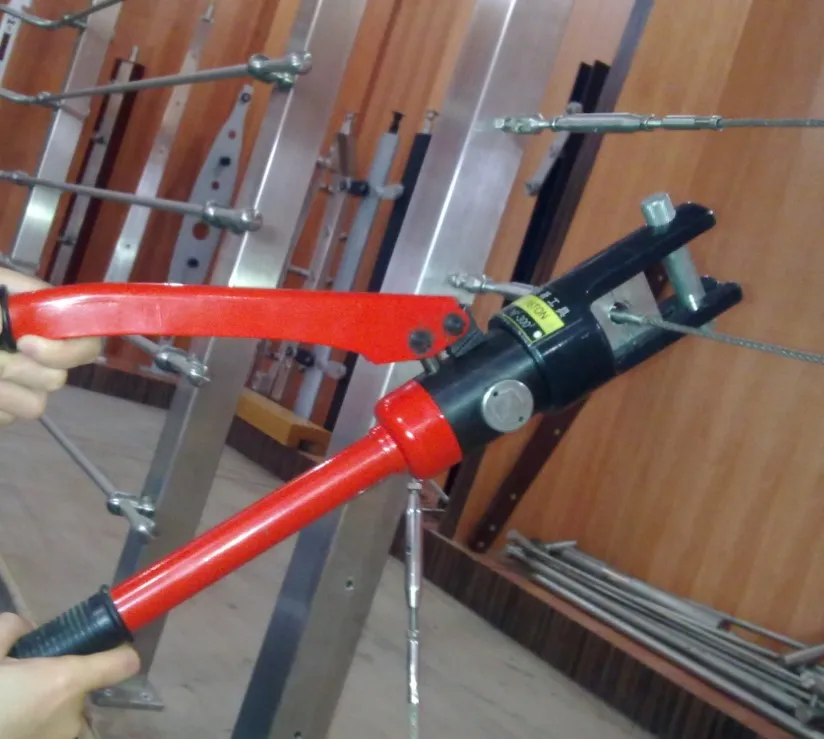

Как монтировать натяжитель троса для ограждений

В стойках сверлятся отверстия под шпильку для натяжки троса. На лестнице отверстия сверлятся под углом в одну линию. На перилах собираются зажимы со шпильками и гайками. Затем за меряется длина троса с учётом захода в зажимы. Резать лучше болгаркой, при этом избегать распушивания троса. Трос вставляется в зажим и зажимается двумя гужёнами под шестигранник. Натяжка происходит накручиванием гаек с обоих сторон троса. Лишнюю шпильку можно отрезать. Декоративная гайка делает крепление завершённым и элегантным. Натяжители устанавливаются на крайних стойках. Они должны быть достаточно прочными, чтобы не деформироваться при натяжении канатов.

Преимущества ограждений с тросами

Не надо красить. Троса всегда будут иметь нарядный вид.
Визуальная лёгкость. Троса делают перила визуально лёгкими и прозрачными не заслоняют вид на красивый пейзаж за окном.
Красиво выглядят. Ограждение с тросами смотрятся красиво и современно. Даже простые бюджетные перила будут смотреться эффектно.
Лёгкий монтаж. Работы можно выполнить самостоятельно в любой момент, без сварочных работ и грязных работ.
Купить троса можно разных диаметров, в ПВХ оболочке, из нержавейки и т.д.

Нагрузка на кабель

Приведенные ниже уравнения также можно использовать для кабелей, нагруженных только собственным весом, если отношение высоты провисания (h) к длине (L) меньше 0,1 .

Равномерно нагруженные кабели с горизонтальными нагрузками

Трос имеет форму притчи, а горизонтальные опорные силы можно рассчитать как0005 = Q L ² / (8 ч) (1)

, где

R _1x = R _2x = горизонтальные силы поддержки (LB, N) (равен средней точке. натяжение троса)

q = удельная нагрузка (вес) на трос (фунт/фут, Н/м)

L = пролет троса (фут, м)

h = провис троса ( футов, м)

масса и вес

Силы вертикальной опор на конце кабеля можно рассчитать как

R _1y = R _2y

= Q L / 2 (1a)

, где

. R _1y = R _2y = вертикальные опорные силы (фунты, Н)

Результирующие силы, действующие в концевых опорах и в направлении кабеля вблизи опор, можно рассчитать как

R ₁ = R ₂

= (R _1x ² + R _1Y ²) ^0,5 9000

99029 = ). + R _2Y ²) ^0,5 (1B)

Где

R _1,2 = Рездульная сила при поддержке (LB, N) 9006

= результирующая сила при опор (LB, N)

= результирующая сила в поддержку (LB, N)

. θ можно рассчитать как

θ = TAN ^-1 (R _1Y / R _1x)

= TAN ^-1 (R _2Y / R _2x) (1C) 999921 / R _2x) (1c)

/ R _2x) (1c)

/ R _2x) (1c) ₃ / R _2x) (1C) _3Y / R _2x) (1C) просматриваемого кабеля может быть аппроксимирован до

S = L + 8 H ² / (3 л) (1d)

Где

S = Длина кабеля (Ft, M)

Обратите внимание, что уравнение неверно, когда h > L / 4,

KIP = 1000 фунтов
KLF = KIP на линейную ногу

. L – длина (м, фут)

h – провисание (м, фут)

R _12x (Н, фунт): 45
R _12y (Н, фунт): 60 _R (Н, фунты): 75
θ (градусы): 53,1
с (м, футы):

Пример — равномерная нагрузка на кабель, британские единицы

Кабель длиной 100 футов и прогибом 30 футов имеет равномерную нагрузку 850 фунтов/фут . Горизонтальные опоры и кабельные силы среднего простира могут быть рассчитаны как

R _1x = R _2x

= ( 850 фунт /фут ) (100 FT) ² /FT ) (100 FT) ² /FT ) (100 FT) ² /FT ) (100 FT) (8 (30 футов))

= 35417 фунтов

Вертикальные силы на опорах можно рассчитать как

R _1y = R _2y

= ( 850 lb/ft ) (100 ft) / 2

= 42500 lb

The resultant forces acting in the supports can be calculated as

R _1,2 = (( 35417 lb ) ² + ( 42500 lb) ² ) ^0.5

= 55323 lb

The angle θ can be calculated as

θ = tan ^-1 ((42500 lb) / (35417 lb))

= 50. 2 ^o

Длина провисшего кабеля может быть приблизительно равна

s = (100 футов) + 8 (30 футов) ² / (3 (100 футов))

= 124 фута

Пример — однородный кабель Нагрузка, единицы СИ

Кабель А длиной 30 м и провис 10 м имеет равномерную нагрузку 4 кН/м . Горизонтальные опоры и кабельные силы среднего простира могут быть рассчитаны как

R _1x = R _2x

= (4000 Н/М) (30 м) ^{2 = (4000 Н/М) (30 м) 29000} / (8 (10 м))

= 45000 Н

= 45 кН

Вертикальные опорные силы можно рассчитать как

R _1Y = R _2Y

= ( 4000 Н / м ) (30 М) /2

= 60006. N
444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444P = 60 кН

Угол θ можно рассчитать как

θ = TAN ^-1 ((60 кН) / (45 кН))

= 53. 1 ^O

= 53.1 ^O

= 53.1 ^O 9000

Результирующее усилие, действующее в опорах, можно рассчитать как

R _1,2 = (( 45000 N ) ² + ( 60000 N) ²) ^0,5

) ^0,5

^{) = 75000 Н
          = 75 кН
Длина провисшего троса может быть приблизительно равна
   = 38,9 м
Пример — известное натяжение на опорах — расчет провисания и длины троса
Вертикальные силы в опорах могут быть рассчитаны как
R _1y = R _2y
= ( 4 кН /м ) (30 м) /40005 ( 4 кН /м ) (30 M) / ( 4 кН /м ) . 2
              = 60 kN
The horizontal forces in the supports can be calculated as
R _1x = R _2x
      = ((100 kN) ² – (60 кН) ²) ^0,5

= 80 КН
Угол θ можно рассчитать как
θ = TAN ^-1.0029 ((60 кН) / (80 кН))
= 36,9 ^O
Обвинение может быть рассчитано путем изменения уравнения от 1 до
H = Q L ² / (8 9 H = Q L ² / (8 6 H = Q L ² / (8 9 R _1x)
= (4 кН / м) (30 м) ² / (8 (80 кН))
= 5,6 М
Длина прогибленного кабеля может быть оценена до
с = (30 м) + 8 (5,6 м) ²/ (3 (30 м))
= 32,8 м

Едино нагруженные кабели с наклонными аккордами
Наклонный калькулятор для кабеля – с однородными горизонтальными нагрузками
с наклонными поясами и равномерными нагрузками. Калькулятор основан на итеративном алгоритме, в котором кабель параболической формы адаптирован к пролету L , высоте h ₁ и h ₂ в соответствии с рисунком выше. Уравнение притчи, оцененное ниже, можно использовать для воспроизведения формы в электронных таблицах или системах САПР.
Входы
Canvas
Результаты
Горизонтальные силы поддержки в X-направлении могут быть рассчитаны как
R _1x = R _2x
= Q A ² / (2 H ₂
= Q A ² / (2
= Q A ² / (2
= Q A ^{2 (2}
= Q A ²
= Q A ²
= Q A )
      = q b ² / (2 ч ₂) (2a)
Если b> Максимальные силы в кабеле и при поддержке 1 и 2 можно рассчитать как
R ₂ = (R _2x ² + (Q B) ²) ^0,5 (2C)
R ₁ = (R _1x ² + (Q A) ²) ^0,5 (2d) ^{– и ^0,5 (2d) ^{– и ^0,5 (2d) ^{– и ^0,5 (2d) ^{– и ^0,5 (2d) вертикальные силы на опоре 1 и 2 можно рассчитать как}}}}
R _2y = (R ₂ ² – R _2x ²) ^0,5 (2E)
959 ^{R11111111111111111111111111111111111111111111111111111111111111111111111111111111511111Р2У} (2E) ) ^0,5 (2E) ) ^0,5 (2E) ) (R ₁ ² – R _1x ²) ^0,5 (2F)
Углы между горизонтальными и полученными силами могут быть рассчитаны как
θ _{2 9001 = COS _{. 0028 -1 (R _2x / R ₂) (2G)}}
θ ₁ = COS ^-1 (R _1x / R ₁) (2G) 9 33333333333333333333333333333333333333333333333333333333333333333333333333333333 3 / r ₁) (2G) 9 / R ₁) (2G)
Длина просматривающего кабеля может быть оценена как
S _B = B (1 + 2/3 (H ₂ / B) ²) (2H)
S _A = a (1 + 2/3 (h ₁ / a) ² )             (2i)
S = S _A + S _B (2J)
Пример – наклонный кабель с однородной нагрузкой, SI UNITS
Кабель с пролетом 30 М, длиной A = 7,2 м , длина b = 22,8 м, провис h ₁ = 1 м и провис h ₂ = 10 м имеет равномерную нагрузку 4 кН/м .
Горизонтальные опорные силы можно рассчитать как
R _1x = R _2x
= (4 кН / м) (30 м) ² / (((1 м)) ^0,5 + ( (10 м)) M) ) ^0,5))
= 104 кН
Полученные силы поддержки могут быть рассчитаны как
R ₂ = (103,9 кН) ² + (4 кН/м. ) (22,8 м)) ² ) ^0,5

     = 138 кН
R ₁ = ( (103,9 кН) ² + ((4 кН/м) (7,2 м)) ²) ^0,5

9000 2 9005 = 108 KN}

9000 2 9005 = 108 KN

9000 2 9005 = 108.

The vertical forces in the supports can be calculated as

R _2y = ((138.2 kN) ² – (103.9 kN) ² ) ^0.5

= 91.2 kN

R _1y = ((107,8 кН) ² – (103,9 кН) ²) ^0,5

= 28,8 кН

= 28,8 кН
9

Поддержка 1 и 2 можно рассчитать как

θ ₂ = COS ^-1 (( 103,9 кН )/ (138,2 кН) )

= 41,3 ^O

= 41,3 ^O

9000
θ ₁ = cos ^-1 ( ( 103. 9 kN )/ (107.8 kN) )

= 15.5 ^o
The length
s _b = (22,8 м) (1 + 2/3 ((10 м) / (22,8 м)) ² )
90 0 4 6
с _до = (7,2 м) (1 + 2/3 ((1 м) / (7,2 м)) ²)
= 7,3 м

с = ( 99969
S = ( 7,3 м ) + ( 25,7 м )
= 33 м

Кабельные показатели натяжения кабеля
Измерители натяжения кабеля Check-Line предназначены для широкого спектра применений, включая измерение натяжения растяжек, стальных канатов, такелажа мачты, подвесных линий и многого другого. Мы предлагаем измерители натяжения кабеля для фиксированных пролетов и бегущих линий. Пожалуйста, свяжитесь с нами, чтобы рассмотреть вашу заявку и помочь вам выбрать лучшую модель для ваших требований.

Измеритель натяжения тросов для тросов, растяжек, тросов ограждения, тросов и многих других применений
2 диапазона, до 10 000 фунтов/45 кН/4500 кг грузоподъемность
Измеряет кабели от 3/16″ до 1
Измеритель натяжения кабеля с Bluetooth-выходом для создания комплексного отчета о месте установки
Грузоподъемность 10 000 фунтов/45 кН/4500 кг
Измеряет кабели от 3/16 дюйма до 1 дюйма
Измеритель натяжения кабеля для предварительно натянутых кабелей, закрепленных на обоих наконечники

Для материалов диаметром до 46 мм, 1-3/4″
Грузоподъемность до 20 000 кг, 44 000 фунтов или 200 кН
Ручной датчик натяжения для тяжелых условий эксплуатации для перемещения кабелей диаметром до 30 мм
Предлагается 16 диапазонов для натяжения до 10 кН / 1000 кгс / 2200 фунтов силы
3
3 защита от перегрузки
Предназначен для измерения проводов и кабелей, закрепленных на обоих концах. (закрытая система)
5 Диапазоны до 1000 фунтов
Для использования ТОЛЬКО в закрытых силовых системах
Диапазоны натяжения до 100 кг / 220 фунтов
Встроенная компенсация диаметра от 0,5 до 5 мм (0,020″ – 0,200″)
Ассортимент TIMH представляет собой тензиометр с бегущей линией или RLTM, предназначенный для причальных, морских, морских, буксируемых и спасательных приложений.
Грузоподъемность до 80 тонн / 176 000 фунтов
Грузоподъемность 22 000 фунтов (10 т)
Более низкие диапазоны доступны по запросу
Выход Bluetooth для использования с приложением для смартфона (бесплатная загрузка) . Экспорт данных по электронной почте или тексту
Измеритель натяжения кабеля Quick-Check для стальных канатов и растяжек
2 диапазона, грузоподъемность до 10 000 фунтов
Измеряет кабели от 3/16″ до 1″
Высокопроизводительный измеритель натяжения троса
4 диапазона до 44 000 фунтов / 200 кН Нагрузка
Для кабелей до 1,5 дюйма (38,1 мм)
Стационарный измеритель натяжения кабеля
Грузоподъемность 20 000 фунтов / 10 000 кг , проволочный канат и растяжки
Шкала эмпирических единиц 0–100
Калибровка с использованием образца для измерений
Для измерения натяжения, тяги и веса
Доступны грузоподъемность от 500 до 100 000 фунтов, от 200 до 50 000 кг, от 2 000 до 500 000 кг, от 2 000 до 500 000 ньютонов для Meter Tension 90 9003 Проволочные/волокнистые канаты

4 диапазона натяжения от 10–100 кг до 40–400 кг
Диаметр каната: 2–4 мм
Аренда измерителя натяжения кабеля
Калибровка для 16 тросов с общей растяжкой
Срок аренды 1 неделя или более
Вместимость 22 000 фунтов (10 т)
Более низкие диапазоны доступны по запросу
Выход Bluetooth для использования с приложением для смартфона (бесплатная загрузка)
Отображает и записывает натяжение, скорость линии и выплаты.

TOP HEADLINES
