Наждак своими руками из стиральной машины

Большое распространение получил наждак. Он может применяться для заточки режущей кромки ножа или ножниц, а также многих других режущих предметов. В продаже встречается просто огромное количество различных моделей, все они характеризуются своими определенными эксплуатационными качествами. Слишком высокая стоимость определяет то, что многие решают создать наждак своими руками. Рассмотрим особенности самодельного варианта исполнения подробнее.

Наждак своими руками

Принцип работы самодельного устройства

Прежде чем изготовить самодельный наждак своими руками нужно рассмотреть особенности его принципа работы. Они заключаются в нижеприведенных моментах:

  1. При изготовлении инструмента в качестве основы применяется стиральная машина и другие распространенные бытовые приборы.
  2. Основой конструкции становится электродвигатель, от которого передается вращения. Именно он запускает устройство.
  3. От электрического двигателя отходит вал, к которому подбирается наиболее подходящие насадки. Выточить их можно своими руками при наличии токарного или фрезеровального станка.
  4. На специальной насадке устанавливается наждачный круг, который будет проводить механическую обработку поверхности.

Устройство наждака

При подключении прибора к электросети двигатель начинает работать, передавая вращение наждачному кругу. Принцип работы наждака довольно прост, поэтому его создать можно своими руками при применении подручных материалов.

Выбор электродвигателя

Основным элементом рассматриваемой конструкции является электрический мотор. Собирая самодельный наждак уделяется внимание следующим рекомендациям:

  1. Чаще всего используется двигатель от стиральной машины, к примеру, «Волга» или «Сибирь». Устанавливаемые движки на этих приборах характеризуются высокой производительностью и надежностью, при этом обойдется дешево. Кроме этого, с них забирается выключатель для создания блока управления.
  2. Больше всего подходят электрические двигатели, которые имеют от 1 до 1,5 оборотов в минуту. Нельзя использовать варианты исполнения с числом оборотом более трех тысяч. При подобной нагрузке конструкция, созданная своими руками, не выдержит ее, наждачный круг может сломаться. Слишком большое количество оборотов подходит в случае, если нужно провести полировку, а не заточку поверхности.
  3. При создании наждака своими руками и использовании двигателя с большим количеством оборотов следует использовать наждачные круги высокой прочности. Только они смогут выдержать оказываемую нагрузку.
  4. Показатель мощности должен находится в пределе от 100 до 200 Вт. При желании можно повысить показатель до 400 Вт, но не более.

Двигатель для наждака

Устанавливаемый мотор может быть однофазным и трехфазным. Рекомендуется отдавать предпочтение однофазным вариантам исполнения, так как они могут питаться от бытовой сети. Трехфазные характеризуются высокой производительностью, в меньшей степени подвержены нагреву.

Подготовка фланца

Для создания рассматриваемой конструкции своими руками также потребуется фланец. При необходимости его можно выточить своими руками или обратиться к профессиональному токарю. Особенностями этого этапа назовем следующие моменты:

  1. Нужно знать диаметр посадочного отверстия используемого наждачного круга.
  2. При создании фланца учитывается диаметр вала. Фланец и вал должны обладать схожими диаметрами, слишком большой зазор может привести к серьезным проблемам.

Фланец

Подобный элемент крепится при помощи гайки, болта и шайбы. Нарезание резьбы проводится с учетом того, в каком направлении будет вращаться выходной вал. К примеру, при вращении круга по часовой стрелке, то нарезаемая резьба должны быть левой. За счет выбора противоположно направленной резьбовой поверхности снижается вероятность раскручивания гайки во время работы. Если это произойдет, то рабочая часть слетает на большой скорости, что приведет к травмам и другим повреждениям.

Если не получается изготовить фланец из заготовки, то можно использовать в качестве основы трубу с подходящим диаметром. Устранить зазор между втулкой и валом можно путем применения уплотнительного материала. Если зазор слишком большой, то используется несколько втулок различного диаметра.

Направление движения наждака

Перед изготовлением самодельной конструкции своими руками необходимо определиться с тем, в каком направлении будет двигаться ротор. Асинхронные двигатели могут менять направление движения рассматриваемого элемента в зависимости от того, как был подключен источник питания. Особенностями подобного момента назовем следующую информацию:

  1. Перед подключением источника питания определяется предназначение обоих обмоток. Измерение сопротивления проводится тестером, у рабочей оно в несколько раз ниже, чем пусковой
  2. Обмотка, предназначенная для работы устройства, подключается к источнику энергии. Пусковая подводится реле и катушке, после чего устройство включается.

Направление заточки

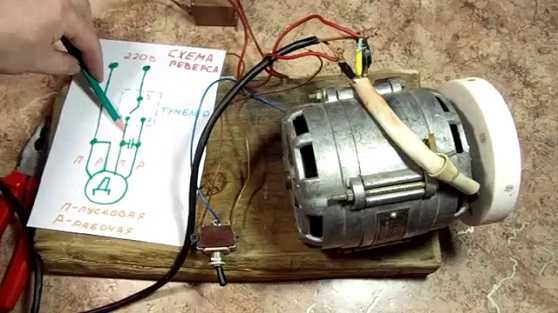

Меняя положение проводки можно задавать требуемое направление движения ротора. От этого зависит то, по часовой стрелке или против будет вращаться наждак.

Установка устройства

После сборки наждака его крепят на основе, в качестве которой часто применяется верстак. Крепление проводится при применении обычных болтов. Важно выбрать основу, которая сможет выдержать сильную вибрацию и нагрузку. Самостоятельное изготовление опоры можно провести при использовании металлических пластин и уголков.

При точении режущей кромки может возникать сильная вибрация. Решить подобную проблему можно при использовании резиновых накладок, которые вырезаются из обычного шланга.

Установленный наждак

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

  1. Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза.
  2. Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков.
  3. Нельзя проводить работы в перчатках и в одежде с длинными рукавами. Во время движения абразивного круга они могут зацепится, что приведет к травме.
  4. Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих. Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности.
  5. Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.

Самодельный наждак из двигателя стиральной машины

Стоит учитывать, что шлифовальный наждачный станок своими руками собирается не только при использовании мотора от стиральной машины, но и многого другого оборудования, у которого параметры схожие.

При сборке конструкции уделяется внимание следующим моментам:

  1. Все движущиеся элементы должны быть спрятаны в защитный корпус. За счет этого повышается безопасность проводимых работ. Изготовить его можно при использовании листового метала.
  2. Не стоит забывать о том, что обычный листовой металл подвержен воздействию ржавчины. Именно поэтому нужно предусмотреть защиты поверхности от подобного воздействия, для чего используется специальная краска или другие вещества. Время от времени обновляя защитный слой можно существенно продлить срок службы устройства.
  3. Можно предусмотреть установку нескольких фланцев, которые будут рассчитаны на наждачные круги с различными посадочными отверстиями.
  4. Электродвигатель с наждачным кругом может быть соединен жестко или через клиноременную передачу. Для этого проводится установка двух шкивов, которые предназначены для натягивания ремня. При смене диаметра шкивов можно регулировать количество оборотов, передаваемых на наждачный круг.
  5. Охлаждение осуществляется за счет активного обдува конструкции, для чего ротор передает вращение и лопастям.
  6. Стоит учитывать, что конструкция не защищена от воздействия повышенной влажности. Создавая наждак своими руками уделяется внимание тому, где именно будет устанавливаться конструкция. Для этого подходит домашняя мастерская или большой навес.

Наждак из двигателя для стиральной машины

Самодельный наждак сможет прослужить в течение длительного периода. При этом он не нуждается в обслуживании. Если использовать мотор с разбора и подручные материалы, создаваемая конструкция своими руками обойдется в разы дешевле в сравнении с покупными предложениями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как сделать наждак своими руками

В хозяйстве постоянно возникает потребность в том, чтобы наточить ножи и другие бытовые предметы. Некоторые обращаются за помощью к платным услугам, а другие находят оригинальное решение, сделав собственный наждак. Как сделать наждак своими руками в домашних условиях? Об этом вы сможете узнать из этой статьи, в которой содержится опыт большого количества самоделок.

Зачем он нужен

Наждак необходим для выполнения самых разных работ. Например, это может быть заточка сверл. В процессе работы сверла греются и, как следствие, затупляются. Выбрасывать их и покупать новые совсем нелогичное решение. Тем более что с наличием наждака можно заточить сверла самостоятельно. Это касается и кухонного ножа. Пожалуй, не одна домохозяйка просит своего мужа наточить нож. Обычное трение ножа об нож затруднительное занятие, тем более что такая заточка не будет долгосрочной. По этой причине иметь собственный наждак дома всегда только в плюс.

Хотя, безусловно, можно не тратить время на изготовления самодельного устройства, так как можно купить готовый наждак, все же, при наличии всех необходимых деталей, почему бы и не смастерить наждак самостоятельно?

Заготовки

Одним из важных компонентов самодельного наждака является переходное устройство с фланцем. Его можно сделать на токарном станке. Что для этого необходимо?

  1. Составить эскиз.
  2. Обозначить размеры диаметра вала двигателя.
  3. Диаметр внутреннего отверстия шлифовального камня.

Что касается изготовления фланца, то его можно сделать отдельно или непосредственно на переходнике. В зависимости от направления вала, должно быть выбрано направление нарезки резьбы. Если вал движется по часовой стрелке, то резьба левая, и ровно наоборот. В таком случае гайка в процессе работы наждака будет закручиваться произвольно. А это, в свою очередь, сделает эксплуатацию наждака безопасной.

Как быть если отсутствует подходящий цилиндрический материал для втулок переходника? В таком случае возьмите толстостенную трубу. Образовавшийся зазор между втулкой и двигателем можно заполнить тканой изолентой. Однако этот вариант не самый надежный.

Чтобы не пришлось подматывать, можно использовать металлическую трубу, наружный диаметр которой 32 мм. Она оденется довольно-таки просто и надежно.

Электродвигатель

Очень часто наждак изготавливается из двигателя стиральной машинки. На вал двигателя необходимо одеть наждак и зафиксировать его на нем. Так, можно использовать двигатель от стиральной машинки «Вятка», «Рига» и т. п. Эти и подобные двигатели обладают достаточной мощностью. Также потребуется взять от таких устройств и пускатель.

Рекомендованное количество оборотов для наждака 1000–1500 в минуту. Если обороты превышает 3 тыс., то это может привести к разрыву круга. Чем выше мощность двигателя, тем крепче потребуется наждачный круг, а также крепление для него.

Что касается мощности, то достаточно будет 100 или 200Вт. Если необходимо затачивать крупные детали, то двигатель может достигать мощности до 400 Вт.

Сборка и монтаж

К креплению наждака следует отнестись внимательно. От качества крепления напрямую зависит безопасность его эксплуатации. Для крепления к верстаку рекомендуется использовать кронштейны. Также следует использовать уголок с резиновой прокладкой для уменьшения вибрации. Обязательно сделайте защитный кожух, который защитит ваши глаза и другие открытые участки тела от попадания осколков. Кожух делается из полоски металла толщиной до 3 мм. Вырезаете полоску и закрепляете ее в форме полукольца на наждаке.

Также учтите, что при заточке металлических изделий могут образовываться искры. Чтобы защитить верстак (особенно если он деревянный) от возгорания, под низ рекомендуется установить металлический лист.

Работать на точильном агрегате рекомендуется только в защитных очках и перчатках.

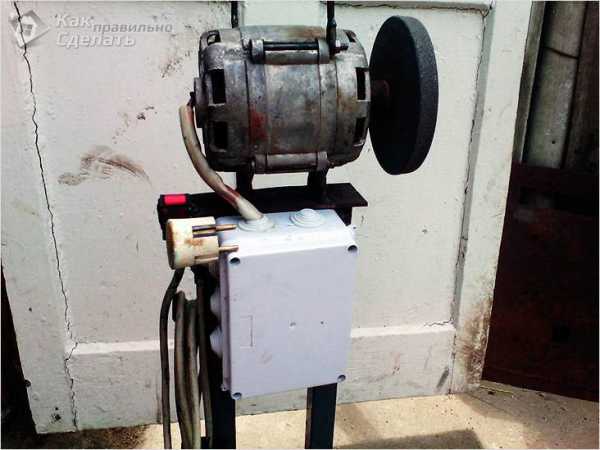

Установленный станок

Чтобы увеличить качество защиты, на кожух двигателя можно закрепить оргстекло толщиной до 5 мм. Закрепив его на навески, его можно будет откидывать.

Не менее важно обращать внимание на технику безопасности. Нельзя работать на верстаке в одежде, рукава которой свисают.

Защита

Так, мы рассмотрели с вами особенности изготовления самодельного наждака. Если вы имеете собственный опыт в этой работе, то пишите свои комментарии в конце этой статьи. Для начинающих мастеров, рекомендуем дополнительно просмотреть подготовленный видеоматериал.

Видео

kakpravilnosdelat.ru

Как изготовить самодельный наждак для собственной мастерской

Часто возникает ситуация, когда необходимо заточить инструмент или поточить ножи. Для выполнения этих работ лучше всего подойдет заточной станок — его еще называют точило или наждак. Это простейший электроинструмент, который состоит из электродвигателя и абразивного круга. В торговой сети продается много вариантов, которые отличаются друг от друга ценой и производителем, но предназначены для выполнения одной функции – заточка режущего инструмента. Не спешите приобретать электроточило заводского изготовления: любой домашний мастер способен изготовить его своими руками при наличии необходимых запчастей.

Подбор электродвигателя

Чтобы сделать наждак самостоятельно, в первую очередь необходимо подобрать подходящий электродвигатель. Чаще всего это мотор от стиральной машины старого образца, например, Малютки — он как нельзя лучше подходит для этой цели. Такой мотор отвечает определенным требованиям: его мощность в пределах 100-200 Вт, а число оборотов не превышает 1500 оборотов в минуту. Если частота вращения будет больше, то возникнет опасность разрушения абразивного круга.

Высокие обороты двигателя нужны для полировки деталей, а для заточки они не подходят.

Чтобы сделать самодельный наждак, можно применить и любой другой электродвигатель. Он должен отвечать определенным параметрам.

  1. Вращение вала должно быть минимальным. Лучше всего подходят моторы, имеющие не более 1 000 оборотов в минуту.
  2. Мощность двигателя должна быть в пределах от 100 Вт до 1 Квт. Чаще всего используются моторы мощностью 400 Вт.
  3. Желательно, чтобы он имел лапы для крепления.
  4. Лучше всего подходит однофазный или асинхронный мотор, рассчитанный на включение в сеть 220 вольт.

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Самодельный флянец

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Это делается в целях безопасности, чтобы во время работы гайка не раскручивалась под действием вибрации станка, что чревато слетанием абразивного круга и травматизмом.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Как приспособить дрель и болгарку под электроточило

Сделать наждак можно не только из подходящего электродвигателя, имеющегося в наличии. Для этого можно приспособить электроинструмент — это может быть электрическая дрель или шуруповерт.

Последний хуже подойдет для этих целей: у него недостаточная мощность и маленький ресурс аккумуляторов.

Изготовление точила из дрели начинают с приобретения насадки.

В ней закрепляют заточной камень, а затем зажимают в патрон. Остается закрепить его на неподвижном основании с помощью специального крепления, которое можно купить в магазине, продающем электроинструменты. При помощи такого электроточила можно поправить топор, наточить кухонный нож или заправить сверло.

В случае крайней необходимости, точило можно изготовить из болгарки. Для этого не требуется приобретать специальных приспособлений и оправок, необходимых для крепления наждака. Следует только закрепить ее в горизонтальном положении на массивном основании, установить стандартный отрезной или заточной диск, и точило готово к работе.

Мини заточный станок

Электрическое точило бывает необходимо, если мастер занимается моделированием: при работе часто требуется подтачивать маленькие детали. Большое точило не приспособлено для выполнения мелкой работы, поэтому часто делают мини-наждак своими руками. Алгоритм сборки таков:

  • берут двигатель от жесткого диска компьютера или детской игрушки;
  • натяжную втулку спицы от мопеда припаивают к оси двигателя;
  • маленький заточной круг прикручивают с помощью винта и шайбы к валу;
  • подключают блок питания;
  • закрепляют устройство на станине, и наждак готов.

Часто для этих целей используют электродвигатели от неисправной швейной машины. Преимущество этого станка в том, что у двигателя имеется регулятор скорости, а это расширяет возможности прибора. Его можно с успехом применять и как полировальную машинку.

Техника безопасности при работе с самодельным устройством

Изготавливая электроинструменты самостоятельно, следует неукоснительно соблюдать технику безопасности. Если промышленные агрегаты укомплектованы средствами защиты., то в самодельных устройствах придется изготовить их самому. Следует знать, что эксплуатация точила из двигателя стиральной машины без защитного кожуха запрещена. Сделать его можно из листового металла толщиной 2,5 мм.

Рабочий круг во время заточки испытывает сильную вибрацию. Для исключения разрушения наждака во время работы, устанавливая камень, под металлические шайбы ставят прокладки из картона. Также следует убедиться, что диск не имеет трещин.

Во время работы следует стоять сбоку от круга, чтобы при его поломке осколки не полетели в оператора.

tehnika.expert

Самодельный наждак своими руками — studvesna73.ru

Достаточно часто домашние мастера испытывают необходимость в использовании наждака. Он может потребоваться, когда затупились ножи или ножницы, а также другие режущие инструменты, требующие заточки время от времени. Приобретать такое оборудование многие специалисты не спешат по той причине, что оно стоит очень дорого. Не нужно говорить и о частных потребителях, которые используют подобное оборудование не столь часто, как профессиональные мастера.

Самостоятельное изготовление наждака

Наждак своими руками можно изготовить, если вы располагаете движком от старой бытовой техники, его можно применить в дело. Для начала нужно выбрать электрический двигатель, который бы подошел для изготовления описанного оборудования. Довольно часто для конструирования используют двигатели от старых стиральных машин по типу «Вятки9raquo;, «Волги9raquo; или «Сибири9raquo;. Подобная техника обладает довольно мощным мотором.

Помимо прочего, у стиральной машины можно позаимствовать выключатель, который имеет пускатель. Несмотря на то что проведение данных работ может показаться довольно простым, наждак своими руками изготовить весьма сложно. Например, в качестве одного из главных вопросов выступает то, как на вал мотора можно насадить точильный камень. Это обусловлено тем, что там не всегда есть резьба. Кроме того, диаметр отверстия камня может не совпадать с диаметром вала. По этой причине нужно подготовить специальную точеную деталь.

Определение параметров

Для того чтобы смастерить наждак своими руками, нужно первоначально определить его параметры. Довольно часто для изготовления такой установки в домашних условиях используются асинхронные двигатели. Для наждака можно применить предельную оборотистость, которая равна 3000 оборотам в минуту. Если использовать более внушительную частоту вращения, то можно столкнуться с проблемой разрыва точильного камня. Предпочтительней в домашних условиях применять мотор, который имеет обороты в пределах 1000-1500. Если использовать электродвигатель на 3000 оборотов в минуту, то нужно подготовить достаточно прочный камень. Помимо прочего, будет необходим качественный фланец. Наиболее часто большие обороты моторов используются не для проведения заточки, а для полировки деталей.

studvesna73.ru

Как сделать наждак своими руками

Безусловно, вы не раз слышали о пользе наждака в домашнем хозяйстве, даже если вы не являетесь любителем мастерить поделки своими руками. Ведь в каждом жилье найдутся ножи, ножницы и другие колющие и режущие инструменты, которые время от времени требуют заточки. А вот цена наждака в большинстве торговых точек вас не порадует! И поэтому почему бы не задуматься о самостоятельном изготовлении этого невероятно полезного инструмента?

Многие люди используют сверла для того, чтобы получить отверстия в металле при помощи сверлильного станка или дрели. Через определенное время сверло начинает сильно греться и хуже сверлить, из-за того что оно затупилось. И все это происходит довольно быстро, если дрелью сверлить на повышенных оборотах. Бывают такие случаи, когда сверло посредине обламывается, если его «закусило» при выходе из металла, а деталь при этом была не закреплена.

Соответственно, тупым инструментом работать — одно мучение. В наше время мало кто помнит, как раньше ходили по домам точильщики инструментов с небольшими переносными точилами и занимались заточкой всевозможных инструментов, в том числе и ножей. В наше время можно, конечно, пойдя в магазин, купить совершенно новый инструмент с заводской заточкой, а также можно заточить сверло в домашних условиях.

Чтобы заточить сверла, следует воспользоваться покупным заточным станком, а также можно заточить при помощи изготовленного своими руками наждака. Заточный станок является нужной и незаменимой вещью в хозяйстве. С помощью его затачивается практически любой инструмент, а также он может использоваться для шлифовки древесины.

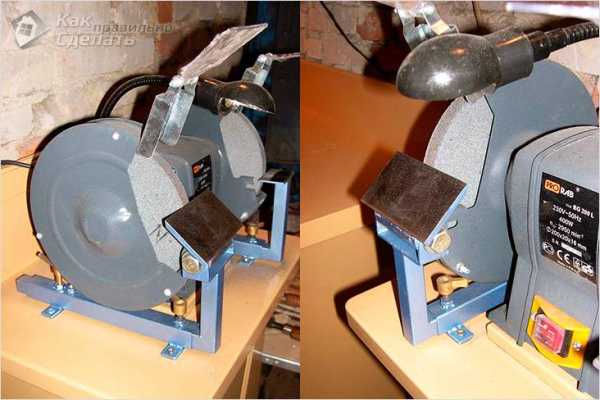

В каждом магазине инструментов продаются электрические наждаки. Довольно большой их выбор. Приобрести можно как совсем небольшой наждачок для того, чтобы затупившиеся режущие инструменты поправлять, так и довольно мощный точильный станок, с помощью которого можно сточить большой слой металла с любой детали.

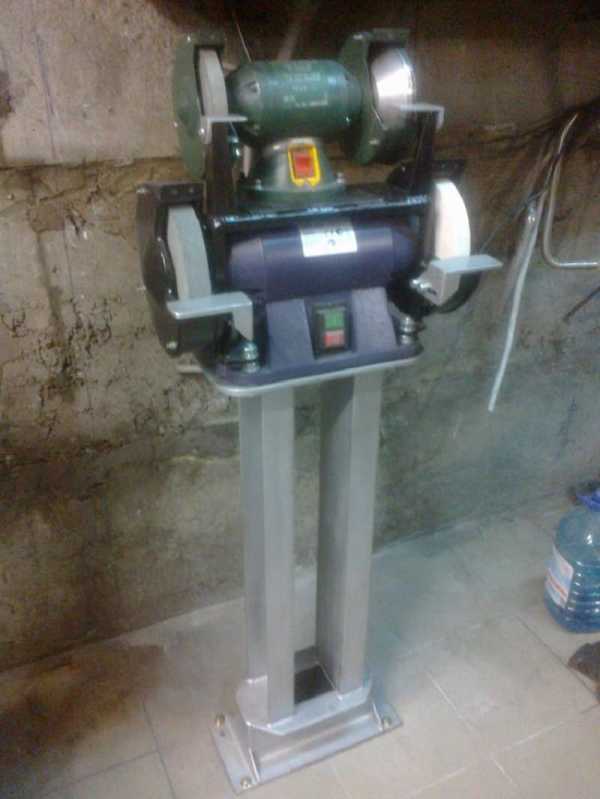

Лучшим приобретением будет двухсторонний электронаждак, с одной стороны которого находится чистовой, а с другой черновой шлифовальные круги. Эти круги для предупреждения травм должны иметь защитные кожухи — на случай разрушения или повреждения круга пре работающем двигателе. Также желательно, чтобы были у электроточила регулируемые рабочие упоры для затачиваемых инструментов и искрозащитные щитки с защитным стеклом.

Довольно удобными являются электрические наждаки, у которых регулируется скорость вращения. При снятии большого слоя нужно использовать повышенную скорость, а саму «доводку» режущей кромки делать лучше на малых оборотах. Это исключит, конечно, подгорание металла. Время от времени при заточке инструмента необходимо его охлаждать в ванночке с водой.
Наждак своими руками

В руках каждого мужчины может оказаться движок от бытовой техники, и в голове сразу начинает ютиться вопрос, как сделать наждак своими руками из подручных материалов. Для этого используются всевозможные электродвигатели, на вал которых устанавливают выточенные специально на токарном станке насадки, что предназначены для зажима наждачного круга.

Выбор электродвигателя

Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как «Волга», «Рига», «Сибирь», «Вятка» и т.п. На таких машинках двигатели довольно мощные и реверсные. Также от таких стиральных машин используются выключатели с пускателем.

Несмотря на то, что кажется это довольно просто, из двигателя от советской стиральной машинки самодельный наждак совсем не просто скомпоновать. К примеру, одним из основных вопросов является, как на вал двигателя насадить точильный камень. Там ведь не всегда имеется резьба, а диаметр отверстия камня может с диаметром вала не совпадать.

Поэтому нужна специальная точеная деталь, которая эту несоразмерность компенсировала бы. Чтобы сделать своими руками самодельный наждак, нужно знать его будущие параметры. В большинстве случаев для изготовления в домашних условиях наждака используют обычно асинхронные электродвигатели.

Для наждака считается предельной оборотистость около 3000 оборотов в минуту. Точильный камень при очень большой частоте вращения просто может разорваться. Лучшего всего пользоваться в домашних условиях двигателем с 1000 – 1500 оборотами в минуту. Если будет использоваться электродвигатель на 3000 оборотов в минуту, должен присутствовать довольно прочный камень, и изготовлен качественный фланец. Чаще всего используются большие обороты двигателя не для заточки, а для полировки изделий.

Для того чтобы наждак сделать своими руками, не обязательно стоит использовать для таких целей мощные электродвигатели. Хотя говорят бывалые мастера, что для самодельного точильного станка приемлемой мощностью является 400 Вт, а для домашнего использования хватит двигателя с мощностью около 100 – 200 Вт от советской стиральной машинки. Конечно, он является мало оборотистым, но это очень хорошо.

Можно применять для изготовления наждака своими руками трехфазные и однофазные электродвигатели. В однофазную сеть включаются и те, и другие. Аппарат подключается к однофазной сети через конденсатор.
Выточка фланца

Для соединения двигателя и камня нужно выточить фланец. Для таких целей лучше всего обратиться к токарю с чертежом наждака, размерами внутреннего диаметра камня и диаметра вала двигателя. А остальное — это дело техники и наличие подручных материалов.

Придется вытачивать и сам фланец, который на вал насаживается, а также фиксируется болтом, и гайку, и шайбу с левой резьбой. Также учесть нужно, что на гайке и фланце нарезается резьба, зависимо от направления вращения нашего вала электродвигателя. Если по часовой стрелке происходит вращение — то тогда должна быть резьба левосторонней, если вдруг наоборот — резьба должна быть правосторонней. Во время работы настольного наждака гайка наждака так самопроизвольно будет закручиваться. Если пренебречь этим фактором, гайка работать будет на раскручивание, и поэтому камень может слететь. И, конечно, это крайне опасно.

Что же все-таки делать, если для изготовления точечных втулок определенного диаметра нет возможности? В таком случае могут пригодиться куски труб подходящего диаметра, а зазоры между втулками и валом двигателя получится компенсировать подмоткой изоленты тканевого типа между втулок. Кроме того, можно надеть втулки одна на другую.

В этом случае самое главное при намотке изоленты – соблюдать равномерность, чтобы избежать при вращении образования больших биений. Втулку изготавливают из трубы диаметром 32 миллиметров, равной внутреннему диаметру наждачного круга. На неё надевается непосредственно наждачный круг, что мог сесть с натягом без подмотки.

Такая система втулок довольно плотно на валу сидит. А вот при помощи болта и шайб фиксация обязательна. В домашних условиях в валу вы сможете нарезать резьбу при помощи метчика, при этом зажав в тисках вал электродвигателя. Необходимо в этом случае определить правильно под резьбу диаметр отверстия.

Направление работы

Перед тем, как сделать наждак в домашних условиях, нужно выяснить направление его работы. В наждаке, сделанном своими руками, можно изменить направление вращения ротора. Если, к примеру, двигатель от машинки стиральной, то он является асинхронным, то есть при переключении соответствующих обмоток можно поменять направление вращения. Также в моторах от бытовой техники старого производства бывает 3 – 4 вывода. К примеру, при 4 выводах изменить направление вращения не составит большого труда.

Для этих целей находим пусковую и рабочую обмотку при помощи тестера. Уровень сопротивления рабочей обмотки, как правило, равняется 12 Ом, а пусковой составляет близко 30 Ом. Рабочая обмотка подключается к сети 220 Вт, а пусковая подключается надежно одним концом к одному выводу катушки, а вторым концом нужно коснуться кратковременно ко второму выводу обмотки и после этого сразу отбросить его (используют для этого обычно специальные реле). Если вы используете конденсаторный двигатель, то схема включения будет иной.

Значит, ваш наждак крутиться будет в одну сторону, а если, к примеру, поменять выводы пусковой обмотки местами, то соответственно вращаться будет двигатель в противоположную сторону. Можно вообще в принципе обойтись без катушки пусковой, в этом случае после включения рабочей обмотки в сеть нужно абразивный камень крутнуть в определенную сторону, и станок после этого заработает.

Установка наждака

После того, как сделали самодельный наждак, следует выяснить, как его правильно установить на верстаке. Это делается при помощи кронштейна, который также снимается со стиральной машины и крепится к верстаку болтами. Двигатель с другой стороны опирается на угол, который его поддерживает в горизонтальном положении, а также имеет вырез, что полностью повторяет форму корпуса двигателя. Чтобы уменьшить вибрацию, на уголок надевается окантовка, сделанная из резинового куска шланга.

Для избегания получения травмы от пилы и летящих обломков абразивного круга при работе на точильном станке, сделанном своими руками, необходимо сделать кожух. Изготовить лучше всего его из металла потолще — 2 – 2,5 миллиметра. Это может быть свернутая в полукольцо полоса металла.

Под рабочим органом наждака непосредственно нужно прикрутить небольшой кусок листового оцинкованного железа, который защитит верстак от искр во время работы. Все работы в целях собственной безопасности необходимо проводить в специальных для этого очках или использовать другую защиту.

В качестве приспособлений для наждака использовать можно оргстекло, толщиной 5 миллиметров. Такое стекло крепится к кожуху двигателя при помощи навесок, оно может откидываться на 180 градусов. Также для полноценности станка необходимо для упора обрабатываемой детали сделать подручник.

Конечно же, в пользе электрического точила нельзя усомниться! Ведь не будешь каждый раз использовать новый топор или сверло. Да и покупать для этого наждак как-то дороговато. Но выход есть, стоит только потратить немного времени и собрать наждак своими руками. Следуйте внимательно нашим инструкциям, предусмотрите необходимую защиту станка и не пренебрегайте требованиям безопасности во время работы.

__________________________________________________

Почитать еще:

sosedi-online.ru

наждак

Как сделать наждак (заточной станок)? Таким вопросом задаются многие начинающие мастера, которым надоело всё точить на коленке, с помощью напильника или углошлифовальной машинки. Можно конечно же купить готовый наждачный станочек, но качество многих недорогих азиатских изделий оставляет желать лучшего, а стоящие изделия от авторитетных европейских или американских фирм, которые к тому же имеют приличную мощность и габариты, стоят довольно дорого. В этой статье мы рассмотрим из чего и как изготовить недорогой наждачный станок, который будет отличного качества и будет радовать мастера долгие годы. Причём будут описаны два варианта изготовления. Для начала следует определиться с диаметром абразивного круга, ведь чем больше диаметр, вес и толщина круга, тем мощнее потребуется электро-двигатель. И если вам часто приходится работать с мелочёвкой, то и у будущего станочка могут быть весьма скромные габариты и мощность. К нему подойдёт самый распространённый двигатель от советской стиральной машины.

Если же вы работаете с крупными изделиями, например часто приходится обтачивать профильные или обычные трубы, арматуру и др., то и станок должен быть мощным и большим. Как я уже говорил, в этой статье будут описаны два варианта изготовления наждака, один более простой, а второй более сложный.

Так вот, если вы хотите в свою мастерскую большой и мощный наждак для обработки крупных деталей, то вам предпочтительнее выбрать второй вариант изготовления (который будет описан ниже). Если же вам нужен наждачок для обработки мелочёвки, тогда советую выбрать первый, более простой вариант изготовления.

Как сделать наждак — более простой вариант.

Для начала опишем более простой вариант, при котором абразивный круг (или круги) будут закрепляться непосредственно на валу двигателя. Для начала следует изготовить основание, на котором будет закрепляться сам двигатель. Основание можно изготовить даже из дерева, но всё же лучше из металла.

Двигатель конечно же лучше поискать на 220 вольт, но если не найдёте, то можно подключить и на 380. Подробно как подключить мотор и на 220 и на 380 вольт к обычной бытовой сети, я написал вот в этой статье. Если купите мотор с оборотами на 3000/мин., то изготовление втулки, которая будет описана ниже, должно быть очень точным, чтобы исключить вибрацию. Такой оборотистый мотор следует использовать, если вы хотите полировать детали для нанесения хрома (я такой изготовил специально для полировки — он показан на фото слева).

А для обработки деталей абразивными камнями, достаточно будет двигателя на 1500 — 2000 об/мин. Если у вас двигатель имеет площадку внизу с четырьмя отверстиями, то здесь всё просто, мотор ложится на основание, будущие отверстия отмечаются карандашом или маркером и затем сверлятся. Остаётся закрепить мотор к основанию с помощью четырёх болтов, а само основание можно крепить где угодно (даже в тиски, как я креплю на фото выше), с столу или верстаку, с помощью струбцин или барашковых болтов.

И такой наждак будет мобильным (переносным). Только при креплении мотора к основанию, следует учесть диаметр абразивного круга, то есть закрепить двигатель на такой высоте, чтобы круг не задевал за основание.

Бывают абразивные круги тонкие, но чуть большего диаметра, чем диаметр мотора, в таком случае придётся закрепить двигатель через какую нибудь проставку с четырьмя отверстиями (например из текстолита или плотной резины), чтобы закрепить мотор чуть выше от основания. Или там где проходит круг, основание просто обрезается (делается короче, как на моём маленьком наждаке на фото слева) — какой вариант предпочтительнее выбирать вам.

Если же двигатель не имеет специальной крепёжной площадки внизу, а имеет два отлива, с вставленными в них резиновыми втулками (сайлентблоками — как на большинстве моторов от стиральных машин) то такой двигатель крепится к основанию через два металлических уголка, и упорной планки, прикрученной к одному из болтов крышки двигателя.

Ну, а если вы приобрели мотор, который не имеет ни крепёжной площадки, ни двух приливов с сайлентблоками, то есть мотор предназначен для консольного крепления (за одну из его крышек), то для него потребуется вырезать из листового металла пластину с отверстием в центре для вала двигателя. Пример чертежа такой пластины показан в статье по изготовлению ленточно-шлифовального станка гриндера, статья находится вот здесь.

1 — вал якоря, 2 — подшипник мотора, 3 — корпус мотора, 4 и 5 — кожух, 6 — трубка, 7 — втулка, 8 — абразивный круг, 9 — шпонка.

После закрепления двигателя к основанию, теперь основная задача стоит как закрепить камень (абразивный круг) на валу двигателя. Ведь наружный диаметр вала якоря в 99 случаях из ста имеет диаметр, который меньше, чем посадочный диаметр у абразивного круга. Значит следует заказать токарю переходную втулку 7, которая изображена на рисунке слева.

Втулка должна плотно надеться на вал двигателя (с лёгким постукиванием молотка), а абразивный круг должен плотно надеться на втулку. Многие вместо втулки используют обрезки трубы, а на них наматывают изоленту, бумагу ит.п. Делать это не советую, так как даже если вам и удастся посадить круг на кусок трубки плотно, всё равно в процессе работы со временем возникнет дисбаланс и вибрация.

И если вы хотите собрать станочек и забыть про проблемы с дисбалансом, то не пожалейте немного денег на токарные работы (чтобы выточить втулку с плотной посадкой). На валу электродвигателя следует нарезать наружную резьбу под гайку (с мелким шагом), причём резьба должна быть правая или левая, в зависимости от вращения камня (чтобы под нагрузкой и проворачиванием камня, гайка закручивалась, а не откручивалась).

Ну и последней операцией будет изготовление столика, на который будет укладываться деталь при обтачивании. Столик можно изготовить из куска обычного уголка, и сделать так, чтобы при износе камня, столик можно было сдвигать к камню, для обеспечения зазора в 1-1,5 мм (между столиком и абразивным кругом).

Если вы рассчитываете на кратковременную работу наждака, то с другой стороны вала двигателя можно снять крыльчатку вентилятора и закрепить камень с более мелким абразивом, или сверлильный патрон (как на моём наждаке показанном на фото выше). Тогда возможности станка станут больше, можно будет в патрон закрепить например проволочный (зачистной) круг или полировальный круг небольшого диаметра, да и вообще быстро установить любую насадку.

Кстати. можно изготовить из текстолита диск и наклеить на него наждачный круг, как на фото слева, а так же сделать столик, который будет выставляться под нужным углом, и тогда можно будет обрабатывать деталь строго под углом, под который выставлен столик. Вариантов много и всё зависит от ваших задач (что вы желаете обрабатывать).

Но следует помнить, что без вентилятора долго работать не следует. Гораздо больше возможностей и удобства у наждака, который будет описан во втором варианте.



Изготовление наждака более мощного и универсального — второй вариант.





Сделать наждак, как на фото слева сложнее, чем первый вариант описанный выше, но зато мощность двигателя и размеры могут быть любыми, а обороты можно будет в любой момент изменить переброской ремня на другой шкив. Да и двигатель при желании можно будет менять.





Но для такого станка потребуется больше вложений и больше инструмента. Потребуется сварочный аппарат и болгарка, так как придётся изготовить каркас из металлического уголка (или из профильной трубы).











Каркас (стол) такой как на фото слева, нужен для того, что при этом варианте мотор расположен отдельно в низу, а вращение валу (с двумя абразивными или полировальными кругами), закреплённому сверху, передаётся через ременную передачу.







Высота каркаса зависит от длины ремней и вашего роста, а ширина зависит от размеров мотора и длины вала, установленного на подшипниковые опоры.

Придется купить две такие опоры (как на фото слева), и заказать токарю вал, наружный диаметр которого зависит от внутреннего диаметра внутренних обойм подшипников в опорах, которые вы купите. Если не удастся купить такие опоры, то их можно изготовить самостоятельно.

Для этого закажите токарю втулки, внутренний диаметр которых равен наружному диаметру подшипников, которые вы купите (подшипники должны быть закрытого типа). На втулки приварите пластины (желательно пластины ещё усилить треугольными косынками из листовой стали) из стали толщиной 7 — 8 мм и просверлите в каждой пластине по два крепёжных отверстия.







Посередине на вал нужно будет напрессовать шкив, как показано на фото слева, но лучше напрессовать ступенчатый шкив, показанный на фото ниже, и сколько ступеней (дорожек) будет, столько и скоростей будет у вашего наждака.





Шкивы (две штуки — один для вала а другой для двигателя) или покупаются на барахолке, или заказывается токарю. Разумеется внутренний диаметр шкивов должен быть таким, чтобы они плотно напрессовались на вал двигателя и на вал для наждачных кругов.

Вал для кругов посередине (в месте посадки шкивов) должен быть на несколько мм толще ( и с шпонкой), чем по краям, так будет легче монтировать шкивы. Все диаметры вала могут быть разными и зависят от диаметра подшипников и шкивов, а длина вала зависит от ширины каркаса (стола).

После сварки каркаса (в форме параллелограмма, как на фото выше), сверху привариваются две профильные трубы, уголок или пластина из листового металла, с отверстиями под отверстия опор (или два уголка), на которые будут крепится подшипниковые опоры вала.

Но сначала надеваем ремень, а после этого крепим опоры на трубы. По длине ремня можно будет видеть, на каком расстоянии приваривать крепление двигателя (площадку). Площадка для двигателя должна иметь овальные отверстия для крепления мотора, чтобы можно было немного смещать мотор вниз, для натяжки ремня.

А вообще способов натяжки ремня несколько, например мотор крепится на площадке, которая закрепляется на навесах (типа дверных), и с помощью упорной резьбовой шпильки двигатель смещается вниз и ремень натягивается. Но лучше сделать эксцентриковый механизм натяжки ремня, так можно будет быстрее перекидывать ремень по шкивам, чтобы изменить скорость вращения вала.

Какой вариант выбрать, каждый мастер выбирает исходя из условий и возможностей (или из того хлама, что валяется в гараже). После монтажа вала и двигателя, можно закрыть каркас металлическим ипластинами и заняться установкой абразивных камней на концы вала. Здесь тоже как и в первом варианте можно установить два камня, а можно с одной стороны сделать более длинный вал с дополнительной резьбой или конусом (зависит от патрона) и после камня установить ещё и сверлильный патрон.

В патрон можно будет зажимать различные насадки. Остаётся сделать опорные столики (пример можно посмотреть в статье про гриндер — ссылка выше) ну и не забываем про безопасность — не помешает изготовить из листовой стали защитные кожухи и закрыть ими с обратной стороны абразивные круги. Ну ещё сделать кожухи для сбора стружки (абразива) как на фото чуть выше и также закрыть кожухом и приводные шкивы.

Ну и не помешает закрепить небольшую ёмкость для охлаждающей жидкости (воды) для охлаждения обтачиваемой детали, или инструмента. Пример подобного самодельного заточного станка показан в видеоролике чуть ниже. Советую посмотреть, ведь как говорится: лучше один раз увидеть, чем сто раз услышать.

Есть и другие конструкции станков, но надеюсь эти пару вариантов, как сделать наждак, описанные в этой статье, пригодятся начинающим мастерам и помогут им изготовить станок своими руками, который будет даже лучше заводского, успехов всем.

suvorov-castom.ru

Как собрать наждак своими руками

Каждый хозяин, так или иначе, сталкивается с ситуацией, когда ей необходимо заточить ножи, ножницы и другие острые предметы, которые с течением времени затупляются. Можно каждый раз обращаться к мастеру и платить за его услуги немалые деньги или приобрести готовый наждак, а можно проявить смекалку и порадовать свой кошелёк, сделав наждак своими руками.

Основные материалы и инструменты

Принцип работы самодельного устройства

Для того чтобы сконструировать самодельный наждак, необходим электрический двигатель, оставшийся после эксплуатации старой бытовой техники.

Именно электродвигатель запускает изделие в работу, вследствие чего предварительно заточенные на токарном оборудовании насадки, установленные на вал движка, достаточно зажимают наждачный круг.

Как выбрать электродвигатель

Чаще всего мастера выбирают в качестве двигателя электрический прибор, оставшийся от стиральной машины старого производства, например «Волга», «Сибирь» или «Вятка». Как известно, оборудование, сделанное во времена совдепа, отличалось высоким качеством, поэтому двигатели тоже были достаточные мощные, с высокими показателями реверса. От подобной стиральной машины вам пригодится и выключатель с ручным механизмом пускателя.

Основной сложностью, с которой предстоит столкнуться, является точное размещение точильного камня непосредственно на валу движка. На валу не всегда имеется резьба, величина отверстия в камне также может не соответствовать с размером вала. Справиться с этой задачей позволит специально выточенная деталь, которая сгладит размерное несоответствие.

Предельный лимит оборотов, использующийся в наждаке, насчитывает 3000 оборотов в минуту. Этот нюанс нельзя не учесть, ведь большая частота вращений может стать причиной разрыва точильного камня. Предпочтительно применять дома изделие с двигателем от 1000 до 1500 оборотов.

Однако при желании можно изготовить и более прочный наждак своими руками, для этого достаточно зафиксировать качественный фланец. Мощное устройство может понадобиться скорее не для заточки, а полировки разных поверхностей.

Так, мощность износостойкого станка должна составлять 400 Вт, в домашних условиях хватит приспособления с мощностью 100–200 Вт.

Процесс изготовления

Выточка фланца

Как известно, фланец соединяет движок и камень. Если у вас отсутствует опыт работы на токарном станке, обратитесь за помощью к специалисту, предоставив подробный чертёж будущего устройства, с замерами диаметра камня на внутренней поверхности и величины вала.

Сделанный фланец необходимо правильно насадить на вал, зафиксировать результат крепёжными элементами, к примеру, болтом и гайкой, предпочтительно воспользоваться дополнительной шайбой с резьбой, расположенной по левой стороне.

В зависимости от вектора вращения вала, на крепежах образуется резьба. Вращение по часовой стрелке требует левостороннего нарезания резьбы, против часовой стрелки – правостороннего. Таков принцип закручивания гайки, если им пренебречь – деталь будет раскручиваться, а камень, скорее всего, слетит с установленного места, что травмоопасно для человека, который работает с наждаком.

Однако не у всех есть возможность сделать наждак своими руками с точечными втулками определённого размера, как того требует технология. Справиться с этой ситуацией в домашних условиях помогут куски труб, щели и пустоты, образовавшиеся между втулками и валом, можно скрыть путём подмотки текстильной изолентой. Ещё один вариант — последовательное размещение меньшей втулки в большей.

Наматывая изоленту, следуйте равномерности. Втулка производится из трубы, диаметр которой составляет 32 мм, совпадающей с внутренним диаметром наждачной окружности. После чего круг нужно расположить поверх втулки.

Учёт направления работы наждака

Перед тем как сделать наждак своими руками, определитесь с вектором его работы. Для удобства вы можете самостоятельно поменять направление оборотов, которые делает ротор. Если движок взят из стиральной машины, его можно считать асинхронным, а, значит, препятствий для изменения направления вращений нет.

Найдите обмотки, предназначенные для пуска и работы, воспользуйтесь тестером. Как отличить пусковую и рабочую обмотки? Показатель сопротивления первой достигает 30 Ом, рабочей — 12 Ом. Рабочий элемент подключается к электросети 220 Вт, пусковой работает при присоединении одного конца к одному из выводов, находящихся на катушке, вторым концом достаточно прикоснуться на короткое время к следующему выводу и сразу же отложить в сторону.

Самостоятельный монтаж наждака

После того как самодельный наждак сконструирован, приступайте к его фиксации на верстаке. Снимите с техники кронштейн и зафиксируйте изделие к верстаку с помощью болтов. Разместите двигатель по горизонтали. Чтобы уменьшить степень вибрации, возникающую в процессе установки, наденьте на уголок окантовку, выполненную из резинового кусочка эластичного шланга.

Техника безопасности предусматривает создание специального кожуха, который защитит от откалывающихся обломков круга с абразивом. Воспользуйтесь толстым металлическим кольцом (полосой), величиной 2–2,5 мм.

Располагайте наждак так, что вам было удобно с ним работать

Под рабочей деталью следует зафиксировать небольшой кусок оцинкованного листа, который послужит для верстака хорошей защитой от летящих огнеопасных искр. Не забудьте надеть специальные очки.

Наждачный станок будет более полноценным и профессиональным, если вы используете оргстекло, толщина которого составляет 5 мм, оно фиксируется к кожуху движка. По желанию можно сконструировать самодельный наждак со стеклом, откидывающимся под углом 180 градусов. Удобства добавит подручник, на который можно опереться.

Заключение

Вы уже убедились в том, что собрать наждак своими руками можно и в домашних условиях. Немного усердия, терпения, и полезное устройство будет сконструировано.

Следуйте пошаговой технологии, описанной выше, не пренебрегайте основным правилами техники безопасности, отнеситесь к процессу ответственно, всё в ваших руках.

Фотогалерея (7 фото):

06.05.2016

Твитнуть

Комментариев пока нет...

k-systems.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
