Виды арматуры ▷ классификация, назначение, применение

Виды и классы арматуры

Конструкция из бетона в обязательном порядке содержит армирующий каркас. Для формирования железобетонных конструкций, придания им прочности и компенсации напряжения используют арматурную сталь.

Арматура – стальные пруты, которые компенсируют растягивающие напряжения в бетонной конструкции и создают в них прочный армирующий каркас.

Строительная арматура производится в значительном количестве различных вариантов. Разные виды арматуры предназначены для определенных строительных задач. Исчерпывающая информация в статье о классификации и назначении этой продукции поможет правильно ее выбрать для работ на стройке.

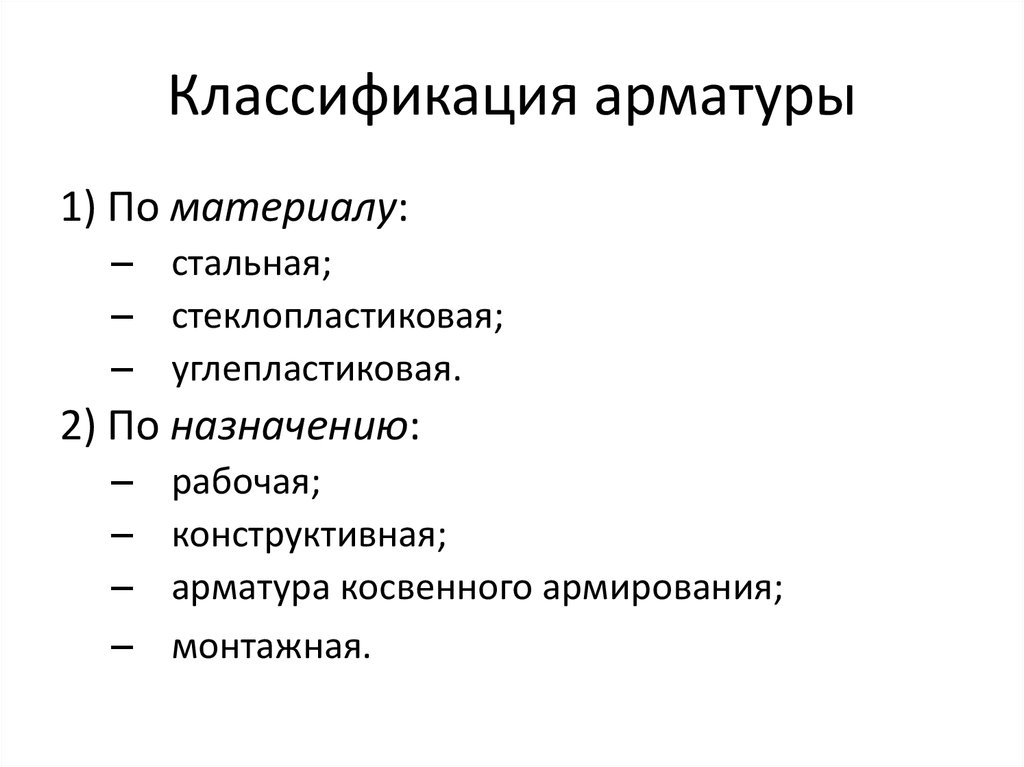

Общая классификация арматуры
Классы арматуры по маркам и видам
Арматура по назначению
Арматура по применению
Арматура по прочности
Арматура по ориентации в конструкции
Арматура по типу профиля
Арматура по способу изготовления
Дополнительная маркировка

Общая классификация арматуры

Сфера строительных материалов включает большое разнообразие материалов. Для унификации работы с ними введены специальные классификации.

Класс арматурной стали – маркировка, которая содержит информацию о прочностных характеристиках и допустимых вариантах использования материалов. Маркировка производится по государственному стандарту с применением комбинации букв и цифр.

Выделяют 3 основных класса арматуры:

Выделяют 3 основных класса арматуры:

• А – стержневая для основного каркаса;
• Вр – проволочная для фиксации основных элементов между собой;
• К – канатная, применяется в промышленных условиях для изготовления железобетонных конструкций

Далее за буквенным обозначением следует цифра:

• 1-6 по ранее применявшейся советской системе;
• 240-1000 по современной маркировке.

Чем выше цифра, тем прочнее арматурное изделие.

Таблица арматурных классов

Важное замечание! Допустимые сопротивления, измеряемые в мегапаскалях (единица измерения применения силы на квадратный сантиметр), относятся к механическим свойствам материалов. Для арматуры рассчитываются допустимые нагрузки при текучести и прочности. Максимальный предел вносится в информацию об изделии.

Классы арматуры по маркам и видам

При расчете допустимых сопротивлений на арматуру имеет значение не только ее класс и диаметр профиля, но и марка стали для изготовления. На рынке представлены легированные и низколегированные арматурные металлы с различными пределами текучести. Приведем основные марки стали, которые применяются для арматурного проката, и их особенности:

Важно! Низколегированные стали, по сравнению с углеродистыми, имеют улучшенные свойства. Сплавы лучше противостоят коррозии и обладают более высокой механической устойчивостью.

Углеродистая сталь включает, в основном, железо и углерод. Это положительно сказывается на прочностных характеристиках стали, но также служит причиной хрупкости при изломе и трудностей при работе со сваркой.

Легированная сталь включает добавки из хрома, марганца и других химических элементов. В зависимости от их пропорций улучшаются основные характеристики металла: прочность, упругость, противостояние коррозии и т.д.

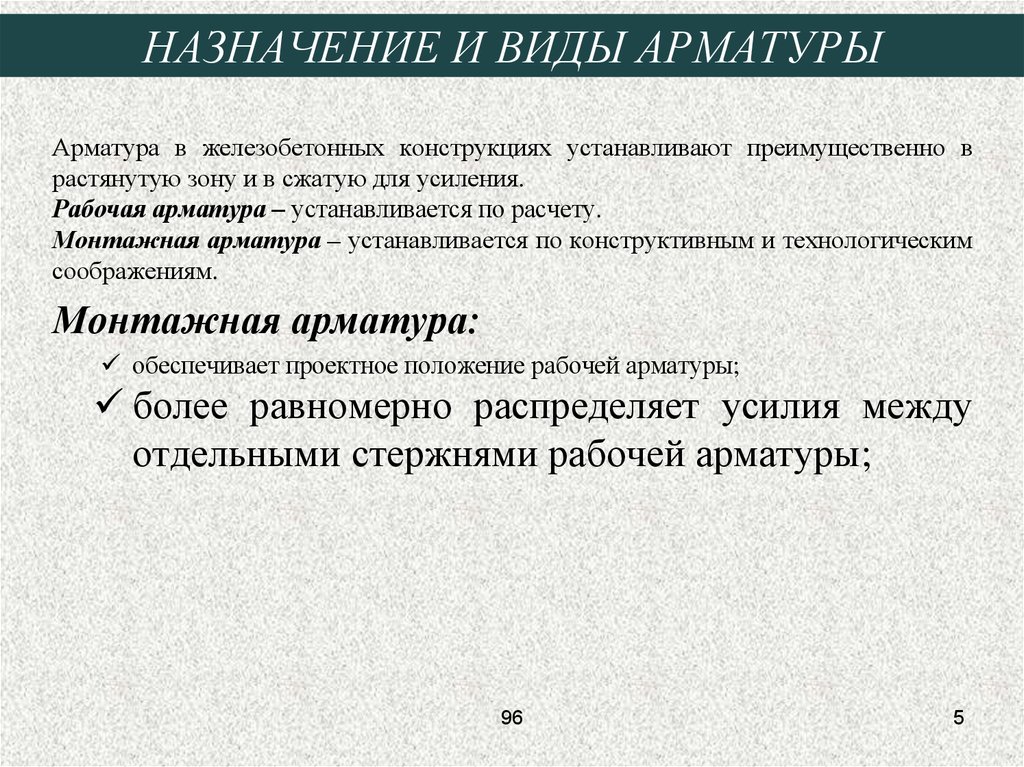

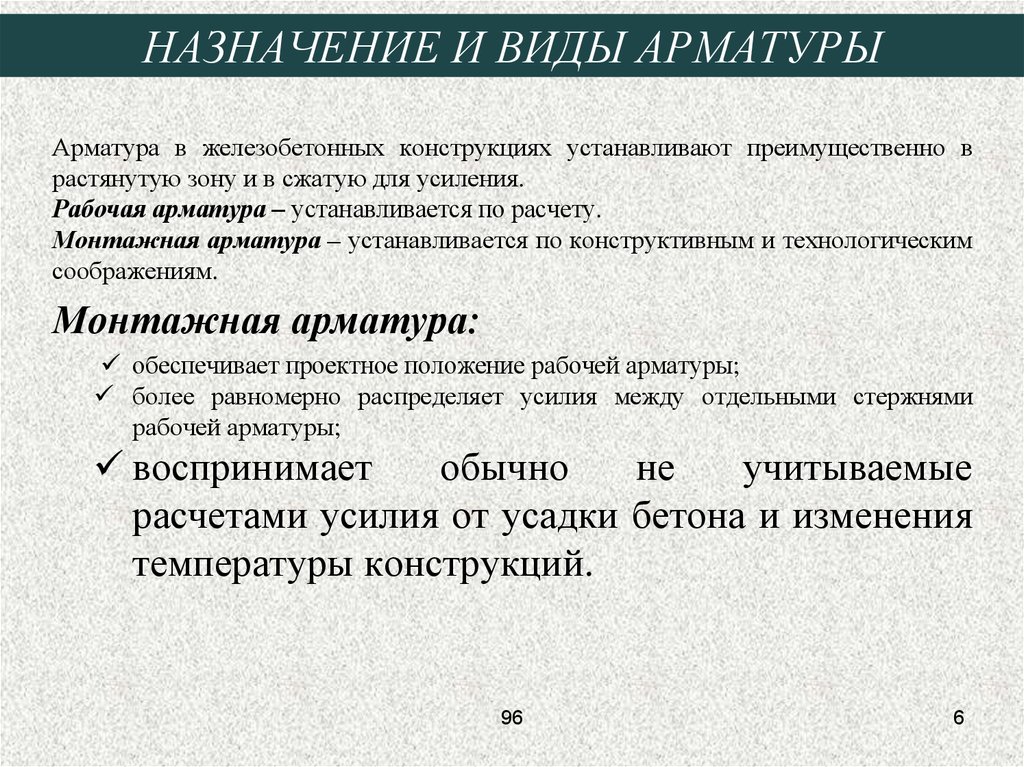

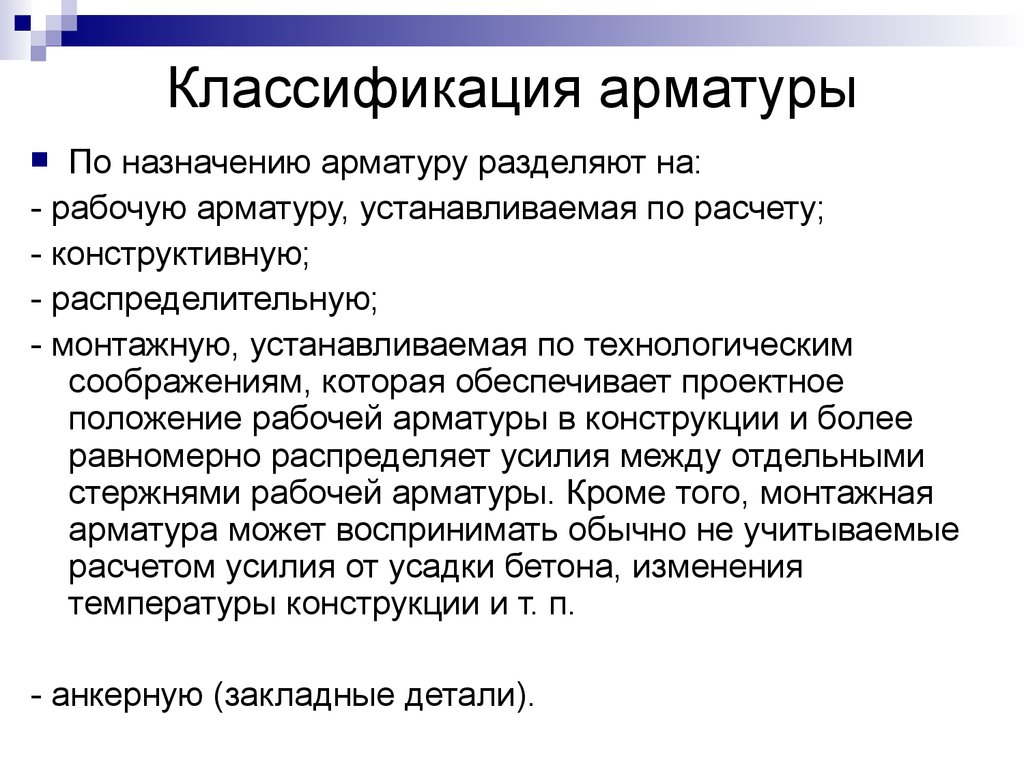

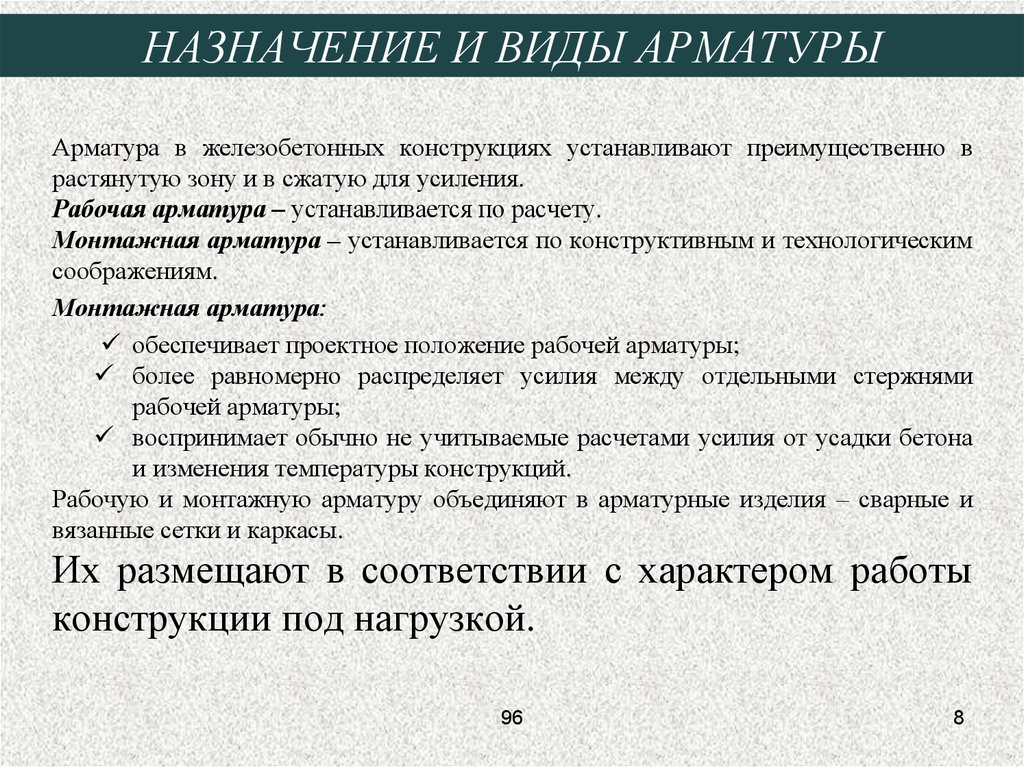

Виды арматуры по назначению

По назначению арматура в железобетонных конструкциях делится на:

Рабочую

Ее расположение следует вдоль пролета для компенсации растягивающего напряжения, которое возникает под собственным весом конструкции и от некоторых внешних нагрузок. Сечение и виды рабочей арматуры выбирают в согласии с расчетными показателями;

Распределительную

Необходима для распределения общей нагрузки между разными рабочими стержнями. Для этого рабочая арматура связывается между собой распределительной. Помимо распределения нагрузки этот вид армирования не допускает смещения стержней при заливке раствора. Соединение двух видов происходит путем сварки или проволочной скруткой. В результате связывания образуется каркас или сетка;

Монтажную

Используется для соединения рабочего и распределительного видов, удерживая их в точном расположении. Нередко при бетонировании монтажные элементы удаляются.

Виды арматуры по применению

Напрягаемая

Ее основная задача – скрепление бетонной конструкции от сильных растягивающих нагрузок. Поэтому она отличается повышенной прочностью и имеет необходимые допуски. Сфера применения: обустройство перекрытий при многоэтажном строительстве, возведение стен и колонн, строительство мостов и других конструкций с повышенными нагрузками. Напрягаемая арматура всегда является рабочей;

Ненапрягаемая

Применяется для пассивного армирования поперечного характера и укладывается в конструкцию без предварительного напряжения.

Классификация арматуры по прочности

Разделение арматуры по прочности связано с пределом текучести. Ранее применявшаяся классификация А1-А6 не отражала этого показателя в своем названии. Современные классы включают указание на прочностные характеристики в цифре, которая следует за маркировкой А.

Значения 240, 300, 400 и т.д. содержат данные о предельных прочностных характеристиках в Н/мм2. Указана предельная нагрузка, превышение которой приводит к деформации и разрушению конструкции.

Чем больше цифра в классе, тем прочнее стержень.

Изделия с маркировкой ниже 600 применяются при армировании сборных конструкций. Сооружения с большой напряженностью бетона требуют использования арматуры более высоких классов.

Краткая сводная информация по прочности и сфере применения каждого класса:

• А240 – с гладкой поверхностью и наименьшим пределом прочности. Не допускается ее использование в качестве рабочей. Применяется как вспомогательный элемент для сдерживания основных стержней. Обладает хорошей устойчивостью к морозам, подлежит сварке;
• А300 – допускается для рабочего армирования в частном малоэтажном строительстве, имеет кольцевой профиль по поверхности;
• А400, А500 – наиболее распространены при армировании напряженных конструкций в частном и высотном строительстве;

• А600 – используется для конструкций с предварительным напряжением. Основная сфера применения – многоэтажное строительство, промышленное производство;
• А800, А1000 – наиболее прочные из всех типов. Применяются в высотных и многопролетных конструкциях (небоскребы, мосты, тоннели и т.д.).

Типы арматуры по ориентации в конструкции

Продольная

Необходима для принятия на себя растяжения и сжатия бетона по длине конструкции. Ее укладывают вдоль формы, которая затем заполняется бетонным раствором.

Поперечная

Укладывается с соблюдением перпендикуляра к продольной арматуре. Ее основные задачи:

• компенсация напряжения бетона по бокам конструкции;
• фиксация продольных прутьев во время заливки бетона;
• распределение напряжения на продольные стержни.

Виды арматуры по типу профиля

Профиль или внешний вид может быть:

• гладким с ровной поверхностью по всей длине стержня;
• рифленым с разнообразными ребрами или насечками.

Выступы на поверхности увеличивают сцепление с бетонным раствором, что работает на упрочнение всего сооружения.

Выделяют три основных вида ребер:

1)   кольцевой по ГОСТу, его используют подавляющее число отечественных производителей;
2)   серповидный широко применяется в Европе, встречается у российских изготовителей;
3)   смешанный вариант стал внедряться недавно в классе А500 для повышенного сцепления арматуры с бетоном и повышения общей жесткости конструкции.

Полезно! На армирующем стержне можно найти бугорки, которые идут через определенное количество выступов на поверхности. По числу выступов можно быстро определить класс арматуры. А500 будет иметь по 5 насечек между отметками-бугорками.

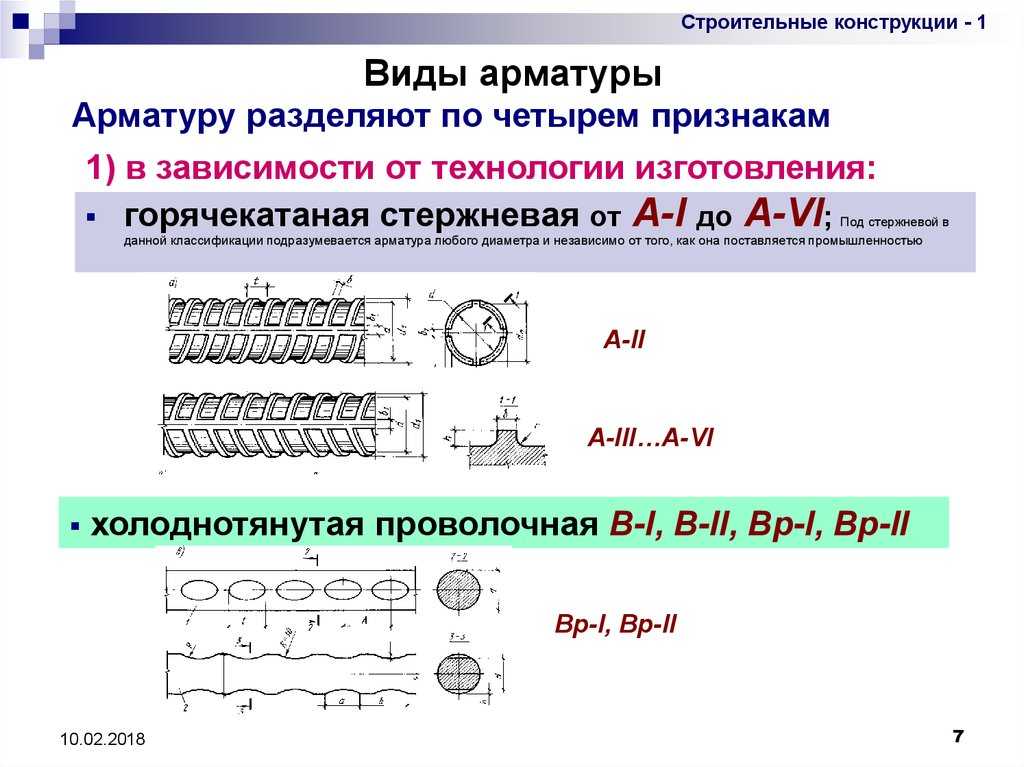

Типы арматуры по способу изготовления

Строительные армирующие стержни производятся двумя основными способами.

Горячекатаная арматура

Стрежневой прокат данного вида производят из стальных блюмов прямоугольного сечения. Заготовку нагревают до пластичного состояния металла, прогоняют через прокат для получения необходимого сечения и остужают.

Горячекатаная арматура имеет более высокие прочностные характеристики и применяется в тех элементах конструкции, которые подвергаются наибольшему растяжению.

Изготавливается по ГОСТ 5781-82 .

Холоднодеформированная арматура

Необходимое сечение и форма стержня достигается без нагрева металла, а путем его механической обработки. Визуально арматура этого вида имеет характерный блеск на поверхности металла.

Этот вид легко поддается сварочным работам и достаточно устойчив к коррозии. В зависимости от сечения его можно использовать для армирования железобетона. Но привлекательный внешний вид делает основной сферой применения изготовление изделий, где арматура остается «на виду» (беседки, навесы и другие малые архитектурные формы).

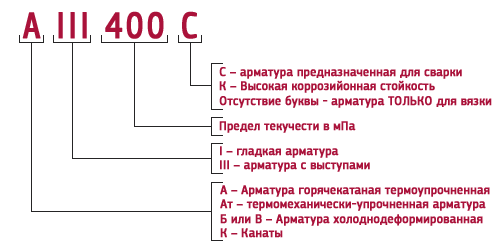

Дополнительная маркировка арматурных прутьев

Для облегчения выбора армирующих элементов приведем еще ряд дополнительных маркировок, которые применяются производителями:

«С»: подлежит сварке;

«Н»: повышенная пластичность;

«Т»: термически уплотненное изделие по ГОСТ 10884-94;

«К»: обработанная антикоррозийными составами;

«У»: предназначенная для цикличных нагрузок.

Дополнительные обозначения ставятся после указания предела текучести.

Пример: А300С – это арматура, полученная горячекатаным методом, с пределом текучести 300 МПа и предназначенная для сварочных работ.

Основное о маркировке арматуры

Основная информация о металлопрокате и арматуре содержится буквенно-числовом обозначении класса, которое показывает:

• марку арматуры;
• ее общее назначение;
• прочностные показатели.

Дополнительные обозначения указывают на возможность проведения сварки, обработку изделий термическим способом, антикоррозийными составами и другие нюансы.

При выборе изделий для армирования бетона необходимо учитывать их ориентацию в конструкции, тип профиля и вид стали, использованный при изготовлении арматуры.

Правильно подобранные элементы работают на повышение прочности бетонных конструкций, удерживают их от разрушений и повышают эксплуатационные характеристики всего сооружения.

Где получить подробную консультацию по видам и типам арматуры

Металлобаза «СтальСервис» реализует черный металлопрокат в Новокузнецке и на территории юга Кузбасса. В ассортименте компании представлена арматура из стали и стальных сплавов по ГОСТам, предназначенная для различных работ, включая армирование железобетонных конструкций. Поставщики компании – ведущие металлургические заводы России.

Опытные консультанты помогут выбрать подходящий вид и диаметр арматуры под конкретные задачи клиента и оформят заказ. Металлобаза предоставляет услуги бесплатной доставки приобретенной продукции на автомашинах грузоподъемностью 3 и 5 т с возможностью использования автокрана для погрузки/выгрузки металлопроката. Услуга доступна для городов Новокузнецк, Мыски, Междуреченск, Кемерово, Прокопьевск и других населенных пунктов на юге Кузбасса.

Для удобства клиентов мы также предлагаем дополнительные услуги по гибке и резке металлов.

Для заказа или получения бесплатной консультации по классификации и применению строительной арматуры звоните +7 (983) 227 8888. Мы с радостью поможем в любых ваших вопросах!

Купить арматуру в Новокузнецке по выгодной цене | СтальСервис

Узнайте стоимость арматуры в Новокузнецке оптом и в розницу в компании СтальСервис. Цены за метр и за тонну. Бесплатная доставка до клиента. Звоните и заказывайте по телефону +7 (983) 227 8888

Стоимость арматуры 18 мм в Новокузнецке

Купите арматуру диаметром 18 мм по оптовой цене за метр или тонну в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры 20 мм за метр или тонну в Новокузнецке

Купите арматуру диаметром 20 мм по оптовой цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А500С и А500СП в Новокузнецке

Купите арматуру марки А500С и А500 СП оптом по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А400 за тонну в Новокузнецке

Купить арматуру марки А400 оптом или в розницу по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А3 за тонну в Новокузнецке

Купить арматуру класса А3 по оптовой или розничной цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Купить арматуру А1 по оптовой цене за тонну в Новокузнецке

Узнайте цену арматуры класса А1 для опта или розницы в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматурной сетки в Новокузнецке| СтальСервис

Купите арматурную сварную сетку в компании СтальСервис. Доставка во все города региона – Прокопьевск, Мыски, Междуреченск, Белово, Осинники, Калтан, Киселёвск. Звоните и заказывайте по телефону +7 (983) 227 8888

Назначение, классификация арматуры и арматурных сталей

Категория: Арматурные работы

Железобетон — это строительный материал, в котором объединены вместе бетон и стальная арматура. Арматуру располагают в растянутой зоне конструкции для воспринятия растягивающих напряжений. Сжимающие напряжения передаются на бетон. Соединение бетона и стальной арматуры обеспечивает высокую прочность железобетонной конструкции при сжатии, растяжении и изгибе. В отдельных случаях арматуру применяют для усиления бетона против сжимающих усилий, для воспринятия усадочных, температурных, транспортных и других временных и постоянных нагрузок.

По назначению арматура железобетонных конструкций делится на рабочую, которая воспринимает главным образом растягивающие усилия, возникающие в процессе эксплуатации конструкции, распределительную — для распределения усилий между рабочей арматурой, закрепления стержней в каркасе и обеспечения их совместной работы, а также для воспринятия поперечных усилий и предотвращения косых трещин в бетоне (хомуты), монтажную — для обеспечения проектного положения отдельных стержней при сборке плоских и пространственных каркасов.

По условиям работы арматуру подразделяют на нена-прягаемую и напрягаемую. Ненапрягаемую арматуру применяют в обычных железобетонных конструкциях, а также в предварительно напряженных, где она является’ нерабочей. В качестве напрягаемой рабочей целесообразно применять арматуру из высокопрочной стали, которая может воспринимать максимальные растягивающие силы.

В зависимости от способа изготовления арматуру подразделяют на стержневую, изготовляемую горячей прокаткой стали, и проволочную, получаемую волочением в холодном состоянии. Как стержневую, так и проволочную арматуру выпускают гладкой и периодического профиля. Профильная арматурная сталь лучше сцепляется с бетоном.

Стержневую арматуру подразделяют на следующие типы: горячекатаную (классов A-I, A-II, A-III, A-IV, A-V), термически упрочненную (классов Ат-IV, At-V, At-VI), упрочненную вытяжкой (классов А-Пв и А-Шв).

Проволочную арматуру подразделяют на арматурную проволоку из низкоуглеродистой стали круглую класса B-I и периодического профиля Вр-I из углеродистой стали (высокопрочную), круглую класса В-II и периодического профиля Вр-П;

арматурные пряди семипроволочные класса К-7 и 19-прово-лочные класса К-19, а также канаты двухпрядные класса К-2, трехпрядные — К-3 и многопрядные — Кп.

Марки стали представляют собой условные обозначения их химического состава. Буквами обозначают металлы, входящие в состав стали: Г — марганец, С — кремний, Т — титан, Ц — цирконий, X — хром, М — молибден. Первые цифры в марке показывают среднее содержание углерода в сотых долях процента, цифры справа от буквы — среднее содержание металлов в процентах. Если за буквой не стоит цифра, значит содержание данного металла не превышает 1,5%: Например, сталь 23Х2ГЦ содержит 0,23% хрома, 2% марганца и не более 1,5% циркония.

Рис. 1. Профили арматуры: а — гладкая круглая, 6, в — горячекатаная периодического профиля, классов A-II и A-III, г, д — сплющенная проволока, е — прядевая семи-проволочная

Арматурные стали классов A-I, A ll, A-III, B-I, Вр-I используют в качестве ненапрягаемой арматуры в обычных и предна-пряженных конструкциях.

Высокопрочную арматуру горячекатаную класса A-V марок 80С, 20ХГ2Ц, 23Х2Г2Т, термически упрочненную классов Ат-IV, At-V и Ат-VI применяют в предварительно напряженных конструкциях. Рабочую арматуру в предварительно напряженных конструкциях применяют в виде прядей канатов и стержней.

Железобетонные конструкции армируют арматурными изделиями заводского производства; плоскими и гнутыми сетками, плоскими и пространственными каркасами и различными типами закладных деталей (рис. 2).

Некоторые арматурные изделия унифицированы, а их производство централизовано. К таким изделиям относят тяжелые и легкие сетки.

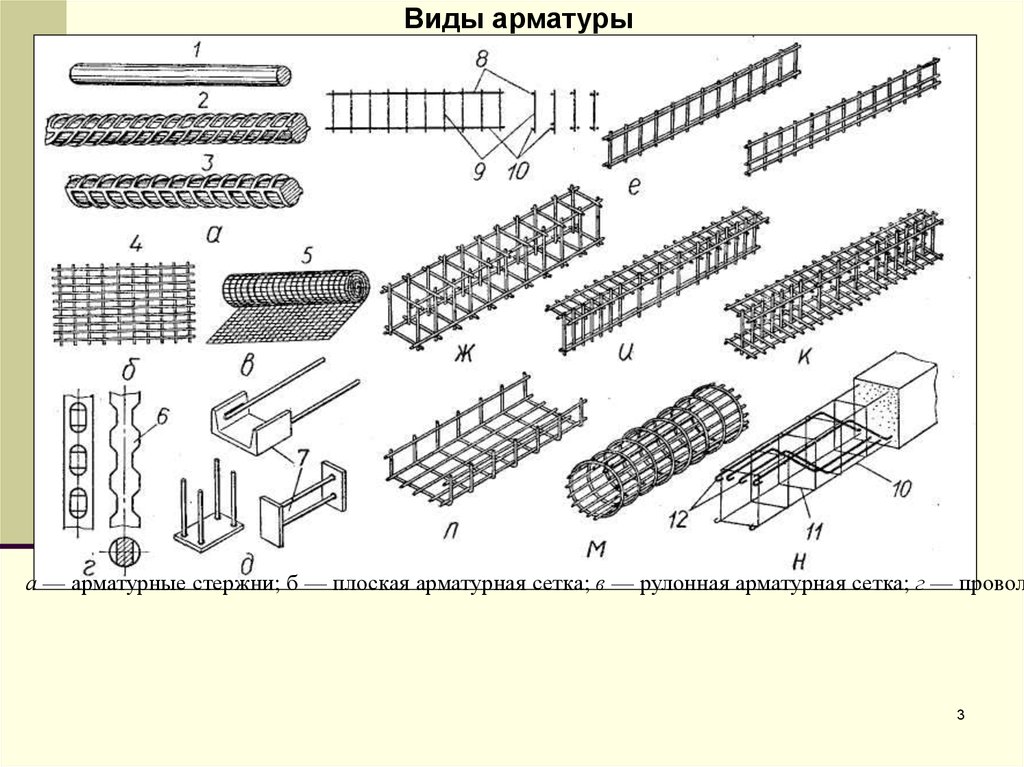

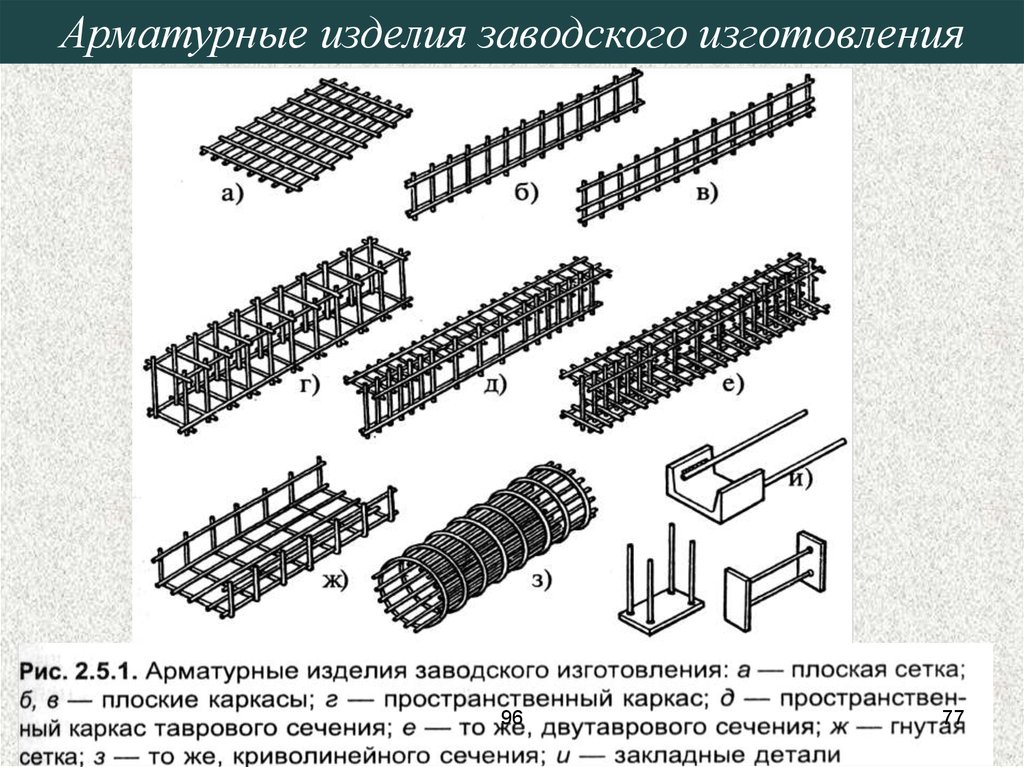

Рис. 2. Виды арматурных изделий:
а — плоская сетка, б, в — плоские каркасы; г — пространственный каркас, д, е — пространственные каркасы таврового и двутаврового сечений соответственно, ж — гнутая сетка, з — пространственный каркас, гнутый из сеток, и — закладные детали

Тяжелые сетки выполняют с рабочей арматурой Диаметром j2> и, 16, 18, 20, 22 и 25 мм с шагом 200 мм и монтажной арматурой диаметром 8, 10 и 12 мм с шагом 600 мм. Рабочая арматура выполнена из стали классов A-I1 и A-III, монтажная — класса A-I.

Для изготовления легких сеток используют проволоку диаметром 3, 4 и 5 мм классов Bp-1 и B-I и горячекатаную сталь диаметром 6 и 8 мм класса А-Ш. Сетки изготовляют в виде плоских элементов и в рулонах. Длина плоских сеток до 9 м, рулонные сетки выполняют шириной от 1 до 3,8 м и массой рулона от 900 до 1300 кг.

Каркасы собирают из унифицированных тяжелых и легких сеток и стержней в виде замкнутых, прямоугольных и криволинейных конструкций, а также с переменным сечением по длине. Криволинейными каркасами армируют специальные конструкции (например, сваи, трубы). Их изготовляют намоткой и сваркой арматуры в виде спирали по образующим продольных стержней.

Металлические закладные детали (соединение сваркой для железобетонных и монолитных конструкций со сборными для образования жесткого пространственного каркаса) различной конфигурации выполняют из стальных пластин, к которым приваривают анкерные стержни. С помощью анкерных стержней детали закрепляют в бетоне. Допускается крепление закладной детали в бетоне без стержней путем сварки с рабочей арматурой.

Размеры пластин и анкеров зависят от нагрузок, воспринимаемых закладными деталями, и вида стыкуемых элементов.

На изготовление закладных деталей расходуется около 10% стали, применяемой для армирования арматурных изделий. Поэтому непрерывно ведутся исследования по совершенствованию их конструкций и технологии изготовления. Одним из новых направлений в этой области является изготовление закладных деталей штампованием.

Закладные детали изготовляют из арматурной стали классов A-I…A-III. Для плоских элементов применяют горячекатаную листовую, полосовую и фасонную сталь марки СтЗ.

Надежность и долговечность сооружений во многом зависят от метода антикоррозионной защиты закладных деталей. Применением лакокрасочных покрытий (масляная краска на железном сурике, эмаль и лак) не обеспечивают надежной защиты. В таких покрытиях образуются трещины и в местах их образования возникает интенсивная коррозия металла, которая по истечении некоторого времени существенно ослабляет стыковое соединение.

Эффективным методом защиты от коррозии является цинкование стали. Цинк обладает большим отрицательным электрохимическим потенциалом, поэтому в присутствии влаги между слоем защищаемого металла и цинка образуется гальванический элемент, в котором цинк растворяется и защищает сталь от коррозии. Цинкование закладных деталей выполняют гальванизацией, металлизацией или горячим способом.

В местах с повышенным содержанием сернистых соединений, например в городах, цинкование производят методом металлизации: закладные детали очищают от коррозии пескоструйными аппаратами, затем распылением наносят слой расплавленного цинка. Для металлизации используют электрические или газопламенные металлизаторы.

Арматурные работы – Назначение, классификация арматуры и арматурных сталей

типов фитингов | Назначение фитингов для труб, обычно используемых

Содержание

В этой статье мы обсудим типы трубной арматуры.



  1. Введение

Различные типы фитингов для труб представлены на рынке для различных целей и функций. Фитинги используются в водопроводной системе для присоединения различных труб одинакового размера или разных размеров, для управления потоком или для измерения потока. Они состоят из различных материалов, таких как медь, железо, латунь, ПВХ и т. д.







  2. Типы и назначение трубопроводной арматуры

Типы трубопроводной арматуры и назначение:



  2.1. Отводы

Отводы — это обычно используемые типы фитингов для изменения угла или направления трубы. Чаще всего они доступны с поворотами на 90 и 45 градусов. Развертка фитинга говорит о том, насколько быстро происходит переход или изменение направления.



  2.2. Уличные колена

В этом типе трубных фитингов одна кромка имеет наружную резьбу, а другая — внутреннюю. Они одинаковы в оцинкованной стали и медной трубе. Они подходят, потому что устраняют необходимость в соске и хорошо работают в тесных помещениях.



  2.3. Тройник

Имеет форму буквы T . Он допускает ответвления.



  2.4. Переходник

Применяется для крепления труб различного диаметра. Это делает небольшое изменение в диаметре.





  2.5. Втулки

Втулки – это типы трубных фитингов, которые используются для уменьшения диаметра трубных фитингов. Они немного отличаются от редукторов, потому что они резко изменяют диаметр и требуют мало места.



  2.6. Переходные фитинги

Используется для изменения кромки трубы без резьбы на наружную или внутреннюю резьбу по мере необходимости. Наиболее часто используется в медных и пластиковых сантехнических работах.



  2.7. Заглушки

Используется для закрытия края тупиковой трубы.



  2.8. Заглушки

Используется для закрытия кромок на трубных фитингах, обычно используемых для осмотра или очистки.



  2.9. Ниппели

Короткие отрезки трубы имеют резьбу на обоих концах.



  2.10. Wyes

Используется в первую очередь для получения внутреннего доступа к системам DWV (дренаж-сброс-вентиляция).

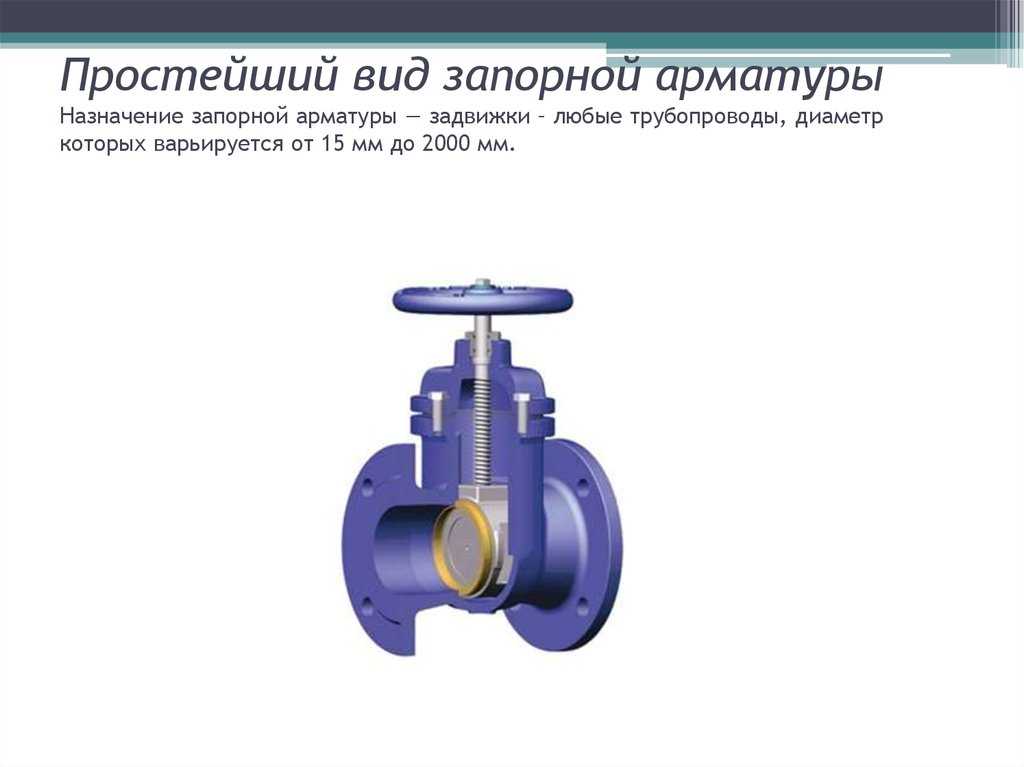

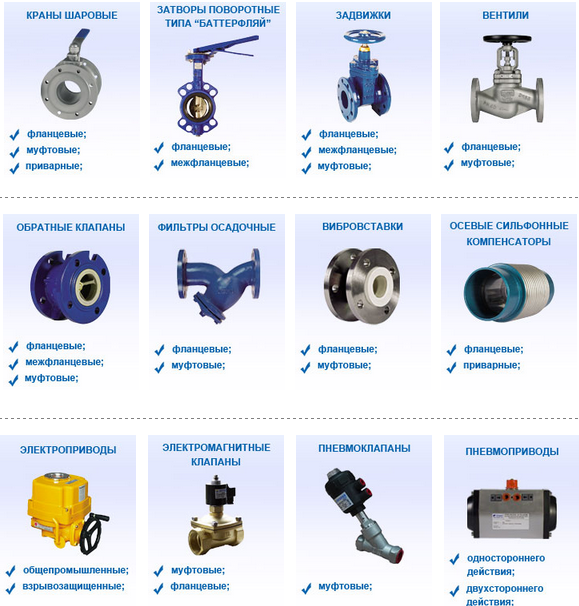

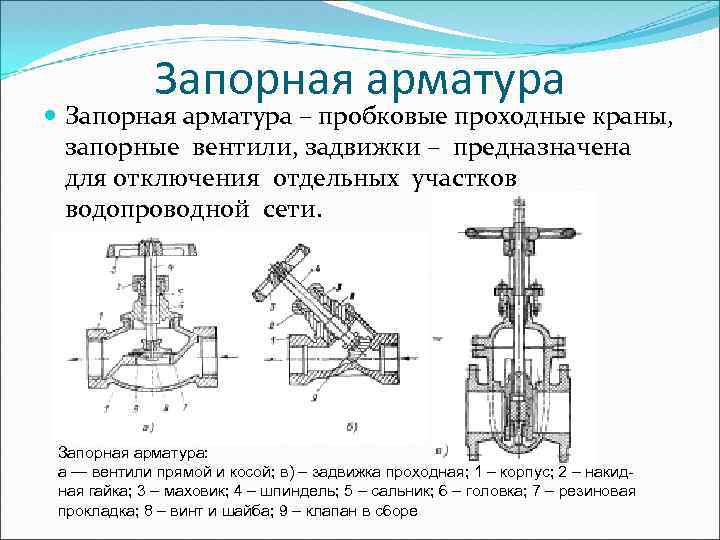

  2.11. Клапаны

Устройства, которые ограничивают поток жидкости или газа через или из трубы. (Компрессионные клапаны, шаровые краны, клапаны с муфтовым патроном, керамические дисковые клапаны и т. д.).



  2.12. Фитинги из ПВХ

Они доступны в самых разных конфигурациях, включая стержневые (S) или резьбовые (T).



  2.13. Медная трубка

Используется в компрессионных фитингах. Обычными фитингами являются муфты, локти и тройники.





  2.14. Olet

Olets используются, когда стандартные размеры фитингов не подходят для наших нужд. Иногда размер входной трубы больше по сравнению с выходной трубой в тройниках, тогда также используются Olets. На рынке доступно много видов олетов.

Некоторые основные типы олетов:

Приварной олет встык

Олет под сварку враструб

Олет с резьбой

Боковая втулка

Стреловидная втулка

Фланцевая втулка



  2.15. Муфта

Муфта используется для соединения труб одинакового диаметра. Муфты также пригодятся, если труба сломана или возникла протечка.

Обычно на рынке доступны муфты двух типов. Компрессионная муфта и скользящая муфта представляют собой 2 типа муфты. Компрессионное соединение представляет собой обычное соединение, которое соединяется между двумя трубами и предотвращает утечку за счет использования прокладок или резиновых уплотнений с обеих сторон, в противном случае требуется клей.

Скользящая муфта проще в установке и содержит две трубы, которые вставлены одна в другую, внутренняя труба может скользить на некоторую длину. Таким образом, мы можем исправить поврежденную трубу большой длины с помощью скользящей муфты.



  2.16. Штуцеры

Это тип фитинга, работа которого аналогична муфте. Но муфту нельзя заменить после фиксации, но в этом случае мы можем заменить соединение, когда нам нужно. Муфты состоят из гайки, наружной и внутренней резьбы. Таким образом, это также полезно для сохранения использования трубы.







  2.17. Крестообразный

Крестообразные фитинги имеют 4 отверстия в 4 направлениях. Они используются, когда к точке подходят 4 трубы. Эти фитинги вызывают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения. Крестовины в основном используются для спринклерных систем пожаротушения.



Последние статьи

Трубная арматура и соединения трубопроводных систем Полное руководство

КАКИЕ ТРУБНЫЕ ФИТИНГИ ПЕРЕЧИСЛЕНЫ?

У нас есть все фитинги, необходимые для изменения направления потока, адаптации или уменьшения размеров трубопроводных систем.

Изменение направления потока: колена, тройники или крестовины.
Изменение размера трубы : требуется использование переходников (тройников, переходников).
Для подключения различных компонентов: 9Муфты 0010
Для остановки потока: колпачки

Трубный ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в трубопроводах низкого давления.

В трубопроводных системах используются различные виды фитингов. Основными и наиболее востребованными являются: отводы, тройники, переходники, штуцеры, муфты, крестовины, заглушки, обжимные ниппели, заглушки, втулки, переходники, отводы, клапаны и фланцы.

Эти фитинги для труб можно найти в различных классах давления в диапазоне от 150 фунтов на квадратный дюйм до 3000 фунтов. Мы также предлагаем кованые фитинги из углеродистой стали от 2000 до 6000 #. У нас также есть фитинги MSS SP-114.

ОТЧЕТЫ И СЕРТИФИКАТЫ ИСПЫТАНИЙ МАТЕРИАЛОВ

Сообщите нам в примечаниях к заказу, если вам требуется MTR или сертификация для вашего заказа.

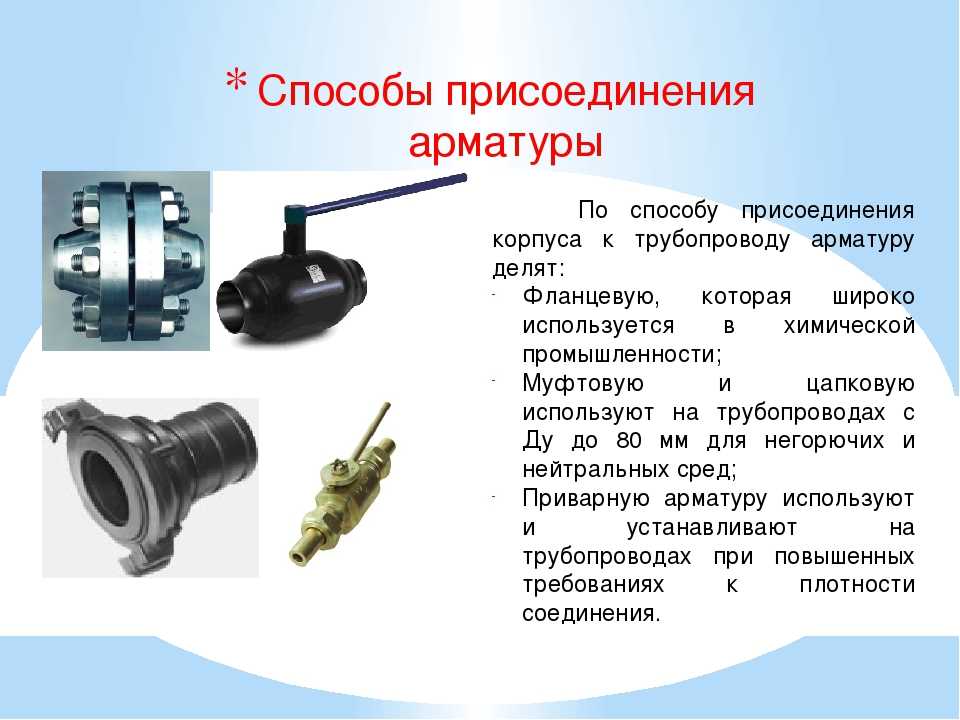

ТИПЫ СОЕДИНЕНИЙ ТРУБНОЙ ФИТИНГИ:

Что касается соединений – BFO перечисляет различные типы для удовлетворения всех требований к торцевым соединениям.

Мы предлагаем фитинги самых больших типов и размеров со следующими соединениями:

• Сварка встык
• Сжатие
• Рифленый конец (механические фитинги)
• Фланцевый
• Расклешенный

• Резьбовые фитинги – мы предлагаем различные типы резьбовых фитингов, которые соответствуют требованиям ASME и ANSI:
  • NPT, NPS и NPTF
• Нажимное соединение / Нажимное соединение
• Сварка враструб
• Паяное соединение

Информация о резьбе

Сокращение	Имя системы
БСПП	B риш S стандартный P ип P ареллель
БСПТ	Трубный конус Британского стандарта
ЧТ	Резьба пожарного шланга американского стандарта (Национальная резьба шланга 1 дюйм является резьбой шланга для химических веществ, также известной как Резьба шланга для повышения давления)
ГТ	Резьба для садового шланга (FGH — садовый шланг с внутренней резьбой) (MGH — садовый шланг с наружной резьбой)
IPS	Железная труба с прямой резьбой
ИПТ	Железная трубная резьба
JIC	Объединенный промышленный комитет
NHT или NST	Соединительная резьба пожарного шланга по американскому стандарту (резьба для шланга по национальному стандарту, также известная как резьба по национальному стандарту)
NPT	Коническая трубная резьба по американскому стандарту (National Pipe Tapered)
НПТФ	Коническая резьба для топливной трубы по американскому стандарту (National Pipe Tapered) (Drysealed)
НПШ	Прямая труба американского стандарта для шланговых муфт (прямой шланг National Pipe)
НПСМ	Прямые механические соединения американского стандарта (National Pipe Straight Mechanical)

Сокращения ассоциаций

SAE International (SAE) — это профессиональная организация специалистов по мобильности в аэрокосмической, автомобильной и коммерческой промышленности. Общество является организацией по разработке стандартов для проектирования механических транспортных средств всех видов, включая автомобили, грузовики, лодки, самолеты и другие.

AGA — Американская газовая ассоциация
JIC — Объединенный промышленный комитет
ASA — Американская статистическая ассоциация
ASME — Американское общество инженеров-механиков

Узнайте больше об используемых сертификатах и ​​стандартах

ПОПУЛЯРНЫЕ ФИТИНГИ ДЛЯ ТРУБ — (резьба показана ниже)

Втулки

Втулки трубные применяются для соединения труб различных размеры – обычно путем уменьшения большего фитинга трубы до меньшей трубы. Втулки обычно имеют внутреннюю и внешнюю резьбу. Они занимают очень мало места по сравнению с муфтой или штуцером, которые служат для достижения той же цели — уменьшения габаритов. Имеет шестигранную головку для увеличения рычага и использования с гаечным ключом.

Отводы для труб

Отводы с резьбой или сваркой враструб обычно используются, если вам нужно изменить направление потока. Самые популярные: колена под углом 90 и 45 градусов. Отводы – важный элемент, используемый в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой для простого соединения различных труб или фитингов. Боковые отводы с изгибом служат по аналогии с тройником. Также доступны отводы 22-1/2 градуса.

Заглушки для труб

Заглушки изготавливаются из литой нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT). Для закрытия конца патрубка. Колпачок надевается на конец охватываемой трубы, чтобы остановить поток. Они доступны также с шестигранными и квадратными головками для увеличения рычага и использования с гаечным ключом во время установки и разборки.

Крестовины

Крестообразные фитинги представляют собой 4-ходовые фитинги, представляющие собой комбинацию двух тройников. Вместо этого многие предпочтут использовать два тройника.

Трубные фланцы

Фланцы используются для соединения труб. Труба навинчивается или приваривается к фланцам, которые затем скрепляются болтами. Фланцевые соединения широко используются в промышленности при высоких давлениях.

Переходные муфты/раструбные переходники

Трубные муфты используются для удлинения участка трубы или изменения размеров трубы.

При уменьшении становится известным как редуктор колокола. Доступны с внутренней резьбой или сваркой внахлест.

Трубные ниппели

Трубный ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в системах трубопроводов низкого давления.

Тройники Т-образные с двумя отводами – под 90° к присоединению к магистрали. Представляет собой короткий отрезок трубы с боковым выходом. Трубные тройники используются для соединения трубопроводов с трубой под прямым углом к ​​магистрали.
