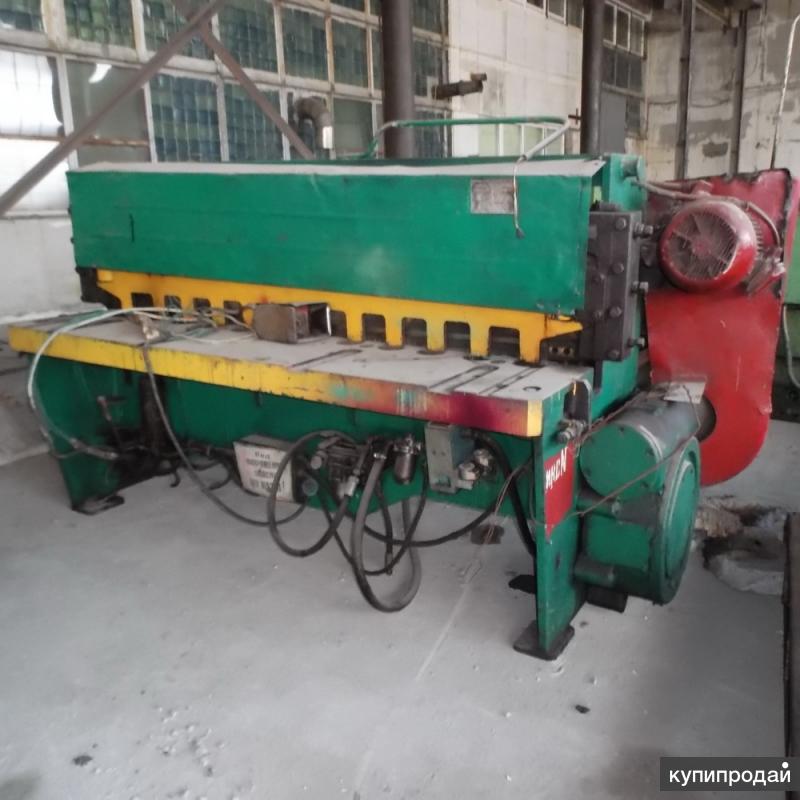

Ножницы кривошипные НД3312Г, НД3314Г, НД3316Г, НД3318Г
Опубликовано 14 Апр 2013 – Specialist. В рубрике: Гидравлическое оборудование. Теги: Ножницы
Назначение технического устройства.
Ножницы кривошипные листовые с наклонным ножом НД3312Г, НД3314Г, НД3316Г, НД3318Г предназначены для резки листового материала с переделом прочности менее 500МПа и наибольшими размерами поперечного сечения 1,6х1600мм – для ножниц НД3312Г, 2,5х1600мм – для ножниц НД3314Г, 4х2000мм – для ножниц НД3316Г и 6,3х2000мм – для ножниц НД3318Г.
Поперечная резка листа, толщина и ширина которого соотвествует технической характеристике ножниц, производится за один ход ножа, продольная резка производится рядом повторных резов при продвижении листа вдоль линии раза. При этом длина листа может быть неограниченной, а ширина отрезаемой полосы определяется величиной вылета станины.
Технические характеристики.
| НД3312Г | НД3314Г | НД3316Г | НД3318Г | |
| Наибольшая толщина разрезаемых листов с пределом прочности 500МПа, мм | 1,6 | 2,5 | 4,0 | 6,3 |
| Наибольшая ширина разрезаемых листов, мм | 1600 | 1600 | 2000 | 2000 |
| Частота ходов ножа, мин-1 | 100 | 65 | 65 | 50 |
| Угол наклона подвижного ножа | 1гр50мин | 1гр20мин | 1гр19мин | 1гр30мин |
| Ход ножа, мм | 34 | 52 | 65 | 74 |
| Расстояние от уровня пола до верхней кромки нижнего ножа, мм | 860 | 860 | 940 | 900 |
| Наибольшая ширина полосы, отрезаемой по заднему упору, мм | 600 | 600 | 600 | 600 |
| Усилие прижима, кН | 2,4 | 2,4 | 9,3 | 9,4 |
| Расстояние между стойками в свету, мм | 1815 | 1815 | 2270 | 2270 |
| Размеры стола, мм | 1870х400 | 1870х400 | 2350х495 | 2350х495 |
| Габаритные размеры ножниц, мм: | ||||
| слева-направо | 2580 | 2300 | 2850 | 3125 |
| спереди-назад без удлинений (с удлинениями) | 1535(2000) | 1535(2000) | 1635(2100) | 1600(2065) |
| высота над уровнем пола | 1320 | 1320 | 1520 | 1550 |
| Масса ножниц, кг | 2050 | 2080 | 3450 | 4520 |
| Расход сжатого воздуха за одно включение, л | 0,25 | 0,25 | 0,25 | 0,25 |
Руководство по эксплуатации, паспорт на Ножницы кривошипные НД3312Г, НД3314Г, НД3316Г, НД3318Г скачать бесплатно в формате pdf (79 страниц):
>
Гильотинные ножницы кривошипные нд 3318, цена в Москве от компании НОВА Механика
НД3318 Ножницы гильотинные, кривошипные НД 3318
По Техническому Заданию заказчика ножницы модели НД могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц.
Подробное ТКП можно получить после предоставления Технического Задания.
Технические характеристики НД3318
| Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа,мм | 6,3 |
| Ширина разрезаемых листов, мм | 2000 |
| Частота ходов ножа, холостых, мин-1 | 50 |
| Угол наклона подвижного ножа, α | 1°30′ |
| Длина листа отрезанного с упором, мм | 600 |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 900 |
| Расстояние между стойками в свету, мм | 2270 |
| Мощность электродвигателя, кВт | 7,5 |
| Длина | 3125 |
| Ширина | 1600 |
| Высота | 1550 |
| Масса, кг | 4520 |
Ножницы серии “НД” с ручной настройкой зазора между ножами и ручным приводом заднего упора.
Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц. Назначение и область применения: Кривошипные листовые ножницы с наклонным ножом НД3318 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.
Состав и комплект поставки гильотинных пневматических ножниц НД3318
Перечень составных частей ножниц НД3318
| Позиция на рис | Назначение | Обозначение | Количество на ножницы |
| 1 | Электрошкаф | 92А.001 | 1 |
| 2 | Конечный выключатель | 41.001 | 1 |
| 3 | Ограждение конечного выключателя | 74.001 | 1 |
| 4 | Пульт управления | 93.001 | 1 |
| 5 | Система смазки | 81.001 | 1 |
| 7 | Освещение линии реза | 76.001 | 3 |
| 9 | Воздухопровод | 43.001 | 1 |
| 11 | Прижимная балка | 32.001 | 1 |
| 12 | Ограждение ножевой балки | 72. 001 | 1 |
| 14 | Ограждение привода | 73.001 | 1 |
| 15 | Задний упор | 34.001 | 1 |
| 16 | Уравновешиватель | 33.001 | 2 |
| 18 | Станина | 11.001 | 1 |
| 19 | Ножевая балка | 31.001 | 1 |
| 20 | Защитная решетка | 75.001 | 1 |
| 21 | Привод | 21.001 | 1 |
| 22 | Редуктор червячный с муфтой-тормозом | 22.001 | 1 |
За дополнительную плату по особому заказу:
| 6 | Боковой упор | 35.001 | 1 |
| 8 | Ограждение станины | 71.001 | 1 |
| 10 | Передний упор | 36. 001 | 1 |
| 13 | Угловой упор | 37.001 | 1 |
| 17 | Датчики заднего упора | 39.001 | 1 |
| 23 | Рольганг | Р-12 | 1 |
| 24 | Транспортер | ТЛ-88 | 1 |
Общий вид ножниц гильотинных пневматических НД3318 с обозначением составных частей
Комплект поставки НД3318 должен соответствовать нижеприведенной таблице
| Обозначение | Наименование | Кол-во |
| НД3318-00-001 | Ножницы в сборе. | 1 |
| Шприц рычажно-плунжерный | 1 | |
| Документы | ||
| НД3318-00-001РЭ | Ножницы кривошипные с наклонным ножом НД3318 Руководство по эксплуатации. Список быстроизнашивающихся деталей. | 1 1 |
Органы управления ножниц гильотинных пневматических НД3318
Расположение органов управления: кнопки «Пуск электродвигателя» (1), кнопки «Пуск муфты» (2), кнопки «Стоп непрерывного хода» (3), переключателя освещения зоны реза (4), кнопки «Общий стоп» (5), ключа-бирки (6), электрошкафа (7), электрической педали управления ножницами (8)
Кинематическая схема ножниц гильотинных пневматических НД3318
Привод в ножницах НД3318 осуществляется от электродвигателя (6) через клиноременную передачу (5) на маховик (4), соединенный муфтой-тормозом (3) с валом червяка.
Система смазки пневматических гильотинных ножниц НД3318
Смазка ножниц НД3318 должна осуществляться в строгом соответствии со схемой и указаниями, приведенными в таблице.
Точки смазки | Место смазки | Способ смазки | Марка смазки | Режим смазки | Кол-во |
1, 2 | Опоры эксцентрикового вала |
Шприцевой |
ЦИАТИ-203 ГОСТ 8773-73 |
2-1 раз в смену | Т 4, 5 – 3,5куб. остальные 5 – 5 куб. см в каждую точку |
3, 4, 5, 6 | Втулки левого и правого шатунов | ||||
7, 8 | Направляющие ножевой и прижимной балки | ||||
9, 10, 11, 12, 13, 14, 15, 16, 17, 18 | Втулки уравновешивателей | 1 куб.см в каждую точку | |||
25, 26 | Подшипники червячного вала | 1 раз в три месяца | |||
29 | Подшипники маховика | ||||
30 | Редуктор | Заливной | Масло И-40 ГОСТ 20799-88 | 1 раз в месяц | 3л |
см;Работа на ножницах НД3318 при отсутствии смазки на трущихся поверхностях сборочных единиц ножниц не допускается.
Пневмосистема гильотинных ножниц НД3318
Сжатый воздух из общей магистрали поступает в ресивер (1).
Затем через блок кондиционирования (2) и пневмораспределитель сдвоенный трехлинейный (3) к муфте-тормозу (4). В случае падения давления ниже допустимого срабатывает реле давления, размыкая электрическую цепь управления и замыкая цепь контрольной лампы. Давление воздуха, поступающего из общезаводской магистрали, должно быть не менее 0,5 МПа.
Возможные неисправности пневмосистемы гильотинных ножниц НД3318 и способы их устранения
| Неисправность | Вероятная причина | Способ устранения |
| Падение давления в пневмосистеме без расхода сжатого воздуха | Негерметичность разъемных соединений | Проверить и в случае необходимости подтянуть винты на пвневмоаппаратах и уплотнить резьбовые соединения |
| Влаготделитель не очищает сжаты воздух | Большое количество конденсата в стаканчике влагоотделителя. | Спустить конденсат |
| Загрязнился металокерамический фильтр | Снять и прочистить фильтр | |
| Регулятор давления не обеспечивает нормального регулирования давления | Неплотное прилегание клапана | Проверить состояние резинового вкладыша клапана и при необходимости заменить его. |
| Защемление толкателя клапана при его движении в направляющей втулке | Исправить поверхности толкателя клапана и втулки, а при необходимости заменить их | |
| Маслораспылитель не подает распыленное масло | Засорился дроссель или маслопроводные трубки | Снять маслораспылитель и прочистить дроссель и маслопроводные трубки |
| В трехходовом сдвоенном сблокированном клапане нарушена синхронизация работы клапанов | Установленные пружины имеют разные усилия | Установить пружины с одинаковыми усилиями |
| При пневмоблокировке в электрической цепи не снимаются напряжения | Вышел из строя один из выключателей | Заменить выключатель |
Работа основных составных частей гильотинных пневматических ножниц НД3318 Станина ножниц НД3318
Станина ножниц НД3318 является базовой сборочной единицей, имеет сборно-сварную конструкцию, состоящую из двух стоек (1) и (8), соединенных траверсой (2) и стяжкой (7).
Стойки и траверса служат опорой для о стола (4) с прикрепленными нижними ножами (16). Направляющие (5) стоек вместе с прикрепленными к ним накладными (6) наклонены к плоскости стола под углом 870. Регулировка зазора между ножами ножевой балки и станины осуществляется перемещением стола с помощью установочных болтов. В сборочную конструкцию станины входит также эксцентриковый вал (9) с насажденными на нем эксцентриками (10) и шатунами (11), которые с помощью осей (15) соединяются с ножевой балкой. С внутренних сторон стоек (1) и (8) на осях (12) установлены рычаги (13), соединенные с ножевой балкой серьгами (14) с одной стороны и с уравновешивателями – с другой.
Привод ножниц НД3318
Привод ножниц НД3318 осуществляется от электродвигателя (2), установленного на качающейся плите (1), через клиноременную передачу (3) на маховик (4). Маховик ножниц установлен на червячном валу редуктора, установленного на правой стойке ножниц и с помощью пальцев связан с ведущими дисками муфты-тормоза.
Муфта-тормоз, приводной вал и червячный редуктор с муфтой-тормозом гильотинных пневматических ножниц НД3318
Муфта-тормоз ножниц НД3318 с пневматическим включением состоит из трех основных частей: ведущей – ведущие диски (6) муфты с фрикционными накладками (8), ведомой – ступица (12) с поршнем (13), цилиндр (11), перемещающийся вдоль оси опорных дисков (5) муфты и тормоза, нажимной диск (10) тормоза и промежуточный диск (7) муфты и тормозной – тормозной диск (9) с фрикционными накладками. Работа муфты-тормоза осуществляется следующим образом: сжатый воздух через воздухоподводящую головку (14) поступает в пневмокамеру (15), перемещает цилиндр (11) вдоль оси опорных дисков (5) в сторону муфты и зажимает ведущие диски (6), связанные с постоянно вращающимся маховиком (1) через пальцы (3), обеспечивая передачу крутящего момента через ступицу (12) на вал червяка (16). Червячный вал соединен с червячным колесом, состоящим из зубчатого венца (17) и ступицы (19).
Червячное колесо через шлицевую втулку (20) соединено е эксцентриковым валом (21).
Ножевая балка гильотинных пневматических ножниц НД3318
Ножевая балка ножниц НД3318 имеет два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку. Это жесткая конструкция сварного типа, состоящая из вертикального листа (8), горизонтального листа (5) и наклонного листа (6). С проушиной (7), приваренной к листу (8), соединяется шатун станины, благодаря чему, балка совершает возвратно-поступательное движение. Движение балки происходит в направляющих под углом 3′ к вертикальной плоскости. В нижней части ножевой балки имеется паз, в котором крепятся ножи (2, 4). Ножевая балка имеет два выступа (1) и (3), с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку.
Прижимная балка гильотинных пневматических ножниц НД3318
Прижимная балка ножниц НД3318 взаимодействует с ножевой балкой.
Высота прижимной балки над столом в верхнем положении регулируется винтами (11), которые упираются в выступы (12) ножевой балки. При совершении рабочего хода происходит одновременное опускание ножевой и прижимной балок. Прижим листа осуществляется за счет силы сжатия пружин (10) и собственного веса балки (8), причем сила сжатия пружин регулируется винтами (9).
Уравновешиватели гильотинных пневматических ножниц НД3318
На внутренних сторонах обеих стоек станины ножниц НД3318 установлены уравновешиватели, через штоки (1) связанные с рычагами станины. При опускании ножевой балки шток поднимается вверх и сжимает пружину (2), смонтированную с предварительным сжатием, поэтому даже в случае разладки тормоза ножевая балка удерживается в верхнем положении. За счет постоянно направленного усилия пружин все зазоры в сочленениях подвижных частей цепи «эксцентриковый вал — шатуны — ножевая балка — уравновешиватели» выбираются в одну сторону, что обеспечивает плавную работу ножниц.
Действие уравновешивателей на ножевую балку направлено под углом 1500 к вертикали, ножевая балка постоянно прижата к направляющим станины, что обеспечивает постоянство зазора между ножами.
Задний упор гильотинных пневматических ножниц НД3318
Установка упорной линейки (8) на ширину отрезаемой полосы осуществляется путем вращения маховичка (1). Выверка линейки на параллельность нижнему ножу осуществляется вращением эксцентриков (7) после регулировки фиксируемых гайкой. Высота поднятия упора и зазор между упором и верхним ножом регулируются винтом (2).
Конечный выключатель ножниц НД3318
На левом конце эксцентрикового вала насажена втулка (2), с закрепленным на ней выступом, которого касается колесико конечного выключателя (1). Предназначен для управления электромагнитными вентилями трехходового сдвоенного сблокированного клапана.
Воздухопровод ножниц НД3318
Воздухопровод пневматических ножниц НД3318 состоит из пневматического блока (1), ресивера (2) и трехходового сдвоенного сблокированного клапана (3), соединенных линиями связи с муфтой-тормозом.
Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр (9). Под давлением сжатого воздуха поршни (6) поднимаются вверх, сжимают пружины (4) и перекрывают выхлопные отверстия. Одновременно поднимаются клапаны (2), сжимая пружины (1). Полости (I) и (II) соединяются. Полость (III) отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, и происходит включение дисков муфты. После отключения муфты вентили перекрывают доступ сжатого воздуха в полость (IV), одновременно соединяя ее с атмосферой. При этом давление в полости (IV) падает, и поршни (6) под действием пружин (4) возвращаются в исходное положение, соединяя полость (II) с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители (8). В это время пружины возвращают в исходное положение клапаны (2), перекрывая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.
Освещение зоны реза
Освещение зоны реза ножниц НД3318 позволяет производить работу, связанную с разметкой листа.
Защитная решетка пневматических ножниц НД3318
Защитная решетка представляет собой состоящую из жестко связанных между собой вертикальных и горизонтальных планок рамку, прикрепленную к прижимной балке, что полностью преграждает доступ к ножам и прижиму и предохраняет от несчастных случаев при ремонте и техническом обслуживании станка.
ВНИМАНИЕ!
Категорически не допускается:
- производить осмотр и ремонт электрооборудования при включенном вводном выключателе;
- производить ремонт ножниц НД3318 при включенном электродвигателе и вращающемся маховике;
- производить наладку, регулировку, чистку и смазку ножниц на ходу;
- работать на ножницах НД3318 со снятым ограждением приводов, маховика и воздухораспределителях;
- совершать технологические операции, выполнение которых связано с превышением силовых и технологических возможностей ножниц НД3318;
- работать на неисправных ножницах НД3318.
