Не держит домкрат гидравлический – не держит, спускает, не поднимает

alexxlab | 14.07.2020 | 0 | Разное

Содержание

не держит, спускает, не поднимает


Крепкий и простой помощник в подъеме непосильных тяжестей, обладает надежной конструкцией, служащей залогом безопасной работы. Высокий критерий прочности считается основным показателем эффективности домкрата, однако, даже такой уровень, не исключает возможность поломки устройства. В данной теме, мы привели все возможные причины поломок гидравлических домкратов любых видов, разобрали их и составили пошаговые инструкции по устранению тех или иных неисправностей.

Как работает гидравлический домкрат

Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.Элементы корпуса бутылочного гидравлического домкрата

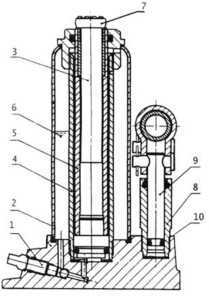

Бутылочный домкрат в разборе на основные несущие элементы
Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:Подробная схема бутылочного гидравлического домкрата
  1. Основание корпуса. Опорная площадка для установки прибора на ровную поверхность.
  2. Корпус. Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара.
  3. Цилиндр плунжера. Герметичная камера, где создается давление жидкости, выталкивающей шток.
  4. Рабочий плунжер. Выдвигаемый элемент с упором на конце.
  5. Отверстие для заливки масла. Расположено в верхней, боковой части корпуса прибора.
  6. Винт. Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер.
  7. Головка корпуса. Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру.
  8. Уплотнительное кольцо. Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости.
  9. Гайка винта. Верхняя часть головки корпуса с шестью гранями для удобного откручивания.
  10. Серьга. Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей.
  11. Головка винта. Конечная часть штока, упираемая в груз.
  12. Рычаг. Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее).
  13. Нагнетательный плунжер. Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой.
  14. Цилиндр насоса. Герметичная камера и промежуточное звено в перекачивании масла между резервуарами.
  15. Запорный клапан. Служит для объединения / изолирования масляного резервуара с цилиндром плунжера.
  16. Всасывающий клапан. Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса).
  17. Перепускной клапан. Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.
Суть действия устройства основывается на перекачивании жидкости из масляного резервуара в цилиндр с плунжером. При подъеме рычага, порция масла всасывается в цилиндр насоса, а при опускании, выдавливается в главный цилиндр подъемника. За счет этого, в главном отсеке образуется давление, выталкивающее поршень.


Главное, чтобы в отсек не попал воздух, который может снизить устойчивость и общую эффективность. Именно по этой причине, бутылочный гидравлический домкрат не работает горизонтально. Однако, даже в таком типе устройств есть модели, позволяющие производить подъем в различных положениях.Бутылочные домкраты работающие в горизонтальном положении

Основные неисправности и их причины

Среди всех причин, почему не работает домкрат гидравлический подкатной, бутылочный или ромбовидный, можно выделить 3 основных варианта: засорение системы, отказ клапанов или повреждение штока. Именно на этих 3-х китах базируются самые распространенные поломки, связанные со снижением эффективности или полным отказом системы. Для большей ясности, рассмотрим каждый случай подробнее.
Засорение системы может быть вызвано попаданием в жидкость воздуха, пыли или грязи. В следствии первого варианта, упор домкрата может не подниматься, сильно пружинить или вовсе опускаться под нагрузкой. Скопившиеся комки грязи, могут ограничить движение клапанов, которые уже не будут плотно закрывать каналы, пропуская жидкость в обе стороны. В данном случае, упор не будет фиксироваться в одном положении, постепенно опускаясь к нулевой точке. При выяснении обстоятельств, почему не держит гидравлический домкрат, в первую очередь следует обратить внимание на чистоту системы.Основание гидравлического домкрата с каналами для жидкости

Отказ клапанов, помимо грязевого засорения, может быть вызван механическими повреждениями. Шарик на конце пружины, упираемый в конусообразный паз, может отсоединится или зацепится за другие элементы конструкции. В таком случае, шток не будет подниматься вовсе, поскольку циркуляция жидкости в системе нарушена, и перекачка не выполняется. Эта поломка более сложная, и требует разбора устройства. Не рекомендуется рассматривать её до проверки системы на засоры.Клапаны гидравлических домкратов
Повреждение штока может произойти по причине несоблюдения условий обслуживания или хранения, а также, от работы с большими грузами и нарушении правил эксплуатации. В первом случае, поршень может покрыться коррозией, что снизит плотность его прилегания к цилиндру, в следствии чего будет просачиваться жидкость. Если поднимать грузы, тяжелее допустимой нормы, упор может погнутся. Шансы такой поломки повышаются при максимальном выдвижении винта и неровной установке домкрата на землю. Деформация штока считается самой серьезной поломкой, которая не всегда подлежит ремонту даже в специальных центрах.Штоки бутылочных домкратов

Осветив основные причины неисправностей, переходим к конкретике. Разберем главные проблемы и предложим варианты решений.

Не держит под нагрузкой

Спуск штока при упоре в груз и даже без сильного давления может быть вызван двумя причинами: недостатком масла или неисправностью клапанов. Выяснять наверняка, почему гидравлический подкатной домкрат спускает, лучше от простого к сложному. Разберем каждый вариант в отдельности, по степени усложнения процедуры ремонта.Отверстия для заправки гидравлических домкратовВсасывающий и перепускной клапаны
  1. Недостаток масла связан с банальным вытеканием при отсутствии герметизации. Может быть следствием длительного хранения инструмента с открученным запорным клапаном или износом прокладок. Проблема решается доливанием жидкости и прокачкой домкрата. Лучше использовать специальное гидравлическое масло, но вполне подойдет и простое индустриальное. Если после заполнения жидкость вытекает, даже при плотно закрытом клапане, стоит приобрести ремкомплект и заменить все прокладки.
  2. Неисправность клапанов может быть вызвана засорением системы или механическими повреждениями. Если не держит подкатной гидравлический домкрат, разбирать его сразу не обязательно. Рациональней будет сначала промыть внутренние каналы, которые могут быть забиты грязью. Для этого сливаем из системы все масло и заполняем промывочной жидкостью (можно использовать керосин или бензин). Несколько раз прокачиваем, сливаем и повторяем процедуру ещё пару раз, используя чистую жидкость.
Если промывка не дала результатов, придется разбирать корпус и осматривать клапаны. Они могут слабо прилегать из-за ослабления пружинок или иметь изношенные шарики. Первый вариант более вероятен и может быть исправлен заменой пружинки или подкладыванием под неё небольшой шайбы для увеличения силы давления путем сокращения расстояния до затвора. Изношенный или сколотый шарик требует замены. Найти такие можно в рем. комплектах, продающихся в автомагазинах или достать из подходящего подшипника.


Плохо поднимает

Одна из распространенных неприятностей, возникающая в работе гидравлических домкратов, заключается в снижении скорости выдвижения штока до минимума или вовсе до нуля. Данная поломка, зачастую связана с уменьшением высоты подъема и снижением максимальной нагрузки. Основная причина такой неисправности кроется в завоздушенности системы, произошедшей в следствии падения уровня масла. Восстановить эффективность устройства, в этом случае, не составляет большого труда. Для этого потребуется немного масла (150-300 мл) и промывочная жидкость (если инструменту более 2-х лет).
  1. Первым делом отворачиваем запорный клапан на 1 оборот от затянутого положения. Затем опускаем поршень насоса и упор до нулевой точки.
  2. Откручиваем или вынимаем (если резиновая) заглушку на заливном отверстии и сливаем старое масло в любую емкость.
  3. Если прибору несколько лет, вполне вероятно, что его внутренние каналы могли забиться грязью, что может быть не менее веской причиной, почему плохо поднимает гидравлический домкрат. Рекомендуется промыть устройство, и желательно несколько раз. Для этого, можно использовать керосин или бензин. Просто заливаем жидкость через отверстие откуда выливали масло, перекрываем клапан, поднимаем упор накачиванием насоса, открываем клапан, опускаем упор и повторяем процесс 2 раза. Затем сливаем грузную жидкость, заливаем новую порцию чистой и проделываем вышеописанные действия минимум 1 раз (смотрите по чистоте сливаемого состава).
  4. Когда есть уверенность в чистоте системы, можно наполнять её маслом. Здесь можно использовать практически все разновидности, кроме тормозной жидкости. Главное, чтобы консистенция не была слишком густой. Желательно использовать специальное гидравлические, или синтетическое индустриальное.
  5. Перед заливкой масла, опускаем поршень насоса и упор в нулевое положение и закручиваем клапан. Если домкрат бутылочный, то во время заливки его следует установить в вертикальное, рабочее положение (подкатной заправляется в горизонтальном).
  6. Заправлять домкрат удобнее всего через шприц, плавно заливая жидкую консистенцию, пока она не заполнит весь объем резервуара и не начнет вытекать из отверстия.
  7. По завершению заправки, необходимо прокачать систему, выгнав из неё лишний воздух. Для этого, с открытым заливным отверстием, перекачиваем масло из резервуара в цилиндр. Когда упор выйдет на максимальную высоту, откручиваем запорный клапан и опускаем его. Проделываем процедуру 2-3 раза.
  8. Существует ещё один способ прокачки, без использования насоса, если предыдущий не дал результатов. Следует открутить запорный клапан на 1-2 оборота, затем рукой вытаскивать и погружать шток в цилиндр, с каждым разом уменьшая высоту подъема на 1 см, пока не дойдете до нулевой отметки.
Последовательность этих нехитрых действий займет не более 20 минут, и с большой вероятностью восстановит эффективность вашего подъемника.

Не опускается

Менее распространенная, но все-же актуальная для многих проблема, связана с заклиниванием упора в выдвинутом положении. Если шток гидравлического домкрата поднялся и не опускается, рассматривать можно 2 варианта: засор запорного клапана или деформация штока. Последний может быть вызван механическим повреждением (изгибом), от подъема грузов, превышающих допустимый вес. В таком случае возможна только замена детали, если посчастливится такую найти.Ржавый шток домкрата

Кроме деформации, на штоке и внутренних стенках цилиндра может образоваться коррозия, от длительного хранения в неправильных условиях (с выдвинутым штоком, открученным клапаном, во влажной среде). Инструмент с такой проблемой видно сразу, по обильному количеству ржавчины. Восстановление возможно, путем полной разборки и очистки от ржавчины.
Если гидравлический домкрат не опускается, но шток свободно вращается по окружности, значит проблема кроется в запорном клапане. Скорее всего, с заправляемым маслом, в домкрат попал небольшой инородный предмет. При перекачке он оказался в цилиндре, а при спуске штока, под давлением, закупорил канал клапана. Самый простой, но не самый правильный вариант – выкрутить клапан совсем, максимально расширив канал. При успехе операции, часть масла вытечет, но шток опустится. Если это не помогло, домкрат надо разбирать, чтобы добраться до основания цилиндра и прочистить засор.Запорный клапан домкратаОтверстия, относящиеся к запорному клапану
Надеемся, что приведенные выше рекомендации, помогут вам реанимировать своего крепкого помощника. Желаем вам комфортной и безопасной манипуляции многотонными грузами. И помните, что ремонт и восстановление всегда сложнее профилактики. Чтобы избавить себя от неприятных ситуаций, когда гидравлический домкрат перестал поднимать, соблюдайте условия эксплуатации и хранения, указанные производителем. Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

instrumentoria.ru

Гидравлический домкрат не поднимает до конца, что делать если не опускается

Существует немало разновидностей подъемных механизмов, наиболее распространен среди автолюбителей гидравлический тип домкратов (бутылочный, подкатной). При неправильном обслуживании домкраты могут выйти из строя, например, они перестают поднимать груз. И сразу встанет вопрос, что делать, если гидравлический домкрат не поднимает. Не обязательно сразу покупать новый, выход есть всегда, часто все можно исправить, сделав техобслуживание агрегата.

Кратко об основных неисправностях

Домкрат гидравлический

Неисправности могут быть разными, но иметь одну общую причину.

Основные проблемы:

  • Остановка. Происходит из-за отсутствия жидкости в камере или наличия загрязнений в масле.
  • Недостаточная высота подъема. Возникает из-за ограниченного количества рабочей жидкости.
  • Медленный подъем, рывки. Объясняются присутствием воздуха, а также возможной утечкой в гидравлической системе.
  • Снижение давления. Нужна диагностика клапана либо его замена. В этом случае домкрат также перестает держать, поднимать полностью, пружинить, может сам по себе опускать груз.

Чаще всего на форумах можно встретить жалобы на то, что гидравлический домкрат не поднимает.

Важно!

Специалисты рекомендуют хорошо изучить подъемное устройство, схему его работы, ведь наличие неисправностей либо неправильная эксплуатация агрегата могут повлечь за собой тяжелые увечья для человека или повреждения для поднимаемого груза.

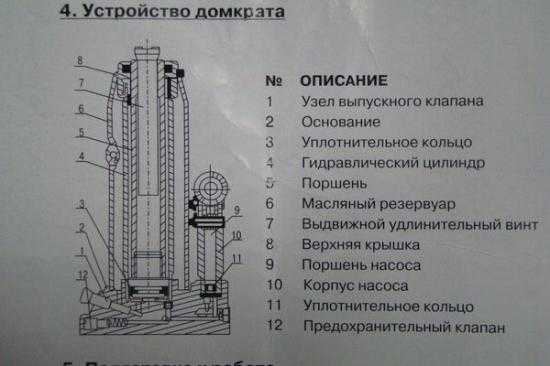

Устройство и принцип работы

Устройство гидравлических домкратов примерно схожее как у подкатных, так и бутылочных. Основные части подкатных устройств:

  • поршень;
  • рычаг;
  • шток;
  • клапан всасывания;
  • запорный клапан;
  • бачек масла;
  • рабочая полость.

Поднимать груз необходимо, установив агрегат на ровную плоскость. Когда человек нажимает на рукоятку, шток образует давление, вследствие чего срабатывает клапан, и масло поступает в рабочую полость (камеру).

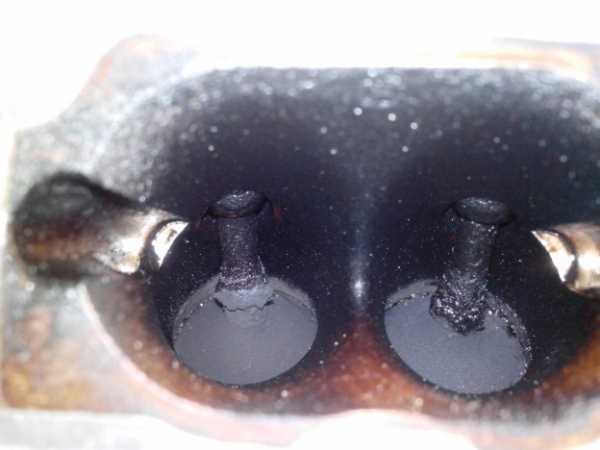

Грязь на клапане

При поднятии рукоятки вверх срабатывает запорный клапан, масло поступает в камеру за счет работы всасывающего клапана. Посредством перекачки масла из бачка в полость рабочего цилиндра идет поднятие поршня. Далее, для опускания поршня со штоком, открывается перепускной клапан, тогда под давлением груза поршень опустится.

То есть для опускания штока с грузом необходимо медленно отворачивать стравливающий клапан, расположенный на корпусе домкрата.

Почему домкрат не опускается или не поднимается

Причины, по которым домкрат отказывается работать:

  • Поломка цилиндра. Рабочая плоскость не держит нагрузку, в результате жидкость перетекает из полости в надпоршневое пространство.
  • Повреждение зеркала. Гидравлика теряет эффективность или просто отказывает, это возникает из-за неправильной транспортировки, может привести к тому, что появляется утечка масла и в камеру попадает воздух, в этом случае обязательно со временем начнется коррозия.
  • Коррозия. Приводит к скорому износу манжет и сальников, в результате возможно попадание грязи в жидкость и засорение каналов и клапанов.
  • Падение агрегата. Чем больше высота, с которой падает домкрат, тем серьезнее может быть деформация деталей, основных узлов.
  • Слишком большая нагрузка. Становится причиной искривления штока. Это ведет к перекосу основных узлов и пропуску масла.
  • Использование устройства не по назначению, а также несвоевременная замена масла.
Искривление штока

Способы устранения неисправностей

Утечка масла — основная беда, из-за которой домкрат подкатной не поднимает до конца (при малой утечке) или вообще (при значительной). Из-за этого попадает воздух в полость, далее гидродомкрат работает в малую силу или же отказывается работать совсем. Утечку в гидросистеме можно предотвратить путем планового обслуживания, контроля уровня масла. В случае низкого уровня нужно просто долить жидкость до нормы.

Обратите внимание!

Уменьшение уровня масла может происходить естественным путем, а также в результате износа или повреждения сальников и манжет. Здесь уже простым добавлением масла не отделаешься, следует поменять уплотнительные кольца.

Из-за нехватки жидкости в гидравлику просачивается воздух. Решается эта проблема методом прокачки: нужно открутить пробку бачка масла и перепускного клапана, а далее просто прокачать систему, то есть перемещать рычаг вверх-вниз, пока жидкость не перейдет в основной цилиндр.

Часто причиной неисправности работы гидродомкрата является коррозия на поршнях, на штоках и полости агрегата. Для детального выяснения причины и ремонта придется разобрать устройство.

Изогнутый шток также является частой причиной, почему подкатной домкрат не поднимает или работает с рывками. В таком случае можно поменять данный элемент, взяв аналог из старой модели, либо приобрести новую деталь. В большинстве случаев такая неисправность вообще ремонту не подлежит, даже в мастерской или сервисном центре. Это объясняется тем, что обычно шток гнется при ударных нагрузках, и в этом случае повреждаются основные элементы корпуса. В таком варианте дешевле приобрести новый агрегат, не занимаясь восстановлением или заменой отдельных деталей.

Совет!

 Удалять грязь лучше с помощью керосина.

Когда перепускной клапан деформируется или в нем просто накапливается грязь, шарик клапана плотно сидит в седле и через него происходит утечка гидравлической жидкости. В таком случае придется его попросту заменить и поменять старое (загрязненное) масло на новое.

Замена масла

Обнаружение неисправностей

Шток выдвигается на нужную высоту, но затем медленно (без воздействия нагрузки) опускается — в этом случае причина, скорее всего, в перепускном клапане и поврежденных уплотнительных кольцах, поэтому не поддерживается нужное давление.

Если домкрат подкатной не поднимает до конца, значит, уменьшился рабочий ход. В данном моменте виной является образовавшаяся коррозия на штоке и зеркале поверхности цилиндра. Если поднимаемый груз больше грузоподъемности домкрата (указывается в паспорте и на корпусе в тоннах), то есть вероятность повреждение штока, его искривление.

Домкрат не приходит до конца в свое начальное положение, если открыть стравливающий клапан — это свидетельствует о растянутых пружинах, либо они потеряли упругость.

Чтобы домкрат служил долго и не ломался, необходимо запомнить следующие правила:

  • Замена гидравлической жидкости необходима 2 раз в год.
  • Если подъемное устройство используется каждый день, смену гидравлической жидкости нужно проводить ежемесячно.
  • В крайних случаях можно использовать любую гидравлическую жидкость, но в зимнее время рекомендуется применять синтетические масла, указанные производителем устройства.
  • Для того чтобы масло зимой не густело, необходимо хранить домкрат в сухом, теплом месте.
  • Не рекомендуется эксплуатировать домкрат зимой на холоде, потому что он просто может перестать работать.

Важно!

Чтобы предупредить поломки гидравлического домкрата, необходима своевременная профилактика, постоянный уход, замена масла, прокачка. Так можно повысить износостойкость деталей домкрата.

Для устранения поломки можно потерять много времени и средств, поэтому проще соблюсти инструкции по эксплуатации гидравлического домкрата, и тогда он прослужит долго и не один раз поможет поднять груз.

kolesa.guru

Не держит домкрат гидравлический подкатной

Иногда возникают проблемы с гидравлическими домкратами. Большинство их сразу выкидывает. Но не стоит выкидывать, может проблема не такая уж большая.

А бывает так — домкрат не поднимает на необходимую высоту. Раньше хватало, к примеру, длины штока, чтобы поднять машину, а теперь нет. Поднимается наполовину — и всё. Здесь виновато масло. Точнее, его недостача.

При работе исправного домкрата масло всё равно расходуется. Совсем немного, но расходуется с каждым подъемом/опусканием. По хорошему его надо время от времени — примерно раз в год — менять. Но кто у нас занимается такой ерундой?) Обычно работает, пока работает)

В общем, заглючили у меня два домкрата. Один подкатной, другой бутылочный, оба гидравлические, естественно. Подкатной домкрат — такой же бутылочный, только установленный в специальную конструкцию.
После того, как я поднимал машину — они не спеша ее опускали. Решил я долить масла.

Вообще в такие домкраты рекомендуется доливать специальные гидравлические масла. Можно пойти и купить, можно залить веретенное масло, которое тоже гидравлическое. А можно, на свой страх и риск, долить обычного моторного. Что я и сделал. Это, конечно, не рекомендуется, свойства у масла не те, ну да ладно.

Вначале надо полностью опустить домкрат. Откручиваем штуцер, опускаем шток (или подъемную часть у подкатного), штуцер закручиваем назад.
Находим отверстие, через которое заливается масло. Оно закрыто резиновой заглушкой.

Каждый уважающий себя автомобилист знает как минимум десяток способов применения хорошего домкрата. А то, что с его помощью меняют колеса, это и так понятно. Одной из самых надежных конструкций домкратов остается гидравлическая, и она стала доступна широкой массе автомобилистов не так давно. Дело в том, что промышленность до этого выпускала только гидравлические домкраты большой грузоподъемности, которые могли быть использованы только стационарно или перевозиться в грузовиках. Для легкового транспорта эти механизмы были просто непригодны. Большой вес, габариты и большой начальный подъемный уровень делали их использование возможным только в боксах и на специальных СТО.

Содержание:

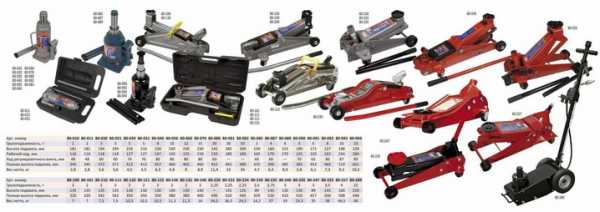

Виды гидравлических домкратов

Сейчас ситуация здорово изменилась и домкратов с гидравликой стало намного больше, причем разными они стали как отчасти конструктивно, так по размерам и грузоподъемности. Теперь каждый может выбрать домкрат в своей весовой категории и в соответствии со своим запросами. Теперь не нужно покупать огромный пятитонный механизм для того, чтобы приподнять передок у маленькой Дэу. Такие небольшие модели компактны, легки, укладываются в багажник и могут выполнять роль небольшого пресса и еще целую кучу работ.

Есть масса видов гидравлических домкратов, но если у нас сломался наш любимый и единственный, нам абсолютно все равно, что в магазинах можно купить:

  • подкатной гидравлический домкрат;
  • бутылочный;
  • одноплунжерный или двуплунжерный;
  • с электрическим или ручным приводом.

Принцип работы у всех один и ремонт гидравлического домкрата своими руками должен выполняться на основании знания о его принципиальной конструкции, независимо от марки и грузоподъемности.

Устройство гидравлического домкрата

Любой гидравлический домкрат имеет рабочую жидкость, масло, у которого очень низкий коэффициент сжатия. Для бесперебойной и стабильной работы гидромеханизма требуется периодическая замена жидкости и чистка системы.

В зависимости от класса грузоподъемности, домкрат может иметь двух- или трехступенчатую телескопическую конструкцию штока. Часто домкраты оборудуются резьбовыми удлинителями, которые позволяют регулировать начальную подъемную высоту.

Рабочая гидравлическая часть состоит из:

  • цилиндра с отполированной поверхностью, в котором находится рабочая жидкость;
  • поршня с уплотнительными кольцами;
  • силового штока, который может быть телескопическим и иметь несколько ступеней;
  • плунжерного насоса, подающего жидкость в подпоршневое пространство;
  • системы перепускных клапанов и игл, они создают и поддерживают давление в рабочей камере;
  • заливного отверстия;
  • стравливающего клапана;
  • манжет и уплотнителей.

Со всем этим хозяйством разобраться довольно просто и начнем мы с причин неисправности в гидравлической части устройства.

Причины неисправности гидравлического домкрата

Первой причиной выхода из строя гидравлики стает повреждение зеркал плунжера и рабочего цилиндра. В этом случае устройство не держит давление, масло легко перетекает из рабочей камеры в надпоршневую, поэтому такой домкрат попросту или не работает, или плохо держит нагрузку. Повреждение зеркал происходит из-за халатности хозяина. Во-первых, домкрат нельзя хранить и транспортировать горизонтально в том случае, если производитель не предусмотрел такую возможность. Результатом стает вытекшая рабочая жидкость, завоздушивание гидросистемы, а там, где воздух, там и коррозия.

Во-вторых, при появлении коррозии на зеркалах рабочих поверхностей домкрата моментально изнашиваются манжеты и уплотнители — резина не железная. В результате этой истории в масле появляется еще больше постороннего мусора, продуктов износа манжет, продуктов коррозии, что приводит к засорению маслопроводящих каналов и клапанов. Поэтому необходимо производить замену жидкости и промывку гидросистемы.

Ремонт гидравлической части домкрата

Ремонт гидравлики сводится к сливу старой жидкости, полной разборке домкрата и заменен уплотнителей и манжетов. Ничего сложного в этом нет, поскольку домкрат не требует никаких сложных регулировок, только диагностика, обслуживание и при необходимости, замена. А замене подлежат все без исключения уплотнительные элементы и манжеты. Мы настоятельно рекомендуем не ходить по мастерским и тем более не искать оригинальные уплотнители — это практически бесполезно. Дело в том, что почти все размеры гидравлических домкратов, точнее, его уплотнителей, стандартны и могут продаваться в любой точке, занимающейся расходниками к тракторной и автомобильной гидравлике. Это будет втрое дешевле, главное, замерять резиновые детали или взять их с собой.

Ремонт подкатных гидравлических домкратов

Подкатной гидравлический домкрат отличается от бутылочного только более сложной механической частью и гидравликой, которая рассчитана на работу в горизонтальном положении. Если его полностью разобрать, гидравлическая часть будет иметь совсем незначительные изменения по сравнению с вертикальным домкратом. Механическая часть ремонтируется по мере поступления проблем, а могут они выражаться в износе рычажно-подъёмной системы, износе шарниров и сочленений, а также в регулировках опорного механизма.

После того как домкрат отремонтирован и собран, необходимо выгнать из системы воздух и прокачать ее новой жидкостью. Жидкость заливается под завязку, после чего конструкция несколько раз прокачивается до тех пор, пока домкрат не будет стабильно держать номинальную нагрузку. После этого система проверяется на предмет течи жидкости и домкрат готов к использованию. Поднимайте тяжести аккуратно, и удачных всем дорог!

Домкрат — специальное устройство, с помощью которого тяжелый груз поднимается и фиксируется на необходимой высоте. Этот механизм просто незаменим при выполнении какого-либо ремонта автомобиля, например, при смене колеса.

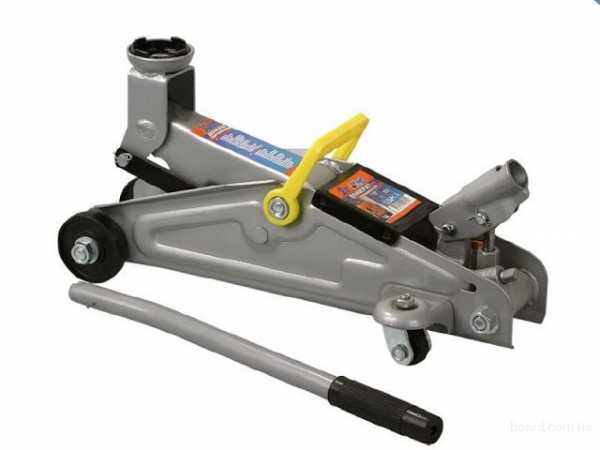

Подкатной гидравлический домкрат.

Наиболее удобными и эффективными для работы считаются гидравлические домкраты, рабочее усилие которых достигается с помощью гидравлического масла и поршня. Сборку и ремонт такого устройства можно осуществить своими руками.

Как правильно точить ножи бруском вручную — подробнее>>>

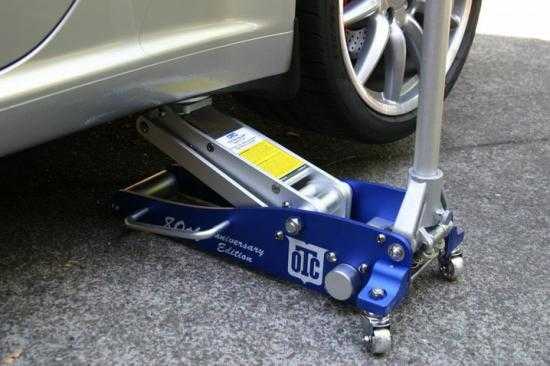

Подкатной домкрат: принцип работы

Подкатной домкрат относится к разряду гидравлических, только имеет немного другую конструкцию. На его корпус, изготовленный из металла, устанавливаются две пары колес. В находящиеся на нем отверстия монтируются механизм для подъема и гидроцилиндр, который при выдвижении в горизонтальном направлении осуществляет подъем площадки. Само устройство постепенно приподнимает автомобиль на нужную высоту, при этом оно подкатывается под него.

В движение домкрат приводится при помощи качания рычага, а опускается, поворачивая клапанный винт. Во время процесса опускания груза на винт клапана насаживается трубчатая рукоятка, а после этого перегородка входит в его паз. При вращении рукоятки вокруг своей оси, соответственно, вращается и сам винт. При этом происходит сброс давления, находящегося в рабочем цилиндре, и груз опускается на нужную высоту.

Для того чтобы домкрат служил долго необходимо следить за наличием масла в нем и за состоянием сальника и клапанов.

Существуют подкатные гидравлические домкраты, используемые в личных целях для автомобилей с весовой категорией до 3000 кг. Чаще всего такое устройство, оборудованное педалями, необходимыми для предварительного подъема, применяется в автомобильных сервисах и шиномонтажных станциях. Оно может поднимать грузы до 4000 кг, достаточно быстро выполняя работу.

Домкраты, которые поднимают груз до 20 тонн и оборудованы педалями предварительного подъема, а также раздвижной траверсой, предназначаются для того, чтобы обслуживать тяжелые машины и специальную автотехнику. Данный механизм имеет и свои недостатки, к которым можно отнести объемный размер и тяжелый вес, из-за которых затрудняется его перемещение в автомобиле. Для его работы необходима ровная горизонтальная поверхность, такая, как асфальт или бетон.

Ремонт подкатного домкрата

  • гаечный ключ;
  • емкость для слива масла;
  • керосин;
  • масло.

За время эксплуатации домкрата может произойти его поломка. К неисправностям данного устройства можно отнести протекание масла, заклинивание при подъеме на высоту или, наоборот, его отказ опуститься. В любом случае следует провести его ремонт.

Если причина поломки заключается в протекании масла, то для начала нужно устройство разобрать. Затем из него извлекаются поршни и проверяются на наличие коррозии. После этого вся грязь и образовавшаяся коррозия тщательно удаляются. Далее проверяется шток. В том случае, если он изогнулся и деформировался, ремонт домкрата можно считать нецелесообразным.

Принцип работы гидравлического подкатного домкрата.

Выполняя ремонт клапана, пропускающего масло, нужно открутить его и проверить, не попала ли внутрь грязь и не произошла ли его деформация. В том случае, если он подвергся механической деформации, клапан следует заменить. Если он загрязнился, то рабочая жидкость будет протекать из-за того, что шарик перестал плотно садиться в седло. Поэтому сначала в подготовленную емкость сливается старая рабочая жидкость (масло), прокачивая при этом систему с помощью рычага, поднимая и опуская его.

Затем все детали тщательным образом промываются от попавшей грязи, а также от остатков старого масла. При этом обязательно проводится замена всех манжет, а также уплотнительных прокладок. Если же грязь попала непосредственно в рабочую полость, то для ее удаления потребуется отвернуть головку корпуса.

После этого в его основание заливается керосин, и выполняется прокачка домкрата. В этом случае запорная игла должна быть выкручена. В конце керосин удаляется, а в рабочую полость заливается чистая рабочая жидкость.

Эффективность работы домкрата может снизиться по причине скопления пузырьков воздуха в его рабочей полости, которые попадают туда из-за недостатка масла.

Ремонт в этом случае выполняется следующим образом. Сначала нужно открыть пробку у масляного бачка и перепускной клапан. Затем в быстром темпе несколько раз прокачивается насос гидравлического пресса для того, чтобы воздух из рабочей полости переместился в емкость, в которой находится масло. После этого закрываются отверстие масляного бачка и перепускной клапан. Если весь процесс выполнен правильно, то домкрат начнет работать в обычном режиме. При остатке в нем воздуха все действия повторяются снова.

Если данное устройство не работает или поднимает груз очень медленно, то удалить воздух из рабочей полости можно и другим способом. Для этого запорная игла отворачивается на полтора или два оборота. Затем с помощью руки за винт поднимается плунжер, доходя до крайней верхней точки.

После этого он опускается до нижнего положения. Все действия повторяются два или три раза. Чтобы избежать возникновения данной проблемы в будущем, следует периодически осуществлять проверку уровня масла в домкрате и при необходимости добавлять в него рабочую жидкость.

mytooling.ru

Гидравлический домкрат не держит


Прокачать гидравлический домкрат не сложно, если знать как это сделать

Для подъема тяжестей человек изобрел множество приспособлений. Если вкратце описать принцип их работы – трансформация пройденного расстояния в усилие.

Рассмотрим примеры таких преобразований:

  1. Рычаг. На длинной стороне пройденное расстояние больше, а усилие меньше. На короткой стороне наоборот;
  2. Блочная система. Трос, проходя через определенное количество блоков, с каждой петлей теряет в расстоянии, пропорционально приобретая дополнительное тяговое усилие;
  3. Шестерни с разным передаточным отношением. Малая шестерня крутится быстро и с меньшим усилием. Большая – наоборот;
  4. Цепная (ременная) пара. Шкив меньшего диаметра вращается без усилия и быстрее. Шкив большего диаметра развивает высокий крутящий момент на валу при меньшей скорости вращения;
  5. Сообщающиеся сосуды. Две поршневые пары, соединенные между собой работают по принципу рычага. Поршень меньшего диаметра при малом усилии двигается с большим размахом. В то время как более крупный его «собрат» перемещается на небольшое расстояние с пропорционально увеличенным усилием.

По принципу сообщающихся сосудов работает гидравлический домкрат.

Относительно компактные размеры (в сравнении с усилием, которое может развить инструмент) делают его незаменимым при работе с большими тяжестями. Переносные бутылочные домкраты (это второе их название) развивают усилие от 1 до 20 тонн. Более крупные экземпляры могут взять вес в 200 тонн.

При этом именно гидравлика относится к самым безопасным приспособлениям для подъема тяжестей.

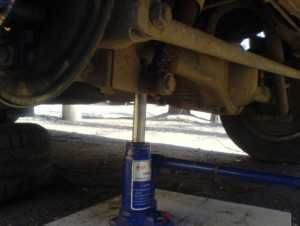

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

ВАЖНО! Хранить гидравлические домкраты бутылочного типа следует в вертикальном положении. В противном случае возможно вытекание рабочей жидкости.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Преимущества:

  • Простота в эксплуатации и обслуживании;
  • Высокий КПД – до 80%;
  • Малое усилие на рабочей рукояти;
  • Плавная работа за счет применения жидкости;
  • Возможность контролировать высоту подъема с высокой точностью;
  • Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
  • Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
  • Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
  • Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

Недостатки:

  • Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем. Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
  • Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
  • Невозможность точно контролировать высоту опускания груза;
  • Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
  • Большая масса приспособления, с учетом рабочей жидкости;
  • Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

Чтобы знать, как отремонтировать это приспособление – необходимо изучить его устройство и принцип работы. Схема в разрезе изображена на рисунке:

В мощное основание (10) плотно вкручивается рабочий цилиндр (4).

Соединение должно быть надежным, поскольку давление рабочей жидкости (6) при подъеме тяжестей достаточно велико.

В цилиндр помещен рабочий поршень (5) с уплотняющим кольцом. В рабочий поршень (он же подъемный шток) вкручивается винт – удлинитель (3), который при необходимости выкручивается на 2/3 длины штока.

Винт оканчивается опорной площадкой (7), которая имеет противоскользящее рифление.

Вокруг рабочего цилиндра расположен защитный кожух (2), который является емкостью для рабочей жидкости (6).

Рядом расположен нагнетающий цилиндр (плунжер) (8), герметично вкрученный в основание.

Он оснащен двумя клапанами. Заборный клапан при движении нагнетающего поршня вверх (9) заполняет рабочей жидкостью цилиндр.

При опускании нагнетающего поршня, жидкость через подающий клапан поступает в рабочий цилиндр, и давит снизу на рабочий поршень (5).

Под давлением шток движется вверх, поднимая груз. Затем цикл повторяется, пока не будет достигнута требуемая высота подъема груза.

По окончании работ открывается перепускной кран (1), и жидкость из рабочего цилиндра (4) перетекает в корпус-емкость (2).

Кран имеет шариковый затвор, выдерживающий высокое давление. Рабочий поршень под тяжестью груза опускается, вытесняя всю жидкость в емкость.

ВАЖНО! После опускания штока в нулевое положение не забывайте перекрывать перепускной кран. Обычно это делается при помощи рукоятки-рычага.

Домкрат готов к следующему циклу подъема.

Ремонт и обслуживание

Для обслуживания домкрат необходимо разобрать. Не следует этого бояться, никакого высокого давления в нем нет.

Для начала необходимо слить масло гидравлики. Это можно сделать через заливную пробку, а при ее отсутствии – через перепускной кран. Для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран.

Затем снимается корпус, проверяется герметичность и состояние нижнего резинового кольца. Большой нагрузки этот элемент не несет, просто предотвращает вытеканию жидкости из корпуса.Выкручиваем рабочий цилиндр из основания и извлекаем поршень.

Проверяем состояние внутренней поверхности цилиндра и уплотнительного кольца поршня. При наличии коррозии (что маловероятно) поверхность цилиндра шлифуем и полируем.

ВАЖНО! Хонинговать гидравлический цилиндр не следует.

Выкручиваем и проверяем состояние плунжера (нагнетающего поршня) и его уплотнительных колец. Проверяем оси, шток и корпус рычага. Не должно быть вмятин, трещин и выработки металла. Поврежденные резиновые уплотнители необходимо заменить на новые.

Промываем все клапана от возможных отложений и мусора. Собираем домкрат в исходное положение.

Как залить масло?

Гидравлическая жидкость заливается через горловину, расположенную сбоку корпуса. Она же является уровнем. Нагрузки на пробку нет, внутри корпуса нет давления. Затем необходима прокачка гидравлического домкрата. Это несложная, но ответственная процедура.

После заливки необходимо поднять шток на максимальную высоту (без нагрузки). Затем домкрат кладется горизонтально, заливной пробкой вверх. Пробка ослабляется, и шток энергично вдавливается в цилиндр. Большая часть воздуха выдавится в емкость с жидкостью.

Затем пробка плотно закрывается, и

motorsmarine.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
