Диаметры нержавеющих труб: ГОСТы и ОСТы

Добавить в заявку

Корзина пуста

Вы еще ничего не выбрали

Оформить заявку

Корзина

Всего товаров: 0 ед.

Оформить заявку

Диаметры нержавеющих труб можно найти в Государственных и Отраслевых стандартах. Они бывают самыми разными, начиная от малых в несколько миллиметров и заканчивая большими (несколько метров). Трубы из нержавеющей стали используются в самых разнообразных отраслях народного хозяйства и промышленности, поэтому и разброс по размеру столь огромен.

Если Вам требуется определенный размер, рекомендуем для начала обратиться к нормативной документации. Вот список основных стандартов, которые могут послужить вам в качестве справочников при поиске необходимого диаметра:

Стандарт	Диаметр
ГОСТ 14162-79. Трубки стальные малых размеров (капиллярные) – определяет технические условия изготовления, и сортамент капиллярных труб из нержавеющей стали. Размеры данных изделий очень малы.	от 0,3 мм до 5 мм
ГОСТ 9941-81 Трубы нержавеющие холоднодеформированные	от 5 мм до 273 мм
ГОСТ 9940-81 Трубы нержавеющие горячедеформированные	от 57 до 325 мм
ГОСТ 11068-81 Трубы нержавеющие электросварные	от 8 мм до 102 мм

Если говорить о популярности и востребованности на рынке, то ниже представлен список самых часто запрашиваемых диаметров.

520254050100150200

Наличие в ГОСТ это не гарантия…

Хотим сразу уточнить. Как видите, количество разных размеров в указанных стандартах очень велико, а количество заводов, которые занимаются изготовлением труб – не столь огромно. Кроме этого, любой завод, прежде всего, заботится об экономической эффективности своего производства и старается выпускать востребованные виды металлопроката.

Очевидно, что если завод будет иметь в своем ассортименте все вышеуказанные трубы, то он будет вынужден свернуть производство. Это произойдет потому, что огромная часть выпускаемого товара останется лежать на складах невостребованной. В реальном секторе используются только ограниченное количество диаметров. И это может вызвать определенные сложности при поиске.

Поэтому наличие размера в Государственном или отраслевом стандарте вовсе не означает его наличия у поставщиков. Размер может быть указан в ГОСТ но отсутствовать на рынке вообще по причине отсутствия спроса.

Справедливо и обратное: отсутствие размера в стандартах не говорит о том, что его нет на рынке. Стандарты не запрещают выпуск труб промежуточных диаметров и толщин. Производители часто изготавливают такие трубы потому, что на них есть спрос и это выгодно.

Поэтому хотим дать Вам один совет: не ориентируйтесь на стандарты при поиске. Ориентируйтесь на сам рынок и возможности конкретного поставщика.

Нестандартные диаметры

Одни размеры гораздо проще и дешевле найти на рынке, чем другие. Например, трубы диаметром 10, 20, 50, 100 мм найти очень просто. Они есть в наличии у многих поставщиков. Но если вы ищите нержавеющую трубу нестандартного размера, у вас могут возникнуть проблемы.  Все зависит от востребованности и

способа изготовления проката.

Гоячедеформированные и холоднодеформированные трубы нестандартных и непопулярных размеров найти гораздо сложнее, чем электросварные, так как технология горячего проката требует наличия специального дорогостоящего оборудования. Электросварные трубы изготовить гораздо проще, и поэтому даже если Вы не нашли требуемого размера, ее всегда можно изготовить на заказ.

Изготовление партии на заказ может быть хорошим решением в том случае, если требуемая партия довольно велика. Однако это все равно сопряжено с дополнительными сложностями: необходимо договариваться с производителем и утверждать документы.

Поэтому рекомендуем по возможности избегать непопулярных размеров там, где это возможно. Это спасет Вас от множества сложностей в будущем. Ну а если это не удается, звоните в нашу компанию. Мы всегда поможем Вам.

Подводя итог можно сказать:

• В промышленных стандартах не указаны все возможные размеры проката. То, что указано в стандартах и то, что присутствует на рынке – это совсем разные ассортименты.
• Наличие конкретного диаметра на рынке зависит от многих факторов и прежде всего – спроса.
• Нестандартные электросварные трубы найти гораздо проще, чем горячекатаные или холоднокатаные.
• Если можно отказаться от использования непопулярных диаметров в Вашем проекте в пользу более популярных, то лучше всего это сделать. Это сэкономит Вам много времени и денег.
• Если Вам все же очень нужен нестандартный или непопулярный размер – обращайтесь к нам. Мы имеем широкие связи с заводами изготовителями и другими поставщиками. Постараемся помочь Вам всем, чем сможем.

Труба нержавеющая AISI 304 размеры 304х2мм матовая со склада в Москве | «Стальинтех»

Цена: 4 250i/м.п

м.п

кг

Предлагаем купить Труба нержавеющая AISI 304 размеры 304х2мм матовая длиной 6 м оптом или в розницу с доставкой по Москве и Московской области. Качественный металлопрокат по цене 4 250i/м.п со склада. Труба нержавеющая AISI 304 размеры 304х2мм матовая длиной 6 м всегда в наличии в большом количестве. Имеется система скидок постоянным покупателям. Для уточнения информации по заказу и доставке товара Труба нержавеющая AISI 304 размеры 304х2мм матовая длиной 6 м звоните менеджерам по телефону + 7 (495) 989-1820 и они с радостью Вас проконсультируют по всем имеющимся вопросам.

Похожие товары

Диаметр:

Все68101213141515,9161718192021,322232526,9282930323333,734353838,140414242,4434548,35050,8515253545760,363,57076,1848588,9101,6104106108114,3129133139,7154156159168,3204206219219,1254256273304306323,9355,6406,4508609,6711,2812,8

Толщина:

Все0,811,21,51,622,52,63456

Поверхность:

Всезеркматшлиф

Длина:

Все6 м

Цена:

от

i/м.п

до

i/м.п

Наименование: Труба нержавеющая AISI 304	Поверхность	Длина	Цена	Кол-во м.п	кг
6х1	мат	6 м	65i/м.п	п”>		В корзину
8х1	мат	6 м	66i/м.п			В корзину
10х1	мат	6 м	67i/м.п			В корзину
10х1	зерк	6 м	75i/м.п			В корзину
10х1	шлиф	6 м	75i/м.п			В корзину
10х1,5	мат	6 м	115i/м. п			В корзину
12х1	мат	6 м	80i/м.п			В корзину
12х1	зерк	6 м	85i/м.п			В корзину
12х1	шлиф	6 м	85i/м.п			В корзину
12х1,5	мат	6 м	105i/м. п			В корзину
12х1,5	шлиф	6 м	100i/м.п			В корзину
12х2	мат	6 м	145i/м.п			В корзину

123..24

Собственное
производство

Собственный
склад

Оперативная
доставка

10000 видов
продукции

Грамотная
консультация

Оставить заявку

E-mail*

Дополнительные комментарии:

Партнеры и поставщики

Ваш браузер устарел рекомендуем обновить его до последней версии
или использовать другой более современный.

Труба нержавеющая электросварная AISI

Фильтрация по стандартам: ГОСТ ISO DIN ВЕСЬ КАТАЛОГ Кроссворд на знание нержавеющей стали Скачать каталог Таблица допустимого давления труб Таблица размерного ряда DIN, ISO, SMS, ГОСТ Характеристики эластомеров (уплотнений) Подписаться на рассылку Заполняя форму, Вы соглашаетесь с правилами обработки персональных данных

Компания РУСЕВРОСТАЛЬ поставляет трубы нержавеющие электросварные стандарта DIN 11850 из наличия со склада в Москве. Марки стали: AISI 304/304L (общего назначения), AISI 316/316L (кислотостойкая). Тип поверхности: матовая (2B) Если Вам необходима зеркальная либо шлифованная труба, готовы оказать Вам услуги по полировке труб диаметром от 12 мм до 104 мм. При необходимости оказываем услугу резки нержавеющей трубы в размер. Минимальный заказ данных труб от 6 метров. Страна производитель: Россия, Китай, Италия. Как производят сварные трубы из нержавеющей стали Cфера применения Нержавеющая труба по стандарту DIN 11850 – широко используется в пищевой и фармацев­тической промышленности. Труба по данному стандарту производится из нержавеющего штрипса (заготовки) путем гибки данного штрипса в размер (от 12 мм до 254 мм) и даль­нейшей его сварки. Главная особенность нержавеющих электросварных труб DIN 11850 от сварных труб других стандартов это травление внутренней части сварного шва (травле­ние/электрополировка). Шероховатость внутренней поверхности нержавеющих труб DIN11850: внутренняя поверх­ность трубы ra=0,8 микрон, сварного шва ra=1.6 микрон. Данные характеристики позволяют безразборно промывать оборудования и трубопроводы с помощью СИП моек (CIP) и приме­нять трубу по стандарту DIN 11850 при непосредственном контакте продуктом. Размерный ряд труб по стандарту DIN 11850 Вес 1 метра трубы, кг Диаметр, мм Толщина стенки, мм Длина \ трубы мерные 1 1,5 2 12 0,27 0,39 – 6 метров 13 0,31 0,43 – 6 метров 18 0,42 0,62 – 6 метров 19 0,45 0,65 – 6 метров 22 0,52 0,77 – 6 метров 23 0,55 0,81 – 6 метров 25 0,61 0,88 – 6 метров 28 0,67 0,99 – 6 метров 29 0,71 1,03 – 6 метров 31,75 0,77 1,13 – 6 метров 34 0,82 1,21 – 6 метров 35 0,85 1,25 – 6 метров 40 0,97 1,44 – 6 метров 41 1,01 1,48 – 6 метров 43 1,05 1,56 – 6 метров 51 1,25 1,85 – 6 метров 52 1,27 1,91 – 6 метров 53 – 1,94 – 6 метров 63,5 – 2,32 3,08 6 метров 70 – – 3,41 6 метров 76. 1 – – 3,71 6 метров 84 – – 4,11 6 метров 85 – – 4,15 6 метров 101,6 – – 4,98 6 метров 104 – – 5,11 6 метров 129 – – 6,36 6 метров 154 – – 7,61 6 метров 204 – – 10,11 6 метров 254 – – 12,62 6 метров Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

Труба нержавеющая 32 мм.

бесшовная

У нас вы можете купить трубу нержавеющую 32 мм. бесшовную изготовленную из различных марок нержавеющей стали. Сортамент, вес и размеры соответствуют ГОСТ 9940-81 (для горячедеформированных труб) или ГОСТ 9941-81 (для холодно- и теплодеформированных труб).

Популярные размеры:

32х1 мм. 32х1.5 мм. 32х2 мм. 32х2.5 мм. 32х3 мм. 32х3.5 мм. 32х4 мм. 32х4.5 мм. 32х5 мм. 32х6 мм. 32х6.5 мм. 32х7 мм.

Популярные толщины:

1 мм. 1.5 мм. 2 мм. 2.5 мм. 3 мм. 3.5 мм. 4 мм. 4.5 мм. 5 мм. 6 мм. 6.5 мм. 7 мм.

В таблице ниже представлен сортамент товаров, указан вес метра каждой трубы, а так же количество погонных метров в тонне.

Наименование	Размер	Толщина	Вес 1 метра	Метров в тонне
Труба бесшовная 32×1 12Х18Н10Т	32×1	1 мм.	0. 771 кг.	1297
Труба бесшовная 32×1.5 12Х18Н10Т	32×1.5	1.5 мм.	1.138 кг.	878.7
Труба бесшовная 32×2 12Х18Н10Т	32×2	2 мм.	1.492 кг.	670.2
Труба бесшовная 32×2.5 12Х18Н10Т	32×2.5	2.5 мм.	1.834 кг.	545.3
Труба бесшовная 32×3 12Х18Н10Т	32×3	3 мм.	2.164 кг.	462.1
Труба бесшовная 32×3.5 12Х18Н10Т	32×3.5	3.5 мм.	2.481 кг.	403.1
Труба бесшовная 32×4 12Х18Н10Т	32×4	4 мм.	2.785 кг.	359.1
Труба бесшовная 32×4.5 12Х18Н10Т	32×4.5	4.5 мм.	3.078 кг.	324.9
Труба бесшовная 32×5 12Х18Н10Т	32×5	5 мм.	3.357 кг.	297.9
Труба бесшовная 32×6 12Х18Н10Т	32×6	6 мм.	3.88 кг.	257.7
Труба бесшовная 32×6.5 12Х18Н10Т	32×6.5	6.5 мм.	4.122 кг.	242.6
Труба бесшовная 32×7 12Х18Н10Т	32×7	7 мм.	4.352 кг.	229.8
Труба бесшовная 32×4 08Х22Н6Т	32×4	4 мм.	2.708 кг.	369.3
Труба бесшовная 32×1.5 10Х17Н13М2Т	32×1.5	1.5 мм.	1.142 кг.	875.7
Труба бесшовная 32×2 10Х17Н13М2Т	32×2	2 мм.	1.498 кг.	667.6
Труба бесшовная 32×3 10Х17Н13М2Т	32×3	3 мм.	2.172 кг.	460.4
Труба бесшовная 32×3. 5 10Х17Н13М2Т	32×3.5	3.5 мм.	2.49 кг.	401.6
Труба бесшовная 32×4 10Х17Н13М2Т	32×4	4 мм.	2.796 кг.	357.7
Труба бесшовная 32×5 10Х17Н13М2Т	32×5	5 мм.	3.37 кг.	296.7
Труба бесшовная 32×1 10Х23Н18	32×1	1 мм.	0.774 кг.	1287
Труба бесшовная 32×1.5 10Х23Н18	32×1.5	1.5 мм.	1.142 кг.	872.6
Труба бесшовная 32×2 10Х23Н18	32×2	2 мм.	1.498 кг.	665.3
Труба бесшовная 32×2.5 10Х23Н18	32×2.5	2.5 мм.	1.841 кг.	541.1
Труба бесшовная 32×3 10Х23Н18	32×3	3 мм.	2.172 кг.	458. 7
Труба бесшовная 32×3.5 10Х23Н18	32×3.5	3.5 мм.	2.49 кг.	400.2
Труба бесшовная 32×4 10Х23Н18	32×4	4 мм.	2.796 кг.	356.4
Труба бесшовная 32×4.5 10Х23Н18	32×4.5	4.5 мм.	3.089 кг.	322.5
Труба бесшовная 32×5 10Х23Н18	32×5	5 мм.	3.37 кг.	295.6
Труба бесшовная 32×6 10Х23Н18	32×6	6 мм.	3.894 кг.	255.8
Труба бесшовная 32×6.5 10Х23Н18	32×6.5	6.5 мм.	4.138 кг.	240.8
Труба бесшовная 32×7 10Х23Н18	32×7	7 мм.	4.369 кг.	228.1
Труба бесшовная 32×1 20Х23Н18	32×1	1 мм.	0.769 кг.	1300.4
Труба бесшовная 32×1.5 20Х23Н18	32×1.5	1.5 мм.	1.135 кг.	881.1
Труба бесшовная 32×2 20Х23Н18	32×2	2 мм.	1.488 кг.	672
Труба бесшовная 32×2.5 20Х23Н18	32×2.5	2.5 мм.	1.829 кг.	546.7
Труба бесшовная 32×3 20Х23Н18	32×3	3 мм.	2.158 кг.	463.4
Труба бесшовная 32×3.5 20Х23Н18	32×3.5	3.5 мм.	2.474 кг.	404.2
Труба бесшовная 32×4 20Х23Н18	32×4	4 мм.	2.778 кг.	360
Труба бесшовная 32×4.5 20Х23Н18	32×4.5	4.5 мм.	3.07 кг.	325.7
Труба бесшовная 32×5 20Х23Н18	32×5	5 мм.	3.349 кг.	298.6
Труба бесшовная 32×6 20Х23Н18	32×6	6 мм.	3.87 кг.	258.4
Труба бесшовная 32×6.5 20Х23Н18	32×6.5	6.5 мм.	4.112 кг.	243.2
Труба бесшовная 32×7 20Х23Н18	32×7	7 мм.	4.341 кг.	230.4

Не нашли нужный товар на странице? Это не значит, что его нет в наличии! Позвоните нам или закажите обратный звонок для уточнения. Наш специалист перезвонит и проконсультирует Вас.

Толщина	Расчетный вес метра в зависимости от стали
	AISI 201 / 12X15Г9НД	AISI 304 / 08Х18Н10	AISI 316 / 08Х17Н13М2	AISI 321 / 12Х18Н10Т	AISI 430 / 20Х13	AISI 431 / 14Х17Н2
1 мм	0. 76 кг	0.77 кг	0.78 кг	0.77 кг	0.75 кг	0.77 кг
1.5 мм	1.12 кг	1.13 кг	1.15 кг	1.14 кг	1.11 кг	1.14 кг
2 мм	1.47 кг	1.49 кг	1.51 кг	1.49 кг	1.45 кг	1.49 кг
2.5 мм	1.81 кг	1.83 кг	1.85 кг	1.83 кг	1.79 кг	1.83 кг
3 мм	2.13 кг	2.16 кг	2.19 кг	2.16 кг	2.11 кг	2.16 кг
3.5 мм	2.44 кг	2.47 кг	2.51 кг	2.48 кг	2.42 кг	2.48 кг
4 мм	2.74 кг	2.78 кг	2.81 кг	2.79 кг	2.72 кг	2.79 кг
4.5 мм	3.03 кг	3.07 кг	3.11 кг	3.08 кг	3 кг	3.08 кг
5 мм	3. 31 кг	3.35 кг	3.39 кг	3.36 кг	3.27 кг	3.36 кг
6 мм	3.82 кг	3.87 кг	3.92 кг	3.88 кг	3.78 кг	3.88 кг
6.5 мм	4.06 кг	4.11 кг	4.16 кг	4.12 кг	4.02 кг	4.12 кг
7 мм	4.29 кг	4.34 кг	4.4 кг	4.35 кг	4.24 кг	4.35 кг

Внимание! Вес погонного метра трубы рассчитан с учетом плотности стали, которая используется для производства конкретного изделия. Допустимые отклонения по диаметру при этом не учитывались. Все данные в таблице носят информационный характер.

Труба нержавеющая 30

Труба нержавеющая 33

6891012141516181920212223242527283032333435363840424548505153545657606365687073757680838586899095100102108114120121123127133140146152159160168178180194219245273325377426530630

DIN 11850 Размеры, допуски и веса.

Трубы из нержавеющей стали стали для пищевой, химической и фармацевтической промышленности. Диаметры труб и другие характеристики.

ГОСТы, СНиПы Карта сайта TehTab.ru Поиск по сайту TehTab.ru	Навигация по справочнику TehTab.ru:  главная страница / / Техническая информация/ / Оборудование – стандарты, размеры/ / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги…./ / Трубы, трубопроводы. Диаметры труб и другие характеристики./ / Трубы стальные (в т.ч. нержавеющие). Диаметры труб и другие характеристики. Труба стальная. Труба нержавеющая./ / Трубы из нержавеющей стали. Диаметры труб и другие характеристики. Труба нержавеющая. / / DIN 11850 Размеры, допуски и веса. Трубы из нержавеющей стали стали для пищевой, химической и фармацевтической промышленности. Диаметры труб и другие характеристики. DIN 11850 Размеры, допуски и веса. Трубы из нержавеющей стали стали для пищевой, химической и фармацевтической промышленности. Диаметры труб и другие характеристики. Номинальный диаметр DN 10 15 20 25 32 40 50 65 80 100 125 150 200 – Наружный диаметр трубы 12 18 22 28 34 40 52 – – Предельные отклонения1 ±0,1 ±0,11 ±0,14 ±0,17 ±0,2 + 0,26 – Ряд 1 Толщина стенки 1 – – Предельные отклонения2 ±0,1 – – Вес кг/м (7,97 кг/дм³) 0,27 0,42 0,51 0,66 0,82 0,97 1,26 – – Наружный диаметр трубы 13 19 23 29 35 41 53 70 85 104 129 154 204 – Предельные отклонения1 ±0,1 ±0,12 ±0,15 ±0,18 ±0,21 ±0,27 + 0,35 +0,43 ±0,78 ±0,97 ±1,18 ±1,53 Ряд 2 Толщина стенки 1,5 2 – Предельные отклонения2 ±0,15 ±0,2 – Вес кг/м (7,97 кг/дм³) 0,43 0,66 0,81 1,03 1,26 1,5 1,9 3,43 4,16 5,03 6,36 7,49 10,12 – Наружный диаметр трубы 14 20 24 30 36 42 54 – – Предельные отклонения1 ±0,1 ±0,12 ±0,15 ±0,18 ±0,21 ±0,27 – Ряд З Толщина стенки 2 – – Предельные отклонения2 ±0,2 – – Вес кг/м (7,97 кг/дм³) 0,60 0,90 1,10 1,40 1,70 2,00 2,80 – В предельные отклонениях для наружного диаметра включена некруглость. Приемлемые предельные отклонения для наружных диаметров труб и толщины стенки согласуются отдельно. Концы труб гладкие и без заусенцев. Дополнительная информация от TehTab.ru:
Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru Реклама, сотрудничество: [email protected]	Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Трубы из нержавеющей стали – цена в Москве и всей России

По типам поверхности:

полированная

шлифованная

По спецификации:

круглая

перфорированная

с пазом

толстостенная

профильная

По размерам:

42,4

48,3

60,3

12

25

38

50

40×40

20×20

40×20

50×25

50×50

16

По марке стали:

AISI 201

AISI 304L

AISI 316

AISI 304

76 товаров в категории (Скачать прайс лист)

Высокий рейтингПопулярныеСначала дешевыеСначала дорогиеСортировка:

Наименование

Материал

Поверхность

Диаметр, мм

Длина, м

Толщина стенки, мм

Цена за п. м.

Труба Ø48.3 мм, с пазом 27х30 мм под стекло, шлифованная (AISI 316) k822-5

Материал

AISI 316 (08Х16Н11М3)

Поверхность

Шлифованная

Диаметр, мм

Длина, метров

6.0

Толщина стенки, мм

1.5

3 532 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба Ø42.4, с пазом 24х24, под стекло, полированная, EURO (AISI 316L) k827

Материал

AISI 316 (08Х16Н11М3)

Поверхность

Полированная

Диаметр, мм

Длина, метров

6. 0

Толщина стенки, мм

1.5

4 498 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 201 СТАНДАРТ+, пр-во РОССИЯ, Ø16×1.5х6000 мм, шлифованная Фk813-2

Материал

AISI 201 (12Х15Г9НД)

Поверхность

Шлифованная

Диаметр, мм

16

Длина, метров

6.0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 201 СТАНДАРТ+, пр-во РОССИЯ, Ø38.1×1.5х6000 мм, шлифованная Rk815-2

Материал

AISI 201 (12Х15Г9НД)

Поверхность

Шлифованная

Диаметр, мм

38. 1

Длина, метров

6.0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 201 СТАНДАРТ+, пр-во РОССИЯ, Ø50.8×1.5х6000 мм, шлифованная Фk817-2

Материал

AISI 201 (12Х15Г9НД)

Поверхность

Шлифованная

Диаметр, мм

50.8

Длина, метров

6.0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая Ø42.4х1.2×6000 мм, полировка 600GRIT, (AISI 201) k845-4

Материал

AISI 201 (12Х15Г9НД)

Поверхность

Полированная

Диаметр, мм

42. 4

Длина, метров

6.0

Толщина стенки, мм

1.2

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304, Ø38.1×1.2х6000 мм, полированная k854-4

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

38.1

Длина, метров

6.0

Толщина стенки, мм

1.2

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 10х10х1.0 мм, полированная Rk885

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

10×10

Длина, метров

6. 0

Толщина стенки, мм

1.0

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304, Ø50.8×1.2х6000 мм, полированная k855-3

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

50.8

Длина, метров

6.0

Толщина стенки, мм

1.2

1 118 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304, Ø16.0 x 1.2 х 6м, полированная k853-3

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

16

Длина, метров

6. 0

Толщина стенки, мм

1.2

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая Ø42.4х1.5х6000 мм, полированная, AISI 316 k845-3

Материал

AISI 316 (08Х16Н11М3)

Поверхность

Полированная

Диаметр, мм

42.4

Длина, метров

6.0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 СТАНДАРТ+, пр-во РОССИЯ, 40 х 40 x 1.5 х 6м, шлифованная Rk866-2

Материал

AISI 304 (08Х18Н10)

Поверхность

Шлифованная

Диаметр, мм

40×40

Длина, метров

6. 0

Толщина стенки, мм

1.5

1 026 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 СТАНДАРТ+, пр-во РОССИЯ, 15х15 x1.5 х 6м, полированная Rk878

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

15×15

Длина, метров

6.0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 СТАНДАРТ+, пр-во РОССИЯ, Ø32 x1.0 х 6м, полированная Rk879

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

32

Длина, метров

6

Толщина стенки, мм

1. 0

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 СТАНДАРТ+, пр-во РОССИЯ, 40х20 x 1.5 х 6м, полированная Rk876

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

40х20

Длина, метров

6.0

Толщина стенки, мм

1.5

1 052 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба Ø48.3 мм, с пазом 27х30 мм под стекло, полированная (AISI 304) k822-3

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

Длина, метров

6. 0

Толщина стенки, мм

1.5

3 178 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 СТАНДАРТ+, пр-во РОССИЯ, 50х50 x 1.5 х 6м, полированная Rk875

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

50×50

Длина, метров

6.0

Толщина стенки, мм

1.5

1 924 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба профильная. нержавеющая,наруж., П 20х20х1,5 Rk873

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

20×20

Длина, метров

6. 0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба профильная. нержавеющая, наруж., П 50х25х1,5 Rk872

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

50×25

Длина, метров

6.0

Толщина стенки, мм

1.5

1 485 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба профильная. нержавеющая, наруж., П 60х40х1,5 Rk874

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

40×60

Длина, метров

6. 0

Толщина стенки, мм

1.5

1 385 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая Ø42.4х6000 мм, тройная полировка 600 GRIT, (AISI 304) Rk845

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

42.4

Длина, метров

6.0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая Ø12×1.5х6000 м, полированная AISI 201 k802

Материал

AISI 201 (12Х15Г9НД)

Поверхность

Полированная

Диаметр, мм

12

Длина, метров

6. 0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 СТАНДАРТ+, пр-во РОССИЯ, Ø12×1х6000 мм, полированная Rk852

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

12

Длина, метров

6.0

Толщина стенки, мм

1.0

В корзину

В корзине 0 м

Перейти

+6 м

Труба нерж. AISI 304, Ø50.8×1х6000 мм, полированная k855-5

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

50. 8

Длина, метров

6.0

Толщина стенки, мм

1.0

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304 СТАНДАРТ+, пр-во РОССИЯ, 40 х 40 x 1.5 х 6м, полированная Rk866

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

40×40

Длина, метров

6.0

Толщина стенки, мм

1.5

В корзину

В корзине 0 м

Перейти

+6 м

Труба нерж. AISI 304, Ø38.1 x 1.00 х 6м, полированная k854-5

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

38. 1

Длина, метров

6.0

Толщина стенки, мм

1.0

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая Ultra3+ Ø50.8х1.5х6000 мм, тройная полировка 800GRIT, EURO AISI316L k864

Материал

AISI 316 (08Х16Н11М3)

Поверхность

Полированная

Диаметр, мм

50.8

Длина, метров

6.0

Толщина стенки, мм

1.5

2 493 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба нерж. AISI 304, Ø16.0 x 1. 00 х 6м, полированная k853-5

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

16

Длина, метров

6

Толщина стенки, мм

1.0

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая Ultra3+ Ø16х1.5х6000 мм, тройная полировка 800GRIT, EURO AISI316L k860

Материал

AISI 316 (08Х16Н11М3)

Поверхность

Полированная

Диаметр, мм

16

Длина, метров

6.0

Толщина стенки, мм

1. 5

В корзину

В корзине 0 м

Перейти

+6 м

Труба AISI 201, Ø50,8 х 1.00 х 6000 мм, полированная k817-5

Материал

AISI 201 (12Х15Г9НД)

Поверхность

Полированная

Диаметр, мм

50.8

Длина, метров

6.0

Толщина стенки, мм

1.0

В корзину

В корзине 0 м

Перейти

+6 м

Труба нержавеющая AISI 304, Ø50.8×1.5х6000 мм, полированная k855

Материал

AISI 304 (08Х18Н10)

Поверхность

Полированная

Диаметр, мм

50. 8

Длина, метров

6.0

Толщина стенки, мм

1.5

1 261 ₽

В корзину

В корзине 0 м

Перейти

+6 м

Труба AISI 201, Ø38.1 х 1.00 х 6000 мм, полированная k815-5

Материал

AISI 201 (12Х15Г9НД)

Поверхность

Полированная

Диаметр, мм

38.1

Длина, метров

6

Толщина стенки, мм

1.0

В корзину

В корзине 0 м

Перейти

+6 м

Товары

• 1
• 2
• 3

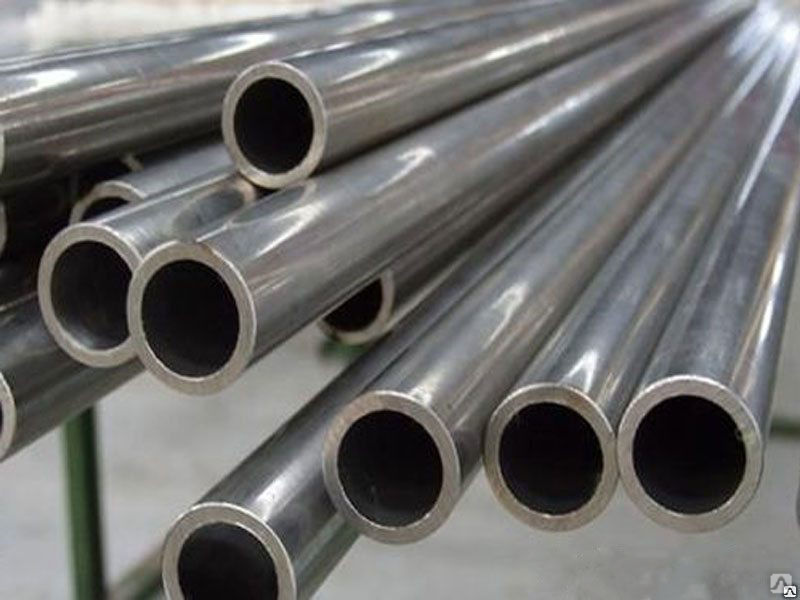

Металлопрокат в виде стальных нержавеющих труб применяется в промышленности, строительстве и других сферах. В этих изделиях нуждаются нефтедобывающая, химическая, машиностроительная, коммунальная и другие отрасли. Интернет-магазин «ПерилаГлавСнаб» предлагает нержавеющие трубы с доставкой по Москве и области. Мы гарантируем высокое качество металлопроката, оперативную отгрузку и транспортировку на ваш объект. Наш каталог также включает многочисленные комплектующие для душевых кабин и стеклянных перегородок.

Трубы из нержавейки устойчивы к коррозии. В нашем ассортименте — элементы, которые различаются по способу изготовления, толщине стенки, сечению, типу обработки поверхности.

Области применения труб из нержавеющей стали

Трубы из нержавейки обладают не только стойкостью к коррозии, но и эстетичным внешним видом.

Они используются в нескольких отраслях:

• в строительстве. Трубы из нержавейки применяются при изготовлении конструкций, которые подвергаются высоким нагрузкам. Материал также востребован при оформлении интерьеров. Из него выполняются стойки и поручни ограждений лестниц, каркасы перегородок;

• в производстве мебели. Из нержавеющей трубы производятся каркасы моделей в стилях минимализма, конструктивизма, хай-тек. Это диваны, стеллажи, кресла, навесные полки. Труба малого сечения необходима при оформлении рабочей зоны кухни — для производства рейлингов и ограждений открытых полок;

• в пищевой промышленности и фармакологии. Нержавеющая сталь нечувствительна к агрессивным химикатам и не окисляется. Поэтому ее применяют при обустройстве трубопроводов на предприятиях, которые выпускают лекарственные препараты и пищевые продукты;

• в нефтехимической промышленности. Здесь используют нержавеющие трубы большого диаметра.

Характеристики нержавеющих труб

Любые трубы из нержавеющей стали характеризуются:

• устойчивостью к любым видам коррозии. Возможна подача пара, воды и технических жидкостей под высоким давлением;

• минимальным линейным расширением. Это необходимое качество для трубок в высокотемпературных системах;

• стойкостью к гидроударам. Изделия устанавливаются в системах, подающих жидкости под высоким давлением.

Полированная нержавеющая труба не требует дополнительной отделки. Она изначально выглядит эстетично. Это излюбленный материал архитекторов и дизайнеров. Из таких труб изготавливают элементы экстерьера и интерьера.

Руководство по размерам труб из нержавеющей стали

17 декабря 2021 г. 17 декабря 2021 г. | 16:16

Измерение диаметра трубы на первый взгляд может показаться довольно простым — вы просто измеряете диаметр трубы. Однако важно, чтобы вы измеряли правильный диаметр с помощью правильной единицы, чтобы вы могли точно сказать, какой это размер, и убедиться, что при повторном заказе фитингов или других труб вы выбрали правильный размер.
Трубы являются типичным материалом, используемым в индустрии ограждений, особенно для заборов и ворот. Труба и трубка, с другой стороны, не одно и то же! Поскольку труба изначально предназначалась для транспортировки воды, ее внутренний диаметр был самым важным параметром. ID – это номинальный размер трубы. Таким образом, 1½-дюймовая труба имеет номинальный (примерно) внутренний диаметр 1½ дюйма, а не внешний диаметр 1½ дюйма. Труба часто изготавливается с меньшими допусками, и ее покупка дешевле. Однако в ограждениях и строительстве, где труба используется регулярно, ее часто называют по внешнему размеру, потому что фитинги, заглушки и другие детали чаще всего сопрягаются с внешней стороной трубы.

Например, диаметр стальной трубы указывается ее «номинальной» толщиной, а НЕ фактической толщиной. Другими словами, «Номинальный» или NPS — это безразмерное число, относящееся к диаметру отверстия трубы. Наружный диаметр (внешний диаметр) трубы остается неизменным независимо от ее спецификации. Толщина стенки трубы обозначается различными «таблицами», наиболее распространенными из которых являются таблицы 5, 10 и 40. Фактическая толщина стенки любой таблицы варьируется в зависимости от размера трубы. 1-дюймовая труба Schedule 40 имеет толщину стенки 0,133 дюйма, а 2-дюймовая труба Schedule 40 имеет толщину стенки 0,154 дюйма.

Трубы из нержавеющей стали Размеры варьируются от 1/8 дюйма до 48 дюймов, трубы большого диаметра, наиболее часто используемые размеры включают 1-дюймовую трубу из нержавеющей стали, 1 1/2-дюймовую трубу из нержавеющей стали, 2-дюймовую трубу из нержавеющей стали, 2 1/2 дюйма. Труба из нержавеющей стали 2 дюйма, труба из нержавеющей стали 3 дюйма, труба из нержавеющей стали 4 дюйма, труба из нержавеющей стали 5 дюймов, труба из нержавеющей стали 6 дюймов, труба из нержавеющей стали 8 дюймов, труба из нержавеющей стали 12 дюймов и труба из нержавеющей стали большого диаметра 36 дюймов. .

Таблица размеров труб из нержавеющей стали

Размер трубы	Н. Д. Дюймы	5с	ИСТИНА 5	10 с	ИСТИНА 10	20	30	40-х годов и стандарт	ИСТИНА 40	60
1/8	0,405		0,35	0,049	0,049			0,068	0,068
			0,1383	0,1863	0,1863			0,2447	0,2447
1/4	0,54		0,049	0,065	0,065			0,088	0,088
			0,257	0,3297	0,3297			0,4248	0,4248
3/8	0,675		0,049	0,065	0,065			0,091	0,091
			0,3276	0,4235	0,4235			0,5676	0,5676
1/2	0,84	0,065	0,065	0,083	0,083			0,109	0,109
		0,5383	0,5383	0,671	0,671			0,851	0,851
3/4	1,05	0,065	0,065	0,083	0,083			0,113	0,113
		0,6838	0,6838	0,8572	0,8572			1,131	1,131
1	1,315	0,065	0,065	0,109	0,19			0,133	0,133
		0,8678	0,8678	1. 404	1.404			1,679	1,679
1 1/4	1,66	0,065	0,065	0,109	0,109			0,14	0,14
		1.107	1.107	1,806	1,806			2,273	2,273
1 1/2	1,9	0,065	0,065	0,109	0,109			0,145	0,145
		1,274	1,274	2,638	2,638			2,718	2,718
2	2,375	0,065	0,065	0,109	0,109			0,154	0,154
		1,604	1,604	2,638	2,638			3,653	3,653
2 1/2	2,875	0,083	0,083	0,12	0,12			0,203	0,203
		2,475	2,475	3,531	3,531			5,793	5,793
3	3,5	0,083	0,083	0,12	0,12			0,216	0,216
		3,029	3,029	4,332	4,332			7,576	7,576
3 1/2	4	0,083	0,083	0,12	0,12			0,226	0,226
		3,472	3,472	4,97	4,97			9. 109	9.109
4	4,5	0,083	0,083	0,12	0,12			0,237	0,237	0,281
		3,915	3,915	5,613	5,613			10,79	10,79	12,66
4 1/2	5							0,247
								12,53
5	5,563	0,109	0,109	0,134	0,134			0,258	0,258
		6,349	6,349	7,77	7,77			14,62	14,62
6	6,625	0,109	0,109	0,134	0,134			0,28	0,28
		7,585	7,585	9,289	9,289			18,97	18,97
7	7,625							0,301
								23,57
8	8,625	0,109	0,109	0,148	0,148	0,25	0,277	0,322	0,322	0,406
		9,914	9,914	13,4	13,4	22,36	24,7	28,55	28,55	35,64
9	9,625							0,342
								33,9
10	10,75	0,134	0,134	0,165	0,165	0,25	0,307	0,365	0,365	0,5
		15,19	15. 19	18,65	18,65	28.04	34,24	40,48	40,48	54,74
11	11,75							0,375
								45,55
12	12,75	0,156	0,165	0,18	0,18	0,25	0,33	0,375	0,406	0,562
		21.07	22.18	24,2	24,2	33,38	43,77	49,56	53,53	73,16
14	14	0,156		0,188	0,25	0,312	0,375	0,375	0,437	0,593
		23.06		27,73	36,71	45,68	54,57	54,57	63,67	84,91
16	16	0,165		0,188	0,25	0,312	0,375	0,375	0,5	0,656
		27,9		31,75	42,05	52,36	62,58	62,58	82,77	107,5
18	18	0,165		0,188	0,25	0,312	0,437	0,375	0,562	0,75
		31,43		35,76	47,39	59. 03	82.06	70,59	104,8	138,2
20	20	0,188		0,218	0,25	0,375	0,5	0,375	0,593	0,812
		39,78		46,05	52,73	78,6	104,1	78,6	122,9	166,4
24	24	0,218		0,25	0,25	0,375	0,562	0,375	0,687	0,968
		55,37		63,41	63,41	94,62	140,8	94,62	171,2	238,1
26	26				0,312	0,5		0,375
					85,6	136,2		102,6
28	28				0,312	0,5	0,625	0,375
					92,26	146,8	182,7	110,6
30	30	0,25		0,312	0,312	0,5	0,625	0,375
		79,43		98,93	98,93	157,5	196,1	118,6
32	32				0,312	0,5	0,625	0,375	0,688
					105,6	168,2	209,4	126,7	230,1
34	34				0,312	0,5	0,625	0,375	0,688
					112,3	178,9	222,8	134,7	244,8
36	36				0,312		0,625	0,375	0,75
					118,9		236,1	142,7	282,3
40	40							0,375
								158,7
42	42							0,375
								166,7
48	48							0,375
								190,7

Piping Mart

Pipingmart – это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Вес/размеры труб из нержавеющей стали сортамента 40 и прайс-лист

Доступен широкий выбор труб из нержавеющей стали с различными составами. Эти графики определяют толщину стенок этих труб из нержавеющей стали. Одной из таких труб являются трубы из нержавеющей стали Schedule 40 . он используется в различных областях, таких как нефть, природный газ, вода и воздух. Он широко используется из-за его карманной цены. Материализованные в производстве трубы сч 40 сс обладают общей устойчивостью к коррозии и приличной рабочей температурой. Толщина труб ss 304 sch 40 позволяет им быть устойчивыми к коррозионному растрескиванию под действием ионов хлора. Материал, используемый в этих трубах, также имеет низкое содержание углерода, что делает его идеальным для сварки и локальной коррозии.

ss sch 40 Размеры труб различаются в зависимости от области применения, в которой они будут использоваться. Они также доступны в различных классах давления. 9Размеры труб 0014 sch 40 ss также различаются в зависимости от формы, в которую они отлиты, например, квадратной, круглой, прямоугольной и так далее. Трубы из нержавеющей стали 40 сортамента доступны как в бесшовном, так и в сварном исполнении. В соответствии со спецификацией труб , 4-дюймовые трубы с внешним диаметром 4,5 дюйма или 114,30 мм и толщиной стенки 6,02 мм будут иметь внутренний диаметр 102,26 мм. Принимая во внимание, что толщина трубы сортамента из нержавеющей стали 40 2,77 отображается трубой 1 дюйм с наружным диаметром 33,4 мм.

сс 304 график 40 толщина трубы увеличивается с увеличением количества графиков. Например, 1-дюймовая труба сортамента 40 имеет фактическую толщину 0,133 дюйма. В то время как толщина 2-дюймовой трубы сч50с составляет 0,154 дюйма. Когда мы сравниваем толщину стенки с размером и номером графика, можно понять прямую зависимость между ними. Можно также обратиться к приведенной ниже таблице размеров труб из нержавеющей стали , график 40, размер , чтобы понять взаимосвязь этих сч 40с . Изменение номера по спецификации труб влияет на внутренний диаметр труб, который, в свою очередь, изменяет номинальный размер труб. Размеры труб сч50с изменяются в соответствии с указанными выше факторами. Номинальный размер трубы по этому графику колеблется от ⅛ до 12 дюймов. Мы производим и поставляем эти трубы из нержавеющей стали , график 40 , уже довольно давно. Качество нашей продукции сделало нас одним из ведущих поставщиков труб из нержавеющей стали Schedule 40 в стране.

Проверьте толщину сварных и бесшовных стальных труб SS 304 SCH 40, размеры, наружный диаметр и массу

Содержание

• Таблица 40 Размеры труб из нержавеющей стали
• Трубы из нержавеющей стали сортамента 40 Номинальное давление
• Трубы из нержавеющей стали SCH 40
• Трубы SS 304 SCH 40 Прайс-лист
9Трубы 1445 SCH 40 ss Размеры

Размер труб из нержавеющей стали сортамента 40

Экспортер, поставщик труб из нержавеющей стали сортамента 40 по ASTM A213 класса 304/316/304L/316L и других

Номинальный размер [дюймы]	Внешний диаметр [дюймы]	Внешний диаметр [мм]	Толщина стенки [дюймы]	Толщина стенки [мм]	Вес [фунт/фут]	Вес [кг/м]
1/2 дюйма	0,840 дюйма	21,3 мм	0,065 дюйма	1,65 мм	0,54 фунт/фут	0,80 кг/м
3/4 дюйма	1050 дюймов	26,7 мм	0,065 дюйма	1,65 мм	0,69 фунт/фут	1,03 кг/м
1 дюйм	1,315 дюйма	33,4 мм	0,065 дюйма	1,65 мм	0,87 фунт/фут	1,30 кг/м
1 1/4 дюйма	1,660 дюйма	42,2 мм	0,065 дюйма	1,65 мм	1,12 фунт/фут	1,66 кг/м
1 1/2 дюйма	1900 дюймов	48,3 мм	0,065 дюйма	1,65 мм	1,28 фунт/фут	1,91 кг/м
2 дюйма	2,375 дюйма	60,3 мм	0,065 дюйма	1,65 мм	1,61 фунт/фут	2,40 кг/м
2 1/2 дюйма	2,875 дюйма	73,0 мм	0,083 дюйма	2,11 мм	2,49 фунт/фут	3,71 кг/м
3 дюйма	3500 дюймов	88,9 мм	0,083 дюйма	2,11 мм	3,05 фунт/фут	4,54 кг/м
3 1/2 дюйма	4000 дюймов	101,6 мм	0,083 дюйма	2,11 мм	3,50 фунт/фут	5,21 кг/м
4 дюйма	4500 дюймов	114,3 мм	0,083 дюйма	2,11 мм	3,95 фунт/фут	5,88 кг/м
5 дюймов	5,563 дюйма	141,3 мм	0,109 дюйма	2,77 мм	6,40 фунт/фут	9,52 кг/м
6 дюймов	6,625 дюйма	168,3 мм	0,109 дюйма	2,77 мм	7,65 фунт/фут	11,38 кг/м
8 дюймов	8,625 дюйма	219,1 мм	0,109 дюйма	2,77 мм	9,99 фунт/фут	14,87 кг/м
10 дюймов	10,750 дюймов	273,1 мм	0,134 дюйма	3,4 мм	15,29 фунт/фут	22,76 кг/м
12 дюймов	12 750 дюймов	323,9 мм	0,156 дюйма	3,96 мм	21,13 фунт/фут	31,44 кг/м
14 дюймов	14 000 дюймов	355,6 мм	0,156 дюйма	3,96 мм	23,22 фунт/фут	34,56 кг/м
16 дюймов	16 000 дюймов	406,4 мм	0,165 дюйма	4,19 мм	28,11 фунт/фут	41,83 кг/м
18 дюймов	18 000 дюймов	457,0 мм	0,165 дюйма	4,19 мм	31,64 фунт/фут	47,09 кг/м
20 дюймов	20 000 дюймов	508,0 мм	0,188 дюйма	4,78 мм	40,12 фунт/фут	59,70 кг/м
22 дюйма	22 000 дюймов	559,0 ММ	0,188 дюйма	4,78 мм	44,18 фунт/фут	65,75 кг/м
24 дюйма	24 000 дюймов	610,0 мм	0,218 дюйма	5,54 мм	55,85 фунт/фут	83,11 кг/м
30 дюймов	30 000 дюймов	762,0 мм	0,250 дюйма	6,35 мм	80,02 фунт/фут	119,09 кг/м

Трубы из нержавеющей стали сортамента 40, номинальное давление

Обозначение диаметра		Н/Д	Номинальная толщина стенки
		ДИА	Щ. 5С		СЧ.5		СЧ 10С		СЧ.10		СЧ.40С		СЧ.40
(А)	(Б)	Счетчик ММ	Стена спасибо	Вес кг/м	Стена Тк	Вес кг/м	Стена Тк	Вес кг/м	Стена Тк	Вес кг/м	Стена Тк	Вес кг/м	Стена Тк	Вес кг/м
6	1/8	10,3	1	0,23			1,2	0,27			1,73	0,37
8	1/4	13,7	1,2	0,37			1,65	0,49			2,24	0,64
10	3/8	17,2	1,2	0,47			1,65	0,63			2,31	0,87
15	1/2	21,3	1,65	0,01	1,65	0,81	2. 11	1,02	2.11	1,02	2,77	1,29
20	3/4	26,7	1,65	1,03	1,65	1,03	2.11	1,3	2.11	1,3	2,87	1,71
25	1	33,4	1,65	1,31	1,65	1,31	2,77	2,13	2,77	2,13	3,38	2,54
32	11/4	24,2	1,65	1,67	1,65	1,67	2,77	2,73	2,77	2,73	3,56	3,44
40	11/2	48,3	1,65	1,93	1,65	1,93	2,77	3,16	2,77	3,16	3,68	4. 11
50	2	60,3	1,65	1,93	1,65	2,42	2,77	3,99	2,77	3,99	3,91	5,52
65	21/2	73	2.11	3,75	2. 11	3,75	3,05	5,34	3,05	5,34	5,16	8,77
80	3	88,9	2.11	4,59	2.11	4,59	3,05	6,56	3,05	6,56	5,49	11,47
90	31/2	101,6	2. 11	5,25	2.11	5,25	3,05	7,53	3,05	7,53	5,74	13,78
100	4	114,3	2.11	5,93	2.11	5,93	3,05	8,5	3,05	8,5	6,02	6,32
125	5	141,3	2,77	9,61	2,77	9,61	3,4	11,74	3,43	11,74	6,55	2210
150	6	168,3	2,77	11,47	2,77	11,47	3,4	14. 04	3,43	14.04	7.11	28,69
200	8	219.1	2,77	15	2,77	15	3,76	20,77	3,76	20,27	8,18	43,2
250	10	273,1	3,4	22,95	3,4	22,95	4,19	28,2	4,19	28,2	9,27	61,22
300	12	323,9	3,96	31,72	4,19	33,6	4,57	36,54	4,57	36,54	9,53	75. 01	10.31	80,94
350	14	355,6	3,96	34,86			4,78	41,99	6,35	55,53	9,53	82,58	11.13	96
400	16	406,4	4,19	42,2			4,78	48. 07	6,35	63,61	9,53	94,7	12,7	125,2
450	18	457,2	4,19	47,46			4,78	54,15	6,35	71,69	9,53	106,83	14,27	158,27
500	2С	508	4,78	60,23			5,54	69,7	6,35	79,76	9,53	118,9	15. 06	185,89
550	22	558,8	4,78	65,95			5,54	76,75	6,35	87,84	9,53	131,07	15,88	216,04
600	24	609,6	5,54	83,8			6,35	95,92	6,35	95,92	9,53	143,2	17,45	258,74
650	26	660,4							7,92	129,4	9,53	155,32
700	28	711,2							7,92	139,47	9,53	167,44
750	3С	762	6,35	120,15			7,92	149,55	7,92	149,55	9,53	179,56
800	32	812,8							7,92	159,62	9,53	191,69	17,48	348,11
850	34	863,6							7,92	169,64	9,53	203,74	17,48	370,22
900	36	914,4							7,92	179,77	9,53	215,93	19. 05	427,09

Обозначение диаметра		О/Д	Номинальная толщина стенки
		ДИА	СЧ 80 С		СЧ 80		СЧ 100		СЧ 120		СЧ. 140		СЧ.160		СЧ.XXS
(А)	(Б)	Счетчик ММ	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м
6	1/8	10,3	2,41	0,47
8	1/4	13,7	3,02	0,82
10	3/8	17,2	3,2	1,12
15	1/2	21,3	3,73	1,64									4,75	1,97	7,47	2,59
20	3/4	26,7	3,91	2,93									5,54	2,93	7,82	3,69
25	1	33,4	4,55	3,29									6,35	4,3	9,09	5,53
32	11/4	24,2	4,85	4,53									6,35	5,69	9,7	7,88
40	11/2	48,3	5,08	5,49									7,14	7,35	10. 16	9,69
50	2	60,3	5,54	7,6									8,71	11,26	11.07	13,65
65	21/2	73	7.01	11,59									9,53	15,15	14. 02	20,72
80	3	88,9	7,62	15,51									11.13	21,67	15,24	28.11
90	31/2	101,6	8.08	18,92											16,15	34,56
100	4	114,3	8,56	22,66					11. 13	28,75			13,49	34,05	17.12	41,66
125	5	141,3	9,53	31,44					12,7	40,9			15,88	49,87	19.05	58. 31
150	6	168,3	10,97	43,21					14,27	55.03			18,24	68,53	21,95	79,1
200	8	219,1	12,7	65,63			15. 06	76,93	18,24	91,73	20,62	102,47	23.01	112,97	22,23	108
250	10	273,1	12,7	82,8	15.06	97,27	18,24	116,38	21.41	134,9	25,4	157,51	28,58	174,95	25,4	155,5
300	12	323,9	12,7	98,95	17,45	133,88	21. 41	162,14	25,4	189,82	28,58	211,31	33,32	242,4	25,4	189,82
350	14	355,6	12,7	109.04	19.05	160,54	23,8	197,74	27,76	227,88	31,75	257,47	35,71	286,04
400	16	406,4	12,7	125,2	21. 41	206,4	26,19	249,34	30,94	290,88	36,53	338,32	40,46	370,74
450	18	457,2	12,7	141,35	23,8	258,29	29,36	314,54	34,93	369,34	39,67	414,74	45,24	466,67
500	2С	508	12,7	157,51	26,19	315,97	32,54	387,41	38,1	448,3	44,45	515,94	49,99	573,31
550	22	558,8	12,7	173,66	28,57	379,7	34,92	457,83	41,27	535,17	47,62	609,3	53,97	682,57
600	24	609,6	12,7	189,82	30,94	448,3	38,89	555,76	46. 02	649,44	52,37	730,72	59,51	819,7
650	26	660,4	12,7	205,97			(24.66D-t) t 1000 Вес/пам + формула Вес Труба из нержавеющей стали Наружный диаметр (мм) – Вес (мм) XW.T. (мм) X 0,02466 = кг. за мтр.
700	28	711,2			12,7	222,13
750	3С	762			1270	238,28
800	32	812,8			12,7	254,44
850	34	863,6			12,7	270,5
900	36	914. 4			12,7	286,75

Трубы из нержавеющей стали SCH 40 Дилеры

Широкий ассортимент бесшовных и сварных труб из нержавеющей стали SCH 40 в Мумбаи, Индия. /316L Труба

Цена бесшовной трубы из нержавеющей стали 316 ASTM A312 TP 316: 5400 ~ 6900 долларов США за тонну

Цена бесшовной трубы из нержавеющей стали 316L ASTM A312 TP 316L: 5500 ~ 7000 долларов США за тонну

Цена ERW/SS 316 ERW Сварная труба ASTM A312 TP 316: 4900 ~ 6400 долларов США/тонну

Цена трубы SS 316L ERW/сварной трубы ASTM A312 TP 316L: 5000 ~ 6500 долларов США/тонну

Цена трубы SS 316 EFW ASTM 3 A358 TP 316L: 5000 ~ 6500 долларов США/тонну : 4500 ~ 6000 долларов США за тонну

Цена трубы EFW из нержавеющей стали 316L ASTM A358 TP 316L: 4700 ~ 6200 долларов США за тонну

Цена на трубу из нержавеющей стали 316/316L

Цена на бесшовную трубу из нержавеющей стали 316 ASTM A269 TP 316: 6400–7900 долларов США за тонну

Цена на бесшовную трубу из нержавеющей стали 316L ASTM A269 TP 316L: 6500 ~ 8000 долларов США/тонна

Цена ВПВ из нержавеющей стали 316/сварных труб/трубок ASTM A249 TP 316: 5900–7400 долларов США/тонну

Цена ВПВ из нержавеющей стали 316L/сварных труб/трубок ASTM A249 TP 316L: 6000–7500 долларов США за тонну

Цена трубы теплообменника из нержавеющей стали 316 ASTM A213 TP 316: 6400–79 долларов США

Цена трубы теплообменника из нержавеющей стали 316L ASTM A213 TP 316L: 6400–7900 долларов США/тонну

Цена бесшовной отожженной трубы/трубы из нержавеющей стали 316 ASTM A269 TP 316: 6400 ~ 7900 USD/TON

Цена на бесшовную отожженную трубу из нержавеющей стали 316L ASTM A 269 TP 316L: 6400 ~ 7900 USD/TON

Цена на трубу из нержавеющей стали 304/304L

Цена на бесшовную трубу из нержавеющей стали 304 ASTM A312 TP 304: $ 4200 ~ $ 5700 долларов США / тонна

Цена бесшовной трубы из нержавеющей стали 304L ASTM A312 TP 304L: 4300 ~ 5800 долларов США за тонну

Цена сварной трубы из нержавеющей стали 304 ERW/сварной трубы ASTM A312 TP 304: 3700 ~ 5200 долларов США за тонну

Цена Нержавеющая сталь 304L ERW/сварная труба ASTM A312 TP 304L: 3800 ~ 5300 долларов США за тонну

Цена трубы из нержавеющей стали 304 EFW ASTM A358 TP 304: 3200 ~ 4700 долларов США за тонну

Цена нержавеющей стали 304L EFW Труба ASTM A358 TP 304L: 3300–4800 долларов США за тонну

Цена трубы из нержавеющей стали 304/304L

Цена бесшовной трубы из нержавеющей стали 304 ASTM A269 TP 304: 5200–6700 долларов США за тонну

Цена бесшовной трубы/трубы из нержавеющей стали 304L ASTM A269 TP 304L: 5300 долларов США ~ 6800 долларов США/тонну

Цена ВПВ из нержавеющей стали 304/сварных труб/трубок ASTM A249 TP 304: 4700 ~ 5200 долларов США/тонну

Цена ВПВ из нержавеющей стали 304L/сварных труб/трубок ASTM A249 TP 304L: 4800 ~ 5300 долларов США за тонну

Цена трубы теплообменника из нержавеющей стали 304 ASTM A213 TP 304: 5200 ~ 6700 долларов США за тонну

Цена трубы теплообменника из нержавеющей стали 304L ASTM A213 TP 304L: 5200 ~ 6700 долларов США за тонну Тонна

Цена на бесшовную отожженную трубу/трубу из нержавеющей стали 304L ASTM A 269 TP 304L: 5200–6700 долларов США за тонну

SCH 40 трубы из нерж.

цена сварной трубы ANSI SCH 40s в Индии

НПС	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
Ду	15	20	25	32	40	50	65	80	90	100

Таблица размеров труб из нержавеющей стали и размеры труб из нержавеющей стали 304/316 в мм

Размер трубы или ее размеры имеют первостепенное значение для определения возможности ее использования в системе. Таблица размеров труб из нержавеющей стали указывает номинальный размер трубы, толщину стенки, вес и спецификацию компонента трубопровода. Эти особенности помогают понять особенности труб в системе. В 9Таблица размеров труб из нержавеющей стали 0014, . Спецификация определяет прочность и способность выдерживать давление марки и обычно доступна в размерах от SCH 5 до SCH 160 или XXS. Таблица размеров труб из нержавеющей стали 304 , обладающая превосходными свойствами сопротивления, охватывает трубы с номинальным диаметром от 1/2 NB до 16 NB. Размеры этих труб в широком спектре различны и зависят от широкого круга характеристик.

Трубы из нержавеющей стали Размеры указаны в дюймах или миллиметрах. Как правило, эти трубы имеют номинальный диаметр от 1/8 до 24 дюймов или более в соответствии с требованиями. А Стандартные размеры труб из нержавеющей стали в мм. имеет внешний диаметр от 10,3 до 609,6 мм. Размер этих труб отличается от стандарта к стандарту конфигурации из нержавеющей стали. Стандартные размеры труб из нержавеющей стали полностью зависят от материала и конфигурации, из которой производятся трубы. Труба стандартного размера обычно прочная и надежная для использования в различных областях. Размеры труб из нержавеющей стали в мм основаны на различном весе и толщине калибра. Эти трубы могут быть разработаны в широком диапазоне размеров и форм, чтобы удовлетворить различные требования проекта. Чтобы понять и получить руководство через Таблица размеров труб из нержавеющей стали 304 В мм посетите любой из наших торговых точек или свяжитесь с нами для получения дополнительной информации.

Просмотр стандартных размеров труб из нержавеющей стали и размеров труб из нержавеющей стали, метрических единиц

Содержание

• Таблица размеров труб из нержавеющей стали
• Размеры труб из нержавеющей стали в мм
• Размеры труб из нержавеющей стали Метрические размеры
• Калькулятор веса трубы из нержавеющей стали
• Труба из нержавеющей стали Цена

Нержавеющая сталь 304 Размеры труб

Трубы из нержавеющей стали 304 обладают хорошей обрабатываемостью и свариваемостью.

Полые трубы из нержавеющей стали, размеры

Как правило, длиной 6000 метров и обычно в TP304/316L.

Размеры гидравлических труб из нержавеющей стали

предлагая диапазон размеров от 5 мм до 38,1 мм внешнего диаметра.

Труба из нержавеющей стали 316L, размеры

Бесшовные: 1/2″–8″ NB, ERW: 1/2″–24″ NB, EFW: 6″–100″ NB

Круглые трубы из нержавеющей стали, размеры

размером от 12,7 до 506,0, в классах ss 304,304L, 316,316L.

Квадратная труба из нержавеющей стали, размеры

Размер квадратной трубы из нержавеющей стали: 1/2 дюйма, 1 дюйм, 2 дюйма, 3 дюйма.

Размеры трубы из нержавеющей стали

ТРУБА РАЗМЕР	ОД В ДЮЙМЫ	А.С.А. Спецификации труб
		5 с	5	10 с	10	20	30	40 с и станд.	40	60	80-е и Э.Х.	80	100	120	140	160	Двухместный Э.Х.
1/8	.405		.035 .1383	.049 .1863	.049 .1863			.068 .2447	068 .2447		0,95 .3145	0,95 .3145
1/4	.540		.049 .2570	.065 .3297	.065 .3297			. 088 .4248	088 .4248		.119 .5351	.119 .5351
3/8	.675		.049 .3276	.065 .4235	.065 .4235			.091 .5676	.091 .5676		.126 .7338	.126 .7338
1/2	.840	.065 .5383	.065 .5383	.083 .6710	.083 .6710			.109 .8510	.109 .8510		. 147 1,088	.147 1,088				.187 1.304	.294 1.714
3/4	1,050	.065 .6838	.065 .6838	.083 .8572	.083 .8572			.113 1.131	.113 1.131		.154 1.474	.154 1.474				.218 1,937	.308 2.441
1	1,315	.065 .8678	.065 .8678	.109 1.404	.109 1.404			.133 1,679	. 133 1,679		.179 2,172	.179 2,172				.250 2,844	.358 3,659
1-1/4	1,660	.065 1.107	.065 1.107	.109 1,806	.109 1,806			.140 2,273	.140 2,273		.191 2,997	.191 2,997				.250 3,765	.382 5.214
1-1/2	1.900	.065 1.274	.065 1.274	.109 2,085	.109 2,085			. 145 2,718	.145 2,718		.200 3,631	.200 3,631				.281 4.859	.400 6.408
2	2,375	.065 1.604	.065 1.604	.109 2,638	.109 2,638			.154 3,653	.154 3,653		.218 5.022	.218 5.022				.343 7.444	.436 9,029
2-1/2	2,875	.083 2,475	.083 2,475	.120 3,531	. 120 3,531			.203 5,793	.203 5,793		.276 7,661	.276 7,661				.375 10.01	.552 13,70
3	3.500	.083 3,029	.083 3,029	.120 4,332	.120 4,332			.216 7,576	.216 7,576		.300 10,25	.300 10,25				.437 14,32	.600 18,58
3-1/2	4.000	.083 3,472	.083 3,472	. 120 4,973	.120 4,973			.226 9.109	.226 9.109		.318 12,51	.318 12,51					.636 22,85
4	4.500	.083 3,915	.083 3,915	.120 5,613	.120 5,613			.237 10,79	.237 10,79	.281 12,66	.337 14,98	.337 14,98		.437 19.01		.531 22,51	.674 27,54
4-1/2	5. 000							.247 12,53			.355 17,61						.710 32,53
5	5,563	.109 6,349	.109 6.349	.134 7,770	.134 7,770			.258 14,62	.258 14,62		.375 20,78	.375 20,78		.500 27.04		.625 32,96	.750 38,55
6	6,625	.109 7,585	.109 7,585	.134 9.290	. 134 9.290			.280 18,97	.280 18,97		.432 28,57	.432 28,57		.562 36,39		.718 45,30	.864 53,16
7	7,625							.301 23,57			.500 38,05						.875 63,08

9Наружный диаметр трубы из нержавеющей стали 1440

	ТРУБА РАЗМЕР	ОД В ДЮЙМЫ	А.С.А. Спецификации труб
			5 с	5	10 с	10	20	30	40 с и стандарт	40	60	80-е годы и Э. Х.	80	100	120	140	160	Двухместный Э.Х.
	8	8,625	.109 9.914	.109 9,914	.148 13,40	.148 13,40	.250 22,36	.277 24,70	.322 28,55	.322 28,55	.406 35,64	.500 43,39	.500 43,39	.593 50,87	.718 60,93	.812 67,76	.906 74,69	.885 72,42
	9	9,625							. 342 33,90			.500 48,72
	10	10.750	.134 15,19	.134 15,19	.165 18,65	.165 18,70	.250 28.04	.307 34,24	.365 40,48	.365 40,48	.500 54,74	.500 54,74	.593 64,33	.718 76,93	.843 89,20	1.000 104.10	1,125 115,70
	11	11.750							. 375 45,55			.500 60,07
	12	12.750	.156 21.07	.165 22,18	.180 24,16	.180 24,20	.250 33,38	.330 43,77	.375 49,56	.406 53,53	.562 73,16	.500 65,42	.687 88,51	.843 107,20	1.000 125,50	1,125 139,70	1,312 160,3
	14	14.000	.156 23.07		. 188 27,73	.250 36,71	.312 45,38	.375 54,57	.375 54,57	.437 63,37	.593 84,91	.500 72,09	.750 106.10	.937 130,70	1,093 150,70	1,250 170,20	1,406 189,10
	16	16.000	.165 27,90		.188 31,75	.250 42,05	.312 52,36	.375 62,58	.375 62,58	.500 82,77	.656 107,50	. 500 82,77	.843 136,50	1,031 164,80	1,218 192,30	1,427 223,50	1,593 245,10
	18	18.000	.165 31,43		.188 35,76	.250 47,39	.312 59,03	.437 82,06	.375 70,59	.562 104,20	.750 138,20	.500 93,45	.937 170,80	1,156 208,00	1,375 244,10	1,562 274,20	1,781 308,50
	20	20. 000	.188 39,78		.218 46,05	.250 52,73	.375 78,60	.500 104.10	.375 78,60	.593 122,90	.812 166,40	.500 104.10	1,031 208,90	1,280 256,10	1.500 296,40	1,750 341,10	1,968 379,00
	22	22.000	.188 43,80		.218 50,71	.250 58,07	.375 86,61	.500 114,81	.375 86,61		. 875 197,41	.500 114,81	1,125 250,81	1,375 302,88	1,625 353,61	1,875 403,00	2.125 451.06
	24	24.000	.218 55,37		.250 63,41	.250 63,41	.375 94,62	.562 140,80	.375 94,62	.687 171,20	.968 238,10	.500 125,50	1,218 296,40	1,531 367,40	1,812 429,40	2,062 483,10	2,344 542,13
	26	26. 000				.312 85,60	.500 136,17		.375 102,63			.500 136,17
	28	28.000				.312 92,26	.500 146,85	.625 182,73	.375 110,64
	30	30.000	.250 79,43		.312 98,93	.312 98,93	.500 157,53	.625 196,08	.375 118,65			. 500 157,53
	32	32.000				.312 105,59	.500 168,21	.625 209,43	.375 126,66	.688 230,08		.500 168,21
	34	34.000				.312 112,25	.500 178,89	.625 222,78	.375 134,67	.688 244,77
	36	36.000				. 312 118,92		.625 236,13	.375 142,68	.750 282,35		.500 189,57

Размеры труб из нержавеющей стали в мм

Размеры труб из нержавеющей стали в мм

Обозначение диаметра		Внешний диаметр	Номинальная толщина стенки
		ДИА	Щ.5С		СЧ.5		Щ 10С		СЧ.10		Щ.20С		СЧ.30		Щ. 40С		СЧ.40		СЧ 60
(А)	(Б)	Счетчик ММ	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м
6	1/8	10,3	1	0,23			1,2	0,27			1,5	0,33			1,73	0,37
8	1/4	13,7	1,2	0,37			1,65	0,49			2	0,58			2,24	0,64
10	3/8	17,2	1,2	0,47			1,65	0,63			2	0,74			2,31	0,87
15	1/2	21,3	1,65	0,01	1,65	0,81	2. 11	1,02	2.11	1,02	2,5	1,15			2,77	1,29
20	3/4	26,7	1,65	1,03	1,65	1,03	2.11	1,3	2.11	1,3	2,5	1,49			2,87	1,71
25	1	33,4	1,65	1,31	1,65	1,31	2,77	2,13	2,77	2,13	3	2,24			3,38	2,54
32	11/4	24,2	1,65	1,67	1,65	1,67	2,77	2,73	2,77	2,73	3	2,9			3,56	3,44
40	11/2	48,3	1,65	1,93	1,65	1,93	2,77	3,16	2,77	3,16	3	3,35			3,68	4. 11
50	2	60,3	1,65	1,93	1,65	2,42	2,77	3,99	2,77	3,99	3,5	4,9			3,91	5,52
65	21/2	73	2.11	3,75	2.11	3,75	3,05	5,34	3,05	5,34	3,5	6			5,16	8,77
80	3	88,9	2.11	4,59	2.11	4,59	3,05	6,56	3,05	6,56	4	8,37			5,49	11,47
90	31/2	101,6	2. 11	5,25	2.11	5,25	3,05	7,53	3,05	7,53	4	9,62			5,74	13,78
100	4	114,3	2.11	5,93	2.11	5,93	3,05	8,5	3,05	8,5	4,5	12.18			6,02	6,32
125	5	141,3	2,77	9,61	2,77	9,61	3,4	11,74	3,43	11,74	5	16,8			6,55	2210
150	6	168,3	2,77	11,47	2,77	11,47	3,4	14. 04	3,43	14.04	5,5	22.08			7.11	28,69
200	8	219,1	2,77	15	2,77	15	3,76	20,77	3,76	20,27	6,35	33,82	7,04	37,38	8,18	43,2			10,81	53,9
250	10	273,1	3,4	22,95	3,4	22,95	4,19	28,2	4,19	28,2	6,35	42,41	7,8	51,81	9,27	61,22			12,2	82,8
300	12	323,9	3,96	31,72	4,19	33,6	4,57	36,54	4,57	36,54	6,35	50,48	8,38	66,2	9,53	75. 01	10.31	80,94	14,27	110,62
350	14	355,6	3,96	34,86			4,78	41,99	6,35	55,53	7,92	68,95	9,53	82,58	9,53	82,58	11.13	96	15.06	128,42
400	16	406,4	4,19	42,2			4,78	48.07	6,35	63,61	7,92	79.03	9,53	94,7	9,53	94,7	12,7	125,2	16,66	162,59
450	18	457,2	4,19	47,46			4,78	54,15	6,35	71,69	7,92	89,1	11. 13	124,32	9,53	106,83	14,27	158,27	19.05	209
500	2С	508	4,78	60,23			5,54	69,7	6,35	79,76	9,53	118,93	12,7	157,51	9,53	118,9	15.06	185,89	2062	251,65
550	22	558,8	4,78	65,95			5,54	76,75	6,35	87,84	9,53	131,07	12,7	173,66	9,53	131,07	15,88	216,04	22,23	298,55
600	24	609,6	5,54	83,8			6,35	95,92	6,35	95,92	9,53	143,2	14,27	212,72	9,53	143,2	17,45	258,74	24,59	360,21
650	26	660,4							7,92	129,4	12,7	205,97			9,53	155,32
700	28	711,2							7,92	139,47	12,7	222,13	15,88	276,48	9,53	167,44
750	3С	762	6,35	120,15			7,92	149,55	7,92	149,55	12,7	238,28	15,88	296,68	9,53	179,56
800	32	812,8							7,92	159,62	12,7	254,44	15,88	316,88	9,53	191,69	17,48	348,11
850	34	863,6							7,92	169,64	12,7	270,5	15,88	336,96	9,53	203,74	17,48	370,22
900	36	914,4							7,92	179,77	12,7	286,75	15,88	357,28	9,53	215,93	19. 05	427,09

Размеры труб из нержавеющей стали Метрические

Метрические размеры труб из нержавеющей стали

Обозначение диаметра		Внешний диаметр	Номинальная толщина стенки
		ДИА	Щ 80 С		СЧ 80		СЧ 100		СЧ 120		Щ. 140		СЧ.160		Щ.XXS
(А)	(Б)	Счетчик ММ	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м	Стена Спасибо	Вес кг/м
6	1/8	10,3	2,41	0,47
8	1/4	13,7	3,02	0,82
10	3/8	17,2	3,2	1,12
15	1/2	21,3	3,73	1,64									4,75	1,97	7,47	2,59
20	3/4	26,7	3,91	2,93									5,54	2,93	7,82	3,69
25	1	33,4	4,55	3,29									6,35	4,3	9,09	5,53
32	11/4	24,2	4,85	4,53									6,35	5,69	9,7	7,88
40	11/2	48,3	5,08	5,49									7,14	7,35	10. 16	9,69
50	2	60,3	5,54	7,6									8,71	11,26	11.07	13,65
65	21/2	73	7.01	11,59									9,53	15,15	14.02	20,72
80	3	88,9	7,62	15,51									11.13	21,67	15,24	28.11
90	31/2	101,6	8.08	18,92											16,15	34,56
100	4	114,3	8,56	22,66					11. 13	28,75			13,49	34,05	17.12	41,66
125	5	141,3	9,53	31,44					12,7	40,9			15,88	49,87	19.05	58,31
150	6	168,3	10,97	43,21					14,27	55.03			18.24	68,53	21,95	79,1
200	8	219,1	12,7	65,63			15.06	76,93	18,24	91,73	20,62	102,47	23.01	112,97	22,23	108
250	10	273,1	12,7	82,8	15. 06	97,27	18,24	116,38	21.41	134,9	25,4	157,51	28,58	174,95	25,4	155,5
300	12	323,9	12,7	98,95	17,45	133,88	21.41	162,14	25,4	189,82	28,58	211,31	33,32	242,4	25,4	189,82
350	14	355,6	12,7	109.04	19.05	160,54	23,8	197,74	27,76	227,88	31,75	257,47	35,71	286,04
400	16	406,4	12,7	125,2	21. 41	206,4	26,19	249,34	30,94	290,88	36,53	338,32	40,46	370,74
450	18	457,2	12,7	141,35	23,8	258,29	29,36	314,54	34,93	369,34	39,67	414,74	45,24	466,67
500	2С	508	12,7	157,51	26,19	315,97	32,54	387,41	38,1	448,3	44,45	515,94	49,99	573,31
550	22	558,8	12,7	173,66	28,57	379,7	34,92	457,83	41,27	535,17	47,62	609,3	53,97	682,57
600	24	609,6	12,7	189,82	30,94	448,3	38,89	555,76	46. 02	649,44	52,37	730,72	59,51	819,7
650	26	660,4	12,7	205,97			(24,66Д-т) т 1000 Вес/пам + формула Вес трубы из нержавеющей стали Внешний диаметр (мм) – Вес (мм) XW.T. (мм) X 0,02466 = кг. за мтр.
700	28	711,2			12,7	222,13
750	3С	762			1270	238,28
800	32	812,8			12,7	254,44
850	34	863,6			12,7	270,5
900	36	914.4			12,7	286,75

Специализируется на

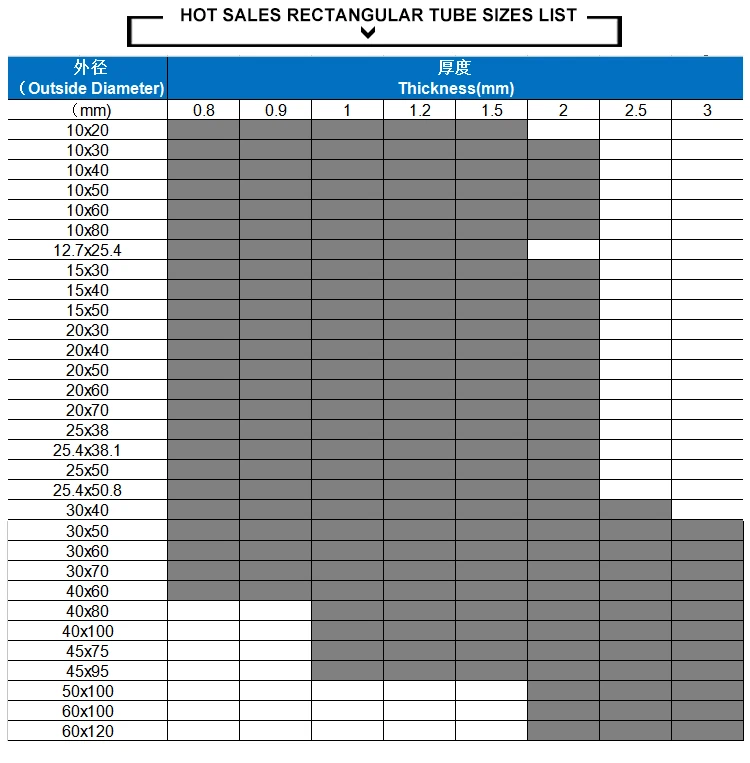

• Размеры квадратных труб из нержавеющей стали
• Размеры трубок из нержавеющей стали
Таблица размеров труб из нержавеющей стали
Таблица веса трубы из нержавеющей стали

Нержавеющая сталь

• Бесшовная труба из нержавеющей стали
• Трубка из нержавеющей стали
• Прокладка из нержавеющей стали
• Кольцевые уплотнения из нержавеющей стали

Стандарты ASTM

• Трубки ASTM A269
• ASTM A249 Трубка
• ASTM A213 Трубка
• Трубка ASTM A270
• ASTM A554 Трубка
• ASTM A312 Труба
• ASTM A358 Труба

Технические характеристики труб

• Трубка SAE AMS 5560
• MIL-T-6845 Трубка
• MIL-T 8504 Трубка
• MIL-P-1144 Труба
• MIL-T4973 Трубка
• MIL-T-8506 Трубка

• Наши уважаемые клиенты
• Каталог

Калькулятор веса трубы из нержавеющей стали

Каталог Trilok Steel Industries

sch 40 Размеры трубы из нержавеющей стали

Труба из нержавеющей стали СЧ50с, сортамент 40 Труба из нержавеющей стали 304, проверка прочности труб из нержавеющей стали по графику 40

Стальные трубы изготавливаются по разным технологиям в рамках установленных промышленных стандартов и имеют различную толщину стенки. При этом чем выше номер графика, тем выше будет толщина стены. Трубы расписания разработаны для конкретных применений и соответствующим образом персонализированы. Так же, как и другие сорта, трубы сортамента 40 также изготавливаются для применений со средним и низким давлением из-за толщины стенки, и эти трубы также известны как трубы среднего сортамента. Даже при умеренной толщине стенки эти трубы показывают отличные характеристики в различных условиях окружающей среды, обеспечивают повышенную стойкость к различным видам коррозии, предотвращают окисление, предохраняют металл от разрушения разрывом.

Труба из нержавеющей стали сортамента 40

Трубы из нержавеющей стали сортамента 304 сортамента 40

Бесшовные трубы сортамента 40S

Содержание

• Трубы из нержавеющей стали сортамента 40 Размер
• Толщина стенки трубы из нержавеющей стали SCH 40
• Номинальное давление бесшовной трубы графика 40S
• Информация для заказа

Трубы из нержавеющей стали сортамента 40, размер

---

Номинальный размер [дюймы]	Внешний диаметр [дюймы]	Внешний диаметр [мм]	Толщина стенки [дюймы]	Толщина стенки [мм]	Вес [фунт/фут]	Вес [кг/м]
1/2 дюйма	0,840 дюйма	21,3 мм	0,065 дюйма	1,65 мм	0,54 фунт/фут	0,80 кг/м
3/4 дюйма	1050 дюймов	26,7 мм	0,065 дюйма	1,65 мм	0,69 фунт/фут	1,03 кг/м
1 дюйм	1,315 дюйма	33,4 мм	0,065 дюйма	1,65 мм	0,87 фунт/фут	1,30 кг/м
1 1/4 дюйма	1,660 дюйма	42,2 мм	0,065 дюйма	1,65 мм	1,12 фунт/фут	1,66 кг/м
1 1/2 дюйма	1900 дюймов	48,3 мм	0,065 дюйма	1,65 мм	1,28 фунт/фут	1,91 кг/м
2 дюйма	2,375 дюйма	60,3 мм	0,065 дюйма	1,65 мм	1,61 фунт/фут	2,40 кг/м
2 1/2 дюйма	2,875 дюйма	73,0 мм	0,083 дюйма	2,11 мм	2,49 фунт/фут	3,71 кг/м
3 дюйма	3500 дюймов	88,9 мм	0,083 дюйма	2,11 мм	3,05 фунт/фут	4,54 кг/м
3 1/2 дюйма	4000 дюймов	101,6 мм	0,083 дюйма	2,11 мм	3,50 фунт/фут	5,21 кг/м
4 дюйма	4500 дюймов	114,3 мм	0,083 дюйма	2,11 мм	3,95 фунт/фут	5,88 кг/м
5 дюймов	5,563 дюйма	141,3 мм	0,109 дюйма	2,77 мм	6,40 фунт/фут	9,52 кг/м
6 дюймов	6,625 дюйма	168,3 мм	0,109 дюйма	2,77 мм	7,65 фунт/фут	11,38 кг/м
8 дюймов	8,625 дюйма	219,1 мм	0,109 дюйма	2,77 мм	9,99 фунт/фут	14,87 кг/м
10 дюймов	10,750 дюймов	273,1 мм	0,134 дюйма	3,4 мм	15,29 фунт/фут	22,76 кг/м
12 дюймов	12 750 дюймов	323,9 мм	0,156 дюйма	3,96 мм	21,13 фунт/фут	31,44 кг/м
14 дюймов	14 000 дюймов	355,6 мм	0,156 дюйма	3,96 мм	23,22 фунт/фут	34,56 кг/м
16 дюймов	16 000 дюймов	406,4 мм	0,165 дюйма	4,19 мм	28,11 фунт/фут	41,83 кг/м
18 дюймов	18 000 дюймов	457,0 мм	0,165 дюйма	4,19 мм	31,64 фунт/фут	47,09 кг/м
20 дюймов	20 000 дюймов	508,0 мм	0,188 дюйма	4,78 мм	40,12 фунт/фут	59,70 кг/м
22 дюйма	22 000 дюймов	559,0 мм	0,188 дюйма	4,78 мм	44,18 фунт/фут	65,75 кг/м
24 дюйма	24 000 дюймов	610,0 мм	0,218 дюйма	5,54 мм	55,85 фунт/фут	83,11 кг/м
30 дюймов	30 000 дюймов	762,0 мм	0,250 дюйма	6,35 мм	80,02 фунт/фут	119,09 кг/м

Толщина стенки трубы из нержавеющей стали SCH 40

---

Номинальный размер [дюймы]	Внешний диаметр [дюймы]	Внешний диаметр [мм]	Толщина стенки [дюймы]	Толщина стенки [мм]	Вес [фунт/фут]	Вес [кг/м]
1/2	0,840	21,3	0,083	2. 11	0,68	1,00
3/4	1,050	26,7	0,083	2.11	0,87	1,29
1	1,315	33,4	0,109	2,77	1,41	2.11
1 1/4	1,660	42,2	0,109	2,77	1,82	2,71
1 1/2	1. 900	48,3	0,109	2,77	2.1	3,13
2	2,375	60,3	0,109	2,77	2,66	3,96
2 1/2	2,875	73,0	0,120	3,05	3,56	5,29
3	3.500	88,9	0,120	3,05	4,37	6,50
3 1/2	4. 000	101,6	0,120	3,05	5.01	7,46
4	4.500	114,3	0,120	3,05	5,66	8,42
5	5,563	141,3	0,134	3,40	7,82	11,64
6	6,625	168,3	0,134	3,40	9,35	13,91
8	8,625	219,1	0,148	3,76	13,50	20. 10
10	10.750	273,1	0,165	4,19	18,79	27,96
12	12.750	323,9	0,180	4,57	24,34	36,22
14	14.000	355,6	0,188	4,78	27,97	41,62
16	16. 000	406,4	0,188	4,78	32.02	47,65
18	18.000	457,0	0,188	4,78	36,05	53,65
20	20.000	508,0	0,218	5,54	46,42	69,09
22	22.000	559,0	0,218	5,54	51,14	76. 10
24	24.000	610,0	0,250	6,35	63,93	95,13
30	30.000	762,0	0,312	7,92	99,60	148,22

Номинальное давление бесшовной трубы графика 40S

---

Нержавеющая труба – Ryerson

Пожалуйста, войдите или продолжите как гость

Почтовый индекс*

Главная//Список запасов//Трубы из нержавеющей стали

Наш склад труб из нержавеющей стали включает как бесшовные, так и сварные нержавеющие трубы различных номинальных размеров. Предлагаемые из нержавеющей стали 304 и 316, нержавеющие трубы пригодны для сварки для конструкционных применений, где требуется прочность, и обеспечивают коррозионную стойкость в соленой воде, химических и кислотных средах. Нержавеющая труба используется в различных отраслях промышленности, от строительства до экологически чистой энергетики и общественного питания.

Готовы сделать заказ? Перейти к каталогу

Свяжитесь с нами|Перейти к ресурсам

Выберите марку:

304316

Холодная обработка, отжиг и травление 304: * ASTM A312 * Идентификационный цвет: зеленый 316: * ASTM A312 * Идентификационный цвет: пурпурный Длина по каталогу: от 17 до 24 футов. random

Свяжитесь с представителем Ryerson для получения дополнительной информации

Узкие результаты:

Номинальный размер трубы: — Выберите один –11 1/21 1/41/21/41/8
1/233 1/23/43/84568Н. Д. в дюймах: — Выберите один –.405.540.675.8401.0501.3151.6601.

.75012.7502.3752.8753.5004.0004.5005.5636.6258.625

540″> 050″> 675″> 375″> 840″> 900″> 375″> 660″> 625″> 375″> 500″> 750″> 625″>

Выберите для предложения	Номинальный размер трубы	Вес на фут. в фунтах	Н.Д. в дюймах	И.Д. в дюймах	Толщина стенки
	1/8	in Lbs.”> .245	.405	.269	.068
	1/8	.320	.405	.215	.095
	1/4	.425	.540	.364	.088
	1/2	1,088	.840	D. in Inches”> .546	.147
	1/2	.540	.840	.710	.065
	1	in Lbs.”> 1,420	1,315	1,097	.109
	1 1/2	2.100	1.900	1,682	.109
	3/4	.690	1,050	.920	.065
	3/4	1,474	1,050	D. in Inches”> .742	.154
	3/8	.568	.675	.493	.091
	1/4	in Lbs.”> .540	.540	.302	.119
	1/4	.425	.540	.364	.088
	3/8	.568	.675	.493	.091
	3/8	.750	.675	D. in Inches”> .423	.126
	1/2	.851	.840	.622	.109
	1	in Lbs.”> 2,172	1,315	.957	.179
	1	.880	1,315	1,185	.065
	2	2,660	2,375	2,157	.109
	3	4.370	3.500	D. in Inches”> 3,260	.120
	1 1/4	1,120	1,660	1,530	.065
	1 1/4	in Lbs.”> 2,997	1,660	1,278	.191
	3/4	1,131	1,050	.824	.113
	1/2	1.100	.840	.546	.147
	1/2	.851	.840	D. in Inches”> .622	,109
	3/4	1,131	1,050	.824	.113
	3/4	in Lbs.”> 1,490	1,050	.742	.154
	1	1,679	1,315	1,049	.133
	1 1/2	3,631	1.900	1.500	.200
	1 1/2	1,274	1.900	D. in Inches”> 1,770	.065
	3 1/2	4,973	4.000	3,760	.120
	4	in Lbs.”> 5,670	4.500	4,260	.120
	2	1,620	2,375	2,245	.065
	2	5,022	2,375	1,939	.218
	1 1/4	2,273	1,660	D. in Inches”> 1,380	.140
	1	2,190	1,315	.957	.179
	1	in Lbs.”> 1,679	1,315	1,049	.133
	1 1/4	2,273	1,660	1,380	.140
	1 1/4	3,030	1,660	1,278	.191
	1 1/2	2,718	1.900	D. in Inches”> 1,610	.145
	3	10.250	3.500	2.900	.300
	3	in Lbs.”> 3,060	3.500	3,334	.065
	5	7,840	5,563	5,295	.134
	6	9.380	6,625	6,357	.134
	4	14,980	4.500	D. in Inches”> 3,826	.337
	2	3,653	2,375	2,067	.154
	1 1/2	in Lbs.”> 3,760	1.900	1.500	.200
	1 1/2	2,718	1.900	1,610	.145
	2	3,653	2,375	2,067	.154
	2	5.070	2,375	D. in Inches”> 1,939	.218
	2 1/2	5,793	2,875	2,469	.203
	8	in Lbs.”> 13.400	8,625	8.329	.148
	10	18.650	10.750	10.420	.165
	3	7,576	3.500	3,068	.216
	2 1/2	7,660	2,875	D. in Inches”> 2,323	.275
	2 1/2	5,793	2,875	2,469	.203
	3	in Lbs.”> 7,576	3.500	3,068	.216
	3 1/2	9.109	4.000	3,548	.226
	12	24.160	12.750	12.390	.180
	4	10.790	4.500	D. in Inches”> 4,026	.237
	3 1/2	9.109	4.000	3,548	.226
	4	in Lbs.”> 10.890	4.500	4,026	.237
	5	14.750	5,563	5,047	.258
	6	19.150	6,625	6,065	.280
	8	28.820	8,625	D. in Inches”> 7,981	.322
	10	40.860	10.750	10.020	.365
	12	in Lbs.”> 50.030	12.750	12.000	.375

¹Эти размеры имеют горячую обработку.

Купить нержавеющую трубу

---

• № по каталогу
• Ресурс

• Общий справочник
  • Твердость по Бринеллю
  • Окружность кругов
  • Таблица цветовых кодов
  • Метрическая система
  • Весовые формулы

• Руководства по выбору 9Нержавеющая сталь 1445 – PDF

• Химический состав
  • Нержавеющая сталь

• Механические свойства
  • Нержавеющая сталь

---

Толщина: 7, 36,0000” x 120,0000” x 0,1874”, 2361,1 фунта/лист

Добавить примечания|Удалить

Единица измерения

фунтов

---

Имя *

Фамилия *

Электронная почта *

Почтовый индекс *

Компания

Центрировать штрих-код для поиска товаров.

Количество:

Единица измерения:

Цена, Единица измерения:

Справочный номер клиента:

Уровень линии заказа:

Заголовок Заказ на поставку:

Номер заказа на поставку заголовка включен в ваш штрих-код и может иметь приоритет перед предыдущими заказами на покупку в вашей корзине

NPS
(DN)

ID Внешний диаметр
дюйм
(мм) Вес
дюймов
(мм) Вес
фунтов/фут
(кг/м) 1/8
(6) 5С 0,405
(10,3) Примечание 1… 1/8
(6) 10С 0,405
(10,3) 0,049
(1,24)
Примечание 1 0,19
(0,28) 1/8
(6) 40С 0,405
(10,3) 0,068
(1,73) 0,24
(0,37) 1/8
(6) 80С 0,405
(10,3) 0,095
(2,41) 0,31
(0,47) 1/4
(8) 5С 0,54
(13,7) Примечание 1. .. 1/4
(8) 10С 0,54
(13,7) 0,065
(1,65)
Примечание 1 0,33
(0,49) 1/4
(8) 40С 0,54
(13,7) 0,088
(2,24) 0,43
(0,63) 1/4
(8) 80С 0,54
(13,7) 0,119
(3,02) 0,54
(0,8) 3/8
(10) 5С 0,675
(17,1) Примечание 1… 3/8
(10) 10С 0,675
(17,1) 0,065
(1,65)
Примечание 1 0,42
(0,63) 3/8
(10) 40С 0,675
(17,1) 0,091
(2,31) 0,57
(0,84) 3/8
(10) 80С 0,675
(17,1) 0,126
(3,2) 0,74
(1,1) 1/2
(15) 5С 0,84
(21,3) 0,065
(1,65)
Примечание 1 0,54
(0,8) 1/2
(15) 10С 0,84
(21,3) 0,083
(2,11)
Примечание 1 0,67
(1,0) 1/2
(15) 40С 0,84
(21,3) 0,109
(2,77) 0,85
(1,27) 1/2
(15) 80С 0,84
(21,3) 0,147
(3,73) 1,09
(1,62) 3/4
(20) 5С 1,05
(26,7) 0,065
(1,65)
Примечание 1 0,68
(1,02) 3/4
(20) 10С 1,05
(26,7) 0,083
(2,11)
Примечание 1 0,86
(1,28) 3/4
(20) 40С 1,05
(26,7) 0,113
(2,87) 1,13
(1,69) 3/4
(20) 80С 1,05
(26,7) 0,154
(3,91) 1,48
(2,2) 1
(25) 5С 1,315
(33,4) 0,065
(1,65)
Примечание 1 0,87
(1,29) 1
(25) 10С 1,315
(33,4) 0,109
(2,77)
Примечание 1 1,41
(2,09) 1
(25) 40С 1,315
(33,4) 0,133
(3,38) 1,68
(2,5) 1
(25) 80С 1,315
(33,4) 0,179
(4,55) 2,17
(3,24) 1,1/4
(32) 5С 1,66
(42,2) 0,065
(1,65)
Примечание 1 1,11
(1,65) 1,1/4
(32) 10С 1,66
(42,2) 0,109
(2,77)
Примечание 1 1,81
(2,69) 1,1/4
(32) 40С 1,66
(42,2) 0,14
(3,56) 2,27
(3,39) 1,1/4
(32) 80С 1,66
(42,2) 0,191
(4,85) 3,0
(4,47) 1,1/2
(40) 5С 1,9
(48,3) 0,065
(1,65)
Примечание 1 1,28
(1,9) 1,1/2
(40) 10С 1,9
(48,3) 0,109
(2,77)
Примечание 1 2,09
(3,11) 1,1/2
(40) 40С 1,9
(48,3) 0,145
(3,68) 2,72
(4,05) 1,1/2
(40) 80С 1,9
(48,3) 0,2
(5,08) 3,63
(5,41) 2
(50) 5С 2,375
(60,3) 0,065
(1,65)
Примечание 1 1,61
(2,39) 2
(50) 10С 2,375
(60,3) 0,109
(2,77)
Примечание 1 2,64
(3,93) 2
(50) 40С 2,375
(60,3) 0,154
(3,91) 3,66
(5,44) 2
(50) 80С 2,375
(60,3) 0,218
(5,54) 5,03
(7,48) 2,1/2
(65) 5С 2,875
(73) 0,083
(2,11)
Примечание 1 2,48
(3,69) 2,1/2
(65) 10С 2,875
(73) 0,12
(3,05)
Примечание 1 3,53
(5,26) 2,1/2
(65) 40С 2,875
(73) 0,203
(5,16) 5,8
(8,63) 2,1/2
(65) 80С 2,875
(73) 0,276
(7,01) 7,67
(11,41) 3
(80) 5С 3,5
(88,9) 0,083
(2,11)
Примечание 1 3,03
(4,52) 3
(80) 10С 3,5
(88,9) 0,12
(3,05)
Примечание 1 4,34
(6,46) 3
(80) 40С 3,5
(88,9) 0,216
(5,49) 7,58
(11,29) 3
(80) 80С 3,5
(88,9) 0,3
(7,62) 10,26
(15. 27) 3,1/2
(90) 5С 4,0
(101,6) 0,083
(2,11)
Примечание 1 3,48
(5,18) 3,1/2
(90) 10С 4,0
(101,6) 0,12
(3,05)
Примечание 1 4,98
(7,41) 3,1/2
(90) 40С 4,0
(101,6) 0,226
(5,74) 9,12
(13.57) 3,1/2
(90) 80С 4,0
(101,6) 0,318
(8,08) 12,52
(18,64) 4
(100) 5С 4,5
(114,3) 0,083
(2,11)
Примечание 1 3,92
(5,84) 4
(100) 10С 4,5
(114,3) 0,12
(3,05)
Примечание 1 5,62
(8.37) 4
(100) 40С 4,5
(114,3) 0,237
(6,02) 10,8
(16,08) 4
(100) 80С 4,5
(114,3) 0,337
(8,56) 15,0
(22,32) 5
(125) 5С 5,563
(141,3) 0,109
(2,77)
Примечание 1 6,36
(9,46) 5
(125) 10С 5,563
(141,3) 0,134
(3,4)
Примечание 1 7,78
(11,56) 5
(125) 40С 5,563
(141,3) 0,258
(6,55) 14,63
(21,77) 5
(125) 80С 5,563
(141,3) 0,375
(9,53) 20,8
(30,97) 6
(150) 5С 6,625
(168,3) 0,109
(2,77)
Примечание 1 7,59
(11,31) 6
(150) 10С 6,625
(168,3) 0,134
(3,4)
Примечание 1 9,3
(13,83) 6
(150) 40С 6,625
(168,3) 0,28
(7,11) 18,99
(28,26) 6
(150) 80С 6,625
(168,3) 0,432
(10,97) 28,6
(42,56) 8
(200) 5С 8,625
(219,1) 0,109
(2,77)
Примечание 1 9,92
(14,78) 8
(200) 10С 8,625
(219,1) 0,148
(3,76)
Примечание 1 13,41
(19,97) 8
(200) 40С 8,625
(219,1) 0,322
(8,18) 28,58
(42,55) 8
(200) 80С 8,625
(219,1) 0,5
(12,7) 43,43
(64,64) 10
(250) 5С 10,75
(273) 0,134
(3,4)
Примечание 1 15,21
(22,61) 10
(250) 10С 10,75
(273) 0,165
(4,19)
Примечание 1 18,67
(27,78) 10
(250) 40С 10,75
(273) 0,365
(9,27) 40,52
(60,29) 10
(250) 80С 10,75
(273) 0,5
(12,7)
Примечание 2 54,79
(81,53) 12
(300) 5С 12,75
(323,8) 0,156
(3,96)
Примечание 1 21,0
(31,24) 12
(300) 10С 12,75
(323,8) 0,18
(4,57)
Примечание 1 24,19
(35,98) 12
(300) 40С 12,75
(323,8) 0,375
(9,53)
Примечание 2 49,61
(73,86) 12
(300) 80С 12,75
(323,8) 0,5
(12,7)
Примечание 2 65,48
(97,44) 14
(350) 5С 14,0
(355,6) 0,156
(3,96)
Примечание 1 23. 09
(34.34) 14
(350) 10С 14,0
(355,6) 0,188
(4,78)
Примечания
(1),(2) 27,76
(41,36) 14
(350) 40С 14,0
(355,6) 0,375
(9,53)
Примечание 2 54,62
(81,33) 14
(350) 80С 14,0
(355,6) 0,5
(12,7)
Примечание 2 72,16
(107,4) 16
(400) 5С 16,0
(406,4) 0,165
(4,19)
Примечание 1 27,93
(41,56) 16
(400) 10С 16,0
(406,4) 0,188
(4,78)
Примечания
(1),(2) 31,78
(47,34) 16
(400) 40С 16,0
(406,4) 0,375
(9,53)
Примечание 2 62,64
(93,27) 16
(400) 80С 16,0
(406,4) 0,5
(12,7)
Примечание 2 82,85
(123,31) 18
(450) 5С 18,0
(457) 0,165
(4,19)
Примечание 1 31,46
(46,79) 18
(450) 10С 18,0
(457) 0,188
(4,78)
Примечания
(1),(2) 35,8
(53,31) 18
(450) 40С 18,0
(457) 0,375
(9,53)
Примечание 2 70,65
(. ..) 18
(450) 80С 18,0
(457) 0,5
(12,7)
Примечание 2 93,54
(…) 20
(500) 5С 20,0
(508) 0,188
(4,78)
Примечание 1 39,82
(59,32) 20
(500) 10С 20,0
(508) 0,218
(5,54)
Примечания
(1),(2) 46,1
(68,65) 20
(500) 40С 20,0
(508) 0,375
(9,53)
Примечание 2 78,67
(117,15) 20
(500) 80С 20,0
(508) 0,5
(12,7)
Примечание 2 104,23
(155,13) 22
(550) 5С 22,0
(559) 0,188
(4,78)
Примечание 1 43,84
(65,33) 22
(550) 10С 22,0
(559) 0,218
(5,54)
Примечания
(1),(2) 50,76
(75,62) 22
(550) 40С 22,0
(559). ..… 22
(550) 80С 22,0
(559)…… 24
(600) 5С 24,0
(610) 0,218
(5,54)
Примечание 1 55,42
(82,58) 24
(600) 10С 24,0
(610) 0,25
(6,35)
Примечание 1 63,47
(94,53) 24
(600) 40С 24,0
(610) 0,375
(9,53)
Примечание 2 94,71
(141,12) 24
(600) 80С 24,0
(610) 0,5
(12,7)
Примечание 2 125,61
(187,07) 30
(750) 5С 30,0
(762) 0,25
(6,35)
Примечание 1 79,51
(118,34) 30
(750) 10С 30,0
(762) 0,312
(7. 92)
Примечание 1 99,02
(147,29) 30
(750) 40С 30,0
(762)…… 30
(750) 80С 30,0
(762)……

ОБЩИЕ ПРИМЕЧАНИЯ..

• Допуски.. Вариации размеров различаются в зависимости от метода изготовления, используемого при изготовлении трубы по различным доступным спецификациям. Допустимые отклонения размеров указаны в каждой спецификации.
• 1 фунт/фут = 1,4895 кг/м.
• Вес (масса) указан в фунтах на погонный фут (килограммы на метр) для труб из углеродистой стали с гладкими концами.
• Различные марки нержавеющей стали допускают значительные различия в весе (массе). Ферритные нержавеющие стали могут быть примерно на 5% меньше, а аустенитные нержавеющие стали примерно на 2% больше, чем значения, указанные в этой таблице, которые основаны на весе (массе) углеродистой стали.

ПРИМЕЧАНИЯ..

1. Такая толщина стенки не позволяет нарезать резьбу в соответствии со стандартом ASME B1.20.1.
2. Эти размеры не соответствуют ASME B36.10M.
Допуск на допустимый внешний диаметр Свыше Под дюймов мм дюймов мм NPS от 1/8 до 1,1/2
DN от 6 до 40
Внешний диаметр от 10,3 до 48,3 мм 1/64 0,4 1/64 0,4 От 1,1/2 до 4
DN от 40 до 100
Внешний диаметр от 48,3 до 114,3 мм 1/32 0,8 1/32 0,8 От 4 до 8
DN 100 до 200
Внешний диаметр от 114,3 до 219,1 мм 1/16 1,6 1/32 0,8 От 8 до 18
DN от 200 до 450
Внешний диаметр от 219,1 до 457 мм 3/32 2,4 1/32 0,8 От 18 до 26
DN от 450 до 650
Наружный диаметр от 457 до 660 мм 1/8 3,2 1/32 0,8

Допуск на внутренний диаметр труб

• Кованые, расточенные и литые трубы.
  Внутренний диаметр не должен отличаться от указанного более чем на 1/16 дюйма (1,6 мм). Не должно быть отклонений от заданного внутреннего диаметра.

Допуск на толщину стенки трубы

ТРУБА NPS/ DN/ OD	Допуск, % от номинального
	Свыше	Под
NPS от 1/8 до 2,1/2, вкл. все соотношения т/д DN от 6 до 65 OD от 10,3 до 73,0, мм	20,0	12,5
NPS от 3 до 18, вкл. т/д до 5% DN от 80 до 450 OD от 88,9 до 457, мм	22,5	12,5
NPS от 3 до 18, вкл. т/д > 5% DN от 80 до 450 НД от 88,9 до 457, мм	15,0	12,5
NPS 20 и выше, вкл. сварные, все соотношения т/д DN 500 OD 508, мм	17,5	12,5
NPS 20 и выше, вкл. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
