Отличие отожженной нержавеющей трубы от неотожженной| Аякс-металл ✅

Впервые труба гофрированная нержавеющая отожжённая и неотожжённая появилась в Японии в 80-х годах XX века. Это было обусловлено необходимостью создания сейсмостойких трубопроводов различного назначения, способных выдержать нагрузки от сильных землетрясений. Помимо очень высокой стойкости к разрушающим нагрузкам, гофрированные трубы показали себя надёжным, практичным, простым и удобным в монтаже материалом для трубопроводов холодной и горячей воды, газоснабжения и отопления. Многих пользователей интересуют отличия между отожжёнными и неотожжёнными гофрированными нержавеющими трубами. Этой теме и будет посвящена представленная здесь статья.

Труба гофрированная нержавеющая отожжённая и неотожжённая: разница

Найти отличия между неотожжёными и отожжёнными гофрированными нержавеющими трубами по их внешнему виду невозможно. Оболочка труб изготавливается из нержавеющей стали марок AISI 304 и AISI 201 или их аналогов, которые тоже не имеют внешних различий. Оба вида труб полностью совместимы между собой, а также с трубопроводами из других материалов. По соотношению цены и качества в наиболее выгодном свете предстаёт продукция производителей из Южной Кореи:

Hydrosta;
Lavita;
Kofulso.

В 2014 году на рынок вышел отечественный производитель таких изделий под торговой маркой Neptun IWS. В продажу также поступают гофрированные трубы Meibes (Германия), но их стоимость в разы выше, чем у южнокорейской продукции. При прочих равных условиях цена отожжённых труб выше, чем неотожжённых. Однако это не главное и не единственное отличие отожжённой нержавеющей трубы от неотожжённой.

Особенности трубы гофрированной нержавеющей отожжённой

Наличие двух разновидностей продукции говорит о том, что между гофрированными нержавеющими трубами отожжёнными и неотожёнными есть разница. Единственным способом идентифицировать их является маркировка. У разных производителей маркировка отожжённых труб включает такие символы:

HF у Lavita;
М у Kofulso;
TO у Hydrosta.

Единых правил маркировки гофрированных труб нет. Например, у торговой марки Neptun IWS соответствующая пометка наносится на заводскую упаковку. Отжиг, или отпуск, представляет собой вид термической обработки металла для придания ему большей мягкости. Процедура увеличивает податливость отожжённой трубы к изгибанию.

Отжигу подвергается не готовая труба, а металл, из которого впоследствии изготавливают её оболочку. В результате она может изгибаться под меньшим радиусом, что особенно важно при монтаже трубопроводов в стеснённых условиях. Кроме того, у более мягкого металла повышается эластичность, и снижается склонность к образованию трещин при неоднократном сгибании гофрированной трубы.

В силу этой особенности гофрированные трубы с отожжённой оболочкой имеют более широкую сферу применения. Работать с ними проще и удобнее. Поэтому они составляют большую часть предложений от производителей и продавцов гофрированных труб из нержавейки. Хотя с формальной точки зрения сортамент отожжённых и неотожённых труб практически одинаков.

Особенности трубы гофрированной нержавеющей неотожжённой

Тему о том, в чём отличия нержавеющих гофрированных отожжённых и неотожжённых труб, продолжим рассмотрением второго вида этих изделий. Конструктивно неотожжённые трубы отличаются только материалом оболочки. Сталь, не прошедшая термическую обработку, более жёсткая. Трубам этого вида для изгиба необходим больший радиус, что создаёт неудобства при работе с ними в стеснённых условиях. Их нельзя использовать для вальцовочных соединений, поскольку у неотожжённой гофрированной оболочки недостаточная пластичность.

Если вы допустите ошибку при гнутье неотожжённых труб, то после выравнивания на гофре останутся видимые следы предыдущих изгибов. Поэтому такая работа требует особой аккуратности.

Что касается маркировки, то неотожжённые трубы обозначаются такими символами:

GF у Lavita;
A у Kofulso;
TN у Hydrosta.

Напомним, что внешних различий между двумя видами труб нет, зато они есть для изделий, рассчитанных на разные условия монтажа и основное целевое назначение. Надо также помнить, что при прочих равных обстоятельствах стоимость метра неотожжённых гофрированных труб примерно на 10 % ниже, чем отожжённых изделий.

Отожжённая и неотожжённая нержавеющая труба: какую выбрать

Выбирать между отожжёнными или неотожжёнными нержавеющими гофрированными трубами, руководствуясь только ценовым критерием, не следует. В первую очередь вам необходимо учитывать целевое назначение труб и условия их монтажа. Гофрированные трубы из нержавейки могут использоваться для устройства таких инженерных систем:

горячего и холодного водоснабжения – гофрированные трубы идеально подходят для разводки и подключения моек и других сантехнических приборов;
отопления – это может быть обвязка отопительных котлов, бойлеров, элементы разводки системы, подключение отопительных приборов, устройство систем обогрева «тёплый пол»;
газоснабжения – для подключения бытовых и других газовых приборов к сети;
вентиляции и кондиционирования.

Для прокладки больших прямых участков, а также в местах с большим радиусом поворота и свободным доступом целесообразнее использовать неотожжённые трубы. В остальных случаях не обойтись без отожжённых изделий. Напоминаем, что оба вида труб полностью совместимы между собой и с трубопроводами из других материалов, что снимает любые ограничения по их применению.

Потребители могут выбирать гофрированные трубы с такими характеристиками:

номинальный (условный) диаметр (размер) трубы – 15, 20, 25, 32, 40 и 50 мм;
толщина стенок гофрированной оболочки в зависимости от диаметра – от 0,25 до 0,35 мм;
шаг рёбер гофры в зависимости от диаметра труб – от 4,8 до 12,3 мм;
минимально допустимый радиус изгиба – немногим более величины трёх номинальных диаметров трубы, для неотожжённых изделий этот показатель увеличивается примерно на 30 %;
рабочее давление – от 4 до 17 атмосфер, с увеличением диаметра труб величина этого показателя снижается.

Некоторые изготовители выпускают гофрированные трубы с номинальным диаметром 8 мм.

Этот параметр обязательно отражается в маркировке изделий у всех производителей. Свойства продукции разных торговых марок могут иметь незначительные отличия от приведённых здесь характеристик. Поэтому при выборе гофрированных труб необходимо учитывать мнение специалистов.

Труба нержавеющая гофрированная

Подкатегории

Труба нержавеющая гофрированная

…

Присоединяйтесь к группам

Сортировать по Цене | Имени | Наличию

Труба гофрированная Lavita, отожженная HF 15A (50м/уп)

175 руб

В наличии

Характеристики:

Производитель: LAVITA; Страна-изготовитель: Ю.Корея; Артикул: 10503005;

В корзину

В сравнение

Труба гофрированная Lavita, отожженная HF 12A (60м/уп)

155 руб

В наличии

Характеристики:

Производитель: LAVITA; Страна-изготовитель: Ю. Корея; Артикул: 10503004;

В корзину

В сравнение

Труба гофрированная Lavita, отожженная HF 20A (30м/уп)

290 руб

В наличии

Характеристики:

Производитель: LAVITA; Страна-изготовитель: Ю.Корея; Артикул: 10503007;

В корзину

В сравнение

Труба гофрированная Lavita, отожженная HF 25A (30/уп)

345 руб

В наличии

Характеристики:

Производитель: LAVITA; Страна-изготовитель: Ю. Корея; Артикул: 10503008;

В корзину

В сравнение

Труба гофрированная Meibes Inoflex, 3/4″, DN 20, бухта 30 м

28700 руб

В наличии

Характеристики:

Производитель: MEIBES; Артикул: ME 46122 SW30;

В корзину

В сравнение

Труба гофрированная Lavita, отожженная HF 32A (20/уп)

605 руб

Под заказ

Характеристики:

Производитель: LAVITA; Страна-изготовитель: Ю.

Корея; Артикул: 10503009;

В корзину

В сравнение

Система Gastite® Гофрированная трубка из нержавеющей стали (CSST)

Описание продукта
Список деталей

Гофрированные трубки из нержавеющей стали (CSST) Gastite® обеспечивают подачу природного газа или сжиженного нефтяного газа к приборам. Gastite — это надежная и экономичная система, которую можно устанавливать во всех видах строительства. Гибкость означает быструю и простую установку: Gastite® устанавливается на 30-70% быстрее, чем традиционные методы прокладки труб.

Гибкий газопровод CSST подает природный газ или сжиженный нефтяной газ к приборам.

Трубки: нержавеющая сталь ASTM A240, тип 304.
Оболочка: Полиэтилен, устойчивый к ультрафиолетовому излучению, соответствующий требованиям индекса ASTM E84 25/50 для пламени и дыма.

Гибкость и долговечность позволяют легко прокладывать маршруты через сложные строительные конструкции и конструкции.
Предварительно нанесена маркировка для удобства измерения и установки.
Минимальная толщина стенки трубы 0,010 для всех размеров более прочная, чем у других марок CSST.
Отожженная нержавеющая сталь 304 делает трубы более гибкими, чем марки, не прошедшие термообработку.

• CSA: ANSI LC 1 «Системы трубопроводов топливного газа с использованием гофрированных трубок из нержавеющей стали»
• IAPMO: Международная ассоциация сантехников и механиков — файл № C-3250

. • ICC: Международный совет по кодированию — отчет об оценке № PMG 1019.

ЦСТ (PDF 44kB)

Деталь №	Описание	Упак. Кол-во	фунтов в коробке
S93-8A4-25	Гофрированная трубка из нержавеющей стали 1/2 дюйма	25 футов/бухта (5 шт. в коробке)	23 фунта.
S93-8A4-50	Гофрированная трубка из нержавеющей стали 1/2 дюйма	50	6,2
S93-8A4-125	Гофрированная трубка из нержавеющей стали 1/2 дюйма	125	22,2
S93-8A4-250	Гофрированная трубка из нержавеющей стали 1/2 дюйма	250	38,0
S93-8A4-500	Гофрированная трубка из нержавеющей стали 1/2 дюйма	500	69,0
S93-8A4-1000	Гофрированная трубка из нержавеющей стали 1/2 дюйма	1000	140,0
S93-8A4-1500	Гофрированная трубка из нержавеющей стали 1/2 дюйма	1 500	200,0

Деталь №	Описание	Упак. Кол-во	фунтов в коробке
S93-11B4-25	Гофрированная трубка из нержавеющей стали 3/4 дюйма	25 футов/бухта (5 шт. в коробке)	29 фунтов.
S93-11B4-50	Гофрированная трубка из нержавеющей стали 3/4 дюйма	50	7,7
S93-11B4-125	Гофрированная трубка из нержавеющей стали 3/4 дюйма	125	26,0
S93-11B4-250	Гофрированная трубка из нержавеющей стали 3/4 дюйма	250	47,7
S93-11B4-500	Гофрированная трубка из нержавеющей стали 3/4 дюйма	500	87,1
S93-11B4-1000	Гофрированная трубка из нержавеющей стали 3/4 дюйма	1000	170,4

Деталь №	Описание	Упак. Кол-во	фунтов в коробке
S93-16A4-50	Гофрированная трубка из нержавеющей стали 1 дюйм	50	18.1
S93-16A4-75	Гофрированная трубка из нержавеющей стали 1 дюйм	75	23,8
S93-16A4-150	Гофрированная трубка из нержавеющей стали 1 дюйм	150	42,3
S93-16A4-300	Гофрированная трубка из нержавеющей стали 1 дюйм	300	78,4
S93-16A4-500	Гофрированная трубка из нержавеющей стали 1 дюйм	500	130,8

Деталь №	Описание	Упак. Кол-во	фунтов в коробке
S93-20A4-50	Гофрированная трубка из нержавеющей стали 1-1/4 дюйма	50	22,1
S93-20A4-75	Гофрированная трубка из нержавеющей стали 1-1/4 дюйма	75	30,0
S93-20A4-150	Гофрированная трубка из нержавеющей стали 1-1/4 дюйма	150	60,0
S93-20A4-300	Гофрированная трубка из нержавеющей стали 1-1/4 дюйма	300	103,8

Деталь №	Описание	Упак. Кол-во	фунтов в коробке
S93-24A4-50	Гофрированная трубка из нержавеющей стали 1-1/2 дюйма	50	29,4
S93-24A4-75	Гофрированная трубка из нержавеющей стали 1-1/2 дюйма	75	35,5
S93-24A4-150	Гофрированная трубка из нержавеющей стали 1-1/2 дюйма	150	76,6
S93-24A4-300	Гофрированная трубка из нержавеющей стали 1-1/2 дюйма	300	125,7

Деталь №	Описание	Упак. Кол-во	фунтов в коробке
S93-32A4-50	2-дюймовая гофрированная трубка из нержавеющей стали	50	39,5
S93-32A4-75	2-дюймовая гофрированная трубка из нержавеющей стали	75	51,6
S93-32A4-150	2-дюймовая гофрированная трубка из нержавеющей стали	150	108,0
S93-32A4-300	2-дюймовая гофрированная трубка из нержавеющей стали	300	194,0

Что такое труба из углеродистой стали? (За, против и установка)

Если вы новичок в мире трубопроводов или сантехники, вам может быть интересно: «Что такое труба CSST?»

Короче говоря, это гофрированная трубка из нержавеющей стали.

Ниже я подробно рассмотрю эту гибкую систему газопровода. Я расскажу о его истории, плюсах и минусах и, что более важно, о его строгих правилах установки.

Начнем!

Что такое труба CSST?

CSST или гофрированная труба из нержавеющей стали представляет собой гибкую трубу для подачи природного газа в жилые, коммерческие и промышленные сооружения.

Запатентованная инновация CSST была впервые разработана в Японии в 1980-е годы. Это считалось «более безопасным», поскольку было более гибким, чем трубы из черного железа.

Последние, как известно, ломаются и вызывают пожары во время землетрясений, которые происходят в Японии примерно 1500 раз в год.

Увидев это преимущество, Газовый научно-исследовательский институт начал изучать возможности использования фитингов CSST в США. Это привело к предложению стандарта AGA LC-1 1987 года для внутренних трубопроводов топливного газа с использованием CSST.

Позже он стал Национальным консенсусным стандартом: ANSI LC-1, который был запущен в 1990.

После выпуска стандарта ANSI LC-1 продажи CSST в США резко возросли. Фактически, в год запуска было продано 100 000 кв. футов труб.

Перенесемся в 2012 год, 700 миллионов домов в США были оснащены трубами CSST. Этот спрос сохраняется: ежегодно в США устанавливается до 500 000 труб CSST.

Учитывая эти цифры, эксперты подсчитали, что в США 8 миллионов домов используют один миллиард футов труб CSST.

Технические характеристики труб CSST

Трубы CSST бывают разных производителей. Тем не менее, все они предлагают следующие характеристики , которые делают эти трубки чрезвычайно популярными на протяжении многих лет:

Доступные размеры: 3/8″, 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″ и 2″
Утвержденное рабочее давление: 5 фунтов на кв. дюйм
Трубка Минимальное давление разрыва: 1500 psi
Диапазон рабочих температур: от -40°F до 205°F
Трубка Температура плавления: 2400°F
Температура плавления оболочки: 350°F

Желтое и черное покрытие

CSST характеризуется желтым покрытием, хотя некоторые трубы также имеют черную наружную поверхность. Желтый цвет был введен в США в 1990-х годах, чтобы идентифицировать его как газопровод.

Черное покрытие, обозначающее защитную оболочку трубы, было введено только в 2005 году. Также известное как дугостойкий CSST, оно обеспечивает дополнительный уровень защиты от молнии.

Согласно Tracpipe, это покрытие делает эту трубу в 400 раз более устойчивой к электрическим повреждениям. Учитывая эти особенности, большинство труб CSST с черным покрытием соответствуют стандартам ANSI LC1 Раздел 5.16: Дугостойкая оболочка или система покрытия.

Новые трубы с черным покрытием не только устойчивы к грунту, но и легче тянутся и укладываются более прямо. Очевидно, что это делает трубы CSST с черным покрытием лучшим выбором.

При этом требования к системе заземления в трубах с черным покрытием (по сравнению с желтыми) могут не соответствовать местным правилам. Последние являются определяющими, и поэтому им следует следовать.

Труба CSST и соединитель газового прибора

Из-за желтого цвета трубу CSST можно легко спутать с соединителем газового прибора. Эти короткие детали (обычно размером от 3/8″ до 5/8″) используются для крепления приборов к системе трубопроводов. У них ярко выраженные ребра, которые вы можете увидеть и почувствовать.

Если бирка не удалена, вы также увидите ее на разъеме.

CSST, с другой стороны, крупнее и часто поставляется в рулонах (длиной до сотни футов!) Их ребра не так ярко выражены по сравнению с теми, что вы увидите на разъемах.

Самое главное, трубы CSST соответствуют стандарту ANSI LC-1, который отличается от тех, которым следуют гибкие соединители для приборов. Последний соответствует стандарту ANSI Z21.24, который вы найдете на головке гайки разъема.

Напротив, вы не найдете бирки или маркировки ANSI на трубке CSST.

Каковы преимущества и недостатки трубы CSST?

Преимущества

Газопроводы CSST предпочитают многие строители (и потребители) из-за следующих преимуществ:

Гибкость

Будучи гибким газопроводом, CSST может быть установлен практически в любом месте.

Может прокладываться внутри полостей внутренних стен, поверх потолочных балок, вдоль/сквозь балок цокольного этажа и под зданиями. Его можно даже подключить к водонагревателям и другим стационарным газовым приборам.

Меньше утечек

Газопровод CSST имеет на 75 % меньше стыков или соединений, чем трубы из черного железа, что означает меньший риск утечки газа по сравнению с другими металлическими трубами.

Это превосходит железные трубы, которые необходимо проверять и подгонять каждый раз, когда их нужно переустановить в другом направлении.

Простота установки

Эту гибкую газовую линию легко установить, если она закреплена в соответствии с инструкциями производителей CSST.

Согласно веб-сайту безопасности CSST, его можно установить за 1/3 времени, необходимого для установки железных труб. В конце концов, жесткие газовые трубы необходимо измерять, резать, расширять, нарезать резьбу, очищать и скручивать.

Трубы CSST также поставляются с предварительно маркированными сегментами, что сокращает время, необходимое подрядчику для измерения таких труб. Фактически, все, что вам нужно при установке, это труборез, универсальный нож и гаечный ключ.

Недостатки

Восприимчивость к ударам молнии (более ранние установки)

Молния может ударить прямо в конструкцию и вызвать пожар.

И даже если молния ударила только поблизости, она потенциально может повредить трубки. Он может подать на трубу электрическое напряжение, которое затем может пробить дыру и вызвать пожар.

Обратите внимание, что это чаще встречается в домах, построенных в период с 1996 по 2006 год, поскольку требования Национального электротехнического кодекса для трубок CSST не были реализованы до этого.

Дорогой

Трубы CSST дороже, чем трубы из меди или черного железа. Но если учесть стоимость установки и работы, CSST оказывается дешевле последнего.

Нет в наличии

По сравнению с большинством металлических труб, CSST не всегда можно найти в магазинах товаров для дома. Однако на это есть веская причина, поскольку этот вид трубопровода лучше всего устанавливать обученным профессионалом.

Руководство по установке трубы CSST

1. Размещение

Как правило, трубы CSST НЕ ДОЛЖНЫ сращиваться. Они должны быть установлены на расстоянии не менее шести дюймов от:

Домашняя электропроводка в полости стены
Электрическая проводка
Проводка связи
Воздуховоды ОВиКВ
Металлические коробки для электрооборудования и их опоры
Любой материал, который может вызвать заземление

В случае гибридных систем трубы CSST не должны проходить сквозь стены.

2. Прямое соединение

Прямое соединение имеет решающее значение, поскольку оно обеспечивает непрерывность и проводимость, тем самым защищая вашу желтую трубу из нержавеющей стали.

Поэтому, если вам нужно установить и переустановить трубу CSST, самое главное — использовать соединительный провод калибром не менее 6. Это потому, что заземленный проводник может помочь снизить заряд с 97% до 20%.

Его следует размещать между трубой и заземляющим электродом конструкции, чтобы предотвратить возгорание или утечку газа в результате удара молнии.

Если вы хотите узнать больше об этом процессе, обязательно посмотрите это информативное видео о том, как склеивать трубы CSST.

Если вы не уверены, защищена ли ваша труба CSST от электрического заземления, или если ваш дом был построен до 2006 года, лучше всего вызвать лицензированного электрика.

Домашний инспектор может дать необходимые рекомендации и исправить, например, заменить поврежденное внешнее покрытие.

3. Размещение

Хотя трубы CSST можно устанавливать в различных местах, их нельзя размещать в/на следующих участках:

Пространство между стропилами крыши
Между стропилами кровли со стороны утеплителя
Чердачные помещения (проходящие через верхнюю плиту наружной стены)
Верхняя сторона потолочной балки

4. Защита

Заземление ваших труб CSST может быть вашей главной задачей, но вам также необходимо защитить их от:

Бетона

Бетон может повредить гибкие стальные трубы. Поэтому при прокладке этой линии через плиты и фундаменты вам нужно будет защитить ее пластиковым рукавом.

Гвозди и шурупы

Как и железные или медные трубы, трубы CSST можно проколоть гвоздями и шурупами. Чтобы этого не произошло, вам необходимо использовать:

Закаленные гвоздевые пластины: Это рекомендуется в местах, где CSST проходит через деревянный каркас или если труба расположена менее чем в 3 дюймах от полостей.

Гибкий стальной кабелепровод: необходим в «гибких зонах», где трубы CSST, подающие газ или пропан, не могут быть защищены от полостей.

5. Опора

Трубы CSST также нуждаются в поддержке. В зависимости от юрисдикции и жесткости/диаметра трубы может потребоваться размещение опор на определенных расстояниях.

Подвески, ленты или хомуты для труб следует размещать:

Через каждые 4 фута для трубы диаметром 3/8 дюйма
Через каждые 6 футов для 1/2-дюймовой трубы
Через каждые 8 футов для больших труб CSST

Трубы, расположенные поверх балок перекрытия, также должны быть снабжены горизонтальными опорами.

Заключение

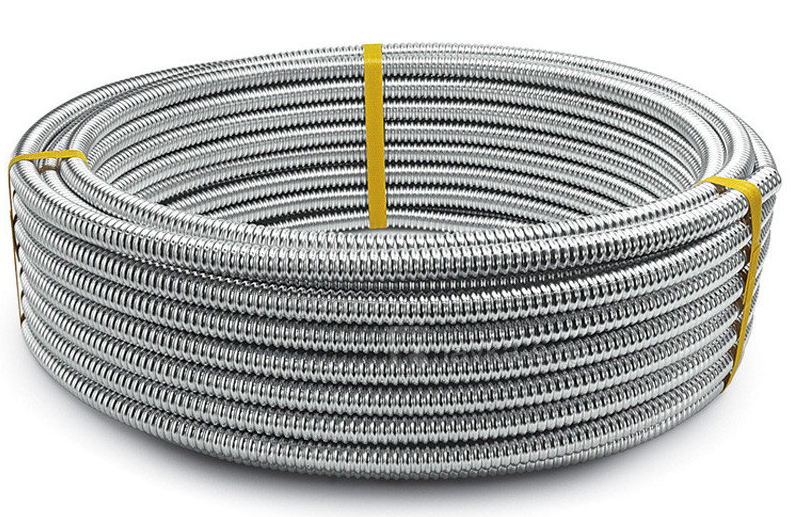

Гофрированная труба из нержавеющей стали CSST представляет собой гибкую трубу, которая используется для подачи природного газа в жилые и коммерческие строения. Впервые разработанный в 1980-х годах, он характеризуется желтым или черным покрытием.

CSST остается популярным благодаря своей гибкости, простоте установки и снижению риска утечки.

TOP HEADLINES
