Несущие металлические балки: Несущие металлические балки. Несущая способность однопролетной металлической балки при равномерно распределенной нагрузке и шарнирном закреплении на опорах

alexxlab | 25.06.1997 | 0 | Разное

Содержание

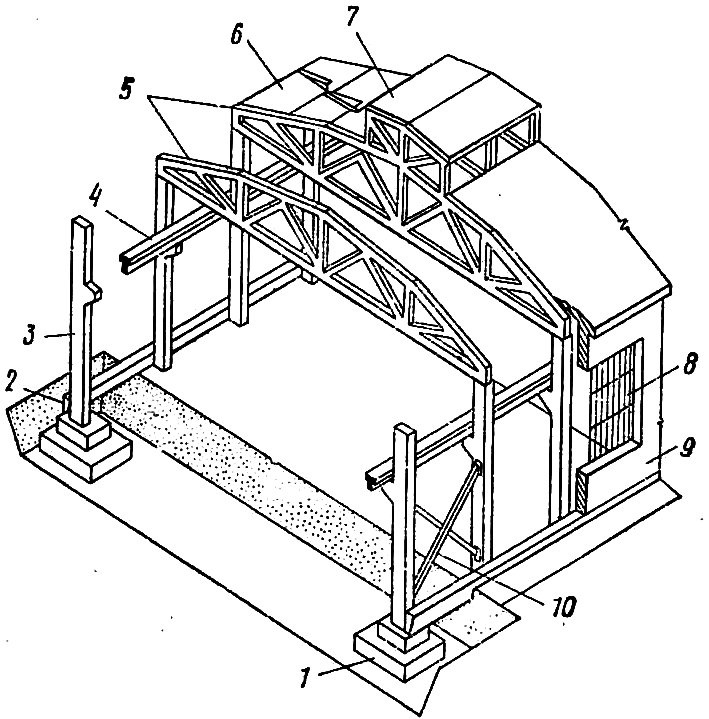

Металлические фермы и несущие строительные металлоконструкции

Несущие строительные конструкции включают в себя комплекс изделий, узлов, металлические фермы, колонны и других составных частей для промышленного и гражданского строительства. Кроме высокой прочности и надежности изделий, их отличает универсальность сборки для различного типа зданий и сооружения.

Завод СЗПК Металл – это изготовление любых видов строительных и промышленных ферм в строгом соответствии с нормативами, ТУ и ГОСТ.



Производим фермы под ключ, по типовым и индивидуальным проектам.
Получить консультацию и задать вопросы Вы можете через форму обратной связи.



Наш проектный отдел рассчитает и подготовит всю сопроводительную документацию, а производственные мощности готовы справиться с любыми объемами. Контрольные проверки и испытания сопровождают продукцию на всех этапах производства.

Завод Металл СЗПК производит строительные конструкции и фермы любой сложности:

  • Строительные конструкции для промышленных зданий, торговых и спортивных комплексов;
  • Металлоконструкции для общественно-административных зданий;
  • Металлоконструкции для жилых зданий;
  • Фермы металлические кабельные;
  • Фермы перекрытий, стропильные
  • Металлоконструкций специального назначения.

Меню по странице:

Несущие конструкции стропильные, подстропильные Фермы перекрытий
Несущие балки металлические Несущие колонны металлические Конструкции кабельных эстакад

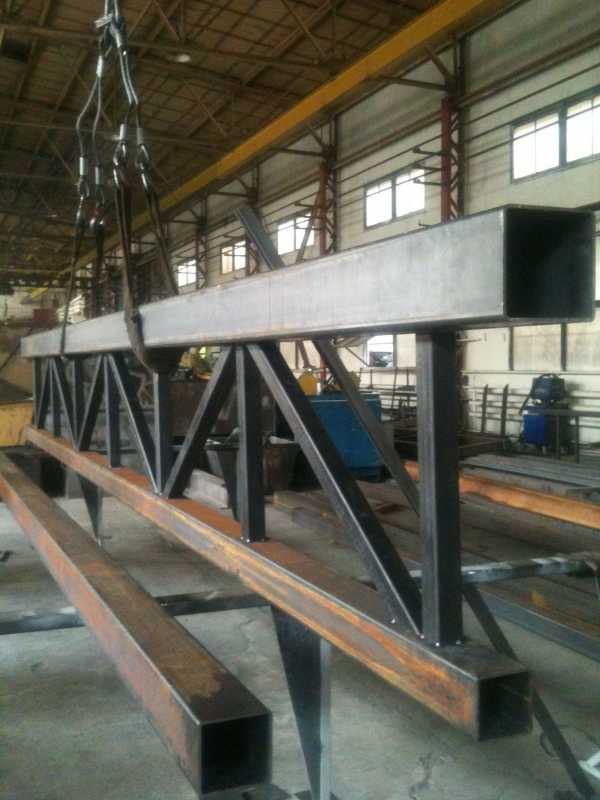

Фермы металлические стропильные, подстропильные

Фермы металлические стропильные – строительные металлоконструкции ЛСТК позволяют применять самые разнообразные кровельные системы, при разработке проекта здания, архитектор теперь имеет возможность учитывать практически любые пожелания Заказчика. Более подробную информацию можно узнать на нашем профильном сайте www.profilszpk.ru

Одним из основных преимуществ использования металлических ферм ЛСТК –  способность перекрывать большие пролеты, длина которых может достигать до 24 м.. Вес конструкции не превышает 25-30 кг на 1 м.кв. несущего стального каркаса.

Специальная форма и технология изготовления гарантирует высокую прочность и долговечность стропильной системы крыши любой конструкции.



Несущие конструкции: Фермы для перекрытий

Фермы для перекрытий – прочные и универсальные несущие металлические конструкции, которые используют при строительстве жилых и промышленных зданий, ангаров и других конструкций, их используют как основу для строительства мостов, эстакад и множества других объектов.

Металлические фермы – современное строительное решение. Их преимущества перед использованием других видов металлоконструкций неоспоримы:

  • экономичный расход металла, в отличии от вариантов применения сплошных балок,
  • простота изготовления фермы и быстрый монтаж,
  • фермы легко модифицируются в зависимости от пожеланий заказчика (верхний пояс фермы),
  • высокая прочность,
  • удобство и экономия места при транспортировке и хранении.

Несущие конструкции: Балки металлические

Балки имеют широкий спектр применения в строительстве жилых и промышленных объектов, а также они применимы при сооружении мостов и подвесных путей.

Балка металлическая – это надёжное и особо прочное изделие, изготовление которых производится из особого прочного вида стали. Несущие конструкции придают строительным сооружениям дополнительную прочность и выдерживают значительные нагрузки.

Несущие балки устойчивы к воздействиям атмосферных явлений, химических веществ. Металлические фермы поерекрытий являются одними из основных элементов конструкций различных зданий и сооружений в гражданском и промышленном строительстве.

Стальная балка классифицируется в зависимости от назначения и типа на следующие виды:

Б – нормальная балка

К – колонная балка

Ш – широкополочная балка

М – мостовая балка

С – специальная строительная балка перекрытия

Фермы перекрытия являются экономичнски выгодным материалом в строительстве, быстро монтируются и позволяют перекрывать длинные пролёты.

Чаще всего применяют двутавр – двутавровую стальную балку. Благодаря своей форме, двутавр является самым эффективным решением при изготовлении опорных строительных несущих конструкций, когда нужно обеспечить несение высоких нагрузок и учесть изгибы. Иногда выбор стали для изготовления двутавров зависит от назначения изделий. Именно двутавры применимы в строительных конструкциях для метрополитенов, мостов, торговых комплеков, крупных преомышленных объектов, жилых зданий.

Несущие конструкции: Колонны металлические

Несущие колонны можно увидеть сегодня в основе каркасов строящихся современных  жилых комплексов.

Колонны металлические представляют собой вертикальные строительные несущие опоры,  которые берут на себя основные нагрузки, составляя скелет здания вместе с металлическими балками.

Изготовление колонны из прочных стальных двутавровых балок (стандартные профиля, в виде буквы «Н»), гарантируют прочность и надёжность строительных конструкций.

Металлические колонны бывают различных видов:

  • колонны металлические одноветьевые, выполненные из двутавровых прокатных или сварных балок;
  • колонны металлические одноветьевые, выполненные из квадратных или круглых труб;
  • колонны металлические одноветьевые, выполненные из швеллеров спаренных и т.д.;
  • колонны металлические с креплением, предназначенным для подкрановых балок;
  • колонны металлические двухветьевые, выполненные из двутавровых прокатныхили сварных балок;
  • колонны секционные (количество секций может составлять от одной до четырех включительно).

Благодаря простоте монтажа и высокой прочности конструкций, применение металлических колонн сегодня получило широкое применение.



Изготовление ригелей для скрепления строительных колонн

Металлические ригели также применяются в строительстве наряду с колоннами. Ригели используют при скреплении колонн, они могут быть опорными элементами в каркасах зданий; используются в стропильных системах для перекрытий.

Завод Металл СЗПК – изготовление металлического ригеля из особой высокопрочной стали, наши изделия часто применяют при особо повышенных нагрузках.

Высокая скорость сборки, возможность перкрытия длинных и высоких пролётов и прочность позволяют широко применять данный вид изделий в сфере жилого и промышленного строительства. Изготовление любых ригелей по Вашим чертежам.






Фермы для кабельных эстакад

Кабельная эстакада имеет широкое применение на различных крупных промышленных, металлургических и химических предприятиях. Кабельные надземные проводки на открытых фермах эсткадах дает множество преимуществ и возможностей перед подземной прокладкой кабелей.

Подробнее о разборных кабельных эстакадах можно прочитать на нашем профильном сайте www.szpk-nw.ru

ЗАКАЗАТЬ

Мы работаем с понедельника по пятницу с 10 утра до 18 вечера и готовы обсудить с Вами интересующие Вас вопросы в это время.

Приложить файл Вам перезвонить?

Металлические балки

Вернуться в раздел «Металлические конструкции»

Стальные балки

Балка – это элемент строительной конструкции, работающий на изгиб. Применяются балки для перекрытия пролетов промышленных и гражданских зданий. Рационально использовать балки для перекрытия пролетов не более 8-12 метров, т.к. дальнейшее использование балок экономически не целесообразно и следует использовать фермы и другие стержневые конструкции.

РАСЧЕТЫ

Балки считают как изгибаемые элементы.

Расчет изгибаемых элементов

Расчет балок на момент и прогиб

ЧЕРТЕЖИ

Начинаем чертить со схемы расположения балок. Это может быть раздел КМ, КМД или АС.

СМОТРЕТЬ ЧЕРТЕЖ: СХЕМА РАСПОЛОЖЕНИЯ БАЛОК

Чертежи балок мы будем рассматривать совместно с опорным узлом балки. Второстепенные балки опираются, как правило, на главные балки. Главные балки опираются на колонны. Опорные узлы могут быть шарнирные и жесткие.

СМОТРЕТЬ ЧЕРТЕЖИ: ПРИМЫКАНИЕ ВТОРОСТЕПЕННОЙ БАЛКИ К ГЛАВНОЙ БАЛКЕ.

СМОТРЕТЬ ЧЕРТЕЖИ: ШАРНИРНЫХ УЗЛОВ ПРИМЫКАНИЯ БАЛОК К КОЛОННЕ.

СМОТРЕТЬ ЧЕРТЕЖИ: ЖЕСТКИХ УЗЛОВ ПРИМЫКАНИЯ БАЛОК К КОЛОННЕ.

СМОТРЕТЬ ЧЕРТЕЖИ: БАЛОК

ОБЩАЯ ИНФОРМАЦИЯ

Типы балок по статической схеме.

Разрезные балки – это балки, которые опираются на двух шарнирных опорах и перекрывает один пролет. Разрезные балки наиболее металлоемкие, но отличаются простотой монтажа и нечувствительностью к неравномерной осадке опор.

Неразрезные балки – это балки, которые опираются на нескольких опорах и перекрывают несколько пролетов. Неразрезные балки менее металлоемкие по сравнению с разрезными балками, но более сложные при монтаже и чувствительны к неравномерной осадке опор.

Консольные балки – это балки, которые имеют консольный участок.

Типы балок по форме сечения.

Цельные балки – это балки, выполненные из одного профиля. Как правило, используются балки двутаврового сечения.

Сварные балки – это балки, сваренные из стальных листов. Используются при больших нагрузках, когда несущей способности цельных балок недостаточно.

Составные балки – это балки, выполненные из стальных листов с поясными уголками и т.п.

Специальные балки.

В целях уменьшения металлоемкости балок больших пролетов, разработаны специальные типы балок. Металлоемкость этих балок снижается за счет металлоемкости стенки балок. К таким балкам относятся перфорированные балки и гофрированные балки.

Перфорированные балки – это балки, полученные в результате продольного разрезания двутаврового горячекатаного профиля ломаной линией с последующим сдвигом до стыка гребней и сваркой. За счет этого достигается значительное увеличение несущей способности балки. Снижение металлоемкости достигает 20-30%.

Гофрированные балки – это балки, полученные путем сварки поясов произвольного сечения и тонкой гофрированной стенкой.

При проектировании прогонов и балок могут быть полезны  следующие типовые серии:

№ п/пНомерНаименованиеПримечания
1Серия 1.462.3-17/85Стальные решетчатые прогоны производственных зданий пролетом 12 м с применением профилей по сокращенному сортаменту металлопроката. Чертежи КМ. Смотреть
2Серия 1.462.3-22Прогоны стальные производственных зданий. Смотреть

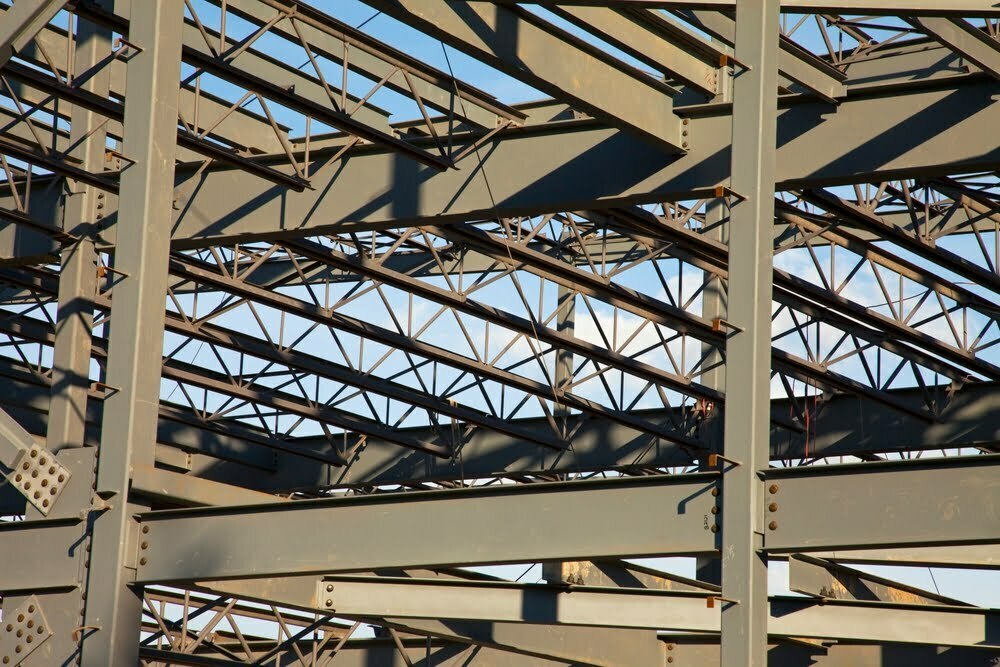

Несущие металлические конструкции

Основным элементом любого здания являются несущие конструкции, статическое взаимодействие которых обеспечивает прочность, надежность и устойчивость постройки. Благодаря уникальным конструктивным и эксплуатационным характеристикам, а также невысокой стоимости, металлические конструкции сегодня пользуются большой популярностью во многих отраслях промышленности, в строительстве, энергетической отрасли, машиностроении и т.д.

Заказать металлические конструкции



Виды несущих конструкций

Металлические конструкции различаются по многим параметрам. В зависимости от характера нагрузок и условий эксплуатации различаются:

  • Металлоконструкции, работающие с нагрузкой на сжатие. К ним относятся вертикальные колоны, опоры, стены, фундаменты и др.
  • Металлоизделия, работающие на растяжение. К данной категории можно отнести оттяжки, ванты, мембраны и т.д.
  • Металлоконструкции, работающие на изгиб. В этой группе относятся фермы, балки, перекрытия.

Металлические опоры – это распространенный вид несущих конструкций, работающих на сжатие. В зависимости от условий эксплуатации опоры бывают следующие: опоры линий электропередач, уличного освещения и др. Опоры для контактной сети и линий ВЛ производят в виде пространственной фермы из уголков и швеллеров, а также опоры, изготовленной из широкополочных двутавров или труб большого диаметра (15—25 см). Стоимость несущих опор зависит от ее типа и используемой стали (марки и толщины).

Металлические колонны используются при возведении внутренних частей и фронтонов здания, в качестве несущей конструкции, а также в как элемент интерьера и дизайна внутреннего помещения.

Надежные и прочные металлические фермы представляют собой стержневую строительную конструкцию, которая никогда не изменяет своих геометрических параметров после замены жестких узлов шарнирными. Конструкция часто применяется в строительной отрасли для перекрытия больших пролетов – мостов, промышленных цехов, спортивных объектов, а также при строительстве элементов декорации – навесов, тентов, павильонов, сценических площадок, подиумов и т.д.

Фермы состоят из верхнего и нижнего пояса, а также соединяющих их стоек, раскосов и узлов. По техническим характеристикам они разделяются на несколько категорий.

  • В зависимости от формы пояса могут быть параболическими, параллельными, треугольными, трапециевидными и т.д.
  • По типу обрешетки конструкции могут быть треугольными, ромбическими, крестовыми, с дополнительными стойками или шпренгелями.
  • В зависимости от сложности конструкции и типа используемого металла фермы бывают легкими и тяжеловесными.
  • По пространственному размещению могут быть плоскими (все элементы конструкции находятся в одной плоскости) или иметь сложную пространственную конфигурацию.
  • В зависимости от статической схемы могут быть арочными, вантовыми, балочными, рамными.

При использовании металлических ферм важно правильно рассчитать допустимую нагрузку и тщательно соблюдать технологию производства, ведь стропильные фермы испытывают сверхмощные нагрузки и должны служить много десятков лет.

ОАО «Спецконструкция» более 40 лет занимается производством высококачественных металлических конструкций различного назначения. Предприятие выпускает фермы, опоры, колонны и другие металлоконструкции как по стандартным размерам и типовым проектам, так и по индивидуальным параметрам. Сотрудничая с нами, Вы получаете высокое качество продукции по цене производителя.

Где изготовить несущие металлические конструкции?

Металлические балки

Это изделия из стали и конструктивный элемент металлоконструкций в виде бруса, который расположен горизонтально или наклонен. Она является важным элементом металлоконструкций и к ее качеству предъявляются повышенные требования. Этот элемент преимущественно работает на изгиб, и поэтому очень часто именно от него зависит устойчивость и долговечность конструкции.

Изделия производятся из углеродистой или низкоуглеродистой стали. Конструкции такого типа в основном применяются в промышленном строительстве для сооружения перекрытий, опор, мостов.

При проектировании и строительстве зданий горизонтальные конструкции должны выдерживать вертикальные и поперечные весовые нагрузки. Балка, нагруженная ими, оказывает давление на колонны, подвесы, стены и перекладины. При конструкции в виде фермы стержни покоятся на балке, расположенной горизонтально.

Основные преимущества:

  • способность выдерживать большие нагрузки и при этом уменьшать их воздействие на несущие элементы;
  • пожаробезопасность, стойкость к воздействию химических веществ, что обуславливает долгий срок их службы;
  • устойчивость к воздействию негативных факторов окружающей среды;
  • простота конструкции, благодаря которой производство, монтаж и обслуживание удобны и не требуют больших материальных и трудовых затрат;
  • возможность подобрать необходимое сечение, которое может отсутствовать среди стандартных профилей металлопроката, производимого большинством предприятий;
  • снижение массы и металлоемкости каркаса быстровозводимого здания из металлоконструкций за счет подборка профиля, обладающего оптимальным сечением;
  • технология производства металлических балок позволяет применять разные типы сортов стали для изготовления стенок и полок, а также изготовления сечений несимметричной конфигурации.

Применение технологии

Металлические балки – конструктивный элемент быстровозводимых зданий: промышленных объектов, цехов, жилых и общественных сооружений. Они применяются при строительстве мостов, дорожных объектов и эстакад, подвесных путей.  При таком использовании элемент позволяет придать большую надежность всей конструкции при уменьшении веса и позволяет экономить.

Основные виды

Сооружения можно классифицировать по толщине полок и стенок, а также по конфигурации граней полок: с уклоном, без уклона, расположенные параллельно.  Также балки могут быть разделены по способу производства и области применения.

По маркировке изделия разделяют на следующие классы с соответствующими обозначениями:

  • Б – нормальные;
  • К – колонные;
  • Ш – широкополочные;
  • М – мостовые;
  • С – специальные, для строительства перекрытий.

Одной из самых распространенных разновидностей элементов этого типа являются стальные горячекатаные балки с гранями полок, расположенных параллельно друг другу. Изготовленные балки должны строго соответствовать параметрам, изложенным в ГОСТ 26020–83. Длина таких элементов может составлять от 6 до 24 м. Конфигурация балок может быть нормальной, широкополочной или колонной.

При сборке металлоконструкций балка может занимать наклонное или горизонтальное положение, а также работать на изгиб, если необходимо, чтобы сооружение выдерживало значительные нагрузки.

При производстве используется специальное оборудование и технологии обработки металлоконструкицй: автоматические линии резки металла, сборки и сварки готовых конструкций. Благодаря этому готовые элементы в точности соответствуют всем необходимым стандартам и обладают необходимой прочностью, надежностью и безопасностью. Далее заготовки обрабатываются и очищаются от ржавчины и грязи. Делается это для того, чтобы защитить металл от коррозии и вредного воздействия окружающей среды. Кроме того, такая обработка позволяет максимально качественно нанести лакокрасочное покрытие, которое будет держаться на поверхности металла долгое время.

Наиболее экономически выгодными считаются сварные двутавровые балки (двутавры). При возведении объекта их требуется сравнительно небольшое количество. Таким образом, достигается экономия денежных средств.

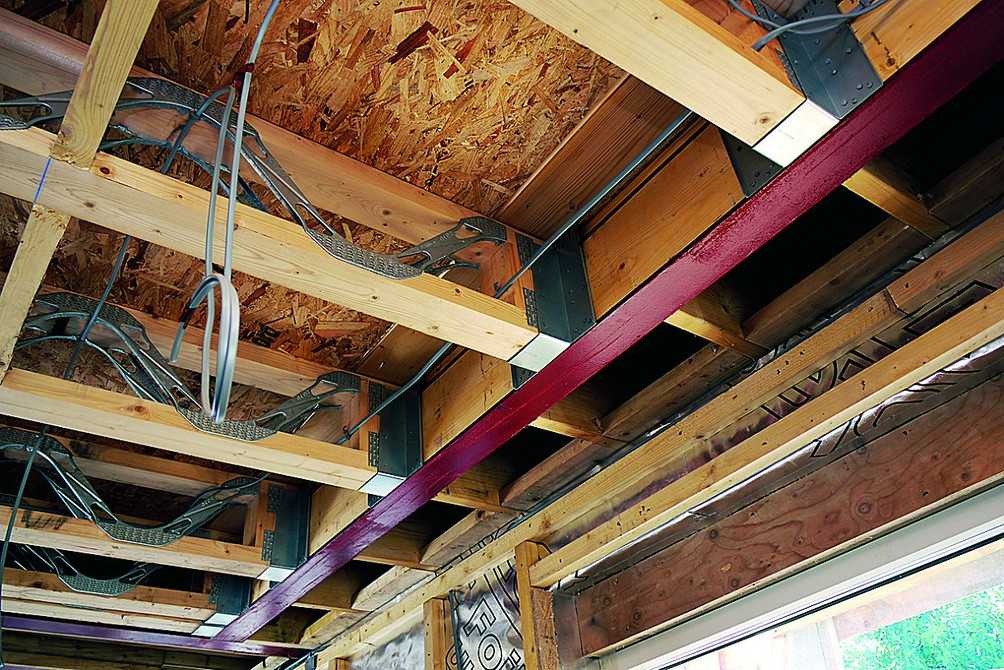

Металлическая балка

Металлическая балка – это изделие из металла высокой плотности. Широко применяется в промышленном и крупнопанельном строительстве для перекрытий, опор, мостовых сооружений. Балки различают по толщине стенки и полки, по расположению граней полок (существуют с параллельными и с уклоном внутренних граней), по назначению, по способу производства, по техническим характеристикам.

Металлические балки – изделия из высокоплотного металла, обладающие рядом конструктивных достоинств:

  • Выдерживают значительные нагрузки, уменьшают нагрузку на несущие конструкции сооружения;
  • Обладают негорючестью и стойкостью к воздействию химических веществ;
  • Балка перекрытия невосприимчива к внешним атмосферным воздействию химических веществ;
  • Имеют простую конструкцию.

Классификация

Балки металлические различаются в зависимости от толщины полок и стенок. Кроме этого, значение имеет тип расположения граней полк – с уклоном или без, с параллельным расположением.

Также существуют классификации балок по назначению, способу производства и области использования. Маркировка изделия предусматривает его типологию по предназначению. Выделяют балки для перекрытия со следующими обозначениями:

  • Б – нормальные;
  • К – колонные;
  • Ш – широкополочная балка;
  • М – мостовые;
  • С – специальные строительные балки перекрытия.



Компания “Комплектные Металлические Конструкции” изготавливает в минимальные сроки  изделия из балки  различной сложности по чертежам Заказчика.

Металлические балки и балочные конструкции. – МашПром-Эксперт (Санкт-Петербург)

Балки представляют собой простейшие конструктивные элементы, работающие на изгиб и используются повсеместно при строительстве с применением металлоконструкций. Широкое распространение в строительстве балок обусловлено простотой их конструкций и надежностью в работе.

Основные типы металлических балок

В основу оценки эффективности балок как конструктивных металлических элементов, работающего на изгиб положено отношение момента сопротивления к площади сечения. Этот параметр назван «ядровое расстояние» и характеризует требуемый расход металла для решения той или иной задачи при строительстве с применением металлоконструкций.

Расчётное ядровое расстояние для двутавровой балки более чем в три раза выше чем для балки со сплошным круглым сечением того же диаметра, что и высота двутавра.

У двутавровой металлической балки распределение материала наилучшим образом соответствует распределению нормальных напряжений от изгиба балки. Поэтому при строительстве с использованием крупногабаритных металлоконструкций используют главным образом балки двутаврового и коробчатого сечений.

У металлических балок таких сечений отмечена хорошая работа материала на касательные напряжения, что и позволяет сделать стенку балки относительно тонкой, а балку легкой. Поэтому основным вариантом сечения металлических балок является двутавровое симметрическое.

Кроме металлических балок двутаврового сечения, широкое применение при строительстве с применением металлоконструкций нашли балки швеллерного сечения.

Дополнительно металлические балки подразделяют на прокатные и составные – сварные, болтовые или клёпанные. Прокатные балки менее ресурсоёмки, но ограниченность сортамента делает невозможным их применение при больших изгибающих моментах.

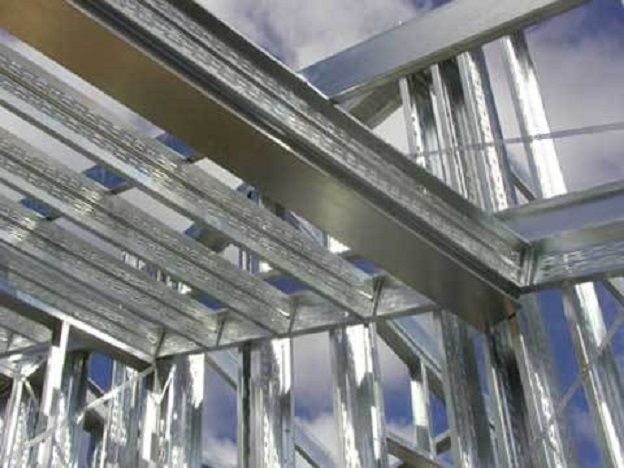

Ассортимент конструкций металлических балок дополняют балки тонкостенные и балки из гнутых профилей, прессованные и составные из алюминиевых сплавов, бистальные балки сваренные из двух марок стали и некоторые другие.

Наиболее часто при строительстве с применением металлоконструкций применяются балки однопролётные разрезные, т.е. отдельные балки для каждого пролёта. Они наиболее просты в изготовлении и удобны для монтажа. Однако они менее выгодны с точки зрения расхода металла, чем неразрезные и консольные.

Более экономичны по металлу многопролётные неразрезные балки, благодаря наличию опорного момента, уменьшающего основные моменты в пролётах. Но и у них есть определённые особенности, которые в некоторых случаях могут стать недостатками. Такие балки более чувствительны к изменениям температуры и хуже переносят осадки опор.

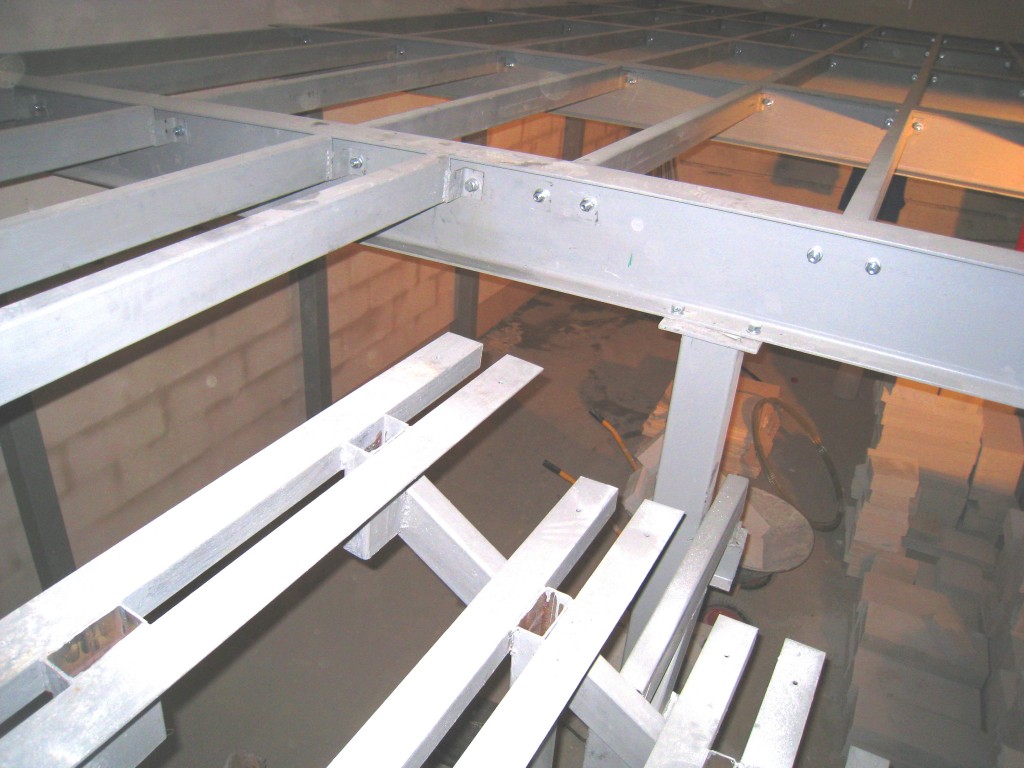

Компоновка балочных конструкций.

При проектировании рабочей площадки цеха, проезжей части моста или другой аналогичной конструкции при строительстве с применением металлоконструкций с использованием перекрытия из металлических балок выбирают систему несущих балок, называемую «балочной клеткой».

Балочные клетки подразделяют на три основных типа – упрощенный, нормальный и усложненный. В упрощенной балочной клетке нагрузка на перекрытие передается через настил на балки, располагаемые обычно параллельно меньшей стороне перекрытия, а через них – на стены или другие несущие конструкции.

Из-за небольшой несущей способности плоского настила поддерживающие его балки приходится ставить часто, что рационально при небольших пролётах балок. Поэтому в балочной клетке нормального типа нагрузка с настила передается на балки настила, которые в свою очередь передают её на главные балки, опирающиеся на колонны, стены или другие несущие конструкции.

В усложнённой балочной клетке присутствуют дополнительные вспомогательные балки, располагаемые под балками настила и опирающиеся на главные балки и нагрузка передается на опоры наиболее длинным путём.

Выбор типа балочной клетки при строительстве с применением металлоконструкций связан и с вопросом о сопряжении балок между собой по высоте и определяет строительную высоту перекрытия. Такое сопряжение может быть реализовано поэтажным, в одном уровне и пониженное.

Расстояние между балками настила определяется несущей способностью настила и обычно составляют 0.6 – 1.6 м при стальном и 2 – 3.5 м при железобетонном настиле.

Расстояние между вспомогательными балками обычно назначается в пределах 2-5 м. Расстояние должно быть кратно пролёту главной балки и меньше ширины площадки. При выборе расстояния важно получить минимальное число вспомогательных балок и они должны быть прокатными.

Задав пролёт главных балок и расстояние между балками настила, выбирают тип и компонуют балочную клетку таким образом, чтобы общее число балок было наименьшим, балки под настилом и вспомогательные балки были прокатными, а сопряжения между балками были простыми и удовлетворяли имеющийся строительной высоте перекрытия. При этом принимается наиболее простой тип балочной клетки с наиболее коротким путем передачи усилий от нагрузки на опоры.

Выбор рационального типа балочной клетки и типа сопряжения балок в ней при строительстве с применением металлоконструкций зависит от многих факторов и целесообразность выбора для данных конкретных условий может быть установлена только сравнением возможных вариантов конструктивного решения.

Основные принципы определения балок.

При свободной планировке балочной клетки, когда расстояние между промежуточными колоннами не задано или может быть очень небольшим, определение пролетов балок становится технико-экономической оптимизационной задачей, для решения которой могут быть использованы несколько основных принципов.

Принцип полного использования несущей способности перекрывающей конструкции. В этом случае задаются наиболее удобным размером сечения балки. Например, выбирается распространенный номер прокатного двутавра. А исходя из действующей на балку нагрузки определяется расстояние между балками (пролёт), при котором эта балка может быть полностью использована.

Этот пролёт может быть уменьшен при увязке размеров всей балочной клетки на основе требований типизации и унификации конструкций. Экономический принцип назначения пролёта балки. Это принцип обеспечения минимальной стоимости всей балочной клетки и поддерживающих её опор. Экономический принцип назначения пролёта балки нашел широкое применение в мостостроении. Определяется оптимальный по стоимости пролёт главной балки при условии равенства стоимости перекрывающей и поддерживающей конструкции.



Изготовление и монтаж металлических балок — OpenSklad

ООО ИСК “Созвездие Юга” производит металлические балки. Срок изготовления – от 7 дней

Чтобы заказать стальную балку Вы можете сделать заявку по телефону ☎ 8 (917) 724-17-69 или ☎ 8 (927) 530-11-23 либо вы можете сделать заказ по почте ✉ [email protected]

После отправки заявки в течение рабочего дня с Вами свяжется наш менеджер для уточнения параметров заказа, стоимости изготовления и доставки в Ваш регион.

Балка двутавровая ГОСТ 8239-89; ГОСТ 19425-74 СТ3СП/ПС5

Балка 10 ст3сп/пс5 ГОСТ 8239-89
Балка 12 ст3сп/пс5 ГОСТ 8239-89
Балка 14 ст3сп/пс5 ГОСТ 8239-89
Балка 16 ст3сп/пс5 ГОСТ 8239-89
Балка 18 ст3сп/пс5 ГОСТ 8239-89
Балка 20 ст3 сп/пс5 ГОСТ 8239-89
Балка 24 М ст3сп/пс5 ГОСТ 19425-74

Балка 30 ст3сп/пс5 ГОСТ 8239-89
Балка 30 М ст3сп/пс5 ГОСТ 19425-74
Балка 36 ст3сп/пс5 ГОСТ 8239-89
Балка 36 М ст3сп/пс5 ГОСТ 19425-74
Балка 45 ст3сп/пс5 ГОСТ 8239-89
Балка 45 М ст3сп/пс5 ГОСТ 19425-74



Балка двутавровая 09Г2С

Балка 16Б2 09Г2С-12
Балка 12Б1 09Г2С-12
Балка 20К2 09Г2С-12 c345
Балка 25Б1 09Г2С-12 c345
Балка 25К1 09Г2С-12 c345
Балка 25К2 09Г2С-12 c345
Балка 20Б1 09Г2С-12 c345
Балка 30Б1 09Г2С-12 c345
Балка 30Б2 09Г2С-12 c345
Балка 40К1 09Г2С-12 c345
Балка 30К1 09Г2С-12 c345
Двутавр 40Ш2 09Г2С
Балка 30К2 09Г2С-12 c345
Балка 35Ш2 09Г2С-12 c345

Балка 35Ш1 09Г2С-12 c345
Балка 30Ш1 09Г2С-12 c345
Балка 35Б2 09Г2С-12 c345
Балка 40Б1 09Г2С-12 c345
Балка 40Б2 09Г2С-12 c345
Балка 45Б1 09Г2С-12 c345
Балка 45Б2 09Г2С-12 c345
Балка 50Б1 09Г2С-12 c345
Балка 50Б2 09Г2С-12 c345
Двутавр 50Ш4 09Г2С
Двутавр 70Ш1 09Г2С
Двутавр 70Ш3 09Г2С
Двутавр 70Ш4 09Г2С
Двутавр 70Ш5 09Г2С



Современное производство

Металлические балки изготавливаются на заводе по ГОСТ. Учитывается размер и конфигурация объекта, предполагаемые нагрузки и другие параметры

Квалифицированный монтаж

Наши бригады монтажников комплектуются из мастеров с многолетним стажем, работы ведутся на основе проектов.

Доступная цена

Поскольку мы сами являемся производителем, цена металлической балки без лишних накруток будет для любого клиента приятной.

Гарантии качества

Мы уверены в качестве своей работы, поэтому предоставление гарантий на материалы и работу – обязательное условие сотрудничества

Индивидуальные схемы взаимодействия

Каждый проект разрабатывается и осуществляется, согласно требованиям и пожеланиям заказчика.



Наша компания предлагает полный спектр услуг по проектированию и изготовлению металлоконструкций ферм города Волгограда. Вы можете купить металлическую ферму в нашей компании. Вы можете найти примеры разработанных проектов и готовых металлоконструкций в онлайн-каталоге. Поскольку металлические фермы классифицируются по типу, при заполнении заявки вы можете описать типы и объем необходимых работ, а затем предоставить свою контактную информацию для обратной связи. Наш специалист свяжется с вами в течение дня после обработки вашей заявки! Ждем Вашу заявку!

Концерн «Созвездие Юга» изготавливает металлоконструкции любых типов и конфигураций на заказ. Мы производим серийные комплектующие и специальные металлические изделия с использованием новейших технологий на самых современных промышленных объектах.

Мы гарантируем высокую точность изготовления, соблюдение всех требований стандартов и технологических условий, быструю и своевременную доставку в города и регионы России и СНГ.

Наличие собственной диверсифицированной производственной базы позволяет нам изготавливать металлоконструкции любой конфигурации из различных видов стали. В качестве дополнительной услуги наша компания по желанию предлагает покраску или нанесение специальных защитных и защитных покрытий на все виды металлических изделий.


Применение сварной балки

Сварной двойной обеспечивает безопасность и долговечность здания. Сварная балка может быть использована в различных конструкциях: при изготовлении каркасных зданий, при возведении колонн, потолков, при возведении сложных конструкций, мостов и т. Д.

Сварные металлические изделия имеют другие преимущества перед горячекатаными балками:

Меньше вес. Использование сварных металлических балок значительно упрощает конструкцию здания. Благодаря оптимально подобранному композитному профилю прочность конструкции не снижается.
Возможность реализации пользовательских архитектурных решений.
Свободный выбор переменного сечения. С помощью технологии сварки вы можете производить балки с асимметричным сечением.
Общая экономия металла составляет 15%, не тратя впустую балку. Специалисты нашего завода производят сварочные прутки любой длины.
Снижение цены на готовую продукцию. Стоимость изготовления сварочной балки ниже, чем при изготовлении горячекатаных двутавровых балок.
Легкая сборка и разборка здания благодаря возможному использованию болтовых соединений.


Технология производства
Сначала создается заготовка. Для этого стальной лист попадает в станок термической резки и разрезает фрагменты, необходимые по ширине и длине. Края фрезерованы на специальной машине. Эта процедура необходима для улучшения проникновения сварных швов во время изготовления балки. Затем проводятся монтажные и сварочные работы.

Форма изделия может незначительно измениться во время производства, поэтому нельзя избежать выравнивания двутавровой балки на роликовом станке. Последний шаг – очистить готовый продукт. Загрязнение извести очищается пескоструйной обработкой. В качестве защиты от коррозии может использоваться грунтовка для защиты от коррозии.

После изготовления сварная балка проходит визуальные и ультразвуковые испытания в собственной сертифицированной лаборатории для неразрушающего контроля качества.


Производство и изготовление металлоконструкций балки
Изготовление несущих металлических конструкций представляет собой сложный технологический процесс, в котором несущие металлические конструкции изготавливают из определенных типов стали, двутавровых балок, углов или каналов. Современный производитель металлоконструкций учитывает затраты и скорость выполнения заказа, проектирования, расчета и монтажа металлоконструкций из балок, благодаря чему производство металлоконструкций из балки является высокоиндустриализированным. Каждое современное производство металлов должно соответствовать технологиям и методам высокоскоростной укладки, в которых устойчивость металлических элементов к огню, ржавчине и коррозии очень важна.
Высокопрочные марки стали, каналы и двутавровые балки, которые используются при изготовлении и изготовлении металлоконструкций для балок, способны выдерживать статические и динамические нагрузки от растягивающих нагрузок и негативных воздействий окружающей среды. Мы не должны забывать, что металлические конструкции балки покрытия и пола, а также других несущих конструкций спроектированы таким образом, что они обеспечивают стабильность, прочность и надежность всего здания или всей конструкции и поэтому должны быть достаточно жесткими и иметь высокое качество.

Поэтому при изготовлении стальных конструкций балки большое значение придается грамотному проектированию и точному расчету металлоконструкций фермы, что может снизить расход металла, снизить затраты и обеспечить необходимую устойчивость здания (конструкции), в том числе против сейсмических колебаний. Поскольку балка является изгибаемым элементом (это наклонная или горизонтальная металлическая перекладина), металлические конструкции балки испытываются на прочность и долговечность после изготовления. Несущие металлоконструкции изготавливаются по ГОСТ 23118-99, ГОСТ 8239-89, ГОСТ 19425-74, ГОСТ 26020-83, в соответствии с которыми определяются основные параметры качества.

Металлоконструкции из балок используются для монтажа двускатных крыш, а также для монтажа различных покрытий и потолков. Поэтому существуют ящики и я профили. Конечно, есть вариант изготовления для каждого типа перевозчика. Прежде чем мы рассмотрим некоторые из них, мы решили познакомить вас с основными терминами, которые можно найти в описании изготовления и изготовления металлоконструкций носителя:

Индустриализм – это процесс, который сочетает в себе изготовление и монтаж металлоконструкций с высокопроизводительными устройствами.
Экономия металла обеспечивает экономию материалов при производстве, а также высокую стоимость металлоконструкций.
Опоры пола представляют собой горизонтальные несущие конструкции современных гражданских и промышленных зданий, которые разделены вертикально.
Балки покрытия – это поверхности металлических конструкций потолка, выполненные из листового металла, которые способны воспринимать текущие нагрузки (от людей, машин и устройств, рабочих нагрузок, нагрузок от мебели и приборов и т. Д.).
Канал представляет собой законченную балку (курс нанесения покрытия), которая часто используется при нанесении покрытий на здания с большим уклоном.
Двутавровая балка представляет собой металлическую балку с сечением в форме буквы «Н».
Сразу несколько слов о лучах, которые отличаются расположением граней Существуют двутавровые балки с наклоном внутренних поверхностей и параллельных поверхностей полок. При изготовлении и изготовлении металлических конструкций носителя разрезают двутавровые балки, в результате чего получают Т-образные профили, которые используются в качестве ремней решетчатых конструкций.

Металлический уголок может быть использован в качестве металлической конструкции опор полок в производстве. Дополнительной возможностью изготовления металлических конструкций носителя может быть канал. Если вы используете балки из металлического уголка в конструкции, вам необходимо создать два угла и разместить их на необходимом расстоянии друг от друга во время установки.

Стальные конструкции балки из швеллера имеют два ребра жесткости и могут помещаться в любом положении. Швеллер также делает балочные конструкции более стабильными и долговечными. И при позиционировании с краями вверх жесткость конструкций увеличивается

В зависимости от процесса и технологии изготовления металлоконструкции двутавровых балок делятся на горячекатаные и сварные. Балки изготавливаются на заводе на автоматизированных производственных линиях, на которых проводится ультразвуковой контроль качества готовых конструкций и проверяется целостность металла. Этапы заводского изготовления металлоконструкций двутавровой балки обычно выглядят так:

Во-первых, стальной лист подвергается термической резке;
Затем сборка и сварка фитингов (деталей) балки;
После есть окончательное редактирование и вырезка;
Кроме того, металлические конструкции носителя очищаются;
На последнем этапе производства грунтовка ГФ-021 наносится на металлическую структуру носителя.


Изготовление и изготовление металлоконструкций носителя рассчитано на максимальные нагрузки в вертикальной плоскости носителя. Мы предлагаем вам изготовление металлических опор для покрытий и полов на заказ и по стандартным проектам. Технология изготовления металлоконструкций носителя в нашей компании довольно проста и проходит в несколько этапов. А изготовление стальных конструкций балки начинается, как обычно, с разработки чертежей КМ на основе расчетов. Затем полученная из чертежей отгрузочная марка сравнивается с технологиями монтажа, изготовления, затратами и временем.

Перед входом в сборочный цех (в точке сварки) заготовки режутся (рубятся), затем соединяются, образуя «прихватку», и привариваются (сварные швы свариваются). Следующим шагом является контроль качества и соблюдение геометрических размеров. Затем металлические конструкции носителя отправляются в лакокрасочную мастерскую, где они очищаются от пыли и ржавчины, а затем покрываются защитными грунтовками и красками. После покраски металлоконструкции перевозчика готовятся к отправке и транспортировке.























Замена несущей балки плоской балкой

Замена несущей балки плоской балкой

Роберт Робиллард о ремонте и реконструкции дома

Демонтаж несущей стены или открытой балки

Замена несущей балки плоской балкой была нашей миссией на прошлой неделе. У клиента была существующая деревянная балка с двумя стойками, соединенными с его кухонным островом, и ему не нравилось видеть стойки.

Было принято решение установить балку, перекрывающую всю кухню без стоек и утопленную в потолке.

Решение: должна ли балка быть скрыта или выступать вниз

Возможны варианты в зависимости от ситуации, области применения, размера луча и бюджета. Хотя это НЕ всегда так, многие замененные балки LVL глубже, чем «старые» потолочные балки, и их нельзя спрятать.

Выбор балки

В этой ситуации у вас есть выбор:

  1. Установка балки под потолком
  2. Углубите большую балку в пространство потолка и оставьте часть балки выступающей ниже потолка.
  3. Попросите инженера указать стальную балку, которая будет помещаться внутри области потолочной балки.
  4. Если над незаконченным чердачным помещением находится незаконченное чердачное помещение, установите балку заподлицо с выступающей в незавершенное помещение балкой.

Производство стальных балок

Сначала мы начали работать с нашей лесопилкой, которая выбрала балку LVL.

Наша проблема заключалась в том, что пролет требовал LVL, который был НАМНОГО глубже, чем балки пола. После утопления балка LVL будет выступать на 8-10 дюймов ниже потолка.

Поэтому мы обратились в местную сталелитейную компанию, которая занимается поставкой, подготовкой и установкой балки. Мы предоставили сталелитейной компании длину балки, которая равнялась всей длине балки минус ¼ дюйма, и указали, что мы хотим, чтобы балка помещалась в пролет балки 2×10. Сталелитейная компания использует местного инженера-строителя, который выбрал стальную балку W8x58 со стойками PSL 4×6. Стойки PSL переносят вес на другие стойки [опорные точки] или на фундамент ниже

Примечание — для стальных балок инженер может указать стойки PSL 4×6, закрепленные металлическими соединителями, или стальные стойки, приваренные к стальным пластинам.

Открытые болты

Мы предоставили сталелитейной компании схему балок перекрытия, чтобы они могли просверлить отверстия диаметром 1/2 дюйма между балками перекрытия. Отверстия позволяют прикрепить к балке твердые пиломатериалы. Для крепления дерева к балке можно использовать болты с квадратным подголовком или резьбовой стержень.

СОВЕТ: Резьбовой стержень более доступен по цене и его легко найти.

Подготовка балки

Массивная древесина была установлена ​​с каждой стороны балки.Это называется «упаковкой балки». Три доски 2 × 8 были необходимы, чтобы пройти за верхнюю и нижнюю стальные полки. Эта массивная древесина позволяет крепить балки с помощью вешалок для балок.

СОВЕТ:  При установке массивной древесины; место, где верхняя и нижняя полки соприкасаются с вертикальной стенкой двутавровой балки, слегка закруглено. Скосите края 2×8, чтобы они плотно прилегали к паутине.

Подготовка

Перед демонтажем несущей стены снимите панель стены или потолка, чтобы обнажить каркас.Затем удалите или переместите провода, трубы или воздуховоды, которые будут мешать лучу.

Зачистите потолок на 2–3 фута от стены, которую нужно удалить, или балки, и установите временную стену. Это необходимо для доступа к каркасу потолка, перемещения проводов, труб и установки временных опорных стен.

В нашем случае мы построили наши стены на 4 фута назад из-за кухонного острова и необходимости в 4-футовом коридоре, чтобы позволить лифту Sumner Roust-A-Bout вкатиться. Балка весила больше, чем мог выдержать один лифт, поэтому использовались два лифта.Потребовался зазор 48 дюймов непосредственно под и на каждом конце балки. В некоторых случаях будет достаточно одного подъемника, и этот подъемник будет центрирован под балкой.

СОВЕТ:  Перед возведением временных стен поговорите с производителем металлоконструкций и узнайте, какой им нужен зазор для оборудования.

Временные опорные стены

Прикрепите временные стойки к верхней и нижней пластинам на расстоянии 2–3 фута от стены или балки. Обеспечьте плотную посадку, обрезав шпильки длиной от 1/8 до 1/4 дюйма и вставив их в нужное положение.Поместите шпильку под каждую потолочную балку и используйте два или три 3-дюймовых шурупа #10.

Весовая нагрузка на временные стойки возникает после удаления несущей стены или балки. В нашем случае мы заметили загрузку после удаления двух вертикальных стоек.

Совет: установите горизонтальные или диагональные распорки средней высоты на временную стену, чтобы стойки не прогибались.

Нужна ли вам временная стена внизу?

Имея только нагрузку на пол и чердак наверху для поддержки, я чувствовал, что этот 4-футовый чистый пролет не будет проблемой.Но в более сложных случаях, когда наверху есть выставленный гребень или другая значительная нагрузка, я всегда консультируюсь с инженером, который определяет расстояния, соединители и правильную последовательность снятия.

ПРИМЕЧАНИЕ — Если над стеной, которую вы хотите удалить, находится несущая стена, вам понадобится вторая пара несущих стен непосредственно над первой парой. В противном случае верхняя несущая стена будет поддерживаться только перекрытием, когда вы вырезаете секции из нижних балок.

Резка потолочной балки «Балочный карман»

Мы удалили одну балку и заменили ее плоской балкой, поэтому мы использовали те же места карманов балки, но увеличили их для размещения новой стальной балки.

Примечание:   при вырезании кармана балки добавьте 1/2 дюйма к ширине стальной балки, чтобы облегчить установку.

Мы использовали линейный лазер Bosch Green, чтобы соединить оба кармана балки, а затем использовали скоростной угольник, чтобы отметить линии разреза непосредственно на балках. Для начала каждого разреза использовалась циркулярная пила, а заканчивалась сабельной пилой.

После вырезания кармана для балки уберите лишние гвозди, чтобы освободить место для балки. Мы использовали концевые кусачки, чтобы обрезать гвозди заподлицо, или сабельную пилу, чтобы обрезать их.

Примечание : Любые случайные гвозди можно вбить в черновой или финишный пол при установке балки.

Установка балки

После того, как карман балки был подготовлен, мы установили два подъемника Sumner Roust-A-Bout и отцентровали их под балкой. Затем балка была поднята и поставлена ​​на место.

Подъемники Sumner Roust-A-Bout позволяют одному человеку поднимать и размещать грузы в труднодоступных местах, что было бы невозможно с другими подъемниками.Один подъемник может поднять груз весом 1500 фунтов на высоту до 25 футов за считанные минуты.

Установка опорных стоек балки — точечная нагрузка

Затем под каждым концом балки было установлено

инженерных стойки PSL 4×6.

Наконечник: Отрежьте стойки длиной 1/8 дюйма, а затем осторожно вставьте их на место, наклонив нижнюю часть стойки на место, а затем вбивая верхнюю часть вдоль поверхности балки. Чтобы загнать их на место, не нужно прилагать больших усилий, если их нужно будет перемерить и перерезать.

Затем стальные L-образные кронштейны

1/4″ были прикреплены к стойкам PSL с помощью структурных винтов Headlock, а затем кронштейн приварен к балке.

Если возможно, добавьте и прикрепите стойки PSL к каркасу стены, установленному с обеих сторон к верхней и нижней пластинам.

При замене несущей балки плоской балкой точки опоры новой балки должны полностью передавать вес на фундамент, что означает, что инженеру может потребоваться дополнительная поддержка стоек в перекрытиях под несущими стойками.Это также означает, что между балками перекрытия и краевыми балками должна быть прочная блокировка.

Примечание . Иногда вам может потребоваться добавить или увеличить опоры под опорными колоннами, чтобы выдержать дополнительную точечную нагрузку, создаваемую вашей новой работой.

Установка кронштейнов для балок

Перед установкой подвесов балок мы используем гидравлическую платформу, чтобы поднять любые низкие балки к нижней части балки. Гвозди для подвески балок № 10 использовались для крепления 2 × 10 подвесок Simpson к балке.Пневматический гвоздезабивной пистолет Paslode Positive Placement делает эту работу простой и эффективной.

Вешалки для балок 2×10 имеют диагональные отверстия для «двойного среза». Это фиксирует балку на балке и предотвращает ее вытягивание. Для забивания гвоздей с двойным срезом требуются более длинные крепежные детали. Мы используем грузила 16D или соединительные винты Simpson Strong-Tie ®  Strong-Drive ®  SD.

Примечание. Заполните все отверстия для крепления подвески балки.

Завершить проект

После того, как балка установлена ​​и проверена, пора закрыть потолок и закончить комнату.Замена несущей балки на скрытую балку открыла эту комнату — никаких столбов!

Установка стальной балки





Металлические балки для зданий | Стальные здания по всему миру

Многие стальные здания довольно большие и требуют много открытого пространства. Это означает универсальность в том, как они используются: например, здания, предназначенные для хранения крупного оборудования, ангары для самолетов и здания, где будет жить скот, часто проектируются как одно очень большое помещение.Но это также означает немного больше проблем для несущей конструкционной стали. Во многих случаях колонны, которые обычно добавляются для поддержки металлического здания такого размера, мешают его функциональности.

Распространенным решением этой проблемы является добавление несущих металлических балок в список конструктивных элементов вашего нового стального здания. Металлические балки для зданий, обычно известные как двутавровые балки, но иногда называемые двутавровыми балками (из-за их сходства с обеими буквами, в зависимости от того, в какую сторону они повернуты), представляют собой балки из высокопрочной нержавеющей стали, которые проходят по всей длине вашего металла. крыша здания.Они располагаются внутри вашей стальной конструкции под металлической крышей и становятся неотъемлемой частью стальной рамы.

Эти опорные балки — способ передать нагрузку вашего здания на металлическую крышу, а не на стальные колонны, которые мешали бы вашему открытому пространству или чистому пролету. Металлические балки часто устанавливаются со стальными балками, идущими перпендикулярно, так что больший вес передается на несущие стены.

Высокопрочная несущая стальная балка

Worldwide Steel Buildings может включать в себя стальные двутавровые балки, чтобы помочь с нагрузкой на длиннопролетные конструкции.При необходимости мы спроектируем ваше здание с использованием стальных двутавровых балок вместо нашей стандартной системы ферм, что позволяет использовать большие пролеты и более тяжелые нагрузки. Мы можем добавить полки к особенно большим пролетам и тяжелым нагрузкам, чтобы балки были еще более прочными.

Это позволяет нам переносить нагрузку на ваше здание без установки колонн в середине проекта. Каждый проект конструкции балки подвергается строгим расчетам нагрузки, чтобы гарантировать, что ваше здание будет построено на века.

Мы выбираем только материалы самого высокого качества для поддержки вашего проекта, и мы используем только сталь, произведенную в Соединенных Штатах, для несущих балок, прямых опор, балок, ферм и многого другого.Когда дело доходит до прочности и долговечности, наши здания не имеют себе равных. У нас есть огромный выбор двутавровых балок, которые мы используем, чтобы ваше здание могло справиться с любым проектом, который вы задумали.

Worldwide Steel Buildings использует материалы американского производства, и каждая деталь вашего проекта обрабатывается нашей командой до того, как она покинет наш завод, каждый раз гарантируя качество материалов. На все наши структурные элементы также распространяется наша 50-летняя ограниченная гарантия.

Как и любой другой элемент вашего стального здания, двутавровые балки полностью настраиваются.Вес, глубина и ширина профиля, ширина полки, толщина стенки и другие параметры выбираются таким образом, чтобы идеально соответствовать размеру вашего здания, а также ожидаемой ветровой и снеговой нагрузке.

Чтобы узнать больше о доступных двутавровых балках, щелкните здесь, чтобы просмотреть нашу таблицу, или свяжитесь с одним из наших специалистов по металлическому строительству для получения дополнительной информации о том, как конструкционные стальные балки могут работать для вашего нового проекта стального здания.

Опорные балки и несущие стены

Несущие стены — очень актуальная тема, потому что их нельзя демонтировать без установки определенных параметров.

Поэтому всякий раз, когда кто-то решает сделать реконструкцию или ремонт, который включает в себя открытие плана этажа, ему необходимо знать, где расположены несущие стены.

Если стена, которую хотят снести, оказывается несущей, перед демонтажем необходимо предпринять определенные шаги, чтобы не повредить конструкцию.

Эти шаги будут обсуждаться здесь наряду с наиболее часто задаваемыми вопросами о несущих стенах.

Если вас интересует исчерпывающий список вопросов и ответов о несущих стенах, читайте дальше.

1) Что такое несущая стена?

В вашем доме есть два типа стен: несущие и ненесущие . Несущая стена — это конструктивный элемент, который помогает переносить вес с крыши на фундамент и грунты. По сути, он поддерживает вашу структуру!

Несущие стены нельзя демонтировать без предварительной установки конструктивной системы, такой как система опорных балок/колонн или стойки, для замены существующей стены.Ненесущие стены не несут нагрузки (вес конструкции) над собой и, как правило, могут быть удалены, не беспокоясь о том, что ваш дом обвалится или треснет!

Против.

2) Каково назначение несущей стены?

Несущие стены необходимы и очень важны для распределения веса по всему дому. Путь, который проходит этот вес, называется путем нагрузки.

Инженеры-строители и архитекторы работают вместе во время первоначального проектирования дома, чтобы стратегически разместить эти несущие стены, выполняя расчет нагрузки для создания наиболее подходящего пути нагрузки.

Демонтаж несущей стены без установки достаточной альтернативы, такой как колонна или столб, в конечном итоге нанесет ущерб структурной целостности вашего дома.

Так что… не приступайте к демонтажу стен, не обратившись за профессиональной помощью, например, к инженеру-строителю! Проще говоря, ваш дом может буквально быстро или со временем рухнуть, если его снять неправильно.



Все наружные стены, а также некоторые внутренние стены являются несущими. Прежде чем вкладывать значительное количество времени и энергии в новый план реконструкции, обратитесь за помощью к инженеру-строителю.Важно убедиться, что ваши планы удаления стены возможны. Большую часть времени они есть. Однако может возникнуть ситуация, когда стоимость проекта может стать очень обременительной. Лучше заранее знать, каковы требования, чтобы вы могли планировать соответствующим образом.



3) Какие элементы конструкции дома являются несущими?

В доме есть много несущих структурных компонентов, включая стены, балки, колонны, раскосы и фермы.ПРЕДУПРЕЖДЕНИЕ. Эти элементы нельзя изменять без разрешения и инструкций инженера-строителя.

Источник

4) Опасен ли демонтаж несущей стены?

Абсолютно опасно сносить несущую стену, если перед демонтажем у вас нет правильного плана. Неосторожный вынос стен из вашего дома может привести к серьезным повреждениям, некоторые из которых невозможно исправить, не говоря уже о финансовых трудностях для исправления ситуации!

5) Что произойдет, если несущая стена будет удалена случайно?

Первое, что нужно сделать немедленно, это вызвать инженера-строителя.Это чрезвычайная ситуация. Ваш дом может получить серьезные структурные повреждения.

Они смогут оценить ситуацию и помочь определить лучшее решение.

Вероятность того, что ваш дом рухнет, невелика, но это произошло. В доме может быть сильное перемещение, и вы можете заметить такие вещи, как провисший или упавший потолок, провисший или упавший пол, залипание дверей и окон, трещины гипсокартона или громкий треск.

Эти признаки часто появляются после удаления несущей стены.

На рисунках выше показаны опасности неправильного демонтажа несущей стены.

Все эти фотографии были сделаны на втором этаже дома.

Несущая стена внизу демонтирована без укрепления пола временными опорами.

Домовладелец думал, что сможет быстро установить новую балку. Эти повреждения произошли в течение 5 минут после демонтажа стены.

6) Как определить, является ли моя стена несущей?

В этот момент вы, вероятно, задаетесь вопросом, какие стены в вашем доме являются несущими.Мы можем дать вам некоторое представление об этом, но опять же, не удаляйте стену без предварительной консультации с инженером-строителем.

В игру вступают такие факторы, как время постройки дома, стиль и размер дома. Инженеры-строители обладают высокой квалификацией в предоставлении решений даже для самых сложных путей нагрузки, принимая во внимание другие структурные компоненты, такие как прогиб, сдвиг, неподвижные, динамические нагрузки и нагрузки на крышу.

Как понять, является ли стена несущей:

Шаг 1: Начните с подвала:

Незавершенные подвалы могут облегчить определение того, где находится вес в доме.

Ищите металлическую двутавровую балку или многослойную деревянную балку. Стены, расположенные непосредственно над этими балками, обычно являются несущими.

Шаг 2: Далее определите направление балок.

Посмотрите на балки подвала или чердака. Большинство несущих стен проходят перпендикулярно балкам. Вы можете использовать искатель стержней или чертежи, чтобы определить, в каком направлении работают балки, если они не видны.

Имейте в виду, что это всего лишь подсказка и что не все несущие стены проходят перпендикулярно балкам.Вот почему важно понимать «общую картину» существующей структурной системы.

Шаг 3: Последний ключ к пониманию того, является ли стена несущей, — это наличие на чердаке ферм или каркаса вручную.

Большинство домов с фермами не имеют внутренних несущих стен, потому что нагрузка на конструкцию распределяется наружу, нагружая внешние стены по сравнению с внутренними стенами.

Вверху: система чердачных ферм

Если ваш дом построен вручную, вам следует обратить внимание на потолочные балки, скобы и стропила.

а) Потолочные балки — вы заметили, что потолочные балки останавливаются и начинаются перпендикулярно стене? Если да, то эта стена, скорее всего, несущая.

b) Стропила. Вы заметили раскосы, идущие от стропил вниз к стене? Эти распорки отвечают за передачу нагрузок с крыши на стены. Вы можете увидеть это на картинке ниже.

Раскосы, соединяющие стропила крыши с потолочными балками ниже



ВАЖНОЕ ПРИМЕЧАНИЕ: приведенные выше шаги являются просто «подсказками», которые могут помочь определить, является ли ваша стена несущей.Чтобы убедиться, что ваша стена является несущей, наймите инженера-строителя для проведения осмотра и проверки.

7) Могу ли я демонтировать стену, если она несущая?

Большинство несущих стен можно демонтировать. Для этого инженер-строитель должен провести осмотр, сделать расчеты и написать объем работ или предоставить чертеж, который может быть передан вашему подрядчику.

Затем ваш подрядчик может выполнить объем работ инженера-строителя, который может включать строительство временных опор и установку системы балок и колонн или стоек.

Вверху: образец инженерного чертежа

8) Нужен ли мне подрядчик для демонтажа несущей стены?

После того, как вы подтвердите с инженером-строителем жилого дома, является ли стена несущей, можно будет реализовать план удаления.

Обычно инженер-строитель предоставляет письмо, в котором указывается, является стена несущей или не несущей.

Если стена не несущая, ее легче демонтировать. Вы можете подумать о том, чтобы снести стену самостоятельно, если у вас есть некоторый опыт реконструкции и смелость сделать это!



Если стена является несущей, вам понадобится подрядчик, который поможет вам снять стену.

Подрядчик будет использовать отчет по проектированию конструкций и объем работ для установки временных опор на время демонтажа стены и для строительства/установки системы балок и колонн или стоек для переноса веса конструкции, который ранее приходился на удаляемую стену.

9)  Нужно ли мне разрешение на строительство, чтобы снести стену?

В большинстве городов вам потребуется получить разрешение на строительство для удаления стены, независимо от того, является она несущей или нет. Часто, чтобы получить это разрешение, инженеру-строителю необходимо провести осмотр стены.Если стена не несущая, достаточно простого письма с печатью от инженера-строителя в город.

Если стена является несущей, во многих городах для инициирования разрешения требуется, чтобы инженер проштамповал объем работ. В редких случаях город может потребовать рисунок с печатью, чтобы получить разрешение. Поговорите со строительными властями вашего города, чтобы определить требования к вашему проекту реконструкции.

10)  Нужен ли инженер для демонтажа несущей стены?

Источник

В большинстве городов перед выдачей разрешения на строительство требуется инженер-строитель для осмотра стен.

Даже в том маловероятном случае, если в вашем городе не требуется разрешение на строительство, вам всегда следует привлекать инженера-строителя для проверки того, является ли стена несущей и является частью несущей системы. Если будет совершена ошибка, вы дорого заплатите за последствия, финансовые и структурные.

К тому же это очень опасно. Оплатите сбор за проектирование конструкций, чтобы сделать работу правильно с первого раза.

11) Какие стены чаще всего являются несущими?

Каждый дом уникален, но всех их объединяет одно: все наружные стены являются несущими.При этом важно знать, был ли ваш дом реконструирован до вашего владения.

Если да, то у вас могут быть некоторые стены, которые когда-то были внешними, а после реконструкции стали внутренними стенами. Они будут считаться несущими.



Источник

Если в вашем доме есть фермы на чердаке (см. фото), то скорее всего у вас нет внутренних несущих стен.

Если вы видите балку прямо под стеной, вероятно, она несущая.Стены, расположенные перпендикулярно лагам пола, вероятно, являются несущими (см. фото ниже).

12)  Что внутри стены?

Если вы собираетесь демонтировать стену, всегда полезно нанять профессионала. Полости в стенах содержат такие элементы, как трубы, электропроводка и тепловые каналы, которые необходимо будет переместить после удаления стены.

Иногда эти проекты могут оказаться очень дорогими и трудоемкими.

Без снятия гипсокартона невозможно точно узнать, какие сюрпризы скрываются внутри.Но профессиональный подрядчик может использовать свой опыт или инструменты, чтобы дать вам оценку того, что именно повлечет за собой проект.

Прочтите эту замечательную статью от Family Handyman, чтобы узнать больше.

13)  Какие расходы следует учесть перед демонтажем стены?

Первичные расходы будут включать в себя пиломатериалы (если стена является несущей) для новой системы поддержки для замены стены, а также затраты на оплату труда подрядчика, чтобы выбить, построить временную стену и установить новую систему поддержки.Также будут расходы на структурную инженерную инспекцию.

Образец раздела материалов технического отчета.

Есть также много второстепенных расходов, о которых домовладельцам следует подумать при демонтаже стены. Пиломатериалы, рабочая сила и расходы — это только часть картины.

С эстетической точки зрения важно учитывать такие вещи, как замена деревянной отделки, деревянного пола, ковра или другого напольного покрытия, перекрашивание только что созданной комнаты, повторное окрашивание текстурированных потолков и заделка гипсокартона.

Если вы можете сделать это самостоятельно, вы можете сэкономить на оплате труда, но материалы все равно придется покупать.

Источник

Кроме того, могут быть расходы на оплату труда, связанные с перемещением электрических розеток, выключателей, водопроводных труб и вентиляционных отверстий отопления.

Для выполнения этих специфических частей проекта обычно требуется сантехник, электрик или подрядчик.

Убедитесь, что вы получили несколько предложений заранее, чтобы получить более реалистичный бюджет и стоимость проекта!

На изображении ниже показан пример повреждений, которые могут возникнуть при изменении прокладки электрических и/или водопроводных линий.Эта балка была надрезана, что может быть очень проблематично, если сначала не проконсультироваться с инженером.

Выемка в данном случае фактически привела к поломке балки. Эта балка должна быть закреплена и укреплена, чтобы сохранить структурную целостность дома.



14) Какие есть варианты замены несущей стены?

Наиболее распространенная система поддержки, используемая для замены несущей стены, представляет собой балку под потолком и колонны или стойки, которые переносят вес на фундамент.

Этот метод популярен, поскольку не требует изменения балок или каркаса над балкой. Это просто и эффективно.

Если вы не хотите, чтобы балка была выставлена ​​напоказ, существуют другие варианты, например установка балки заподлицо с потолком.

Вы определенно захотите получить ставку на это, потому что это потребует других структурных изменений, таких как врезка балок и другого каркаса, чтобы освободить место для балки.

Иногда эта опция невозможна. Например, если ваша стена находится под чердаком, обрамленным фермами, балка должна быть открыта, а это означает, что вы можете полностью изменить свои планы реконструкции.

Вам потребуется инженер-строитель, чтобы определить правильные размеры системы балок и колонн/стоек (замена несущей стены) и определить, достаточно ли велики ваши существующие фундаменты, чтобы выдержать предполагаемую нагрузку.

Это необходимо для предотвращения провисания потолков и других структурных проблем. В девяти случаях из десяти вам понадобится эта информация для получения разрешения на строительство.

15) Какие типы материалов потребуются для установки новой системы поддержки?

Обычными материалами для замены несущей стены балочно-колонной системой являются подвески для балок, гвозди для подвески балок, LVL (инженерные балки), гвозди для каркаса 8d, материал перемычки (2×4), гвозди для каркаса 16d и строительный клей. .

16) Как узнать, можно ли убрать стены самостоятельно?

Несущая:

Если вы никогда раньше не демонтировали несущую стену, вам не следует приступать к этому проекту без профессиональной помощи. Возиться с конструктивными элементами вашего дома опасно.

Если вы являетесь подрядчиком или имеете опыт работы в качестве подрядчика и оплачиваете объем работ инженера-строителя, вам может быть выгоднее сделать это самостоятельно… и нанять способных друзей! (см. ниже)

Источник

Ненесущие стены:

Если вы никогда раньше не демонтировали ненесущие стены, вы, вероятно, сможете снять стену самостоятельно.Однако не забудьте проверить, что находится в полости стены, это может серьезно усложнить проект. Это хорошая идея, чтобы получить предложение, чтобы точно знать, какие элементы внутри стены, возможно, потребуется переместить профессионалу.

Если вы являетесь подрядчиком или имеете опыт работы с подрядчиками, у вас может быть образование, необходимое для того, чтобы знать, какие внутренние элементы необходимо переместить, и как это сделать.

17)  Есть ли в мобильных домах несущие стены?

Общее эмпирическое правило заключается в том, что большинство одиночных широких передвижных домов не имеют внутренних несущих стен.

Однако, если ваш передвижной дом состоит из нескольких секций, разделенных стеной, у вас может быть несущая стена.

Было бы неплохо, чтобы это проверил инженер-строитель, прежде чем вносить какие-либо изменения.

Изображение вверху: несущая стена мобильного дома двойной ширины

Источник

Сталь для строительства. Конструкционная сталь в Чикаго

В Structural Beam мы стремимся помогать как частным лицам, занимающимся строительством своего дома, так и генеральным подрядчикам, реализующим разнообразные строительные проекты различного масштаба как в коммерческой, так и в жилой сфере.Вот основные услуги, которые мы предоставляем:

Оценка и оценка проекта

Наши квалифицированные инженеры оценивают проект, будь то ремонт или установка новых элементов или замена элементов металлоконструкций для индивидуального дома, или крупномасштабный проект по изготовлению металлоконструкций для генерального подрядчика, и составляют точную смету, на основе которого разрабатывается четкая дорожная карта проекта строительства или реконструкции.

Наши изделия из конструкционной стали

Мы поставляем и производим широкий ассортимент высококачественной конструкционной стали, в том числе

  • Стальные балки или RSJ различных сечений: двутавровые, стандартные американские S-образные, W-образные, двутавровые, а также C-, L- и T-образного сечения.Это, безусловно, основные элементы конструкции из конструкционной стали, и они всегда пользуются большим спросом. Чтобы удовлетворить этот спрос, мы работаем с лучшими поставщиками металлоконструкций в отрасли, чтобы убедиться, что ваш проект может получить эти столь необходимые стальные балки в любое время и в достаточном количестве
  • UC, или универсальные колонны различных размеров, для проектов стальных конструкций, как частных домов со стальным каркасом, так и коммерческих зданий. Мы также поставляем сборные колонны на заказ
  • Быстрорежущая сталь различных сечений, квадратная, прямоугольная быстрорежущая сталь, круглая быстрорежущая сталь, все что угодно – у нас есть
  • Стальные балки, в том числе легкие и специального профиля, балки из стержневой стали
  • Фермы стальные разных типов, как стандартные, так и нестандартные под заказ
  • Горячекатаный стальной лист, как конструкционный стальной лист для усиления этой стальной рамы, так и стальной лист пола, например лист пола из алмазной стали для пожарных лестниц и других применений, когда требуется дополнительное сцепление
  • Колонны из нержавеющей стали, используемые из-за их эстетической ценности
  • Стальные листы

Комплексная комплексная служба структурных решений

Мы не просто продаем вам изделия из конструкционной стали, многие компании занимаются именно этим.В Structural Beam мы создали комплексные универсальные сервисные решения как для генеральных подрядчиков, занимающихся изготовлением и монтажом металлоконструкций, интегрированных с кирпичной кладкой, так и для частных лиц, желающих построить частные дома. Вот как это происходит:

Поставка металлоконструкций, связанных с проектом

Когда генеральный подрядчик или индивидуальный клиент заказывает нам изготовление балок, балок, колонн или ферм, мы следим за тем, чтобы вся стальная продукция поступала в наш производственный цех в достаточном количестве и вовремя

Производство металлоконструкций

В нашей мастерской наши производители металлоконструкций начинают производить ваш заказ в соответствии со спецификациями и графиком, используя передовой опыт в отрасли производства металлоконструкций, поддерживаемый политикой соблюдения нормативных и правовых норм, которую мы реализуем.В нашу высококвалифицированную рабочую силу входят слесари, сварщики, операторы оборудования с ЧПУ, способные выполнять крупномасштабные заказы от генеральных подрядчиков в срок и в любое время.

Строительство и монтаж на месте

Услуги для индивидуальных клиентов

Индивидуальные клиенты, желающие установить новые элементы стальных конструкций в существующие конструкции дома в рамках реконструкции или ремонта и замены поврежденных элементов стальных конструкций, получают выгоду от использования нашего комплексного обслуживания, когда все делается одной компанией.Очень удобно иметь слаженную команду строителей дома, которая также будет работать над строительством вашего дома.

Проект реконструкции/замены проходит гладко, и деньги экономятся на логистике, транспортировке, а также на услугах крана и другого тяжелого оборудования. Наш грузовик доставляет как кирпичи, так и стальные балки. Наш кран поднимает эти кирпичи и стальные балки. Использование универсального решения также снижает углеродный след вашего проекта. Это самый экономичный и энергоэффективный способ выполнить небольшой ремонт жилья или проект строительства дома, и это действительно беспроигрышная ситуация.

Услуги для генеральных подрядчиков

Генеральные подрядчики, работающие над крупномасштабными проектами по строительству стальных зданий, получают выгоду от бесперебойного управления проектами «все в одних руках», получая элементы из конструкционной стали и другие строительные материалы, доставляемые из нашего цеха по изготовлению металлоконструкций на строительную площадку. Можем также выполнить монтаж металлоконструкций и кирпичную кладку. Это действительно универсальное решение.

Независимо от того, включает ли ваш проект использование конструкционной стали в жилищном строительстве для строительства стальных конструкций или для зданий, в которых используется как сталь, так и другие строительные материалы, такие как кирпич и бетон, опытные сотрудники Structural Beam могут профессионально справиться с вашим проектом и завершить его своевременно.

НЕСУЩИЕ БАЛКИ МОГУТ БЫТЬ ДЕРЕВЯННЫМИ ИЛИ СТАЛЬНЫМИ

В: Я готовлюсь построить пристройку к большой комнате, для которой нужна балка для поддержки балок пола. Мне говорили, что подойдет деревянная балка, но я всегда видел стальные двутавровые балки. Возможно ли, чтобы дерево выполняло эту работу? Каковы некоторые плюсы и минусы каждого? Если бы вы строили, вы бы использовали дерево или сталь? Я не хочу ошибиться в таком важном структурном элементе.

A: О боже, нет простого ответа.И из дерева, и из стали получаются невероятные несущие балки. Я использовал оба материала на протяжении десятилетий в самых разных ситуациях. На самом деле, вы можете этого не осознавать, но вы можете смешать эти два элемента, создав гибридную балку из дерева и стали.

Во-первых, позвольте мне сказать вам, что я не инженер-строитель, хотя я работал со многими и устанавливал балки, которые они разработали.

В последнем доме, который я построил, у меня было две деревянные балки в одной стене, которые выдерживали тонны и тонны веса. В подвале того же дома у меня были большие стальные двутавровые балки длиной почти 16 футов, которые также выдерживали огромные нагрузки.Использование стали позволило мне создать широко открытые пространства с минимальными опорными колоннами.

Это одно из преимуществ стали перед деревом, когда вы работаете с материалами примерно одинакового размера: фунт за фунтом, сталь намного прочнее дерева.

Удивительно наблюдать за эволюцией инженерных деревянных балок за последние 40 лет. Многослойные балки, микролампы и т. д. сейчас очень распространены, но я хорошо помню, когда они были новенькими. Сегодня на рынке нередко можно найти ламинированные балки в обычных домах.

Вернитесь в прошлое и посмотрите на старые амбары и другие постройки, построенные методом стоек и балок, и вы увидите деревянные балки, сделанные из цельного куска дерева. Пожалуй, самые прочные деревянные балки, сделанные таким образом, — это пихта Дугласа. Может есть и более прочная древесина, но я о ней не знаю. Сегодня лесопилки производят балки так же, как фанеру. Они используют слои твердой древесины, которые склеиваются вместе, чтобы сделать прочную конструкционную древесину.

У обоих материалов мало недостатков.Обычно инженер может придумать деревянную балку, которая может заменить стальную. Все дело в стоимости и готовых размерах материала.

В худшем случае подумайте о вещах, которые атакуют и ослабляют лучи. Вода может ржаветь сталь и гнить дерево. Вы можете покрасить стальные балки грунтовкой по металлу и финишным слоем краски для повышения водостойкости. Вы также можете иметь стальные балки оцинкованными. Деревянные балки можно обрабатывать боратными химикатами, чтобы свести к минимуму гниение древесины и предотвратить заражение насекомыми, которые не могут повредить сталь.

Если вы хотите что-то прикрепить к стальной балке, это непростая задача. Вы можете легко прибить гвоздь к деревянной балке или правильно просверлить ее, чтобы установить болт. Вы можете создать гибридную балку, используя стальную пластину, зажатую между двумя обычными кусками деревянного каркаса. Вы скрепляете дерево и сталь болтами, чтобы создать балку, которая может выдержать нагрузку в четыре или пять раз большую, чем та, которую может выдержать древесина в том же пространстве.

Огонь опасен для обоих материалов. То, что огонь делает с деревом, хорошо известно, но тепло от огня также может ослабить стальную балку.Вы можете обернуть деревянную балку огнеупорным гипсокартоном, чтобы защитить ее, а стальные двутавровые балки можно распылить коммерческими огнезащитными составами. Вы также можете обернуть стальную балку специальным гипсокартоном, чтобы выиграть время при пожаре.

Есть вопрос к Тиму Картеру? Зайдите на его веб-страницу, askthebuilder.com, где также есть видео.

Думаете убрать этот несущий столб в своем доме? Лучше сначала нанять инженера-конструктора.

Q : У меня есть эта несущая стойка прямо перед дверью моей прачечной.Что может сделать человек, чтобы удалить или переместить его в более удобное место? Это то, что может сделать сам достаточно умелый домовладелец с приличным набором инструментов? Можете ли вы поделиться всем, что связано? Вы хоть представляете, как эта колонна оказалась в таком неудобном месте? Есть ли способ уменьшить количество опорных столбов в подвалах и подвальных помещениях? — Эндрю В., Спокан, Вашингтон

A : Я очень надеюсь, что вы сможете увидеть фотографию, которую Эндрю прислал мне.О боже! Отличный пример того, как не думать наперед. Не зная всех фактов, я предполагаю, что архитектор или чертежник понятия не имели, что цокольный этаж может быть закончен позже.

Если бы Эндрю мог прыгнуть в машину времени, я совершенно уверен, что он попытался бы установить лестницу так, чтобы край одного стрингера находился всего в дюйме от края колонны, иначе он бы инженер-строитель придумал другой план поддержки, чтобы колонна не мешала.Возможно даже вообще не иметь опорных столбов.

Подробнее Строитель: Как устранить неглубокую ямку на подъездной дорожке

Давайте обсудим, как эти стойки или колонны устанавливаются в обычном доме, и тогда вы начнете понимать, что нужно для их перемещения. Прежде всего, под стойкой или колонной должна быть опорная площадка толщиной не менее 2 футов на 2 фута на 8 дюймов. Это распределяет вес, приходящийся на стойку, на большую площадь.

Без этой опоры колонна могла бы воткнуться в почву, как если бы вы воткнули зубочистку в сочный арбузный шарик или кусок сыра.Ради всего святого, вы же не хотите, чтобы опорные столбы погрузились в землю.

Многие инженеры-конструкторы требуют, чтобы опорная стойка крепилась к этому основанию болтами. Вы можете себе представить, как трудно было бы удалить эти болты, если бы основание опорной колонны было окружено залитым бетоном. Да, я знаю, что вы можете отрезать колонну на уровне пола, но это может быть невозможно.

Верх опорной стойки также следует прикрепить болтами к балке, которая опирается на верхнюю часть стойки. С этими болтами несколько проще иметь дело, и их снятие редко вызывает затруднения.

Самой большой проблемой является общий структурный дизайн. Предполагая, что опорная балка была спроектирована инженером-строителем или архитектором с достаточным опытом, чтобы знать правильный размер балки и расстояние между колоннами, опорные стойки и колонны находятся в точно заданных местах. Вы не можете просто удалить столбец и переместить его на несколько футов в ту или иную сторону в надежде, что все получится.

Подробнее Builder: Как не испортить стаканы в посудомоечной машине

Возможно, прямо над опорной колонной находится огромный сосредоточенный груз.У меня было такое в последнем доме, который я построил для своей семьи. У меня была внутренняя несущая стена рядом с моей гостиной, на которой была опорная стойка, несущая вес внешней стены второго этажа, часть мансардного этажа, половину веса крыши первого этажа и большую часть крыша главного дома. Не представляю, сколько тонн веса сосредоточено на одном этом столбе!

Чтобы дать откровенный ответ на ключевой вопрос здесь: нет, достаточно умелый домовладелец с приличным набором инструментов не может сделать эту работу самостоятельно.Я говорю это, зная, что есть очень умные, решительные и находчивые домовладельцы. Вы можете быть одним из них.

Однако я смягчаю свой ответ этой оговоркой. Первое, что вы должны сделать, это нанять инженера-строителя. Попросите этого специалиста посетить ваш дом, изучить работу и составить небольшой письменный план, которому вы должны следовать. Убедитесь, что план содержит критически важные шаги по временной повторной поддержке балки, пока вы выполняете работу.

Всех страданий и расходов, которые вам предстоит пережить, можно было бы избежать, когда дом был построен.На самом деле у вас могло бы не быть опорных колонн или их было бы меньше.

Обычная стальная балка, которая часто устанавливается в домах и подвальных помещениях, представляет собой двутавровую балку 8 x 17. Это означает, что он 8 дюймов в высоту и весит 17 фунтов на линейный фут. В большинстве домов эта балка требует поддержки примерно через каждые 8 ​​футов.

Имейте в виду, что стальные двутавровые балки бывают разных размеров, как обувь, брюки и рубашки. Балка, весящая больше фунтов на фут, могла бы позволить увеличить расстояние между колоннами. Более высокая и тяжелая балка — вроде балок 10 х 31, которые я установил в своем последнем доме — позволила бы вам перекрыть 14 футов.

В доме могли быть использованы удивительные деревянные фермы перекрытий. Для них не требуются опорные балки под ними. Они просто охватывают всю глубину дома. Они в новом доме моей дочери. Вы можете посмотреть познавательное видео об этих фантастических фермах на моем веб-сайте AsktheBuilder.

Работник системы вентиляции, сантехник и электрик тоже будут прыгать от радости. Фермы ускоряют работу, и в долгосрочной перспективе вы экономите деньги.

Подпишитесь на бесплатную рассылку Тима и слушайте его новые подкасты.Перейдите по адресу: AsktheBuilder.com .

Подробнее в Недвижимость :

Укладка мраморной плитки на стену в ванной комнате не является самостоятельной работой для новичков. Вот почему.

Самые модные тенденции в дизайне кухонь и ванных комнат на 2020 год

Как произвести впечатление с помощью плитки для душа

СТАЛЬНЫЕ БАЛКИ VS. ДЕРЕВЯННЫЕ БАЛКИ ДЛЯ ПРОЕКТА ВАШЕГО ЖИЛОГО ЗДАНИЯ

Если вы строите новый дом или капитально ремонтируете уже имеющийся, у вас может возникнуть вопрос, использовать ли стальные балки или стальные балки.деревянные балки. Ответ зависит от вашего бюджета, целей проектирования, графика строительства и предпочтений в области устойчивого развития. Каждый материал имеет определенные преимущества и несколько недостатков. Итак, давайте возьмем четыре категории и рассмотрим плюсы и минусы стальных балок по сравнению с деревянными балками.



БЮДЖЕТ

Древесина, будь то размерные пиломатериалы (цельная древесина) или инженерная конструкция, обычно стоит меньше как с точки зрения материала, так и с точки зрения трудозатрат на установку. Исключением могут быть районы, где леса немногочисленны и расположены далеко друг от друга, а производство стали в изобилии (подумайте об Австралии, а не о Колорадо).Габаритные деревянные балки, состоящие из нескольких горизонтально прикрепленных стоек, могут быть построены на месте, чтобы сэкономить на затратах поставщика.

Пиломатериал из клееного шпона (LVL), состоящий из нескольких слоев клееной фанеры, поставляется предварительно изготовленным на заводе, но при этом стоит меньше, чем двутавровые балки из конструкционной стали. Кроме того, прикрепить другие компоненты к дереву любого типа проще, чем к стали. Сталь нуждается в изготовленных производителем отверстиях для болтов, что требует тщательного архитектурного предварительного планирования.

Кроме того, поскольку сталь значительно тяжелее любого деревянного изделия аналогичного размера, балки потребуют специальной обработки с помощью тяжелого оборудования или крана.Эти специальные процедуры обработки определенно увеличивают стоимость здания.

У деревянных балок есть и обратная сторона. Габаритные пиломатериалы дают усадку по мере высыхания, особенно в засушливом климате Колорадо. На самом деле, уровень влажности, который побуждает местных жителей жаловаться , все еще слишком низок, чтобы предотвратить усадку древесины. Когда опорная балка сжимается, она отрывается от балок пола, что может привести к растрескиванию гипсокартона под напряжением, скрипу пола и поломке внутренних дверей. Хотя LVL избегает проблемы усадки, он стоит дороже, чем балки из габаритных пиломатериалов.

ЦЕЛИ ДИЗАЙНА

Стальные балки предоставляют вам дополнительные возможности дизайна, которые вы просто не можете получить с деревом. Поскольку сталь обладает гораздо большей несущей способностью, вы можете использовать меньше вертикальных опор для того же пролета и меньшей высоты балки. Сталь предлагает вам большие непрерывные открытые пространства. Кроме того, поскольку стальные балки бывают разной прочности, вы можете легко использовать в своей конструкции длинные консоли (нависающие над крышами или полами без концевых опор). Вы можете спланировать драматические линии крыши, которые выходят далеко за пределы наружных стен и более длинных балконов без опорных колонн внизу.Ни один другой материал, используемый сегодня, не может предложить столько инженерных возможностей, как сталь.

ГРАФИК СТРОИТЕЛЬСТВА

Когда график строительства сжат, размерные деревянные балки доступны мгновенно, поскольку их можно построить на месте. LVL и стальные балки требуют некоторого времени на изготовление и доставку, так как это будут специальные заказы. При работе со стальными балками вам также необходимо согласовывать графики с бригадами доставки и операторами оборудования.

ПРЕДПОЧТЕНИЯ В ОБЛАСТИ УСТОЙЧИВОСТИ

Возможно, вы не считаете сталь экологически чистой, но это так.Хотя древесина является возобновляемым ресурсом, который растет на деревьях, она менее долговечна в долгосрочной перспективе, что требует заготовки большего количества деревьев. В конце концов древесина гниет. Хотя есть надежда, что этого никогда не произойдет, древесина сгорает при пожарах в домах, тем самым добавляя углерод в атмосферу. Термиты это любят.

Стальной лом легко превращается в новую сталь. Хотя конструкционная сталь подвергается ржавчине при воздействии большого количества влаги, она не горит в огне. Однако он может деформироваться, если огонь будет достаточно продолжительным и интенсивным.В противном случае предполагаемый срок службы стали намного превышает срок службы дерева, если он покрыт или оцинкован от ржавчины. Насекомые видят в нем только преграду на пути к деревянным конструкциям.

Если вы хотите узнать больше о стальных балках в вашем жилищном проекте, позвоните нам в Barton Supply.

Добавить комментарий

Ваш адрес email не будет опубликован.
