Низковольтные комплектные устройства – Энерголит

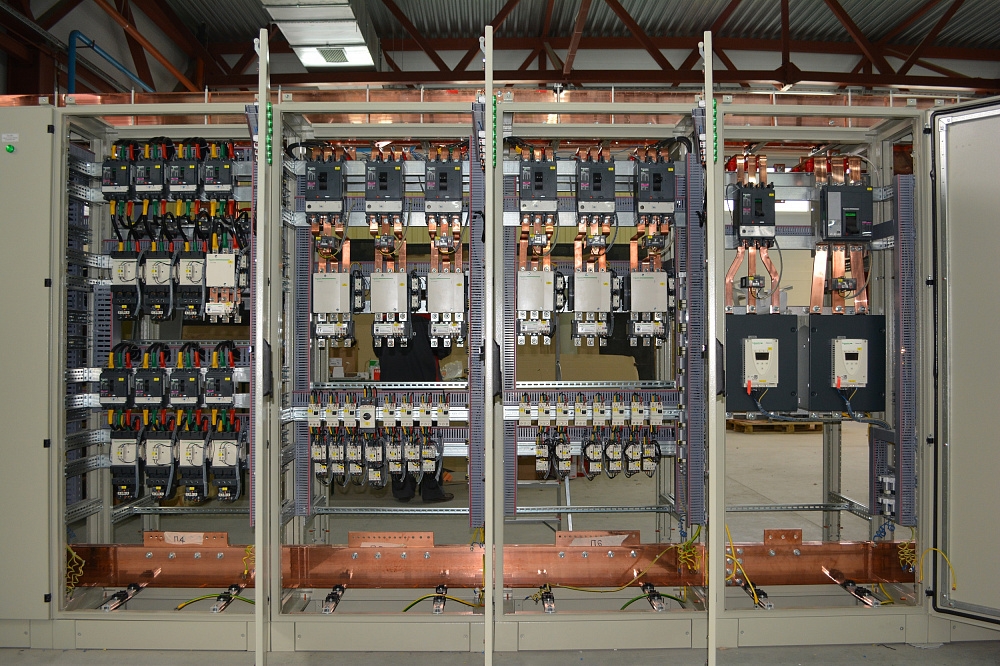

Низковольтное комплектное устройство – это совокупность низковольтных аппаратов, устройств управления, измерения, сигнализации, защиты, регулирования и т.п., смонтированных на единой конструкторской основе со всеми внутренними элементами, механическими соединениями и конструктивными элементами (по ГОСТ 22789-94 СТ МЭК 439-1-85).

Низковольтное комплектное устройство предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ и 0,69 кВ в сетях с глухозаземленной или изолированной нейтралью, управления электрооборудованием, его защиты от токов короткого замыкания и перегрузок.

Низковольтное комплектное устройство предназначено для применения в составе систем энергоснабжения, управления и автоматики в качестве распределительных щитов, силовых распределительных пунктов, щитов и шкафов управления и автоматики. НКУ также могут применяться в качестве распределительных устройств со стороны низкого напряжения комплектных трансформаторных подстанций.

Отличительные особенности НКУ:

Высокая надежность – обеспечивается применением качественных материалов и элементной базы ведущих мировых производителей, использованием современных технических решений и контролем качества на всех стадиях производства;
Многообразие конструктивных решений – благодаря особенностям конструкции корпуса возможно изготовление НКУ любой конфигурации;
Модульность – благодаря модульной конструкции на базе НКУ можно создавать широкий спектр электроустановок;
Функциональность – благодаря применению современной элементной базы и схемотехнических решений НКУ обладает высокой функциональностью в части управления, автоматизации и диспетчеризации;
Безопасность – оборудование размещается в стационарных или выдвижных модулях. Применение выдвижных модулей и коммутационных аппаратов втычного или съемного исполнений позволяет выполнять работы по обслуживанию элементов НКУ без снятия напряжения при гарантированной безопасности проведения работ.
Контроль работы и управление осуществляются без открывания дверей. Все органы управления выведены на лицевую сторону НКУ.

Назначение

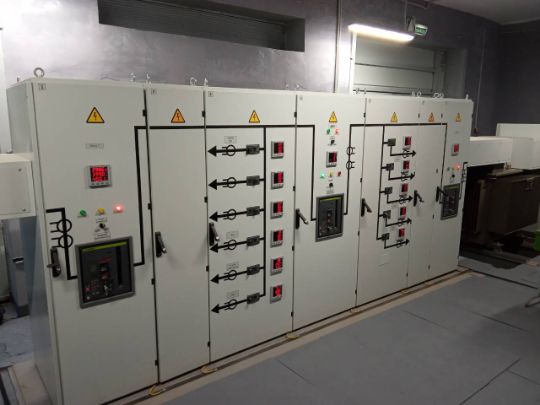

Главный распределительный щит (ГРЩ) предназначен для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания отходящих линий, а также учета потребляемой электроэнергии силовых и коммунальных нагрузок в сетях переменного тока напряжением 380/220В с номинальным током до 6300А.
ГРЩ могут использоваться на подстанциях до 1000кВА.

Область применения
Жилые, общественные, административные или бытовые здания и сооружения, требующие постоянного электроснабжения.

Установка и модификации

ГРЩ устанавливается в электротехнических помещениях. Обслуживается как с фасадной, так и с обратной стороны.

Комплектация
• Вводы электрической энергии в панелях ГРЩ: кабельные или шинные.
• В верхней части каркаса устанавливаются сборные шины, а в нижней — шины «0» и «РЕ».
• Возможно дополнительное размещение измерительных приборов.
• Вся аппаратура первичных и вторичных цепей (в количествах и сочетаниях, предусмотренных сеткой схем) крепится к перфорированному профилю, либо к специально предусмотренным металлическим площадкам. При определенных требованиях устанавливаемое оборудование может быть закрыто пластронами.
• Схемы панелей могут быть изменены по желанию заказчика.

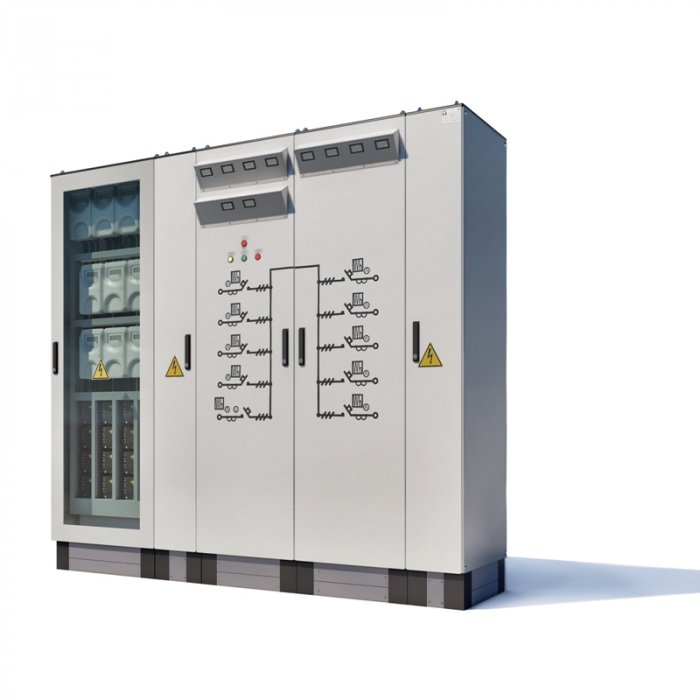

ГРЩ изготавливается в напольном корпусе в виде одномодульного или многомодульного электрического шкафа. Степень защиты оболочки: до IP55. Для сложных промышленных условий существует взрывозащищенное исполнение.

Надёжность корпуса во многом определяет надёжность аппаратуры и срок безаварийной службы ГРЩ, поэтому необходимо тщательно подходить к выбору не только комплектующей аппаратуры, но и корпуса.

ГРЩ могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих.
Общая стоимость зависит от конструктива и комплектации.
Для заказа необходимо заполнить опросный лист, либо отправить однолинейную схему.

Гарантия – 3 года.

Назначение
Вводно-распределительные устройства (ВРУ) предназначены для приема, учета и перераспределения электроэнергии 3-х фазного переменного тока напряжением 380/220В частотой 50Гц с глухозаземленной/ изолированной нейтралью. Защищают линии при перегрузках и КЗ, также используются для нечастых оперативных включений и отключений (до 6 коммутаций в час) электросетей. Схемы панелей при желании заказчика можно изменять.
Номинальный ток от 63А до 1000А.

Область применения
Вводно-распределительные устройства применяются на производствах и в гражданском строительстве на небольших участках потребления.

Принцип действия
Щит ВРУ размещается непосредственно на объекте в специально оборудованном помещении (электрощитовой комнате). В устройстве содержатся функциональные блоки в одной или нескольких соединенных (механически и электрически) панелях или в одном шкафу в зависимости от типа здания.

Виды исполнения

– напольные;

– навесные;

– встраиваемые.

– с разной степенью пыле- и влагозащиты оболочки: IP31, IP54, IP55, IP65.

– по климатическому исполнению – УХЛ4 по ГОСТ 15150 и 15543.1.

По согласованию могут быть иного климатического исполнения. Требования для более жестких условий эксплуатации должны быть регламентированы в ТУ для ВРУ конкретного типа. Возможна комплектация щита ВРУ дополнительными приборами по желанию заказчика.

Доставка готовых изделий в любую точку России. Подключение и монтаж на объекте заказчика с дальнейшими пуско-наладочными работами.
Щиты ВРУ могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих.
Общая стоимость зависит от конструктива и комплектации.
Гарантия – 3 года.

Назначение
Щиты силовые распределительные (ЩСР) предназначены для ввода и распределения электроэнергии трехфазного переменного тока, защиты от перегрузок и токов короткого замыкания в сетях с глухозаземленной нейтралью или изолированной нейтралью.
Номинальное напряжение 380В с номинальным током до 630А и частотой 50 Гц.

Область применения
ЩСР применяются на промышленных объектах и объектах гражданского строительства — щиты распределения после ВРУ на небольших узлах питания (питание этажа, цеха и т. д.).

Комплектация
ЩСР комплектуется панелями типа ЩО 70 и электротехническим оборудованием.

Виды исполнения
ЩСР могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость зависит от конструктива и комплектации.

Для максимальной адаптации готового изделия под условия эксплуатации мы предлагаем услуги по проектированию на основе одного из нижеперечисленных материалов, предоставленных заказчиком: ТЗ, однолинейная схема или принципиальная схема. Доставка готовых изделий в любую точку России. Подключение и монтаж на объекте заказчика с дальнейшими пуско-наладочными работами.
Наша компания предоставляет услуги по сборке щитов силовых распределительных ЩСР любого назначения в соответствии с пожеланиями и схемами заказчика. Цена зависит от конкретной комплектации и производителя комплектующих.

Помимо шкафов ШРС, компания ООО «Энерголит» производит шкафы ШР. В отличие от шкафа силового распределительного ШРС, шкаф ШР имеет 2 кабельных ввода – снизу и сверху корпуса.

Гарантия – 3 года.

Назначение
Щиты вводно-учетные (ЩВУ) предназначены для приема и учета электрической энергии, а также для защиты отходящих линий при перегрузках и токах короткого замыкания.

Область применения
Жилые, общественные, административные, бытовые или другие сооружения, относящиеся к третьей категории надежности электроснабжения: коттеджи, садовые домики, торговые палатки и другие объекты.

Принцип работы
Напряжение сети ~220В или ~380В с глухозазмеленной нейтралью.
Ввод наружных сетей: однофазный или трехфазный, трех-, четырех- или пятипроводный.

Защита групповых сетей осуществляется автоматическими выключателями с тепловыми или комбинированными расцепителями.

Комплектация
• Количество автоматических выключателей от 3 до 9 (определяется заказчиком).
• Для зануления металлических корпусов стационарных и переносных электроприемников первого класса защиты предусмотрена дополнительная нулевая шина, к которой подключаются нулевые защитные проводники групповой сети.
• Для учета электроэнергии применяются счетчики по выбору заказчика (Меркурий, ЦЭ2727, Энергомера или др.). Ток счетчика указывается при заказе.

Виды исполнения
• Степень защиты оболочки: IP31, IP54.
• Масса: 26,2 кг.
• Навесное или встраиваемое исполнение.

Гарантия – 3 года.

Назначение
Щитки квартирные (ЩК) предназначены для осуществления ввода, учета и распределения электроэнергии, защиты линий от перегрузок и токов короткого замыкания, защиты людей от поражения электрическим током.

Область применения
Щитки квартирные предназначены для установки в квартирах жилых домов, коттеджах, дачных и садовых домиках, офисах и других зданиях.

Комплектация
• Для ввода питания на ЩК могут устанавливаться устройства защитного отключения (УЗО), либо автоматические выключатели отечественного или зарубежного производства.
• Для защиты отходящих линий устанавливаются автоматические выключатели отечественного или зарубежного производства (по желанию заказчика).
• Для учета электроэнергии в квартирных щитках могут быть устанавлены счетчики, подходящие по установочным и габаритным размерам.
• Для ЩК могут быть использованы счетчики однотарифные или многотарифные.
• ЩК имеют возможность подключения к пяти- (трех) проводной сети с изолированным рабочим нулевым проводником.

Виды исполнения
• монтируются на стене: открыто, закрыто (для домов с монолитными стенами) или скрыто в нише стены. Предлагаемые ЩК имеют малые габаритные размеры.
• В случае использования металлического корпуса – порошковое покрытие светло-серого цвета.
• В случае использования пластикового корпуса – белый цвет.

Щитки квартирные могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость щитков ЩК зависит от конструктива и комплектации.

Мы предлагаем квартирные электрощитки, как в стандартных металлических корпусах, так и в эстетичных пластиковых боксах с прозрачной крышкой. Такой электрощиток квартирый будет не только надёжной защитой, но и украшением Вашего дома. Для строительных и монтажных организаций: Готовые решения Оптимальное соотношение цены и качества. Выбор аппаратуры, корпуса и производителя оборудования определяет заказчик. Цена щита этажного или квартирного, а также других НКУ (ГРЩ, ГЗШ, ГЩВУ) зависит от конкретной комплектации и производителя комплектующих. Цена зависит от конкретной комплектации и производителя комплектующих.

Гарантия – 3 года.

Назначение
Щиты автоматического ввода резерва (АВР) обеспечивают включение аварийного питания осветительных приборов и силового электрооборудования в случае пропадания напряжения на основном вводе или перекосе фаз и для возврата цепей в исходное состояние при восстановлении в сети нормального напряжения . Количество и тип щитов АВР выбирается в зависимости от требований по аварийному электроснабжению нагрузок различных категорий.
Номинальный ток от 63А до 1000А.

Область применения
Используются в системах электроснабжения на промышленных и гражданских объектах, объектах связи, энергетики и инфраструктуры для обеспечения бесперебойного электроснабжения технологического оборудования.

Принцип действия
В случае потери напряжения от основного источника питания, питание щита АВР пререключается на 2-ой (резервный) питающий ввод автоматически.

Основные комплектующие:
• Металлический корпус.
• Защитное оборудование: автоматические выключатели.
• Коммутационные устройства: устройства, которые могут осуществлять автоматическое коммутирование цепей.
• Контакторы (на токи до 250А).
• Автоматические выключатели с моторным приводом или рубильники с моторным приводом (на большие токи).
• Аппараты управления: реле контроля фаз, промежуточные реле.
• Вспомогательные аксессуары к щитовому оборудованию: светосигнальные лампы, кнопки, сальники, винтовые клеммы.

Виды исполнения
• Навесное или напольное.
• Степень защиты оболочки: IP 31, IP 54, IP 65.

Щиты АВР могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Вы можете заказать щиты АВР на 2 ввода, обратившись к менеджерам.
Общая стоимость зависит от конструктива и комплектации.
Гарантия – 3 года.

Назначение

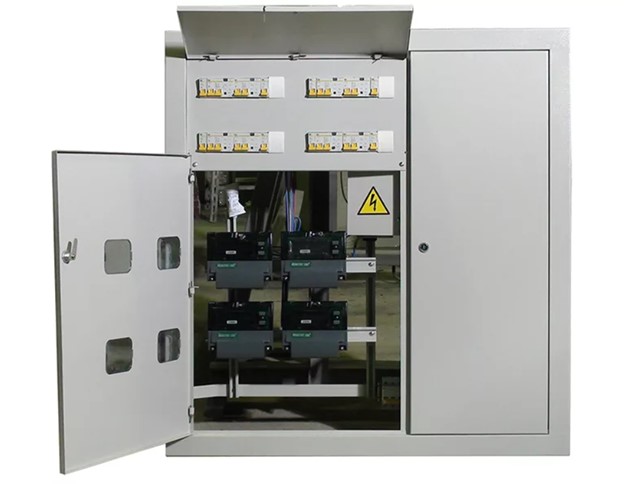

Щиты распределительные этажные (ЩРЭ) распределяют электрическую энергию по квартирным щиткам жилых домов. В ЩРЭ размещаются различные устройства телефонной, TV и радиотрансляционной сети.

Напряжение типа сети 380/220В с глухозаземленной или изолированной нейтралью.

Область применения
Жилые, общественные, административные, бытовые или другие здания и сооружения.

Принцип работы

• Защита питающей линии стояка осуществляется 3-х фазным автоматическим выключателем, который ставится в щите первого этажа.

• Квартирные вводные питающие сети защищены при помощи 1-полюсных или 3-полюсных автоматов с комбинированным расцепителем.

• Последующие ЩЭ подключаются с помощью вводных зажимов без разрезания проводов питающей линии стояка (сечение до 95 мм2).

• ЩЭ производства «ГРЩ» позволяют подключить 5-проводную сеть с изолированным рабочим нулевым проводником.

Виды исполнения
• Встроенное или навесное (на лестничной площадке в нише стены или открыто на стене).
• Комплектуются замком с ключом.

Изготовление ЩРЭ (ЩЭ) по индивидуальным схемам и чертежам заказчика – решения для любого здания и любых габаритных размеров. Для максимальной адаптации готового изделия под условия эксплуатации мы предлагаем услуги по проектированию на основе одного из нижеперечисленных материалов, предоставленных заказчиком: ТЗ, однолинейная схема или принципиальная схема.
Доставка готовых изделий в любую точку России. Подключение и монтаж на объекте заказчика с дальнейшими пуско-наладочными работами.

ЩРЭ (ЩЭ) могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость щитов ЩРЭ (ЩЭ) зависит от конструктива и комплектации.
Гарантия – 3 года.

Назначение

Щиты учета электроэнергии (ЩУЭ) предназначены для приема, учета и перераспределения электроэнергии 1-фазного и 3-х фазного переменного тока. А также защищают линии и потребителей при КЗ и перегрузках, также используются для редких оперативных включений и выключений электрических цепей.

Номинальное напряжение для 1-фазной сети – 220В, 3-х фазной – 380/220 В. Частота 50 Гц. Номинальный ток до 63А.

Область применения

Силовые и осветительные линии в общественных, жилых, административных, бытовых, промышленных зданиях.

Комплектация щитов

На входе ЩУЭ устанавливаются выключатели нагрузки, на выходе – счетчики учета энергии и автоматические выключатели.

ЩУЭ представляет собой ударопрочную сварную конструкцию из стальных листов. Встроенная аппаратура скрыта защитной панелью с замком и отверстием для пломбировки, исключающий несанкционированный доступ. По желанию заказчика возможно комплектация щита ЩУЭ дополнительными приборами: диф. автоматы, УЗО, розетки и др. Также имеется окошко для снятия показаний и наблюдения за приборами. Проводники вводятся через отверстие на дне корпуса. Крепление ЩУЭ возможно как на стену строения, так и на опору линии электропередач на хомуты.

Для максимальной адаптации готового изделия под условия эксплуатации мы предлагаем услуги по проектированию на основе одного из нижеперечисленных материалов, предоставленных заказчиком: ТЗ, однолинейная схема или принципиальная схема. Доставка готовых изделий в любую точку России. Подключение и монтаж на объекте заказчика с дальнейшими пуско-наладочными работами. ЩУЭ могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость зависит от конструктива и комплектации.

Гарантия – 3 года.

Назначение

Щиты освещения (ЩО) – это подтип силового щита, отвечает за управление освещением. Буква «В» говорит о наличии вводного выключателя. Щиты освещения осуществляют приём и распределяют электроэнергию 3-х фазного переменного тока частотой 50 Гц и напряжением 220/380 в сетях с глухозаземлённой или изолированной нейтралью. Защищают отходящие линии при перегрузках и КЗ, а также используются в случае аварии для нечастых (до 6 коммутаций в час) оперативных разъединений электроцепей.

Как правило, рассчитаны на номинальные токи до 125А.

Область применения

Щиты освещения присоединяется к 3-х фазным питающим электрическим сетям и обеспечивают возможность присоединения к 4-х и 5-проводным питающим сетям в жилых домах, общественных и административных зданиях.

Комплектация

Щиты освещения могут различаться по наличию вводного выключателя и по количеству выключателей распределения.

Виды исполнения

– навесные;

– встраиваемые, для установки в нишах стен; для установки на стенах, колоннах и других подобных конструкциях.

– с различной степенью защиты от пыли и влаги IP (30, 54).

Щиты освещения могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость ящиков ЯРП зависит от конструктива и комплектации.

Гарантия – 3 года.

Назначение

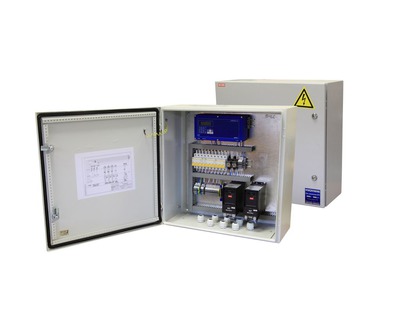

Щиты автоматики (ЩА) и щиты управления (ЩУ) предназначены для питания и управления электроприводами, а также используются для сбора сигналов от периферийного оборудования (дискретных и аналоговых датчиков) и щитов систем локальной автоматизации. Могут быть изготовлены как в металлических, так и в пластиковых корпусах. Комплектация таких щитов происходит в соответствии с проектной документацией.

Виды исполнения

Наша компания производит ЩА и ЩУ на оборудовании ведущих отечественных и мировых производителей электротехнических изделий. В схемах автоматизации могут быть использованы свободно-программируемые контроллеры Siemens, Schneider Electric и ABB. В зависимости от решаемых задач щиты автоматики и щиты управления могут быть построены также на основе релейной логики.

Виды щитов

Щиты управления вентиляцией

Позволяют управлять вентиляционными системами с целью поддержания температуры в помещениях или температуры приточного воздуха. При наличии в составе систем увлажнителя, щиты позволяют поддерживать не только температуру, но и влажность.

2. Щиты управления тепловыми пунктами

Отслеживает работу тепловых агрегатов и обеспечивают надежное управление тепловым оборудованием. Поддерживают оптимальный режим эксплуатации по температурным кривым в зависимости от температуры окружающего воздуха. На основе показаний датчиков команды передаются от щита к циркуляционным насосам и регулирующим клапанам.

3. Щиты управления освещением

Позволяют снизить расходы на потребление электричества за счёт подачи команд автоматического отключения оборудования (освещение, водонагреватели, кулеры, воздушные завесы). Контроль работы всего оборудования ведется на едином диспетчерском пульте с записью архива состояний (время работы/выключения, экономия за заданный промежуток времени).

4. Щиты управления средствами противодымной защиты

Предназначены для контроля и управления элементами систем противодымной защиты зданий и сооружений: вентиляторами дымоудаления и подпора воздуха, воздухозаборными огнезадерживающими клапанами вентиляторов подпора, клапаны дымоудаления.

5. Щиты диспетчеризации

Щиты диспетчеризации предназначены в основном для сбора сигналов от периферийного оборудования (дискретных и аналоговых датчиков) и щитов систем локальной автоматизации.

6. Пульты управления

Используются для управления средствами автоматизации.

Для заказа щитов автоматики и щитов управления необходимо предоставить нам однолинейную схему или ТЗ по проекту.

Назначение

Киоск низкого напряжения обеспечивает прием и распределение электрической энергии, а также защиту от КЗ и перегрузок в сети.
Рассчитан на номинальное напряжение 380В переменного тока с глухозаземленной или изолированной нейтралью.

Установка и модификации

Ввод питающих и отходящих кабелей осуществляется через 6 отверстий в дне.
В модификации возможна установка предохранителей или автоматических выключателей с различными номинальными токами.
Монтируется на открытом воздухе.

Киоск представляет собой металлический щит 2000 х 750 x 350. Степень защиты оболочки: IP54 и защитный верхний козырек.

По желанию заказчика киоск может быть укомплектован согласно опросному листу. Для максимальной адаптации готового изделия под условия эксплуатации мы предлагаем услуги по проектированию на основе одного из нижеперечисленных материалов, предоставленных заказчиком: ТЗ, однолинейная схема или принципиальная схема. Доставка готовых изделий в любую точку России. Подключение и монтаж на объекте заказчика с дальнейшими пуско-наладочными работами.
Киоски могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость КН зависит от конструктива и комплектации.
Все изделия отвечают требованиям ГОСТ Р 51321. 1 -2000 и ТУ3434-01-90792217-2011. Компания ООО «Энерголит» предлагает киоск низкого напряжения КН (КН 209, КН 211) в разных исполнениях, в зависимости от выбранных поставщиков комплектующих. Цена КН зависит от конкретной комплектации и производителя комплектующих. Наши специалисты проконсультируют и помогут подобрать оптимальное сочетание цена-качество.

Гарантия – 3 года.

Назначение
Ящики управления (ЯУ) предназначены для управления асинхронными электродвигателями (запуск/отключение), функционирующими в продолжительном, кратковременном или повторно-кратковременном режимах работы.
Номинальное напряжение силовой цепи – 380В, цепей управления – 220В. Частота 50 Гц. Категория применения АС3.

Область применения
Ящики управления применяются на производствах, в административно-общественных зданиях, коммунально-бытовых и др. объектах.

Виды исполнения
• Степень пыле- и влагозащиты корпуса IP 31
• Климатическое исполнение – УХЛЗ
• ЯУ могут быть изготовлены в трехфидерном исполнении или с аппаратурой контроля нагрузки электродвигателя.
• Аппаратура монтируется на панели и на двери с внутренней стороны.

Модификации

Ящики управления различаются:

по составу встроенных комплектующих,
по количеству управляемых электродвигателей,
по наличию или отсутствию реверса.

Ящики управления могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость зависит от конструктива и комплектации.
Гарантия – 3 года.

Назначение

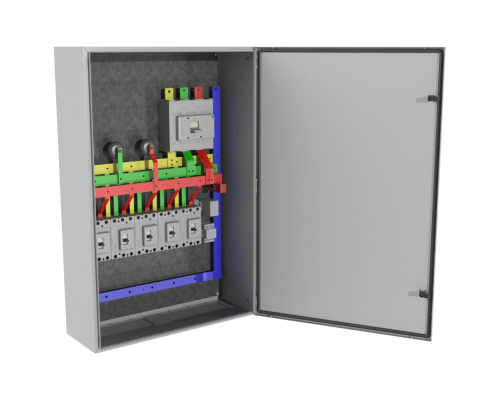

Ящик силовой служит для управления установками, осуществляющим передачу, распределение и преобразование электроэнергии, а также для управления оборудованием, ее потребляющим. Применяются в электроустановках переменного тока до 660В, частоты 50Гц.
Номинальные токи: 100А, 250А, 400А, 630А трёх- и четырёхполюсные, на 1 и 2 направления.

Область применения

Жилые, административные, общественные или бытовые здания с постоянным электроснабжением.

Комплектация
Ящики комплектуются рубильниками серии ВР32.

Виды исполнения
• Навесное исполнение.
• Степень защиты оболочки: IР31, IP54.

Ящики могут быть исполнены в различных ценовых категориях, в зависимости от выбранных поставщиков комплектующих. Общая стоимость ЯРП зависит от конструктива и комплектации.

Компания ООО «Энерголит» предлагает ЯРП на основе комплектующих ведущих отечественных и зарубежных производителей. Также мы производим другие виды НКУ, в том числе ящики силовые ЯРВ и ЯБПВУ, а также ящик ЯВЗ. Наша компания может собрать ящик ЯРВ, ЯРП, ЯБПВУ, ЯВЗ и др. любого назначения в соответствии с пожеланиями и схемами заказчика. Цена зависит от конкретной комплектации и производителя комплектующих.

Гарантия – 3 года.

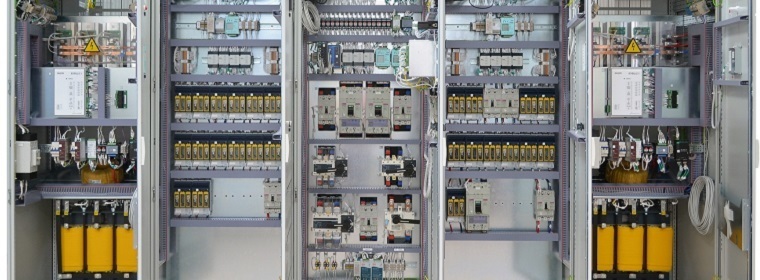

Низковольтные комплектные устройства (НКУ) – АО «ЧЭАЗ»

НКУ изготавливаются в соответствии с требованиями технических условий, ГОСТ Р 51321.1, конструкторской документации предприятия-изготовителя и проектной документации заказчика. НКУ для зданий дополнительно должны соответствовать требованиям ГОСТ Р 51732 и ГОСТ Р 51778.

Подробная информация

Требования безопасности

Требования безопасности – по ГОСТ Р 51321.1, ГОСТ 12.2.007. 0, «Правилам устройства электроустановок» и «Межотраслевым правилам по охране труда (правилам безопасности) при эксплуатации электроустановок».

Таблички и надписи

Отдельностоящие НКУ или щит имеют на паспортной табличке маркировку по ГОСТ 18620-86 с указанием:

товарного знака предприятия-изготовителя;
условного наименования или обозначения изделия;
заводского номера;
даты изготовления;
обозначения технических условий.

На паспортной табличке НКУ указываются следующие дополнительные характеристики:

основные параметры главной цепи;
основные параметры вспомогательной цепи;
степень защиты по ГОСТ 14254.

На щитах паспортные таблички устанавливаются на каждой секции.

На НКУ, сертифицируемые в Системе сертификации ГОСТ Р, маркировка знаком соответствия производится в соответствии с ГОСТ Р 50460.

Описание требований по таре и упаковке

Транспортная маркировка грузовых мест – по ГОСТ 14192, в том числе должно быть нанесено изображение манипуляционных знаков: «Хрупкое Осторожно», «Место строповки», «Вверх», «Беречь от влаги», «Ограничение температуры», «Центр тяжести», «Тропическая упаковка».

Дополнительно на транспортную тару упакованных НКУ наносится обозначение НКУ на двух противоположны сторонах в соответствии с документацией заказчика. Упаковка производится по ГОСТ 23216 в соответствии с условиями хранения и транспортирования, а также допустимыми сроками сохраняемости. Категория упаковки соответствует ГОСТу 15846.

НКУ, поставляемые на экспорт в упаковке изготовителя, должны консервироваться в зависимости от условий хранения, транспортирования и сроков хранения в соответствии с документацией предприятия-изготовителя с учетом требований ГОСТ 23216-78 и ГОСТ 9.014-78.

НКУ пакуются и укладываются в транспортную тару так, чтобы исключалась возможность перемещения их внутри тары при перевозке и исключались повреждения НКУ и его покрытий. При необходимости закрепление НКУ осуществляется деревянными брусками. Между брусками и НКУ прокладываются амортизационные прокладки.

Упаковка технической и сопроводительной документации, ее маркировка производится в соответствии с требованиями ГОСТ 23216-78. Документация, отправляемая совместно с НКУ, должна быть вложена в герметичный пакет из полиэтиленовой пленки. Конструкция пакета – по ГОСТ 12302-83.

Маркировка наносится на пакет с документацией, на вкладыш из картона или бумаги. При транспортировании в контейнерах дополнительно учитываются требования ГОСТ 20259.

Транспортирование и хранение НКУ

НКУ, негабаритные по условиям транспортирования, должны транспортироваться разделенными на транспортные секции: отдельные узлы. По согласованию панели могут поставляться в виде щитов. При этом щиты общей длиной более 4 м поставляются в виде отдельных секций с выполненными электрическими соединениями в пределах каждой секции. Длина каждой секции не превышает 4 м.

НКУ, негабаритные по условиям транспортирования, должны транспортироваться раздельно.

Условия транспортирования НКУ определяются потребителем при заказе в зависимости от способа перевозки в соответствии с требованиями ГОСТ23216. Условия хранения при транспортировании по группам условий хранения 7, а для НКУ, поставляемых на экспорт в страны с тропическим климатом, группа условий 9 по ГОСТ15150.

Электрические аппараты и другие комплектующие изделия, которые не допускают транспортирования при установке их на НКУ, должны демонтироваться и транспортироваться в упаковке, соответствующей требованиям технических условий на конкретные комплектующие изделия. Монтаж на месте установки НКУ демонтированных элементов производится потребителем.

Перевозка НКУ в закрытом транспорте для внутригосударственных и экспортных поставок производится по группе условий хранения по ГОСТ15150 с механическим фактором по ГОСТ23216.

Если комплектующая НКУ аппаратура имеет другие условия транспортирования и хранения, то условия транспортирования и хранения НКУ должны определятся, исходя из этих данных.

Погрузка, крепление и перевозка НКУ в транспортных средствах осуществляется в соответствии с действующими правилами перевозок грузов на соответствующих видах транспорта, причем погрузка, крепление и перевозка НКУ железнодорожным транспортом должны производиться в соответствии в «Техническими условиями погрузки и крепления грузов» и «Правилами перевозок грузов», утвержденных Министерством путей сообщения, автомобильным транспортом – в соответствии с «Правилами перевозок грузов автомобильным транспортом», утвержденных Министерством автомобильного транспорта России.

Группа условий хранения по ГОСТ15150 и срок хранения указываются потребителем при заказе, при этом для условий хранения I – не более 3-х лет, а для условий хранения 2, 3 и 6 – не более 1 – 1,5года. При отсутствии указания в заказе, срок хранения НКУ принимается по группе условий хранения – для тропического климата на срок 1 – 1,5 года.

Нижнее значение температуры окружающего воздуха при транспортировании – минус 40°С, а при хранении – не ниже 5°С.

Сборка и монтаж НКУ

Конструкция НКУ, части которого транспортируются отдельно, обеспечивает механическую сборку и электрический монтаж на месте эксплуатации без доработки элементов конструкции.

Конструкция НКУ должна обеспечивать доступ ко всем частям приборов, аппаратов, зажимов и удобство эксплуатации после доукомплектования НКУ приборами и аппаратами на месте монтажа.

Крепежные элементы, элементы соединений шин главных и вспомогательных цепей поставляются в комплекте. Винтовые соединения элементов конструкции НКУ и крепления аппаратов предохраняются от самоотвинчивания.

Силовые шины НКУ при трехфазном переменном токе маркируются цветами:

желтый – фаза А;
зеленый – фаза В;
красный – фаза С;
зелено-желтый – совмещенная нулевая защитная с нулевой рабочей (PEN).

Чередование расцветок шин – со стороны прохода обслуживания. В открытых щитах за проход обслуживания следует принимать сторону, на которой расположены наборы с зажимами.

Описание требований условий эксплуатации

Эксплуатация и обслуживание НКУ должны производиться в соответствии с «Правилами устройства электроустановок», «Правилами технической эксплуатации электрических станций и сетей Российской Федерации» и по эксплуатационной документации.

НКУ на месте эксплуатации должны быть соединены с заземляющим устройством.

По истечении срока эксплуатации НКУ должны быть подвергнуты демонтажу с последующей утилизацией.

Сведения по демонтажу и утилизации должны быть приведены в руководстве по эксплуатации или паспорте на НКУ.

При соблюдении всех требований технической документации, НКУ не должны оказывать вреда окружающей природной среде, здоровью и генетическому фонду человека при испытании, хранении, транспортировании, эксплуатации и утилизации.

Разработчик

Инженерно-производственный комплекс «ЩИТ»

Производственный комплекс проводит полный цикл работ от проектирования и конструирования до производства, сборки, поставки и монтажа электрощитового оборудования самого высокого качества с последующим сервисным обслуживанием на объектах энергосистем.

Подробнее →

Заказать оборудование

Решение любых вопросов

Специалисты АО «ЧЭАЗ» помогут вам своевременно разрешить любую возникшую сложность, пояснить что-либо, ответить на любой вопрос, оформить заявку.

Сделать запрос

низковольтные комплектные устройства от ООО Трансэнерго

Трансформаторы Здесь и Сейчас

+7 (495) 646-49-95

143002, Московская обл, Одинцовский р-н, Одинцово г, Садовая ул, дом № 3Б, офис 511

пн. -чт. 8:30 – 17:30 пт. 8:30 – 16:15 сб.-вс. Выходной

[email protected]

+7 (495) 646-49-95

Московская область, г. Одинцово, Транспортный проезд 9

пн.-чт. 09:00 – 16:30 пт. 09:00 – 15:00 обед 13:00 – 14:00

[email protected]

+7 (495) 646-49-95

396902, Воронежская обл. г.Семилуки ул. Курская 101, офис 1

пн.-пт. 09:00 – 16:00

[email protected]

Заказать звонок

Главная

Щитовое оборудование

НКУ – низковольтные комплектные устройства

ООО «ТРАНСЭНЕРГО» реализует богатый выбор электротехнического оборудования российского производства. В частности, наша компания реализует дешево качественные устройства НКУ предприятиям и организациям. Данный тип электроустановок предназначается для приема трехфазного тока напряжением 380 В и последующего его распределения конечным потребителям.

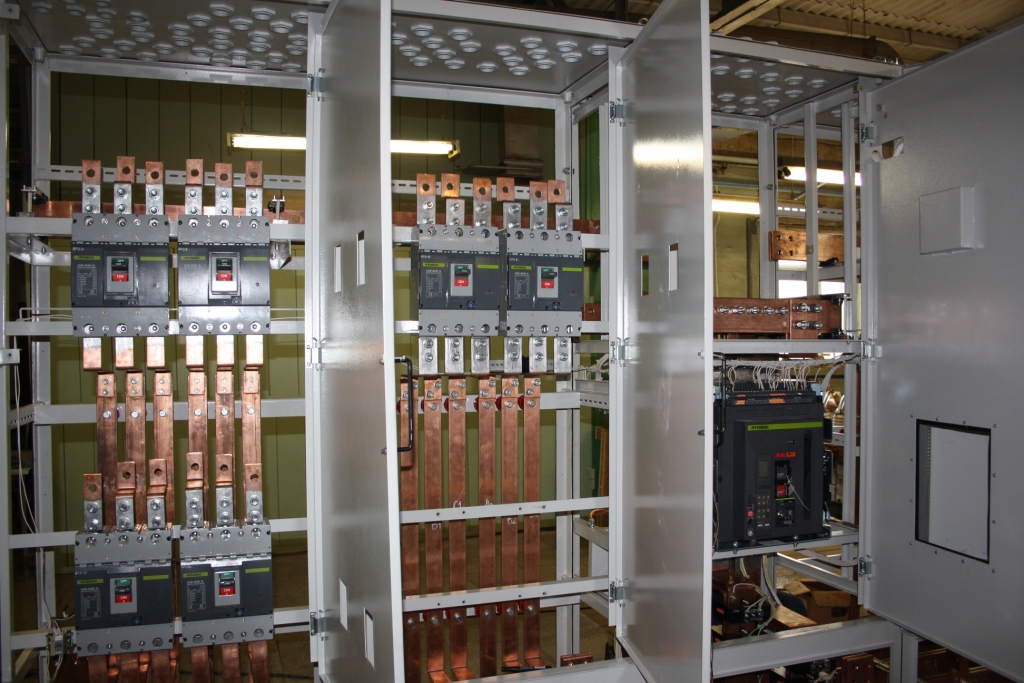

НКУ представляет из себя ящик заводского изготовления. В качестве основного материала для его производства применяется стальной лист и профиль, сборка осуществляется с применением электросварки. Устройства комплектные низковольтные состоят из следующих частей:

корпуса;
монтажных элементов для аппаратов коммутационных;
дверец с запирающим механизмом.

Описываемый щит НКУ разных производителей используется для компактного размещения рубильников, предохранительных устройств и аппаратов защиты. Закрытый и герметичный корпус предохраняет коммутационное и иное оборудование от внешних воздействий.

Выгодно и недорого купить в Москве устройства низковольтные комплектные можно на сайте нашей компании. В соответствующем разделе представлена обширная номенклатура качественного электротехнического оборудования. Уточнить цены на изделия определенных серий можно по телефону или по запросу на электронную почту.

Выбрать и заказать кондиционный шкаф НКУ можно непосредственно из каталога. При необходимости будет обеспечена доставка приобретенного оборудования клиенту. Перевозки осуществляются надежными транспортными компаниями к месту назначения. Получить подробные сведения об условиях сотрудничества, можно заказав обратный звонок на сайте.

Нужна консультация?

Подробно расскажем о наших услугах, видах работ и типовых проектах, рассчитаем стоимость и подготовим индивидуальное предложение!

Задать вопрос

+7 (495) 646-49-95

Заказать звонок

143002, Московская обл, Одинцовский р-н, Одинцово г, Садовая ул, дом № 3Б, офис 511

О компании

Наши клиенты

Наши партнёры

Сертификаты

Отзывы

Сотрудники

Вакансии

Политика конфиденциальности

Результаты отчетов СОУТ

Услуги

Текущий ремонт трансформаторов

Текущий ремонт подстанций

Аренда трансформаторных подстанций

Доставка трансформаторов транспортной компанией

Помощь

Вопрос – ответ

Производитель

Низковольтные изделия | ABB

Вы можете просмотреть эту страницу по адресу:

КС
DE
DE
ЭЛЬ
ЕН
ЕС
ФИ
Франция
ХУ
ЭТО
JA
Нидерланды
НЕТ
PL
ПТ
ПТ
RU
СВ
ТР
Ж
ЭТО
Франция
Нидерланды
Франция
DE

АББ предлагает полный спектр низковольтных решений для подключения, защиты, управления и измерения широкого спектра электрических установок, корпусов, распределительных щитов, электронных и электромеханических устройств. Бизнес повышает надежность и эффективность деятельности своих клиентов во всех основных отраслях, включая жилой сектор

Основные моменты

25.07.2022

Приложения, упрощайте задачи с помощью целенаправленного решения

Наши приложения ориентированы на ваши потребности, предлагая пакеты проверенных решений, разработанных для вашей отрасли и адаптированных для вас. Это более разумный и простой способ решения задач.

31.05.2022

Приложения для продуктов питания и напитков. Упростите задачи с помощью целенаправленного решения.

Цифровая кампания

Узнайте, как легко обеспечить интеллектуальное распределение, качество электроэнергии и бесперебойную подачу электроэнергии на ваших предприятиях

22. 04.2022

ABB на выставке Intersolar Europe – Стенд 453, зал B5

Выставка

Посетите стенд ABB № 453, зал B5 на выставке Intersolar Europe, 11–13 мая 2022 г., Мюнхен, Германия. Ваш глобальный партнер в переходе к энергетике

23.02.2022

Как повысить энергоэффективность дата-центра?

Цифровая кампания

Нажмите здесь, чтобы загрузить информационный документ

23.02.2022

Как спроектировать центр обработки данных с ИТ-нагрузкой IEC мощностью 0,5 МВт?

Цифровая кампания

Нажмите здесь, чтобы загрузить информационный документ

26.11.2021

Решения для пуска и защиты двигателей для чиллерных систем HVAC

Сохраняйте прохладу в окружающей среде!

Щелкните здесь, чтобы загрузить документ

Мы «Интернат для цифровизации».

Зарегистрируйтесь здесь

Соскучились по интеллектуальному распределению электроэнергии для умных зданий с 20 по 24 сентября 2021 года?
Зарегистрируйтесь здесь и смотрите записи!

20.05.2021

Ознакомьтесь с указаниями по применению

Указания по применению

Как улучшить энергетический профиль небольших офисных зданий — в соответствии со стандартом ISO 50001. Приготовьтесь к следующему проекту с помощью интеллектуального решения для распределения электроэнергии от АББ!

15.03.2021

Знаете ли вы Ekip Signalling 3T?

Знаете ли вы?

Знаете ли вы, что автоматический выключатель АББ может круглосуточно контролировать условия окружающей среды для лучшей защиты электрической системы?

Больше, чем подключение

Запуск продукта

Цифровизация меняет мир распределения энергии, делая его более безопасным, умным и устойчивым.

Решения АББ для субраспределения защищают, контролируют, измеряют и, в конечном счете, делают вашу установку интеллектуальной и полностью связанной.

Решения

Электромонтаж

Электрораспределение

Автоматика, управление и защита

Строительные технологии

Промышленность, решения и поддержка

Отрасли

Решения

Ваш бизнес

Инструменты и поддержка

Сосредоточиться на

Приложения

Наши приложения сосредоточены на ваших потребностях, предлагая пакеты проверенных решений, разработанных для вашей отрасли и адаптированных для вас. Это более разумный и простой способ решения задач.

ABB-бесплатно@дома

Сделать домашнюю автоматизацию проще, чем когда-либо

Селективность

Узнайте о низковольтной селективности для промышленного, бытового и коммерческого использования

Инструмент выбора выключателя низкого напряжения

Быстро и легко найдите подходящий выключатель для вашей установки

Центр опыта

Вдохновляющий новый завод АББ в Бергамо, Северная Италия, который поддерживает стратегию цифровой трансформации АББ

Помимо подключенного

Безопасные, интеллектуальные и устойчивые решения для субдистрибуции

Цифровое преобразование вашего мира

Наш мир стремительно развивается, и цифровизация формирует его. Позвольте ABB возглавить вашу цифровую трансформацию и помочь вам на пути к большей безопасности и автономии.

Центр партнеров ABB Connect

ABB Connect Partner Hub — это динамичное интернет-сообщество. Он предложит портал, связанный с несколькими услугами для наших клиентов

Решения для переключения передач

Надежные, гибкие и компактные решения

Ключевые директивы по низкому напряжению

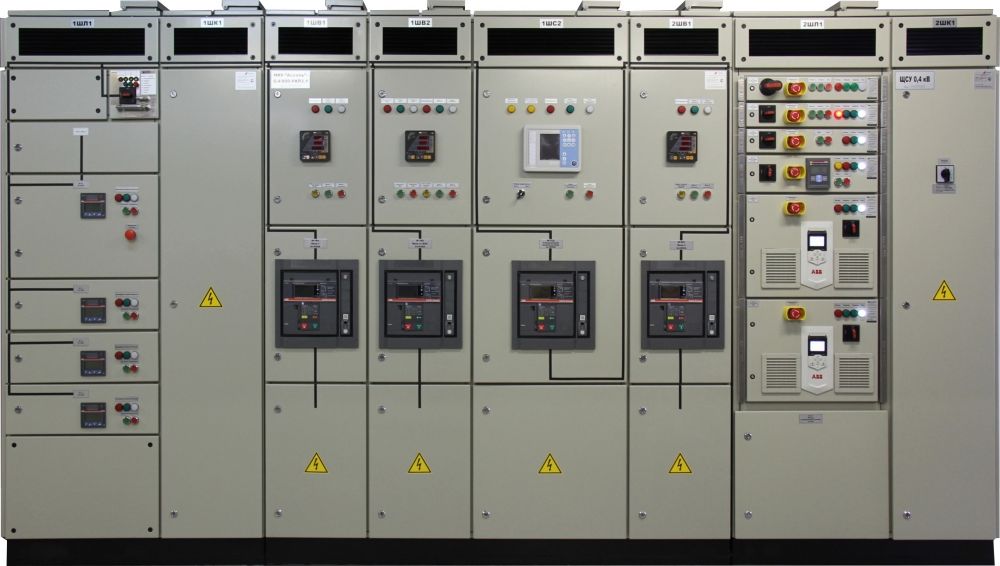

Распределительные устройства низкого напряжения | ABB

О решениях MNS и электрификации

Подразделение АББ по решениям для электрификации является лидером на рынке решений для распределения электроэнергии и управления двигателями, объединяя питание и автоматизацию с помощью платформы распределительных устройств MNS ^® для клиентов обрабатывающей промышленности, энергетики и инфраструктуры. Являясь крупнейшим в мире OEM-производителем распределительных устройств низкого напряжения с непревзойденным опытом и поддержкой в более чем 30 странах, ABB Electrification Solutions действительно является вашим местным партнером.

В основе бизнеса решений АББ для электрификации лежит платформа решений MNS, которая развивалась более 40 лет. С момента своего создания в 1970-х годах дизайн MNS был основан на фундаментальных принципах безопасности, надежности и масштабируемости. В этом отношении ничего не изменилось, и мы продолжаем гордиться тем, что поставляем безопасные, надежные и гибкие решения для низковольтного распределения электроэнергии и управления двигателями, доступные на рынке. Кроме того, мы также предлагаем расширенный низковольтный ReliaGear ^® в США и Канаде. ReliaGear предлагает лучшие в мире технологии автоматических выключателей ABB и имеет сертификат Американского национального института стандартов (ANSI).

От установки и ввода в эксплуатацию до технического обслуживания и поддержки на протяжении всего жизненного цикла, обслуживание низковольтных систем АББ доступно для поддержания установок электрических систем наших клиентов на самом высоком уровне доступности и безопасности.

Благодаря миллионам вертикальных секций, установленных в настоящее время по всему миру, и десяткам миллионов эксплуатируемых функциональных блоков, глобальная группа по решениям электрификации АББ в сочетании с линейкой решений MNS имеет хорошие возможности для удовлетворения требований вашего проекта.

Основные моменты

09.07.2017

Спасательный круг современного мира

Сообщение в блоге

В Швейцарии надежное электроснабжение считается само собой разумеющимся. В то же время это ахиллесова пята нашего высокоиндустриального мира.

18.07.2017

АББ поставляет передовое технологическое решение для критического питания для проекта центра обработки данных Шанхайской фондовой биржи

Пресс-релиз

АББ поставит более 1500 единиц низковольтного распределительного устройства MNS® для проекта Шанхайской фондовой биржи (SSE) Технологического центра Цзиньцяо.

18.07.2017

АББ обеспечивает электроэнергией Шанхайскую фондовую биржу

Сообщение в блоге

Компания АББ недавно выиграла контракт на поставку решений для электрификации центра обработки данных Шанхайской фондовой биржи, Технологического центра Цзиньцяо, который обеспечит надежное электроснабжение для этой критически важной операции.

28.06.2017

Компания ABB обеспечивает экономию эксплуатационных расходов с помощью MNS Digital и системы мониторинга состояния ABB Ability

Пресс-релиз

АББ подтверждает свою приверженность интеллектуальным низковольтным распределительным устройствам следующего поколения, представляя MNS Digital на выставке ABB Customer World

27.04.2017

MNS-Up: критически важная система энергоснабжения

пресс-релиз

На выставке Hannover Messe в этом году компания АББ продемонстрировала модульное и надежное решение для энергоснабжения и распределения.

14.12.2016

АББ оборудует электрическое оборудование новой штаб-квартиры Swissgrid

пресс-релиз

Swissgrid контролирует всю швейцарскую сеть передачи сверхвысокого напряжения, которая когда-то эксплуатировалась в восьми зонах управления.

09.12.2016

MNS-Up

Видео

Повышение производительности центра обработки данных в Университетской больнице Базеля с помощью MNS-Up

Безопасность

Основная философия безопасности, реализованная в дизайне MNS

Сервис

Наши местные бизнес-подразделения предлагают широкий спектр услуг, предоставляя существенная экономия средств и эксплуатационных расходов при минимизации простоев

Наше предложение

Распределительное устройство низкого напряжения IEC и MCC

Распределительное устройство низкого напряжения ANSI/UL и MCC

Решения

Сервис

Прикладные решения для промышленности

Отправьте запрос и мы свяжемся с вами
Свяжитесь с нами
abb.com/_api/Abb/Partners/Categories/9AAC910006;9AAC176189?mode=full”>
Быстро найти торгового партнера АББ
Найдите торгового партнера

A-Z Низковольтное оборудование, навигация

Показано предложение для: AlgeriaAngolaArgentinaArmeniaAustraliaAustriaAzerbaijanBahrainBangladeshBelgiumBoliviaBosnia-HerzegovinaBrazilBulgariaCanadaChileChinaColombiaCroatiaCzech RepublicDenmarkEcuadorEgyptEstoniaEthiopiaFinlandFranceGeorgiaGermanyGreeceGuatemalaHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJapanJordanKazakhstanKenyaKuwaitKyrgyzstanLatviaLebanonLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMalaysiaMauritiusMexicoMontenegroMoroccoNetherlandsNew ZealandNigeriaNorwayOmanPakistanPalestinePanamaPeruPhilippinesPolandPortugalQatarRomaniaRussiaSaudi ArabiaSerbiaSingaporeSlovakiaSloveniaSouth AfricaSouth KoreaSpainSri LankaSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTunisiaTurkiyeTurkmenistanUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States of AmericaUruguayUzbekistanVenezuelaVietnamOther countries

Автовокзал

автобусный маршрут

Кабельная арматура и аппаратура

Кабельные распределительные шкафы

Шкафы кабельные распределительные для коммунальных служб и владельцев сетей

Автоматические выключатели

Воздушные выключатели и автоматические выключатели в литом корпусе

Заземление и молниезащита

Электронные реле и средства управления

Повысьте надежность вашего технологического оборудования с помощью устройств управления, которые обеспечивают интеллектуальные сигналы и регулировки для обеспечения максимальной доступности.

Закрытые выключатели

Выключатели-разъединители, выключатели-предохранители, предохранительные и сверхмощные выключатели

Промышленные вилки и розетки

Освещение и аварийное освещение

Корпуса

Корпуса главного и вспомогательного распределения электроэнергии, распределительных устройств и щитов автоматики

Решения для автоматизации зданий и дома

Решения для зданий и домашней автоматизации

Предохранитель

Предохранители для подстанций, кабельных распределительных шкафов и распределительных щитов

Устройства Fieldbus

Модульные устройства на DIN-рейке

Устоявшийся портфолио System pro M

Защита и управление двигателем

Контроллеры двигателя

Интеллектуальное управление двигателями

Источники питания

Первичные импульсные источники питания и аксессуары с новейшими технологиями, креплением на DIN-рейку, регулируемым выходным напряжением и международными сертификационными требованиями.

Средства безопасности

АББ предлагает широкий спектр инновационных продуктов и решений для систем безопасности машин.

Переключатели

Выключатели-разъединители, выключатели-предохранители, реверсивные и кулачковые выключатели

Товары для дома

Выключатели света бывают разных дизайнов и стилей. Розетки, диммеры, розетки для передачи данных, зарядные устройства USB,…

Eventos

Контакторы и контакторные реле

Устройства плавного пуска

Решения для интеллектуального и надежного управления полноскоростными приложениями, которые повысят как производительность, так и эффективность установки.
