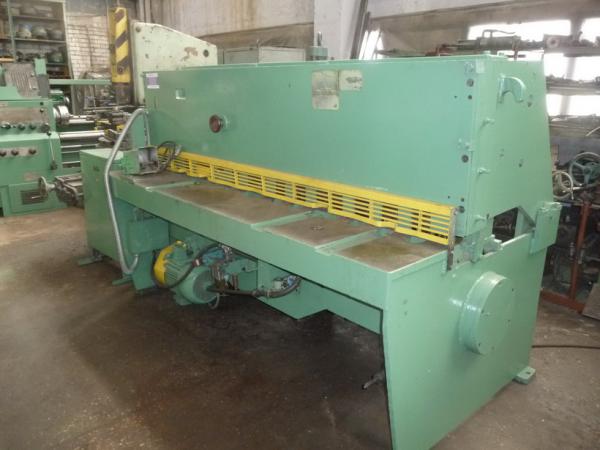

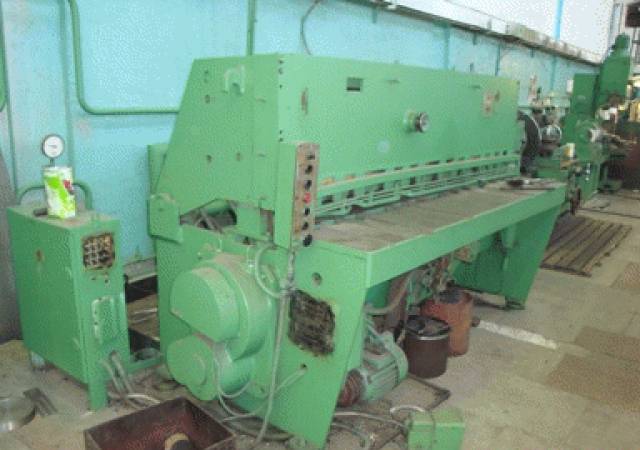

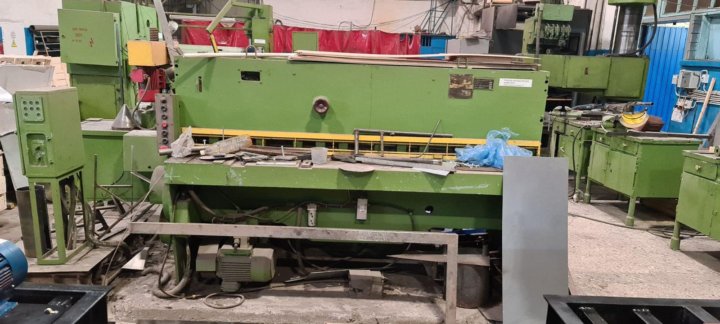

НК3416 Ножницы гильотинные, кривошипные НК-3416

Ножницы гильотинные пневмомеханические НК3416 с наклонным ножом и автоматической регулировкой зазора между ножами предназначены для резки листового металла с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа и усилия прижима, пропорционального усилию реза.

комплект поставки ножниц гильотинных НК3416

1. Станина НК3416-11-001
2. Привод НК3416-21-001
3. Редуктор НК3416-22-001
4. Установка муфты-тормоза НК3416-23-001
5. Механизм реза НК3416-31-001
6. Упор задний НК3416-34А-001
7. Упор боковой НК3416-35-001
8. Пневмооборудование НК3416-41-001
9. Головка воздухоподводящая НК3416-42-001
10. Решетка НК3416-71-001
11. Указатель положения ножевой балки НК3416-74-001
12. Устройство для удержания ножевой балки НК3416-75-001
13. Освещение линии реза НК3416-76-001
14. Педаль электрическая НК3416-91А-001
15. Пульт управления НК3416-93А-001
16. Шкаф Размещение электроаппаратов НК3416-95А-001
17. Счетчик оборотов СКО-1
18. Маховик ручного проворота заднего упора

Устройство и принцип работы ножниц гильотинных НК3416

Общий вид панели управления с перечнем органов управления ножниц гильотинных НК3416

• Пуск главного привода
• Задний упор «Вперед»
• Задний упор «Назад»
• Пуск ходов
• Стоп непрерывных ходов
• Выключение освещение линии реза
• Общий стоп

Схема кинематическая ножниц гильотинных НК3416

Главный привод ножниц НК3416 состоит из электродвигателя 1 (М1), на валу которого сидит шкив 2, связанный клиноременной передачей с маховиком 3. муфта-тормоз 4 передает вращение маховика на редуктор. Маховик установлен на валу 1. На другом конце вала 1 посажена шестерня 5. Шестерня 5 передает вращение зубчатому колесу 6. Колесо 6 закреплено на одном валу с шестерней 7. Шестерня 7 передает вращение зубчатому колесу 8, которое связано с эксцентриковым валом II. На эксцентриковом валу смонтированы шатуны 9, через рычаги 10, 11 взаимодействующие с прижимной балкой 12 и ножевой балкой 13. Ножевая балка смонтирована в направляющих прижимной балки. Рычаги 10, 11 совместно с прижимной балкой 12 и ножевой балкой 13 образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленную в станине на эксцентриковых осях 14.

При включении электродвигателя М1 и муфты-тормоза 4 механизм реза движется по траектории А как единое целое, поворачиваясь вокруг осей 14 до соприкосновения прижимной балкой ножниц НК3416 с разрезаемым листом (или столом при отсутствии листа).

После остановки прижимной балки ножевая балка с точки В начинает прямолинейное движение по направляющим прижимной балки. При этом в зависимости от толщины листа между ножами автоматически устанавливается необходимый зазор. Так при резке листа толщиной «t» зазор между ножами будет Δ. При резке листа большей толщины t1>t прижимная балка остановится от поверхности стола выше и, соответственно, ножевая балка начнет прямолинейное движение с точки С. Зазор между ножами будет равен Δ1, причем Δ1> Δ. На каждый миллиметр толщины листа увеличение зазора составляет 0,04…0,05 мм. При отсутствии листа зазор между ножами устанавливается с помощью осей 14 равными 0,02…0,03 мм.

Станина ножниц гильотинных НК3416

Все сборочные единицы и агрегаты ножниц смонтированы на станине, представляющей из себя сварную раму, состоящую из боковых стоек, стола траверсы. В расточках станины устанавливается на подшипниках качения эксцентриковый вал. На валу установлены шатуны. На столе станины установлены неподвижные ножи.

Привод ножниц НК3416

Привод смонтирован на траверсе станины и состоит из подмоторной плиты, на которую крепится электродвигатель. На валу электродвигателя посажен шкив. Подмоторная плита шарнирно закреплена на плите. Натяжение ремней производится винтом и гайками.

Редуктор ножниц НК3416

Редуктор выполнен оригинальным, двухступенчатым и предназначен для уменьшения частоты вращения электродвигателя и передачи вращения эксцентриковому валу. Редуктор ножниц НК3416 крепится к станине и состоит из корпуса. На валу установлена шестерня. На фланце установлен кулачок, на кронштейнах установлен ВПК – конечный выключатель для управления работой трехходовым клапаном и контролем верхней мертвой точкой ножевой балки.

Установка муфты-тормоза ножниц гильотинных НК3416

Муфта-тормоз установлена на валу редуктора. Ведущие диски муфты соединены пальцами с маховиком. Тормозной диск соединен пальцами с кронштейном, закрепленным на траверсе станины.

Механизм реза ножниц гильотинных НК3416

Механизм реза НК3416 совершает качательное движение и производит рез. Механизм реза смонтирован в проушинах станины на эксцентриковых осях. Эксцентриковые оси позволяют производить регулировку зазора между ножами. Механизм реза состоит из прижимной балки, ножевой балки, стоек. Ножевая балка перемещается в направляющих прижимной балки. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины. Для возврата прижимной балки в верхнее положение служат винтовые упоры. Внизу на ножевой балке крепятся ножи.

Упор задний ножниц гильотинных НК3416

Устанавливается с тыльной стороны ножевой балки в кронштейнах.

1. Ручной задний упор ножниц НК3416:
   Упор состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной свыше 500 мм до 700 мм упорная планка переставляется. При резке полосы шириной более 700 мм задний упор снимается.
2. Механизированный задний упор ножниц НК3416:
   Задний упор установлен под плоскостью ребра жесткости ножевой балки. Он состоит из двух кронштейнов, прикрепленных четырьмя болтами к ребру балки. В кронштейнах на подшипниках качения установлены ходовые винты, по ним перемещаются ползушки, в которых расположены гайки, свинченные с винтами. За счет перемещения одной из гаек в осевом направлении регулируются зазоры в винтовой паре. Ходовые винты кинематически соединены между собой посредством промежуточного вала и конических шестерен, что обеспечивает их синхронное вращение. Так же кинематическая цепь включает в себя эл/двигатель (М2). Клиноременной передачей связанный с быстроходным валом червячного редуктора, на тихоходном валу редуктора смонтирована звездочка, которая цепью связана с промежуточным валом и клиноременной передачей с указателем индикации разрезаемой полосы 18. Для точной установки балки заднего упора предусмотрен ручной проворот вала эл.двигателя М2 маховиком 19 (рис.1) через карданную передачу

Упор боковой ножниц НК3416

Упор боковой предназначен для упора и параллельного направления листового материала при подаче его в зону резки.

Головка воздухоподводящая ножниц НК3416

Воздухоподводящая головка ножниц НК3416 состоит из стакана, прикрепленного к муфте-тормозу и вращающимся вместе с муфтой. В стакан установлен на подшипниках качения штуцер. На конце штуцера имеется резьба для крепления шланга подвода воздуха.

Указатель положения ножевой балки ножниц НК3416

Указатель положения ножевой балки представляет собой стрелку (указатель), закрепленную на ножевой балке и указывающую положение ножевой балки относительно прижимной балки. На прижимной балке имеется паз, по которому перемещается указатель и шкала.

Освещение линии реза ножниц НК3416

Освещение предназначено для получения теневой линии по длине реза при резке по разметке. Перемещением патрона в осевом направлении достигается четкое изображение теневой линии.

Пневмосмазочная система ножниц НК3416

Воздух из заводской пневмосети поступает в пневмоблок А1, где происходит подготовка воздуха и подача в пневмосеть станка под определенным давлением. Давление настройки 0,45 МПа. От пневмоблока воздух поступает в пневмораспределитель А2. От пневмораспределителя А2 воздух подается на муфту-тормоз. С пневмоблока воздух подается на два уравновешивателя

Указание по монтажу и эксплуатации системы смазки ножниц НК3416

Перед пуском ножниц необходимо проверить наличие смазки во всех точках смазки. В редуктор залить масло И-20А ГОСТ 20779-88. Смену масла в редукторе произвести через 100…120 часов. Дальнейшую замену масла производить через 1000 часов. Смазку станка производить согласно схеме смазки и перечня точек смазки.

характеристики нк3416, нк3416 техническая характеристика цена нк 3416 гильотина НК3416. нк 3416 паспорт, Ножницы НК-3416 Паспорт н 3416 техническая характеристика НК3416. какая модель пневмомуфты ставится на гильотину нк 3416, гильотина нк 3416 НОЖНИЦЫ НК3416 цена гильотина модель 3416 год 1991. паспорт ножницы гильотинные механические нк 3416, Руководство по эксплуатации ножниц кривошипных НК 3416 ножницы нк3416 б/у гильотина пневматическая нк3418 б/у цена. паспорт гильотина НК3416, Кривошипные листовые ножницы с наклонным ножом НК3416 ножницы НК 3416 цена куплю ножницы нк3416 б/у. купить гильотины по металлу нк3416 нк3418, нк 3416 цена паспорт на Гильотина НК3416 ножницы кривошипные листовые с наклонным ножом нк 3416 прайс. ножницы гилотинные нк3416м цена, нк3416 б/у продать ножницы кривошипные НК3416 б/у цены Ножницы листовые кривошипные НК-3416 б/у цена. Ножницы кривошипные листовые с наклонным ножом НК 3416, нк3416 технические характеристики ножи на нк 3416 ножницы гильотинные нк3416 паспорт. б/у нк3416, Как изготовить дополнительный упор на ножницы кривошипные листовые НК3416 Ножницы кривошипные листовые с наклонным ножом НК3416 гильотинные ножницы по металлу нк 3418 б/у цена. гильотина нк3416 инструкция по эксплуатации, гильотина модель НК3416 – цена на б/у гильотина нк 3418 ножницы кривошипные НК 3416 купить. ЦЕНА+Ножницы кривошипные НК3418, Н К – 3416 ножницы нк3416 1990 года цена ножницы кривошипные листовые НК3416. паспорт на ГИЛЬОТИННЫе ножницы НК3416, нк 3416 б у куплю нк 3416 украина запчасти Гильотина НК3416 б у цена. пневмомуфта для 3416, ножницы НК3416 Ножницы кривошипные листовые с нак. ножом НК 3416 цена гильотина нк3416 руководство по эксплуатации. ножницы НК 3416, сема редуктора на ножницы по металлу нк 3416 1991 г НК3416 кривошипные ножницы ножницы НК-3416 стоимость. содержание черного лома и отходов в кривошипных ножницах НК-3416, гильотина нк3418 инструкция гильотина по металлу нк 3416 б/у Ножницы кривошипные листовые с нак.ножом НК 3416. скупка Гильотина пневмомеханическая НК3416 б/у Украина, техн_ножницы гильотинные_кривошипные листовые_с наклонным ножом гильотина_модель нк 3416 цена за новые нк 3416 бу Гильотина НК3416. нк3416 цена, нк3416 продаю Ножницы гильотинные НК-3416 цена Ножницы кривошипные с наклонным ножом НК 3416 характеристики. нк3416 паспорт, НК 3416 Техномаш станок НК 3416 характеристика Гильотина НК3416 паспорт. ножницы нк3416г, нк3416 характеристика НК3416 продаю гильотина нк3416 характеристики. Куплю гильотину нк3416 цена, паспорт НК3416 ножницы кривошипные 90г. цена ножницы кривошипные листовые с наклонным ножом нк 34116 цена. ножницы hК3416 продам, гильотина нк3418 технические характеристики нк 3416 Ножницы кривошипные НК 3416 цена.

НК3416

1. Главная
2. Ножницы гильотинные
3. Ножницы гильотинные НК3416

• Описание

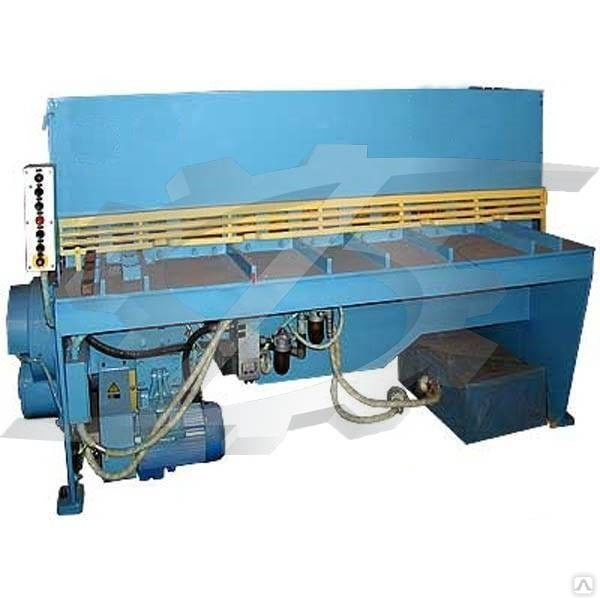

Кривошипные листовые ножницы НК3416 с наклонным ножом рассчитаны на резку листового металла с пределом прочности 500МПа и максимальными размерами поперечного сечения 4,0х2000мм. Также возможна обработка неметаллических материалов, которые не деформируют ножи. Гильотины серии НК широко используются в заготовительных цехах предприятий авиастроения, машиностроения, судостроения, автокраностроения и других. Они обладают большей производительностью, чем гильотины серии НД, так как исключена необходимость переналадки механизма реза на разную толщину металлического листа.

Ножницы НК3416 имеют автоматическую установку зазора и механизированный задний упор, который позволяет задавать размер заготовок с рабочего места оператора. На лицевой стороне ножниц имеется цифровой счетчик. Специальная система смазки дает возможность эксплуатировать станок при низких температурах и обеспечивает чистоту рабочей зоны.

Кривошипные листовые ножницы НК3416 – это ножницы нового поколения, имеющие принципиально новую конструкцию и кинематическую схему.

Технические характеристики гильотинных ножниц НК3416:

Толщина металла с временным сопротивлением 500 МПа (50 кгс/мм²)	4 мм
Ширина металла	2000 мм
Частота ходов ножа, мин —1: холостых	68
Частота ходов ножа, мин —1: при резке наибольших размеров разрезаемого металла	25
Угол наклона подвижного ножа	1°30′
Наибольшая длина отрезаемой полосы при работе с задним упором, мм	700 мм
Габаритные размеры ножниц в плане, мм: слева—направо, спереди—назад (без бокового упора), высота ножниц	2610х1600х1510 мм
Высота над уровнем пола от верхней кромки неподвижного ножа	800 мм
Масса ножниц	2870 кг
Расход сжатого воздуха за одно включение	0,25 л
Род тока питающей сети	Переменный трёхфазный
Частота тока	50 Гц
Напряжение	380 В
Количество электродвигателей	2
Род тока электропривода ножниц	Переменный трёхфазный
Напряжение силовой цепи	24 В
Напряжение цепи управления	24 В
Напряжение цепи освещения линии реза	24 В
Количество точек освещения	3
Режим работы электропривода ножниц	Одиночные и непрерывные ходы, толчковый, ручной проворот
Тип электродвигателя главного привода	4AМC112SУ3
Мощность электродвигателя главного привода	5,6 кВт
Электродвигатель: частота вращения в мин	1395 кг
