НКФ-110 трансформатор напряжения – цена, характеристики

Трансформатор напряжения НКФ-110

  • Главная
  • Трансформаторы
  • Трансформатор напряжения НКФ-110

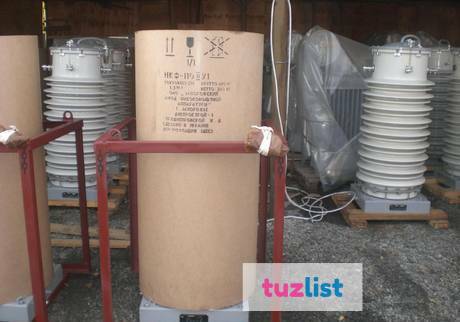

Трансформатор напряжения НКФ-110

в наличии

Трансформатор напряжения НКФ-110 57 У1 изготовленный в период с 1979 по 1984 гг. Является масштабными преобразователями параметров переменного тока и предназначены для питания электрических измерительных приборов, защитных устройств в электрических системах переменного тока частотой 50 Гц с номинальными напряжениями от 110 кв.

  • Описание
  • Характеристики
  • Документация
  • Видеообзор

Структура условного обозначения:

НКФ-Х-ХХ1: пример НКФ-110 57 У1

Н – трансформатор напряжения;

К – каскадный;

Ф – фарфоровая покрышка;

Х – класс напряжения первичной обмотки, кВ;

Х – год разработки;

Х 1 – климатическое исполнение (У, ХЛ, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543. 1-89.

Условия эксплуатации НКФ-110 57 У1:

Высота над уровнем моря, м, не более 1000

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию

Требования пожарной безопасности ГОСТ 12.1.004-91

Требования техники безопасности ГОСТ 12.2.007.2-75

Нормативно – технический документ ТУ 16-94 ИАЯК.671243.008 ТУ БТЛИ.671243.004 ТУ

Описание НКФ-110 57 У1

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

Общий вид средства измерений и схема пломбировки от несанкционированного доступа изображены на рисунке.

 Наименование параметра

Величина

 Значение номинального напряжения первичной обмотки, В

110000/√3

Значение наибольшего рабочего напряжения, В

123000/√3

Значение номинального напряжения основной вторичной обмотки, В

100/√3

Значение номинального напряжения дополнительной вторичной обмотки, В

100

Значение номинальной мощности основной вторичной обмотки, ВА, при работе в классах точности

0,5

1

3

400
600

1200

Значение номинальной мощности дополнительной вторичной обмотки, ВА, при работе в классе точности 3Р

1200

Значение предельной мощности трансформатора вне класса точности, ВА

2500

Значение частоты переменного тока, Гц

50 или 60

Минимальное нормированное значение удельной длины пути утечки, мм/кВ

22,5

Значение испытательного напряжения грозового импульса внутренней изоляции, кВ

– полный импульс

– срезанный импульс

480

550

Значение испытательного напряжения грозового импульса внешней изоляции, кВ

– полный импульс

– срезанный импульс

460

570

Значение одноминутного испытательного напряжения внутренней изоляции, кВ

230

Значение одноминутного испытательного напряжения внешней изоляции при плавном подъеме, кВ

– в сухом состоянии

– под дождем

280

215

 Масса, кг

полная

масла

560

155

Сопутствующая продукция

Научные статьи на тематику высоковольтное оборудование

29 нбр

Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним

роки проведения внеочередных и плановых ремонтов выключателей и приводов к ним зависят от коммутационной и механической износостойкости контактов . ..

02 нбр

Ремонт маломасляных и электромагнитных выключателей

Длительная эксплуатация маломасляных и электромагнитных выключателей требует их межремонтного обслуживания и ремонта …

19 окт

Проведение периодических измерений и проверок масляных выключателей

Масляные выключатели, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки …

Трансформаторы НКФ – расшифровка, характеристики, справочник, схема, габариты, чертеж

Трансформатор НКФ — трансформатор напряжения однофазный, индуктивный, масляный, наружной установки в фарфоровой покрышке. Трансформатор выполнен по каскадной схеме и есть одноблочный. Каждый блок имеет свою активную часть, состоящую из магнитопровода и обмоток.  Активная часть трансформатора состоит из магнитопровода и обмоток с электростатическими экранами.

Магнитопровод шихтованного типа изготавливается из пластин анизотропной холоднокатаной электротехнической стали. Магнитопровод выполняют стержневого типа, он состоит из двух стержней. Обмотки выполняют многослойные цилиндрические. Которые наматываются круглым или прямоугольным обмоточным проводом на бакелитовые цилиндры. Сначала наматывают выравнивающую обмотку, затем первичную и на нее электростатический экран. Связующие и вторичные обмотки наматывают поверх электростатического экрана. Первичная обмотка высокого напряжения равномерно распределяется по всем стержням магнитопровода. Вторичные обмотки низкого напряжения располагаются на нижнем стержне нижнего магнитопровода, имеющего наименьший потенциал по отношению к земле. Один конец первичной обмотки заземляется. На остальных стержнях располагаются промежуточные обмотки — связующая и выравнивающая. Они служат для равномерного распределения нагрузки вторичных обмоток по всем стержням. Активная часть, помещенная в фарфоровую покрышку, заполненную трансформаторным маслом образует блок трансформатора НКФ.
Фарфоровая покрышка закрывается стальной крышкой, на которой расположен маслорасширитель. Маслораширителем трансформатора НКФ является верхняя часть фарфоровой покрышки. Маслорасширитель служит для компенсации температурных изменений объема масла. На крышке расположен воздухоосушитель. Он предотвращает свободный доступ воздуха в трансформатор и служит  влагопоглощающим фильтром. Наполняют воздухоосушитель силикагелем, который меняет свой цвет при насыщении влагой. Для наблюдения за уровнем масла, на крышке трансформатора устанавливают маслоуказатель. Все соединения между стальной крышкой блока, фарфоровой покрышкой и цоколем выполнены при помощи резиновых маслостойких прокладок. Внутренняя изоляция трансформатора изготавливается из изоляционной трансформаторной бумаги, которая высушивается под вакуумом и пропитывается трансформаторным маслом. Электропроводящие экраны, расположенные на обмотках и магнитопроводах повышают устойчивость трансформатора к ударным атмосферным перенапряжениям и снижают уровень частичных разрядов.
Опорой блока является металлический цоколь (станина). На боковых стенках цоколя расположены — болт заземления и масловыпускной патрубок для слива и снятия проб масла, а также коробка выводов вторичных обмоток. На торцевой части цоколя находится табличка с техническими данными. Линейный вывод первичной обмотки высокого напряжения находится на крышке блока, а заземляемый конец и выводы вторичных обмоток расположены в цоколе трансформатора. В раме цоколя находятся отверстия для крепления на месте установки трансформатора.

Расшифровка НКФ

НКФ-110-ХХ1:
Н — трансформатор напряжения;
К — каскадный;
Ф — фарфоровая покрышка;
110 — класс напряжения первичной обмотки, кВ;
Х — год разработки;
Х1 — климатическое исполнение (У, Т, ХЛ) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Характеристики трансформатора НКФ

Тип трансформатора

Номинальное напряжение, В, обмоток

Номинальные мощности, В·А, в классах точности

Предельная мощность***,
В·А

Испытательное напряжение, кВ

первичной

вторичной

0,5

1

3

ВН

НН

основной

дополни-тельной

НКФ-66-75У1*

66 000:√ 3

100:√ 3

100

400

600

1200

2000

115

2

НКФ-66-75Т1

2,2

НКФ-66-76У1**

66 000:√ 3

100:√ 3

100:3

400

600

1200

2000

115

2

НКФ-66-76Т1

2,2

НКФ-110-57У1*

110 000:√ 3

100:√ 3

100

400

600

1200

2000

200

2

НКФ-110-57Т1

2,2

НКФ-110-57ХЛ1

2

НКФ-110-58У1**

110 000:√ 3

100:√ 3

100:3

400

600

1200

2000

230

2

НКФ-110-58Т1

2,2

НКФ-132-73У1*

132 000:√ 3

100:√ 3

100

400

600

1200

2000

230

2

НКФ-132-73Т1

2,2

НКФ-220-58У1*

150 000:√ 3;
220 000:√ 3

100:√ 3

100

400

600

1200

2000

275
400

2

НКФ-220-58Т1

2,2

НКФ-220-58ХЛ1

2

НКФ-330-73У1*

330 000:√ 3

100:√ 3

100

400

600

1200

2000

400

2

НКФ-400-65У1*

400 000:√ 3

100:√ 3

100

–

500

1000

2000

680

2

НКФ-500-78У1*;
НКФ-500-78ХЛ1

500 000:√ 3

100:√ 3

100

–

500

1000

2000

680

2

* Для сетей с заземленной нейтралью.
** Для сетей с изолированной нейтралью.
*** Суммарная мощность вторичной основной и дополнительной обмоток.

Условия эксплуатации

Температура окружающего воздуха для климатических исполнений: У1 — от минус 45 до 50°С, ХЛ1 — от минус 60 до 50°С, Т1 — от минус 10 до 60°С. Высота над уровнем моря не более 1 000 м, допускается работа трансформатора на высоте не более 4 300 м над уровнем моря (при давлении до 400 мм рт. ст.). Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы. Режим работы продолжительный. Требования техники безопасности по ГОСТ 12.2.007.3-75.

Габаритные размеры трансформатора НКФ-110-83
