Размеры и характеристики НКТ труб
Насосно-компрессорные трубы — незаменимые изделия для нефтегазовой отрасли. Их используют для транспортировки разных жидких или газообразных веществ. Трубы НКТ активно применяют для подъемно – спускных и ремонтных процессов. Данная продукция производится из стали категорий прочности К, Е, Л, М, а трубы с высаженными сторонами – из стали категории устойчивости Д, К, Е, Л, М. Поверхность их резьбы обрабатывают смазкой, создающей герметичность соединения и предохраняющей от задиров и ржавчины. Герметичность соединений получается благодаря коническим уплотнительным поверхностям, расположенным за резьбой со стороны маленьких диаметров.
Диапазон возможных размеров
НКТ представлены длиной от 6 до 10.5 метра. При необходимости размеры изменяются в соответствии с индивидуальными данными. Диаметр насосно компрессорных труб колеблется от 27 до 114 мм. Обратите внимание, что при производстве изделий учитывается соотношение диаметра к толщине стенок.
- Герметичность всей длины трубы.
- Гладкая внутренняя часть.
- Стойкость к образованию ржавчины.
- Долгий срок службы.
Качественные НКТ без поломок эксплуатируются в трубопроводах, независимо от климатических условий, давления фундамента и перевозимой среды.

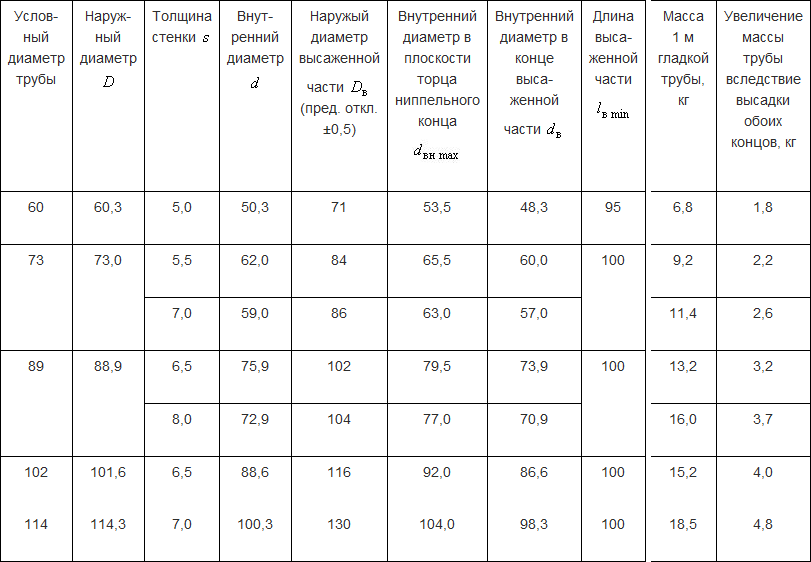

Таблица размеров труб НКТ
|
диаметр условный трубы (мм |
диаметр наружный муфты (мм) |
длина муфты(мм) |
|
33 |
42.2 |
84 |
|
42 |
52.2 |
90 |
|
48 |
55. |
96 |
|
60 |
73 |
110 |
|
73 |
88.9 |
132 |
|
89 |
108 |
146 |
|
102 |
120.6 |
150 |
|
114 |
132.1 |
156 |
9
Что мы предлагаем
“Cредне-Волжский трубный завод” предлагает трубы нкт с разными характеристиками. Мы занимаемся поставкой труб и их сервисным обслуживанием.
Предлагаем разные размеры нкт труб, а также производим трубы по Вашим параметрам. Наше оборудование позволяет выпускать любую длину трубы нкт. Размеры и диаметр трубы нкт соответствуют строгим стандартам качества, выдерживают сложные условия эксплуатации. Постоянным заказчикам доступны индивидуальные условия покупки. Организуем поставки любого количества труб по любому направлению страны. Надежные связи с поставщиками позволяют быстро поставлять заказ по клиенту.
Мы сотрудничаем с частными и юридическими лицами без посредников. Это сокращает производственные затраты и позволяет устанавливать на ассортимент низкую цену. Наши товары заказывают компании, которым мы гарантируем оперативную поставку. В ходе ремонта используем оборудование, позволяющее быстро восстановить заказанную у нас продукцию. На выполненные нашими мастерами работы мы даем гарантийный срок.
Если вы хотите уточнить толщину труб нкт, позвоните нам.
Наши компетентные сотрудники всегда на связи, поэтому быстро вам помогут.
Наружный диаметр против номинального размера трубы
Термины «труба» и «труба» часто могут быть ошибочно объединены друг с другом, что приводит к путанице в процессах ценообразования и заказа. См. следующую диаграмму преобразования, показывающую наружный диаметр стальных труб, сваренных электросваркой, и толщину стенок, производимых Valmont Tubing, которые соответствуют соответствующим номинальным размерам труб (NPS) с толщиной стенок по графикам 5, 10, 40 и 80. Эти номинальные размеры труб чаще всего связаны со спецификациями ASTM A53 и A135.
| Размер трубы | Наружный диаметр трубки (дюймы) | Сх. 5 Толщина стенки | Сх. 10 Толщина стенки | Сх. 40 Толщина стенки | Сх. 80 Толщина стенки |
| 3/4 дюйма NPS | 1,05 | 0,065 дюйма | 0,083 в | 0,109 дюйма | 0,156 дюйма |
| 1 дюйм NPS | 1.312 | 0,065 дюйма | 0,109 дюйма | 0,134 дюйма | 0,180 дюйма |
| 1 1/4 дюйма NPS | 1,66 | 0,065 дюйма | 0,109 дюйма | 0,148 дюйма | 0,188 дюйма |
| 1 1/2 дюйма NPS | 1,90 | 0,065 дюйма | 0,109 дюйма | 0,148 дюйма | 0,203 дюйма |
| 2 дюйма NPS | 2,375 | 0,065 дюйма | 0,109 дюйма | 0,156 дюйма | 0,220 дюйма |
| 2 1/2 дюйма NPS | 2,875 | 0,083 в | 0,120 дюйма | 0,203 дюйма | – |
| 3 дюйма NPS | 3,50 | 0,083 дюйма | 0,120 дюйма | 0,220 дюйма | – |
| 3 1/2 дюйма NPS | 4,00 | 0,083 в | 0,120 дюйма | 0,220 дюйма | – |
| 4 дюйма NPS | 4,50 | 0,083 в | 0,120 в | 0,238 дюйма | – |
| 4 1/2 дюйма NPS | 5,00 | – | – | 0,250 дюйма | – |
| 5 дюймов NPS | 5,563 | 0,109 дюйма | 0,134 дюйма | 0,250 в | – |
| 6 дюймов NPS | 6. 625 | 0,109 дюйма | 0,134 дюйма | 0,280 в | – |
| 8 дюймов NPS | 8.625 | 0,109 дюйма | – | – | |
| 10 дюймов NPS | 10,75 | 0,134 дюйма | 0,165 дюйма | – | – |
| 12 дюймов NPS | 12,75 | 0,165 дюйма | 0,180 дюйма | – | – |
ПРИМЕЧАНИЕ. В соответствии со спецификациями ASTM A53 и A135 могут поставляться трубы других размеров при условии, что труба соответствует всем другим требованиям этих спецификаций. Следовательно, Valmont может сертифицировать другие размеры наружного диаметра в соответствии с этими спецификациями, если это необходимо. | |||||
Трубки обеспечивают более точные измерения внешнего диаметра, внутреннего диаметра, толщины стенки, химического состава и длины, чем спецификации труб. Кроме того, на выбор доступно большее количество размеров наружного диаметра, что упрощает посадку, изготовление и формуемость для конечных пользователей. Полный список размеров труб, которые производит Valmont, см. в нашем Каталоге стальных труб.
Как легко измерить размер трубы
Тревор Вудс | Последнее обновление: 25 мая 2021 г.
У вас есть сантехнический проект, и вам нужно знать размер ваших труб.
Большинство людей тянутся к рулетке или линейке, чтобы измерить свои трубы, но это может привести к разочарованию и неточным измерениям.
Есть много факторов, влияющих на измерение размера трубы, и при вычислении фракций может быть еще больше запутанности — тьфу!
Не переживайте, мы быстро изготовим вам мерную трубу, как профессионалу! Наша бесплатная линейка идеально подходит для измерения размеров водопроводных труб любого типа, включая железные, ПВХ, медные и другие.
Это так просто — просто оберните его вокруг своей трубы и посмотрите, с каким размером трубы вы работаете! Наш удобный инструмент для измерения труб денди поможет вам выполнить работу быстро и легко!
Лучшая часть? Это совершенно бесплатно, и мы покажем вам, как его использовать!
Как измеряется труба?
Сантехнические трубы измеряются по-разному в зависимости от их типа. Два измерения, которые больше всего беспокоят сантехников, это Внешний диаметр (OD) и Номинальный размер трубы (NPS) .
Наружный диаметр водопроводной трубы измеряется, как следует из названия, это ширина снаружи трубы.
Принимая во внимание, что NPS берет внешний диаметр трубы и сопоставляет его с диаграммой ASME, чтобы получить «номинальный размер».
Этот номинальный размер используют сантехники при описании и покупке труб и фитингов.
Например, трубы, как и мягкая медь в рулонах, измеряются по внешнему диаметру. Наружный диаметр медной трубки округлен до ближайшей 1/8 дюйма для точности.
Вводящая в заблуждение часть заключается в том, что измерение наружного диаметра трубки соответствует , а не номинальному размеру трубы – сбивает с толку, верно? Это создает запутанные проблемы с сантехникой при попытке измерить размер трубы.
| Размер медной трубы | Внешний диаметр | Окружность трубы | |
|---|---|---|---|
| 1/2 ″ | 5/8 ″ | 2 ″ | |
| 3/4 ″ | 7/8 ″ | 2-5/8 ″ | 3-1/4″ |
| 1-1/4″ | 1-3/8″ | 4-1/8″ | 1-5/8 ″ | 5-1/8 ″ |
| 2 ″ | 2-1/8 ″ | 6-5/8 ″ | |
| 3 ″ | 3-11 /-11 /-1 /-11 /-11 /-11 /-1/ 8″ | 9-3/4″ | |
| 4″ | 4-1/8″ | 13″ |
1-1/8″Как узнать размер трубы?
Сантехнические трубы и фитинги имеют маркировку номинального размера трубы . Медная труба, например, будет маркирована с указанием NPS, а также типа медной трубы. На пластиковых трубах также напечатаны их спецификации, чтобы вы знали, что это за пластик, размер и даже толщина стенки трубы.
Если вы не видите с помощью гляделки диаметр трубы, на которую смотрите, есть несколько способов измерить вашу сантехнику.
Как измерить размер трубы?
Существует несколько способов измерения размера трубы, и мы оставим лучший напоследок! При каждом способе измерения вашей трубы вам понадобятся эти диаграммы для преобразования вашего внешнего диаметра в номинальный размер трубы.
Медная труба NPS Справочная таблица
| Размер медной трубы | Outside Diameter | Pipe Circumference | ||||
|---|---|---|---|---|---|---|
| 1/2″ | 5/8″ | 2″ | ||||
| 3/4″ | 7/8″ | 2-5/8″ | ||||
| 1 ″ | 1-1/8 ″ | 3-1/4 ″ | ||||
| 1-1/4 ″ | 1-3/8 ″ | 4-1/8 ″ | ||||
| 4-1/8 ″ | ||||||
| 1-1/2″ | 1-5/8″ | 5-1/8″ | ||||
| 2″ | 2-1/8″ 7 | 1 | 6-5/8″0007 | 3 ″ | 3-1/8 ″ | 9-3/4 ″ |
| 4 ″ | 4-1/8 ″ | 13 ″ |
| Plastic/Metal Pipe Size | Outside Diameter | Pipe Circumference | |
|---|---|---|---|
| 1/2″ | 7/8″ | 2-5/8″ | |
| 3/4″ | 1-1/8″ | 3-1/4″ | |
| 1 ″ | 1-3/8 ″ | 4-1/8 ″ | |
| 1-1/4 ″ | 1-5/8 ″ | 5-1/4 ″ | |
| 6666 5-1/4 ″ | |||
| 666666 5-1/4 ″ | |||
| 66666 5-1/4 ″ | |||
| 1-7/8 ″ | 6 ″ | ||
| 2 ″ | 2-3/8 ″ | 7-1/2 ″ | |
| 3 ″ | 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3- 3-9007 | 3 3/8″ | 11″ |
| 4″ | 4-3/8″ | 14-1/8″ |
Самый простой способ измерить наружный диаметр трубы — это измерить ее конец с помощью рулетки или линейки.
Недостаток этого метода заключается в том, что вам нужен доступ к открытому концу трубы для измерения поперечного сечения. Если ваша водопроводная труба уже установлена, может быть невозможно измерить вашу трубу таким образом.
Измерение наружного диаметра
Этот метод удобен, если вы не можете измерить от открытого конца водопроводной трубы. Набор штангенциркулей можно использовать для быстрого точного измерения диаметра вашей трубы.
Измерение окружности
Другой способ измерения размера трубы — это измерение длины окружности трубы, преобразование этого измерения в диаметр, а затем указание номинального размера трубы.
Звучит сложно, правда? Но это очень простая математика, и у нас есть уравнение для вас, чтобы вы могли легко рассчитать размер трубы!
Все, что вам нужно сделать, это обернуть веревку или гибкую рулетку вокруг внешней стороны трубы. Теперь возьмите это измерение и разделите его на пи (пи = 3,1415). Этот расчет представляет собой внешний диаметр водопроводной трубы, который вы можете использовать для поиска номинального размера.
Например, предположим, что вы обернули свой счастливый шнурок вокруг трубы и отметили окружность на шнурке. Сравнив свой шнурок с измерительной лентой, вы обнаружили, что длина окружности шнура составляет почти 7-1/2″.
7-1/2″ ÷ pi (или 3,1415) = 2,38″ Внешний диаметр.
Наружный диаметр 2,38 дюйма соответствует номинальному размеру трубы 2 дюйма.
Как проще всего измерить размер трубы?
Что делать, если у вас нет штангенциркуля или математика была вашим самым ненавистным предметом в школе? Мы слышим вас!
Вот почему мы создали инструмент для измерения окружности трубы. Простота в использовании, математика не требуется, и самое приятное, что это бесплатно!
Бесплатно
Трубная линейка Plumb University
Идеальный инструмент для всех, кому нужно измерить трубы!
Избавьтесь от догадок при выполнении проекта сантехники с помощью нашей простой в использовании линейки и мгновенно узнайте размер своей трубы!
Просто оберните линейку вокруг водопроводной трубы и посмотрите, что получится!
Скачать сейчас
Как пользоваться инструментом для измерения труб?
Просто загрузите нашу бесплатную рулетку для измерения размеров труб и распечатайте ее.
Затем вырежьте линейку размера трубы и оберните ее вокруг трубы, которую хотите измерить.
Рулетка для измерения труб отмечена номинальными размерами труб, чтобы вы могли быстро определить размер имеющейся у вас трубы. Вы также можете перепроверить свои измерения с помощью таблиц размеров труб, прилагаемых к нашей линейке. Готово!
Подходит ли инструмент для измерения труб на всех видах труб?
Ещё бы! Наш инструмент для измерения труб работает с латунными, стальными, медными и пластиковыми трубами, такими как ПВХ, АБС и ХПВХ. С этой измерительной лентой для труб вы покроете все распространенные виды труб, которые вы найдете в своем доме!
Насколько хороши ваши трубы?
Больше не переживайте о неточных измерениях или математических задачах! Мы показали вам, как избавиться от догадок при измерении размера вашей трубы.
И если вы хотите, вы можете удивить своих друзей своим новым изящным инструментом для измерения труб!
Счастливого сантехника!
Тревор Вудс является основателем Plumb University® и начал работать в сфере сантехники и строительства в 1997 году.
