Размеры и характеристики НКТ труб
Оставьте запрос на презентацию и оптовый прайс нашего завода
Насосно-компрессорные трубы — незаменимые изделия для нефтегазовой отрасли. Их используют для транспортировки разных жидких или газообразных веществ. Трубы НКТ активно применяют для подъемно – спускных и ремонтных процессов. Данная продукция производится из стали категорий прочности К, Е, Л, М, а трубы с высаженными сторонами – из стали категории устойчивости Д, К, Е, Л, М. Поверхность их резьбы обрабатывают смазкой, создающей герметичность соединения и предохраняющей от задиров и ржавчины. Герметичность соединений получается благодаря коническим уплотнительным поверхностям, расположенным за резьбой со стороны маленьких диаметров.
Диапазон возможных размеров
НКТ представлены длиной от 6 до 10.5 метра. При необходимости размеры изменяются в соответствии с индивидуальными данными.
- Герметичность всей длины трубы.
- Гладкая внутренняя часть.
- Стойкость к образованию ржавчины.
- Долгий срок службы.
Качественные НКТ без поломок эксплуатируются в трубопроводах, независимо от климатических условий, давления фундамента и перевозимой среды.

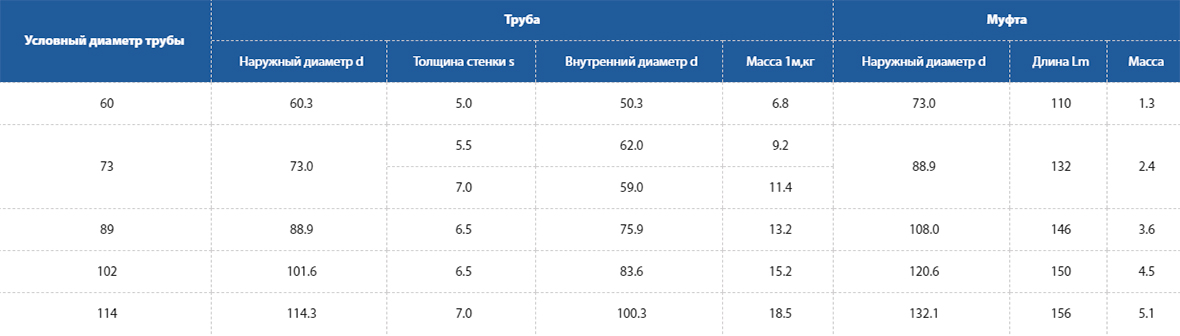

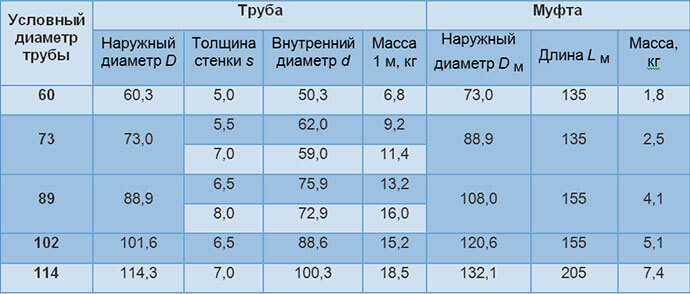

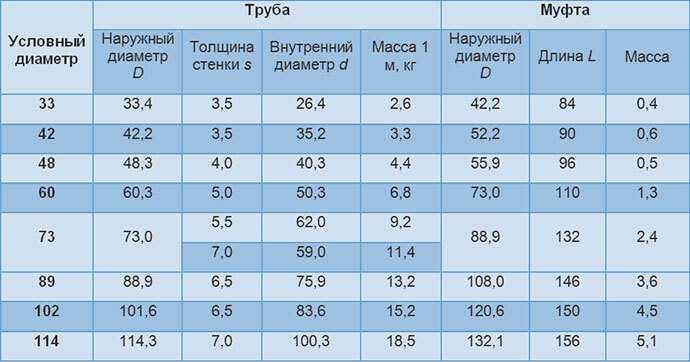

Таблица размеров труб НКТ
|
диаметр условный трубы (мм |
диаметр наружный муфты (мм) |
длина муфты(мм) |
|
33 |
42.2 |
84 |
|
42 |
52. |
90 |
|
48 |
55.9 |
96 |
|
60 |
73 |
110 |
|
73 |
88.9 |
132 |
|
89 |
108 |
146 |
|
102 |
120.6 |
|
|
114 |
132.1 |
156 |
2
Что мы предлагаем
“Cредне-Волжский трубный завод” предлагает трубы нкт с разными характеристиками.
Мы занимаемся поставкой труб и их сервисным обслуживанием. Предлагаем разные размеры нкт труб, а также производим трубы по Вашим параметрам. Наше оборудование позволяет выпускать любую длину трубы нкт. Размеры и диаметр трубы нкт соответствуют строгим стандартам качества, выдерживают сложные условия эксплуатации. Постоянным заказчикам доступны индивидуальные условия покупки. Организуем поставки любого количества труб по любому направлению страны. Надежные связи с поставщиками позволяют быстро поставлять заказ по клиенту.
Мы сотрудничаем с частными и юридическими лицами без посредников. Это сокращает производственные затраты и позволяет устанавливать на ассортимент низкую цену. Наши товары заказывают компании, которым мы гарантируем оперативную поставку. В ходе ремонта используем оборудование, позволяющее быстро восстановить заказанную у нас продукцию. На выполненные нашими мастерами работы мы даем гарантийный срок.
Если вы хотите уточнить толщину труб нкт, позвоните нам.
Наши компетентные сотрудники всегда на связи, поэтому быстро вам помогут.
Труба НКТ цена в Новосибирске
| Продукция: | Ед. измерения: | Кол-во: | Наличие: | Купить | |
Труба НКТ 73х5,5 мм Д ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 60,3х5 мм Д ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ | В наличии | ||
Труба НКТ 73х5,5 мм Е ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 73х7 мм Д ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 48,3х4 мм Д ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 73х5,5 мм К ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 114,3х7 мм Д ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 88,9х6,5 мм Д ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 60,3х5 мм Е ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 48,3х4 мм К ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 60,3х5 мм К ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии | ||
Труба НКТ 88,9х8 мм Д ГОСТ 633-80 | т | 67800 ₽ 6780067800 ₽ / т | В наличии |
Труба НКТ (насосно-компрессорная) представляет собой специализированное изделие, основным назначением которого являются такие направления как комплектация нефтегазовых скважин, обустройство нагнетающих трубопроводных систем.
В качестве основных достоинств металлоизделий выделяются следующие характеристики:
- стойкость к агрессивным средам, способствующим разрушению металла;
- невосприимчивость к воздействию предельно низких и крайне высоких температур;
- высокий показатель герметичности;
- хорошая пропускная способность;
- необходимая гибкость, позволяющая опускать изделие в изогнуты скважины.
Все вышеприведенные характеристики регламентируются соответствующими государственными и отраслевыми стандартами, среди которых основным является ГОСТ 633-80.
Разновидности труб НКТ и их размерные показатели
В соответствии с нормативной документацией купить трубы НКТ можно следующих видов:
НКТ — стандартный вариант изделий с муфтовым соединением. При использовании таких труб стойкость к разгерметизации сохраняется при давлении переносимой среды до 50 МПа.
НКТ-В — металлопродукция имеющая высаженную резьбу (вынесена наружу).
НКБ — металлоизделия с вынесенной резьбой собирающиеся в магистраль без использования муфт.
НКМ — продукция повышенной герметичности с муфтовыми соединительными элементами
Трубная продукция данной категории производится длиной от 6 до 10 метров. Партия изделий может состоять из труб мерной и немерной длины. По согласованию с производителем длина трубного проката может быть изменена в большую или меньшую сторону, в зависимости от потребностей заказчика. Диаметр НКТ трубы варьируется от 27 до 114 миллиметров. Благодаря этому, клиент может подобрать металлоизделие наиболее подходящее для выполнения тех или иных производственных задач.
Вся продукция отправляемая потребителю маркируется, при этом указываются такие сведения как тип изделия, размерные характеристики, марка использованной в производстве стали, дата производства и завод изготовитель. В производстве металлопродукции используются различные марки углеродистых сталей, среди которых наиболее популярным сплавом является 30ХМА.
Правила транспортировки и хранения и другие сферы использования труб НКТ
НКТ трубы допускается перевозить любым видом транспорта, при этом из следует защищать от воздействия атмосферных осадков и агрессивных веществ. Разгрузку продукции осуществляют на ровную поверхность. В процессе хранения металлоизделий в горизонтальном положении, не допускается их провисание. Для предотвращения данного фактора следует подкладывать опорные бруски по всей длине трубы на определенном расстоянии. В процессе монтажа не допускается воздействовать на НКТ ударными инструментами. Такая процедура может повредить изделие и тем самым снизить эксплуатационные характеристики.
Благодаря высоким эксплуатационным характеристикам данный трубопрокат, кроме использования по прямому назначению, является востребованным и в других направлениях производственно-хозяйственной деятельности — изготовление винтовых свай, монтаж водопроводных систем и прочее.
Труба и трубка — понимание разницы
Один из первых вопросов, который мы задаем клиентам, узнавая больше об их применении, это: «Вы имеете дело с трубой или трубкой?» Даже те, кто имеет многолетний опыт работы в отрасли, используют эти термины взаимозаменяемо, однако между ними существуют различия, когда речь идет о размере, номенклатуре и даже форме.
Важно знать разницу между трубой и трубкой, чтобы больше узнать о своем приложении. Наличие этих знаний должно позволить вам приобрести или арендовать нужные инструменты и оборудование.
Какие отрасли промышленности используют трубы и трубы
Общие отрасли производства труб и труб:
- Аэрокосмическая промышленность – трубы
- Пивоварня/Винокурня – Оба
- Продукты питания/молочные продукты/напитки – туба
- Химическая/нефтехимическая промышленность – оба
- Фармацевтическая/биофармацевтическая продукция – Туба
- Производство электроэнергии — оба
- Целлюлозно-бумажная промышленность – оба
- Нефть/Газ – Труба
- Полупроводник – Трубка
- Судостроение – Оба
- Очистка сточных вод – Труба
Измерительная труба и трубка
Несмотря на то, что между трубкой и трубкой существует много различий, наиболее существенное различие заключается в размере и способе их измерения.
Труба измеряется по наружному диаметру (OD) и толщине стенки. Поскольку труба используется в конструкциях, наружный диаметр является наиболее важным параметром, который следует учитывать. Внешний диаметр измеряется в реальных размерах. Просто, если вы используете 2-дюймовую трубку, размер вашей трубки составляет 2 дюйма от внешней стороны трубки до другой стороны. При изменении внутреннего диаметра (ID) внешний диаметр остается прежним.
Теперь, когда становится сложно. Труба измеряется в номинальных размерах трубы (NPS) , внутреннем диаметре и графике (толщина стенки). Фактический наружный диаметр трубы можно рассчитать по уравнению:
Наружный диаметр = внутренний диаметр + 2 * Толщина стенки
Давайте сравним 2-дюймовую трубу и 2-дюймовую трубу. Как вы можете видеть ниже, кусок 2-дюймовой трубы имеет одинаковый внешний диаметр 2 дюйма независимо от толщины стенки. Когда дело доходит до трубы, фактический наружный диаметр составляет 2,375 дюйма, даже если толщина стенки такая же, как у трубы диаметром 2 дюйма.
Когда дело доходит до труб, ссылка на диаграмму труб, подобную приведенной ниже, может помочь вам быстро найти нужные размеры.
| Размер трубы | Расписание | Стена | ID |
|---|---|---|---|
| 1/8″ | 10С | 0,049 | 0,307 |
| 40СТ, 40С | 0,068 | 0,269 | |
| 80XS, 80S | 0,095 | 0,215 | |
| 1/4″ | 10С | 0,065 | 0,41 |
| 40СТ, 40С | 0,088 | 0,364 | |
| 80XS, 80S | 0,119 | 0,302 | |
| 3/8″ | 10С | 0,065 | 0,545 |
| 40СТ, 40С | 0,091 | 0,493 | |
| 80XS, 80S | 0,126 | 0,423 | |
| 1/2 дюйма | 5С | 0,065 | 0,71 |
| 10С | 0,083 | 0,674 | |
| 40СТ, 40С | 0,109 | 0,622 | |
| 80XS, 80S | 0,147 | 0,546 | |
| 160 | 0,188 | 0,464 | |
| ХХ | 0,294 | 0,252 | |
| 1″ | 5С | 0,065 | 1,185 |
| 10С | 0,109 | 1,097 | |
| 40СТ, 40С | 0,133 | 1,049 | |
| 80XS, 80S | 0,179 | 0,957 | |
| 160 | 0,25 | 0,815 | |
| ХХ | 0,358 | 0,599 | |
| 1 1/4″ | 5С | 0,065 | 1,53 |
| 10С | 0,109 | 1,442 | |
| 40СТ, 40С | 0,14 | 1,38 | |
| 80XS, 80S | 0,191 | 1,278 | |
| 160 | 0,25 | 1,16 | |
| ХХ | 0,382 | 0,896 | |
| 1 1/2 дюйма | 5С | 0,065 | 1,77 |
| 10S | 0,109 | 1,682 | |
| 40СТ, 40С | 0,145 | 1,61 | |
| 80XS, 80S | 0,2 | 1,5 | |
| 160 | 0,281 | 1,338 | |
| ХХ | 0,4 | 1,1 | |
| 2 дюйма | 5С | 0,065 | 2,245 |
| 10С | 0,109 | 2,157 | |
| 40СТ, 40С | 0,154 | 2,067 | |
| 80XS, 80S | 0,218 | 1,939 | |
| 160 | 0,344 | 1,687 | |
| ХХ | 0,436 | 1,503 | |
| 2 1/2 дюйма | 5С | 0,083 | 2,709 |
| 10С | 0,12 | 2,635 | |
| 40СТ, 40С | 0,203 | 2,469 | |
| 80XS, 80S | 0,276 | 2,323 | |
| 160 | 0,375 | 2,125 | |
| ХХ | 0,552 | 1,771 | |
| 3 дюйма | 5С | 0,083 | 3,334 |
| 10С | 0,12 | 3,26 | |
| 40СТ, 40С | 0,216 | 3,068 | |
| 80XS, 80S | 0,3 | 2,9 | |
| 160 | 0,438 | 2,624 | |
| ХХ | 0,6 | 2,3 | |
| 3 1/2 дюйма | 5С | 0,083 | 3,834 |
| 10,10S | 0,12 | 3,76 | |
| 40СТ, 40С | 0,226 | 3,548 | |
| 80XS, 80S | 0,318 | 3,364 | |
| ХХ | 0,636 | 2,728 | |
| 4 дюйма | 5С | 0,083 | 4,334 |
| 10, 10С | 0,12 | 4,26 | |
| 40СТ, 40С | 0,237 | 4. 026 | |
| 80XS, 80S | 0,337 | 3,826 | |
| 120 | 0,438 | 3,624 | |
| 160 | 0,531 | 3,438 | |
| ХХ | 0,674 | 3,152 | |
| 4 1/2 дюйма | 40СТ, 40С | 0,247 | 4,506 |
| 80XS, 80S | 0,355 | 4,29 | |
| ХХ | 0,71 | 3,58 |
Другие различия между трубой и трубой
Форма
Труба всегда круглая, хотя форма трубы может быть разной. Хотя трубы, с которыми мы работаем в сфере орбитальной сварки, всегда круглые, существуют также трубы квадратного и прямоугольного сечения.
Допуски
Труба имеет меньший допуск, чем труба, особенно при больших размерах наружного диаметра. Сюда входят: допуск по диаметру, допуск по толщине/весу стенки, допуск по прямолинейности, допуск по круглости (овальности).
Орбитальная сварка труб и орбитальная сварка труб
Трубы большинства размеров и небольшие трубы могут быть сварены в процессе плавления. Этот тип орбитальной сварки выполняется с закрытыми сварочными головками. Этот процесс сплавляет существующий материал и создает чистый, гигиеничный сварной шов, оптимальный для критически важных отраслей, где обрабатываются предметы, не подвергающиеся риску загрязнения, такие как продукты питания и фармацевтика. Подгонка имеет решающее значение для этого типа сварки и требует надлежащих инструментов для резки и торцевания труб.
Сварка больших орбитальных труб выполняется с помощью сварочных головок с открытой поверхностью и добавленной присадочной проволокой. Из-за тяжелых стенок трубы необходим скос – иначе не будет полного провара при сварке. Присадочная проволока заменяет металл, который был удален во время снятия фаски. Обычно это требует многократных обходов или «проходов» вокруг шва трубы. С допусками на потери на трубе можно бороться с помощью направляющих роликов и AGC.
Следите за новостями в нашем следующем блоге, где вы найдете более подробную информацию об этом процессе.
Важно сообщать детали вашего применения труб и труб вашим покупателям и ключевым лицам, принимающим решения, чтобы они были проинформированы при покупке оборудования. Имея нужную информацию, Morgan Industrial Technology может найти правильное решение.
Общие сведения о колонне насосно-компрессорных труб для добычи нефти и газа | Марли Роуз
Жидкость выталкивается из пласта в устье скважины несколькими возможными источниками; для этого может быть достаточно давления пласта, или может потребоваться использование искусственной добычи. Что бы ни создавало силу, путь жидкости к поверхности — это колонна насосно-компрессорных труб. Эта НКТ спускается в скважину внутри обсадной колонны. Соединения насосно-компрессорных труб соединяются вместе в длинную колонну, которая затем перфорируется у забоя, чтобы жидкость из пласта могла течь в НКТ. Колонна насосно-компрессорных труб является неотъемлемой частью скважины, поэтому ее следует хорошо понимать.
Существует множество различных вариантов трубок с разной толщиной стенок и разным качеством металла. Трубка представляет собой бесшовную трубу, которая продается различной длины от 28 до 40 футов. Путем выбора и сборки трубных соединений нужного сочетания длин можно собрать колонну насосно-компрессорных труб любой длины. Более короткие суставы называются укороченными суставами, они доступны длиной от 2 до 12 футов с шагом в 2 фута.
На внешней стороне трубки будет нанесена маркировка, свидетельствующая о ее качестве. Хотя существует целый ряд вариантов, и было бы неплохо изучить варианты, которые могут быть адаптированы к конкретным ситуациям, есть некоторые типы, которые встречаются чаще. Среди них могут быть:
- H-40: экономичный вариант, предназначенный для неглубоких скважин.
- J-55: предназначен для использования на глубине до 7000 футов, это наиболее распространенный НКТ для скважин средней глубины.
- C-75: улучшенная версия J-55, эта НКТ используется в аналогичных скважинах, но менее распространена.
- N-80: Труба, предназначенная для скважин глубиной 12 000 футов и более.
- P-105: Это труба для тяжелых условий эксплуатации, предназначенная для глубоких скважин или пластов с высоким давлением газа.
Соединения имеют резьбу, чтобы их можно было собрать в колонну насосно-компрессорных труб. Резьба может быть V-образной или круглой в зависимости от поперечного сечения резьбы. V-образная резьба будет иметь поперечное сечение, доходящее до точки, похожее на шуруп по дереву. Круглая резьба имеет более круглое сечение, как у некоторых типов болтов. В наши дни круглая резьба более распространена, хотя v-образная резьба распространена на старом оборудовании. Круглые нити наматываются горячим способом на металл трубы, поэтому они намного прочнее.
Рис. 1. Здесь показан конец соединения НКТ, высаженный конец и манжета НКТ видны. Общего стандарта для измерения диаметра труб и насосно-компрессорных труб, используемых при аренде нефти, не существует.
В зависимости от того, для чего используется труба, диаметр, указанный для трубы или шланга, может быть внутренним диаметром (измеряя пустое пространство внутри трубы) или внешним диаметром (общая ширина трубы). Поскольку трубки и линейные трубопроводы иногда могут быть взаимозаменяемыми, это может привести к путанице. Однако одно общее правило может прояснить большую часть путаницы. Если труба используется для трубопровода, измеряется внутренний диаметр, так как объем производства, который может выдержать труба, имеет более важное значение. Для трубы, которая будет использоваться в качестве НКТ в скважине, наружный диаметр является более важным измерением. Это связано с тем, что это измерение необходимо для выбора инструментов для установки и сборки колонны насосно-компрессорных труб.
Например, в записях об аренде линейная труба может быть указана как 2 дюйма в диаметре. Однако, если та же самая труба используется для труб, ее диаметр будет указан как 2 ⅜ дюйма, поскольку он включает общую ширину трубы.
Два типа труб обычно также можно различить по длине: линейная труба обычно имеет длину 25 футов, а стандартные размеры труб более длинные и менее стандартные.
Обсадная колонна и НКТ имеют перфорацию, позволяющую закачивать жидкость на поверхность. Относительное расположение этих перфораций может влиять как на производство, так и на потребности в техническом обслуживании. Перфорации НКТ могут располагаться выше или ниже перфораций обсадной колонны, что влияет на давление, накопление накипи и другие проблемы.
Рис. 2. Схема НКТ, обсадной трубы и скважинного насоса. (любезно предоставлено Harbison Fischer)Перемещение перфорации НКТ может иметь ряд последствий, и не всегда ясно, какими они будут. В некоторых случаях НКТ размещают над перфорацией обсадной колонны, чтобы в НКТ и линиях выпадало меньше накипи. Если перфорация НКТ расположена не слишком высоко, производительность может поддерживаться на желаемом уровне.
В других скважинах перфорация НКТ находится ниже или даже на уровне перфорации обсадной колонны.
Целью является снижение пластового давления для повышения добычи. В то время как более низкое размещение может привести к увеличению проблем с обслуживанием, увеличения производства достаточно, чтобы оплатить обслуживание и по-прежнему показывать увеличение прибыли. Перфорация НКТ может быть занижена, даже если при этом не останется места для бурового анкера. Стык трубы длиной около 2 футов изготавливается на заказ, закрывается снизу и в нем просверливается несколько десятков отверстий ½. Его можно привинтить к посадочному ниппелю с помощью хомута, уменьшив длину бурового анкера до менее 1 фута. Стандартная схема заключается в том, чтобы перфорация НКТ располагалась на несколько футов выше перфорации обсадной трубы. Смысл этого выбора состоит в том, чтобы сохранить небольшое противодавление на пласт, а не выкачивать дно скважины всухую.
Важно, чтобы колонны насосно-компрессорных труб были изготовлены в соответствии с техническими характеристиками. Неплотное соединение может привести к утечке, которую сложно и дорого устранить.
Если соединение свинчено слишком туго, резьба муфты будет повреждена. В большинстве случаев для свинчивания и разборки колонны насосно-компрессорных труб используются гидравлические трубные ключи. Гидравлические ключи, как правило, превосходят ручные инструменты, поскольку можно установить правильный крутящий момент без опасности повреждения резьбы. С НКТ также следует обращаться осторожно, когда они стоят в буровой вышке и перед спуском в скважину.
Прежде чем спустить трубку в колодец, через соединение обычно опускают кролика. Кролик, более известный как калибр диаметра проходки, представляет собой отрезок трубы определенного внешнего диаметра. Если соединение не совсем вертикальное, кролик будет зависать внутри трубки. Кролик также будет зацикливаться на накоплении накипи и других проблемах, которые повлияют на поток вверх к устью скважины.
Колонна насосно-компрессорных труб будет состоять из нескольких различных компонентов. Хотя для различных операций может потребоваться дополнительное оборудование для решения определенных проблем, большинство колонн насосно-компрессорных труб будут включать несколько основных частей.
Каждый компонент должен быть зарегистрирован в порядке его спуска в скважину.
Грязевой анкер упоминался выше как первое соединение, опускаемое в скважину. Он состоит из полного соединения НКТ с заглушкой, сплошной заглушкой на дне. Грязевой якорь обычно удерживает несколько футов грязи и отложений, когда его вытаскивают из скважины. Грязевой якорь также защитит газовый якорь на насосе.
Колонна насосно-компрессорных труб будет в основном состоять из соединений насосно-компрессорных труб. Соединения насосно-компрессорных труб бывают нечетной длины, поэтому, комбинируя соединения разной длины, можно создать колонну насосно-компрессорных труб любой длины. Расстояние между швами также может быть важным. Например, для скважин, использующих газлифт, потребуются подъемные клапаны на определенной высоте. Укороченные шарниры можно использовать для получения отрезков определенной длины. Независимо от того, используете ли вы муфты или муфты, они должны быть того же или более высокого качества, что и НКТ, используемые в колонне.
При записи деталей колонны насосно-компрессорных труб следует указать, включалась ли резьба в измеренную длину соединений. Более 100 суставов, метод измерения может изменить длину на целых 15 футов. Самый точный метод измерения длины – от верха одного воротника до другого со снятыми накладками, когда он висит на подъемнике.
Ниппель представляет собой любой короткий отрезок трубки или трубопровода с резьбой на обоих концах, обычно с наружной резьбой. Можно использовать перфорированный ниппель, представляющий собой отрезок трубки, в котором просверлены ряды отверстий диаметром 1/2 дюйма. Также возможно изготовление комбинированного анкера из перфорированного бурового раствора на заказ в магазине.
Посадочный ниппель используется для герметизации насоса по отношению к трубке, позволяя жидкости выходить на поверхность. Это короткая трубка с высаженными концами и коническими отверстиями. Для седельного насоса чашечного типа потребуется седельный насос длиной менее одного фута.
Более длинные соски можно вывернуть, если сосок поврежден. Некоторые ниппели с механической посадкой могут быть необратимыми.
Другие компоненты, добавляемые к колонне, могут включать предохранительные соединения, пакеры и прижимные устройства. Они должны быть включены при регистрации состава колонны насосно-компрессорных труб. Подробности, включая марку, модель и любые инструкции по обращению, также должны быть включены в протокол. Некоторые инструменты могут оставаться в скважине годами, и перечисленные инструкции могут быть единственным документом о том, как их устанавливать или снимать. Устьевые подвески добавляются к верхней части колонны, и вам может потребоваться натянуть колонну насосно-компрессорных труб.
Большинство проблем, связанных с колонной насосно-компрессорных труб, связаны с негерметичностью соединений, что может привести к потере производительности и может быть трудно локализовано. Утечки, как правило, вызваны коррозией отверстий в трубках, расщепленными трубками или манжетами.
Утечки могут привести к полному прекращению производства жидкости, несмотря на то, что выпускной клапан показывает приемлемое давление. Утечку часто можно подтвердить, используя манометр на выпускном клапане, а затем закрывая крыльчатый клапан. При перекачивании в закрытую систему можно обнаружить утечку. Один человек должен следить за манометром, а другой должен стоять у переключателя или муфты. Выполнение того же процесса также может очистить клапан насоса от мусора.
Расщепленную муфту или отверстие в трубке обычно довольно просто идентифицировать, так как они приводят к тому, что выпускной клапан не работает. Алюминиевую краску или другой индикатор можно смешать с маслом, а затем залить в трубку. Затем колонну НКТ вытягивают и наблюдают за признаками алюминиевой краски на внешней стороне НКТ, которые укажут на утечку.
Затем протекающее соединение можно заменить, и производство возобновится. Необычно найти более одной дыры за раз.
Утечки иногда бывает труднее найти. В этом случае стоячий клапан можно опустить по трубке к посадочному ниппелю насоса. Трубка заполняется жидкостью, а затем находится под давлением перед тем, как трубку вытягивают. Жидкость будет стекать до уровня отверстия, которое потом можно будет легко найти. Затем стоячую линию можно извлечь из колонны насосно-компрессорных труб, используя песчаную линию и овершот. Стоячий клапан может позволить вам выпустить жидкость в колонне и, следовательно, сбросить давление до того, как она будет сброшена.
Рис. 4. Пример стоячего клапана на 3 чашки. Конкретно этот был изготовлен Harbison Fischer. Когда трубка раскололась, может быть трудно определить проблему и найти место раскола. При разделенных трубах нефть все еще может поступать в аккумуляторную батарею. В некоторых случаях выпускной клапан может показывать приемлемое давление, в то время как на батарею не подается продукция.
Сравнение давления в выкидной линии с прошлыми значениями давления может указывать на разъемное соединение НКТ; падение давления подтвердит наличие проблемы.
Если утечка скрыта и ее трудно обнаружить, для ее обнаружения можно использовать гидротестирование. При этом колонна насосно-компрессорных труб натягивается. Когда он спускается обратно в скважину, два соединения НКТ одновременно могут быть испытаны под высоким давлением. Гидроиспытания требуют специального оборудования и обученной бригады. Насосные штанги используются для размещения инструмента для гидроиспытаний длиной 75 футов. Инструмент подтягивается чуть ниже плашек для теста. Его не следует тянуть выше, так как это может быть небезопасно.
Было бы полезно оператору получать более своевременные, описательные и точные производственные отчеты от насосов в полевых условиях?
