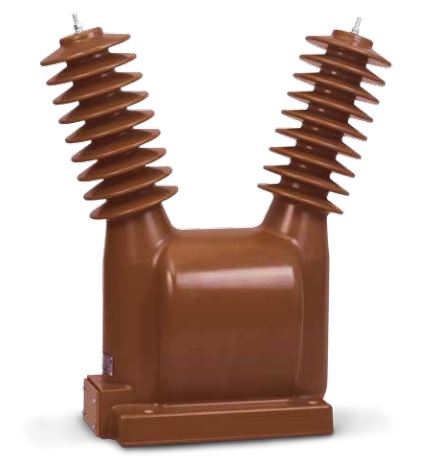

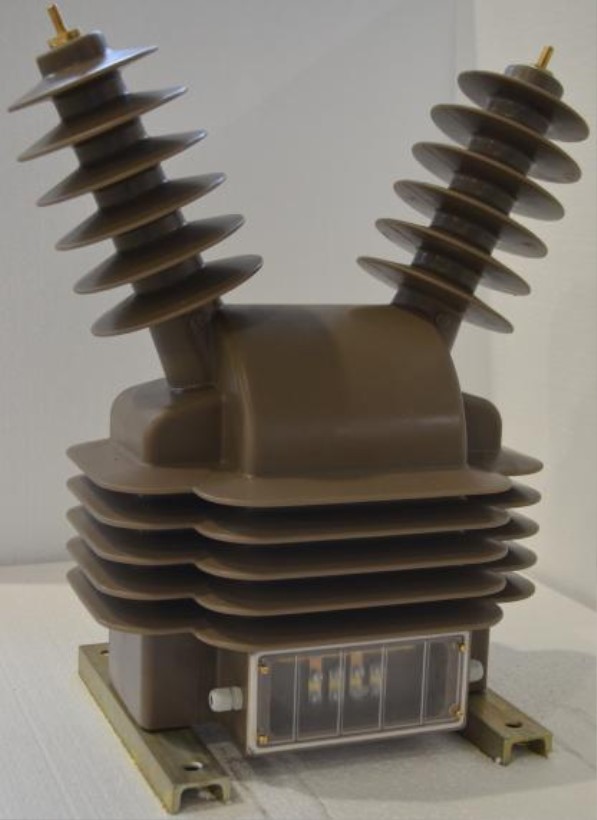

Незаземляемый трансформатор напряжения НОЛ-20, НОЛ-35
Трансформаторы предназначены для установки в комплектные распределительные устройства или закрытые распределительные устройства. Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.
Климатическое исполнение «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150.
Рабочее положение трансформаторов в пространстве – вертикальное.
Для удобства в эксплуатации предусмотрены различные варианты расположения выводов вторичных обмоток трансформаторов: НОЛ-20-1, НОЛ-20-2, НОЛ-20-3, НОЛ-35-1; НОЛ-35-2; НОЛ-35-3.
Гарантийный срок эксплуатации – 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы – 30 лет.
Таблица 1. Технические характеристики
Наименование параметра |
Значение |
|
Класс напряжения, кВ |
20 |
35 |
Наибольшее рабочее напряжение, кВ |
24 |
42 |
Номинальное напряжение первичной обмотки, В |
20000 |
35000 |
Номинальное напряжение вторичной обмотки, В |
100 |
|
Номинальная мощность* с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А: в классе точности 0,2** |
|
50 |
Предельная мощность вне класса точности, В·А |
630 |
1000 |
Предельный допустимый длительный первичный ток, А |
0,032 |
0,029 |
Схема и группа соединения обмоток |
1/1-0 | |
Номинальная частота, Гц |
50 или 60*** | |
Масса, кг, макс | 77 |
79 |
Примечание |
Примечание
*) Наибольшая возможная мощность для заданного класса точности.
**) Только для трансформаторов с номинальным вторичным напряжением вторичной обмотки 100В и одним классом точности.
***)Только для трансформаторов, предназначенных для поставок на экспорт.
Для комерческого учета электроэнергии трансформаторы изготавливаются с одним классом точности 0,2 или 0,5.
Таблица 2
Тип трансформатора | Масса, кг | Рис. |
НОЛ-20-1 | 79 | 1 |
НОЛ-20-2 | 2 | |
НОЛ-20-3 | 3 | |
НОЛ-35-1 | 77 | 1 |
НОЛ-35-2 | 2 | |
НОЛ-35-3 | 3 |
Общий вид трансформтаора (чертеж)
Версия для печати (pdf)

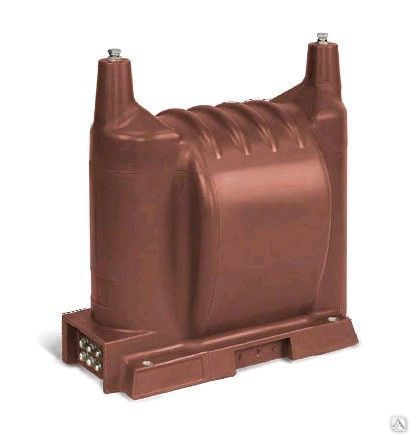

Литой трансформатор напряжения НОЛ.

Категория: Литые трансформаторы напряжения
ТУ16 — 2010 ОГГ.671 240.009 ТУ
Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении «У» или «Т» категории размещения 2 по ГОСТ 15150, предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды от минус 45°С до плюс 50°С;
- относительная влажность воздуха до 100 % при 25 °С для трансформаторов климатического исполнения «У2» и при 35 °С для трансформаторов климатического исполнения «Т2»;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение любое.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
Таблица 1. Основные технические характеристики трансформатора НОЛ.08М
Наименование параметра | Значение | |
НОЛ.08-10М | НОЛ.08-6М | |
Класс напряжения, кВ | 10 | 6 |
Наибольшее рабочее напряжение, кВ | 12 | 7,2 |
Номинальное напряжение первичной обмотки, В | 10000 | 6000 |
Номинальное напряжение вторичной обмотки, В | 100 | |
Класс точности по ГОСТ 1983-2001 | 0,2; 0,5; 1; 3 | |
Номинальная мощность, В·А, с коэффициентом мощности активно-индуктивной нагрузки cos φ = 0,8 в классе точности: 0,2 |
30 | 20 |
0,5 | 50 | 50 |
1 | 75 | 75 |
3 | 200 | 150 |
Предельная мощность вне класса точности, В·А | 400 | |
Предельный допустимый длительный первичный ток, А | 0,04 | 0,07 |
Расчетное напряжение короткого замыкания при нагрузке для класса точности 0,5; % | 0,25 | 0,44 |
Схема и группа соединения обмоток | 1/1-0 | |
Номинальная частота, Гц | 50 | |
Климатическое исполнение | У2 |
Электрика: Энергоэффективность.

Эта статья взята из книги «Двигатели и трансформаторы с повышенным КПД», компакт-диск доступен в CDA через список публикаций.
Потери в трансформаторе вызваны электрическим током, протекающим в катушках, и переменным магнитным полем в сердечнике. Потери, связанные с катушками, называются потерями нагрузки, а потери, возникающие в сердечнике, называются потерями холостого хода.
Что такое потери нагрузки?
Потери нагрузки варьируются в зависимости от нагрузки трансформатора. К ним относятся тепловые потери и вихревые токи в первичных и вторичных проводниках трансформатора.
Потери тепла или I 2 R потери в материалах обмотки составляют наибольшую часть потерь нагрузки. Они создаются сопротивлением проводника потоку тока или электронов. Движение электронов заставляет молекулы проводника двигаться и производить трение и тепло. Энергия, генерируемая этим движением, может быть рассчитана по формуле:
Ватт = (вольт)(ампер) или VI.
Согласно закону Ома, В=RI , или падение напряжения на резисторе равно величине сопротивления резистора R, умноженной на ток I, протекающий через резистор. Отсюда тепловые потери равны (I)(RI) или I 2 Р.
Разработчики трансформатора не могут изменить I или часть тока потерь I 2 R, которые определяются требованиями нагрузки. Они могут только изменить сопротивление или R часть I 2 R за счет использования материала с низким удельным сопротивлением на единицу площади поперечного сечения без существенного увеличения стоимости трансформатора. Большинство разработчиков трансформаторов считают медь лучшим проводником с учетом веса, размера, стоимости и сопротивления проводника. Конструкторы также могут уменьшить сопротивление проводника, увеличив площадь поперечного сечения проводника.
Что такое потери холостого хода?
Потери холостого хода вызваны током намагничивания, необходимым для питания сердечника трансформатора, и не зависят от нагрузки на трансформатор. Они постоянны и происходят 24 часа в сутки, 365 дней в году, независимо от нагрузки, отсюда и термин потери холостого хода. Их можно разделить на пять составляющих: гистерезисные потери в пластинах сердечника, потери на вихревые токи в пластинах сердечника, I
Основной вклад в потери холостого хода вносят гистерезисные потери. Гистерезисные потери происходят из-за того, что молекулы в пластинах сердечника сопротивляются намагничиванию и размагничиванию переменным магнитным полем. Это сопротивление молекул вызывает трение, которое приводит к теплу. Греческое слово гистерезис означает «отставание» и относится к тому факту, что магнитный поток отстает от магнитной силы. Выбор размера и типа материала сердечника снижает гистерезисные потери.
Значения потерь трансформатора (значения A и B)
Значения потерь трансформатора важны для покупателя трансформатора, который хочет выбрать наиболее экономичный трансформатор для своего применения. Использование коэффициентов A и B — это метод, используемый большинством электроэнергетических компаний и многими крупными промышленными потребителями для капитализации будущей стоимости потерь холостого хода (которые относятся к затратам на мощность системы) и потерь под нагрузкой (которые относятся к затратам). дополнительной энергии). Иными словами, значения A дают оценку эквивалентной текущей стоимости будущих потерь холостого хода, а значения B дают оценку эквивалентной текущей стоимости будущих потерь под нагрузкой. Большинство коммунальных служб регулярно обновляют данные об избегаемых затратах на мощность и энергию (как правило, ежегодно) и используют значения А и В при выборе трансформатора. Большинство мелких конечных пользователей обычно используют методы оценки стоимости жизненного цикла, описанные в другой статье на этом веб-сайте.
При оценке различных конструкций трансформаторов предполагаемое значение потерь трансформатора (значения A и B) будет способствовать определению эффективности приобретаемого трансформатора. Предположение о высоком значении потерь трансформатора обычно приводит к покупке более эффективного блока; допущение о более низком значении потерь приведет к покупке менее эффективной единицы. Какую величину потерь следует принять?
Метод совокупной стоимости владения (TOC) обеспечивает эффективный способ оценки первоначальных закупочных цен различных трансформаторов и стоимости потерь. Цель состоит в том, чтобы выбрать трансформатор, который соответствует спецификациям и одновременно имеет самый низкий ТОС. Значения A и B включают стоимость потерь холостого хода и потерь под нагрузкой в формуле TOC:
TOC = NLL x A + LL x B + C
Где,
TOC = капитализированная общая стоимость владения,
NLL = потери холостого хода в ваттах,
A = капитализированные затраты на номинальный ватт NLL (значение A),
LL = потери нагрузки в ваттах при номинальной нагрузке трансформатора,
B = капитализированная стоимость на номинальный ватт ЛЛ (значение B),
C = первоначальная стоимость трансформатора, включая транспортировку, налог с продаж и другие затраты на подготовку его к эксплуатации.
Что такое значение?
Значение А представляет собой оценку приведенной стоимости будущих капитальных затрат (не зависящих от нагрузки) в данный момент времени. Она может меняться со временем, поскольку коммунальные предприятия периодически переоценивают свои затраты. (Другими словами, значение А является ответом на вопрос, сколько стоит сегодня для меня ватт потерь холостого хода в течение срока службы трансформатора?) Даже если нет нагрузки, есть капитал, предназначенный для фиксированная мощность для производства, передачи и распределения электроэнергии, которые вносят вклад в значение А. Нагрузка, которая может ежедневно меняться на трансформаторе, не влияет на величину потерь холостого хода. Он рассчитывается по следующей формуле:
A = [SC + (EC x 8760)] x 0,001 / [FC]
= Стоимость потерь холостого хода в $/Вт
Где,
SC = годовая стоимость мощности системы в долларах США/кВт-год (SC – приведенная годовая стоимость мощности по производству, передаче и первичному распределению, необходимая для подачи одного ватта нагрузки на распределительный трансформатор, совпадающего с пиковой нагрузкой) .
EC = Стоимость энергии (EC – приведенная годовая стоимость на кВтч топлива, включая инфляцию, рост и любые другие связанные с топливом компоненты эксплуатационных или эксплуатационных затрат, которые пропорциональны выработке энергии генерирующими установками).
8,760 = часов в год
FC = Фиксированные начисления на капитал в год (FC — приведенная годовая выручка, необходимая для выполнения и погашения обязательств по инвестированию в трансформатор и уплаты соответствующих налогов, все выражается в единице исходного количества) .
0,001 = перевод киловатт в ватты.
Что такое значение B?
Аналогично тому, как определяется значение A, значение B является оценкой текущей стоимости будущих переменных или зависящих от нагрузки статей затрат в данный момент времени. (Другими словами, значение B является ответом на вопрос, сколько стоит сегодня для меня ватт потерь нагрузки за срок службы трансформатора?) Значение B также может меняться со временем, поскольку коммунальные предприятия периодически переоценивают свои затраты. основе, но однажды определенная, она является постоянной величиной для данной покупки трансформатора. Стоимость потерь нагрузки, или значение B, рассчитывается по следующей формуле:
B = [(SC x RF) + (EC x 8760 x LF)] (PL) 2 (0,001) / (FC)
= Стоимость потери нагрузки Стоимость $/ватт
Где,
RF = коэффициент ответственности за пиковые потери (RF представляет собой совокупный коэффициент ответственности, который снижает требования к пропускной способности системы для потерь нагрузки, поскольку пиковые потери трансформатора не обязательно возникают в пиковое время).
LF = годовой коэффициент потерь (LF — это отношение среднегодовых потерь нагрузки к пиковому значению потерь нагрузки в трансформаторе).
PL = равномерная эквивалентная годовая пиковая нагрузка (PL — нормированная пиковая нагрузка в год в течение срока службы трансформатора. Жизненный цикл трансформатора определяется как срок службы актива и обычно принимается равным 30–35 годам).
Указание значений A и B
Для трансформаторов, разработанных по индивидуальному заказу, производители оптимизируют конструкцию блока в соответствии с указанными значениями A и B, что приводит к созданию трансформатора, рассчитанного на самую низкую общую стоимость владения, а не трансформатора, рассчитанного на самую низкую начальную стоимость.
В ситуациях, когда значения А и В не определены (или конечный пользователь не использует или не указывает их), например, в коммерческих или небольших промышленных приложениях, предлагаемый метод максимизации эффективности трансформатора заключается в получении холостого хода и полного -значения потерь нагрузки конкретного трансформатора, в ваттах. Этот метод обсуждается в статье «Стоимость жизненного цикла трансформатора» на этом веб-сайте.
