Как залудить жало паяльника с покрытием правильно

Во время работы и хранения на жале паяльника образуется оксидный слой. Он мешает высококачественной пайке. Для удаления этого слоя и предотвращения его повторного образования, выполняют операцию лужения, или покрытия медной поверхности защитным слоем оловянного сплава. Существует много различных способов лужения. Перед операцией жало необходимо тщательно зачистить.

Как залудить жало паяльника

Основные сведения о процессе лужения

Лужение разделяют на первоначальное, проводимое на новом или длительное время хранившемся паяльнике, и рабочее, выполняемое непосредственно перед пайкой.

Как залудить жало паяльника? Сначала выполняется механическая очистка жала от окалины, оксидной пленки, шлаков и других загрязнений, далее на подготовленную поверхность наносится тонкий слой расплавленного припоя, чаще всего на оловянной основе.

Для механической очистки применяются:

абразивный камень;
наждачка;
другой паяльник.

Чистка паяльника с необгораемым жалом

Для малоопытных паяльщиков мастера рекомендуют начинать с напильника. По мере укрепления навыков паяльщик подбирает наиболее удобные для себя способы зачистки.

Подготовка и обслуживание

Чем интенсивнее идет работа, тем скорее жало паяльника выгорает и обрастает чешуйками окалины.

Во время продолжительного нагрева до высоких температур медь, из которой сделан наконечник, частично переходит в расплав олова, а частично истирается о паяемые поверхности и контакты. Происходит физическая и химическая эрозия вещества. Кроме того, под действием тепла происходит окислительная реакция меди с кислородом воздуха. На моделях, позволяющих регулировать температуру, рекомендуется снижать ее при случающихся перерывах в пайке, или просто выключать на это время паяльник.

Последовательность операций по удалению окалины:

Аккуратно вытащить жало.
Зачистить слой окалины мелкозернистой абразивной бумагой.
Нанести на жало графитовый защитный слой, натерев его грифелем простого карандаша, Это замедлит повторное появление слоя окалины.
Легко постукивая по корпусу электронагревателя и поворачивая его, удалить окалину из углубления для медного стержня.
Вставить жало обратно в крепление.

Для обеспечения электробезопасности следует каждый раз перед началом работы осматривать изоляцию сетевого кабеля на предмет отсутствия механических повреждений и оплавлений.

Время от времени полезно также измерить величину сопротивления изоляции. Замер проводится между контактами вилки и жалом. Значение должно превышать 10 мом.

Особенности жала

Жало представляет собой главный (и единственный) рабочий орган прибора. Он нагревается от электронагревателя и нагревает припой, канифоль( или другой флюс) и спаиваемые детали. В ходе работы на нем образуется невидимая глазу оксидная пленка, снижающая смачиваемость материала. Визуально это выглядит так: олово или канифоль не растекается равномерно по всей по площади, а собирается в каплю и стекает вниз.

Размер и геометрию рабочего органа выбирают так, чтобы они соответствовали выполняемым операциям. Так, при спаивании деталей больших размеров и толщины выбирают мощный паяльник с толстым жалом. Для монтажа ножек микросхем, наоборот требуется прибор особо малой мощности, с тонким жалом и хорошим заземлением, чтобы не повредить чувствительные компоненты статически зарядом или перегревом.

Пайка микросхем

Универсальный паяльник затачивают лопаткой. Тонкие детали паяют узкой боковой стороной, а более массивные — плоскостью лопатки.

Залуживаем жало паяльника

Перед каждой пайкой необходимо заново залудить паяльник. Прибор надо включить и дождаться его полного прогрева. При этом медь рабочего органа приобретет красно-оранжевый оттенок. Перегревать тоже не надо, во избежание обгорания. Прогретый паяльник следует прижать к кусочку канифоли. Канифоль начнет плавиться и выделять сильно пахнущий дым. Расплавом следует равномерно покрыть жало. Потом нужно расплавить маленький кусок олова и дать ему растечься по поверхности ровным слоем.

Как залудить паяльник с медным жалом

Лужение паяльника – работа несложная и обычно не вызывает затруднений. Если поверхность стержня хорошо подготовлена и зачищена- то и оловянно-свинцовый, и серебряный припои хорошо ложатся на нее.

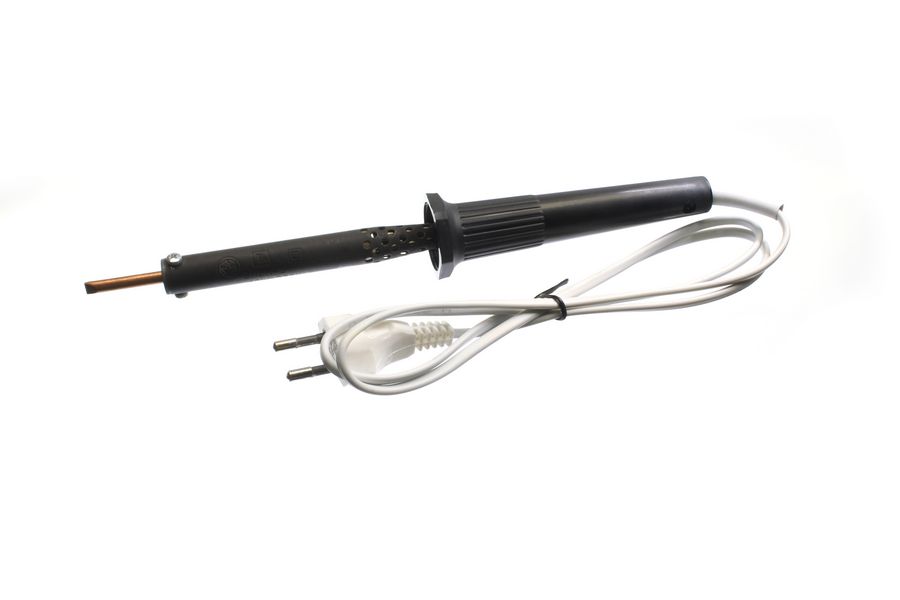

Паяльник с медным жалом

Зачищать поверхность стержня необходимо до состояния новой детали. Сначала надо работать крупной шкуркой, выровнять поверхность и придать ей требуемую форму. Если есть техническая возможность, неплохо подвергнуть поверхность полировке — так она будет медленнее окисляться.

Есть еще один прием – оковка. Для этого жало следует вытащить из нагревателя и, подобно кузнецу, уларами молотка отковать на наковальне (или массивных тисках). Уплотненная таким образом поверхность будет также окисляться гораздо медленнее.

После механической обработки настала пора собственно залудить жало. Опытные пайщики рекомендуют различные способы:

Поместить канифольную банку несколько кусков припоя. Нагреть паяльник и окунуть туда зачищенный наконечник. Канифольный расплав канифоли выступит в качестве флюсовой присадки и не даст металлу покрыться оксидным слоем. Вместо этого он будет покрыт слоем олова. Далее нужно взять квадратик грубого натурального сукна и протереть свежезалуженный кончик. При этом олово разотрется по поверхности и прекрасно к ней прилипнет. Минус метода — много дыма и резкий запах.
Следующий способ залудить кончик дает меньше дыма, но потребует больше труда. Кусок грубого натурального сукна нужно разложить на гладкой дощечке, не него насыпать дробленую канифоль или положить целый кусок. Зачищенный кончик макнуть в канифоль, натереть поверхность прутком припоя. Эту операцию придется повторить неоднократно, после чего натереть рабочую поверхность о наканифоленное сукно.

Паяльник с медным жалом требуется залудить каждый раз перед пайкой и обязательно — после хранения в бездействии.

Как залудить жало паяльника во время работы

Если тщательно зачистить и залудить жало, то через полчаса работы, а то и раньше, на него снова перестанет набираться олово. Медь потихоньку стала пригорать, на ней скапливаются шлаковые остатки. Нет смысла давить на паяльник сильнее, прервитесь для лужения. Существует ряд приемов, как залудить кончик.

Используя деревянный брусок

Шершавый деревянный брусок (еловый или сосновый, в них присутствует природная смола, близкая по составу к канифоли). На брусок следует налить небольшое количество флюсового состава и положить небольшой кусочек припоя. если вы заметили окалину, вы можете, практически не прерываясь, снова зачистить и залудить наконечник.

В металлической губке

Этот способ быстро залудить кончик потребует некоторой подготовки. В металлический стаканчик поместите хозяйственную проволочную губку для мытья посуды. Нижнюю часть губки следует промазать густым флюсом, таким, как паяльное сало. При небольшом погружении кончика в губку его можно очистить от шлаков и окалины. А если подцепить каплю олова и погрузить в губку поглубже- то получится и залудить.

Лужение жала металлической губкой

Этим методом можно очистить и залудить и классический медный наконечник, и современные — изготовленные из никеля или керамики.

В канифоли

Этот традиционный способ залудить потребует известной ловкости и быстроты движений. Медь окисляется очень быстро, и можно не успеть донести наконечник от места механической очистки до емкости с флюсом. Поэтому чистят прямо под флюсом, подложив под жало напильник. Кончиком надо тереть по напильнику до плавления флюса, после этого можно залудить, поднеся оловянный пруток.

Залудить классическим способом

Еще один традиционный способ залудить связан с применением тугоплавкого припоя. Тугоплавкость припоя позволяет ему медленнее испаряться с поверхности залуженного паяльника и будет дольше сохраняться на меди. Для него потребуется:

напильник с частой насечкой;
шероховатая доска из дерева хвойных пород;
канифоль;
кусочек тугоплавкого припоя.

Последовательность действий следующая:

положить припой на дощечку;
зачистить одну сторону;
глубоко окунуть в канифоль;
быстро зачистить о дощечку, проводя по припою;
повторить для второй стороны.

Далее следует залудить круглую поверхность между гранями.

Как залудить жало современного паяльника

Согласно декларациям производителей, наконечники из керамики или никеля не нуждаются в лужении. В реальной жизни они также подвержены образованию нагара и окалины. Облудить такой паяльник обычным способом не выйдет. Понадобится:

хлопчатобумажная ветошь;
баночка с канифолью;
пруток припоя.

Паяльник с керамическим жалом

Следует протереть наконечник о ветошь и сразу погрузить его в канифоль. Вдоль наконечника нужно погрузить в кипящую канифоль пруток припоя. Он расплавится и пристанет к рабочим поверхностям.

Способы проведения лужения

Существует несколько способов зачистить рабочие поверхности перед лужением:

С применением абразивных материалов. Надфиль, напильник, точильный брусок, шкурка.
При помощи ковки. Рекомендуется снять жало перед его обработкой.
С использованием еще одного паяльника. Наконечники трут друг о друга.

После зачистки следует немедленно, не дожидаясь восстановления оксидного слоя, погрузить наконечник в емкость с канифолью. Туда же погружают пруток припоя, расплавляя его и давая растечься по поверхности стержня. Эту операцию следует повторить несколько раз, чтобы убедиться в полном покрытии припоем рабочих поверхностей.

Далее следует натереть наконечник о сосновую или еловую дощечку, чтобы обеспечить равномерное распределение припоя.

Лужение канифолью

Необходимо тщательно осмотреть наконечник. Если остались участки, не покрытые припоем, операцию следует повторить до получения росного сплошного слоя.

Залудить раз и навсегда не получится. Лужение требуется периодически повторять.

Как залудить необгораемое жало

Традиционное жало, выполненное из красной меди, имеет склонность к постоянному выгоранию и образованию окалины. Достаточно часто требуется зачистить и залудить его. С другой стороны, работа по распайке высокочувствительных к перегреву микросхем и других электронных компонентов требует минимального присутствия припоя на рабочем органе. Даже того минимального тепла, которое запасается к капле припоя, может оказаться достаточно, что бы повредить их.

Для монтажа таких термочувствительных деталей применяются необгораемые наконечники, с нанесенным тонким никелевым слоем. Это покрытие легко оцарапать, и традиционная для медных наконечников зачистка напильником или шкуркой быстро выведет его из строя. Не следует также удалять излишки припоя постукиванием о подставку.

Такие рабочие органы можно залудить следующим способом:

приготовить кусок хлопковой ткани, канифоль и припой;
смочить ее холодной водой, слегка отжать;
в банку с канифолью поместить кусок припоя;
сильно натереть прогретый паяльник о ткань, добиваясь стирания оксидного слоя;
быстро окунуть наконечник в канифоль и расплавить в ней олово, давая ему равномерно растечься;
натереть о хлопковую ткань.

Производители рекомендуют использовать специальные губки из целлюлозы. Их смачивают водой или глицерином и периодически протирать об нее наконечник, чтобы снять окислы и лишнее олово.

Допустимо применять для этого проволочную губку из медных сплавов. Стальная проволока не подойдет — она повредит и сдерет никелевое покрытие слой.

Для необгораемых паяльников особо важно соблюдение температурного режима — при его превышении наконечник может выйти из строя. Нужно внимательно следить за температурой, при перерывах в пайке снижать мощность, если прибор оснащен регулятором. Если регулятора нет, паяльник во время перерыва следует выключать. В продвинутых моделях существует функция автоматической регулировки мощности. Она использует информацию от датчика температуры и снижает мощность, если устройству грозит перегрев. Кроме перегрева, для необгораемых наконечников также вредно долго находиться без припоя.

Необгораемые наконечники обладают еще одним преимуществом — их можно легко снять и заменить. Доступны целые наборы сменных рабочих органов, предназначенные для разных видов пайки.

Как подготовить новый паяльник. Инструкция, как залудить жало паяльника – как правильно проводится лужение разных видов паяльников

Многие отечественные паяльники производятся с медным жалом. Например, ЭПСН. Медное жало необходимо обработать соответствующим образом, прежде чем можно будет этим паяльником работать. Жалу нужно придать удобную для пайки форму.

Некоторые обрабатывают его простым напильником, а особенно творческие личности предпочитают отковывать его. В результате жало паяльника становится более долговечным и гораздо меньше происходит его растворение в припое в процессе пайки. Но все рано или поздно задаются вопросом о том, как залудить паяльник с медным жалом.

Особенности паяльников

Лучше всего покупать паяльники, у которых жало крепится при помощи специального винта. Такое жало всегда можно легко вынуть и обработать его снова. Конечно, если оно прикипит в процессе использования, то этот процесс станет не таким уж легким. Поэтому, пользуясь паяльниками со съемными жалами, необходимо время от времени вынимать их и очищать место крепления, чтобы оно не прикипало.

После того как жалу придана нужная форма, его необходимо залудить. Под фразой “как залудить жало паяльника” следует понимать, что придется покрыть рабочую область жала тонким слоем припоя. Сделать это не слишком сложно. Достаточно включить паяльник в сеть, дождаться, пока он нагреется до температуры, при которой начнет плавиться канифоль, а затем обмакнуть в нее жало.

После того как паяльник будет разогрет до своей рабочей температуры, нужно ту его часть, которой производится пайка, со всех сторон покрыть припоем. Лучше для этого брать маленькие кусочки или припой, выполненый в виде проволоки. Большой кусок припоя паяльник с мощностью 25 Ватт не сможет расплавить.

Форма жала паяльника

Форма жала может быть разной. Выбор зависит от привычек того, кто пользуется паяльником, и, конечно, от вида производимых с его помощью работ. Некоторым больше нравится жало паяльника в форме конуса, другим – обрезанное под 45 градусов.

Дело в том, что остро заточенным жалом паяльника можно будет паять даже транзисторы, скрытые в корпусах SOT-23, детали SMD или конденсаторы с резисторами размером 1206. Для выпаивания таких деталей из плат в больших количествах обычно применяют строительный или При его отсутствии пригодится обычный паяльник с мощностью около 25 Ватт, у которого жало обработано в виде буквы П. Необходимо помнить о том, что делается это до того, как залудить жало паяльника.

Делается это для того, чтобы не перегревать выводы детали, что происходит при выпаивании паяльником с обычным жалом. А при помощи такого П-образного жала выводы выпаиваются сразу вместе, и деталь легко высвобождается из места пайки.

Лучше при выполнении работ по массовой выпайке радиодеталей использовать паяльник мощней, применяя при этом регулятор мощности. Его не так сложно изготовить самостоятельно. В таком случае подойдет паяльник с мощностью до 65 Ватт.

Довольно часты случаи, когда во время пайки вдруг начинает дымить канифоль. Это означает, что паяльник перегрет. Приходится выключать его из сети и ждать, пока он остынет. В то же время, если паяльник остывает ниже нормы, он начинает плохо паять. Используя регулятор мощности, таких проблем удается с легкостью избежать, и работать становится намного проще, а из необходимых предварительных работ не останется ничего, кроме как залудить жало паяльника.

Заточка паяльника

Заточка жала паяльника производится напильником под углом 30-40 градусов.
Край оставляют шириной 1 мм и слегка тупым.
На новом паяльнике нужно только обработать мелкой наждачкой жало, чтобы удалить патину. Патина – это окись меди зеленоватого цвета.
Если магазинная заточка не устраивает, то нужно вынуть жало и самостоятельно отковать его, придав форму вогнутой лопатки. У этого метода есть и еще один плюс – металл станет менее подвержен коррозии.

Чтобы придать жалу законченный вид, остается обработать его напильником с мелкой насечкой.

Как залудить жало

Залудить жало – означает покрыть его тонким слоем припоя. Для этого необходимо:

Включить паяльник и дождаться, пока медный стержень станет красновато-оранжевого оттенка. Дольше ждать не стоит, поскольку стержень может обгореть.
Погрузить все жало в канифоль и расплавить небольшой кусок припоя.
Покрыть припоем всю поверхность жала. Оно покроется лучше, если предварительно потереть его о деревянную поверхность.

Как залудить необгораемое жало?

В продаже можно встретить паяльники, у которых рабочая часть покрыта специальным необгораемым составом. Этот слой очень тонкий и зачищать его, как в случае с обычным паяльником, ни в коем случае нельзя. Возникает вопрос: “Как залудить жало паяльника, если его нельзя зачищать обычным способом?” Необходимо использовать специальную губку. Подойдет и та, которой хозяйки обычно моют посуду, или кусок ткани, предварительно намоченный в воде.

Пользуясь такими паяльниками, следует помнить, что любые механические воздействия существенно сокращают срок их службы.

Чтобы облудить жало такого паяльника, нужно в расплавленную канифоль опустить кусок припоя, потереть жалом по влажной ткани, удалив с него окислы, а затем поводить разогретым паяльником по припою. После лужения остается протереть тряпкой жало, и паяльник готов к работе.

При работе с любым типом паяльников следует стараться не перегревать их выше 300 градусов С, иначе придется снова заниматься лужением жала. И конечно, любой, кто пользуется паяльником, должен знать, как правильно залудить жало паяльника.

Работа с радиоэлектроникой предполагает пайку материалов. Научиться этому легко, а если есть непонятные нюансы, то с опытом они исчезнут. Инструмент требует обслуживания для своей качественной работы. Мастеру нужно уметь правильно залудить жало паяльника, чтобы держался припой. Инструмент при этом не должен быть повреждён. Качество пайки зависит от правильных действий при обработке основания.

Особенности покрытий

Паяльники простого типа традиционно имеют медное жало. Материал до сих используется с момента изобретения инструмента из-за своих высоких теплопроводящих свойств. Но есть недостаток – способность к высокому износу. Медь выгорает или растворяется в припое. Недостаток требовалось устранить, и производители стали наносить дополнительное покрытие из никеля или серебра.

Никель обладает высокой прочностью и не изнашивается. Долгий срок службы – это преимущество никелевого покрытия. Недостаток – слабая адгезия. Такой наконечник плохо удерживает припой. Пайку можно выполнить только при подаче припоя непосредственно в зону работы. Рабочую область нагревают жалом, потом ложат небольшую часть припоя или паяльной пасты. Схватывание происходит от нагрева.

Серебро имеет хорошую адгезию, но слабо проводит тепло. К тому же материал дорогой. Со временем серебро изнашивается и обнажает медную основу. Это происходит из-за того, что покрытие из серебра растворяется в припое.

Особенности напыления усложняют работу и обслуживание. Поэтому радиолюбители, особенно старшего поколения, предпочитают медные паяльники. Но у медного жала есть недостаток – горячая медь мгновенно окисляется. Взаимодействие с воздухом происходит лишь на тонком слое, но этого достаточно для нулевой адгезии. Тепло тоже передаётся хуже. Выход из ситуации – наконечник всегда нужно покрывать тонким слоем припоя .

Олово нельзя наносить перед пайкой, поскольку под его слоем начинает выгорать медь. На месте выгорания появляются шлаки, из-за которых отсутствует адгезия. Мастер начинает отвлекаться от работы.

Абразивные материалы стачивают покрытие. Никель или керамика нанесены тонким слоем на жало – вот почему нельзя их стачивать. Дорогостоящий наконечник превратится в медный пруток.

Процесс подготовки медного жала

Процесс покрытия не вызывает трудностей. Расплавленный припой хорошо ложиться на горячую медь, но с одним условием – она должна быть чистой. Добиться этого можно только при низкой температуре. Окисление при повышении температуры ускоряется и адгезия пропадает. Холодный припой нельзя прилепить к жалу, поскольку он не плавится. Получается замкнутый круг.

Шлаки, остатки канифоли и пластика, окалину и прочий мусор можно удалить на холодном инструменте. Стержень перед этой операцией вытаскивают, чтобы не повредить нагреватель. Жало внутри нагревателя тоже окисляется, что ухудшает теплопередачу. Электричество из-за окалины преодолевает лишнее сопротивление и расходуется впустую.

Перед тем как залудить паяльник с медным жалом его нужно очистить от грязи. Делают это напильником или наждачкой. Материал следует заточить до чистого слоя, чтобы внешний вид был как новый. Проще это сделать наждачкой. Поверхность полируют до гладкого состояния – так окисление проходит медленнее.

Скорость окисления можно снизить, если оковать жало. Делают это молотком на наковальне. Аккуратными ударами укрепляют поверхность и придают форму медному прутку. Далее переходят к процессу лужения, пока оно не покрылось шлаками.

Способы лужения медного жала:

Правильная подготовка позволит не нервничать на начальном этапе работы. Спустя время процесс нужно переделывать из-за того, что медь начинает окисляться.

Лужение современного покрытия

Наконечники из керамики и никеля не нужно лудить. Так читают производители, но это не более чем реклама. Современные покрытия тоже склонны к окислению, только процесс происходит медленнее. Залудить жало паяльника паяльной станции современного типа обычным способом не получится – покрытие будет стёрто.

Очистку выполняют мокрой тряпочкой их х/б ткани. Берут твёрдую канифоль, куда ложат немного припоя. Наконечник следует натереть тряпочкой и моментально окунуть в канифоль. Кусок припоя утапливают вертикально вниз. Припой плавится и обволакивает конус жала.

Очистка в процессе работы

Правильно облудить паяльник важно не только во время подготовки к работе. Спустя какое-то время пайки может случиться так, что материал снова не будет липнуть к основанию. Это происходит через минут 15. Под слоем лужения обгорает медь. Существует несколько способов как правильно залудить паяльник во время работы.

Бруском дерева

Брусок дерева неотёсанный всегда должен находиться под рукой у мастера. Используют хвойные породы, поскольку такая древесина имеет природную канифоль. На древесину наливаю флюс и ложат немного припоя. Как только на жале появляется окалина, натирают его о дерево. Во время этого процесса основание очищается и облуживается.

Губка из металла

Способ моментального лужения основания паяльника. Заводские паяльные установки оснащены подобным устройством в виде губки из стали в контейнере.

Мастеру удобно пользоваться подобным методом, но его можно улучшить. Низ губки измазывают флюсом – паяльным салом. При неглубоком погружении жала оно будет просто очищаться. А если на основание нанести припой и макнуть его глубоко, до основания губки, то очистка будет совмещена с лужением.

Метод оптимален для современных наконечников с керамическим или никелевым напылением. Даже паяльники с тонким жалом из меди можно так очищать и залуживать. Повреждения устройству сложно нанести даже при сильном нажатии.

Использование канифоли

Способ для традиционного инструмента с простым жалом из меди. Металл быстро окисляется и через 10−15 минут припой уже не подцепить. Если почистить отдельно от флюса, то мастер не успеет донести паяльник – так быстро проходит окисление.

Чистят инструмент из-за этого в канифоли. Под паяльник ложат надфиль, можно воспользоваться стальной проволокой. Затем жалом трут до того момента, пока флюс не расплавится. Припоя не должно быть.

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой , верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Пайка материалов при работе с радиоэлектроникой – обычное дело.

Научиться паять легко, к тому же с опытом мастерство будет только расти. Но инструмент требует качественного обслуживания, чтобы он безотказно работал. Мастеру нужно уметь правильно залудить жало паяльника, чтобы на нём держался припой, при этом нельзя повредить наконечник.

Существующие покрытия и их особенности

Традиционный материал – это медь. У нее хорошая теплопроводность, поэтому медь применяют в производстве с момента изобретения паяльника. Но материалу присущ недостаток – высокий износ. Для этого металла характерны выгорание и способность растворятся в припое. Производители со временем начали работать над недостатками, что породило покрытия с напылением из никеля или серебра.

Никель отличается устойчивостью к износу и высокой прочностью. В результате потребитель получает наконечник с долгим сроком службы. Но есть недостаток – слабая адгезия , из-за которой никелевый наконечник не способен хорошо удерживать припой. Пайку можно выполнить, только подав материал непосредственно к месту, которое предварительно греют жалом.

Серебро отличается хорошей адгезией, но низкой теплопроводностью. Материал способен растворяться в припое и имеет высокую стоимость. При работе очень быстро обнажается медная основа, и дорогое жало приходится вскоре выбрасывать.

Радиолюбители всё ещё активно используют медные наконечники, избегая усовершенствованных покрытий. Приходится мириться с особенностью меди – быстрым окислением при высокой температуре. В результате адгезия падает, а мастерам необходимо быстро чистить наконечник, стирая тонкий слой металла и очищая его от шлаков.

Современные жала с напылением тоже требуется готовить к работе, только методика несколько иная. На их поверхности скапливается припой, который периодически следует удалять. Это делают таким образом, чтобы не повредить дорогостоящее покрытие, иначе вместо жала с напылением можно получить обычный медный пруток.

Подготовка медного жала

Припой хорошо ложится на слегка нагретый наконечник, но с одним условием – он должен быть чистым.

Это возможно только при низкой температуре, поскольку с расколённые жалом сложно проводить манипуляции. Задача в начале работы – очистить инструмент. После нагрева следует периодически стачивать окислившийся слой, чтобы улучшить адгезию.

С холодного паяльника можно снять стержень и провести его качественную очистку. При этом случайно повредить нагреватель не получится. Обрабатывают полностью весь наконечник, поскольку внутри нагревателя медь тоже окисляется от высокой температуры. Это ухудшает теплопередачу, и электроэнергия расходуется впустую.

Перед тем как залудить паяльник с медным жалом, его следует очистить от грязи. Работу выполняют напильником и наждачной бумагой. Материал затачивают до чистого слоя, чтобы медь имела вид новой. Вначале проводят грубую очистку напильником, а потом наждачкой полируют поверхность до гладкого состояния.

Мастера с опытом оковывают наконечник, что несколько снижает скорость окисления. Процесс заключается в том, чтобы равномерно укрепить поверхность медного прутка аккуратными ударами молотка на наковальне.

Лужение медного жала выполняют 2 способами – канифолью и натирая оловом. Первый вариант отличается высоким дымообразованием, поэтому не рекомендуется для жилых помещений из-за опасности для здоровья. Процедуру рекомендуют проводить на балконе. Очищенное жало помещают в ёмкость с канифолью, куда предварительно кладут немного припоя, который моментально покрывает наконечник и не даёт ему окисляться. После жало протирают натуральным сукном. Делают это аккуратно, чтобы не обжечься. Припой стараются втереть в медь.

Натирание оловом – это практически бездымный метод. Очищенное жало разогревают и макают в канифоль. После тёплую поверхность натирают оловом. Процедуру повторяют несколько раз, защитный слой натирают сукном.

Начальная обработка основания с напылением

Жало с напылением из керамики или никеля лудить не нужно, – так советуют производители, однако это не более чем рекламный ход. Такие покрытия тоже склонны к окислению, но процесс проходит медленнее. Залудить жало паяльника паяльной станции современного типа проверенным методом не получится – это уничтожит покрытие.

Чистку таких наконечников выполняют небольшим кусочком хлопчатобумажной ткани. Для этого в канифоль добавляют припой и окунают в смесь разогретое жало, которое предварительно натирают ветошью. Расплавленный припой обволакивает наконечник и формирует защитный слой.

Лужение в процессе пайки

Подготовку к работе проводят в спокойной обстановке. Через некоторое время адгезия жала снижается, поскольку медь начинает обгорать. Обычно это начинается через 5−10 минут. Есть несколько способов, как правильно залудить паяльник во время работы.

Деревянный брусок

Доска из хвойных пород всегда должна находиться под рукой у мастера. Такая древесина содержит природную канифоль. На брусок наливают флюс и укладывают немного припоя. Как только жало теряет адгезию, его натирают о дерево. Таким образом, можно не только очистить, но и облудить паяльник.

Металлическая губка

Способ отличается высокой скоростью. Заводские паяльные станции имеют контейнер с губкой из металла. В быту пользуются обычной металлической мочалкой.

Опытные мастера смазывают нижнюю часть губки флюсом. Неглубокое погружение жала позволит провести его простую очистку. А вот если макнуть основание в припой, а потом глубоко погрузить в губку, достав до слоя флюса, то очистка будет совмещена с лужением.

Инструменту сложно нанести повреждения даже при сильном нажатии. Способ годится для любого типа устройств.

Проверенный способ и профилактика

Предыдущие методы были придуманы относительно недавно. Наши предки проводили лужение несколько иначе, используя напильник с мелкой насечкой. Понадобится верстак для выполнения работы, который иногда заменяют доской, а также канифоль и тугоплавкий припой.

Порядок действий:

Процедура займет не меньше 10 минут. Это время окупается тем, что с инструментом можно будет работать дольше, не проводя дополнительной очистки.

Профилактические меры от окисления:

Сознательные мастера всегда держат инструмент наготове. Облудить жало паяльника желательно после работы и дополнительно перед ней, после длительного хранения. Профилактические меры во время пайки помогут избавиться от слабой адгезии припоя к наконечнику из любого материала.

Порой домашние умельцы недоумевают, почему электропаяльник работает плохо, даже недавно купленный. Нередко это объясняется тем, что его жало в ходе эксплуатации обгорает, покрываясь слоем нагара, и припой никак не хочет к нему прилипать. Многие, конечно, знают, что надо удалить нагар и облудить жало паяльника, но не соблюдают все правила работы. При этом не всегда учитывают особенности паяльников различных конструкций.

Паяльной станцией работать безопасно и удобно, благодаря точной настройке рабочей температуры.

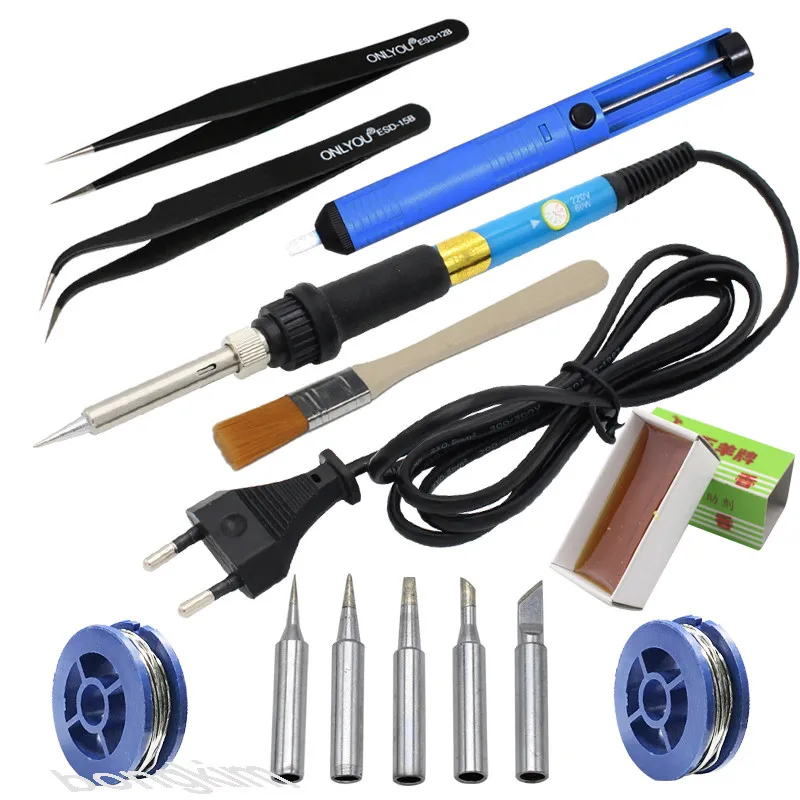

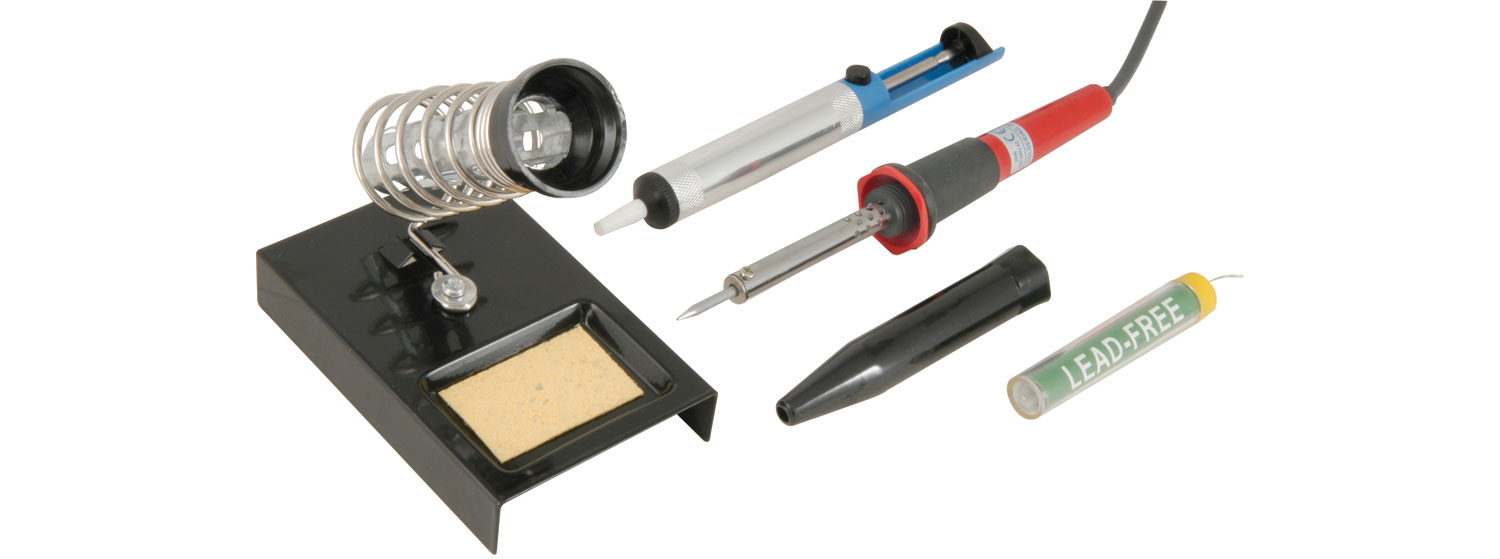

Для качественной работы необходимы следующие приборы, инструменты и вспомогательные средства:

электропаяльник с подставкой;
напильник, наждачная бумага;
канцелярский нож;
плоскогубцы;
тиски;
припой;
флюс;
куски старого махрового полотенца;
поролоновая губка;
глицерин.

Читайте также:
– особенности и зернистость.
Как выбрать масло для бензопилы – .
Специфика отечественных электроприборов
Фото 1. Конструкция паяльника.
Выбираемый паяльник должен соответствовать характеру предстоящих работ. Неслучайно они отличаются своей мощностью. Слабый прибор не сможет достаточно прогревать большие области пайки, а чересчур мощный будет перегревать и сжигать металл.
Принцип выбора подходящего электропаяльника таков: чем объемнее детали, которые предстоит брать в работу, тем более мощный нужен прибор.
Так, монтаж маленьких электронных микросхем осуществляют паяльниками от 4 до 18 Вт. Для работы с печатными платами их мощность варьируется от 25 до 60 Вт. А крупные детали, корпуса или шасси нужно паять только электроприборами от 50 до 120 Вт.

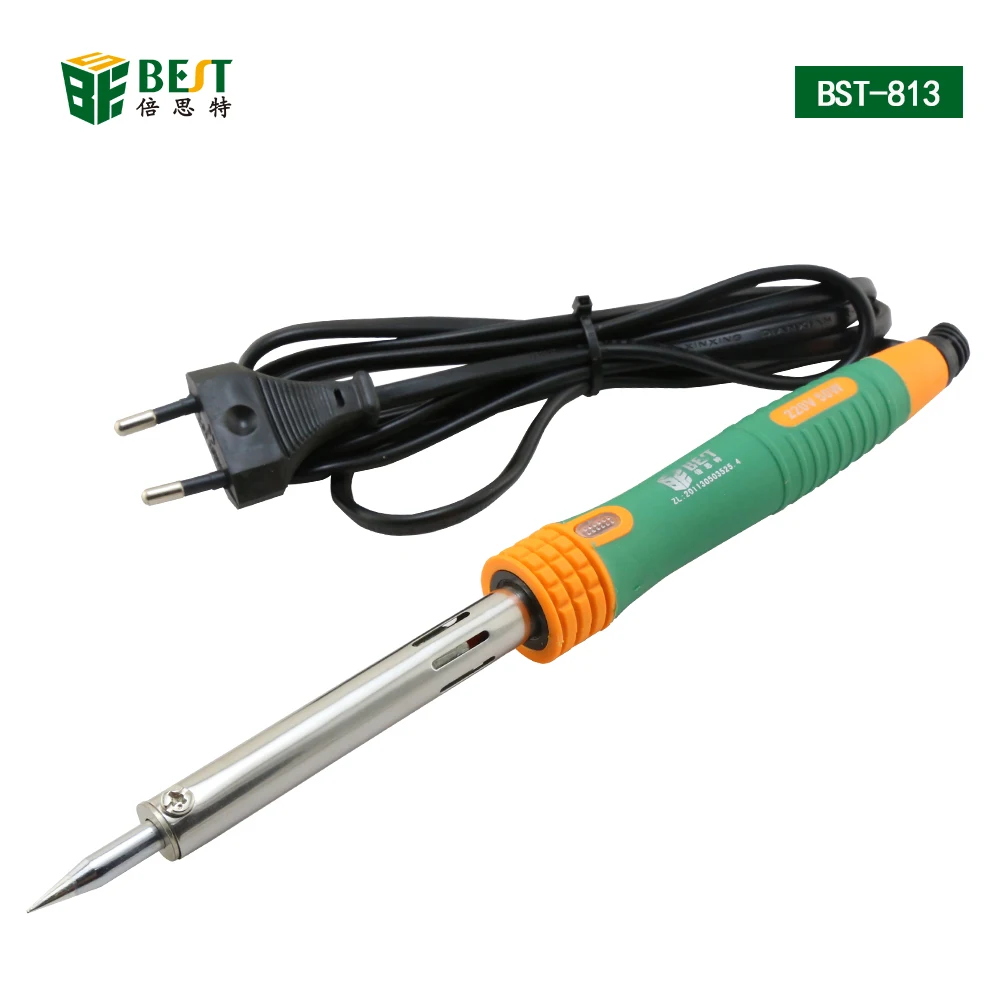

В обычных отечественных паяльниках (см. фото 1) температура, до которой раскаляется жало, не регулируется и может достигать +450˚С. Такая высокая температура зачастую не только не нужна, но и вредна. Прикосновение к канифоли напоминает извержение вулкана. Пайка получается низкого качества, а действующий орган электроприбора, быстро изнашиваясь, выходит из строя.
Для обычных бытовых нужд, конечно, вполне годится простой дешевый паяльник. И приобретать первые навыки пайки лучше, начиная с такого прибора. Но если предстоит выполнять тонкие работы, то имеет смысл приобрести так называемую паяльную станцию.
Вернуться к оглавлению
Преимущества паяльной станции
Ее конструкцией предусмотрен терморегулятор, благодаря которому можно задавать нужную температуру жала. Питается она от компактного мини-трансформатора, дающего низкое напряжение от 12 до 36 В, поэтому работать паяльной станцией гораздо более безопасно. К тому же благодаря гальванической развязке никакие сетевые электромагнитные наводки не проникают в паяемые электронные детали, например, в особо чувствительные к ним виды диодов.
Схемы регуляторов температуры жала паяльника.
Кроме того, в отечественных паяльниках используется медное жало красновато-рыжего цвета. Медь обладает прекрасной теплопроводностью, но у нее есть существенный недостаток: от соприкосновения с воздухом она чрезвычайно быстро окисляется. И достаточно тончайшей пленки окиси меди на жале, чтобы она отторгала олово или его сплавы.
Проблема и в том, что флюсы – средства для удаления пленок на поверхностях паяемых деталей – разъедают не только окислы, но и саму медь жала. Вдобавок ее понемногу растворяют припои. И со временем рабочий орган паяльника не узнать: он сплошь в выемках, неровностях. Из-за них жало то и дело приходится затачивать. При использовании канифоли – порой еженедельно, а применяя флюс без канифоли – едва ли не через час.
В Японии, Китае, США, других странах давно устранили этот недостаток, выпуская долговечные, необгораемые жала. Их сразу можно отличить от отечественных по блестящему белому цвету. Такой цвет придает им тонкий защитный слой никеля, но основа жала – все та же медь.
При работе таким жалом припой не катается на нем, а поступает точно к месту пайки. Обращаться с паяльной станцией следует очень бережно, не прилагая грубых физических усилий. Иначе можно легко повредить никелевую защиту жала, и из-за обнажившихся участков меди оно вскоре придет в негодность.
Паяльные станции мировых фирм Hakko, Pace, Ersa, Weller, Antex, Adcola, Ungar отличаются более толстым покрытием и служат намного дольше, но и стоят гораздо дороже, чем китайская продукция. Особой прочностью обладает жало серии Goot (Япония), медный стержень которого покрыт двойным толстым слоем: сначала стали, а потом алюминия. Но даже такое «вечное» жало тоже нельзя оставлять без защиты – оно должно быть под тонким слоем припоя.
Вернуться к оглавлению
Правила лужения медного сердечника
Итак, чтобы можно было паять детали качественно и быстро, следует облудить жало паяльника (см. видео). Предварительно наконечник нового или уже побывавшего в работе прибора нужно до блеска зачистить напильником и наждачной бумагой. Причем полностью – и открытую его часть, и находящуюся в теле паяльника. Кстати, внутреннюю часть жала желательно смазывать термопастой – она улучшает теплопроводность и облегчает последующее извлечение наконечника.
Затем паяльник нагревают, периодически проверяя наконечником состояние канифоли. В емкость с расплавленной канифолью кладут небольшой кусочек припоя. Затем быстро опускают зачищенное и вытертое мокрой тканью жало, помещая его под кусок припоя.
При этом жидкая канифоль очищает сердечник от окисла меди, а плавящийся припой сразу же залуживает его. Не надо экономить канифоль – если ее мало, припой распределится по поверхности наконечника неровно, бугорками. А нужно добиваться, чтобы его слой был равномерным.
Потом остается только быстро удалить излишки покрытия, протерев жало мокрым полотенцем.
И впредь надо следить, чтобы оно не нагревалось свыше +300˚С, иначе сердечник снова окислится и все труды окажутся бесполезными.
Некоторые умельцы варьируют температуру, подключая к паяльнику диммер – регулятор мощности освещения помещений.
Чтобы облудить жало прибора, опытные мастера пользуются припоем марки «ПОС-40» (с 40% олова) в виде толстых прутьев, которые обычно расплющивают перед работой. Менее желателен припой «ПОС-61» – он легче плавится, поэтому его слой на сердечнике выгорает гораздо быстрее. Наносить припой на жало удобнее всего вторым, более мощным паяльником.

В современном доме, наполненном техникой, часто встречаются простые поломки, которые при должном умении легко устранить самостоятельно. Чаще всего встречается такая поломка, как разъединение контактов и разрыв проводов. В домашних условиях с такой проблемой можно справиться при помощи обыкновенного паяльника.

На множестве сайтов есть инструкции, как правильно выбрать паяльник и самостоятельно паять, как подобрать припой и флюс. Но в большинстве своем в инструкциях опускается такой важный вопрос как правильно залудить паяльник.

Если неправильно подготовить инструмент к работе, то результаты стараний будут совершенно некачественными, а контакты в приборе – ненадежными.

На метод лужения в основном влияет материал, из которого изготавливается непосредственно жало паяльника.

Медь

Самыми популярными и доступными по цене являются жала, изготовленные из меди и ее сплавов. Данный металл обладает хорошей теплопроводностью, однако имеет большой минус- медное жало очень мягкое и по этой причине очень быстро изнашивается. Также медные жала не подходят для работы над мелкими радиодеталями.

Не обгораемые наконечники

Гораздо лучшие характеристики имеют необгораемые жала. Они тоже выполнены из медных сплавов, но имеют специальное защитное покрытие из никеля или серебра.

Найти инструкцию, как залудить жало такого паяльника не получится – данный процесс выполняется еще на этапе изготовления жала, и благодаря специальному покрытию повторять данную операцию больше не придется.

Сталь

В редких случаях можно встретить паяльники с жалом, выполненным из стали. Этот материал гораздо более долговечный и прочный по сравнению с медью, но обладает очень плохой теплопроводностью. Это обуславливает весьма малую популярность паяльников со стальными наконечниками.

Керамика

В последнее время все больше набирают популярность паяльники с жалами, изготовленными из керамики. Они обладают завидной теплопроводностью, не покрываются окислами и как следствие, не требуют лужения.

Также благодаря своей плотности, керамический наконечник может быть весьма тонким, что как нельзя лучше подходит для работы с мелкими радиодеталями и создания авторской бижутерии.

Составные наконечники

В продаже можно встретить жала, сделанные сразу из нескольких металлов. При создании таких деталей учитываются все плюсы и минусы каждого из используемых металлов, чтобы полностью отразить его достоинства и нивелировать недостатки.

Самым популярным является такое сочетание металлов, как соединение стали, меди и никеля. Твердая сталь служит осью жесткости, мягкая медь служит хорошим проводником, а никелевое покрытие защищает медное жало от окисления.

Начало работы

Начинать работу с новым и уже использовавшимся ранее инструментом необходимо совершенно по-разному.

Как же залудить новый паяльник?

Стоит вспомнить, что в лужении нуждаются только медные и стальные жала. Для других данная процедура не требуется.

Начинать работу с новым паяльником следует с удаления с его поверхности патины – зеленоватого налета, который создают продукты окисления. Удаляется патина при помощи мелкозернистой наждачной бумаги. Далее можно приступать непосредственно к лужению.

Чтобы знать, как залудить медный паяльник, надо знать, что такое лужение. Под этим термином понимается покрытие поверхности жала тонким слоем разогретого припоя. Данная операция поможет не допустить окисления металла во время работы, что благотворно повлияет на качество шва.

После снятия окислов с нового паяльника и придания нужной формы старому жалу, можно приступать к лужению. Для этого паяльник разогревается до температуры плавления канифоли, после чего ей обрабатывается жало.

Чтобы выполнить этот процесс было легче, можно посмотреть фото как залудить паяльник. Это поможет подобрать оптимальное количество припоя и канифоли для выполнения данной работы.

Фото инструкция как залудить жало паяльника

Как паять паяльником правильно: инструкция для новичков

Когда начинающий электрик наблюдает за работой мастера с паяльником, то все действия кажутся простыми и понятными.

Однако стоит только самому взять инструмент в руки, как сразу начинаются неприятности: припой не держится, контакты отваливаются, изоляция сгорает, жало покрывается сажей.

Чтобы этого не происходило необходимо соблюдать определенные правила.

Мастер их знает и выполняет. Новичку же я советую вначале понять, как паять паяльником правильно. Только после этого браться за эту работу.

Содержание статьи

Особенности подготовки рабочего места и инструмента

3 главных секрета: поза, свет и воздух

Даже в домашних условиях для выполнения качественной пайки необходимы удобная поза работника с хорошим освещением. Рекомендую установить рабочий стол около окна, на который в дневное время попадают солнечные лучи, а вечером светит искусственный источник.

Пайка связана с нагревом веществ, выделением дымов. Хотя разогретая канифоль пахнет хвоей, но этот запах при частом вдыхании все же вреден. А другие флюсы и кислоты еще опаснее. Попадая в организм через органы дыхания они накапливаются, вызывают хронические заболевания.

Поэтому важно проветривание. Работайте с открытой форточкой, а еще лучше — используйте принудительную вытяжку.

Полезные приспособления

Невысокая жестяная баночка с бумажной прокладкой необходима для работы с припоем и канифолью.

Специальная подставка помогает хранить нагретый паяльник, а губка позволяет очищать горячее жало от окислов.

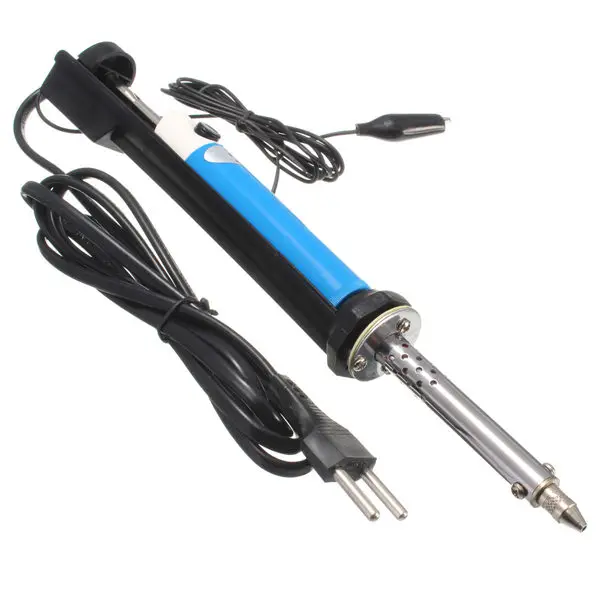

Убирать излишки расплавленного припоя удобно оловоотсосом.

Работы с мелкими предметами облегчают пинцет, небольшие тисочки, приспособления типа «третья рука». Самый простой вариант: обычные пассатижи с резинкой.

Можно своими руками изготовить и другие простые конструкции.

Выбор и подготовка паяльника

Продажа предлагает различные модели с напряжением от 12 до 220 или 380 вольт. Каждый паяльник создается для конкретной работы, хотя имеет универсальные возможности.

Их оценивают мощностью потребления электрической энергии, которая расходуется на разогрев жала наконечника.

Пайку радиодеталей удобно выполнять паяльником мощностью 40÷60 ватт, а для проводов выбирают 80÷100.

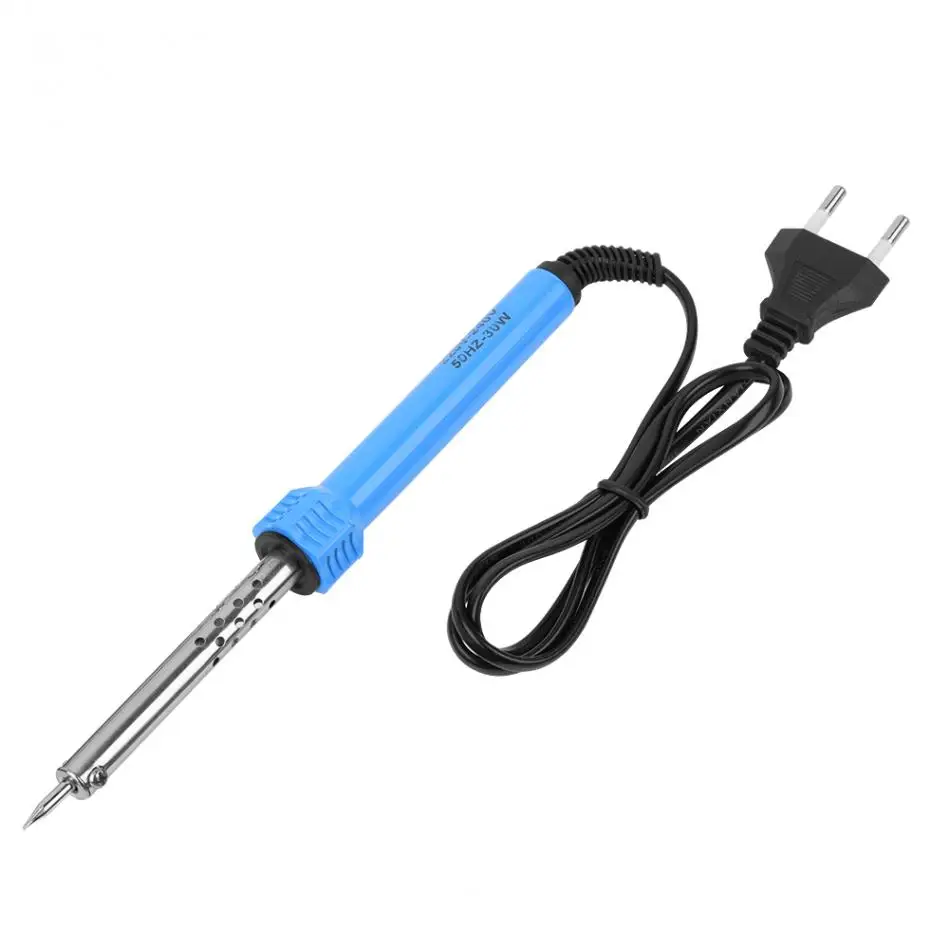

Для начинающих паяльщиков достаточно пользоваться простыми моделями двух конструкций паяльников с:

нагревом от нихромовой проволоки и медным стержнем;

керамической вставкой и медным жалом с никелевым покрытием.

Первый тип паяльников дешевле, но он требует постоянного ухода за наконечником, дольше разогревается до нужной температуры, быстрее изнашивается.

Паяльник с керамической вставкой лучше работает, но он дороже. К тому же керамика требует аккуратного обращения. Она может расколоться от механического удара.

Личные предпочтения

Более 30 лет пользуюсь трансформаторными паяльниками типа «Момент».

Кому-то он не нравится из-за дополнительного веса. Но для меня этот показатель не критичен. Мощность в 65 промышленного образца хорошо подходит для радиолюбительской пайки, но ее недостаточно для соединения электрических проводов.

Поэтому собрал более мощную конструкцию своими руками.

Эта технология описана отдельной статьей на сайте.

О подделке брендов

Я долго не мог понять, почему трансформаторные паяльники мне нравятся, а в интернете их массово критикуют. Даже в указанной выше статье мне читатели высказывали отрицательное мнение о них, ругая недолговечность и плохое качество.

Понял я это только осле того, как посетитель моего сайта прислал мне для экспериментов перегоревший паяльник китайской компании Licota.

Он очень красиво выглядит, обладает небольшим весом, удобно лежит в руке и оригинально упакован. При детальном знакомстве с ним я обнаружил множество дефектов монтажа и конструкции. Расписал их отдельными статьями:

О некомплекте пластин железа магнитопровода;
Нарушениях технологии намотки изолированного провода на катушку и необходимости дорабатывать ее внутренние поверхности;
Выявлении конструктивного дефекта силовой обмотки;
Замены силовой обмотки;
Сравнении электрических характеристик двух паяльников: старого советского и современного из Китая.

Покупая дешевые паяльники у сомнительных продавцов можно нарваться на некачественную продукцию, потерять деньги и время. Обращайте внимание на рабочие электрические характеристики и предоставление гарантий.

Существуют другие различные виды паяльников, предназначенные для качественного выполнения профессиональной работы. Но начинать обучение пайке лучше на описанных выше моделях.

О заточке наконечника

Чистота не только залог нашего здоровья, но и гарант качественной пайки. Ее необходимо обязательно соблюдать во время работы.

Медный наконечник паяльника разогревается до такого состояния, что на нем образуются окислы и нагар. Когда они проникают в припой, то о качестве пайки можно забыть. Поэтому конец жала всегда должен быть чистым и хорошо заточенным.

Его форма создается под определенный вид спаиваемых деталей:

«плоская отвертка» хорошо передает тепло. Ее применяют для прогрева массивных деталей;
«пирамидка» или «острый конус» позволяет удобнее контролировать величину нагрева. Она используется для соединения мелких радиоэлементов или тонких проводов;
«затупленный конус» затачивают для пайки проводов среднего сечения.

Большей популярностью пользуется первый вид заточки. Его можно формировать ударами молотка. Тогда металл лучше уплотняется и дольше сохраняет свои свойства.

Располагая этот наконечник на спаиваемой детали плоскостью или острым углом можно регулировать степень ее прогрева.

Современные паяльники с керамикой имеют набор съемных насадок самых необходимых форм. Они покрыты сверху слоем никеля, не требуют заточки и подготовительной обработки.

Как залудить медное жало

Наконечник нового паяльника без защитного никелевого покрытия требуется покрыть тонким слоем припоя, который станет предохранять его от образования нагара и преждевременного износа. Для этого:

паяльник включают под напряжение, разогревая наконечник до рабочего состояния;
погружают его в кусочек канифоли;
расплавляют припой, распределяя его по поверхности наконечника жала. Удобно пользоваться деревянным предметом.

Из чего состоят этапы пайки

Основной задачей этой технологии является соединение двух металлических деталей, чаще всего проводников, легкоплавким сплавом так, чтобы они прочно держались и пропускали электрический ток с минимально возможным сопротивлением.

Для этого необходимо последовательно выполнить ряд действий. Разберем их на примере спаивания проводов. Это:

снятие изоляции с соединяемых концов провода;
механическая зачистка металла жил до идеального состояния от окислов;
термообработка с флюсом — залуживание концов тонким слоем;
нагрев припоя с нанесением его на место пайки.

Снятие изоляции

Диэлектрический слой провода может быть выполнен из полиэтилена, ткани, лака или другого подобного материала. Его необходимо убрать.

Лучше всего эту работу выполнять острым ножом, располагая его лезвие почти параллельно оси металлической жилы. Так исключается ее порез и нанесение глубоких царапин. Они ослабляют механическую прочность и увеличивают электрическое сопротивление. Допускать этого нельзя.

Тонкие провода, покрытые лаком, достаточно обработать открытым пламенем спички или зажигалки. Это же способ подходит для витой пары и даже более толстых жил.

В продаже существуют специальные клещи различных конструкций для снятия изоляции с конца провода любого диаметра. Они позволяют профессионально выполнять эту работу без повреждения жилы.

После снятия изоляции оценивают состояние металлической поверхности. Обращают внимание на чистоту, отсутствие вмятин и порезов.

Удаление загрязнений и оксидной пленки

Только чистый металл сможет обеспечить качественное соединение деталей при пайке. Его создают механической очисткой поверхности и химическими растворами.

Вначале работают лезвием ножа, слегка прижимая его к загрязненному металлу под тупым углом. Жилу протягивают от слоя изоляции к оголенному концу, немного вращая в одну сторону. Металл сразу потеряет тусклость, станет блестеть.

Химическая очистка предполагает обработку растворителями, спиртом, флюсом ФЭС.

Лужение контактных площадок

Окончательную зачистку поверхности металла проводника осуществляют термообработкой флюсом, используя залуженный наконечник паяльника. Самым популярным и универсальным средством является канифоль. Ее используют в твердом состоянии, растворенной в спирте или желеобразной.

Продажа позволяет приобрести канифоль в любом виде и предоставляет широкий ассортимент других флюсов.

Для пайки деталей электрических схем не рекомендуется пользоваться флюсами, содержащими в своем составе кислоты. Их довольно сложно полностью нейтрализовать, а даже незначительные остатки быстро окисляют металл, разрушают его структуру.

Последовательность лужения жилы провода твердой канифолью:

Прогревают паяльник до нужной температуры. Она может колебаться в пределах от 180 до 240 градусов и зависит от припоя и соединяемых металлических деталей. Для контроля нагрева жала касаются наконечником твердой канифоли. Если она начинает бурно образовывать пар, то прогрев нормальный.
Очищенный проводник укладывают на канифоль и прикасаются к нему наконечником паяльника. Провод вращают для равномерного покрытия расплавленным флюсом.
Жалом паяльника расплавляют припой и наносят его на обработанный канифолью провод, равномерно распределяя по поверхности.

Раствор канифоли в спирте наносят кисточкой на залуживаемую поверхность или просто капают через трубку капельницы.

Желеобразную канифоль выдавливают из специального шприца, что очень удобно делать.

Обработанный жидкой или желеобразной канифолью проводник прогревают разогретым наконечником паяльника с капелькой припоя, разгоняя его по всей контактной площадке.

Непосредственная пайка

К нему приступают после того, как обе контактные площадки подготовлены к соединению: очищены от грязи и окислов, залужены.

Запаиваемые концы соединяют вместе. На них накладывают разогретым паяльником кусочек припоя, обеспечивая его растекание по обеим площадкам. После этого жало резко отводится в сторону, а детали остаются в неподвижном состоянии до момента полного застывания олова. Об этом судят по небольшому потемнению его цвета.

Правильно выполненная пайка отличается прочным соединением контактов и ровной поверхностью застывшего припоя, который немного блестит. Проверяют ее качество небольшим механическим усилием на разрыв.

Если же поверхность припоя имеет потемнения и неровности, то пайка выполнена ненадежно, ее требуется исправить.

5 советов по созданию надежной пайки

К ним относят:

Прогрев соединяемых деталей следует выполнять не острием наконечника, а его боковой поверхностью. Это обеспечивает больший контакт и лучшую передачу температуры. Однако, работая жалом с тупым наконечником или трансформаторным паяльником этот совет практически не поможет.
Для придания повышенной прочности создаваемому соединению создается дополнительная скрутка проводов.
Механическое приспособление третья рука облегчает фиксацию неподвижного положения соединяемых деталей.
Новые электронные компоненты изготавливают с залуженными контактными поверхностями. Если они ничем не загрязнены, то на них можно сразу наносить флюс и припой без предварительного лужения. Это ускоряет процесс пайки.
Продажа предлагает мастерам трубчатый припой, внутри которого расположен флюс. Обычно это канифоль. Такой комбинацией проще работать: сокращается количество промежуточных операций за счет одновременной подачи обоих компонентов.

4 признака качественной пайки

Надежность соединения оценивают по:

яркому блеску созданного поверхностного слоя;
отсутствию излишков припоя на деталях;
прочности на разрыв контрольного механического усилия;
целостности слоя изоляции, отсутствию следов оплавления.

Дополнительно рекомендую посмотреть видеоролик владельца AutoAndElectronics «Как паять паяльником правильно».

Если же у вас еще остались вопросы по этой теме, то задавайте их в комментариях. Я обязательно отвечу.

Полезные товары Полезные сервисы и программы

Как правильно облудить жало нового паяльника

Подготовка и уход за паяльником

Если на эту страничку попали те, кто уже умеет правильно паять, то информация Вам вряд ли пригодится, это мануал для новичков.

Радиоэлектроника для начинающих начинается с пайки. Это аксиома. Научиться паять довольно просто, как и в любом деле, нужна практика. Если паяльный набор готов, то пора приступить к подготовке инструмента.

Заточка жала паяльника.

Прежде чем паять необходимо подготовить новый паяльник к работе, а точнее, заточить жало под определённую форму и покрыть тонким слоем припоя.

Жало необходимо заточить напильником под углом в 30-40 градусов, так, чтобы получился клин. Острый край жала следует затупить, чтобы получился плоский край шириной около 1 мм. Обычно, у новых паяльников жало уже заточено клином, но оно покрыто слоем патины – зеленоватым окислом меди и кислорода. Этот окисел надо убрать напильником по металлу или мелкозернистой шкуркой.

Кроме “классической” клиновидной формы жалу можно придать и другую, всё зависит от того, что вы будете паять. Для пайки мелких деталей можно сделать его форму наподобие вытянутого конуса с шириной края 2 — 3 мм. Или же сделать пропил в краю, чтобы можно было одним касанием выпаивать SMD-резисторы.

Сразу после того, как заточили жало, нужно установить его в паяльник и залудить. Если не сделать этого, медная поверхность жала окислиться на воздухе и его придётся затачивать заново!

Залуживаем жало паяльника.

Далее необходимо залудить жало, т.е покрыть его тонким слоем припоя. Для этого включаем электрический паяльник в сеть и ждём, когда медный стержень прогреется до определённой температуры. Когда жало прогреется, это станет заметно по красноватому оттенку, медь станет красновато-оранжевого цвета. Затягивать прогрев не стоит, иначе жало обгорит. Как только жало приобретёт чуть красноватый оттенок, его необходимо прислонить к кусковой канифоли или смоле.

При этом будет обильное выделение дыма. Расплавленной канифолью покрываем всё жало. Далее расплавляем небольшой кусочек припоя так, чтобы он равномерно растёкся по поверхности. Можно потереть жало о деревянную дощечку, так припой лучше распределиться по медной поверхности.

Медное жало должно быть покрыто ровным слоем припоя. Если на поверхности остались непокрытые припоем участки, процесс лучше заново повторить.

Вот так происходит подготовка паяльника к работе. По мере необходимости процесс надо будет повторять, но делать это часто совсем необязательно.

Писал всё довольно подробно, чтобы новичкам было как можно легче.

Уход за паяльником.

Как и любой другой инструмент, паяльник требует ухода. Время от времени жало у паяльника выгорает, на нём появляются рытвины и неровности. Устраняется выгорание затачиванием жала и его лужением. Также следует обратить внимание на то, что при длительном использовании стержень покрывается окалиной, что препятствует быстрому прогреву.

Почему жало паяльника выгорает? Дело в том, что при нагреве медь частично растворяется в припое, а сам край жала подвергается пусть и небольшому, но механическому воздействию. Также стоит понимать, что когда паяльник не используется, жало сильно разогревается и это способствует окислению меди. Поэтому при холостом простое рекомендуют либо выключить паяльник, либо уменьшить температуру. У обычного электрического паяльника типа ЭПСН температурной регулировки нет, поэтому при простое его лучше выключить.

Окалину удаляют следующим образом.

Пассатижами вытаскивают медный стержень из паяльника. Убирают окалину со стержня с помощью мелкозернистой шкурки. Можно покрыть стержень небольшим слоем графита, потерев его о грифель обычного карандаша. Это предотвратит быстрое образование окалины в будущем. Лёгким постукиванием по нагревательному элементу паяльника добиться извлечения окалины из нагревательного элемента, где был установлен медный стержень. Устанавливают медный стержень на прежнее место.

Следует время от времени проверять состояние изоляции электрического паяльника. Для этого замеряют сопротивление между сетевой вилкой паяльника и жалом. О том, как измерять сопротивление я уже рассказывал. На омметре следует выставить мегаомный предел измерения (1 — 10Мом). Помните, что касаться руками металлических щупов мультиметра при замере сопротивления нельзя. Иначе, прибор покажет общее сопротивление Вашего тела и замеряемой цепи. Прибор должен показать бесконечно большое сопротивление. Это будет свидетельством добротной изоляции между жалом паяльника и электрической сетью.

Для тех, кто уже обзавёлся паяльной станцией, подойдут сменные жала 900М из меди. Они также требуют подготовки перед работой.

Основные сведения о процессе лужения

Для механической очистки применяются:

абразивный камень;
наждачка;
другой паяльник.

Чистка паяльника с необгораемым жалом

Подготовка и обслуживание

Чем интенсивнее идет работа, тем скорее жало паяльника выгорает и обрастает чешуйками окалины.

Во время продолжительного нагрева до высоких температур медь, из которой сделан наконечник, частично переходит в расплав о

Как залудить паяльник? Как правильно облудить жало нового медного китайского паяльника, со стальным и другим покрытием в домашних условиях?

Знаниями о том, как залудить паяльник и обслуживать его по мере эксплуатации, могут похвастать далеко не все начинающие радиолюбители и домашние мастера. Между тем эта процедура является обязательной как при эксплуатации нового устройства, так и при восстановлении работоспособности старого. О том, как правильно облудить жало нового паяльника – медного китайского, со стальным или другим покрытием – в домашних условиях, стоит поговорить более подробно.

Особенности

Работа с нагревательным элементом инструмента при пайке проводов, микросхем, радиодеталей позволяет превращать твердый металл в жидкий, но контактная часть жала для этого должна пройти предварительную обработку. Она заключается в механической очистке поверхности, удалении окислов и распределении тонкого слоя припоя. Все эти меры направлены на продление срока службы сменного элемента и улучшение его контактных свойств. Вот только правильно залудить паяльник может далеко не каждый мастер.

Стоит отметить, что современные необгораемые и керамические жала обычно не предназначены для механической обработки.

Они проходят этап подготовки еще на производстве, а вот медные, стальные и комбинированные элементы требуют особого внимания. Дело в том, что новый инструмент еще не покрыт полудой — тонким слоем расплавленного припоя, необходимым для сцепления во время пайки. Кроме того, отправленный на долгое хранение или регулярно используемый, но нечищеный паяльник может нуждаться в удалении следов окисления, тоже ухудшающих контактные свойства проводника. Все эти проблемы и решаются при помощи лужения — процедуры, предусматривающей определенную последовательность действий.

Все работы выполняются вручную при помощи минимального набора приспособлений и инструментов. В некоторых случаях для необгораемых жал рекомендуется лужение при помощи специальных металлических «мочалок» или очистка губками с жесткой структурой.

Как облудить жало?

Правильно облудить жало нового паяльника в домашних условиях может каждый мастер с минимальными навыками ручного труда. Важно лишь учесть тип наконечника: обращаться с несгораемыми, со стальными, медными и керамическими вариантами нужно по-разному. Более того, стоит учитывать и происхождение инструмента и материалов — медные сплавы китайского производства часто имеют большое количество примесей.

Простейшее лужение проводится при каждой пайке в начале работы с инструментом. Для этого нужно полностью прогреть жало до приобретения металлом красно-оранжевого цвета, а затем прижать его к канифоли. Дождавшись равномерного распределения флюса по поверхности, процедура повторяется с припоем. В итоге наконечник будет покрыт тонким слоем оловянно-свинцовой смеси, помогающей без проблем осуществить пайку.

Медное

Подготовка к работе нового или давно не использовавшегося медного жала требует определенных усилий. Для начала требуется механически зачистить его от нагара, если он присутствует. Обработка продолжается, пока потускневшая медь вновь не засияет, как новая. Для этого используется крупная наждачная бумага, при необходимости придания жалу формы — напильник. По завершении процедуры очистки стоит тщательно отполировать поверхность — это замедлит окисление.

А также для повышения плотности медного наконечника в условиях мастерской можно применить такой прием, как оковка.

Он подразумевает отбивку металлического стержня. При такой обработке даже сильно пористая медь приобретет необходимую для качественной пайки структуру.

Залудить жало паяльника после механической зачистки можно разными способами.

В емкость с канифолью поместить несколько кусочков припоя. Нагреть и погрузить наконечник паяльника во флюс и олово, дождаться, пока оно распределится по поверхности, извлечь инструмент. После нанесения полуды жало обрабатывают куском грубой суконной ткани, обеспечивая растирание жидкого металлического покрытия. Стоит быть готовым к тому, что в процессе работы будет выделяться большое количество дыма — проводить манипуляции следует в хорошо проветриваемом помещении.
Разложить сукно на поверхности стола, рядом на гладкой доске положить кусок канифоли. Разогретый наконечник паяльника помещается во флюс, извлекается, натирается прутком припоя по всей площади. Процедура повторяется несколько раз. По завершении обработки выполняется натирка сукном. Этот способ хорош тем, что дает меньше дыма и сопутствующего ему неприятного запаха.

Важно помнить, что медное жало паяльника нужно залуживать перед каждым применением. Зачистка нужна после длительного хранения или по мере накопления нагара.

С нового паяльника сначала удаляются следы патины — зеленоватого налета. На стальных наконечниках, которые тоже нуждаются в обработке, может присутствовать ржавчина — все посторонние включения удаляются при помощи наждачной бумаги с мелким зерном.

С современным покрытием

Керамическое и необгораемое никелевое покрытие наконечников в паяльниках считается «вечным» — не требующим лужения. На практике оказывается, что это не так. Нагар и окалина появляются на их поверхности так же часто, препятствуя нормальной пайке. Если налет уже образовался, использовать для зачистки механические и жесткие абразивные средства нельзя. Здесь нужно действовать более тонко, чтобы не нарушить защитный слой.

Для выполнения работы можно использовать х/б ветошь — ею тщательно протирается вся поверхность наконечника. Материал предварительно тщательно смачивается водой и отжимается, поскольку работать предстоит с разогретым до высокой температуры инструментом. После этого жало сразу же погружается в канифоль или другой флюс. Рядом с ним прокладывается пруток припоя. Нужно дождаться, пока он равномерно покроет рабочую площадку наконечника, затем извлечь жало. Паяльник будет готов к работе.

Как очищать во время работы?

Иногда приходится решать проблему лужения паяльника непосредственно в процессе работы с инструментом. Обычно полуды хватает на 30 минут непрерывной работы под нагревом. После этого на медном наконечнике начинает образовываться нагар, продукты окисления из-за воздействия металла с кислородом.

В этом случае наиболее разумным решением будет перерыв для восстановления необходимого в работе покрытия.

Существуют экспресс-методы, позволяющие справиться с этой задачей максимально быстро. Вот некоторые из них.

С использованием бруска из хвойной древесины. На его поверхность помещается малое количество флюса, укладывается припой. В случае необходимости при помощи этого набора компонентов можно произвести лужение наконечника, практически не прерывая пайки.
С помощью металлической хозяйственной губки. Ее помещают в металлическую емкость так, чтобы изделие было крепко зажато стенками (подойдет стаканчик, кружка, банка из-под консервов). На дно укладывается слой паяльного сала или другого густого флюса. Опуская наконечник паяльника в губку, можно счистить нагар и окалину, а подцепив каплю олова, при такой обработке можно легко провести лужение. Способ очистки хорош тем, что подходит и для медных, и для необгораемых или керамических жал, причем можно действовать с достаточным усилием, не опасаясь повреждения хрупкого инструмента.
В канифоли. Этот метод годится для медных жал. В этом случае оно очищается о расположенный рядом с емкостью, в которой находится канифоль, напильник и сразу погружается во флюс, во избежание окисления меди. После этого жало можно залудить припоем.

Это основные способы быстрого восстановления оловянного покрытия на поверхности наконечника при пайке. Они применяются в ходе работы. По ее завершении жало лучше качественно очистить от нагара и покрыть слоем канифоли или другого флюса, а затем залудить.

Профилактика

Чем чаще используется паяльник, тем важнее оказывается проблема его очистки. Особенно страдают от неправильной эксплуатации инструменты, не имеющие регулятора нагрева. Жало такого паяльника регулярно выгорает, покрывается чешуйками и пленкой, возникающей при окислении металла на воздухе. Частично решить эту проблему помогает регулярное обновление слоя полуды, а также разогрев наконечника только с одновременным его погружением в канифоль.

О том, что контактная способность жала ухудшилась, легко узнать в процессе работы. Применяемый припой и канифоль в этом случае перестают равномерно растекаться по его поверхности, скапливаются на кончике, стекают и капают.

При появлении таких симптомов нужно сменить или очистить рабочую часть паяльника, а затем произвести лужение.

Если в процессе пайки приходится делать перерывы, поверхность медного жала лучше защищать от негативных внешних влияний, убавляя температуру нагрева. При отсутствии терморегулятора можно просто выключить прибор. Это позволит избежать окисления.

При наличии уже образовавшейся окалины действовать нужно иначе. Помогут некоторые меры.

Извлечение остывшего наконечника из места его крепления. Все работы проводятся только после отключения прибора от сети.
Зачистка поверхности жала. Она выполняется при помощи мелкоабразивной наждачной бумаги.
Нанесение защитного графитового покрытия. Эта мера профилактики поможет снизить интенсивность образования окалины в дальнейшем. В качестве источника графита подойдет грифель чертежного карандаша.
Легкими постукиваниями освободить гнездо жала от скопившейся в нем окалины.
Установить наконечник на место.

Важно следить за тем, чтобы температура нагрева инструмента в процессе работы не превышала необходимые пределы.

Если нет возможности установить терморегулятор, стоит подобрать оптимальную длину жала — чем она больше, тем слабее будет нагрев в точке контакта.

К мерам профилактики образования окислов и нагара на поверхности наконечника паяльника можно отнести и правильный подбор расходных материалов. Нельзя использовать канифоль по истечении срока ее годности. Если флюс потемнел, в нем есть вкрапления посторонних веществ, использовать его запрещено. В выборе припоя на оловянно-свинцовой основе стоит отдавать предпочтение самым светлым по своему оттенку вариантам. Они менее тугоплавкие, хорошо подходят новичкам.

Как очистить и залудить жало паяльника, смотрите далее.

Подготовка паяльника к пайке – Морской флот

Подготовка и уход за паяльником

Заточка жала паяльника.

Кроме “классической” клиновидной формы жалу можно придать и другую, всё зависит от того, что вы будете паять. Для пайки мелких деталей можно сделать его форму наподобие вытянутого конуса с шириной края 2 – 3 мм. Или же сделать пропил в краю, чтобы можно было одним касанием выпаивать SMD-резисторы.

Залуживаем жало паяльника.

Писал всё довольно подробно, чтобы новичкам было как можно легче.

Уход за паяльником.

Окалину удаляют следующим образом.

Следует время от времени проверять состояние изоляции электрического паяльника. Для этого замеряют сопротивление между сетевой вилкой паяльника и жалом. О том, как измерять сопротивление я уже рассказывал. На омметре следует выставить мегаомный предел измерения (1 – 10Мом). Помните, что касаться руками металлических щупов мультиметра при замере сопротивления нельзя. Иначе, прибор покажет общее сопротивление Вашего тела и замеряемой цепи. Прибор должен показать бесконечно большое сопротивление. Это будет свидетельством добротной изоляции между жалом паяльника и электрической сетью.

Какие бы новшества ни предлагал современный рынок инструментов для ремонта радиотехники, паяльник остаётся одним из самых надёжных и безопасных устройств.

Процесс пайки проводов и микросхем считается эффективным, поскольку благодаря ему можно добиться максимально прочного соединения между проводами и мелкими деталями.

Достичь такого результата помогает добавление в область контакта специального материала — припоя, имеющего более низкую температуру плавления, чем у соединяемых деталей.

Таким образом, пайка при помощи паяльника представляет собой воздействие определённой температуры на разные металлические поверхности для их прочного и качественного соединения. Однако перед тем, как приступить к работе с паяльником, вначале следует разобраться в правилах пайки и прочих тонкостях данного процесса.

Что нужно для пайки паяльником

Чтобы что-то припаять, вначале необходимо подготовить все необходимые для данного процесса инструменты.

Разумеется, потребуется сам паяльник. Для работы в домашних условиях оптимальным вариантом будет паяльник с мощностью от 15 до 30 ватт. Выбор мощности прибора напрямую зависит от того, что именно планируется паять. Для простых деталей подойдёт паяльник с минимальной или средней мощностью, в то время как для более профессиональной пайки наиболее практичным будет прибор в 40 ватт.
Обязательно потребуется припой, который очень важно грамотно подобрать. Основная функция припоя состоит в создании неразъёмного соединения в процессе пайки. В настоящее время существует несколько типов припоя, которые предназначены для решения различных задач (медные, серебряные, оловянные, свинцовые и т. д. ). Однако для запайки контактов в микросхеме или для обычного соединения проводов вполне подойдёт канифоль. Использовать её в электротехнике не рекомендуется, поскольку кислоты, которые содержатся в канифоли, могут попросту разрушить контакты и уничтожить сложные части схемы. Следует помнить, что только правильно подобранный припой способен обеспечить наилучшее соединение деталей.
При работе с паяльником для чистки и залуживания «жала» прибора потребуется использовать флюс — специальная смесь органического или неорганического происхождения, необходимая для удаления с наконечника инструмента частиц кислот, выделяемых припоем. Флюс бывает в виде порошка, жидкости или пасты. Несмотря на огромный выбор разных флюсов, самым универсальным и наиболее эффективным считается флюс, изготовленный из канифоли.
Чтобы с максимальным удобством и комфортом можно было пользоваться паяльником, следует подготовить для него специальную подставку. Поскольку прибор имеет очень высокую температуру нагрева, чтобы не прожечь вещи или предметы обязательно нужно подготовить подставку, выдерживающую высокие температуры.
Потребуется напильник. Чтобы процесс запаивания проходил просто, необходимо заточить и очистить наконечник паяльника напильником. Главное, чтобы «жало» инструмента было ровным и не имело признаков нагара.
Также для работы с прибором понадобятся тиски или пассатижи — с их помощью можно чётко фиксировать провода или платы, направлять их в нужное положение в процессе запаивания. Если этих инструментов не оказалось под рукой, на крайний случай можно воспользоваться пинцетом.
По окончании работы с инструментом нужно будет воспользоваться спиртом, при помощи которого можно смыть следы флюса.

Имея под рукой все необходимые инструменты, можно приступать к работе с паяльником.

Как правильно паять паяльником с канифолью

Канифоль обладает такими уникальными качествами, как лёгкость растворения в различных органических соединениях, например, ацетон или спирт. В процессе нагревания данное вещество может расщеплять сложные химические соединения наподобие меди, олова или свинца. Поэтому правильное использование канифоли способствует уменьшению вероятность растекания вещества, разрушению оксидного покрытия, а также качественному лужению припаиваемых элементов.

Также нужно учесть, что чем тоньше окажется наконечник паяльника, тем проще будет с ним работать, особенно если дело касается припайки очень тонких проводков и деталей. Поэтому если он ещё не наточен, это следует сделать перед тем, как приступить к работе.

Описание процесса

Вначале следует подготовить рабочее пространство, где планируется проводить запайку деталей. Для этого нужно открыть форточку, поскольку испарения, которые идут от припоя, сильно загрязняют воздух. Также следует взять любую губку, хорошенько смочить в воде и разместить как можно ближе к паяльнику. Ну, а чтобы не запачкать рабочее место каплями припоя, лучше всего поверхность, на которой предстоит работать, застелить плотным картоном или иным аналогичным покрытием.
Под рукой обязательно должна находиться подставка для прибора.
Затем нужно подключить паяльник в розетку и нагреть его. В процессе нагревания прибора может пойти специфический запах и заметный дым — это нормально. Прибор будет готов к использованию сразу же после того, как жало полностью накалится, а дым и неприятный аромат испарятся.
После того как инструмент прокалился, его следует отключить. Это необходимо для того чтобы провести предварительную чистку жала от грязи и налёта. Чистить инструмент лучше всего пока он горячий. Для этого можно использовать подготовленную губку или тряпочку.
Затем нужно снова включить паяльник и дать ему тщательно прогреться.
После очистки и нагрева инструмента следует провести процесс лужения наконечника паяльника — покрытие жала лёгким слоем припоя, в данном случае — канифоли. Благодаря этой нехитрой манипуляции существенно увеличится теплообмен между деталями, которые предназначены для пайки.
Далее необходимо наконечник нагретого прибора на некоторое время окунуть в канифоль, чтобы на жало набралось немного припоя. Следует чуть-чуть подождать, пока припой нагреется и начнёт размягчаться.
Излишки канифоли можно снять при помощи картона или другого подручного инструмента.
Если планируется паять одну медную деталь, то достаточно будет одного лужения — нужно один раз прикоснуться к канифоли, после этого приложить кончиком паяльника с припоем к рабочей поверхности и немного подождать, пока проводок не покроется припоем. В результате данных манипуляций начнёт дымиться канифоль, а припаиваемые детали обтекут расплавленным веществом.
Для того чтобы качественно припаять две детали, их также необходимо по отдельности залудить, то есть, покрыть припоем. Следует помнить, что процесс лужения — это обязательная процедура, без которой не удастся качественно припаять нужные детали.
После завершения работы с паяльником, пока он ещё не остыл, необходимо удалить остатки припоя. Для этого жало инструмента нужно просто протереть влажной тряпочкой, а лучше губкой, смоченной в спирте или любом другом составе, предназначенном для этих целей.

Особых сложностей при работе с инструментом возникнуть не должно. Чтобы всё прошло гладко, лучше всего предварительно поупражняться в работе с канифолью на деталях, которые не жалко будет потом выкинуть. Ведь опыт всегда приходит с практикой.

Спаивание проводов

Для того чтобы правильно припаять медные провода при помощи канифоли, необходимо соблюсти определённую последовательность действий.

Вначале подготовить провода. Для этого концы проводов, которые нужно припаять, предстоит хорошенько зачистить от изоляции. Все сращиваемые между собой проводки, как правило, изолируются посредством специальной термоусадочной трубки. Если такая трубка присутствует, то её нужно обрезать при помощи острого ножа таким образом, чтобы длина выходила на 2−7 мм за пределы всех швов. Изоляционное покрытие должно быть около двух сантиметров с каждой стороны соединяемых проводов. Оголённые концы проводов необходимо обжечь, чтобы полностью освободить от изоляции.
Затем соединяемым концам проводов нужно обеспечить качественное механическое соединение. Для этого два конца провода перекручиваются между собой так, чтобы их центры плотно пересекались друг с другом. После этого конец одного провода следует скрутить вдоль длины кабеля. Туже самую манипуляцию следует проделать и со вторым концом другого провода.
Затем нужно поставить нагреваться паяльник, чтобы вначале залудить провода, а затем прогреть их. Для этого нагретый паяльник опускается в канифоль и берётся немного припоя, после чего прибором проводится пару-тройку раз по концам провода. В ходе лужения провод следует поворачивать и прогревать, что поможет обеспечить равномерное покрытие канифолью.
По окончании работы готовый провод следует заизолировать. Для этого надо обратно одеть термоусадку на уже припаянные провода. Это поможет не только прикрыть соединение, но и нагреть его, благодаря чему спаянный провод будет прочным и гибким.

Как видно, особых трудностей с запаиванием проводов при помощи канифоли, не возникает. Главное — не забыть залудить провод и проверить качество спайки. В случае необходимости лужение нужно повторить несколько раз до тех пор, пока провода прочно не соединятся припоем.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
Максимально качественной спайки можно добиться при использовании припоя с канифолью.
Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Подводя итоги

Паяльник — это универсальный инструмент, при помощи которого можно оперативно соединить разорвавшиеся провода или контакты, а также быстро отремонтировать микросхему или соединить лёгкие металлические поверхности.

Простота эксплуатации прибора позволяет любому мужчине научиться им пользоваться в кратчайшие сроки.

И что немаловажно: для работы с паяльником не требуется наличие каких-либо профессиональных навыков.

При первом включении нового паяльника в сеть бывает, из его корпуса начинает выходить дым, это выгорает лаки и жиры, которые попадают при сборке и консервации. Поэтому первое включение нового паяльника желательно делать в хорошо вентилируемом помещении или выставить паяльник в окно на улицу, подключив через удлинитель.

Прежде, чем приступить к пайке, жалу нового паяльника требуется придать напильником удобную для конкретного вида пайки форму. Если конец жала, прогрев паяльник в течение 15-20 мнут отковать, то оно будет служить дольше, так как медь уплотнится, и не так быстро будет растворяться при пайке в припое.

Самая универсальная форма жала – угловая и на срез. Реже, ножевидная, такая форма жала паяльника удобна, если нужно прогреть одновременно, например, ряд контактов разъема или выводов микросхемы при выпаивании из печатной платы.

Для возможности пайки паяльником некоторых радиоэлементов приходится изготовить специальное жало, как например на фото. Жало такой формы позволяет выпаивать паяльником без разрушения безвыводные SMD компоненты – резисторы, диоды, конденсаторы и другие радиоэлементы. Жалом стандартной формы такую пайку не выполнить.

После формирования жала паяльника, его рабочие плоскости необходимо залудить. Для этого прогревают паяльник до рабочей температуры, быстро прикасаются жалом по очереди к канифоли и припою, и растирают жало о плоскую деревяшку.

Признаком разогрева жала паяльника до требуемой температуры является вскипание канифоли с обильным выделением пара при прикосновении к ней жалом паяльника. Если не удается залудить жало, то нужно еще раз зачистить его рабочую поверхность и залудить повторно. Признаки хорошей залудки, это когда вся поверхность покрыта тонким слоем припоя.

Подставка для паяльника

Перед пайкой паяльник нужно разогреть. При этом корпус паяльника нагревается до температуры 300°С и для защиты окружающих предметов от повреждения необходимо исключить контакт паяльника с ними. Для этого служит подставка для паяльника, которая кроме функции защиты является своеобразным столиком, на котором обычно размещают флюс, припой, поролон для чистки жала паяльника и выполняют работы по лужению проводов.

Подставки для паяльника заводского изготовления не удобные в эксплуатации, главным образом из-за малых размеров. Подставку для паяльника легко сделать самому.

Для паяльника на 40 Вт у меня подставка сделана из листа фанеры толщиной 5 мм и размером 18 см×25 см. Большей столик удобен для работы, на нем я лужу поверхности деталей, стряхиваю на него излишки пропоя с жала паяльника. Для опоры горячей части паяльника к фанере на расстоянии 10 мм друг от друга, шурупами прикручены две чашки от звонка старого телефона. Они удобны по размеру, одновременно служат для хранения канифоли и кусочков припоя.

Благодаря круглой форме с паяльником чашки соприкасаются только в двух точках и поэтому мало отбирают у него тепла. На столике еще закреплен радио крокодил, который удерживает поролон для чистки жала. Легкосъемное крепление необходимо для увлажнения поролона (мокрый поролон лучше удаляет с жала грязь) и в случае необходимости замены его при износе. Крокодил я закрепил следующим образом. Сделал плоской его часть, предназначенную для вставления вилки, и подсунул под чашку.

Для паяльника на 10 Вт подставка несколько другая. Представляет собой пластмассовую коробку, в которой размещен понижающий трансформатор с 220 В на 12 В. Опора для паяльника, согнута из выкроенного листа железа, который одновременно является боковой крышкой коробки. Сверху прикручен лист стеклотекстолита, для лужения деталей.

Инструмент для выполнения пайки

На инструменте не стоит экономить, в наличии его должно быть достаточно, для выполнения любых видов пайки паяльником.

Качество и эстетический вид паяного соединения напрямую зависит от набора имеющегося инструмента. При пайке паяльником детали сильно нагреваются и в руках их не удержать. Поэтому нужны разных размеров пинцеты, плоскогубцы.

Если губки пинцета заточить, как показано на фотографии, то детали при пайке не будут выскальзывать. Таким пинцетам также будет удобно удерживать маленькие винтики при их закрутке.

Для зачистки от окислов и снятия изоляции понадобятся кусачки, нож, напильники, кар щетка, наждачная бумага. Для придания проводам требуемой формы, например концу толстого проводника для резьбового соединения при подсоединении к розетке или выключателю, понадобятся круглогубцы.

Микросхемы хорошо выпаивать с помощью медицинской иглы, отсоса или медной оплетки от экранированного коаксиального кабеля.

Освобождать заплывшие припоем металлизированные отверстия в печатных платах после выпайки деталей удобно зубочисткой, остро заточенной спичкой или швейной иголкой. Для этого нужно с одной стороны припой в отверстии разогреть паяльником, а с другой стороны вытолкнуть его с помощью выше перечисленного инструмента.

Паяльник дымится во время нагрева и к жалу не прилипает припой

Когда вы покупаете новую технику, вы рассчитываете, что она будет работать без серьёзных сбоев хотя бы в течение гарантийного срока. Но иногда случаются неприятности. Новый паяльник, первый раз включённый в розетку, вдруг начинает дымиться или вовсе не цепляет припой. Что делать в такой ситуации? Можно ли исправить проблему своими силами? И стоит ли обращаться в магазин и требовать замены устройства? Попробуем разобраться.

Проблема № 1: паяльник дымится во время нагрева

Когда после первого включения инструмента в комнате появляется дым и характерный запах гари, многие начинающие мастера теряются. Особенно если до этого они черпали информацию о способах и приёмах пайки только на тематических форумах или из обучающих видео на YouTube. Говорит ли дым о том, что оборудование неисправно? Не закончится ли первый самостоятельный опыт работы с паяльной станцией коротким замыканием? И что вообще происходит?

Решение

Без паники: такое поведение устройства совершенно нормально. При первом включении в сеть дымят абсолютно все паяльники. Связано это с тем, что перед упаковкой производитель наносит на стержень инструмента специальное антикоррозионное масло, препятствующее образованию ржавчины и защищающее металл от влажности и перепадов температуры. Паяльник перестанет дымить сразу же после выгорания смазки, поэтому не выключайте его и не снимайте с подставки.

Проблема № 2: к жалу не прилипает припой

Это больше касается не новых устройств, а уже проверенного в работе оборудования. В какой-то момент паяльник перестаёт цеплять припой. Или делает это значительно хуже, чем раньше. Что, в свою очередь, серьёзно усложняет процесс пайки и выводит мастера из терпения.

Решение

Жало паяльника теряет свои свойства из-за нагара. Чтобы устранить неисправность, нужно знать, из какого материала оно изготовлено.

Вариантов тут два:

Жало — медное. В этом случае необходимо зачистить поверхность детали напильником или наждачной бумагой. Затем включить паяльник, нагреть его и опустить в канифоль. Этот способ помогает снять оксидную плёнку и подготовить оборудование к работе. После того, как канифоль начнёт испаряться, нужно нанести на жало припой и снять лишнее целлюлозной губкой или толстой хлопчатобумажной тканью. Для закрепления эффекта операцию можно повторить 2–3 раза подряд;
Жало — необгораемое. То есть снабжённое специальным защитным слоем, оберегающим внутреннюю часть стержня. Любая механическая зачистка неизбежно разрушит это покрытие, поэтому лучше всего просто купить новое жало. Но, если у вас по какой-либо причине нет такой возможности, можно попробовать облудить его припоем и канифолью и продолжить работу.

В дальнейшем, чтобы избежать проблем с необгораемым жалом, всегда оставляйте на его поверхности немного припоя. Это продлит срок службы детали и сохранит внешний защитный слой от повреждений.

Проблема № 3: паяльник не нагревается

Перед тем, как начать работу, вам приходится ждать нагрева паяльника 10–15 минут? А может, инструмент и вовсе не способен достичь необходимой для пайки температуры? Банальная ситуация, знакомая каждому опытному радиолюбителю.

Решение

Скорее всего, из строя вышел нагревательный элемент. Если паяльник современный, можно просто купить новую деталь и произвести замену. Керамические нагревательные элементы продаются во всех специализированных магазинах электроинструментов, поэтому больших сложностей с поиском подходящих запчастей ожидать вряд ли стоит.

Если паяльник советский, дело обстоит немного иначе. Старые инструменты нагревались за счёт накала нихромовой нити, намотанной на медный стержень. Поэтому, чтобы восстановить мощность оборудования, придётся обновить намотку. Учтите, что чем короче нить, тем ниже сопротивление. А значит, слабее паяльник.

Иногда проблемы с нагревом возникают из-за нарушения контакта между жалом и нагревательным элементом. Чтобы вернуть инструменту былую мощность, просто проверьте, насколько плотно все части конструкции прилегают друг к другу. И, если это необходимо, подтяните болты на корпусе.

Проблема № 4: паяльник не включается

Порой устройство не просто не нагревается, а вообще отказывается включаться. И исправить это не помогает ни переключение регуляторов, ни проверка контактов жала.

Решение

Первое, что нужно сделать — проверить напряжение в сети. А затем осмотреть и при необходимости прозвонить провод паяльника, чтобы найти места разрывов. Чаще всего кабели перегибаются около вилки или корпуса инструмента, поэтому начните осмотр именно оттуда.

Не лишней будет и проверка исправности нагревательного элемента. Вполне может быть, что он вышел из строя. И из-за этой неприятности паяльник временно перестал подавать признаки жизни и выполнять свои прямые функции. Если это действительно так, замените нагреватель или обновите намотку.

Как ухаживать за паяльными жалами

Руководство по уходу за паяльником Weller

Жало любого паяльника – самый важный компонент в работе инструмента. Если он не может выполнять свою функцию эффективной передачи тепла к точке подключения, сам паяльник будет ненадежным. Плохое обслуживание жала – одна из основных причин проблем с пайкой.

Жала паяльника со временем изнашиваются и в конечном итоге нуждаются в замене, но меры по уходу за жалами могут продлить их срок службы, сэкономить деньги и улучшить результаты паяльных работ. Следуйте этим советам, чтобы воспользоваться преимуществами правильного ухода за жалами паяльника.

Использование высококачественного припоя

Одна из лучших профилактических мер, которые вы можете предпринять для защиты своих наконечников припоя, – это использование высококачественного припоя. Если вы используете некачественный припой, содержащий примеси, эти загрязнения могут накапливаться на наконечнике, мешать передаче тепла и затруднять пайку.

Покупка припоя у известных брендов – один из способов повысить уверенность в том, что продукт будет высокого качества. Вы также можете проверить качество припоя, нагревая его и наблюдая, насколько легко он плавится. Припой хорошего качества должен плавиться при ожидаемой температуре, в то время как припой низкого качества может расплавиться не полностью. Например, большинство припоев 60/40 (олово / свинец) должны легко плавиться при температуре около 460 градусов по Фаренгейту.

Если вы используете припой, содержащий свинец, внешний вид также даст вам представление о его качестве.Расплавленный свинцовый припой будет выглядеть блестящим, а некачественный продукт – более матовым. Качественный плавленый припой, не содержащий свинца, также имеет матовый вид.

Различные типы припоя действуют по-разному, поэтому важно проверить описание производителя, чтобы убедиться, что он работает должным образом.

Также важно выбрать правильный тип припоя для вашего проекта. Состав, который вам нужен, зависит от материала, который вы планируете паять, и от того, используете ли вы флюс, а также от соображений безопасности и здоровья.Например, Закон США о безопасной питьевой воде требует, чтобы вы использовали припой, не содержащий свинца, на всех линиях, по которым будет проходить питьевая вода. Размер проекта определит диаметр припоя, который вам подходит.

Вам также следует позаботиться о том, чтобы использовать ровно столько припоя, сколько вам нужно. Избыток припоя может попасть в гнездо или основание и вызвать короткое замыкание и заклинивание переключателей.

Поддержание оптимальной температуры

Поддержание постоянной и максимально близкой к оптимальной температуре наконечников поможет продлить срок их службы.

При использовании большого количества паяльников температура жала при использовании естественным образом снижается. Чтобы компенсировать это, многие паяльщики нагревают больше, чем необходимо. Однако использование чрезмерных температур сокращает срок службы ваших насадок и может привести к неоптимальным результатам.

Паяльные станции с датчиком температуры могут помочь вам регулировать температуру, не повредив жала. Эти утюги могут определять, когда температура упала или поднялась за пределы предполагаемого диапазона, и автоматически регулирует ее.Некоторые паяльники имеют более точную регулировку температуры, чем другие. Время восстановления, то есть время, за которое жало возвращается к желаемой температуре, также различается в зависимости от модели паяльника.

Температура, которую вы устанавливаете для утюга, также влияет на срок службы жала. Избегайте использования температур выше, чем вам необходимо, чтобы защитить ваши наконечники. Этот принцип также применим, когда вы не пользуетесь утюгом активно. Обязательно снижайте температуру до значения «холостой ход» или выключайте устройство, если не используете его в течение длительного времени.Некоторые утюги автоматически понижают температуру, когда они не используются.

Паяльники Weller обладают отличной температурной стабильностью. Например, утюг WEP70 Weller WE 1010 имеет температурную стабильность плюс-минус 10 градусов по Фаренгейту (± 6 градусов по Цельсию). Он также имеет режим ожидания и функцию автоматического понижения температуры, которая снижает температуру утюга в режиме ожидания.

Советы по очистке

Для ухода за оборудованием необходимо уметь чистить жала паяльника.Содержание наконечников в чистоте имеет решающее значение для обеспечения их правильной работы, а также может продлить срок их службы. Их следует очищать до, во время и после использования. Вы можете сказать, что ваш наконечник чист, когда он выглядит ярким и блестящим.

Перед пайкой используйте спирт и чистую ткань для удаления загрязнений, таких как жир, коррозия и окисление, с поверхности, подлежащей пайке.

Для очистки наконечников используйте латунную или нержавеющую вату. Латунная вата более мягкая и менее абразивная, а более твердая вата из нержавеющей стали имеет более длительный срок службы.

Металлическая вата эффективно удаляет грязь и другие загрязнения и позволяет избежать проблем, связанных с использованием влажной губки для очистки жала паяльника. Использование влажной губки уменьшит нагрев наконечника. Частое протирание влажной губкой вызывает повторяющиеся изменения температуры, в результате чего наконечник многократно расширяется и сжимается. Этот цикл вызывает усталость металла и, в конечном итоге, выход из строя наконечника.

Чистка шерсти не снизит температуру наконечника. Чтобы удалить небольшое количество загрязнений с кончиков металлической ватой, аккуратно нанесите их на шерсть.Для более стойких остатков держите утюг крепче и прикладывайте большее давление, когда протираете его о шерсть. Меняйте мазки, чтобы удалить загрязнения со всех сторон и краев наконечника.

После очистки немедленно смочите наконечник свежим припоем, чтобы предотвратить окисление.

Для интенсивной очистки иногда можно использовать полировальную планку Weller WPB1 с холодным наконечником. Используйте это устройство только тогда, когда наконечник холодный, так как использование его с горячим наконечником может повредить наконечник.

Если наконечник окислился, промойте его несколько раз активированным канифолью припоем с флюсовой сердцевиной.Это должно удалить оксиды, если только вы не допустили чрезмерного роста окисления. После очистки покройте поверхность наконечника толстым слоем припоя.

Использование Flux

Когда многие металлы вступают в контакт с кислородом воздуха, они образуют оксидный слой. Этот слой окисления предотвращает адекватное смачивание соединения припоем и отрицательно влияет на качество паяного соединения.

Флюс – это вещество, удаляющее этот слой окисления.Флюс растворяет слой оксида металла, который испаряется, когда флюс достигает точки кипения.

Флюс может быть в форме пасты или может находиться в сердечнике паяльной проволоки, что позволяет ему работать, когда вы паяете деталь без дополнительных усилий.

Не погружайте насадки во флюс для их очистки, так как это вещество вызывает коррозию. Некоторые флюсы, называемые водорастворимыми флюсами, могут повредить наконечники при более высоких температурах. Многие паяльщики используют эти флюсы только при выполнении проектов, требующих пайки волной припоя, за которой сразу же следует полная очистка для удаления излишков флюса на печатной плате.Использование проволочного припоя и водорастворимого флюса для ремонта и доработки все равно ускорит выход из строя наконечника.

Другой тип флюса, флюс без очистки, предназначен только для пайки деталей, которые практически не требуют очистки. Это очень мягкое очищающее действие обычно недостаточно для удаления окисления с жала паяльника. Сильно окисленный наконечник будет легко обнаружить из-за «выгорания», которое представляет собой появление черного или коричневого налета.

Лужить ваши советы

Вы должны лужить свои наконечники до и после каждого сеанса пайки, а также между пайкой каждые два-три соединения.Вы должны держать свой наконечник луженым всегда, с первого раза, пока вы не выбросите его. Когда вы лужите жало, вы покрываете его тонким слоем припоя.

Лужение предотвращает окисление наконечников, создавая защитный слой между воздухом и утюгом. Очень важно держать наконечник в луженом состоянии, поскольку железо быстро окисляется. Окисление препятствует эффективной передаче тепла наконечником. Предотвращение окисления за счет лужения продлевает срок службы ваших наконечников.

Лужение наконечников также упрощает пайку.Это помогает припойному проводу лучше плавиться и течет, облегчая пайку. Покрытие создает тепловой мост между наконечником и паяемой деталью, что увеличивает эффективность теплопередачи.

Чтобы лужить наконечник, выполните следующие действия. Сначала очистите наконечник. Затем нанесите на жало свежий припой. Используйте небольшое количество – достаточно, чтобы полностью покрыть его. Кончик по-прежнему должен выглядеть блестящим.

Если вы только начинаете сеанс, начинайте пайку, как только закончите лужение жала.На протяжении всего проекта чистите и залуживайте наконечник после каждых нескольких стыков. Если вы лужите наконечник после завершения проекта, снова ненадолго протрите наконечник после лужения, затем выключите утюг и уберите его.

Повторная активация советов

Если наконечник окислится, он станет темным, и вы, возможно, не сможете его залудить. Чтобы решить эту проблему, вы можете использовать активатор наконечника, чтобы повторно активировать его или повторно смочить.

Чтобы реактивировать наконечник, окуните его в пастообразное вещество активатора и перемещайте, пока он снова не станет блестящим.Мелкодисперсный абразив и добавки в активаторе разрушают и удаляют оксидный слой.

Когда наконечник станет почти чистым, снимите его с активатора и очистите, используя латунь или стальную мочалку. Затем немедленно залудите его заново. Промывка наконечника припоем путем повторного лужения удалит все оставшиеся загрязнения. Затем очистите его и снова залудите. После этого вы сможете без проблем пользоваться наконечником.

Высококачественный активатор наконечников Weller не содержит свинца и соответствует требованиям RoHS.Повторная активация наконечников с помощью этого продукта сохранит ваши наконечники в хорошем состоянии, упростит пайку и улучшит качество ваших результатов.

Наконечники для хранения

То, как вы храните жала паяльника, также может повлиять на их работу и срок службы. Соблюдение некоторых простых процедур при хранении советов поможет защитить их.

При хранении жала на более короткий период, например, между паяными соединениями в одном сеансе пайки, храните его в утюге в надежном держателе.Следите за тем, чтобы он не оставался при рабочей температуре, так как это сократит срок службы наконечника. Вы можете хранить многие утюги Weller в режиме ожидания, что позволит им поддерживать более низкую температуру, но при этом они будут готовы к использованию.

При хранении наконечников в течение длительного времени их следует очистить и залудить перед тем, как убрать их, чтобы предотвратить окисление. После того, как они остынут, вы также можете хранить их в герметичном контейнере, например, в сумке или ящике, чтобы дополнительно защитить их от окисления, влажности и загрязнения.

Храня наконечник в утюге, ослабьте гайку или винт, удерживающий его на месте, прежде чем убирать утюг. Это предотвратит застревание наконечника – проблему, известную как заедание.

Замена жала паяльника

Weller стремится упростить снятие, замену и повторную установку жала паяльника. На то, чтобы научиться менять жало паяльника Weller, не нужно много времени. С нашей паяльной станцией WE 1010, например, вы можете вручную менять жала без каких-либо дополнительных инструментов.

Вставляя наконечники, всегда проверяйте, правильно ли вы разместили их в стволе. Вы можете слегка ослабить винт или гайку, фиксирующую наконечник, чтобы он не заедал. Многие из наших моделей имеют футеровку из нержавеющей стали в отверстии для датчика в основании наконечника, чтобы наконечник не заедал за датчик.

Мы рекомендуем использовать оригинальные наконечники Weller для обеспечения оптимальной производительности и длительного срока службы. Мы предлагаем широкий спектр советов, чтобы вы могли найти идеальный инструмент для любой работы.Наши насадки точно соответствуют нашей однородной системе отопления, используют только самые качественные материалы и обеспечивают быструю и стабильную подачу тепла.

Подлинные наконечники Weller можно определить по «Знаку качества подлинного Weller», логотипу Weller и номерам деталей наконечников, выгравированным на наконечнике.

Советы по переработке

Когда вы используете высококачественные продукты и правильно ухаживаете за ними, они могут прослужить чрезвычайно долго.Однако со временем наконечники изнашиваются. Weller упрощает утилизацию ваших наконечников экологически чистым и экономичным способом. Мы даже отправим вам ваучер, который вы можете использовать для следующей покупки наконечников Weller, если вы отправите нам использованные наконечники по почте для утилизации.

Вот как это работает. Просто запросите у нас бесплатную коробку для утилизации наконечников. После того, как вы заполните коробку, отправьте ее нам, чтобы мы могли переработать наконечники экологически ответственным способом. Принимаем любые подсказки от любого производителя. За каждую полную коробку, которую вы отправите нам, мы дадим вам ваучер на 75 долларов, который вы можете использовать для покупки чаевых Weller у участвующих дистрибьюторов.

Ожидайте выдающихся результатов с Weller Tools

Если вы последуете приведенному выше совету по уходу за паяльными жалами Weller, вы сможете продлить срок службы жала, сэкономить деньги и улучшить качество паяльных работ. Правильный уход за паяльным оборудованием начинается с использования лучшего оборудования и аксессуаров. Жало Weller и другое наше паяльное оборудование, такое как паяльная станция WE 1010, обеспечивает экономичную работу и высокое качество, повторяемость результатов.Чтобы узнать больше, изучите остальную часть нашего веб-сайта или веб-сайта дистрибьютора сегодня.

Как чистить и обслуживать паяльник

Паяльник – удобный инструмент, если вы работаете с большим количеством электромонтажных работ. Он обеспечивает удобный способ подключения к электросети, хотя некоторые также используют его для поделок и хобби. Когда вы впервые покупаете паяльник, вам нужно сделать несколько вещей, чтобы подготовить его к эксплуатации на всю жизнь.

Как впервые залудить паяльник

Что такое «лужение» при пайке? Хотя этот термин может относиться к нескольким вещам, это первое, что вам нужно сделать, когда вы приобретете новый паяльник. Во время лужения слой припоя расплавляется на любых металлических деталях, с которыми вы работаете, но в данном случае это означает нанесение припоя на кончик вашего утюга.

Жало паяльника покрыто железом. Это покрытие может окисляться – процесс коррозии, который происходит, когда металл подвергается воздействию кислорода.Чтобы этого не произошло, важно содержать наконечник в чистоте и обрабатывать его. Покрытие наконечника паяльника тонким слоем припоя и нанесение припоя на чистый наконечник перед выключением паяльника помогут предотвратить окисление, поскольку сам припой устойчив к окислительным и коррозионным воздействиям.

3 этапа лужения паяльника

Шаг 1: Установите температуру на паяльнике.

Идеальная рабочая температура для паяльников обычно составляет 500 – 600 ° F.Она может варьироваться в зависимости от припоя и проволоки, с которыми вы работаете, но это должна быть разумная температура, при которой ваш утюг можно будет лужить.

Шаг 2: Выберите правильный припой.

Flux – химическое чистящее средство, используемое при работе с металлами. Вы можете купить флюс отдельно, но многие припои уже имеют сердечник из флюса. Это лучший тип припоя для сохранения кончика паяльника.

Шаг 3: Держите наконечник в чистоте.

Во время пайки используйте влажную губку, чтобы держать кончик паяльника чистым.Продолжайте наносить на утюг тонкий слой припоя с флюсовым сердечником. Когда работа будет завершена, нанесите последний тонкий слой припоя на наконечник и дайте ему остыть.

Как чистить паяльник?

Несоблюдение правил содержания паяльника в чистоте может привести к нескольким проблемам, включая снижение производительности и коррозию. Когда ваш паяльник подвергается коррозии, это препятствует плавному стеканию припоя с кончика паяльника. Как узнать, что жало паяльника плохое? Скорее всего, плохой наконечник на самом деле просто заржавел.Коррозия вызовет комкование припоя на наконечнике. Это явный признак того, что ваше паяльное жало плохое, но это не значит, что его нельзя исправить с помощью надлежащей очистки. Выполните следующие действия, чтобы очистить паяльник.

3 шага к чистому паяльнику

Шаг 1: Нанесите припой.

Если вы используете припой с флюсовым сердечником, начните чистку паяльника, следуя инструкциям по лужению, описанным выше. Флюс в припое поможет частично удалить коррозию.

Шаг 2. Во время использования используйте влажную губку.

Обычной практикой при пайке является использование влажной губки во время пайки. Поддержание чистоты паяльного жала во время использования поможет предотвратить неконтролируемую коррозию.

Шаг 3. Используйте сухой скраб.

Для чистки паяльника можно использовать стальную вату. Существуют также специальные скрабы, предназначенные для устранения коррозии и различных загрязнений.

Важно отметить, что вы не хотите чрезмерно чистить жало паяльника.Флюс может образовывать на кончике черные остатки. Лучше оставить эти остатки, а не пытаться соскрести их и повредить наконечник. Если после очистки паяльник по-прежнему не работает, возможно, на его металлическом покрытии есть трещина или отверстие. Жала паяльника содержат медь внутри. Обратите внимание на медный цвет, осматривая наконечник на предмет трещин или отверстий. Вам следует заменить поврежденный наконечник.

Уход и чистка важны, чтобы научиться пользоваться паяльником.Базовый уход будет поддерживать ваш паяльник в наилучшем состоянии, обеспечивая при этом плавность пайки как расплавленный металл.

Как чистить паяльники для витражей

Блог Living Sun Glass поддерживается читателями. Когда вы совершаете покупку по ссылкам в блоге, мы можем получать партнерскую комиссию бесплатно для вас.

Время от времени случается со всеми, когда вы начинаете бороться с паяльником, когда делаете витражи, а не железо, которое делает всю тяжелую работу за вас.В таком случае возможно, что жало паяльника просто необходимо хорошо почистить.

Когда чистить паяльники для витражей

Это на самом деле очень легко определить, когда вы знаете, что ищете.

Чтобы паяльник работал должным образом, он должен быть чистым. Другими словами, жало паяльника должно быть блестящим.

Для начала подключите его и подождите, пока он нагреется. Когда он нагреется и жало паяльника не блестит, попробуйте почистить его, следуя приведенным ниже инструкциям.

Губки для паяльника

Те, кто пользуется витражными паяльниками, всегда должны иметь при себе губку для чистки жала. Это может быть влажная губка или проволочная / металлическая губка.

Для влажной губки обязательно используйте ту, которая предназначена для использования с паяльником. Не все губки одинаковы, и вы не хотите использовать губку с пластиком, иначе она расплавится и создаст ужасный беспорядок и потенциально испортит кончик вашего утюга. Вместо этого выберите вот такой.

Время протирания утюга при изготовлении витража

Тот факт, что у вас есть влажная губка, не означает, что вы должны постоянно протирать кончик утюга. На самом деле, время вытирания утюга очень важно.

Металлы окисляются на воздухе, а горячий металл может окисляться быстрее, если за ними не ухаживать должным образом. Это может привести к образованию твердого черновато-коричневого твердого налета, который невозможно стереть. Это нарастание мешает теплопередаче от наконечника железа к припою и сильно повлияет на вашу работу.

Вы когда-нибудь слышали термин «лужение железного наконечника»? Покрывая железный наконечник несколькими каплями припоя, припой образует барьер между металлом наконечника и воздухом вокруг него, помогая сохранить наконечник.

Итак, когда вы кладете утюг на подставку на несколько минут, пока вы перемещаете детали, чтобы переставить их, не протирайте утюг в первую очередь!

Вместо этого оставьте на нем припой и вставьте его в подставку. Когда вы будете готовы снова начать пайку, возьмите утюг и протрите наконечник перед тем, как начать пайку .Таким образом, вы не оставите металлический наконечник открытым на какое-то время.

Попробуйте Flux

Возможно, вы пытались протереть кончик утюга губкой и обнаружили, что он все равно не блестит. Следующий шаг – попробовать флюс.

Используя химическую кисть, быстро протрите флюс с обеих сторон наконечника. Это поможет гарантировать, что припой будет течь по всей поверхности, и, как правило, исправит любые проблемы, с которыми вы сталкиваетесь с тусклыми участками на поверхности наконечника.

Используйте нашатырный спирт

После попытки очистить кончик паяльника губкой и флюсом, следующим шагом будет солевой аммиак, если другие не подействуют.

Нашатырный спирт для очистки жала паяльника из цветного стекла выпускается в виде твердого блока, похожего на кусок мыла. Это опасно, поэтому, пожалуйста, прочтите все советы по безопасности, включенные в упаковку или на нее. Моя практика заключается в том, что я ВСЕГДА надеваю нитриловые перчатки при работе с ним и НИКОГДА не вдыхаю пары, которые выходят из него. (Вы можете использовать ловушку для дыма, если вам нужна помощь с вентиляцией.)

Чтобы использовать ее, просто протрите горячим утюгом поверхность легким чистящим движением. Он должен сработать довольно быстро, но иногда налипание трудно удалить.Как только весь наконечник станет чистым и блестящим, немедленно добавьте к нему припой, и он плавно растечется по всему наконечнику.

Паяльное жало все еще не чистое?

Возможно, пришло время заменить насадку.

Жала паяльника легко заменяются. Замены обычно можно найти во многих магазинах витражей. Не забудьте купить тот, который специально сделан для вашего утюга, поскольку каждая марка, как правило, бывает разных размеров и форм.Например, наконечники для утюгов Weller не будут одинакового размера и не будут взаимозаменяемыми с наконечниками для утюгов Hakko.

В качестве примечания, пожалуйста, не используйте напильник, металлический шлифовальный станок или наждачную бумагу для шлифования или соскабливания металлических наконечников. Это только повредит покрытие на кончике утюга и испортит его. Попробуйте 3 метода очистки, упомянутых выше, а если они не удастся, просто замените наконечник утюга.

Наличие паяльника для цветного стекла в хорошем состоянии и его поддержание в таком состоянии существенно повлияет на ваше удовольствие и успех в пайке.

Последний совет – всегда лужите железный наконечник перед его выключением или отключением от сети.

Ещё из блога: Как припаять крючки к витражам Suncatcher.

Нужна помощь в улучшении пайки?

Если вам нужны четкие и простые инструкции о том, как разбить каждый шаг, и все основы того, как сделать припой великолепно, независимо от вашей техники или текущего уровня навыков, вам нужен курс «Пайка 101».Это онлайн-курс, который поможет вам разобраться во всем, что вам нужно знать о пайке медной фольги. Узнайте больше и посмотрите трейлер курса.

Руководство по пайке

Как паять | Консультации по компонентам | Что такое припой? | Демонтаж | Ожоги

Информацию о паяльниках и других инструментах см. Инструменты Требуемая страница.

Скачать PDF-версию этой страницы

Как припаять

Сначала несколько мер предосторожности:

Никогда не прикасайтесь к элементу или наконечнику паяльника.
Они очень горячие (около 400 ° C) и могут вызвать неприятный ожог.
Соблюдайте осторожность, чтобы не прикасаться кончиком утюга к сетевому шнуру.
Утюг должен иметь термостойкую пластину для дополнительной защиты.Обычный пластик flex немедленно плавится, если к нему прикоснуться горячим утюгом, и есть серьезный опасность ожога и поражения электрическим током.
Всегда возвращайте паяльник на подставку, когда он не используется.
Ни на мгновение не кладите его на рабочий стол!
Работайте в хорошо вентилируемом помещении.
Дым, образующийся при плавлении припоя, в основном вызван флюсом и вызывает сильное раздражение. Не дышите им, держите голову сбоку от работы, а не над ней.
Вымойте руки после использования припоя.
Припой содержит свинец, который является ядовитым металлом.

Если вам не повезло (или по неосторожности!) Вы можете обжечься, пожалуйста, прочтите Секция первой помощи.

Подготовка паяльника:

Установите паяльник на подставку и подключите его.
Утюгу потребуется несколько минут, чтобы достичь своей рабочей температуры около 400 ° C.
Смочите губку в подставке.
Наилучший способ сделать это – приподнять подставку и подержать под струей холодной воды в течение на мгновение, затем нажмите, чтобы удалить лишнюю воду. Он должен быть влажным, а не мокрым.
Подождите несколько минут, чтобы паяльник нагрелся.
Вы можете проверить, готов ли он, попытавшись расплавить немного припоя на наконечнике.
Протрите кончик утюга влажной губкой.
Это очистит наконечник.
Расплавьте немного припоя на кончике утюга.
Это называется «лужение», и оно помогает теплу отводиться от кончика утюга. к суставу. Это нужно делать только тогда, когда вы подключаете утюг, и иногда во время пайки, если вам нужно протереть наконечник о губку.

Теперь вы готовы приступить к пайке:

Держите паяльник как ручку рядом с основанием ручки.
Представьте, что вы собираетесь написать свое имя! Не прикасайтесь к горячему элементу или наконечнику.
Коснитесь паяльником соединяемого соединения.
Убедитесь, что он касается как вывода компонента, так и гусеницы. Держи кончик там на несколько секунд и …
Нанесите немного припоя на соединение.
Он должен плавно течь по свинцу и гусенице, образуя форму вулкана, как показано на рисунке. на диаграмме. Наносите припой на соединение, а не на железо.
Удалите припой, затем утюг, сохраняя соединение неподвижным.
Дайте стыку остыть в течение нескольких секунд, прежде чем перемещать печатную плату.
Внимательно осмотрите соединение.
Он должен выглядеть блестящим и иметь форму «вулкана». Если нет, вам нужно будет разогреть его. и подайте еще немного припоя. На этот раз убедитесь, что и ведут и следят полностью нагреваются перед нанесением припоя.

Если вам не повезло (или по неосторожности!) Вы можете обжечься, пожалуйста, прочтите Секция первой помощи.

Использование радиатора

Некоторые компоненты, такие как транзисторы, могут быть повреждены нагревом при пайке, поэтому, если вы не специалист, разумно использовать радиатор, закрепленный на проводе между стыком и тело компонента. Вы можете купить специальный инструмент, но стандартный зажим «крокодил» работает так же, как ну и дешевле.

Дополнительная информация

Более подробное руководство по пайке, включая поиск и устранение неисправностей, см. В Основное руководство по пайке на сайте журнала Everyday Practical Electronics Magazine.

Что такое припой?

Припой представляет собой сплав (смесь) олова и свинца, обычно 60% олова и 40% свинца.Плавится при температуре около 200 ° C. Покрытие поверхности припоем называется «лужением» из-за содержания в припое олова. Свинец ядовит, поэтому после использования припоя всегда следует мыть руки.

Припой для использования в электронике содержит крошечные сердечники из флюса, как провода внутри гибкого кабеля. Флюс вызывает коррозию, как кислота, и очищает металлические поверхности по мере плавления припоя. Вот почему вы должны плавить припой непосредственно на стыке, а не на наконечнике железа.Без флюс выйдет из строя, потому что металлы быстро окисляются, а сам припой не должным образом стечь на грязную окисленную металлическую поверхность.

Наилучший размер припоя для электроники – 22swg (swg = стандартный калибр проводов).

Удаление припоя

На каком-то этапе вам, вероятно, потребуется распаять соединение, чтобы удалить или переместить провод или компонент.Удалить припой можно двумя способами:

С помощью демонтажного насоса (присоски для припоя)

1. С помощью демонтажного насоса (присоски для припоя)

Настройте насос, нажав на подпружиненный плунжер вниз до его фиксации.
Приложите сопло насоса и наконечник паяльника к стыку.
Подождите секунду или две, пока припой расплавится.
Затем нажмите кнопку на насосе, чтобы освободить поршень и всосать расплавленный припой в инструмент.
Повторите, если необходимо, чтобы удалить как можно больше припоя.
Время от времени потребуется опорожнение насоса путем откручивания форсунки.

2. С фитилем для удаления припоя (медная оплетка)

Приложите конец фитиля и кончик паяльника к стыку.
По мере того, как припой тает, большая часть его будет стекать на фитиль в сторону от стыка.
Снимите сначала фитиль, затем паяльник.
Отрежьте и выбросьте конец фитиля, покрытый припоем.

После удаления большей части припоя из стыка (-ов) вы сможете удалить провод или компонентный провод (подождите несколько секунд, чтобы он остыл). Если соединение не разваливается, легко примените паяльник, чтобы расплавить оставшиеся следы припоя одновременно с разъединением стыка, снятием осторожность, чтобы не обжечься.

Первая помощь при ожогах

В большинстве случаев ожоги от пайки незначительны, и их лечение несложно:

Немедленно охладите пораженный участок под слабой струей холодной воды.
Подержите ожог в холодной воде не менее 5 минут (рекомендуется 15 минут). Если лед легко доступен, это тоже может быть полезно, но не откладывайте первый охлаждение холодной водой.
Не применяйте кремы или мази.
Ожог лучше заживет без них. Сухая повязка, например, чистый носовой платок, может применяться, если вы хотите защитить участок от грязи.
Обратитесь за медицинской помощью, если ожог охватывает область больше, чем ваша рука.

Чтобы снизить риск ожогов:

Всегда возвращайте паяльник на подставку сразу после использования.
Дайте соединениям и компонентам примерно минуту остыть, прежде чем прикасаться к ним.
Никогда не прикасайтесь к элементу или наконечнику паяльника, если не уверены, что он холодный.

© Джон Хьюс 2007, Клуб электроники, www.kpsec.freeuk.com
Этот сайт был взломан с использованием ПРОБНОЙ версии WebWhacker. Это сообщение не появляется на лицензированной копии WebWhacker.

5 способов продлить срок службы ваших паяльных наконечников

Когда дело доходит до ручной пайки, правильный паяльник – лучший инструмент в вашем ящике для инструментов. Правильно очищенный и ухоженный паяльник может прослужить долгие часы безотказной работы. Жало припоя – это рабочая часть паяльника, и он действует как компонент теплопередачи, который плавит припой и нагревает изделие, позволяя всему слиться.Для максимального срока службы и продолжительной эффективности за наконечником припоя следует надлежащим образом ухаживать и обслуживать. Вот несколько советов, как максимально эффективно использовать наконечники для пайки и картриджи.

Избегайте чрезмерного нагрева

Окисление – это естественный процесс, который происходит с типичным паяльным наконечником с железным покрытием. Образование оксида железа происходит при комнатной температуре, но медленнее. Когда наконечник нагревается, скорость окисления также увеличивается.

Работа паяльника при более высокой температуре, чем требуется, без необходимости увеличивает скорость окисления жала.Слишком горячий наконечник припоя также увеличивает вероятность повреждения изделия, поэтому старайтесь поддерживать температуру в диапазоне, соответствующем используемому припою.

Для бессвинцового припоя может потребоваться более высокая температура, чем для других припоев, поэтому обязательно проверяйте температуру устройства при смене типа припоя.

Следует отметить, что не все паяльные инструменты имеют терморегулятор. Те, которые не нагревают насадку, обычно чрезмерно нагревают ее, что сокращает срок службы насадки. По этой причине обновление до рабочей станции с регулируемой температурой может быть более экономичным и беспроблемным.

Сегодня на рынке представлены передовые системы пайки, в которых используется микропроцессорное управление для точной регулировки температуры жала. Эти системы используют датчик на наконечнике для управления потоком мощности, а не просто для регулирования мощности. Конечным результатом является то, что наконечник остается постоянной температуры, в то время как поток энергии изменяется.

Наконечник, управляемый микропроцессором, обеспечивает максимальный срок службы наконечника, а также защищает работу от резкого повышения температуры. При использовании обычного паяльника с постоянным источником питания меняющиеся условия теплопередачи могут вызвать резкие колебания температуры жала.Их предотвращение позволяет обеспечить более точный контроль и защиту.

Выключайте паяльник, когда он не используется

Как мы уже говорили, окисление резко возрастает, когда температура припоя выше комнатной. Вы можете предотвратить сильное окисление, просто выключив паяльник, когда он не используется.

Выключение паяльника также облегчает воздействие на нагревательные элементы устройства и является хорошей практикой для обеспечения более безопасной рабочей среды.

Сегодня существуют продвинутые инструменты для пайки, в конструкции которых предусмотрена функция автоматического перехода в спящий режим. Эти инструменты автоматически отключают жало, когда оно не используется, продлевая срок его службы.

Держите наконечник припоя в чистоте

Чистый паяльник прослужит дольше и будет работать эффективнее. В идеале наконечник следует чистить во время использования и после каждого сеанса и убирать в аккуратное состояние. Сделав это привычкой, можно значительно продлить срок службы припоя.

Существует несколько различных методов очистки паяльного наконечника. Один из традиционных подходов – использовать влажную губку во время использования, чтобы уберечь ее от загрязнений. Некоторые держатели паяльников даже оснащены встроенным держателем губки, что делает его удобным в использовании во время работы.

При использовании влажной губки для чистки насадки обязательно позволяйте кончику вернуться к установленной температуре между протиранием. Влага в губке немного охладит кончик. Подождите несколько секунд, и материал на наконечнике снова станет текучим, что облегчит его удаление.

Использование латунной ваты – популярный способ чистки наконечника. Шерсть позволяет бережно чистить наконечник, не повреждая металлическое покрытие, что делает его альтернативой, удобной для наконечников. Во многих автоматических очистителях наконечников в процессе механической очистки используются щетки из латунной ваты (и другие металлы).

Некоторые паяльные стойки и станции имеют встроенные держатели из губки и латуни. Этот тип подставки обеспечивает максимальную гибкость в обслуживании наконечника припоя, поскольку губка позволяет легко чистить, а вата позволяет удалять налет материала по мере его появления.

Избегайте использования слишком агрессивных средств для очистки наконечника припоя. Железное покрытие должно оставаться неповрежденным, чтобы защитить медь с высокой термической способностью. Если в металлическом покрытии появится трещина или отверстие, медь начнет растворяться в припое, что значительно снизит срок службы наконечника.

По этой причине нельзя использовать такие предметы, как наждачная бумага и напильники, для чистки современного наконечника с покрытием. В случае наконечника из чистой меди, который используется в старых или более дешевых утюжках, их можно использовать для очистки, не вызывая повреждений.Но в этих случаях обязательно после чистки хорошенько залудите жало.

Одно из последних нововведений – автоматический очиститель наконечников. Просто поместите наконечник припоя в отверстие, очиститель наконечников обнаружит наконечник и автоматически активируется, экономя время оператора. В системах такого типа обычно есть сменная щетка, которая удаляет излишки припоя с наконечника, а также удаляет окисление с наконечника.

Защитите наконечник припоем

Когда наконечник станет чистым и чистым, его следует защитить слоем припоя, прежде чем убирать его.Этот слой защищает железное покрытие от воздуха, существенно замедляя окисление. Лучший тип припоя для защиты железа – это припой с большим количеством флюса.

Будьте активны с окислением

Произойдет окисление, что является нормой для паяльников. Первым признаком накопления окисления будет снижение характеристик припоя. Если кажется, что утюг просто недостаточно нагревается, возможно, термический барьер окисления мешает наконечнику выполнять свою работу.

Окисление вызовет и другие признаки, прежде чем станет очевидной проблема. Если припой имеет тенденцию скапливаться (подумайте о ртути) вместо того, чтобы правильно течь по наконечнику, это, вероятно, связано с проблемой окисления. Тепловой барьер также предотвратит передачу тепла к работе, создавая больше проблем.

На рынке имеется множество продуктов, помогающих очистить наконечник припоя от окисления. Многие люди используют для этой цели консерванты для наконечников или чистящую пасту.Эти продукты содержат мягкую кислоту, которая помогает разрушить окисление, не повреждая находящееся под ним железное покрытие.

Знайте, когда заменять припой

Даже самый ухоженный наконечник припоя со временем потребует замены. Пока железное покрытие остается неповрежденным, можно без проблем использовать правильно очищенный наконечник. Но как только в покрытии образуется трещина или отверстие, наконечник находится в резерве.

Проблема в том, что термоэффективная медь под железным покрытием растворяется в припое.В результате удаления материала на наконечнике останется свободное место, препятствующее нормальному тепловому потоку. В некоторых случаях вы обнаружите ямки или даже отверстие на поверхности наконечника. В этом случае наконечник или картридж следует заменить.

Содержание паяльного жала в чистоте и уход за ним гарантирует, что ваше оборудование прослужит дольше и обеспечит высокую производительность пайки. Мы располагаем обширной линейкой качественных инструментов для ручной пайки и восстановления, в которых используются наши передовые микропроцессорные устройства управления SmartHeat®, которые обеспечивают точное обслуживание даже самых требовательных приложений.Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь в ваших проектах по ручной пайке.

HAKKO | Поддержка | Техническое обслуживание / Устранение неисправностей / Примеры применения

Почему наконечники легко окисляются, когда они используются с бессвинцовым припоем?

Пункт 1. Почему жала паяльника легко окисляются при использовании бессвинцового припоя?

Бессвинцовый припой окисляет жало паяльника в четыре-пять раз быстрее, чем эвтектический припой.Свинец, один из компонентов эвтектического припоя, предотвращает окисление наконечников. Таким образом, бессвинцовый припой ускоряет окисление. Неизбежно сокращение срока службы наконечника. Кроме того, температура плавления бессвинцового припоя примерно на 30ºC выше, чем у эвтектического припоя. Определение заданной температуры без учета характеристик бессвинцового припоя и оставление наконечника при высокой температуре плавления бессвинцового припоя ускоряют окисление наконечников.Понимание характеристик бессвинцового припоя и поддержание паяльников в чистоте – это кратчайший путь к предотвращению окисления жала паяльника.

Пункт 2. Порядок обслуживания

●	Поддерживайте заданную температуру как можно ниже. (Никогда не увеличивайте температуру выше необходимой.)
●	Выключите питание, если не используете его в течение долгого времени.
●	Возьмите за привычку покрывать жало новым припоем в конце пайки.
●	Возьмите за привычку покрывать жало новым припоем перед тем, как вставлять паяльник в держатель паяльника во время паяльных работ.
●	Используйте очиститель проволочного типа, например HAKKO 599B.Использование очистителя проволочного типа оставляет некоторое количество припоя на наконечнике при очистке наконечника. Некоторое количество припоя, оставшегося на наконечнике, помогает предотвратить окисление.
●	Удалите оксид с помощью химической пасты (HAKKO FS-100). Если химическая паста (HAKKO FS-100) не может удалить оксиды, используйте сначала полировщик наконечников (HAKKO FT-700), а затем химическую пасту (HAKKO FS-100), чтобы припой на наконечнике восстановил смачиваемость.

Пункт 3.Используйте паяльники с эффективным термическим восстановлением, чтобы продлить срок службы жала.

Установите как можно более низкую заданную температуру, чтобы замедлить окисление наконечников. (Никогда не увеличивайте температуру выше, чем требуется.) Температура плавления бессвинцового припоя выше, чем у эвтектического припоя. Установка заданной температуры без учета характеристик бессвинцового припоя может повысить температуру наконечника и ускорить окисление.Здесь мы предполагаем, что вам интересно, как можно надежно паять бессвинцовым припоем с высокой температурой плавления, не повышая температуру паяльника. На ваш вопрос отвечает показатель термического восстановления.

(1)	Температура плавления припоя + 50ºC = оптимальная температура для жала (в последнее время говорят, что температура плавления припоя + 10ºC или более = допустимый предел температуры паяльника.)
(2)	Также сказано, что оптимальная температура для жала + 100ºC = оптимальная температура для паяльника.

Найдем оптимальную температуру для паяльника, используя приведенные выше формулы, когда температура плавления припоя составляет 180ºC.

180ºC + 50ºC = 230ºC
230ºC + 100ºC = 330ºC

Оптимальная температура для паяльника 330ºC.

Температура плавления бессвинцового припоя примерно на 30ºC выше, чем у эвтектического припоя. Температура плавления бессвинцового припоя при использовании приведенных выше формул составляет около 360 ° C. Использовать разные типы паяльников рискованно, так как при пайке одних и тех же элементов тип припоя меняется.

Если оптимальная температура изменяется в диапазоне 30ºC так же часто, как и тип паяльника, изменения температуры отрицательно сказываются на термочувствительных деталях.Следовательно, и паяльники с эффективным рекуперацией тепла, и паяльники с термической управляемостью необходимы для поддержания оптимальной температуры паяльника для бессвинцового припоя на той же температуре, что и паяльник для эвтектического припоя.

При использовании паяльников с эффективным термическим восстановлением формула (2) будет иметь следующий вид:
Оптимальная температура для жала + примерно от 60 до 70 ° C = оптимальная температура для паяльника. Приведенная выше формула отменяет повышенную температуру плавления бессвинцового припоя.Таким образом, оптимальная температура при использовании бессвинцового припоя может быть снижена до температуры, почти такой же низкой, как температура, необходимая для эвтектического припоя.

Один из паяльников для бессвинцового припоя, который мы хотели бы порекомендовать и который отвечает вышеперечисленным требованиям, – это HAKKO FX-951, серия FM. В частности, мы хотели бы рекомендовать HAKKO FX-951 и HAKKO FX-952, которые подходят для серии T12, которая имеет 84 варианта стандартных наконечников. Для получения подробной информации щелкните по URL-адресам ниже.

Советы и рекомендации по уходу за паяльными жалами

Дата: 27 апреля 2021 г.
Время: 12:00 вечера. ET (GMT -5, Нью-Йорк)
Продолжительность: 1 час
Тип события: Вебинар в прямом эфире
Стоимость: Бесплатно

Зарегистрируйтесь сегодня!

Описание

Если вы управляете механическим цехом, вы уже понимаете, что выйти на целевой рынок сегодня не так просто, как раньше.Привычки и ожидания покупателей меняются с появлением потребности в скорости, беспрепятственном покупательском опыте и сильном присутствии в Интернете. Это дело механического цеха, чтобы оставаться актуальным в сознании клиентов.

Итак, что могут сделать цеха станков с ЧПУ для увеличения продаж? Каждая работа начинается с цитаты.

Если у вас нет возможности цитировать, вы не выиграете больше. Присоединяйтесь к этому вебинару, чтобы узнать о передовых методах создания входящих возможностей, о том, как стать надежным партнером для вашего покупателя и как использовать данные, которые вы уже генерируете, для принятия более эффективных решений и увеличения процента выигрышей.

Послушайте Джастина Куинна, президента компании Focused on Machining, о том, как он увеличил продажи в своем цехе, вложив средства в оцифровку фронт-офиса, чтобы получать расценки быстрее и эффективнее.

Регистр

Спикеры Джейсон Рэй, соучредитель и генеральный директор, Paperless Parts
Джейсон Рэй – соучредитель и генеральный директор компании Paperless Parts, платформы для производства, которая позволяет механическим цехам оптимизировать коммуникации, быстрее и точнее указывать, улучшать клиентский опыт и развивать свой бизнес.Джейсон обнаружил свою страсть к производству, когда служил в Пентагоне в ВМС США в качестве офицера по снабжению и логистике, где он руководил внедрением передовых технологий производства. Видя негативные последствия, связанные с неэффективным поиском поставщиков для небольших производственных компаний, Джейсон был полон решимости решить эту критическую проблему, с которой сталкивается производство. Джейсон имеет степень бакалавра искусств. окончил Тринити-колледж и получил степень магистра делового администрирования в колледже Бэбсона.

Джастин Куинн, президент, специализирующийся на механической обработке
Джастин Куинн начал свою профессиональную карьеру в ВВС, где он проработал 6 лет авиамехаником на C-17.Как бортмеханик, он путешествовал по миру с ящиком для инструментов и ноутбуком и следил за тем, чтобы самолет продолжал работать в малоизвестных местах, таких как Афганистан, Ирак и даже Антарктида. Он уволился из ВВС, чтобы получить степень бакалавра в Университете Северного Колорадо, где с отличием окончил Бизнес-колледж Монфорт со степенью бакалавра делового администрирования с упором на финансы. После окончания учебы он проработал в Centennial Bank более пяти лет в качестве коммерческого банкира, а также получил степень MBA в Университете Колорадо в Денвере.Обладая сильным интересом к производству, в 2016 году он приобрел Focused on Machining.

В настоящее время является президентом подразделения Focused on Machining, он управляет повседневными операциями, развитием бизнеса и стратегическим планированием бизнеса. С тех пор, как он стал владельцем компании, они выросли более чем на 300% за последние четыре года с появлением множества новых клиентов и единиц оборудования. Основными направлениями роста компании являются аэрокосмическая, оборонная и медицинская промышленность. Компания Focused on Machining продолжает искать возможности роста как с новыми, так и с существующими клиентами.

Спонсор

Технические детали

Этот вебинар будет проводиться в формате слайдов и аудио. После завершения регистрации вы получите электронное письмо с подтверждением участия в вебинаре.

	Компоненты	Изображения	Напоминания и предупреждения
1	Держатели чипов (гнезда DIL)		Правильное подключение убедившись, что выемка находится на правильном конце. Пока НЕ вставляйте микросхемы (микросхемы).
2	Резисторы		Никаких особых мер предосторожности с резисторами не требуется.
3	Конденсаторы малой емкости (обычно менее 1 мкФ)		Они могут быть подключены любым способом. Будьте осторожны с конденсаторами из полистирола, потому что они легко повреждается нагреванием.
4	Электролитические конденсаторы (1 мкФ и больше)		Подключите правильно. Они будут отмечены знаком + или – рядом с одним отведением.
5	Диоды		Подключите правильно. Осторожно с германиевыми диодами (например.грамм. OA91), потому что они легко повреждается нагреванием.
6	Светодиоды		Подключите правильно. Схема может быть обозначена как a или + для анода и k или – для катода; да, для катода действительно k, а не c! Катод – это короткий вывод, и быть небольшой плоской на корпусе круглых светодиодов.
7	Транзисторы		Подключите правильно. Транзисторы имеют 3 ножки (вывода), поэтому требуется дополнительная осторожность, чтобы гарантировать соединения правильные. Легко повреждается жарой.
8	Проводное соединение между точками на печатной плате.	одножильный провод	Используйте одножильный провод, это цельный провод с пластиковым покрытием. Если нет опасности прикоснуться к другим частям, можно использовать луженую медную проволоку, он не имеет пластикового покрытия и выглядит как припой, но более жесткий.
9	Зажимы аккумулятора , зуммеры и другие детали с собственными проводами		Подключите правильно.
10	Провода к частям от печатной платы, в том числе выключателей , реле , резисторы переменные и громкоговорители .	многожильный провод	Следует использовать гибкий многожильный провод с пластиковым покрытием. Не используйте одножильный провод, потому что он сломается при неоднократно сгибались.
11	ИС (микросхемы)		Подключите правильно. Многие ИС чувствительны к статическому электричеству. Оставьте микросхемы в антистатической упаковке до тех пор, пока они вам не понадобятся, а затем заземлите руки прикоснувшись к металлической водопроводной трубе или оконной раме, прежде чем прикасаться к ИС. Осторожно вставьте ИС в держатели : убедитесь, что все контакты выровнены с затем сильно надавите на гнездо большим пальцем.
